Как проверить где фаза: Как определить фазу, ноль и заземление самому, подручными средствами?

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные.

По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.



Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.



ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ





Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.





Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.



Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.

Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.







После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.





– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.





Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Как определить фазу и ноль мультиметром

Продолжаем изучать возможности цифрового мультиметра и способы его применения в быту. В данной статье я расскажу, как с его помощью можно определить фазу и ноль.

Довольно часто, в процессе монтажа электрооборудования, например, при подключении светильников, установке розеток и выключателей или при диагностике неисправностей электросети, нужно найти какой из проводов заземление, фаза и ноль. Как это можно сделать самому, без специального оборудования, я писал ЗДЕСЬ, сейчас же мы сделаем это мультиметром.

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.

По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа – ёмкость (человек).

Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.

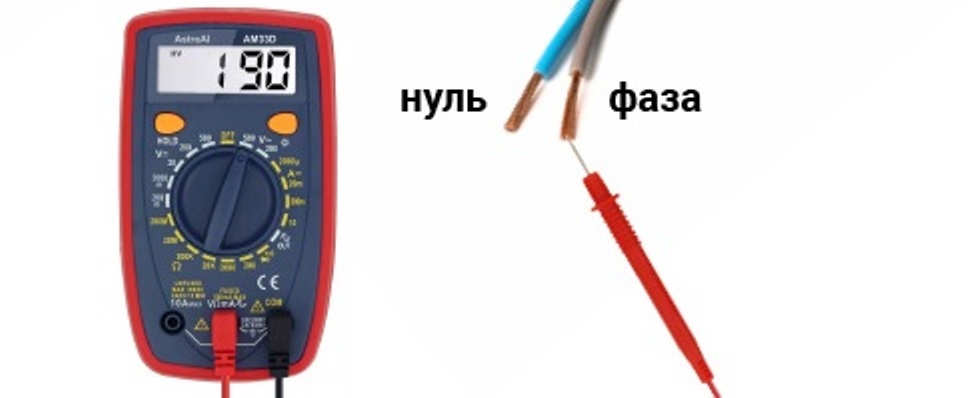

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения – уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом – не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т. п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.



Как найти ноль мультиметром

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.

Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.

Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита – УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.

Если же вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром – обязательно пишите об этом в комментариях к статье, кроме того приветствуются любые мнения, опыт, здоровая критика или вопрос.

Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.

Как определить фазу | Практическая электроника

Как определить фазу? Чаще всего таким вопросом задаются тогда, когда надо определить фазу в домашней розетке либо в проводке. Сетевое напряжение, которое заходит в ваш дом, поступает по двум проводам, одним из которых является фаза, а другой – ноль. В этой статье вы найдете два способа, чтобы определить фазу в вашей домашней проводке либо в розетке.

С помощью индикаторной отвертки

На рынке либо в радиомагазине часто можно увидеть фазоиндикаторные отвертки. Чаще всего их называют пробниками. На вид пробник – это плоская отвертка, которая состоит из железного щупа, высокоомного резистора и неоновой лампочки. Все они подключаются последовательно.

Давайте же на практике попробуем определить фазу с помощью нашей фазоиндикаторной отвертки. Для того, чтобы это сделать, нам надо коснутся пальцем вершины отвертки, тем самым мы замкнем цепь фаза-пробник-мы-земля, если тыкнем на фазу. Через потечет ток, но он будет настолько слабым, что вы даже ничего не почувствуете. Тем временем на отвертке загорится неоновая лампочка. Значит, мы попали на фазу.

Втыкаем пробник и попадаем на “ноль”. Неоновая лампочка не горит. Значит, другой контакт розетки точно фаза.

Проверяем и убеждаемся. Неоновая лампочка горит, значит это у нас фаза.



С помощью мультиметра

А что, если у нас нет индикаторной отвертки? Как быть в этом случае?  Для этих целей можно использовать обыкновенный мультиметр. Ставим крутилку на измерение переменного напряжения и берем любой щуп мультиметра в руки.

Второй щуп втыкаем в розетку и смотрим, что у нас мультиметр покажет на дисплее. Если мы касаемся нуля, то на дисплее мультиметра  высветятся нули или несколько вольт. Если касаемся фазы, то на дисплее мультиметра появится приличное напряжение – это и есть фаза. Внизу на фото мы определили фазу.

Если также показывает нули, то одной рукой возьмитесь за батарею, а другой – за щуп мультиметра. Возможно, что ваш пол очень хорошо изолирован от земли. Когда будете измерять таким способом,  главное не перепутайте режим измерения напряжения и силы тока. Если вы случайно поставите крутилку мультиметра в режим измерения силы тока и коснетесь батареи, то это может привести даже к летальному исходу! Будьте очень внимательны, если будете использовать этот способ.

Все те же самые операции касаются и трехфазной сети, где у нас три фазных провода и один ноль.

Как определить фазу, ноль и заземление

Многие электроприборы требуют соблюдения полярности. Это не только мощные потребители электроэнергии, такие как посудомоечная машина или электрическая печь, но и привычные для нас переключатели для включения/выключения света. Даже подключение переключателя с размыкаемым нулем вместо фазы может стать причиной удара током.

Стабильная и безопасная работа электроприборов возможна только при правильном подключении. Для этого нужно определить, какой из проводников является фазным, нулевым и заземляющим. В этой статье мы подробно рассмотрим способы, как это сделать безопасно с использованием доступных инструментов, а также разберем, можно ли определить фазность без приборов.

Безопасность прежде всего!

Жизнь и здоровье человека являются наибольшей ценностью. Поэтому, прежде чем приступить к работе с электрооборудованием, следует убедиться, что все инструменты исправны: корпуса без повреждений, изоляция без переломов провода и повреждений, щупы не разболтаны и их корпуса не нарушены.

Не прикасайтесь к участкам без изоляции на инструментах и проводах при работе под напряжением!

При возникновении малейших сомнений в правильности действий, прекратите работу и обратитесь к профессионалу — это убережет вас, а также окружающих людей, от возможного поражения током.

Как определить ноль и фазу индикаторной отверткой

Одним из простейших способов выявления фазы и нуля является работа с отверткой-индикатором. Такой инструмент доступен по цене и несложный в использовании. Подробно рассмотрим его устройство для понимания принципа работы.

Этот прибор состоит из рукоятки и металлического жала, большая часть которого покрыта изоляцией. Внутри прозрачной рукоятки размещен резистор и неоновая лампа, а на торцевой части имеется второй контакт.

Работая с индикаторной отверткой, её жало должно касаться исследуемого элемента, а человек — второго контакта. Емкость и сопротивление человеческого тела здесь выступают частями цепи: если в цепи присутствует напряжение, то лампочка начинает светиться.

Для определения фазы и нуля отверткой-индикатором достаточно дотронуться сначала к одному, а затем к другому не изолированному концу провода или отверстию розетки. Если в исследуемом элементе есть напряжение, то лампочка загорится. Это явление соответствует фазному проводнику. Если свечения нет, то перед нами нулевой или заземляющий кабель.

Как определить фазу и ноль мультиметром

Индикаторной отверткой мы могли определить только наличие напряжения. При помощи тестера мы можем увидеть определенные показатели, отображающиеся на мониторе. Определение рабочего, заземляющего и нулевого рабочего элемента при помощи мультиметра происходит по схожему с сценариею (как с отверткой). Но это более сложный прибор, поэтому нужно быть предельно внимательным при выставлении его режимов. Если вместо режима вольтметра будет выставлен режим амперметра, вы можете получить значительный удар током.

Итак, устанавливаем переключатель устройства в режим вольтметра переменного тока «~», а предел измерения устанавливаем выше предполагаемого напряжения в сети. Перед началом работы необходимо убедиться, что мультиметр исправен. Для этого нужно измерить напряжение переменного тока в рабочей розетке и проконтролировать полученные значения. После этого можно приступать к определению фазы в исследуемом объекте. Одним из электрощупов касаемся до исследуемого элемента, а контактную часть второго электрощупа зажимаем между двух пальцев. Если на экране отображается какое-либо значение, значительно отличающееся от нуля (близкое к номинальному напряжению в сети), то перед нами рабочий проводник, если же оно равно нулю или очень низкое (до нескольких десятков вольт), то это нулевой или заземляющий проводник.

Как определить фазу и ноль без приборов

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета. К сожалению, не все придерживаются ГОСТов, а также необходимых требований. Нередко случается, что электричество подключено либо немаркированными кабелями, либо маркировка не соблюдена. Поэтому доверять такому способу нельзя.

В интернете можно найти множество способов определения фазы при помощи подручных средств — картофеля, стакана с водопроводной водой, контрольной лампочки и пр. Эти способы использовать ни в коем случае нельзя — такие опыты могут закончиться фатально не только для вас, но также для окружающих!

Отдельно отметим рекомендуемую даже некоторыми электриками контрольную лампочку, т.е. патрон с лампой, к которому подсоединены два провода. Использование такого самодельного прибора запрещено Правилами Безопасной Эксплуатации Электроустановок, т. к. может причинить серьезный ущерб и нанести травмы.

Также опасно использовать способы, в которых рекомендуется соединение электросети с заземленными предметами — трубами центрального отопления, водоснабжения, газовыми трубами и пр. — если напряжение окажется на таких предметах, то прикосновение к ним может стать смертельным.

Если вы не имеете достаточно инструментов или опыта работы с электричеством, то не рискуйте жизнью и здоровьем, а доверьте подключение электроприборов профессионалу.

Как определить заземление

Часто в новых домах можно встретить проводку из трехжильного кабеля, т.е. в нем присутствует отдельно выведенное заземление. При неправильном подключении есть риск короткого замыкания, а также поражения током. Поэтому для подключения электрооборудования важно знать не только где находится фаза, но также выявить ноль и заземление.

Определить провод заземления сложно из-за того, что по своим параметрам он схож с нулевым.

В электросистемах типа ТТ, имеющих индивидуальный заземляющий контур, можно найти кабель заземления при помощи измерений мультиметром. Для этого нужно поочередно измерить напряжение между рабочим проводником и двумя другими. Большее значение соответствует нулю, меньшее — земле.

В других конфигурациях сети этот прием не работает, поэтому мы рекомендуем предпринять следующие шаги:

1. Отключить всех потребителей электроэнергии на исследуемом участке цепи.
2. В щитке определить, где находится сдвоенный УЗО на ввод.
3. Внимательно осмотрев защитное устройство, определить нахождение нулевого, а также фазного проводника.
4. Отключить это УЗО.
5. Аккуратно отсоединить нуль от УЗО на время исследования.
6. Включить защитное устройство.
7. Тестером произвести измерения исследуемых элементов поочередно подключая каждый к фазному. Нулевой проводник отключен, поэтому показания измерений будут нулевыми, сочетание фаза-земля покажет около 220 В.
8. Промаркировать проводники по установленным данным.
9. Произвести повторное подключение нуля к УЗО.

Помните: неосторожное или неумелое обращение с электричеством может привести к непоправимым последствиям. Не рискуйте жизнью и здоровьем — доверьте дело профессиональным электрикам со стажем и необходимыми допусками.

Оцените новость:

Как определить фазу и ноль мультиметром: руководство

Цифровой мультиметр очень полезная вещь в быту. С помощью тестера просто определить, какой из проводов фаза, ноль, а какой заземление.

Определение фазы и ноля в электрике

Любая электросеть, как бытовая, так и промышленная может быть с постоянным током или с переменным. При постоянной подаче электронапряжения электроны перемещаются в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть в свою очередь состоит из двух частей – рабочей и пустой фазы. На рабочую, которую называют в электричестве так и называют — «фазой», подаётся рабочее электронапряжение, а на пустую, которая получила название «ноль» — нет. Она нужна для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Правила использования мультиметра

Для определения фазы и нуля с помощью мультиметра необходимо очистить концы жил от изоляции, развести их в разные стороны, чтобы избежать контакта, который спровоцирует короткое замыкание, и подать следом электронапряжение.

На мультиметре установить измерительный предел переменного напряжения выше 220 В. В гнездо с меткой «V» вставить щуп для измерения напряжения. Прикоснуться им к очищенной жиле и следить за дисплеем. Если значение до 20В – это фазный провод, если показаний нет совсем – это ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

• Противопоказано использовать прибор при повышенной влажности.
• Нельзя применять вышедшие из строя измерительные щупы.
• Запрещено измерять параметры со значением, превышающим верхний предел прибора измерения.
• Во время измерительной процедуры нельзя крутить переключатель и менять пределы.

Как мультиметр поможет найти фазу

Чтобы мультиметр показал, в каком из проводов находится фаза, на приборе нужно выставить режим для определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Подключение щупа производится стандартно, чёрный в разъем «COM», красный в «VmA».

Как мультиметр показывает ноль

После того, как определился провод с фазой легче всего найти нулевой. Установив красный щуп на фазу касаетесь других проводников, после чего тестер должен показать значение около 220 В. Из этого будет понятно, что второй провод — это или нулевой защитный, или нулевой рабочий.

Определить мультиметром, где нулевой защитный провод, а где нулевой рабочий весьма сложно, так как они дублируют друг друга. Лучше всего отключить от шины заземления в электрическом щитке вводной провод, тогда в проверяемом помещении между фазой и проводами заземления не будет 220 В, как при проверке фазы и нуля.

Определяем прибором землю

Наличие заземляющего контакта не говорит о том, что этот контакт на самом деле заземлён. Довольно часто этот провод не подсоединяется никуда, а только создаёт видимость для пользователя. Грамотные электромонтёры для земли выбирают провод с полосой, но если мастер был неопытным или халатно отнёсся к данному заданию, то о цветовой маркировке могли и не вспомнить. В таких ситуациях напряжение лучше всего измерять, прикасаясь к трубам водоснабжения или отопления. На проводе с заземлением уровень напряжения будет меньше, чем на нулевом.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с использованием контрольной ламы.
Способ довольно необычный и требует особой осторожности, но действенный.

Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией. При использовании лампы удастся определить — есть фаза или нет, а какой именно фазный проводник — установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно.

Отвертка с индикатором нам в помощь

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтовый контакт на другом.

Суть проверки контрольной отвёрткой состоит в выполнении следующих действий:

• Отключаем подачу тока от щитка.
• Очистить от изоляции жилы, которые нужно проверить на 1 см.
• Разъединяем их в разные стороны во избежание соприкосновения.
• Произвести подачу напряжения включив вводный автомат.
• Жало отвёртки поднести к оголённой проводке.
• Если при выполнении этого действия загорается индикаторное окошко, значит это фаза, если отсутствует, значит это ноль.
• Пометьте нужную жилу, отключите коробку автомат и выполните подсоединение коммутационного аппарата.

При работе с пробником всем необходимо соблюдать правила безопасности, которые заключаются в том, что при проведении замера нельзя касаться отвертки в нижней части. Инструмент нужно содержать в чистоте. Прежде чем определять отсутствие напряжения(в отличии от его присутствия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, которое находится под напряжением.

По цвету проводов

Самым простым и надёжным способом определения фазы и нуля является по цвету проводов.
Но только в том случае, когда вы точно уверены, что электропроводка подключена по всем правилам!
В основном всегда жила с фазой чёрного, коричневого, белого или серого цвета, а ноль синий или голубой. Также могут быть жили зелёного цвета или же жёлто-зелёного, это говорит о наличии проводника с заземлением.
В таком случае можно обойтись и без измерительных приборов, согласно цвету, понятно, где находится фаза, а где ноль.

При монтаже электропроводки самую большую угрозу несут фазные жилы. Чтобы не произошла ситуация, влекущая за собой летальный исход – они окрашены в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и отнестись к ним с осторожностью.

Как найти фазу и ноль

Выполняя работы по дому, часто возникает необходимость отремонтировать розетку или выключатель, перевесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь отличить фазу от нуля. Это довольно просто, если дом построен недавно, а электропроводку делали квалифицированные специалисты.

Простой способ определения

Для того чтобы самому найти назначение каждого проводника достаточно знать правила цветового обозначения электропроводов. Современные коттеджи должны иметь контур заземления. А это значит, что разводка выполнена трехпроводным кабелем, а цвета должны соответствовать:

• Желто-зеленая оплетка обозначает подключение жилы к контуру заземления;
• Синий или голубой цвет говорит, что это нулевая жила;
• Фазный провод обозначают любым другим цветом. Он может быть красным, белым, коричневым, фиолетовым и т. п.

Таким образом, в идеале должна маркироваться вся электропроводка. Однако нет гарантии, что ее монтаж производил действительно специалист или на вводе не переключались электропровода.

ВАЖНО! Никогда не доверяйте цветовому обозначению кабеля, если не вы производили монтаж электропроводки.

Инструменты и материалы для выполнения работы

Прежде чем приступить к работе, необходимо приготовить инструменты и материалы, которые могут потребоваться во время ремонта:

• индикаторная отвертка для определения фазы и нуля;
• тестер или мультиметр, но ими нужно знать, как определить фазу ноль или землю;
• плоскогубцы и кусачки — бокарезы;
• маркировочный материал. Это могут быть цветной термоусадочный кембрик или маркировочные клипсы.

Всегда перед началом работы необходимо определить ноль и фазу.

Как с помощью индикаторной отвертки определить фазную жилу кабеля

Для того чтобы узнать, где ноль, а где фаза пользуются как индикаторной отверткой, так и мультиметром. Если ремонт производит не специалист, у которого нет соответствующих приборов, то для определения, где фазовый провод достаточно иметь индикатор.

Его можно купить в магазине за символическую плату. Методика определения очень проста, достаточно вставить жало индикаторной отвертки в розетку, а пальцем руки дотронуться до контакта на ее ручке. Если загорелся индикатор, то это и есть фазная жила.

Если проводка в доме двухжильная, то второй проводник будет нулевым. Сейчас уже не выполняют электропроводку в квартирах и домах двухжильным кабелем.

Если проводка старая, бывают случаи, когда индикатор определяет фазу в розетке на обоих контактах. Аналогичная ситуация может быть и при монтаже новой электропроводки.

В этом случае определение фазы будет затруднено, такая ситуация возникает, если нулевой проводник в щитке не подключен. Достаточно подсоединить его в щитке или распределительной коробке.

Все работы, связанные с монтажом, переключением или подключением проводов, следует производить при отключенных автоматах, т. е. проводка должна быть обесточена. Подробнее про индикаторы напряжения можно узнать тут.

Работа с мультиметром

Специалист, выполняющий работы должен иметь понятие, как проверить мультиметром напряжение в сети. Для этого достаточно вставить щупы в розетку, предел измерений устанавливают на напряжение больше измеряемого.

А измерения производиться на переменном напряжении. Показания должны соответствовать напряжению сети 220 вольт. Электрик, производящий монтаж электропроводки, обязан уметь пользоваться измерительными приборами.

Он должен иметь понятие, как с помощью мультиметра определить фазу или ноль. Специалист, который умеет работать с тестером, знает не только как можно определить фазу или ноль. Но и сможет проверить целостность электропроводки.

При монтаже осветительных приборов возникает необходимость в проверке исправности лампочек. Важно не только иметь знания, как проверить лампочку мультимтером, но и учитывать, что энергосберегающие и светодиодные лампы таким прибором проверить невозможно.

Определение напряжения без индикатора и мультиметра

Если у электрика нет под рукой мультиметра или измерительной отвертки, он должен понимать, как определить фазу с помощью контрольной лампы.

ВАЖНО! Пользоваться контрольной лампой могут только профессиональные электрики, знакомые с техникой безопасности и имеющие специальный допуск работы в электроустановках.

Что необходимо знать перед началом ремонта

Прежде чем приступать к ремонту электропроводки необходимо иметь ввиду:

• некоторые специалисты утверждают, что на нулевом проводе отсутствует напряжение. Эти утверждения ошибочные;
• в розетке не обязательно знать, где фазный контакт, а где нулевой, что в корне неправильно. Существует оборудование, которое при подключении требует строгого соблюдения полярности;
• в целях соблюдения техники безопасности, следует понимать, как правильно подключить выключатель света, что подключается к светильнику — ноль или фаза.

Трехпроводная электропроводка

Если электропроводка выполнена трехпроводным кабелем, то у электрика не должно возникнуть затруднений, как определить заземление. Согласно нормам желто-зеленый провод всегда подсоединяют к контуру заземления.

Иногда проводку выполняют отдельными проводами без учета цветового обозначения. Используют провода, какие есть под рукой. В этом случае необходимо воспользоваться тестером или мультиметром.

Прежде всего, определяют, на какой провод подводится фаза. Для этого проще всего воспользоваться индикаторной отверткой. Применяя следующий алгоритм проверки можно узнать назначение двух других проводов.

Измеряя напряжение на жилах кабеля, можно понять, где земля. Между фазной и нулевой жилами  напряжение всегда будет выше, чем между фазной и землей.

Данная методика применима только в коттеджах или индивидуальных домах. Где имеется отдельный контур заземления. В многоквартирных домах применяют схему с глухо заземленной нейтралью. В этом случае показания прибора будут одинаковыми.

Существует еще один способ как определить провод заземления. Он справедлив только при условии, если подводящие в дом провода промаркированы.

Для того чтобы знать как определить где фаза, а где ноль достаточно прозвонить прибором все провода и таким образом довольно легко определяется назначение электропроводов.

Если у вас нет опыта или не знаете как с помощью индикаторной отвертки или с помощью мультиметра определить ноль или фазу в проводах. Следует обратиться за помощью к профессиональному электрику.

Перед началом самостоятельного ремонта электропроводки необходимо изучить технику безопасности при работе с электроустановками. Не стоит слушать советы как проверить фазу или ноль без приборов, даже если проверенный способ кажется достоверным.

Всегда нужно помнить, что электричество не определяется нашими органами чувств. У него нет звука, запаха или цвета. Поэтому люди, не имеющие опыта работы с электричеством, чаще всего получают травмы от электричества. Если вы не знаете, как определить фазу ноль и землю, как проверить напряжение в розетке, лучше доверить эти работы профессионалам.

Как определить фазу и ноль — Построй свой дом



Любые электромонтажные работы в частном доме связаны с определением назначения жил проводки. Если сказать проще, возникает необходимость определить фазу и «ноль», а также заземляющий провод. Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. О том, как определить фазу и ноль в вашей электрической сети мы и поговорим в этой статье.



Устройство бытовых электрических сетей



В предыдущей статье мы уже говорили, что при технологическом присоединении вашего дома, вам подводится трехфазное напряжение 380 В. Разводка по дому имеет напряжение 220 В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. О том, как устроен заземляющий контур мы говорили в предыдущей статье. В домах старой застройки заземляющего проводника может и не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.



Правила подключения электрических приборов



Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого провода производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. В выключатель подключают фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения. Это обеспечит безопасность при смене ламп. Сложные бытовые приборы необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.



Приборы и инструменты для электромонтажных работ



Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.



Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели и УЗО. Обычно их устанавливают в распределительном щитке. Все операции по подключению электроаппаратуры и зачистке проводов необходимо проводить при отключенных автоматах.



Правила работы с индикаторной отверткой



Чтобы проверить фазу с помощью индикаторной отвертки необходимо зажать отвертку между большим и средним пальцем руки, не касаясь не изолированной части. Указательным пальцем дотронуться до металлического пятачка на торце ручки. Металлическим концом отвертки прикасаются к оголенным концам проводов. Если провод фазный, загорится светодиод.



Визуальный метод определения фазы



Если проводка выполнена по всем правилам, то определить фазу, ноль и заземляющий проводник в распределительной коробке можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках. Для этого необходимо сделать следующие действия:

• Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы может быть подключен только фазный провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
• Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите соединения проводов. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
• К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.



Определение фазы, нуля и заземляющего провода



Если сеть трех проводная и выполнена проводом одного цвета, либо вы не уверены в правильности подключения проводов, необходимо определять назначение проводников перед установкой каждого элемента сети.





• Определите фазный провод с помощью индикаторной отвертки и отметьте его маркером.
• Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
• Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
• Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй поочередно к двум другим. Лампа загорится при касании нулевого проводника.



Если все указанные рекомендации, как определить фазу и ноль, не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут прозвонку всех цепей. Не забывайте, что речь идет о вашей безопасности.



В следующей статье я расскажу о видах ламп и цоколей.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

8 советов по устранению фазовых проблем в вашем миксе

Вы когда-нибудь подводили ваш микс к моно, только чтобы обнаружить, что элементы становятся тонкими и безжизненными или исчезают совсем? Скорее всего, у вас есть некоторая степень отмены фазы. Узнайте, как это заметить и получить отличный микс в моно и стерео.

Автор: Майк Левин

Микшеры должны проводить тонкую грань между созданием широких стереомиксов и миксов, когерентных по фазе и сохраняющихся при суммировании в моно.Моносовместимый микс уже не так важен, как раньше, но это не то, что можно игнорировать.

Есть еще множество сценариев, в которых ваша музыка может быть услышана в моно. Например, клубные звуковые системы иногда бывают моно; большинство мобильных телефонов имеют монофонические динамики, как и некоторые ноутбуки и динамики Bluetooth; магазины и другие коммерческие помещения иногда имеют системы монофонического воспроизведения; и это лишь неполный список. Вы не можете контролировать, где будет звучать ваша музыка, и, создавая микс, который плохо переводится в моно, вы рискуете.

Наличие фазовых проблем — одно из самых больших препятствий для моно-совместимости . В этой статье мы рассмотрим, что их вызывает, и обсудим профилактические меры.

1. Ознакомьтесь с фазой

Пан-пот — один из самых мощных инструментов, доступных инженеру микширования. Возможность назначить каждому элементу место в спектре слева направо упрощает выполнение задачи микшера по обеспечению четкости слышимости каждой части. Обратной стороной этого является то, что когда вы суммируете свой микс до моно, ширина внезапно исчезает, и все может звучать немного беспорядочно и нечетко.Если для вашего проекта важна моно-совместимость, вам, возможно, придется поработать, чтобы модерировать панорамирование и использовать эквалайзер и другие методы, чтобы выделить место для каждого из элементов.

Полная отмена фазы — еще одна проблема . Вы поймете, что у вас есть это, если инструменты значительно упадут в уровне или потеряют корпус, когда вы нажмете переключатель моно. Проблемы с фазой могут даже ухудшить звучание вашего микса в стерео, хотя и в меньшей степени. Лучше всего диагностировать и устранять любые фазовые проблемы как можно раньше в процессе смешивания.

2. Прослушайте гребенчатую фильтрацию

Одна из наиболее частых причин фазовых проблем возникает из-за записи одного и того же источника, сделанной с помощью двух или более микрофонов, расположенных на разных расстояниях. Изменения расстояния приводят к тому, что звук поступает в микрофоны (и, следовательно, записывается) в несколько разное время. Когда дорожки суммируются в моно, они мешают друг другу, вызывая ухудшение качества звука (также известное как «деструктивная интерференция»).

Наихудший сценарий — полное отключение звука, если два элемента смещены по фазе на 180 градусов (когда пики сигналов указывают в противоположных направлениях в данный момент времени) во время монофонического воспроизведения.Более частым результатом является гребенчатая фильтрация, которая может привести к падению уровня дорожек и искажению звука, «фазе» и странности.

3. Знайте обычных подозреваемых

Если запись сделана правильно и тщательно, фаза не должна быть серьезной проблемой. Но, увы, это не идеальный мир, и вам часто приходится работать с треками, которые проблемны с фазовой точки зрения. Вот некоторые общие проблемные области, о которых следует знать:

• Многодорожечные барабаны являются наиболее вероятным источником фазовых неполадок, поскольку они записываются несколькими микрофонами на разных расстояниях от набора или каждого элемента набора.
• Стереоакустическая гитара или любой инструмент, записанный с помощью более чем одного микрофона, также подвержен фазовым проблемам. Различия во времени между микрофонами могут создать фазовые проблемы в сумме с моно.
• Еще одна опасная область — это бас, гитара или любой другой инструмент, записываемый одновременно через DI и микрофон. Звук, проходящий через DI, может приходить в другое время, чем у микрофона. Подобная проблема также возможна с повторно усиленными гитарами, которые микшируются вместе с их исходным треком DI.
• Помимо акустических фазовых проблем, возможны также электрические. Если соединитель на части оборудования или кабеля, используемого при записи, подключен наоборот, вы можете получить сигналы, которые не совпадают по фазе на 180 градусов.

4. Проверьте ваш микс в моно

Самый простой способ проверить наличие фазовых проблем — это суммировать ваш микс в моно. Если у вас есть контроллер монитора или микшерный пульт, скорее всего, у него есть переключатель моно, что упрощает процесс суммирования. Вы также можете использовать плагин с монофоническим переключателем, например InPhase, вставленный на вашу главную шину.

Удобный способ проверки — зациклить часть вашей песни, желательно во время припева или другой части, где играет большинство или все инструменты. Переключайтесь между стерео и моно во время воспроизведения. Прислушивайтесь к тому, что элементы полностью пропадают, становится тише или меняется тон.

Вы также можете диагностировать фазовые проблемы с помощью специализированных модулей измерения. Компонент PAZ Position из набора PAZ Analyzer включает измеритель, который графически показывает проблемы фазировки в вашем миксе.

5. Переверните и исправьте

Устранение неполадок фазы может быть таким же простым, как переключение переключателя инверсии фазы на одном канале (для этого можно использовать InPhase или полосу каналов, такую ​​как Scheps Omni Channel; а также многие плагины EQ. как и Q10, имеют управление инверсией фазы для каждого канала). Изменение полярности одного из каналов на 180 градусов поможет диагностировать, есть или нет некоторая погашение фазы, или может приблизить вас к тону, который вам нравится; однако фаза точного выравнивания обычно требует больше усилий, чем поворот на 180 градусов.

Если вы слышите, что звучит как проблема с фазой (изменение громкости и ухудшение звука), например, в многодорожечных барабанах, попробуйте выполнить следующую процедуру:

1. При прослушивании в моно, соло для бочки и накладных хэдов (если у вас несколько микрофонов для бочки) или малые микрофоны, вам нужно сначала сравнить их друг с другом, а затем соединить их вместе.)
2. Вставьте эквалайзер или другой плагин с переключателем фазовой инверсии и переверните фазу на бас-треке.
3. Если в перевернутом виде он звучит полно и естественно, оставьте это так.Если нет, переверните его обратно.
4. Затем проделайте то же самое с малым барабаном против оверхэдов, а затем проверьте каждый микрофон тома по отношению к оверхедам.

Помните, однако, что часто проблемы возникают из-за того, что дорожки смещены по фазе менее чем на 180 градусов и требуют более тонкой настройки.

Именно здесь на помощь приходит InPhase. В этом отрывке видео вы узнаете, как настроить InPhase и использовать его для гибкой детальной коррекции фазы для сигналов, сдвинутых по фазе менее чем на 180 градусов:

После внесения корректировок вы можете «зафиксировать» треки, чтобы распечатать исправления фаз, и ваши выровненные по фазе треки были готовы к следующим этапам микширования.

6. Скольжение и скольжение в вашей DAW

Вы также можете настроить фазу вручную, сдвинув трек вперед или назад во времени. Например, если у вас есть верхний и нижний микрофоны малого барабана, которые не звучат правильно друг с другом, и переключение фазы не помогает, выровняйте их один над другим в DAW и увеличьте масштаб, чтобы увидеть разницу во времени. . Сдвиньте более позднюю дорожку влево, чтобы она начиналась в то же время, что и предыдущая.

Обязательно создайте безопасную копию своей сессии, прежде чем пробовать эту технику, или хотя бы продублируйте плейлисты (каждый дубль) для всех ваших барабанных треков.Как только вы начнете вручную перемещать треки, вы рискуете нарушить синхронизацию своих барабанов, поэтому вы хотите иметь возможность вернуться к тому месту, где вы начали, если это необходимо.

После того, как вы устранили или значительно сократили фазовые проблемы в процессе записи, вы готовы перейти к остальной части микса. С этого момента любые решения, которые вы принимаете, которые влияют на микс при суммировании до моно, являются творческими и находятся под вашим контролем.

7. Держите ухо востро

Одно из тех творческих решений, которые вы можете принять, — это использовать плагин стереоизображения.Хотя они часто звучат действительно круто, обязательно проверьте, как они влияют на ваш микс в моно. Многие используют фазу для манипулирования изображением и плохо сочетаются с моно.

Если в вашем миксе есть звуки стерео-синтезатора, которые полностью панорамированы влево и вправо, обратите внимание на то, как они звучат в моно, потому что они часто включают фазовую манипуляцию для достижения своей ширины. Если синтезатор запускается MIDI-треком в вашей сессии, вы всегда можете попробовать настроить патч или найти другой, более согласованный по фазе.

S1 Stereo Imager использует тщательную психоакустическую обработку для увеличения ширины стерео дорожки при сохранении высокого уровня совместимости с моно.

Стерео синтезаторные басы также могут создавать проблемы, потому что низкие частоты более подвержены фазовым проблемам. Монофонические басовые звуки — более безопасный способ, они не теряют уровень при суммировании микса. В общем, вам лучше оставить инструменты, которые живут в основном в низкочастотной области, такие как бас-гитара или бочка, в моно.

8. Начните микширование в моно

Если у вас возникли проблемы с контролем фазовых проблем, один из радикальных способов — начать все сначала и полностью выполнять микс в моно до самого конца процесса. Выполняйте балансировку, эквализацию и компрессию, панорамируя все по центру. Перед тем как дотронуться до кастрюли, сделайте как можно лучше весь микс. Это заставит вас использовать другие методы, такие как выделение пространства с помощью эквалайзера, чтобы создать место для ваших треков.

Смесь, сделанная таким образом, с большей вероятностью устоит при последующем суммировании до моно .Даже если вы просто попробуете эту технику один раз в качестве упражнения, ее стоит попробовать. Это может изменить ваш подход к микшированию.

Независимо от того, что влечет за собой ваш рабочий процесс, понимание фазовых проблем и способов их решения дает вам гораздо больший контроль над процессом смешивания. Вы все равно можете решить создать микс, который будет значительно отличаться в стерео от моно, но если вы это сделаете, то это будет сделано по вашему выбору.

Хотите узнать о ширине стерео при обработке средних частот? Получите советы о том, как открыть свой микс, работая со средними плагинами.

Есть ли у вас какие-нибудь советы по согласованию фаз, которые мы упустили? Дайте нам знать в комментариях ниже.

Как проверить фазу при записи барабанов

Фаза, фаза, фаза. Ааа, что я могу сказать о фазе? Мы все любим фазу! Не .

В первые годы работы над записью я обычно размещал миксы на досках сообщений домашней записи в надежде получить положительные отзывы. Я делал эти ранние записи дома с помощью купленного мной небольшого интерфейса, который поставлялся в комплекте с ранней версией Cubase. После того, как я наконец освоился с DAW и после нескольких незавершенных демонстраций, у меня в конце концов был трек, готовый к публикации для микширования. Первый ответ, который я получил, был: «барабаны звучат непостоянно».

Я знал, что кое-что забыл … за исключением того, что я не знал, что это за адская фаза. Он имел в виду, что комплект барабанных микрофонов САПР, который я купил на Хануку, не дал результатов крупным лейблам прямо из коробки ?! Я бы не записал его в свой праздничный список, если бы знал об этом!

Не говоря уже о шутках, я зашел в Google и поискал «Что такое аудио фаза?».«Прочитав несколько веб-сайтов, я все еще почти не представлял, что это, черт возьми, и, конечно, не знал, как это предотвратить. Конечно, я понимал, почему это произошло, но как я собирался исправить то, чего даже не слышал? Я думал, что микс звучит довольно хорошо, и я определенно не думал, что он звучит фазово, как было сказано в записи на доске объявлений домашней записи.

Начну с того, что просить совета на доске объявлений может быть и хорошо, и плохо. Тем не менее, вы должны действовать с особой осторожностью.Публикация моего вопроса действительно познакомила меня с концепцией фазы, что в противном случае заняло бы у меня больше времени, чтобы узнать. И этот человек был прав. Мои записи были не в фазе. Но будьте осторожны. С каждым правильным ответом появляется намного больше неправильных ответов.

С тех пор, как я запустил Audio Hertz, у меня было прекрасное общение со многими людьми, но я также общался с людьми, которые не очень хорошо осведомлены и у меня нет проблем с аргументацией своей неверной точки зрения.Это нормально, я понимаю, что это просто побочный продукт Интернета и анонимности, но это может нанести ущерб вашему процессу обучения, если люди предоставят вам неверную информацию.

Я тоже видел ужасные случаи этого в сценариях реальной жизни. У меня был друг, который пошел в наш местный центр гитары, чтобы купить небольшой интерфейс. Сотрудник Guitar Center уговорил его купить предусилитель, эквалайзер и компрессор Presonus, сказав, что это значительно улучшит его звук. Продавец сказал ему, что если он хочет иметь запись профессионального качества, ему необходимо иметь это устройство.Что, черт возьми, сделает компрессор для моего друга, который всего несколько минут назад даже не знал, что это такое? Тем не менее, мой друг купил это и не мог молчать о том, что это было лучшее, что он когда-либо слышал. По правде говоря, он не знал, какого черта он прислушивался. Вот так, друзья мои, распространяется плохая информация.

Я собираюсь пропустить любые технические объяснения или определения и просто дам вам информацию, которую, как я считаю, вам необходимо знать. Подавление фазы происходит, когда вы объединяете более одного сигнала одного источника, например, при использовании нескольких микрофонов на барабанной установке или при использовании двух микрофонов на одной акустической гитаре.Поскольку звуковые волны достигают разных микрофонов в разное время, могут возникать проблемы с фазами, из-за которых определенные частоты исчезают из вашего микса

Во-первых, нам нужно выяснить, совпадают ли накладные расходы друг с другом, затем, если все остальное находится в фазе с накладными расходами, то если отдельные элементы находятся в фазе друг с другом.

Самый простой способ определить, находится ли что-то в фазе или не в фазе, — это если при изменении полярности звучать хуже (при ухудшении фазового соотношения вы услышите меньше низких частот и размытие частот).Это означает, что микрофоны имеют хорошее фазовое соотношение, и когда вы меняете полярность, это превращает хорошие отношения в плохие.

▷ Проверка чередования фаз трехфазного источника питания

Сегодня давайте прочитаем гостевой пост, написанный А.Н., одним из наших верных коллег-инженеров-электриков. С конца 2016 года он довольно часто публикует статьи в блоге, и мы благодарим его. Если вы хотите сделать что-то подобное, пришлите нам письмо.

Для правильной работы любой трехфазной системы требуется правильная последовательность фаз.Это гарантирует, что нагрузка работает должным образом, при неправильной работе оборудование, такое как двигатель, может выйти из строя, вращаться в обратном направлении. Чередование фаз может повредить двигатель или оборудование, которым он управляет.

Перед подключением нового оборудования или перед повторным подключением двигателей после технического обслуживания всегда важно убедиться, что входящие 3-фазные провода имеют правильную последовательность фаз. Это может быть неочевидно при визуальном осмотре, отсюда и необходимость в надежном инструменте.Два обычно используемых метода — это вращающийся измеритель последовательности фаз или статический индикатор последовательности фаз.

Испытательные инструменты используются для подтверждения того, что подключение к двигателям и другому трехфазному оборудованию выполняется непосредственно перед вводом в эксплуатацию. Кроме того, индикаторы последовательности фаз используются для подтверждения подключения в распределительных щитах с трехфазным питанием.

Измеритель / индикатор последовательности фаз

Измеритель последовательности фаз — наиболее простой и часто используемый инструмент для определения последовательности фаз.Счетчик может быть цифровым с использованием полупроводниковых приборов или ротационного (аналогового) типа.

Трехфазный тестер | изображение: edgefx.in

Измеритель последовательности чередования фаз

Это небольшие асинхронные двигатели, состоящие из алюминиевого диска, который служит ротором. Тестер имеет три обмотки, которые обычно подключаются к тестируемой цепи. Принцип работы аналогичен асинхронному двигателю.

В счетчике есть катушки, один конец каждой из которых соединен звездой.Остальные три конца катушек присоединяются к силовым разъемам двигателя или тестируемой цепи. Счетчик содержит алюминиевый диск, который вращается, когда ток через катушки создает магнитное поле.

Ток через три обмотки создает магнитное поле, которое зависит от последовательности фаз входящих силовых проводов, это заставляет диск вращаться в направлении, которое зависит от последовательности фаз. Клеммы счетчика отмечены определенным порядком чередования фаз.Как только диск вращается, направление стрелки на диске показывает последовательность фаз, основанную на отметках.

Инструмент вращается по часовой стрелке, если чередование фаз правильное (RYB), и против часовой стрелки, если фазы поменяны местами.

Некоторые индикаторы общего назначения могут определять последовательность фаз, коэффициент мощности и фазовый сдвиг между током и напряжением.

Статические индикаторы чередования фаз

Статический индикатор представляет собой простую конфигурацию, в которой используются две лампы и индуктор или конденсатор.Одна лампа подключена к одной фазе, например R, а другая — к другой фазе, например Y, а катушка индуктивности или конденсатор — к оставшейся третьей фазе. Резистор можно использовать последовательно с лампой для управления величиной тока и напряжения.

Статический индикатор чередования фаз | image: eiprocus.com

Если используется индуктор, лампа B будет ярче, чем A, если чередование фаз правильное, а лампа A станет ярче при смене фаз.
Однако при использовании тестера конденсаторов лампа A загорится, а лампа B выключится. Если последовательность неправильная, лампа B горит, а лампа A остается выключенной.

Типовая схема проверки последовательности фаз с использованием статического индикатора | изображение: edgefx.in

Заключение

В трехфазном оборудовании, таком как двигатели и измерительные приборы, правильная последовательность фаз определяет, будет ли двигатель вращаться в правильном направлении или прибор работает должным образом. Однако последовательность фаз может быть неочевидной, и важно иметь средства проверки ее правильности, иначе система может работать неправильно или не так, как ожидалось.

Два широко используемых метода — это измеритель последовательности фаз или статический индикатор. Счетчик прост и удобен в использовании, но стоит дороже. С другой стороны, статический индикатор дешев, прост в изготовлении и использовании.

2 простых способа проверить одно- или трехфазное питание

Однофазное или трехфазное питание, вот в чем вопрос.

Ну, по крайней мере, если вы просматриваете нашу линейку мониторов энергии.

Это связано с тем, что большинство мониторов энергии используют «зажимы датчика CT» для измерения энергопотребления.А чтобы охватить все, что вы используете, им нужны либо один зажим для однофазного , либо три зажима для трехфазного .

К счастью, передатчики Efergy, которые мы продаем, одинаковы для обоих типов источников питания. Каждый передатчик может принимать один, два или три зажима. Так что, если вы сделаете ошибку, это не имеет значения, вы всегда можете добавить дополнительный зажим CT (или два) позже.

Вот два простых способа проверить, подключены ли к вашему дому или офису одна или три фазы.

1) Однофазный или трехфазный

— Сервисные предохранители

Однофазные блоки имеют один «служебный предохранитель», а трехфазные — три.

Сервисный предохранитель — это большой предохранитель прямоугольной формы черного цвета. Как правило, их довольно легко обнаружить на главном распределительном щите или плате счетчика.

Дом с трехфазным источником питания и трехфазным интеллектуальным счетчиком. Обратите внимание на 3 служебных предохранителя в верхнем левом углу платы. Однофазные площадки имеют только один из них.

2) Однофазный или трехфазный

— Главный выключатель

Еще один способ отличить три фазы от однофазной — это ширина главного выключателя. Однофазные переключатели имеют ширину «один полюс», тогда как трехфазные переключатели имеют ширину «три полюса». На картинке ниже показано, что я имею в виду.

Однофазный / однополюсный главный выключатель (слева) и трехфазный / трехполюсный главный выключатель (справа).

Эти «главные переключатели» обычно находятся на щитке счетчика.В больших помещениях или блочных блоках вы также можете найти главные выключатели на каждой дополнительной плате или распределительном щите.

Как насчет одно- или трехфазной солнечной энергии?

Наш монитор солнечной энергии также требует от вас выбора, будет ли ваша фотоэлектрическая система однофазной или трехфазной. Как и выше, вы можете решить это, наблюдая за «главным выключателем солнечной энергии» в соответствии с примерами ниже.

Однофазная солнечная энергия (слева) и трехфазная солнечная (справа).

А как насчет двухфазного питания?

Двухфазные источники питания также довольно распространены в Австралии.Двухфазное питание лучше всего определять с помощью описанного выше метода «Сервисный предохранитель». Для двух фаз будет два предохранителя, а не один или три.

Общие сведения о фазе звука | Универсальное аудио

Узнайте, как определять и исправлять проблемы с фазами в ваших миксах

Ваш микс когда-нибудь звучал «не совсем правильно», но вы не можете понять, почему? Возможно, вы испытываете погашение фазы — явление, которое может привести к исчезновению определенных частот из вашего микса. Чтобы помочь вам, эта статья Основы Studio поможет вам понять фазу — что это такое, почему это важно и что значит быть не в фазе.

Законы физики

По сути, фаза относится к звуковым волнам или, проще говоря, к колебаниям воздуха.Когда мы слушаем звук, мы слышим изменения давления воздуха. Так же, как рябь камня в воде, звук создается движением воздуха. И так же, как в воде, эти движения вызывают эффект ряби — волны, состоящие из пиков и впадин. Эти волны заставляют наши барабанные перепонки вибрировать, и наш мозг переводит эту информацию в звук.

Когда мы записываем звук, диафрагмы в наших микрофонах по сути копируют работу наших барабанных перепонок, вибрируя в соответствии с этими волнами.Пики волн заставляют диафрагму микрофона двигаться в одном направлении, а их впадины вызывают движение в противоположном направлении.

На первом рисунке ниже показано, что происходит, когда у нас есть два канала сигнала в фазе. Когда оба канала находятся в фазе, мы слышим звук с одинаковым уровнем амплитуды одновременно в обоих ушах.

Пример 1: Левый и правый каналы синфазны.

Но если одна сторона стереосигнала перевернута, как показано на второй иллюстрации, сигналы будут подавлять друг друга.Фактически, если бы мы использовали чистую синусоидальную волну, объединение обоих сигналов не в фазе привело бы к тишине, поскольку звуки буквально нейтрализовали бы друг друга.

Пример 2: Левый и правый каналы не в фазе.

В реальном мире мы обычно не слушаем чистые синусоидальные волны. Поскольку большая часть музыки, которую мы слышим, и инструменты, которые мы записываем, представляют собой сложную комбинацию нескольких волн и гармоник, результаты подавления фазы будут одинаково сложными.

В студии

При записи проблемы с фазой могут быстро усложняться, что обычно становится проблемой, когда для записи одного источника используется более одного канала, например, стереозвук гитары, одновременный микрофон ударной установки или использование комбинации микрофон / цифровой вход для бас. Поскольку звуковые волны разной частоты достигают разных микрофонов в разное время, вероятность того, что один микрофон получит положительную фазу, а другой — отрицательную, значительно возрастет, и соотношение между фазами всех этих волн может быть непредсказуемым.Фактически, чем больше микрофонов в игре, тем неизбежнее становятся проблемы с фазой.

Давайте посмотрим на простой сценарий, например, стереозапись акустической гитары.

Чаще всего используются два микрофона, один из которых направлен в сторону звукового отверстия, чтобы улавливать низкие частоты, а второй микрофон направлен на гриф и гриф, чтобы улавливать атаку. Конечно, частотный диапазон гитары охватывает несколько октав, что означает широкий диапазон звуковых волн различной длины. Поскольку микрофоны находятся на фиксированном расстоянии от источника, эти разные волны будут приходить на микрофоны в разных точках.

Одна или несколько гармоник неизбежно будут звучать слабее остальных. Лучше всего двигать микрофоны очень легко — даже доля дюйма может иметь значение — пока вы не добьетесь наилучшего звука для ваших ушей. Другое решение — использовать технику микрофона со средней стороны, о которой вы можете прочитать в нашей статье Основы записи микрофона со средней стороны (MS).

Подключаемый модуль UAD Little Labs IBP: быстрый и полезный инструмент для настройки фазы.

Опять же, чем больше микрофонов используется при записи, тем больше вероятность возникновения фазовых проблем.В современной записи музыки это обычно указывает на ударную установку. Рассмотрим даже один малый барабан с микрофоном сверху и снизу. Поскольку верхняя и нижняя головки барабана обычно движутся в противоположных направлениях (при ударе по верхней головке барабана она перемещается внутрь, вызывая перемещение нижней головки наружу), два микрофона будут записывать сигналы, которые находятся прямо в противофазе. .

Теперь учтите микрофон хай-хэта, пару накладных, по крайней мере, один микрофон рабочего барабана и по одному на каждом томе, не говоря уже о связи с окружающими микрофонами, и у вас есть звуковой суп, готовый для фазовых проблем. .Вот почему многие микрофоны, а также микрофонные предусилители и пульты оснащены переключателем фазы. Вот почему многие звукозаписывающие инженеры «старой школы» испытывают ностальгию по дням, когда они записывали набор всего с двумя или тремя микрофонами!

Есть много других ошибок, которые могут привести к фазовым проблемам в ваших записях. Например, басовая дорожка, записанная напрямую (DI), может иметь слишком чистое звучание, поэтому размещение микрофона на кабинете басового усилителя и микширование двух звуков может дать дополнительную «мощь», которая ему нужна, но это также может вызвать проблемы с фазой.

Даже определенные настройки задержки, включая предварительные задержки в патче реверберации, могут создать задержку исходного сигнала, которая в конечном итоге окажется не в фазе

Проверьте свои динамики

Подавление фазы также может происходить из-за неправильного подключения динамиков, непреднамеренного изменения полярности одного канала. Удивительно, как много домашних стереосистем — и даже проектных студий — имеют мониторы, подключенные не по фазе. В некоторых случаях это может даже не быть очевидным без внимательного прослушивания.Хотя это обычно называется «разводкой вне фазы», ​​с технической точки зрения это проблема полярности. Тем не менее, слышимый эффект от этой смены полярности такой же, как при отмене фазы.

Самый простой способ проверить ваши динамики — это перевести микс в моно (подробнее об этом позже). Многие стереосистемы и большинство микшерных консолей позволяют это делать, но даже в стерео есть некоторые явные признаки фазовых проблем.

На что похожа фазовая проблема? Поскольку фазовое подавление наиболее очевидно в звуках низкой частоты, слышимый результат несинфазных мониторов обычно представляет собой тонко звучащий сигнал с низким уровнем низких частот или без них.Другой возможный результат состоит в том, что бас-барабан или бас-гитара будут перемещаться по миксу, а не исходить из одной точки.

Другой распространенный артефакт стереомиксов, не совпадающих по фазе, — это когда сигналы, панорамированные к центру, исчезают, а звуки, сдвинутые в сторону, остаются. Часто это происходит с ведущим вокалом или инструментальным соло — основная часть исчезает, остается только реверберация. Фактически, именно так работают многие из этих старых караоке-боксов с «удалением ведущего вокала» — они меняют фазу одной стороны стереомикса, полагаясь на предположение, что в большинстве коммерчески записанных треков ведущий вокал панорамируется мертвой точкой. .

Так что же делать?

Как и в большинстве случаев, ответ — «зависит от обстоятельств». Предполагая, что вы обнаруживаете фазовую проблему в процессе записи, исправить это так же просто, как переместить микрофон или перевернуть фазу на микрофоне или его входном канале.

При попытке запечатлеть окружение есть еще одна хитрость: правило 3: 1 размещения микрофонов. Проще говоря, при использовании двух микрофонов для записи источника попробуйте разместить второй микрофон в три раза дальше от первого микрофона, поскольку первый микрофон находится от источника.Поэтому, если первый микрофон находится на расстоянии одного фута от источника, второй микрофон должен быть размещен на расстоянии трех футов от второго микрофона. Использование этого простого правила 3: 1 может минимизировать фазовые проблемы, вызванные временной задержкой между микрофонами.

Конечно, если проблема не проявляется до тех пор, пока вы не микшируете, часто можно поднять дорожки в DAW, приблизить их формы волны и немного сдвинуть одну дорожку. Вы будете удивлены, какое значение может иметь простое перемещение трека на одну или две миллисекунды.На рынке также есть несколько очень эффективных подключаемых модулей для выравнивания фаз, которые могут действительно навести порядок — и даже служить в качестве отличных инструментов для творчества. Одним из них является подключаемый модуль для инструмента фазового выравнивания UAD Little Labs IBP.

Подводя итоги

Мы коснулись только поверхности, но суть в том, что проблемы с фазами — это факт жизни, и их практически невозможно избежать.

Первое, что нужно сделать — это выявить проблему. Большинство фазовых проблем не проявляются в стерео, а появляются только тогда, когда вы сворачиваете свой микс в один суммированный канал.Вот почему критически важно при создании миксов регулярно проверять их в моно. Не ждите, пока у вас будет готовый микс, чтобы перевести его в моно. Проверяйте базовые треки, особенно ударные и бас, на ранней стадии процесса, когда аранжировка и микширование менее плотные и происходит меньше вещей. И проверяйте это снова каждый раз, когда вы добавляете еще несколько инструментов, меняете эквалайзер дорожки или добавляете реверберацию.

Как и во многих случаях, чем раньше вы обнаружите фазовую проблему, тем легче ее будет исправить.Удачного сведения!

— Дэниел Келлер

Как проверить трехфазное напряжение

В жилых домах и на большинстве малых предприятий используется однофазный электрический ток, но это не та форма, которую принимает электричество, когда оно движется по электросети. Электроэнергетические предприятия вырабатывают трехфазный электрический ток высокого напряжения, который передается и преобразуется в двухфазный и однофазный ток через трансформаторные коробки.Трехфазный ток зарезервирован для использования на фабриках и аналогичных установках, где он питает большие двигатели, электрические печи и другое тяжелое оборудование. Проверить трехфазное напряжение можно, осмотрев трехфазный трансформатор.

TL; DR (слишком длинный; не читал)

Чтобы проверить трехфазное напряжение, с помощью электрического мультиметра проверьте все шесть проводов в коробке трансформатора, начиная с проводов с маркировкой линии и заканчивая проводами с маркировкой нагрузка.

Перед тестированием

Перед тестированием трехфазного напряжения крайне важно проявить осторожность и принять соответствующие меры безопасности.Рекомендуется надевать заземляющий браслет. Когда все будет готово, переведите выключатель двигателя высоковольтного трансформатора в положение «выключено». Выверните винты, удерживающие крышку на выключателе, и снимите крышку. Настройте мультиметр на определение напряжения переменного или постоянного тока в зависимости от того, что указано на коробке, подключите выводы зонда к «общему» и «вольтному» разъему и выберите диапазон напряжения несколько выше, чем напряжение, которое вы собираетесь проверять.

Испытательные линии

Установив и откалиброванный мультиметр, проверьте внутреннюю часть трансформатора. В высоковольтных передачах чаще всего используются три провода: всего вы должны увидеть шесть проводов, по три с каждой стороны коробки. Клеммы, к которым прикреплены эти провода, должны быть помечены L1, L2 и L3 с одной стороны и T1, T2 и T3 с другой — провода L являются входящими или линейными проводами, каждый из которых несет одну фазу трехфазного тока. . Чтобы проверить входящее напряжение, поместите один из щупов мультиметра на L1, а другой на L2. Подождите, пока мультиметр покажет напряжение, а затем повторите тесты, проверяя L1 и L3, затем L2 и L3.Если трансформатор работает нормально, показания напряжения должны быть одинаковыми после каждого теста.

Тестирование нагрузок

После проверки входящего напряжения необходимо проверить выходное напряжение. Не снимая коробку, проверьте мультиметром выводы T1 и T2, как вы это делали с линейными проводами. Проверьте T2 и T3, затем T1 и T3. Показания напряжения для каждого теста должны быть нулевыми. Когда вы будете готовы, осторожно включите коробку и повторите испытание проводов нагрузки, чтобы определить исходящее трехфазное напряжение.Между тестами должно быть небольшое изменение напряжения.

Проверка чередования фаз в системах распределения электроэнергии

Есть старая пословица, что при первом подключении трехфазного двигателя он вращается в обратном направлении. Если вам повезет, это только заставит вас выглядеть глупо. В противном случае это может серьезно повредить дорогое оборудование и стоить вам или вашему работодателю значительных денег.

Разрушение компрессоров

Вот пример того, что может пойти не так. Коммунальное предприятие на Северо-Западе устанавливало новую часть компьютеризированного распределительного устройства.Он был предназначен для обслуживания довольно большой территории, включающей как промышленных потребителей, так и несколько различных коммерческих объектов. Бригада, производившая установку, была опытной, но оборудование было для них новым. Бригадир, который отвечал за определение того, какие провода и где были подключены, случайно поменял местами фазы.

Как только утилита завершила свою работу, она снова включила питание.

В будущем у крупного производителя весь набор винтовых компрессоров для системы отопления, вентиляции и кондиционирования воздуха мощностью от 25 до 50 л.с. начал работать в обратном направлении.Винтовые компрессоры смазываются внутренними масляными насосами, «и если они работают в обратном направлении, они не перекачивают масло», — сказал начальник технического обслуживания производителя. Через несколько секунд все компрессоры поджарились. «Слава Богу, наши чиллеры не сработали до того, как мы обнаружили проблему, — сказал начальник технического обслуживания, — потому что это было бы очень плохо».

В конечном итоге коммунальное предприятие оплатило все новые компрессоры, а также арендную плату за временно введенные агрегаты. Хотя компания также провела энергетические исследования и установила новую, более эффективную систему для клиентов, она все равно осталась с яйцом на лице и большим счетом.

Все это можно было бы предотвратить, если бы обслуживающий персонал лучше понимал инструкции на новом оборудовании и использовал индикатор чередования фаз, такой как Fluke 9040, для проверки чередования фаз на выходе 480 В трансформаторов, питающих компрессоры. Эти несколько минут сэкономили бы клиенту значительное время простоя, а коммунальному предприятию — кучу денег.

Делаем правильно

Другая утилита, после многих лет использования вращающихся дисков старого образца, была заменена на Fluke 9040s.Чаще всего они используются после замены базы измерителя или блока трансформаторов, чтобы убедиться в правильности вращения перед подключением нагрузки. Интересно, что это не учитывается при новой установке, потому что тогда ответственность ложится на электрика заказчика, чтобы убедиться, что вращение правильное, прежде чем подключать двигатели. Если он умен, у него будет свой 9040.

Утилита уже использует 9040 уже около трех лет. Первоначально они были привлечены к инструменту, потому что это была единственная единица Категории IV, которую они могли найти. Необходимость в этом стала совершенно очевидной, когда электрики заказчика отправились проверять чередование фаз на трансформаторе, на паспортной табличке которого указано 240 В переменного тока, с использованием фазового блока с вращающимся диском. К сожалению для них, на самом деле напряжение в системе было 2400 В, и они задымили свой индикатор чередования фаз. Это заставило специалистов по коммунальному обслуживанию подумать: «Если это случилось с ними, и у нас есть вторичные цепи 2400 В в нашей системе, есть вероятность, что кто-то неправильно прочитает паспортную табличку в нашей системе. Давайте продолжим и получим категорию IV на случай, если кто-то испортит» вверх.»

Итак, утилита купила 9040-е. Некоторые из старых технических специалистов сначала сопротивлялись, настаивая, что им удобнее старые вращающиеся точки, но младшие привыкли к электронным устройствам. И что могло быть проще: они помечены L1, L2 , L3, красный, белый синий, так что вы не ошибетесь.

Еще больше испорченного оборудования

Конечно, вам действительно нужно использовать 9040. Однажды коммунальное предприятие купило новый двигатель и переместило существующую базу счетчика для питания его, но электрик не подключил его так, как это было раньше, и хотя на базе счетчика было указано красное, белое и синее против часовой стрелки, на самом деле это было по часовой стрелке.Техник проверил вращение на другом основании метра, нашел его правильным и предположил, что этот будет таким же. Подключили счетчик, выкинули прерыватель, сломали мотор.

В другой раз работа заключалась в замене группы трансформаторов на более тяжелые блоки с более тяжелым проводом. Несмотря на то, что все на работе были опытными, ротацию по каким-то причинам никто не брал. Они закончили подключать все, подключили, включили… а затем закупили все новое ротационное оборудование для заказчика, расположенного ниже по потоку.Сумма, которую стоил этот инцидент, даже не сравнивается со стоимостью нового 9040 для каждого члена экипажа.

Стандартизация на Fluke 9040

Другая утилита использовала старые механические поворотные устройства, которые были отраслевым стандартом в течение многих лет, но они начали ломаться и даже перекрестно перекрещиваться внутри, и производитель не реагировал быстро или даже кажется, что они серьезно относятся к проблеме безопасности.

Специалисты по счетчикам и линейные монтажники теперь используют 9040 для проверки чередования фаз на новых установках и маркируют панели выключателей с существующим чередованием.Позже, если они устраняют неисправность или выполняют плановую замену, бригады проверят ротацию как до, так и после, используя эту маркировку и 9040. Идея состоит в том, чтобы обеспечить заказчику одинаковое чередование фаз. Эта проверка происходит внутри трансформаторов, при отключениях на панелях счетчиков, на опоре для проверки обслуживания воздушных линий, на батареях воздушных трансформаторов и в хранилищах для проверки в последней точке отключения перед подачей этого источника потребителю.

Начальник технического обслуживания коммунального предприятия полюбил оборудование Fluke и говорит, что его продукция проверена годами.По его словам, оборудование «сделано прочно для этой отрасли. Эти вещи будут падать, промокать, бить, падать с шестов и вылетать из карманов». И это просто, с ответом да или нет.
