Как проверить (прозвонить) ТЭН мультиметром?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак,

как проверить ТЭН?



1.

Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U,  Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

R=220²/2000=24,2 Ом.

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа  мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет

— зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока:
— от 5 мА для УЗО с уставкой 10 мА;
— от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ  к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Ремонт бойлера своими руками.

Схема подключения бойлера.

Стиральная машина — замена ТЭНа своими руками.

ТЭН – устройство, неисправности, проверка

Трубчатый электрический нагреватель (ТЭН) – это электронагревательный элемент в виде металлической трубки произвольной формы, в которой размещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключать фазу и ноль.

ТЭН был изобретен и запатентован 20 сентября 1859 года американцем Джорджем Симпсоном.

Практически в любых современных электронагревательных приборах, таких, например, как электрочайник, утюг, автоматическая стиральная машина, обогреватель в качестве источника тепла используются ТЭНы.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быть выключатель, терморегулятор или другие элементы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки.

Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты, спираль расплавится и ТЭН выйдет из строя окончательно.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН подлежит замене.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Как проверить-прозвонить ТЭН

В зависимости от наличия средств измерений проверить ТЭН можно одним из следующих способов.

Измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, прозвонить с помощью индикатора фазы или контрольки электрика.

Проверка ТЭНа

с помощью стрелочного тестера или мультиметра

Для проверки нужно прибор включить в режим измерения минимального сопротивления и концами щупов прибора прикоснуться к выводам ТЭНа.

Если спираль в обрыве, то стрелочный тестер покажет сопротивление равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что равносильно бесконечному сопротивлению.

Рассчитать какое сопротивление должна иметь спираль ТЭНа в зависимости от его мощности можно с помощью онлайн калькулятора.

Достаточно ввести в окошки калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выдавлены на трубке. Можно воспользоваться информацией о потребляемой мощности электроприбора. Например, сопротивление ТЭНа электрочайника мощностью 2000 Вт составит 24,2 Ом.

Если спираль цела, то далее нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а вторым к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор покажет отличное от указанного значения, то короткое замыкание налицо и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка ТЭНа

с помощью светодиода и батарейки или источника питания

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа «Крона», то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника.

На фотографии Вы видите, как можно с помощью, вынутой из мультиметра севшей батарейки «Крона» (напряжение на ее выводах составляло всего 5 В вместо 9 В), резистора номиналом 51 Ом и светодиода проверить целостность спирали ТЭНа. Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод светит, значит, спираль целая. Для проверки сопротивления изоляции нужно отключить схему от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светить.

Если нет под рукой батарейки, то ее можно с успехом заменить любым сетевым источником питания постоянного или переменного тока, подойдет также любое зарядное устройство, например, от сотового телефона или ноутбука. На этой фотографии с помощью зажимов типа «крокодил» питающее напряжение подано с источника постоянного напряжения. Светодиод уверенно светил при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контрольки электрика следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Другими словами, прикасаться рукой к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Если под рукой имеется индикатор фазы электрика, то с помощью него тоже можно проверить исправность ТЭНа. При этом сопротивление изоляции (между нихромовой спиралью и трубкой) будет проверено с большей достоверностью, так как при проверке мультиметром прилагается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где в розетке находится фаза (по правилам должна находиться справа) и затем соединить отрезком провода с фазным выводом один из контактных стержней ТЭНа, как показано на фотографии.

Далее прикоснуться жалом индикатора фазы сначала к противоположному контактному стержню ТЭНа (лампочка индикатора должна светиться), а затем к трубке (лампочка не должна светиться).

Если при прикосновении к противоположному выводу ТЭНа лампочка индикатора не светится, значит, спираль в обрыве, а если светится при прикосновении к трубке, значит, имеется пробой изоляции (спираль касается трубки).

Проверка ТЭНа с помощью контрольки электрика

Проверить ТЭН с помощью контрольки электрика может практически каждый, так как не требуется никаких измерительных приборов. Суть проверки заключается в последовательном включении со спиралью ТЭНа любой лампочки с последующим подключением схемы к бытовой электропроводке 220 В.

Для подготовки к проверке необходимо взять вилку со шнуром и один его конец присоединить к любому контактному выводу ТЭНа, а второй конец к электрическому патрону. Далее ко второму выводу патрона присоединяется дополнительный отрезок провода. В патрон вкручивается любая лампочка, рассчитанная на напряжение 220 В.

Сначала свободный провод от патрона подключается к свободному концу ТЭНа, как показано на схеме выше. Затем вилка вставляется в розетку. При исправной спирали лампочка должна ярко светить. Если не светит, то спираль в обрыве и дальше можно не проверять, так как ТЭН дальнейшей эксплуатации не подлежит.

Далее вилка вынимается из розетки и правый по схеме вывод из патрона подсоединяется к трубке ТЭНа, как показано на фотографии. Вилка вставляется в розетку, если лампочка не светит, значит, сопротивление изоляции между спиралью и трубкой большое и ТЭН исправен. В случае, если лампочка начала светиться, значит имеет место пробой изоляции и такой ТЭН эксплуатировать недопустимо.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значит спираль целая. Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь.

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата, включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Как проверять тен на исправность мультиметром

В основе многих бытовых и промышленных приборов применяется трубчатый электрический нагреватель, сокращенно ТЭН. Это керамическая, стеклянная или металлическая трубка со спиралью, разогреваемой электрическим током. Внутри трубка заполнена электроизолирующим и теплопроводным материалом. Причиной выхода из строя нагревательного прибора часто является поломка нагревателя. Как быстро проверить ТЭН на исправность измерительным прибором мультиметром рассказано в этой статье.

В каких приборах используется ТЭН и как он работает

Диапазон применения ТЭН очень широк. Жизнь современного человека требует использования разнообразной техники, помогающей экономить время, делающей жизнь удобной и комфортной. Стиральная и посудомоечная машины, электроплиты и духовые шкафы, электробойлеры. Утюги, чайники и кипятильники. Теплые полы. Вот далеко не полный перечень техники бытового назначения, в которой используются электрические нагреватели. Это не считая невообразимо больше количество приборов, которые используются промышленностью.

Вне зависимости от внешнего вида и модели все ТЭНы имеют одинаковые устройство и принцип работы и конструкцию.

При прохождении электрического тока по спирали трубчатого электронагревателя она очень сильно разогревается. Наполнитель трубки, которая является корпусом, защищает от поражения электротоком и эффективно передает полученное тепло окружающей среде, обеспечивая ее достаточный нагрев. Для обеспечения безопасности и повышения комфортности использования многие электрические нагреватели защищены от перегрева с помощью термодатчика отключающего их при достижении заданной температуры и включенные в цепь питания прибора последовательно с нагревательным элементом.

Умение правильно пользоваться мультиметром при проверке работоспособности и ремонте поможет в определении неисправности.

Как проверить ТЭН мультиметром

Обязательно все работы по выявлению неисправности необходимо проводить на отключенном от электропитания приборе. Невыполнение этого требования может привести к поражению электрическим током и повлечь получение травмы с нарушением здоровья. Для того чтобы прозвонить ТЭН на работоспособность, необходимо знать номинально значение электрического сопротивления (R) конкретного нагревателя. Его легко посчитать применяя элементарную формулу из закона Ома. Зная величину напряжения питания (U) и потребляемую прибором из сети мощность (P), по формуле R=U в квадрате/P. Например прибор питается от сети 220 В, мощность его равна 1,5 кВт (1500 Вт). Тогда сопротивление ТЭН равно  220 в квадрате деленное на 1500 и составляет 32,27 Ом. Для практического применения принимаем значение электрического сопротивления нагревательной спирали около 30-35 Ом.

Чтобы проверить ТЭН на целостность действуем в такой последовательности. Убедившись, что устройство отключено от питания разбираем его, для получения свободного доступа к выводам ТЭН, и отключаем их от остальной части прибора, предварительно промаркировав провода.

Маркировка позволит обеспечить правильность подключения при обратной сборке.

Установив на мультиметре необходимый диапазон измерений сопротивления, соединяем щупы с контактами нагревателя.

Показания тестера в районе расчетной цифры (30-35 Ом для приведенного примера) однозначно говорят об отсутствии обрыва или замыкания спирали. Если ТЭН многоконтактный нужно поочередно проверить целостность каждой части спирали, попарно касаясь всех выводов.

Далее нужно убедиться в том, что в процессе эксплуатации не нарушилась изоляция наполнителя трубки и померить ее на пробой. Для этого выбираем режим измерения сопротивления на максимально большом пределе. Установив один щуп на металлическом корпусе, вторым поочередно касаемся всех выводов нагревателя.

Если прибор показывает любое сопротивление ТЭН, значит, имеется серьезная неисправность, требующая замены нагревателя. Дальнейшая эксплуатация может нанести опасна для здоровья.

Как проверить термодатчик водонагревателя

В бойлере конструктивно предусмотрено наличие термореле, устройства отключающего водонагреватель, когда вода нагреется до нужной температуры. После того как вода немножко остынет, бойлер обеспечивает повторное включение на нагрев. Предварительно необходимо проверить ТЭН, убедившись в его исправности. Извлечь терморегулятор из корпуса бойлера, и отсоединить провода. Включив режим прозвонки или измерения минимального сопротивления, одним щупом мультиметра становимся на любую клемму, а вторым дотрагиваемся к оставшейся.

Прибор должен показать наличие контакта между клеммами.

Для проверки работоспособности регулятора нужно к его контактам подсоединить мультиметр. Убедившись по прибору в наличии исправной цепи опустить стержень регулятора в емкость с очень горячей водой. Щелчок контактов и обрыв цепи по мультиметру укажут на срабатывание термодатчика. При извлечении из горячей воды  и остывании датчик должен щелкнуть еще раз и цепь восстановится, что однозначно укажет на исправность.

Водонагреватель питается от сети напряжением 220 В, поэтому, как и при проверке трубки ТЭНа, необходимо проверить датчик на пробой. Для этого проверяем отсутствие контакта любых клемм с металлическими элементами крепления датчика к корпусу.

Как проверить ТЭН стиральной машинки

Проверить ТЭН и термодатчик стиральной машины можно используя уже описанные способы электрической проверки, не забывая об обязательном отключении от сети напряжения 220 В.

Сняв стенку машинки, за которой находится нагреватель, отсоединяем провода и при необходимости извлекаем его из корпуса. Чтобы не перепутать провода предварительно промаркируйте или сфотографируйте их первоначальное расположение. Затем нужно прозвонить ТЭН стиральной машины на целостность спирали и отсутствие пробоя используя соответствующие режимы измерения. .

Датчик температуры стиральной машины в зависимости от модели может быть разной конструкции и иметь разные способы проверки.

Методы проверки других приборов

Проверка других устройств, использующих ТЭН, не имеет принципиальных отличий в методах и способах применяемых при их ремонте.

Как проверить ТЭН на пробой

В наше дни существует множество видов бытовой техники и иного оборудования, в которых широко водонагревательные устройства – так называемые ТЭНы. В этом обширном списке обычные электрочайники, мощные бойлеры, электроплиты, стиральные машины и многое другое. При этом иногда возникает необходимость собственными силами проверить данного нагревательного элемента.

Вне зависимости от того, каково предназначение прибора, ТЭН используется в них в целях нагрева воды. ТЭН относится к трубчатым электронагревателям и выглядит как трубка особой формы из металла. Для ее изготовления могут использовать железо, нержавеющую сталь, медь.

Внутри трубки, по ее центру, проходит специальная спираль в виде пружины, изготовленная из нихрома с высоким удельным электрическим сопротивлением. Когда по спирали проходит электрический ток, она постепенно нагревается.

Еще один важный фактор, которым отличается конструкция ТЭНа, – это наличие внутри него специального электроизоляционного наполнителя. Он обладает высокой теплопроводностью, хорошо проводит тепло и располагается между металлическим корпусом ТЭНа и спиралью.

Опыт показывает, что причиной отказа электронагревательных приборов и прекращения нагрева воды чаще всего становится именно неработающий ТЭН. Попробуем разобраться, какими могут быть причины отказа и как проверить ТЭН на пробой.

Что такое ТЭН

Название ТЭН расшифровывается как трубчатый электрический нагреватель. В самом названии уже скрывается суть его конструкции.

Как уже сказано, ТЭН представляет собой электронагревательный элемент в бытовой и иной технике в виде трубки из металла, которая может иметь самую произвольную форму. Нихромовая или фехромовая проволока помещена внутрь трубки и закручена в форме спирали. На концах она имеет выводы. Поскольку полярность у ТЭНа отсутствует, не имеет значения, к какому из выводов подключать фазу и ноль.

Помимо спирали, внутри находится также и кварцевый песок, который плотно занимает весь оставшийся объем. Его задача – изолировать спираль и максимально эффективно отводить от нее тепловую энергию.

К концам спирали при помощи сварки присоединяют контактные стержни. А те, в свою очередь, внутри трубки крепятся при помощи керамических изоляторов. Чтобы подать напряжение на концы контактных стержней, на них при помощи резьбы или сварки крепят контактные пластины. Металлические трубки могут быть самой разной формы (например, спиралеобразной у обычного электрокипятильника) и самого разного диаметра.

ВАЖНО! ТЭН придумали и запатентовали более полутора веков назад. Это сделал американец Джордж Симпсон еще в 1859 году. Сейчас современные аналоги таких ТЭНов используются практически во всех видах бытовой и другой техники.

Причиной сбоев в работе подобных электроприборов и оборудования могут быть неисправности самых разных элементов – терморегуляторов, выключателей и т.д. Однако эксперты рекомендуют в первую очередь проверять именно ТЭНы. Даже если отсутствует опыт по прозвонке и замене ТЭНа, выполнить это в домашних условиях не так уж сложно.

Возможные неисправности ТЭНов

Наиболее распространенный тип неисправности ТЭНа и прекращения его функционирования – это обрыв нити нихромовой спирали. Его причиной обычно становится перегрев с дальнейшим расплавлением. В свою очередь причиной перегрева становится нарастание толстого слоя накипи на спирали либо начало работы устройства без добавления необходимой воды.

Проблемы могут быть связаны и с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. Однако при плохом уплотнении наполнителя или его недостаточности спираль смещается в сторону и может прикасаться к поверхности трубки.

Однако ТЭН не потеряет работоспособности, и любой нагревательный прибор продолжит работать, если прикосновение спирали будет лишь в одной точке, а в квартирной электропроводке нет подключения заземляющего провода и УЗО. Правда, нельзя не учитывать при этом, что при наличии у оборудования металлического корпуса есть вероятность попадания на него фазы. Соответственно, возникает вероятность поражения током человека, если он прикоснется к данному корпусу.

Но ТЭН полностью выйдет из строя, если техника заземлена, но не сработает автомат защиты. Ведь спираль будет при этом укорочена, а выделяемая мощность в результате значительно возрастет. Это приведет к тому, что металлическая нить просто расплавится.

Также спираль мгновенно перегорит, если есть прикосновение к поверхности трубки более чем в двух местах, заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.

Если обобщить все сказанное выше, то неисправности ТЭНов могут быть двух типов:

— обрыв (расплавление) нихромовой спирали,
— ее короткое замыкание на трубчатую оболочку из металла.

ВАЖНО! Часто в современной бытовой технике неисправности устранить невозможно, так как ТЭН приварен или припаян к корпусу устройства. Единственный выход – приобретать новый электроприбор.

Итак, как проверить ТЭН?

До того, как начать проверку ТЭНа на пробой, следует рассчитать его сопротивление. Для этого пользователь нуждается в данных о мощности прибора. Как правило, указанные сведения имеются в табличке на корпусе устройства либо в инструкции по использованию.

Затем уже на основании установленной мощности рассчитывают силу ток, который проходит через ТЭН. Она измеряется в Амперах и представляет собой отношение мощности к напряжению электросети (стандартная в РФ – 220 В). А данные по сопротивлению, которое определяется в Омах, можно установить путем деления напряжения на силу тока. К примеру, при мощности ТЭНа в 2000 Вт (2 кВт) и напряжении питающей сети в 220 В сопротивление составит примерно 24,2 Ом.

Вооружившись этими знаниями, приступим непосредственно к проверке ТЭНа на пробой. Воспользуемся для этого мультиметром (тестером). Чтобы обезопасить себя при проведении измерений, электроприбор должен быть отключен от сети, а от разъемов ТЭНа необходимо отсоединить провода.

Далее действуем следующим образом:

— Мультиметр переводится в режим измерения сопротивления (диапазон 200 Ом).

— К клеммам ТЭНа прикасаемся щупами мультиметра. При исправности ТЭНа показания сопротивления на приборе будут близки к расчетным. При замыкании внутри ТЭНа показатель будет равен нулю. Если же прибор показывает единицу, то это означает обрыв ТЭНа.

— Идет проверка пробоя ТЭНа на корпус. Мультиметр переводится в режим «зуммер» (прозвонки). Один его щуп подключается к выводу ТЭНа, а второй – к его корпусу либо к клемме заземления.

ВАЖНО! Зуммер мультиметра не будет пищать при отсутствии пробоя на корпус. Появление писка зуммера говорит о том, что имеется пробой на корпус, а следовательно, ТЭН требует замены. Это один из наиболее простых и доступных способов проверки исправности трубчатого электронагревателя.

В том случае, если из-за длительного пользования начала портиться изоляция ТЭНа, тоже возможна утечка тока на корпус. Здесь уже следует измерять сопротивление изоляции, и понадобится мегаомметр. Поскольку отсутствует короткое замыкание на корпус, мультиметр этого не покажет.

Проверка ТЭНа с помощью контрольки электрика

В этом случае пользователю не понадобиться никаких специальных измерительных приборов. Это значит, что проверку с помощью контрольки электрика в силах провести практически любой. Ее суть в том, чтобы вместе со спиралью ТЭНа последовательно подключить любую лампочку, а затем всю схему подключить к бытовой электропроводке 220 В.

Как это сделать? Взять шнур с вилкой. Один его конец подсоединить к выбранному вами контактному выводу ТЭНа, а второй – к обычному электрическому патрону. Затем ко второму выводу патрона следует подсоединить любой фрагмент дополнительного провода. Лампочка, соответствующая напряжению 220 В, вкручивается в патрон.

Следующие действия – подключить к свободному концу ТЭНа свободный провод от патрона. Только после этого в розетку вставляется вилка. Если спираль в ТЭНе работоспособная и исправная, то лампа ярко горит. При отсутствии света от лампочки будет очевидным, что в спирали есть обрыв. ТЭН неисправен и не подлежит дальнейшей эксплуатации.

Если на первом этапе проверки горящая лампочка показала исправность ТЭНа, можно продолжить проверку. Вынув вилку из розетки, подсоедините к трубке ТЭНа вывод из патрона. Если лампочка не горит при подключении вилки к розетке – значит, имеется значительное сопротивление изоляции между спиралью и трубкой. ТЭН работоспособен. А вот горящая лампа говорит о пробое изоляции. Данный ТЭН использовать нельзя.

Проверка ТЭНа с помощью индикатора фазы

Наличие под рукой индикатор фазы электрика также дает возможность проверить исправность ТЭНа. С большей достоверностью этот способ позволяет проверить сопротивление изоляции непосредственно между трубкой и нихромовой спиралью. Причина в том, что при проверке индикатором прилагается напряжение свыше 220 В, тогда как при проверке мультиметром – не более 9 В.

Чтобы выполнить такую проверку, прежде всего, следует определить в розетке, где находится фаза. По общепринятым правилам она должна находиться справа. Затем следует соединить проводком один из контактных стержней ТЭНа с фазным выводом.

После этого дотрагиваемся до противоположного контактного стрежня ТЭНа непосредственно жалом индикатора фазы. При этом должна засветиться лампочка индикатора. Затем жалом индикатора фазы следует прикоснуться непосредственно к трубке ТЭНа. В этом случае лампочка уже не должна засветиться. Если все происходит наоборот, это означает:

— обрыв спирали (отсутствие света при прикосновении к противоположному выводу ТЭНа),
— пробой изоляции (т.е. касание трубки спиралью), если индикатор светится при прикосновении к трубке.

ВАЖНО! Этот способ проверки требует предельной осторожности от пользователя. Если прикоснуться оголенной кожей к тем деталям или цепям, которые имеют соединение с проводом фазы, то можно причинить серьезный вред здоровью (включая даже остановку сердца). Проще говоря, при проверках при помощи фазы и контрольки электрика после подключения к розетке нельзя прикасаться к корпусу ТЭНа.

Нестандартные способы проверки ТЭНов

При отсутствии возможности использовать какой-либо из перечисленных выше способов можно прибегнуть к некоторым нестандартным вариантам.

Например, подключить шнур с вилкой непосредственно к выводам ТЭНа и после этого буквально на несколько мгновений вставить вилку в розетку. Нагревание ТЭНа, которое при этом будет происходить, покажет, что он исправен. Но действовать следует осторожно, чтобы не обжечься.

Так же просто можно проверить сопротивление изоляции. Нужно отсоединить один из концов данного шнура (отключенного от розетки) от вывода ТЭНа и подсоединить к трубке. Делать это надо через предохранитель, рассчитанный на ток защиты не выше 5 А.

Теперь можно подключать вилку к розетке и подождать некоторое время. Тут уж счет не идет на секунды. Постепенно нагревание говорит о том, что ТЭН исправен, короткое замыкание спирали с корпусом не наблюдается.

На самом деле существует огромное количество различных способов проверки ТЭНа. Их можно выполнить, например, при помощи стационарного телефонного аппарата. ТЭН просто подключают к разрыву одного из телефонных проводов, которые подключают аппарат к сети. Если после этого позвонить на норме, и будет сигнал, то это означает, что ТЭН нормально работает.

Проверка и подключение электрических ТЭНов

В подключении ТЭНа важным критерием является подбор термостойкого провода с подходящим сечением. В данном случае все напрямую зависит от протекающего по ТЭНу тока. Обычно известными бывают всего лишь два параметра: мощность нагревательного элемента и напряжение питания. В таком случае нужно использовать известную формулу для определения тока, где мощность делится на напряжение.

Приведем самый простой пример: имеем ТЭН мощностью 1 кВТ (1000 Вт) и стандартное напряжение питания 220. Ток в таком случае составит:

I = P/U = 1000/220 = 4,545A.

На основе данных таблиц ПУЭ, такой ток подходит для проводов сечение которых составляет 0,5мм² (11А). А вот, чтобы обеспечить механическую прочность, рекомендовано использовать провода, сечение которых составляет не менее 2,5мм². Именно такие провода используются для подвода электричества к розеткам.

Перед подключением, важно проверить ТЭН на исправность. И даже если он новый и только распакованный. В первую очередь измерьте сопротивление нагревателя и осмотрите изоляцию на целостность. Сопротивление рассчитывается достаточно легко. Возводим напряжение питания в квадрат и разделяем на мощность. Берем уже имеющиеся данные:

220*220/1000=48,4Ом.

Эти цифры должен выдать мультиметр после его подключения к выводам трубчатого нагревателя. В случае обрыва спирали аппарат покажет это. У ТЭНов с другими показателями мощности сопротивление, конечно же, будет иным.

Для того чтобы проверить изоляцию, нужно вымерять сопротивление между стальным корпусом нагревателя и любым из выводов. У изоляционного наполнителя такое сопротивление, что на любом пределе измерений аппарат мультиметра покажет обрыв. При показателе нулевого сопротивления будет понятно, что резистивный элемент, размещенный внутри ТЭНа контактирует с корпусом. Такой казус бывает и с новыми нагревателями.

Для проверки целостности изоляционного материала существует специальный аппарат — мегаомметр. Но, т. к. он есть не у всех можно воспользоваться мультиметром. Эта проверка является обязательной.

Трубчатый нагреватель можно формовать даже после того, как его наполнили изоляционным материалом. Сегодня существует масса различных ТЭНов отличающихся по форме: прямые, U-образные, кольцевые, змеевики и спиральные. Форма подбирается зависимо от оборудования или прибора, в который необходимо установить нагревательный элемент.

В конструкцию некоторых нагревателей входит дополнительная защита. Самым простым ее вариантом является температурный предохранитель. При перегорании такого предохранителя ТЭН не пригоден к работе, но пожар он не спровоцирует. Существуют и более совершенные защитные системы, которые позволяют эксплуатировать нагреватели после их срабатывания. К таковым относят биметаллические пластины: тепло от перегретого нагревателя воздействует на пластину, она изгибается и размыкает контакт, после чего происходит обесточивание нагревательного элемента. После снижения температуры до допустимых значений, пластинка восстановит форму, контакт замкнется, и устройство нагрева вновь заработает.

Как проверить ТЭН стиральной машины мультиметром: прозвонить нагревательный элемент

Нагревательный элемент в стиральной машинке является одной из основных деталей. Внешне он напоминает трубу небольшого диаметра из металла, внутри которой располагается своеобразная спираль. Именно она и нагревается в результате воздействия тока. Происходит это из-за сопротивления, которым обладает спираль. Свободное пространство внутри ТЭНа заполнено диэлектриком, который обладает высоким показателем теплопроводности.

ТЭН в процессе стирки часто нагревается, а затем остывает. В результате этого спираль, расположенная внутри металлической трубки постепенно изнашивается и начинает терять свои качества. Все это приводит к тому, что нагревательный элемент просто перестает работать. Деталь либо замыкается на корпусе, либо перегорает. Вода в процессе стирки не нагревается. Если ТЭН пришел в негодность, то элемент следует заменить. Восстановить работоспособность детали просто невозможно. Однако каждый сможет проверить мультиметром  ТЭН стиральной машины.



Где располагается деталь

В различных моделях стиральных машин нагревательный элемент располагается либо спереди, либо сзади. Как же определить расположение ТЭНа? Если задняя крышка больших размеров, то именно здесь и будет находиться нагревательный элемент. Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть снизу, где находиться ТЭН. При необходимости можно снять заднюю панель стиральной машины. Особых сложностей это не вызовет. Достаточно открутить метизы.

Совет:

Читайте также: Почему стиральная машина не нагревает воду

Как рассчитывается сопротивление ТЭНа

Чтобы проверить нагревательный элемент в стиральной машине, необходимо знать не только, как правильно прозванивать ТЭН мультиметром, но и показатель его сопротивления. Прежде всего, следует вычислить эту величину. Вам потребуются определенные данные:

1. Напряжение, которое подается на водонагреватель. В данном случае показатель U равен – 220 В. Это напряжение, которое присутствует в бытовой сети.
2. Мощность ТЭНа – Р. Определить данный показатель не составит особого труда. Достаточно заглянуть в инструкцию. Зная модель стиральной машины, мощность нагревательного элемента можно посмотреть в интернете.

Смотрите также – Быстрая замена щеток на двигателе стиральной машины своими руками

Узнав все необходимые показатели, можно рассчитать сопротивление – R. Для этого существует формула:

R = U²/P

Это сопротивление возникает в ТЭНе в процессе его использования. Измеряется показатель R в Омах.  Если нагревательный элемент стиральной машины исправен, то мультиметр  должен показать полученную цифру.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его. Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

• Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
• Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется замена ТЭНа.
• Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Проверка ТЭНа на пробой на корпус

Если же мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить пробой детали на корпус. При таком явлении в процессе стирки под прибором могут наблюдаться искры. Это очень опасно. Для проверки мультиметр следует перевести в режим прозвонки. Устройство должно издать писк. После этого на мультиметре загорятся индикаторы. Одним концом приспособления следует прикоснуться к клемме ТЭНа, а вторым – к корпусу либо к клемме заземления. Если мультиметр начал пищать, то нагревательный элемент не исправен, и его необходимо заменить.

Смотрите также:

как прозвонить цепь, проверить на пробой и утечку

Когда стиральная машина не греет воду или вовсе не запускает программу стирки, выдавая ошибку на табло, чаще всего это вышедший из строя тэн. И также в этом случае техника может биться током, а если установлено УЗО — срабатывать защита. Виновники этого — перепады напряжения, жёсткая вода и износ. Точно убедиться в неисправности поможет только проверка тэна стиральной машины мультиметром любой модели.

Коды ошибок при поломке нагревателя: в Samsung — E5 или E6, в Indesit — F07, в Lg — НЕ, в Bosch — F19, в Candy — E05, в некоторых — горит индикатор «нет нагрева воды».

Поиск тэна в стиралке

Для начала необходимо найти нагреватель. Но перед этим обязательно отключите питание с розетки.

Во многих моделях (Indesit, Lg и Ariston) тэн расположен сзади и лишь в Bosch и Siemens — спереди. Если с задней стороны стиральной машины есть большая крышка, закрученная метизами, то наверняка он там. Чтобы добраться до него, достаточно открутить болты и снять крышку.

Ещё один способ определить нахождение тэна — заглянуть в машинку снизу, аккуратно перевернув её набок.

Проверка нагревателя тестером

Инструкция, как проверить тэн стиральной машины мультиметром правильно, довольно проста. Для этого сначала снимите с его клемм все провода для достоверности показаний прибора. Выкручивать и доставать ничего не нужно. Проверка делается в 3 шага:

Первый шаг

Устанавливаем на мультиметре режим измерения сопротивления в диапазоне 200 Ом. И перед тем, как проверить тэн тестером, замыкаем щупы между собой, чтобы убедиться в его точности. Показания на дисплее должны быть равны 0 или близкие к нулю. Далее дотрагиваемся одним щупом к левой клемме тэна, а вторым к правой клемме. Средняя клемма (или крепящий болт) — всегда заземление. Её пока что не трогаем, так как мы проверяем целостность нагревающей спирали.

Если тэн исправен, то мультиметр покажет сопротивление в районе нескольких десятков Ом. К примеру, если мощность нагревателя 1900 Вт (пишется на корпусе тэна и в инструкции к машине), то его сопротивление должно быть равно ± 25.47 Ом.

Высчитывается это по простой формуле:

R=U²/P, где «U» — это напряжение в сети (220 В), а «P» — мощность тэна (в нашем примере — 1900 Вт).

Таким же образом можно определить и мощность тэна, зная только его сопротивление и сетевое напряжение:

P = U²/R.

В том случае, когда прибор показывает «1» (бесконечность), это означает обрыв спирали внутри нагревателя. А если на экране отображается «0», то тэн замкнут (закорочен). В обоих случаях придется покупать новый нагреватель. Его мощность и размеры должны быть идентичными.

Совет! Перед покупкой обязательно обратите внимание, не стоит ли в тэне термодатчик. Дело в том, что в одних моделях стиральных машин он установлен отдельно, а в остальных — в корпусе тэна. Поэтому важно купить такой же (с отверстием под термодатчик либо без).

Желательно в новый тэн переставить родной термодатчик со старого, если он исправен. Или купить с таким же сопротивлением. Обычно оно написано сбоку на пластиковом гнезде. При помощи мультиметра можно убедиться в его исправности, замерив сопротивление на двух контактах. Если окунуть термодатчик в горячую воду, то он должен менять своё сопротивление.

Второй шаг

Устанавливаем мультиметр в режим прозвонки диодов или «зуммер». При замыкании щупов исправный прибор будет издавать писк, а на экране отобразятся нули, что говорит о наличии цепи.

Прикасаемся одним щупом к правой или левой клемме тэна, а вторым щупом к корпусу либо заземляющей клемме. Это делается для того, чтобы определить, не пробивает ли нагреватель на корпус. Если мультиметр запищит, то пробивает. Тэн надо заменить, так как из-за этого машинка может бить током или не запускаться совсем. Если тестер молчит, то всё в порядке.

Финальные действия

Выставьте прибор в режим замера сопротивления на самый высокий диапазон, который есть. В идеале воспользоваться мегаомметром. Сделайте то же, что и в предыдущем пункте. Старайтесь не дотрагиваться руками щупов прибора во время измерения.

Это необходимо для проверки изоляции тэна на ток утечки. Ведь если есть хоть малейшая микротрещина, через которую уходит ток, то совсем скоро она станет больше и нагреватель пробьёт. Кроме того, если в доме установлено УЗО, оно постоянно будет срабатывать и отключать электросеть.

Если показания прибора менее 2 мОм, то тэн лучше сразу заменить. Допустимое сопротивление изоляции считается более 2 мОм. Рекомендуется перед покупкой нового тэна прозвонить цепь и проверить его сопротивление изоляции в магазине.

Проверка тэна без прибора

Когда проверить тэн мультиметром нет возможности, то приблизительно определить его исправность можно с помощью:

• Визуального осмотра: для этого придется открутить и достать тэн из стиральной машины. При очевидных трещинах, черных пригорелых пятнах, вздутиях и грубых царапинах, смело меняйте деталь. Иногда сложно определить состояние нагревателя из-за отложений накипи. Удалите её, замочив тэн в растворе уксуса или лимонной кислоты на 5−6 часов. Кстати, по этой же причине стиральная машина дольше нагревает воду. Кроме того, из-за отложений тэн перегревается внутри и быстро сгорает.
• Индикаторной отвертки с прозвонкой (на батарейке): такой отверткой пробой в нагревателе точно не определить, а вот цепь можно проверить. Для этого пальцем дотроньтесь до первой клеммы, а жалом отвертки до второй питающей клеммы. При этом нужно зажимать пальцем другой руки металлический пятачок на конце отвертки. Если индикатор засветился, то цепь есть и нагревающая спираль в тэне целая. Аналогичный индикатор-тестер можно сделать и самостоятельно.
• Контрольной лампы: такую используют электрики. Обычно тоже делают самостоятельно. Для использования нужны знания и опыт обращения с электричеством. В противном случае не рискуйте. Для проверки надо подать на один контакт нагревателя ноль от сети, а на второй — фазу через лампу. При отсутствии обрыва в тэне лампочка будет гореть.

Всё же мультиметр или мегаомметр предпочтительнее, так как проверить тен на стиральной машине с наибольшей точностью можно только ими. Кстати, эти же методы применимы для проверки нагревателей в бойлерах, утюгах, электрочайниках и т. п.

Как проверить нагревательный элемент мультиметром? — Узнать здесь

Хотя большая часть ремонта и диагностики бытовой техники может быть лучше всего выполнена квалифицированным специалистом по обслуживанию, пользователям необходимо знать, как проверить нагревательный элемент с помощью мультиметра.

В основном, чтобы проверить нагревательный элемент с помощью мультиметра, вы можете использовать режим проверки целостности или сопротивления.

При использовании цифрового или аналогового мультиметра убедитесь, что щупы подключены к мультиметру на одном конце, а свободные концы контактируют с каждой из открытых клемм на нагревательном элементе.Аналоговому мультиметру может потребоваться калибровка. Вы должны получить значимое чтение; в противном случае тест не удался.

Нагревательный элемент — самая важная часть духового шкафа, и он также наиболее подвержен повреждениям, поскольку каждый раз во время работы он подвергается сильному нагреву.

Вы можете проверить, исправен ли элемент, но наиболее убедительные результаты можно получить с помощью мультиметра.

Мультиметры, как правило, недорогие, и вы можете получить простой менее чем за 20 долларов.Вооружившись одним, вы можете проверить свой нагревательный элемент, выполнив следующие действия.

То, что мы будем проверять, — это непрерывность, и больше об этом будет рассказано по мере написания этой статьи.

Также читайте: Как узнать, неисправен ли нагревательный элемент духовки?

Что такое непрерывность?

Прежде чем приступить к тестированию, важно понять, что мы ищем. Электрическая целостность означает, что существует полный путь , по которому течет ток.

Таким образом, при проверке целостности цепи мы проверяем, есть ли постоянный ток в нагревательном элементе между двумя разными клеммами.

Если проверка целостности прошла успешно, это означает, что ток течет и устройство работает должным образом.

Неисправность указывает на то, что нагревательный элемент может быть поврежден и его необходимо заменить. Этот тест используется для множества других электрических устройств.

Также читайте: Как удалить расплавленный пластик с нагревательного элемента духовки?

Мультиметры

Этот мультиметр можно увидеть в режиме проверки целостности цепи.Вы также можете отметить его символ. Источник: Sparkfun

Мультиметры бывают двух видов: аналоговые и цифровые. Кроме того, мультиметр — это полезное электрическое устройство, которое используется для измерения нескольких электрических величин, таких как сопротивление, вольты и ток.

Они маленькие и портативные, и благодаря простоте использования могут очень пригодиться при осмотре ваших электроприборов.

Хотя их основные функции одинаковы, аналоговые и цифровые мультиметры работают немного по-разному.

Большинство мультиметров имеют специальный режим для обеспечения непрерывности. Это представлено небольшой звуковой волной со значком диода.

Читайте также: Почему моя духовка не нагревается должным образом?

Как проверить нагревательный элемент с помощью мультиметра?

Для проверки вам понадобится рабочий мультиметр, нагревательный элемент, который необходимо проверить, и щупы для контакта с клеммами.

Обычно они идут с новым мультиметром.

1. Отключите питание

Поскольку мы имеем дело с электрическими устройствами, обычно первым делом необходимо отключить питание устройства.

В случае духовки вы можете отключить ее от сети или выключить автоматический выключатель.

Отключив питание и убедившись, что устройство изолировано, вы добавляете дополнительный уровень защиты как для себя, так и для устройства на случай, если вы в конечном итоге сделаете ошибку или прикоснетесь к части цепи.

2. Обратитесь к руководству по эксплуатации устройства.

Непосредственно приступить к разборке может быть бесполезно, если вы не знаете точно, где находится нагревательный элемент или винты, удерживающие его на месте.Поэтому, чтобы избежать этого, вам может потребоваться обратиться к руководству пользователя вашего устройства, чтобы получить достоверную информацию.

Ознакомление с руководством может помочь вам безопасно снять нагревательный элемент с устройства и будет неоценимо для определения модели элемента, если вам понадобится его замена.

Кроме того, проверка руководства уведомит вас о любых проблемах с гарантией, которые могут возникнуть в результате этого усилия, поэтому обязательно внимательно его изучите.

3. Отсоедините нагревательный элемент

После того, как первые два шага будут выполнены, следующее, что вам нужно сделать, это найти нагревательный элемент внутри устройства и отсоединить его.

Вы все еще можете получить результаты измерения, пока элемент подключен к устройству, но для достижения наилучших результатов его можно полностью удалить.

Вы сможете не только упростить проведение теста, но и при необходимости проверить наличие других проблем.

4. Настройка мультиметра

Настройка большинства мультиметров проста, вам просто нужно выбрать режим проверки целостности цепи.

Однако на некоторых мультиметрах без проверки целостности цепи для проведения измерений мы будем использовать наименьшее значение сопротивления в сопротивлении.

Для этого отрегулируйте диск так, чтобы он указывал на соответствующее низкое значение сопротивления. Вы также можете выбрать ом с опцией звука, которая будет генерировать звук, если есть непрерывность.

Как только это будет сделано, вы можете пропустить следующий шаг, если вы используете цифровой мультиметр.

5. Калибровка мультиметра

Если вы используете ручной мультиметр, вам может потребоваться дополнительная калибровка, чтобы он работал должным образом.

Все, что вам нужно сделать, это соединить два датчика вместе.Если указатель отклоняется от нуля, используйте поворотный механизм, чтобы вернуть его на ноль, чтобы он был настроен на ошибки.

Этот шаг не требуется для цифрового мультиметра.

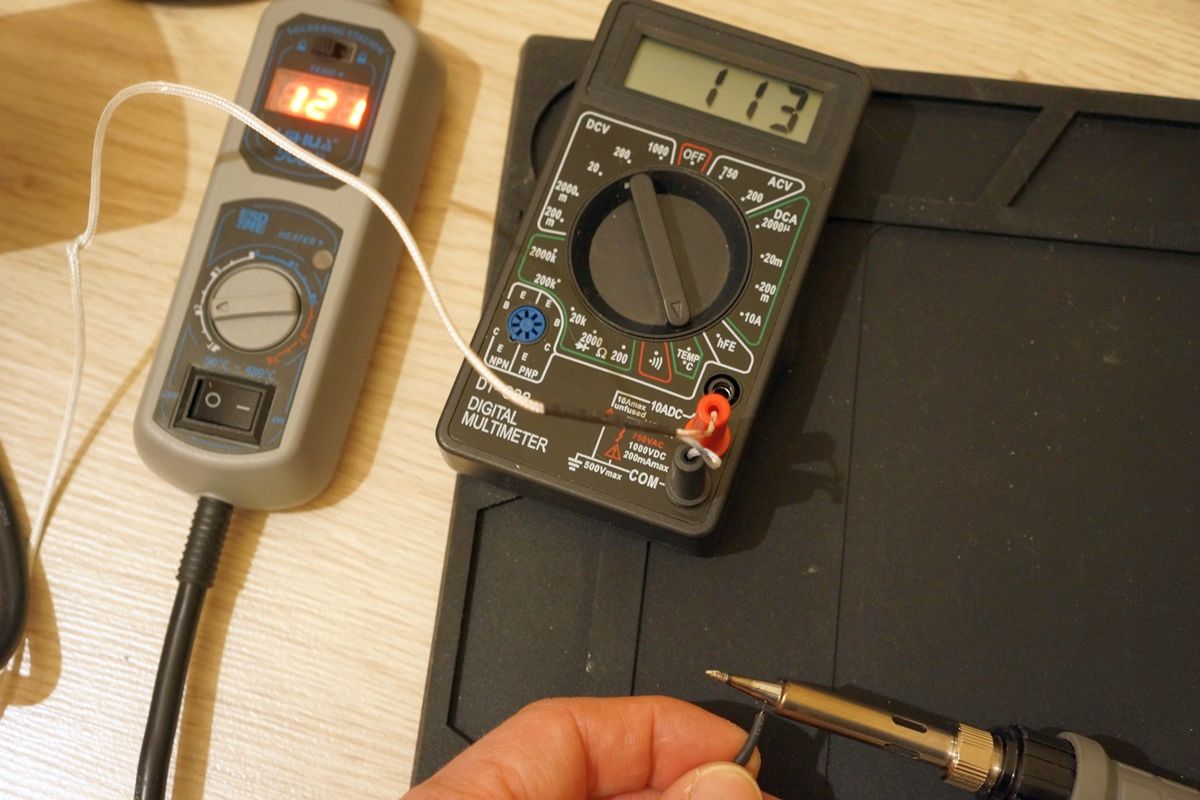

Проверка нагревательного элемента

После успешного выполнения всех шагов вы можете приступить к тестированию нагревательного элемента с помощью мультиметра.

Для этого используйте щупы и убедитесь, что они правильно вставлены в соответствующие гнезда на мультиметре.

Свободными концами соедините первую клемму с одним из концов зонда и используйте другой для контакта с оставшейся клеммой.

Теперь выберите режим проверки целостности. Как упоминалось ранее, режим проверки целостности имеет символ звуковой волны с диодом.

Если у вас НЕТ специального режима проверки целостности цепи, вы можете выбрать режим проверки сопротивления. Это отображается в Ом.

Как только вы это сделаете, запишите показания, которые вы получаете от устройства. Обратите внимание, перемещается ли указатель на аналоговом мультиметре, если он перемещается, а на цифровом — поищите какие-либо изменения.

Понимание результатов

Результаты, которые вы видите на мультиметре, зависят от того, используете ли вы аналоговый или цифровой мультиметр.

Цифровой мультиметр

и аналоговый мультиметр с режимом проверки целостности цепи

Рабочий нагревательный элемент покажет результат как 0 или очень близкий к 0, если у вас есть мультиметр со специальным режимом проверки целостности цепи.

Некоторые мультиметры издают звуковых сигналов, других показывают на экране значение, близкое к 0.

Аналоговый мультиметр БЕЗ режима проверки целостности цепи

Некоторые мультиметры не имеют специального режима проверки целостности цепи. Итак, вы используете тест на сопротивление.

Поскольку большинство бюджетных аналоговых мультиметров не имеют специального режима для проверки целостности цепи, вы проверяете ее с помощью теста сопротивления.

При этом вы обязательно увидите значение. Вы увидите качание иглы, чтобы показать величину имеющегося сопротивления.

В основном, если есть сопротивление, значит, есть непрерывность. Неполная цепь или сломанный нагревательный элемент не покажут никакого сопротивления.

Читайте также: Из чего сделан нагревательный элемент?

Заключение

При регулярном использовании нагревательный элемент все еще может изнашиваться.Хотя это может быть причиной того, что ваше устройство не работает, вы можете использовать тест непрерывности, чтобы проверить, так ли это.

Здесь мы видим, как проверить ТЭН мультиметром. Это не так уж сложно, если внимательно следовать инструкциям.

Результаты, которые вы получите, определят, нужно ли вам заменять элемент, если он выходит из строя, а в случае успеха тест может показать, что у вас может быть другая проблема.

Тем не менее, использование мультиметра может обеспечить очень точные результаты.

Как проверить водонагревательный элемент

Ом

Купить мультиметр Установить аккумулятор. Настройка 1: поверните ручку на 240-250 В переменного тока, чтобы проверить электричество. Настройка 2: Поверните шкалу в положение Ом, чтобы проверить элемент, как показано на этой странице. (символ перевернутой подковы — Ом) 1) Используйте мультиметр для контрольный элемент 2) Не сливать воду из водонагревателя 3) Во время этого испытания питание отключено. Купить: Аналог. мультиметр Мультиметры на Amazon Klein мультиметр Electric тестеры в Amazon клещи для проверки расхода на линии Ресурс: Устранение неисправностей электрического водонагревателя
См. таблица сопротивления холоду	Тест на ом… Ом есть сопротивление Вольт в квадрате, деленное на ватты = омы. Ватты и вольты указаны на конце каждого элемента. Водонагреватель 240 вольт, элементы 4500 ватт: 57600 разделить на 4500 = 12,8 Ом Однако есть есть широкий диапазон результатов, и элемент все еще может быть хорошим. Применимо к холодному элементу, а не к горячему. Холодный сопротивление: измерение Ом на обоих винтах при отсутствии проводов прикреплены к элементу и элемент не нагревается. Горячая вода в баке увеличивает сопротивление элемента. Дайте элементу остыть перед выполнением проверки сопротивления, чтобы вы измеряли холод сопротивление.
	Turn выключатель выключателя Отключите двойной прерыватель 30 А на нагревателе на 240 В Отключите одиночный прерыватель 20 А на нагреватель на 110 В
	Проверка напряжения с помощью бесконтактный тестер напряжения. Преимущество бесконтактного тестера напряжения: простота и безопасность, т.к. провод орехи не снимаются. Никогда не предполагайте, что питание отключено. Прикоснитесь концом тестера к каждому черному, белому и красному проводу. Нажмите кнопку. Если тестер постоянно мигает как аварийный сигнал, значит, напряжение присутствует. если тестер мигает один раз, затем это говорит о том, что напряжение отсутствует. настоящее время. Купить: Бесконтактный тестер напряжения
Изображение большего размера	Проверка напряжения с помощью напряжения тестер. Снимите гайки проводов. Относится к 120 В и 240 В. Test Черный на землю, проверка черного на белое, проверка белого на землю.Если тестер свет горит при любом тесте, электричество присутствует. См. основной контур водонагревателя
	Открытые панели на сторона водонагревателя Не сливайте воду из нагревателя до испытательных элементов. Удалить изоляцию Старое водонагреватели имеют изоляционный элемент покрытия из стекловолокна и термостат. Более новые водонагреватели имеют плотно прилегающую пенопластовую изоляцию. Новейшие резервуары имеют более толстую пенопластовую изоляцию. Утеплитель из пеноматериала непросто обойти.Вам может понадобиться отрежьте пену, чтобы обработать детали. Удалять столько пены, сколько необходимо для доступа к деталям. Изоляция должна быть поставлен обратно, когда закончено. После завершения термостаты и элементы должны быть покрыта изоляция снова, или термостаты подвергаются воздействию холодного воздуха и будет неверно считывать температуру в резервуаре. По окончании всегда лучше поставить на место защитную крышку.
	Снимите пластиковые защитные крышки, которые сидит над элементом. Оттяните язычок вверху, затем снимите или отцепите боковые стороны. Закройте крышки, когда закончите. Купить: Защита клемм верхнего элемента Защита клемм нижнего элемента
Изображение большего размера	Который элемент вы тестируете? Если водонагреватель нагревает воду, то нижний элемент подозревать. Если перегорел верхний элемент, в водонагревателе не будет горячей вода. Протестируйте оба элемента. Если водонагреватель отключает автоматический выключатель, то проверьте оба элемента. и ищите сгоревшую и расплавленную проволоку. Ресурсы: Что делать, если обнаружен расплавленный / сгоревший провод Водонагреватель отключает прерыватель Устранение неисправностей электрического водонагревателя Как работает водонагреватель Как подключить термостаты Проверить электричество на водонагреватель
	Бак должен быть заполнен водой, иначе элементы перегорели…; называется «Сухой огонь». Если вы заменили какой-либо элемент, а водонагреватель все еще не работает … проверить верхний элемент
	Элемент снятия проводов Используйте нос и глаза для проверки на предмет перегоревших / оплавленных деталей и проводов. Если провода обгорели / оплавились, то замените деталь и проверьте провод на целостность. Ресурс: Проверка проводов водонагревателя Купить: Магазин Amazon Tools — Магазин DEWALT Amazon Tools — Магазин Black and Decker Инструменты Amazon — Стэнли
	Элементы с болтовым и винтовым креплением Водонагреватель стандартно поставляется с элементами высокой плотности. Foldback элементы или элементы с низкой плотностью распределяют тепло по более квадратным дюймов поверхности, и лучше работать в условиях очень жесткая вода и некоторые другие водные условия. Если элементы перегорели часто используйте низкую плотность или заменяйте более низкую мощность. Меньшая мощность означает более медленный нагрев и немного меньшую подачу в первый час. Купить: Вода нагревательные элементы элемент низкой плотности ресурс рассчитать первый час
Тест элемент Установить мультиметр на считывание Ом	Хорошо элемент прошел 3 теста: Тест 1: Элемент показывает правильные показания в сопротивлении Тест 2: Нет показаний на мультиметре Тест 3: Нет показаний на мультиметре Поверните шкалу в положение Ом, чтобы проверить элемент Ом перевернут символ подковы Купить: Мультиметры
Изображение большего размера	Вт и номинальное напряжение, напечатанное на конце каждого элемента. Важно: проверка сопротивления зависит от номинальной мощности каждого элемента в ваттах и ​​вольтах. Ресурс: См. диаграмма сопротивления
	Тест 1. Проверьте оба винта. Тест через оба винта элемента и сопротивление должно читать около 12,8 Ом для элемента 240 В и 4500 Вт. Для бака на 30 галлонов с Элементы на 3500 Вт, показания около 16 Ом. Открытое чтение означает, что элемент неисправен. Отсутствие показаний означает, что элемент неисправен. Проверьте мощность в ваттах и ​​вольтах. напечатано на каждом элементе Относится к ХОЛОДНОМУ элементу. Водонагреватель с теплой водой поменяю чтение. Мощность элемента вольт Ом 3500 ватт 240 16 4500 Вт 240 12-13 5500 ватт 240 10-11 Диапазоны могут сильно отличаться, даже с хорошим мультиметром. «Вольт в квадрате», разделенное на ватты = Ом Вольт x вольт — это «вольт в квадрате». 240 вольт x 240 вольт = 57600 вольт в квадрате 57600 вольт в квадрате, деленное на 4500 ватт = 12,8 Ом Ресурс: См. диаграмма сопротивления
	Тест 2: Испытательные винты к металлической оболочке Проверить каждый прикрутить к оголенной металлической части водонагревателя. Проверить оба винта. Если мультиметр показывает никаких Ом вообще, или если стрелка сдвинется хоть немного, то элемент закороченный и потребности замена см. как
	Испытание 3: Испытательный винт к элементу Проверить каждый винт на металлическая основа элемента. Если мультиметр показывает никаких Ом вообще, или если стрелка сдвинется хоть немного, то элемент закороченный и потребности замена
— Результатов —
	Если элемент проходит все 3 теста Элементы в хорошем состоянии и проходит все 3 теста Еще раз проверьте результаты, прежде чем вставлять провода обратно по элементам. Если элементы часто перегорают, установите элемент меньшей мощности. элементов проходит все 3 теста, но водонагреватель еще нет работает Отожмите выключатель полностью, а затем полностью включите Резервуар нагревается 21-40 галлонов в час Ресурс: Устранение неполадок проходной
	Элемент сгорел провод Ресурс: Заменить элемент Проверить провод на целостность
	Элемент плохо Как заменить элемент Электрический нагреватель можно восстановить на полную мощность Водонагреватель должен быть заполнен, чтобы ослабить элемент, но перед этим он должен быть пустым элемент снят Купить: Вода. нагревательные элементы элемент низкой плотности
	Гаечный ключ Оставьте водонагреватель наполненным водой, чтобы ослабить элемент Затем слейте воду из водонагревателя и снимите элемент Купить: Вода Гнездо нагревательного элемента 1-1 / 2 « Гнездо для сверхмощного элемента Camco Элементы Marathon имеют размер 1-7 / 8″

DIY Guide — Home Inspection Insider

Может быть очень неприятно узнать, что в вашем доме нет горячей воды.Горячая вода — чрезвычайно важная часть нашей повседневной жизни, но мы часто считаем само собой разумеющимся, что она всегда будет там. Когда водонагреватель перестает производить горячую воду, вероятной причиной является неисправный нагревательный элемент или термостат.

Итак, как проверить вышедший из строя нагревательный элемент? Вам необходимо отключить питание водонагревателя и снять крышки с нагревательных элементов. С помощью мультиметра нужно будет проверить элемент на целостность. Непрерывность означает отсутствие разрыва электрического тока между двумя точками соединения.Если цепь нарушена, нагревательный элемент неисправен и его необходимо заменить.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Но прежде чем мы перейдем к этому, давайте объясним, как работают нагревательные элементы, а также некоторые другие потенциальные проблемы, связанные с тем, почему у вас нет горячей воды и как работают водонагреватели.

Как работают двойные нагревательные элементы

Обычно в электрическом водонагревателе есть два нагревательных элемента: нижний нагревательный элемент и верхний нагревательный элемент.Каждый нагревательный элемент имеет свой собственный термостат, который управляет нагревательным элементом.

Нижний элемент обычно является виновником, когда водонагреватель медленно нагревается или кончается горячая вода быстрее, чем обычно. Однако, если водонагреватель не производит горячую воду, вероятно, проблема в верхнем элементе.

В водонагревателе со сдвоенным нагревательным элементом, если верхний нагревательный элемент выходит из строя, нижний нагревательный элемент не будет работать независимо от того, исправен он или плох.Это связано с тем, что термостат, прикрепленный к верхнему элементу, также регулирует мощность нижнего термостата и нижнего нагревательного элемента.

Поскольку проблема может быть в любом из элементов, обычно необходимо протестировать оба элемента, чтобы убедиться в этом.

В оставшейся части этой статьи мы обсудим, как проверить элементы водонагревателя с помощью мультиметра и прибора для проверки целостности цепи. Мы также шаг за шагом объясним, как заменить неисправные.

Поиск и устранение неисправностей водонагревателя

Прежде чем предположить, что причиной отсутствия горячей воды является один из нагревательных элементов, вам следует проверить некоторые другие распространенные причины неисправности водонагревателя.

Сначала проверьте, не сработал ли прерыватель в распределительной коробке. Есть несколько причин, по которым сработает прерыватель водонагревателя. Если сработал прерыватель вашего водонагревателя, попробуйте сбросить его, повернув его в положение ВЫКЛ, а затем в положение ВКЛ.

Возможные причины, по которым ваш водонагреватель отключит автоматический выключатель:

• Неисправный нагревательный элемент
• Неисправный термостат
• Электрическое короткое замыкание в электрической цепи

Если нагреватель продолжает отключать автоматический выключатель, вам необходимо проверить оба элемента.Ослабленные или неисправные электрические соединения также могут вызвать срабатывание прерывателя — в этом случае поищите сгоревшие или оплавленные провода на прерывателе цепи или в электрических соединениях в верхней части водонагревателя.

Другой вариант — обнуление водонагревателя. Вот как это сделать:

1. Отключите питание водонагревателя с помощью автоматического выключателя.
2. Снимите верхнюю крышку с верхнего элемента. Он расположен вдоль верхней стороны бака водонагревателя.
3. Нажмите красную кнопку сброса, расположенную над верхним термостатом.
4. Установите крышку на место и снова включите автоматический выключатель.

Если кнопка сброса срабатывает и не сбрасывается, значит, термостат в верхнем или нижнем элементе неисправен.

Как работает электрический водонагреватель

Электрические водонагреватели — удивительно простые устройства.

Стандартная схема управления электронагревателем состоит из двух нагревательных элементов, верхнего термостата, нижнего термостата, проводов и реле верхнего предела с кнопкой сброса.Два элемента контролируются термостатами, к которым каждый подключен.

Температуру термостатов можно установить вручную, в зависимости от марки водонагревателя. Они варьируются от 90 градусов по Фаренгейту до 160 градусов по Фаренгейту. И, конечно же, чем выше настройка термостата, тем больше электроэнергии он потребляет.

Также убедитесь, что оба нагревательных элемента никогда не включаются одновременно. Одновременная работа обоих элементов аннулирует гарантию на водонагреватель.

Кроме того, если водонагреватель новый или отремонтированный, бак следует снова наполнить перед подачей питания на элементы. Если элементы не полностью погрузить в воду, они могут сгореть.

Итак, при первоначальном включении питания верхний термостат посылает электрическую энергию на верхний элемент до тех пор, пока верхняя треть бака не достигнет заданной температуры термостата.

Когда верхняя часть бака нагревается, верхний термостат отключает верхний элемент и передает питание нижнему термостату, который включает нижний элемент.Оставшаяся вода нагревается до минимального значения термостата.

Нижний элемент поддерживает температуру бака, включая и выключая через определенные промежутки времени в течение всего дня и ночи. А если температура воды превышает заданное значение, срабатывает концевой выключатель и отключает питание элементов.

Когда набирается горячая вода, холодная вода быстро заполняет дно резервуара через погружную трубку. Поскольку температура ниже уставки, нижний элемент начинает нагревать воду. Когда он достигает верхней трети, нижний элемент отключается, а верхний элемент включается.Этот тепловой цикл повторяется.

В современных водонагревателях, когда водонагреватель достигает заданной температуры, водонагреватель переходит в режим ожидания для экономии энергии. В среднем современные водонагреватели работают около 2 часов в день.

Помните, что водонагреватели потребляют больше электроэнергии в зимние месяцы, поскольку элементы должны нагреваться дольше, чтобы достичь заданной температуры.

Как проверить элементы водонагревателя

Чтобы определить, вышли ли из строя нагревательные элементы, вы можете использовать бесконтактный тестер напряжения или мультиметр.С мультиметром важно, чтобы вы знали, как интерпретировать показания.

Необходимые инструменты:

Шаг 1. Отключите питание прерывателя цепи

Прерыватель цепи расположен внутри главной электрической панели. Электрические водонагреватели обычно имеют двойной прерыватель на 30 ампер. Найдите выключатель с надписью «Водонагреватель». Если ваши автоматические выключатели не имеют маркировки, возможно, вам придется обратиться к электрику, чтобы он правильно пометил автоматические выключатели.

Шаг 2: Откройте верхнюю и нижнюю боковые панели водонагревателя

Стандартный водонагреватель на 40 галлонов или больше может иметь две панели, расположенные сбоку от бака водонагревателя.Водонагреватели меньшего размера могут иметь только одну панель. Выверните винты, удерживающие панели на месте, и отложите их в безопасное место.

Шаг 3: Удалите изоляцию, покрывающую элементы и термостаты

Изоляционный материал отличается от одного водонагревателя к другому, в зависимости от возраста агрегата. Стекловолокно — синоним старых водонагревателей; у новых есть плотно прилегающая пена, в то время как у последних более толстая пена. Работа с пеной может быть немного сложной, поэтому, вероятно, потребуется ее сократить.

Шаг 4: Снимите пластиковые защитные крышки

После удаления изоляции вы увидите пластиковую крышку над термостатом и нагревательным элементом. Эта пластиковая панель фиксируется на месте. Просто снимите пластиковую панель, чтобы открыть термостаты и нагревательные элементы.

Шаг 5: Используйте бесконтактный тестер напряжения, чтобы проверить, есть ли питание на электрических соединениях

Этот шаг необходим в целях безопасности, просто чтобы убедиться, что на нагревательные элементы нет питания (если вы выключили неправильный выключатель).Поместите наконечник тестера на каждый черный, красный и белый провод. Если тестер неоднократно мигает как сигнал тревоги, это означает, что напряжение присутствует. Если тестер не загорается, значит, напряжение отсутствует, поэтому вы можете проверить элементы.

Шаг 6: Отсоедините провода элемента

Убедитесь, что провода не обгорели или не оплавились. Используйте только глаза и нос. Когда вы обнаружите перегоревшую / расплавленную проволоку, замените деталь.

Шаг 7: Проверьте целостность элементов

Есть два инструмента, которые вы можете использовать для проверки целостности: тестер целостности или мультиметр.

Тестер непрерывности можно использовать тремя основными способами:

1. Закрепите зажим типа «крокодил» на одном из винтов элемента и прикоснитесь щупом к другому винту. Если тестер не загорается, не гудит или не реагирует незначительно, элемент неисправен.
2. Таким же образом прикоснитесь каждым винтом к неизолированной металлической части водонагревателя.
3. Таким же образом прикоснитесь каждым винтом к металлическому основанию элемента.

Если элементы не проходят все три теста, они неисправны и нуждаются в замене.

Мультиметр не так прост, как тестер непрерывности. Он имеет два провода с металлическими зондами, красный и черный. Первым делом установите шкалу мультиметра в положение Rx1k (сопротивление, умноженное на 1000 Ом). Повторите все три теста, как описано выше.

При проверке обоих винтов элемента, как показано в тесте 1, инструмент должен зарегистрировать около 16 Ом для элемента на 3500 Вт, 12-13 Ом для элемента на 4500 Вт и 10-11 Ом для элемента на 5500 Вт.

Если элемент не соответствует указанным выше показаниям или не показывает какие-либо показания, он неисправен.

Если при повторении тестов 2 и 3 стрелка мультиметра движется, значит, элемент неисправен и требует замены.

Если элементы проходят все три теста, проблема может быть в термостате.

Как заменить элементы водонагревателя

Замена нагревательного элемента даже проще, чем его проверка. Убедитесь, что на замене такое же напряжение. Что касается мощности, она может быть такой же или меньшей.Элемент с более низкой мощностью обычно служит дольше, но производит меньше тепла.

Необходимые инструменты:

Перед заменой нагревательных элементов необходимо слить воду из водонагревателя. Пошаговое руководство по сливу воды из водонагревателя см. В нашей статье «Советы по обслуживанию водонагревателя — газовые и электрические водонагреватели в резервуарах». После того, как вы слили воду из водонагревателя, переходите к шагу 1 ниже.

В некоторых видеороликах на YouTube показана замена нагревательного элемента без слива воды из водонагревателя.Я не рекомендую этот метод, потому что, если у вас возникнут проблемы с установкой элемента на место или вам нужно очистить входное отверстие, ведро может не вмещать всю воду из водонагревателя.

Кроме того, слив и промывка водонагревателя — это то, что нужно делать ежегодно, чтобы смыть осадок из водонагревателя. Если нагревательный элемент неисправен, это, вероятно, вызвано коррозией, что означает, что анодный стержень также неисправен и его необходимо заменить.

Воспользуйтесь этой возможностью, чтобы обеспечить тщательное обслуживание вашего водонагревателя.

Шаг 1: Открутите неисправный элемент

С помощью ключа для нагревательного элемента поверните элемент против часовой стрелки, чтобы ослабить его. Вытяните элемент из бака. Убедитесь, что старая пломба полностью удалена.

Шаг 2: Установите новый элемент

Проверьте тип нагревательного элемента вашего водонагревателя. Есть два типа нагревательных элементов; ввинчиваемые нагревательные элементы и фланцевые нагревательные элементы. Если вы не уверены, какой у вас есть, возьмите старый нагревательный элемент с собой в домашний магазин для сравнения.

Вставьте сменный нагревательный элемент в отверстие. Убедитесь, что новое уплотнение, поставляемое с новым нагревательным элементом, находится на месте, и затяните его гаечным ключом для нагревательного элемента.

Шаг 3. Подсоедините провода к нагревательному элементу.

Подсоедините все провода и надежно закрепите их отверткой. Неважно, какой провод к какому терминалу идет.

Совет инспектора: Рекомендуется заменять оба нагревательных элемента одновременно, даже если один все еще находится в рабочем состоянии.Скорее всего, другой элемент находится в таком же состоянии и может выйти из строя в любой момент.

Шаг 4: Наполните водонагреватель

Снимите садовый шланг, закройте сливной кран и откройте кран подачи холодной воды, чтобы наполнить бак водонагревателя. Как только вода выйдет из крана, закройте кран. Проверьте герметичность вокруг нагревательных элементов и при необходимости подтяните.

Шаг 5: Закрепите крышки панели

Установите пластиковую крышку и изоляцию на место.Если термостат подвергается воздействию холодного воздуха, это может повлиять на показания температуры. Установите боковые панели на место и закрепите крепежными винтами.

Шаг 6: Снова включите питание

Включите автоматический выключатель на распределительной коробке. Не включайте питание до наполнения резервуара водой. Это может повредить новые нагревательные элементы. Восстановление займет примерно 1 час.

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Как проверить мощность водонагревателя

Проверка мощности водонагревателя — это первое, что вы должны сделать, если у вас возникла проблема с электрическим водонагревателем.

Электричество может убить вас. Если вы не уверены в своей способности работать с напряжением, обратитесь к специалисту.

Большинство бытовых электрических водонагревателей используют 240 вольт. Это одноэлементные водонагреватели, которые работают от 120 вольт, и одноэлементные водонагреватели, которые работают от 240 вольт. Проверьте этикетку на вашем водонагревателе, чтобы узнать номинальное напряжение.

Прерыватели обычно имеют маркировку, однако они могут быть маркированы неправильно. Перед снятием съемных панелей лучше всего отключить все выключатели.

Типичные ошибки

Отключение неправильного прерывателя — Отключите все прерыватели, пока не будете уверены, какой из них питает водонагреватель.

Использование мультиметра, который не работает — Всегда проверяйте счетчик на розетке, которая, как вы знаете, работает.

Снятие контрольных панелей и изоляции при включенном питании. — Открытая проводка находится прямо под изоляцией.

Проверка отключения питания

Отключите питание водонагревателя. Снимите верхнюю (верхнюю) панель доступа, пластиковую защитную крышку и изоляцию.
Питание поступает на термостат чуть выше кнопки сброса. На этой картинке вы можете видеть, что они пронумерованы 1 и 3.

Каждый провод 120 вольт при включенном питании. Установите ваш измеритель на 120 вольт или выше.

Поместите один датчик на одну из клемм, а другой датчик на резервуар водонагревателя (поцарапайте резервуар датчиком, чтобы получить хорошее заземление) и проверьте показания счетчика. У вас должно быть 0 вольт.

Если у вас есть напряжение, значит отключен не тот прерыватель.

Таким же образом проверьте другой терминал.
У вас не должно быть питания на эфирном терминале.Если вы сделали неправильный выключатель, отключился.

Если у вас 0 вольт с обеих сторон, питание отключено.

Проверить мощность водонагревателя на 240 В

Включите питание снова. Установите мультиметр на 240 вольт переменного тока или выше. Коснитесь каждой клеммы №1 и №3 измерительными щупами.

У вас должно быть показание 240 вольт. Если ваш счетчик показывает отсутствие питания, на одном из выводов все еще может быть 120 вольт
, поэтому ничего не трогайте.

Еще раз проверьте каждый терминал, как вы это делали выше, только на этот раз питание включено.Каждая клемма
должна показывать 120 вольт. Если вы отключили питание на стороне эфира, проблема может быть в выключателе или в том месте, где проводка подключается к водонагревателю, обычно в верхней части резервуара.

Боковое примечание
Если к 240-вольтовому соединению приложено только 120 вольт, на вашем измерителе будет 0 вольт, потому что он не имеет заземления. Вот почему вы должны проверять каждую сторону, используя танк как грунт.

Показания мощности водонагревателя могут варьироваться от 115 до 120 вольт и от 230 до 240 вольт.

Вернуться к началу

1. Дом
›
2. Мощность водонагревателя

Как проверить элемент водонагревателя

Вы знаете, как проверить элемент водонагревателя? Прежде чем начинать тратить деньги на ремонт, важно знать, как сначала оценить нагревательный элемент. Так вы узнаете, работает обогреватель или нет. Вы также получите представление о том, будет ли обогреватель работать тогда, когда он вам больше всего нужен.

Что вызывает выход из строя элемента водонагревателя?

Существует несколько факторов, которые могут привести к выходу из строя водонагревательного элемента, и это может быть только одна из этих вещей или их комбинация.Но самое главное: если вы знаете, что может вызвать проблему, вы сможете предотвратить ее до того, как она случится.

Вот 4 вещи, которые могут вызвать неисправность элемента водонагревателя.

• Жесткая вода — минералы в жесткой воде могут образовывать слой над нагревательным элементом, что затрудняет передачу тепла воде
• Воздушные карманы — если в резервуаре с горячей водой образуются воздушные карманы элемент водонагревателя он не сможет работать просто потому, что для его работы требуется вода
• Скачки напряжения — как и большинство всего электрического — скачок напряжения может вызвать повреждение, и водонагреватель, и его элемент не является исключением
• Электропроводка — если электрический провод изношен или смещен, это может вызвать плохое соединение с водонагревателем и нагревательным элементом

Мы рекомендуем вам проконсультироваться с профессиональным сантехником, если ваш водонагревательный элемент вышел из строя или у вас хроническая болезнь. проблемы с этим.

Как проверить, неисправен ли элемент водонагревателя?

Во-первых, вам понадобится мультиметр для проверки вашего водонагревательного элемента. Этот инструмент очень недорогой и может быть куплен в любом хозяйственном магазине, магазинах Walmart или в Интернете.

Большинство водонагревателей имеют два нагревательных элемента. Тот факт, что один из них вышел из строя или неисправен, не означает, что необходимо заменить оба.

ВАЖНО: Сначала отключите электричество от водонагревателя!

Вы собираетесь проверить каждый элемент водонагревателя с помощью мультиметра.Вот шаги:

1. После того, как вы отключили питание вашего водонагревателя, вы захотите снять панели над нагревательными элементами.
2. Также удалите всю изоляцию и экраны, которые находились под этими панелями.

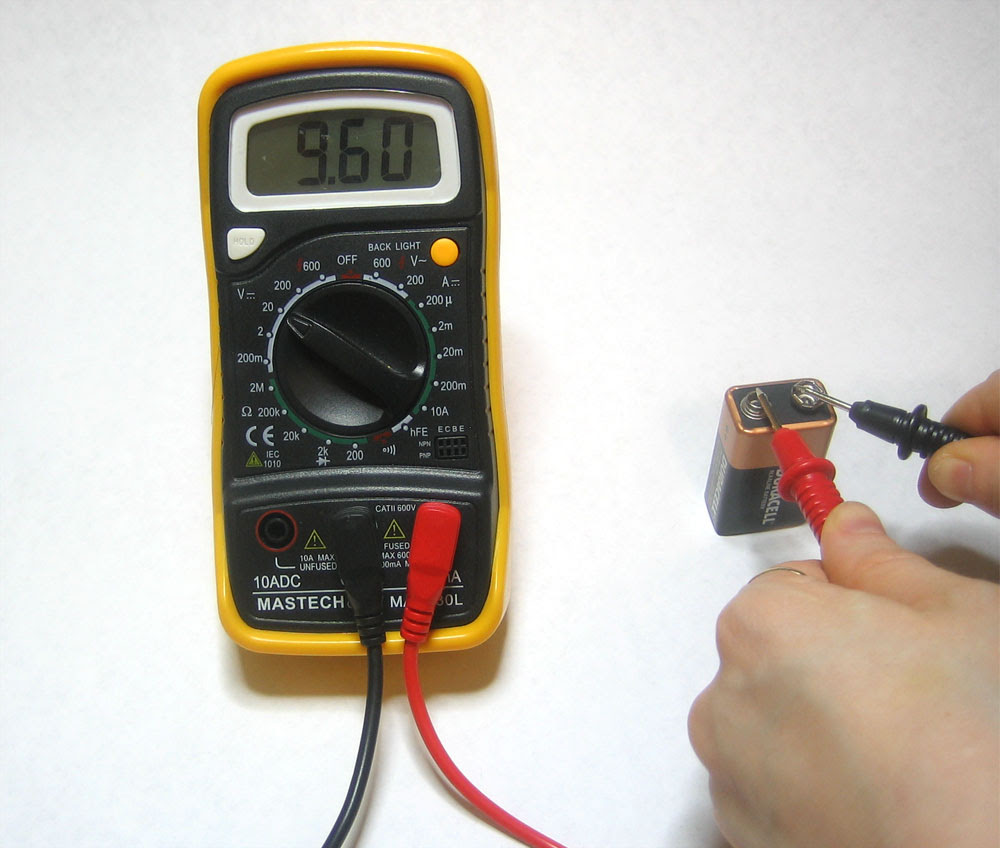

3. Проверьте свой мультиметр, чтобы убедиться, что он работает. Вы можете сделать это, соприкоснув оба контакта друг с другом, и вы должны получить показание около 2,5 Ом.
4. Чтобы дважды убедиться, что ваш водонагреватель не ударит током, поверните шкалу мультиметра на 750 В переменного тока и поместите датчики на верхние винты верхней панели водонагревателя.Вы должны либо не получить показания, либо получить 001. Это означает, что на водонагреватель не поступает питание. Так ты будешь в безопасности.
5. Поверните шкалу мультиметра на минимальное значение сопротивления на вашем измерителе.
6. Коснитесь одним датчиком одного винта нагревательного элемента, а другим датчиком — вторым винтом нагревательного элемента и удерживайте их там одновременно.
7. Вы должны получить показание от 10 до 16 Ом.
8. Затем повторите процесс со вторым нагревательным элементом, если у вас есть второй на вашем водонагревателе.
9. Оба элемента должны давать вам одинаковые номера — если они не совпадают, значит, что-то не так, и вам следует обратиться к профессиональному сантехнику, чтобы проверить их и заменить тот, который вышел из строя.

Вот видео с кратким руководством по тестированию нагревательного элемента.

---

Если у вас есть какие-либо вопросы по элементам водонагревателя или возникли проблемы с ними, позвоните в Atlantis Plumbing сегодня по телефону 770-505-8570.Мы доступны 24 часа в сутки, 7 дней в неделю.

Мы предлагаем услуги водонагревателя в метро Атланта и прилегающих районах.

Округ Фултон, Округ Бартоу, Округ Кобб, Округ Полдинг, Округ Чероки, Округ Гвиннетт и Округ Дуглас.

Acworth GA, Atlanta GA, Austell GA, Cartersville GA, Doraville GA, Douglasville GA, Hiram GA, Kennesaw GA, Lawrenceville GA, Lithia Springs GA, Loganville GA, Mableton GA, Marietta GA, Powder Springs GA, Rockmart GA, Розуэлл GA, Смирна, GA, Такер, GA, Вилла-Рика, GA, Винингс, GA, Вудсток, GA, и окружающие сообщества.

Как проверить обогреватель мультиметром?

Запишите мощность элемента, указанную на стороне лицевой стороны элемента. Поверните шкалу на мультиметре на Rx1k (сопротивление, умноженное на 1000 Ом). Коснитесь одного из винтов на лицевой стороне элемента одним из щупов мультиметра ; поместите оставшийся зонд на оставшийся винт.

Нажмите, чтобы увидеть полный ответ

Учитывая это, что вызывает перегорание нагревательного элемента?

Нагревательный элемент сушилки работает по тому же принципу, что и змеевик в электрическом нагревателе .Он состоит из неизолированного металлического проводника, и когда через него проходит электрический ток, его сопротивление потоку электричества заставляет его нагревать вверх. Если катушка становится слишком горячей, она перегорает.

Кроме того, как я могу проверить свой термостат? Вот как проверить термостат, чтобы убедиться, что он работает:

1. При выключенном питании печи снимите термостат или крышку термостата, чтобы оголить провода.
2. Отвинтите и снимите провода с их клемм.
3. Скрутите оголенные концы двух проводов вместе.
4. Включите печь снова.

Вот почему перегорают нагревательные элементы духовки?

Распространенной причиной этого является возгорание элемента печи . Из-за высоких температур в камере печи нет ничего необычного в том, что сгорает , выдерживая высокие температуры. Без полностью функционирующего элемента духового шкафа ваша духовка не сможет нагреть , а это означает, что ваша духовка бесполезна для приготовления пищи!

Как узнать, исчез ли элемент духовки?

Диагностика нижнего нагревательного элемента Откройте дверцу печи и осмотрите нижний нагревательный элемент .Он должен быть ярко-оранжевым. Если не оранжевого цвета, или , если его части не оранжевого цвета, необходимо заменить нижний нагревательный элемент . После того, как вы закончите тестирование нижнего нагревательного элемента , выключите духовой шкаф .

Как проверить элемент водонагревателя

Водонагреватель для вашего дома — одно из важнейших удобств в жизни. Если вы когда-нибудь принимали холодный душ в январе, вы это прекрасно понимаете.Паршивый элемент в вашем водонагревателе может отказать вам в этой роскоши. Если ваш водонагреватель не работает, то вам стоит проверить элемент. Многие домовладельцы не имеют инструментов и не знают, как проверить элемент водонагревателя. Хорошей новостью является то, что все, что вам нужно, это доступный мультиметр (попробуйте UEI UTL33T ), отвертку и немного знаний.

Как проверить элемент водонагревателя

Бак-водонагреватель обычно состоит из двух элементов.Перед испытанием элемента необходимо отключить питание водонагревателя:

1. Отключите питание — установите соответствующий выключатель, чтобы на водонагреватель не подавалось электричество.
2. Установите мультиметр на 240 В. — к водонагревателю подключены два провода на 120 вольт, поэтому обязательно подготовьте мультиметр к этому напряжению. В противном случае вы рискуете повредить этот чувствительный инструмент.
3. Прикоснитесь одним из щупов мультиметра к одному из винтов элемента.
4. Заземлите другой датчик — прикоснитесь к бачку водонагревателя.
5. Повторите шаги 3 и 4 для другого соединения — если вы получаете показания в любом случае, значит, питание отключено неправильно. Вам необходимо найти правильный прерыватель и отключить его, прежде чем продолжить.

5-этапное испытание элемента водонагревателя

Теперь, когда вы убедились, что на водонагреватель не подается питание, вы готовы к тестированию.Помните, что в водонагревателе обычно два нагревательных элемента.

1. Установите мультиметр на RX1K.
2. Соедините щупы вместе — стрелка мультиметра должна показывать активность.
3. Снимите провода с элемента — ослабьте винты и снимите проводку.
4. Коснитесь щупами каждого винта элемента. — вы хотите коснуться каждого винта одновременно.Если вы не видите активности стрелкой мультиметра, значит, элемент не работает.

   Иногда этот тест дает ложноотрицательный результат. То, что игла была активна, не означает, что вам нужно покупать новый водонагревательный элемент. У вас может быть заземленный элемент.

5. Проверка заземленного элемента — прикоснитесь к одному из винтов датчиком, а затем коснитесь другим датчиком какой-либо металлической части бака водонагревателя. Если вы видите движение, элемент заземлен и требует замены.

Если элемент заземлен, это может привести к перегреву воды и срабатыванию концевого выключателя верхнего предела, что нарушит работу водонагревателя.
