Как проверить (прозвонить) ТЭН мультиметром?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак,

как проверить ТЭН?



1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U,  Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

R=220²/2000=24,2 Ом.

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа  мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

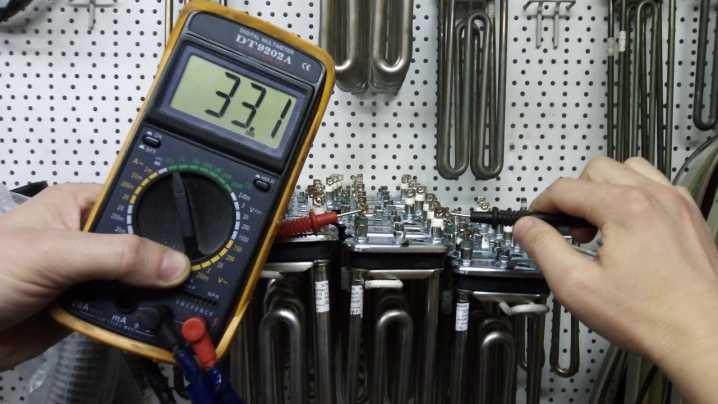

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока:
— от 5 мА для УЗО с уставкой 10 мА;
— от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ  к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Ремонт бойлера своими руками.

Схема подключения бойлера.

Стиральная машина — замена ТЭНа своими руками.

Как проверить ТЭН тестером — как с помощью мультиметра проверить электрический ТЭН

Трубчатые электронагреватели применяются в бытовой и промышленной сфере. Они необходимы для работы такой привычной техники, как стиральная машинка, утюг или чайник. Однако, иногда необходимо понять, нуждается ли ТЭН в замене или ремонте. Проверить ТЭН в домашних условиях очень просто.

Из чего состоит устройство ТЭНа?

Такое устройство, как ТЭН, выполняет функцию преобразования электрической энергии в тепловую. Благодаря этому, он и выполняет нагрев воды. Данные приборы способны работать в самых разнообразных средах, поэтому они изготавливаются из качественного материала. Прежде чем приступить к ремонту, необходимо понять, из каких деталей состоит электрический нагреватель. Это:

• спираль;
• контактный стержень;
• изолятор;
• наполнитель;
• герметик;
• контактные гайки и шайбы;
• трубчатая металлическая оболочка.

Внутренняя конструкция ТЭНа достаточно проста и проверить ее можно быстро, если придерживаться определенного алгоритма действий и использовать качественное оборудование.

Почему могут возникнуть неисправности в трубчатом электронагревателе?

Как правило, при поломке ТЭНа электроприбор перестает нагревать воду. Причин для поломки данного элемента может быть множество, от неисправности выключателя до выхождения из строя системы. Однако, существует несколько наиболее распространенных причин поломки нагревателя:

• нить хромовой спирали оборвалась;
• перегрев нити, который способствует ее расплавлению;
• возникновение большого слоя накипи внутри системы;
• использование ТЭНа не в жидкой среде;
• плохое качество устанавливаемого ТЭНа;
• возникновение короткого замыкания спирали на оболочку из металла.

Можно отметить всего два вида наиболее распространенных проблем, которые возможно проверить тестером в домашних условиях. Этими неисправностями является обрыв спирали и пробой изоляции.

Данные проблемы можно обнаружить, только если проверять трубчатый нагреватель различными способами. Проблемы имеют начало в разных элементах конструкции ТЭНа. Гарантией изоляции служит трубка, находящаяся внутри нагревателя и заполненная песком. Обрыв спирали же образуется уже внутри этой изоляционной трубки и мало с ней связан.

Как проверить ТЭН своими руками?

Проверить состояние трубчатого электронагревателя можно только после определения мощности прибора. Мощность ТЭНа обычно указывается на самом корпусе электронагревателя.

Конечно, прежде чем приступить к проверке, необходимо отсоединить все провода от электроприбора. Проверка ТЭНа служит промежуточным и неотъемлемым шагом между возникновением проблемы и ее непосредственным устранением. Проверка может быть выполнена несколькими способами:

• стрелочным тестером — необходимо коснуться щупами прибора к выводам электронагревателя при этом минимизировав сопротивление, оптимальный уровень сопротивления для спирали узнается при помощи онлайн-калькулятора или рассчитывается по специальным формулам;
• мультимером — он используется в том случае, если спираль не обрывалась, одним концом щупа нужно коснуться к выводу ТЭНа, а другим к трубке, устройство должно показывать значение «1», при других показаниях вероятно короткое замыкание;
• светодиодом и батарейкой (или источником питания) – при подключении светодиода к ТЭНу нужно соблюдать полярность, светящийся светодиод означает то, что спираль не повреждена;
• индикатором фазы — данный вид проверки лучше не осуществлять самостоятельно, поскольку если процедура будет проведена неправильно, то это может нанести серьезный вред здоровью, есть главное условие осуществления данной проверки — не прикасаться к ТЭНу после того, как он был подключен к розетке;
• контролькой электрика — данный вариант проверки основывается на включении лампочки со спиралью в определенной последовательности, после этого происходит подключение схемы к обычной электропроводке мощностью в 220 вольт, а результатом последовательного подключения вилки со шнуром, лампочки, патрона и ТЭНа должно быть яркое свечение лампочки.

Выбор способа проверки зависит от ваших навыков и знаний. Наиболее безопасным и удобным вариантом в домашних условиях считается использование мультимера.

Нужно отметить, что трубчатый электронагреватель считается неисправным в том случае, если в ходе его проверки приборы не показали сопротивления. Узнать, есть ли повреждения в конструкции ТЭНа, можно даже визуально. Например, если вы видите, что на внешних поверхностях прибора есть темные пятна, это значит, что присутствует пробой на корпусе ТЭНа, а, следовательно, его нужно менять.

Как проверить элемент водонагревателя с помощью мультиметра | Главная Руководства

Автор: Cecilia Harsch Обновлено 9 декабря 2018 г.

Электрический водонагреватель использует один или два нагревательных элемента для нагрева воды внутри бака. Когда водонагреватель больше не производит горячую воду, виновником может быть верхний элемент двухэлементного водонагревателя. Если ваш водонагреватель производит немного горячей воды, но не так много, как должен, подозревайте нижний элемент. Если ваш водонагреватель постоянно отключает автоматический выключатель, скорее всего, элемент заземлен и вызывает короткое замыкание. Используйте мультиметр, чтобы определить, повреждены ли ваши элементы и как.

1. 1.

   Выключите выключатель внутри главного электрического щита, подающего питание на водонагреватель. В большинстве электрических водонагревателей используется двухполюсный автоматический выключатель на 30 ампер.

2. 2.

   Найдите панели, прикрепленные винтами к боковой стороне водонагревателя. В зависимости от размера водонагревателя у вас будет одна или две панели. Выверните винты из панелей, чтобы освободить их.

3. 3.

   Снимите изоляцию, которая была открыта при снятии боковых панелей. В зависимости от возраста водонагревателя изоляцией является стекловолокно или экструдированный пенополистирол с закрытыми порами. При снятии изоляции из стекловолокна надевайте защитные очки и перчатки.

4. 4.

   Снимите пластиковую защитную крышку с лицевой стороны элемента. Эта крышка защелкивается и снимается с элемента и термостата.

5. 5.

   Держите бесконтактный детектор напряжения рядом с проводами, подключенными к лицевой панели элемента, и рядом с каждым проводом, подключенным к термостату. Если в водонагревателе все еще есть электричество, датчик напряжения издает звуковой сигнал, а его индикатор мигает.

6. 6.

   Ослабьте два винта элемента. Удалите провода из-под винтов. Запишите мощность элемента, напечатанную на боковой поверхности элемента.

7. 7.

   Поверните шкалу мультиметра на Rx1k (сопротивление, умноженное на 1000 Ом). Коснитесь одного из винтов на лицевой стороне элемента одним из щупов мультиметра; поместите оставшийся щуп на оставшийся винт. Элемент мощностью 3500 Вт должен регистрировать сопротивление 16 Ом, элемент мощностью 4500 Вт — между 12 и 13 Ом, а элемент мощностью 5500 Вт — между 10 и 11 Ом. Замените элемент, если он не регистрируется на мультиметре.

8. 8.

   Оставьте один из щупов касающимся одного из винтов на лицевой стороне элемента. Коснитесь другим щупом любой металлической части водонагревателя. Если стрелка мультиметра двигается, нагревательный элемент заземлен и подлежит замене. Убедитесь, что вы проверили оба винта на лицевой стороне элемента.

9. 9.

   Коснитесь каждого винта одним из щупов мультиметра. Приложите оставшийся зонд к металлическому основанию, прикрепленному к элементу, где он входит в водонагреватель. Элемент неисправен и подлежит замене, если стрелка на лицевой панели мультиметра двигается.

10. 10.

    Прикрепите провода обратно к лицевой стороне нагревательного элемента. Защелкните пластиковую крышку на термостате и элементе. Переустановите изоляцию и прикрепите панели к боковой части резервуара для воды. Включите выключатель водонагревателя.

    Вещи, которые вам понадобятся

Справочные материалы

• Waterheatertimer. org: Как проверить нагревательный элемент
• Water-Heater-Repair-Guide.com: Тестирование водонагревательного элемента
• Семейный мастер на все руки: как пользоваться мультиметром

Писательская биография

Сесилия Харш занимается профессиональным писательством с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, а также опыт групповых тренировок. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала композицию на английском языке.

Как проверить нагревательный элемент

Краткий обзор проверки нагревательного элемента

• Инструменты: Отвертка, цифровой мультиметр, бесконтактный тестер напряжения (дополнительно)
• Шаг 1: Отключите питание
• Шаг 2: Снимите металлические крышки
• Этап 3: Снять изоляцию
• Шаг 4: Найдите нагревательный элемент
• Шаг 5: Убедитесь, что электричество отключено
• Шаг 6: Проверить элемент мультиметром
• Шаг 7: Сборка водонагревателя

Среди нескольких возможных причин, по которым ваш водонагреватель не производит горячую воду, неисправный нагревательный элемент является одной из наиболее распространенных. К счастью, проверка нагревательного элемента — один из самых простых диагностических тестов, которые вы можете провести самостоятельно. Вам не нужно сливать воду из бака или возиться с газовыми, водопроводными или электрическими линиями.

Это также может вас заинтересовать:

Как включить водонагреватель

Прежде чем выложить большие деньги за профессиональный ремонт или полную замену водонагревателя, выполните следующие действия, чтобы выяснить, не виноват ли нагревательный элемент.

Признаки неисправного элемента водонагревателя

Несмотря на простоту проверки элемента, полезно знать наиболее распространенные признаки неисправности нагревательного элемента, чтобы определить, является ли его проверка оправданной. Симптомы неисправного нагревательного элемента включают:

• Теплая вода
• Небольшое количество горячей воды
• Нет горячей воды
• Горячая вода заканчивается быстрее, чем обычно
• Автоматический выключатель водонагревателя постоянно срабатывает

Большинство полноразмерных бытовых водонагревателей имеют два нагревательных элемента (верхний и нижний), но водонагреватели меньшего размера могут иметь только один.

В водонагревателях с двумя элементами каждый служит несколько разной цели. Следовательно, вы обычно можете определить, какой элемент вышел из строя, основываясь на конкретных симптомах, которые вы испытываете.

Признаки неисправности верхнего нагревательного элемента:

• Нет горячей воды
• Горячая вода не достигает температуры, установленной на термостате

Признаки неисправности нижнего нагревательного элемента:

• Небольшое количество горячей воды
• Горячая вода заканчивается быстрее, чем обычно

Если вы испытываете какие-либо из этих симптомов, вы можете быть уверены, что тестирование элементов не будет пустой тратой времени.

Необходимые инструменты

• Отвертка
• Цифровой мультиметр
• Бесконтактный тестер напряжения (дополнительно)

Как проверить нагревательный элемент

Шаг 1. Отключите питание

Поскольку проверка нагревательного элемента связана с работой с электричеством, важно отключить питание вашего водонагревателя, чтобы обеспечить безопасные условия работы. Для этого вам нужно отключить автоматический выключатель, который питает водонагреватель. Этот автоматический выключатель будет расположен в центральной коробке выключателя вашего дома, металлической коробке размером 1 на 2 фута, обычно расположенной в гараже, подвале или под лестницей.

Электрик, проводивший проводку в вашем доме, должен был пометить, какой выключатель подключается к водонагревателю, внутри коробки выключателя. Выключите выключатель, соответствующий вашему водонагревателю, перевернув его в сторону с пометкой «Выкл.». Если выключатель не помечен, либо отключите питание всего дома с помощью главного выключателя (обычно расположенного в верхней части коробки), либо отключите все двойные выключатели — те, в которых два выключателя соединены вместе.

Шаг 2. Снимите металлические крышки

Сбоку водонагревателя должны быть одна или две крышки из металлических пластин. Эти крышки содержат термостат и нагревательный элемент и удерживаются на месте двумя или более винтами, которые обычно имеют крестообразную головку. Удалите эти винты с помощью отвертки или электродрели с соответствующей насадкой.

Шаг 3. Снимите изоляцию и пластиковые крышки

Большинство водонагревателей имеют слой изоляции и тонкий пластиковый экран между металлической крышкой и нагревательным элементом. Изоляция может быть жесткой пеной или гибкой изоляцией из стекловолокна. Вы должны быть в состоянии снять изоляцию из пенопласта вручную целиком, но в некоторых случаях ее, возможно, придется поддеть или вырезать. Изоляцию из стекловолокна, возможно, придется аккуратно срезать канцелярским ножом.

Пластиковый экран обычно прикрепляется к металлическим выступам на водонагревателе. Он должен выскочить после легкого или умеренного нажатия. Следует соблюдать осторожность, чтобы не повредить ни один из этих компонентов, поскольку они будут повторно вставлены после завершения теста.

Шаг 4. Найдите нагревательный элемент

Теперь должны быть видны термостат и нагревательный элемент. Термостат часто имеет прямоугольную форму с несколькими электрическими проводами, соединенными с винтами по обе стороны от него.

Он расположен над нагревательным элементом.

Фактический нагревательный элемент находится внутри резервуара. Видимая часть представляет собой квадратное основание со стороной примерно 1 дюйм (или «конечную точку») с двумя винтами, к которым подведены электрические провода. Эти два винта — это то место, где вы будете проводить тест.

Другие статьи по теме:

• Как повторно зажечь контрольную лампочку водонагревателя
• Не забудьте смыть! Шестиэтапное руководство по промывке газового или электрического водонагревателя
• Безтанковая работа? Решите, подходит ли безбаковый водонагреватель для вашего дома
• Что такое умный водонагреватель?
• 7 контрольных признаков того, что водонагреватель не работает

Шаг 5. Убедитесь, что питание отключено

Убедитесь, что питание отключено с помощью бесконтактного тестера напряжения или мультиметра. Бесконтактный тестер напряжения представляет собой устройство в форме ручки, которое загорается или издает звуковой сигнал при нахождении в непосредственной близости от электрически заряженного («под напряжением») провода. Его просто нужно разместить рядом с электрическими проводами, идущими к термостату и нагревательному элементу, чтобы определить, что электричество отключено. Если он загорается или издает звуковой сигнал, это означает, что провода все еще находятся под напряжением, и электричество не было отключено должным образом.

Для проверки с помощью мультиметра поверните циферблат в положение для переменного тока, которое обычно отображается как «V~». Прикоснитесь красным щупом к одному винту, а черным щупом к другому винту. Вы не должны регистрировать электричество. Если вы видите показания от 110 до 130, это означает, что электричество все еще идет на водонагреватель. Проведите повторный тест после переключения щупов. Поместите красный щуп на винт, где у вас был черный щуп, и черный щуп, где у вас был красный щуп. Это поможет убедиться, что вы получаете надежное чтение.

Шаг 6. Проверьте нагревательный элемент с помощью мультиметра

Функциональность нагревательного элемента определяется сопротивлением в цепи, которое измеряется в омах (Ом).
