Как проверить тэн мультиметром в электрокотле: Как проверить ТЭН тестером — как с помощью мультиметра проверить электрический ТЭН

Как проверить ТЭН тестером — как с помощью мультиметра проверить электрический ТЭН

Трубчатые электронагреватели применяются в бытовой и промышленной сфере. Они необходимы для работы такой привычной техники, как стиральная машинка, утюг или чайник. Однако, иногда необходимо понять, нуждается ли ТЭН в замене или ремонте. Проверить ТЭН в домашних условиях очень просто.

Из чего состоит устройство ТЭНа?

Такое устройство, как ТЭН, выполняет функцию преобразования электрической энергии в тепловую. Благодаря этому, он и выполняет нагрев воды. Данные приборы способны работать в самых разнообразных средах, поэтому они изготавливаются из качественного материала. Прежде чем приступить к ремонту, необходимо понять, из каких деталей состоит электрический нагреватель. Это:

• спираль;
• контактный стержень;
• изолятор;
• наполнитель;
• герметик;
• контактные гайки и шайбы;
• трубчатая металлическая оболочка.

Внутренняя конструкция ТЭНа достаточно проста и проверить ее можно быстро, если придерживаться определенного алгоритма действий и использовать качественное оборудование.

Почему могут возникнуть неисправности в трубчатом электронагревателе?

Как правило, при поломке ТЭНа электроприбор перестает нагревать воду. Причин для поломки данного элемента может быть множество, от неисправности выключателя до выхождения из строя системы. Однако, существует несколько наиболее распространенных причин поломки нагревателя:

• нить хромовой спирали оборвалась;
• перегрев нити, который способствует ее расплавлению;
• возникновение большого слоя накипи внутри системы;
• использование ТЭНа не в жидкой среде;
• плохое качество устанавливаемого ТЭНа;
• возникновение короткого замыкания спирали на оболочку из металла.

Можно отметить всего два вида наиболее распространенных проблем, которые возможно проверить тестером в домашних условиях. Этими неисправностями является обрыв спирали и пробой изоляции.

Данные проблемы можно обнаружить, только если проверять трубчатый нагреватель различными способами. Проблемы имеют начало в разных элементах конструкции ТЭНа. Гарантией изоляции служит трубка, находящаяся внутри нагревателя и заполненная песком. Обрыв спирали же образуется уже внутри этой изоляционной трубки и мало с ней связан.

Как проверить ТЭН своими руками?

Проверить состояние трубчатого электронагревателя можно только после определения мощности прибора. Мощность ТЭНа обычно указывается на самом корпусе электронагревателя.

Конечно, прежде чем приступить к проверке, необходимо отсоединить все провода от электроприбора. Проверка ТЭНа служит промежуточным и неотъемлемым шагом между возникновением проблемы и ее непосредственным устранением. Проверка может быть выполнена несколькими способами:

• стрелочным тестером — необходимо коснуться щупами прибора к выводам электронагревателя при этом минимизировав сопротивление, оптимальный уровень сопротивления для спирали узнается при помощи онлайн-калькулятора или рассчитывается по специальным формулам;
• мультимером — он используется в том случае, если спираль не обрывалась, одним концом щупа нужно коснуться к выводу ТЭНа, а другим к трубке, устройство должно показывать значение «1», при других показаниях вероятно короткое замыкание;
• светодиодом и батарейкой (или источником питания) – при подключении светодиода к ТЭНу нужно соблюдать полярность, светящийся светодиод означает то, что спираль не повреждена;
• индикатором фазы — данный вид проверки лучше не осуществлять самостоятельно, поскольку если процедура будет проведена неправильно, то это может нанести серьезный вред здоровью, есть главное условие осуществления данной проверки — не прикасаться к ТЭНу после того, как он был подключен к розетке;
• контролькой электрика — данный вариант проверки основывается на включении лампочки со спиралью в определенной последовательности, после этого происходит подключение схемы к обычной электропроводке мощностью в 220 вольт, а результатом последовательного подключения вилки со шнуром, лампочки, патрона и ТЭНа должно быть яркое свечение лампочки.

Выбор способа проверки зависит от ваших навыков и знаний. Наиболее безопасным и удобным вариантом в домашних условиях считается использование мультимера.

Нужно отметить, что трубчатый электронагреватель считается неисправным в том случае, если в ходе его проверки приборы не показали сопротивления. Узнать, есть ли повреждения в конструкции ТЭНа, можно даже визуально. Например, если вы видите, что на внешних поверхностях прибора есть темные пятна, это значит, что присутствует пробой на корпусе ТЭНа, а, следовательно, его нужно менять.

Как проверить (прозвонить) ТЭН мультиметром?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак,

как проверить ТЭН?



1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U,  Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

R=220²/2000=24,2 Ом.

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа  мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

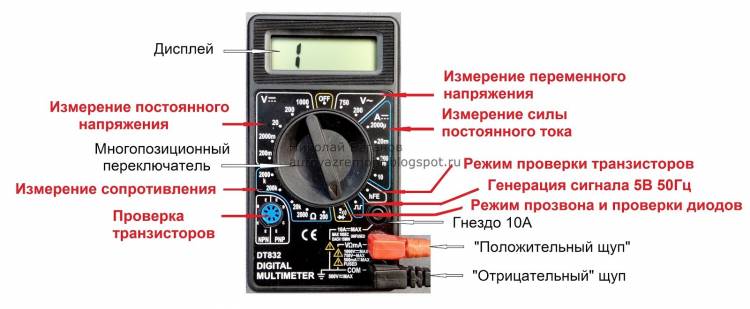

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока:
— от 5 мА для УЗО с уставкой 10 мА;
— от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ  к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Ремонт бойлера своими руками.

Схема подключения бойлера.

Стиральная машина — замена ТЭНа своими руками.

Как проверить нагревательные элементы с помощью мультиметра

Во многих ситуациях домовладелец может подозревать, что нагревательные элементы его электрического водонагревателя вышли из строя: электричество включено, но нет горячей воды или вода не такая горячая, как раньше.

быть. Читайте дальше, чтобы узнать, как найти, снять и проверить нагревательные элементы в электрическом водонагревателе с помощью мультиметра.

Важно отметить, что ТЭНы есть только у электрических водонагревателей. Газовые водонагреватели работают на природном газе или пропане для нагрева воды. Если у вас перестал работать газовый водонагреватель, попробуйте проверить и снова зажечь контрольную лампочку.

Обратитесь к My Georgia Plumber , чтобы получить немедленную помощь в случае возникновения чрезвычайной ситуации с водонагревателем. Мы доступны круглосуточно.

Как проверить нагревательный элемент водонагревателя

Большинство современных электрических водонагревателей бакового типа имеют два нагревательных элемента: один вверху и один внизу. Старые или маленькие электрические водонагреватели могут иметь только один нагревательный элемент. Элементы водонагревателя имеют относительно короткий срок службы. Кроме того, они могут быть ослаблены минеральными отложениями в вашем водоснабжении.

Чтобы проверить ТЭНы в вашем электрическом водонагревателе, вам сначала нужно их найти.

Как найти элементы водонагревателя:

1. Найдите автоматический выключатель водонагревателя на электрощите и выключите его.
2. Найдите и снимите металлическую панель (панели), прикрепленную к боковой стороне водонагревателя. На один нагревательный элемент должна приходиться одна панель.
3. Снимите изоляцию внутри металлической панели. Наденьте резиновые перчатки, чтобы защитить руки.
4. Найдите круглый или шестиугольный предмет диаметром один дюйм с пластиковой пластиной, прикрепленной двумя винтами. Это нагревательный элемент.

Теперь, когда вы нашли нагревательный элемент, вы можете проверить его. Вот как проверить нагревательный элемент с помощью мультиметра:

1. Включите мультиметр и установите его на минимально возможное значение сопротивления (символ сопротивления Ω выглядит как перевернутая подкова). Эта настройка позволит мультиметру измерить величину сопротивления нагревательного элемента.
2. Ослабьте один из винтов нагревательного элемента и отсоедините от него провод (неважно какой).
3. Прикоснитесь одним из щупов мультиметра к ослабленному винту. Прикоснитесь другим щупом к другому винту, прикрепленному к поверхности нагревательного элемента.
4. Если нагревательный элемент работает нормально, показания мультиметра должны составлять от 10 до 30 Ом. Если показания очень низкие или нулевые, нагревательный элемент не работает и его необходимо заменить.
5. Если ваш водонагреватель имеет два нагревательных элемента, проверьте второй элемент таким же образом.
6. Подсоедините провода, замените изоляцию и снова прикрепите металлические крышки.

Если нагревательные элементы находятся в хорошем рабочем состоянии, но у вас все еще есть проблемы с горячей водой, пора обратиться к местному мистеру Рутеру за квалифицированной помощью.

Слесарь-сантехник My Georgia устанавливает водонагреватели в Акворте, Альфаретте, Болл Граунд, Кантоне, Камминге, Кеннесо, Джонс-Крик, Мариетте, Розуэлле, Сэнди-Спрингс, Смирне, Сувани и Вудстоке и вокруг них.

Позвоните одному из наших дружелюбных диспетчеров по телефону 770-268-2331. или забронируйте онлайн, нажав ЗДЕСЬ.

Как проверить нагревательный элемент

Краткий обзор проверки нагревательного элемента

• Инструменты: Отвертка, цифровой мультиметр, бесконтактный тестер напряжения (дополнительно)
• Шаг 1: Отключите питание
• Шаг 2: Снимите металлические крышки
• Этап 3: Снять изоляцию
• Шаг 4: Найдите нагревательный элемент
• Шаг 5: Убедитесь, что электричество отключено
• Шаг 6: Проверить элемент мультиметром
• Шаг 7: Повторная сборка водонагревателя

Среди нескольких возможных причин, по которым ваш водонагреватель не производит горячую воду, неисправный нагревательный элемент является одной из наиболее распространенных. К счастью, проверка нагревательного элемента — один из самых простых диагностических тестов, которые вы можете провести самостоятельно. Вам не нужно сливать воду из бака или возиться с газовыми, водопроводными или электрическими линиями.

Это также может вас заинтересовать: Как включить водонагреватель

Прежде чем выложить большие деньги за профессиональный ремонт или полную замену водонагревателя, выполните следующие действия, чтобы выяснить, не виноват ли нагревательный элемент.

Признаки неисправного элемента водонагревателя

Несмотря на простоту проверки элемента, полезно знать наиболее распространенные признаки неисправности нагревательного элемента, чтобы определить, является ли его проверка оправданной. Симптомы неисправного нагревательного элемента включают:

• Теплая вода
• Небольшое количество горячей воды
• Нет горячей воды
• Горячая вода заканчивается быстрее, чем обычно
• Постоянно срабатывает автоматический выключатель водонагревателя

Большинство полноразмерных бытовых водонагревателей имеют два нагревательных элемента (верхний и нижний), но водонагреватели меньшего размера могут иметь только один.

В водонагревателях с двумя элементами каждый служит несколько разной цели. Следовательно, вы обычно можете определить, какой элемент вышел из строя, основываясь на конкретных симптомах, которые вы испытываете.

Признаки неисправности верхнего нагревательного элемента:

• Нет горячей воды
• Горячая вода не достигает температуры, установленной на термостате

Признаки неисправности нижнего нагревательного элемента:

• Небольшое количество горячей воды
• Горячая вода заканчивается быстрее, чем обычно

Если вы испытываете какие-либо из этих симптомов, вы можете быть уверены, что тестирование элементов не будет пустой тратой времени.

Необходимые инструменты

• Отвертка
• Цифровой мультиметр
• Бесконтактный тестер напряжения (дополнительно)

Как проверить нагревательный элемент

Шаг 1. Отключите питание

Поскольку проверка нагревательного элемента связана с работой с электричеством, важно отключить питание вашего водонагревателя, чтобы обеспечить безопасные условия работы. Для этого вам нужно отключить автоматический выключатель, который питает водонагреватель. Этот автоматический выключатель будет расположен в центральной коробке выключателя вашего дома, металлической коробке размером 1 на 2 фута, обычно расположенной в гараже, подвале или под лестницей.

Электрик, проводивший проводку в вашем доме, должен был пометить, какой выключатель подключается к водонагревателю, внутри коробки выключателя. Выключите выключатель, соответствующий вашему водонагревателю, перевернув его в сторону с пометкой «Выкл.». Если выключатель не помечен, либо отключите питание всего дома с помощью главного выключателя (обычно расположенного в верхней части коробки), либо отключите все двойные выключатели — те, в которых два выключателя соединены вместе.

Шаг 2. Снимите металлические крышки

Сбоку водонагревателя должны быть одна или две крышки из металлических пластин. Эти крышки содержат термостат и нагревательный элемент и удерживаются на месте двумя или более винтами, которые обычно имеют крестообразную головку. Удалите эти винты с помощью отвертки или электродрели с соответствующей насадкой.

Шаг 3. Снимите изоляцию и пластиковые крышки

Большинство водонагревателей имеют слой изоляции и тонкий пластиковый экран между металлической крышкой и нагревательным элементом. Изоляция может быть жесткой пеной или гибкой изоляцией из стекловолокна. Вы должны быть в состоянии снять изоляцию из пенопласта вручную целиком, но в некоторых случаях ее, возможно, придется поддеть или вырезать. Изоляцию из стекловолокна, возможно, придется аккуратно срезать канцелярским ножом.

Пластиковый экран обычно крепится к металлическим выступам на водонагревателе. Он должен выскочить после легкого или умеренного нажатия. Следует соблюдать осторожность, чтобы не повредить ни один из этих компонентов, поскольку они будут повторно вставлены после завершения теста.

Шаг 4. Найдите нагревательный элемент

Теперь должны быть видны термостат и нагревательный элемент. Термостат часто имеет прямоугольную форму с несколькими электрическими проводами, соединенными с винтами по обе стороны от него. Он расположен над нагревательным элементом.

Нагревательный элемент находится внутри бака. Видимая часть представляет собой квадратное основание со стороной примерно 1 дюйм (или «конечную точку») с двумя винтами, к которым подведены электрические провода. Эти два винта — это то место, где вы будете проводить тест.

Другие статьи по теме:

• Как повторно зажечь контрольную лампочку водонагревателя
• Не забудьте смыть! Шестиэтапное руководство по промывке газового или электрического водонагревателя
• Безтанковая работа? Решите, подходит ли безбаковый водонагреватель для вашего дома
• Что такое умный водонагреватель?
• 7 контрольных признаков того, что водонагреватель не работает

Шаг 5. Убедитесь, что питание отключено

Убедитесь, что питание отключено с помощью бесконтактного тестера напряжения или мультиметра. Бесконтактный тестер напряжения представляет собой устройство в форме ручки, которое загорается или издает звуковой сигнал при нахождении в непосредственной близости от электрически заряженного («под напряжением») провода. Его просто нужно разместить рядом с электрическими проводами, идущими к термостату и нагревательному элементу, чтобы определить, что электричество отключено. Если он загорается или издает звуковой сигнал, это означает, что провода все еще находятся под напряжением, и электричество не было отключено должным образом.

Для проверки с помощью мультиметра поверните циферблат в положение для переменного тока, которое обычно отображается как «V~». Прикоснитесь красным щупом к одному винту, а черным щупом к другому винту. Вы не должны регистрировать электричество. Если вы видите показания от 110 до 130, это означает, что электричество все еще идет на водонагреватель. Проведите повторный тест после переключения щупов. Поместите красный щуп на винт, где у вас был черный щуп, и черный щуп, где у вас был красный щуп. Это поможет убедиться, что вы получаете надежное чтение.

Шаг 6. Проверьте нагревательный элемент с помощью мультиметра

Функциональность нагревательного элемента определяется сопротивлением в цепи, которое измеряется в омах (Ом).
