Как работает лазерная рулетка: реверс-инжиниринг / Хабр

Ранее в своей статье я рассказывал о том, как устроены фазовые лазерные дальномеры. Теперь пришло время разобраться с тем, как работают бытовые лазерные рулетки. Разобраться — это не просто заглянуть, что же там внутри, а полностью восстановить всю схему и написать собственную программу для микроконтроллера.

Принцип работы лазерных рулеток

Большинство лазерных рулеток используют фазовый, а не импульсный (времяпролетный, TOF) метод измерения расстояния.

Для целостности этой статьи процитирую часть теории из своей предыдущей статьи:

В фазовом методе, в отличие от импульсного, лазер работает постоянно, но его излучение амплитудно модулируется сигналом определенной частоты (обычно это частоты меньше 500МГц). Отмечу, что длина волны лазера при этом остается неизменной (она находится в пределах 500 — 1100 нм).
Отраженное от объекта излучение принимается фотоприемником, и его фаза сравнивается с фазой опорного сигнала — от лазера. Наличие задержки при распространении волны создает сдвиг фаз, который и измеряется дальномером.
Расстояние определяется по формуле:

Где с — скорость света, f — частота модуляции лазера, фи — фазовый сдвиг.
Эта формула справедлива только в том случае, если расстояние до объекта меньше половины длины волны модулирующего сигнала, которая равна с / 2f.

Если частота модуляции равна 10 МГц, то измеряемое расстояние может доходить до 15 метров, и при изменении расстояния от 0 до 15 метров разность фаз будет меняться от 0 до 360 градусов. Изменение сдвига фаз на 1 градус в таком случае соответствует перемещению объекта примерно на 4 см.
При превышении этого расстояния возникает неоднозначность— невозможно определить, сколько периодов волны укладывается в измеряемом расстоянии. Для разрешения неоднозначности частоту модуляции лазера переключают, после чего решают получившуюся систему уравнений.
Самый простой случай — использование двух частот, на низкой приблизительно определяют расстояние до объекта (но максимальное расстояние все равно ограничено), на высокой определяют расстояние с нужной точностью — при одинаковой точности измерения фазового сдвига, при использовании высокой частоты точность измерения расстояния будет заметно выше.

Так как существуют относительно простые способы измерять фазовый сдвиг с высокой точностью, то точность измерения расстояния в таких дальномерах может доходить до 0.5 мм. Именно фазовый принцип используется в дальномерах, требующих большой точности измерения — геодезических дальномерах, лазерных рулетках, сканирующих дальномерах, устанавливаемых на роботах.
Однако у метода есть и недостатки — мощность излучения постоянно работающего лазера заметно меньше, чем у импульсного лазера, что не позволяет использовать фазовые дальномеры для измерения больших расстояний. Кроме того, измерение фазы с нужной точностью может занимать определенное время, что ограничивает быстродействие прибора.

Как я уже упоминал выше, для повышения точности нужно повышать частоту модуляции излучения лазера. Однако измерить разность фаз двух высокочастотных сигналов достаточно сложно. Поэтому в фазовых дальномерах часто применяют гетеродинное преобразование сигналов. Структурная схема такого дальномера показана ниже. Рассматриваемая мной лазерная рулетка устроена именно так.

В состав дальномера входят два высокочастотных генератора, формирующие два сигнала, близких по частоте. Сигнал с одного из них подается на лазер, сигнал от другого (гетеродина) перемножается с сигналом, принятым фотоприемником. Получившийся сигнал подается на фильтр, пропускающий только низкие частоты (LPF), так что на выходе фильтра остается только сигнал разностной частоты. Этот сигнал имеет очень маленькую амплитуду, и его приходится усиливать, прежде чем подавать на микроконтроллер. Стоит заметить, что сделать низкочастотный усилитель с большим коэффициентом усиления намного проще, чем высокочастотный, что также является преимуществом гетеродинной схемы.

Поскольку в фазовом дальномере измеряется именно

разность фаз сигналов, то в конструкции нужен еще один сигнал — опорный. Его получают перемножением сигналов от обоих генераторов. Оба получившихся низкочастотных сигнала обрабатываются микроконтроллером дальномера, который вычисляет разность фаз между ними.

Отдельно стоит упомянуть, что в большинстве лазерных дальномеров в качестве фотоприемников используются лавинные фотодиоды (APD). Они обладают собственным внутренним усилением сигнала, что уменьшает требования к усилительным узлам дальномера. Коэффициент усиления таких фотодиодов нелинейно зависит от питающего напряжения. Таким образом, если модулировать напряжение питания APD сигналом гетеродина, то смешивание (перемножение) сигналов происходит прямо в самом фотодиоде. Это позволяет упростить конструкцию дальномера, и уменьшить влияние шумов.

В тоже время, у лавинных фотодиодов много недостатков. К ним можно отнести:

Напряжение питания должно быть достаточно высоким — сотня вольт и выше.

Сильная зависимость параметров от температуры.
Достаточно высокая стоимость (по сравнению с другими фотодиодами).

Реверс-инжиниринг лазерной рулетки

В качестве подопытного образца я использовал набор «50M DIY Rangefinder», найденный на просторах Aliexpress (справа приведена фотография включенной рулетки). Насколько я понял, этот набор — внутренности лазерной рулетки «X-40» (сейчас ее можно найти в продаже за 20$). Этот набор я выбрал только потому, что на его фотографиях было видно электронику устройства. По имеющейся у меня информации, схемотехника этой рулетки очень близка к схемотехнике рулетки U-NIT UT390B+, и другим китайским лазерным рулеткам и модулям лазерных дальномеров.

Во время испытаний я смог проверить работу рулетки только на расстоянии в 10 м. Работала она при этом с большим трудом, время измерения было больше 5 секунд. Подозреваю, что даже расстояние в 20 метров она измерить бы уже не смогла, не говоря о заявленных производителем 50 м.

Что же представляет из себя конструкция такой рулетки?

Как видно из фотографий, она достаточно проста. Конструктивно рулетка состоит из блока лазерного дальномера, индикатора и платы с кнопками. Очевидно, что самое интересное — это блок дальномера. Вот так он выглядит вблизи:

С верхней стороны платы расположены две основные микросхемы дальномера — микроконтроллер STM32F100C8T6 и сдвоенный PLL генератор Si5351. Эта микросхема способна формировать два сигнала с частотами до 200 МГц. Именно она формирует сигнал для модуляции лазера и сигнал гетеродина. Также на этой стороне платы расположен смеситель и фильтр опорного (REF) сигнала и часть деталей узла высоковольтного источника напряжения для APD (вверху фотографии).

Так выглядит нижняя сторона блока дальномера:

Из фотографии может быть не понятно, но на самом деле здесь видно две печатные платы — вторая очень маленькая и закреплена вертикально. На этой фотографии хорошо видно выводы лазерного диода, маленький динамик (он постоянно пищал при работе, так что позже я его выпаял). Кроме того, здесь находятся компоненты, формирующие питающие напряжения рулетки.

На маленькой платке расположен лавинный фотодиод со встроенным интерференционным светофильтром и усилитель принятого сигнала. Вот так выглядит эта плата сбоку:

На фотографии справа показан вид лавинного фотодиода через линзу-объектив рулетки.

Следующий этап — восстановление схемы рулетки. Плата довольно маленькая и не очень сложная, хотя и многослойная, так что процесс восстановления схемы занял не очень много времени.
Фото платы с подписанными компонентами:

В одном из китайских интернет-магазинов мне удалось найти картинку с изображением печатной платы модуля лазерного дальномера (версия 511F), которая была очень близка по конструкции с моей платой (версия 512A). Разрешение картинки довольно низкое, зато на ней видно расположение проводников и переходных отверстий под микросхемами.

В дальнейшем я подписал на ней номера компонентов и выделил проводники:

К сожалению, по маркировке части SMD компонентов не удалось определить их названия. Номиналы большинства конденсаторов нельзя определить без выпаивания их из платы. Номиналы резисторов я измерял мультиметром, так что они могут быть определены неточно.

В результате исследования у меня получилась вот такая структурная схема рулетки:

Электрическую схему я разбил на несколько листов:

Схема 1. Микроконтроллер, узел питания и некоторое простые цепи.

Здесь все достаточно просто — тут показаны микроконтроллер STM32, некоторые элементы его обвязки, динамик, клавиатура, некоторые ФНЧ фильтры. Здесь же показан повышающий DC-DC преобразователь напряжения (микросхема DA1), формирующий напряжение питания рулетки.

Рулетка рассчитана на работу от 2 батареек, напряжение которых может меняться в процессе работы. Указанный преобразователь формирует из входного напряжения VBAT постоянное напряжение 3.5 В (несколько необычное значение). Для включения и выключения питания рулетки используется узел, собранный на транзисторной сборке DA2. При нажатии кнопки S1 он включает DC-DC, после чего микроконтроллер сигналом по линии «MCU_power» начинает удерживать DC-DC включенным.

Во время одного из измерений я случайно сжег микросхему этого DC-DC преобразователя (щуп мультиметра соскочил, и замкнул ее ножки). Так как я не смог определить название микросхемы, мне пришлось выпаять ее, и подавать на рулетку напряжение 3.5 В от внешнего источника напряжения.

Снизу на краю платы есть 8 прямоугольных площадок, которые могут использоваться как отладочные или тестовые. Я отметил их на схеме «PMx». Из схемы видно, что все они подключены к выводам микроконтроллера. Среди них есть линии UART. Родная прошивка не ведет никакой активности на этих линиях, линия TX, судя по осциллографу, сконфигурирована на вход.

Также на краю платы есть 6 отверстий-контактов.

На схеме они отмечены «Px». На них выведены линии питания рулетки и линии программирования STM32.

Схема 2. Узел PLL генератора, и узел управления лазерным диодом.

Микросхема PLL генератора Si5351 формирует прямоугольный сигнал, поэтому, чтобы убрать лишние гармоники, сигналы с выхода PLL подаются на два одинаковых полосовых фильтра. Тут же показан смеситель сигналов, собранный на диоде D1 — сигнал с него используется в качестве опорного при измерении разности фаз.

Как можно видеть из схемы, один из сигналов c PLL («LASER_signal») выводится на лазерный диод D3 без каких-либо преобразований. С другой стороны, яркость лазера (которая определяется величиной тока, текущим через него) стабилизируется при помощи аналогового узла, собранного на микросхеме DA3 и окружающих ее компонентах. Реальный уровень яркости лазера этот узел получает от встроенного в лазер фотодиода (он не показан на схеме). При помощи линии «laser_power» микроконтроллер может полностью отключить лазер, а при помощи линии «line10», соединенной с ЦАП микроконтроллера — регулировать яркость лазера. Исследование осциллографом показало, что рулетка постоянно удерживает на этой линии значение 1.4 В, и оно не меняется ни при каких условиях.

Схема 3. Узел питания APD и усилитель сигнала с APD.

Слева здесь показан линейный источник напряжения, формирующий питающее напряжение для усилителя фотодиода (DA5). Эта микросхема формирует напряжение 3.3 В, так что напряжение на ее входе должно быть выше 3.3 В. Насколько я понимаю, именно это служит причиной того, что остальная часть схемы питается от 3.5 В.

Ниже показан повышающий DC-DC преобразователь, собранный на микросхеме DA4, формирующий высокое напряжение (> 80 В) для лавинного фотодиода. Микроконтроллер может изменять величину этого напряжения при помощи линии «MCU_APD_CTRL», соединенной с ЦАП контроллера. Название микросхемы DA4 мне не удалось установить, так что пришлось экспериментально определять, как зависит напряжение на APD от уровня управляющего сигнала. Эта зависимость получается какая-то странная, с ростом величины управляющего сигнала, выходное напряжение падает. В дальнейших экспериментах я использовал несколько константных значений ЦАП, для которых я знал соответствующие им выходные напряжения.

Справа на схеме 3 показана схема маленькой печатной платы. Линиями M1-M8 показаны контактные площадки, соединяющие обе платы. Диод D6 — это лавинный фотодиод (APD). Он никак не промаркирован, так что определить его название и характеристики невозможно. Могу лишь сказать, что он имеет корпус LCC3.

На катод APD по линии M8 подается высокое постоянное напряжение. Также можно видеть, что через конденсатор C41 по линии «APD_modul» к нему подмешивается высокочастотный сигнал от PLL. Таким образом, на APD смешиваются оптический сигнал и сигнал «APD_modul», имеющие разные частоты. В результате этого на выходе APD появляется низкочастотный сигнал, который выделяется полосовым фильтром (компоненты C55, R41, R42, R44, C58, C59).

Далее низкочастотный сигнал усиливается операционным усилителем DA6B (SGM8542). Сигнал с выхода DA6B передается на АЦП микроконтроллера по линии M2. Также этот сигнал дополнительно усиливается транзистором T6 и передается на микроконтроллер по линии M1.
Такое ступенчатое усиление нужно из-за того, что уровень входного сигнала меняется в очень широких пределах.

Кроме того, рядом с APD установлен терморезистор R58, позволяющий определить температуру APD. Как я уже говорил, параметры APD сильно зависят от температуры, и терморезистор нужен для программной компенсации этой зависимости. В процессе работы APD нагревается, и даже это изменяет его характеристики. К примеру, при комнатной температуре из-за собственного нагрева усиление фотодиода падает более чем в 2 раза.

В случае, когда уровня принимаемого сигнала не хватает, микроконтроллер повышает напряжение на APD, таким образом увеличивая усиление. Во время проверки работы рулетки с родной прошивкой я обнаружил, что там есть только два уровня выходного напряжения — 80 и 93 В. Однако в то время я не догадался, что эти уровни могу зависеть от температуры APD, и не проверил, меняются ли в рулетке какие-либо управляющие сигналы при нагреве.

На фотографиях платы видно, что на ней есть контрольные площадки. Я отметил их на схеме и плате: «TPx». Среди них можно выделить:

TP3, TP4 — низкочастотный сигнал с усилителя фотодиода. Именно этот сигнал несет информацию о расстоянии до объекта. При помощи осциллографа можно увидеть, что сигнал имеет частоту 5 кГц, и содержит постоянную составляющую.
TP1 — опорный сигнал. Также имеет частоту 5 кГц и содержит постоянную составляющую. Амплитуда этого сигнала довольно мала — около 100 мВ.
TP5 — высокое напряжение питания лавинного фотодиода.

Программирование

Прежде чем пытаться сделать что-то с родной прошивкой контроллера, я решил снять логическим анализатором обмен между STM32 и PLL, который происходит по I2C шине. Для этого я припаял провода к подтягивающим резисторам шины:

Мне без проблем удалось перехватить обмен между упомянутыми микросхемами и декодировать данные в передаваемых посылках:

Анализ результатов показал, что контроллер всегда только записывает информацию в PLL, и ничего не считывает. При хорошем уровне сигнала один цикл измерений занимает около 0.4 секунд, при плохом уровне сигнала измерения идут значительно дольше.

Видно, что микроконтроллер передает в PLL достаточно крупные посылки с периодом около 5 мс.
Поскольку данных было много, для их анализа я написал специальную программу на Python. Программа определяла и подсчитывала посылки, определяла размер посылок, время между ними. Кроме того, программа выводила названия регистров PLL, в которые производится запись передаваемых байтов.

Как оказалось, каждые 5 мс STM32 полностью перезаписывает основные регистры PLL (длина пакета 51 байт), в результате чего PLL меняет обе частоты. Никакой инициализации PLL рулетка не проводит — то есть пакеты передаваемых данных несут полную конфигурацию PLL. При хорошем уровне сигнала цикл измерений состоит из 64 передач данных.

Далее я добавил в программу расчет частоты по данным, передаваемым в пакетах. Выяснилось, что в процессе измерений рулетка использует четыре частоты модуляции лазера:

162.0 MHz
189.0 MHz
192.75 MHz
193.5 MHz

Частота гетеродина (второй выход PLL) при этом всегда имеет частоту, на 5 кГц меньшую, чем частота модуляции лазера.

Судя по всему, 4 цикла переключения частот (по 5 мс каждый) позволяют обеспечить однократное определение расстояния. Таким образом, проведя 64 цикла, рулетка выполняет 16 измерений расстояния, после чего усредняет и фильтрует результаты, за счет чего повышается точность измерения.

Далее я приступил к написанию своей программы для микроконтроллера рулетки.

После подключения программатора к рулетке компьютер не обнаружил ее микроконтроллер. Насколько я понимаю, это значит, что в родной прошивке интерфейс SWD отключен программно. Эту проблему я обошел, подключив к рулетке линию программатора NRST и выбрав в настройках ST-LINK Utility режим «Connect under reset». После этого компьютер обнаружил контроллер, но, как и ожидалось, родная прошивка была защищена от чтения. Для того, чтобы записать в контроллер свою программу, Flash-память контроллера пришлось стереть.

Первым делом в своей программе я реализовал включение питания аналоговой части дальномера, включение лазера и установку его тока, включение напряжения питания APD. После того, как я убедился, что все напряжения в норме, можно было экспериментировать с PLL. Для теста я просто реализовал запись в PLL тех данных, которые я ранее получил с рулетки.

В результате после запуска своей программы я обнаружил, что на контрольных точках появился сигнал с частотой 5 кГц, амплитуда которого явно зависела от типа объекта, на которые светил лазер. Это значило, что вся аналоговая электроника работает правильно.

После этого я добавил в программу захват аналогового сигнала при помощи АЦП. Стоит отметить, что для измерения разности фаз сигналов микроконтроллер должен захватывать уровни основного и опорного сигналов одновременно или с постоянной задержкой. В STM32F100 последний вариант можно реализовать, используя режим сканирования АЦП. Данные от АЦП при этом логично захватывать в память при помощи DMA, а для того, чтобы данные захватывались с заданной частотой дискретизации, запуск преобразования АЦП должен производиться по сигналу от одного из таймеров.

В результате экспериментов я остановился на следующих параметрах захвата:

— Частота дискретизации АЦП — 50 кГц,
— Количество выборок — 250.
— Суммарное время захвата сигнала — 5 мс.
— Захваченные данные программа контроллера передает на ПК по UART.

Для обработки захваченных данных я написал на C# небольшую программу:

График синего цвета — принятый сигнал, график оранжевого цвета — опорный сигнал (его амплитуда на этом графике увеличена в 20 раз).

На графике снизу показан результат FFT преобразования принятого сигнала.

Используя FFT, можно определить фазу сигнала — нужно рассчитать фазовый спектр сигнала, и выбрать из него значение фазы в точке, соответствующей 5кГц. Отмечу, что я пробовал выводить фазовый спектр на экран, но он выглядит шумоподобным, так что я от этого отказался.

В то же время в действительности на микроконтроллер поступают два сигнала — основной и опорный. Это значит, что нужно вычислить при помощи FFT фазу каждого из сигналов на частоте 5 кГц, а затем вычесть из одного результата другой. Результат — искомая разность фаз, которая и используется для расчета расстояния. Моя программа выводит это значение под графиком спектра.

Очевидно, что использование FFT — не самый подходящий метод определения фазы сигнала на единственной частоте. Вместо его я решил использовать алгоритм Гёрцеля. Процитирую Википедию:

Алгоритм Гёрцеля (англ. Goertzel algorithm) — это специальная реализация дискретного преобразования Фурье (ДПФ) в форме рекурсивного фильтра. … В отличие от быстрого преобразования Фурье, вычисляющего все частотные компоненты ДПФ, алгоритм Гёрцеля позволяет эффективно вычислить значение одного частотного компонента.

Этот алгоритм очень прост в реализации. Как и FFT, он может возвращать комплексный результат, благодаря чему можно рассчитать фазу сигнала. В случае использования этого алгоритма также нужно рассчитать фазы основного и опорного сигналов, после чего вычислить их разность.
Эта же программа для ПК позволяет вычислять разность фаз и амплитуду сигнала при помощи алгоритма Герцеля. Результаты экспериментов показали, что при хорошем уровне сигнала точность измерения разности фаз может доходить до 0.4 градусов (СКЗ по 20 измерениям).

На следующем этапе я написал программу для микроконтроллера, которая сама рассчитывала разность фаз сигналов для трех разных частот модуляции (при помощи алгоритма Герцеля), и передавала результат на ПК. Почему использовались именно три частоты — я объясню позднее. За счет того, что расчеты производятся на самом микроконтроллере, нет необходимости передавать большой объем данных по UART, что значительно увеличивает скорость измерений.

Для ПК была написана программа, которая позволяла захватывать принимаемые данные и логировать их.

Именно на этом этапе я заметил сильное влияние температуры лавинного фотодиода на результаты измерения разности фаз. Кроме того, я заметил, что амплитуда принимаемого светового сигнала также влияет на результат. Кроме того, при изменении напряжения питания APD вышеуказанные зависимости явно изменяются.

Честно говоря, в процессе исследований я понял, что задача определения влияния сразу нескольких факторов (напряжения питания, амплитуды светового сигнала, температуры) на разность фаз достаточно сложна, и, в идеале, требует большого и длительного исследования. Для такого исследования нужна климатическая камера для имитации различных рабочих температур и набор светофильтров для исследования влияния уровня сигнала на результат. Нужно сделать специальный стенд, способный автоматически изменять уровень светового сигнала. Исследования осложняются тем, что при уменьшении температуры растет усиление APD, причем до такой степени, что APD входит в режим насыщения — сигнал на его выходе превращается из синусоидального в прямоугольный или вообще исчезает.

Такого оборудования у меня не было, так что пришлось ограничится более простыми средствами. Я проводил исследования работы дальномера только при двух рабочих напряжениях лавинного фотодиода (Uapd) в 82 В и 98 В. Все исследования шли при частоте модуляции лазера 160 МГц.

В своих исследованиях я считал, что изменения амплитуды светового сигнала и температуры независимо друг от друга влияют на результаты измерения разности фаз.

Для изменения амплитуды принимаемого светового сигнала я использовал специальный подвижный столик с прикрепленной заслонкой, которая могла перекрывать линзу-объектив фотодиода:

С изменением температуры все было сложней. В первую очередь, как я уже упоминал ранее, у APD был заметный эффект саморазогрева, который хорошо отслеживался термодатчиком. Для охлаждения рулетки я накрыл ее коробом из пенопласта с установленным в нем вентилятором, и установил сверху емкость с холодной водой. Кроме того, я пробовал охлаждать рулетку на балконе (там было около 10 °C). Судя по уровню сигнала с термодатчика, оба метода давали примерно одинаковую температуру APD. С нагревом все проще — я нагревал рулетку потоком горячего воздуха. Для этого я использовал резистор, прикрепленный к кулеру — так можно было регулировать температуру воздуха.

У меня не было никакой информации об установленном в рулетке терморезисторе, так что я нигде не пересчитывал результаты преобразования АЦП в градусы. При увеличении температуры уровень напряжения на АЦП падал.

В результате получились такие результаты:

При увеличении Uapd (то есть с ростом усиления) заметно возрастает чувствительность APD к изменениям температуры и изменению уровня сигнала.
При уменьшении амплитуды светового сигнала появляется небольшой сдвиг фазы — примерно +2 градуса при изменении амплитуды от максимальной до минимальной.
При охлаждении APD появляется положительный сдвиг фазы.

Для напряжения 98 В получилась такая зависимость фазового сдвига от температуры (в единицах АЦП):

Можно видеть, что при изменении температуры (примерно от 15 до 40 градусов) разность фаз изменяется более чем на 30 градусов.

Для напряжения 82 В эта зависимость получилась практически линейной (по крайней мере, в том диапазоне температур, где я проводил измерения).

В результате, я получил два графика для двух Uapd, которые показывали связь между температурой и фазовым сдвигом. По этим графикам я определил две математические функции, которые использовал в микроконтроллере для коррекции значения разности фаз. Таким образом, я смог избавиться от влияния изменения внешних факторов на правильность измерений.

Следующий этап — определение расстояния до объекта по трем полученным разностям фаз. Для начала, я решил сделать это на ПК.

В чем тут проблема? Как я уже упоминал ранее, если частота модуляции достаточно высокая, то на определенном расстоянии от дальномера при попытке определить расстояние возникает неоднозначность. В таком случае для точного определения расстояния до объекта нужно знать не только разность фаз, но и число целых фаз сигнала (N), которые укладываются в этом расстоянии.

Расстояние в результате определяется формулой:

Из анализа работы заводской программы рулетки видно, что частоты модуляции лежат в диапазоне 160-195 МГц. Вполне вероятно, что схемотехника рулетки не позволит модулировать излучение лазера с меньшей частотой (я это не проверял). Это значит, что метод определения расстояния до объекта по разности фаз в рулетке должен быть сложнее, чем простое переключение между высокой и низкой частотами модуляции.

Стоит заметить, что из-за того, что частоты модуляции разные, то число целых фаз сигнала в одних случаях может иметь общее значение N, а в других — нет (N1, N2 . ..).

Мне известны только два варианта решения этой задачи.

Первый вариант — простой перебор значений N и соответствующих им расстояний для каждой используемой частоты модуляции.

В ходе такого перебора ищутся такие значения N, которые дают наиболее совпадающие друг с другом расстояния (полного совпадения можно не получить из-за ошибок при измерении разности фаз).

Недостаток этого метода — он требует производить много операций и достаточно чувствителен к ошибками измерения фаз.

Второй вариант — использование эффекта биений сигналов, имеющих близкие частоты модуляции.
Пусть в дальномере используются две частоты модуляции сигнала с длинами волн и , имеющие достаточно близкие значения.

Можно предположить, что на дистанции до объекта количество целых периодов N1 и N2 равны между собой и равны некому значению N.

В таком случае получается такая система уравнений:

Из нее можно вывести значение N:

Получив значение N, можно вычислить расстояние до объекта.

Максимальное расстояние, на котором выполняется вышеупомянутое утверждение, определяется формулой:

Из этой формулы видно, что чем ближе друг к другу длины волн сигналов, тем больше максимальное расстояние.

В то же время, даже на указанной дистанции в некоторых случаях это утверждение (N1=N2) выполнятся не будет.

Приведу простой пример.

Пусть и .
В таком случае .

Но если при этом путь, который проходит свет, равен 1.53м, то получается что для первой длины волны N1 = 0, а для второй N2 = 1.

В результате расчета величина N получается отрицательной.

Бороться c этим эффектом можно, используя знание, что
.
В таком случае можно модифицировать систему уравнений:

Используя эту систему уравнений, можно найти N1.

Применение этого метода имеет определенную особенность — чем ближе друг друг к другу длины волн сигналов модуляции, тем больше влияние ошибок измерения разности фаз на результат. Из-за наличия таких ошибок значение N может вычисляться недостаточно точно, но, по крайней мере, оно оказывается близким к реальной величине.

При определении реального расстояния до объекта приходится производить калибровку нуля. Делается она достаточно просто — на определенном расстоянии от рулетки, которое будет принято за «0», устанавливается хорошо отражающий свет объект. После этого программа должна сохранить измеренные значения разности фаз для каждой из частот модуляции. В дальнейшей работе нужно вычитать эти значения из соответствующих значений разностей фаз.

В своем алгоритме определения расстояния я решил использовать три частоты модуляции: 162.5 МГц, 191.5 МГц, 193.5 МГц — по результатам экспериментов, это было наиболее подходящее количество частот.

Мой алгоритм определения расстояния состоит из трех этапов:

Проверка, не попали ли разности фаз в зону «нулевого» расстояния. В области, близкой к нулю калибровки, из-за ошибок измерения значение разности фаз может «прыгать» — от 0 градусов до 359 градусов, что приводит к большим ошибками при измерении расстояния. Поэтому, при обнаружении, что все три разности фаз одновременно получились близкими к нулю, можно считать, что измеряемое расстояние близко к нулевому значению, и за счет этого отказаться от вычисления величин N.
Предварительное вычисление расстояния по биениям сигналов с частотами 191.5 МГц и 193.5 МГц. Эти частоты выбраны близкими, за счет чего зона определенности получается достаточно большой: , но и результат вычислений сильно подвержен влиянию ошибок измерений. При низком уровне принимаемого сигнала ошибка может составлять несколько метров (несколько длин волн).
Вычисление расстояния методом перебора по разностям фаз сигналов с частотами 162.5 МГц и 191.5 МГц.
Поскольку на предыдущем этапе уже определено приблизительное расстояние, то диапазон перебираемых значений N можно ограничить. За счет этого уменьшается сложность перебора и отбрасываются возможные ошибочные результаты.

В результате у меня получилась вот такая программа для ПК:

Эта программа позволяет отображать данные, передаваемые рулеткой — амплитуду сигнала, напряжение APD, температуру в единицах АЦП, значения разности фаз сигналов для трех частот и вычисленное по ним расстояние до объекта.

Калибровка нуля производится в самой программе при нажатии кнопки «ZERO».

Для автономно работающего лазерного дальномера важно, чтобы усиление сигнала можно было менять, так как при изменении расстояния и коэффициента отражения уровень сигнала может очень сильно меняться. У себя в программе микроконтроллера я реализовал изменение усиления за счет переключения между двумя напряжениями питания APD — 82 В и 98 В. При переключении напряжения уровень усиления менялся примерно в 10 раз.

Я не стал реализовывать переключение между двумя каналами АЦП — «MCU_signal_high», «MCU_signal_low» — программа микроконтроллера всегда использует сигнал только с канала «MCU_signal_high».

Следующий этап — окончательный, заключается в переносе алгоритма расчета расстояния на микроконтроллер. Благодаря тому, что алгоритм был уже проверен на ПК, это не составило особого труда. Кроме того, в программу микроконтроллера пришлось добавить возможность производить калибровку нуля. Данные этой калибровки микроконтроллер сохраняет во Flash памяти.

Я реализовал два различных варианта прошивки микроконтроллера, отличающихся принципом захвата сигналов. В одной из них, более простой, микроконтроллер во время захвата данных от АЦП ничего не делает. Вторая прошивка — более сложная, в ней данные от АЦП одновременно записываются в один из массивов при помощи DMA, и в то же время при помощи алгоритма Герцеля обрабатываются уже захваченные ранее данные. За счет этого скорость измерений повышается практически в 2 раза по сравнению с простой версией прошивки.

Результат вычислений микроконтроллер отправляет по UART на компьютер.

Для удобства анализа результатов я написал еще одну маленькую программу для ПК:

Результаты

В результате мне удалось точно выяснить, как устроена электроника лазерной рулетки, и написать собственную Open source прошивку для нее.

Для меня в процессе написания прошивки наиболее важным было добиться максимальной скорости измерений. К сожалению, повышение скорости измерений заметно сказывается на точности измерений, так что требуется искать компромисс. К примеру, код, приведенный в конце этой статьи, обеспечивает 60 измерений в секунду, и точность при этом составляет около 5-10 мм.

Если уменьшить количество захватываемых значений сигнала, можно повысить скорость измерений. Я получал и 100 измерений в секунду, но при этом влияние шумов значительно увеличивалось.

Конечно же, внешние условия, такие как расстояние до объекта и коэффициент отражения поверхности сильно влияют на отношение сигнал-шум, а следовательно, и на точность измерений. К сожалению, при слишком низком уровне светового сигнал даже увеличение усиления APD не сильно помогает — с ростом усиления растет и уровень шумов.

В ходе экспериментов я заметил, что внешняя засветка лавинного фотодиода тоже значительно увеличивает уровень помех. В модуле, который был у меня, вся электроника открыта, так что для уменьшения помех его приходится накрывать чем-нибудь непрозрачным.

Еще одна замеченная особенность — из-за того, что оптические оси лазера и объектива фотодиода не совпадают, на близких расстояниях (<0.7 м) уровень сигнала значительно падает.

В принципе, уже в таком виде электронику рулетки можно использовать в каком-нибудь проекте, например, в качестве датчика расстояния для робота.

Видео, показывающее работу рулетки:

Напоследок: какие рулетки еще можно встретить?

Здесь я хочу рассказать о конструкциях других лазерных рулеток, о которых можно найти информацию в сети.

В первую очередь стоит отметить проект реверс-инжиниринга лазерной рулетки BOSCH DLE50.
Особенность этой рулетки — в ней в качестве PLL генератора используется заказная микросхема CF325, на которую в интернете нет никакой документации, что заметно усложняет процесс реверс-инжиниринга. Эта ситуация (заказные микросхемы без документации) очень часто встречается в лазерных рулетках, но, похоже, сейчас ситуация начинает меняться — заказные микросхемы начинают заменятся «универсальными».
Используемый в этой рулетке микроконтроллер — ATmega169P.
Еще одна особенность этой рулетки — использование механического узла, управляемого электромагнитом, который позволяет создавать «оптическое короткое замыкание», то есть перенаправляет свет от лазера к фотодиоду по известному пути. За счет того, что длина пути света и коэффициент отражения при этом известны, микроконтроллер может производить различные калибровки (по амплитуде и фазе). Во время работы этого узла лазерная рулетка достаточно громко щелкает.
Вот здесь можно посмотреть фотографии электроники этой рулетки.
Достаточно много что известно про лазерную рулетку UT390B.
Некий энтузиаст смог произвести реверс-инжиниринг протокола отладочного UART интерфейса этой рулетки, и научился управлять ее работой. Есть даже библиотека для Arduino.
На русском про устройство этой рулетки можно почитать здесь.
Как видно из фотографий, электроника этой рулетки достаточно проста, и похожа на ту, что описана в этой статье.
Используемый в этой рулетке микроконтроллер — STM32F103C8. Микросхема PLL: CKEL925 (на нее есть документация).
А вот протокол новой версии рулетки UT390B+ никто пока выяснить не смог. Схемотехника этой рулетки отличается от ее старой версии.
Она еще ближе к схемотехнике моей рулетки — здесь используется микроконтроллер STM32F030CBT6 и PLL Si5351.
Если приглядеться к фотографиям, можно заметить, что в рулетке установлены два лазера.
Судя по всему, два лазера в рулетке сейчас — не редкость. Вот в этом описании устройства еще одной рулетки упоминается, что один из лазеров имеет видимое излучение, и служит только для «целеуказания», а второй лазер — инфракрасный, и используется для измерения расстояния. Интересно, что при этом и лазер, и фотодиод используют одну линзу.
Еще одна рулетка с неизвестным протоколом — BOSCH PLR 15.
Энтузиасты уже пытались разобраться с ее протоколом, но пока в этом никто не преуспел.
Раньше я тоже пробовал выяснить, как работает эта рулетка, и даже частично восстановил схему этой рулетки.
Используемый в этой рулетке микроконтроллер — STM32F051R6. А вот других микросхем высокой степени интеграции в ней просто нет!
Зато фотоприемник здесь использован очень необычный, я никогда не встречал даже упоминаний таких устройств:
Судя по всему, он представляет собой систему на кристалле, и содержит два фотодиода (измерительный и опорный каналы), усилители фотодиодов, цифровую управляющую электронику и АЦП. Сигнал модуляции лазера идет тоже с него. Сам фотоприемник соединен с микроконтроллером через SPI.
Я пробовал перехватывать данные, которые идут по SPI — там присутствуют команды от контроллера датчику и пакеты информации от датчика контроллеру.
Если обработать эти пакеты в Excel — то явно видны синусоиды (то есть используется фазовый способ измерения расстояния). Это значит, что обработкой сигнала в этой рулетке занимается микроконтроллер.
Однако информации по SPI идет очень много, частоты, на которых идут измерения, установить не удалось, так что даже считать с рулетки расстояние — достаточно проблематичная задача.
Кое-какая информация по аналогичной рулетке Bosch GLM 20 собрана здесь.
Различные китайские модули.
В последнее время в китайских интернет-магазинах появилось большое количество модулей лазерных дальномеров (из можно найти по запросу «laser ranging module» и аналогичных ему).
Среди них можно найти и модули, которые выглядят абсолютно так же, как и мой, но продаются они в два раза дороже (40$). Похоже, что это все те же внутренности лазерных рулеток, но с модифицированной прошивкой. Интересно, что среди различных конструкций мне несколько раз попадались дальномеры с двумя одинаковыми микросхемами PLL (судя по всему, эти микросхемы — не заказные).

→ Файлы проекта
→ Инструкция по подключению модуля лазерного дальномера к Arduino

Лазерная рулетка: принцип работы, устройство, возможности, выбор

Читайте в этой публикации:
Лазерная рулетка: устройство и принцип работы
Как выбрать лазерную рулетку: возможности решают все
Как выбрать лазерный дальномер: на что обратить внимание

Семь раз отмерь – один отрежь. Так гласит народная мудрость, позволяющая выполнять работы по изготовлению чего-либо точно и без погрешностей. Именно для этого и был создан такой измерительный инструмент, как рулетка – за время своего существования она претерпела ряд значительных изменений. В старину она представляла собой обычную палку-мерялку, в век механики она приобрела вид скрученной ленты, а в наш век электроники она представляет собой небольшой приборчик, работающий по принципу отражения сфокусированного светового потока (лазерного луча). Лазерная рулетка отличается высокой точностью и широкими возможностями, о которых пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с устройством и принципом работы данного измерительного инструмента, изучим его возможности и критерии выбора.

Как выбрать лазерную рулетку фото

Лазерная рулетка: устройство и принцип работы

Принцип работы лазерного дальномера (рулетки) довольно простой и основан он на способности твердых тел отражать сигналы различного типа – практически так же работает и масса других подобных приборов. Например, эхолот или металлоискатель – разница между ними заключается только в типе используемого излучения. В случае с дальномером используется сконцентрированный световой поток, именуемый лазерным лучом. Специальный излучатель рулетки выпускает луч, который отражается от твердого тела и возвращается назад – отражение улавливает приемник и на основе задержки во времени между выпущенным и принятым сигналом рассчитывается расстояние. Погрешность при этом, в зависимости от расстояния до цели, может составлять максимум 1мм.

Как устроена такая рулетка? Стандартно она представляет собой набор следующих компонентов.

Корпус. В большинстве случаев пластиковый, с противоскользящими и противоударными вставками. Как правило, защищает само устройство от проникновения пыли и влаги.
Лазерный излучатель – в серьезных профессиональных инструментах дополняется оптикой с защитой от запотевания.
Приемник (он же оптический фильтр). Служит для приема отраженного сигнала. Также оборудуется защищающей от запотевания оптикой.
Преобразователь сигнала. Конвертирует световой сигнал в цифровой сигнал.
Дисплей для вывода данных измерения. Как правило, черно-белый, жидкокристаллический.
Блок управления – рабочая плата, запрограммированная в особый режим работы. Именно она отвечает за все расчеты и вообще полностью за адекватную работу лазерного дальномера.
Лазерные дальномеры рулетки фото

Кроме всего прочего, строительный лазерный дальномер укомплектовывается и различными вспомогательными приспособлениями – например, профессиональные модели измерителя комплектуются оптическим прицелом, без которого не обойтись в процессе измерений на большие расстояния. К слову говоря, профессиональные модели лазерной рулетки могут работать на расстоянии до 250м – зрительно (без оптики) правильно определить наводку луча человек физически не в состоянии. Также зачастую применяется штатив, различные пузырьковые уровни и многое другое. В общем, по итогу профессиональное оборудование данного типа может представлять собой полноценный измерительный комплекс.

Как выбрать лазерную рулетку: возможности решают все

Современная измерительная лазерная рулетка может многое, но самое важное из того, что она может делать, это производить точные измерения на определенном расстоянии. Именно на определенном, так как у каждого инструмента имеется свой предел – так называемая дальнобойность. В зависимости от нее, рулетки данного типа разделяются на бытовые и профессиональные – первые способны производить измерения на расстояниях максимум до 60мм, а дальнобойность вторых достигает 250м. Мало того, и тот и другой класс лазерных измерителей расстояний имеет свои ограничения – рулетки производятся с определенной дальностью. Самая «короткая» из них работает на расстоянии до 18м. Дальше они могут иметь различия в дальнобойности с шагом в 10м – чем больше у рулетки этот показатель, тем ее стоимость выше.

Это не единственная возможность инструмента данного типа. Кроме этого, электронная лазерная рулетка может делать и следующие вещи.

Сохранять в памяти сделанные измерения и посредством средств коммуникации передавать их на компьютер – в большинстве случаев здесь используется проводное соединение.
Производить расчеты площади, объема и даже периметра – складывать их или вычислять разницу. В большинстве случаев касательно строительства именно к этому и сводятся все производимые измерения.
Производить косвенные вычисления, используя теорему Пифагора. Довольно важная функция в процессе измерений объектов, к которым нет прямого доступа. К примеру, стоя перед зданием и направляя луч рулетки в его стену, измеритель достаточно легко, а главное с высокой точностью, может определить его высоту.
Вычисление диагоналей – функция именуется «Поиск максимального расстояния». А измерение диагоналей – это лишь ее приятное приложение.
Серьезные дальномеры могут оборудоваться даже автоматическим режимом работы, при котором замерщику приходится только ходить и устанавливать специальные мишени в необходимых местах.
Лазерная рулетка фото

Как ни странно, это еще далеко не все возможности современных лазерных дальномеров – по большому счету, они могут быть дополнены любыми вычислительными программами, которые в быту и в некоторых сферах строительства могут оказаться лишними. Именно по этой причине и существует стандартная комплектация, включающая в себя описанные выше возможности инструмента. Следует понимать, что чем больше возможностей имеет лазерная строительная рулетка, тем больше денег придется выложить за инструмент.

Как выбрать лазерный дальномер: на что обратить внимание

По большому счету, критериев выбора лазерной рулетки не так уж и много – как говорится, их можно сосчитать на пальцах одной руки.

Необходимая дальнобойность. Переплачивать деньги и приобретать рулетку с максимальной дальностью инструментов смысла нет никакого. Если инструмент приобретается для бытового использования дома, то можно останавливать выбор на минимальной дальности. Также измерения на большие расстояния не производятся и в процессе выполнения квартирного ремонта – здесь, конечно, можно взять небольшой запас в пределах десяти-двадцати метров максимум.
Точность измерений. Она зависит от двух факторов – от заводских установок и качества самой рулетки. К примеру, китайская продукция данного типа стоимостью до 20$ не то что точно измерять не умеет, а противоречит сама себе – одно и то же расстояние при каждом измерении показывает разным. Здесь следует быть очень осторожным при выборе.
Функционал. Выбор здесь большой, и человеку придется определиться с самыми важными вещами – как и говорилось выше, наличие определенной функции в инструменте влечет за собой повышение его стоимости. Для бытовых нужд и в процессе ремонта квартир и домов вполне нормально обходиться базовыми комплектациями (это измерение и вычисление площади, периметра и объема).
Электронная лазерная рулетка фото

Это что касается основных моментов выбора, кроме которых существуют и другие, так сказать, не менее важные. К примеру, если планируете часто пользоваться измерителем, то не лишним будет обратить свое внимание на эргономичный дизайн дальномера – как минимум он должен быть удобным в эксплуатации. Если измерения производятся на строительных объектах, то наличие мягкого резинового буфера лишним не окажется – защищенная от ударов при падении рулетка прослужит намного дольше. Естественно, производитель, от которого в полной мере зависит качество продукции – лучше отдать предпочтение дальномеру от известного производителя. Особенно если вы приобретаете его для ежедневного использования.

И в заключение темы о том, как выбирается лазерная рулетка, скажу несколько слов по поводу дополнительной комплектации – в некоторых ситуациях без нее не обойтись. Речь идет как минимум о штативе с возможностью установки площадки в уровень горизонта – на больших расстояниях отклонение от мишени даже на десяток сантиметров влечет за собой большую погрешность. Также на точность измерений оказывает влияние и дрожание руки. В общем, до 60 метров вполне реально обойтись без штатива, а вот при измерениях на большие расстояния он нужен обязательно.

Автор статьи Александр Куликов

Как работает и сколько стоит лазерная рулетка, инструкция по использованию дальномера

Давно присматривался к такому устройству, но отпугивал опыт использования «ультразвуковой» рулетки.
Цена спустилась еще на 1 доллар с прошлых обзоров и я решил взять, стройка то идет…

►комплектация

Прибор поставляется в картонной коробке.

Все аккуратно лежит на своих местах.

вот в такой комплектации.

Дальномер
Инструкция на английском
Сумка на пояс
Ремешок на запястье
Отражающая пластина. Эта карточка не только реклама магазина продавца (за кодом скрывается адрес магазина), но и специальная пластина для помощи в измерении расстояния до зеркальных поверхностей. Не забудьте, что она имеет свою толщину около 1,5мм

►Внешний вид

Сзади отсек для питания. Питается двумя батарейками формата ААА

На боковой стороне расположен уровень и крепление для ремешка.

►тактильные ощущения:
Дальномер очень удобно держать в руке. Кнопки прорезинены, но есть и минус к ним сразу липнет пыль.
Ремешок подойдет тем у кого не очень большая кисть.

►Возможности дальномера

точность: ± 2 мм Поскромничали:) или перестраховались.
автоматический расчет Площади и Объема
измерение с помощью Теоремы Пифагора
Непрерывное измерение
Сложение/Вычитание измерения
метр, дюйм и (фут)
память измерений

►Точность измерений

youtu. be/8w_xDuRAPPQ
с пятой минуты.
Вот здесь я был приятно удивлен, нет даже шокирован:) он измеряет расстояние без погрешности, ну во всяком случае на расстоянии до 1 метра. На больших расстояниях думаю такая точность не нужна будет. имхо.
Покажу измерения в фотографиях, но там из-за угла съемки ощущения что дальномер находится немного не на тех делениях.

Фотографии здесь

Снял видео и там показал как работает (точность) дальномер это не займет много времени. Видео с измерениями начинается с 5:00 минуты

►Минусы
к кнопкам быстро липнет пыль
ремешок не очень большой в диаметре (хотя так точно не спадет)
►плюсы
Точность измерений, здесь он удивил
Простота в использовании
возможность калибровки

►Видео

как выбрать электронную (цифровую) рулетку для строительства, как работает, как пользоваться

Лазерная рулетка незаменима в строительстве и отделке, туризме и лесничестве, во многих других отраслях. Ею можно производить замеры не только в помещениях, но и на улице. Ведь максимальная дальность измерения достигает 250 метров, а с использованием отражателя 900 метров. В отличие от обычной рулетки, электронная измеряет точнее, быстрее и без помощи второго человека. Как правильно выбрать строительный лазерный дальномер?

Устройство и принцип действия лазерной рулетки

Лазерная рулетка представляет собой небольшой прибор, состоящий из оптических и электронных компонентов.

Устройство лазерной рулетки

Корпус. У большинства приборов он сделан из пластика и имеет эргономичные вставки. Корпус защищает устройство от влаги и пыли.
Излучатель сигнала.
Приёмник сигнала.
Преобразователь сигнала. Находится в корпусе. Преобразует световой формат в цифровой.
Дисплей. На него выводятся полученные данные. Выполнен на жидких кристаллах. Для хорошей видимости в дневное время дисплей имеет сильную подсветку.
Электронный блок управления. Расположен внутри корпуса.
Аккумулятор.
Панель управления с кнопками.

Лазерная рулетка не измеряет расстояние в буквальном смысле. Она обрабатывает полученные данные, преобразуя их в расстояние.

Схема работы лазерного дальномера

Принцип действия прибора заключается в следующем:

Пользователь нажимает на кнопку;
Прибор генерирует световой поток и с помощью излучателя посылает его в прямом направлении;
Дойдя до цели, луч возвращается обратно, попадая в приёмник;
Преобразователь конвертирует световой поток в цифровой сигнал;
Процессор вычисляет расстояние исходя из времени прохождения луча туда и обратно, и скорости движения;
Полученный результат выводится на дисплей. Скорость обработки данных у бытовых приборов до 3 секунд, а профессиональные срабатывают за долю секунды.

Функции и применение строительного дальномера

Лазерная рулетка не только измеряет расстояния, но и выполняет другие функции, в зависимости от модели:

Включение в прибор дополнительных функций увеличивает его стоимость.

Видео: обзор функций дальномера для строительства

Применение лазерного дальномера достаточно широко:

строительство;
ремонт и отделка помещений;
производство и монтаж мебели;
монтаж оборудования;
топографическая съёмка;
геодезия;
ландшафтный дизайн;
туризм и альпинизм;
лесничество и охота;
геология и археология;
монтаж рекламных плакатов.

Как выбрать электронную рулетку

При выборе лазерной рулетки определите задачи, для которых вы будете её использовать, чтобы не переплачивать за наличие всевозможных функций прибора. Основные критерии выбора:

класс прибора:
- бытовой. Дальность действия до 60 метров. Погрешность измерений 1,5 мм. Для замеров в квартире, частном доме или дачном участке этого вполне достаточно;
- профессиональный. Дальность действия до 250 метров и выше. Погрешность достигает 1 метра;
класс лазера:
- 1-й класс имеет луч мощностью менее 1 мВт. Цвет зелёный и хорошо виден и безопасен для глаз. Такой тип лазера используется в профессиональных дальномерах;
- 2 класс имеет луч мощностью 1 мВт. Цвет красный. Опасен для человеческого глаза. Используется в бытовых дальномерах;
наличие оптического прицела или визира. На бытовых приборах устанавливается редко;
Дальномер с оптическим прицелом
количество начальных точек отсчёта. Это точки, от которых начинается замер. Их может быть от 1 до 4;
корпус и линзы. На профессиональных устройствах корпус имеет защиту от влаги и пыли. Линзы невосприимчивы к высокой влажности и не запотевают. Такие приборы работают при температурах ниже 50 и выше 50 градусов;
эргономичные вставки и противоударный буфер. Для того чтобы прибор не выскальзывал. Ну а если это произошло, чтобы не разбился. Для стройки полезная опция;
производитель. Очень качественные дальномеры производят Bosch, Stabila и Leica. Среди китайских фирм пользуются спросом ADA и Condtrol;
гарантия и сервис. Гарантия должна быть не менее 1 года. Также уточняйте наличие сервисной мастерской в вашем городе.
комплектация. Некоторые модели комплектуются штативом или очками.
наличие дополнительных функций. В зависимости от вида работ выберите функции, которые должны присутствовать в вашей рулетке.

Для строительства простых измерений расстояния, площади и объёма не достаточно. Присмотритесь к профессиональным приборам с расширенным функционалом.

Как пользоваться цифровым измерительным устройством

Лазерные рулетки разных моделей отличаются функционалом. Рассмотрим самые распространённые варианты используемых функций.

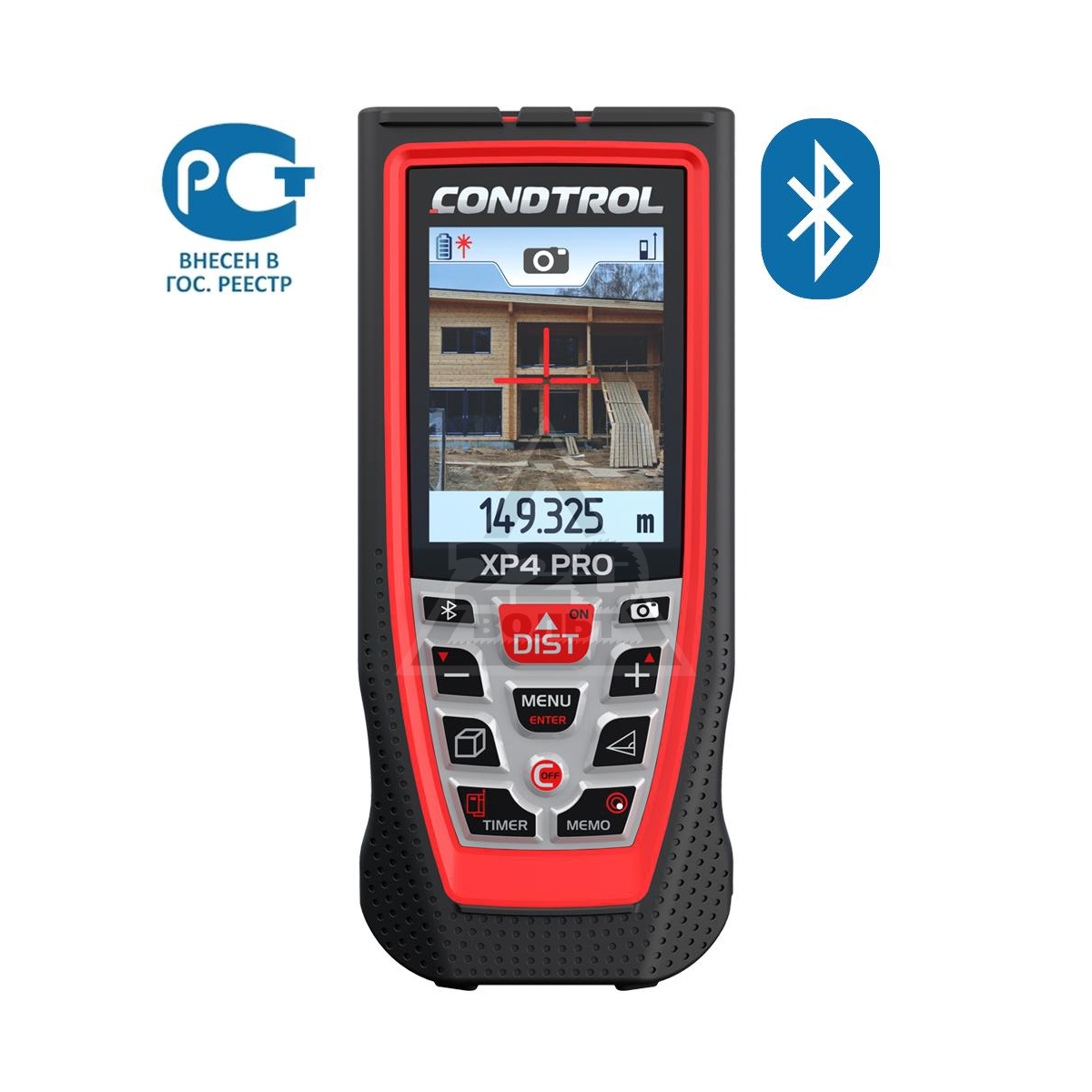

Кнопки панели управления

1 — кнопка включения прибора и запуска измерения;
2 — кнопка активации цифровой камеры;
3 — крестообразный джойстик. В центре расположена кнопка ввода действия и знака «равно»;
4 — кнопка отмены действия и выключения прибора;
5 — с помощью этих кнопок можно запрограммировать часто используемые функции. По одной функции на каждую кнопку;
6 — переход к просмотру и выбору функций;
7 — кнопки для простого сложения и вычитания.

Основные действия:

Что такое лазерные дальномеры лазерные рулетки

Такой инструмент как рулетка знаком абсолютно всем строителям, да и не только им. Этот простой прибор позволяет осуществлять измерение расстояний в пределах нескольких метров. А вот для измерения дистанций в десятки и даже сотни метров такой инструмент совершенно не годится. Именно по этой причине конструкторами был разработан новый измерительный прибор такого же типа — лазерные дальномеры лазерные рулетки, которую вполне можно использовать как полноценный дальномер. С помощью этого замечательного прибора появилась возможность измерения больших расстояний с высокой точностью.

Применяются лазерные рулетки чаще всего в геодезической экспертизе, строительстве, топографии, военной сфере. В индивидуальном пользовании это пока не очень распространенный инструмент, так стоимость его пока что является весьма высокой. Однако постепенно цена лазерной рулетки дальномер уменьшается из-за их массового появления в продаже. Поэтому многие строители всерьез задумываются над приобретением такого полезного инструмента, помогающего экономить массу рабочего времени, повышающего точность измерений и расширяющего возможности определения расстояний.

По какому принципу работает прибор

Компактный лазерный дальномер — это прибор небольшого размера, который удобно располагается в руке. Его можно постоянно носить с собой в кармане одежды, тем более что он и весит очень мало. По форме рулетку можно сравнить с мобильным телефоном. В корпус дальномера встроены лазерные излучатель и приемник. Луч выходит из прибора, достигает измеряемой поверхности, а затем возвращается в приемник. Время прохождения луча автоматически подсчитывается, а электронная система пересчитывает эти показания в дальность до конкретного объекта.

Для определения расстояния прибор включается, прижимается к стене, от которой ведется измерение, а луч направляется на измеряемый объект. После нажатия основной кнопки на корпусе прибора, рулетка подает звуковой сигнал, а на ее дисплее отображается измеренное расстояние.

По каким параметрам выбирать лазерную рулетку

1. Выбирать дальномер необходимо, сообразуясь с теми целями, которые перед вами ставятся. В частности, для работы внутри помещений вполне достаточно будет простой модели с дальностью измерения до 40-50 м. А вот для работы на открытых пространствах следует выбирать модель с дальностью 150-250 м. Зачем приобретать дорогой прибор с огромным диапазоном измерения дальности, если вам это не пригодится.

2. Обращайте внимание на элементы питания. Гораздо удобнее будет эксплуатировать прибор на пальчиковых аккумуляторах или батарейках, чем на «кронах» или «таблетках». Их и заряжать проблематично, и покупать новые элементы накладно.

3. Класс дальномера. Обычно бытовые модели являются более дешевыми, но и точность у них хуже. В этом плане профессиональные приборы являются более качественными, но и более дорогими.

4. Возможность крепления на штативе. Эта функция очень полезна в процессе выполнения геодезических и топографических работ. В строительстве штатив позволяет увеличить точность производимых измерений.

5. Наличие функции вычисления объемов и площадей способно значительно расширить возможности дальномера. Очень часто строителям, наряду с измерением расстояний, приходится рассчитывать объемы или площади помещений. Прибор способен выполнять такие расчеты очень быстро.

6. Современные дальномеры могут иметь очень полезное дополнение — Bluetooth, что дает возможность быстро размещать результаты измерений на компьютерных устройствах.

7. Наличие подсветки дисплея часто помогает при работе в темных помещениях.

8. Материал корпуса. От этого зависит долговечность прибора, целостность при падениях, устойчивость к возможным ударам. Без всего этого в строительстве не обойтись. Разумеется, металлический корпус тут вне конкуренции, но и цена такого прибора выше.

9. Лазерные дальномеры производятся различными компаниями. В продаже имеются и дорогие, за несколько сотен долларов, приборы, и более дешевые аналоги. Чем солиднее бренд, производящий прибор, тем у вас больше шансов приобрести устройство высокого качества. Если же цена рулетки подозрительно мала, то, скорее всего, перед вами находится подделка или качество дальномера очень низкое.

как выбрать электронную (цифровую) рулетку для строительства, как работает, как пользоваться

Автор Александр Макарычев На чтение 11 мин. Просмотров 395 Опубликовано 11.01.2018

В строительстве часто приходится сталкиваться с проблемами при измерении каких-либо параметров конструкции на её труднодоступных участках. Использование ленточной рулетки в таких случаях не будет эффективным. Лазерные дальномеры работают с гораздо большими расстояниями и величинами. Неважно, прямоугольную или трапециевидную форму имеет стена, с помощью лазерной рулетки будет просто измерить её размеры и площадь.

Устройство лазерного дальномера

Лазерный дальномер предназначен для измерения расстояний. Работа этого прибора основана на следующем принципе: он посылает лазерный сигнал, который отражается от объекта и возвращается обратно, измеряет время его прохождения и относительно него высчитывает расстояние до объекта. Большинство современных дальномеров имеет компактную форму и удобны в применении. Чтобы пользоваться таким устройством, не нужно особых умений. Лазерные измерители расстояния получили широкое распространение в астрономии, строительстве, военной отрасли и навигации. Дальномеры также применяются для топографических съёмок.

Фотогалерея: разновидности лазерных дальномеров

: Топографический лазерный дальномер позволяет вычислять расстояние до территорий или участков земли

: Навигационный дальномер помогает определять расстояние до объектов на воде

: Лазерные дальномеры используют в военной отрасли для оружейных прицелов

: Строительным лазерным дальномером можно определять расстояния до стен и высчитывать площадь и объём помещений

В строительстве лазерный дальномер часто используется для измерения расстояния до стен и порогов. С его помощью можно также вычислять площади помещений. Прибор нужно установить на нужную опцию, установить на рабочей поверхности и направить лазер на интересующий объект, например, противоположную стену. Для получения более точных показаний дальномер необходимо устанавливать строго перпендикулярно. Для облегчения этой задачи в строительных лазерных измерителях имеется специальный уровень с пузырьком.

Основные элементы строительного дальномера

Оптический лазерный излучатель — служит для генерирования и посылки луча в нужную точку.
Оптический отражатель — принимает отражённый луч.
Компьютерный преобразователь или микропроцессор.
Встроенная программа вычислений — предназначена для обработки результатов измерений и выдачи их в нужном виде.
Фиксатор дальномера.
Оптический прицел — позволяет направить луч точно в нужное место.
Пузырьковый уровень.Пузырьковый уровень, встроенный в лазерный дальномер, позволяет устанавливать прибор ровно на поверхности

В строительных лазерных дальномерах есть блокнот и калькулятор. Прибор сам будет производить вычисления и сохранять данные в памяти.

Виды дальномеров

По принципу работы лазерные дальномеры разделяются на фазовые и импульсные.

Фазовые измерители

Фазовые дальномеры имеют не очень большую дальность действия, но они намного точнее в силу принципа своей работы и дешевле из-за того, что в них не встраивают дорогой сверхточный таймер.

Фазовый дальномер работает на небольших расстояниях, но имеет хорошую точность и низкую цену

Принцип работы дальномеров такого типа заключается в том, что лазерная волна посылается на объект с одной фазой, а отражаясь, возвращается с другой. Рассчитав сдвиг фаз, прибор определяет расстояние до объекта. Благодаря такому принципу работы измерения фазовым дальномером имеют высокую точность. При необходимости работы на расстояниях, превышающих длину излучаемой волны, прибор посылает сигнал несколько раз, изменяя частоту модуляции. Затем процессор устройства определяет точное расстояние до цели путём решения системы линейных уравнений.

Импульсные измерители

Импульсный дальномер состоит из детектора излучения и импульсного лазера. Он вычисляет расстояние до объекта путём умножения времени прохождения луча на величину скорости света. Импульсные измерители работают на гораздо больших расстояниях, чем фазовые, благодаря более высокой мощности излучаемого импульса. Такие дальномеры часто применяют для военных прицелов.

Сравнение принципов работы импульсных и фазовых измерителей

Фазовый дальномер при измерении расстояния использует модулированный световой сигнал, а импульсный — световой импульс.
Импульсные дальномеры измеряют гораздо большие расстояния, чем фазовые, так как мощность посылаемых импульсов у них гораздо больше.
Импульсный метод измерения расстояния менее точен, чем метод измерения разности фаз. Но благодаря современным методикам обработки сигнала в импульсных дальномерах это различие становится не таким значительным.
Размер отражаемой лазерной точки становится больше с увеличением расстояния. Это справедливо для обоих принципов измерения, хотя отклонение лазера от точки отражения разное, так как отличаются размер и форма лазерного пятна.
Фазовый и импульсный принципы работы различаются также чувствительностью к прерыванию сигнала. При работе под воздействием некоторых внешних факторов (в потоке транспорта, при плохих погодных условиях) фазовый дальномер будет работать хуже, чем импульсный.

Видео: принцип работы лазерного дальномера

Применение и функции лазерного дальномера

С помощью лазерной рулетки можно рассчитать объём, вычислить площадь помещения, замерить сложные недоступные отрезки, определить длину ската крыши и угол его наклона, найти площадь стены с наклоном у потолка, а также её диагональ.

Дополнительные функции некоторых современных дальномеров

Подсветка.
Ватерпас или пузырьковый уровень. Это приспособление чаще всего устанавливают на строительных лазерных рулетках. Оно поможет определить, ровно ли располагается прибор на поверхности.
Визир — специальное устройство, приближающее точку, до которой ведётся измерение. Функция работает аналогично цифровому увеличению (зуму) на видеокамерах и особенно актуальна для работы на больших расстояниях.Визир представляет собой миниатюрную камеру, которая позволяет приблизить объект измерений
Дисплей с цветным экраном.
Измеритель температуры воздуха. Допустимые погодные условия для использования каждого прибора указаны в инструкции. В любом случае при работе на морозе необходимо дать устройству некоторое время на адаптацию к окружающей температуре.
Датчик для измерения наклона в пределах до 45^o. Он нужен для проведения расчёта угла ската крыши, наклона навеса и других аналогичных операций.Лазерный дальномер со встроенным датчиком измерения угла наклона позволяет вычислять расстояния на криволинейной поверхности
Индикатор уровня зарядки батареи.
Функция Bluetooth.
Трекинг — непрерывное измерение расстояний. При перемещении дальномера трекинг производит замеры не один, а несколько раз с определённой периодичностью и показывает получаемые результаты. Такая опция необходима для того, чтобы отмерить нужную длину конструкции или помещения.
Различные математические функции.

Наличие в лазерном дальномере дополнительных функций помогает более точно и удобно производить необходимые замеры и во многом облегчает работу. Но и цена таких приборов гораздо выше.

Работа с лазерной рулеткой

Установить и зафиксировать прибор в точке начала измерений.
Включить дальномер при помощи специальной кнопки.
Выбрать нужную точку отсчёта. Во многих моделях для удобства встроена возможность выбора точки — от передней части корпуса прибора или от задней. Такая функция нужна для определения расстояния без учёта размеров корпуса. Некоторые устройства также оснащены специальными скобами, позволяющими проводить измерения в неудобных местах. Точку отсчёта в них можно выбрать от края корпуса либо от самой скобы.
Выбрать необходимые единицы измерения.
Начать измерения, нажав функциональную кнопку.
Просмотреть результат на дисплее прибора.Лазерный дальномер позволяет определить длину, ширину и высоту помещений, а также автоматически посчитать его площадь и объём

Например, если нужно определить расстояние от одной стены до другой, необходимо провести следующие действия:

Установить прибор на одной стене.
Убедиться, что прибор зафиксирован ровно на поверхности и плотно у стены.
Назначить точкой отсчёта прижатую часть корпуса. Это позволит учесть в расчётах толщину самой рулетки.
Включить функцию начала замеров.
Посмотреть полученные результаты на экране.Для того чтобы измерить необходимое расстояние, нужно приложить прибор к стене и нажать функциональную кнопку — все остальные действия прибор произведёт сам

Для получения более точных расчётов не рекомендуется держать прибор в руках при измерении. Запрещается направлять лазерный луч прибора в лицо, потому что он может обжечь сетчатку глаза.

Видео: как пользоваться лазерной рулеткой

Правила эксплуатации дальномера

Лазерную рулетку следует эксплуатировать согласно технической инструкции.
Нельзя допускать попадания влаги и грязи в прибор, а также перегрева и переохлаждения дальномера.
Необходимо беречь прибор от падения и ударов.
Проводить ремонт дальномера следует только в специальных мастерских.
Хранить лазерный дальномер рекомендуется в специальном чехле.

Как выбрать лазерную рулетку для дома и «шабашек»?

С помощью лазерной рулетки можно высчитать длину, ширину, высоту, площадь объекта и расстояние до него. Причем можно замерять размеры как в закрытом помещении, так и на открытых площадках. Некоторые приборы позволяют рассчитать расстояние до объекта, находясь за несколько сот метров от него. На какие показатели обратить внимание, чтобы выбрать одновременно качественный и недорогой прибор для дома и мелких работ на заказ? CHIP расскажет, на что обратить внимание.

Принцип работы лазерного дальномера

Бытовые лазерные дальномеры (рулетки) для дома работают по принципу фазового сдвига. В рулетке есть излучатель и фотоприемник. При нажатии на кнопку пуска излучатель посылает луч в нужную нам точку, где он отражается и возвращается на фотоприемник (как показано на картинке). В микропроцессоре фаза посланного сигнала сравнивается с фазой возвращенного сигнала. Задержка возврата сигнала создает фазовый сдвиг, который и измеряется аппаратом.

Пройденное лучом расстояние с высокой точностью передается на прибор и отображается на дисплее. В целом погрешность приборов бытового назначения, работающих по фазному принципу, составляет от 1 до 6 мм. Существуют также аппараты с импульсным принципом работы. Они не так рассеивают пучок света, за счет чего могут посылать его на более дальние расстояния. Также у них погрешность меньше. Однако такие приборы очень дорогие, а для дома они по факту и не нужны, поэтому их в статье мы обсуждать и не будем.

Какая дальность замеров бывает и какая нужна для дома?

Лазерные дальномеры имеют дальность действия лазера от 10 до 500 м. Некоторые строители считают, что чем большее расстояние способен замерить прибор, тем лучше. В целом так и есть, но «дальнобойные» рулетки дороже, более громоздки и менее точны. В домашних условиях и на мелких заказных работах редко когда нужна рулетка с дальностью замера больше 20 м. Если вы занимаетесь ремонтом квартир, берите устройство, которое может измерять расстояние 15 – 20 м – этого вам хватит за глаза. Например, можно взять относительно недорогой Bosch GLM 20 Professional — он довольно точный, работает без сбоев и компактный.

Если вы работаете проектировщиком и вам нужно производить замеры участков еще до начала строительства, тогда вам понадобится устройство с дальностью действия луча до 300 м. Однако стоит помнить, что ценник на них может достигать 2000 — 3000 долларов, а за такие деньги можно купить хороший нивелир. Поэтому для масштабных работ важно сравнить все «за» и «против» каждого прибора и выбрать оптимальный вариант под конкретные задачи.

Точность замеров

Погрешность лазерных рулеток «плавает» в диапазоне от 1 до 6 мм. Естественно прибор с погрешностью 6 мм не подойдет для высокоточных работ. Его можно использовать для измерения размеров траншеи под фундамент или сливную яму, где пара миллиметров роли не сыграет. А вот для деталей мебели и других деревянных изделий такой прибор не подойдет.

Если вам нужен прибор для мелких заказных работ, лучше взять модель с погрешностью 1,5 – 2,5 мм. Для строительства дома рекомендуем брать ADA instruments COSMO 70, который ошибается максимум на 1,5 мм. При этом он может производить замеры на расстоянии 70 м (в пасмурную погоду дальность снижается).

Класс лазера

Класс лазера напрямую связан с дальностью замера рулеткой. Есть три класса лазера:

2. Класс 2 обычно устанавливается в приборах с дальностью действия до 70 м. Этот лазер считается безопасным, и попав в глаза, не повредит зрение (конечно, если долго на него не смотреть).
2М. Этот класс лазеров более мощный, чем предыдущий, и может травмировать глаза при попадании луча на сетчатку. Устройством с таким лазером удобно делать замеры в пасмурную погоду на открытых участках.
3R. Самый мощный тип лазеров, которые «добивают» на 300 — 500 м. Для работы с такими дальномерами необходимо пользоваться защитными очками.

Дополнительные функции и возможности лазерных рулеток

Главными функциями лазерных рулеток является вычисление расстояния и размеров, углов и гипотенуз, а также площадь и объем измеряемых объектов. Все это можно сразу вычислить прямо на дисплее прибора, не проводя расчеты на калькуляторе. А благодаря тому, что в устройстве есть встроенная память, то в ней можно сохранять расчеты (в разных моделях количество запоминаемых показаний может отличаться).
Помимо различных вычислений дальномеры могут иметь следующие дополнительные функции и комплектующие:

Автоотключение. Функция автоматически отключит прибор, если он долгое время находится в режиме ожидания, то есть им не пользуются. Время отключения в разных моделях разное, поэтому конкретные цифры стоит уточнять непосредственно у производителя устройства.
Держатель или штатив. Первый конструктивный элемент необходим для закрепления прибора на стене, подоконнике, столе и других предметах. Если вы выполняете преимущественно работы внутри помещений, тогда вам потребуется держатель. Штатив же или тренога удобна для наружных замеров. Leica Disto S910 Pro Pack пример лазерной рулетки с полным комплектом, включающим держатель и штатив. Этот профессиональный дорогой прибор и однозначно подойдет не всем, но здесь полный спектр функций и комплектующих, которые нужны для замеров, как в комнатах, так и на открытых площадках.

Bluetooth. Прибор с функцией Bluetooth может подключаться к смартфону или планшету и передавать показания на него. Благодаря этому можно сохранять все вычисления в память телефона, например, в созданную расчетную смету. Из хороших устройств для дома с отличной точностью и Bluetooth можем посоветовать SNDWAY SW-S50.

Зачем некоторые лазерные рулетки вносятся в госреестр?

Обратите внимание, что некоторые модели лазерных дальномеров внесены в государственный реестр, о чем сообщает производитель в паспорте устройства. Такие приборы в частности необходимы официальным строительным компаниям, инспектирующим организациям и БТИ. Если к примеру, вам необходимо сделать перепланировку квартиры, и вы обратились в БТИ за соответствующими документами, то они могут делать замеры в квартире только прибором, внесенным в госреестр. В противном случае результаты замеров будут недействительными.
Конечно, для работ по дому или шабашек такой аппарат не нужен, но если вы работаете в какой-то официальной организации, тогда вам потребуется дальномер, внесенный в госреестр.

Читайте также:

Как работают лазерные дальномеры?

Лазерный дальномер работает, измеряя время, за которое импульс лазерного света отражается от цели и возвращается отправителю. Это известно как принцип «времени полета», а метод известен как измерение «времени полета» или «пульса».

Принцип работы

Лазерный дальномер излучает лазерный импульс на цель. Затем импульс отражается от цели и возвращается к отправляющему устройству (в данном случае лазерному дальномеру).Этот принцип «времени полета» основан на том факте, что лазерный свет распространяется с довольно постоянной скоростью через атмосферу Земли. Внутри счетчика простой компьютер быстро вычисляет расстояние до цели. Этот метод расчета расстояния позволяет измерить расстояние от Земли до Луны с точностью до нескольких сантиметров. Лазерные дальномеры также могут называться «дальномеры» или «лазерные дальномеры».

Расчет расстояния

Расстояние между измерителем и целью определяется как D = ct / 2, где c равно скорости света, а t равно количеству времени на обход между измерителем и целью.Учитывая высокую скорость, с которой распространяется импульс и его фокус, этот грубый расчет очень точен на расстояниях футов или миль, но теряет точность на гораздо более близких или более дальних расстояниях.

Почему именно лазеры?

Лазеры — это сфокусированные интенсивные лучи света, обычно одной частоты. Они очень полезны для измерения расстояний, потому что они проходят через атмосферу с довольно постоянной скоростью и преодолевают гораздо большие расстояния, прежде чем расхождение (ослабление и распространение луча света) снижает эффективность измерителя.Лазерный свет также с меньшей вероятностью рассеивается, как белый свет, а это означает, что лазерный свет может распространяться на гораздо большее расстояние без потери интенсивности. По сравнению с обычным белым светом, лазерный импульс сохраняет большую часть своей первоначальной интенсивности при отражении от цели, что очень важно при расчете расстояния до объекта.

Приемная оптика

Для обеспечения надежности в лазерных дальномерах используется метод минимизации фонового света. Слишком сильный фоновый свет может помешать измерению, когда датчик ошибочно принимает некоторую часть фонового света за отраженный лазерный импульс, что приводит к ошибочному измерению расстояния. Например, в лазерном дальномере, предназначенном для использования в условиях Антарктики, где ожидается интенсивный фоновый свет, используется комбинация фильтров с узкой полосой пропускания, частот разделенного луча и очень маленькой диафрагмы, чтобы заблокировать как можно больше помех от фонового света.

Приложения

Лазерные дальномеры и дальномеры имеют широкий спектр применения, от картографирования до спорта. Их можно использовать для создания карт дна океана или топографических карт, очищенных от растительности. Они используются в вооруженных силах для определения точного расстояния до целей для снайперов или артиллерии, для разведки и инженерных работ. Инженеры и дизайнеры используют лазерные дальномеры для построения трехмерных моделей объектов. Лучники, охотники и игроки в гольф используют дальномеры для расчета расстояния до цели.

Как облегчить работу с помощью лазерной рулетки? — Лучше HouseKeeper

Всегда есть короткие пути к проекту ремонта дома, вот как использовать лазерную рулетку!

Когда дело доходит до проведения измерений дома или на стройке, вы ищите простейшие устройства, которые могут убить время и дать точные результаты. В этом контексте первое, что приходит на ум, — это рулетка, которая представляет собой не что иное, как обычный инструмент для измерения.Но что, если вам попадется лазерная рулетка?

Technology снова показала свое истинное лицо, представив блестящее и более совершенное измерительное устройство. Лазерная измерительная лента настолько проста, компактна и при этом позволяет проводить измерения мгновенно. В чем же величие лазерной рулетки?

Лазерная рулетка позволяет выполнять точные измерения с точностью до одной восьмой на расстоянии до 300 футов. Он может даже выходить за пределы и измерять до 650 футов, что оказывается чрезвычайно полезным для строителей.Многие домовладельцы также рассматривают возможность добавления этого выдающегося устройства в свои обычные ящики для инструментов.

Теперь вопрос на миллион долларов: как работает лазерная рулетка?

Чтобы лазерная рулетка заработала, достаточно сделать несколько шагов:

Что бы вы ни хотели измерить, держите прибор на одном конце
После размещения проверьте, правильно ли лазерный луч попадает на цель, до которой вы хотите измерить
После выбора точки попадания лазера нажмите кнопку ленты, чтобы рассчитать расстояние.
Проверьте экран, который покажет точное расстояние

Теперь, когда вы узнали, как пользоваться лазерной рулеткой, вот еще несколько советов, как заставить это устройство работать для вашего удобства.Посмотрите:

Работа при солнечном свете — Вы только представьте, как сильные, ослабляющие глаза солнечные лучи падают на землю и заставляют вас сделать правильные измерения. А вот и лазерная рулетка, которая будет работать на расстоянии более ста футов, а также даст вам возможность идентифицировать освещенную цель средь бела дня. Если вы собираетесь покупать более модернизированные модели, они могут позволить вам подняться на 300 футов и это тоже при солнечном свете.
Простота использования — Забудьте о тех обычных рулетках, которые требовали так много усилий для выполнения точных измерений при выполнении ремонта или декорирования дома.Однако с помощью лазерной рулетки вам просто нужно поставить устройство на место и навести лазерную точку, как указано выше. В большинстве моделей есть кнопка под названием «измерение», которую следует нажать, и ваши измерения будут отражены на экране. Продвинутые модели могут дополнительно отображать размеры в дюймах и метрических единицах.
Сложение и вычитание — Чем больше вы инвестируете в хорошую и продвинутую лазерную рулетку, тем больше вариантов вы получите в своих измерениях.Итак, если вы готовы это сделать, вам будет полезно выбрать те модели, у которых есть ключи сложения и вычитания. Хотя вы, возможно, склонны придерживаться основ, эти ключи в значительной степени помогут вам в выполнении этих триангуляционных измерений.
Никаких проблем с обслуживанием — Независимо от того, что у вас есть, вам необходимо поддерживать его в хорошем состоянии для его долговечности. Лазерная рулетка не исключение, так как лазер нужно время от времени чистить. Именно благодаря лазеру лента может дать вам наилучшие результаты.Таким образом, если вы можете содержать лазер в чистоте, устройство, безусловно, сохранит свою долговечность и продолжит предоставлять вам качественные услуги. Просто держите под рукой средство для чистки линз, чтобы вы могли использовать его регулярно. Следите за тем, чтобы на линзе не осталось царапин.
Используйте лазерные ленты с увеличенными видоискателями. –Как упоминалось выше, лазерная рулетка отлично подходит для работы при солнечном свете. Но некоторые рабочие на строительных площадках все еще могут столкнуться с проблемами при измерении больших расстояний. Чтобы эта проблема не повлияла на рабочее настроение, некоторые лазерные рулетки поставляются с увеличенными видоискателями.Это облегчает идентификацию лазерной точки на объекте, находящемся на расстоянии. Таким образом, это помогает вам проводить измерения независимо от расстояния.

Лазерная мера против рулетки

Вы согласитесь со мной, что хорошее устройство для измерения расстояния является неотъемлемой частью любого инженера, плотника, архитектора, подрядчика и набора инструментов для энтузиастов. Это связано с тем, что эти профессии требуют высокой точности измерения расстояний, которую может обеспечить только правильный инструмент для измерения расстояний.Сегодня на рынке доступно множество инструментов для измерения расстояния, но настоящая проблема возникает, когда вам пора выбрать подходящий инструмент для измерения расстояния для вашей работы.

По мере развития технологий классическая рулетка почти считается анахроничным инструментом в современной высокотехнологичной мастерской, особенно с изобретением лазерного дальномера. Возникает вопрос: является ли лазерный дальномер идеальной заменой традиционной рулетки? Какой из этих инструментов более точен, прост в использовании и обещает повысить и повысить вашу продуктивность?

В этом выпуске мы сравним рулетку с лазерным дальномером и покажем вам, что это такое и как они работают.Мы также собираемся изучить их точность и эффективность и обсудить преимущества одного над другим, чтобы помочь вам выбрать лучший инструмент для вашей работы.

Рулетка, также известная как рулетка, представляет собой узкую полосу с отметками линейного измерения (как в метрических, так и в британских единицах), которые предназначены для измерения расстояний. Его также можно описать как гибкую линейку с разметкой в метрических (метры и сантиметры) и британских единицах (футы и дюймы).

Измерительные ленты — один из наиболее распространенных инструментов для измерения расстояния, который до сих пор используется. Они сделаны из разных материалов, таких как ткань, пластик, стекловолокно и металл. Инструмент был изобретен Джеймсом Честерманом в Шеффилде, Англия, в 1829 году, но не получил широкого распространения до 1940-х годов. Первоначально он был предназначен для использования в пошиве одежды, но нашел свое применение в различных сферах жизни и профессиях, таких как плотницкое дело, электрики, слесарные работы, архитектура, геодезия, оценка недвижимости, дизайн интерьера и т. Д.

Рулетки очень распространены на стройплощадке

Типы рулеток и как они работают

Основная цель этой статьи — сравнить традиционную рулетку с лазерной мерой. Но мы не можем добиться успеха, не имея правильного понимания того, как работают эти инструменты. В случае рулетки на работу инструмента влияет тип используемого инструмента. В этом разделе мы кратко рассмотрим доступные типы рулеток и принципы их работы.

К основным типам рулетки относятся:

Рулетка с пружинным возвратом
Длинная рулетка

Рулетка с пружинным возвратом

Этот тип рулетки также известен как карманная рулетка. Эти рулетки благодаря своему небольшому размеру поместятся в вашем кармане. Они поставляются с жестким футляром шириной около трех дюймов и самой лентой (известной как «лента»), которая сворачивается в футляре. Лента довольно жесткая, но гибкая и остается в футляре, пока вы не растянете ее, когда вам нужно будет снять мерки.

Рулетка с пружинным возвратом имеет пружинный механизм, который возвращает ленту (ленту) в футляр для удобного хранения при натяжении ленты. Лента имеет ширину от до ¾ дюйма и длину от одного фута до пятнадцати футов, в то время как более крупные ленты могут достигать 35 футов в длину. На конце ленты есть выступ (также известный как концевой крючок или наконечник) для прикрепления ленты к измеряемому объекту.

Карманная рулетка обычно поставляется с фиксирующим механизмом, который позволяет одному человеку легко работать и измерять расстояние, особенно при использовании ее с наконечником и пружинным механизмом.Эту рулетку часто используют специалисты таких профессий, как столярные изделия, слесарные работы и дизайн интерьера. Однако они не являются идеальным инструментом для геодезистов, оценщиков недвижимости и подрядчиков, которым требуются измерения расстояний более 35 футов.

Есть несколько типов этой карманной рулетки с различными уникальными характеристиками, которые предназначены для конкретной торговли или использования. Некоторые из этих карманных рулеток, доступных сегодня на рынке, включают:

Рулетка для ключей :

Если вы хотите, чтобы рулетка была с вами, куда бы вы ни пошли, и снимайте измерения, пока вы находитесь вдали от обычного или Инструмент для измерения больших расстояний, этот тип карманной рулетки для вас. Они поставляются с кольцом для ключей, чтобы держать ваши ключи, и обычно значительно меньше и легче по сравнению с другими доступными типами. Они идеально подходят для проектов, требующих измерения малых расстояний, таких как дизайн интерьера, но не подходят для геодезических работ и строительных проектов, предполагающих измерение больших расстояний.

Рулетка с автоматической блокировкой :

Этот тип карманной рулетки снабжен автоматическим фиксирующим механизмом, предотвращающим возврат ленты в футляр при ее вытягивании.Это позволяет выполнять операции одному человеку и проводить точные измерения, поскольку вы сможете разместить его там, где вам нужно измерить, без необходимости удерживать ленту, чтобы она не втягивалась. Когда вы вытаскиваете ленту из футляра, она остается заблокированной, пока вы не нажмете кнопку разблокировки. Это даст вам возможность управлять рулеткой одной рукой, поэтому вам не придется бороться с ней при выполнении проекта.

Магнитная рулетка :

Если вы строитель или электрик, который будет выполнять или проверять измерения расстояния, прикрепляя рулетку к куску металла, то магнитная рулетка может быть идеальным вариантом для вас.Этот тип рулетки поставляется с сильным магнитом на конце ленты (наконечник), который будет прилипать к металлической поверхности и выдерживать вес ленты во время измерения.

Антикоррозионная рулетка :

Как следует из названия, нержавеющая рулетка отличается меньшим содержанием металлов и большим количеством материалов, устойчивых к ржавчине, что делает ее менее восприимчивой к ржавчине. Они идеально подходят для использования во влажных местах и на открытом воздухе, особенно в районах с повышенным риском дождя.

Цифровая рулетка :

Рулетка этого типа поставляется с британской и метрической маркировкой, а также с обычным наконечником, с которым мы все знакомы, и на этом сходство заканчивается. Он оснащен большим, легко читаемым дисплеем, который позволяет пользователям выбирать единицы измерения и снимать цифровые показания с экрана вместо чтения лезвия. Это устраняет ошибку неправильного считывания лезвия, а также может помочь сохранить или вызвать измерения во встроенной памяти.

Длинная рулетка

Этот тип рулетки позволяет измерять большие расстояния, которые невозможно измерить с помощью карманной рулетки. Они очень гибкие и доступны различной длины, например, 25, 50, 75, 100, 200, 500 футов. Они предназначены для строителей, геодезистов, инженеров и оценщиков недвижимости и идеально подходят для определения расстояния или угла между двумя точками и создания карт местности.

В отличие от рулеток с пружинным возвратом, длинные рулетки обычно поставляются с большим футляром и рукояткой, которая позволяет пользователям провернуть инструмент, чтобы намотать или вернуть ленту в футляр для удобного хранения.Они также поставляются с прорезью для крючка (концевой частью), которая позволяет пользователям фиксироваться на точке крепления и может потребовать работы двух человек, особенно при измерении на больших расстояниях.

Как работает рулетка?

Как мы уже говорили, рулетка поставляется с наконечником и маркировкой на обеих сторонах ленты для облегчения точного считывания измерений. Все они имеют одинаковый принцип работы, но доступны в разных масштабах в зависимости от назначения, для которого они предназначены.

Для работы с инструментом пользователь прочно защелкнет конец ленты или зацепит ее за точку крепления или край измеряемого материала. Затем ленту вытягивают, и значение расстояния между двумя точками берется из отметок на ленте или ЖК-экрана инструмента в случае цифровой рулетки.

Рулетки с пружинным возвратом могут не требовать работы вдвоем, так как они оснащены металлическими лентами, которые не могут сгибаться или растягиваться во время измерения.С другой стороны, длинная рулетка состоит из гибких материалов, которые могут потребовать надлежащего растяжения двумя пользователями, чтобы убедиться, что лента находится на прямой линии, чтобы избежать ошибок при измерении.

Измерительные ленты: насколько они точны ?

Все рулетки разные. Но их точность — самый важный фактор, которого не следует избегать при выборе подходящего инструмента для измерения расстояния для вашей работы. Рулетка доступна с шагом 1/16 дюйма (одна шестнадцатая дюйма) или 1/32 дюйма (одна тридцать секунд дюйма).Самый распространенный тип измерительной рулетки, доступный на рынке, — с шагом 1/16 дюйма.

Точность рулетки значительно снижается на больших расстояниях.

Лента с этим шагом лезвия используется для строительства и общего применения. Ленты с шагом лезвия 1/32 дюйма встречаются реже и используются в машиностроении или других приложениях, требующих более высокого уровня точности. Однако некоторые факторы влияют на точность измерений, проводимых рулеткой, к ним относятся:

Материалы, используемые при производстве ленты
Уровень допуска
Температура
Точность крюка
Рейтинг ISO

Материалы, используемые в производство рулетки:

Точность рулетки зависит от материалов, используемых при ее производстве.Некоторые материалы, из которых изготовлены рулетки, и их точность обсуждаются ниже.

Лен или ткань:

Лента или тканевая лента состоит из покрытой лаком тканой ленты шириной от 12 до 16 мм и поставляется в кожаном футляре с веретеном, к которому наматывается лента. Этот тип рулетки доступен длиной от 10 до 50 метров и в основном используется для снятия смещения.

Хотя льняные или тканевые ленты очень легкие и удобные, их длина может варьироваться, что делает их непригодными для измерений, требующих высокой точности.Более того, они сжимаются под воздействием влаги, могут растягиваться и могут постоянно оставаться удлиненными, когда их тянут. Они недолговечные, а фигурки на ленте очень быстро выгорают, поэтому при их использовании нужно соблюдать осторожность.

Метрическая тканая металлическая лента:

Этот вид ленты изготавливается из металлической проволоки и пряжи. Металлическая проволока изготавливается из нержавеющей стали, меди или фосфорной бронзы, а пряжа — из льна или хлопка хорошего качества. Лента имеет ширину 16 мм и доступна длиной 2, 5, 10, 20, 30 и 50 метров.

Метрические тканые металлические ленты лучше и долговечнее, чем льняные или тканевые ленты. Они предназначены для выполнения дополнительных измерений и коррекций, но не подходят для точных работ. Согласно IS: 1269-1958, допустимая погрешность длины этой ленты при размещении на плоской поверхности под натяжением 9,8 Н не должна выходить за следующие пределы.

Длина ленты (метры).	Вероятные ошибки (мм).
30	± 15.0
50	± 20,0
3	± 3,0
2	± 1,5

Кроме того, допустимая погрешность 20, 30 и 50-метровых лент длина начала, указанная ниже, не должна выходить за следующие пределы.

Длина (м).	Допустимая погрешность (мм).
50	± 30
30	± 20
20	± 15
10	± 10
10	± 10

Стальные ленты мет. Тип ленты изготавливается из нержавеющей стали или стали и используется для точных работ.Лента доступна длиной от 1 до 50 метров, при этом наиболее распространенная длина составляет 20, 30 и 50 м. Линейные отметки наносятся только на одной стороне ленты на каждом метре, дециметре, сантиметре и пяти миллиметрах.

Однако точность ленты может зависеть от температуры; они также легкие и хрупкие, и их легко повредить.

Металлические стальные ленты — одна из наиболее распространенных рулеток.

Инварные ленты:

Инварные ленты — это сплав железа, содержащий 64. 5% стали и 35,5% никеля. Эти ленты доступны различной длины и используются для работ, требующих высочайшего уровня точности из-за очень низкого коэффициента теплового расширения. Однако ленты из инвара хрупкие и дорогие, поэтому с ними следует обращаться осторожно.

Ленты из стекловолокна:

Эти ленты также используются для точных работ и полезны для различных применений из-за их уникальных свойств, таких как непроводимость, гибкость, некоррозионные свойства, прочность на разрыв и термостойкость.Они также прочные, удобные в хранении и доступны разной ширины, длины и толщины. Однако их точность может зависеть от напряжения и температуры окружающей среды.

Уровень допуска

Сила натяжения или натяжения, приложенная к рулетке, может повлиять на ее точность. Однако способность рулетки выдерживать давление и растяжение зависит от материала, из которого она изготовлена. Точность рулеток обычно классифицируется в соответствии с их уровнем допуска в установленных пределах.

В Европе профессиональные измерительные ленты подразделяются на класс ЕС 1 (наиболее точный) и класс ЕС 2. Ленты подвергаются нагреву и растяжению, чтобы определить уровень допуска и классифицировать их в соответствии с классом точности.

Ленты из стекловолокна измеряются при тяговом усилии 20 Н и 20 ° C, а стальные ленты — при тяговом усилии 50 Н и 20 ° C. В то время как ленты класса 2 подходят для большинства пользователей, ленты класса 1 считаются высочайшим уровнем точности и используются профессионалами, которым требуется немного дополнительной точности.

В таблице ниже показан уровень допуска и точность стальной рулетки.

902 902

Длина ленты (м)	Класс 1 (мм)	Класс 2 (мм)	Класс 3 (мм)
100	± 10,1	± 20,3	± 40,6
50	± 5,1	± 10,3	± 20,6
30	± 3. 1	± 6,3	± 12,6
25	± 2,6	± 5,3	± 10,6
20	± 2,1	± 4,3 9022,62	± 2,1	± 4,3 9022,62
15	± 1,6	± 3,3	± 6,6
10	± 1,1	± 2,3	± 4,6
82167 ± 0222 902 902.9	± 1,9	± 3,6
5	± 0,6	± 1,3	± 2,6
3	± 0,4	± 0.9	2	± 0,3	± 0,7	± 1,4
1	± 0,2	± 0,5	± 1,0

0 in Температура

9 Значительные различия температура между периодами дня (утром, днем и ночью) и между зимой и летом.Эти различия в температуре могут повлиять на длину ленты и, следовательно, на точность рулетки. Эти изменения длины ленты обычны для стальных лент из-за линейного расширения ее конструкционного материала (стали) при изменении температуры.

Важно знать отклонения измерений для различных температур, особенно если вы работаете со стальной лентой. В таблице ниже показано изменение длины стальной рулетки при отклонении температуры 20 ° C.

2 9022 9022 902 21 7,4 902 9022 9022 11,2 21,2

ΔT	10 C	20 C	30 C
L (м)	ΔL21 1002 9002 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 900 .4	24,8	37,2
50	6,2	12,4	18,6
30	3,7	7,4	5,0	7,4
10	1,2	2,5	3,7
8	1,0	2,0	3. 0
5	0,6	1,2	1,9
3	0,4	0,7	1,1
2 9022 9022 0,7 9022 0,502 9022 9022 902 902 9022 9022 9022 9022 9022

Где:

ΔL = изменение длины и рассчитывается по формуле ΔL = L x ΔT x α
L = длина рулетки
ΔT = изменение температуры и рассчитывается по формуле ΔT = T₂ — T₁
T₁ = 20⁰C, поэтому ΔT — это разница температур от 20⁰C
α = коэффициент теплового расширения (12.4 x 10⁻⁶)

Пример: Если температура рабочей площадки составляет 40⁰C, ΔT будет 20⁰C. Таким образом, изменение длины стальной рулетки длиной 10 м, используемой на стройплощадке, составит 2,5 мм.

Точность крюка

Движение наконечника или крюка рулеточных измерительных устройств не всегда одинаково. Эти наконечники или крюк могут провисать и со временем двигаться, что влияет на точность их измерений. Если вы считаете, что крючок вашей рулетки движется неправильно и вам нужно провести очень точное измерение, вы можете выполнить простую технику, известную как «прожигание дюйма».

Для этого вы должны выровнять один конец предмета, который вы хотите измерить, с отметкой в 1 дюйм на ленте (вы можете даже решить выровнять конец предмета, который вы хотите измерить, с помощью 2 или 3 -в отметке на вашей ленте). После измерения вычтите добавленные вами дополнительные дюймы, чтобы получить фактическое значение. Это поможет избежать ошибки от перехвата.

Рейтинг ISO:

Помимо разницы в масштабе и материалах, используемых при производстве инструмента, также могут быть различия в стандартах качества, которым следуют разные бренды в процессе производства ленты.Первое, на что следует обратить внимание при покупке точной рулетки, — это ее рейтинг от Международной организации по стандартизации (ISO). Процесс производства инструмента должен соответствовать ISO 9001, который является стандартной системой качества для производства и точности рулеток.

Лазерный измеритель расстояния (также известный как лазерный дальномер или лазерный измеритель) — это современный портативный инструмент для измерения расстояния, который основан на оптическом процессе измерения для расчета расстояния.Этот оптический дальномер определяет расстояние между двумя точками с помощью своей лазерной технологии и отображает показания в цифровой форме на их дисплее.

Лазерные измерители просты в использовании. Они предлагают превосходный уровень удобства, поскольку они быстрее и поддерживают работу одним человеком и одной рукой без необходимости таскать ленты, как в случае с рулеткой. Лазерные дальномеры очень портативны и используются разными людьми из разных профессий, такими как:

Дизайн интерьера
Подрядчики
Архитектура
Оценщики недвижимости
Деревообработка
Сантехника
Электрики и
Домовладельцы (домашние мастера)

Как работает лазерное измерение расстояния?

Лазерный измеритель работает путем выстрела лазерного луча (импульс лазерного света) от точки к цели и измерения количества времени, которое требуется свету, чтобы отразиться от цели и вернуться к инструменту, чтобы вычислить расстояние между два очка.Оптический метод измерения расстояния (также известный как «импульсное» измерение), используемый лазерными измерениями, основан на рабочем принципе, известном как «время полета», который основан на скорости, с которой лазерный свет проходит через атмосферу Земли.

Поскольку скорость, с которой лазерный свет распространяется в атмосфере, довольно постоянна, инструмент может затем рассчитать расстояние между ним и своей целью с этим критерием, используя формулу D = ct / 2 .

Где:

c = скорость света.
t = количество времени, необходимое свету, чтобы отразиться от цели и вернуться к инструменту.

Из-за фокусировки лазерного света (т. Е. Несгибаемой природы света) и высокой скорости, с которой он распространяется, этот расчет очень точен на расстояниях в мили или футы, но точность имеет тенденцию к снижению с увеличением расстояния или значимости. более близкие расстояния.

Скорость света составляет 3 x 10⁵ км / с, поэтому для расчета расстояния, скажем, 1 дюйм, инструмент должен измерить количество времени, необходимое для отражения света от цели обратно к инструменту в порядка миллиардных долей секунды.Вам не нужно беспокоиться об этом, поскольку технология надежна и хорошо зарекомендовала себя.

Как измерить расстояние с помощью лазерного измерителя расстояния

Чтобы измерить расстояние с помощью лазерного измерителя расстояния, вы должны начать с нажатия кнопки питания, чтобы включить инструмент. Затем выровняйте инструмент на одном конце объекта или линии, которые вы собираетесь измерять (в соответствии с исходной позицией измерения), и поместите цель (которая обычно представляет собой твердое тело, такое как металлический или пластиковый объект) на другом конце.Если вы хотите измерить расстояние от точки до стены, шкафа или других твердых объектов, вам не нужно добавлять цель, но если на вашей конечной точке нет цели, вы можете добавить ее, чтобы отразить лазерный свет на ваш лазерный дальномер.

Следующее, что нужно сделать, это направить инструмент (лазерный луч) на вашу цель и нажать кнопку «Измерение». Удерживайте инструмент в фиксированном положении, пока он не запишет измерение, которое будет отображаться на его экране. Как только инструмент зафиксирует измерение, лазерный луч должен погаснуть.Для дополнительных измерений (таких как объем, площадь и косвенное измерение) используйте встроенные функции инструмента, чтобы получить показания.

Примечание. Все модели и бренды индивидуальны, поэтому вам нужно время, чтобы прочитать и понять руководство пользователя, прилагаемое к вашему инструменту, прежде чем вы начнете им пользоваться.

Это очень быстро для измерения с помощью лазерного измерителя. Нажмите «вкл», затем укажите на цель и, наконец, нажмите кнопку расчета.

Факторы, влияющие на точность лазерных дальномеров

Точность лазерных дальномеров — одно из его самых больших преимуществ.Он измеряет с высокой точностью при разрешении около ± 1/8 дюйма, ± 1/16 дюйма или ± 1/25, разрешение некоторых моделей может даже доходить до ± 1/32 дюйма. Однако на точность этих устройств могут влиять некоторые факторы, в том числе:

Цель
Атмосферные искажения
Датчик (приемник)

Давайте объясним это подробно.

Целевое отражение :

Точность лазерных измерений зависит от отражения исходного импульса обратно на передающее устройство.Следовательно, точность лазерных измерений зависит от способности цели отражать и возвращать лазерный свет к отправляющему устройству. Однако степень отражения света разными материалами различается. В то время как некоторые имеют меньшую степень светоотражающей способности, другие могут отражать свет в большей степени.

Цель, которая имеет тенденцию рассеивать (рассеивать) или поглощать свет, снижает вероятность отражения исходного лазерного импульса на инструмент для расчета. В этом случае, особенно если цель рассеивает свет, вам следует использовать лазерный измеритель с «методом фазового сдвига».”

Атмосферные искажения :

Хотя лазерные лучи имеют высокую энергию и очень узкие, на них влияют те же атмосферные искажения, которые влияют на белый свет. Достижение высокой точности измерений на расстояниях, превышающих 1 км в пустынной местности или объектах вблизи зелени, может быть затруднено из-за этих атмосферных искажений.

Одним из атмосферных искажений, которые могут помешать измерениям лазерных дальномеров, является фоновый свет.Когда датчик устройства ошибочно принимает некоторую часть фонового света за отраженный лазерный луч, это приведет к неправильному считыванию расстояния.

Вот почему большинство лазерных дальномеров используют какой-либо метод для уменьшения помех от фонового света и сигналов помех от окружающей среды инструмента для обеспечения надежности. Например, лазерный измеритель, предназначенный для использования в условиях Антарктики (где ожидается высокая интенсивность фонового света), использует сочетание частот разделенного луча, узкополосных фильтров и очень маленькой диафрагмы (датчик с маленькой апертурой) для максимально заблокируйте помехи от фонового света.

Датчик :

Как мы говорили ранее, лазерное измерение посылает лазерный импульс и записывает время, необходимое для отражения импульса обратно к инструменту. Инструмент поставляется с небольшой диафрагмой (датчиком или приемником), основная функция которой — обнаруживать отраженный лазерный луч. Тип и ширина этого датчика могут определять чувствительность и способность инструмента обнаруживать отраженный лазерный луч для расчетов, поскольку на некоторые датчики может влиять температура.

Например, лазерный измеритель с датчиком с широкой апертурой будет обнаруживать отраженный лазерный свет быстрее, чем датчик с очень маленькой апертурой, особенно когда используется цель, которая рассеивает свет.Однако датчик с апертурой может обнаруживать фоновый свет и ошибочно принимать некоторую часть этого света за лазерный свет, отраженный целью. Поэтому важно знать, где вы будете использовать лазерный дальномер, прежде чем покупать его.

Лазерные приборы, предназначенные для использования на открытом воздухе, где ожидается, что фоновый свет будет очень сильным и может мешать показаниям, как правило, поставляются с более крупными датчиками со специальными функциями, которые помогают отфильтровывать сигналы помех.С другой стороны, датчики, предназначенные для использования в помещении, как правило, поставляются с датчиком с небольшой апертурой и могут не быть оснащены дополнительными функциями, позволяющими выдерживать множество атмосферных искажений, подобных тем, которые специально разработаны для использования на открытом воздухе.

Другие факторы, которые могут повлиять на точность измерения расстояния лазером, включают температуру и угол, под которым лазерный луч падает на поверхность цели, поскольку это может повлиять на количество света, возвращаемого датчику.

В этом разделе мы сравним эти инструменты и выделим аспекты, в которых один лучше другого.

Точность

Рулетка обычно дает точность до ± 1,6 мм (1/16 дюйма) без учета погрешности из-за колебаний температуры, скручивания и провисания. Длинные ленты имеют тенденцию к уменьшению до ± 12,7 мм (1/2 дюйма) на расстоянии 10 м (33 фута). Лазерные измерения обычно имеют точность ± 1/8 дюйма на 91,5 м (300 футов). Однако некоторые модели имеют точность до ± 1 мм (1/25 дюйма) на расстоянии 100 м (330 футов), а некоторые модели могут даже достигать ± 1 мм (1/25 дюйма) на расстоянии 500 м (1640,4 дюйма). футов) или более.

В некоторых руководствах (как рулетки, так и лазерные дальномеры) рекомендуется периодически проверять точность инструмента, проводя десять измерений инструментом на известном расстоянии, используя фиксированную цель для проверки отклонения. Мы расположили нашу цель (деревянный блок) на расстоянии 15 и 30 футов, используя ленту FatMax. После этого мы провели перекрестную проверку с помощью ленты Fisco Class 1, затем сделали по 20 снимков с помощью четырех различных моделей лазерных измерителей (Fluke 424D, Leica DISTO E7400x, Bosch GLM 80 и Stanley TLM330).

Мы повторили тест на следующий день, используя белую мишень, и обнаружили, что все четыре модели остались в заявленных пределах. Все они прошли тест и отображают свои показания в футах, дробных дюймах, десятичных футах, дюймах и метрических единицах, отклонившись от известного предела расстояния только на ± 0,01–0,03 дюйма. Все измерения проводились в пределах рабочей температуры инструментов, и мы ценим точность и разрешение этих устройств измерения расстояния, а также их высокую повторяемость.

Согласно результатам нашего теста, рулетка и лазерный измеритель показали хорошие результаты, так что найти самый точный из них — непростая задача. При наружных измерениях рулетка светится особенно на расстоянии, где лазерная точка становится невидимой из-за чрезмерного количества фонового света при использовании в течение дня. Вам не придется беспокоиться о поиске лазерной точки или тратить дополнительные деньги на специальные очки, которые сделают точку более заметной.

Лазерные мерки превосходят ленту благодаря своей разрешающей способности и способности выполнять точные измерения на больших расстояниях без изгиба, провисания или перекручивания (условия, которые являются обычными для рулеток).Кроме того, вам не нужно беспокоиться о линейном расширении из-за изменений температуры, поскольку большинство профессиональных лазерных измерителей могут нормально работать при рабочей температуре от -10 до 50 ° C.

Победитель = Лазерная мера

Однако ленты лучше всего подходят для измерений на короткие расстояния, переноса размеров и выполнения нескольких маркировок через короткие интервалы.

Простота использования

Оба инструмента просты в использовании. Однако лазерные измерители проще в использовании, так как они отображают показания в цифровой форме в выбранном вами устройстве на экране, что исключает ошибку неправильного считывания ленты.Цифровая рулетка также имеет эту функцию, позволяя снимать показания с экрана вместо того, чтобы считать маленькие линии на ленте. Однако для перетаскивания и удержания инструмента для получения точных показаний может потребоваться два человека, особенно при измерении на больших расстояниях (как и в случае с другими измерительными лентами).

Лазерные измерения требуют только одного человека; это означает, что вы можете управлять инструментом без посторонней помощи. Лазерный луч выполняет работу по перемещению от одного конца диапазона измерения к другому, поэтому вам не придется проходить большие расстояния и тащить ленту, чтобы получить измерение.Эти лазерные лучи всегда абсолютно прямые, даже на больших расстояниях, что исключает ошибки из-за провисания и скручивания ленты.

Лазер измеряет блеск в условиях низкой освещенности. Использование или чтение ленты в ночное время может быть затруднено и даже может привести к ошибке чтения ленты. Большинство производителей лазерных приборов учли это и создали модели, которые оснащены дисплеем с подсветкой для повышения надежности и читаемости в условиях плохого освещения даже в темноте. Таким образом, вам не нужно ждать до утра или пока у вас будет достаточное освещение, прежде чем вы сможете измерить расстояние.

Лазерный луч виден, и большинство моделей включает в себя интеллектуальный наконечник для облегчения точных измерений. Это означает, что вы можете проводить измерения, не беспокоясь о проблемах с точностью крючка, которые часто влияют на рулетку. Лазерные мерки также имеют встроенную память, в которой можно хранить измерения для быстрого вызова, чего вы не можете найти в традиционной рулетке (за исключением цифровых рулеток, которые даже не так распространены, как их традиционные братья). С помощью этой функции вы можете перейти на свой сайт работы без каких-либо письменных материалов, чтобы записать показания.

Победитель = Лазерная мера

Скорость измерения

В этом отношении лазерные меры намного быстрее. Вам не нужно протыкать что-либо там, где это не должно быть, или получить доступ к другому концу диапазона измерения, или даже преодолевать большие расстояния и тащить ленту вместе с собой, прежде чем вы сможете провести точные измерения. Лазерный луч сделает всю работу за вас — просто наведите лазер на вашу цель, нажмите кнопку записи, и ваши показания будут перед вами.

Некоторые лазерные измерители оснащены цифровой точечной камерой и функцией наведения на перекрестие на экране для точного измерения от точки к точке. С помощью этой функции вы можете нацеливаться и выбирать две точки и измерять расстояние между этими точками, даже если ваши цели находятся на большом расстоянии от вас.

Это сокращает время, которое можно было бы потратить на ходьбу и перетаскивание ленты с собой на большие расстояния, а также время, затрачиваемое на подъем по лестнице или крутым поверхностям для измерения.Время можно направить на другие важные операции, что повысит вашу производительность.

Измерения лазерных измерителей легко читаются на их дисплее, что даже быстрее, чем подсчет маленьких линий на ленте. Еще одно преимущество использования лазерного измерителя заключается в том, что он позволяет пользователям записывать измерения в выбранных ими единицах измерения без необходимости выполнять какие-либо вычисления для преобразования показаний.

Победитель = Лазерная мера

Долговечность и способность выдерживать суровые условия Лента более долговечна, чем лазерная, особенно если принять во внимание их более низкую цену

Долговечность вашего инструмента для измерения расстояния имеет большое значение .Основными виновниками повреждения устройств измерения расстояния являются вода, удары, тепло и пыль.

Модели лазерных измерителей имеют разную степень защиты от проникновения (IP), которая указывает, насколько они устойчивы к пыли и влаге. Важно найти модель, обеспечивающую защиту, соответствующую вашим потребностям. Например, энтузиаст DIY может выбрать более дешевый инструмент с рейтингом IP40, в то время как профессиональный подрядчик может выбрать инструмент с рейтингом IP54 или IP65 для оптимальной защиты от воды и пыли, которые могут повредить инструмент.

Рулетка также предлагает нержавеющие инструменты, которые идеально подходят для профессионалов, работающих во влажных помещениях, поэтому оба инструмента прошли в этом отношении. Однако лазерные меры могут привести к повреждению экрана или поломке внешнего корпуса или внутреннего компонента при случайном падении. Внутренний компонент рулетки (рулетка) почти не ломается при случайном падении, а некоторые даже имеют резиновый кожух, который позволяет им легко выдерживать удары. И если лента порвется, ее все равно можно будет использовать для измерений с помощью простой техники, известной как «прожигание дюйма».”

Winner = Рулетка

Простота калибровки

Чтобы ваш инструмент для измерения расстояния давал вам точные показания расстояния, вам необходимо его откалибровать. Этого можно достичь, сравнив инструмент с физической мерой, такой как мерка или другая рулетка.

Для рулеток это может быть несложная задача, вам, возможно, придется только отрегулировать крючок и затянуть его плоскогубцами, чтобы обеспечить точность, поскольку большинство неточностей ленты связано с движением крючка.Вы даже можете использовать технику «прожига на дюйм», чтобы снять мерки, если не можете определить движение крючка рулетки.

Но в случае лазерного измерения расстояния вы должны вернуть инструмент производителю для корректировки, если инструмент неточный, но это может занять больше времени и усилий. Возврат инструмента производителю может быть даже неосуществимой идеей, особенно если производитель или его дилер находится далеко от вашего региона или не в вашей стране, поэтому вам может потребоваться поиск другого инструмента для измерения расстояния, чтобы выполнить свою работу.

Победитель = рулетка

Проведение сложных измерений

Сталкивались ли вы когда-нибудь с необходимостью проводить измерения в труднодоступных местах? Например, у вас нет лестницы, и вам нужно измерить расстояние от пола до потолка или верхней части здания, или вы хотите измерить трубу или кабель, проложенный под зданием, где нет прямой видимости между началом. и конец пробега. Использование ленты для этого измерения будет сложной задачей, вам, возможно, придется провести некоторые вычисления и даже получить ошибку.

Но с помощью лазерного измерителя вы можете использовать встроенный компас, датчики наклона на 360ᵒ или функцию Pythagoras, чтобы получить высоту вашего потолка или здания, просто измерив расстояние от основания и потолка или верхней части вашего потолка. строительство. Инструмент сработает за вас! Точно так же вы можете получить длину кабеля или трубы, рассчитать площадь и объем и даже измерить размер своей крыши, не теряя времени и не выполняя сложных математических расчетов.

Некоторые лазерные измерители поставляются с поддержкой цифровой документации и программным обеспечением для проектирования, которое совместимо с мобильными устройствами, что делает их лучшим инструментом для архитекторов, оценщиков недвижимости и дизайнеров интерьеров.Лазерные измерители с этими функциями могут делать снимки с помощью своих камер, накладывать на них измерения, сохранять их в формате JPG, CSV, DXF, DWG или TXT и экспортировать в программы CAD на вашем смартфоне или ПК. Это не только сэкономит время, но и сделает вашу работу более эффективной. К сожалению, вы не можете ни выполнить, ни выполнить все эти функции с помощью ленты.

Победитель = Лазерная мера

Опасности

Лента обычно безопасна для использования. Однако край стальной ленты может быть очень острым и может привести к неприятному порезу, если его грубо схватить за стороны.Эта травма встречается редко, и ее можно избежать при правильном обращении. Еще одна возможная проблема, связанная с безопасностью рулеток, заключается в том, что они используются в неудобных положениях, например, при измерении от точки на стене или здании до другой при подъеме по лестнице или по мокрым или крутым поверхностям.

Лазерный измеритель использует свой лазерный луч для расчета расстояния, поэтому подниматься по лестнице или подниматься на потолок для измерения не требуется, и это дает некоторое преимущество в безопасности. Однако лазерный измеритель излучает лазерный свет с высокой энергией, который может повредить глаза, обжечь кожу, ускорить старение кожи, вызвать рак кожи и даже привести к пожару.Ущерб, нанесенный лазерным светом, зависит от того, как вы используете инструмент, и от класса лазера, к которому он относится.

В большинстве лазерных мер используется луч лазера класса 2, что является более безопасным. Но у вас будут проблемы с глазами, если вы будете смотреть на луч в течение длительного периода времени или если вы смотрите прямо на источник лазерного луча.

Победитель = рулетка

Доступность

Хотя есть несколько моделей рулеток, которые предлагаются для продажи по цене более 1000 долларов (особенно длинные ленты), вы все же можете найти некоторые (карманные) кассеты) стоимостью менее 10 долларов.Лазерные меры немного дороже, а самый дешевый инструмент стоит немного выше 17 долларов (который мы все еще считаем дешевым).

Вы можете получить стандартную ленту от известного бренда за менее чем 50 долларов, но лазерный измеритель в этом ценовом диапазоне может не подходить для вашей работы. Возможно, вам придется потратить несколько сотен долларов, чтобы получить инструмент профессионального уровня, необходимый для вашей работы. Кроме того, для некоторых лазерных измерений могут потребоваться некоторые аксессуары, такие как штативы, визирная пластина и сумка для переноски и хранения инструмента, что часто увеличивает их стоимость.

Еще одна вещь, которую следует учитывать, — это стоимость эксплуатации и обслуживания. Лазерный уровень работает от батареек для питания инструмента, и это может потребовать дополнительных затрат. С другой стороны, традиционные рулетки не требуют батареи, просто вытяните ленту, снимите показания, и все готово! Не нужно беспокоиться о низком заряде батареи на рабочем месте, о подзарядке устройства или даже о покупке дополнительной батареи в дополнение к той, которая у вас есть.

Победитель = рулетка

В этом посте мы рассмотрели точность рулетки и лазерных мер, а также факторы, влияющие на их точность.Мы также сравнили инструменты и выделили их сильные и слабые стороны, что может послужить вашим руководством, когда придет время выбрать лучший инструмент для вашего приложения.

Ценность лазерных измерителей заключается в их универсальности, скорости, удобстве и безопасности в опасных условиях, и это делает их одними из лучших достижений в мире измерения расстояний. Тем не менее, мы рекомендуем вам добавить оба инструмента в свой набор инструментов, поскольку лента может быть вашим спасением там, где лазерное измерение задерживается, и наоборот.

Если после прочтения этого поста вы думаете, что было бы полезно купить лазерный измеритель, вы можете посетить наш пост Лучшие лазерные меры для архитекторов , где мы рассмотрим лучшие лазерные меры как для больших, так и для малых проектов, и и то, и другое. внутреннее и наружное использование.

7 вопросов, которые следует задать перед покупкой LDM

Я провел тонну ремонтных работ в доме, построенном в 1880-х годах. Каждый квадратный дюйм был перестроен под подвал, полный электроинструментов, которыми я пользуюсь почти каждые выходные.И я помню тот день, когда мне пришло в голову, сколько дешевых сломанных инструментов я выбросил.

Я инженер. Как бы я ни ненавидел увековечивать стереотип, я обычно не расстаюсь с долларом, если я не сделал свою домашнюю работу, и в этом случае было очевидно, что собака съела мою домашнюю работу.

Теперь я трачу лишнюю пару долларов на покупку инструмента, который прослужит долго.

Я работаю в области измерительной техники почти 25 лет, и 12 из них были с лазерными дальномерами (или лазерными дальномерами), также известными как LDM.Что касается LDM, с моей точки зрения, вы должны задать себе следующие вопросы, сужая свой выбор:

Вы измеряете снаружи?
Если вы работаете на улице, вам понадобится оптический прицел или цифровой точечный искатель.
Без прицела или точечного искателя вы можете увидеть лазерную точку на максимальном расстоянии около 30 футов в ясный день. Скорее всего, если вы измеряете снаружи, 30 футов не подойдут.
Прицельный прицел — аналог дальномера на старой камере с фиксированным объективом — был технологией, которую мы впервые использовали для решения проблемы использования вне помещений еще в первом DISTO, и сегодня на рынке все еще есть LDM с оптическими прицелами.
Leica Geosystems теперь использует технологию цифрового точечного видоискателя с 4-кратным увеличением, аналогичную функции увеличения в цифровой камере. Перекрестие на ЖК-дисплее точно откалибровано с помощью лазера, поэтому вы знаете, видите ли вы лазер или нет, вы измеряете нужную точку, когда помещаете эту точку в перекрестие.
Вы используете программное обеспечение для проектирования?
Если вы создаете эскизы или работаете в таких программах, как Autodesk или Chief Architect, существуют мобильные приложения, которые можно использовать для создания подробных планов на месте.Некоторые из них, например наше бесплатное приложение DISTO Plan, позволяют накладывать измерения на фотографии, сделанные с помощью мобильного устройства.
LDM
с поддержкой Bluetooth® передают точные измерения этим приложениям в режиме реального времени, когда вы их делаете. Мы слышим от дизайнеров интерьеров, специалистов по информационному моделированию зданий и архитекторов-проектировщиков, которые говорят нам, что эта технология сократила время, необходимое для создания точного плана этажа в , наполовину .
Да, иногда LDM с Bluetooth® являются более дорогими и первоклассными моделями.Но сколько стоит ваше время? Если вы сократите время измерения вдвое при получении точных измерений в первый раз, сколько времени пройдет, прежде чем вы окажетесь в плюсе с инвестициями в 500 или 800 долларов? С новыми LDM начального уровня вы можете получить LDM с Bluetooth® менее чем за 150 долларов. Bluetooth® для меня просто необходим.
Вы заменяете другой измерительный инструмент на LDM?
Если вы используете мерное колесо или длинную ленту, подумайте об измерениях, на которые уходит больше всего времени или которые труднее всего получить.Затем выберите измерительный инструмент, который решает проблемы, с которыми вы больше всего боретесь.
Например, на многих активных строительных площадках может быть трудно получить ровное горизонтальное расстояние от точки A до точки B просто потому, что материалы сложены у стены или люди и техника мешают.
LDM с датчиком наклона измеряет угол и расстояние выстрела, чтобы вычесть горизонтальное расстояние до цели. Это означает, что вы можете снимать над поддонами, людьми, мебелью или чем-то еще, что мешает, и при этом получать нужные размеры.
Это намного проще и намного безопаснее, чем лазить по вещам с рулеткой в руке.
Сколько времени вы тратите на измерения каждую неделю?
Речь идет о рентабельности инвестиций: сколько времени вы тратите на прогулки, перетаскивая ленту или лестницу для измерения?
Что, если бы вам больше не приходилось этого делать? и вы получили более точные измерения? Как бы вам лучше использовать это время?
У вас был плохой опыт работы со звуковой «лазерной лентой» или другими дешевыми продуктами?
Вы не одиноки.Несколько лет назад поставщик, который останется безымянным, наводнил рынок в преддверии праздников дешевым измерителем звукового расстояния, в который встроена лазерная указка «для папы».
Как следует из названия, звуковое устройство отражает звук от объекта, чтобы получить приблизительное расстояние. Эти вещи просто неточны, и их сочетание с «прицельным лазером» убедило многих людей в том, что LDM — это уловка.
Какая точность вам нужна в LDM?
Точность действительно не проблема, если вы приобретаете инструмент от уважаемой компании.Ищите сертифицированный инструмент ISO 16331-1 (Международная организация по стандартизации).
Инструменты
с сертификатом ISO стоят немного дороже, но они стоят намного меньше, чем сконструированная балка, обрезанная на 1 дюйм слишком короткой благодаря малобюджетному LDM.
Какой диапазон вам нужен в LDM?
Опять же, убедитесь, что вы ищете инструмент, сертифицированный по ISO. Сертификаты ISO позволяют сравнивать хорошие яблоки с еще лучшими яблоками. Многие вещи влияют на точность и дальность действия — два основных фактора — это окружающий свет и целевой цвет.
Сертифицированный ISO инструмент дает вам технические характеристики, на которые вы можете положиться, а не те, которые достижимы только в идеальных условиях измерения.

Изучить комментарии

Руководство по покупке лучшей лазерной рулетки — Archisoup

Что такое лазерная рулетка?

Некоторые люди называют их лазерными дальномерами, а другие — лазерными дальномерами. Они являются хорошим выбором для людей, которые не хотят использовать традиционные рулетки и имеют ограничения.

Лазерная рулетка — это инструмент, который посылает импульсы лазерного света к определенной цели и записывает время, необходимое для отражения света. Это позволяет получать точные показания даже на очень больших расстояниях.

Кроме того, встроенные функции позволяют складывать, вычитать, вычислять объем, площадь и триангулировать. Они могут сделать сложные и трудоемкие вычисления быстрыми, легкими и точными.

Качественная лазерная рулетка станет отличным дополнением к вашему арсеналу, независимо от того, являетесь ли вы архитектором, подрядчиком, строителем или геодезистом.

Как они работают?

Чтобы обеспечить вам измерение, лазерный дальномер будет посылать импульсы лазерного света к вашей цели и принимать отражение, когда оно возвращается, чтобы отобразить измерение.

Для расстояний менее 30 метров лазерные дальномеры имеют точность + (-) 3 мм, а встроенная обработка позволяет им складывать, вычитать и вычислять объемы, площади и выполнять триангуляцию.

Устройства измеряют время, за которое свет перемещается между двумя точками, и преобразует их в расстояния.Формула преобразования очень проста — Расстояние = 1/2 (Скорость x Время). Но поскольку свет движется со скоростью 300 000 км / с, измеритель должен регистрировать интервалы времени с точностью до миллиардных долей секунды.

Не паникуйте, приборы очень точные!

Ультразвуковые дальномеры, с другой стороны, работают аналогичным образом, но вместо света они используют звуки с очень высокой частотой, которые вы не можете услышать. Звук движется со скоростью 1/2 км в секунду, поэтому измерить время очень легко.

Насколько точен лазерный измерительный инструмент?

Лазерные рулетки более точны, чем стандартная традиционная дробная рулетка или ультразвуковой измеритель расстояния, когда речь идет о регистрации высоты, ширины и длины, не превышающей 198 метров (650 футов).

Их точность находится в пределах 3 миллиметров или одной восьмой дюйма при записи расстояния менее 91,5 метра (300 футов).

Измерительные ленты — хороший выбор для страховых компаний, подрядчиков, специалистов по напольным покрытиям, архитекторов и других лиц, работа которых связана с большим количеством измерений.Домовладельцы также могут использовать их для измерения в своих домах.

Лазерная рулетка и дробная рулетка

Измерительные приборы несравнимы со старомодными рулетками по скорости, безопасности, точности, удобству, универсальности и функциональности. Ультразвуковые устройства обладают схожими функциями, но также менее точны.

Лазерные дальномеры имеют точность до нескольких миллиметров; они равны дробной рулетке на больших расстояниях, и их линии обычно прямые — они не прогибаются и не прогибаются.Пользователь может выбрать единицы измерения, и нет риска неправильного прочтения промежуточных оценок.
Лазерный дальномер работает быстрее, потому что работа пользователя заключается в том, чтобы указать, щелкнуть и дождаться появления результатов на экране. Измерение происходит за долю времени, которое потребовалось бы пользователю, чтобы потянуть дробную рулетку, произвести измерение и выполнить некоторые другие вычисления.
Благодаря лазерной точке и дисплею с подсветкой лазерная рулетка может использоваться в условиях плохого освещения, и вам не нужно ждать утра или зажигать какие-то огни, чтобы измерить расстояние.
Вам не обязательно иметь доступ к дальнему концу диапазона измерения, если существует прямая видимость цели, вы легко узнаете ее расстояние.
Вам не нужно беспокоиться о препятствиях на земле или крупных объектах, таких как кабель или труба.
Вы можете легко и безопасно записывать восходящие измерения.
Вам не нужно карабкаться по лестнице, мокрым или крутым поверхностям, чтобы получить измерения.Преимущества безопасности более ценны в опасных средах. В некоторых случаях вы не сможете завершить свою работу с помощью дробной рулетки.
Лазерный дальномер позволяет пользователю одновременно измерять две стороны прямоугольных треугольников и использует встроенную функцию Пифагора для расчета расстояния и площади.
Аналогичным образом вы можете записывать высоту конструкций, не находясь рядом с ними — вам просто нужно измерить расстояние от их основания от верхнего положения.
Вы также можете измерить ширину любого здания, стоя на расстоянии нескольких метров от него и используя метод треугольника. Дробная рулетка также никогда не измерит объем автоматически. Для расчетов вам потребуются блокнот, калькулятор и ручка.
Лазерный дальномер помогает непрерывно выполнять измерения в ситуации, когда вам потребуется неоднократно перемещать дробную рулетку. Вам просто нужно пройти и обозначить минимальное расстояние от здания, а затем произвести замер.Этот метод очень полезен в опасных ситуациях.

Что делает лазерный измерительный инструмент хорошим?

Как и следовало ожидать, покупая любой другой инструмент, выбор лазерного измерительного инструмента требует больших размышлений. Прежде чем покупать какой-либо измерительный инструмент, вы должны убедиться, что он соответствует вашим потребностям.

Вот несколько факторов, которые следует учитывать, если вы хотите сделать это легко:

Диапазон

Диапазон показывает, насколько далеко может дотянуться лазерный измерительный инструмент, и при этом обеспечивать надежные измерения.В большинстве случаев хороший инструмент должен иметь яркость более 100 метров.

Точность

Точность важна, и независимо от того, работаете ли вы над простым или подробным проектом, вы должны полагаться на сделанные измерения.

Точность лазерного измерительного инструмента зависит от различных факторов, таких как предельный диапазон и условия окружающей среды. Во влажный день водяной пар может мешать лучам. Убедитесь, что выбранная вами модель может идеально работать в таких условиях.

Режимы измерения

Лазерные рулетки обеспечивают несколько режимов измерения. Они позволяют пользователю выполнять измерения по прямой линии и различными способами. Количество требуемых режимов будет во многом зависеть от типа выполняемой вами работы. Если все ваши измерения являются прямолинейными, хорошим бонусом будет один-два дополнительных режима.

Простота использования

Лазерный измерительный инструмент, у которого есть режимы, предлагает больше контроля, но тот, у которого меньше режимов, проще в эксплуатации.Если вам не нужны более изящные режимы, выберите простой вариант, который позволяет быстро и легко проводить измерения.

Дисплей

Дисплей должен быть четким, чтобы можно было легко читать. Найдите устройство, которое четко маркирует отображаемую информацию. Например, вы должны знать, какой режим вы используете, и что означают измерения на дисплее в условиях плохой освещенности. В противном случае читать будет сложно, и вы, скорее всего, ошибетесь.

Степень защиты

Производители используют шкалу оценок для оценки своих лазерных измерительных инструментов.В рейтинговой шкале описаны различные факторы, которые могут негативно повлиять на работу инструментов.

Первая цифра обычно находится на шкале от 1 до 7 и говорит о том, насколько плотно производитель защитил устройство от пыли. Если число велико, сопротивление будет хорошим.

Вторая цифра относится к водонепроницаемости. Производители оценивают водонепроницаемость по шкале от 1 до 9, а те, которые находятся на более высокой стороне, более устойчивы к воде.

В зависимости от предполагаемого применения убедитесь, что выбранная модель соответствует ожидаемым условиям.

Память

Объем памяти, который вам потребуется в устройстве, будет сильно зависеть от количества измерений, которые вы будете выполнять в любой данный период.

Большинство инструментов стандартно могут хранить до пяти различных измерений.

Как использовать лазерную рулетку

Видео ниже демонстрирует, как правильно использовать лазерную рулетку…

A Руководство покупателя по лазерным измерителям расстояния

Руководство по лазерному измерению расстояния

Факторы, которые следует учитывать при выборе лазерного измерителя расстояния
Преимущества использования лазерных дальномеров
Бренды для лазерных дальномеров
Рекомендуемые лазерные измерители
Принадлежности для лазерных измерителей
Что такое лазерный дальномер?
Как использовать лазерный измеритель расстояния
Лазерные измерители: купить или взять в аренду?

Мы надеемся, что наше руководство по лазерным измерениям расстояния поможет вам принять правильное решение!

Посмотреть наши лазерные дальномеры »

1.Факторы, которые следует учитывать при выборе правильного лазерного уровня

Существует множество различных лазерных дальномеров, доступных для использования, поэтому при выборе подходящего для вас есть много чего учесть. Итак, какая лазерная мера вам подходит? Вот несколько моментов, которые следует учитывать:

Цена — Лазерные дальномеры могут варьироваться в цене от 99 до 599 фунтов стерлингов, поэтому то, что вы готовы потратить, является важным фактором, который следует учитывать.
Использование в помещении / на открытом воздухе — Вам нужен лазерный измеритель, который можно использовать для измерения в помещении и на улице? Некоторые лазерные приборы, например Leica DISTO D510, могут это сделать.Однако другие меры подойдут только для одного или другого.
Измерение расстояния — Что вы будете измерять? Лазерные измерения расстояния могут варьироваться в зависимости от расстояния, которое они могут измерить. Некоторые из них будут иметь длину до 60 метров, а другие — до 200 метров.
Водонепроницаемость — Вам понадобится водостойкий лазерный дальномер? Возможно, вы захотите рассмотреть такие меры, как Leica DISTO X310.

2. Преимущества использования лазерных дальномеров

Три основных преимущества использования лазерного измерителя:

Точность
Простота использования
Прочность

В наши дни точность лазерных измерений чрезвычайно высока, особенно с такими высококачественными приборами, как Leica DISTO ™.Фактически, весь диапазон обеспечивает точность ± 1,5 мм или меньше на расстоянии до 200 метров.

Встроенные функции упрощают выполнение сложных вычислений площади, объема и триангуляции. Это помогает уменьшить количество человеческих ошибок на месте, а значит, экономит время и деньги.

Простые измерения расстояния могут быть выполнены простым нажатием кнопки, но для более сложных вычислений об этом позаботится либо лазерное измерение на борту, либо, в некоторых случаях, расширенное программное обеспечение доступно для Windows, что означает, что сложные задачи планирования могут предпринимать с относительной легкостью.

Лазерные мерки Leica DISTO ™ также известны своей чрезвычайно долговечностью. Полный диапазон имеет минимальный класс защиты от воды IP54, хотя некоторые из них имеют IP65, что означает, что они на 100% водонепроницаемы. Они также сконструированы таким образом, чтобы выдерживать падения с высоты, а также сильные вибрации от машин.

Подробнее »

3. Марки лазерных уровней

Лазерные нивелиры Leica

Некоторые самые продаваемые лазерные дальномеры Leica, которые следует учитывать, включают:

Leica Geosystems — лидер рынка в области производства геодезического оборудования высокого стандарта.Обладая почти 200-летним опытом в области сбора, анализа и отображения пространственной информации, Leica Geosystems произвела наиболее полный ассортимент продукции; все, что вам нужно.

Некоторые самые продаваемые лазерные дальномеры Lecia, которые следует учитывать, включают:

Leica DISTO One — это лазерный дальномер начального уровня, обеспечивающий точность, точность и простоту использования по чрезвычайно доступной цене. Disto One имеет радиус действия в помещении до 20 метров, поэтому он идеально подходит для домашних работ.Leica DISTO One, разработанный и спроектированный изобретателями портативного лазерного дальномера, откалиброванный на весь срок службы в соответствии с профессиональными отраслевыми стандартами
Leica DISTO D2 BT — D2 BT — это небольшой и удобный лазерный дальномер с впечатляющим 100-метровым диапазоном. Он также имеет множество других полезных функций, в том числе возможность измерения от краев и углов благодаря многофункциональному наконечнику.
Leica DISTO ™ D810 Touch — Leica DISTO ™ D810 Touch — первый лазерный дальномер с сенсорным экраном и функцией измерения изображения на экране или технологией «Измерение с изображением».DISTO D810 способен не только на измерения. Данные измерений можно удобно и точно передавать с помощью встроенной технологии Bluetooth Smart.

4. Рекомендуемые лазерные измерители

Лучшее многофункциональное лазерное средство измерения

Победитель: Leica DISTO X4

Leica Disto X4 имеет возможности Bluetooth и интеллектуальное измерение площади, что упрощает включение ваших измерений в цифровой рабочий процесс.

Идеально подходит для ярких наружных сред.

Посмотреть »

Верхний лазерный измеритель Leica

Победитель: Leica DISTO D810

Leica DISTO ™ D810 Touch — первый лазерный дальномер с сенсорным экраном и функцией измерения изображения на экране или технологией «Измерение с изображением».

Посмотреть »

Лучшая бюджетная лазерная мера

Победитель: Leica DISTO One

Новый Leica Disto One — великолепный дальномер начального уровня, обеспечивающий точность и точность по доступной цене.

Посмотреть »

Самый долговечный лазерный измеритель

Победитель: Leica DISTO X3

Leica Disto X3 разработан, чтобы противостоять даже самым суровым погодным условиям и условиям строительной площадки.

Он имеет прочный резиновый корпус, что делает его прочным, водонепроницаемым и пыленепроницаемым.

Посмотреть »

5. Какие аксессуары для лазерных нивелиров мне понадобятся?

Визирная пластина — Визирная пластина — важный аксессуар для лазерных дальномеров при измерении больших расстояний.Они представляют собой отражающую цель, которая помогает обеспечить точное измерение. Существует несколько типов прицельных планок, некоторые из них могут быть прикреплены к углам, краям или на отметках пола.
Штативы — Еще один важный аксессуар, который, обеспечивая стабильность измерения, может помочь повысить точность измерения расстояния. Мы предлагаем штатив Leica Tri100, который можно использовать с сериями Leica Lino и DISTO.
Soft Bag — Удобная сумка для переноски оборудования может не только хранить его в безопасности, но и хранить все вместе.Попробуйте нашу мягкую сумку Leica GVP508 DISTO Soft, которая делает именно это и имеет карманы для всех необходимых руководств, компакт-дисков, кабелей и другого оборудования.

Взгляните на наш полный ассортимент аксессуаров ниже!

Верхний лазерный измерительный прибор

Победитель: штатив Leica TRi100

Для использования с сериями Leica Lino и Leica DISTO. Алюминиевый штатив с простой точной регулировкой и прочной наклонной головкой!

Посмотреть »

6.Что такое лазерное измерение расстояния?

Лазерные рулетки, также известные как лазерные дальномеры или лазерные дальномеры, представляют собой современную альтернативу традиционной рулетке.

Измерения выполняются путем посылки импульса лазерного света на заданную цель и затем измерения количества времени, которое требуется для возврата отражения.

Это позволяет получать очень точные показания даже на больших расстояниях.

Кроме того, встроенные функции позволяют устройству складывать, вычитать, вычислять площадь и объем, выполнять триангуляцию и выполнять ряд других функций.

Они имеют огромное преимущество для пользователя, так как сложные и трудоемкие вычисления могут выполняться быстро, легко и с высокой степенью точности.

Качественный лазерный измеритель может быть полезным дополнением к рабочему комплекту широкого круга профессионалов, включая строителей, подрядчиков, архитекторов, геодезистов, плиточников, монтажников кухонь, подрядчиков по укладке полов и многих других профессий, в которых требуются точные измерения.

Подробнее »

7. Как использовать лазерный дальномер

Чтобы выполнить простое измерение расстояния с помощью лазерного измерителя, пользователь должен поместить прибор на одном конце линии, которая должна быть измерена, и направить лазерный луч на твердую цель, такую как стена или шкаф.

Если твердый объект недоступен, то пластиковая мишень может быть размещена в требуемом месте, чтобы лазерный луч отражался.

Затем нажимается кнопка, и расстояние измеряется и отображается на экране лазерного измерителя.

Если все, что требовалось — это простое расстояние, то работа уже выполнена, но для пользователя все еще существует целый ряд вариантов.

Площади и объемы можно рассчитать, выполнив дальнейшие измерения и используя встроенные функции для выполнения расчетов за вас.

Каждая модель отличается, поэтому всегда рекомендуется потратить некоторое время на руководство пользователя, прежде чем пытаться выполнять некоторые из более сложных задач.

8. Лазерные дальномеры: купить или взять напрокат?

Если вы решили, что вам нужен лазерный измеритель расстояния, вы выполнили первый шаг. Затем вы должны подумать, стоит ли вам покупать или брать напрокат инструмент.

Чтобы принять это решение, вы должны подумать, для чего вы будете использовать лазерный измеритель расстояния, как часто вы будете его использовать и какой тип меры вам нужен.

Если вы планируете использовать лазерный дальномер для небольших работ, таких как домашний ремонт, может быть полезно сразу купить более дешевый измеритель, так как вы, вероятно, будете использовать инструмент повторно в течение длительного периода.

Есть много бюджетных вариантов, включая Leica DISTO D110, которая имеет отличное соотношение цены и качества и может использоваться кем угодно, от энтузиастов DIY до строителей. Мы также предлагаем Laser Liner Distance Master Home, идеальный для домашнего измерения.

Однако, если вам нужна более дорогая мера, но вы будете использовать ее только в течение короткого периода времени, возможно, найм будет лучшим вариантом и чем-то, что следует рассмотреть.

Мы предлагаем услуги по аренде или покупке полного комплекта оборудования для обследования и обеспечения безопасности, включая лазерные дальномеры.

Наем и покупка »

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами.

Один из наших опытных сотрудников будет рад помочь

Эл. Почта: [email protected]

Телефон: 0800 633 5131

Свяжитесь с нами »

Лучший лазерный дальномер на 2021 год

Используя десятки лазерных дальномеров от различных производителей, стало ясно, что некоторые ключевые особенности имеют значение.Самым первым лазерным дальномером, который у меня был, был Bosch GLM15, и я до сих пор им пользуюсь. С тех пор, как я получил этот инструмент, лазерное измерение расстояния стало более обычным явлением. Они также оснащены новыми технологиями и функциями. Однако не всем нужны все эти навороты. Я помогу вам выбрать лучший лазерный дальномер.

У нас есть несколько конкретных рекомендаций, но мы также расскажем, какие функции имеют значение и на что обращать внимание при совершении покупок.

Лучший лазерный дальномер для точности

Leica DISTO D2

Большинство лазерных дальномеров имеют точность 1/8 дюйма на расстоянии 30 футов.Для базовой оценки это отлично работает. Leica DISTO D2 обеспечивает точность до 1/16 дюйма на высоте 328 футов! Вы заплатите больше за этот более точный лазерный измеритель, но если вам нужен лучший лазерный дальномер для точности, Leica D2 — наш лучший выбор. Он позволяет выполнять измерения от краев, углов и раскрытий и имеет память на 10 измерений. Он также взаимодействует с приложениями iOS и Google Play через Bluetooth.

Лучший лазерный дальномер для наружного применения

Bosch GLM 50 C 165 ft.Лазерный измеритель

Bosch GLM 50 C возглавляет наш список лучших лазерных дальномеров для использования на открытом воздухе. Прежде всего, его инвертированный цветной ЖК-экран отображает большие, яркие числа, которые мы можем видеть под прямыми солнечными лучами. С большинством LDM вы получаете крошечные цифры, которые нам трудно прочитать снаружи. Дисплей Bosch GLM 50 C заполняет экран значениями расстояния в футах и дюймах.

Конечно, большинство лазерных дальномеров лучше всего подходят для оценки в помещении. Однако, когда вам действительно нужно провести измерение на улице, нам нравятся функции этого инструмента.Он включает Bluetooth-соединение для использования с приложением Bosch MeasureOn для оценки фотографий. Он охватывает основы, такие как длина, длина, площадь, объем в реальном времени и косвенные измерения. Вы также получаете встроенный инклинометр для определения углов. Что касается времени автономной работы, GLM 50 C за 119 долларов может выполнять до 10 000 измерений на комплекте батареек AAA.

Лучший лазерный дальномер для домашних мастеров

DeWalt DW040HD

DeWalt DW040HD — это 40-футовый карманный лазерный дальномер.Никакие оборки. Никаких навороченных элементов управления. Есть всего одна кнопка. Он измеряет до 40 футов и оснащен перезаряжаемой литий-ионной батареей. Это означает, что больше не нужно возиться с батареями AAA. Просто вставляйте его время от времени в зарядное устройство miniUSB, и вы сможете выполнить еще несколько тысяч измерений. Также в комплекте есть ремешок для запястья.

За 29 долларов вы можете найти более дешевый лазерный дальномер, но это наш выбор в качестве лучшего лазерного дальномера для домашних мастеров и домашнего использования. Это поможет вам оценить ковер и плитку или измерить стену на наличие краски, не нарушая банк.

Лучший лазерный измеритель расстояния за деньги

Skil ME9821-00 Лазерный измеритель расстояния

65-футовый лазерный измеритель расстояния Skil ME9821-00 действительно впечатлил нас своим набором функций. Он представляет собой серьезное измерительное решение для домашних мастеров и даже профессионалов начального уровня. Skil ME9821-00 отличается ценой, простотой использования и точностью. Это отличный выбор в море товаров, подходящих для меня тоже.

Нельзя не отметить простоту и новаторство колесных мер.Для измерения криволинейных поверхностей Skil Laser Distance Measure имеет режим измерения колес. Вы можете перетащить колесо в нижней части устройства вперед или назад по поверхности, чтобы получить точное измерение. Если вы меняете направление во время перетаскивания, это просто вычитает расстояние из текущего измерения.

Этот инструмент стоит менее 50 долларов и является лучшим лазерным дальномером за эти деньги — без труда. Это недорогая и удобная альтернатива постоянному вытаскиванию рулетки.Нужен больший диапазон? Skil предлагает 100-футовую модель примерно на 20 долларов дороже.

Лучший лазерный дальномер для профессионалов

Милуоки 150-футовый лазерный дальномер

Когда дело доходит до профессиональных функций, мы ищем сочетание точности, надежности и функциональности. 150-футовый лазерный измеритель расстояния Milwaukee действительно впечатлил нас сочетанием всего этого. Лазер построен на основе стандартного инструментального пластика и имеет защитную накладку на каждой из четырех боковых сторон. Это должно защитить его в большинстве случаев падения.

Для большинства внутренних работ, где лазерный дальномер является полезным инструментом, 150-футовый лазерный дальномер Milwaukee находит золотую середину между дальностью, точностью и набором функций, сохраняя при этом цену ниже 100 долларов. Кнопка бокового снимка и рычаг измерения угла — приятное дополнение к стандартным меркам, а Milwaukee не допускает чрезмерной сложности интерфейса.

Лучший лазерный дальномер для дальнего использования

Bosch Blaze GLM400CL

Мы часто встречаем случаи, когда документация является ключевой.Соединение телефона с LDM решает эти проблемы. Однако для приложений с большим радиусом действия вы часто размещаете лазер так далеко, что уже не можете легко его отслеживать. Для этого вы можете сделать причину для интеграции камеры с зумом прямо в инструмент. Bosch Blaze GLM400CL делает это с помощью камеры с регулируемым зумом, которая помогает найти лазерное пятно в ярких условиях.

Измеряя расстояние до 400 футов, Bosch Blaze позволяет снимать и определять точки измерения, а затем передавать документацию по измерениям непосредственно на смартфон или планшет.Он использует соединение Bluetooth со своим приложением MeasureOn. Этот наружный лазерный измеритель охватывает все основные моменты, а также добавляет встроенный инклинометр, который помогает определять угол наклона. Он даже подтверждает, когда инструмент находится в горизонтальном положении, что позволяет использовать его произвольно.

Завершают все — цветной ЖК-дисплей с подсветкой, усиленное стекло экрана и возможность просмотра последних 50 измерений на приборе. Он также хранит до 600 изображений. Вы можете получить больший диапазон от Leica, но всего за 299 долларов это лучший выбор для лучшего лазерного дальномера для использования на больших расстояниях.

Также рекомендуется

Leica DISTO S910 (точность 0,05 до 300 м) — 1499 долл. США

Насколько далеко измеряют лазерные дальномеры?

Первый вопрос, который вам нужно задать: как далеко вам обычно нужно проводить измерения? Вы работаете в основном в помещении или на улице (на солнце)? Вы в основном ориентируетесь на жилые или коммерческие проекты?

Использование лазерных измерителей вне помещений: Имейте в виду, что лазерные измерители работают вне помещений. Даже если вы не видите лазер, он точен, если находится в пределах его диапазона использования.Тем не менее, вам нужно быть уверенным, что вы попали в правильную цель! (См. Раздел «Что такое цифровой видоискатель» ниже)

Если вы работаете в жилых помещениях, диапазон в 50 футов часто покрывает ваши потребности для измерений в помещении. Если вы оцениваете ограждение или другие товары для улицы, вы можете использовать инструмент, способный преодолевать большие расстояния.

В коммерческих приложениях обычно требуются измерения на больших расстояниях, поэтому имеет смысл использовать инструмент с большим диапазоном. Чем дальше можно измерить расстояние с помощью лазера, тем мощнее должны быть лазер и датчик.

Звоните: Подумайте о самых длинных измерениях, для которых вам понадобится лазерный дальномер. Получите модель, которая будет немного расширяться.

Сколько памяти или хранилища мне нужно?

Базовый лазерный дальномер не имеет памяти. Лучшее, что это даст вам, — это возможность проводить измерения. Другие могут предоставить вам хранилище для 200 или более измерений. Решите, насколько удобно вам записывать измерения в блокнот или на телефон.Если вы хорошо ведете записи или не хотите доверять технологиям, память может не иметь большого значения. С другой стороны, хранение этих цифр прямо в инструменте потенциально ускоряет рабочий процесс.

Сделайте звонок: Это звонок для вынесения суждения. Мне нравятся лазерные измерители с как минимум 50 точками хранения данных, так что я могу иметь измерения для всего дома. Но я все еще записываю их в блокнот.

Лучший вид экранов для лазерных дальномеров

Вы найдете два основных типа экранов: ЖК-экран и светодиодный.Светодиод намного ярче и легче читается. Этот действительно помогает при ярком солнечном свете. Многие ЖК-дисплеи имеют подсветку, которая помогает в условиях низкой освещенности, но ее трудно читать под прямыми солнечными лучами. «Инвертированные» цвета также помогают, поскольку белый текст на темном фоне легче читать на солнце, чем черный текст на белом.

Сделайте звонок: Оба экрана работают нормально, но мы предпочитаем светодиоды и вариант с перевернутыми экранами, если у нас есть выбор.

Нужны ли цветные ЖК-экраны?

Мы постоянно видим новомодные продукты с полноцветными ЖК-дисплеями.Пока что это не очень помогло. Однако есть некоторые конкретные случаи, когда полноцветный экран может помочь. В частности, модели со встроенными камерами позволяют получить гораздо более впечатляющую оценочную документацию в конце работы. Тем не менее, другие модели служат дальномерами на большие расстояния, помогая вам найти точку, которая может находиться на расстоянии нескольких сотен ярдов.

Могут ли лазерные дальномеры давать измерения в реальном времени?

Обычно да. Измерения в реальном времени дают вам мгновенную обратную связь, когда вы перемещаете лазер, а не ждете, пока вы нажмете кнопку «измерения».Это дает вам возможность найти точное расстояние от стены или потолка, чтобы вы могли сделать отметку, прежде чем пробить в ней отверстие. Никого из нашей команды профессионалов не интересует лазерный дальномер, в котором нет этой функции.

Сделайте звонок: По нашему мнению, функция измерения в реальном времени является обязательной функцией.

Поддерживает ли он сложение / вычитание?

Сложение и вычитание — удобные функции, когда вам нужно объединить две длины, которые вы не можете измерить за один снимок.Они также помогают, когда вам нужно исключить часть измерения. Он также работает в сочетании с расстоянием, площадью и объемом. Если вы делаете смету для покраски, это простой способ убрать часть гаражных ворот и другие большие неокрашиваемые участки по ходу движения.

Сделайте звонок: Эту функцию вы найдете во всех, кроме самых простых, лазерных дальномерах, и она очень полезна, в частности, при расчетах площади.

Можно ли рассчитать площадь и объем?

Скорее всего, если ваш лазерный измеритель имеет сложение и вычитание, он также будет иметь площадь, объем и косвенное измерение (см. Ниже).Это просто позволяет вам выполнить два (для площади) или три (для объема) измерения и автоматически получить результат. При оценке краски, гипсокартона, пола, воздушного потока и т. Д. Мы считаем это важной функцией.

Позвоните: Помимо выполнения основных измерений, функции площади и объема являются одними из самых полезных. Вероятно, вы захотите использовать его на своем лазерном дальномере.

Можете ли вы провести косвенное измерение (использовать теорему Пифагора)?

Косвенное измерение идет рука об руку с функциями площади и объема.Разница в том, что вы измеряете прямо до основания материала (катет прямоугольного треугольника) и от той же точки до верха материала (гипотенуза), чтобы получить высоту, которую невозможно измерить напрямую.

Звоните: Это не решающая функция для большей части нашей команды, но вы, вероятно, получите ее вместе с площадью и объемом. Это действительно классная функция, если она вам понадобится. Расширенная версия этого также включает измерение угла.Это позволяет вам измерять различную высоту на расстоянии — даже от земли.

Полезно ли беспроводное соединение (Bluetooth)?

Получение данных от инструмента почти так же важно, как и его получение, если вы делаете оценки и ставки. Если вы разбираетесь в технологиях, подключение по Bluetooth может помочь вам передать данные с лазерного дальномера на телефон, планшет или компьютер.

Скорее всего, вместе с ним найдется приложение. Некоторые приложения даже дают вам возможность накладывать измерения на изображения или рисунки работы.При составлении заявки или предложения это позволяет вам показать вашим клиентам визуальные эффекты и привнести дополнительный уровень профессионализма в ваше предложение.

Сделайте звонок: Добавление этого уровня технологий требует обучения. Те, кто научится им пользоваться, могут сэкономить массу времени и составить гораздо более подробные предложения и оценки. Хотя Bluetooth полезен при лазерных измерениях, он не является отраслевым стандартом, так что он полностью соответствует вашему уровню комфорта, если вы этого хотите.

Что такое цифровой видоискатель и чем он помогает?

Цифровой видоискатель лучше всего подходит для дальномерного лазерного измерения расстояния, когда трудно увидеть, где приземляется лазерная точка. Когда вы измеряете расстояние, приближающееся к 400 футам, отклонение на пару градусов может иметь большое значение для ваших результатов.

Сделайте звонок: Вы можете видеть только красные лазеры до тех пор, пока вам не понадобится отразить их от целевой карты и, возможно, попросить второго человека помочь.Цифровой видоискатель действительно полезен при съемке на открытом воздухе с большим радиусом действия.

Стоит ли покупать модель с камерой?

Некоторые лазерные дальномеры добавляют камеру к своему цифровому видоискателю. Это может упростить создание фотографии с наложениями измерений. Это работает вместе с подключением Bluetooth для передачи результатов в приложение. Эта функция появляется на лазерных приборах высокого класса и имеет повышенную цену.

Другая система с функцией интеграции камеры в качестве дальномера.Это поможет вам «приблизить» удаленные объекты, в которые вы пытаетесь попасть с помощью этой маленькой красной точки.

Ваш выбор: Это наиболее полезно на коммерческих сайтах, где есть много технологий, позволяющих быстро получить информацию там, где ее нужно. Однако использование подобной технологии в качестве подрядчика по жилью определенно выделит вас среди других.

Литий-ионный аккумулятор или батарея в качестве источника питания?

Многие лазерные дальномеры используют батареи типа AAA или AA в качестве источника питания, хотя некоторые из них имеют встроенную литий-ионную батарею.Стандартные щелочные батареи относительно недороги и их легко найти. Перезаряжаемые батареи подходят для некоторых более крупных и мощных моделей и избавляют вас от необходимости таскать с собой запасные части… если вы не забываете заряжать их!

Сделайте звонок: Здесь действительно неплохой звонок. Щелочные батареи снизят вашу первоначальную стоимость, а литий-ионные более удобны. Мне нравятся литий-ионные, но большинство наших лазерных дальномеров щелочные.

Сколько мне платить? Какая хорошая цена?

То, сколько вы готовы потратить, — это еще одна вещь, которую следует учитывать.

Как работает лазерная рулетка: реверс-инжиниринг / Хабр

Принцип работы лазерных рулеток

Реверс-инжиниринг лазерной рулетки

Программирование

Результаты

Напоследок: какие рулетки еще можно встретить?

Лазерная рулетка: принцип работы, устройство, возможности, выбор

Лазерная рулетка: устройство и принцип работы

Как выбрать лазерную рулетку: возможности решают все

Как выбрать лазерный дальномер: на что обратить внимание

Как работает и сколько стоит лазерная рулетка, инструкция по использованию дальномера

как выбрать электронную (цифровую) рулетку для строительства, как работает, как пользоваться

Устройство и принцип действия лазерной рулетки

Функции и применение строительного дальномера

Видео: обзор функций дальномера для строительства

Как выбрать электронную рулетку

Как пользоваться цифровым измерительным устройством

Рекомендации по использованию

Видео: как пользоваться электронной линейкой при строителных работах

Что такое лазерные дальномеры лазерные рулетки

как выбрать электронную (цифровую) рулетку для строительства, как работает, как пользоваться

Устройство лазерного дальномера

Фотогалерея: разновидности лазерных дальномеров

Основные элементы строительного дальномера

Виды дальномеров

Фазовые измерители

Импульсные измерители

Сравнение принципов работы импульсных и фазовых измерителей

Видео: принцип работы лазерного дальномера

Применение и функции лазерного дальномера

Дополнительные функции некоторых современных дальномеров

Работа с лазерной рулеткой

Видео: как пользоваться лазерной рулеткой

Правила эксплуатации дальномера

Рекомендации по выбору лазерной рулетки

Видео: обзор лазерного дальномера ЛДМ-70

Дополнительные функции дальномера

Видео: измерение площади непрямоугольных стен лазерным дальномером

Как выбрать лазерную рулетку для дома и «шабашек»?

Принцип работы лазерного дальномера

Какая дальность замеров бывает и какая нужна для дома?

Точность замеров

Класс лазера

Дополнительные функции и возможности лазерных рулеток

Зачем некоторые лазерные рулетки вносятся в госреестр?

Как работают лазерные дальномеры?

Принцип работы

Расчет расстояния

Почему именно лазеры?

Рекомендации

Приемная оптика

Приложения

Как облегчить работу с помощью лазерной рулетки? — Лучше HouseKeeper

Лазерная мера против рулетки

0 in Температура

7 вопросов, которые следует задать перед покупкой LDM

Вы измеряете снаружи?

Руководство по покупке лучшей лазерной рулетки — Archisoup

Что такое лазерная рулетка?

Как они работают?

Насколько точен лазерный измерительный инструмент?

Лазерная рулетка и дробная рулетка

Что делает лазерный измерительный инструмент хорошим?

Как использовать лазерную рулетку

A Руководство покупателя по лазерным измерителям расстояния

Руководство по лазерному измерению расстояния

1.Факторы, которые следует учитывать при выборе правильного лазерного уровня

2. Преимущества использования лазерных дальномеров

3. Марки лазерных уровней

Лазерные нивелиры Leica

4. Рекомендуемые лазерные измерители

Лучшее многофункциональное лазерное средство измерения

Верхний лазерный измеритель Leica

Лучшая бюджетная лазерная мера

Самый долговечный лазерный измеритель

5. Какие аксессуары для лазерных нивелиров мне понадобятся?

Верхний лазерный измерительный прибор

6.Что такое лазерное измерение расстояния?

7. Как использовать лазерный дальномер

8. Лазерные дальномеры: купить или взять напрокат?
