Как работает погружной насос: Погружные насосы — принцип работы и описание

Погружные насосы — принцип работы и описание

В основном на дачном участке отсутствует система водоснабжения, необходимая не только для домашних целей, но и для поливки на огороде. Поэтому для удобства будет лучше воспользоваться качественным насосным оборудованием. Это обеспечит хороший и стабильный напор воды в доме, а также позволит откачивать воду из затопленных помещений.

Виды погружных насосов

Прежде чем приступить к выбору погружной модели, следует определить, для чего оно будет использоваться. Это влияет на технические характеристики и, соответственно, на цену насоса.

Выделяют 4 вида погружных насосов:

• Колодезный – этот вид устанавливают в маленьких домах, в которых необходимо перекачивать чистую воду с небольшой глубины. В этом случае насос устанавливается на дно колодца, чтобы не засорить фильтр и во избежание образования осадка.
• Скважинные – модели этого вида имеют маленькую толщину и форму цилиндра, поэтому запросто устанавливаются на большую глубину.
• Дренажные – насосы, которые применяются для удаления грязной воды из затопленных помещений или ям. Благодаря такому устройству можно не бояться затопления весной или во время сильных дождей.
• Фекальные – этот вид служит для очистки выгребных ям от жидкости или бытовых отходов. Данные модели по принципу действия и устройству очень напоминают дренажные, отличие состоит лишь в том, что первые намного мощнее и способны откачивать очень загрязненную воду. Некоторые устройства дополнительно оснащены специальными измельчителями, перемалывающие довольно крупные частицы.

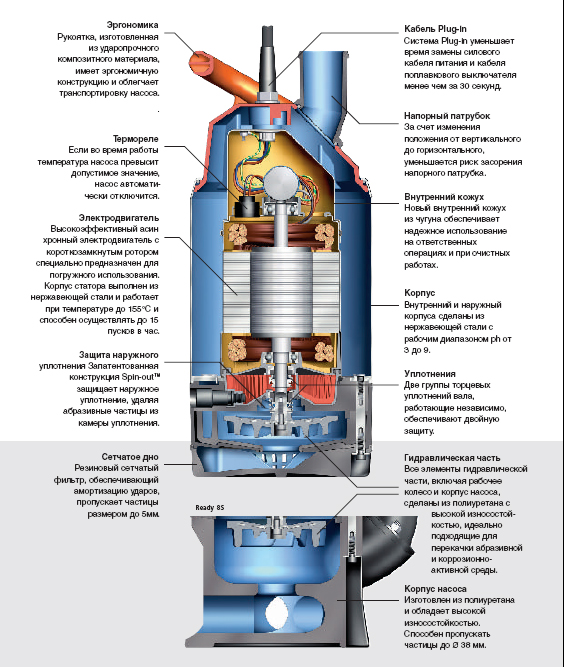

Устройство и принцип работы погружного насоса

Современные модели насосов выдерживают высокие нагрузки. Оборудование следует располагать на дне источника выше 1 м при низком уровне воды, и выше 6 м при установке мощного насоса. Охлаждается насос за счет перекачиваемой воды.

Погружной насос состоит из:

• Центробежного устройства;
• Электродвигателя;
• Автоматики;
• Водоподъемного трубопровода.

В конструкции насоса отсутствуют промежуточные подшипники, благодаря чему их можно устанавливать в водозаборах с искривленным каналом.

Краткий обзор моделей насосов погружного типа

Скважинные насосы серии 3 SP широко применяются для бытовых нужд, они подают воду из скважины диаметром более 80 мм. Например, из этого ряда можно выделить модель Belamos 3 SP 60/1.8, имеющий мощность до 600 Вт и очень распространенный среди небольших дач с домом и огородом. За счет однофазного электрического двигателя обеспечивается производительность 1800 л/ч. Особенностями данного насоса являются длительная продолжительность работы, корпус из нержавеющей стали и двойные графитовые уплотнения. Эту модель можно назвать экономичной, так как она имеет сравнительно небольшую цену и достаточно высокую производительность, что очень удобно и выгодно для дачников.

Из этой серии также можно отметить Belamos TF 3-150. Его применяют для откачки воды с глубины до 120 м. Данная модель имеет обратный клапан, который позволяет работать насосу в любом положении. Стабильный и сильный напор воды обеспечивается благодаря увеличенному числу ступеней мощности и определенной форме лопаток. Производительность этого насоса 2700 л/ч, что намного больше, чем у модели Belamos 3 SP 60/1.8, что позволяет использовать его в более широких масштабах. Если говорить о цене, то переплата незначительна, зато качество работы намного лучше и функций больше.

Из всего многообразия моделей серии SQ можно выделить 3-х дюймовый многоступенчатый насос Grundfos SQ 1-110.

Он обладает рядом преимуществ:

• Удобный монтаж за счет небольших габаритов и веса;
• Обратный клапан обеспечивает работу насоса в различных положениях;
• Плавающие рабочие колеса обеспечивают работу насоса при наличии малого количества песка в воде;
• Керамические подшипники;
• Нержавеющая сталь, из которой выполнен насос, позволяет качать питьевую воду, и повышает его срок службы;
• Установленный фильтр предотвращает попадание крупных инородных частиц;
• Электрический двигатель на постоянных магнитах влияет на низкие электрозатраты при работе насоса;
• Защита сухого хода предотвращает работу насоса, если вода в источнике закончилась, это исключает перегорание двигателя;

Ремонт насосов погружного типа

Хотя такой вид насоса отличается своим высоким качеством и продолжительным сроком службы, бывает такое, что оборудование вдруг перестает работать. Что делать в этом случае?

Сперва необходимо проверить свободность вращения электродвигателя с крыльчаткой. Зачастую этот механизм заклинивает от каких-либо загрязнений, поэтому если их вовремя не обнаружить, может сгореть стартовая обмотка.

Если в этой части погружного насоса все нормально, следует перейти к его верхней части. Для этого агрегат нужно поставить вертикально, во избежание вытекания масла. Затем необходимо снять крышку, открутить болты и с помощью мультиметра измерить сопротивление на двигательных обмотках (пусковая – 35-40 Ом, рабочая – 10-15 Ом). Если сопротивление превышает эти показатели, значит, поломка заключается в обрыве обмотки, а если оно ниже – значит случилось межвитковое внутреннее замыкание.

В случае, если поломка заключается в чем-то другом, лучше обратиться к специалисту.

Выбор погружного насоса

При выборе качественного насоса погружного типа обычно принимают во внимание следующее:

• На каждый кв. м. участка принято рассчитывать 5 л воды;
• Суточная норма семьи из 3 человек не должна превышать 500 л;
• Длину водопровода, то есть удаленность скважины от дома;
• Разность высот (если она имеется).

Элементы водоснабжения следует выбирать после модели насоса, уже полагаясь на его характеристики.

На самом деле, это очень ответственная работа – выбирать и устанавливать погружной насос, но если он высококачественный, и в его выборе помогали специалисты, то проблем с этим не возникнет.

Страница не найдена — aqua-guru.ru

Скважины 76 просмотров

Кессон (он же приямок) – один из основных элементов скважины, представляет собой герметичный короб,

Скважины 37 просмотров

Скважина на участке обеспечивает водой дом, используется для полива огородных и садовых растений. Ее

Насосы 24 просмотров

Собственный дом или дача приносят не только массу положительных эмоций и моментов. Достаточно часто

Скважины 22 просмотров

Как утеплить скважину на зиму своими руками, как избежать замерзания воды в обсадной и

Скважины 45 просмотров

В большинстве частных домов, расположенных вдали от городских коммуникаций, проблему водоснабжения решают с помощью

Скважины 18 просмотров

Для создания системы автономного водоснабжения необходимо построить собственную продуктивную скважину на участке. Это серьезное

Погружные центробежные насосы для скважины: устройство, применение

У владельцев частных домов есть два варианта устройства системы водоснабжения – подключиться к центральной сети при наличии такой возможности, или выбрать вариант обустройства автономного источника путем бурения скважины.

Многие собственники сегодня не желают зависеть от централизованной системы водоснабжения, испытывать неудобства из-за плановых отключений, а также периодических перебоев с подачей воды и при этом ежемесячно платить за потребляемую воду сомнительного качества. Водоснабжение из собственного природного источника, безусловно, имеет массу преимуществ, и поэтому все чаще владельцы загородного жилья отдают предпочтение варианту

установки автономной системы обеспечения водой для бытовых и хозяйственных нужд.

Для грамотного проектирования и обустройства водопроводной сети необходимо иметь представление о гидрогеологических особенностях участка – особое значение имеет уровень грунтовых вод. Источником автономной системы водоснабжения служат водоносные слои грунта (горизонты) – известковые или песчаные участки, насыщенные водой. Для того чтобы их обнаружить, производят бурение – это позволяет впоследствии иметь доступ к постоянно производительной скважине.

Различают два основных типа скважин:

• Артезианская (совершенная) – глубина залегания воды в них может достигать нескольких сотен метров. Несмотря на высокую стоимость ее бурения, такая скважина обеспечивает абсолютно чистой водой и способна прослужить несколько десятков лет.
• Фильтрационная (несовершенная) – бурение осуществляется до обнаружения ближайшего водоносного горизонта (10-30 метров). Фильтрационный источник имеет ограниченный запас ресурсов, поэтому срок его эксплуатации не превышает 10-15 лет. Кроме этого, вода из такой скважины требует обязательной дополнительной фильтрации.

Если в качестве типа системы водоснабжения выбран вариант бурения скважины, то для обустройства системы водопровода, кроме труб, потребуется дополнительное оборудование – насос, фильтры, аппараты для раздачи воды.

Назначение насосного оборудования

Насосное оборудование – важнейший элемент автономной системы водоснабжения частного дома, без которого в принципе невозможно функционирование водопровода. С помощью насосов происходит процесс откачивания воды из подземного источника (скважины или колодца), подъем её по обсадной трубе, установленной внутри скважины и, непосредственно, подача воды в систему трубопровода под определенным напором.

Именно от характеристик и конструкции насосного оборудования зависит стабильность и бесперебойность водоснабжения. Для забора воды из скважины существует два типа насосов:

• Поверхностный (самовсасывающий) – устанавливается на поверхности земли в непосредственной близости от источника. Главным недостатком поверхностного агрегата является возможность откачивать воду на небольшой глубине (8-20 метров в зависимости от мощности установки), поэтому использовать его можно только на фильтрационных скважинах. Оборудование следует выбирать с небольшим запасом по создаваемому напору перекачиваемой жидкости. Среди преимуществ можно выделить невысокую стоимость и простоту в техническом обслуживании. Поверхностные насосы отлично подходят для откачивания жидкости из наземных резервуаров, для осушения участка, для ликвидации жидкости из погребов и подвалов.
• Погружного типа – помещаются непосредственно в скважину или колодец, способны обеспечивать подачу воды с глубины более 100 метров, обеспечивая стабильный и мощный напор, обеспечивающий водой все необходимые точки водозабора. Несмотря на некоторые недостатки в виде сложностей в монтаже и диагностике неисправностей, такое оборудование считается надежным, безопасным и производительным и рассчитано на многолетнюю беспроблемную эксплуатацию.

На какие виды делятся погружные насосы?

Выбор насосной установки – один из важнейших этапов обустройства системы водоснабжения, от которого будет зависеть общая функциональность скважины, а также стабильность и бесперебойность водоснабжения, что, безусловно, в приоритете для каждого домовладельца.

Уже на этапе проектирования дома следует определиться с типом скважины, приблизительными показателями её дебита (показатель скважины, дающий информацию о том, сколько можно откачать из нее воды, сохранив в ней начальный уровень), статическим и динамическим уровнем и, соответственно, типом насосного оборудования, которое будет устанавливаться в системе водоснабжения.

Безусловно, вариант выбора погружного насоса является беспроигрышным – кроме высокой производительности и износостойкости, гидравлическое устройство обеспечивает подачу чистейшей воды без химических примесей и хлора.

В зависимости от устройства и принципа работы механизма погружные насосы классифицируются на три вида:

Винтовой насос идеально подходит для перекачивания воды с большим количеством мелко- и среднефракционных включений, сильно запесоченных или заиленных скважин. Конструкция винтового агрегата представляет собой ротор со спиралью и статор с внутренней резьбой, принцип работы заключается в подъеме воды по винтовой спирали в результате вращения ротора. Насос винтового типа имеет довольно низкий КПД, поэтому его нерационально устанавливать для обеспечения стабильного водоснабжения дома. Чаще всего, такое оборудование устанавливается временно для прокачки новой скважины.

Насос вибрационного типа работает от электросети. Принцип действия его основан на изменении давления воздуха и воды во внутренней камере за счет возвратно-поступательных движений поршня. Однако несмотря на его ценовую доступность, некоторые эксперты категорически не рекомендуют устанавливать насосное оборудование вибрационного типа в скважину по той причине, что в результате вибрации может произойти вывал породы и скважина придет в негодность. Зачастую вибрационные насосы самопроизвольно заклиниваются в скважине – изъятие установки является сложной и дорогостоящей процедурой. Таким образом, перед покупкой стоит хорошо подумать, целесообразна ли будет такая экономия.

Принцип действия и классификация центробежных насосов

Центробежные насосы разработаны специально для эксплуатации в скважинах – этот тип насосного оборудования является самым эффективным и рациональным для удовлетворения нужд и потребностей частного домовладения. Устройство имеет герметичный цилиндрический корпус с размещенным внутри электроприводом, создающим вращающий момент на валу, оснащенном рабочими колесами с лопастями.

При вращении рабочего колеса жидкость, находящаяся в картере насоса, отбрасывается центробежным ускорением к периферии кожуха. За счет возникающей разницы давлений часть жидкости уходит в напорную магистраль. Из-за снижения объема жидкости в корпусе происходит падение давления, что способствует затягиванию воды из емкости или скважины во всасывающий канал. От частоты вращения ротора зависит производительность помпы и давление воды в напорной магистрали.

Центробежное насосное оборудование имеет высокий КПД, обеспечивает высокое давление в напорной магистрали и способно перекачивать воду с максимальной глубины артезианской скважины.

Центробежные насосы имеют высокую стоимость, поэтому их применение экономически обосновано именно при необходимости подъема воды с большой глубины.

Насосное оборудование центробежного типа классифицируется в зависимости от конструктивного исполнения, а также по назначению:

• По расположению патрубков насосов – консольные, типа in-line;
• По количеству ступеней – одноступенчатые, многоступенчатые;
• По расположению вала – горизонтальный, вертикальный;
• По типу уплотнения вала – сальниковое уплотнение, торцевое, динамическое;
• По типу соединения гидравлической части с электродвигателем – насос с соединительной муфтой, моноблочное устройство.

Основные характеристики

Для обеспечения максимальной эффективности работы скважинного насоса центробежного типа, при выборе необходимо опираться на ряд параметров:

• Мощность и производительность;
• Глубина скважины;
• Размеры насосного оборудования;
• Высота зеркала воды – расстояние до уровня воды в скважине;
• Длина горизонтальной части трубопровода, по которому устройство в состоянии транспортировать перекачиваемую им жидкость;
• Наличие в комплектации дополнительных устройств, позволяющих оптимизировать работу насоса и повышающих его эффективность.

Выбирать насос следует исходя из характеристик скважины, которые прописаны в паспорте гидротехнического сооружения и, конечно, учитывая личные потребности своей семьи в количестве и качественных характеристиках используемой воды. Любой продавец-консультант в серьезном магазине, реализующем насосное оборудование, всегда предоставит профессиональную консультацию и поможет выбрать агрегат, идеально подходящий клиенту по всем требуемым параметрам.

Преимущества использования

Безусловно, насосы центробежного типа выигрывают по всем показателям перед другими видами насосного оборудования. Самое главное преимущество – высокая производительность, несмотря на небольшой диаметр корпуса.

Среди прочих достоинств можно выделить:

• Возможность использовать на большой глубине;
• Компактность и небольшой вес;
• Легкий монтаж и запуск;
• Абсолютная бесшумность;
• Надежность и долговечность;
• Отсутствие необходимости охлаждения;
• Полное исключение гидравлических ударов в системе.

Единственным недостатком погружного насоса является его сложное извлечение для проведения диагностики и ремонта в случае возникновения неполадок. Однако если система водоснабжения спроектирована и реализована грамотно, то проблем возникнуть не должно, и даже высокая стоимость погружного насоса компенсируется долгим сроком его эксплуатации.

Условия эксплуатации

Погружной насос эксплуатируется в довольно сложных условиях водной среды. Условие соблюдения правил использования насоса значительно продлит срок его службы и исключит внеплановые ремонты.

В первую очередь, следует покупать оборудование, технические характеристики которого строго соответствуют показателям и параметрам скважины. Производительность насоса не должна превышать дебит скважины или колодца, иначе можно очень быстро исчерпать ресурс источника.

Также необходимо соблюдать габаритные размеры – это предотвратит заклинивание насоса в скважине. Большое внимание нужно уделить целостности изоляции электрического кабеля.

Производитель оборудования всегда указывает информацию по рекомендуемым условиям эксплуатации в техническом паспорте насоса, в том числе и по максимальной температуре водной среды, содержанию в воде песка, сероводорода, ионов хлора и рекомендуемых водородных показателей.

Рекомендации по установке и обслуживанию

При наличии определенных знаний можно и самостоятельно произвести монтаж в скважину погружного насоса. Однако следует знать, что самостоятельная установка оборудования – довольно трудоемкая работа. Поэтому, возможно, в таких вопросах целесообразнее доверить работу по монтажу агрегата квалифицированным специалистам, имеющим больший опыт и соответствующие навыки. Только в этом случае можно быть уверенным в том, что дорогостоящее оборудование будет исправно служить на протяжении длительного времени и не создавать дополнительных проблем в обслуживании.

Промышленные насосы «Jetex»

Компания «JETEX» предлагает широкий ассортимент скважинных насосов погружного типа с энергоэффективными электродвигателями, предназначенные для различных нужд:

• Промышленного, городского и сельскохозяйственного водоснабжения;
• Оборудование систем орошения, ирригации и полива, а также озеленительных работ;
• Оборудование систем пожаротушения;
• Оборудование системы повышения давления.

«JETEX» – крупнейший российский производитель насосного оборудования высокого качества, подтвержденного сертификатами соответствия международным и отечественным стандартам. Вся продукция производится на современном высокотехнологичном оборудовании, проходит многоступенчатый контроль качества и тестирование на испытательных стендах.

Насосы «JETEX» – отличная альтернатива импортному оборудованию по приемлемым ценам!

Насосы для воды погружные: устройство и принцип работы

Решили заняться выбором насоса? Следующая статья поможет вам разобраться в этом вопросе. Данные аппараты позволяют полноценно поливать растения, перекачивать массу воды из колодца в различные емкости. Благодаря изложенной информации, вы сможете лучше понять устройство и принцип работы этих агрегатов. Возможность грамотно выбрать оптимальный вариант для вашей дачи сэкономит ваши средства.

Выгодная цена на бытовые приборы, работающие с перекачиванием воды, даёт возможность приобрести их для условий любой дачи. Неприхотливость в работе позволяет аппаратам действовать в агрессивной климатической среде, а простота механизма – не утрачивать свои функции после консервирования на зиму или в помещениях без отопления. Чтобы узнать о слабых местах, которыми обладают насосы, и уберечь их от возможных поломок, следует ознакомиться с информацией ниже.

Как устроены погружные вибрационные насосы?

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Глубинный насос – простое устройство, предназначенное для бытовых задач, состоит из нескольких элементов. Основной, движущий массу воды элемент – силовой. Это электромагнитный сердечник в виде буквы «П». Электротехническая сталь, с плотно накрученной обмоткой, изолированной лаком, залита эпоксидной смолой так, чтобы обеспечить безопасность работы устройства, исключая вероятность доступа воды в устройство сердечника. Сам электромагнит крепко держится внутри корпуса, благодаря надёжной фиксации и полостям, занятым кварцевым песком, необходимым для провода охлаждения через листки электротехнической стали.

На магните в форме буквы «П» закреплён шток. Он работает с резиновой шайбой, служащей в качестве амортизирующей прокладки. Качество прокладки влияет на работоспособность аппарата в целом. Принцип действия прокладки следующий. Амортизатор прилегает к пластиковой муфте, она изолирует работу камеры насоса. Муфта работает как ёмкость для набора и прохождения воды, изолируя жидкость от электрического механизма агрегата. Специальная диафрагма направляет и фиксирует шток, она закрепляется во внутренней части муфты.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Некоторые производители увеличивают длину штока, оптимизируя принцип работы. Это позволяет качественно применить преимущество центробежного усилия, на которое способны погружные агрегаты. При такой особенности погружной конструкции шток полноценно выступает в камеру муфты. Ушки, что находятся во внутренней части камеры на штоке, позволяют улучшить условия центробежного усилия работы штока. Получится гарантированное увеличение производительности всей системы в целом, ведь в таком случае шток меньше смещается.

Резиновые вставки в форме грибов, которые вы можете заметить в устройстве насоса, называются обратными клапанами. Через эти части вода просачивается внутрь камеры, но они не позволяют жидкости выходить, так как предусмотрены в качестве запирающего механизма при сдавливании.

Рекомендуем к прочтению:

Необходима повышенная эластичность обратного клапана, что позволяет игнорировать скапливающийся мусор во внутренней части насосного устройства. Эластичность позволяет клапану плотно прилегать к стенкам муфты, ограничивая стопор. В противном случае, часть воды будет отправляться обратно, что отрицательно скажется на экономичности и скорости работы агрегата.

Резиновый поршень по факту является основополагающей частью конструкции, нарушение его работы может спровоцировать загрязнённость источника мелким мусором. В большинстве случаев поломки из строя выходит сам поршень. К остальным деталям нельзя предъявить подобную претензию, так как они более долговечны, хоть и постоянно подвергаются вибрациям в ходе того, как работает погружной агрегат.

Принцип и особенности работы

Изменяющаяся сила давления внутри нагнетающей камеры позволяет работать насосу. Возвратно-поступательные передвижения поршня (или диафрагмы, в зависимости от модели) из резины вызывают скоростное поступление воды. При детальном поэтапном рассмотрении складывается следующая картина. Агрегат, получающий электричество, провоцирует возникновение на обмотках катушки магнитного поля. П-образный сердечник при намагничивании притягивает вибрационную часть агрегата – катушку, которая расположена в камере нагнетания.

Полученный импульс влияет на поршень, тот заворачивается внутрь, а штоковое устройство следом отбрасывается с действием обратных клапанов. Принцип обратно-поступательного тока обусловлен условиями работы переменного тока, поочередно возникающего и пропадающего и образуя провалы без намагниченности катушки. Это свойство позволяет катушке каждый раз отбрасываться назад и при намагничивании опять повторять действие. Поршень, давящий на воду, высвобождает новое пространство для следующей порции воды, мгновенно отправляющейся в муфту из-за создавшегося давления.

Такие циклы проходят с периодичностью 100 раз в секунду, позволяя перенести около сотни объёмов камеры. Именно такая ритмичность действия, вызванного движением штока, и создаёт постоянную вибрацию во время работы агрегата. Благодаря этому процессу насосы получили название «вибрационные».

Места и способы применения погружного насоса

Неприхотливость данных агрегатов позволяет вводить их в эксплуатацию в разных климатических условиях. Особого обслуживания и профилактики не требуется. Нет вращающихся деталей и двигающихся механизмов. Специальная оптимизированная конструкция насосов даёт возможность деталям изнашиваться в разы меньше, чем у других агрегатов. Такое решение будет выгодным для вашей дачи.

Если насос не пускать вхолостую, то он не будет перегреваться, тепло уходит моментально за счёт охлаждения поступающей воды. Перекачка щелочной воды не вредит работоспособности, минеральные соли не создают осадка на внутренних частях. Несмотря на исключительную надёжность, слабые стороны такие аппараты всё же имеют.

Сам процесс действия, а именно вибрации, нагнетающие жидкость, могут разрушить механизм. Со временем они вызывают смещение любых частей, независимо от условий эксплуатации. Вышедшая из паза часть создаёт дополнительную вибрацию и нарушает собственную структуру. Знание принципа работы позволяет изредка проводить профилактические работы. Также следует исключить некоторые условия для работы, а именно:

Рекомендуем к прочтению:

• Не откачивайте воду с помощью погружного аппарата из только что выкопанного колодца. Витающие частицы и грязь очень быстро забьют ёмкость агрегата, если без данного мероприятия не обойтись – следует прочистить основные узлы аппарата.
• Не используйте погружной аппарат в большом водоёме, таком как река, озеро, болота.
• Не подавайте воду из ёмкости с ограниченным запасом воды, такой как цистерна либо бак.
• Не используйте насос в качестве аппарата, откачивающего жидкость из затопленного помещения вашей дачи.

Если рассмотреть опыт использования вибрационных насосов со скважинами, то отзывы потребителей будут различаться. У некоторых, использующих такие насосы десятилетиями, весь процесс эксплуатации проходит без проблем. Некоторые потребители моментально выводят из строя сам насос, а также разрушают скважину. Видимо, здесь имеет значение целая совокупность факторов, говорящая о качестве насоса и скважины, но не оставляющая шансов предугадать развитие событий.

Выбор вибрационного насоса для вашей дачи

Разнообразие выбора качественных водяных насосов из стран СНГ, а также из Китая позволяет подобрать оптимальное решение для своих нужд. Учитывая развитость данного сектора, очень сложно встретить немецкие и итальянские водяные модели насосов, поэтому о них, как правило, нечего сказать. Перейдём к обзору наиболее покупаемых и популярных моделей на рынке. К слову, стоимость качественного насоса может не превышать 60-70 условных единиц.

«Малыш» – самая младшая по характеристикам, но самая востребованная модель на рынке СНГ. Надёжный водяной аппарат, наиболее экономичный в приобретении, может обладать двумя типами водозаборов (верхний и нижний). Дополнительная термозащита позволяет аппарату быть стойким и долговечным в условиях суровой зимы.

«Ручеек» – данный водяной аппарат обладает не меньшей популярностью за счёт мощного напора. Немного отличается по характеристикам, в зависимости от страны производителя, но даёт стабильные показатели напора в 60 метров.

«Водолей» – глубинный насос, стоит дороже остальных моделей, но повышенные характеристики напора (до 100 м) и возможность перекачки больших объёмов воды позволяют использовать данный агрегат в крупных хозяйствах.

Устройство погружного вибрационного насоса | Строительный портал

При выборе насоса для дачи или загородного дома хочется, чтобы он был простым, надежным, экономичным, удобным и главное – дешевым. Именно таким является насос вибрационный погружной, на который обращают внимание многие дачники в первую очередь. С помощью такого насоса можно поливать огород, откачивать воду из подвала или открытого водоема, брать воду из колодца. В данной статье мы подробно остановимся на том, как устроен вибрационный насос и как он работает. Эти знания дадут нам возможность разобраться, где насос такого типа покажет себя в лучшем виде, а где его использовать не стоит. Низкая цена вибрационных насосов неизменно привлекает покупателей, но также немаловажно будет обратить внимание на характеристики и параметры агрегата. И хоть они неприхотливы в обслуживании, все же имеют слабые места.

1. Устройство погружного вибрационного насоса
2. Принцип работы вибрационного насоса
3. Как можно использовать погружной вибрационный насос
4. Можно ли использовать вибрационный насос в скважине
5. Характеристики и параметры вибрационных насосов
6. Слабые места погружных вибрационных насосов
7. Какой вибрационный насос лучше
8. Насос вибрационный погружной – видео-инструкция по ремонту

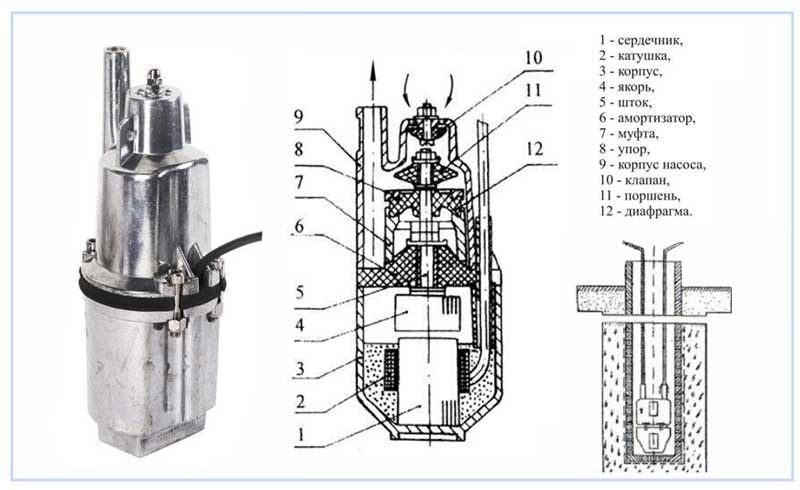

Устройство погружного вибрационного насоса



Внутреннее устройство вибрационного насоса довольно простое, всего несколько основных элементов, определяющих специфику работы агрегата.

1. Силовой элемент насоса. Представляет собой электромагнит, который состоит из П-образного сердечника. Сердечник магнита набран из пластин электротехнической стали и намотан обмоткой, с покрытием изолирующим лаком. Сердечник залит эпоксидной смолой с кварцевым песком и находится в силовой части насоса. Магнит фиксируется смолой, которая к тому же изолирует обмотки, препятствуя их соприкосновению с водой, песок же необходим для улучшения отвода тепла.
2. Вибратор состоит из второй части магнита П-образной формы, на котором закреплен шток. С обратной стороны штока закреплен амортизатор – резиновая шайба.  От качества амортизатора зависит производительность и экономичность всего агрегата. За амортизатором находится пластиковая дистанционная муфта, опирающаяся на него, данная муфта изолирует камеру насоса, в которую набирается вода, от электрической части. Внутри муфты находится диафрагма, которая направляет и фиксирует шток.
3. Нагнетающая камера для воды, которая в дальнейшем выдавливается из этой камеры в трубопровод по каналам 11.
4. Всасывающая камера. Сюда поступает вода из источника.
5. Амортизатор, который иногда бывает защищен металлическим кольцом.
6. Шайбы. Если добавлять и уменьшать количество шайб, можно регулировать ход поршня, а соответственно и производительность.
7. Шток. Бывают модели вибрационных насосов, в которых шток чуть длиннее и выступает во всасывающую камеру. В этой камере внутри отлиты ушки в виде направляющего кольца, по которому ходит шток. Такая конструкция несколько увеличивает производительность насоса, так как движение штока ограничено и его смещения в поперечном направлении сведены к минимуму.
8. Обратные клапаны. В данном случае представляют собой резиновые вставки-грибки. Через обратный клапан вода поступает внутрь всасывающей камеры, но не выходит обратно, так как при сдавливании поршнем клапан закрывается. Очень важно, чтобы обратный клапан был эластичен и в хорошем состоянии, так как в противном случае или при загрязнении мусором он не будет плотно закрываться при сдавливании поршнем, и часть воды будет уходить обратно в источник.
9. Гайка, закрепляющая и фиксирующая поршень.
10. Резиновый поршень является самой главной рабочей деталью, чаще всего выходящей из строя. Грязная вода его быстро разрушает.
11. Каналы для отвода воды в трубопровод. При повышении давления в нагнетающей камере вода выдавливается по каналам в трубопровод.

Из всех деталей износу подлежит резиновый поршень и обратные клапаны, если вода грязная. Остальные элементы и детали достаточно долговечны, хотя излишние вибрации могут значительно ускорить выход их из строя.



Принцип работы вибрационного насоса



Вибрационный насос работает за счет изменения давления в нагнетающей камере насоса. Подсос воды во всасывающую камеру обеспечивается возвратно-поступательными движениями резиновой диафрагмы/поршня.

Если рассматривать более детально, то выглядит это примерно так. Когда агрегат включается в электрическую сеть, на обмотку катушки подается ток и вокруг образуется магнитное поле. В результате катушка П-образного сердечника (1) намагничивается и притягивает к себе вибратор (2) – катушку, находящуюся в нагнетающей камере.

В результате этого резиновый поршень/диафрагма (10) через шток (7) изгибается внутрь и подтягивается ближе к нагнетающей камере, поэтому во всасывающей камере (4) создается разрежение, давление уменьшается. Пространство всасывающей камеры заполняется водой, которая подсасывается через обратные клапаны (8) из источника.

Сама суть переменного тока такова, что на некоторое мгновение намагничивание исчезает, шток (7) отбрасывается обратно с помощью амортизатора (5). Поршень начинает давить на воду, находящуюся внутри всасывающей камеры, там повышается давление. Так как обратные клапаны (8) закрыты давлением воды, ей не остается ничего другого, как устремляться в нагнетающую камеру (3).

Когда намагничивание снова появляется и шток оттягивается назад вместе с поршнем, в нагнетающей камере повышается давление и вода вытесняется по каналам (11) к трубопроводу. В это же самое время во всасывающей камере происходит разрежение и нагнетание воды из источника.

Такие такты – намагничивание/размагничивание – происходят с частотой 100 раз в секунду. Возвратно-поступательные движения штока, по сути, являются вибрациями, за что данный вид насосов получил название «вибрационный».



Как можно использовать погружной вибрационный насос



Конструкция вибрационных насосов достаточно проста, поэтому они не требуют к себе особенного отношения и являются неприхотливыми агрегатами. В них ничего не нужно смазывать, так как нет вращающихся деталей и подшипников. Механизм практически не нагревается при работе, поэтому детали изнашиваются меньше. Вибрационные насосы беспрепятственно перекачивают щелочную воду, не боятся минеральных солей в воде и могут работать при любых температурах окружающей среды. Все говорит о надежности агрегата, но все же давайте задумаемся вот над чем.

Вибрации, заставляющие воду нагнетаться из источника, а затем продвигаться к трубопроводу, могут действовать разрушающе. Собственно, любые вибрации действуют разрушающе. Под действием вибраций смещается то, что не должно двигаться, а должно быть статично. Знание именно этого свойства и определяет, где можно устанавливать вибрационные насосы, а в каких случаях  их использовать нельзя.

Использование вибрационного насоса:

• Откачать воду из колодца, который только что выкопали или, когда необходимо осмотреть водоносные ключи или почистить его.
• Подавать воду из колодца для жизни.
• Подавать воду из открытого водного источника – реки, озера, бассейна, искусственного водоема.
• Подача воды из емкости – бака, цистерны и др.
• Откачать воду из затопленного помещения, траншеи, подвала, котлована и др.

Возможно, вы обратили внимание, что в данном списке нет привычного всем варианта, когда вибрационный насос используется для подачи воды из скважины. Насос погружной вибрационный отзывы оставляет самые разные. Одни говорят, что у них вибрационный насос «Малыш» стоит в скважине уже лет 10 и прекрасно работает, а у других и скважина пришла в негодность, и фундамент дома обвалился.



Можно ли использовать вибрационный насос в скважине

Понимание процессов, происходящих внутри скважины, помогает правильно подобрать погружной насос для нее. Также становится понятным, почему вибрационные насосы использовать нельзя.

Представьте себе колодец, в котором стоит погружной насос вибрационного типа. Вода будет выкачиваться из колодца, пока она там есть. Когда воды станет мало, со дна начнет подниматься песок и будет засасываться насосом вместе с водой. Как результат, на выходе – грязная вода с песком. Но достаточно отключить насос и дать воде отстояться, как песок оседает, и снова становится нормально. А что же со скважиной?

Труба, по которой поднимается вода из скважины, опущена до самого водоносного слоя и на конце имеет сетчатый фильтр с мелкой ячейкой. Этот фильтр задерживает мелкие фракции, которые засасываются вместе с водой, и предотвращает их попадание в трубопровод. В процессе эксплуатации вокруг сетчатого фильтра образуется конус из песка различной фракции. В спокойном состоянии данный конус фактически является дополнительным фильтром, не пропускающим взвешенные частицы внутрь трубы.

Что же произойдет, если опустить в скважину вибрационный насос? Как только насос включится, конус начнет двигаться. Происходит своеобразная сепарация породы: крупные частицы поднимаются вверх конуса, а мелкие пылеватые частички песка опускаются вниз – к самому фильтру. Вы можете пронаблюдать подобную картину, если просто воздействуете вибрацией на сыпучие породы – они попросту начнут «плыть».

Если частички мелкого песка будут такого же размера, что и мелкие ячейки фильтра, то фильтр забьется, и поток воды уменьшится – говорят, дебет скважины уменьшился.

Если частички мелкого песка оказываются меньше ячеек фильтра, то пылеватые частички проникают внутрь трубы и заполняют ее. Это может привести к двум результатам:

1. Песок будет подниматься вместе с засасываемой водой и на выходе будет вода с песком. В таком случае говорят «скважина пескует».
2. Песок полностью забьет трубу и насос. В таком случае говорят «скважина заилилась».

Термин «заилилась» в данном случае не уместен, конечно, но его используют, так как слово простое и запоминающееся. Более правильно происходящий процесс называть «кольматацией фильтра пылеватым песком».

Но сути это не меняет, в результате кольматации у хозяина неизбежно будут серьезные проблемы. Лучший вариант – у него получится поднять вибрационный насос наверх и почистить его, а затем позвать специалистов, чтобы они прочистили скважину. Худший вариант – насос застрянет окончательно, и скважину эксплуатировать не получится, она превратится в бесполезную дыру в земле.

Не всегда все может заканчиваться так печально. Многое зависит от структуры грунта в скважине. Чем мельче частицы, тем легче они срываются с места и несутся к фильтру, увлекаемые потоком.

Все положительные отзывы об эксплуатации вибрационного насоса в скважине связаны именно с тем, что порода грунта представляет сбой крупный песок, кварц или даже каменные фракции. Тогда частички пород не проникают внутрь фильтра, а скапливаются вокруг него.

Если же порода представляет собой супесь или мелкозернистый песок, то скважина будет «песковать», пока не забьется насос.

На насос вибрационный погружной цена самая низкая среди всех насосов. В сравнении с центробежным насосом разница может составлять 300 – 500 %. Если вибрационный насос «Ручеек» или «Малыш» можно приобрести за 30 – 40 у.е., то центробежный обойдется не дешевле 80 – 150 у.е. Именно низкая стоимость соблазняет многих рискнуть и установить вибрационник в скважину. Но оправдан ли этот риск? Ведь помимо того, что может забиться фильтр на трубе, породы скважины начинают разрушаться и двигаться под действием вибраций, и закончится это может обвалом всей скважины, а иногда и фундамента дома, если скважина находится рядом.

Но вибрации насоса можно использовать и с пользой для скважины. Новые только что пробуренные скважины разрабатывают и увеличивают их дебет с помощью вибрационных насосов. Разрушение пород от вибраций играет в таком случае в нашу пользу. Но производить подобные работы должен только специалист.



Характеристики и параметры вибрационных насосов



Выбирая насос, необходимо обратить внимание на его характеристики.

Производительность – главный параметр любого насоса. Подбирать ее необходимо с таким расчетом, чтобы она ни в коем случае не превышала дебет источника. Обычно производительность вибрационных насосов делится на три категории: низкая – 360 л/час, средняя – 750 л/час, высокая – 1500 л/час, но бывают модели и 2000 – 3000 л/час.

Высота подъема воды – очень важный показатель. Так как источник воды находится на удалении от потребителя, то необходимо просчитать, какой напор должен обеспечивать насос, чтобы давление воды в потребителе было нормальным. Для расчета необходимо сложить глубину установки насоса, расстояние от земли до зеркала, добавить длину трубопровода и накинуть еще 20 % потерь. Минимальный напор, который обеспечивают вибрационные насосы – 40 м, чаще всего используют те модели, которые подают воду на 60 м, более мощные модели встречаются реже – до 80 м.

Глубина погружения у всех вибрационных насосов одинакова – 7 м.

Внешний диаметр может быть от 76 мм до 106 мм. Если планируется использовать агрегат в скважине, его диаметр должен быть чуть меньше диаметра обсадной трубы.

Расположение водозабора в насосе – сверху или снизу – очень важно. Если водозабор находится сверху насоса, то он не будет засасывать песок со дна источника. Располагать такой насос необходимо на 30 см выше дна.

Если водозабор находится снизу, то засасывания песка и других мелких частиц не избежать. Такие модели можно использовать для прокачки скважины, для откачки грязной воды из колодца, подвала или траншеи. Располагать агрегат необходимо на 100 см выше дна.

Важно! Вибрационные насосы с нижним водозабором могут перегреваться, если насос останется без воды. Поэтому многие не рекомендуют их использовать. На самом деле важно покупать насос с термозащитой, не зависимо от того, где находится водозабор.

Термозащита – защита от перегрева в случае аварийной ситуации, например, если заклинит поршень или произойдет скачок напряжения. Также опасен «сухой ход» насоса. Во всех случая катушки сердечника перегреваются, и может произойти повреждение как при коротком замыкании. В моделях вибрационных насосов с верхним забором воды термозащита устроена примитивно, ею служит то, что корпус агрегата находится под водой, которая всегда его охлаждает, но только в том случае, если насос погружен полностью в воду.  В вибрационных насосах «Малыш» московского завода с нижним забором воды несколько более совершенный механизм термозащиты, как только обмотка сердечника перегревается, насос отключается и включается снова только после того, как остынет.



Слабые места погружных вибрационных насосов



Несмотря на простую конструкцию и принцип работы, а также неприхотливость в обслуживании, все же у вибрационного насоса есть слабые места, о которых стоит знать.

• Не любят холостой/сухой ход. Если модель насоса не оснащена термозащитой, то даже 5 – 30 секунд работы вхолостую достаточно, что обмотка перегрелась и  повредилась. И это при погружении насоса в воду, если же насос не опустить в воду и включить, то повреждения могут быть в несколько раз больше.
• Резьбовые соединения раскручиваются. Под действием вибрации резьба крепления поршня и обратных клапанов раскручивается. Не лишним будет сразу после покупки вибрационного насоса заменить все стандартные гайки на самоконтрящиеся.
• Коррозия болтов корпуса. Как показывает демонстрирующее насос вибрационный погружной фото, его корпус выполнен из алюминия, но вот болты крепления корпуса почему-то стальные, ржавеющие. Даже покрытие цинком не способно защитить их от влияния воды. После покупки их необходимо заменить болтами из цветных металлов.

• Резиновые детали насоса быстро изнашиваются под воздействием песка и мелких частиц. В результате производительность и эффективность насоса падают. Бороться с такой бедой можно тем, что закрепить металлическую сетку на всасывающем отверстии насоса.
• Довольно часто даже в новых насосах обратный клапан закреплен недостаточно или наоборот – слишком сильно. Поэтому необходимо отрегулировать крепление. Для этого опустив насос в воду, необходимо проверить, как он открывается и по необходимости подтянуть гайки или заодно – заменить на самоконтрящиеся.
• Чувствительность к перепадам напряжения. Падение напряжения всего на 10 % снижают производительность насоса в 2 раза. Например, если насос может подавать воду на 40 м в высоту, то при напряжении 200 В, он сможет поднять только на 20 м. Повышение же напряжения увеличивает напор, но одновременно с этим нагрузка на механические узлы и детали насоса также возрастает. Например, появляется биение штока, в результате чего износ резинового поршня/диафрагмы и штока возрастает. Поэтому использовать вибрационный насос необходимо обязательно со стабилизатором напряжения.



Какой вибрационный насос лучше



На рынке можно встретить модели вибрационных насосов российских, украинских, белорусских и китайских производителей. Все они довольно качественны, хоть и имеют ряд отличий. А вот зарубежные модели из Италии и Германии встретить сложно, их практически не завозят. Причина проста – рынок насыщен отечественным товаром, который в достаточной мере удовлетворяет потребности покупателей.

На насос вибрационный погружной стоимость стабильна и диапазон цен невелик от 30 до 50 у.е. и практически не зависит от производителя.

Вибрационный насос «Малыш» — самый востребованный на территории СНГ. Он снискал себе завидную славу и репутацию надежного агрегата. Производят насосы с названием «Малыш» разные заводы, среди которых «АЭК Динамо» (Москва) и «Электродвигатель» (Бавлены). Характеристики этих насосов необходимо обязательно уточнять, так как можно встретить вибрационный насос «Малыш» с верхним водозабором, а можно и с нижним. А вот такой важной деталью, как термозащита, оснащены все модели «Малышей», что и послужило гарантией их надежности и долговечности.

Вибрационный насос «Ручеек» популярен не меньше «Малыша». Данные модели выполнены с верхним забором воды и обладают напором в 60 м. Производят их несколько разных заводов: продукт ОАО «Ливгидромаш» (Россия) носит название «Ручеек», а вот продукт ОАО «Техноприбор» (Белоруссия) называется «Ручеек 1». И как показывают испытания, характеристики у них разные. Например, «Ручеек» российский поднимает воду на 50 м объемом 598 л/час, а белорусский «Ручеек 1» всего на 30 м и 300 л/час.

Вибрационный насос «Водолей» украинского производства несколько подороже своих собратьев (50 у.е.). Модельный ряд агрегатов данного производителя достаточно широк и многообразен, поэтому можно подобрать насос под любые нужды: с напором 90 – 100 м, производительностью 1500 л/час, с двумя обратными клапанами. Абсолютно все модели украинских «Водолеев» оснащены термозащитой. Обратите внимание, что российский продукт с аналогичным названием значительно уступает по характеристикам и возможностям украинскому.

Выбирая погружной вибрационный насос, помимо основных характеристик следует обратить внимание на мелкие конструктивные мелочи, облегчающие его эксплуатацию. Например, длинный кабель в прочной резиновой обмотке/изоляции позволит использовать насос при любой температуре. Длина электрокабеля должна быть такой, чтоб без проблем довести вилку до розетки. Также немаловажными будут удобные резьбовые соединения и наличие универсального переходника, что позволяет подсоединить стандартную водопроводную трубу на 25 мм или 19 мм.



Насос вибрационный погружной – видео-инструкция по ремонту

Насосы для скважин — виды и монтаж своими руками

Насосы для скважин — устройства, предназначенные для подъема воды с большой глубины. Как становится понятно из названия, насосы этого типа устанавливаются непосредственно в пробуренную скважину, а из-за значительной степени погружения они получили второе название — глубинные.
Глубинные насосы для скважин необходимы для обеспечения водоснабжения частных домов, объектов ЖКХ, предприятий, индустриальных зданий, а также для орошения и полива приусадебного хозяйства. Особенностью таких насосов является компактный размер, что позволяет осуществлять транспортировку воды даже из самых узких колодцев, приемлемый уровень напора и длительный срок эксплуатации.

Содержание

Классификация глубинных насосов обширна: каждый вид имеет свои особенности.

Погружное насосное оборудование ↑

Используют для подъема воды из любых резервуаров. В отличие от прочих разновидностей, погружной насос размещается прямо в воде. Это указывает на необходимость при изготовлении применять высококачественные материалы, способные эффективно противостоять коррозии.
По принципу действия агрегаты делятся на вибрационные и центробежные.

Класс вибрационных приборов

На сегодняшний момент являются самым экономичным вариантом. Помимо приемлемой цены, насосы вибрационного типа привлекают простотой конструкции и неприхотливостью в обслуживании.
Данный вид насосного оборудования лишен подшипников и вращающихся элементов — самых уязвимых деталей любого механизма, требующих постоянного контроля над работой двигателя и смазки. Отсутствие вращающихся частей не только уменьшает нагрев прибора, но и предотвращает преждевременный износ.

Вибрационный насос — наиболее экономичное решение

Принцип работы — прост. Он основан на создании магнитного пространства, при прохождении через катушку электричества. Когда ток затрагивает обмотку катушки, образуется магнитная область, которая втягивает сердечник, связанный со штоком, присоединенным в свою очередь к диафрагме из резины.

[include id=»1″ title=»Реклама в тексте»]

Диафрагма изгибаясь, создает в камере насоса пониженное давление. Вода поступает в камеру, далее — черед работы пружин. Диафрагма возвращается в исходное положение, создавая избыточное давление, перекрывающее клапан. Вода устремляется к потребителю через трубу выхода.

Устройство вибрационного насоса

Погружной вибрационный насос — идеальный прибор для перекачки воды из разных емкостей, полива огородов и садов, для откачивания воды из затопленных подвалов и организации водоснабжения производственных и бытовых зданий.

Центробежные насосы для скважин

Распространенный класс оборудования, с помощью которого можно перекачивать разные жидкости: холодную и горячую воду, кислотные и масляные растворы.
Центробежный насос состоит из двигателя на вал которого крепится рабочее колесо с отверстиями для оттока и подачи воды. Принцип действия основан на передаче энергии вращающегося колеса, жидкости, которая находится между лопастями. Центробежная сила всасывает жидкость в корпус и создает разность давлений. Насос при этом работает непрерывно, подавая воду через выходную трубу.

Центробежный насос — возможность создания высокого напора при стандартной производительности

Центробежные насосы бывают самовсасывающие и нормальновсасывающие, каждый из которых подразделяется на одно- и многоступенчатые.
Самовсасывающие насосы отличаются горизонтальным расположением корпуса. Они начинают работу тогда, когда всасывающий патрубок полностью заполнен воздухом. Нормальновсасывающий насос перед включением нужно, наоборот, заполнить водой.
Многоступенчатые от одноступенчатых отличаются способностью развить высокий напор, тогда как производительность остается одинаковой.

Поверхностные насосы для скважин ↑

Такое оборудование позволит с легкостью обеспечить дачу или загородный дом питьевой водой. Незаменимо оно при орошении приусадебных территорий.

Это важно! Поверхностные насосы не предназначены для перекачивания воды даже минимальной степени загрязнения.

Поверхностный насос не погружают в колодец или в скважину, в источник вводится только гибкий шланг

Насос остается во время работы на поверхности. В воду опускается лишь шланг. Глубина всасывания составляет 9 метров, но можно дополнительно приобрести эжекторы, позволяющие этот показатель увеличить.
Перед работой поверхностный насос следует залить водой. Модели с автоматической системой запуска и выключения признаны более выгодными, т.к. потребляют мало энергии, защищены от перегрева и перекачивают воду намного лучше.

Агрегаты с ручным управлением ↑

Насосы используются для подачи и транспортировки жидкости без содержания абразивных компонентов, а также таких сред как алкоголь, пищевые масла, парафин, топливо.

Это важно! Недопустимо применение ручного насоса для перекачки эфира или углекислого сульфида. Температура перекачиваемого раствора не должна превышать +80 градусов.

Ручной насос для скважины имеет высоту всасывания до 9 метров (при наличии обратного клапана на конце водопровода). Эти насосы идеальны для наполнения трубопроводов насосных установок внушительных габаритов перед включением.
Ручной насос состоит из корпуса, крышки, крыла, всасывающей части, рычага, 4-х клапанов и вала. Принцип работы заключается во вращении крыла при помощи ручного рычага так, что каждая из сторон участвует в процессе всасывания или вытеснения, обеспечивая непрерывное движение жидкости.

Ручной насос качает жидкость с разной степенью загрязнения и с разной плотностью

Существует большое количество ручных насосов, отличающихся внешним видом, техническими характеристиками и сферой применения. Одни предназначены для работы только с маслами и топливом, другие — с загрязненной водой.

Решили установить насос для колодца или скважины, но не знаете, какая модель подойдет именно вам? Наверно, большинство, пытаясь решить возникшую проблему, первым делом усядутся за компьютер и попытаются найти ответ на просторах интернета. Конечно, запрос «насосы для скважин: отзывы», может, несколько и прояснит затруднительную ситуацию, но для достоверного ответа на насущный вопрос виртуальных сведений явно недостаточно.

Параметры, определяющие выбор ↑

Итак, при выборе насоса, необходимо обратить внимание на некоторые моменты:
1.  Отметка основания скважинного дна. Информацию эту можно почерпнуть из паспорта скважины, выданного бурильной фирмой.
2.  Динамический уровень воды. Важная характеристика, отражающая скважинный дебит. Динамический уровень — это отрезок от земной поверхности до зеркала воды во время работы насоса. Дебит — максимальное количество жидкости, которое скважина выдает за единицу времени.

Это важно!
Если над насосной установкой после ее работы в течение получаса остается значительное количество воды, значит, дебит неплохой.

3.  Статический уровень воды — это расстояние от земли до водной глади. Перед измерением скважина не должна откачиваться некоторое время. От глубины скважины вычитаем показатель статического уровня и получаем величину скважинного водяного столба.
4.  Диаметр трубы.

Эти параметры можно замерить самостоятельно или прибегнуть к помощи специалистов.

Какой тип насоса выбрать? ↑

Если расстояние до поверхности воды не больше 9 метров, то можно приобрести поверхностный насос. Погружной насос тоже подойдет, но учтите, что глубина водоема должна превышать 1 метр. В противном случае, вместо воды вы рискуете получить ил, песок и воздух.

Немаловажное значение имеет источник жидкости. Если для питья вода берется из колодца, а для хозяйственных нужд — из реки, то лучше выбрать поверхностный насос, который можно перемещать, тогда, как с погружным этот номер не пройдет.

[include id=»2″ title=»Реклама в тексте»]

Если глубина залегания больше 8 метров и качество воды оставляет желать лучшего, то обратите внимание на центробежные насосы. При выборе особое внимание уделите показателям производительности и напора.
Теперь, когда водяные насосы для скважин рассмотрены, и соответствующий тип устройства выбран, можно приступать к монтажу.

Установка насоса в кессон, устроенный для водоносной скважины

Скважинный насос следует монтировать на 10 метров ниже показателя динамического уровня. Если оборудование устанавливается на глубину больше 80 метров, то нужна труба на 16 атмосфер, если на глубину до 80 — 12,5 атмосфер.

Это важно!
Обязательно установите на насосную установку обратный клапан.

Через латунный фитинг соедините насос с водоподъемной трубой. Переход с трубы должен быть металлическим и иметь втулку, препятствующую уменьшению диаметра трубы за счет напряжения компрессионного фитинга.

Монтаж скважинного насоса

Второй конец трубы нужно соединить с выходом оголовка посредством забивного латунного фитинга. С помощью кабельной муфты насос сообщаем с токопроводящим кабелем.
Пластиковыми хомутами прикрепляем кабель в водоподъемной трубе через каждые 3 метра.

Это нужно знать!
Вместо хомутов разрешается использовать изоленту.

К оголовку и насосу присоедините страховочный трос из нержавейки диаметром 5 мм. Не используйте тросы из черного металла и оцинкованной стали. Готово. Остается только опустить насос в скважину.

Посмотрите видео с перечислением дополнительных приборов для монтажа погружного насоса в скважину и подробным описанием технологического процесса установки:

Теперь вы знаете, как установить насос в скважину, и можете наслаждаться привычными удобствами даже вдали от городской цивилизации.

Погружной дренажный насос: принцип работы, устройство, производители

В подвальных помещениях многоквартирных и частных домах после обильных дождей, прорыва водопроводной системы или во время паводка скапливается вода. В результате там формируется антисанитарная обстановка. Влага также негативно влияет на фундамент здания, способствуя его разрушению. Избежать подобных последствий и предотвратить разлив воды можно с помощью дренажного насоса. Его используют не только в подвалах, но и в колодцах, бассейнах и на других затопленных участках.

Дренажный насос: что это такое?

Дренажный насос представляет собой устройство, которым можно откачивать большие объемы воды. Он функционален и подходит для использования в различных условиях. Единственным условием, ограничивающим сферу применения устройства, является объем примесей в воде. Он должен быть менее 10%. Несоблюдение этого требования приведет к поломке насоса.
Устройство поднимает воду на небольшое расстояние. Это обусловлено тем, что функционал дренажного насоса не позволяет создать большое давление. Особенность устройства этого типа заключается в том, что его ремонт – достаточно трудоемкая процедура. Самостоятельно устранить неисправности в работе дренажного насоса удается редко.
Устройство имеет широкую сферу применения. Так, дренажным насосом откачивают или отводят фекальные стоки в многоэтажных зданиях. Для этих целей выпускают особые модели устройства. Принцип работы у дренажного и фекального насоса один. Однако между этими видами устройства есть одно отличие.
Дренажный насос нормально работает с примесями, диаметр которых составляет 12 мм. В случае с устройствами, используемыми при работе с канализационными стоками, посторонние частицы в диаметре могут достигать 120 мм. Внутри таких насосов часто дополнительно устанавливаются режущие ножи. Они измельчают примеси, благодаря чему не забиваются шланги. В то же время фекальные насосы качают жидкости, в которых практически нет примесей и взвесей.

Дренажные насосы: какие они бывают?

В зависимости от особенностей работы дренажные насосы могут быть, например, погружными. В процессе эксплуатации они находятся в воде. Такой насос используют для того, чтобы поднять жидкость на значительную высоту. Это возможно благодаря большой мощности устройства. Компактность и бесшумность – вот основные преимущества такого дренажного насоса. Глубина его погружения достигает 50 м.
Однако у этого вида есть и недостатки. Погружные насосы с трудом поддаются ремонту. Это объясняется тем, что вскрыть корпус устройства достаточно сложно, как и найти причину его поломки. Чтобы устранить неисправность, приходится доставать устройство из воды, а это достаточно трудоемкий процесс, осуществить который может только опытный специалист.
Погружной дренажный насос по принципу работы похож на наружный насос. Хотя в их функционировании есть одно отличие. Оно заключается в том, что погружной насос сам всасывает жидкость. В устройстве наружного типа этот процесс осуществляется через шланг. Для всасывания воды днище погружного насоса оснащено специальными отверстиями, после которых внутри конструкции расположены сетчатые фильтры. Они обеспечивают импеллеру надежную защиту от крупных примесей и камней.
Еще одним преимуществом погружного насоса является то, что его не нужно включать. Он начинает свою работу, когда стоки достигают определенного уровня. При использовании важно качественно изолировать насос от жидкости, чтобы предотвратить возможное замыкание. Его можно использовать не только в бытовых, но и в промышленных целях.

Погружной насос также классифицируется на следующие типы:

• вертикальный – максимальная глубина погружения составляет 7 м;
• горизонтальный – глубина погружения составляет более 100 м.

Погружной насос очень удобен в эксплуатации, так как не нуждается в системе охлаждения. Через него проходит жидкость, и за счет этого теряется лишняя тепловая энергия. Устройство используется при любой температуре. Даже сильные морозы не помешают его работе. Главное, правильно установить насос. В процессе монтажа часто возникают проблемы, так как устройство надо спускать на большую глубину.
Подтипом устройства погружного типа является полупогружной насос. Его рабочая часть полностью оказывается в воде, а над ней остается двигатель. Устройство не подходит для откачивания жидкости, которая содержит частицы крупного размера.
Дренажные насосы бывают также поверхностными.
Устройства этого вида устанавливается в колодцах и скважинах. Поверхностный насос не погружается в жидкость. Вода поступает в него через длинный шланг. Насос подходит для применения в условиях, когда жидкость находится на небольшой глубине. Чаще всего устройство используется для откачки грунтовых вод.
Легкость монтажа и демонтажа поверхностного насоса является одним из главных его преимуществ. Осуществлять техническое обслуживание устройства также удобно. Основные элементы конструкции время от времени должны прочищаться и смазываться. Это позволит предотвратить поломки устройства и увеличить срок его эксплуатации.
У всех видов насосов есть специальный поплавок. С помощью этой детали отслеживается уровень жидкости. Когда он достигает критической отметки, насос начинает откачивать воду. Устройство при необходимости легко транспортируется с места на место. Высокая мобильность и компактность является одним из его преимуществ.
По функциональности поверхностный насос уступает погружному. Однако при этом они потребляют одинаковое количество электроэнергии. Поверхностный насос нельзя использовать для откачки воды с большой глубины, что существенно ограничивает сферу его применения. Еще один недостаток устройства заключается в том, что оно быстро нагревается и сильно шумит в процессе работы. Срок эксплуатации поверхностного насоса существенно меньше, чем у погружного.

Конструкция дренажного насоса

Основным элементом в конструкции насоса является его электродвигатель. От его мощность зависит объем воды, который может перекачиваться в единицу времени. Электродвигатель начинает работать, как только устройство подключается к источнику электроэнергии, в качестве которого часто выступает бензиновый генератор.
Одновременно с электродвигателем начинается работа вала с крольчаткой. Вначале вода попадает внутрь насоса, а затем выходит через шланг наружу. Ее перемещение внутри осуществляется за счет действия центробежной силы.
Еще одним важным элементом конструкции является поплавок. Он обеспечивает автоматическое отключение и включение устройства. Если бы не было поплавка, пользователю пришлось бы постоянно наблюдать за процессом перекачивания жидкости. Ведь если насос окажется полностью в воде или же будет работать, когда вода в резервуаре уже закончится, это может стать причиной поломки.
Попадание внутрь конструкции крупных частиц или камней также приводит к выходу из строя насоса. Чтобы предотвратить это, следует внимательно ознакомиться с техническими характеристиками и особенностями конструкции. В руководстве пользователя есть информацию о том, наличие каких примесей допустимо. Если устройство не рассчитано на перекачивание воды, в которой встречаются крупные частицы, то оно не подойдет для работы с загрязненной жидкостью.

Принцип действия дренажного насоса

Понять, как действует дренажный насос, может каждый. Устройство откачивает воду, которая отводится в специально предназначенное для этого очистное сооружение. Сложность монтажа напрямую зависит от глубин погружения насоса. Модели, находящиеся у поверхности, установить проще всего.
В некоторых случаях функционирование устройства ограничено, так как вода, которую оно откачивает, имеет высокую температуру. Вследствие этого насос нагревается, что осложняет его работу. Производители дренажных насосов в инструкции обычно указывают максимальную температуру, при которых может функционировать каждая модель. Некоторые устройства разрабатываются специально для применения в особых условиях. Например, для работы при высокой температуре (более 50 градусов).

Преимущества по сравнению с другими насосами

• Доступная цена

  (При относительно невысокой стоимости дренажный насос обладает достаточно большой мощностью. В час некоторые модели способны перекачивать до 8 куб. м жидкости. Напор насоса составляет около 7 м. Такие технические характеристики позволяют применять устройства в быту. Например, с помощью дренажного насоса можно легко и быстро заменить воду в домашнем бассейне.)

• Простота и удобство в эксплуатации

  (Поверхностные насосы легко монтировать и демонтировать. Устройства погружного типа требуют больше времени при установке, однако с ними реально справиться без посторонней помощи. Дренажный насос работает бесшумно и имеет небольшой вес. Компактные размеры позволяют быстро перемещать устройство с одного места на другое.)

• Длительный срок эксплуатации.

  (Дренажные насосы очень надежны. Они обладают простой конструкцией, детали которой при соблюдении правил эксплуатации редко выходят из строя. Если уровень откачиваемой жидкости достигнет определенного значения, дренажный насос автоматически отключится. Эта функция позволяет продлить срок эксплуатации устройства, предотвратить поломку двигателя и сэкономить электроэнергию.)

Применение дренажного насоса в быту

Чтобы начать использовать дренажный насос, необходимо подвесить его за рукоятку. Если устройство устанавливается на ровную поверхность, например, на дно водоема, необходимо использовать подставку. Она позволит предотвратить попадание в рабочее колесо грунта. Песок со дна водоема также негативно влияет на работу устройства, сокращая срок его эксплуатации.
У основания насоса размещена специальная решетка. Через нее в устройство закачивается вода. Размер отверстий в решетке определяет, насколько крупными могут быть частицы примесей, находящиеся в жидкости. После запуска устройства нужно постоянно контролировать температуру откачиваемой воды. Она должна быть менее 40 градусов. Бытовые дренажные насосы подключаются к источнику электроэнергии с напряжением в 220 Вт. Чтобы устройство работало дольше, не следует применять его для работы с жидкостями, которые содержат более 10% примесей.
Функциональные возможности дренажного насоса ограничиваются необходимостью подключения к источнику электроэнергии. Чтобы сделать устройство более мобильным, можно воспользоваться бензиновым генератором.

Где используется дренажный насос?

• В промышленности

  (Для работы на крупных предприятиях необходимые самые мощные модели. С их помощью откачивают промышленные стоки и дождевую воду. Насосы на заводах являются частью аварийной системы. Устройства для промышленного использования отличаются высокой надежностью и износостойкостью. Эти характеристики наряду с экономичностью являются основными при выборе конкретной модели.

• В строительстве

  (Осушение котлованов на стройплощадках осуществляется с помощью дренажного насоса. Устройство, как и при его использовании на промышленных предприятиях, должно быть достаточно мощным и надежным.)

• В быту

  (Невысокая стоимость и отличные эксплуатационные характеристики позволяют применять дренажный насос в различных целях в быту. Устройство станет незаменимым помощником для владельцев приусадебных участков. Дренажный насос позволяет решить проблему с подтоплением подвала и погреба. Те, у кого есть бассейн, точно оценят преимущества устройства. Менять воду в резервуаре с дренажным насосом будет проще и быстрее. В процессе его работы не нужно находиться постоянно рядом. Насос отключается автоматически. Устройство также может использоваться для полива культур на приусадебном участке.)

Выбираем дренажный насос: самые важные моменты

Прежде чем покупать дренажный насос, следует определиться, в каких условиях он будет использоваться. Чтобы оборудование работало нормально, нужно соблюдать требования, которые устанавливает производитель, к примесям, присутствующим в жидкостях. Так, большинство моделей выходят из строя, если применять их для работы с жидкостями, в которых содержатся крупные частицы.
Для определения мощности насоса потребуется знать объем воды, которую нужно будет откачать за фиксированный отрезок времени. Устройства с напором в 7 м поднимает воду в вертикальном направлении на 7 м, а в горизонтальном – на 70 м.

Материал корпуса – это еще один важный критерий, который следует учитывать. При производстве промышленных моделей используют чугун. Это прочный и износостойкий материал, который обеспечивает устройству длительный срок службы. Однако изделия из чугуна получаются тяжелыми, и их трудно транспортировать.

В продаже представлены бытовые насосы из различных видов пластика, например, полипропилена или армированного полиамида. Эти недорогие материалы позволяют получить бюджетные устройства. Они подойдут для использования в быту.

Единственным недостатком таких моделей является то, что они недолговечны и быстро выходят из строя. Устранить неисправности в этих устройствах невозможно. По этой причине лучше не экономить, а приобрести более надежную модель. Ее корпус должен быть выполнен из прочного пластика, а механизм – из нержавеющей стали. Эта модель будет устойчива к коррозии и сможет долго работать даже под воздействием факторов внешней среды.

Все эти характеристики указаны в описании устройства. Например, дренажный насос Unipump Inoxvort-400 sw подходит для перекачивания воды, допустимый размер твердых частиц в которой может достигать 35 мм. Уровень воды в нем контролируется с помощью поплавка. В минуту этот насос способен перекачивать 130 л воды. Его можно погружать максимум на 8 метров под землю. Напор по вертикали составляет 6 м. У насоса Unipump Inoxvort-400 sw длина сетевого шнура 10 м, поэтому его удобно использовать, даже если в непосредственной близости нет источника электропитания. Корпус выполнен из нержавеющей стали, что обеспечивает устройству длительный срок службы.

Устройство дренажного насоса позволяет использовать его в разных сферах. Главное, выбрать качественную модель. Она должна быть выполнена из прочных и износостойких материалов, обладать достаточной мощностью. Наиболее практичными считаются чугунные модели. Корпус некоторых насосов также изготавливают из современных видов пластика. Он менее надежен, чем у чугунных конструкций, но по своим характеристикам отлично подходит для бытовых устройств.

Вид насоса следует подбирать из целей, для которых оно будет использоваться. У погружных и поверхностных моделей есть свои преимущества и недостатки. После приобретения нужно правильно осуществить монтаж и можно использовать устройство. Чтобы продлить его срок службы, следует соблюдать все рекомендации производителя по эксплуатации насоса.

26.07.2017

Возврат к списку

Как работают погружные насосы: преимущества и недостатки погружных насосов

Погружной насос, также называемый погружным электрическим насосом, представляет собой насос, который можно полностью погрузить в воду. Двигатель герметичен и монтируется с корпусом насоса.

Погружной насос выталкивает воду на поверхность, преобразуя энергию вращения в кинетическую энергию в энергию давления. Это достигается за счет того, что вода втягивается в насос: сначала во впускное отверстие, где вращение крыльчатки проталкивает воду через диффузор.Оттуда он выходит на поверхность.

Основным преимуществом погружного насоса является то, что его не нужно заливать, потому что он уже погружен в жидкость. Погружные насосы также очень эффективны, потому что им действительно не нужно тратить много энергии на подачу воды в насос. Давление воды выталкивает воду в погружной насос, таким образом «экономя» много энергии насоса.

Кроме того, хотя сами насосы нельзя назвать универсальными, выбор определенно есть. Некоторые погружные насосы могут легко работать с твердыми частицами, а некоторые — только с жидкостями.Погружные насосы работают тихо, потому что они находятся под водой, и кавитация никогда не является проблемой, потому что нет «скачков» давления, когда вода течет через насос.

Погружные насосы имеют несколько недостатков, два из которых связаны с уплотнением. Со временем уплотнения могут подвергнуться коррозии. Когда это происходит, вода просачивается в мотор, делая его бесполезным до тех пор, пока он не будет отремонтирован. Кроме того, это уплотнение затрудняет доступ к погружному насосу для ремонта.

Другой главный недостаток заключается в том, что один насос не подходит для всех целей.Одноступенчатые насосы используются в большинстве бытовых и легких промышленных насосов. Сюда входят аквариумные фильтры, откачки сточных вод или отстойники для дренажа. Многоступенчатые насосы используются для всего, что находится под землей, например для водяных скважин или нефтяных скважин. Кроме того, насосы предназначены для работы с тонкими жидкостями, такими как вода, или густыми, например, сточными водами.

Осторожно следует использовать с погружными насосами; они должны быть полностью погружены в воду. Вода вокруг погружного насоса действительно помогает охлаждать двигатель. Если его использовать без воды, он может перегреться.

В Pump Solutions Australasia у нас есть большой выбор погружных насосов, а также других насосов. Мы будем рады порекомендовать вам подходящий насос. Посетите наш сайт.

Что такое погружной насос?

Перекачивание воды может стать серьезной проблемой для многих, потому что требуется много времени, чтобы полностью понять свой выбор. К счастью, вы можете купить погружной насос в Сидар-Рапидс, Гайавата, Марион, Айова-Сити, Коралвилле или Северной Либерти, штат Айова, чтобы удовлетворить эту потребность.Эти насосы могут работать на жилых, коммерческих или промышленных объектах и ​​обеспечивают широкий спектр преимуществ, которые делают их более чем стоящими вашего времени. Поэтому, пожалуйста, прочтите, чтобы узнать больше о многих насосах, которые мы предлагаем нашим клиентам. Это может сэкономить много денег и времени и сделать правильный выбор помпы.

Что это за тип насоса?

Погружной насос — это двигатель с герметичным уплотнением, который обеспечивает множество различных преимуществ. Обычно этот насос не требует заливки, потому что он погружен в жидкость и таким образом заполняется.Фактически, хороший насос этого типа никогда не вынимают из воды, потому что это может вызвать осложнения, которые сделают невозможным правильную работу без проблем.

Обычно эти насосы являются отличным выбором для большого количества ситуаций. Например, для этих насосов хорошим выбором могут быть участки с ограниченным или трудным местом. Это потому, что они разработаны, чтобы без проблем вписаться в большое количество областей. Что не менее важно, они могут запускаться почти автоматически, хотя вам может потребоваться время от времени их проверять, чтобы гарантировать правильную работу.

Выбирая насос для скважины, этот вариант часто оказывается одним из лучших, которые вы можете найти. Это потому, что вы можете поместить его прямо в источник воды и получать качественную воду прямо к себе домой, на работу или на рабочее место. Прежде чем мы перейдем к преимуществам этого насоса — и недостаткам — мы должны также поговорить о том, как он работает, чтобы дать вам лучшее и более полное представление.

Как работают эти насосы

Обычный погружной насос работает достаточно просто.Он начинается с преобразования энергии вращения в кинетическую энергию за счет энергии давления, поступающей от насоса. Когда вода проходит через насос, она проходит через заборник и затем проталкивается через вращение крыльчатки в диффузор. После этого вода потечет на поверхность, где ее можно будет использовать соответствующим образом.

Таким образом, эти насосы считаются многоступенчатыми центробежными насосами. Каждый работает в вертикальном положении для создания большой мощности накачки.Гидравлический двигатель внутри насоса часто представляет собой насос с замкнутым циклом, хотя в некоторых случаях он также может быть с открытым циклом. Различия между ними не так важны, потому что они работают очень похоже.

Не вдаваясь в подробности механических аспектов, любой, кто интересуется этим насосом, должен также иметь в виду несколько других элементов. Прежде всего, помпа должна быть постоянно погружена в воду для обеспечения преимуществ. Если он выйдет из воды, он может перегреться или вызвать другие осложнения.К счастью, они, как правило, довольно незначительны, и их не должно быть слишком сложно избежать, если вы потратите время, чтобы полностью понять все эксплуатационные возможности этого насоса.

Обычный погружной насос также имеет множество различных применений, о которых следует помнить. Например, их можно использовать для слива жидкости с большого поля, чтобы поддерживать разумный уровень воды. Их также можно использовать для отвода сточных вод, управления работой фильтров пруда и даже для нефтяных скважин. А те типы, которые мы предлагаем, часто используются для перекачки воды в колодцы в домах или на предприятиях.Такой разнообразный набор процессов делает их полезным инструментом для вашей службы.

Преимущества и недостатки этого насоса

Теперь, когда вы полностью понимаете, как работает погружной насос, вы можете взглянуть на их преимущества и недостатки. Эти соображения применимы ко всем насосам этого типа и должны быть тщательно обсуждены перед покупкой. Несмотря на то, что перечисленные ниже преимущества перевешивают недостатки, вы все равно должны быть очень осторожны, делая какие-либо серьезные вложения, такие как это:

• Нет необходимости заливать — это преимущество помогает сделать этот насос одним из самых доступных классов для эксплуатации и гарантирует, что вы не тратите слишком много времени или денег на них или их обновления
• Высокая эффективность — низкий уровень энергии, необходимый для использования этого типа насоса, делает их очень эффективными и отличным выбором для тех, у кого мало деньги
• Вариант выбора — вы сможете найти широкий спектр погружных вариантов для своих насосов, что делает их отличным выбором для тех, кто много применяет эти агрегаты
• Тихая работа — Большинство погружных агрегатов этого типа очень тихий, потому что они находятся под водой и потому что кавитация или скачок давления в насосе никогда не являются проблемой для этого агрегата

Эти преимущества значительны и делают этот вариант насоса отличным выбором лед.Несколько недостатков, которые вам также необходимо понять, включают в себя:

• Коррозия уплотнения — если уплотнение на вашем насосе корродирует, вода просочится в двигатель и может вызвать серьезные повреждения, ремонт которых требует больших затрат
• Некоторые ограничения использования — хотя они Насосы имеют много отличных применений, есть несколько ситуаций, в которых они могут не работать, хотя они отлично подходят для водяных скважин
• Потенциал перегрева — если в вашем колодце закончится вода или она станет слишком низкой, ваш насос может перегреться из-за окружающая вода контролирует свою температуру

Как видите, эти проблемы не так страшны, если вы знаете, как к ним подготовиться.Например, вам следует каждый год обращаться к специалисту по ремонту для поддержания герметичности помпы. И вам необходимо регулярно проверять уровень воды, чтобы поддерживать его в норме. Выполнение всех этих простых шагов может гарантировать, что ваша помпа будет в отличной форме на долгие годы. Это также может сэкономить ваши деньги, избегая дорогостоящего ремонта и других проблем с насосом.

Не забудьте о нашей помощи

Итак, если вас интересует погружной насос в Сидар-Рапидс, Хайавате, Марион, Айова-Сити, Коралвилле или Северной Либерти, штат Айова, свяжитесь с нами в отделе обслуживания насосов Brown Well.Наши специалисты имеют многолетний опыт работы с такими людьми, как вы. И мы можем предоставить необходимую помощь по установке и ремонту, чтобы ваши насосы работали максимально бесперебойно. Мы с нетерпением ждем возможности сотрудничать с вами и обеспечивать безопасность и надежность вашей помпы в течение многих-многих последующих лет.

Все о погружных насосах и электрических погружных насосах (ESP)

Погружной насос — это тип герметичного насосного устройства, которое работает путем выталкивания, а не вытягивания воды во время ее перекачивания.Он может работать таким образом, потому что, как следует из названия, насос полностью погружен в перекачиваемую жидкость. Это позволяет опускать насос в глубокое отверстие для перекачивания, не сталкиваясь с такими проблемами, как кавитация насоса, которая может повредить движущиеся части из-за образования пузырьков пара. Погружные насосы используются в широком спектре промышленных и коммерческих применений.

Основные сведения о центробежном насосе

Центробежные насосы оснащены вращающимися крыльчатками , обычно изготовленными из металла, которые содержат вращающиеся лопатки .Эти лопатки передают энергию от двигателя к движущейся жидкости. Когда жидкость входит в крыльчатку, она ускоряется по мере вращения крыльчатки. В конце концов, жидкость выходит из лопастей рабочего колеса с повышенной скоростью, и кинетическая энергия обычно преобразуется в давление.

Конструкция погружного насоса

Погружные насосы могут быть одноступенчатыми или многоступенчатыми. Каждая ступень состоит из двигателя в кожухе, закрытом торцевыми уплотнениями для предотвращения утечки. Двигатель подключен к кабелю, который вырабатывает энергию для запуска двигателя, а кожух продолжается до какой-то трубы или шланга, ведущего на поверхность.Погружные насосы можно подключать к различным типам труб, гибких шлангов или проводов, в зависимости от работы и перекачиваемой жидкости.

Корпус погружного насоса может быть изготовлен из различных металлов, таких как хром или нержавеющая сталь, или из полимеров. Наиболее важным аспектом корпуса является то, что он герметичен. Если какая-либо жидкость попадет в корпус, двигатель может легко выйти из строя и потребовать больших затрат на ремонт. Некоторые корпуса оснащены двойным механическим уплотнением для более тяжелых работ.Кабель, питающий двигатель, обычно составляет 50 футов в коммерческих применениях и может быть намного длиннее в крупных промышленных условиях, таких как нефтяные скважины. Многие кожухи также снабжены поплавковым выключателем, который автоматически включает двигатель, когда насос полностью погружен в воду.

Погружные насосы различаются по потребляемой энергии и скорости откачки. Большинство погружных насосов считаются эффективными для самых разных жидкостей, но более вязкие жидкости на больших глубинах создают проблемы с давлением, которые требуют более мощных насосов для правильной работы.Кроме того, на некоторых работах могут присутствовать случайные частицы твердого детрита и мусора в жидкости, поэтому может быть важно выбрать погружной насос, рассчитанный на работу с твердыми частицами. Как правило, погружной насос, способный работать с твердыми частицами, будет иметь мешалку или распылительное отверстие для смешивания твердых частиц с жидкостью и облегчения процесса откачки их из земли.

Работа погружного насоса

Многие погружные насосы работают по принципу погружного электронасоса (ЭЦН).Это достигается за счет снижения давления потока, что снижает давление в нижней части вала, в котором находится погружной насос. Двигатель системы ESP также предназначен для работы при высоких температурах (до 300 градусов по Фаренгейту) и высоких давлениях, поэтому он используется в ситуациях, когда очень глубокие скважины распространены, например, нефтяные скважины. Они могут быть относительно дорогими в эксплуатации, потому что для них требуются специальные электрические кабели, хотя в результате новых разработок были введены шлангокабели с гибкими трубами для подачи энергии в глубинные двигатели.Кроме того, потребление электроэнергии намного выше, чем у двигателей других погружных насосов, и насос работает с жесткими допусками, не допускающими попадания твердых частиц и песка.

Погружные электрические насосы (УЭЦН)

Основы ESP

Электрические Погружные насосы (УЭЦН), по конструкции очень похожие на вертикальные турбинные насосы, обычно используются для перекачивания жидкости. По сути, электродвигатель приводит в действие насос, и кинетическая энергия жидкости увеличивается. Затем эта энергия частично преобразуется в давление, которое поднимает жидкость через насос.ЭЦН представляют собой центробежные насосы с вертикальными валами, которые, как следствие, зависят от основных вращающихся рабочих колес для создания давления жидкости.

В ESP механические уплотнения используются для предотвращения попадания жидкости в двигатель — двигатель соединен с самим насосом, и весь блок погружен в жидкость, которую он перекачивает. Без механических уплотнений, защищающих закрытый агрегат, двигатель может замкнуться и выйти из строя.

В случаях, когда используется более одного рабочего колеса, насос называется многоступенчатым. Многоступенчатые центробежные насосы могут иметь несколько рабочих колес, расположенных на одном валу, или рабочие колеса на отдельных валах. В результате последовательного соединения крыльчаток повышается давление; подключение рабочих колес параллельно друг другу приводит к увеличению мощности. Несмотря на это, жидкость по-прежнему будет получать энергию от электродвигателя, который приводит в движение крыльчатки.

Приложения ESP

ESP используются во многих различных приложениях. Одноступенчатые насосы могут использоваться для основного дренажа и перекачивания, как и во многих промышленных приложениях, а также могут использоваться для перекачивания шлама.Многоступенчатые насосы чаще используются в системах водоотведения и могут использоваться в водяных и нефтяных скважинах. Независимо от области применения, двойная проверка производственных спецификаций для данного ESP поможет обеспечить его надлежащее использование.

ЭЦН и нефтяные скважины

Поскольку ЭЦН могут работать с различными расходами и глубинами, они хорошо подходят для работы внутри нефтяных скважин. При правильном использовании насос ESP может снизить давление в скважине на забое, позволяя забирать большее количество нефти, чем могло бы быть извлечено в других условиях при нормальных условиях давления.Диаметр насоса составляет от 90 миллиметров (мм) до 254 мм, а длина насоса может составлять от одного до 8,7 метра.

ЭЦН и газовые скважины обезвоживания

Некоторые газовые резервуары могут производить большое количество жидкости, но поскольку газ может повредить ЭЦН, необходимо соблюдать осторожность при использовании ЭЦН для удаления жидкости из газовой скважины. Однако системы ESP могут быть спроектированы так, чтобы газ мог свободно течь вверх по корпусу насоса, в то время как насос эффективно удаляет жидкость. Поток газа в значительной степени зависит от давления на устье обсадной колонны — обычно существует четыре метода, с помощью которых ЭЦН могут использоваться для обезвоживания газовых скважин, но в зависимости от конкретной ситуации в скважине все установки ЭЦН должны быть в достаточной степени исследованы, прежде чем применять метод.

Насосы прочие артикулы

Больше из Насосы, клапаны и аксессуары

Принцип работы, типы и области применения

Насос — это механическое устройство, используемое для подъема воды с низкого уровня в область высокого (или) низкого давления в область высокого давления. Основная функция насоса — перевод энергии с механической на жидкую. Полученная от жидкости энергия будет использоваться для подъема давления. В настоящее время погружной насос приобрел большую популярность, потому что эти насосы в основном используются на фермах.Эти насосы расположены в воде. Подобно другим типам водяных насосов, эти насосы бывают самых разных типов, где каждый тип насоса имеет свое собственное применение. Насосы, которые используются на фермах, применимы в колодцах, скважинах и бетонных резервуарах для воды. Погружные насосы при использовании в качестве водораспределительной системы имеют определенные преимущества и недостатки.

Что такое погружной насос?

Определение: Как следует из названия, погружной насос является одним из видов электрических водяных насосов, и он полностью погружен в воду.Электродвигатель герметичен и плотно подсоединен к насосу. Разработчики этих насосов могут разработать несколько общих типов водяных насосов, чтобы сделать их пригодными для погружения. Двигатели, используемые в этих насосах, покрыты маслонаполненными отсеками, которые не имеют связи с веществом, которое они выталкивают.

погружной насос

Принцип работы погружного насоса

Принцип работы этого насоса заключается в том, что он выталкивает подземные воды на поверхность за счет изменения энергии с вращательной на кинетическую и, наконец, в энергию давления.

Этот процесс может быть выполнен путем втягивания воды сначала в водяной насос, где вращение крыльчатки приводит в движение воду с помощью диффузора. Отсюда он поступает вовне.

Выбор погружного насоса

Выбор этого насоса может быть сделан на основе нескольких спецификаций. Но выбор правильного насоса важен для повышения эффективности системы. В основном эти насосы выбираются в зависимости от их типа и области применения. После этого можно определить максимальный поток разряда.

Максимальный расход этих насосов определяется напором. После этого необходимо учитывать максимальное усилие нагнетания водяного насоса.

Эти насосы оцениваются в л.с. (лошадиных силах), и это расчет механической энергии. Лошадиная сила может быть определена как работа, которая генерируется со скоростью 550 фут-фунтов в секунду, и она эквивалентна энергии 745,7 Вт. Наконец, необходимо оценить величину вытеснения погружных насосов.Расчетное значение относится к выходным соединениям насосов.

Типы погружных насосов

Эти насосы подразделяются на два типа: хороший насос и отстойный насос. Эти насосы чаще всего используются в колодцах, а также в отстойниках.

типа погружных насосов

1). Баллонные насосы

Это бесконтактные поршневые насосы прямого вытеснения, работающие от сжатого воздуха. Он включает эластичный баллон, сделанный из полиэтилена или ПТФЭ. Под баллоном прикреплен дисплей для фильтрации материала, который может подключаться через обратные клапаны.Эти насосы работают с воздушными компрессорами, резервуарами со сжатым азотом или сжатым воздухом. Основными преимуществами этих насосов являются простота эксплуатации, небольшой диаметр, портативность и перекачивает огромные объемы воды в зависимости от их размера.

2). Шлифовальные насосы

Это устройство для транспортировки сточных вод, которое перекачивает сточные воды из бытовых приборов, таких как ванны, туалеты, стиральные машины. Перекачка сточных вод может осуществляться через трубы, используемые в домах, в сборный резервуар. Когда сточные воды в резервуаре достигают точного уровня, включается, чтобы превратить отходы в суспензию, а затем они перекачиваются в септик.Установка этих насосов может производиться во дворе или в подвале.

3). Насосы для глубоких скважин

Эти насосы являются одним из видов погружных насосов, которые используются в муниципальных районах. Этот насос помещается под воду путем соединения с двигателем для работы. Как только насосы начинают работать, они должны полностью погрузиться в воду. Эти насосы используются для перекачивания пресной и слабокислой воды.

4). Насосы из нержавеющей стали

Эти насосы полностью закрыты крышками из нержавеющей стали и обладают высокой кислотостойкостью.Эти насосы используются для частого нагнетания слабокислой и теплой воды. Источник воды, такой как колодец, может быть защищен уникальной литой, благодаря чему пресная вода движется нормально. Во время работы весь насос можно погрузить в воду.

5). Насосы нижнего всасывания

Насосы нижнего всасывания используются при осушении озер, рек, бассейнов и горнодобывающей промышленности. Конструкция этих насосов может быть выполнена с использованием направляющей втулки под водяным насосом. Эти насосы используют воду из нижней части насоса, а также обладают отличными характеристиками охлаждения электродвигателя.Оценка этих насосов по сравнению с другими типами насосов проста, поскольку их установка имеет высокий напор.

6). Насосы для охладителей воды

Обычно эти насосы используются в промышленных, ирригационных и жилых помещениях. Эти насосы используются под водой как масляные насосы. Работа этого насоса может быть осуществлена ​​путем подключения двигателя, такого как погружной водоохладитель для работы под водой. Эти насосы используются для проталкивания воды везде, где используется высококачественная вода.

7). Насосы с масляным наполнением

В этих насосах используются маслонаполненные погружные двигатели, которые используются в колодцах, ирригации, водоснабжении для дренажных систем в промышленности для подачи чистой воды, а также в горных жилых районах на холмах и т. Д. Двигатели внутри насоса могут охлаждаться заливкой масла в нагретые моторы. Чтоб моторчик остыл. Их установка очень удобна и проста.

Некоторые другие типы погружных насосов: фонтанные, осевые и смешанные, скважинные, коммунальные и т. Д.

Преимущества и недостатки

К преимуществам погружных насосов относятся следующие.

• Эти насосы чрезвычайно эффективны
• Можно сэкономить много энергии
• Перекачивает твердые и жидкие частицы
• Эти насосы работают бесшумно в воде
• Эти насосы универсальны
• кавитация не происходит из-за отсутствия «всплеска» силы воды.

К недостаткам погружных насосов можно отнести следующие.

• Уплотнения насоса могут со временем выйти из строя.
• Осторожно для двигателей в насосах от перегрева.
• Это относится не ко всем приложениям.
• Эти насосы трудно распознать, а также исправить такие травмы, как трещины.
• Это дорого из-за своей механической природы.

Области применения погружного насоса

Эти насосы применяются в следующих областях.

• Погружные насосы используются для дренажа, перекачки шлама и сточных вод, водяных и нефтяных скважин, обработки соленой воды, обработки грязи, бурения глубоких скважин, орошения искусственных лифтов, пожаротушения, осушения шахт и т.
• Эти насосы также используются на флоте, в горнодобывающей, аварийно-спасательной, пожарной службах и службах сточных вод.

Итак, это все обзор погружного насоса. Таким образом, этот насос можно использовать и в качестве источника водоснабжения в населенных пунктах. Преимущества этого насоса в основном включают низкую начальную стоимость, бесшумную работу и т. Д. Вот вам вопрос, каков КПД погружного насоса?

Как работают погружные мини-насосы? Плюсы и минусы

Погружной мини-насос — это уменьшенная версия погружных водяных насосов, легкая и компактная, широко используется в быту для приготовления пищи, уборки и полива цветов.В этой статье мы покажем вам, как это работает.

Обзор погружного мини-насоса

Погружные насосы в основном предназначены для полного погружения в воду. Погружные насосы помещаются в резервуар с водой, которую требуется откачать, поэтому они обычно используются для дренажа при наводнениях, откачки сточных вод, опорожнения прудов или даже в качестве фильтров для прудов.

В этой статье будет специально рассмотрен механизм меньшего типа погружного водяного насоса, называемого мини-погружным насосом.

Погружной мини-насос — это уменьшенная версия погружных водяных насосов, легкая, компактная, с низким энергопотреблением и низким уровнем шума. Погружной мини-насос для воды широко используется в домашнем хозяйстве для приготовления пищи, уборки, купания, обогрева помещений, полива цветов и т. Д.

Погружной мини-водяной насос — это центробежный водяной насос, что означает, что он использует двигатель для приведения в действие крыльчатки, которая предназначена для вращения и выталкивания воды наружу. Двигатель расположен в водонепроницаемом уплотнении и плотно соединен с корпусом водяного насоса, который он питает.

В фильтрующих насосах внутри аквариумных рыбок используется мини-погружной водяной насос. Мини-погружной водяной насос устанавливается внутри самого аквариума, чтобы откачивать воду там, где она необходима.

Преимущества и недостатки погружного мини-насоса

Помимо небольшого размера и легкости, ключевым преимуществом мини-погружного водяного насоса является то, что он очень тихий, поскольку во время работы погружается в воду, и вода поглощает шум.Это делает его идеальным для использования в домашних условиях, потому что вы не услышите, как работает погружной водяной насос даже в ограниченном пространстве.

Погружные водяные насосы

Min также очень эффективны, потому что им не требуется много энергии для вакуумирования воды, в которую они погружены. Однако известные недостатки мини-погружного водяного насоса состоят в том, что уплотнения со временем подвержены коррозии, что позволяет воде потенциально просачиваться в двигатель. Когда это происходит, двигатель может прийти в негодность, и доступ к нему и его ремонт станут чрезвычайно трудными.

Как работает крыльчатка?

Как указано выше, погружной мини-водяной насос представляет собой центробежный водяной насос, в котором для перекачивания воды используются как двигатель, так и рабочее колесо. Во время откачки воды крыльчатка очень быстро вращается. Изогнутые лопасти направляют воду в проушину или в центр крыльчатки, и вода течет по внешней части лопастей.

Из-за быстрого движения крыльчатки центробежная сила прижимает воду к внешней части лопасти.Затем давление заставляет воду струиться вперед с высокой скоростью из крыльчатки. Эта результирующая скорость создает давление на выпускной стороне насоса, проталкивая воду через патрубок.

:: Подробнее: Как выбрать лучший погружной насос?

Как работает мотор?

Как упоминалось ранее, погружные мини-водяные насосы в основном используются в домашних условиях, и из-за их размера и веса с этими водяными насосами обычно устанавливаются меньшие двигатели постоянного тока.Двигатель постоянного тока помещен в герметичный корпус, прикрепленный к крыльчатке, и приводится в действие простой зубчатой ​​передачей.

В центре двигателя находится ротор с обмотками вокруг него. Вокруг этих катушек расположены магниты, которые создают длительное магнитное поле, протекающее через ротор. Затем ротор воздействует на магнитную силу, позволяя самому ротору вращаться на 180 градусов.

Когда ротор вращается, направление электричества в катушках меняется, толкая ротор снова, так что он вращается до конца.После нескольких толчков ротор продолжает вращаться и приводит крыльчатку в движение, которое они перекачивают.

Использование погружного мини-насоса в резервуаре

Погружные мини-водяные насосы часто устанавливаются на дне резервуаров для воды и предназначены для проталкивания воды вверх через верхнюю часть крыши. Благодаря их механизму перекачивания воды, погружные мини-насосы для воды обычно используются в резервуарах, где воду необходимо перекачивать на поверхность.

Если вам случится установить мини-погружной водяной насос в надземном резервуаре, вам следует учесть следующие моменты: погружные насосы можно установить в наземном резервуаре, но вы должны помнить о том, что дождевая вода может поступать по водопроводу. сверху.

Если вы также хотите иметь прямой доступ к воде в вашей сырой воде, вы все равно можете подключить кран к вашему резервуару, или вы можете просто попытаться подключить дождевую воду к ближайшим кранам.

Еще одна вещь, о которой следует помнить, заключается в том, что наличие мини-погружного водяного насоса в вашем резервуаре для воды обеспечивает легкость доступа в случае обслуживания или замены. Он также имеет тенденцию занимать небольшое пространство внутри вашего резервуара для воды, но недостаток, как правило, компенсируется тихим характером насоса.

Выставка МТС

MTS собрала мировых производителей погружных насосов на этой онлайн-платформе. Просмотрите и найдите своего следующего поставщика вместе с нами.

Если у вас возникнут трудности, пожалуйста, свяжитесь с нами.

Быстрая ссылка на поставщиков

Насосы и системы для водяных скважин

Если вы живете в городе, вы, вероятно, не особо задумываетесь о том, как вода, которую вы используете каждый день, попадает в ваш дом.Даже в небольших деревнях часто имеется сеть водопроводных труб, по которым вода подается в каждый дом в районе. Все, что вам нужно знать, — это как открыть кран у раковины.

Переместитесь на несколько миль за город, и картина изменится. В то время как внутренние механизмы все еще — к счастью — невидимы, ваше водоснабжение не зависит от соседнего по дороге. В каждом доме есть собственный колодец, из которого можно набирать воду. Более того, в каждом доме есть своя электромеханическая система для подачи воды из колодца в дом.В основе каждой системы лежит насос, и наиболее распространенными типами являются струйные и погружные насосы.

Типы скважин

Во многих районах страны найти питьевую воду так же просто, как достать лопату и выкопать яму в земле. Хорошо, может быть, слово «легкий» не совсем подходящее, но там, где уровень грунтовых вод находится всего в нескольких футах от поверхности земли, часть битвы может быть уже окончена.В такой ситуации с неглубоким колодцем поднять воду до дома будет немного проще, хотя бы потому, что расстояние, на которое вы должны ее переместить, невелико.

Если в вашем районе невысокий уровень грунтовых вод или отсутствует стабильный запас питьевой воды у поверхности, вы должны копать глубже, чтобы добиться того же результата. А поскольку глубокий колодец означает, что воду нужно поднимать дальше, стратегии его перемещения меняются.

Насосы для неглубоких скважин

В наши дни наиболее распространенным насосом для неглубоких скважин является струйный насос.Струйные насосы устанавливаются над колодцем в доме или в колодце и забирают воду из колодца посредством всасывания (см. Схему одноструйной системы струйного насоса на следующей странице). Поскольку здесь задействовано всасывание, атмосферное давление — вот что действительно делает работу. Думайте о системе как о длинной соломинке. Когда вы всасываете соломинку, вы создаете в ней разрежение над водой. Когда создается вакуум, вес воздуха или атмосферное давление выталкивает воду вверх по соломе. Следовательно, высота, на которую вы можете поднять воду с помощью струйного насоса для неглубоких скважин, зависит от веса воздуха.Хотя давление воздуха меняется с высотой, обычно ограничивают глубину неглубокой скважины с приводом от струйного насоса примерно до 25 футов.

Струйные насосы создают всасывание по-новому. Насос приводится в действие электродвигателем, который приводит в действие рабочее колесо или центробежный насос. Рабочее колесо перемещает воду, называемую приводной водой, из колодца через узкое отверстие или струю, установленную в корпусе перед крыльчаткой. Это сужение струи приводит к увеличению скорости движущейся воды, так же, как насадка в садовом шланге.Когда вода выходит из струи, создается частичный вакуум, который всасывает дополнительную воду из колодца. Сразу за форсункой находится увеличивающаяся в диаметре трубка Вентури. Его функция — замедлить движение воды и повысить давление. Перекачиваемая вода — новая вода, которая забирается из скважины за счет всасывания струи, — затем объединяется с водопроводной водой и выводится в водопроводную систему под высоким давлением.

Поскольку струйные насосы для неглубоких скважин используют воду для забора воды, их обычно необходимо залить водой, прежде чем они начнут работать.Чтобы вода в насосе и водопроводной системе не стекала обратно в колодец, на линии подачи к насосу устанавливается односторонний обратный клапан.

Преодоление барьера глубины

К сожалению, в поисках воды вам, возможно, придется пройти чуть глубже 25 футов. Удивительно, но с помощью струйного насоса это все еще можно сделать. Он просто включает в себя отделение струи от двигателя и корпуса крыльчатки и размещение струйного узла в воде (см. Схему системы двойного струйного насоса).В типичной конфигурации струйного насоса для глубокой скважины одна труба, прикрепленная к корпусу крыльчатки, направляет воду в корпус струи, который расположен примерно на 10-20 футов ниже минимального уровня воды в скважине. Вторая труба соединяет выходную сторону корпуса форсунки с насосом.

У струи увеличение скорости воды создает частичный вакуум, который втягивает стоячую воду из колодца во вторую трубу, а затем обратно в насос и водопроводную систему. В струйных насосах для глубоких скважин используется как всасывание струи для подачи воды в систему, так и давление, создаваемое крыльчаткой для подъема воды.

Для предотвращения переполнения скважины установка струйного насоса для глубокой скважины может включать в себя выхлопную трубу длиной 35 футов. Он соединен с всасывающим концом корпуса форсунки и спускается в скважину. Если уровень воды опускается ниже уровня корпуса водомета, насос работает так же, как и насос для неглубоких скважин. Пока скорость потока падает, вода будет доступна до тех пор, пока уровень не упадет ниже примерно 25 футов от корпуса форсунки — предел для неглубокого насоса. Выхлопная труба длиной 35 футов эффективно гарантирует, что скважина никогда не будет откачана.Конечно, высота струи над уровнем воды влияет на производительность. Чем дальше он находится, тем менее эффективна перекачка.

Как и системы для мелководных скважин, струйный насос в системе для глубоких скважин необходимо заправить для работы. Обратный клапан в нижней части трубопровода колодца предотвращает слив воды из труб и насоса. Струйные насосы с двумя или более рабочими колесами называются многоступенчатыми.

Переход к источнику

Хотя струйный насос может надежно управлять скважиной глубиной в несколько сотен футов, более эффективное решение — переместить насос в скважину, чтобы вместо подъема воды он толкал ее вверх.Типичный погружной насос характеризуется длинной цилиндрической формой, которая помещается внутри обсадной трубы скважины. Нижняя половина состоит из герметичного электродвигателя насоса, который подключен к наземному источнику питания и управляется проводами. Фактическая половина насоса состоит из ряда установленных друг на друга рабочих колес, каждая из которых разделена диффузором, который направляет воду вверх по трубе в водопроводную систему.

В современных установках обсадная труба скважины за пределами дома соединена с водопроводной системой трубой, которая проходит под землей в подвал (см. Схему системы погружных насосов).Эта горизонтальная труба присоединяется к скважинной трубе с помощью соединителя, называемого безамбарным адаптером. Функция адаптера заключается в обеспечении доступа к насосу и трубопроводу скважины через верхнюю часть обсадной трубы, одновременно направляя воду из насоса в водопроводную систему.

Хотя погружные насосы более эффективны, чем струйные насосы, в доставке большего количества воды для двигателя того же размера, проблемы с насосом или двигателем потребуют извлечения агрегата из обсадной трубы — эту работу лучше доверить профессионалам. Однако подводные аппараты известны своей надежностью и часто без обслуживания выполняют свою роль от 20 до 25 лет.Погружные насосы также могут использоваться в неглубоких скважинах. Однако ил, песок, водоросли и другие загрязнения могут сократить срок службы насоса.

Общие элементы

Независимо от того, какая у вас система, компоненты на выходе всех насосов одинаковы.

Насосы не предназначены для непрерывной работы, и они не запускаются каждый раз, когда вы открываете кран или спускаете воду из унитаза. Чтобы обеспечить постоянное давление воды в приспособлениях, насос сначала перемещает воду в резервуар для хранения.Внутри современного резервуара находится воздушный пузырь, который сжимается при закачке воды. Давление в резервуаре — это то, что перемещает воду через домашнюю водопроводную систему.

Когда давление достигает заданного уровня, который может составлять от 40 до 60 фунтов на квадратный дюйм, переключатель останавливает насос. Поскольку вода используется в доме, давление начинает снижаться до тех пор, пока после падения примерно на 20 фунтов на квадратный дюйм переключатель не включает насос, и цикл повторяется. Вы найдете манометр, установленный на резервуаре, с проводами, ведущими к переключателю, который управляет насосом.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Все о погружных насосах для воды из скважин

В некоторых районах, например в засушливых или горных ландшафтах, вода из колодцев может быть невероятно глубокой, что затрудняет доступ жителей этих районов к чистой питьевой воде.

В то время как большинство поверхностных насосов ограничены глубиной скважин до 25 футов, а сложные конструкции струйных насосов достигают всего около 120 футов, погружной водяной насос для скважин позволяет пробурить скважины глубиной 400 футов для поиска хорошей воды.

Погружной насос может доставить эту воду на поверхность почти так же легко, как открыть кран на кухонной мойке.

Как работают погружные насосы

Погружные водяные насосы являются развитием скважинных насосов, изобретенных для нефтяного бизнеса примерно в 1920 году.

Хотя эта конструкция все еще используется для перекачки нефти, версия из нержавеющей стали, предназначенная для водяных скважин, не подвергалась доработке до середины 1960-х годов.

Но какая это была доработка. Это сразу сделало питьевую воду доступной по цене во многих частях страны, где неглубокие колодцы не пользовались успехом.

Погружные глубоководные насосы, подобные этой модели мощностью 1 л.с., разработаны для установки внутри стального кожуха колодца и опускания в воду на дно колодца.

Эти насосы имеют цилиндрическую форму и размером с бейсбольную биту.

После бурения водяной скважины насос прикрепляют к пластиковой водопроводной трубе и опускают в обсадную трубу скважины до тех пор, пока он не попадет в воду.

Если насос расположен внизу, а не вверху, воду можно поднимать на многие сотни футов. (Всасывающий насос полагается на атмосферное давление воздуха, чтобы нагнетать воду из скважины в водопроводную трубу и вверх через насос. На уровне земли давление достаточно велико только для подъема воды на расстояние около 25 футов.) поверхность, обычно в подвале.Они предназначены для удержания воды, откачиваемой из колодца, для использования в домашних условиях.

Попав внутрь дома, трубопровод заполняет напорный резервуар, который регулируется реле давления. Это реле давления устанавливается на трубе колодца, где оно входит в резервуар.

Когда в доме используется вода, давление внутри резервуара снижается, что заставляет реле давления запрашивать дополнительную воду из насоса.

Начинает перекачку и заполняет резервуар до достижения заданного максимального давления.Затем он отключается, пока давление снова не упадет, и цикл повторяется.

Ранние признаки неисправности

К счастью, о погружных насосах есть много хороших новостей:

• Они долговечны (часто от 20 до 25 лет).
• Они безотказны (большинство насосов видят только дважды в жизни: один раз, когда их опускают в колодец, и один раз, когда их вывозят для замены).
• Они довольно эффективны (поэтому мало влияют на счет за электричество).
• Они тихие (как потому, что они обычно хорошо спроектированы и построены, так и потому, что работают на нескольких сотнях футов под землей).

К сожалению, у этих хороших новостей есть и несколько плохих новостей. Когда насос останавливается, останавливается все, что использует воду, от питья до готовки, стирки, купания и мытья посуды. Поскольку большая часть жизни связана с водой, дом без нее практически непригоден для жизни. Очень важно знать первые признаки отказа насоса.

Реле давления погружного насоса, расположенное на трубе колодца, где он входит в резервуар для хранения, определяет изменения давления воды внутри резервуара.Когда вода выходит из бака, давление понижается, и переключатель включает насос для замены воды.

Самый явный признак возможной неисправности насоса — это, конечно, когда вы открываете кран, а вода не выходит.

Это определенно может сигнализировать о других проблемах, но проблема может быть в помпе.

В этом случае сначала убедитесь, что автоматический выключатель, защищающий насос, включен. Если нет, включите его и посмотрите, работает ли вода. Если выключатель включен, неисправность может исходить от реле давления на накопительном баке.Это должно быть проверено профессионалом.

Резкие отказы насосов встречаются не так часто, как проблемы с самой скважиной.

В условиях засухи, особенно в конце лета, уровень грунтовых вод в вашем районе может быть особенно низким.

Проверьте это, не используя воду в течение нескольких часов, затем включите воду и проверьте, работает ли она должным образом.

Если это так, значит, колодцу просто нужно время, чтобы пополниться. Уровень грунтовых вод должен снова подняться осенью и зимой, но может снова понизиться.

Один из распространенных способов борьбы с этим — это для бурильщика опускать насос дальше в скважину, где запасы могут быть глубже.

Если вода из колодца начинает выглядеть мутной или слегка мутной, это означает, что в колодце, куда забирается вода, есть осадок.

Это может произойти по ряду причин. Но перекачивание этой воды даже в течение нескольких недель может привести к серьезному повреждению насоса, потому что песок очень агрессивен.

Это можно исправить, опустив насос глубже в скважину.Если вы не можете очистить осадок, опустив насос, обычно необходимо пробурить новую скважину.

Распыление или разбрызгивание воды из крана может означать неисправность насоса — либо из-за сломанного обратного клапана (клапаны, которые установлены на насосе, которые не позволяют воде слить воду из колодца после остановки насоса), либо из-за трещин в трубах с водой. .

Их можно идентифицировать только после того, как скважина будет извлечена. Еще один хороший индикатор неисправности насоса — это счет за электроэнергию, который резко увеличивается без видимой причины.Постоянно работающий насос может выйти из строя, как и реле давления на накопительном баке.

Техническое обслуживание и ремонт погружных насосов

Среднестатистический домовладелец не может так много обслуживать погружной насос. Любые проблемы, которые возникают, случаются в колодце.

Но есть одна важная работа по техническому обслуживанию, которую может выполнить домовладелец: запланировать проверку системы колодца (насоса, трубы, фитингов, резервуара, реле давления) раз в год или два. Это может стоить около 200 долларов, но должно обеспечить бесперебойную работу между сеансами обслуживания.

Это может быть здорово, что эти насосы так долго находятся вне поля зрения и, следовательно, не о чем вы все время беспокоитесь.

Но когда у них возникают проблемы, большая их часть тоже скрывается из виду, на дне колодца. И для решения этих проблем почти всегда требуется «вытащить колодец», что означает вытащить и вытащить всю водопроводную трубу (которая идет от насоса к поверхности) и насос, который прикреплен к нижнему концу этой трубы.

В зависимости от глубины колодца это может быть большой вес.

Могут ли заядлые мастера сделать эту работу? Да.

А всем остальным следует вызвать бурильщика или сантехника, который специализируется на рытье колодцев. У этих людей есть оборудование, которое делает эту работу намного проще и безопаснее. И что не менее важно, у них есть опыт, чтобы диагностировать существующие проблемы.

Что касается ремонта реле давления, то хотя он несложный, но и не очень интуитивно понятен. Регулировку (или замену) реле давления лучше доверить профессионалу.

Ремонт может быть дорогостоящим в зависимости от обнаруженных проблем.

Если насос неисправен, его замена может стоить много сотен долларов.
