Как расклинить топор: Как правильно насадить топор на топорище: дедовский метод

Как насадить топор на топорище. Как расклинить топор.

Несмотря на множество дельных советов (многими воспользовался), ни разу не увидел чёткой инструкции на тему, как же это сделать в виде последовательных шагов. Желательно с фото. По сути, я ничего не придумал, а лишь объединил то что прочёл в понятном и последовательном виде. В результате получился весьма надёжный способ насадки топора.

Начну сначала

Рассматривая топоры именитых мастеров, обратил внимание что расклинены они не так как обычно принято на хозмаговских топорах. Не одним длинным, вертикальным клином, а несколькими. Особенно меня впечатлили топоры Артемьева, Верескунова и как ни странно Труд Вача. Cпособ 5 клиньев. Посему если топор велик и проушина длинная, имеет смысл сделать не один поперечный распил, а два. Как бы деля проушину на 3 равные части и тогда получится нечто похожее на топор Верескунова Крепыш (фото взято с сайта автора). Такой расклин делается 5-ю клиньями, два поперечных и 3 вертикальных. Сразу предупреждаю, так же красиво у меня не получилось ни в первый, ни во второй раз. Нам нужно топорище, плотницкий топор массой 1кг и больше (у него большая проушина) несколько клиньев, эпоксидка, марля и очумелые ручки. Метод 5 клиньев дополнительно усилен использованием марли и эпоксидной смолы. В данном примере я комбинирую 2 зарекомендовавших способа насадки в одном.

1. Место под посадку топора.

При вырезании места под посадку, нужно сделать так, чтобы топорище выступало из проушины примерно на 1 см, тогда у вас будет дополнительный кусок дерева, который после расклинки будет большего диаметра чем проушина и следовательно топор будет держаться надёжнее.

2. Пропилы.

Пропилы в топорище нужно сделать ножовкой по дереву, на глубину не меньше 2/3 от глубины проушины+ высота выступа над проушиной см п.1

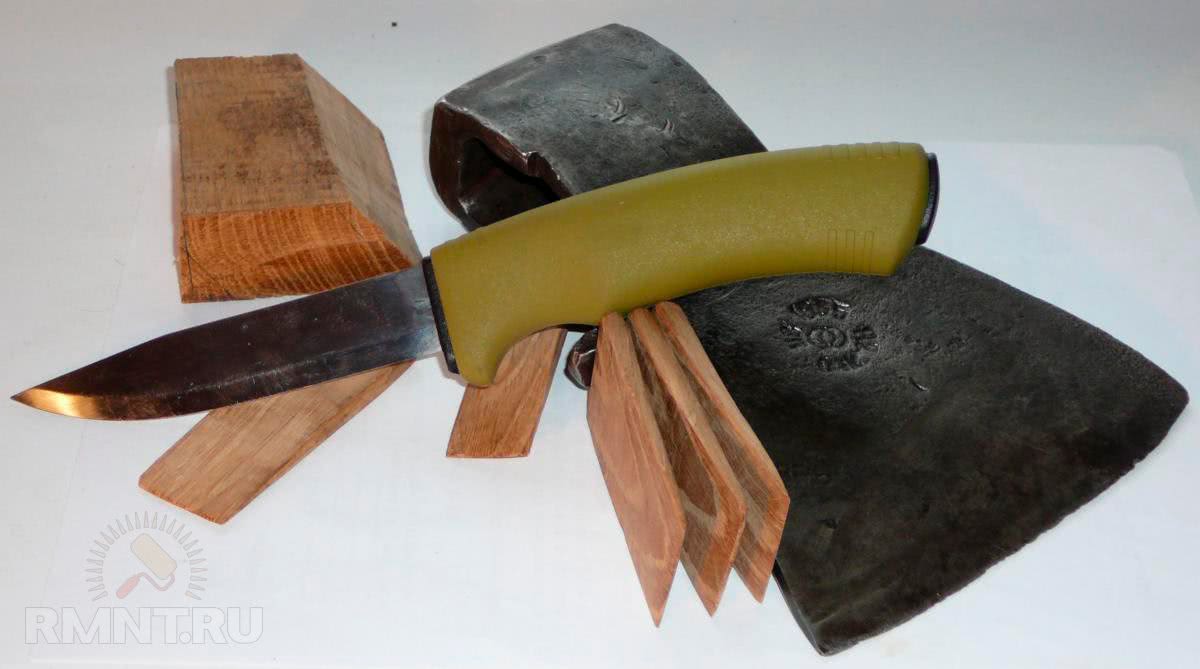

3. Клинья.

Клинья вырезаем из твёрдого дерева, лучше бук или дуб(они идут на мебель в частности стулья, не выкидывайте старые стулья).

 Приходилось читать рекомендации что для клиньев необходимо использовать то же дерево из которого сделана рукоять. Сразу хочу сказать что это ошибка. Дерево на клиньях должно быть прочным независимо от того какое дерево вы используете на рукоять. Клинья придётся забивать киянкой или молотком. Причём усилие будут весьма значительные и если клин будет из берёзы, то он сломается. Направление волокон должно быть параллельно сужению клина, иначе при ударе клин переломится не достигнув нужной глубины. Соотвественно не расклинив топорище как надо, а достать его оттуда уже не удасться.

Примерка клиньев.

Поперечные клинья необходимо делать во всю ширину проушины, а не на ширину древка которое выступает наружу, потому что топорище после расклинки разопрёт в стороны. Вертикальные клинья необходимо делать с таким расчётом, чтобы их суммарная длина плюс толщина поперечных равнялась высоте проушины.

4. Марля

Хотим мы или нет, но сделать идеальную проушину и идеальное топорище под эту проушину нам сделать никогда не удасться. Поэтому всегда будут небольшие зазоры, даже после идеальной расклинки. Чтобы их избежать я использую марлю или бинт пропитанный эпоксидной смолой. Эпоксидная смола помимо того что является хорошим клеем, обладает неоценимым свойством. Она не даёт усадки, а наличие марли выполняет роль очень эластичного армирующего материала не дающего эпоксидке растрескиваться. Также эпоксидка стойка к воде и пропитыва древесину не даёт ей намокать. После застывания получается очень крепкий монолит, который заполняет все мелчайшие неровности и трещины, обладающий при том высокой прочностью. Делается 4-5 слоёв марли в зависимости от величин зазоров на топоре и одевается сверху на торец топорища. Количество слоёв подбирается так, чтобы топор садился туго, но без сверх усилий. После этого топор насаживается. После посадки, марля разрезается сверху и лишнее обрезается.

Заливаем в пропилы, смолу. Количество должно быть таким чтобы заполнилась 1/4 глубины. Но делать это надо только после насадки топора, чтобы смола не вытекала. Наполнение смолой пропилов имеет большой смысл. Довольно часто, особенно если сделан пропил недостаточной глубины, при забивании клина топорище даёт незаметную трещину(а иногда и очень заметную), внутри проушины. Трещина может дать о себе знать позднее, в самый неподходящий момент. Так вот смола заполнит трещину и не даст ей развится. Ну и в целом она так же позволит не оставить пустот в щели после забивания клина. Натираем клинья эпоксидной смолой и акуратно забиваем, вначале поперечные. А затем и вертикальные. Если всё подобрано правильно, то на этом процесс заканчивается. Остатками марли можно зашпатлевать отверсия, если такие остались.

Вытираем всё что вытекло и ставим сушится. На след день. Смело отрезайте выступающие части клиньев, зашкурьте остатки марли и смолы и пользуйтесь. Топор у вас никогда не рассохнется и не разболтается. Не верите? Попробуйте сами.

Как насадить топор на топорище

От того, как насадить топор на топорище, зависит многое. Качество инструмента, ответственный подход к его подготовке и обслуживанию определяют, удобной ли будет работа и насколько хорошим будет результат ее выполнения. Это особенно актуально, если речь идет о ручном инструменте, использование которого предполагает значительные и непрерывные динамические нагрузки.

Фото 1. Топор может быть предназначен для разной работы, конечный результат которой зависит от качества его насадки на топорище.

Существуют десятки видов топоров, каждый имеет свои конструкционные особенности и предназначение. Плотницкий топор значительно отличается от туристического, топор дровосека совсем не такой, как боевой топор. Но общее одно – это принципиальное строение. Топорище и собственно топор, его металлическая часть, главные составляющие части этого универсального инструмента. И то, как они между собой сочетаются, во многом определяет качество топора.

Способы крепления топорищ в топорах

Современные технологии позволяют многое даже для такого инструмента, как топор. Есть несколько способов крепления топорища в топоре:

• сварка;
• изготовление цельнометаллического инструмента;
• склеивание с применением эпоксидного клея, отвердение которого происходит в специальных камерах;
• насаживание и после него расклинивание.

Рисунок 1. Различное взаимное положение центра удара и точки захвата у топора.

Качественно сваренный или цельнометаллический топор совершенно надежен с точки зрения целостности. Поломать его довольно проблематично даже при желании. Проблема только в том, что таким инструментом очень тяжело работать. Он жесткий, отдача очень сильная, руки это чувствуют с первого удара. Профессионалы считают, что такой топор сушит руки.

Склеенный в заводских условиях топор имеет хорошую амортизацию, держится крайне надежно. Но, во-первых, в нем применяются не деревянные, а пластиковые топорища, точнее, топорища из полимерных составов. Во-вторых, произвести вручную, без специальных камер, качественное склеивание эпоксидным клеем очень непросто и даже не всегда возможно.

В обычных условиях принято насаживать топор на топорище. Следующий этап – расклинивание, оно окончательно определяет надежность соединения. Такой подход, естественно, отличается ярко выраженными недостатками.

Он требует хорошей квалификации, достаточно много времени для работы, не всегда дает требуемый результат. Но, с другой стороны, это наиболее доступный способ соединения, для него не нужны ни особые условия, ни особо сложные инструменты. А если конструкция расшатается, все операции можно повторить.

Вопреки кажущейся простоте, правильно насадить топор на топорище не так просто, есть достаточно много нюансов и способов выполнения такой работы.

Вернуться к оглавлению

Подготовительный этап

Чертеж изготовления топорища.

Каждая работа, даже самая простая, состоит из нескольких этапов. Сборка топора не исключение. Для того чтобы получить готовый к работе инструмент, необходимо:

• подобрать топорище;
• правильно подогнать его под проушину;
• сделать необходимое количество пропилов;
• подготовить клинья, деревянные или металлические;
• насадить топор;
• расклинить топорище одним из способов.

Четыре первые стадии можно считать подготовительным этапом.

Итак, перед тем как насадить топор на топорище, последнее надо подобрать и приобрести. Что касается материала, то профессиональные плотники и дровосеки рекомендуют хорошо просушенную березу. Этот материал достаточно распространенный, а также обладает свойствами, создающими удобство при работе с инструментом. Более твердые породы дерева хорошо подойдут для декоративных вариантов, но не для рабочих. Наиболее удобная форма топорища, дающая наименьшую отдачу на руки, давно определена. Идеально, когда ось CD (рис. 1) пересекается с центром захвата P или же имеется небольшое смещение назад и вверх. В двух других случаях при ударе приходится совершать неестественные движения, чтобы компенсировать отдачу.

Виды лезвий для топора.

Подогнать топорище под проушину – значить обтесать его до необходимой формы. Для этого пригодится какой-либо деревообрабатывающий инструмент, например, другой топор, острый нож и тому подобное. И тут есть один момент, который необходимо учитывать обязательно.

Ось лезвия топора и продольная ось топорища должны находиться в одной плоскости. Проще говоря, лезвие нужно выровнять относительно топорища.

Несколько слов о проушине. Она может быть как прямой формы, так и в определенной части топора конической. Коническая форма проушины считается более подходящей для хорошего крепления. Перед обтесыванием топорища нужно внимательно подгонять форму.

Наступил черед пропилов на верхнем торце топорища. Их количество определяется выбранным способом расклинивания, которых достаточно много. Это может быть всего один продольный паз, может быть два-три боковых, один продольный.

Многие профессиональным считают один продольный и четыре боковых. Это можно увидеть на фото 1, но это далеко не все варианты. Можно выбрать и некоторое смещение пропилов и разделенный на несколько частей продольный пропил. Многие решают этот вопрос исходя из собственных представлений о механических свойствах такого рода соединений.

Рисунок 2. Схема насадки топора на топорище.

Особое внимание необходимо обратить на глубину и ширину пропилов. Глубина должна быть такой, чтобы получившийся паз полностью прятался в проушине. В противном случае топорище может быть расколото при расклинивании или при работе. Ширина пропила должна соотноситься с толщиной клиньев. Клин не должен входить в пропил слишком легко, тогда в нем не будет никакого смысла, но и не должен входить слишком туго, тогда его не удастся вбить внутрь.

Деревянные или металлические клинья (рис. 2) можно купить или изготовить самостоятельно. Тот и другой способ подойдут одинаково хорошо. Стоят они недорого, но если купить негде, можно попросту вырезать их из хорошо просушенной березы. Форма и размеры должны соответствовать параметрам пропилов. Металлический клин можно изготовить из достаточно твердой жести, например, из ненужной совковой лопаты. (рис. 2)

Если подготовительный этап пройден правильно, дальше никаких особых проблем возникнуть не должно.

Вернуться к оглавлению

Насаживание и расклинивание

Пришел черед двух последних этапов подготовки топора к работе. Сначала насаживание – топор должен плотно сидеть на топорище, а также ровно, в соответствии с тем, что написано выше. Верхний срез топорища может находиться вровень с верхним срезом топора, а может немного выступать. Главное, чтобы пропил был достаточно глубоким, но не превышал допустимый предел.

После насаживания берется сначала продольный клин, вставляется в пропил и легкими ударами молотка забивается вовнутрь. Слишком сильные удары не нужны, ими можно только расплющить древесину, сделав соединение не столь устойчивым, как хотелось бы. Если клин будет немного выступать, лишнее можно потом срезать ножовкой.

Схема заточки топора своими руками.

Те же манипуляции проделываются с другими клиньями. Можно их посадить на клей, например, эпоксидный. Но это не обязательно, хорошо расклиненное топорище и так будет надежно держаться в проушине.

Металлический клин вбивается сбоку от продольного так, чтобы выступающей части хватило для вбивания с другой стороны деревянного клина. (рис. 2) Металл добавит конструкции надежности и устойчивости.

Верхнюю часть топорища остается зачистить наждачной бумагой и, при желании, залить клеем или покрасить. Тогда будет меньше шансов загнать в руку скалку.

Под конец необходимо провести испытание готового топора. Если ничего не шатается, при ударах все держится надежно, амортизация на должном уровне – инструмент готов к работе.

Обычно тем, кто работает топором постоянно, приходится довольно часто повторять описанную выше процедуру. Для тех, кто берет в руки этот деревообрабатывающий инструмент время от времени, качественного соединения хватит надолго, особенно если не оставлять топор под дождем или не держать его во влажном помещении.

Вернуться к оглавлению

Заключение по теме

Рассмотрена фактически сборка топора, приведение его в рабочее состояние. Чем аккуратнее выполнена эта работа, тем лучше. И лучше выполнять ее самостоятельно, тогда будет точно известно, насколько крепко все держится.

Соблюдение правил техники безопасности – важное условие для работы с любыми колющими и режущими инструментами.

Осторожность и отсутствие спешки сберегут от травм, порезов и других неприятных последствий.

Как безопасно заклинить рукоять топора [обновлено в 2023 г.]

Как сотрудник Amazon я зарабатываю на соответствующих покупках.

---

Клин — заниженная часть рукояти топора. Это имеет решающее значение для безопасности и стабильности, поскольку гарантирует, что головка вашего топора не слетит с рукоятки. Независимо от того, делаете ли вы свою собственную рукоятку топора или пытаетесь отремонтировать существующую рукоять, которая у вас завалялась, знание того, как заклинить рукоятку топора, является очень важным навыком.

Если у вас уже есть навыки работы с деревом, чтобы снять головку топора с рукоятки или сделать собственную рукоятку, расклинивание рукоятки топора должно быть легким. Во-первых, вам нужно сформировать клин из вашего материала. Затем вставьте клин и закрепите его.

Специфика зависит от того, какой материал вы используете, поэтому здесь более подробно объясняется, как заклинить рукоятку топора.

Содержание

1

Необходимое оборудование

Первым шагом в любом проекте является сбор оборудования. Расклинивание рукояти топора ничем не отличается. Вам понадобится:

• Материал. Для изготовления клина для рукояти топора можно использовать дерево, металл или пластик.
• Рукоятка топора и головка, для сборки позже.
• Пила.
• Молоток.
• Наждачная бумага (при работе с деревом).
• Клей.
• Средства защиты, , такие как перчатки и защитные очки.

Как пользоваться деревянным клином

Древесина — наиболее распространенный материал для клиньев для топоров. Если у вас есть опыт работы с деревом, это также самый простой материал для работы.

Для начала нужно выбрать правильный кусок дерева. Выберите кусок твердой древесины приличного размера. Вам нужна твердая древесина, потому что она достаточно прочная, чтобы выдерживать износ, который неизбежно возникнет при использовании топора. Лиственные породы по-прежнему достаточно легко поддаются формовке, если вы знаете, что делаете.

Размер — еще один важный фактор. Хотя вы не хотите работать с массивным куском дерева, вам нужно уменьшить размер клина, в конце концов, вы также не хотите шлифовать свой клин до нужной формы только для того, чтобы понять, что он слишком мал для ручки. . Ошибайтесь в большую сторону, потому что вы всегда можете отшлифовать больший клин, но вы не можете добавить древесину в меньший.

1. Придайте форму деревянному клину

Теперь пришло время придать форму вашему изделию. Сделайте клин, который немного выше лезвия топора и хорошо подходит к глазу (вы можете попросить профессионала помочь вам с расчетами). Используйте наждачную бумагу, чтобы отшлифовать его на место.

2. Как сделать пропил

Когда вы делаете деревянный клин, вам нужно сделать пропил. Прорезь — это узкая щель в куске дерева, обычно сделанная пилой. Сделайте надрез в верхней части рукояти топора. Это создает пространство для того, чтобы вы могли вбить острие клина.

3. Вставьте клин

Наконец, ваш клин готов к вставке. Направьте острие в пропил так, чтобы широкий край торчал наружу. С помощью молотка ударяйте по концу клина, пока он не войдет в клин глубже. Вы узнаете, что он правильно вставлен, когда и клин, и рукоятка будут полностью надежно закреплены в головке топора.

4. Закрепите клин

Наконец, пришло время закрепить клин. Клин может казаться устойчивым после того, как вы его вбили, но вы должны быть уверены, что он не сдвинется с места во время использования. Нанесите клей или смолу на края клина и дайте ему высохнуть в соответствии с инструкциями на упаковке. Это придаст рукоятке топора дополнительную прочность.

На этом этапе вы также можете почистить свой топор.

Как пользоваться пластиковым клином

Пластиковые клинья действуют так же, как и деревянные. Вы можете вырезать или отшлифовать его, придав ему форму, как у деревянного клина, хотя вам понадобятся специальные инструменты для придания формы пластику. Как и в случае с деревянным клином, вам нужно вырезать пропил, а затем вставить и закрепить пластиковый клин.

Если у вас есть кусок пластика, использование пластикового клина является удобной альтернативой поиску дерева. Кроме того, если у вас есть доступ к 3D-принтеру, сформировать пластиковый клин так же просто, как спроектировать и распечатать.

Как использовать металлический клин

 Наконец, из куска металла можно сделать клин для топора.

Выковать клин, плавя металл или заливая его в форму. Или вы можете использовать молоток и наковальню, чтобы придать металлическому куску хорошего размера форму клина.

Формовать металлический клин сложнее, чем работать с деревом или пластиком, но вставлять его легче. Вам не нужно делать пропил и можно вбить металлический клин в рукоятку с помощью молотка.

Заключительные мысли

Если вы изготавливаете или заменяете рукоятку топора самостоятельно, для безопасности вам понадобится клин. Вы можете сделать его из дерева, пластика или металла.

Категории Техническое обслуживание

Полное руководство по клиньям для топоров

Если вы когда-нибудь задумывались, как рукоятка топора остается на месте и не слетает, то это благодаря клину. Мы создали эту направляющую для топора , чтобы ответить на все ваши вопросы о том, как они работают, о типах клиньев и многом другом. Давайте углубимся.

Что такое клин топора?

Клин для топора представляет собой небольшой тонкий кусок дерева или металла, который вбивается в паз рукояти. Его цель состоит в том, чтобы помешать головке топора отрываться. Эта простая часть топора создает трение, заклинивая ручку и головку вместе, фиксируя все на месте.

Клин какого размера мне нужен?

Размер клина, необходимого для топора, зависит от типа топора и марки. Он должен входить в ушко топора без зазоров. Для топора потребуется гораздо более короткий клин, чем для топора, но их углы универсальны.

Многие сменные рукоятки поставляются с клином из тополя размером 3 x 3 x 3/8 дюйма, что является большим размером. Дополнительная древесина позволяет вам сужать и придавать ей форму подходящего размера, а затем срезать любую торчащую древесину, как только она будет вбита в рукоять.

Имейте в виду, что ушко топора шире вверху. Квадратный клин должен быть сформирован таким образом, чтобы обеспечить этот конический паз. Это можно сделать наждачной бумагой или ленточной шлифовальной машиной.

• Клинья из твердой древесины обычно должны быть тоньше, так как они также не сжимаются.
• Толстые клинья популярны, поскольку они прочные и хорошо вдавливаются в пропил. При необходимости эти клинья можно утончить, и они хорошо работают с более мягкими породами дерева.

Из какой древесины изготавливаются клинья для топоров?

Промышленный стандарт для клиньев для топоров – более мягкие твердые породы, такие как тополь; с ними легко работать новичкам. Для более опытных мастеров по дереву отличным выбором станут твердые породы дерева, такие как вишня, дуб и орех. Они долговечны и придают топору уникальный цвет; но вам потребуется больше навыков для работы с этими породами дерева.

Можно использовать клин из мягкой древесины для топора, но древесина менее плотная и со временем может сжиматься под давлением. Плотные лиственные породы будут сохранять свою форму даже при постоянном давлении.

• Тополь удобен в работе для начинающих, так как он заполняет форму пропила, не требуя дополнительной обработки. Это также лучше всего подходит для перевешивания старых топоров на их оригинальную рукоятку, которая может быть хрупкой.
• Твердые клинья служат дольше, чем мягкие клинья, но требуют более высокого уровня навыков и формы для установки.
• Пористые твердые породы дерева , такие как падук и красный дуб, следует регулярно смазывать маслом, поскольку со временем они имеют тенденцию к сжатию.

Совет: Если мягкий клин треснет, когда вы вбиваете его в пропил, он все равно должен работать нормально, не снижая прочности топора.

Типы древесины для клиньев

Тип древесины	Твердость
Оранжевый осейдж 901 55	Очень твердый
Гикори	Очень твердый
Ясень	Твердый
Дуб Белый	Твердый 901 55
Клен	Твердый
Черный орех	Средний
Вяз	Мягкий
Вишня	Мягкий
Тополь	Мягкий
Сосна белая	Мягкий 90 155

5 типов топорных клиньев

1.

Ступенчатый клин

Металлические ступенчатые или бочкообразные клинья можно забить поперек деревянного клина для увеличения давления. Это самая популярная разновидность стальных клиньев в США и Канаде. Ступенчатые клинья полезны, если вы думаете, что это может быть слабое место.

2. Металлический клин для ствола

Металлический клин для ствола представляет собой тип круглого металлического клина, который помогает удерживать рукоятку в нужном положении. Они обладают преимуществом долговечности и легко переживут деревянный клин.

3. Металлический клин шведского типа

Шведский клин — очень эффективный способ предотвратить отрыв топора. Их сложнее найти в магазинах, поэтому вам, вероятно, придется искать их в Интернете. Шведский клин имеет три металлических зубца, которые вбиваются в рукоять топора.

4. Клин в британском стиле

Клин в британском стиле включает шипы, которые помогают надежно врезаться в древесину. Они работают как ступенчатые клинья, но обеспечивают улучшенное внешнее давление.

5. Деревянный клин

Самый распространенный тип клина для топора изготавливается из дерева. Его легко найти в хозяйственных магазинах — отличный универсальный вариант, который новичкам будет легко использовать. Металлические клинья можно добавить после деревянных, чтобы сделать их более надежными.

Часто задаваемые вопросы

Где можно купить клин для топора?

Клинья для топора обычно входят в комплект при покупке новой рукоятки топора. Если вам просто нужен клин, посетите местный хозяйственный магазин и купите комплект, который включает в себя деревянный клин, а также металлический поперечный клин.

Нужно ли приклеивать клин?

Чтобы закрепить рукоятку топора, перед забиванием клина на каждую сторону клина можно нанести столярный клей. Однако этого шага можно избежать, так как это усложнит ремонт топора, если в будущем возникнут проблемы с рукояткой. Альтернативой клею является кипяченое льняное масло, которое помогает клину набухнуть и закрепиться.
