Как рассчитать угловую кухню: Как рассчитать угловую кухню

Угловая кухня своими руками, чертежи и схемы для расчета

Угловая композиция кухонного гарнитура по праву считается самой эргономичной и функциональной. Даже на малогабаритном пространстве при грамотном подходе удается задействовать каждый свободный уголок с пользой. Угловая кухня своими руками может быть сделана довольно легко. Предлагаем начать с проектирования и расчета модулей по приведенным стандартным чертежам и схемам.

Содержание

1. Как сделать угловую кухню своими руками, с чего начать?
2. Как лучше сделать кухонный стол-тумбу под подоконник
3. Как сделать угловой стол-мойку на кухне-хрущевке
4. Как сделать угловой стол-тумбу на кухне своими руками
5. Угловая кухня своими руками: другие нюансы
6. Навесные шкафы на угловой кухне своими руками

Как сделать угловую кухню своими руками, с чего начать?

Фактически угловая кухня отличается от прямой наличием «крыла», пристыкованного под прямым углом. Поэтому рекомендуем ознакомиться со статьей про прямую кухню, со всеми приведенными схемами, чертежами и расчетами.

Любое изготовление мебели своими руками начинается с замеров, эскиза и дизайн-проекта. В проектировании угловой кухни есть масса нюансов. Большая часть которых основана на особенностях конструкции угловых модулей. Сделать их меньше или больше, изменить типовую конструкцию не всегда возможно.

Рассмотрим процесс проектирования и расчета угловой кухни на конкретном примере, с чертежами и схемами.

Пусть дана стандартная кухня-хрущевка, с размерами 1600мм по одной стене и 2290мм по другой стене. Холодильник в общий ряд ставить не будем, только газовую плиту шириной 500мм.

• Немного уменьшим короткое «крыло» гарнитура до 1460мм, а также сузим столешницу до 420мм, чтобы сохранить свободное пространство для комфорта хозяйки и поставить полноценный обеденный стол.
• Заметим, что длина кухни 2290 именно по стене. Но есть выступающий подоконник с радиатором отопления, которые не позволят открыться нижнему шкафу. Поэтому столешницу можно продлить до 2290, а вот ряд нижних кухонных столов-тумб будет меньше на 70мм (2220мм от угла).

Угловая кухня своими руками с габаритами 1600х2290 на чертеже будет выглядеть следующим образом.

Фактически все отличия проектирования и расчета угловой кухни своими руками от прямого гарнитура в наличии торцевых и угловых модулей. На них и остановимся подробней.

Как лучше сделать кухонный стол-тумбу под подоконник

Как правило, в типовых планировках квартир, уровень подоконника проходит ниже, чем уровень рабочей поверхности кухонного гарнитура. «Перепад» составляет порядка 100мм, то есть 850мм против 730-750мм. Учтите этот нюанс, если задумывали делать кухонный гарнитур с переходом на подоконник с цельной столешницей. Для воплощения этой идеи придется на стадии ремонта менять окно – устанавливать его выше и приподнимать уровень подоконника.

Угол подоконника на кухнях-хрущевках выступает примерно на 70-120мм. Если в угол задвигается холодильник, то для открывания дверцы достаточно срезать угол подоконника. Также можно поступить и при проектировании кухонного стола-тумбы на этом месте. Однако чаще всего делают его уже, поскольку помимо подоконника «мешают» и трубы отопления. А щель между шкафчиком и стеной закрывают планкой.

В остальном конструкция кухонного стола-тумбы под подоконником абсолютно аналогична другим модулям.

Как сделать угловой стол-мойку на кухне-хрущевке

Есть три вида угловых столов-тумб, в которые обычно встраивают мойку: прямой модуль, Г-образный и трапециевидный. При существующем дефиците свободного места на кухне-хрущевке оптимален вариант «прямого» углового стола-мойки. Он занимает меньше места и при этом вполне функционален.

Отличительная особенность – глухая стенка (фальш-панель) со стороны примыкания левого «крыла» нижнего ряда гарнитура. К фальш-панели крепится фасад на специальные петли 180гр (они так и называются – петли для фальш-панелей).

Ширина фальш-панели прямого углового стола-мойки определяется глубиной примыкающих к нему модулей. Важно сделать так, чтобы перпендикулярно расположенные дверцы не мешали открыванию друг друга.

Достаточно сделать ширину фальш-панели больше глубины примыкающих модулей на 20-30мм, а также сделать «проставыш» между фальш-панелью и боковиной приставного модуля такой же ширины.

Тогда проблем с блокированием перпендикулярных дверей не будет. Учтите, если планируется устанавливать на фасады объемные ручки, шире чем спроектированный отступ, то выдвижной ящик на приставном модуле может блокироваться, не выдвигаться полностью из-за этого.

В остальном нюансы в конструкции углового стола-мойки прямого вида определяются формой подвода системы водоснабжения. Во внутренней боковине и иногда донышке стола-мойки придется сделать выпилы под трубы нужных размеров. Заднюю стенку ДВП в стол-мойку не ставят.

Как сделать угловой стол-тумбу на кухне своими руками

В качестве «проставыша» между угловой мойкой и приставным модулем используют две узкие планки, поставленные торцом. Как правило, его ширина (32мм) совпадает со свесом по переднему краю столешницы. И фактически общая длина приставных модулей в нашем варианте будет равна (1460-600)=860мм.

Но это размер по столешнице! Для симметрии свес по переднему краю должен продолжаться и вдоль всего скругления. То есть длина самих коробов будет меньше примерно на 30мм.

Пусть узкие полки будут шириной 200мм. Тогда приставной модуль по ширине равен 630мм. При ширине столешнице в 420мм, глубина модулей обычно берется (-50мм), то есть 370мм.

Угловая кухня своими руками: другие нюансы

При проектировании нижнего ряда угловой кухни обычно вызывает затруднение определение чистовых габаритов столов-тумб со стороны угловой мойки. Это связано с тем, что кухонные столы-тумбы без столешницы не устанавливаются вплотную от стены к стене, необходимо запланировать свесы. Достаточно 10-20мм с каждой стороны.

Зная глубину примыкающей столешницы (420мм), делаем корпуса примыкающих модулей уже с учетом переднего и заднего свеса (420-30-20=370мм). Теперь, учитывая другие нюансы и отступы, можно посчитать и габариты самих модулей, и размер фасадов.

Навесные шкафы на угловой кухне своими руками

Интерес вызывает только конструкция углового кухонного шкафа. Все остальные проектируются и рассчитываются абсолютно так же, как на прямой кухне.

Рассмотрим чертеж углового навесного шкафа.

Принятые стандартные размеры для углового навесного шкафа – 550х550, 580х580, 600х600. При этом ширина боковин варьируется 300-330мм. Ширина фасада высчитывается по известному правилу: квадрат гипотенузы равен сумме квадратов катетов. Где гипотенуза – это ширина фасада, а катеты – разность габаритов навесного шкафа и ширины боковин. В нашем случае катет – это (550-330)=230.

Размер крыши и донышка углового навесного шкафа равен (550-16)=534мм.

В глубине угла навесного шкафа требуется дополнительный упор. Иногда его собирают «уголком» из двух планок, иногда располагают одну планку по диагонали. Можно поставить одну, шириной 100-150мм вдоль одной из сторон. Тогда размер внутренней полки уменьшится с одной стороны на толщину планки и будет равен 534х518мм.

Остальные навесные шкафы угловой кухни вплотную «пристраиваются» к угловому модулю. Глубина по боковинам, высота должна совпадать.

Исключение – навесной кухонный шкаф над плитой. Согласно нормам пожарной безопасности (особенно это актуально для газовых плит), он должен навешиваться на расстоянии 750-800мм над уровнем рабочей поверхности. А остальные навесные шкафы устанавливаются с учетом ширины фартука порядка 550-600мм.

создание идеального пространства в помещении с любой площадью

Угловые кухни пользуются большим спросом по причине функциональности и красоты. Самостоятельно оформить планировку гарнитура возможно, если знать основные правила и стандарты. Чертеж угловой кухни с размерами поможет создать удобное для работы и трапезы помещение. Рекомендуется использовать правило треугольника, располагая в центре плиту, а по сторонам холодильник и мойку.

Содержание

• Особенности самостоятельного проектирования
• Кухонные секции
• Создание чертежа угловой кухни
• Размеры и особенности шкафчиков
• Правильные замеры
• Размещение техники и розеток
• Советы по обустройству Г-образной кухни

Особенности самостоятельного проектирования

Первым делом, для создания проекта кухонного гарнитура своими руками надо учесть общую площадь помещения, расположение коммуникаций, проемов и другие индивидуальные особенности. Рекомендуется сделать простой план кухни на бумаге, указывая все размеры. На его основании делается чертеж всей мебели, после чего рассматривается метод монтажа техники с точными габаритами.

После основного плана важно подобрать и рассчитать другие важные особенности гарнитура:

• длину, ширину и толщину столешницы;
• размеры шкафчиков для нижнего и верхнего ярусов. Стандартные габариты первых — до 90 см, глубина до 50 см. Настенные шкафы не такие глубокие, оптимальное значение 30–40 см;
• нижние тумбы закрываются столешницей, она будет шире на 4–5 см, а сзади делается запас порядка 10 см для коммуникаций;
• ширина гарнитура определяется размерами помещения, значение колеблется в пределах 30–100 см, стандартно 80–90 см. Угловые шкафы около 60 см.

После создания чертежа можно определиться, подойдет ли стандартная модель мебели или нужно изготавливать нестандартную конструкцию. Последний вариант создается при наличии следующих элементов на кухне:

• ниш;
• выступов;
• необычного положения коммуникаций, которое не дает возможность ставить обычную модульную мебель;
• розеток, для которых нужен свободный доступ.

Также важны и просто индивидуальные желания хозяев жилища.

Любые ниши или выступы обыгрываются при помощи глубины шкафа, она будет больше или меньше. Для розеток возможно вырезать отверстие, вмонтировать их в столешницу. Делая чертеж, нужно обязательно следовать основным правилам:

• точно обозначать расположение коммуникаций, розеток и неровностей;
• расставить правильно технику, указать, будет ли она встроенной;
• обозначить на чертеже все стандартные кухонные секции;
• в самом конце выделить элементы, у которых будет необычная форма или размеры.

Для упрощения всего процесса рекомендуется применять готовые эскизы, на которых указаны размеры, детальное описание каждой секции, а также общая площадь кухни.

Кухонные секции

Для кухни мебель делается из нескольких секций:

• верхний ярус — шкафы, которые монтируются к стене, их размеры и форма зависят от общей площади, высота колеблется в диапазоне 30–100 см, а глубина зависит от размера посудной сушки. Оптимальный размер — около 30 см;
• нижний ярус — размеры подбираются в зависимости от роста хозяйки. Стандартная высота тумбочек — 85 см. Для нестандартных размеров оптимально пользоваться встроенной техникой. Глубина не менее 50 см, чаще всего берется 60 см;
• отдельные элементы — фурнитура, кухонная вытяжка, от которых зависит ширина верхнего яруса. Расстояние от плиты до вытяжки должно быть от 70 см.

Основной ориентир для высоты навесной мебели — высота окна.

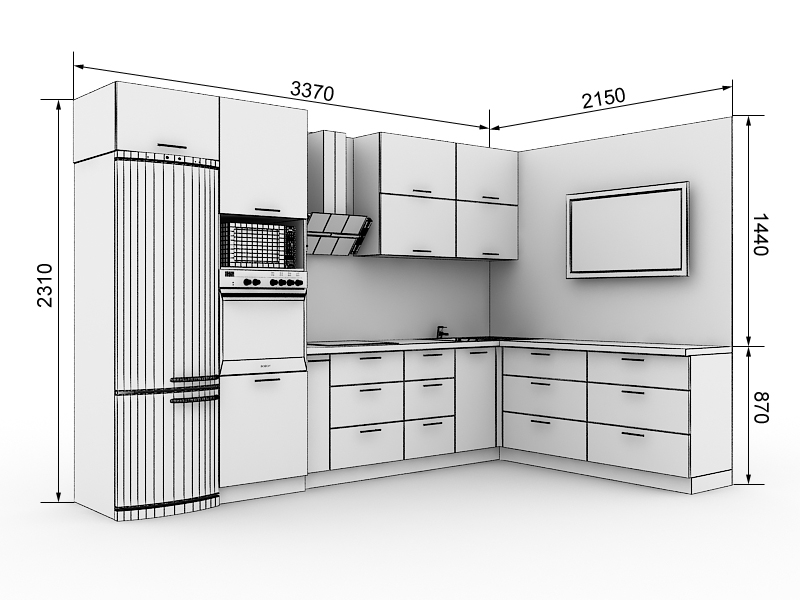

Создание чертежа угловой кухни

Правильно начинать чертеж с напольных тумб, а именно — с углового шкафа. Отталкиваясь от этой точки, чертятся остальные детали:

• техника или гарнитур, в который она будет встраиваться;
• кухонная мебель со стандартными размерами;
• нестандартные элементы.

Все части чертежа переносятся на лист после детальных замеров и расчетов. На бумаге прописываются все цифровые обозначения, делать это нужно без ошибок. Первая точка чертежа — угловой шкаф, он может быть простым или трапециевидным.

Его нередко используют для монтажа мойки, по сторонам сразу ставят стиральную и посудомоечную машину или духовой шкаф. Готовые чертежи с деталировкой значительно упростят работу, достаточно внести индивидуальные корректировки.

Размеры и особенности шкафчиков

На любом чертеже с кухонными шкафчиками указывают важные детали, которые помогают рассчитать размеры. По плану создается раскрой для определения будущих расходов на материалы. Точные данные упрощают этап сборки. Деталировку лучше проводить в табличном виде, указывая:

• все элементы шкафов, от мелких до больших;
• количество каждой детали;
• размеры с учетом особенностей кухни.

Примерная таблица выглядит следующим образом:

В табличную часть вносится размер каждой детали в мм. Расчеты следует делать, учитывая толщину листов, а значит, с материалом для фасада надо заранее определиться.

Составляющие угловой тумбы без сушки:

Вертикальная часть дает нужную жесткость, а посередине горизонтальной полки делают специальную выемку для нее. Аналогичным образом создаются остальные таблицы для шкафа под вытяжку, посуду или мойку.

В мебели под вытяжку нужно делать отверстие под вентиляционную трубу. Стандартные гофры производят с диаметром 11–15 см. Нижняя полочка будет подниматься по высоте самой техники. Тумбы или шкафы для посуды ставятся на горизонтальные фасады, которые открываются при помощи подъемников.

Гарнитур с угловой мойкой имеют недостаток — пространство под ней используется не полностью, и доступ к крайним точкам усложнен. Дополнительно на чертеже обозначают выдвижные ящики и фурнитуру для них. Такие детали должны легко выдвигаться, независимо от формы или веса.

Для выдвижного элемента нужно купить направляющие, они монтируются с обеих сторон, поэтому в плане нужно указать правильно высчитанную ширину за вычетом двойной суммы толщины механизма и боковины. Плотное закрывание возможно при направляющей, укороченной от глубины всей тумбы на 5 и более миллиметров.

Для правильной реализации угловой кухни надо понимать основные параметры мебели:

• высота от пола до верхней поверхности — 180–250 см, при наличии газовой колонки гарнитур для нее будет самой высокой точкой;
• глубина нижних тумб — 45–50 см;
• глубина верхних шкафов — 30–40 см;
• ширина фасада — от 30–40 см;
• толщина столешницы — 2–4 см, лучше для кухонь использовать толстое полотно, особенно под мойку.

Дизайнеры советуют создавать угловую кухню на свое усмотрение, поскольку в перечне представлены стандартные значения, но они не всегда будут удобными.

Правильные замеры

От точности замеров зависит качество гарнитура и его расположение на кухне. Для правильного выполнения работы нужно измерить периметр помещения:

• по плинтусам;
• на уровне рабочей части в районе 75–95 см от пола;
• по росту хозяев.

Дополнительно проверяется высота кухни. Показания снимаются в разных местах, поскольку пол или потолок могут быть кривыми, что скажется на гарнитуре. Любые расстояния до коммуникаций, розеток и проемов нужно замерять из одного угла.

Создавая чертеж самостоятельно или корректируя готовые решения, потребуется остановить внимание на зазоре вдоль стены. Он необходим, чтобы обеспечить запас места около 5 см при монтаже мебели и исключить серьезные переделки.

При наличии кривых стен дополнительный зазор поможет двигать шкафчики, выставляя все по уровню, а остаток закроется мебельным плинтусом. Всю технику рекомендуется устанавливать с расстоянием минимум 40 см друг от друга.

Самостоятельное создание чертежа для угловой или другой кухни обладает массой достоинств, основной плюс — экономия денег на проекте. Потратив немного времени на изучение теории и сил на составление плана, вы сможете сделать красивую кухню с максимально функциональным расположением гарнитура.

Современные программы помогают сделать эскиз и чертеж онлайн. Среди самых популярных программ для проектирования кухонного гарнитура выделяют:

• PRO-100 — удобно и легко работать, интерфейс интуитивно понятен;
• KitchenDraw;
• К3-Мебель;
• Базис-Конструктор-Мебельщик;
• Woody.

Описанные редакторы помогают сократить время проектирования и рисования линий гарнитура. Главные достоинства эскизов, сделанных в специализированных программах — получение кухни в 3D-визуализации. Пользователь может выбрать цветовую гамму, поиграть с расстановкой шкафчиков. Для выполнения работы нужно просто знать точные размеры и особенности конкретной кухни.

Размещение техники и розеток

Грамотное размещение бытовой техники — очень важный этап. Необходимо соблюсти основные правила:

• холодильник ставится дальше от плиты, в противном случае, ускоряется его выход из строя;
• плиту и мойку надо располагать подальше друг от друга, на расстоянии минимум 50 см. Иначе во время мытья посуды или продуктов брызги могут попадать на плиту или розетки;
• стиральную и посудомоечную машину лучше ставить вблизи мойки, чтобы упростить подключение к канализации и водопроводу;
• встраиваемую вытяжку нужно монтировать в шкаф над плитой;
• над раковиной устанавливается сушка для посуды.

Для исключения применения удлинителей потребуется в ходе проектирования спланировать расположение розеток. Любая кухня нуждается в большом количестве выходов для подключения техники к электричеству, поскольку почти во всех частях помещения используются различные электроприборы. При угловом расположении мебели монтаж розеток надо осуществлять на разных стенах, в фартуке или столешнице.

Наличие встроенной техники позволяет сделать скрытые розетки позади тумб или шкафчиков. Их высота от пола не должна быть более 60 см, а доступ делается легким и свободным. В стенках гарнитура нужно вырезать дырки под них, но расположение должно быть от 1 метра до самой аппаратуры. Это связано с техникой безопасности.

Вытяжка на кухне — стационарное устройство, поэтому доступ к сети обеспечивается немного выше мебели, достаточно около 5 см. Обязательно нужно учесть расположение гофры для вентиляции, доступ делается свободным, и отвод не должен иметь препятствий. При встроенной вытяжке лучше установить розетку внутри шкафчика на боковой стенке.

Для кухонь с обилием дополнительных не стационарных приборов нужно делать минимум 3 свободные розетки. Они монтируются в доступных местах, а лучше всего подойдет фартук или столешница.

Подключение осветительных приборов проводится выше гарнитура. Очень удобно устанавливать блоки с выдвижной системой. Их создают внутри шкафов. Запрещается монтаж розеток:

• над раковиной;
• над варочной поверхностью;
• на стенках шкафчиков с выдвижными ящиками;
• сзади встроенной техники.

На чертежах доступ к сети обозначается схематически, указывается в виде двух точек. Все типы подключения делятся по группам на открытые, закрытые и с выключателем.

При капитальном ремонте угловых кухонь проекты для проводки почти не делают. Многие владельцы не хотят тратить дополнительные деньги на подобную работу, но в результате может испортиться отделка стен в ходе монтажа, а именно, фартука. Думать о размещении розеток надо заранее, учитывая примерное или точное количество приборов, и добавить 2–3 свободные розетки.

Советы по обустройству Г-образной кухни

Советы дизайнеров и других специалистов помогут сделать правильные чертежи, учитывая особенности Г-образной мебели:

• нужно максимально задействовать угол. Часто в задней части угловых шкафов место не используется по причине сложного доступа. Для этого лучше применять многофункциональную фурнитуру в виде выдвижных корзин, этажерок или каруселей в несколько этажей для хранения;

• можно сделать монтаж раковины или плиты в угол. Такое решение очень удобно, но надо использовать трапециевидный шкаф — он идеально подойдет. Раковину лучше покупать с крыльями врезного вида, а над ней ставить сушку для посуды;

• сужение одной стороны мебели полезно для экономии места. На небольшой кухне лучше делать одну боковину под стандартную тумбу на 60 см. Особенно удобен вариант для узкого прохода в помещение;
• проход можно освободить при помощи скошенного угла тумбы. Вариант подойдет для очень малых или узких комнат, поэтому боковую часть делают скошенной для свободного доступа;

• лучше устанавливать как можно меньше навесных шкафов. Это решение визуально сделает мебель менее громоздкой и облегчит небольшое помещение. Достаточно просто убрать на одной стене шкафы, заменяя их полками. Для хранения подойдет многоярусная конструкция, встроенные в цоколь ящики, блок на одной стенке из шкафа-пенала или монтаж гарнитура до потолка;

• использование подоконника может стать хорошим лайфхаком для очень маленькой площади. Он станет частью Г-образной мебели и будет экономить место. Под столешницей удобно делать тумбы, оконный проем можно соединить с рабочей частью, но необходимо продумать отверстия для отвода тепла от радиатора под окном. Подоконник получится использовать в качестве обеденного стола или барной стойки;

• обеспечить большую вместительность удается блоком из пеналов. На одной стороне гарнитура делаются подобные шкафы, в которых удается хранить много кухонного инвентаря. Дополнительно в них встраивается техника;

• желательно использовать островной стол для большой площади. Г-образная мебель на просторных кухнях отлично дополняется островком посередине. Это не просто красиво, но и функционально;
• в кухне-студии лучше делать угловую мебель не вдоль стен, а полуостровом, чтобы обеспечить зонирование пространства.

После создания эскиза, подбора фасадов, определения расположения приборов и розеток можно заказать мебель. В дальнейшем модули нужно собрать самостоятельно по инструкции или поручить дело профессионалам.

Кухню мечты спроектировать самостоятельно довольно просто, работа требует времени, но экономит деньги. Достаточно знать особенности, посмотреть фото готовых вариантов и сделать план с учетом индивидуальных особенностей помещения. Это видео поможет сделать все максимально точно:

Как быстро нарисовать Кухню.ЧАСТЬ 1

Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

Как измерить угловой шкаф [5 простых шагов]

Измерение углового шкафа является наиболее важным, поскольку другие шкафы совпадают с ним. Но формы углового шкафа затрудняют измерение. Не беспокойтесь, я могу помочь вам здесь.

Как измерить угловой шкаф?

Измерение углового шкафа может показаться очень сложным. Но это не так. Измерьте шкаф изнутри к передней части. Измерьте ширину сзади наперед. Измерьте высоту от верха до низа перед шкафом. У углового шкафа 5 сторон – измерьте каждую из них.

Дополнительные сведения и инструкции по измерению углового шкафа. Поэтому убедитесь, что вы прочитали их ниже. Мы дали полное описание, разделенное на простые шаги.

5-этапное руководство по измерению углового шкафа

Измерение углового шкафа может показаться очень сложным. Но это не так сложно, как кажется.

За исключением углового шкафа, все остальные шкафы прямоугольные. А вот угловые шкафы бывают разной формы. Важна установка идеального углового шкафа. Это позволит убедиться, что другие шкафы находятся в идеальном месте. Поэтому необходимы идеальные измерения..

Измерить угловой шкаф можно с помощью обычной рулетки. Но при измерении можно напортачить и испачкать шкаф.

Не беспокойтесь, их легко почистить. Можно удалить краску для волос с деревянных шкафов, правильно их очистив и выполнив несколько шагов.

Мы разделили процесс измерения на 5 простых шагов.

Вам понадобятся карандаш, бумага и измерительный инструмент. Измерительный инструмент пригодится во многих сценариях. Иметь хороший — это мудро.
