Как самому сделать виброплиту для уплотнения грунта: Виброплита своими руками, схема, устройство

Опубликовано

Содержание

Самодельные виброплиты с электродвигателем, делаем своими руками

Виброплита является многофункциональным строительным инструментом, с помощью которого эффективно утрамбовывается поверхности из крупного и мелкого грунта, песка или асфальта. Виброплита, как инструмент незаменима при укладке плитки на тротуарах и подготовки основания во время формирования фундамента.

Преимущество виброплиты в компактном исполнении, в домашних условиях, является ее размер, он позволяет производить работы в самых неудобных участках, размеры которых не дают возможности использовать промышленный каток. Удобный и компактный агрегат можно приобрести или взять в аренду. Но, если у вас большой объем работ и использовать виброплиту планируете часто, изготовление виброплиты своими руками — это очень хороший вариант.

Принцип действия виброплиты

Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:

  • двигатель;
  • чугунная или стальная плита;
  • вибратор;
  • рама.

Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.

От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.

Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.

Сфера использования виброплит

Сфера использования агрегата – ремонт и строительство, прокладка дорог и тротуаров, обустройство различных площадок и других работ. Применяют его как в промышленных масштабах, так и для дома. Уникальность этого механизма в его сравнительно малых габаритах и способности работать в тех условиях, в которых громоздкие аппараты не подойдут. К примеру, укладка садовой дорожки или тротуара в частном доме.

С помощью агрегата утрамбовывают асфальт, бетон, песок, обычную землю на газоне и гравий. Такой аппарат незаменим при прокладке тротуаров и дорог. Работа его осуществляется даже в узких котлованах и траншеях. Преимуществом комплектации механизма является движение задним ходом, это намного упрощает работу на малой территории, где необходимо часто разворачиваться или преодолевать препятствия.

Характеристика виброплит исходя из их массы

Масса плиты — это самый важный показатель при выборе необходимой модели или при покупке деталей для сборки виброплиты в домашних условиях. Масса определяет 70 процентов продуктивности агрегата и его соответствия при выполнении необходимых вам работ. Модели по массе делятся на четыре типа:

  • легкий – с массой до 70 килограмм;
  • универсальный – с массой от 71 до 90 килограмм;
  • среднетяжелый – с массой от 91 до 140 килограмм;
  • тяжелый – с массой от 141 килограмма.

Легкий тип оптимально подходит для работ по облагораживанию придомовой территории, максимальная глубина грунта при этом не должна превышать 15 сантиметров. Также этот тип применяют для работ связанных с укладкой тротуарной плитки, укладки на дорожки демпфирующих ковриков выполненных из полиуретана.

Средний тип применяют вовремя частичного ремонта дорожного полотна с использованием асфальта, укладки на тротуар плитки. Максимальная глубина грунта при этом не должна превышать 25 сантиметров.

Среднетяжелый и тяжелый тип отлично справляется и с более серьезными работами, к примеру – укладка дорожного покрытия в несколько слоев. С помощью агрегатов данного типа уплотняют траншеи после засыпки и периметр фундамента небольшого дома. Максимальный слой почвы для этого типа составляет 60 сантиметров. Ограничение по весу при работе по укладке асфальта – 100 килограмм.

При выборе оптимальной массы вибромашины необходимо обратить внимание на мощность двигателя. Слабый мотор, установленный на массивной плите, может разочаровать вас во время выполнения плана работ. Такой агрегат утонет в слое почвы и потребует применения лишних усилий от производящего работы человека. Особенно критично это несоответствие всплывет у моделей из 3 и 4 типа.

При покупке или изготовлении виброплиты необходимо просчитать данное соотношение. Пример нерационального соотношения – плита весом 140 – 175 килограмм и установленный на ней двигатель мощностью 6 л.с. Пример правильного соотношения – на 100 килограмм 5 л.с. двигателя.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

  1. Площадь рабочей поверхности.
  2. Вибрационное усилие.
  3. Мощность мотора и вид потребляемого топлива.

Данные показатели определяют плотность вибротрамбовки, а также легкость в управлении и работе.

Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше.

Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Полезные дополнения при выборе виброплиты

Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают.

Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

Изготовление виброплиты своими руками

Процесс изготовления виброплиты своими руками и самостоятельного конструирования довольно прост, так как механизм по своей конструкции не сложный.

Виброплита состоит из таких элементов:

  • мотор – подбирается на ваше усмотрение, к примеру, можете применить площадочный агрегат ИВ-98Е, который работает от сети 220 вольт, либо бензиновый одноцилиндровый агрегат. Предпочтительного производства фирмы Хонда;
  • площадка основы – листовой металл, размером 45 на 80 и толщиной 8 миллиметров;
  • швеллер – два штуки;
  • эластичные мягкие подушки, которые нужны для крепления ручки на виброплиту — 2 штуки;
  • болты марки М12 для крепления бензинового или М10 для электрического мотора;
  • колеса из пластика для облегчения конструкции – 2 штуки;
  • труба;
  • труба полая длиной примерно 1,2 метра.

Закупив необходимые материалы, приступайте к сборке, при этом чертеж вам не понадобится.

  • На электродвигателе снимите крышку, для регулировки силы вибрации.
  • На листе металла сделайте надрез болгаркой. От края листа – 100 мм, глубиной – примерно 5 мм. Необходимо выполнить два симметричных надреза с двух сторон.
  • Загните с помощью молотка края по надрезам, угол загиба – примерно 25 градусов. Это необходимо для того, чтоб агрегат не закапывался во время работы.
  • Места выполненных надрезов необходимо заварить и зафиксировать положение торцов.
  • Вибратор, изготовленный своими руками, крепится на плите с помощью двух швеллеров. Их необходимо подогнать таким образом, чтобы края не выходили за край рабочей поверхности. Швеллеры тщательно приваривают.
  • Болтами марки М12 или М10 крепят сам вибратор к металлу. Необходимо замерить расстояние между отверстиями крепежа мотора, просверлить на этом же расстоянии отверстия в швеллерах, крепят двигатель к основанию руками с помощью подготовленных болтов.
  • Труба и эластичные подушки необходимы для гашения вибрации и изготовления самой ручки агрегата.

Для удобства транспортировки самодельной виброплиты к ней нужно приварить обрезок трубы, на который затем надо установить колеса. Вес готового аппарата составит примерно 60 килограмм, поэтому колеса не будут лишними. Колеса закрепите так, чтобы их при необходимости руками можно было легко демонтировать и монтировать.

Правила эксплуатации вашей виброплиты с установленным бензиновым двигателем

Для того чтоб увеличить срок эксплуатации вашей виброплиты с установленным бензиновым мотором необходимо соблюдать ряд правил:

  1. Перед тем, как приступить к работе, механизм нужно тщательно просмотреть на наличие повреждений, проверить обтяжку всех креплений.
  2. Регулярно необходимо проверять уровень масла в двигателе и при необходимости, согласно регламенту завода производителя, производить замену масла и фильтров. Менять масло необходимо на разогретом двигателе.
  3. Свечи в двигателе нужно периодически очищать от нагара и визуально проверять.
  4. Требуется регулярная чистка воздушного фильтра двигателя.
  5. Заправлять бензиновый агрегат только при заглушенном двигателе.
  6. Не использовать устройство на твердых поверхностях – застывшем асфальте или бетоне.
Оцените статью: Поделитесь с друзьями!

Как сделать виброплиту для уплотнения грунта своими руками

Виброплита может стать полезным инструментом на приусадебном участке. Если не планируется проводить большое количество работ по утрамбовке грунта, то агрегат можно взять в аренду. Однако при частом использовании целесообразно сделать виброплиту своими руками. Она имеет довольно простую конструкцию, и процесс ее изготовления не займет много времени, а также не потребует больших финансовых вложений.

Область применения и принцип работы

Виброплиты активно используются во время проведения строительных и ремонтных работ различной сложности, например, при прокладке дорог или тротуаров и т. д. Агрегат имеет небольшие габариты, что позволяет его использовать в труднодоступных местах, включая траншеи. Конструкция инструмента состоит из четырех основных элементов:

  • Рабочей плиты, изготовленной из стали или чугуна.
  • Вибратора.
  • Рамы.
  • Силовой установки.

Основой агрегата является массивная плита, в центре которой располагается вибратор. Он соединяется с силовой установкой с помощью клиноременной передачи или муфты. Вибратор необходим для конвертации вращательного движения в колебательное. В качестве силовой установки агрегата могут использоваться двигатели внутреннего сгорания или электромоторы.

Основные технические характеристики

Наиболее важной характеристикой агрегата является масса рабочей плиты. Она определяет около 70% всей производительности самодельной виброплиты, а также соответствие инструмента выполняемым работам. В зависимости от этого показателя принято выделять четыре категории агрегатов:

  • Легкие — масса не превышает 75 кг.
  • Универсальные — плита весит 75−140 кг.
  • Среднетяжелые — масса находится в пределах 90−140 кг.
  • Тяжелые — масса плиты превышает 140 кг.

Для домашнего использования вполне достаточно изготовить своими руками вибротрамбовку первой категории. Также большое влияние на производительность и качество выполняемых работ оказывает мощность силовой установки. Оптимальным соотношением массы и мощности является 5 л. с. на каждые 100 кг веса.

Среди дополнительных характеристик агрегата следует выделить три:

  • Вибрационное усилие — показывает мощность вибраций основания.
  • Габариты рабочей плиты — определяет давление основания на единицу обрабатываемой поверхности и этот показатель не должен быть менее 0,3.
  • Вид силового агрегата — на виброплиты можно устанавливать электрические, бензиновые и дизельные моторы.

Инструкция по изготовлению

Сделанная своими руками виброплита с электродвигателем позволит хорошо сэкономить, так как промышленные агрегаты обладают достаточно высокой стоимостью.

Конструкция инструмента не отличается высокой сложностью, и сделать его самостоятельно можно достаточно быстро. Среди необходимых материалов и запчастей следует отметить:

  • Силовая установка — выбирается в зависимости от личных предпочтений. Многие владельцы приусадебных участков решают изготовить своими руками виброплиту электрическую 220 В на основе площадочного вибратора модели ИВ-98Е или любого другого.
  • Швеллер — 2 шт.
  • Основа для рабочей плиты — листовое железо толщиной не менее 8 мм.
  • Мягкие подушки — устанавливаются на ручки инструмента и необходимы для гашения вибрации.
  • Крепежные элементы для мотора.
  • Колеса — 2 шт.
  • Труба.

Из всего этого списка необязательными можно считать колеса, но благодаря им транспортировка инструмента станет более простым делом. Также можно изготовить своими руками трамбовку для уплотнения грунта с реверсом, что позволит облегчить работу на узких или небольших участках земли.

На стальном листе болгаркой следует сделать 2 надреза с двух сторон глубиной в 5 мм. Они должны располагаться примерно в 10 мм от края симметрично. Затем края листа следует согнуть, придав ему форму лыж, чтобы избежать зарывания плиты в процессе работы. Места надрезов необходимо сварить, зафиксировав тем самым их положение.

Вибратор монтируется на швеллеры, которые не должны выступать за уровень рабочей плиты. Приваривать швеллеры необходимо надежно, и поэтому линии сварки желательно располагать поперек. Расстояние между ними выбирается в соответствии с расположением крепежных отверстий на силовой установке.

Труба потребуется для изготовления ручек, к которым затем необходимо прикрепить мягкие подушки. Без них работать с инструментом будет крайне неудобно, ведь из-за сильной вибрации плиту будет сложно удерживать. Если на агрегате используется электрическая силовая установка, то особого ухода за ней не требуется.

Этого нельзя сказать о бензиновом двигателе внутреннего сгорания. Перед началом работ всегда необходимо проверить надежность всех соединений. Крайне важно периодически очищать свечи от нагара, чтобы увеличить срок эксплуатации. Между первой и второй заменой масла не должно пройти более 25 рабочих часов. Последующая замена может выполняться через 80 или даже 100 часов.

Виброплита своими руками с электродвигателем и на бензине: чертежи и фото сборки

Назначение виброплит

Виброплитой называют механизм, предназначенный для уплотнения рыхлых грунтов и насыпных строительных материалов. Кроме этого, такой механизм широко используют для вибрационной обработки полусухих бетонных смесей и асфальта при устройстве полов и тротуарных покрытий. Применение подобного инструмента является весьма эффективным в случае работы на небольшой площади приусадебного участка и в тесных помещениях.

Самодельная электрическая виброплита.

Устройство тротуаров, садовых дорожек, проездов и стоянок возле частного дома с помощью виброплиты выполняется намного быстрее, обеспечивая при этом высокое качество работ. Уплотнение дна траншей при прокладке инженерных коммуникаций исключает их возможное повреждение в случае просадки рыхлого грунта. Эти и другие преимущества побуждают многих домашних мастеров самостоятельно сделать такое оборудование и использовать его при выполнении строительных работ.

Преимущества самодельной трамбовочной машины

Главное преимущество виброплиты, изготовленной своими руками, заключается в её низкой стоимости и возможности качественного и эффективного выполнения работы. Простая конструкция обеспечивает надежность и долговечность механизма. Кроме этого, самодельная виброплита позволяет:

  • безопасно выполнять трамбовку любых поверхностей;
  • сократить объемы ручного труда при выполнении работ;
  • повысить качество оснований пешеходных дорожек и площадок;
  • хорошо уплотнять сухие цементные и полусухие бетонные смеси при их укладке.

Наличие механизма для уплотнения рыхлых грунтов и насыпных материалов позволит вам выполнить любые объемы работ по благоустройству и наружному дизайну.

Обзор покупных вариантов.

Конструкция механизма

Главным рабочим элементом является тяжелая металлическая платформа, которая может быть изготовлена из серого ковкого чугуна или стали.

Вибрационное воздействие на нее передается от механического вибратора, приводимого в движение бензиновым, дизельным или электрическим двигателем.

Чертеж самодельной виброплиты.

Для управления виброплитой при её перемещении по обрабатываемой площадке предусмотрена прочная ручка. Дополнительно в конструкцию может входить топливный бак или пусковое электрооборудование. Двигатель и вибрационное устройство устанавливаются на раму, которая закреплена непосредственно на трамбовочной платформе.

Изготовление трамбовочной плиты

Плита для вибрационной трамбовки может быть изготовлена на заводе или сделана своими руками из металлического листа толщиной не менее 8 мм. Самодельная виброплита должна обеспечить такой вес устройства, который даст плотное прилегание к обрабатываемой поверхности.

Её размеры не должны превышать 800 х 500 мм без учета загнутого края, что обеспечит удобную работу и возможность использования устройства без дополнительных помощников.

Ровная стальная плита при перемещении по грунту или бетонной смеси будет постоянно цепляться за неровную поверхность. Чтобы избежать этого, передний и задний край плиты немного загибают вверх, получая конструкцию, напоминающую санки. Для этого, немного отступив от края, нужно сделать надрез в металле на глубину 5-6 мм с помощью болгарки и загнуть полосу. На другом крае листа также повторите эту операцию. Линию соприкосновения после сгиба необходимо проварить электросваркой.

Изготовление трамбовочной плиты.

Для установки двигателя и вибрационного механизма на платформу нужно закрепить опорную раму. Она может быть сделана из двух установленных кусков металлического швеллера. Их необходимо установить параллельно друг другу поперечно оси трамбовочной платформы. Просверлите в них крепежные отверстия для двигателя и вибратора и приварите электросваркой.

Выбор и установка двигателя

При изготовлении виброплиты своими руками, дизельные двигатели обычно не применяют. Да, они надежны и долговечны, дизельное топливо дешевле бензина, но эти двигатели слишком дороги и громоздки для небольшого домашнего механизма. Наиболее популярны механизмы с бензиновым двигателем внутреннего сгорания и с электроприводом.

Бензиновый двигатель дает возможность выполнять работы вне зависимости от наличия поблизости источника энергии. Такая виброплита пользуется спросом в небольших строительных бригадах, выполняющих подрядные работы на объектах частной застройки.

Для выполнения работ в пределах приусадебной территории лучше использовать трамбовочную машину с электрическим двигателем 220В. Работает она намного тише, не требует заправки топлива, а подачу электроэнергии можно без особого труда обеспечить через удлинитель, который можно протянуть в любое место участка.

Электродвигатель закрепляется на приваренном швеллере при помощи болтов и соединяется с вибрационным механизмом при помощи ременной передачи. Если эксцентрик вибратора соединить с двигателем жестким соединением или установить на валу, то подшипники мотора будут постоянно выходить из строя из-за вибрационных воздействий.

Строение модели с бензиновым двигателем.

Центр тяжести двигателя должен находиться на центральной оси виброплатформы. Если этого не сделать, то во время работы виброплита, сделанная своими руками, будет все время уходить в сторону и придется прикладывать дополнительные усилия для ее удержания в нужном направлении. Под лапы мотора необходимо подложить виброгасящие прокладки из толстой резины.

Вибрационный механизм

Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.

На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.

Схема электрической вибротрамбовки.

Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.

Передача крутящего момента

В качестве трансмиссии для передачи крутящего момента от двигателя к вибрационному механизму рекомендуется применять мягкую клиноременную передачу. Она обеспечит надежное вращение эксцентрика и защитит подшипники двигателя от влияния вибрации.

Шкивы рекомендуется использовать двухременные. Это даст большее сцепление с ремнями и обеспечит безаварийную работу в случае разрыва одного из ремней.

Для защиты от возможных травм ременную трансмиссию необходимо закрыть защитным кожухом, а если это невозможно сделать, то необходимо установить отбойный щиток.

Передаточное число и необходимые диаметры шкивов зависят от частоты вращения двигателя и должны обеспечивать вращение эксцентрика с частотой около 180 об/мин. В этом случае каждую секунду будет производиться 3 удара по грунту. Если у вас нет опыта подобных расчетов, то нужно будет обратиться к специалистам.

Процесс сборки.

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.

Если есть финансовая возможность, то вместо самодельной пружинной конструкции можно установить сайлентблоки от легкового автомобиля. Это обеспечит достаточное гашение вибрации, а сама конструкция будет менее шумной.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

Обеспечение водяного полива

Если во время трамбовки грунт или насыпные материалы смачивать водой, то уплотнение получится более качественным, а сама платформа не будет прилипать к поверхности. Особенно эффективным это может быть при накатке асфальтобетонных покрытий.

Для того чтобы обеспечить такое смачивание, на платформе устанавливается емкость с водой, а на передней загнутой части — перфорированная трубка, соединенная с емкостью через шланг.

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.

Принцип работы виброплиты для трамбовки тротуарной плитки и грунта

Для трамбовки грунта, щебневой подсыпки, песка, асфальта, удобно пользоваться виброплитой. Данный инструмент помогает быстро и без значительных физических усилий подготовить основание для укладки тротуарной плитки, уплотнить грунт под фундамент. Виброплита – инструмент многофункциональный, так как ее используют и для трамбовки уже уложенной тротуарной плитки. В отличие от ручной трамбовки, данный инструмент не работает по принципу отбойного молотка, а равномерно вдавливает выложенную плитку. Чтобы не побить поверхность плитки, укладка брусчатки и тротуарной плитки виброплитой выполняется и использованием полиуретановой подушки.

Конструкция и принцип работы

Виброплита представляет собой автономное устройство, основной узел – тяжелая площадка с закрепленным на ней эксцентриком. Он вращается при помощи электрического, бензинового или дизельного мотора. В случае с электрическим двигателем виброплощадки могут оснащаться электродвигателями со встроенным регулируемым эксцентриком, который называется площадочным вибратором. Бензиновые и дизельные моторы устанавливаются вместе с отдельным эксцентриком и соединяются с ним ременной передачей.

Заводская трамбовка с системой орошения

Наиболее популярна бензиновая виброплощадка, поскольку работает автономно. Электрический инструмент хоть и дешевле, но для него нужен источник питания. К тому же при трамбовке иногда требуется смачивать грунт, и в случае с электроинструментом особое внимание приходится уделять гидроизоляции электрических механизмов. Электрические виброплощадки используют для выполнения небольших объемов работ на даче, приусадебном участке.

Главные функциональные характеристики виброплощадки – масса и площадь. Чем больше вес плиты и площадь, тем мощнее должен быть двигатель. При этом больше глубина уплотнения материала и выше производительность инструмента. Степень давления на грунт выражается в коэффициенте вибрационного усилия. Так, для обработки плитки используют инструмент, в котором данный коэффициент не больше 20 кН. Тяжелые и мощные агрегаты способны уплотнять грунт на глубину до 90 см и более.

Важно! Для трамбовки плитки вес виброплощадки должен быть меньше 150-170 кг. Если элементы брусчатки уложены на песок, тяжелый вибратор способен расколоть плитку или вдавить ее в поверхность ниже необходимого уровня.

Использование электрической виброплиты для трамбовки тротуарной плитки

Виброплощадка способна передвигаться за счет вибрации. В этом случае важным фактором, от которого зависит способность трамбовки плавно передвигаться самоходом, становится правильное соотношение мощности мотора и массы плиты. Этот фактор стоит учитывать при проектировании и сборке агрегата своими руками. Маломощный двигатель не даст листу металла площадки отрываться от поверхности основания, и она не будет перемещаться самостоятельно. При выборе бензинового мотора для изготовления виброплощадки своими руками, оптимальным считается соотношение 5 л. с. (≈3,5 кВт) на 100 кг массы агрегата.

Самодельная виброплощадка для трамбовки

Направление движения виброплощадки по поверхности можно менять, если есть функция включения реверсного вращения двигателя или эксцентрика. Механизм с небольшой (до 100 кг) массой можно развернуть вручную и продолжить трамбовку в обратном направлении. В тяжелых виброплитах функция реверсного хода должна присутствовать обязательно. Эта опция важна на узких участках, где развернуть агрегат невозможно.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигатель

Важно! Не рекомендуется устанавливать эксцентрики на вал обычного электродвигателя, так как это приведет к его быстрой поломке. Для обычных электродвигателей обязательно устанавливают отдельный эксцентрик, который вращается посредством ременной передачи.

Стальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

  • Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
  • Эксцентрик (если предусмотрена такая конструкция).
  • Крепежные болты с гайками.
  • Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
  • Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
  • Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

  • Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
  • После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.
Лист с загнутыми кромками и приваренными швеллерами
  • После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Важно! Если изготавливается модель с эксцентриком, ременную передачу закрывают защитным кожухом. Для него тоже понадобится предусмотреть удобный способ крепления.

  • Если планируется использовать виброплиту для утрамбовки асфальта, то нужно еще предусмотреть систему орошения. Для этого подойдет любая канистра с отверстиями наподобие лейки. Для нее придумывают временное крепление в передней части платформы. При этом важно рассчитать положение емкости так, чтобы вода не попадала на детали механизмов. Перед работой емкость крепится к агрегату, наполняется водой – можно приступать к трамбовке. Орошение основания под плитой препятствует прилипанию агрегата к асфальту.
Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка оценок более 0 Поделиться ссылкой

Как утрамбовать тротуарную плитку? | Статьи

Тротуарная плитка является эстетически привлекательным, при этом экологически чистым, функциональным и долговечным покрытием. Плитку часто выбирают в качестве альтернативы скучному асфальту, особенно при облагораживании придомовых территорий, дачных участков, садов. Впрочем, и на больших объектах внутри города, к примеру, на аллее в парке или площади с пешеходной зоной, применение плитки не менее популярно и распространено.

Важно понимать, что дорожки, тротуары и другие участки с тротуарной плиткой будут смотреться аккуратно и красиво, а покрытие надолго сохранит эксплуатационные свойства только в том случае, если работы выполнены с соблюдением технологических тонкостей. Если неверно подобрать и неправильно уложить плитку, она через пару сезонов, а то и на следующий утратит свою декоративность, а практичная дорожка превратится в сплошную полосу препятствий. В итоге придется повторно вложить силы, время, и, конечно, финансы.

Чтобы помочь вам избежать ошибок и лишних трат, в этой статье подробно рассмотрим все особенности процесса от выбора плитки и подготовки поверхности до этапов укладки и используемой техники.

Начнем с видов плитки.
На рынке представлена тротуарная плитка двух типов – полимерпесчаная и бетонная.
Плитку второго вида в свою очередь делят на вибролитую и вибропрессованную.

Оптимальным вариантом ввиду сочетания декоративных свойств с универсальностью, практичностью и долговечностью является вибропрессованная плитка. Срок службы плитки составляет до 30 лет, при этом она дешевле полимерпесчаной на 15-20%. Вибролитая же плитка, хоть и дешевле двух предыдущих, наименее долговечная и износостойкая.

Мощение тротуарной плитки можно выполнять двумя способами – вручную с помощью уровня, деревянной доски и резинового молотка-киянки либо же с использованием специального устройства – виброплиты.

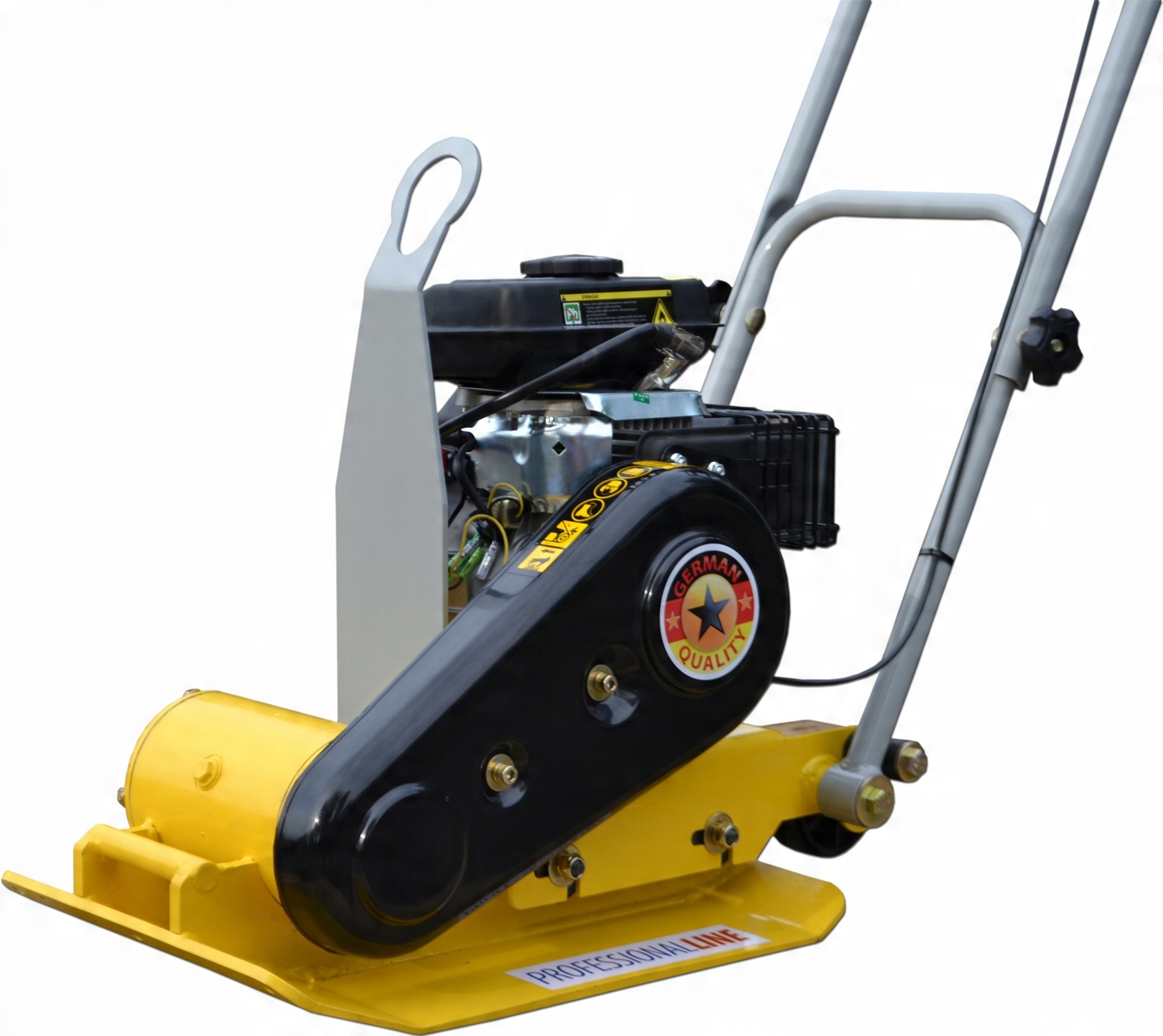

Поговорим подробнее о виброплитах: в чем их особенности и преимущества, какие есть основные рабочие параметры, правила применения.

Итак, конструкция этого сопровождаемого компактного оборудования состоит из широкой плиты с размещенными на ней силовым агрегатом и вибратором. К особенностям виброплит относят минимальную рабочую ширину и низко расположенный центр тяжести. Поверхность рабочей плиты покрыта резиной, что защищает тротуарную плитку от повреждений.

Техника плавно перемещается с одного участка на другой, что гарантирует равномерное воздействие на плитку на всем обрабатываемом объекте. Благодаря маневренности и компактным размерам виброплиты применяются даже на очень узких дорожках.

При наличии желания, нужных материалов и умелых рук виброплиту можно изготовить самостоятельно. Но куда надежнее и менее трудозатратно купить виброплиту проверенного производителя. К примеру, в продуктовом портфеле бренда BOMAG, являющегося лидером в сфере уплотнительной техники, представлены модели прямого хода серий BP и BVP весом от 47 до 122 кг, с рабочей шириной от 30 до 50 см. Мощность двигателя у моделей составляет от 2,1 до 6,3 кВт. Также BOMAG производит и реверсивные виброплиты весом от 135 до 750 кг, шириной от 40 до 80 см, мощностью от 3,1 до 10,9 кВт.

Ключевые параметры виброплиты, влияющие на производительность, – масса машины и рабочая площадь плиты. В зависимости от веса виброплиты делят на четыре класса:

1 Легкий класс

Легкие массой менее 75 кг. Модели применяются для трамбовки грунта и сыпучих материалов слоем до 15 см. С их помощью укладывают тротуарную плитку, подготавливают садовые площадки и дорожки.

2 Стандартный класс
75 — 90 кг

Стандартные массой от 75 до 90 кг. Применяя эти машины, уплотняют слои сыпучего материала не более 25 см. Такие машины чаще всего используют при проведении частичного ремонта дорожного полотна и укладке асфальта.

3 Класс средней тяжести
90 — 140 кг

Средней тяжести массой от 90 до 140 кг. Машины используют для уплотнения слоя до 60 см, в том числе при засыпке котлованов и траншей, строительстве дорожных насыпей.

4 Тяжелый класс
>140 кг

Тяжелые — более 140 кг. Выполняют те же задачи, что и модели средней тяжести.

Среди других основных характеристик виброплит также выделяют следующие:

Глубина уплотнения грунта. Этот параметр связан с весом устройства, находится в диапазоне от 15 до 60 см.

Тип силового агрегата. Выделяют модели с электроприводом, с бензиновым и дизельным ДВС. Для работы в черте города больше подходят электрические виброплиты ввиду своей экономичности и отсутствия вредных выбросов. На загородных территориях или на промышленных объектах чаще применяют автономные модели с бензиновым или дизельным силовыми установками.

Площадь и скорость обрабатывания поверхности — от 150 до 900 кв. м/ч.

Наличие дополнительных элементов: бак для воды, вулкановый коврик, полиуретановая подушка для качественной укладки и увеличения эксплуатационного ресурса покрытия.

А теперь перейдем непосредственно к процессу укладки плитки. Он состоит из нескольких этапов.

1. Подготовка

Подойти к этому этапу стоит максимально ответственно. Сначала нужно наметить контуры, установить специальные маячки с учетом всех неровностей, углов, уклонов. Также важно заранее определить назначение участка, а на его основе выбрать технологию укладки.
К примеру, при мощении площадок под автомобили сначала нужно создать высокую подушку из песка и гарцовки (отсев плюс цемент), а также тщательно утрамбовать каждый слой толщиной до 5 см. Если на площадке будет ездить грузовой или тяжелый внедорожный транспорт, то в качестве основания под плитку нужно уложить слой армированного бетона. При обустройстве пешеходных дорожек, зон отдыха работы значительно упрощаются.



2. Планировка

На этом этапе сначала удаляют весь верхний слой грунта, а затем выстилают выравнивающее покрытие с использованием речного песка, пирога из щебня, отсева и гарцовки. Тип и особенности подготовки основания зависят от выбранной технологии мощения. При укладке на проницаемом основании применяется послойная «подушка» из песка и щебня с геотекстилем для разделения слоев. Если выбрано непроницаемое основание, то выполняется армированная бетонная основа.
При благоустройстве придомовых территорий чаще применяется проницаемое основание. При его подготовке ключевую роль играют глубина выемки грунта и толщина подготовительных слоев, которые подбираются с учетом геологических особенностей и планируемых нагрузок на покрытие (см. п. 1). Затем грунт уплотнят с помощью виброплиты. Если слой состоит из камней, то выполняется тонкая песчаная прослойка с утрамбовкой.



3. Монтаж дренажа

Для защиты плитки от негативного воздействия влаги обязательно нужно создать водонепроницаемый дренажный слой.



4. Установка бордюров.

Бордюры ограничивают движение плитки, фиксируя ее, предотвращая расползание и деформацию.



5. Укладка тротуарной плитки

Не стоит работать в дождь, при морозе и других неблагоприятных погодных явлениях, так как они затрудняют процесс, а также отрицательно сказываются на качестве плитки.

Итак, укладку производят от себя, от бордюра или края, следуя от нижней точки к высокой. Особенно важно точно и ровно выложить первый ряд, так как он будет ориентиром. Для контроля плоскости применяю строительный уровень или высокотехнологичный лазерный нивелир. Подравнивание выполняют с помощью резиновых киянок.



6. Трамбовка тротуарной плитки виброплитой

Перед трамбовкой сначала нужно очистить поверхность от камней, песка, остатков щебня, ракушек и других посторонних предметов, чтобы избежать деформации плитки и демпфирующего коврика оборудования. Само уплотнение проводится с помощью виброплиты по сухой гарцовке. Важно следить, чтобы сохранялась горизонтальная плоскость.
Также должен быть обеспечен небольшой уклон к краям от центра поверхности для стока воды. Минимальный показатель уклона – 5% или 0,5 см на 1 м, но чаще применяется уклон в 10% или 1 см на 1 метр. После уплотнения поверхность проливают водой, после чего выполняется еще один заход.

Есть ряд правил, что помогут добиться наиболее качественного трамбования.

  • 1. Проводите работы планомерно, аккуратно и последовательно.
  • 2. Каждый слой многослойной подушки уплотняйте отдельно.
  • 3. Не пропускайте отдельные участки.
  • 4. Используйте строительные материалы, соответствующие стандартам ГОСТа.
  • 5. Работы должны проводиться на ровной площадке с допустимыми перепадами по высоте не больше 2 см.
  • 6. Толщина уплотняемого слоя должна соответствовать возможностям агрегата.
  • 7. Число совершенных проходов плитой связано с конкретными условиями. Обычно достаточно совершить от 4 до 6 заходов.
  • 8. После трамбовки заполняйте швы между плиткой. Для этого после того, как поверхность высохнет, гарцовкой на основе мелкой фракции отсева заполнить швы.

Виброплита хоть и является достаточно простым и несложным в использовании устройством, при эксплуатации нужно соблюдать технику безопасности.

Работать нужно только при наличии средств индивидуальной защиты: одежды, обуви, защитных очков, головного убора. Сотрудники в состоянии опьянения к работе не допускаются.

Перед началом процесса необходимо проверить плиту на предмет повреждений. При обнаружении неисправностей их незамедлительно устраняют.

Категорически запрещается оставлять виброплиту с включенным двигателем без присмотра.

При мощении на горизонтальной поверхности оператору нужно идти сзади механизма.

Если работа выполняется на наклонной поверхности, нужно встать впереди виброплиты и следовать сверху вниз.

Соблюдение режима труда: 40 минут работы чередовать с 10 минутным перерывом.

Запрещено искусственным путем ускорять работу плиты.

Не следует использовать виброплиту рядом со взрыво- и пожароопасными объектами.

При высоко расположенном центре тяжести плиты и меньшей площади опоры возрастает риск опрокидывания. Если плита все-таки опрокинулась, выключите оборудование, а затем верните в правильное положение.

Разворачивать виброплиту нужно одной рукой. Руки следует расположить на безопасном расстоянии от основания плиты во избежание травматизма.

Если техника наехала на преграду, ее следует сразу остановить. Устраните препятствие и возможные поломки, а затем уже запускайте технику.

Резюмируем. Использование виброплиты при укладке плитки поможет сократить применение ручного труда, оптимизировать и укорить процесс, обеспечить высокие эстетические и функциональные свойства, а также увеличенный срок службы покрытия. Но важно обязательно проводить работы с учетом всех технологических тонкостей и с соблюдением техники безопасности. А подобрать виброплиту из модельного ряда BOMAG в соответствии с вашими задачами всегда помогут специалисты «НАК Машинери».

Технология и оборудование для уплотнения грунта и асфальта

Технология уплотнения грунта является важнейшей составляющей в подготовке площадки для строительных работ. Чтобы фундамент сооружения или основание дорожного покрытия не проседало, особое внимание уделяются составу почвы и материалам, которыми уплотняют место будущего возведения сооружения. По статистике, уплотнение на 1 процент увеличивает прочность несущей способности будущего сооружения до 15%.

Прогресс не стоит на месте, а технологии уплотнения грунта и асфальта механизированы и реализуются с помощью специальных машин.

Оборудование для уплотнения земляного покрытия можно классифицировать по разным параметрам (в зависимости от состава, влажности, толщины и т.д.).

Процесс уплотнения грунта

Чтобы достичь необходимой плотности земляного покрова, используют один из трех методов:

  • Укатка;
  • Трамбовка;
  • Вибрирование.

Наиболее эффективным является сочетание нескольких методов или же придание рабочего действия одному из них. Например, передвигающаяся вибрационная машина даёт максимальный эффект. Также оборудование можно разделить на статическое, которое работает за счет своей массы. Наиболее ярким примером может быть асфальтоукладочный каток. Или же вибрационное оборудование, позволяющее достигать уплотнения на глубине. Так как виброкатки наиболее эффективны и занимают большую часть рынка в данной сфере, рассмотрим эту категорию подробнее.

Вибрационное уплотнение считается наиболее сложным процессом, однако результат соответствующий. Прежде, чем начать работу, необходимо учесть всевозможные характеристики грунта: размеры частиц, плотность, влажность и многое другое. При работе с данной категорией оборудования важно умение оператора настраивать машину под различные исходные параметры почвы.

Рассмотрим наиболее популярные группы вибрационного оборудования для уплотнения грунта

  • Виброплиты и реверсивные виброплиты;
  • Вибротрамбовки;
  • Ручные виброкатки;
  • Траншейные уплотнители.

Виброплиты чаще всего используют в местах, недоступных каткам, или там, где это экономически выгоднее. Бензиновые и дизельные виброплиты применяются для автономной работы вдали от коммуникаций. Машины отличаются компактными размерами и высокими показателями эффективности. Реверсивные плиты позволяют облегчить работу за счёт прямого и обратного хода. Вес виброплит Atlas Сорсо составляет от 50 до 150 кг.

Вибротрамбовки предназначены для более глубокого уплотнения и зачастую используются в трудных условиях эксплуатации. Компактные и очень маневренные машины потребляют оптимальное количество ресурсов, справляются с грунтом не самого лучшего качества. При весе 50-90 кг техника за несколько проходов позволяет достичь уплотнения на глубину 40 см и более.

Реверсивные виброплиты отличаются надежностью корпуса, производительностью, большим весов по сравнению с обычными виброплитами (до 900 кг). Однако большой вес компенсируются реверсивностью, т.е. способностью машины двигаться вперед и назад. Потребляют минимальное количество топлива и довольно быстро окупаются.

Ручные виброкатки используют при утрамбовке тонкого слоя песка, сыпучего грунта. Являются незаменимым оборудованием при оборудовании детских площадок, тротуарных дорожек, автостоянок. Компактные катки управляются вручную с помощью ручек. Отличительной особенностью является возможность отключения вибрации и использование катка при различных погодных условиях, т.к. он термоустойчив и защищён от механических повреждений. Хорошо себя зарекомендовали двухвальцовые ручные виброкатки Atlas Copco.

Мобильные траншейные уплотнители применяют для выкапывания и засыпки траншей и канав, а также на этапе закладки фундамента. Несмотря на вес около полутора тонн (например, траншейный уплотнитель Atlas Copco весит 1675 кг), машина является маневренной и работает не только на плоских площадках. Уплотнитель грунта может поворачиваться на месте, огибать углы, адаптирован для работы в сложных и экстремальных условиях.

Техника Atlas Copco зарекомендовала себя на рынке промышленного оборудования с наилучших сторон. Преимущества вибрационной техники Atlas:

  • Компактные размеры;
  • Высокая производительность;
  • Не загрязняют окружающую среду;
  • Оптимальное потребление топлива;
  • Маневренность и мобильность;
  • Измерительные приборы;
  • Системы контроля;
  • И другое.

Технология уплотнения грунта

Первым этапом в работе, связанной с уплотнением грунта, является разравнивание рабочей площадки бульдозером, а затем автогейдерами. Разравнивание производится горизонтальными слоями с оптимальной толщиной 20-40 см в рыхлом состоянии. Далее следует отсыпка земляного сооружения чередующимися слоями (однородный и разнородный). На данном этапе важно предусмотреть отвод воды, атмосферных осадков путем создания небольшого уклона в сторону бровки. Не допускается в пределах одного слоя смешивание видов грунта. Это может привести к нестабильной влажности и плотности.

Для достижения прочности необходимо достичь оптимальной влажности. В разных источниках можно встретить различные цифры показателя оптимальной влажности, это значение рассчитывается по формулам и в лабораторных условиях. В таблице приведены усредненные значения:

Грунты

Оптимальная влажность

Песчаные

8-12%

Супесчаные

9-15%

Суглинистые

12-15%

Глины

19-23%

При слишком высоком или слишком низком уровне влажности работы прекращаются до момента достижения оптимальных показателей.

В зависимости от толщины слоя выбирается машина для дальнейшей работы. Катки до 10 тонн (средней массы) уплотняют слои толщиной 10-25 см при 2-10 проходах машины по одному следу. Количество проходов увеличивается до достижения необходимой плотности. Вибрационными катками уплотняют слои до 1,5 метров при проходе аппарата по следу 2-6 раз.

Для глинистых пород используют кулачковый каток, имеющий на поверхности кулачки различной формы. А для песчаных грунтов наиболее оптимально использование виброплит.

Способы и методы

Выделяют два основных способа прохода катка по площадке: круговой и челночный. Из названий можно понять принцип работы: при круговом методе аппарат совершает поворот для продолжения движения. Если поворот невозможен, прибегают к челночному методу, когда машина делает проход полосами.

При уплотнении грунта оборудование динамического действия подбирают плиту, соответствующую по весу, форме и размеру, и сбрасывают её с определенной высоты. Это эффективный метод, который имеет свои нюансы и не везде может быть применим. Более распространенным является использование машин статистического действия, которые сообщают колебательные и вибрационные движения.

Стоит отметить, что слишком сильная вибрация может стать разрушающей для грунта Нужно грамотно выбирать настройки в зависимости от состава обрабатываемого материала. Также при выборе настроек и самой машины учитывают размеры площадки, объём работы, экономические показатели.

Коэффициент уплотнения грунта

Коэффициентом уплотнения называют отношение плотности грунта к его максимальной плотности. Так как в почве находятся пузырьки воздуха или влаги, она становится рыхлой и не такой плотной, как может быть. Если возвести сооружение на неподготовленной почве, то под нагрузкой со временем процесс уплотнения будет протекать и сооружение просядет. Поэтому важно изначально выяснить коэффициент уплотнения. Как правило он принимает значение от 0 до 1. Как выясняют данный показатель?

Максимальную плотность выясняют в лаборатории, путем утрамбовки почвы в колбе. Затем начальную плотность делят на максимальную и получают коэффициент уплотнения. Максимальная плотность зависит от влажности и для каждого рода почвы известна оптимальная влажность. Возникает логичный вопрос: как узнать начальную плотность? Проще всего это сделать при помощи режущих колец. Кольцо необходимо забить в грунт. Затем масса почвы, оставшейся в кольце, делится на его объём и получается чистая плотность взятого материала.

Оборудование Atlas Copco

В строительстве технология уплотнения грунта выбирается в зависимости от многих факторов. Также важным является выбор оборудования. Хорошо себя зарекомендовала на рынке труда техника Atlas Copco. Машины справляются с глубоким уплотнением даже в экстремальных условиях. Отлично подходят для устройства фундаментов, строительства дорог, засыпки траншей и так далее. Высокопроизводительная техника применяется в различных сферах и завоевывает рынок.

Для наглядности рассмотрим таблицу с характеристиками некоторых машин для уплотнения грунта и асфальта Atlas Copco:

Оборудование Atlas Copco применяется во всём мире в независимости от технологии уплотнения грунта.

самодельная вибротрамбовка из перфоратора для уплотнения грунта. Как сделать ручной трамбовщик для песка?

При строительстве дома, гаража или дорожки огромную роль играет основание. Важно уделить внимание формированию подложки, которая состоит из песка и грунта. Чтобы бетон лежал ровно и не двигался, необходимо сделать ровную подстилку. В тех случаях, когда вибротрамбовочная машина оказывается дорогим удовольствием, прибегают к варианту ручной трамбовки.

Как сделать ручную трамбовку?

Смысл трамбовки заключается в том, что каждый слой уплотняют при помощи инструмента, изготовленного своими руками. Такое изделие чаще всего сооружают из обычных материалов, которые можно найти в гараже. Подбирают брусок с квадратными сторонами по 10-15 см. Не нужно специально приобретать новый предмет – подойдёт любой целый брусок.

Также для изготовления конструкции понадобится:

  • стальная пластина шириной 2 мм;
  • палка без острых углов длиной до 0,5 метров;
  • шурупы;
  • клей.

Далее необходимо подготовить брусок, корректируя его нижнюю часть до формы квадрата. Тем временем убирают фаски и ровняют стороны древесины рубанком. Следующий этап — конструирование башмака из металла. На листе из стали изображают чертёж будущего башмака, а лишние детали убирают специальными ножницами. Затем в металлической плитке вырезают отверстия для шурупов. Готовый башмак закрепляется крыльями к нижней части бруса и фиксируется шурупами. В самом брусе высверливается отверстие для ручки, которую крепят на столярный клей.

Как правило, при строительстве фундамент засыпают разрыхлённым грунтом. Такой материал обладает низкой плотностью по сравнению с утрамбованным. Если своевременно не проводить трамбовку, то грунт осядет, а на его поверхности появятся трещины. Разрывы между поверхностью и стеной могут стать причиной разлома бетонной плиты.

Теперь рассмотрим методы, которые часто используют для уплотнения грунта.

  • Полив водой. Длительный метод, для которого необходим постоянный доступ к воде. Для работы нужен шланг с хорошим напором. Далее заливают всю площадь грунта, а для лучшего эффекта используют большой объём жидкости. Водная поливка – естественный и долгий способ, приближённый к природному. В итоге грунт сушат пару дней, а затем укладывают следующий слой.
  • Трамбовка грунта при помощи самодельных инструментов.
  • Смешанный способ. Это комбинирование ручной трамбовки и проливки водой.

Методика трамбовки песка имеет свои недостатки. Изначально важно выбрать тип песка, подходящий для таких работ. Зачастую им становится гравий, так как мелкие песчинки вообще не рекомендуют засыпать. Итак, чем крупнее частицы, тем прочнее основа, что исключит усадку здания.

Для установки монолитной конструкции применяют частицы среднефракционного песка. Но и в этом варианте грунтовая вода повлияет на прочность нижнего слоя. Предупреждают вымывание основы укладкой геотекстильных траншей, после чего насыпают песок.

Для начала песок подвергают просеиванию, так как в нём содержится множество примесей, в том числе глина, что влияет на его свойства. Также для песка создают оптимальный уровень влажности. Если получается скатать маленький шар, то материал достаточно влажный.

Уровень влаги должен составлять около 15%.

Качество укладки зависит как от оборудования, так и от материала. Тип оборудования каждый выбирает по своим финансовым возможностям.

Изготовление виброплиты

Справиться с уплотнением грунта очень сложно, поэтому без инструментов не обойтись. Для одних хорошим вариантом выбора становится самодельная конструкция, другие же приобретают бензиновую вибротрамбовочную машину. К самым популярным видам относят вибротрамбовку и виброплиту. Их принцип работы довольно схож, а прокат такой машины всегда востребован среди строительных компаний.

Для уплотнения слоя земли больше всего подойдёт вибротрамбовка. Её работа основывается на центробежной силе под определенным направлением. Амплитуда колебаний зависит от модели устройства. Если сравнивать устройство с виброплитой, то стоит отметить, что оно имеет меньшие размеры. А уплотнение слоя происходит за счёт небольших объёмов самой подошвы, что обеспечивает лучший эффект.

Для уплотнения же песка оптимальным выбором является виброплита, так как песок благодаря ней уплотнится и не станет выдавливаться через края. Но и для укладки брусчатки, щебня или основы под бетонную плиту данный метод подойдёт больше, чем трамбовка. Большая площадь при трамбовки – главное достоинство метода. Самостоятельное изготовление виброплиты с использованием электрического двигателя поможет сэкономить на оборудовании. Чертежи для конструкций составить нетрудно.

Для изготовления понадобится:

  • силовая часть;
  • два швеллера;
  • железная плита толщиной более 7 мм;
  • крепёж;
  • два колеса;
  • труба, которая применяется в качестве ручки для удобного перемещения конструкции.

Так как вибрация во время работы возрастает, некоторые изобретатели еще крепят мягкие подушечки для рук. Но это необязательно.

Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.

Вибротрамбовочная машина, сконструированная из перфоратора, работает на основе ударной силы. Металлическую пику создают для насадки. Такая конструкция помогает пройти сквозь толщину бетона, что крайне необходимо после залива свайной основы. Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор.

Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.

Рекомендации

Перед началом трамбовки нужно ознакомиться с весом виброплиты, так как это влияет на вид работы и её объем. Чтобы уплотнить грунт, следует остановить свой выбор на вибротрамбовке. А для песка, щебня или подбетонной основы используют плиту. Масштабные поля для футбола, гольфа и других видов спорта уплотняются профессиональными машинами весом от 50 до 100 кг. В самодельные конструкции добавляют утяжелители. Материалом для веса может служить вода, цемент или песок.

До начала работы все конструкции на бензиновом двигателе постоянно проходят проверку на надёжность. Важно регулярно убирать нагар со свечей, что позволит увеличить время эксплуатации. В первый раз масло меняют через сутки работы, затем сроки продлевают до 3-4 суток. Для случаев, когда работу выполняют на глубине в метр и больше, стоит воспользоваться помощью другого человека.

Как сделать трамбовку своими руками, смотрите в следующем видео.

Две распространенные ошибки при уплотнении и как их избежать

Использование уплотнителя может показаться простой задачей, но профессионалы, которые используют его постоянно, скажут вам, что для эффективности и качества требуются определенные навыки и понимание.

Два очень распространенных результата, которые являются результатом недостаточно обученной или небрежной работы, — это чрезмерное уплотнение и недостаточное уплотнение. Хотя ни то, ни другое может показаться большим делом, оба они повлияют на эффективность уплотняемой области.

Этот блог поможет тем, кто плохо знаком с уплотнением, лучше подготовиться к работам по уплотнению, чтобы лучше предотвратить чрезмерное уплотнение и недостаточное уплотнение.

Изучение почвы для выбора подходящего оборудования

Первое, что вам нужно понять, это тип почвы, которую вы собираетесь уплотнять:

1) Связный грунт — Глины и глинистые илы, которые трудно разрушить после высыхания. Они связываются таким образом, чтобы лучше сохранять форму и консистенцию почвы.

2) Гранулированные почвы — В основном гравий и песок с небольшим количеством глины или без нее. Эта почва не имеет когезионной прочности и, как следствие, не может склеиваться во влажном состоянии и очень рыхлая в сухом. Из-за этого его, как правило, труднее уплотнять.

Как только вы поймете, с какой почвой вы работаете, вы сможете выбрать подходящее оборудование. Использование неправильного оборудования приведет к множеству проблем по мере продолжения проекта, поэтому это невероятно важно.Никаких ярлыков.

Для получения дополнительной информации о выборе подходящего уплотнительного оборудования, щелкните услышать, чтобы прочитать наш блог под названием «Rammer VS. Компактор: что мне подходит? »

Две распространенные ошибки

Переуплотнение:

Вы можете подумать, что нельзя переуплотняться — чем она плотнее, тем она прочнее, не так ли? Неправильно.

Вроде ничего, есть перелом. Чрезмерное уплотнение приведет к разрушению почвы, что снижает ее несущую способность из-за разделения, которое происходит внутри самой почвенной смеси.Это ведет к слабости, а не к силе.

Подумайте об этом так; Если у вас есть куча маленьких камней, и вы хотите разбить их, вы можете сделать это с нужной силой. Но если вы продолжите молотить по этим камням, они начнут распадаться на более мелкие части, и в конечном итоге вы получите песок, который полностью отличается от того, с чего вы начали.

Чрезмерное уплотнение разрушает материалы в почве, что в конечном итоге может изменить состав.

Иногда это можно определить по реакции машины. Если кажется, что он ударился ненормально, это может быть признаком того, что почва слишком уплотнена.

Большинство уплотнителей имеют степень уплотнения. Распространенный трюк, используемый в промышленности, заключается в том, чтобы взять максимальную глубину уплотнения (например, 24 дюйма) и разделить ее на 3 (24/3 = 8). Если это число окажется больше, чем размещаемый слой почвы (скажем, 4 дюйма), вы рискуете излишне уплотняться. Еще один простой метод для основного материала — правило 1 дюйма; Ваша машина может уплотнить 1 дюйм подъема на каждую тысячу фунтов силы уплотнения.

Под уплотнением:

Недостаточное уплотнение может быть результатом нескольких причин;

Во-первых, отсутствие достаточно большого оборудования для выполнения работы может привести к недостаточному уплотнению.

Во-вторых, если оператор не выполняет достаточное количество проходов с помощью уплотнителя.

Неправильная высота подъема или неправильная глубина грунта может привести к недостаточному уплотнению, поскольку по мере того, как поверхность грунта становится более уплотненной, удар оборудования будет уменьшаться и отдача большей части этой энергии уплотнения части оборудования.Слишком много почвы и слишком большая глубина могут стать проблемой.

Недостаточное уплотнение приводит к неравномерной осадке. Поскольку почва не была уплотнена должным образом, она не может эффективно выдерживать вес конструкции. По понятным причинам неравномерный расчет может привести к структурным проблемам.

Для крупных городских строительных проектов обычно есть специальный инженер, который занимается типом и количеством грунта, а также определяет и утверждает подходящее уплотнение; но для небольших проектов или проектов DIY важно помнить эти несколько ключевых советов.Убедитесь, что у вас есть подходящее оборудование для работы, а также вы знаете, с какой почвой вы работаете, и это существенно повлияет на ваши результаты и поможет вам справиться с чрезмерным или недостаточным уплотнением.

Обязательно задавайте вопросы, если вы не уверены, и избавьтесь от проблем в будущем. Если вы впервые используете уплотнительное оборудование, важно пройти соответствующее обучение, и большинство производителей или дилеров предлагают обучение, поэтому воспользуйтесь этими возможностями.

Пластинчатые уплотнители и трамбовки: выбор перед заливкой бетона

Когда необработанный грунт или заполнитель необходимо уплотнить перед заливкой, что подрядчики по декоративному бетону используют для утрамбовки грунта?

Ролики — это слишком много для небольших работ. Таким образом, как правило, выбор делается между трамбовками и виброплитами.

Наиболее важным фактором при выборе является тип уплотняемого грунта.Трамбовка, в которой для создания силы используются поршневой набор и пружины, лучше всего работает на связных грунтах, состоящих из глины и ила. С другой стороны, виброплиты — это низкоамплитудные высокочастотные машины. Они являются наиболее эффективными для уплотнения сыпучих грунтов, состоящих из песка и гравия.

В связном грунте частицы мелкие и плотно упакованные. В сухом состоянии он твердый, а во влажном — пластиковый и легко формуется. Сильные удары трамбовки идеальны для работы на такой почве.«Глина слипается, и ударное движение оборудования выталкивает воздух из почвы», — говорит Питер Кэннон, представитель Multiquip Inc.

.

Гранулированный грунт не прилипает к себе, как связный грунт, поэтому вибрации пластинчатого уплотнителя отлично справляются со своей задачей. «Вибрация снижает силы трения на контактной поверхности, позволяя частицам свободно падать под собственным весом», — объясняет Джей Баудуин, менеджер по продуктам уплотнения в Wacker Corp. «В то же время, когда частицы почвы вибрируют, они становятся на мгновение отделены друг от друга, позволяя им поворачиваться и скручиваться, пока они не найдут положение, ограничивающее их движение.”

По словам президента MBW Inc. Фрэнка Мултерера, уплотнители с виброплитой в три-четыре раза производительнее трамбовщиков, чем трамбовки, и, по его словам, у плиты будет значительно меньше проблем с обслуживанием. «Трамбовки просто более агрессивны, чем тарелки».

Спецификации плотности — еще один фактор, который следует учитывать. «Если машине не хватает мощности, должная плотность не будет достигнута», — говорит Баудуин. «Если он имеет слишком большую мощность, может произойти чрезмерное уплотнение.”

Применение оборудования для уплотнения пластин и трамбовки

Тип оборудования Гранулированный грунт Песок и глина Когезивная глина Асфальт
Трамбовки Не рекомендуется Рекомендовано тестирование Лучшее приложение Не рекомендуется
Вибрационные пластины Лучшее приложение Рекомендовано тестирование Не рекомендуется Лучшее приложение
Реверсивные пластины Рекомендовано тестирование Лучшее приложение Лучшее приложение Не рекомендуется
Вибрационные катки Не рекомендуется Лучшее приложение Рекомендовано тестирование Лучшее приложение
Ролики Rammax Рекомендовано тестирование Лучшее приложение Лучшее приложение Не рекомендуется

Обзор трамбовочной машины
Подрядчики, желающие купить трамбовку, скорее всего, не будут поражены.«Выбирая трамбовку, единственное, на что нужно обращать внимание, — это ее размер», — советует Мултерер.

Переменные, которые отличают трамбовки друг от друга, включают тип двигателя (двухтактный, четырехтактный или дизельный), размер башмака, рабочий вес, скорость движения и силу удара.

Трамбовка XH670 Stomper производства Stone Construction Equipment Inc. может быть адаптирована под нужды клиента. Эта универсальная трамбовка — самая легкая в семействе Stone. Его сила удара не такая большая, как у других трамбовок Stone, но для подрядчиков по декоративному оформлению его портативность является хорошим компромиссом, говорит вице-президент Stone по техническим вопросам Фрэнк Венцель.«Подрядчики по декоративному оформлению будут больше заинтересованы в получении хорошего прочного фундамента. Им не нужно беспокоиться о характеристиках плотности, как если бы они прокладывали газовые линии ».

Двухтактные вибротрамбовки Wacker Corp. с масляным впрыском, приводимые в действие двигателем WM 80, менее сложны и легче, чем сопоставимые четырехтактные трамбовки. Машины просты в запуске и оснащены уникальной системой фильтрации воздуха. Кроме того, системы амортизаторов Wacker снижают вибрацию рук.

Трамбовки серии R440 компании MBW Inc. — это новейшая серия трамбовок этой компании. Эти инструменты имеют больший размер башмака, 11 на 13 дюймов, чем их собратья, трамбовки R420. Оснащенные четырехтактным двигателем Honda мощностью 3 л.с., они обеспечивают усилие уплотнения до 3800 фунтов и до 700 ударов в минуту.

Трамбовка MT-84F — самая мощная четырехтактная трамбовка Multiquip Inc. с ударной силой 3950 фунтов. Его бензиновый двигатель мощностью 3,5 лошадиных силы делает его более экономичным и тихим, с меньшими выбросами, чем двухтактные трамбовки.Этот трамбовщик также обеспечивает более длительные интервалы между обслуживанием воздушного фильтра и большее количество ударов в минуту, чем его предшественники Multiquip.

Multiquip также продвигает три новых трамбовки с бензиновым двигателем: MT-65HA, MT-74FA и MT-84FA. Особенности включают контурные рукоятки, снижающие вибрацию, функциональные топливные крышки и диафрагменные карбюраторы, а также встроенные фиксаторы направляющей рукоятки, предотвращающие чрезмерное растяжение. MT-65HA обеспечивает ударную силу 2900 фунтов, MT-74FA генерирует 3100 фунтов центробежной силы, а MT-84F выдерживает ударную силу 3500 фунтов.

Выбор пластинчатого уплотнителя
При покупке пластинчатого уплотнителя подрядчики будут учитывать такие переменные, как размер опорной плиты, скорость движения и вес. Центробежная сила важна, говорит Мултерер из MBW, но меньше, чем амплитуда или масса. «Это, пожалуй, самая вводящая в заблуждение спецификация, которую мы даем людям. Это наименее важный из этих трех.

Пластинчатые уплотнители бывают двухсторонними или с передней пластиной. Машины с передним листом дешевле, проще в обслуживании и имеют меньше механических проблем.Но уплотнители с двусторонними плитами были разработаны для использования в помещениях, где подрядчику некуда развернуться, и в этих обстоятельствах они лучше.

Реверсивные уплотнители имеют частоты, которые настроены иначе, чем у моделей с передними плитами, говорит Венцель из Stone. Поскольку они достигают большей подъемной силы, они могут применять больше ударов. «Их можно использовать для более общих работ на почвах с более связным составом», — говорит он.

Stone рекомендует три плиточных уплотнителя подрядчикам по декоративному бетону.SFP2200 — это легкая универсальная модель, которая идеально подходит для подрядчиков, которые больше озабочены транспортировкой машины, чем размещением достаточной массы на земле. Если подрядчику требуется больше усилий для уплотнения более крупного агрегата, SFA3500 сделает свое дело. Пластина немного более плоская и меньше некоторых, поэтому она поднимается по краям, а ее более низкий профиль помогает ей подбираться вплотную к зданиям. RP522 — это двусторонний пластинчатый станок, который наносит наибольший урон из трех.

Виброплиты серии WP 1550 компании Wacker

имеют износостойкую опорную плиту из высокопрочного чугуна с шаровидным графитом, обеспечивающую высокую прочность и ударопрочность.

Multiquip недавно начал продавать линейку Mikasa MVH-306, которая заменяет старую серию. MVH-306 создает усилие уплотнения 10 125 фунтов, а его новая пластина имеет размер 18 на 34 дюйма. Другие улучшения включают переработанную герметичную нижнюю крышку ремня и гидравлическую систему, расположенную на рукоятке. Он поставляется с дизельным двигателем мощностью 7 или 9 л.с.

MBW рекомендует два листовых станка: GP1800 и GP3000.GP1800 — это легкая и экономичная машина, предназначенная для обработки почвы небольшого и среднего размера. Он готов к использованию в ограниченном пространстве и может поднимать до 12 дюймов. Серия GP3000 — это универсальные катки средней массы, которые работают с сыпучими и смешанными грунтами глубиной до 18 дюймов. В материалах прессы MBW отмечается, что многие модели GP3000 20-летней давности все еще находятся в эксплуатации, что свидетельствует об их долговременных эксплуатационных качествах.

«Я всегда советую людям выбирать машину, которая немного больше того, что им может понадобиться в идеальных условиях», — добавляет Мултерер.«Вы не можете контролировать содержание влаги».

Есть еще вопросы о вашем проекте?

Миф о самоуплотняющихся заполнителях

Инженеры определяют почву как естественные, рыхлые / несцементированные / слабоцементированные / относительно неконсолидированные минеральные частицы, органические или неорганические по своему характеру, образованные в результате выветривания (разрушения) горных пород или других исходных материалов.Сюда входит агрегат.

Термины уплотнение, консолидация и оседание часто используются как синонимы. Такое использование технически некорректно, потому что это принципиально разные процессы.

Уплотнение — это быстрый процесс, в котором динамическое механическое давление от утрамбовки, перекатывания и вибрации используется для сжатия массы грунта для повышения устойчивости грунта. Объем почвы уменьшается за счет удаления воздушных пустот.

Консолидация — это медленный процесс, при котором постоянная постоянная статическая нагрузка сжимает массу почвы.Это может быть естественный процесс или метод улучшения почвы. Объем почвы уменьшается за счет выдавливания поровой воды из почвенной массы.

Поселок — это долгосрочный процесс, при котором динамические силы, такие как переходные нагрузки, просачивание и циклическое замерзание-оттаивание, действуют на массив почвы. Заселение — это естественный процесс. Объем почвы уменьшается за счет удаления из почвы воздушных пустот и воды.

С благодарностью автору Джордану Петерсону, вот 12 правил, которые помогут вылечить хаос на тротуаре:

1.Достижение оптимального уплотнения снизит вероятность оседания. Это наша желанная цель.

2. Уплотнение используется для быстрой регулировки положения частиц почвы, уменьшения воздушного пространства между ними и блокировки их для увеличения плотности и устойчивости.

3. Уплотнение почвы включает два действия: а) выравнивание частиц относительно друг друга и б) перемещение мелких частиц в пустоты между более крупными частицами.

4. Перестройка частиц требует усилий (и времени).Чтобы сблизить частицы, требуется еще больше усилий (и времени).

5. Как и в случае с грунтом, при уплотнении агрегатов с открытой фракцией частицы выравниваются таким образом, чтобы они более плотно прилегали друг к другу, тем самым повышая их стабильность.

6. Уплотнение плотных агрегатов заключается в выравнивании частиц таким образом, чтобы они лучше прилегали друг к другу, при этом более мелкие частицы перемещаются в пустоты среди более крупных частиц.

7. Следовательно, для уплотнения гранулированного заполнителя требуется меньше усилий (и времени), чем для плотного заполнителя.

8. Для выравнивания частиц большего размера (или массы) требуется больше энергии (более крупные уплотнители) по сравнению с частицами меньшего размера (или массы).

9. В большинстве случаев заполнители с открытой фракцией, используемые для строительства основания, равны по размеру или больше, чем самые крупные частицы в заполнителях с плотной фракцией, рекомендованных для строительства основания.

10. Согласно Правилу 8, заполнители с открытой фракцией обычно требуют больше энергии (более крупные компакторы) для достижения оптимального уплотнения по сравнению с заполнителями с плотной фракцией.

11. Уплотнение зернистых заполнителей «на месте» варьируется в зависимости от многих факторов, включая высоту падения, объем материала, содержание влаги и форму частиц. Если вы поместите много сфер одинакового размера в коробку, их плотность будет довольно близка к оптимальной. Но открытые заполнители, используемые для строительства фундамента, не являются сферами. Они угловатые и неоднородны по форме или размеру. Следовательно, они не могут найти наиболее плотно прилегающую конструкцию, просто будучи опущенными на место.

12. Для достижения оптимальной плотности заполнители с открытой фракцией необходимо уплотнять, а не выгружать «в исходном состоянии» независимо от толщины слоя. Для уплотнения в большинстве случаев требуются уплотнители большего размера (больше энергии), но меньше проходов (меньше усилий) по сравнению с уплотнением заполнителей с плотной фракцией. Фактическая требуемая энергия и усилия будут различаться для разных размеров, форм и градаций агрегатов. Открытые заполнители, оставленные неуплотненными и просто «размещенными», будут страдать от ненужной осадки, что приведет к хаосу на дорожном покрытии.

Стандарты безопасности для уплотнительного оборудования

Следуйте этим советам, чтобы обеспечить безопасность своих сотрудников.

Безопасность является основным фактором при проектировании всех строительных машин, но вопросы безопасности не менее важны после того, как машины покидают склад. Независимо от продукта и марки, безопасная работа уплотнительного оборудования зависит от его пользователей.

Первый шаг к обеспечению безопасности — это всегда использовать правильный инструмент для работы.Компакторы грунта традиционно делятся на категории по размеру, весу, модели и типу. Каждая модель имеет преимущества и ограничения и была разработана для конкретных потребностей в уплотнении почвы. Все операторы должны знать об ограничениях, перечисленных ниже, и использовать только соответствующую машину:

  • Трамбовки, чаще называемые прыгающими домкратами, используют систему ударного уплотнения и лучше всего подходят для небольших участков и влажной почвы.
  • Компакторы грунта с виброплитой перемещаются в одном направлении для глубины уплотнения от шести до 12 дюймов.
  • Реверсивные уплотнители почвы с виброплитой лучше подходят для больших площадей с глубиной уплотнения от 24 до 42 дюймов.
  • Гладкие вальцовые катки с шаговым движением предназначены для уплотнения как почвы, так и асфальта.
    • В траншейных катках
  • используются барабаны типа «овечья лапа» для максимального сцепления в траншеях и при работе на стройплощадке при тяжелом строительстве. Эти машины управляются дистанционным или ручным управлением.

Производители уплотнителей грунта включают в конструкцию своих почвоуплотнителей с ручным управлением многие функции безопасности.Они обеспечивают защиту как оператора, так и машины и различаются в зависимости от компании и модели. Пользователи должны ознакомиться с функциями безопасности своей модели, чтобы обеспечить максимальную безопасность и производительность уплотнителя.

Вот несколько общих функций безопасности, включенных в некоторые грунтовые катки с ходовым движением:

  • Стратегические точки для литых резиновых изоляторов ограничивают количество вибрации от возбудителя до направляющей шины, тем самым ограничивая руки и руки оператора для чрезмерного воздействия вибрации.
  • Гидравлическое управление переключением передач автоматически возвращается в нейтральное положение, когда оператор отпускает ручку управления переключением.
  • Выключатели аварийного останова активируются, когда устройство защиты от раздавливания (или так называемая система управления оператором на месте) соприкасается с любым препятствием. Переключатели заставляют машину немедленно останавливаться и переключаться в нейтральное положение.

Ваша машина может включать некоторые из этих функций, но не другие. Оператор всегда должен знать, как максимально повысить безопасность и использовать эти функции.
Улучшенная функциональность и удобство использования повышают безопасность. Многие компании производят конструктивные элементы, обеспечивающие превосходные характеристики. Если вы покупаете или арендуете уплотнитель грунта, сравните машины, чтобы найти ту, которая соответствует вашим потребностям и обеспечит безопасность ваших операторов. Обратите внимание на такие особенности, как точки подъема для удобной транспортировки и компьютеризированные системы мониторинга, предупреждающие оператора о состоянии почвы и работе машины.

Любой подвижный уплотнитель грунта следует использовать только в соответствии с его проектными возможностями.Любое использование, выходящее за рамки уплотнения песка, гравия, асфальта, щебня и стабилизации траншеи, запрещено и может привести к повреждению машины или причинению вреда людям. Помните, что все операторы должны всегда помнить о безопасности, чтобы машины работали без сбоев, а также для поддержания безопасных рабочих условий для оператора оборудования и персонала на стройплощадке.

Контрольный список оператора

Безопасная эксплуатация требует постоянного внимания и всегда должна быть приоритетом оператора.1 приоритет. Перед началом работы с любым грунтовым катком оператор должен понять несколько вещей:

  • Использование правильного инструмента важно для безопасности . Оператор должен понимать использование машины по назначению и использовать ее только по прямому назначению. Это включает в себя мониторинг типа почвы и ограничение использования совместимой почвы.
  • Для безопасной эксплуатации необходим квалифицированный оператор . Операторы оборудования должны быть не моложе 18 лет и должны понимать инструкции по эксплуатации и техническому обслуживанию перед использованием.
  • Всегда рекомендуется использовать защитную одежду и защитные приспособления . Это необходимо для безопасности и комфорта оператора. Сюда входят каска, беруши или протекторы (уровень шума может превышать 90 дБА), рабочие перчатки и защитные ботинки со стальным носком.
  • Почвоуплотнители с ручным управлением следует использовать в хорошо вентилируемых помещениях. . Это снижает вероятность воздействия вредных выхлопных газов бензиновых или дизельных двигателей.
  • Следует проявлять особую осторожность при работе с машиной на неустойчивой поверхности, например, на склонах, на краю выступа или обрыва.Если необходимо уплотнить почву на склоне, оператор всегда должен располагаться на подъемной стороне машины. Таким образом, если почва станет неустойчивой и машина перевернется, оператор вряд ли пострадает.
  • Подготовка — это всегда первый шаг к безопасной эксплуатации. Хотя инструкции по технике безопасности часто кажутся здравым смыслом, и их чтение может показаться пустой тратой времени, все операторы должны прочитать любые инструкции по эксплуатации или обслуживанию перед использованием какой-либо машины.Буклеты с инструкциями обычно содержат общие инструкции по технике безопасности, подробную информацию о безопасной эксплуатации всех типов уплотнителей грунта, легенды для любых механических индикаторов на уплотнителях и другую информацию, которая может быть не понятна даже опытному оператору.

Владелец строительного бизнеса, март 2011 г.

Weber MT, уплотнение почвы, виброплита, уплотнители, трамбовки, Komprimeringsmaskiner, Markvibrator, Asfaltplatta, Vibrostamp


Корпоративная философия / устойчивость

Корпоративная философия

В Weber MT мы сознательно решили не задерживать процесс бюрократическими процедурами, которые нужны только для взгляда.Тем не менее, наши ожидания, а также наши продукты и услуги выходят далеко за рамки стандартов — и они продолжают расти на каждом этапе.

Само собой разумеется, что мы соблюдаем все правила, которые мы обязаны соблюдать по закону. Эти нормативные акты включают правила по охране труда и технике безопасности, экологические, таможенные и экспортные правила, а также требования к документации или требования о соблюдении нормативных требований и т. Д. В нашей компании мы сделали соблюдение этих требований обязательным.

Никто не может оставаться успешным в долгосрочной перспективе, если он не будет поставлять своим клиентам отличные продукты за их кровно заработанные деньги. Обладает ли продукт или услуга исключительным качеством, в конечном итоге зависит от ноу-хау разработчика и производителя продуктов. Качество и поведение в соответствии с моральными ценностями обычно не являются результатом всеобъемлющего кодекса поведения. Скорее, они являются продуктом соответствующего мышления и профессиональных навыков.
Наши сотрудники являются краеугольным камнем успеха нашей компании.Поэтому мы сделали своим приоритетом продвижение их инициативы и желания действовать. В нашей компании нет места дискриминации любого рода и по каким-либо причинам.


Устойчивое развитие

Мы будем действовать в соответствии с принципом экологической устойчивости везде и всегда. Косвенно мы будем делать это всякий раз, когда выбираем нового поставщика или выбираем приводные двигатели, производители которых придерживаются принципов экологической устойчивости.Кроме того, мы способствуем устойчивости напрямую, используя такие меры, как выбор экологически чистых красок для наших продуктов или выбор системы рекуперации тепла в определенных частях компании.
Кроме того, наши мощные и эффективные продукты позволяют выполнять операции по уплотнению почвы или брусчатки за короткий период времени. Наконец, такое техническое оборудование, как наша система контроля уплотнения COMPATROL®, помогает сократить количество избыточных циклов уплотнения. Оба примера иллюстрируют способы снижения расхода топлива и выбросов загрязняющих веществ в соответствующих машинах.

Gravel Driveway: 8 шагов (с изображениями)

(извините за отсутствие изображений)

Сначала этот шаг может быть немного пугающим, потому что вам нужно обратиться к поставщику материалов. Все эти ребята заняты бизнесом, но если вы скажете им, что это ваш первый раз, и объясните свой проект, они должны облегчить вам жизнь и помочь вам в этом процессе.

Поставщик материалов — это профессиональный строительный ресурс, который продает сыпучие строительные материалы (камни, песок, мульчу и т. Д.)..) У них нет лучшего отдела по связям с общественностью, поэтому их может быть трудно найти. Вы можете заметить их на главных дорогах и шоссе по загруженным самосвалам и грудам камней во дворе. Мой местный называется [blank ‘Sand & Gravel.

Лучший материал для проезжей части — это смесь «камней» и «мелочи». Это обеспечивает стабильность и уплотнение. Наш местный поставщик называет это «дорожной базой», лол, довольно просто, ху! У нас серый или серый цвет, но могут быть и другие варианты.

По моим оценкам, около 20 ярдов дороги.По цене около 25 долларов за ярд, это не так дорого по сравнению с бетоном или асфальтом. Для расчета потребности используйте эту формулу:

Длина (фут) x ширина (фут) x глубина (4/12) = кубические футы. разделите это на 27, чтобы получить = кубические ярды

Ваша база должна быть уплотнена на 4 дюйма, отсюда (4/12).

Мой F-150 может перевозить 1 шт. Дорожного основания / грунтового основания. Это тяжелый материал, и это все, что он может выдержать. Чтобы сократить расходы, мы решили забирать материал самостоятельно, по одной партии за раз. Я живу недалеко от материального двора, поэтому проблем с топливом не было.Однако после 3-х или 4-х поездок я понял, что это займет целую вечность и целый день, чтобы работать с такими небольшими количествами за раз, поэтому мы доставили некоторые из них.

Поставка, которую мы запросили, осуществлялась на 3-х ярдовом самосвале. Это сработало для нас, потому что он мог сделать резервную копию там, где нам было нужно, и не уничтожил наши деревья, когда поднял отвал.

______________________________

Для размещения:

1) грубо разгрузить материал в области, которую необходимо заполнить

2) распределить, перетащив лопату с вершины сваи на себя (как гребля на каноэ)

3 ) проверяйте глубину через каждые 5-10 футов, выкопав небольшое отверстие для руки, чтобы вы могли видеть землю, используйте это как ориентир

4) грубый уровень с задней стороной граблей

5) конечный уровень.(мы сделали это, обвязав веревку вокруг поддона и потянув его вручную. Это сработало, но после того, как мы пару раз натянули его на свой пикап) изгородь.

*** Если ваш камень высох и при этом образует пыль, немного смочите его, чтобы не было пыли. вы действительно можете получить штраф за создание пыли, плюс с ней приятнее работать, когда не пыльно ***

Как использовать пластину Wacker

Что такое Wacker Plate?

Плита Wacker, также обычно называемая уплотнительной плитой или вибрационной плитой, представляет собой часть строительного оборудования с вибрирующей металлической опорной плитой и двигателем или мотором на ней.Он используется для уплотнения различных материалов на земле для создания твердой поверхности и ровного уклона. Компакторы с виброплитой — это прочное и тяжелое оборудование, обеспечивающее надлежащее уплотнение. Пластинчатые уплотнители обычно доступны в различных размерах, и хотя большинство из них работают на бензине, доступны некоторые электрические модели.

Для чего используется пластина Wacker?

Плита Wacker используется для уплотнения почвы, твердых пород, гравийного песка и асфальта.Это первый шаг во многих строительных проектах и ​​домашних работах, таких как строительство патио, создание основания для сарая или прокладка проезжей части, чтобы обеспечить компактное и прочное основание. Виброплиты также используются при дорожных работах и ​​ремонтных работах, таких как заполнение выбоин, чтобы уплотнить свежее дорожное покрытие в выбоину.

Как использовать тарелку Wacker

Препарат

  • Установите пластину Wacker на место. Пластинчатые уплотнители — это тяжелое оборудование, поэтому, вероятно, потребуется два человека, чтобы перенести уплотнитель туда, где он требуется.
  • Используйте соответствующее защитное снаряжение. Вы должны носить подходящую одежду при работе с пластинчатым уплотнителем, а также использовать средства индивидуальной защиты, такие как прочные защитные перчатки, прочную обувь и средства защиты слуха.
  • Запустите пластину wacker. Этот процесс различается в зависимости от модели. Независимо от того, есть ли у вас электрическая или бензиновая плита Wacker, вы можете выполнить следующие действия:

Запуск электрического пластинчатого уплотнителя

Плиты Wacker Electric

идеальны для использования внутри помещений и в других местах, где пары, производимые двигателем, могут стать причиной опасности.При использовании электрического пластинчатого уплотнителя на 110 В для работы оборудования вам понадобится трансформатор, генератор или источник питания на 110 В, а также удлинитель на 110 В. Если вы работаете дома, мы можем предоставить вам трансформатор и удлинитель в качестве части вашего проката, что позволит вам запитать пластину Wacker на 110 В от домашней розетки на 240 В. Чтобы запустить электрический пластинчатый уплотнитель на 110 В, подключите трансформатор к обычному источнику питания 240 В, а затем подключите трансформатор к пластине Wacker с помощью удлинителя на 110 В.Нажмите зеленую кнопку на ручке управления, чтобы включить машину, и она начнет вибрировать, уплотнять землю и двигаться вперед. Затем просто нажмите красную кнопку, чтобы остановить машину.

Запуск бензиновой виброплиты

Бензиновая пластина Wacker — более профессиональная и эффективная машина. Чтобы правильно запустить его, необходимо выполнить несколько шагов:

1. Откройте воздушную заслонку. Переместите рычаг воздушной заслонки на задней части машины вправо, чтобы открыть топливный кран.Если вы запускаете двигатель на холоде, вам необходимо настроить воздушную заслонку следующим образом. Однако, если вы запускаете прогретый двигатель, вам может не понадобиться использовать воздушную заслонку, или вам может потребоваться только частично открыть воздушную заслонку.
2. Установите переключатель «ВКЛ. / ВЫКЛ.» На боковой стороне машины в положение «ВКЛ.».
3. Убедитесь, что дроссельная заслонка сбоку машины установлена ​​в положение холостого хода. Это означает, что при запуске двигателя компактор не сразу заводится при полной вибрации и не движется вперед.
4. Возьмитесь за ручку управления одной рукой, а другой рукой возьмитесь за пусковой шнур. Затем потяните за шнур стартера, пока не почувствуете сопротивление двигателя. Дайте тяговому шнуру вернуться в исходное положение. Повторяйте этот шаг, пока двигатель не запустится. (Двигатель должен запуститься после 2 или 3 рывков. Если машина не запускается после 6 или 7 попыток, дважды проверьте, правильно ли вы выполнили процедуру запуска. Если проблема не проясняется, позвоните нам) .
5. После запуска двигателя закройте воздушную заслонку с помощью рычага воздушной заслонки (или только частично закройте ее, если требуется).
6. Установите рычаг дроссельной заслонки в полностью открытое положение. После этого пластинчатый уплотнитель усилит свои вибрации и начнет двигаться вперед. После этого он готов к использованию.

Использование пластины Wacker

  • Работа полосами. Как только дроссельная заслонка будет полностью открыта, пластина Wacker начнет двигаться вперед из-за собственной вибрации. Используйте ручку управления, чтобы направлять и маневрировать пластиной Wacker по прямой полосе по площади поверхности. После того, как вы закончили полосу вдоль области, которую хотите уплотнить, просто разверните машину и переместите ее по другой полосе рядом с областью, которую вы только что покрыли.Возможно, вам придется пройти по области несколько раз перпендикулярно предыдущему проходу, чтобы правильно уплотнить область.
  • Остановите пластинчатый уплотнитель. После того, как вы закончите уплотнение площади, вы можете выключить машину. Для электрической виброплиты просто нажмите кнопку Off. Для бензиновой виброплиты выполните следующие действия:
  1. Установите дроссельную заслонку обратно в положение холостого хода. Это уменьшит вибрацию и остановит движение машины.
  2. Дайте двигателю поработать на холостом ходу на пару минут, чтобы машина успокоилась.
  3. Установите переключатель «ВКЛ / ВЫКЛ» в положение «ВЫКЛ».
  4. Закройте воздушную заслонку, если она оставалась частично открытой.

Советы по использованию пластинчатого уплотнителя

  • Когда виброплита не используется, храните ее в сухом и безопасном месте, например в сарае или гараже.
  • Используйте только бензиновые и дизельные Wacker плиты на открытом воздухе в хорошо вентилируемых помещениях.Никогда не используйте их в помещении или в замкнутом пространстве. Для использования внутри помещений используйте электрическую пластину Wacker.
  • После использования очищайте машину в конце каждого дня, а не в конце периода аренды.
  • Регулярно проверяйте уровень топлива и при необходимости доливайте бак.
  • Никогда не заправляйте виброплиту топливом при горячем или работающем двигателе. Перед заправкой выключите машину и дайте двигателю остыть.
  • Никогда не толкайте оборудование за допустимые пределы.Если вам нужна машина с большей производительностью, свяжитесь с нами, и мы сможем предоставить вам подходящее оборудование.
  • В зависимости от области применения и условий грунта вам может потребоваться несколько раз использовать пластинчатый уплотнитель на участке перед началом строительства. Вы можете делать дополнительные проходы под углом, перпендикулярным предыдущему проходу, чтобы уплотнить область наиболее эффективно. Возможно, вам потребуется добавить больше хардкора между каждым приложением, а затем сжать этот свежий хардкор.

Альтернативы пластине Wacker

Плиты Wacker — не единственный тип уплотнителей. В то время как плиты Wacker работают только в прямом движении, доступны также передние и обратные виброплиты, у которых есть переключатель, который позволяет им работать как в прямом, так и в обратном направлении. Также доступны траншейные трамбовки — они имеют меньшую пластину, которая перемещается вверх и вниз для уплотнения почвы. Меньший размер плиты означает, что эти машины можно использовать в ограниченных пространствах, например, для засыпки траншей.Они также передают энергию более непосредственно, чем плиты Wacker, поэтому отлично подходят для уплотнения более связных грунтов с более высоким содержанием глины. Ручные трамбовочные балки также можно использовать для уплотнения небольших участков земли для выполнения основных домашних работ — они имеют прочную пластину на конце шеста, которую вручную утрамбовывают к земле для ее уплотнения.

Нужно ли использовать пластину Wacker?

Если вы строите что-либо на участке земли или кладете бетонную плиту на землю, вам потребуется использовать плиту Wacker или другой тип уплотнителя.Профессиональные подрядчики никогда бы не построили конструкцию без должного уплотнения земли, чтобы обеспечить прочную и прочную поверхность. Пластинчатые уплотнители предлагают наиболее эффективный способ уплотнения почвы, твердых пород или гравия перед началом работы своими руками или небольшими строительными работами. Если вам не удастся уплотнить землю должным образом, внутренний дворик или подъездная дорожка просто не прослужат долго — почва или гравий могут просесть, вызывая наклон и трещины в конструкции. Зимой вода попадет в воздушные карманы, замерзнет, ​​а затем расширится, что приведет к дополнительным проблемам с растрескиванием.Вот почему так важно использовать тарелку Wacker.

Прокат тарелок Wacker

Компакторы для плит — это дорогостоящее оборудование для покупки. Если вам просто нужна пластина Wacker для разовой работы своими руками или просто для нескольких профессиональных работ, гораздо разумнее нанять пластину Wacker, чем покупать ее самостоятельно. У нас есть прокат Wacker Plate по всей стране. В наш ассортимент входят уплотнительные плиты 320 мм и уплотнители плит 400 мм, а также электрические плиты Wacker 380 мм. Мы также предлагаем в аренду передние и обратные виброплиты и траншейные трамбовки.Вы можете заказать прокат тарелок Wacker онлайн или по телефону с нашей командой по найму, а затем либо забрать машину в вашем местном магазине в начале аренды, либо мы можем доставить ее вам.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
