Освещение в бане имеет большое значение, особенно для парилки, так как естественного освещения чаще всего нет. Чтобы сделать это правильно, нужно следовать ряду рекомендаций, так как условия эксплуатации сильно отличаются от стандартных и любые нарушения могут привести к короткому замыканию или даже пожару. По статистике, пожары в банях чаще всего возникают именно из-за некачественной или неправильно проложенной электропроводки.

Свет в парилке должен быть не только комфортным, но и безопасным, так как оборудование эксплуатируется в экстремальных условиях.

Требования безопасности

Все нормы для бань и саун изложены в ГОСТ 50571.12-96, СНиП II-Л.13-62, а также в седьмой редакции ПУЭ (глава 7). Для удобства понимания в этом разделе собраны основные требования:

1. Электропроводка может быть выполнена как закрытым, так и открытым способом. Первый подходит для деревянных строений и для случаев, когда поверхность уже была облицована отделкой. Для проводки используется кабель-канал или ПВХ-труба, а металлические трубы и другие элементы, проводящие ток, запрещены.
2. Лучше всего использовать кабель, выдерживающий нагрев не менее чем до 170 градусов. Подходят медные варианты РКГМ, ПРКС, ПВКВ, ПРКА. Также можно использовать одножильный или многожильный ПМТК, рассчитанный на работу при температуре до 200 градусов. Из зарубежных аналогов подойдет OLFLEX HEAT 205, предназначенный для использования в саунах. Что касается других помещений в бане, где температура не такая высокая, то там подойдет ВВГнг-LS.

   Один из вариантов кабеля, применяемого для прокладки в саунах и парилках.

3. Не используйте кабель с металлическими элементами в оплетке, так как из-за влажности и температуры они быстро начнут ржаветь. При открытом способе прокладки до горючей поверхности должно быть не менее 10 мм. Обязательно используйте негорючую прокладку, выступающую с обеих сторон на сантиметр.
4. Розетки, выключатели и распределительные коробки строго запрещены в парилке . Их необходимо вынести за пределы помещения и разместить в наиболее удобном месте, чтобы было легче провести кабель.
   Все металлические элементы (корпус печи, лампа и др.) должны быть заземлены, а здание должно быть оборудовано молниезащитой.
5. В распределительном щите должны быть размещены автоматические выключатели для защиты от короткого замыкания и УЗО. Выбирайте УЗО так, чтобы ток срабатывания не превышал 30 мА, а лучше — 10 мА.

   Устройство защитного отключения (УЗО)

6. Не прокладывайте кабель над плитой. Место лучше выбрать подальше от плиты. Провода можно соединять с помощью контактных площадок, пайки, специальных гильз или сварки. Запрещается использовать скрутку, так как в сложных условиях такое соединение не обеспечивает необходимой надежности.
7. При подборе мощности оборудования учитываются нормы освещения для разных помещений бани. В парилке, раздевалке, комнате отдыха и душевой минимальный уровень — 75 лк, если есть бассейн, то там норма от 100 лк и выше.
8. Если естественного освещения в помещении нет естественного освещения, стоит оборудовать аварийное освещение, которое позволит безопасно покинуть помещение в случае отключения электроэнергии на основной линии.
9. При прокладке кабеля через стену необходимо вставить кусок металлической трубы. Это необходимо для предотвращения повреждения кабеля при деформации стены.
10. При выборе светильников и розеток для всех помещений учитывайте условия эксплуатации. Для помещений с повышенной влажностью выбирайте модели с классом защиты IP65 или выше. В раздевалках или коридорах можно использовать стандартное оборудование.

    Герметичный термостойкий светодиодный светильник для помещений с температурой свыше 100 градусов.

Кстати! Чтобы не прокладывать проводку в парилке, можно провести ее в смежные помещения и в местах расположения осветительных приборов сделать отверстия в стене для подключения. В этом случае вам не придется защищать кабель, работа значительно упростится.

Какое напряжение лучше для влажных помещений

Свет в парилке должен быть не только функциональным, но и безопасным. Необходимо обратить внимание на выбор подходящего напряжения, есть несколько вариантов:

1. Однофазное напряжение чаще всего используется для основного электроснабжения всех помещений 220 В. Это самое распространенное решение, которое подходит и для освещения в парилке при соблюдении нескольких условий: защита с использованием дифференцированной автоматические выключатели и УЗО, заземление по системе TN-C-S. Также обязательно наличие EMS (системы выравнивания потенциалов).
2. Если вы используете мощное электрооборудование с большим энергопотреблением, подойдет трехфазный ввод. Этот вариант используется для питания котлов, теплых полов, насосов и т. д. А требования к освещению в парилке такие же, как и к однофазным.
3. Однофазный редукционный вариант используется для освещения. Если запустить в сауне свет, который работает на 12 или 36 вольт, то уровень безопасности для человека будет во много раз выше . Это наиболее предпочтительное решение, для которого вам понадобится понижающий трансформатор. Его следует устанавливать в распределительном щите или в помещении с нормальным уровнем влажности, в душевых и парилках монтировать нельзя. Если реализовать такой вариант не только во влажных помещениях, но и в комнате отдыха, коридоре и предбаннике, то можно сэкономить на электричестве.

При использовании низкого напряжения в систему добавляется понижающий трансформатор.

Помимо освещения от низковольтной линии может работать другое оборудование. При необходимости также могут быть установлены розетки.

Какие светильники подходят для парилки

Первое, что нужно запомнить, это простое правило: Светильники в парилке нельзя размещать на потолке . Их всегда монтируют на стену с зазором не менее 30 см от потолка. И их надо размещать в третьей зоне, во второй зоне можно поставить только светильник, проще ориентироваться по схеме.

В первой зоне запрещается ставить осветительные приборы и прокладывать кабели.

Необходимо запомнить несколько простых рекомендаций:

1. Подсветку второй зоны можно осуществить с помощью светильников с термостойкостью от 50 градусов. Но лучше ставить варианты, выдерживающие высокие температуры, чтобы не было никаких проблем.
2. В третьей зоне находится основное освещение, и выбирать следует только светильники с уровнем водонепроницаемости не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагрев до 125 градусов.
3. При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше выдерживают жару. Пластиковые основания – не лучшее решение для парилки с колебаниями температуры и влажности.

   Лучшим решением для парилки или сауны станут светильники на керамической основе.

4. Плафон может быть изготовлен из матового стекла или термостойкого полимерного материала. Обычно между плафоном и корпусом для герметичности ставится силиконовая прокладка.

Из видео вы узнаете, можно ли использовать светодиодные лампы в ванне.

Что касается источников света, то тут может быть несколько вариантов. Все они хорошо зарекомендовали себя, поэтому выбирать нужно исходя из особенностей парилки и бюджета:

1. Лампы накаливания. — Традиционный вариант, используемый до сих пор. Они потребляют много электроэнергии, служат недолго, зато стоят дешево. Обычно в светильники нельзя ставить лампочки более 60Вт, поэтому свет получается не очень ярким, оттенок желтого, близкий к натуральному.
2. Галогеновые варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит. Они отличаются качеством света и могут работать как от стандартного, так и от пониженного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует покупать светильники в термостойком исполнении.
3. Люминесцентные лампы позволяют обустроить комфортное освещение в сауне или парилке, поскольку имеют разные варианты яркости и свечения с минимальным показателем мерцания. Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и тепла.
4. Светодиодные светильники ранее не применялись в парной, так как плохо переносили экстремальные условия. Но сейчас есть модели, которые специально рассчитаны на высокие температуры, необходимо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электроэнергии, дают мягкий рассеянный свет и работают от низких напряжений.
5. Оптоволоконные системы освещения считаются одними из лучших для парилки. Они состоят из прожектора и длинных светопропускающих элементов, которые размещены в нужных местах и ​​дают комфортный свет. Вариант сложнее в установке и намного дороже других решений, но выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парной можно сделать эффект звездного неба.

Обзор цен на популярные светильники для ванны.

Варианты размещения светильников в ванне

Здесь все зависит от помещения, так как есть несколько видов с разными условиями эксплуатации. Следует отметить, что везде можно ставить светильники с наивысшим уровнем защиты. Основные характеристики:

1. В парной лучше всего размещать светильники на стене или в углах. При выборе места учитывайте безопасность, оборудование не должно мешать людям. Если помещение небольшое, то имеет смысл разместить источник света в деревянном каркасе, чтобы его точно никто не трогал. Освещение в ванне может располагаться внизу стены или под полками, если они не сплошные и пропускают свет.

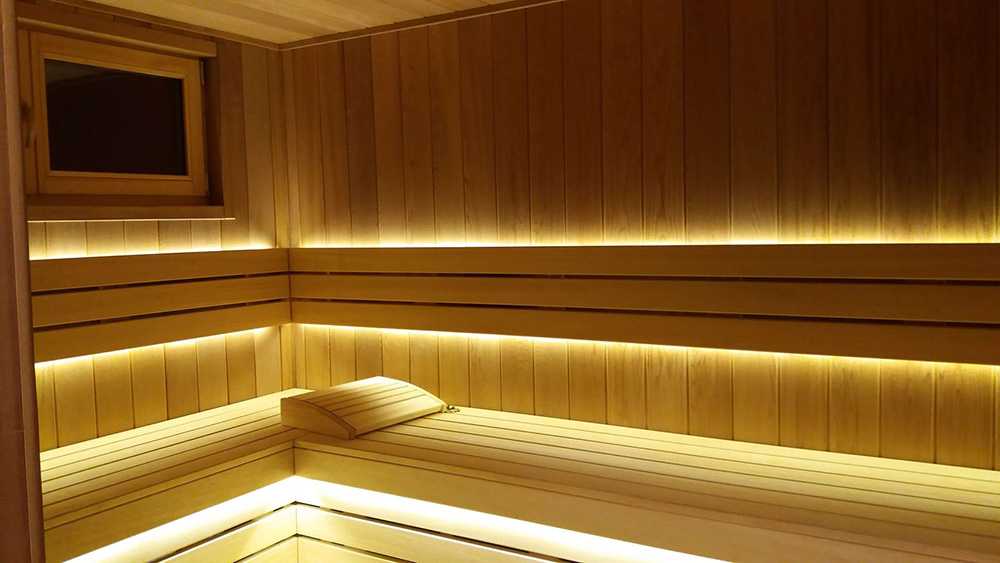

   Источники света в парилке могут располагаться за спинкой сиденья или под ним.

2. Для душа выбирайте светильники с высокой степенью защиты от влаги, они должны выдерживать даже прямую струю воды. Но лучше ставить их так, чтобы поверхность меньше брызгала и при этом в кабинках и в других частях помещения свет был нормальный. Допускается крепление оборудования как на стены, так и на потолок.
3. В прихожей люди раздеваются, есть зеркала, розетки для электроприборов. Ограничений по оборудованию нет, можно разместить светильники на стенах, использовать точечное освещение или повесить посередине люстру или световое панно.
4. Для освещения комнаты отдыха выбирайте исходя из комфорта и дизайна. Это может быть любая модель – от классических люстр до светодиодных лент. Стоит только помнить, что для неотапливаемых помещений лучше не использовать люминесцентные лампы, так как они плохо работают при температуре ниже 5 градусов.

В коридоре и перед входом лучше поставить светильники, рассчитанные на открытый воздух. Чтобы свет на улице работал недолго и включался только тогда, когда во дворе есть люди, проще всего поставить датчик движения.

Этапы монтажа электроосвещения

Необходимо сделать не только свет в парной, но и создать в бане полноценную и надежную систему электроснабжения. Поэтому для простоты работу следует разбить на этапы и выполнять их один за другим.

Подготовка

Еще до установки необходимо провести ряд подготовительных работ. Их перечень и сложность могут различаться. Но чаще всего процесс состоит из таких действий:

1. Подведение силового кабеля к ванне. Обычно используется воздушная линия, кабель крепится к специальному кронштейну на стене, высота расположения должна исключать случайный контакт людей и животных. Второй вариант – подземная прокладка, он намного безопаснее, но и сложнее. Вам придется копать траншею, чтобы проложить кабель в трубе ПНД, но вы можете вывести его прямо в комнату ниже расположения распределительного щита.

   Чаще всего для подключения ЛЭП требуется вызов электрика из энергоснабжающей организации.

   Схема прокладки кабеля через наружную стену.

2. Чертеж проекта. Чем детальнее и точнее схема, тем лучше. Необходимо указать все линии, которые потребуются, это может быть освещение через понижающий трансформатор, розетки, бойлер, теплый пол, электрокотел и т. д. Также необходимо предусмотреть заземление. На каждую ответвленную цепь следует поставить автоматический выключатель и УЗО для обеспечения безопасности.

   Пример проекта в бане с котлом и теплым полом, освещение выполнено через трансформатор на 12 В.

3. Расчет необходимых комплектующих и материалов. В первую очередь определитесь какой кабель и сколько вам нужно, все зависит от мощности оборудования. Если будет котел, стоит прочитать инструкцию, там указано оптимальное сечение кабеля, которое следует использовать для его подключения. Самый простой способ составить список всего необходимого. Не забудьте о распределительных коробках и гофрированном или кабельном канале – это зависит от способа монтажа.
4. Купите все необходимое для работы. Кабель и другие товары, измеряемые в погонных метрах, лучше брать с запасом, чтобы исключить ситуацию, когда не хватит нескольких десятков сантиметров. Выбирайте качественные комплектующие, не экономьте на этом. Подготовьте необходимые инструменты, здесь все зависит от специфики монтажа.

Стоит заранее сделать проект по установленной форме и согласовать его с надзорной организацией.

Прокладка и подключение кабелей

Выберите место расположения электрощита, лучше всего поставить его в сухом помещении возле входа. Размер выбирается в зависимости от количества автоматических выключателей и УЗО, которые нужно будет поставить. Иногда имеется еще и понижающий трансформатор. Лучше всего, если шкаф будет заперт, чтобы защитить его от детей. Работа выполняется следующим образом:

1. Панель монтируется на высоте 140-180 см от пола. Силовой кабель наматывается через отдельный автоматический выключатель, который при необходимости может отключить все потребляемую мощность. Далее устанавливаются все автоматические выключатели и УЗО, их легко можно закрепить на специальной рейке. Можно наклеить наклейки с указанием назначения того или иного варианта, чтобы не перепутать.

   Размер распределительного щита зависит от количества устанавливаемых автоматических выключателей и УЗО.

2. Сделайте отметки на стенах, чтобы увидеть, как будет проходить кабель. Также отметьте расположение выключателей, светильников и распределительных коробок.
3. Если использовать скрытый вариант укладки, то сделать строглырку перфоратором и болгаркой с диском по бетону. Вы также делаете вырезы для розеток, выключателей и распределительных коробок, для этого проще всего использовать специальные сверла подходящего диаметра. В скважинах кабель проложен с использованием гофрированного ПВХ.

   Пример закладки в щель.

4. При открытом способе укладки на поверхность закрепляют гофрированной лентой или кабелем-каналом с соблюдением всех условий. Коробки, выключатели и розетки могут быть накладными или встроенными.
5. Выполняйте кабельные соединения только в распределительных коробках. Лучше всего для этой цели использовать влагостойкие колпачки или клеммы. Это самое простое и надежное решение, позволяющее соединить провода даже без особого опыта.

   Специальные водонепроницаемые колпачки для соединения проводов – идеальное решение для влажных помещений.

6. В точках подключения всех потребителей энергии оставляйте концы достаточно длинными, чтобы их можно было соединить, не натягивая кабель.

Не забудьте про заземление, к цепи которого подключается электрощит и все элементы, которые в этом нуждаются.

Монтаж и проверка освещения

После прокладки проводов можно переходить к финальным работам. Здесь все достаточно просто:

1. Подключайте светильники, розетки и выключатели с накладками или герметичными колпачками, если они стоят в помещении с повышенной влажностью.

   Пример правильного соединения проводов в распределительной коробке.

2. Подходящим образом закрепите оборудование на стене или потолке. Главное, прочно зафиксировать элементы, чтобы они не упали.
3. Подключите блок питания и проверьте работу всех ламп и розеток.

   Проверьте гнезда индикаторной отверткой.

4. Позвоните представителю компании, проводящей электрические испытания, чтобы проверить все показания и выдать разрешение на использование. Это единственный способ убедиться, что все сделано правильно.

Для быстрого монтажа и демонтажа деревянного каркаса можно использовать простую систему винтов с кольцом и саморезов, как в примере на фото.
