Как собрать дверной глазок схема: дверной глазок с видеокамерой и монитором, обзор GSM и IP устройств для входной двери, установка глазка для видеонаблюдения

Опубликовано

Содержание

Дверной глазок: разновидности, устройство, принцип действия

Дверные глазки электронного типа считаются своего рода новинкой, которая недавно появилась на современном рынке. Если использовать такое оборудование для двери, то можно произвести дополнительную охрану жилища за счёт наличия специальных функциональных качеств.

Вмонтированный глазок

Само по себе дверное полотно это конструкция, которая выполняет не только разделительную функцию для помещения, но и защищает его от проникновения нежелательных гостей. Многие считают, что если толщина дверного полотна больше, то оно прочнее. А значит лучше защитит помещение. В некоторых случаях хозяева квартиры обязаны знать, что происходит за их установленной дверью. Рассмотрим такие случаи:

  • За дверным полотном откликаются посторонние звуки;
  • Некто звонит в дверь и молчит после этого.

Распространённым методом обзора происходящего за входной дверью становится установка глазка. Дверные глазки использовались ещё в 60-е годы прошлого века.

Изобретён был глазок для установки на дверь учёным из Америки по имени Роберт Вуд. Изначально виды дверных глазков были примитивными. Первый из них имел название «рыбий глаз». Только по прошествии времени устройство дверного глазка стало использоваться для оборудования дверей в домах или же квартирах.

Из чего состоит устройство?

Внимание! В настоящее время дверные глазки приобретают без проблем, так как ассортимент, который предложен для покупателя настолько широк, что каждый подберет устройство по индивидуальным особенностям.

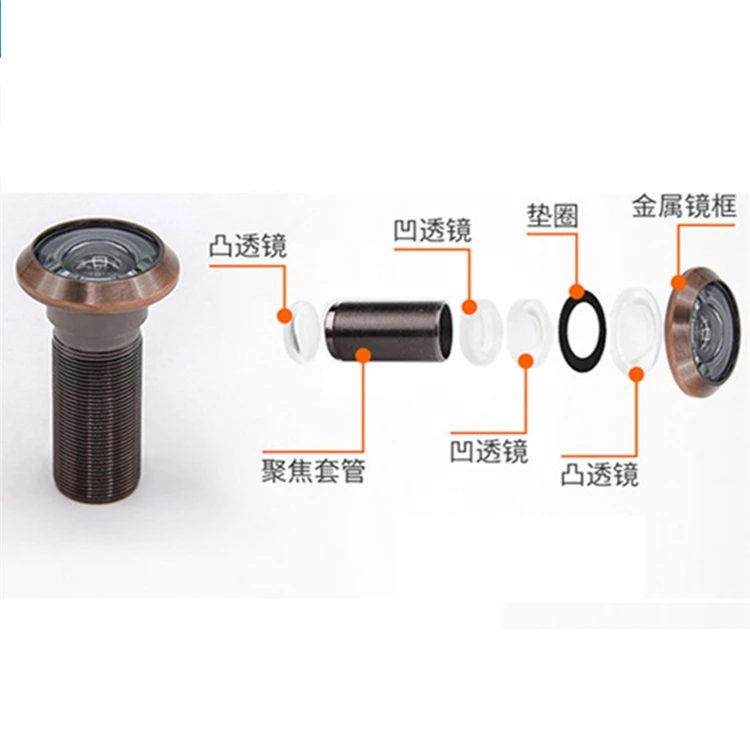

Чтобы лучше разобраться с устройством рассмотрим его основную конструкцию:

  • Линза, которая выведена наружу;
  • Рейка внешнего направления;
  • Элементы при помощи, которых происходит фиксация основной линзы;
  • Крепёжные внутренние элементы;
  • Внутренняя линза;

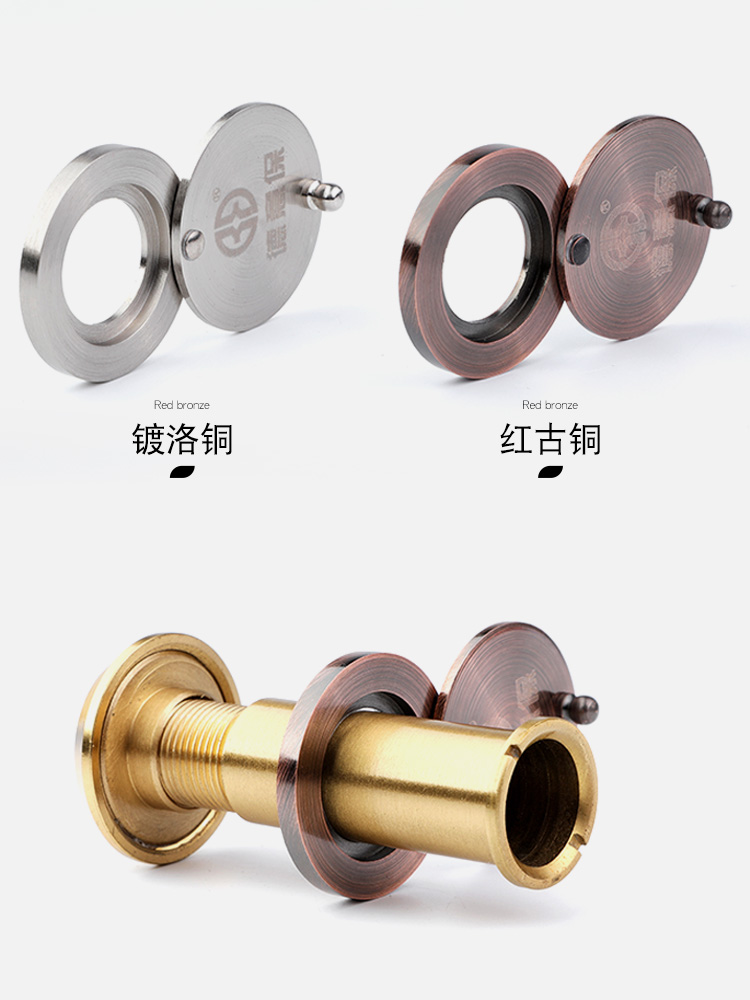

  • Заслонка (всё зависит от комплектации, этот элемент не обязательный).
Вариант с заслонкой

Основные аспекты, на которые обращают внимание при выборе дверного глазки обычные и панорамные

  • Внутри своего устройства дверной панорамный глазок имеет линзы в количестве до 15 штук. Необходимое количество зависит непосредственно от корпуса. Но есть и индивидуальные факторы, на которые обращают внимание в процессе выбора:
  1. Угол для произведения обзора. Зачастую этот показатель должен соответствовать площади, которую просматривают при помощи глазка. Таким образом получают максимальную эффективность и уровень безопасности. Помимо этого при помощи линзы чётко просматривается лицо того, кто стоит за дверью;
  2. Что же касается предпочтения оптимальному показателю, то он составляет 180 градусов для обзора. Некоторые производители, чтобы убрать небольшие недоработки, которые имеет глазок 180 градусов сделали его 200 градусов. Но таких моделей в настоящее время не так много, поэтому оптимальным углом для просмотра всей площади всё же становится 180 градусов.
  • Существенным фактором при выборе глазка для дверного полотна становится определение ширины створки. Если рассматривать стандартные показатели, то выделяют три распространённых варианта:
  1. Конструкция стандартного типа. Такой тип используется для дверного полотна со стандартной толщиной;
  2. Удлинённый вариант. Толщина больше прописанного стандарта;
  3. Длинный вариант. Такой глазок устанавливают, если дверное полотно имеет толщину больше 10 сантиметров.
  • Распространёнными становятся устройства со стандартными параметрами. Такие виды используются для полотна из массива или металла. Что же касается регулировки, то она производится при помощи специальной резьбы, которая есть у каждого глазка в стандартной комплектации.

Внимание! Если в последующем производится утепление дверного полотна, то длины такого глазка будет мало.

  • Мало правильно закрепить оборудование, нужно еще учесть ширину и диаметр, который имеет конструкция. А всё из-за того, что если диаметр и конструкция не совпадут по параметрам, то видимость сильно исказится.
  • Материал, который применяется в процессе изготовления, становится решающим в процессе установки и выбора. Если подобрать неправильный материал для производства, конструкция долго не проработает. Чаще применятся два основных типа материала для производства: пластик или металл. Что касается металла, то он,конечно, долговечный и на него не влияют внешние факторы. Если же обратить внимание на пластик, то он с течением времени поддается деформации или трескаться. Разрушается материал и происходить это может из-за перепадов температур;
  • Материалы, из которых происходит изготовление смотровых линз, тоже играют весомую роль в полном функционировании всего оборудования в целом. Конечно же, качество такого материала влияет и на стоимость глазка в его полной комплектации. Если рассматривать материалы, которые применяются для таких целей, то выделяют следующие: пластик, обыкновенное стекло или же оптика, которая используется также в производстве очков.
Глазок из пластикового материала

Как выбрать дверной глазок? Основные разновидности и модели

  • Панорамный вариант. Первым аспектом, по которому такой вариант отличают от остальных становится то, что комплектация устройства оснащена двумя линзами. При помощи такой конструкции линза имеет возможность принимать большое количество световых потоков и после этого происходит подача панорамного изображения. Чтобы просмотреть изображение не обязательно находиться напротив глазка или вплотную к нему;
Панорамный вид
  • Глазок пуленепробиваемого типа. Функциональные действия устройства понятны, исходя из названия. То есть собрать такую конструкцию могут для тех полотен, которые нуждаются в дополнительной защите. Такой глазок устанавливают, чтобы получить наивысшую степень безопасности;
  • Потайной тип. Чаще такой вариант маскируют под гвозди, которые находятся в отделочном материале полотна. Зачастую этот вариант своего рода камера микро типа. То есть снаружи считывающее устройство, а на внутренней записывающее;
  • Вид, используемый для двойного дверного полотна. При помощи такого типа просматривают площадку, не открывая при этом внутреннюю дверь. В основе конструкции имеет две основные части;
  • Перископический глазок. У такого варианта оборудования находится объектив, а также окуляр на разных уровнях. Чаще использование такого устройство происходит в помещении, где есть маленькие дети из-за того, что возможно части комплектации расположить на удобном для обзора уровне.
Перископический тип

Монтаж дверного глазка

Чтобы произвести монтаж такого защитного оборудования не нужно иметь никаких специальных навыков. Если в двери уже установлен глазок и его следует заменить, то изначально разберитесь с вопросом: как можно снять старый глазок с двери? Это просто – конструкция изымается из отверстия. Если же отверстия нет, то его предварительно просверливают в полотне.

  • Перед тем как просверлить дырку, выберите место, где расположится устройство. Сделайте на этом месте метку при помощи строительного скотча;
  • После этого с одной и второй стороны сделать дырки необходимого диаметра;
  • С внешней стороны поместите наконечник, на котором расположен объектив, а на внутренней стороне монтируется «регистратор».

Положительные и отрицательные качества, которые имеет дверной глазок

  • При помощи оборудования такого типа без открывания дверного полотна просматривается площадка, которая находится за закрытой дверью;
  • Большой ассортимент устройств, при помощи которого подбирают любой индивидуальный вариант.

Если рассматривать всё вышесказанное, то можно сказать, что дверной глазок был и является универсальным устройством, при помощи которого производится дополнительная охрана помещения. С подробным обзором ознакомьтесь в нашем видео.

Проголосовали более 281 раза, средняя оценка 5

Регулировка глазка входной двери в квартиру. Установка глазка в металлическую дверь

Думаете, что установить дверной глазок сложно? Накопленный опыт позволяет мне утверждать, что эта работа по силам даже неопытному мастеру.

Я расскажу, как выбрать качественное оборудование и дам инструкцию с иллюстрациями, которая позволит справиться с работой даже тем, кто ни разу не ставил глазок в дверь.

Главный элемент обычных глазков — широкоугольная линза «рыбий глаз», которая обеспечивает качественный обзор пространства. У электронных вариантов используется камера.

Для начала разберем, какие типы глазков бывают:

ИллюстрацияОписание

Стандартный глазок двери . Этот вариант отличается простотой и состоит из двух частей — наружной и внутренней, которые скручиваются между собой. В конструкции может присутствовать крышечка, чтобы закрывать отверстие от проникновения света.

Панорамный дверной глазок . Его отличительная особенность — объектив, поделенный на две линзы. Такая конструкция позволяет пропускать больший световой поток.

Чтобы видеть изображение, необязательно стоять вплотную, можно располагаться сбоку от конструкции.


Система для двойной двери . Это может быть как стандартный, так и панорамный вариант. Конструкция состоит из двух частей, при установке следует соблюдать особую точность, чтобы элементы совпадали.

Пуленепробиваемый вариант . Используется на пуленепробиваемых дверных полотнах, чтобы обеспечить надежность конструкции. По методике монтажа ничем не отличается от обычного варианта.

Глазок-перископ . Этот вариант идеален для тех, у кого есть маленькие дети. Смотреть можно как в обычном положении, так и внизу, что очень удобно, если нужно исключить вариант открывания двери незнакомым людям.

Система достаточно сложна в монтаже, поэтому чаще всего работу выполняют специалисты.


Видеоглазок электронного типа . Раньше варианты с видео требовали настройки сигнала для передачи его на монитор или телевизор. Современные технологии позволили сделать компактный и простой вариант, который без труда установит любой человек.

Если вы определились с типом, стоит разобраться с несколькими критериями, которые учитываются при выборе:

  1. Угол обзора . Чем он больше, тем лучше видно пространство перед входом. У дешевых вариантов угол равен 120 градусам, у более совершенных — 180 градусов. Самые качественные модификации имеют обзор свыше 200 градусов, это позволяет устранить искажения по границам изображения;

  1. Толщина дверного полотна . Тут может быть три варианта изделий:
  • до 60 мм;
  • до 100 мм;
  • свыше 100 мм.

Любой вариант глазка регулируется на 20-30 мм за счет резьбы. В некоторых моделях поставляются разные втулки, чтобы вы смогли подобрать оптимальное решение под свою дверь;

  1. Диаметр глазка . Этот показатель определяет, какого размера отверстие нужно сверлить. Если в новых конструкциях вы можете выбрать любой вариант, то при замене старых элементов проще всего выбирать изделия того же размера. Чаще всего диаметр внутренней части равен 20 мм;
  2. Материал изготовления . Оптика может быть пластиковой или стеклянной, цена первого варианта намного ниже, зато второй намного прочнее и долговечнее. Корпус может изготавливаться из пластика или металла, второй вариант предпочтительнее, хоть и стоит дороже.

Я расскажу про два варианта проведения работ: установку обычного глазка и варианта с видеонаблюдением.

Монтаж стандартного глазка

Мы разберемся, как производится установка глазка в металлическую дверь.

ИллюстрацияОписание этапа

Производятся замеры . Нас в первую очередь интересует толщина полотна, ос

Как установить дверной глазок в металлическую дверь самостоятельно. Как собрать дверной глазок схема. Как выбрать дверной глазок

Дверной глазок – простое и популярное устройство, обеспечивающее возможность идентифицировать посетителя. При его наличии нет надобности открывать дверь визитеру, только для того, чтобы его опознать, что намного безопасней. Большое разнообразие этих приспособлений позволяет найти оптимальный вариант и по функциональности, и по стоимости.

Дверной глазок: устройство

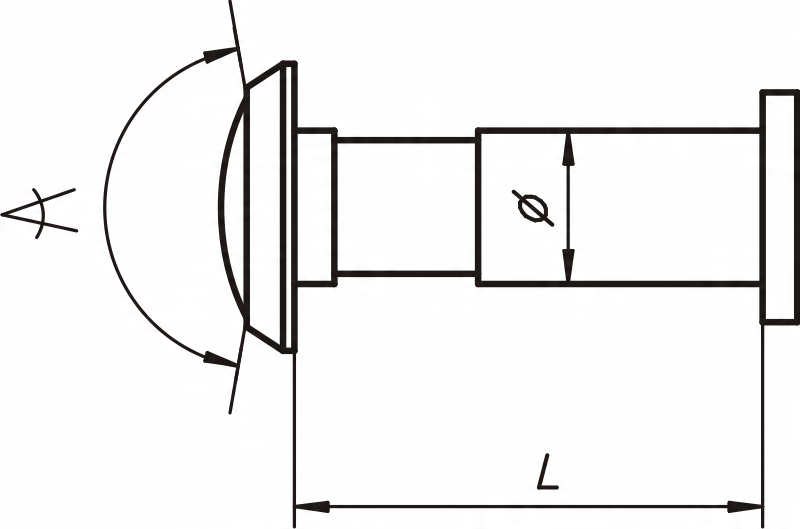

Как и всякий оптический прибор, он состоит из окуляра и объектива, помещенных в корпус – пластиковый или металлический. Для получения увеличенного изображения в приборе устанавливается специальный объектив – «рыбий глаз». А для полноценной светопередачи в корпусе размещаются линзы – от 2 до 15 шт. Количество последних определяется длиной корпуса.

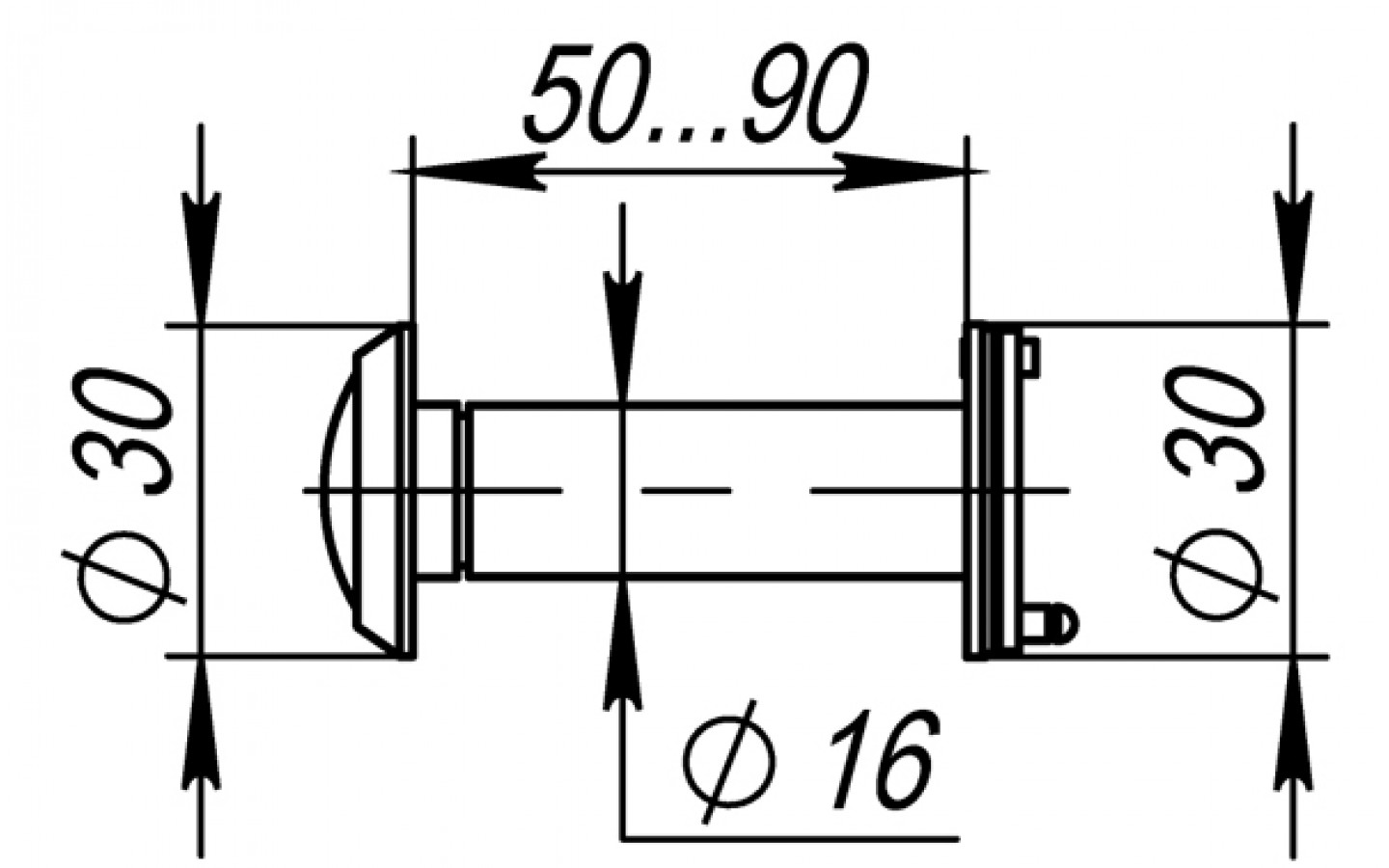

Так как дверное полотно может сильно отличаться по толщине, то и глазки выпускаются разной длины.

  • 30–55 мм – стандартная длина корпуса для обычной двери.
  • 55–100 мм – как правило, в моделях с такой длиной нуждаются двери с облицовкой или декорированные объемными деталями.
  • 100 мм и выше – сверхдлинные, для усиленных конструкций. Очевидно, что в этом случае количество линз будет максимальным.

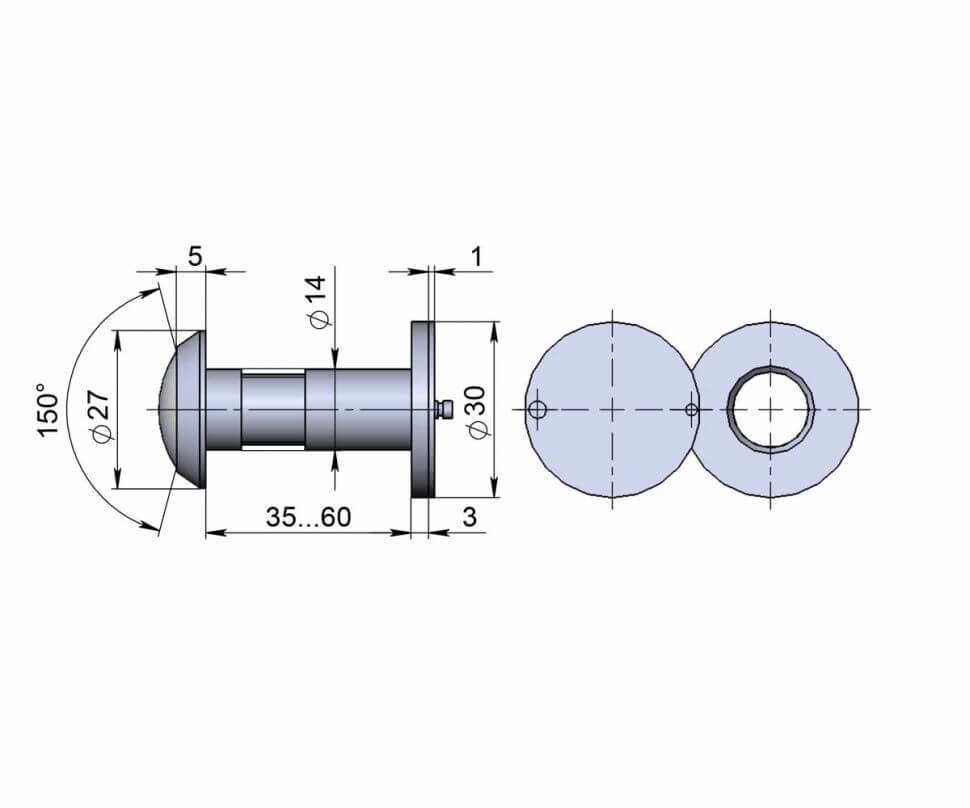

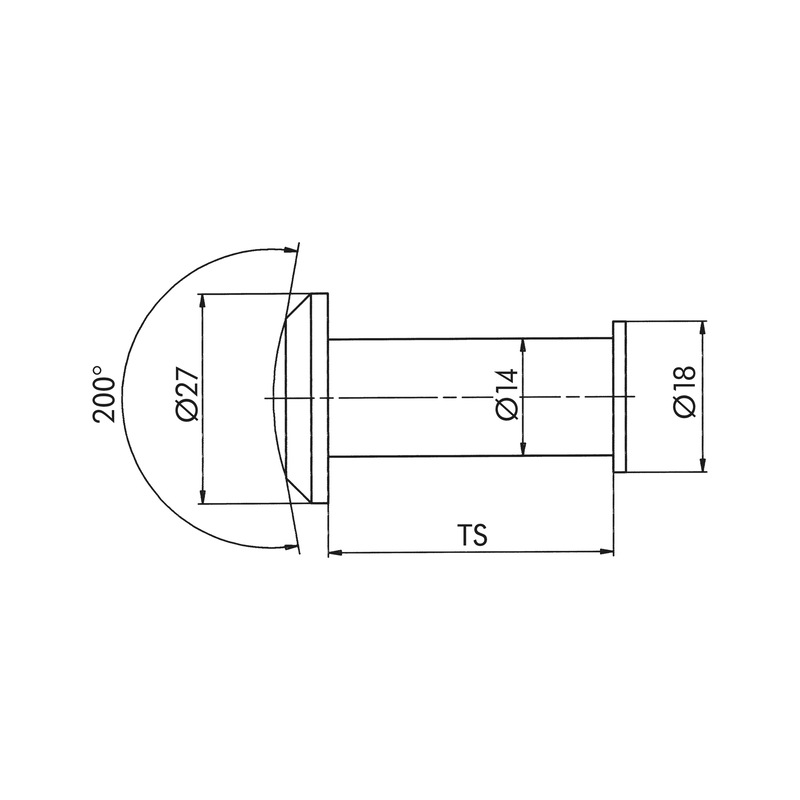

Диаметр корпуса колеблется от 13 до 16 мм и зависит от угла обзора, который обеспечивает прибор. Оптимальным полагается угол в 180 градусов, так как позволяет увидеть не только лицо визитера, но и достаточно большую часть площадки.

Линзы могут изготавливаться из стекла или пластика. Последний материал весьма доступен по стоимости, но отличается более низким показателем светопередачи и недолговечен – теряет прозрачность примерно через 3 года эксплуатации. Стекло, особенно используемое для изготовления очков, характеризуется куда большей прочностью и долговечностью. Изображение, получаемое посредством стеклянной оптической системы намного выше по качеству.

Материал и особенности устройства сказываются на стоимости изделия. Наиболее прочными и дорогими являются глазки из стекла и металла – в отдельных случаях для увеличения безопасности применяется дополнительная вставка из бронебойного стекла. Но такое устройство вряд ли стоит монтировать на дверь из МДФ в офисе. В то же время достаточно дешевый пластиковый глазок в металлической двери 3-го класса безопасности превратится в слабое звено, снижая показатели всего дверного блока.

Основные виды дверных глазков

  • Классический – объектив и окуляр находится на одной линии. Это самый распространенный и самый доступный по цене вариант, так как его устройство не требует никаких дополнительных решений. Выбирается в зависимости от толщины двери и желаемого угла обзора. Рекомендуется максимальный – 180–200 градусов, для того чтобы иметь возможность увидеть всю лестничную площадку. На фото – образец классического дверного глазка.

  • Перископический – состоит из одного внешнего фрагмента – объектива, и двух внутренних – окуляров. Установить конструкцию сложнее, так как передача изображению на второй окуляр осуществляется при помощи системы зеркальных линз. Обустраивается в случаях, когда в семье есть ребенок, который не в состоянии воспользоваться стандартным приспособлением. Первый окуляр монтируется на уровне глаз взрослого, а второй – для ребенка.
  • Потайной – устройство, в котором объектив располагается не на дверном полотне, а на торцах двери и замаскировано.

  • Панорамный – наиболее сложный в установке прибор, так как отличается большим диаметром корпуса и крупным окуляром. В его конструкции предусмотрены передающие линзы для правого и левого глаза, что обеспечивает очень широкий угол обзора.
  • Глазок с видеокамерой – вместе с собственно оптическим устройством монтируется небольшая камера для слежения за визитерами и записи.

Монтаж устройства в металлическую дверь

Технология процесса одинакова для любого типа дверного полотна – металлического, из массива дерева или шпонированного. Разница состоит в длительности процедуры, так как сверление дерева требует меньшей усилий, чем работа с металлом, и установить прибор в металлической створке сложнее. Так как металлическая дверь характеризуется большой толщиной, и как правило, отделана декоративными материалами, то при выборе следует обратить внимание на длину корпуса.

  1. Отмечается место установки – на уровне глаз или в верхней четверти створки.
  2. На уровне отметки наклеивается малярная или какая-либо другая клейкая лента, для того чтобы при работе не повредить отделку.
  3. Измеряется диаметр корпуса – по детали с внутренней резьбой, выбирается сверло с диаметром больше на 0,3-0,5 мм. Рекомендуется использовать винтовое.
  4. Высверливается отверстие требуемого диаметра, но таким образом, чтобы конец сверла не вышел насквозь, а только сформировал отметку на внешней стороне полотна. Затем с внешней стороны продолжается сверление. Таким способом можно избежать скола шпона или МДФ-облицовки.
  5. С внешней стороны следует установить объектив с наружной резьбой, а с внутренней – окуляр. Устройство свинчивается вручную. Для плотного соединения используется отвертка – она фиксируется в шлицы на оправе окуляра, и глазок легко завинчивается до упора.


На видео процесс установки дверного глазка представлен более подробно.

Подобрать замок на металлическую дверьВ настоящее время замки производятся практически во всех странах мира под брендами самых разных производителей.Как отреставрировать металлическую дверь. Данная процедура предполагает возвращение первоначального облика и фактуры, как поврежденной поверхности самих дверейЯсенево, Бирюлево, Тушино, Бутово, Чертаново, Теплый стан, Текстильщики, Строгино, Сокольники, Сокол, Медведково, Измайлово, Свиблово, Раменки, Печатники, Перово, Матвеевское, Отрадное, Орехово-Борисово, Новогиреево, Нагатино, Сабурово, Митино, Марьино, Марьина роща, Люблино, Лианозово, Лефортово, Коломенская, Кунцево, Кузьминки, Крылатское, Косино, Коньково, Кожухово, Ивановское, Зябликово, Братеево, Выхино, Жулебино, Гольяново, Бибирево, Аэропорт, Беговая, Царицыно, Автозаводская, Черемушки, Варшавская, Каширская, Домодедовская.

Зачем вызывать мастера, если врезать глазок можно самому.
Так считает большинство кто, когда-либо держал в руках слесарный или плотницкий инструмент, но не как специалист, а как любитель.
Если кому-то хоть раз приходилось заняться этим вопросом, то он обязательно скажет, что пусть все занимаются своим делом.

На сколько просто или сложно врезать глазок в дверь, если нет опыта.

Для начала разберемся и уточним, какая дверь и из какого материала она изготовлена.
Если дверь деревянная, то это одно, а если металлическая, то это уже совсем другое.
На первый взгляд может показаться что в металлическую дверь врезать глазок сложнее. Но вот тут как раз все может быть наоборот.

Трудность врезки глазка в металлическую дверь может заключаться только в прочности металла, а все остальное, скорее всего, пойдет как по маслу.
Да сверлить отверстие в толстом железе не легко, а кто сказал, что дверь из толстой стали.
Как правило, обычные входные двери изготавливаются из металла толщиной не более 2 мм.
Проделать отверстие под глазок в такой толщине не является серьезным препятствием для человека вооруженного современн

Видеоглазок своими руками из web-камеры, смартфона, планшета

Знать, кто пришел в гости и находится за порогом жилища, всегда было одним из наибольших интересов каждого хозяина. Во все времена для этого использовались множество средств.

Если брать во внимание обычную квартиру, то простейшим способом определения вида посетителей всегда был глазок. В сущности, это маленькое отверстие в двери, через которое видно лестничную площадку и коридор. Зачастую в него встраивается небольшой оптический окуляр, расширяющий поле зрения смотрящего, одновременно маскируя его действия. Изначальным прообразом такой системы стали маленькие закрывающиеся амбразуры на воротах замков и старинных городов, которые использовались для опроса и осмотра посетителей.

Развитие технологий позволило автоматизировать и процесс наблюдения. В современных дверных глазках встраиваются миниатюрные камеры, отправляющие изображение на рядом расположенные устройства воспроизведения. Кроме того, допускается объединение оборудования видеозахвата, через домашнюю вычислительную сеть, с остальной аппаратурой, размещенной в других местах. К примеру, не обязательно идти к двери, чтобы посмотреть на посетителя, достаточно включить отображение картинки с устройства захвата на компьютере, ноутбуке, планшете или телевизоре.

Установить видео наблюдение через глазок, своими руками, несложно и вполне доступно любому рачительному хозяину, беспокоящемуся о возможном посещении никому не нужных гостей.

Плюсы и минусы видеоглазков

Что касается минусов, — электронное средство наблюдения, подвержено тем же проблемам, как и обычный аналоговый глазок — его, попросту, можно прикрыть пальцем, исключив использование по назначению.

Все остальные предоставляемые возможности дают сильное преимущество в сравнении с классическими оптическими устройствами:

  • Возможность записи видео, поступающее с высокотехнологичного глазка, позволяет не только просматривать его, но и сохранять для последующего воспроизведения. Особенно подобная возможность может пригодиться в случае, если посетитель, не дождавшись хозяина, попытается выломать или вскрыть дверь.
  • Ночной режим, которым оснащены многие бытовые web-камеры, смартфоны и устройства захвата, выпускаемые промышленностью. Даже если в коридоре или на лестничной площадке темно — аппарат усилит яркость изображения, сделав его доступным для наблюдений.
  • Меньшая надобность в перемещениях — видео, с оборудования захвата, можно воспроизводить на планшетах, современных телевизорах, компьютерах и ноутбуках. Соответственно, для его просмотра не нужно куда-то идти, если кто-то позвонил в дверь, достаточно нажать кнопку на пульте ТВ или щелкнуть мышкой, чтобы выяснить внешний вид гостя.
  • Захват и воспроизведение звука. Многие современные web-камеры оснащены микрофоном. Если использовать их в качестве основы дверного глазка, можно не только получать изображение, но и звук. Очень хорошая функция для тех, кому лень или трудно физически идти к двери. Особенно она пригождается, если устройство позволяет осуществлять и обратную связь. Для чего в корпус камеры встраивается небольшой динамик (да, есть и такие модели, выпускаемые промышленностью). Тогда все общение с посетителем можно провести, не вставая с места. Кроме того, при записи будет сохранено не только изображение, но и сопутствующее звуковое сопровождение.

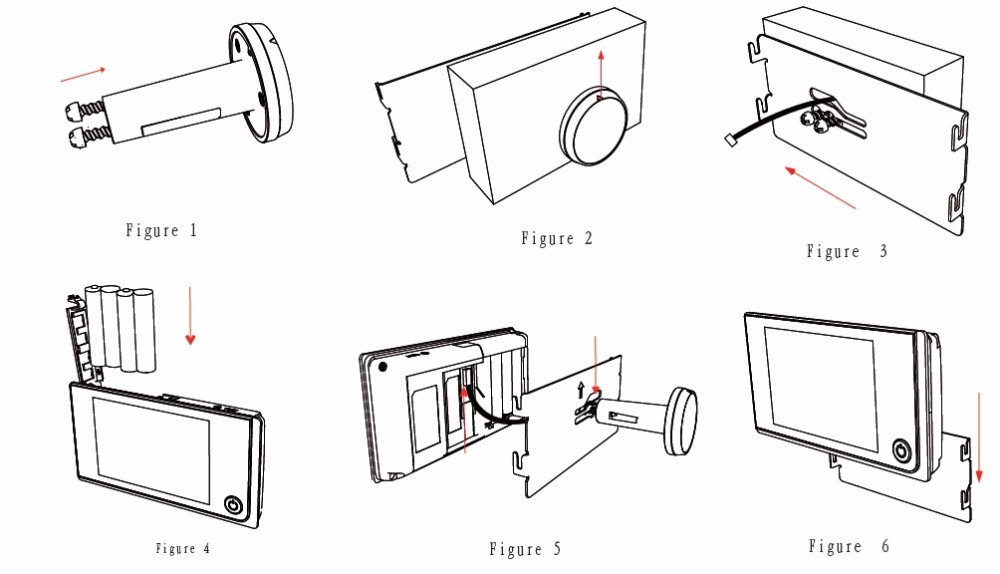

Установка оборудования

Собственно, монтаж производится или вместо обычного глазка, или путем сверления отверстия под формат корпуса устройства и установки его в предназначенное для этого место. Но не стоит забывать и о возможности размещения такой техники на стену рядом, с целью большего охвата площади обзора.

Есть небольшие нюансы в зависимости от того, какой вид устройств захвата будет использоваться. Выпускаемые промышленностью готовы сразу к установке. В их наборе находятся и крепления, и все необходимые запчасти. Самодельные, на основе телефона или планшета могут потребовать небольшой доработки для фиксации устройства захвата и самого аппарата. Также, может понадобиться изготовление оптической системы, как и в случаях применения web-камер.

Производимые промышленностью специализированные устройства захвата выпускаются двух видов — навесные и сквозные. Первые помещаются на внешнюю поверхность двери и соединяются с остальным оборудованием путем радиосигнала или контактным проводом (размещение которого нужно тоже предусмотреть, в случае использования аналогичных конструкций). Для вторых требуется сквозной канал через толщу двери. Собственно, последний делается и при монтаже остальных описываемых видов, включая самодельные на основе web-камер или телефонных устройств захвата.

Все сквозные типы промышленных поставляются в виде окуляра с длинной трубкой, соединяющей его с самой камерой. Зачастую конструкция разборная, чтобы можно было разместить одну ее часть с передней стороны двери, а вторую, связанную, с задней.

В случае использования web-камеры можно монтировать ее, как и снаружи двери, в своеобразном рассверленном пазу в ее поверхности, так и с внутренней стороны, соединив ее с обзорным отверстием с помощью простого окуляра. Фиксация всех частей устройства проводится с использованием силикона или термоклея.

Для применения в качестве устройства захвата телефона или планшета есть две возможности. Одна проще и не требует пайки, но сам основной аппарат будет подвержен постоянной вибрации при открывании и закрывании двери. Второй сложнее — нужно извлечь камеру из телефона, удлинить шлейф и соединить его с основным аппаратом. О нюансах последнего, будет рассказано далее. В остальном монтаж проводиться по следующим схемам.

Фиксация аппаратуры в приведенном случае производится также, как и в предыдущем, на силиконовый герметик или термоклей. Единственное замечание — крепить сам аппарат намертво при третьем варианте использования немного расточительно. Здесь хорошо подойдет обычный чехол, фиксация которого и осуществляется на шурупы или клей к поверхности двери. А уж в него и устанавливается сам телефон или планшет.

Важные характеристики устройств

Наибольшее значение для видеоглазков имеет мегапиксельное разрешение камеры. Чем оно выше, тем более четкой и яркой будет картинка. В принципе, для минимального качества достаточно и 0.3 mpx, но в таком случае нужно чтобы в подъезде было яркое освещение, иначе лица посетителя попросту не различить.

Что касается фокусного расстояния, — здесь оно требуется как можно более малым, для обеспечения охвата максимального поля зрения. Функции приближения — удаления по желанию, особой надобности в них для дверных глазков нет. Бонусом служит наличие ночного режима работы. К сожалению, последний сложно реализовать web- и телефонным камерам — нужно отдельно выводить светодиодную подсветку от аппарата на глазок. Здесь хороши некоторые официально производимые устройства, оснащенные подобной функцией.

Окуляры и фокусное расстояние

Основой 90 % самодельных устройств наблюдения служит окуляр. В самом простом варианте, это собирающая линза и трубка равная по длине фокусному расстоянию. Для применения в конструкциях, собранных своими руками, хорошо подойдут запчасти от обычного, аналогового глазка. Он разборный и от него необходима только часть, устанавливаемая на наружную поверхность двери.

В случае отсутствия готового, окуляр можно собрать и самостоятельно, взяв за основу маленькую линзу от канцелярской лупы или другого оптического устройства. Соединяющим тубусом для конструкции послужит любой кусок пластиковой или металлической трубки, или даже во много раз свернутый лист бумаги. Главное, чтобы диаметр канала прохождения света был равен или слегка большим, чем габариты самой линзы. Методом приклеивания термоклеем или силикатным герметиком она сама помещается внутрь корпуса будущего оптического устройства.

Самих каналов рекомендуется сделать два, чтобы один с небольшим усилием входил в другой. Ко второму крепится сама камера. Подобная конструкция выполняется с целью последующей тонкой настройки оптической системы. Слегка изменяя расстояния между линзой и устройством захвата можно добиться более точного сведения лучей света на приемнике, что окажет благотворное влияние на резкость и качество финального изображения.

В сущности, весь окуляр выполняется длиной равной фокусному расстоянию линзы. Это тот промежуток, в котором лучи проходящие через нее собираются в точку. И для использования камеры с окуляром, ее приемное отверстие должно находиться в месте схода светового потока. Определить само фокусное расстояние для каждой линзы достаточно просто — свет через нее, от яркого источника, направляется на лист бумаги. И перемещая саму оптику, добиваются сведения пучка в минимальный размер точки. Замеренный промежуток между линзой и результатом хода лучей и будет фокусным расстоянием для конкретной оптики.

Небольшие неточности в промежутке будут сглажены самой камерой, которая в своей основе достаточно сложное устройство, способное производить подстройку резкости и чувствительности.

Видеоглазок из web-камеры

Подключение web-камеры к устройству приема — классическое, через USB кабель, дополняя его удлинителем при нехватке расстояния. Вот только, для более удобного использования, желательно применять такую схему соединения с аппаратом поскромнее — телефоном или планшетом, размещаемым рядом с дверным проемом, внутри помещения. Для контакта с такими устройствами обычно используется переходник с полноформатного USB на Micro.

Еще одним плюсом использования непрямого соединения к компьютеру или ноутбуку служит возможность передачи информации с видеоглазка на все устройства домашней сети — телевизоры, медиа приставки, игровые консоли или же иные сотовые телефоны или планшеты. Выполняется такая связь на основе программы IP Webcam (и не только — существует много подобных) установленной на посреднике, а также любом интернет-браузере на клиентском оборудовании.

Еще одним нюансом, требующим вмешательства, при использовании глазка из веб камеры служит ее крепеж или ножка. Это приспособления, изначально обеспечивающие фиксацию прибора на мониторе или столе. В применении оборудования в качестве дверного глазка, надобность в них отсутствует, и даже более того, — они мешают нормальному закреплению на плоской поверхности. Избавится от этой детали несложно. Если она подвижна, то разобрав корпус, эта конструкция изымается из устройства. В противном случае нужно физически отпилить крепление от остального аппарата.

Устройство захвата можно использовать и вовсе без корпуса, изготовив собственный его вариант. Любая web-камера — это небольшая плата с распаянной на ней электронной частью и помещенная в защитный кожух. От последнего вполне возможно избавиться, используя только само устройство. Кстати, в некоторых моделях уже есть готовый объектив, допускающий применение его в качестве дверного глазка.

Использование сотового телефона или планшета

Для удобства применения, в целях отказа от крепления самого устройства — посредника на поверхность двери, где оно будет подвергаться постоянным вибрациям и сотрясениям, очень желательно удлинить саму камеру, разняв ее с телефоном или планшетом. Выполняется процедура путем их разборки, отсоединения шлейфа камеры, вместе с ней самой, от основного аппарата. После, кабель связывавший устройство с приемником наращивается тонкими проводниками, которые в свою очередь присоединяются к контактам, где ранее и находилась камера. Можно воспользоваться выпускаемыми официально удлинителями, вместо самостоятельной пайки.

Аппараты, производимые промышленностью

Видеоглазки, выпускаемые промышленностью, зачастую имеют больше возможностей, чем самодельные. Тут присутствует и автофокусировка, и ночной режим работы. Плюс к этому нередки случаи наличия микрофона в конструкции. В наборе дверного глазка часто поставляется небольшое устройство отображения и записи того, что видит камера. Да и сам интерфейс связи может отличаться от любительских моделей. Если описанные ранее высокотехнологичные дверные глазки обладали только цифровыми выходами, то в промышленных их вариантах встречается и аналоговый сигнал. Камера с такими возможностями запросто подключается к обычному телевизору через стандартные AV разъемы. Существуют и комбинированные системы, умеющие производить, как цифровую передачу, так и классическую.

Тем не менее, если вы любите создавать всё сами, то собрать видеоглазок своими руками у вас не составит труда, а что использовать для этого уже зависит от ваших целей и пожеланий.
