Опубликовано как соединить без пайки фитингами, как спаять, соединитель со стальной трубкой
Содержание:
Даже с учетом того, что полимерные трубы применяются все чаще, металлические изделия все еще пользуются немалым успехом. Как правило, в качестве металла используется медь, латунь и сталь. В лучшую сторону по показателям устойчивости к коррозии и высоким температурам отличается медь. Собственно, о соединении медных труб, и пойдет речь в этой статье.
Даже несмотря на то, что медные трубы отличаются своей дороговизной, учитывая все характеристики материала, их применение является довольно-таки оправданным.
В первую очередь, перед соединением медных труб, стоит определиться с тем, как их соединять, методом пайки или иным способом.
Соединение труб при помощи пайки
Рассмотрим соединение медных трубок фитингами с последующей пайкой, которая бывает низко- и высокотемпературной. При первом методе пайка осуществляется при температуре 300 ºC. Второй метод используется при обустройстве систем с высокими нагрузками в промышленных целях.
В качестве соединителей для медных труб выступают муфты, дополнительно нужен оловянно-свинцовый припой и флюс.
Технология пайки труб будет следующей:
- В первую очередь отрезают трубу определенных размеров. Процесс этот должен производиться аккуратно, с учетом размеров имеющихся фитингов.
- Концы труб должны быть осмотрены – не должно быть каких-либо дефектов, таких как сколы, трещины или заусенцы. Если их не устранить, то будут проблемы с герметичностью соединения после выполнения всех работ.
- После того, как убедились, что торцы очищены, можно начинать соединение. В связи с тем, что соединяться будет несколько труб, и они могут быть с различными сечениями, то и фитинги должны быть подобраны соответствующим образом.
- Далее окончание трубы и внутренние стенки муфт следует обработать флюсом, который обезжирит поверхности для получения максимально качественного соединения.

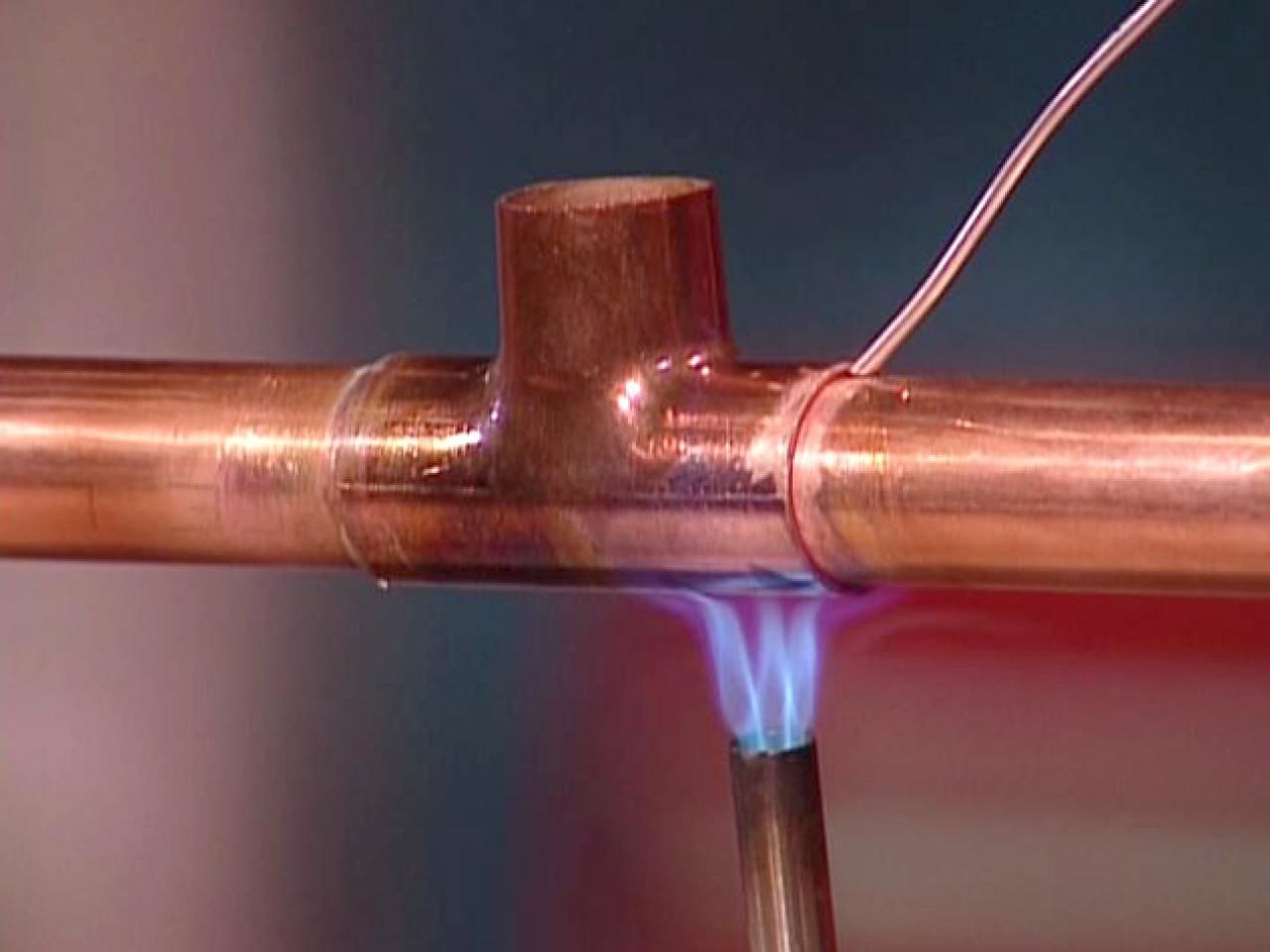

- Теперь конец трубы продевают в соединитель медных трубок и нагревают. Его нужно подобрать так, чтобы сечение было больше сечения трубы на 1-1,5 см. Прогревают трубы газовой горелкой. Зазор между трубой и соединительной муфтой заполняют расплавленным припоем. В настоящее время на рынке можно найти любой тип припоя под свои нужды, так что с выбором не должно возникнуть каких-либо проблем.
- После равномерного распределения припоя по окружности, стыкуемые детали нужно оставить, пока он полностью не затвердеет.
- На финишном этапе нужно проверить соединители для медных труб и всю систему, запустив в нее воду. В этот момент проверится не только система, но и выполнится очистка ее от остатков флюса, который со временем может становиться причиной коррозии металла.
Герметичная стыковка медных труб без пайки
Дополнительно стоит отметить, что, невзирая на то, что соединение труб пайкой считается наиболее надежным методом в большинстве случаев, все же встречаются ситуации, когда таким способом воспользоваться не представляется возможным. В таких случаях можно прибегнуть к соединению медных трубок без пайки. Потребуются специальные фитинги, которые обеспечат надежное соединение благодаря зажимному эффекту, который образуется при резьбовом соединении.
В данном случае соединение производят в такой последовательности:
- Сначала рассоединяют фитинги, которые, зачастую, имеют две составные части.
- Один из элементов надевают на трубу. Как правило, это гайка и зажимное кольцо.
- Далее в фитинг продевают трубу и затягивают гайку.
Обычно такие фитинги комплектуются развернутой инструкцией, которой в обязательном порядке нужно придерживаться, иначе выполненные работы будут некачественными.
Стоит отметить, что перед тем как соединить медные трубки без пайки, стоит осознать все риски, так как качественное соединение получить довольно сложно. Минимальные перекосы соединяемых деталей не допускаются вообще, в противном случае технология грубо нарушается. Чтобы резьбовое соединение получилось предельно герметичным, его желательно дополнительно уплотнить специальными нитями. При этом стоит следить, чтобы они не оказались с внутренней стороны трубы, так как впоследствии вода может не проходить по системе должным образом.
Обязательные правила соединения
При любом типе соединения перечень проводимых работ будет выглядеть таким образом:
- Соединяемые труб должны быть выполнены из одного и того же металла. В случае, если вы собрались соединять медную трубу с трубой из любого другого материала, вы должны определиться с нужным методом соединения. К примеру, для стыковки труб из меди и поливинилхлорида способ пайки использовать нельзя.
- При соединении медной трубы со стальной, медную трубу следует располагать после стальной.
- Во время затягивания резьбового соединения нужно быть крайне осторожным, особенно, если в вашем распоряжении трубы с тонкими стенками.
- Чтобы правильно определиться с количеством необходимого припоя, кусок проволоки должен иметь длину окружности спаиваемой трубы.
- Для прогрева труб лучше всего подойдет специальная горелка. Можно, конечно, использовать и простую паяльную лампу, но в данном случае нужно быть готовым, что место стыка перегреется, а весь рабочий процесс несколько усложнится.
- Не секрет, что медные трубы являются довольно затратным материалом. В этой связи еще до проведения работ не будет лишним осуществить предварительные просчеты объема необходимого материала. Вместе с тем, помните, что все соединительные детали также обладают своими размерами, так что и их нужно учитывать.
В завершение не лишним будет отметить, что соединение труб из меди технологически является процессом средней сложности.
Если вы занялись такими работами впервые, то нужно быть готовым к тому, что могут возникнуть некоторые нюансы. Чтобы разобраться в процессе, и получить о нем как можно большее представление, не лишним будет получить консультацию у профессиональных рабочих, или, как минимум, ознакомиться с имеющимися видеоматериалами.
Фитинги для медных труб: обжимные, под пайку, пресс-фитинги
Надежность и долговечность труб из меди нашли применение в обустройстве систем кондиционирования, отопления, водопровода, пожаротушения. Для сборки магистралей любой конфигурации используются соединительные элементы – фитинги.
Магазин «Поток холода» предлагает своим клиентам широкую линейку медных фитингов различного типа. Всегда по низким ценам в наличии муфты, переходники, отводы, углы, заглушки, тройники, переходники и петли.
Основные виды соединений фитингов для медных труб
Трубопроводы из меди обладают преимуществом перед аналогами из стали и полипропилена. Отсутствие коррозийных процессов, широкие температурные границы эксплуатации и выдерживание, благодаря пластичности меди, резких перепадов давлений убедили потребителей в правильности их выбора. Для создания разветвлений в трубопроводах необходимы соединительные элементы с такими же характеристиками применения.
Для монтажа медных труб используются следующие виды фитингов:
- Обжимные. Иначе их называют «компрессионные».
- Фитинги под капиллярную пайку.
- Пресс – фитинги.
Выбор соединительного элемента определяется видом транспортируемого вещества по трубопроводам и техническими параметрами эксплуатации медных магистралей.
Фитинги для медных труб обжимные
Данный тип соединения – механический.
Вспомогательное оборудование или температурная пайка не применяется. Это дает возможность произвести быстрый монтаж только с помощью разводных ключей.
Компрессионными фитингами соединяются медные трубы при невозможности применения пайки или пресс – инструментов в виду малого рабочего пространства или при наличии ограничения по нормам противопожарной безопасности.
Для соединения медных труб используются обжимные соединительные элементы только из цветных металлов. На практике чаще выбирают латунные изделия.
Конструктивно соединение обжимного фитинга с трубой включает:
- Корпус с нанесенной на краях наружной метрической резьбой.
- Гайка с внутренней метрической резьбой.
- Полимерное уплотнительное кольцо.
Край трубы вставляется до упора в соединительный элемент и производится затяжка гайки разводным ключом. По мере навинчивания гайки, плотность прилегания кольца к трубе увеличивается и создается прочное соединение.
Фитинги для пайки медных труб
Метод капиллярной пайки труб и медных соединительных элементов считается самым надежным, так как в соединении отсутствует полимерный уплотнитель. Свинец или олово в качестве припоя надежно соединяют медные поверхности фитинга и трубы.
Пайка предпочтительна при транспортировке по трубам из меди агрессивных и опасных для человека газообразных или жидких веществ. Подобный вид соединения может выдерживать значительные перепады внутреннего давления в трубопроводах.
Отводы, переходники, петли и углы для пайки медных труб могут быть как однораструбными, так и двухраструбными.
Для осуществления капиллярной пайки необходимы следующие оборудование и материалы:
- Газовая горелка.
- Мелкая наждачка.
- Флюс.
- Припой.
Последовательность соединения с помощью высокотемпературной пайки:
- Поверхности меди, которые подлежат соединению, зачищаются шкуркой
- Очищенные участки меди обрабатываются флюсом.
- Конец трубки вставляется в фитинг.
- Весь выдавленный из соединения флюс удаляется.
- Место контакта нагревается газовой горелкой.
- К зазору между фитингом и медной трубой подносится припой.
- Припой заполняет все внутреннее пространство между поверхностями соединительного элемента и трубки.
Данный вид соединения выбирается при монтаже систем кондиционирования. Штат «Потока холода» включает специалистов, которые могут профессионально выполнить соединение медных изделий с использованием капиллярной пайки.
Пресс-фитинги под медную трубу
Этот вид соединения использует такое свойство меди как пластичность. Для фиксации трубы в пресс – фитинге требуется только специальное электрическое оборудование.
В конструкцию соединительного элемента включены уплотнительные кольца из полимера. Следует помнить, что для создания трубопроводов для транспортировки газа цвет полимерного материла пресс – фитинга будет желтый, а для воды – черный.
После установки края медной трубки в фитинг, производится прессование этого соединения пресс – инструментом. По завершении процесса на поверхности соединительной части остаются шесть или восемь граней.
Фитинги для медных труб кондиционеров в «Потоке холода»
Магазин предлагает своим клиентам прошедшие испытание временем медные фитинги китайской компании Long Term. Изделия безупречно выполнят свою задачу по созданию трубопроводов любой сложной конструкции.
Покупатели приобретут в «ПХ» качественную продукцию из Китая по минимальным ценам. Оптовые цены помогут клиентам магазина дополнительно сэкономить денежные средства.
Магазин «Поток холода» занимает ведущее место на российском рынке продаж и монтажа систем кондиционирования.
https://монастырёв.рф/
Как запаять медную трубку газовой колонки: как согнуть медную трубку
Очень часто люди, имеющие в своей квартире бытовой газ, задаются вопросом, как запаять медную трубку, которая по разным причинам может быть повреждена.
Микроотверстия появляются чаще всего по причине превышения срока службы колонки. Однако, такие вещи вполне возможно выполнить своими силами. Что вам понадобится в этой работе:
- флюс паяльный;
- паяльник;
- припой;
- наждачка;
- растворитель и всякая ветошь.
Для начала надо подготовить саму колонку к восстановительным работам. Кроме того, вам необходимо знать, как развальцевать медную трубку в домашних условиях подручными средствами. Вам следует купить припой не текучий и тугоплавкий какой-нибудь популярной марки. Можно использовать проволочный с канифолью, как вариант. Также потребуется флюс, не требующий промывки.
Как паять медные трубы
Перед началом работ спускаем всю воду из теплообменника, открутив накидную гайку с подающей воду трубы. Остатки жидкости следует продуть насосом или обычным пылесосом. Приготовьте паяльник мощностью не менее 100 Вт. Здесь следует уточнить, каким припоем паять медные трубы, используйте распространенную марку ПОС-61или аналогичный. Зачищайте наждачной бумагой место пайки до устранения зеленого оттенка. Затем, протрите растворителем зачищенное место, для удаления пятен и остатков пыли. Обмотайте концы трубок ветошью, чтобы не обжечься и приступайте.
Для тех, кто интересуется не столько вопросом ремонта теплообменника, сколько вопросом «как заглушить медную трубу», описываемая процедура также поможет. Запаяв окончание, вы тем самым надежно закупорите изделие от пропускания жидкости. Продолжим, залудите место пайки и смажьте флюсом, затем паяльником с нанесенным на него припоем прижмите место пайки. Наложите облуженную проволоку на прогретое место стыка, желательно дополнительно добавить припой. Когда все остынет, можно проверять подав воду.
Как согнуть медную трубку
Есть несколько способов согнуть медную трубку в спираль, либо просто под определенным углом.
Компания «Региональный дом металла» рекомендует выполнять процедуру с помощью пружины из качественной стали с большим количеством витков. Пружина должна свободно проворачиваться внутри трубки и иметь длину несколько больше, чем длина сгибаемого изделия.
Так как согнуть медную трубу можно несколькими способами, помимо пружины, вы можете использовать газовую горелку. Вы можете придать необходимую форму, когда цвет трубы заметно изменится, что будет свидетельствовать о достаточной степени нагрева.
При помощи пайки вы устраняете не только протечку, но и решаете вопрос как соединить медные трубки между собой без использования фитингов.
Как паять медные трубы: выбор припоя и тонкости технологии
Содержание статьи
В том, что медные трубы опережают стальные, чугунные и ПВХ-трубы по гибкости, термостойкости и долговечности, секрета нет. Высокая цена материала окупается длительным сроком службы медных изделий. Зная, как паять медные трубы, можно сэкономить средства на монтаже.
Медь – отличный материал для пайки, ее поверхность при очистке не нуждается в использовании агрессивных веществ. Существует много легкоплавких металлов, создающих с медью хорошее сцепление (адгезию). При нагреве этот материал не нуждается в дорогостоящих флюсах, так как бурных реакций с кислородом воздуха при плавлении меди не происходит.
Достоинства пайки
Если возникла необходимость припаять медную трубку к железу, вооружайтесь паяльником, припоем и флюсом. Пайкой можно соединять трубы из разных металлов, а также металлы и неметаллы. В процессе пайки основной металл не деформируется, поэтому заданные размеры и форма труб остаются без изменений. Не возникает коробления и внутренних напряжений.
Перед пайкой обезжирьте место стыковки (внутри и снаружи) для улучшения адгезии материала трубы и припоя
При необходимости соединение можно распаять. Медные изделия более гибкие и устойчивые к внешним воздействиям, они легко выдерживают высокое давление и их можно монтировать закрытым способом.
При пайке получается высокая прочность соединения.
Как запаять медную трубку в домашних условиях
Капиллярная пайка была разработана специально для меди. Бывает низко- и высокотемпературной. Время монтажа такого соединения: 2-3 минуты. Для получения капиллярного эффекта между трубой и фитингом используют зазор в 0,4 мм. Припой равномерно распределяется по всей площади монтажного зазора.
- Низкотемпературным методом
Олово, свинец и их сплавы являются легкоплавкими припоями. Температура теплоносителя: менее 130 градусов. При капиллярной пайке зазор варьируется по величине и может достигать 0,5 см (для большого диаметра). При сильном нагреве медь теряет твердость, поэтому низкотемпературный вид пайки считается предпочтительным.
Такой паяльник позволяет соединить трубы низкотемпературным методом
- Высокотемпературным способом
Используется тогда, когда температура теплоносителя превышает 130 градусов. Этот вид пайки требует высокого профессионализма от специалиста – трубу легко пережечь.
Здесь нужны припои из серебра и меди, меди и фосфора. Этим методом можно соединять трубы в уже установленной системе. Охлаждение водой не применяется, так как медь в этом случае переходит в мягкое состояние. С течением времени прочностные характеристики отожженного металла повышаются.
Высокотемпературная пайка
Потребуется специальный режущий инструмент для меди, фаскосниматель, расширитель для труб, молоток, уровень, рулетка, газовая горелка, электропаяльник, твердоплавкий и легкоплавкий припой, флюс (необходим, чтобы удалить оксидную пленку и не допустить окисления).
Последовательность действий
- Предварительная подготовка труб: очищение поверхностей, удаление оксидной пленки флюсом.
Флюс – это химическое вещество, которое помогает распределить припой равномерным слоем, очищает основной металл от окислов и загрязнений. При его выборе учитывается вид металла и припоя.
Многокомпонентные флюсы более эффективны, они позволяют получить еще более качественную пайку.
Профессиональное оборудование для пайки
Вещество наносят только на место соединения трубы с раструбом, а не вовнутрь его. Сразу после нанесения флюса трубы соединяют, чтобы на рабочую поверхность не попали посторонние частицы. Поверните трубу в фитинге, чтобы флюс распределился равномерно, остатки химического вещества удаляются тряпкой. Труба готова к нагреву.
- Вставка трубы в муфту. После нужно будет пропаять два стыка. Или торец одной трубы соединяется с торцом другой, тогда обработать нужно один стык.
- Нагрев труб (до температуры немного ниже температуры плавления). Включают горелку, используя уменьшающее пламя (оно создает максимальную температуру) и нагревают соединение. Используйте паяльник для медных труб или горелку с пьезоподжигом – она удобна в работе.
- Введение припоя в зазор. Для меди существует большой выбор припоев. Разогретый материал помещают в зазор между соединяемыми трубами и расплавленной массой оборачивают стык между трубами. Температура начала плавления припоя всегда меньше, чем у основного материала. Припой растекается, достигнув определенной температуры. Важно, чтобы рабочая поверхность была не окисленной и чистой.
- Кристаллизация припоя. В этот момент важно сохранять соединение неподвижным. Когда припой остынет, в месте соединения возникнет герметичное уплотнение. После пайки проводят технологическую промывку для удаления загрязнений и остатков флюса.
В монтажный зазор наносят припой. Если диаметр трубы большой, дополнительно вводят припой с противоположной стороны
Важные моменты
Чтобы запаять дырку в медной трубе, необходим мягкий припой (например, оловянно-свинцовый), и спиртово-канифольный флюс. Вырежьте заплатку нужного размера, обработайте ее и трубу шкуркой. Слейте воду из трубопровода и паяльником прогрейте соединяемые детали. Затем в зазор добавьте припой.
Во время работы необходим приток воздуха. Дым, идущий от припоя и флюса, вреден.
Чтобы выполнить процесс правильно, важно знать, чем запаять медную трубку. Используют: серебро с медью и цинком, медь с фосфором. В питьевом трубопроводе не применяют свинцовые припои ввиду их токсичности.
Флюс не используют при соединении медных труб с помощью медно-фосфорных припоев.
Перед началом пайки необходимо продуть кислородный и пропановый шланги. Поджигание горелки начинается с пропановой линии, затем добавляют кислород. Нагрев труб должен быть равномерным с каждой стороны. По окончании работы перекрывают сначала кислород, а затем пропан.
Видео-инструктаж: как паять медные трубы
Пайка – физико-химический процесс, при котором возникает неразъемное соединение между деталью и жидким припоем. Присадочный материал расплавляется, растекается, заполняет собой щель между соединяемыми элементами и кристаллизуется. Пайке можно подвергнуть любые металлы и сплавы.
Понравилась статья? Поделитесь ей:
Обжим медной трубы, приемущества применения фитингов
Медные трубы универсальны и используются повсеместно: в водопроводах, газопроводах, системах отопления. Им не страшна хлорированная вода, поэтому они востребованы в водопроводных сетях. Медь устойчива к коррозии, а срок эксплуатации изготовленных из неё труб достигает 50–100 лет.
Для монтажа трубопровода из медных труб используют соединения нескольких типов. Для этого применяют не только сварку и пайку, но и компрессионные (обжимные) элементы.
Преимущества применения фитингов
Для соединения труб обжимными фитингами не требуется ни высокая температура, ни специальное оборудование. С помощью фитингов можно монтировать трубы в труднодоступных местах.
Для этого потребуется набор инструментов из гаечных ключей, калибратора и резака.
В сравнении с пайкой и сваркой, применение компрессионных фитингов сокращает время, требуемое для работы, и уменьшает трудозатраты. Трубопровод при этом получится герметичным и долговечным. Единственный недостаток обжима медной трубы — потребность в периодической проверке и подтягивании фитингов, следовательно, невозможность их бетонирования.
Как работает обжимной фитинг
Обжимные фитинги состоят из нескольких элементов, в числе которых:
- корпус;
- одно или два обжимных кольца;
- обжимная гайка.
С помощью обжимных колец создаваемое соединение получается герметичным и устойчивым к вибрационной усталости, воздействию высокого давления Срок эксплуатации качественных фитингов для труб из меди достигает 50 лет.
На что обращать внимание
Выбирая фитинги, отдайте предпочтение тем, у которых соединительные кольца изготовлены из материала ЕРD М, а не простой резины. Они прослужат намного дольше. Для изготовления самих компрессионных фитингов используют латунь, медь, пластик и металл.
Что касается обжима медной трубы, лучшим выбором станут соединительные элементы из латуни. Этот материал поддаётся обработке, обладает доступной ценой. Фитинги из латуни немного уступают по прочности нержавеющей стали, но их проще монтировать. Иногда они подвергаются дополнительной обработке никелем.
Разновидности фитингов
В трубопроводных системах используются соединительные устройства следующих видов:
- Тройники. Применяются для создания одностороннего ответвления;
- Крестовины. Используются при монтаже двусторонних ответвлений;
- Муфты. Позволяют соединить два участка трубы одного диаметра;
- Отводы. Применяются для создания поворотов на 45 градусов;
- Заглушки. Монтируются на конце отрезка трубы.
Когда требуется соединить трубы одного диаметра, используют прямые соединительные устройства, для разного диаметра применяют переходные.
Монтаж фитингов на трубы из меди
Для обжима медной трубы не требуется специального оборудования — выполнить монтаж фитингов можно самостоятельно. Европейская система классификации разделяет комплектующие на два типа, их маркируют литерами A и B.
Первые используют при монтаже надземных трубопроводных систем из полутвёрдых марок меди. Вторые применяют и для подземных коммуникаций. Они рассчитаны на трубы из мягких и полутвёрдых сортов меди с толстыми стенками.
Монтаж фитингов типа «А»:
-
Выберите элементы нужного размера. Сделать это несложно — соединительные изделия производят по единому европейскому стандарту;
-
Отрежьте трубу нужной длины. Не забудьте удалить заусенцы и проверить срез калибром. Убедитесь, что поверхность чистая, без нет царапин или плохо обработанных краёв. На трубу наденьте обжимное кольцо и смочите место соединения, чтобы уплотнитель не порвался и не сполз;
-
Вставьте трубу в фитинг. После этого заверните прижимную гайку с помощью гаечного ключа.
-
Не забудьте проверить качество соединения. Труба должна быть слабо деформирована — это подтвердит герметичность выполненного соединения.
Монтаж фитингов типа «B»
Фитинги типа «B» монтируются схожим образом. В первую очередь нужно очистить срез трубы от грязи. Чистой должна быть и резьба в фитинга. Чтобы упростить установку фитинга, резьбу можно смазать небольшим количеством машинного масла, а край трубы нужно развальцевать.
Занимаясь монтажом трубопровода, помните, что медь нельзя соединять с нелегированной сталью. Это приведёт к возникновению губительных для соединения электрохимических процессов между металлами. Если избежать разнородного соединения нельзя, стальные трубы должны быть установлены перед медными (по направлению потока).
Как соединить металлические трубы без сварки?
- Просмотров: 8124
В сети можно найти множество способов соединения труб без сварки и резьбы с помощью таких устройств, например, как муфта Гебо, специальных фланцев и ремонтно-монтажных обойм.
Способы достаточно бюджетные и позволяют без особых проблем сделать, например, несколько срочных соединений стальных труб без использования сварки и нарезания резьбы.
А что делать, если вам нужно быстро смонтировать целую систему отопления или водоснабжения в загородном доме, а использование сварки крайне нежелательно, например, из-за повышенной пожароопасности помещения или в нем уже сделан ремонт.
А если система отопления будет смонтирована из медных труб и должна не просто прослужить много лет, но и радовать глаз владельца все это время? Представьте эту систему, обвешанную муфтами Гебо… Мало того, что это будет дорого, так и выглядеть будет далеко не лучшим образом. А ведь потребуются не только прямые соединения труб без сварки и резьбы, а и масса других соединений: тройников, угольников, переходников и так далее. Да и занятие это хлопотное: нужно зачистить трубы от старой краски, ржавчины и других различных отложений до металла, снять заусенцы, проверить качество соединения и … прослужит все это в итоге достаточно короткое время.
Так что же делать, как быстро и надежно соединить трубы без сварки и резьбы? Есть современные решения, причем для соединения труб из стали, нержавейки, меди или пластика или их комбинациях. Расскажем Вам на примере продукции немецкой компании Viega. Почему продукция именно этой компании? Потому что это как-бы эталон, ориентир для других производителей.
Безупречное качество трубопроводных пресс-систем Viega сделало их крайне популярными в Западной Европе и обеспечивает быстрый рост их популярности в России. Компания по праву считается лидером в области создания надежных систем холодной опрессовки, значительно ускоряющих и упрощающих монтаж труб из стали, меди и нержавеющей стали. Запатентованные технологии уже много лет успешно применяются при монтаже трубопроводов хозяйственно-питьевого водоснабжения, газопроводах, системах отопления или в специальных отраслях.
Принцип соединения заключается в обжатии трубы с надетым на нее фитингом с помощью ручного или электрогидравлического пресс-инструмента.
Опрессовка выполняется в течение нескольких секунд без опасности пожара и трудоемких мер противопожарной защиты, после чего соединение надежно служит на протяжении 50 лет. В процессе опрессовки применяется двустороннее обжатие – до уплотнительного кольца и после него. Никаких подготовительных работ не требуется, соответственно, обеспечивается экономия времени и материала, не остается следов нагрева и пайки. Вы можете возразить, что пресс-инструмент для соединения труб без сварки и резьбы стоит дорого, но ведь его можно взять в аренду, или он уже приобретен монтажником, выполняющего работы в Вашем доме.
В настоящее время в зависимости от сферы применения компания Viega предлагает несколько вариантов пресс-фитингов, позволяющие соединять трубы без сварки, резьбы или пайки.
Область применения и особенности пресс-фитингов Viega
PROFIPRESS — для систем отопления, водоснабжения и специальных применений. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.
Это система пресс-соединений для медных труб, пригодная практически для любых областей применения. В ассортимент входят несколько сотен видов фитингов, что позволяет использовать их практически в любых монтажных ситуациях. Все детали, от цилиндрических муфт до высококачественных уплотнительных колец, изготовлены с настоящим немецким качеством. В системе Profipress Viega использует медь и бронзу. Оба материала обеспечивают гигиеничный монтаж и, кроме того, максимальную надежность, абсолютную стабильность формы и длительный срок службы.
Для визуального различия назначения фитингов для гидравлических или газовых систем они, соответственно, маркируются зелёной или жёлтой точкой на корпусе фитинга.
Также различаются уплотнительные прокладки фитингов:
для гидравлических систем – черного цвета из EPDM (этиленовый, пропилендиеновый каучук),
для газовых систем – жёлтого цвета из HNBR (гидрированный акрилнитрилбутадиен каучук).
Преимущества пресс фитингов Viega Profipress для медных труб:
- Широкий ассортимент изделий. Предусмотрены специальные компоненты для любых трубопроводных систем. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.
- Широкая область применения. Применяются для медных трубопроводов хозяйственно-питьевого водоснабжения, систем отопления, а также для прочего применения.
- Безупречное качество. Пресс фитинги Viega выпонены из бронзы СС 499К или из кремниевой бронзы СС246Е/CuSi4Zn9MnP. Замена сырья на кремниевую бронзу произошло вследствие перехода Viega на производство новых видов продукции с использованием единого сплава.
- Высокая стабильность формы и длительный срок службы.
- Все фитинги оснащены высококачественными уплотнительными кольцами из EPDM черного цвета (этилен-пропилендиеновый каучук), с рабочей температурой до 110°C, не обладают стойкостью против углеводородных растворителей, хлорированных углеводородов, скипидара и бензина.
- Скорость монтажа. Пресс-соединения выполняются на порядок быстрее, чем при соединении медных труб методом пайки.
Требуется выполнить всего три операции:
— отрезать трубу,
— установить фитинг и проверить глубину вставки
— опрессовывать соединение с помощью специального инструмента - Отпадает необходимость в калибровке, что позволяет сэкономить от 30 до 50% времени (в зависимости от диаметра трубы) по сравнению с пайкой.
- Надежность. Viega разработала уникальный контур безопасности SC-Contur, благодаря которому неопрессованные (например, по недосмотру) соединения можно выявить визуально при испытании водой под давлением от от 0,1 до 0,65 МПа или по падению давления на контрольном манометрепри при проверке системы сжатым воздухом с давлением от 22,0 мбар до 3,0 бар. Гарантированная утечка создается за счет небольшого канала на уплотнительном кольце пресс-фитинга.
- Компактный и удобный пресс-инструмент.
PROFIPRESS G — для систем газопроводов и трубопроводов жидкого и дизельного топлива. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца желтого цвета из HNBR. Обозначение — желтый прямоугольник на корпусе. Поставляются диаметрами от 12 до 64 мм.
PROFIPRESS S — для соединений, работающих при повышенных температурах, например: в гелиоустановках или в паровых системах низкого давления до температуры 120°C и давления 1 бар, в системах централизованного теплоснабжения до температуры 140°C и давления до 16 бар. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из FKM. Обозначение — белый прямоугольник на корпусе, обозначающим уплотнительное кольцо из FKM. Поставляются диаметрами от 12 до 108 мм.
SANPRESS INOX — для высококачественных систем водоснабжения. Для труб из нержавейки. Фитинги из нержавейки. Уплотнительные кольца из EPDM. Поставляются диаметрами от 15 до 108 мм
SANPRESS — для систем водоснабжения. Экономичная альтернатива Sanpress Inox. Для труб из нержавейки. Фитинги из бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметром от 12 до 108 мм.
MEGAPRESS — для систем отопления и специальных применений. Для черных стальных труб (в том числе и с цинковым или эпоксидным покрытием, бесшовных или сварных). Фитинги из стали с высококачественным цинк-никелевым покрытием. Уплотнительные кольца из EPDM (типоразмер XL – уплотнительные кольца круглого сечения из FKM). Обозначение — черный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 3/8 до 4 дюймов.
PRESTABO — для систем отопления и специальных применений. Для стальных оцинкованных труб.
Фитинги стальные в трех вариантах: с наружным цинковым покрытием, с наружным цинковым покрытием и полипропиленовой оболочкой, с наружным и внутренним цинковым покрытием. Уплотнительные кольца из EPDM. Обозначение — красный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 12 до 108 мм.
SMARTPRESS — для систем отопления и водоснабжения. Для пластиковых труб, совместимость с трубами систем Viega Pexfit Pro и Pexfit Fosta. Фитинги: oтводы, муфты и тройники из нержавеющей стали, резьбовые фитинги из бронзы. Поставляются диаметрами от 16 до 63 мм.
Основные преимущества использования пресс-фитингов Viega
- максимальная надежность благодаря двойной опрессовке и контуру безопасности SC-Contur
- высокая скорость монтажа
- простота выполнения соединений — справится любой монтажник
- благодаря четкой маркировке изделий их невозможно перепутать
- три типа высококачественных уплотнительных колец для всех областей применения
- широкий ассортимент изделий
- широкая область применения
- безупречное немецкое качество
- высокая стабильность формы и длительный срок службы
- компактный и удобный пресс-инструмент для выполнения пресс-соединений
- пожаробезопасность
Каждый пресс-фитинг Viega имеет индивидуальную маркировку — их не спутаешь с фитингами, предназначенными для других задач.
Цвет маркировки означает при этом различные области применения:
зеленым цветом обозначены изделия для трубопроводов хозяйственно-питьевого водоснабжения
желтым – для газопроводов,
белым – для отопительных гелиосистем, систем центрального отопления и пара низкого давления
красным и черным – серия «кроме питьевой воды».
Фитинги диаметром от 64 мм снабжены оранжевой наклейкой, которая снимается после их опрессовки для контроля
Универсальные и специальные уплотнительные элементы.
Каждый эластомерный материал обладает свойствами, требуемыми для соответствующей области применения, в том числе необходимой химической стойкостью и характерным диапазоном рабочих температур. При этом важным условием является срок эксплуатации минимум 50 лет.
Используются уплотнительные кольца Viega всего трех типов:
из EPDM – преимущественно для систем хозяйственно-питьевого водоснабжения и отопления,
из HNBR – для газопроводов и трубопроводов жидкого и дизельного топлива,
из FKM – для специальных высокотемпературных применений.
Универсальный пресс-инструмент Viega
Сочетает в себе удобство использования и надежность даже в труднодоступных местах. Универсальные и компактные пресс-кольца с шарнирными затяжными губками позволяют удобно и быстро работать даже в ограниченном пространстве сантехнических шахт.
Пресс-инструмент Viega Pressgun 5 и Viega Pressgun Picco убеждают своим высочайшим качеством и обеспечивают удобный и надежный монтаж даже в самых неблагоприятных условиях. Относятся к самым надежным, экономичным наиболее широко используемым в Европе.
Основные преимущества пресс-инструмента Viega
- один инструмент для любых пресс-систем
- простой и удобный монтаж одним человеком без дополнительной квалификации
- быстрая опрессовка труб диаметром от 12 до 108 мм
- экономия времени до 80%
- пожаробезопасность, нет необходимости в дополнительных противопожарных мерах
- чрезвычайно удобное управление одной рукой благодаря эргономичной форме инструмента
- на выбор питание от сети или от литий-ионной аккумуляторной батареи на 18 В/2,0 Ач с защитой от глубокой разрядки
- вращающаяся на 180° пресс-головка и шарнирные затяжные губки с пресс-кольцами в сочетании с шарнирной функцией обеспечивают удобный доступ даже в самые труднодоступные места
- пресс-клещи с фиксацией в открытом положении для надежного и простого монтажа одной рукой
- светодиодная лампа для простоты опрессовки при плохом освещении
- проверенные немецкой службой технадзора предохранительные устройства: задержка срабатывания, стопоры, индикатор необходимости техобслуживания и автоматическая защитная блокировка после достижения максимального количества опрессовок.
Особенности Viega Pressgun 5
— для всех металлических пресс-фитингов диаметром от 12 до 108 мм
— для всех пластиковых пресс-фитингов диаметром от 12 до 63 мм
— вес не превышает 3,2 кг (без пресс-клещей)
— длительные интервалы техобслуживания: после 40000 опрессовок или раз в 4 года
— автоматическая защитная блокировка после 42000 опрессовок
Особенности Viega Press Booster для Pressgun
— инновационный усилитель мощности для Megapress XL с встроенной шарнирной затяжной губкой для диаметров 2½, 3 и 4 дюйма
— оптимальное усилие опрессовки для максимальной надежности
— вес 9 кг – и практичный наплечный ремень обеспечивают высокую эргономику и простоту обращения
— может использоваться для всех пресс-машин Viega от типа Typ 2 до Pressgun 5 (не совместим с Pressgun Picco)
— шаровые головки шарнирной затяжной губки исключают ошибочное применение других пресс-колец Viega
— длительные межсервисные интервалы благодаря надежности продукции Viega
— Pressgun Press Booster для пресс-колец
Особенности Viega Pressgun Picco
— чрезвычайно компактные размеры для монтажа в узких сантехнических шахтах и пристенных конструкциях
— для металлических пресс-фитингов диаметром от 12 до 35 мм
— для пластиковых пресс-фитингов диаметром от 12 до 40 мм
— вес не превышает 2,5 кг (без пресс-клещей)
Пресс-пистолет Picco фирмы Viega для диаметров до 35 мм отличается особо малыми конструктивными размерами и небольшим весом. Благодаря вращающейся на 180° головке возможно его универсальное использование. В комплекте с пресс-инструментом поставляется практичный чемодан Picco и трое пресс-клещей. В чемодан могут быть помещены дополнительные пресс-клещи.
Если у Вас осталисьв вопросы как соединить трубы без сварки — звоните, наши специалисты проконсультируют Вас совершенно бесплатно!
Пайка медных труб своими руками: технология, набор оборудования
Автор Фесенко Сергей, инженер На чтение 10 мин.
При установке систем водоснабжения и других инженерных коммуникаций из медных сегментов применяются разные методы соединения. Один из надежных пайка.
Этот вариант подразумевает применение припоя, представляющего собой расходный материал в виде термопластичного состава. Он плавится, когда на него воздействует высокая температура, создаваемая газовой горелкой. Благодаря этому свойству припой проникает в зазор между двумя соединяемыми деталями.
Выполняя пайку медных труб, можно создать надежные швы, выдерживающие существенное давление и даже механическое воздействие. Полученные соединения можно разобрать путем повторного нагрева.
Технология пайки медных труб
Медь легко поддается обработке. Ее не нужно очищать агрессивными средствами. Металл имеет хорошую адгезию с легкоплавкими сплавами. Поэтому подходящий припой не трудно подобрать.
Пайка медных труб водопроводаСоединение деталей из меди выполняется двумя способами. Независимо от варианта не нужно применять дорогие флюсы, так как не происходит бурная реакция с кислородом, когда металл начинает плавиться.
Высокотемпературная пайка
Соединение выполняется при температуре более 450°C и применении припоев из тугоплавких металлов, к которым относится медь и серебро. Метод позволяет получить твердые соединения.
При выполнении высокотемпературной пайки металл размягчается путем его отжига, а охлаждение созданного шва проводится естественным способом. Это позволяет максимально сохранить прочностные свойства меди.
При помощи твердой пайки соединяются изделия, диаметр которых 12-159 мм. Этот метод применяется для газопроводных сетей. Высокотемпературный способ позволяет соединить и водопроводные трубы, диаметр которых превышает 28 мм. Твердый метод также используется, если температура среды в трубопроводах больше 120°C. Высокотемпературный вариант пайки прекрасно подходит для создания отводов в сети отопления без разборки теплового контура.
Низкотемпературная пайка
Этот метод называется мягким соединением. Он осуществляется при температуре меньше 450°C. В процессе применяются припои из легкоплавких металлов, свинец и олово.
Низкотемпературный вариант соединения позволяет создавать швы шириной 7-50 мм. Такие соединения отличаются меньшей прочностью по сравнению со стыками, изготовленными с помощью высокотемпературного метода. Поэтому пайка мягким припоем не применяется для газовых коммуникаций.
При низкотемпературном методе не выполняется отжиг меди. Поэтому прочность металла не изменяется. Мягкая пайка используется при монтаже труб, у которых диаметр 6-108 мм. Этот метод также подходит для водопровода и систем отопления, если температура нагретой среды не превышает 130°C.
Набор для пайки медных труб
Процесс соединения сегментов начинается с подготовки набора специальных приспособлений и расходных материалов. Без такого комплекта невозможно выполнить качественную спайку деталей.
Оборудование для пайки медных трубПрипой и флюс
Обработанные и очищенные поверхности медных элементов сначала всегда покрываются флюсом. Вещество представляет собой агрессивное соединение, полученное химическим путем. Флюс позволяет избавиться от оксидов и жира на изделиях. Производители изготавливают вещество в жидком и газообразном состоянии.
Припой — это тоже расходный материал. Он выбирается в зависимости от варианта пайки. Многие производители изготавливают припой на основе олова. У расходного материала температура плавления ниже, чем у медных деталей.
Для выполнения работ подходят припои, в которые добавлена сурьма, висмут или медь. Лучшим вариантом является расходный материал с серебром. Однако он больше стоит. Поэтому используется расходник, у которого один из компонентов — это медь.
Горелка
Пайка выполняется газовой горелкой небольших или стандартных размеров. Инструмент создает узконаправленное пламя. В качестве горючего вещества, размещаемого в баллоне, вовремя низкотемпературной работы применяется смесь, состоящая из воздуха и пропана. Может также использоваться пропано-бутановое газообразное вещество, соединенное с воздушной средой. Объема смеси в одном баллоне хватает для выполнения примерно 300-400 стыков.
Во время высокотемпературной стыковке применяется горючая смесь, состоящая из пропана и кислорода или воздуха и ацетилена. Соединения также могут быть выполнены с помощью ацетилено-кислородного газообразного вещества.
Паяльник
Этот вид оборудования представляет собой электрическое приспособление. Инструмент позволяет соединить отдельные сегменты медных систем при использовании мягкого или твердого припоя. Электрический паяльник имеет прижимные клещи.
В устройстве также присутствуют съемные электрод Приспособление применяется на объектах, где нельзя использовать открытый огонь.
Сопутствующие материалы
При монтаже медных инженерных коммуникаций не обойтись без трубореза. Инструмент позволяет нарезать трубы требуемой длины. Рекомендуется применять в работе исключительно высококачественные приспособления. Именно они позволят не замять металл и осуществить ровный срез.
При монтаже водопровода, отопления, сетей газоснабжения и кондиционирования также применяется фаскосниматель. Инструмент позволяет удалять заусенцы с внутренней кромки среза. Это приспособление облегчает вставку одной детали в другой элемент.
Однако действовать можно исключительно при использовании труборасширителя, если состыковываются сегменты одинакового диаметра.
При подготовке медных элементов также выполняется зачистка их внутренних поверхностей. В процессе используется металлическая щетка или ершик.
Как правильно паять медные трубы, пошаговая инструкция
Поэтапное проведение работ позволяет получить высококачественные соединения. При выполнении процесса не нужно спешить, необходимо выполнять все правила и рекомендации.
Подготовка соединения
На первом этапе подготавливаются необходимые детали требуемых размеров. Для резки применяется труборез, который должен располагаться к трубопроводу строго перпендикулярно. Сначала труба зажимается в скобе приспособления между лезвием и опорными роликами.
Резак один или два раза поворачивается вокруг обрезаемого сегмента.Затем проводится подтяжка винтового механизма. После этого процесс реза повторяется. Такие действия осуществляют, пока не произойдет окончательный раскрой трубы.
Для подготовки деталей требуемого размера также можно использовать ножовку с лезвием по металлу. Однако таким инструментом не всегда получается выполнить ровный срез. Тем более при применении ножовки образуется много металлических опилок. Поэтому приходится уделять большое внимание, чтобы они не попали в систему. Ведь опилки могут стать причиной поломки дорогого оборудования или затора в инженерной коммуникации.
Труборез позволяет получить ровный срез. Затем с торца трубы удаляются заусенцы.Внутренняя поверхность изделия чистится и обезжиривается. Такие же действия выполняются со вторым сегментом.На следующем этапе используется труборасширитель или вальцовка. Он позволяет увеличить диаметр одного из сегментов, чтобы детали можно было соединить. Зазор между ними обязан составлять 0,02-0,4 мм. При меньших значениях припой не сможет просочиться в него, а при больших размерах – не возникнет капиллярный эффект.
Согласно нормам соединение должно иметь длину, которая равна диаметру трубы.
Нанесение флюса
Флюс наносится ровным слоем в минимальном количестве на наружную поверхность того изделия, которое вставляется в соединяемый сегмент.
Операция выполняется кистью. Она может входить в комплект реагента.При ее отсутствии используется малярная кисть. Необходимо применять инструмент, который не оставляет волокон.
Пайка
Процесс начинается с соединения трубопроводных частей. Он выполняется после использования флюса.
На увлажненной поверхности не должно быть никаких посторонних включений.Когда соединяется труба и фитинг, последний элемент вращается, пока не произойдет его полное надевание на трубопроводный сегмент. Такое действие также позволяет распределить флюс по всему соединяемому месту. Если из зазора между деталями выступит расходный материал, он убирается салфеткой или тряпочкой, так как представляет собой агрессивный состав химического происхождения.
Процесс пайки низкотемпературным способом начинается с включения горелки. Ее пламя направляется на соединяемое место и постоянно перемещается по стыку для его равномерного прогрева. После нагрева деталей припой прикладывается к зазору между ними. Расходник начнет расплавляться, если место соединения было достаточно разогрето. В этот момент горелку нужно удалить от стыка, потому что расходный материал заполнит зазор. Мягкий припой не требуется специально разогревать. Плавление расходного материала происходит под воздействием тепла от разогретых деталей.
Соединения трубопроводных элементов выполняются при постоянном контроле нагрева меди. Металл нельзя перегревать! При несоблюдении этого правила происходит разрушение флюса. Поэтому с деталей не удаляются оксиды. В результате снижается качество швов.
Пайка твердым способом начинается с равномерного и быстрого прогрева соединяемых деталей. Он осуществляется с помощью пламени ярко-синего цвета умеренной интенсивности.
Припой прикладывается к стыку в момент нагрева элементов до температуры 750°C. Она достигает нужного значения, когда медь становится темно-вишневого цвета. Для лучшего плавления припоя он может быть дополнительно нагрет горелкой.
После остывания шва стык протирается тряпочкой для удаления остатков флюса. В противном случае вещество может стать причиной разрушения меди. Если на поверхности трубопровода образовался наплыв припоя, он удаляется с помощью наждачной бумаги.
Техника безопасности при пайке труб из меди
Никогда не нужно игнорировать технику безопасности, когда человек интересуется, как паяют профессионалы медные изделия. Прежде всего, необходимо запомнить, что любая конструкция из меди очень сильно нагревается, когда на нее воздействует пламя горелки. Поэтому брать незащищенными руками деталь ни в коем случае нельзя. Для перемещения коротких элементов можно использовать клещи. Рекомендуется надеть рукавицы.
Необходимо не допускать попадания на кожу флюса. Если все же возникла такая ситуация, тогда агрессивный состав смывается мыльной водой.
Работы нужно выполнять в плотной одежде. Рекомендуется надеть вещи из хлопка. Одежду из синтетических тканей во время пайки использовать нельзя, потому что волокна искусственного происхождения легко плавятся.
Процесс соединения деталей нужно выполнять при хорошей вентиляции, так как во время пайки нередко флюс загорается. Поэтому в воздухе появляются опасные пары.
После завершения монтажных работ система обязательно промывается водой. Она должна быть горячей и чистой. Это позволяет избавиться от излишков расходников внутри трубопровода.
Основные ошибки
Качественное соединение деталей из меди выполняется только при наличии опыта. Новички нередко допускают следующие ошибки:
- Соединяются элементы с поверхностными дефектами, нередко возникающими при раскрое. Пайку нельзя выполнять поверх изъянов, так как не удастся получить прочный шов.
- Полностью не удаляются все загрязнения с места, где выполняется стык. Подготовка соединяемого участка включает очистку и избавление от жира.
- Детали недостаточно нагреваются, поэтому припой плохо соединяется с трубопроводами элементами. Целостность созданного шва легко нарушается даже при незначительном воздействии.
- Создается соединение недостаточной ширины. Его величина должна быть 7-50 мм, если стыкуются трубы, у которых диаметр составляет 6-108 мм.
- Поверхности элементов не полностью покрываются флюсом. Это не позволяет удалить с деталей все окислы. Поэтому создается не качественный шов.
- Сегменты перегреваются при соединении. Происходит выгорание флюса и образование окалины.
- Шов проверяется раньше времени. Операцию необходимо выполнять только после его остывания, иначе произойдет деформация соединения, что отрицательно скажется на прочности стыка.
Мастера хорошо знают все возможные ошибки. Многие из специалистов даже столкнулись с ними на практике в начале своей карьеры. Чтобы уменьшить вероятность ошибочных действий, рекомендуется первую пайку медных труб выполнять под наблюдением профессионала.
Пайка медных труб своими руками видео
Долговечные и прочные швы можно получить только при правильном и последовательном выполнении всех этапов работы. Соблюдая рекомендации, качественные стыки удастся создать твердым и мягким припоем. Для лучшего понимания темы следует посмотреть видео.
Мне нравитсяНе нравится
Советы по использованию медных фитингов без пайки
Медные трубы являются одними из самых распространенных типов водопроводных труб в жилых домах. По словам наших профессионалов, занимавшихся водопроводом в Сиднее, медные трубы идеально подходят для подачи как холодной, так и горячей воды в дом.
Обычно соединения медных труб выполняются путем пайки фитингов. Это делается путем соединения двух медных труб таким образом, чтобы они образовывали муфту или соединение (или тройник, если вам нужно соединить не менее трех труб), которые подходят к концам труб.
Затем на внутреннюю поверхность муфты или соединения наносится флюс. Затем его нагревают с помощью горелки. Следующим шагом является нанесение припоя на нагретую трубу, чтобы он расплавился и запечатал шов. Сегодня существуют и другие способы соединения медных труб без их спайки.
Использование компрессионных фитингов
- Можно соединить как минимум две медные трубы с помощью компрессионных фитингов. Эти фитинги поставляются с латунным цилиндром внутри и несколькими гайками вокруг их внешней поверхности.Эти фитинги в основном используются в отсеках позади туалетов и под раковиной, где они используются для соединения двух линий подачи с третьей, подающей воду в унитаз или раковину.
- Возьмите медную трубу и отрежьте ее концы под прямым углом. Вставьте концы в компрессионный фитинг. Затем соедините два конца трубы (если вы соединяете две трубы) или вставьте каждый конец в выходное отверстие тройника.
- Используйте разводной ключ, чтобы затянуть все гайки. При этом концы труб будут проталкиваться во внутренний конический цилиндр, тем самым создавая водонепроницаемое уплотнение.Вы можете снять фитинги, просто ослабив все гайки. Перед обращением с компрессионными фитингами убедитесь, что вода отключена.
Использование эпоксидных соединителей
- Сначала куплю эпоксидную смолу. Он выглядит как цемент и используется для изготовления беспаечных соединителей для медных труб.
- Затем очистите соединяемые концы труб наждачной бумагой (зернистость 60). Отшлифуйте концы до яркого сияния. Избегайте вытирания песчаной пыли при шлифовании.
- Сделайте полоску эпоксидной смолы и нанесите ее на внешнюю поверхность медной трубы. Нанесите еще одну полоску эпоксидной смолы на внутреннюю поверхность соединительного элемента, который будет использоваться при выполнении соединения. Далее вставляем трубу в соединитель. Поверните на 180 градусов. Снова поверните его на 180 градусов назад. Удерживайте его не менее 5 секунд. Вы получите постоянную связь примерно через 45 секунд. Если вы работаете с большими трубами или трубами, которые нельзя повернуть, нанесите эпоксидную смолу на соединитель и трубу.Затем сдвиньте их вместе, пока они не соединятся плотно.
Использование разъемов типа Push-Fit
- Во-первых, купите разъемы типа push-fit. Они поставляются с резиновым уплотнительным кольцом.
- Затем отрежьте концы трубы под прямым углом. Вставьте трубы в нажимной соединитель и надавите на них, пока кольцо не будет плотно удерживать вставленную трубу. Присоедините медные трубы одну за другой. Соединения, выполненные с использованием соединителей типа push-fit, представляют собой тройники, колена и прямые участки.
- Присоединенные трубы всегда можно снять с разъемов с помощью специального съемника. Разъемы можно использовать повторно, если они не повреждены.
Медные фитинги от Fast Plumbers Сидней
Если вам нужна помощь сантехников в связи с поставкой и установкой медной арматуры, свяжитесь с нашими лицензированными специалистами в Сиднее сегодня.
Связано: Различия между медными трубами типа L и типа M
Ангела2020-10-23T22: 01: 33 + 10: 30Как починить медную трубу…БЕЗ пайки !!
Сегодня вы узнаете, как починить медную трубу.
Вот история:
В прошлое воскресенье я получил отчаянное сообщение от жены…
… вода текла с потолка кухни !!!!!!!
Что бы вы, , сделали в этой ситуации?
Если у вас нет немедленного ответа, вам повезло.
Серьезно, КАЖДЫЙ домовладелец должен знать, как исправить протекающие медные пироги.
Давайте погрузимся.
Зачем учиться чинить протекающие медные трубы
Сколько стоит сантехник в воскресенье?
Ты не хочешь узнать… поверь мне.
Итак, полезно знать, как устранить утечки в медных трубах.
После сегодняшнего дня вы сможете сделать это самостоятельно.
Вот необходимые вам расходные материалы
Вам не нужны все эти инструменты.
Но о них приятно знать.
Что нужно сделать в первую очередь при оценке утечки воды?
Как начать ремонт медных трубЕсли вода не льется с потолка, оставьте воду включенной.
Таким образом вы сможете определить местонахождение протекающей трубы.
Я знаю, что это звучит НЕВОЗМОЖНО, но это помогает обнаружить утечку.
Пощупайте потолок или стену на предмет мягкости.
Распилите небольшой квадрат или прямоугольник в потолке из гипсокартона.
Ага, это страшно, но вы должны это сделать — ПЛЮС ваш гипсокартон испорчен, так что кого это волнует, лол.
Сделайте свой лучший слепок Magnum PI и проверьте, нет ли утечки в трубе.
Усы НЕ обязательны.
Вот что я обнаружил:
… утечка в медной трубе с точечным отверстием, FUN TIMES
Как только вы обнаружите утечку в трубе, отключите подачу воды в дом.
Слейте воду из трубопроводов, я сделал это в баке для стирки.
Извините, это грязь. Я не ожидал, что проведу этот урок в воскресенье вечером !!
Уф, устранение утечки воды может быть стрессовым.
Какой самый простой способ устранить утечку в трубе?
Можно ли устранить утечку в медной трубе без пайки?Да
Одним словом:
SharkBites
К счастью, в моем ящике для инструментов было несколько запасных 1/2 дюймовых муфт SharkBite
Они скользят по медным, ПВХ или полиэтиленовым трубам.
И каждый может ими пользоваться.
Начните ремонт, вырезав негерметичный кусок трубы.
Это на удивление слабительное (в видео я показываю вам мой любимый инструмент для этого)
Держать емкость под трубой — неплохая идея.
Когда вы его разрежете, вся лишняя вода будет стекать — предыдущий опыт и резкие слова жены научили меня этому!
Если вы используете медь, выберите тип L, потому что она толще, чем тип M, и прослужит дольше.
Очистите медную трубу от заусенцев с помощью инструмента для резки труб или канцелярского ножа.
Это УЛЬТРА важно для SharkBites (или пайки, если вы выберете этот путь).
Затем зачистите первый дюйм медной трубы наждачной бумагой.
Почему я люблю SharkBitesФитинги SharkBite великолепны, потому что вы просто вставляете их в трубы.
Серьезно, я почти уверен, что моя 11-летняя дочь сможет ими пользоваться.
Убедитесь, что они подходят к концу трубы на 1 дюйм.
Используйте инструмент глубины SharkBite или измерительную ленту, чтобы сделать отметку.
Наденьте SharkBite на трубу и убедитесь, что она находится заподлицо с меткой.
Супер просто.
Поскольку у нас возникли проблемы с медью, я решил использовать PEX в качестве замены трубы.
Отрежьте конец квадрата из полиэтиленгликоля с помощью резака для трубок из полиэтилентерефталата, Milwaukee отлично подойдет.
(ПРИМЕЧАНИЕ: трубочистки из PEX тоже отлично подходят для резки сигар)
В потолке я вырезал медь на расстоянии 2 дюймов от Т-образного фитинга.
На этой трубе тоже пришлось удалить заусенцы и наждак.
Затем я сделал отметку в 1 дюйм для фитинга SharkBite.
Как установить SharkBites на медные трубыМоя медная линия была слабиной, поэтому я решил использовать две муфты SharkBite 1/2 дюйма.
Если медная леска не провисает, можно использовать переходник SharkBite.
Фитинг скольжения может скользить по трубе и позволяет без проблем прикрепить заменяемую трубу.
Измерьте расстояние между двумя муфтами SharkBite и добавьте 2 дюйма к своему размеру.
Я плохо разбираюсь в измерениях, но это легко.
Это размер вашего нового отрезка трубы.
После квадратной резки, удаления заусенцев и покрытия наждаком вы просто вставляете его в две муфты SharkBite.
В видеоуроке есть несколько дополнительных советов…
… ПЛЮС крутой СЮРПРИЗ.
Я объясняю раздачу в видео
Что дальше?
Фитинги SharkBites и PEX — отличные варианты, если вы хотите избежать пайки.
Наше руководство по работе с трубами из PEX отлично подойдет, если вы никогда его не использовали.
Если вы занимаетесь реконструкцией ванной комнаты и хотите упростить процесс, зарегистрируйтесь в видеотеке для наставников по ремонту ванных комнат
Мы покажем, как построить душевые кабины (Schluter, Wedi, Curbless и т. Д.), Укладывать плитку, улучшать ванные комнаты в подвале и т. Д. и больше.
Дополнительное руководство бесценно
Зарегистрируйтесь сегодня
Ура,
Спросите у Строителя | Пресс-инструмент для соединения медных труб без припоя — Недвижимость — Columbus Dispatch
Q: Несколько месяцев назад вы писали о том, какая водопроводная труба может быть лучше для водопровода, медь или PEX.Вы вкратце упомянули новый инструмент, который избавляет от необходимости пайки меди.
Мне бы хотелось узнать больше об этом методе герметичных медных соединений. Как это работает, насколько быстро это работает, и зависите ли вы от медного соединения, которое не зависит от припоя? — Бренди С., Спокан, Вашингтон,
О: Я получил несколько похожих вопросов от читателей, которых заинтриговал этот новый метод создания герметичных соединений между медными трубками подачи воды и медными фитингами.
На протяжении десятилетий золотым стандартом изготовления герметичных соединений при установке медных трубок была пайка. Когда в 1970-х был молодым водопроводчиком, этим занимались почти все. Проблема в том, что нужно приложить определенные усилия, чтобы подготовить медь, нагреть ее, расплавить припой и дать ему остыть.
Паять тоже рискованно. Спросите любого опытного пожарного, и он, вероятно, расскажет хотя бы одну историю о пожаре в доме, созданном водопроводчиком или мастером, который позволил факелу поджечь дом.
Как и во многих других случаях, новые идеи и технологии выходят на рынок и меняют местный ландшафт. Так было около семи лет назад, когда я увидел первый пресс для меди на конференции, организованной крупным производителем электроинструментов.
Самые популярные образцы этого прессового инструмента имеют набор губок в диапазоне от -дюймов до 2 дюймов.
Вот ключ к тому, как работает система: фитинги, такие как 90-градусные изгибы, тройники, муфты и клапаны, имеют приподнятый выступ, и эта сформированная часть фитинга удерживает резиновое уплотнительное кольцо.
Вы разрезаете медную трубку с помощью режущего инструмента, который дает чистый срез без заусенцев. Никогда не используйте ножовку или, если необходимо, подпилите края разреза, чтобы удалить все заусенцы, потому что они могут порезать уплотнительное кольцо, когда вы вставляете трубку в фитинг.
После того, как вы полностью вставите трубку в фитинг, вы выбираете губку инструмента, которая соответствует размеру трубы, с которой вы работаете. Когда вы открываете челюсти, они отскакивают; вы слегка зажимаете выступающий выступ фитинга, а затем нажимаете спусковой крючок инструмента.Через три-пять секунд зажимы сжимаются и образуют легкую обжимку как фитинга, так и трубки.
Это сжатие плотно сжимает уплотнительное кольцо вокруг медной трубки, создавая герметичное соединение. Чтобы выполнить ту же операцию, припаивание одного конца фитинга к куску трубки займет не менее двух минут или больше.
У пресс-фитингов есть еще одно огромное преимущество. Нельзя паять медную трубу, в которой есть вода. Пар и вода не позволяют трубе достаточно нагреться, чтобы расплавить припой.
Вы можете заставить воду вытекать из трубы на полную мощность и перекрыть ее с помощью прессового инструмента. Все, что вам нужно сделать, это купить шаровой кран, в который встроен пресс-фитинг. Вы открываете клапан, чтобы из него вытекала вода, надвигаете клапан на трубу, нажимаете на конец клапана, который находится на трубе, снимаете инструмент, а затем закрываете шаровой клапан, чтобы остановить поток воды.
Вы можете задаться вопросом о стоимости прессового инструмента. Они дорогие, как и челюсти. Но вот что вы можете сделать: есть большая вероятность, что ваш местный пункт проката инструментов сдает их в аренду.
Эти пресс-инструменты позволяют мастерам самостоятельно установить медные трубки в вашем доме или произвести ремонт, который у вас может не хватить смелости припаять.
Тим Картер пишет для агентства контента Tribune. Вы можете посетить его веб-сайт (www.askthebuilder.com), чтобы посмотреть видеоролики и получить дополнительную информацию о домашних проектах.
Медь не потеть; нажмите
Q: Дорогой Тим, я люблю читать вашу колонку в местной газете. Несколько месяцев назад вы писали о том, какая водопроводная труба может быть лучше для водопровода: медь или полиэтиленовый пластик.Вы вкратце упомянули новый инструмент, который избавляет от необходимости пайки меди. Я хотел бы узнать больше об этом методе изготовления герметичных медных соединений. Как это работает, насколько быстро это работает, и зависите ли вы от медного соединения, которое не зависит от припоя? –Брэнди С., Спокан, Вашингтон,
A: Я получил несколько похожих вопросов от читателей, которых заинтриговало мое быстрое упоминание об этом новом методе создания герметичных соединений между медными трубками подачи воды и медными фитингами.
На протяжении десятилетий золотым стандартом изготовления герметичных соединений при установке медных трубок была пайка. Когда в 1970-х был молодым водопроводчиком, этим занимались почти все. Проблема в том, что нужно приложить определенные усилия, чтобы подготовить медь, нагреть ее, расплавить припой и дать ему остыть. Пайка тоже рискованная. Спросите любого опытного пожарного, и он расскажет хотя бы одну историю о пожаре в доме, созданном водопроводчиком или мастером-мастером, который позволил факелу поджечь дом!
Как и во многих других вещах, новые идеи и технологии выходят из-под контроля и меняют ландшафт.Так было около семи лет назад, когда я увидел первый пресс для меди на конференции, организованной крупным производителем электроинструментов. Как старший сантехник с 29 лет, я был в восторге от этого инструмента.
Это называется пресс-инструментом. Самые популярные образцы этого инструмента имеют набор губок от 1/2 дюйма до 2 дюймов. Возможно, вам удастся найти большие челюсти для медных труб большего размера, но я сомневаюсь, что вам когда-нибудь понадобится такой огромный размер!
Вот ключ к тому, как работает система: фитинги, такие как 90-градусные изгибы, тройники, муфты и клапаны, имеют приподнятый выступ, и эта сформированная часть фитинга удерживает резиновое уплотнительное кольцо.
Вы разрезаете медную трубку с помощью режущего инструмента, который дает чистый срез без заусенцев. Никогда не используйте ножовку или, если необходимо, подпилите края разреза, чтобы удалить все заусенцы, поскольку они могут порезать уплотнительное кольцо, когда вы вставляете трубку в фитинг.
После того, как вы полностью вставите трубку в фитинг, вы выбираете губку инструмента, которая соответствует размеру трубы, с которой вы работаете. Когда вы открываете челюсти, они отскакивают; вы слегка зажимаете выступающий выступ фитинга, а затем нажимаете спусковой крючок инструмента.Через три-пять секунд зажимы сжимаются и образуют легкую обжимку как фитинга, так и трубки.
Это сжатие плотно сжимает уплотнительное кольцо вокруг медной трубки, создавая герметичное соединение. Чтобы выполнить ту же операцию, припаивание одного конца фитинга к куску трубки займет не менее двух минут или больше.
Стоимость специальных пресс-фитингов дороже. Во время написания этой колонки я проверил лучший веб-сайт, который использую для покупки сантехнических принадлежностей, и выяснил, что стоимость 1/2-дюймового фитинга под углом 90 градусов составила 39 центов.Пресс-фитинг того же размера стоил 1,83 доллара. Это разница в 1,44 доллара, но подумайте, сколько времени вы сэкономите!
Пресс-фитинги имеют еще одно огромное преимущество. Нельзя паять медную трубу, в которой есть вода. Пар и вода не позволяют трубе достаточно нагреться, чтобы расплавить припой.
Вы можете заставить воду вытекать из трубы на полную мощность и перекрыть ее с помощью прессового инструмента! Все, что вам нужно сделать, это купить шаровой кран, в который встроен пресс-фитинг.Вы открываете клапан, чтобы из него брызнула вода, надвигаете клапан на трубу, нажимаете на конец клапана, который находится на трубе, снимаете инструмент и затем закрываете шаровой клапан, чтобы остановить поток воды. Это абсолютное волшебство, когда вы останавливаетесь и думаете об этом. Сантехники в прошлом отдали бы свои глаза, чтобы иметь возможность работать с капающими трубами!
Вы можете спросить, сколько стоят эти пресс-инструменты. Они дорогие, как и челюсти. Но вот что вы можете сделать. Очень велика вероятность, что их арендует местный пункт проката инструментов.Я знаю магазин сантехники в штате Мэн, который позволит вам взять его бесплатно на один день! Они делают это в качестве бесплатной услуги, поскольку вы покупаете у них материалы и фурнитуру.
Эти пресс-инструменты позволяют вам, как домашнему мастеру, установить медные трубки в доме или отремонтировать, если в противном случае у вас не хватило бы смелости паять. Недавно я использовал пресс-инструмент, чтобы установить все медные трубки, которые соединяют новый высокоэффективный комбинированный котел моей дочери с коллекторами отопления. Этот же котел также является водонагревателем без резервуара, и я использовал пресс-инструмент, чтобы сделать все соединения медных водопроводов.Я сэкономил бесчисленное количество часов и не допустил ни одной утечки. Нажмите, не переживайте!
(Подпишитесь на БЕСПЛАТНУЮ рассылку новостей Тима и слушайте его новые подкасты. Посетите: www.AsktheBuilder.com.)
О проекте Спросите строителя
Синдицированная колонка Ask the Builder Тима Картера издается двадцать пять лет назад. Неудивительно, что редакторы в США любят работу Картера, поскольку он — один из немногих обозревателей, занимающихся улучшением дома, который имеет многолетний практический опыт работы на дому у платежеспособных клиентов.Он мастер-сантехник, мастер-плотник и строитель / ремонтник по индивидуальному заказу. Если вам нужен обозреватель, который работал в окопах и знает реальные ответы как на простые, так и на сложные проблемы, Картер никогда не перестанет удовлетворять вас и ваших читателей.
Картер может быть единственным синдицированным обозревателем, который звонит своим читателям по телефону, чтобы решить их проблемы. Эти разговоры составляют основу его популярного подкаста «Спроси строителя». Ваши читатели могут воспользоваться знаниями Тима, чтобы нанять лучшего подрядчика и установить лучшие продукты в своих домах.
Картер был первым партнером по видео для улучшения дома на YouTube, и сейчас у него более 88 500 подписчиков. Его 650+ видео были просмотрены более 55000000 раз.
Редакторы газет, журналов, радиопрограмм, телешоу и станций регулярно берут интервью у Картера. Они знают, что он говорит правду, и не боятся критиковать тех, кто занимается неэтичной практикой. Его книга разоблачения Roofing Ripoff является примером. Картер объединил свой личный опыт и глубокие навыки журналистских расследований, чтобы раскрыть массовое мошенничество, совершаемое в отношении потребителей в США со стороны индустрии асфальтовой черепицы.
Фитинги быстрого соединения для медных труб
Соединение медной трубы с помощью быстроразъемных соединений
Самые распространенные сантехнические материалы для водопровода медные трубы. Медные трубы очень популярны из-за их долговечности. и это разнообразие сортов. Он широко используется для транспортировки питьевой воды. из-за его коррозионной стойкости, обрабатываемости и высокого уровня теплопередача.
Есть несколько способов подключения медной трубы.Пайка и сжатие — два популярных метода, однако из-за затраченного времени и деньги вкладываются в инструменты, они не самый эффективный способ. ProBite’s Технология быстрой установки позволяет добиться того же уровня безопасности. соединение (даже более надежное, чем пайка и обжатие) при в то же время устраняя проблемы, беспорядок и необходимые инструменты, которые поставляются с пайка и обжатие.
Соединение медных труб пайкой и обжатием
Пайка и сжатие может быть довольно хлопотным, особенно для среднего дома DIY. владелец.Даже с профессиональным сантехником, у которого есть необходимые инструменты при пайке и использовании компрессионных фитингов он может стать очень длинным процесс установки трубы, особенно в труднодоступных местах.
Пайка медных трубок:
Процесс пайки включает открытое пламя и припой, чтобы расплавить металлы и соединить фитинг и медную трубу. Это будет сделать постоянное соединение между фитингом и трубой и может быть очень сложный процесс при работе в тесноте и там, где должна жара не использоваться (трубы под давлением).В дополнение к этому трубы, которые находятся рядом к стене может быть невозможно установить, не повредив стены открытое пламя (без специальных инструментов).
Компрессионные фитинги на медных трубках:
Компрессионные фитингитакже популярны для соединения медных трубок, однако они требуют специальных инструментов для сжатия и обеспечивают постоянное соединение который требует замены трубы, если когда-либо возникнет необходимость отсоединить (в случае утечки).
Соединительная медная труба с фитингами Push to Connect
При установке медной трубы с помощью быстроразъемных фитингов ProBite® вы нужно отрезать медную трубку, очистить ее и пометить так же, как и с подготовкой к любому другому способу подключения фитинга. Однако вместо этого из-за необходимости пайки, вы можете просто надвинуть фитинг на медь до тех пор, пока он достигает вашей отметки и крепко защелкивается. Фитинг будет герметично протекать бесплатное подключение за секунды.
Обычные медные трубы
Общие области применения медных труб: безмасляные сжатые воздух, Вакуумные системы, Отопление и охлаждение, Спринклерные системы, Питьевая вода, Перекачка жидкости, Охлажденная вода, Горячая вода, Автомойка, Под землей трубопроводы жидкости, Системы водоподготовки.
Замена медной трубы на PEX: простое обновление сантехники
Крупные проекты реконструкции часто включают вскрытие стен, полов и потолков, и это хорошее время для осмотра старых водопроводных труб и их замены при необходимости.Трубы водоснабжения особенно важны для проверки, так как они переносят воду под давлением, и последствия крупной утечки в водопроводе могут быть разрушительными. Замена старых водопроводных труб — очень распространенный проект, и рано или поздно это потребуется сделать во всех домах.
В свое время замена водопроводных труб обычно означала установку новых медных труб, соединенных припаянными фитингами, для сборки которых требовался факел и значительные навыки. Медь была предпочтительной водопроводной трубой с 1950-х по 2000 год и широко использовалась как в новом строительстве, так и для замены оцинкованных стальных водопроводных труб, которые были стандартом до 1950-х годов.Но использование меди постепенно исчезло из-за появления водопроводных труб PEX. PEX изготовлен из сшитого полиэтилена , формы гибких пластиковых трубок со сшитыми молекулами, которые обеспечивают большую долговечность и прочность.
Хотя медные трубы и фитинги по-прежнему широко распространены, многие профессиональные сантехники теперь используют гибкий PEX для всех новых конструкций, а также при ремонте и расширении существующих медных систем. PEX особенно удобен для домашних мастеров, которые считают, что различные методы выполнения соединений намного проще, чем пайка медных фитингов с помощью горелки.Трубки из PEX обычно соединяются с помощью соединителей с обжимным кольцом, для чего требуется недорогой специальный инструмент, известный как обжимной пресс; или с разъемами push-fit, такими как популярные фитинги SharkBite. Оба метода можно использовать для присоединения новых трубок из полиэтиленгликоля к существующим трубам, но, поскольку для вставных соединителей не требуются специальные инструменты, они являются фаворитом среди домашних мастеров.
Смотреть сейчас: Как заменить медную трубу на PEX
Уровни замены труб
Если во время ремонта вы столкнетесь с корродированными или протекающими медными трубами, у вас есть несколько вариантов самостоятельного ремонта.
- Повторная трубка. Помимо затрат, лучшим долгосрочным решением будет перепрофилировать весь дом, заменив медные трубы на PEX. Это включает в себя отключение и обход всей вашей существующей меди и запуск новых линий PEX по всему дому. Вы можете либо следовать текущему шаблону, либо начать заново с системой коллекторно-разветвлений PEX.
- Точечное исправление. Когда вы обнаружите протекающие медные трубы, вы можете воспользоваться минимальным подходом, вырезав плохой участок и заменив его полиэтиленом.Часто можно обойтись установкой только одного разъема с плотной посадкой в этой области.
- Заменить видимые пробеги. В качестве компромисса между полной заменой труб во всем доме и небольшими участками, вы можете заменить большие секции (10 футов или более) открытой медной трубы на полиэтилен PEX, ответвляясь там, где это необходимо.
Замена видимых участков — это решение, которое выбирают многие домашние мастера, потому что этот метод не так амбициозен и не так дорог, как переналадка всего дома. Хотя это может показаться сложным, на самом деле этот вариант не намного сложнее, чем вариант точечного исправления.
Определение плохой медной трубы
Правильно проложенные медные трубы имеют очень долгий срок службы (50 лет и более), но со временем они выходят из строя. Срок службы оригинальных медных труб приближается к концу, но не всегда легко распознать, когда они просят о замене. Когда медные трубы только начинают разъедать, утечки не всегда возникают и становятся очевидными, но есть первые признаки, которые вы можете найти.
- Вы чувствуете запах. Со временем вы начинаете замечать несвежий, затхлый запах, который вы не можете точно определить. Еще больше сбивает с толку, если запах находится в прачечной, ванной или детской комнате, потому что вы, естественно, думаете, что запах имеет отношение к комнате. Но запах больше похож на застойную воду из пруда, и он сохраняется.
- Вы видите доказательства. На потолке или стенах могут образовываться широкие выпуклости. Это происходит из-за точечных протечек в меди, которые медленно капают на гипсокартон, вызывая его расширение.
- Вы видите это : Если вы откроете стену или потолок с какой-либо целью, например для добавления изоляции, вы можете заметить, что медные трубы в стене или полости пола стали зелеными, покрытыми коркой и корродированными. Такие трубы могут даже иметь протечки через мелкие отверстия, из которых начинает сочиться вода, но настолько медленно, что капание еще не заметно.
Любой или все эти признаки означают, что ваша медная труба выходит из строя.
Ли Валлендер[Руководство] Как паять медную трубу с водой в ней
Вам понадобится следующее: бессвинцовый припой, бессвинцовый флюс, подходящие щетки для подгонки, абразивная ткань или наждачная бумага, инструмент для развертывания, резаки для медных труб, измерительная лента, пропан или бутан, горелка, медные трубки и фитинги, а также сухая и влажная тряпка.Минимальное защитное снаряжение — это перчатки, огнетушитель и классы безопасности. При пайке вблизи любых горючих материалов рекомендуется использовать огнестойкий тепловой экран.Направляющая
Враг номер один в обеспечении герметичного профессионального соединения — это вода. Удалите как можно больше воды, согнув трубку вниз. Если стоячая вода все еще осталась, вы можете использовать горелку, чтобы вскипятить ее. Определите необходимую длину трубки с помощью измерительной ленты и отрежьте ее до нужной длины с помощью ножниц.
Перед тем, как приступить к проекту, рекомендуется потренировать несколько суставов. Это позволит вам освоиться с нагревом, припоем и техникой. Просто помните, чтобы не расстраиваться, и что подготовка — самая важная часть. Если вы потратите время на то, чтобы высохнуть, очистить и правильно обработать флюсом, соединение будет иметь значение между соединением, которое протекает, и соединением, которое прослужит всю жизнь.
На внутренней стороне трубы из-за ножниц образуется заусенец, который может вызвать турбулентный поток и преждевременный износ меди и фитингов.Важно удалить этот заусенец с помощью расширителя внутренней трубки. Любые соприкасающиеся друг с другом медные поверхности необходимо очистить и обработать флюсом. Трубку очищают абразивной тканью, а фитинг или охватывающий конец очищают подходящей щеткой. Это три четверти дюйма из меди, поэтому будет использоваться щетка размером три четверти дюйма. Вам нужен блестящий вид голой меди. Осторожно, не касайтесь чистой медной поверхности, так как масло с ваших перчаток или рук загрязнит соединение.Чистой тканью можно стереть медную пыль.
Нанесите флюс на все сопрягаемые поверхности тонким ровным слоем. Прежде чем приступить к работе, вытащите небольшое количество припоя. Равномерно нагрейте фитинг. Припой будет следовать за нагревом. Вот почему важно нагреть подходящее или охватывающее соединение, чтобы припой втягивался в фитинг за счет капиллярного действия. Используйте медную трубку, а не пламя, чтобы расплавить припой. Каждые несколько секунд проверяйте, достаточно ли горячая медь, постукивая припоем по стыку.Будьте осторожны, чтобы не перегреть фитинг, так как это приведет к сгоранию флюса, из-за чего припой не будет течь должным образом.
Практическое правило — использовать такое же количество припоя, как диаметр паяемой трубы на стык. Это три четверти дюйма из меди, поэтому каждое соединение должно занимать три четверти дюйма припоя. После того, как стыки будут завершены. Дайте меди остыть естественным образом. Слишком быстрое охлаждение соединений может привести к поломке припоя. После того, как медь остынет естественным образом, протрите стык влажной тканью.Это удалит остатки флюса с трубы и фитингов. Если не протереть стык, участок с остатками флюса станет зеленым. Это также прекрасное время для осмотра суставов.
Распространенные ошибки
Первый пример даст тот же результат, если будет использовано слишком много тепла, недостаточно флюса или правильно очищенные фитинги. Вторая наиболее распространенная ошибка заключается в использовании пламени для плавления припоя вместо использования нагретой меди.
Pro Советы
Перед тем, как приступить к проекту, рекомендуется потренировать несколько суставов.Это позволит вам освоиться с нагревом, припоем и техникой. Просто помните, чтобы не расстраиваться, и что подготовка — самая важная часть. Если вы потратите время на то, чтобы высохнуть, очистить и правильно обработать флюсом, соединение будет иметь значение между соединением, которое протекает, и соединением, которое прослужит всю жизнь.
Как паять медную трубу — FAQ
Насколько сложно припаять медную трубу?
Медь — довольно надежный материал. Многие используют такие трубы для решения различных задач.Важно знать и уметь создать надлежащее паяное соединение между медной трубой, коленами и фитингами. Чтобы начать пайку медных труб, лучше узнать больше о методах и информации о том, как это сделать. Если вы планируете пайку мягким и твердым припоем, вам следует начать с очистки от оксидов. Просто вы делаете металлическую поверхность оголенной и готовой к пайке. Существуют различные варианты очистки, в том числе чистящая флисовая безметалловая ткань, наждачная бумага с правильным зерном или кольцо.Также можно использовать круглые щетки из латуни или нержавеющей стали с щетиной.
При работе с медной трубкой обычно используют капиллярную технику при пайке мягким или твердым припоем. Следовательно, паяльный зазор должен быть, с одной стороны, равномерным. С другой стороны, возникает капиллярный эффект, когда припой проходит через зазор между трубами, когда его нужно припаять против силы тяжести. Таким образом, вам не составит большого труда паять медные трубы, когда у вас есть все необходимое оборудование и материалы.
Почему припой не прилипает к медной трубе?
Есть разные причины, по которым припой может не приставать там, где он нужен. Одна из причин — срок службы припоя. Если он слишком старый, вы не получите такого же эффекта. Также следует позаботиться о жало паяльника и регулярно его чистить. Вы можете не получить достаточную температуру из-за окисления железа.
Если вы хотите соединить медные трубы, вам нужна рабочая температура. Если он упадет, вы не сможете выполнить свою задачу.Более того, могут быть термочувствительные компоненты, для пайки которых требуется больше времени. Паяльник следует чистить часто. Вы можете даже потереть его, когда он горячий, с помощью влажной губки. Сильные окисления можно удалить наждачной бумагой или шлифовальной губкой. Они легко справляются с грязью и ржавчиной.
Другой вариант — использовать смазку для пайки на плате. Вы также можете использовать немного воды там, где будете выполнять пайку, и очистить ее щеткой. Иногда нужно просто получить новый флюс и не тратить время и силы на попытки оживить старый.В настоящее время очень легко получить различные типы флюсов.
Вам нужен флюс для пайки медных труб?
Для пайки мягким припоем вам понадобится паяльная паста или флюс, а также припой (полный припой без флюса, особенно при пайке труб с питьевой водой). При подготовке трубы к пайке необходимо очистить медную трубу и плотно прилегать (внутри). Это можно сделать с флисом. Затем медная труба шлифуется по всей длине с помощью флиса до металлической отделки.Фурнитура отполирована и соответственно очищена изнутри.
После этого наносите флюс. В большинстве случаев это своего рода паста. Это относится только к внешней стороне медной трубы, то есть не внутри фитинга. Убедитесь, что он нанесен равномерно.
Повреждает ли флюс медные трубы?
На рынке можно найти различные флюсы, и все они подходят для пайки. Однако, когда вы имеете дело с медными трубами, все не так просто. Большинство из них содержат кислотные компоненты, которые могут вызвать коррозию.Поэтому после пайки флюс необходимо тщательно очистить.
Один из вариантов — использовать водорастворимый флюс. Они не такие кислые и легко смываются водой. Даже после такой очистки рекомендуется протирать область нанесения флюса тряпкой.
Плохо ли портится флюс для пайки?
У большинства флюсов есть срок годности. Поскольку они содержат кислотные компоненты, флюс испаряется и становится непригодным для дальнейшей пайки. Если говорить о сантехническом припое, то дело обстоит немного лучше.Если вы держите его должным образом запечатанным, такой флюс может работать исправно даже в течение многих лет. Если у вас есть такой флюс, рекомендуется примерить его на небольшой детали, прежде чем работать над основной.
Через какое время после пайки можно включать воду?
Только большая разница температур может вызвать повреждение медных труб. Однако пайка обычно в некоторых местах происходит, и тепло быстро распространяется по всей трубе. Таким образом, около 30 секунд достаточно, чтобы подождать, прежде чем включить воду.
Как устранить утечку в медной трубе без припоя стыков?
Существуют разные способы устранения протечек медных труб без пайки. Один из них — лента для защиты от протечек. Простая в использовании и недорогая лента для защиты от протечек станет вашим другом, если ваша медная труба не слишком повреждена.
