Как соединить стропила между собой: Как соединить стропила между собой в коньке своими руками — фото и видео

Сращивание стропил по длине: соединение, удлинение между собой

При возведении крыши можно столкнуться с самыми различными трудностями. Приведем простой пример, рассчитав длину скатов, вы поняли, что приобретенные брусья слишком короткие. Как поступить в такой ситуации? Как произвести наращивание стропил? Этот элемент конструкции должен выдерживать большие нагрузки, а значит, быть прочным. Так как можно сделать соединение стропил между собой так, чтобы они не поломались во время эксплуатации? Какие методы предлагают использовать профессиональные строители?

Вначале о материале для стропил

Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.

Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:

• Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
• Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
• еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.

Методов как соединить  стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

• Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
• Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
• Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

• Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
• Далее, торцы состыковываются и сращиваются с помощью накладок. После чего закрепляются гвоздями;
• Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
• Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение.  В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Составной вариант

Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:

• К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
• В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
• В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
• Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.

Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.

Где делать соединение

Очень важно правильно выбрать место, где будет производиться сращивание стропил. Дело в том, что такое, даже очень надежное соединение, все равно будет «слабее» чем цельный элемент. Поэтому, на выбранном участке изгибающий момент должен быть практически равен нулю.

Категорически не разрешается соединять стропила посередине. В этом месте самая большая нагрузка на изгиб. В первую же зиму, после обильного снегопада, стропила прогнутся именно в этом месте.

Существует одно важное правило. Место сращивания должно располагаться от ближайшей опоры не боле чем на пятнадцать процентов от длины стропил. В этом случае изгибающая нагрузка будет минимально, а значит, элемент не будет сильно деформироваться. При этом опора может располагаться как до, так и после места соединения. При этом в качестве опоры могут выступать следующие компоненты стропильной системы:

• Мауэрлат. Этот брус располагается на вершине стены по всему периметру дома;
• Коньковый прогон. Этот компонент считается опорой, если используется наслонная система. В этом случае верхние концы стропильных ног упираются непосредственно в прогон;
• Промежуточные стойки и подкосы. Эти компоненты и служат для того, чтобы поддерживать «слишком» длинные стропила. Как правило, под место сращивания и подставляют подкосы.

Только соблюдая эти правила удлиненная любым способом стропила будет выполнять свои функции и не поломается под нагрузками.

Как сделать сращивание стропил по длине — виды соединений

Последнее обновление статьи 24. 05.2022

При возведении каркаса крыши могут применяться различные способы соединения стропил между собой и с другими элементами конструкции. Выбор типа соединений зависит от особенностей стропильной системы, характеристик материала и предпочтений строителей.

Содержание

Классификация соединительных узлов

соединение стропил между собой

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону.

Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног.

В целом, узлы соединения стропил можно подразделить на несколько основных групп

:

• узел соединения с «фундаментом» крыши»;
• узел конькового соединения;
• узел крепежа дополнительных элементов стропильной системы;
• стыкование стропил при наращивании.

узлы соединения стропил

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала.

Чаще всего сращивание выполняется следующими методами соединения:

• встык;
• внахлест;
• способом косого прируба;
• в три доски;
• с опорой на прогон.

Крепление встык

Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

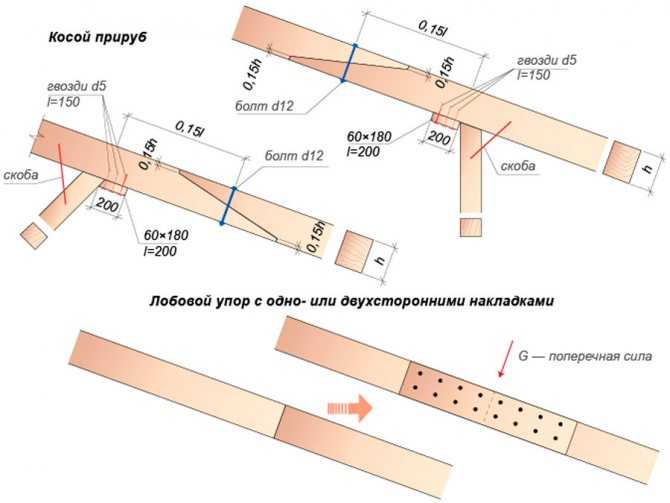

Метод косого прируба

Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест

Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

сращивание стропил по длине

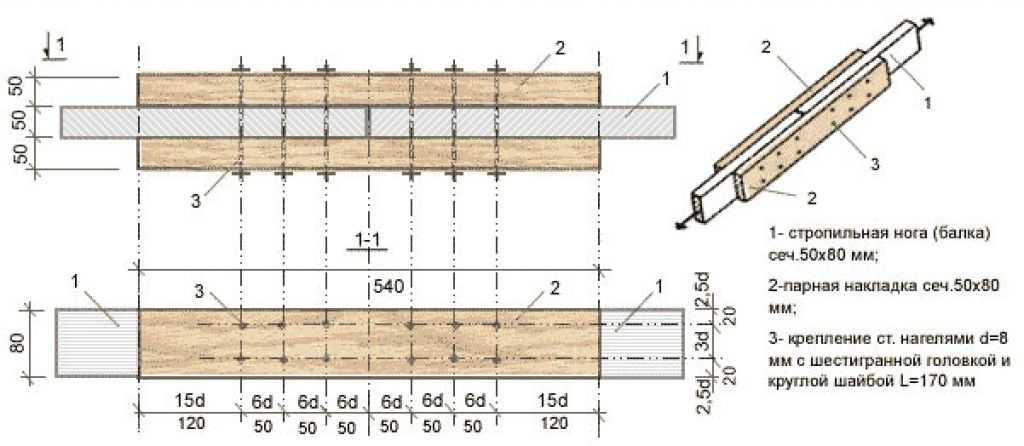

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны.

В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

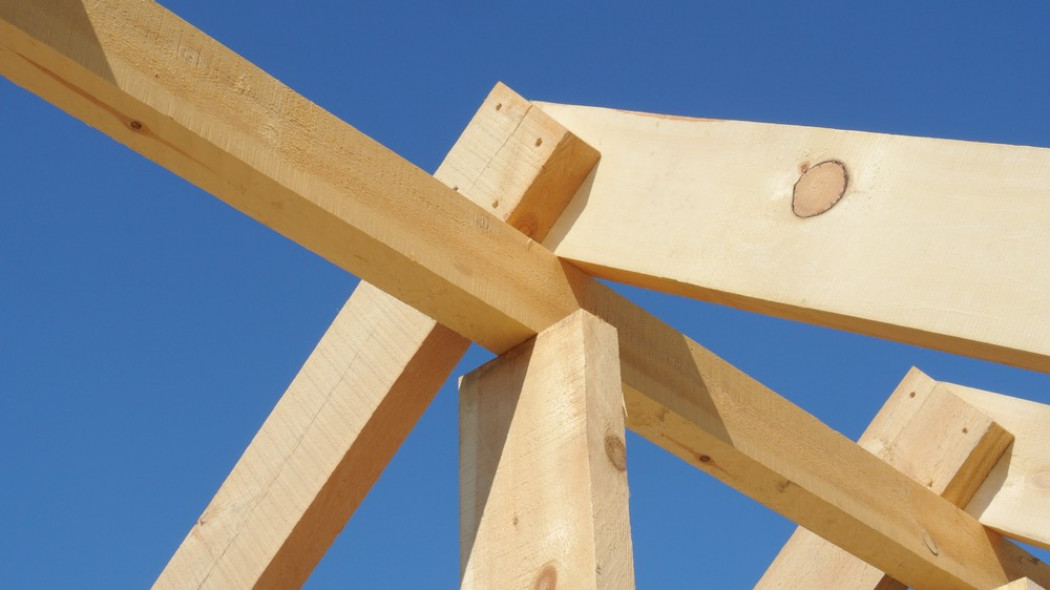

Крепеж верхней части стропил

Соединение стропил в коньке может выполняться различными способами в зависимости от типа системы и других особенностей конструкции.

При наличии конькового прогона верхняя часть ноги обрезается под углом, соответствующем углу наклона ската кровли, затем устанавливается срезом к коньковому брусу и крепится гвоздями либо саморезами. Для усиления конструкции можно использовать дополнительные металлические накладки. В некоторых случаях выполняется врубка шипа стропила в паз в коньке.

Для крепления висячих стропил между собой в коньковой части используются следующие способы:

1. Соединение стропил внахлест. В этом случае в верхних торцах, уложенных внахлест, необходимо выполнить отверстие для соединения с помощью болта или резьбовой шпильки. Важно использовать широкие шайбы, чтобы крепеж не повредил древесину при нагрузках.
2. С обрезкой торцов под углом. Верхние концы подрезаются таким образом, чтобы соединение торцов было вертикальным, а стропила располагались под углом, заданным проектом крыши. Чтобы обеспечить необходимую прочность узла, используются пластины для соединения стропил.
3. Крепеж «шип-паз». Как и в предыдущем случае, стропила располагаются под заданным углом. В верхней части выполняется пазо-шиповое соединение, которое дополняется металлическим крепежом. Также применяется крепление одинарным или двойным зубом (если кровля рассчитана на повышенные нагрузки).

варианты соединения верха стропил

Строительство сооружений из бруса или бревна требует особого подхода к возведению стропильной системы.

Если дом имеет фронтоны из стенового материала, усадка постройки заметно повлияет на конструкцию каркаса – его нельзя делать жестким, чтобы избежать деформации.

Соединение стропил болтами в коньковой части в комплексе со скользящим креплением на стенах обеспечивает необходимую подвижность стропильной системы. Кроме того, можно применять специальные подвижные коньковые крепления из металла.

Крепление нижней части стропил

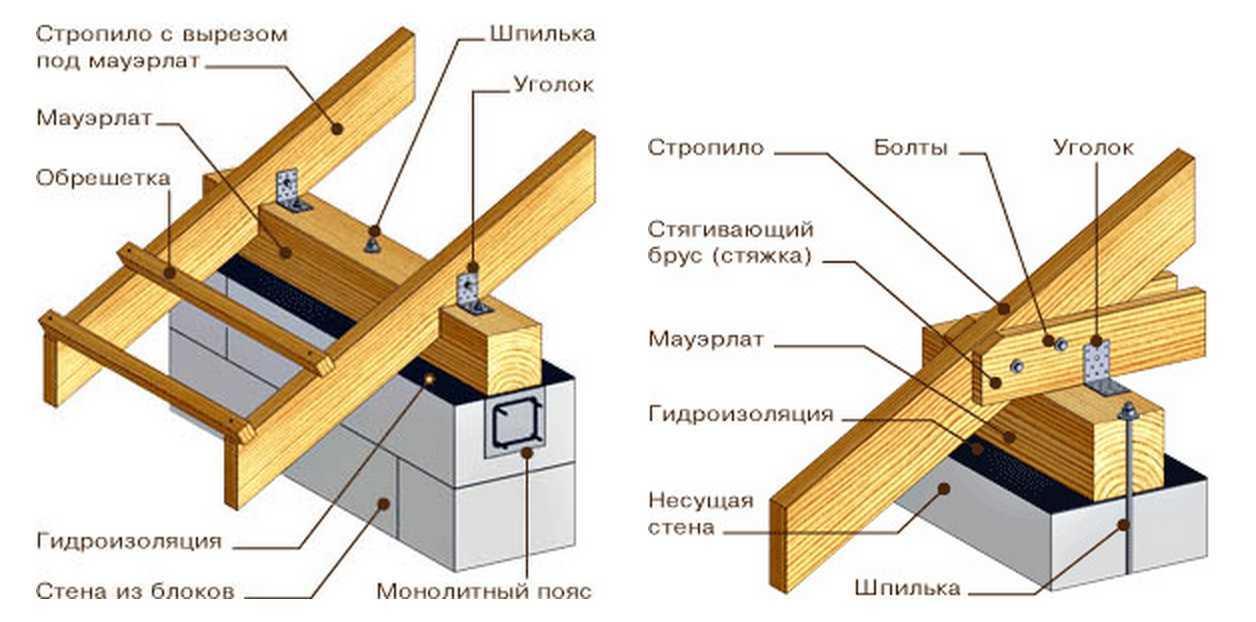

Соединение стропил с мауэрлатом бывает жестким и скользящим. При жестком креплении должны быть исключены любые смещения стропильной ноги, поворачивающие, скользящие и другие усилия.

Чтобы узел крепления был жестким, применяются два основных способа:

• монтаж с вырубкой в ноге;
• монтаж с нашивкой подпорного бруса.

Врубка (седло) на стропильной ноге не должна превышать 1/3 высоты доски, чтобы не снизить ее несущую способность.

Стропильная нога, упертая седлом в мауэрлат, закрепляется тремя гвоздями – два из них вбиваются с обеих сторон под углом, а третий – вертикально сверху.

Второй способ монтажа заключается в установке на мауэрлат бруса длиной не более метра, в который упирается нижняя часть стропильной ноги, срезанная под углом, соответствующим углу наклона крыши. Чтобы исключить боковой сдвиг, с обеих сторон монтируются специальные металлические уголки.

соединение стропил с мауэрлатом уголком

Скользящие крепления используются на стенах деревянных домов, склонных к усадке. Это специальные металлические элементы, которые обеспечивают стропильной системе некоторую степень свободы в определенном направлении.

Соединение стропил с балкой используется в случае, если опорой для стропильных ног служат затяжки. Следует учесть, что крепление выполняется на расстоянии не менее 40 см от края балки, чтобы обеспечить необходимую прочность конструкции под нагрузками.

Обычно выполняется врезка двойным или одинарным зубом, с упором или без упора. Дополнительно применяется металлический крепеж и обвязка катаной проволокой с креплением ее к анкеру на стене.

соединение стропил с балкой перекрытия

Может использоваться и болтовой крепеж – в этом случае стропильная нога срезанным торцом устанавливается на балку, в нижней части которой выполнен вырез. Болт должен располагаться перпендикулярно верхней стороне доски стропила. Также может применяться соединение хомутом. В обоих случаях в балке вырезается упор для стропильной ноги.

Крепление элементов стропильной системы

Способы соединения стропил с другими элементами каркаса крыши зависят от функциональных особенностей этих элементов. Ригель, соединяющий стропильные ноги в верхней части фермы, обычно врезается в стропила, если они выполнены из бруса большой толщины.

В случае использования стропильных досок, ригель выполняется из таких же досок, установленных горизонтально внахлест с каждой стороны стропильной ноги. Стойки и подкосы монтируются методом врубки.

Установка стропил на крыше патио | HomeСоветы

Эта статья является продолжением статьи: Строительство крыши над террасой или патио.

В этой статье:

Крепление стропил к ригелю
Сращивание стропил
Наклонные стропила
Крепление стропил и балок

Стропила распределяют нагрузку на крышу террасы по балкам, что позволяет использовать кровельные материалы, слишком непрочные, чтобы перекрывать расстояния между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания и перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Части пристроенной к дому террасной крыши.

Стропила могут соединяться с ригелями и балками любым из нескольких способов. Правильный метод зависит от конструкции крыши. Правильные пролеты и расстояние между балками и стропилами крыши патио см. в разделе Максимальные пролеты балок и стропил крыши патио.

Декоративная обрезка концов стропил может придать террасной крыше или беседке особый стиль. Если вы хотите добавить декоративные детали к стропилам, сделайте это до того, как поднимете и закрепите их на месте. Используйте сабельную пилу для выполнения криволинейных надрезов.

Крепление стропил к ригелю

При накладном перекрытии стропила крепятся к дому одним концом. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Подвески для балок могут подвешивать стропила к ригелю, но для наклонных стропил сделайте надрезы или используйте специальные подвески для стропил.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами так же, как стропила крепятся к балке.

Сращивание стропил

Там, где соединения стропил не будут видны, стропила можно соединить встык с помощью «косынок» из деревянных досок.

Для этого соедините концы стропил вместе на опорной балке. Затем прибейте два куска бруса размером 1 или 2 сантиметра той же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру обеих сторон стыка. Или соедините элементы, используя изготовленные металлические пластины для сращивания.

Если длина одного стропила недостаточна, два стропила можно соединить внахлест или соединить по балке. © Дон Вандерворт, HomeTips

Убедитесь, что каждый конец стропила опирается на опорную балку на целый дюйм. Если вам необходимо соединить несколько стропил, расположите их в шахматном порядке на разных балках, чтобы предотвратить ослабление основания.

Другой метод сращивания, хотя и не использует равномерное расстояние, заключается в перекрытии концов стропил, поддерживаемых балками. Если на всю длину стропила требуется более одного стыка, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте обе стороны каждого стыка шестью обычными оцинкованными гвоздями 8d или 10d. Этот тип соединения, как показано вверху справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в раскосах.

Наклонные стропила

Установка наклонных стропил на место может оказаться непростой задачей для новичка. Обычно проще всего вырезать одно стропило, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы обрезать наклонные стропила для пристроенной к дому террасной крыши, положите стропильную доску так, чтобы ее край опирался на ригель и балку параллельно ригелю. Затем плотно прижмите кончик стропила к стене дома. Используя деревянный брусок в качестве линейки, отметьте концы для обрезки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже. Вырежьте пазы «птичьим ртом» в тех местах, где стропила опираются на ригель и на балку.

Разместите стропила в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и обрежьте оставшиеся стропила, используя это стропило в качестве шаблона. Перед тем, как крепить стропила на место, обработайте их лаком для дерева.

Если прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства над головой, вы можете установить стропила новой крыши патио на верхнюю пластину стены. © HomeTips.com

Крепление стропил и балок

При строительстве террасной крыши может быть сложно построить конструкции из стоек и балок, которые поддерживают стропила. Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке. Самый распространенный способ их крепления к верхней части балки — вкручивание шурупов под углом.

При этом может потребоваться сначала просверлить направляющие отверстия, чтобы древесина не раскололась. Если стропила будут наклонными, используйте сейсмические анкеры (также известные как связи для стропил), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного анкера, второй может потребоваться по диагонали от первого в районах с сильным ветром или сейсмической активностью; проконсультируйтесь с вашим строительным отделом о местных стандартах. С обычными анкерами вы должны сделать надрезы на стропилах, чтобы они подходили, или использовать двухсторонний анкер, чтобы избежать надрезов.

Там, где стропила протянуты на большие расстояния или расположены на большом расстоянии друг от друга, они склонны к искривлению или короблению, если они не закреплены блокировкой. Ширина стропил также имеет значение; те, которые сделаны из пиломатериалов размером 2 на 8 или больше, требуют большей блокировки, чем те, которые сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными нормами. Если пролеты стропил менее 8 футов, перемычки (перпендикулярные стропила), прибитые поперек концов стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию на стропилах, где будет проходить блокировка, а затем проложите путь через балки, отмерив и отметив длину необходимых блоков.

Самый простой способ разместить блоки — расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева. Используя эту технику, вы сможете прибивать блоки лицом к лицу, а не прибивать их пальцами ног. Используйте 16d гвозди.

Для декоративного акцента и для того, чтобы скрыть заглушки металлических столбов, вы можете обрезать и обрезать их под углом, чтобы они подходили к верхушкам столбов.

СЛЕДУЮЩАЯ СМ.:

• Обрешетка и доска для кровли патио

Tagged покрытие для террасы, крыша для террасы, крыша для террасы

Как прикрепить стропила и фермы к верхней плите

9073

900shares 76 Поделиться

Пин-код

Вы в середине сборки, и пришло время начать обрамлять вашу односкатную крышу. Вы знаете, что существует множество способов крепления стропил и ферм к верхней пластине, но вы не уверены, какой из них лучше всего подходит для вашего проекта.

Как лучше всего крепить стропила и фермы к верхней плите? Для выполнения этой работы можно использовать несколько методов, в том числе гвозди на ногах, ураганные стяжки и даже винты. В этой статье мы рассмотрим каждый метод, чтобы помочь вам определить, какой из них лучше всего подходит для крыши, которую вы строите.

Быстрая навигация

• Что такое фермы и стропила?
• Как прикрепить стропила к верхней пластине
  • 1. Крепление гвоздями
  • 2. Анкерная стяжка
  • 3. Соединитель конькового стропила
  • 4. Крепление стропил без крыльев – соединитель с переменным шагом
  • 5. Специальные 6-дюймовые винты – TimberLOK
• Как прикрепить кровельные фермы к верхней плите
  • ТимберЛОК
  • 4. Анкерная стяжка
  • 5. Угловой соединитель ML
• Вывод

Что такое фермы и стропила?

Для создания крыши здания можно использовать как фермы, так и стропила. Хотя они функционируют одинаково, у них есть уникальные различия, которые влияют на то, как они крепятся к опорным стенам.

Давайте начнем со сравнения этих двух разных стилей крыш. Стропила — это балки, идущие от вершины крыши к верхней плите несущих стен. Они соединяются на пике крыши, соединяясь с противоположным стропилом или с коньковой балкой, которая проходит по всей длине пика дома или сарая. Стропила устанавливаются поштучно при возведении крыши.

Фермы, как и стропила, образуют профиль крыши строения. Однако, в отличие от стропил, фермы предварительно собираются перед установкой. Фермы состоят из двух отрезков пиломатериалов, образующих верхний край фермы, нижнего пояса, соединяющего два противоположных конца верхнего пояса, и ряда поддерживающих перемычек посередине.

Фермы обычно собираются на складе, а затем устанавливаются как единое целое. Благодаря дополнительным опорным элементам фермы обычно намного прочнее стропил и поэтому могут выдерживать более длинные пролеты.

Для получения дополнительной информации о фермах и стропилах ознакомьтесь с моей статьей о стропилах и фермах.

Прежде чем мы начнем, важно понять, почему присоединение вашей крыши, будь то ферменная или стропильная, к вашей конструкции является таким важным этапом в процессе строительства. Важно понимать, что не все методы, которые мы обсудим в этой статье, одинаковы.

Некоторые методы могут работать с большими подъемными нагрузками. Что такое подъем? Подъем — это давление, создаваемое, когда ветер дует вверх на крышу вашей конструкции. Во время некоторых стихийных бедствий, таких как торнадо и ураганы, величина подъема, которую может выдержать ваша крыша, может определить, останется ли крыша на месте или нет.

Хотя в этой статье мы не будем вдаваться в подробности обо всех факторах, влияющих на определение рейтинга загрузки крыши, который включает в себя все, от пролета вашей крыши до типа пиломатериалов, которые вы используете, мы обсудим, какие методы крепления сильнее других.

Определяя, что подходит для вашей крыши, учитывайте, где вы живете и какие погодные условия должно выдерживать ваше здание. Конечно, если вы живете в прибрежном районе, подверженном ураганам, вам следует использовать ураганные галстуки.

Как прикрепить стропила к верхней пластине

Для обеспечения устойчивости крыши важно иметь прочное соединение между стропилами и верхней пластиной. Силы гравитации на крыше заставляют стропила выталкиваться наружу. Таким образом, важно правильно закрепить стропила, чтобы эти силы не взяли верх.

Частично это связано с созданием выреза «птичья пасть» для облегчения соединения верхней пластины и стропила. Вырез птичьего рта включает в себя выемку в форме птичьего рта на каждом стропиле, где он встречается с верхней пластиной.

Этот паз позволяет балке плотно прилегать к верхней пластине. Это необходимо? Хотя у вас может возникнуть искушение избежать, по общему признанию, утомительного процесса вырезания птичьего рта в каждом стропиле, не делайте этого.

Во-первых, паз создает большую площадь поверхности в соединении между верхней пластиной и стропилом, обеспечивая лучшее соединение для их крепления друг к другу.

Не стоит забывать и о гравитации. Те гравитационные силы, о которых мы упоминали ранее, выталкивают наружу каждое стропило, от вершины до карниза. Вырезая выемку в виде птичьего рта, эти силы перенаправляются вниз на настенную пластину и стену, а именно туда, куда вы хотите, чтобы эти силы направлялись.

В конце концов, стены должны поддерживать крышу. Это предотвратит потенциальное смещение стропил, что приведет к провисанию крыши или, что еще хуже, к обрушению внутрь.

По тем же причинам вам также следует подумать об использовании хомутов, если вы планируете использовать стропила. Стяжка с воротником представляет собой отрезок пиломатериала, который прикрепляется к каждому противоположному стропилу возле вершины, предотвращая расхождение ваших стропил. Хомутные стяжки также снимают нагрузку с настенной плиты и стыка стропил.

Для дополнительной поддержки вы можете использовать потолочные балки, представляющие собой отрезки пиломатериалов, идущие от конца одного стропила к другому.

1. Крепление гвоздями

Крепление гвоздями — один из проверенных временем способов крепления стропил к верхней плите. Он включает в себя крепление стропила к верхней пластине путем забивания гвоздей через стропило и в заглушку стены под углом на противоположных сторонах стропила. Этот метод используется потому, что просто невозможно вбить пластину прямо в стропило из-за стенных шпилек.

Сколько гвоздей нужно использовать, зависит от размера верхней пластины. Для верхней пластины 2×4 используйте три пальца на ногах, чередуя стороны. Для верхней пластины 2×6 используйте пять ногтей на ногах, снова чередуя стороны с каждым ногтем.

С помощью гвоздя 8d забейте каждый гвоздь под углом примерно 30 градусов на расстоянии от стыка так, чтобы примерно 1/3 длины гвоздя входила в стропило, а оставшиеся 2/3 — в заглушку стены.

Такие гвозди обычно называют «наклонными». Какой в ​​этом смысл?

Наклонные гвозди на противоположных сторонах предотвращают выдергивание гвоздей. Это также снижает вероятность того, что гвозди будут срезаны под весом крыши.

2. Галстук Hurricane

Не хотите возиться с гвоздями на ногах, которые включают оценку углов и глубины? Хотите более надежное соединение. Тогда весна для галстуков Simpson Strong-Tie Hurricane.

Эти стяжки, похожие на подвески для палубных балок, состоят из металлической пластины, которая удерживает стропила и упирается в стену. Как и в случае с вешалкой для палубных балок, здесь предусмотрены специальные отверстия для гвоздей, что делает процесс установки несколько надежным.

После того, как стропила будут установлены, вставьте пластину на место и прикрепите ее структурными винтами Simpson Strong-Tie или оцинкованными гвоздями 8d.

Simpson Strong-Tie также предлагает другой вариант, который крепится к передней части верхней пластины и боковой части стропила. Как и в случае с другим стилем, эти разъемы предлагают удобство, а также прочность. Выровняйте их и вверните структурные винты в каждое из десяти предварительно просверленных отверстий.

Как следует из названия, эти стяжки предназначены для надежной фиксации крыши при сильном ветре или даже при землетрясении. Хотя вы заплатите за них немного больше, удобство и дополнительная мощность того стоят.



3. Соединитель конькового стропила

Как следует из названия, эти удобные соединители обычно используются для крепления стропил к коньковому брусу на вершине крыши. Они работают так же хорошо, чтобы соединить стропила с верхними пластинами. Они особенно хорошо работают с навесом.

Эти соединители крепятся к краю верхней пластины с помощью оцинкованных гвоздей через предварительно просверленные отверстия. Затем стропило вставляется в кронштейн, прикрепленный к пластине, и закрепляется гвоздями через предварительно просверленные отверстия.



4. Крепление стропил без птичьего паза – соединитель с переменным шагом

Если вы действительно против идеи делать на стропилах вырезы в виде птичьего паза, то вы можете подумать о соединителях Simpson Strong Tie с переменным шагом. Соединитель крепится к верхней части настенной пластины и включает в себя регулируемый кронштейн, который принимает и фиксирует стропило.

Этот кронштейн можно отрегулировать для наклона от 3:12 до 12:12.

С помощью этого кронштейна вы избавляетесь от необходимости делать пазы и забивать гвозди. Просто установите кронштейн и установите его через предварительно просверленные отверстия с гвоздями 10d. Этот соединитель с переменным шагом может сэкономить вам много времени, но не сэкономит вам деньги, так как эти кронштейны недешевы. Решите, стоит ли экономия времени дополнительных затрат при рассмотрении этого варианта.

5. Специальные 6-дюймовые шурупы – TimberLOK

Крепление гвоздями обычно используется, когда невозможно прибить верхнюю пластину к стропилу. Что ж, у TimberLOK есть еще один вариант. Возможно, вам не удастся прибить верхнюю пластину к стропилу. Но можно вкрутить в него винт.

Шурупы TimberLOK длиной 6 дюймов прикрепляют стропило к верхней пластине, вкручивая винт под углом от стыка между стойкой стены и верхней пластиной через верхнюю пластину в стропило. Это достаточно сильно? Будьте уверены, это так. Шурупы TimberLOK соответствуют требованиям национальных норм IRC 2012 для соединений стропил или ферм с верхней пластиной.

Требуется только один шуруп на стропило, это один из самых быстрых способов соединения верхней пластины и стропила. Для винта TimberLOK даже не требуется направляющее отверстие.



Как прикрепить стропильные фермы к верхней пластине

Хотя многие методы крепления ферм аналогичны стропилам, крепление стропильной фермы к верхней пластине немного сложнее из-за особенностей ферм .

В отличие от стропил, которые устанавливаются поштучно, фермы устанавливаются после их полной сборки. Это означает подъем и размещение объекта, который может весить сотни фунтов в зависимости от размера крыши, которую вы строите.

В домах фермы необходимо поднимать на место с помощью крана. Для навесов фермы обычно достаточно легкие, чтобы их можно было вручную установить на место, но вам, вероятно, понадобится пара дополнительных рук для выполнения этой задачи.

Поскольку нижняя часть фермы скрепляется нижним шнуром, для крепления фермы к верхней пластине не требуется выреза птичьего рта. Нижний шнур должен лежать прямо на верхней пластине, что делает присоединение фермы сравнительно простым процессом.

Чтобы выполнить это соединение, имейте в виду, что, как и в случае со стропилами, согласно большинству строительных норм и правил требуются анкерные скобы для защиты крыши от сильного ветра. Требуются ли ураганные стяжки, во многом зависит от того, где вы живете, поэтому обязательно проверьте свои строительные нормы и правила, чтобы увидеть, необходимо ли это.

Даже если они не требуются, лучше всего использовать ураганные стяжки, чтобы обеспечить надлежащую защиту вашей конструкции.

Общее эмпирическое правило для установки фермы заключается в том, что вам необходимо устанавливать ферму как минимум через каждые 24 дюйма. Имея это в виду, определите пространство от конца до конца и равномерно распределите фермы. После прикрепления фермы убедитесь, что она установлена ​​вертикально, прежде чем переходить ко второй.

Используйте распорки, чтобы удерживать фермы на месте, когда будете продвигаться поперек.

1. Крепление гвоздями

Как и в случае со стропильными крышами, крепление гвоздями является одним из наиболее распространенных способов крепления ферменной крыши к стеновой плите. Прибейте ферму к верхней части настенной пластины, вбив ее через стороны нижнего пояса под углом 30 градусов.

Учитывая, что в этой части нижнего пояса, скорее всего, находится одна из соединительных пластин, скрепляющих ферму, может потребоваться прибить металлическую пластину с одной стороны фермы. Это нормально. Только не повредите пластину при этом.

Как и при установке стропил, используйте гвоздь 8d, следя за тем, чтобы примерно 2/3 длины гвоздя попали в стеновую пластину. Убедитесь, что ногти на ногах с обеих сторон фермы на каждом конце. Используйте три гвоздя для хорды 2×4, два с одной стороны и один с другой, и четыре гвоздя для хорды 2×6, по два с каждой стороны.

2. Поворотный ремешок



Если вы ищете вариант, обеспечивающий более надежное соединение, чем стандартное крепление на ногах, рассмотрите эти поворотные ремешки от Simpson Strong-tie. Эти ремни охватывают соединение между фермой и верхней пластиной. Лента прикрепляется к нижней стороне верхней пластины, а затем закручивается поверх верхнего пояса фермы, прочно удерживая их вместе.

Просто согните хомуты вокруг соединения, а затем установите с помощью указанных крепежных элементов. Хотя их может быть сложнее установить, чем ногти на ногах, они обеспечивают большую прочность, сопротивляясь поднятию лучше, чем ногти. Если вы живете в районе, подверженном разрушительным сильным ветрам, это отличный вариант для вас.

3. TimberLOK

Альтернатива TimberLOK гвоздям и пластинам также может использоваться для ферм. Установка аналогична стропилам; только вы вкручиваете 6-дюймовый винт через нижнюю часть верхней пластины в верхний и нижний пояс фермы, а не в стропило.

Как и в случае со стропилами, убедитесь, что вы вкручиваете шуруп в точку, где встречаются верхняя пластина и стойка стены. Чтобы обеспечить надежное соединение, убедитесь, что винт проходит через все три части: верхнюю пластину, нижний пояс и верхний пояс.

4. Анкерная стяжка

Анкерные стяжки — отличный вариант для крепления фермы к верхней плите. Монтаж ферм такой же, как и стропил (см. выше). Вместо того, чтобы прикреплять стяжку к стропилу, вы будете прикреплять ее к нижнему поясу фермы. Ураганные связи обеспечивают прочное соединение, которое обеспечит вам самое сильное сопротивление подъему.

5. Угловой соединитель ML

Простой, прочный и эффективный. Эти угловые соединители от Simpson Strong-Tie создают прочное соединение между фермой и верхней пластиной и относительно просты в установке. Они работают, создавая соединение прямо на 90-градусном стыке фермы и верхней пластины.

После установки фермы прикрепите угловые соединители к обеим сторонам нижнего троса и закрепите их с помощью винтов Simpson 1/4” x 1,5” с сильным завинчиванием.

Вывод

Есть много хороших вариантов, которые следует учитывать при определении того, как прикрепить крышу к стенам конструкции, которую вы строите. Крепление гвоздями — один из самых простых способов крепления стропил или ферм к верхней пластине, в то время как ураганные стяжки обеспечивают превосходную прочность, чтобы ваша крыша оставалась на своем месте.

Когда придет время прикрепить крышу, будь то фермы или стропила, обязательно подумайте, что лучше всего соответствует потребностям конструкции, которую вы строите.
