Как скрутить три провода между собой?

Наверняка каждый, кто имел дело с ремонтом электропроводки, знает, как сделать скрутку проводов. На первый взгляд кажется, что ничего сложного нет в простейшем переплетении жил, которые потом изолируются и укладываются в распределительную коробку. Но все не так просто, т.к. именно такой ненадежный способ присоединения является одной из главных причин воспламенения проводки. Чтобы Ваша самодельная скрутка прослужила долго и была безопасной, рекомендуем ознакомиться с простыми советами, предоставленными ниже.

В чем опасность такого соединения?

Скручивание — это наиболее опасный способ соединения проводов, т.к. в этом случае контакт двух и более проводников будет зависеть только от качества проделанной работы. Если Вы слабо загнете жилы, через время они ослабятся, и в месте скрепления образуется слабый контакт. Эта проблемная зона при повышенных токовых нагрузках станет постоянно нагреваться, изоляция начнет плавиться и в результате может произойти короткое замыкание, не говоря уже о пожаре и поражении человека электрическим током.

Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.

Следует отметить, что если правильно скрутить жилы между собой, тщательно заизолировав оголенную область, никаких проблем не возникнет. Более того, скрученные жилы могут прослужить не один десяток лет, если учитывать, что в большей части старых домов и квартир использовался именно данный метод.

Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

Тщательно зачищаем обе жилы от изоляции примерно на 4-5 см.
Для этого также можно использовать специальный инструмент для снятия изоляции.
Протираем оголенные контакты тряпкой, смоченной в ацетоне (обезжириваем).
Наждачной бумагой зачищаем концы до металлического цвета.
Скрещиваем проводники между собой и одну из жил тщательно накручиваем на другую с помощью пассатижей. Количество витков нужно сделать не менее пяти.
Вторую накручиваем аналогичным методом на 5-7 витков.
Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку – кембрик, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди крайне не рекомендуется опытными электриками, не говоря уже о стандартах ГОСТ. Связано это с различным сопротивлением металлов, а также тем фактом, что при взаимодействии медь и алюминий окисляются, что заметно ухудшает электрический контакт. Еще один недостаток заключается в том, что будет происходить скрутка разных металлов (по физическим свойствам): жесткого и мягкого, что также ухудшает контакт.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Многожильные медные провода — идея скрепления

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Интересный инструмент для электрика

Полезные советы от профессионалов

Чтобы сделать скрутку проводов надежной, долговечной и безопасной, что самое главное, рекомендуем Вам учитывать следующие рекомендации:

Дополнительно скрученные контакты можно соединить последующей сваркой либо пайкой, что сделает контакт максимально надежным и неразрывным. Кстати пайку лучше всего использовать, если обе жилы большого сечения.

Современные клеммы WAGO могут использоваться гораздо эффективнее, к тому же процесс присоединения будет более быстрым. Также следует отметить, что вагами можно соединить не только алюминий и медь, но и несколько проводов одновременно, причем они могут быть даже разного сечения, что никак не повлияет на надежность контакта. Если Вы решили соединить провода в розетке либо люстре, лучше сделать это с помощью клеммников WAGO.
Зажимы СИЗ повышают надежность соединения, делая его более безопасным. Изделия дешевые и имеют низкую стоимость, поэтому рекомендуем использовать скрутку проводов колпачками СИЗ.
После того, как вы сделаете соединение проводов скруткой, не спешите прятать новый узел в распаечную коробку. В течение нескольких часов пусть электрическая цепь поработает, после чего проверьте температуру на месте скрепления. Если соединение греется, лучше все переделать, т.к. это свидетельствует о ненадежном контакте.

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками.

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы по теме:

Как правильно изолировать провода
Как сделать заземление в доме

Какие инструменты должны быть у электрика

Чем соединить провода между собой

Как соединить алюминиевые провода

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру. розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Факторы гальванической коррозии

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Возможна электрохимическая коррозия

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.

Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до 1 мм необходимо сделать пять витков.

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения. многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.

Обратите внимание! Если проводник имеет жилу 2 мм, то винт должен быть М4.

Ремонт своими руками

Как соединить провода

Если вы делает ремонт в доме или квартире своими руками. то проводка (так называемые скрытые работы) должны быть первыми в этом списке, наравне с установкой сантехники. Изучив это мини-пособие, вы наверняка сделает электричество в доме намного лучше, чем наемные Равшан и Джамшут. Самое главное правило доморощенного электрика #8211 не соединять провода под напряжением #8211 это могут только спецы. Перед тем, как приступать к работе с электропроводкой, ознакомьтесь с мерами безопасности.

1. Скрутка. С обоих проводов удаляется верхний изоляционный слой длиной до 5 сантиметров на каждом конце. После этого хвостики проводов складываются в одном направлении и скручиваются. В завершении изолируются с помощью термоусадочного кембрика или изоляционной ленты не менее трех слоев. Этот способ не указан ни в едином пособии для электриков и существует только как подготовительный этап к дальнейшей работе (пайка, сварка). Могут возникнуть проблемы, если вы решите соединить этим способом старые алюминиевые провода (выполнена вся проводка в старых панельных домах) и медные, которые широко используются сейчас. Контакт этих двух металлов нежелателен.

2. Соединение с помощью клемников. Подобно первому способу, снимаем изоляцию с провода на расстоянии 12 миллиметров (в зависимости от сечения провода и типа клемника может варьироваться от 0,8 до 1,5 см). Провода вставляются в клемник #8211 винтовой, самозажимной или самоизолирующий зажимы. Винтовые для соединения проводов в бытовых условиях используют чаще остальных, но при соединении алюминиевого провода нужно быть осторожным, чтобы не пережать его и не переломить место соединения.

Алюминий #8211 металл мягкий и для него актуально понятие текучесть. В случае, если перетяните винт, со временем контакт просядет и возникнет необходимость подтянуть винты в клемнике. Дополнительная изоляция не предусмотрена. Самозажимные клемники #8211 принцип тот же, но функцию удерживающего элемента выполняет удерживающая пластина. Здесь из несомненных плюсов #8211 скорость монтажа проводов даже #8220 чайником#8221. Из неудобств #8211 клемники занимают больше места в коммутационной коробке по сравнению с другими видами соединений. Кроме того, при монтаже проводов в клемники концы многопроволочных жил необходимо обпаивать или использовать специальные наконечники, которые продаются в магазинах или на рынке (разного диаметра сечения проводов). Самоизолирующие зажимы представляют из себя диэлектрический колпачок, внутрь которого вставлена конусообразная пружина. Окончания проводов зачищаются по 1,5 сантиметра,

складываются и как бы вкручиваются в этот колпачок. Но по опыту данное соединение наименее надежное и долговечное.

3. Соединение обжимом. Для этого способа нам понадобятся специальные обжимные клещи и гильзы, причем желательно диаметр гильзы не должен существенно превышать диаметр коммутируемых проводов (как, впрочем, и быть меньше). Как всегда, зачищаем провод от изоляции на длину гильзы (их пополам для экономии ни в коем случае не разрезать), скручиваем жилы между собой, вставляем их в гильзу и обжимаем клещами. Если понадобится добавить провод, то гильза удаляется путем откусывания, поэтому стоит учесть запас.

4. Соединение пайкой. В современной электротехнике это

самый оптимальный способ по соотношению цены и качества. Производится бытовым паяльником мощностью до 100 Вт, если 2-3 провода небольшого сечения или горелкой, если количество проводов и сечение больше. Используется припой в сочетании с флюсом, причем рекомендуется использовать не кислотные флюсы, так как их не нужно промывать после пайки. Для пайки алюминия есть специальные припои. Для изоляции можно использовать термоусадочный кембрик или не менее трех слоев изоляционной ленты.

5. Соединение сваркой. Этот метод требует достаточных навыков и опыта, а также специальной аппаратуры, но по надежности и долговечности равных ему нет. Нам понадобится инверторный сварочный аппарат или трансформатор и угольные электроды, средства защиты глаз и рук, так как метод ничем не отличается от обычных сварочных мероприятий. Провода зачищаются и скручиваются на расстоянии 50 мм от края так, чтобы их концы были на одном уровне #8211 для этого можно подрезать скрутку, затем на нее закрепляют #8220 массу#8221 сварочного аппарата и подносят к краю заряженный угольный #8220 карандаш#8221. Сварка происходит 1-2 секунды так, чтобы не оплавилась изоляция жил. Сваренный конец изолируется кембриком или изолентой не менее трех слоев.

Предлагаем вам посмотреть видео на тему:

#8220 Как соединить провода#8221

Способы соединения проводов

Здравствуйте, дорогие читатели! Сегодня я вам предлагаю небольшой обзор способов соединения проводов. В этой статье я постараюсь затронуть все возможные виды соединений, и дам небольшие комментарии о том как и где их лучше применять !

Все вы знаете и многие даже сталкивались с таким распространенным видом соединения, как скрутка.

Но современной редакцией ПУЕ такой способ соединения проводов как скрутка является запрещенным. Но об этом мы поговорим чуть ниже по тексту.

Все основные способы соединения проводов.

Согласно ПУЭ, соединения проводов должны выполнятся одним из следующих способов:

Итак, давайте рассмотрим каждый из приведенных способов поподробнее.

Опрессовка.

Сварка это уже более сложный и требующий квалификации и оборудования процесс.

Соединение сваркой представляет из себя скрученные провода, а конец скрутки контактной сваркой сваривается и образует на конце скрутки шарик. Таким образом, провода соединены намертво и контакт между ними безупречный. Единственным недостатком такого способа является неудобство его использования и, относительная, сложность процесса.

Для того, чтобы сделать соединение проводов этим способом понадобится:

средства индивидуальной защиты при сварке (очки, перчатки)
Сам сварочный аппарат.
электрод.
Флюс, для защиты места сварки от окисления.

зачищаем провода от изоляции 4-5 см.
делаем скрутку, можно откусить конец скрутки для того чтобы провода заканчивались на одном уровне.
Насыпаем флюс в углубление электрода и прижимаем конец скрутки к электроду.
Включаем сварку и после сваривания отводим электрод.
Образовавшуюся контактную сварку «шарик» на конце скрутки зачищаем металлической щеткой и изолируем.

Пайка – это способ соединения проводов который очень похож на сварку с той разницей что провода не свариваются между собой а скрепляются припоем.

При соединении проводов пайкой контакт так же получается отличный. но область применения соединения проводов пайкой ограничивается механическими или термическими воздействиями на место соединения.

Для соединения проводов пайкой нам понадобится:

Зачищаем провода, которые необходимо соединить от изоляции.
наждачной бумагой нужно зачистить каждую из соединяемых жил, для металлического блеска.
необходимо залудить место спайки, для этого можно, если вы используете канифоль, нагреть скрутку и прижать ее к кусочку канифоли пока скрутка не утопится в расплавленной канифоли.
Хорошо пропаять припоем скрутку.

При этом следите, чтобы провода не нагревались чересчур сильно. чтобы изоляция не оплавилась.

В общем-то, спайка и сварка достаточно надежные способы соединения проводов, но они более сложные и трудоемкие, чем остальные, поэтому и применяются реже.

Но, в случаях, где необходимо сделать действительно очень качественное соединение проводов. их применение целесообразно.

Соединение клеммниками.

С помощью клемм можно соединить два провода, такой способ соединения можно использовать для соединения разных металлов. Но, при использовании таких клемм с алюминиевыми проводами, необходимо учитывать свойство текучести алюминия. То есть, со временем, даже у очень хорошо зажатого в таком клеммнике алюминиевого провода, контакт ухудшается, что вызывает повышенное тепловыделение. По этому, при использовании таких клемм с алюминиевыми проводами, необходимо время от времени дожимать винт.

Говоря о клемных соединениях, стоит упомянуть и самозажимные Клеммники WAGO . Кто не знает что это за соединения рекомендую прочитать статью приведенную по ссылке.

Несомненно, любой электромонтажник, которому придется выбирать способ соединения проводов. выберет наиболее простой и быстрый способ. Одним из самых простых в употреблении и быстрых способов соединения проводов, на сегодняшний день, являются такие клеммники.

К характерным особенностям клемм WAGO можно отнести:

наличие клемм 2-8 мест, для зажима проводов.
сечение проводов, которые можно подсоединить 0,75 –4 мм. Кв.
Внутри клеммника антиоксидная паста, которая препятствует окислению проводников.

Способы соединения алюминиевых и медных проводов.

Для электропроводки новых домов такая проблема не столь актуальна. В новостройках закладывается медная проводка. А вот те кто живут в старых домах с этой проблемой могут столкнуться. А как показывает практика часто и сталкиваются.

Основные проблемы с алюминиевыми проводами в том, что они очень легко ломаются. И часто это происходит в очень неудобных местах.

Приведу пример: В выключателе, или розетке со временем или из-за обстоятельств перегорает алюминиевый провод. Часто это происходит из-за превышения рассчитанной на него нагрузки. По этой теме есть отдельная статья. Выбор сечения провода . рекомендую прочитать.

В попытках починить люди лезут в эту розетку, разбирают ее, и #8230 при попытках монтажа провод обламывается. И зачастую под самой стенкой. И тут то ничего кроме как добавить кусочек провода и не остается. Делается скрутка, к слову не очень хорошего качества, и ставится розетка.

Вмешательство в распределительную коробку, так же обычно заканчивается скруткой алюминиевого и медного проводов. Так как это наиболее простой вариант решения проблемы.

Ну, вот теперь мы знаем самые распространенные места возникновения проблемы соединения алюминиевого и медного провода.

Почему нельзя соединять алюминиевый и медный провод скруткой .

Причины аж две, но сводятся они в итоге к одному следствию со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.

Первая причина окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.
Вторая причина ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.

Основные способы соединения алюминиевых и медных проводов.

Основным принципом такого соединения является отсутствие непосредственного контакта между проводниками. Это достигается путем соединения их через всевозможные клеммники, ответвительные зажимы или муфты.

Всего выделяют три основных способа:

Болтовое соединения
Клемные колодки.
Ответвительные зажимы
Клеммники WAGO

О клеммиках Wago и клеммных колодках я уже рассказывал выше по тексту, по-этому повторятся не буду. А рассмотрю остальные два вида соединения медных и алюминиевых проводов.

Болтовое соединение проводов.

Такой вид соединения можно назвать самодельным. Используются практически подручные материалы.

Делаем болтовое соединение:

В первую очередь на соединяемых проводах необходимо сделать петли. Пример правильноо выполнения привожу на рисунке ниже :
Диаметр петель должен соответствовать диаметру болта, лучше всго будет их делать путем накручивания провода на сам болт.
После того как петли готовы, одеваете на болт поочередно Шайбу петлю медного провода шайбу петлю алюминиевого провода шайбу гайку.
Затягиваете гайку потуже, чтобы все это дело крепко держалось и не болталось.
Хорошенько изолируете всю электропроводящую часть этого соединения используя тряпичную изоляцию. Чем шире будет изо лента тем удобнее и легче будет качественно сделать изоляцию болтового соединения.

В итоге должно получится как-то так :

Ответвительные зажимы .

Этот способ соединения алюминиевых и медных проводов лучше подойдет для использования на улице. Сами же ответвительные зажимы бывают разных конфигураций, в зависимости от которой и будет варьироваться способ крепления в нем провода. Приведу примеры ответвительных зажимов для наглядности:

Думаю способ их применения не нуждается в дополнительных объяснениях. Применение такое же как и у клеммников. Только этот способ соединения проводов более капитальный. Он может применяться для ответвления питания для частного дома со столба, или в контуре заземления .

Подводя итог всему выше сказанному можно сказать, что существует множество способов соединения проводов и, каждый сможет найти наиболее подходящий в его случае способ .

В завершение хочу порекомендовать вам статью. Сравнение способов соединения проводов в которой я сравниваю соединение проводов скруткой и клеммником Wago. Занятный получился результат#8230

Но этом у меня все, а вы, на последок, можете посмотреть небольшое видео по теме:

P.S. Как вы считаете, какой способ соединения проводов лучше всего использовать. И какой используете сами ?

Источники:

Комментариев пока нет!

Способы соединения электрических проводов

При выполнении электроразводки неизбежно сталкиваешься с необходимостью соединять участки проводов между собой. Соединения выполняются в распределительных коробках, которые монтируются в стене или на стене. Обычно в такой коробке соединяются провода, ведущие к автомату в распределительном щитке, и провода, отходящие к розетке, светильнику, выключателю. Ещё один провод может транзитом идти от нашей коробки к следующей. Все соединения, естественно, выполняются в соответствии со схемой.

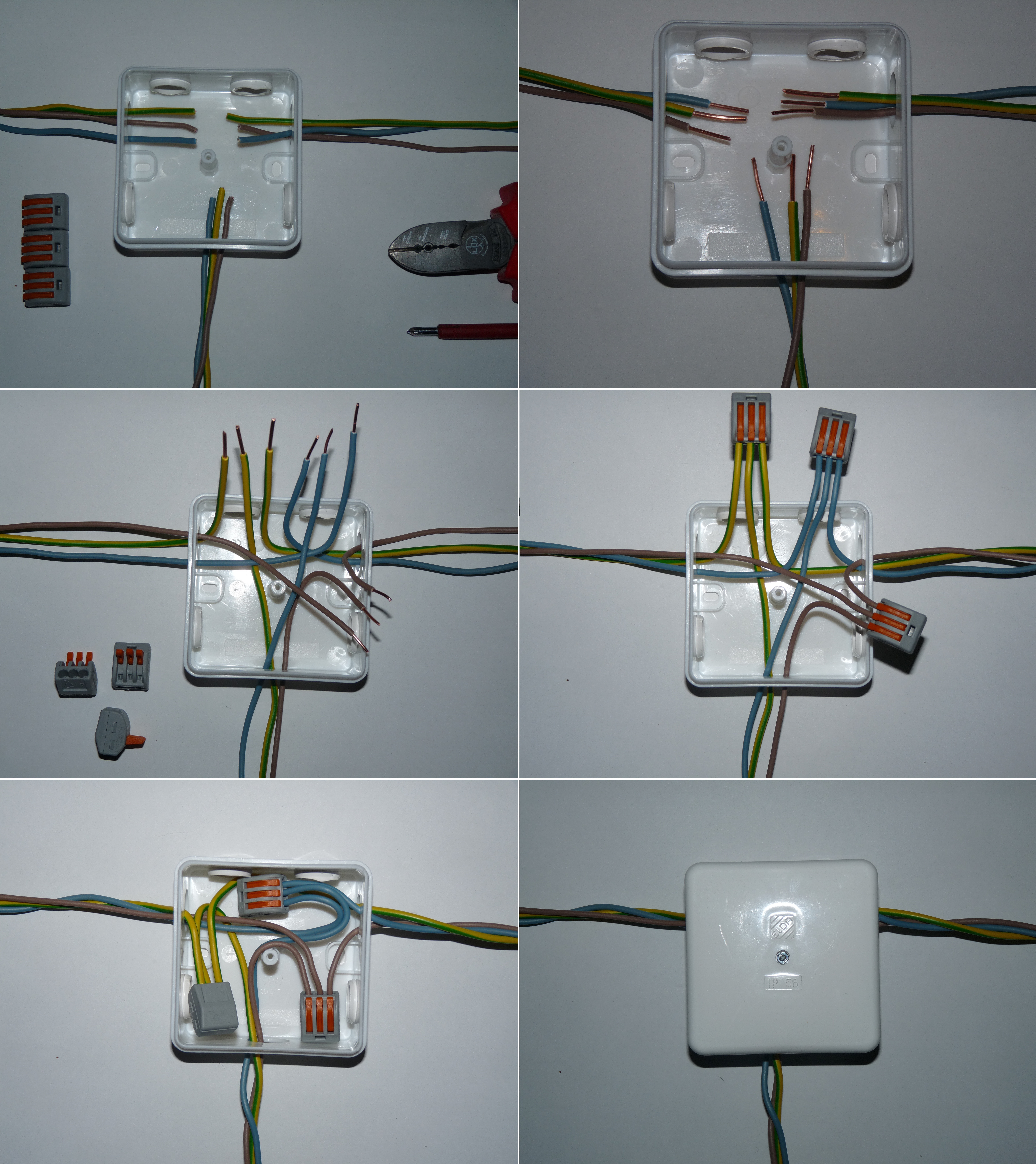

Вмонтированная в стену Распределительная коробка

Итак. прежде чем бежать и соединять провода вспомним какие основные виды соединении существуют :

скрутка проводов и дальнейшая их пайка или сварка ;
соединение с помощью клеммных колодок ;
соединение с помощью «орешков»;
соединение нулевых проводов с помощью соединительных шин;
пружинные клеммы типа WAGO ;
использование болтового соединения.
соединение с помощью гильз.

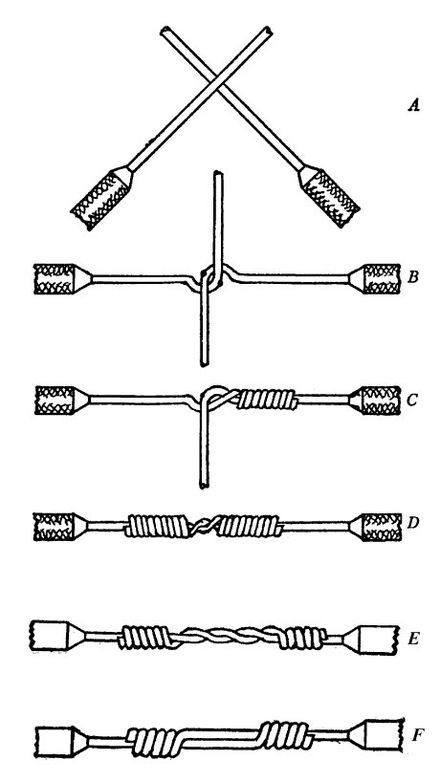

Старый добрый способ соединения – скрутка

Чтобы скрутить провода и заизолировать место скрутки, не надо ничего, кроме пассатижей и изоленты. Качественно и аккуратно выполненные скрутки медных жил живут по нескольку десятков лет. Не надо забывать зачистить оголённые участки токопроводящей жилы (ТПЖ) перед их скручиванием.

Для пущей надёжности скрутку можно пропаять, используя для этого стандартный оловянно-свинцовый припой и канифоль или другой флюс. Ещё лучше пропустить через место соединения кратковременный сварочный ток. На конце скрутки образуется наплыв (капля) из меди, такое соединение прослужит пока не разрушится изоляция. Сваривать и паять можно только медные жилы. Но если мы взглянем в ПУЭ. то увидим что скрутка запрщается. особенно в деревянных домах и банях. поэтому делают скрутку с пайкой или сваркой .

скрутка с пайкой и скрутка сваркой

Вообще, добиться надёжности соединения проводников из алюминия гораздо сложнее, чем того же для меди. Выполняя скрутку алюминиевых проводов в силу механических свойств материала очень легко порвать или сломать оголённую часть ТПЖ. Используя винтовые и вообще резьбовые соединения для алюминиевого провода надо периодически протягивать контакты, так как материал со временем «плывёт», сопротивление контакта постепенно ухудшается, и в результате возможно подгорание контакта и, в худшем случае, пожар.

Основная проблема, которая может возникнуть при выполнении обычной скрутки – электрохимическая коррозия при попытке соединения жил из различных материалов, особенно опасно пытаться делать скрутки проводов из меди и алюминия. В практике известен не один случай, когда приходилось переделывать подобные соединения.

Для выполнения скруток однородных по материалу широко применяется СИЗ (соединительный изолирующий зажим). Колпачок СИЗ накручивается на соединённые вместе жилы, обеспечивая их скрутку и обжимая оголённые участки ТПЖ. Изоляция такого соединения достаточно надёжна, и точно не хуже, чем при использовании изоленты. При использовании СИЗ необходимо очень аккуратно следить за соответствием типоразмеров колпачка и соединяемых проводов.

Клеммные колодки

Широко распространены соединения при помощи клеммной колодки. В пластиковом корпусе колодки установлены контактные гильзы (как правило, латунные) с внутренней резьбой. Надёжный контакт обеспечивается винтами, зажимающими вставленный в гильзу провод.

Ответвительные кабельные сжимы

Для надёжного соединения проводов из разных материалов и для ответвления проводов от основной (магистральной) линии без её разрыва используются кабельные сжимы («орешки»). Сердечник «ореха» состоит из двух прижимных плашек и разделительной центральной пластины. Вся эта конструкция стягивается болтами. Основная особенность кабельного сжима – это то, что соединяемые жилы контактируют друг с другом только через стальную разделительную пластину. Часто «орехи» используют при устройстве ввода в дом или квартиру для перехода с магистрального алюминиевого провода к медной внутренней разводке.

Зажим «Орех» без крышки

«Орех» полностью в собранном виде

Соединительные шины

Для соединения большого количества жил рабочей нейтрали или защитного заземления в распределительных щитках широко используются шины. Нулевая шина крепится к конструкции щита или устанавливается на DIN-рейку через изолирующую подставку, «земляная» шина – крепится непосредственно к корпусу. И та, другая шины имеют несколько отверстий с прижимными винтами для подключения жил.

Шина для заземления

При применении винтовых клемм усилие, с которым жила прижимается к контакту, со временем ослабевает, особенно в случае контакта с алюминием. Контакт ухудшается, место соединения начинает греться. Это приводит к необходимости периодической ревизии и протяжки резьбовых контактов.

Пружинные клеммы

Существенно ускоряют процесс монтажа пружинные безвинтовые клеммы. Их конструкция разработана в германской фирме WAGO в пятидесятых годах двадцатого века. Клеммы для строительного монтажа на основе плоскопружинных зажимов позволяют надежно соединять любые медные и одножильные алюминиевые провода в любой комбинации без использования специального инструмента.

Основное преимущество пружинных клемм — сама пружина подвижна всегда, во весь срок службы клеммы зажимы из пружинной стали создают заданное зажимное усилие. Оно автоматически согласуется с сечением проводника, усилие прикладывается к поверхности жилы, не деформируя её. Таким образом обеспечивается постоянный контакт.

Монтаж провода в WAGO серии 222

Применение пружинных клемм позволяет сократить время электромонтажа (особенно это важно при больших объемах работы), для каждого проводника имеется отдельное клеммное место, проводники не повреждаются, обеспечивается надёжная защита от случайного прикосновения к неизолированным контактам, все соединения выглядят эстетично и компактно.

Существуют пружинные клеммы с втычными контактами (например, клеммы WAGO серий 773, 2273). Такие клеммы можно использовать только для одножильных проводов. Оголённый конец жилы просто вставляется в такой клеммник с небольшим усилием. Для разъединения контакта провод также с небольшим усилием выкручивается из клеммника.

Ещё более удобны универсальные клеммы – «защелки» (например, клеммы WAGO серий 222, 221). Их можно применять при сборке временных схем, так как установление и разъединение контакта занимает несколько секунд. Такие клеммы позволяют соединять провода из разных материалов и разного сечения.

Луженая токовая шина обеспечивает постоянно надежное и газонепроницаемое соединение. Для примера — рабочие характеристики 221 серии — 32 А/450 В и максимальная температура 105 °C. Допускается использовать клеммы 221 серии при температурах окружающего воздуха до 85 °C.

Рекомендуется перед подключением алюминиевого провода заполнить клемму специальной контактной пастой, снимающей окисную плёнку и препятствующей дальнейшему окислению жилы. В номенклатуре WAGO предусмотрены клеммы, заполненные такой пастой при изготовлении.

WAGO 308 с пастой

Существуют специальные пружинные клеммы для подключения светильников. Типичные параметры таких клемм – с монтажной стороны возможно подключить один или два медных или алюминиевых одножильных провода сечением до 2,5 кв. мм; со стороны светильника – любой медный провод такого же сечения. Номинальный ток для медных проводов 24 А, для алюминиевых – 16 А.

Соединения разных материалов болтом

При соединении медных и алюминиевых проводов необходимо исключить непосредственный контакт этих металлов. Для этого можно использовать ответвительные кабельные сжимы («орешки»). Можно использовать пружинные клеммные соединители. Можно использовать обычный стальной болт, на который навиваются изолированные концы провода из разных материалов. Между проводами на болт обязательно надо надеть стальную шайбу, желательно для долговечности соединения подпружинить его шайбой Гровера.

Конечный вид соединения проводов из разных металлов

Гильзовые соединения

Самый надежный способ соединения это гильзовый. Необходимо подобрать саму гильзу под сечение проводов. С одной и другой стороны поместить провода и специальными клещами обжимается гильза с проводами .

Опрессовка гильзы специальными прессом

После этого гильза изолируется изолентой или термоусадочной трубкой. Конечно. качество соединения хорошее ,но работа увеличивается в разы. Тем более гильзы подобрать и купить в магазине трудновато.
