Соединение проводов в распределительной коробке для электропроводки

Электричество представляет ту область, работы в которой не терпят ошибок, которые могут привести к непредсказуемым результатам. Несмотря на эти факты, многие стараются самостоятельно разобраться в электрических сетях, чтобы сэкономить на работах. Очень важно осуществлять грамотное соединение в распределительных коробках, поскольку за этим стоят правильность работы,  безопасность, в том числе и пожарная.

Содержание

  • 1 Зачем нужна распределительная коробка
  • 2          Способы соединения проводов
    • 2.1 Соединение проводов с помощью скрутки
    • 2.2 Скрутка с помощью монтажных колпачков
    • 2.3 Соединение проводов с помощью пайки
    • 2.4 Соединение проводов с помощью сварки
    • 2.5 Соединение проводов с помощью клеммных колодок
    • 2.6          Соединение проводов с помощью опрессовки
  • 3 Основные схемы разветвления проводов
    • 3.1 Подключение розеток
    • 3. 2 Подключение одноклавишного выключателя
    • 3.3 Подключение двухклавишного выключателя

Зачем нужна распределительная коробка

Электрические провода, начиная от распределительного щитка, проводятся по всем помещениям дома или квартиры. В каждом помещении эти провода подключаются либо к розеткам, либо к освещению, которое функционирует на основе электрических выключателей, а также осветительных приборов. Провода, которые заводятся в отдельное помещение, в первую очередь попадают в распределительную коробку, а затем идут по своему назначению – одними проводами подключаются розетки, а другими проводами освещение. Именно в распределительной коробке осуществляется подключение этих проводов так, чтобы корректно работала электрическая система – розетки и освещение должно функционировать независимо друг от друга.

Правила устройства электропроводки

Электрические провода разводятся по помещениям так, чтобы их можно было легко найти в случае аварийных ситуаций, а для этого прописаны правила, 4 которые заключены в отдельный раздел под названием «Правила устройства электроустановок» или сокращенно «ПУЭ».

В ПУЭ сказано, что все соединения и ответвления проводов осуществляются в распределительной коробке. Разводка проводов осуществляется на расстоянии 15см от уровня потолка, после чего, если требуется сделать ответвление, провода опускаются под прямым углом. В местах ответвлений устанавливаются распределительные коробки, в которых соединяются провода согласно схеме соединения.

Некоторые формы распределительных коробок

Существуют распределительные коробки для поверхностного, а также для скрытого монтажа электрической проводки. Скрытый монтаж предусматривает в местах установки формирования углублений, в которые устанавливаются распределительные коробки так, чтобы крышки находились заподлицо со стеной. Как правило, распределительные коробки закрывают отделочным материалом (например, заклеивают обоями), чтобы они не портили внешний вид интерьера. Если известна схема соединения проводов, то найти распределительную коробку в случае чего не столь сложно. В некоторых случаях, что в наше время является редкостью, осуществляют поверхностный монтаж. В таком случае, распределительные коробки, как и розетки, как и выключатели, устанавливаются непосредственно на стену (или на другое основание).

Выпускаются распределительные коробки либо круглой, что намного чаще, либо квадратной формы. Обычно имеется четыре вывода для подключения проводов, но может быть и больше. Выводы сделаны так, чтобы можно было подключать провода, помещенные в гофрошланги или в пластиковые трубы. Такой подход позволяет быстро заменять провода в случае аварийных режимов. Зачастую, электрические провода разводятся в штробах – своеобразных углублениях, проделанных в стенах. С одной стороны – это просто, а с другой стороны, в случае повреждения проводов, заменить их очень сложно. В любом случае, лучше все делать так, как требуют ПУЭ.

Использование распределительных коробок позволяет:

  • Повысить ремонтопригодность электрических сетей. Поскольку имеется доступ ко всем соединениям, можно легко определить характер неисправности и быстро устранить данную неисправность.
  • Места соединений представляют наибольшую вероятность появления неисправностей. Легкий доступ к местам соединений позволяет осуществлять регулярный осмотр.
  • Снизить уровень пожарной безопасности, так как постоянный осмотр позволяет своевременно отреагировать на аварийные режимы работы.
  • Снизить затраты на покупку электрических проводов или кабелей. Электрическая проводка, выполненная без распределительных коробок, требует больших затрат материалов.

         Способы соединения проводов

Проводники в распределительной коробке можно соединять различными способами, при этом имеются сложные варианты, требующие специальных инструментов, а имеются и простые способы, не требующие специальных инструментов.

Соединение проводов с помощью скрутки

Этот вариант считается самым простым, так как для его реализации достаточно иметь обычные плоскогубцы. При этом этот способ считается самым ненадежным, о чем сказано в ПУЭ. В случае ненадежного контакта, возможен перегрев в местах соединения, который может привести к пожару. Может быть использован как временный вариант соединения проводов с последующей заменой на более надежные соединения.

Правильная скрутка электрических проводов

Несмотря на то, что соединение считается временным, необходимо придерживаться ряда правил. Хотя способы соединения одножильных и многожильных проводов практически идентичные, отличия все же имеются.

Многожильные провода следует скручивать в такой последовательности:

  • Провода зачищаются от изоляции на расстояние до 4-х сантиметров.
  • Проводники раскручиваются на длину до 2-х сантиметров.
  • Проводники соединяются встык, на длину раскрутки.
  • Отдельные проводники скручиваются с помощью пальцев рук.
  • После этого, проводники скручиваются с помощью плоскогубцев.
  • Места скруток изолируются с помощью изоляционной ленты или с помощью термоусадочных трубок.

Если проводники одножильные, то скрутка упрощается, хотя технология скрутки практически не отличается: зачищаются провода, после чего они скручиваются между собой сначала вручную, а затем с помощью плоскогубцев. Остается только изолировать места скруток.

ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!


Watch this video on YouTube

Скрутка с помощью монтажных колпачков

Для соединения электрических проводов выпускаются специальные колпачки. В таком случае задача существенно упрощается, а применение колпачков позволяет получить более надежное соединение. Колпачки сделаны из материала, который не поддерживает горение. Внутри колпачка располагается металлическая резьба конической формы. Выпускаются колпачки нескольких размеров, так как они предназначаются для соединения различного количества проводников.

Соединение проводов при помощи колпачка

Чтобы соединить проводники, достаточно зачистить их от изоляции и немного скрутить вручную. После этого на проводники надева6тся колпачок и с усилием прокручивается до тех пор, пока проводники не перестанут вращаться. Можно после этого считать, что проводники соединены.

Соединение проводников в распределительной коробке колпачками

Использование колпачков позволяет сразу же решить все проблемы — осуществление скрутки, а также изоляция места скрутки. Получается не только компактно, но еще и надежно.

Соединение проводов с помощью пайки

Соединение проводов с помощью пайки считается более приемлемым, тем более что для этого необходимо иметь паяльник, а также навыки обращения с ним. В первую очередь необходимо зачистить провода, а затем провода лудятся. Для этого нагревается паяльник, после чего на них наносится тонкий слой припоя с использованием канифоли. Освобожденный от изоляции проводник нагревается с помощью паяльника и в горячем состоянии помещается в канифоль на короткое время. После этого осуществляется процесс лужения. Для этого необходимо, чтобы на паяльнике было немного припоя. Жалом паяльника просто проводится по проводнику, и он приобретает блестящий белый цвет с металлическим отливом, так как цвет припоя соответствующий.

Спаянные провода

Следующий этап включает обычную скрутку проводников по всей технологии. После этого опять нужно взять разогретый паяльник и припой, причем припоя нужно намного больше, по сравнению с лужением. Скрутка прогревается до тех пор, пока не начнет плавиться припой. Расплавленный припой должен попасть между витками, обволакивая место скрутки. Таким способом обеспечивается надежный контакт.

Естественно, что этот вариант соединения не приветствуется среди электриков лишь по той причине, что для реализации этого варианта требуется намного больше времени, нежели в случае с обычной скруткой. К тому же, такой способ соединения обладает плохой ремонтопригодностью. Спаять провода вместе намного проще, по сравнению с их распайкой. Чтобы найти аварийное место, приходится провода распаивать, что в аварийных режимах, когда пропадает электричество, сделать это не так просто.

Пайка скруток, быстрый способ.http://masterovv.ru


Watch this video on YouTube

Соединение проводов с помощью сварки

Это как раз тот вариант, когда необходимо не только иметь специальный инструмент, который имеется не у всех, необходимо иметь навыки работы с ним, тем более что придется сваривать достаточно тонкие провода.

При наличии сварочного аппарата, необходимо выставить сварочный ток:

  • Около 30А, если свариваются проводники, сечением 1.5 миллиметра квадратных.
  • Порядка 50А, если необходимо сварить провода, сечением 2.5 миллиметра квадратных.

Для сварки проводов из меди не подходят обычные электроды, поэтому потребуются графитовые электроды. Процесс непростой, так как одним концом от сварочного аппарата придется подсоединиться к нижней части скрутки, а электродом нужно коснуться верхней части скрутки. Сварка осуществляется за доли секунды, поэтому очень важно не передержать, иначе скрутка сгорит. После этого остается лишь заизолировать места соединений. На видео можно посмотреть, как правильно это сделать.

Соединение проводов в распредкоробке распайке путем скрутки со сваркой


Watch this video on YouTube

Соединение проводов с помощью клеммных колодок

Существует еще один вариант соединения проводов в распределительных коробках – это соединение с помощью клеммников (клеммных колодок). Существуют клеммные колодки на основе специальных зажимов, а также обычные винтовые. Соединение достаточно простое, так как достаточно вставить несколько зачищенных проводов в металлическую гильзу, после чего они зажимаются с помощью специальных зажимов или с помощью обычных винтов.

Клеммные колодки на основе винтовых зажимов выполнены в пластмассовом корпусе, внутри которого располагается контактная пластина. Современные контактные колодки выполнены со скрытыми контактами, а контактные колодки старого образца выполнены с открытыми контактами. Несмотря на такие различия, принцип их работы абсолютно идентичный.

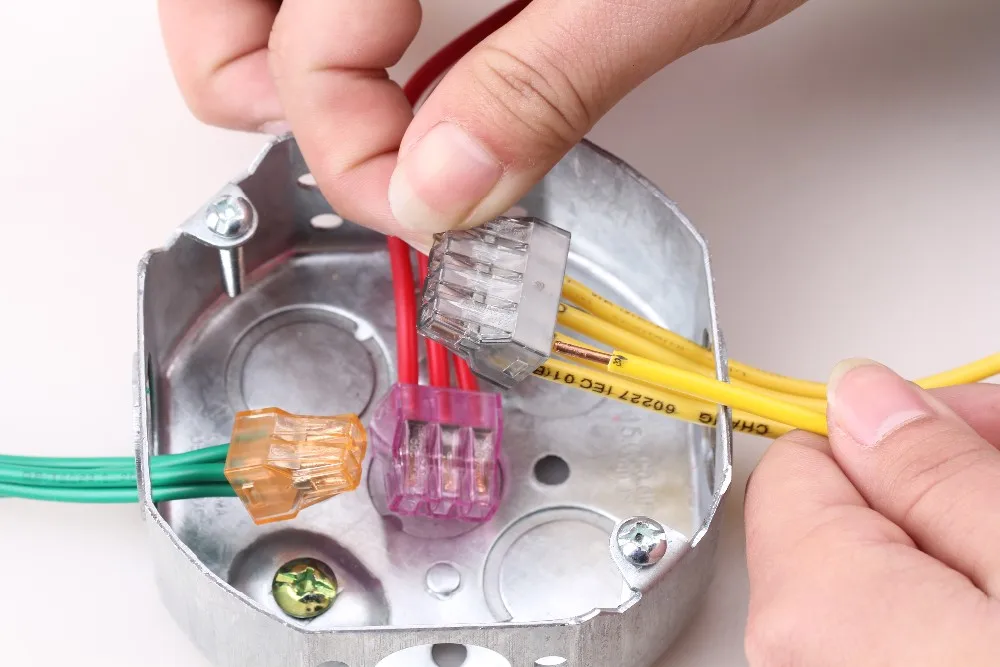

Соединение проводов в распределительной коробке при помощи клеммных колодок

Недостаток клеммных колодок заключается в том, что соединение двух и более проводников в одном гнезде связано с трудностями, так как каждое гнездо предназначается для подключения одного проводника.

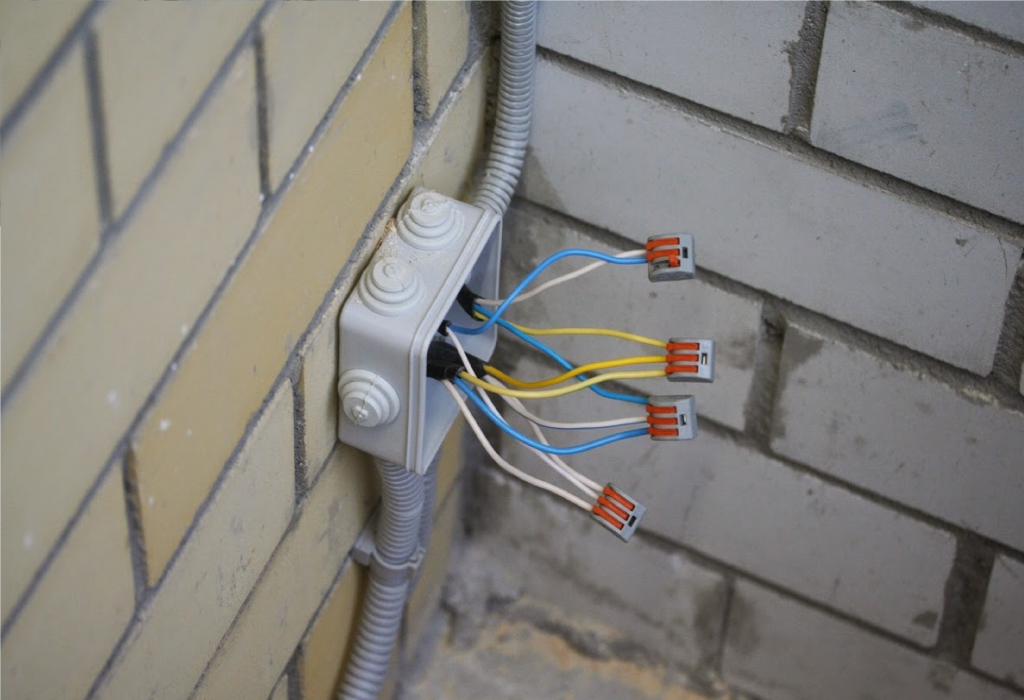

Клеммники Ваго относятся к другому виду соединительных колодок, так как такие зажимы позволяют соединять провода намного быстрее и надежнее, но при этом они занимают больше места. В основном отдают предпочтение двум видам:

Единственный недостаток этих зажимов заключается в том, что они эксплуатируются при значительно меньших токах, хотя такие токи, как 24 ампера для проводников сечением 1.5 мм квадратных, а также такие токи как 32 ампера для проводников сечением 2.5 мм квадратных, сравнительно не малые для электрической сети дома или квартиры. Другими словами, они специально рассчитывались для подобных условий эксплуатации.

Монтаж распаечной коробки


Watch this video on YouTube

         Соединение проводов с помощью опрессовки

Этот вариант соединения больше подходит для электрических сетей, которые работают с большими токовыми нагрузками. Если говорить о бытовых потребителях, то здесь просто не имеет смысла пользоваться такой технологией соединения. Следует также учитывать то, что потребуются специальные гильзы и специальный инструмент – клещи. О том, как можно на практике реализовать такой способ соединения, можно увидеть в видео.

В распредкоробках опрессовкой соединяю кабельные линии


Watch this video on YouTube

Основные схемы разветвления проводов

Способы соединения проводов – это одно, а знания того, куда и какой проводник подключать – это совсем другое.

Подключение розеток

Как правило, тем более в последнее время, розеточная группа проводов, а также осветительная группа проводов разделены, и функционируют независимо друг от друга. Несмотря на это, эти линии могут находиться в одной распределительной коробке, если точек подключения минимальное количество. В противном случае, розеточные линии и линии освещения могут иметь свои распределительные коробки, которые подключены отдельными проводами к распределительному щитку. Разводка проводов осуществляется разноцветными проводами. Коричневый провод считается фазным проводом, голубой (синий) провод считается нулевым проводом, а желто-зеленый провод соединяется с заземлением, хотя могут быть и другие варианты расцветки проводов.

Схема расключения розетки в распределительной коробке

Провода одного цвета всегда соединяются в отдельные группы, чтобы легче было находить неисправности, а также осуществлять настройку.

Провода заводятся в распределительную коробку, обрезаются до определенной длины, после чего зачищаются от изоляции и соединяются необходимым способом.

Возможна разводка проводов, как трехжильными, так и двухжильными проводами, без проводника заземления (желто-зеленого цвета). Кроме этого, часто используется «лапша» или кабельная продукция с одноцветными (обычно белыми) проводами. В таком случае придется вооружаться прибором, с помощью которого вызваниваются проводники, иначе можно спутать, соединив фазный провод с нулевым проводом, что приведет к короткому замыканию. После прозвонки, каждый провод отмечается, например куском изоленты.  Если проводов два, то помечается фазный провод, а нулевой провод помечать не имеет смысла.

Подключение одноклавишного выключателя

Если розетки подключаются параллельно, фазный проводник к фазному проводнику, а нулевой проводник к нулевому проводнику (если имеется заземляющий проводник, то они также подключаются друг к другу). Если в схеме имеется выключатель, то здесь немножко сложнее, хотя эта сложность достаточно условная. Единственное, что в распредкоробку будет входить три провода:

  • Провод подключения к сети.
  • Провод подключения от осветительного прибора.
  • Провод от выключателя.

Поскольку назначение выключателя заключается в коммутации источника освещения, то он включается в разрыв фазного проводника. На изображении ниже можно увидеть, как подключается выключатель.

Подключение одноклавишного выключателя в распредкоробке

Если внимательно посмотреть, то получается, что один (фазный) провод подключается к выключателю, после чего провод с выключателя подключается к осветительному прибору, а осветительный прибор затем подключается к нулевому проводу. Если имеется заземляющий проводник, то они соединяются в распределительной коробке напрямую между собой.

Схема подключения одноклавишного выключателя


Watch this video on YouTube

Подключение двухклавишного выключателя

Двухклавишные выключатели используются тогда, когда необходимо освещение разбить на две группы. В таком случае осветительный прибор подсоединяется к линии с помощью трехжильного кабеля. Один из проводов подключается непосредственно к нулевому проводу, а два других к двухклавишному выключателю (к его независимым контактам).

Схема подключения двухклавишного выключателя

Что касается двухклавишного выключателя, то в нем имеются два зависимых контакта (два общих контакта), которые необходимо соединить с фазным проводом.

Схема подключения проводов для двухклавишного выключателя

Это видео демонстрирует способ подключения двухклавишного выключателя.

Схема подключения двухклавишного выключателя


Watch this video on YouTube

Соединение проводов в распределительной коробке: схема, скрутка и спайка

Соединение проводов в распределительной коробке требует от мастера соблюдения всех условий. В случае неверного подключения под угрозой находятся не только бытовые устройства, но и безопасность жилья. Существуют правила и нормы, которых нужно придерживаться при подсоединении проводников в распределительной коробке.

Содержание

  1. Для чего нужна распределительная коробка
  2. Способы соединения проводников
  3. Клеммные колодки
  4. Клеммы Wago
  5. Самоизолирующие зажимы (СИЗ)
  6. Опрессовка гильзами
  7. Пайка
  8. Скрутка
  9. Зажим типа «орех»
  10. Болтовое соединение
  11. Стыковка жил с разными сечениями
  12. Проведение работ в земле и воде
  13. Основные схемы расключения
  14. Подключение розеточной группы
  15. Подключение однокнопочного выключателя
  16. Подключение двухкнопочного выключателя

Для чего нужна распределительная коробка

Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

  • Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
  • Систематизированность коммутации.
  • Простота профилактического осмотра.
  • Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
  • Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Способы соединения проводников

Способы соединения проводов

Есть несколько видов создания контакта проводников в распределительной коробке. Выбор зависит от материала жил, условий окружающей среды, числа проводов, сечения соединяемых кабелей.

Наиболее распространенные способы соединения:

  • клеммники;
  • пружинные клеммы wago;
  • самоизолирующие зажимы;
  • скрутка;
  • опрессовка;
  • пайка;
  • зажим типа «орех»;
  • болтовое соединение.

По требованиям ПУЭ нельзя просто скрутить провода. Это небезопасно для жилья.

Клеммные колодки

Соединение проводов при помощи клеммных колодок

Под клеммами понимают изделия из пластика с внутренней латунной втулкой с винтами по обе стороны. В эти места вставляются проводники и плотно фиксируются. Способ является весьма распространенным при соединении проводов в распределительной коробке.

Преимущества:

  • разные диаметры входных отверстий;
  • низкая стоимость;
  • надежность;
  • простота и удобство монтажа;
  • возможность соединения меди и алюминия.

Недостатки:

  • низкое качество самого изделия;
  • можно собрать только два провод;
  • риск разрыва тонких жил.

Для более надежной фиксации многожильных проводов применяются другие способы.

Клеммы Wago

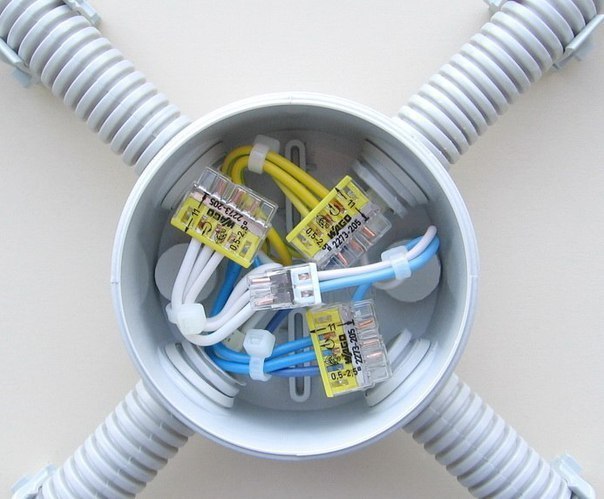

Клеммы Wago в распределительной коробке

Колодки wago представляют собой пружинный механизм. Они являются самыми популярными устройствами для создания контакта. По сравнению со стандартными клеммниками стыковка происходит при помощи рычажка. Он позволяет сохранить целостность проводника и не повредить его. Перед использованием проводник зачищается от изоляции. Затем жилы вставляются в отверстие.

Плюсы:

  • возможность соединения разнородных материалов – например, алюминиевого и медного проводов;
  • стыковка нескольких жил сразу;
  • не повреждаются тонкие жилы;
  • небольшие размеры;
  • легко делать установку;
  • надежность крепления;
  • возможность установки индикатора для контроля состояния электрической сети.

К недостаткам изделий Wago можно отнести только высокую стоимость.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

  • низкая цена;
  • негорючий пластик;
  • легкость монтажа;
  • широкий выбор цветовых оттенков.

Из недостатков можно выделить плохие крепежные свойства и невозможность стыковки разнородных материалов.

Опрессовка гильзами

Стык проводов гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают путем сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

  • высокое качество и надежность сборки;
  • невысокая стоимость.

Недостатки опрессовки:

  • одноразовое крепление;
  • необходимость приобретения специальных дорогостоящих инструментов;
  • для обжимки меди и алюминия требуется специальная гильза.

Опрессовка отличается высокой трудоемкостью и требует от мастера наличия определенных навыков.

Пайка

Пайка

Среди всех предложенных пайка – самый надежный способ стыковки. Перед соединением зачищаются проводники, после чего оголенную жилу обрабатывают припоем. Провода окунаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество способа – высокая надежность и качество.

Минусы:

  • Требуется профессиональный инструмент, с которым мастер должен уметь работать.
  • Высокие трудозатраты.
  • Соединение одноразовое. Его нельзя распаять.

Вместо пайки может применяться сварка. Принцип действия аналогичен, но есть важное различие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом.

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в том случае, если будет использоваться еще один способ фиксации.

Зажим типа «орех»

Соединение типа «Орех»

Такой вид зажимов представляет собой устройство с двумя металлическими пластинками и четырьмя болтами, расположенным по углам. В пластине фиксируется зачищенный проводник и покрывается карболитной оболочкой.

Преимущества:

  • низкая стоимость;
  • простота установки;
  • соединение разных металлов;
  • качественная изоляция.

К недостаткам «Ореха» можно отнести ослабление контакта со временем и необходимость его подтягивания. Также зажим отличается крупными размерами, из-за чего его неудобно монтировать в распределительной коробке.

Болтовое соединение

Болтовое соединение проводов

Один из самых простых и незатратных способов соединения проводов – контакт при помощи болтов. Для работы потребуются только болт, шайбы и гайка. Соединение довольно простое – на резьбу болта надевается гайка и накручивается жила. Затем ставится еще одна гайка и накладывается вторая жила. Все сверху прижимается третьей шайбой и заканчивается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

  • стоимость;
  • простота установки;
  • можно соединять медь и алюминий.

Недостатки:

  • низкое качество фиксации;
  • необходимость большого количества изоляции.

Также болт является довольно большим, его сложно поместить в распределительную коробку.

Стыковка жил с разными сечениями

При соединении проводов с разным сечением используют клеммники Wago

Кабельная продукция выпускается с разным сечением. Чем больше площадь проводника, тем большую нагрузку он может выдержать. Для контакта двух проводов с разным сечением используют клеммные колодки wago. Если проводники выполнены из разных материалов, то потребуется специальная колодка, внутри которой нанесен специальный состав, оберегающий контакт от окисления. Также жилы разных размеров можно закрепить пайкой.

Проведение работ в земле и воде

Необходимость установки проводов в подземных или подводных условиях возникает довольно редко. В этих случаях нужно придерживаться определенных условий, чтобы контакт был прочным и надежным.

Прокладка проводов в воде может осуществляться с помощью специальной электроустановки — погружного насоса. Тогда концы проводников запаиваются и обрабатываются изоляцией. Сверху нужно надеть термоусадочную трубку. В случае соблюдения рекомендаций и условий эксплуатации контакт будет качественным и надежным и прослужит не один год.

Если электропровод прокладывается в земле, используется такой же способ защиты. Но если требуется сделать еще более безопасное соединение, можно прижать концы кабеля клеммной колодкой.

Соединительная коробка для проводов должна быть герметичной. Дополнительно она заливается силиконом. Для защиты от грызунов провода можно проложить в прочной трубке или кабеле.

Основные схемы расключения

Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.

Подключение розеточной группы

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.

Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.

Предварительно рекомендуется проверить назначение жил с помощью тестера.

Подключение однокнопочного выключателя

Подключение одноклавишного выключателя

Если подключается переключатель, количество групп будет также равно трем. Способ соединения будет несколько отличаться. Есть три входа – от коробки или электрощита, от светильника и от выключателя. Фазу нужно подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет только в случае замкнутых контактов на выключателе.

Подключение двухкнопочного выключателя

Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.

Как установить распределительную коробку: 8 шагов

Toggle Nav Переключить навигацию

Меню

Счет

Поиск

  • Мое сравнение ()

Хотите знать, как установить распределительную коробку? Распределительная коробка представляет собой IP-коробку или пластиковую коробку, используемую для покрытия электрических проводов. Коробка обычно крепится к стенам, плоским поверхностям или аналогичным конструкциям.

Электрическая распределительная коробка содержит соединение, также известное как сращивание, двух или более кабелей. Эти кабели должны быть закреплены в коробке с помощью кабельных зажимов и, иногда, фитингов для кабелепроводов. Распределительная коробка также имеет крышку для надежного закрытия проводов.

Распределительные коробки всегда должны оставаться легко доступными. Кроме того, распределительную коробку нельзя закрывать гипсокартоном (или любым другим поверхностным материалом). Эта коробка имеет жизненно важное значение, потому что она в конечном итоге защищает ваши электрические соединения и устраняет риск возгорания.

Здесь мы предоставим пошаговое руководство по установке электрической распределительной коробки. Но сначала давайте взглянем на опасности неправильной установки.

Опасности неправильной установки распределительной коробки

Многие владельцы предприятий могут устанавливать распределительные коробки самостоятельно, но их неправильная установка сопряжена с некоторыми опасностями. Все коробки должны быть установлены в соответствии с Национальным электротехническим кодексом. Соблюдение этого кода необходимо для защиты вас и вашего имущества. Например, никогда не стоит перегружать распределительную коробку слишком большим количеством проводов. Наличие слишком большого количества проводов внутри коробки может привести к перегреву и проблемам с коротким замыканием. Но это также может привести к электрическому пожару.

Коробка также должна быть правильно закреплена на гипсокартоне. В противном случае такие материалы, как дерево, становятся незащищенными и могут привести к возникновению искр. В конечном счете, если вы не установите распределительную коробку должным образом, вы оставите уязвимыми себя, свой бизнес и свое имущество.

Что нужно знать перед началом работы

Установка электрической распределительной коробки включает несколько важных этапов. Прежде чем приступить к работе, необходимо знать несколько моментов:

  • Отверстия распределительной коробки: используйте уже существующие отверстия распределительной коробки, чтобы установить коробку и прикрепить ее к стене.
  • Инструмент для зачистки проводов: вам потребуется использовать инструмент для зачистки проводов, чтобы снять 3/4 дюйма изоляции корпуса на конце каждого провода, который вы будете размещать внутри распределительной коробки.
  • Провода одного цвета: вам нужно будет скрутить оголенные концы проводов одного цвета вместе. Сделайте это с помощью плоскогубцев. Если вам нужно соединить несколько проводов, лучше всего использовать кабельную гайку.
  • Герметизация коробки: при герметизации распределительной коробки вставьте все провода в коробку. После того, как вы это сделаете, вы можете включить питание и проверить электрическую систему.

Шаг 1: выбор правильной распределительной коробки для ваших нужд

Прежде чем что-либо делать, важно выбрать правильную распределительную коробку для успешной установки. Распределительная коробка, установленная на открытом воздухе, потребует определенной защиты от атмосферных воздействий. Корпуса NEMA 4x, предназначенные для использования вне помещений, имеют прокладки, которые предотвращают просачивание влаги и минимизируют риск возникновения искр или возгорания.

Другим фактором, который следует учитывать, является размер необходимой вам коробки. Ваша распределительная коробка должна быть достаточно просторной для необходимого количества проводных соединений. Небольшая коробка, вероятно, сможет соединить два кабеля, но не более того. Большая коробка может вместить от четырех до шести кабелей.

Если вы не знаете, какой размер выбрать, для успешной установки лучше выбрать большой.

Выберите стандартную пластиковую коробку корпуса

Шаг 2: Подготовка коробки к установке

Перед началом любого процесса установки отключите питание цепи, с которой вы работаете. Обратитесь к сервисной панели и отключите правильный автоматический выключатель. Это обеспечит безопасность вашей работы. Не всегда легко определить, все ли питание ушло по проводам самостоятельно. Использование бесконтактного тестера напряжения поможет вам определить, осталось ли какое-либо напряжение.

Шаг 3: Соберите все необходимое оборудование

Для установки коробки вам потребуются специальное оборудование и материалы. Давайте рассмотрим все, что вам нужно для начала.

Оборудование
  • Бесконтактный тестер напряжения
  • Молоток
  • Отвертка
  • Клещи
  • Дрель и наконечник отвертки
  • Инструмент для зачистки проводов

Материалы
  • Электрическая коробка/крышка, одобренная нормами
  • Шурупы для дерева
  • Кабельные зажимы
  • Соединители проводов

Шаг 4. Начало процесса установки

Теперь пришло время начать процесс установки. Перед монтажом распределительной коробки вам необходимо разделить провода в месте их текущего соединения. При необходимости обязательно ослабьте кабели. Это позволяет освободить место для распределительной коробки.

Далее вам нужно будет прикрепить коробку к конструкции. Для этого используйте шурупы и вставьте их в уже имеющиеся отверстия. Вы должны найти эти отверстия на задней или боковой стороне распределительной коробки.

Что делать, если у меня есть металлический ящик?

У вас есть распределительная коробка из металла? Если это так, вам нужно будет удалить металлический диск на коробке каждого кабеля, который должен войти в отверстие. Вы можете легко сделать это с помощью отвертки или молотка, чтобы вытолкнуть каждый металлический диск, а затем открутить его с помощью плоскогубцев. Вы должны выполнить этот шаг перед разделением проводов схемы.

Шаг 5: Подготовьте зажимы для кабелей

Для каждого кабеля потребуется зажим. Если у вас пластиковая распределительная коробка, у вас не будет металлических дисков. Но они содержат внутренние кабельные зажимы. В металлических ящиках обычно используются внутренние зажимы. Но вы можете установить зажим типа контргайки для каждого кабеля, если в вашей металлической коробке нет зажимов.

Вставьте конец хомута с резьбой в одно из отверстий и закрепите хомут внутри коробки с помощью круглой гайки. В последнюю очередь затяните гайку плоскогубцами.

Шаг 6. Закрепите кабели

Следующее, что вам нужно сделать, это закрепить кабели. Начните с осторожного проталкивания кабелей через зажимы в коробку. Имейте в виду, что оболочка кабеля должна удлиняться на 1/4–1/2 дюйма в коробку и выходить за пределы зажима. Отдельные проводящие провода обычно проходят в коробку примерно на 6 дюймов.

Вам также может понадобиться обрезать провода. Кроме того, возможно, вам придется снять 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.

Чтобы закрепить кабели, затяните винты на зажимах. Не затягивайте их слишком сильно, так как это может привести к повреждению. Если у вас пластиковая распределительная коробка, вам не придется беспокоиться о затяжке, так как эти коробки обычно имеют пружинные язычки.

Обратите внимание на свои провода

При закреплении кабелей обратите внимание на их состояние. Конец каждого провода должен быть чистым, прямым и без повреждений. За пределами изоляции должно выступать не более 3/4 дюйма провода. Если какие-либо провода повреждены, обрежьте их или зачистите изоляцию с помощью инструментов для зачистки проводов, прежде чем переходить к следующему шагу.

Шаг 7. Соедините провода вместе

Когда провода закреплены, пришло время соединить их вместе. Для этого вам нужно будет использовать одобренные соединители проводов, указанные в инструкциях производителя.

Первые соединяемые провода — голая медь. Они с зеленой изоляцией. Если у вас металлическая распределительная коробка, помните, что вам нужно будет добавить косичку, которая представляет собой 6-дюймовый заземляющий провод того же типа.

Добавьте к заземляющему проводу; затем соедините свободный конец косички с заземляющим винтом на коробке. Чтобы соединить заземляющие провода вместе, вам обычно потребуются зеленые соединители с гайками. Затем соедините вместе нейтральные (белые) провода. Затем соедините горячие (черные) провода вместе. Используйте проволочную гайку или одобренный разъем для каждой пары проводов. Если у вас также есть горячие красные провода, вам также нужно будет соединить их вместе.

Когда закончите, убедитесь, что все провода успешно соединены. Для этого слегка потяните за каждый провод, чтобы увидеть, насколько они надежно закреплены.

Шаг 8: Завершение установки

Последний шаг — осторожно вставить провода в распределительную коробку. Лучше всего сложить их внутрь. Закройте все крышкой коробки и закрепите ее двумя винтами.

В соответствии с кодом крышка должна быть сплошной «заготовкой» без отверстий. Как только вы это сделаете, вы будете готовы вернуть свою силу. Сделайте это, включив автоматический выключатель, и все готово.

Выберите лучшую распределительную коробку для работы

Защитите свои электрические соединения с помощью распределительной коробки

Распределительная коробка необходима каждый раз, когда у вас есть электрическое соединение, потому что все соединения должны быть правильно закрыты. Если вы планируете установить наши распределительные коробки Polycase, важно следовать всем кодам, читать и следовать всем производственным руководствам, а также тщательно выполнять каждый шаг.

Помните, никогда не прикасайтесь к проводам, если вы не уверены, что от них не исходит напряжение. Если вы не можете следовать инструкциям, лучше всего нанять профессионала, который может выполнить этот процесс за вас.



Кредиты изображений

Pixeliota/Shutterstock.com

mxsbmbrg/Shutterstock.com

curraheeshutter/Shutterstock.com

ВИТАЛИЙ БОРКОВСКИЙ/ShuttertoVSKYI/Shutterstock. com

3 stock.com

В руководствах «Как сделать»

Полное руководство по установке

Поскольку вы находитесь на этапе прокладки электрических проводов на объекте, вам необходимо использовать распределительную коробку . Это неотъемлемая часть любого электромонтажного процесса.

 Если вы выберете подходящий корпус, вы также получите защиту потолочного вентилятора, светильника или розетки .  Кроме того, обслуживание будет намного проще, так как есть только одна точка, где вы можете получить доступ ко всей проводке.

Здесь вы увидите четкое изображение распределительных коробок.

Содержание

  • Как работает распределительная коробка?
  • Каковы распространенные типы распределительных коробок?
    • Металлические и пластиковые электрические коробки
    • Стандартные прямоугольные коробки
    • 2-местные, 3-местные и 4-местные коробки
    • Круглые распределительные коробки
    • Восьмиугольные и круглые электрические коробки
    • Электрические коробки с потолочным вентилятором
    • Квадратные
    • Удлинители коробок
  • Таблица вместимости распределительных коробок
  • Электрические применения обычных распределительных коробок
  • Как установить распределительную коробку
    • Выберите правильную распределительную коробку
    • Перед началом работы
    • Что вам понадобится
    • Инструкции
  • Заключение

Как работает распределительная коробка?

Распределительная коробка полностью сливается с бетонной стеной, крышка видна или заглублена в штукатурку. Внутри него находятся розетки для ввода питания, выключатели и соединительные провода, также известные как патресс.

Является стандартной частью любого соединения кабеля с термопластовой оболочкой (TPS) на объекте или в электропроводке. Обычно вы увидите их на потолке, под полом или за панелью доступа.

Крышки необходимы, так как они защищают внутренние провода от грязи, пыли и влаги. Кроме того, поскольку покрытие обычно изготавливается из пластика, оно предотвратит искрение, короткое замыкание и искрение , которые могут возникнуть из-за неплотного соединения.

Распределительная коробка — это место встречи всех электрических проводов в определенном месте. Эти провода соединяются, а затем идут в другие точки, образуя соединение для трубопроводов. Кроме того, коробка обеспечивает надежную установку провода питания, нейтрального провода, провода заземления и дополнительной проводки второстепенных функций.

Имейте в виду, что все провода в соединительных стальных коробках должны быть одного калибра   . Кроме того, вы правильно накрыли контейнеры и установили их в соответствии с применимыми строительными нормами .

Подпись: Электрик, закрепляющий распределительные коробки

Каковы распространенные типы распределительных коробок?

Принятие решения о том, какая распределительная коробка вам подходит, является трудным и требует исследования.

Например, вы работаете над проектом, который требует подключения проводов к старому зданию. В таком случае вы рассмотрите возможность использования существующей распределительной коробки и создания соответствующих цепей. Но, если вы находитесь в недавно построенном объекте, вам нужно выбрать тип коробки с нуля.

Здесь можно выбрать материал, форму и размер.

Металлические и пластиковые электрические коробки

Большинство распределительных коробок изготавливаются из пластика, например ПВХ или стекловолокна, или металла, например стали. Если вы выбираете защищенный от непогоды металлический ящик, он доступен в алюминиевом корпусе.

Выбор зависит от типа канала, который вы используете для прокладки провода. Следовательно, если вы используете металлический трубопровод, вам следует выбрать металлическую распределительную коробку. Таким образом, вам не нужен отдельный заземляющий механизм для системы.

Однако, если используется кабель типа NM-B, , вы можете выбирать между металлом и пластиком, поскольку NM-B имеет отдельный провод заземления для единственного разъема внутри покрытия.

Стандартные прямоугольные коробки

Стандартные коробки размером 2×3 дюйма поддерживают отдельные системы освещения или розетки в одной точке. Таким образом, их также называют одноганговыми или одноганговыми коробками.

Эти ящики имеют глубину от 1 ½ до 3 ½ дюймов и размеры два на 3 дюйма. Кроме того, некоторые коробки могут иметь съемные стороны, чтобы вы могли соединить несколько коробок вместе для хранения более важных устройств. Кроме того, они могут иметь зажимы и заглушки внутри коробки кабелей типа NM-B.

2-местные, 3-местные и 4-местные коробки

Подобно стандартным прямоугольным коробкам, в них также устанавливаются выключатели и электрические розетки. Однако они немного больше по размеру, чтобы вместить два, три или четыре устройства. Кроме того, вы можете найти его в новых и старых рабочих конструкциях, некоторые из которых имеют встроенные кабельные зажимы.

Электрические коробки с круглыми поддонами

Коробки с круглыми поддонами имеют глубину всего от ½ до ¾ дюйма. Как правило, электрики используют эту распределительную коробку с потолочными настенными светильниками весом 50 фунтов. Кроме того, некоторые металлические круглые ящики для поддонов могут поддерживать проводку потолочного вентилятора.

Эти неглубокие коробки обычно поддерживают только два-три электрических соединения. Следовательно, количество проводов внутри коробки не должно превышать безопасный предел заполнения.

Восьмиугольные и круглые электрические коробки

Восьмиугольные и стандартные круглые коробки более глубоки, чем типичные коробки. Они имеют глубину от 1 ½ до 3 дюймов и могут поддерживать настенные и потолочные светильники весом до 50 фунтов. Поскольку они такие же глубокие, они обеспечивают больше места для проводки.

Подпись: Круглые электрические коробки с соединением проводов

Электрическая коробка с потолочным вентилятором

Потолочные вентиляторные коробки могут быть неглубокими, глубиной всего ½ дюйма, или могут быть стандартными 2 1/8 электрическая коробка дюймовой глубины. Поскольку контейнер должен поддерживать вращение вентилятора, для него требуется уникальный механизм крепления. Следовательно, вы не можете использовать простые круглые электрические коробки для установки потолочного вентилятора и выбрать электрическую распределительную коробку с вентилятором.

4-дюймовая квадратная коробка

4-дюймовая квадратная коробка доступна со стандартной глубиной от 1 ¼ до 2 1/8 дюйма. Но поскольку у них прямые углы, это дает им дополнительное внутреннее пространство. Таким образом, можно разместить больше проводников и разъемов. Квадратные коробки крепятся к потолку и стенам для поддержки светильников или выключателей.

Удлинители боксов

Если вы не можете найти подходящий для вашего соединения, не беспокойтесь, так как вы можете добавить удлинители боксов. Удлинительные кольца или расширители коробок имеют такие же размеры, как и другие коробки, но у них нет задней пластины. Таким образом, вы можете установить его перед стандартной электрической коробкой и увеличить ее мощность.

Таблица вместимости распределительных коробок

Различные распределительные коробки имеют свою емкость заполнения. Как правило, вы никогда не должны переполнять коробку, чтобы они не запутались друг с другом.

Ниже приведена таблица стандартных монтажных коробок и количества проводов, которые можно легко в них поместить.

7 7 90 36,00 0370 90 90 7 14 97
Тип электрической коробки Размер коробки (куб.дюйм) #14 Провода Проволока №12 Проволока №10
3-дюймовый блинчик Металл 7 02 9033 2 0
3-дюймовый врезной стеклопластик 14,0 7 6 5
1-местный врезной стекловолокно 7 7 6
1-местный, врезной, стекловолокно 18,0 9 8 7
Гвоздь с 1 бандажом Пластик 30,5 90 0 9 8
2-местный врезной стекловолокно 28,0 14 12 11
Гвоздь из двух стеклянных поверхностей Пластик 32,0 9037 60 9037 6 12
3-местная, врезная, стекловолокно 42,5 21 18 17
2-ганговый пластиковый гвоздь 2 03,3 0370 19 17

Электрические применения общих распределительных коробок

7 под названием «Коробка для черновиков»)

Электрическая коробка Название детали Электрооборудование
Выключатели и розетки
1-местная врезная коробка из стекловолокна с задним кронштейном. Розетки и выключатели. Вы можете использовать его с проводкой типа NM в Remodel использует
1-ганговую металлическую врезную коробку с регулировочными монтажными ушками. Розетки и выключатели с зажимами для стального или алюминиевого гибкого кабеля.
1-местная удобная коробка. Розетки и выключатели в гараже или магазине
2-местная пластиковая коробка для гвоздей. Розетки и выключатели.
2-местная врезная коробка из стекловолокна. Розетки и выключатели.
2-местная пластиковая коробка для ногтей для лица. Розетки и выключатели в местах с ограниченным пространством
3-местная пластиковая боковая коробка для гвоздей. Розетки и выключатели.
3-местная коробка для ногтей для лица. Розетки и выключатели.
3-местная врезная коробка из стекловолокна. Розетки и выключатели.
Пластиковый ящик для гвоздей на 4 места. Выключатели и элементы управления освещением.
3-дюймовая коробка для гвоздей из стекловолокна. Осветительная арматура и соединения.
3-дюймовая коробка из стекловолокна для врезки или переделки. Светильники и детекторы дыма.
3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна. Можно установить на поверхность для обрамления светильников
4-дюймовая пластиковая коробка для гвоздей. Светильники
Коробка гаечных ключей. Светильники
4-дюймовый потолочный вентилятор. Блинная коробка потолочного вентилятора (для веса до 70 фунтов)
4-квадратная металлическая коробка, с 1 или 2 бандами, 3-0 или 4-0 отверстий. Розетки и выключатели. Поверхностное крепление для использования с EMT или Flex Conduit.

Как установить распределительную коробку

В соответствии с Национальными электротехническими нормами и правилами (NEC) сращивания проводов не должны находиться за пределами проводных коробок. В Руководстве по установке есть и другие ограничения. Следовательно, вы должны быть очень осторожны при принятии решения об установке распределительной коробки.

Выберите правильную распределительную коробку

При запуске процесса; вам нужно купить правильную электрическую распределительную коробку для вашего конкретного приложения. Например, для улицы нужен всепогодный бокс, а для нескольких устройств нужен бокс большого размера. Следовательно, покупайте то, что вы можете разместить адекватно.

Подпись: Установка электрических розеток в новом здании

Перед началом работы

Убедитесь, что вы отключили питание цепи. Кроме того, посмотрите, есть ли соответствующий автоматический выключатель или нет.

Что вам понадобится

Для установки вам понадобится

  • Тестер напряжения
  • Отвертка
  • Молоток
  • Плоскогубцы
  • Отвертки
  • Наконечники дрели Инструмент для зачистки проводов

материал, вам понадобится

  • Распределительная коробка
  • Кабельные зажимы
  • Шурупы для дерева и соединители для проводов.

Инструкции
  1. Отсоедините провода в существующем стыке и закрепите коробку внутри стены.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
