Как спаять полипропиленовые трубы: Как спаять полипропиленовые трубы правильно, пошаговая инструкция

Как спаять полипропиленовые трубы без паяльника: методы пайки

В привычном понимании большинства людей спаивание материалов происходит при помощи паяльника, вне зависимости от того, с какими предметами ведется работа. Несмотря на то, что основная часть работ проделывается именно при помощи этого инструмента, на практике могут использоваться и совершенно другие варианты. Есть несколько способов как спаять полипропиленовые трубы без паяльника. Когда возникла необходимость в ремонте, то под рукой может не быть нужных вещей и тогда приходится использовать альтернативные методы. Пайка без паяльника может снизить затраты на ремонт, а также обеспечить качественное выполнение соединения, что продлит срок службы. При этом необходимо придерживаться правильной технологии, чтобы достичь требуемого результата.

Дополнительные методы могут помочь в работе с трубами любого диаметра, так что если возникают вопросы, можно ли припаять без паяльника толстую трубу, то это будет вполне возможным. Тем не менее, даже при отсутствии паяльника, для работы нужна:

• Аккуратность выполнения соединения;
• Внимательность для отслеживания ситуаций, когда соединение образуется с браком;
• Предварительной подготовки, чтобы увеличить вероятность получения качественного результата;
• Опыт в пайке, чтобы сделать все максимально надежно.

Преимущества и недостатки такой пайки

Рассматривая варианты как спаять без паяльника ту или иную часть полипропиленовых труб можно заметить, что в каждом способе есть свои преимущества и недостатки. К преимуществам такого способа можно отнести:

• Отсутствие необходимости в покупке паяльника, если его нет в наличии;
• Возможность использовать простые подручные средства;
• Экономически выгодный процесс создания соединения, который обходится дешевле, чем при использовании паяльника;
• Возможность работы с трубами любого диаметра, как с самыми мелкими, что достаточно легко, так и с более крупными, что потребует больше терпения и опыта.

Здесь же могут присутствовать и недостатки, так как не зря основным рабочим инструментом является паяльник. К негативным моментам как паять без паяльника полипропиленовые трубы относятся следующие пункты:

• Низкая технологичность процесса, которая создает определенные ограничения на ремонтные работы в некоторых областях;
• Здесь сложнее добиться высокого качества за счет того, что большинство инструментов напрямую не предназначено для данной работы;
• Сложно работать с труднодоступными местами, к которым легко можно добраться паяльником;
• Возможность возгорания близлежащих предметов при использовании газовой горелки и баллонов.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка. Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра. Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Пайка ПП труб газовой горелкой

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

• Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
• При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
• Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления. Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
• Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
• На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

«Важно!

Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров.»

При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

«Важно!

Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

Использование паяльной пасты для пайки ПП труб

К основным требованиям к паяльной пасте относятся:

• Склеивающие свойства, которые помогают лучше скреплять детали;
• Быстрое расслаивание при использовании, но при этом она не должна окисляться;
• Паста должна сохранять деформацию и при этом быть вязкой;
• Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
• После нанесения паста не должна оставлять несмываемых остатков;
• Она должна отмываться обыкновенными растворителями;
• Не растекаться за границы ее нанесения.

Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Паяльная лента для пайки

Чтобы спаять что-то при помощи такого способа нужно:

• Зачистить поверхность спаиваемых частей от лишних веществ;
• Обмотать место спайки паяльной лентой;
• После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
• Дождаться пока все остынет и удалить оставшийся флюс.

Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

Монтаж полипропиленовых труб своими руками. Как паять полипропиленовые трубы?

Среди общей массы производимых современной промышленностью трубопроводов значительно выделяются канализационные полипропиленовые (пластиковые) трубы – их используют для создания водопроводных и отопительных систем практически повсеместно. Такой популярностью сравнительно недавно появившийся полипропилен обязан массе своих достоинств, которые в совокупности сделали этот материал самым востребованным в среде профессиональных монтажников.

Фото: depositphotos.com

Содержание статьи: 1. Технические характеристики полипропиленовых труб 2. Разновидности пластиковых труб для водопровода и их комплектующие 3. Дополнительные элементы для монтажа полипропиленовых труб своими руками 4. Как паять полипропиленовые трубы?

Технические характеристики полипропиленовых труб

Исключительная надёжность соединений

Монтаж водопроводных пластиковых труб выполняется с помощью специального паяльника – труба и соединительный элемент разогреваются и склеиваются в разогретом состоянии. Получаемый стык по своей надёжности и прочности ничем не уступает сварному металлическому стыку и способен выдерживать давление до 12 атмосфер. В централизованном водопроводе, к примеру, давление не превышает 5 атмосфер.

Долговечность

При правильно выполненном монтаже полипропиленовые трубы способны прослужить более 70-ти лет. Производитель устанавливает на них гарантию от 40 до 55 лет – фактический срок их эксплуатации намного больше.

Приемлемая стоимость

Если сравнивать в этом отношении полипропилен с металлопластиком и медью, то он находится где-то посередине, хотя его качество и надёжность можно сравнить с медью, которая считается вечным материалом для водопровода.

Способность противостоять воздействию блуждающих токов и коррозии

Даже если кто-то из соседей занимается воровством электроэнергии с помощью заземления счётчика на водопроводные трубы через трансформатор, водопроводным пластиковым трубам это не страшно – электрический ток не причинит им никакого вреда. А о стойкости любого пластика к коррозии и говорить нечего.

Сравнительная простота монтажа

Вооружившись теоретическими знаниями, которые мы рассмотрим чуть ниже, научиться паять полипропиленовые трубы ничего не стоит. Более сложным является освоение принципов монтажа и создания разветвлённых систем водопровода. Кроме этого, чтобы приобрести необходимый для монтажа инструмент, много денег не потребуется – все расходы с лихвой окупятся на экономии оплаты профессиональных сантехников.

Отсутствие процесса зарастания труб

Свойства полипропилена и глянцевая внутренняя поверхность не способствуют оседанию на ней известкового осадка и мусора. Единственная проблема такого плана может возникнуть только при неправильной пайке и перегреве полипропиленовой трубы.

Шумоизоляционные свойства

В отличие от металлических труб, трубы из полипропилена не шумят и не вибрируют.

Разновидности пластиковых труб для водопровода и их комплектующие

По своему назначению и конструкции полипропиленовые трубы делятся на три вида:

• Трубы для холодной воды. Они отличаются толщиной стен (эти трубы тонкие) и предназначены для небольших температур. В принципе, на горячей воде они тоже стоят нормально, только значительно расширяются и их очень сильно выкручивает. Маркируется такая труба PN16 или синей полосой.

• Трубы для горячей воды. Для их изготовления используется всё тот же полипропилен – никаких добавок и модификаторов. Необходимые свойства выдерживать высокие температуры достигаются исключительно за счёт толщины стен трубы. Маркируется такая труба как PN20 или красной полосой по всей её длине.

• Труба для отопления, другое её название «стабилизированная». Для уменьшения коэффициента температурного расширения эта труба была снабжена металлической прослойкой. В некоторых магазинах она реализуется под названием «композитная». Она имеет минимальный коэффициент температурного расширения и достаточно неплохо выглядит даже при наружной разводке.

Все полипропиленовые трубы для ванной реализуются длиной 4м – по желанию покупателя могут быть порезаны по 2м. Это необходимо учитывать при покупке материала.

Дополнительные элементы для монтажа полипропиленовых труб своими руками

Повороты. Здесь всё ясно из названия – плсатиковые трубы довольно жёсткие и просто так согнуть их не получится. Именно для этих целей и сделаны элементы, позволяющие поменять направление трубы под углом 45º и 90º.

МРВ. Расшифровывается эта непонятная аббревиатура как «муфта резьбовая наружная». Используется это изделие для перехода с любой другой трубы на полипропиленовую или для вставки внутрь водопровода таких сантехнических изделий, как счётчики воды, насосы и пр.

МРН. Практически то же самое изделие, что и предыдущее, только в отличие от него, оно имеет не наружную резьбу, а внутреннюю.

Колено МРВ и МРН. Это изделие совмещает в себе поворот трубы и резьбовую вставку. Они бывают трёх видов – просто поворотные резьбовые колени для соединения полипропилена с другим типом трубы, колени настенные для установки приборных кранов и подключения к ним сантехнических приборов (они имеют ушки для крепления дюбелями) и настенные колени для установки в гипсокартон. Кроме первого типа резьбовых поворотов два других используются исключительно для подключения потребителей воды.

Муфта соединительная. Представляет собой небольшой пятисантиметровой длины кусочек уширенной трубки для соединения прямых участков трубопроводов. Очень часто используется в ремонтных целях для соединения разрезанного участка водопровода. Также с помощью муфты уже в существующий водопровод из полипропилена можно легко добавить дополнительный элемент, например, впаять ещё один тройник.

Обводки. Изогнутый в заводских условиях небольшой кусочек трубы, который применяется для обводки труб в местах их пересечения.

Клипсы. Используются для крепления трубопровода к стене. Бывают двух типов – одиночными и соединяемыми в блок по несколько штук. Соединяемые клипсы очень удобны при прокладке нескольких труб рядом.

Мерилон. Этот специальный утеплитель предназначен для борьбы с конденсатом и температурным расширением полипропиленовой трубы. При скрытой прокладке водопровода без него не обойтись.

Как паять полипропиленовые трубы?

Как и говорилось выше, при знании необходимой теории пайка полипропиленовых труб – дело совсем несложное. На паяльник устанавливается двухсторонняя насадка необходимого диаметра, одна сторона которой разогревает трубу снаружи, а другая – соединительный элемент изнутри. Разогретые трубы соединяются друг с другом и надёжно фиксируются руками до полного застывания полипропилена.

Фото: depositphotos.com

Теперь о тонкостях монтажной премудрости. Существуют такие вещи, игнорировать которые при монтаже полипропиленовых труб своими руками просто нельзя. Итог окажется одним – стык даст протечку. Итак:

• Во-первых, необходимо чётко выдерживать время разогрева полипропилена – если слабо нагреть, стык не спаяется как надо, если перегреете, то рискуете запаять внутреннее отверстие. Здесь всё придётся определить опытным путём – установив трубу на насадки паяльника, вдавливаем трубу в них и после того, как она полностью войдёт туда, отсчитываем 2-3сек. и можно соединять стык. Это правило справедливо для трубы тонкого диаметра, для более толстых труб время разогрева немного увеличивается.

• Во-вторых, необходимо правильно соединять разогретые трубы. Делается это только прямо, без каких-либо перекосов. После того как труба вставлена в соединительный элемент, стык необходимо сильно сжать (вдавить трубу в соединитель) и закрепить в этом положении секунд на 10. В это время шевелить и поправлять соединение нельзя – если потревожите застывающий полипропилен, стык потечёт.

• В-третьих, никакой влаги во время пайки в полипропиленовых трубах не должно быть – попадёт хоть капля воды, стык опять же потечёт. Если в трубах имеется вода или прокапывает из существующего водопровода, то в трубу необходимо затолкать хлебный мякиш – он какое-то время удержит воду и даст спаять стык без проблем. После подачи воды мякиш размокает и свободно выходит через любой кран.

• В-четвёртых, никакой грязи и пыли на спаиваемых участках труб быть не должно. Весь этот мусор, влияющий на качество и прочность стыка, необходимо удалить.

Ну вот, в принципе, и всё. Теперь, вооружившись этой теорией, можно отправляться в магазин за необходимым материалом, смело брать в руки паяльник и начинать монтаж водопровода из полипропиленовых труб в ванной комнате. Как говорится, глаза боятся, а руки делают.

Сварка (пайка) полипропиленовых труб

Все металлические трубы часто заменяют пластиковыми, в частности, полипропиленовыми. Они имеют длительный срок службы (до 50 лет), не ржавеют, не гниют, мало весят, а также все можно собрать своими руками, без привлечения специалистов. Сварка полипропиленовых труб требует определенного навыка, но он приходит быстро. Можно сначала потренироваться на мелких планках и недорогой фурнитуре, а потом уже приступать к созданию более серьезных вещей.

Кстати можно сделать не только водопровод или отопление, но и много чего нужного и полезного

Содержание статьи

• 1 Виды и назначение
• 2 Что такое сварка полипропиленовых труб
  • 2. 1 Чем паять
• 3 Как варить
  • 3.1 Подготовительные работы
  • 3.2 Сколько прогревать
  • 3.3 Технология
  • 3.4 Пайка полипропилена пошагово
• 4 Разводка полипропиленовых труб
  • 4.1 Считаем фитинги
  • 4.2 Способы укладки
  • 4.3 Нюансы пайки

Типы и назначение

Полипропиленовые трубы выпускаются четырех цветов — зеленый, серый, белый и черный. По характеристикам отличаются только черные – они обладают повышенной стойкостью к ультрафиолету и используются для прокладки систем полива на земле. Все остальные имеют схожие характеристики и укладываются в помещении или закапываются в землю.

По назначению трубы полипропиленовые бывают следующих видов:

Существуют трубы с разными характеристиками как для холодной, так и для горячей воды. Это отражено в маркировке:

• PN10 применяются исключительно в системах холодного водоснабжения (до +45°С) с низким давлением (до 1 МПа). Имеют небольшую толщину стенки. Не подходит для высотных зданий.
• PN16. Их часто маркируют как универсальные, но чаще используют для холодной воды – они выдерживают нагрев среды до +65°С и давление до 1,6 МПа.
• PN20. Толстостенные трубы, способные транспортировать среды с температурой до +80°С, выдерживают давление до 2 МПа. Используется для разводки систем горячего водоснабжения и отопления.
• PN25. Это армированные полипропиленовые трубы (фольга или стекловолокно). Из-за наличия армирующего слоя часто имеют меньшую толщину стенки, чем PN20. Температура нагрева среды – до +95°С, давление – до 2,5 МПа. Используются для горячего водоснабжения и отопления.

Что такое сварка полипропиленовых труб

Полипропилен отличается повышенной жесткостью, а фитинги из этого же материала используются для создания систем необходимой конфигурации. Это различные уголки, тройники, байпасы, переходники, муфты и т. д. Они соединяются с трубами при помощи пайки. Этот процесс еще называют сваркой, но суть его не меняется: два элемента нагреваются до температуры плавления и в горячем состоянии соединяются друг с другом. Если все сделано правильно, соединение получается монолитным и служит не меньше, чем сами трубы.

Фитинги для полипропиленовых труб позволяют создать систему любой конфигурации

Для соединения полипропилена с металлами существуют комбинированные фитинги, у которых одна часть выполнена из металла и соединяется при помощи резьбового соединения, а вторая, полипропиленовая, сваривается.

Чем паять

Сварка полипропиленовых труб происходит с помощью специального устройства, называемого паяльником или сварочным аппаратом. Представляет собой небольшую металлическую платформу с электрической катушкой внутри, которая нагревает поверхность. Из-за такой конструкции этот агрегат еще называют утюгом.

Устройство для сварки труб ПП двух конструкций

Для соединения двух элементов соединяемые поверхности нагревают до температуры плавления (+260°). Для нагрева элемента на необходимую глубину на сварочную платформу устанавливаются две разные металлические насадки с тефлоновым покрытием:

Два соединяемых элемента одновременно надеваются на соответствующие насадки, выдерживаются в течение определенного периода времени (несколько секунд), потом подключил. Так свариваются полипропиленовые трубы.

Как сварить

Конструкции паяльников для полипропиленовых труб немного отличаются, но принципы работы с ними общие. Есть две основные модели — плоский или цилиндрический нагреватель. С нормальным качеством работают оба, разницы практически нет. Выбирают те, кому удобнее.

Это вид в разрезе качественно выполненного соединения — в целом

Подготовительные работы

Перед началом работы необходимо разогреть паяльник, но тут не все так просто. Порядок его приготовления следующий:

• Сначала на платформу устанавливаются насадки подходящего диаметра.
  • В отверстие платформы вкручивается штифт, на него с двух сторон надевается оправка и втулка, стягиваемая с двух сторон гайками.
  • Если ТЭН выполнен в виде трубки, к нему продаются насадки, закрепленные на пластине. Пластина надевается на нагревательный элемент, затягивается болт крепления.
• На регуляторе установлена ​​требуемая температура нагрева. Для полипропиленовых труб температура сварки +260°С. Ставим на регулятор, включаем в сеть.
• Ждем сигнал установленной температуры. У некоторых моделей есть звуковой сигнал, но в основном светодиод включается или выключается (в разных моделях по-разному).

Паяльник готов к работе. Но нам еще нужно подготовить трубы и фитинги. Первое условие качественной сварки – ровный срез. Надрез должен быть строго вертикальным, без заусенцев и заусенцев. Такой срез можно получить с помощью специальных ножниц. У них внизу две широкие челюсти, которые удерживают трубу на месте, а режущая часть находится сверху.

Если так резать, то срез получится ровным и гладким.

Второе условие хорошей пайки полипропиленовых труб – чистые, сухие, обезжиренные детали. Если вы хотите, чтобы сантехника или отопление служили долго и не протекали, не стоит пропускать эту процедуру. Отрезок трубы и фитинг очищают спиртом или водой со средством для мытья посуды. Затем ждут, пока все высохнет, и только после этого начинается процесс пайки.

Сколько времени прогревать

При сварке полипропилен необходимо нагревать строго до необходимой температуры. Перегрев и недогрев значительно снижают качество шва. Слишком перегретая и размягченная труба просто не войдет в фитинг, а недостаточно нагретый материал не расплавится.

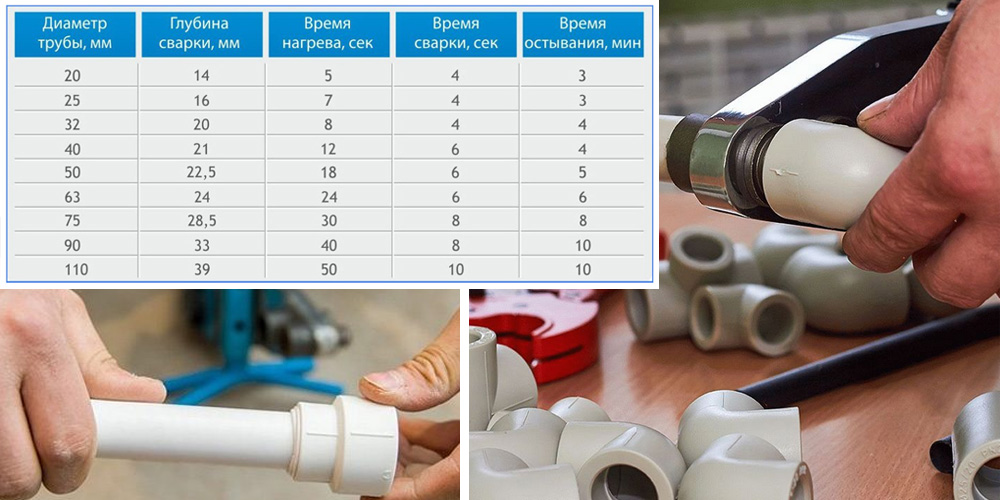

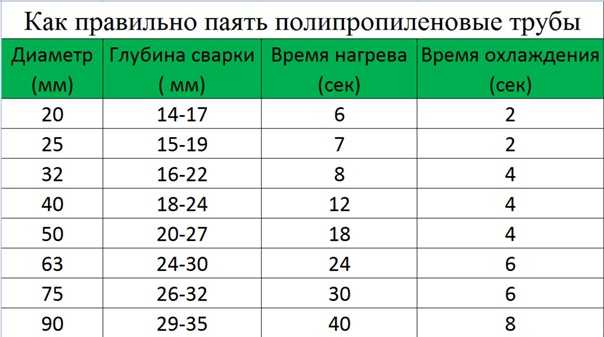

Время нагрева зависит от диаметра трубы, температуры воздуха и указано в таблице.

Диаметр полипропиленовой трубы	Глубина сварки	Время нагрева	Время сварки	Время охлаждения
16	12-14 мм	5 сек	6 сек	2 минуты
20	14–17 мм	6 с	6 с	2 минуты
25	15-19 мм	7 с	10 с	2 минуты
32	16-22 мм	8 с	10 с	4 минуты
40	18-24 мм	12 с	20 с	4 минуты
50	20–27 мм	18 с	20 с	4 минуты
63	24–30 мм	24 с	30 с	6 минут
75	26–32 мм	30 с	30 с	6 минут

В целом пайка возможна при +5°С, но данные приведены для +20°С. В более жаркую погоду время выдержки элементов на паяльнике сокращается на 30-60 сек, в в холодную погоду она увеличивается.

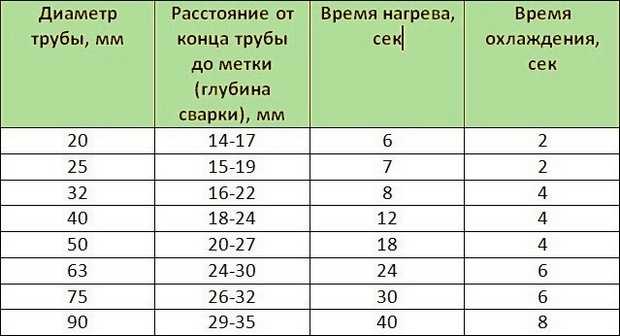

Обратите внимание на графу «глубина» сварки в таблице. Эта отметка ставится на трубе. Перед этим нужно будет запрессовать его в штуцер. Это создает небольшую каплю расплавленного пластика перед краем фитинга. Это будет означать, что шов выполнен правильно.

Ошибки, которые могут возникнуть при сварке полипропиленовых труб

Нуждается в уточнении еще одна графа — «время сварки». Это время, за которое необходимо сжать и зафиксировать свариваемые элементы.

В общем случае, если вы попытаетесь вставить холодную трубу в фитинг, она должна быть затруднена — внешний диаметр трубы немного больше внутреннего диаметра фитинга. Это сделано намеренно, чтобы обеспечить некоторый лишний материал, из которого формируется валик на шве. Чтобы сварка полипропиленовых труб была надежной, все комплектующие лучше брать одной фирмы. Так что размеры гарантированно совпадают.

В противном случае необходимо примерить – чтобы штуцер не «скользил», а с трудом вытягивался.

Технология

Как уже было сказано, при сварке полипропиленовых труб их и фитинги необходимо очистить, обезжирить и просушить. И только после этого можно приступать к пайке.

Препарат подходит для всех типов труб, кроме труб, армированных фольгой. В этом случае после того, как нужный кусок отрезан, срез зачищают до фольги специальным приспособлением – бритвой. В него вставляется труба и несколько раз проворачивается. При этом снимается верхний слой пластика, после чего можно обезжиривать и паять.

Для армированных фольгой труб полипропилен разрезается на фольгу

После высыхания поверхности на трубе наносится метка, отмечающая расстояние, на которое необходимо запрессовать ее в фитинг (проще всего с тонкий маркер или остро заточенный простой карандаш).

Разметка глубины сварки

Пайка полипропилена пошагово

Далее технология сварки ПП труб следующая:

Кстати, лучше работать в х/б перчатках — меньше будет ожогов.

Перед вводом системы в эксплуатацию ее необходимо проверить. Делается это путем опрессовки. Что это такое и как это сделать, читайте здесь.

Разводка полипропиленовых труб

Полипропиленовые трубы применяются для монтажа гребенки холодного или горячего водоснабжения, отопления. Выбор диаметра в каждом случае индивидуален – он зависит от объема жидкости, который необходимо перекачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропилена

Расчет диаметров труб для систем отопления отдельная тема (определять диаметр необходимо после каждого ответвления), для водопроводных все проще. В квартирах и домах для этих целей используются трубы диаметром от 16 мм до 30 мм, а наиболее популярны 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая длина трубопровода, в зависимости от его конструкции фитинги приобретаются дополнительно. С длиной труб все относительно просто – меряешь длину, прибавляешь около 20% к погрешности и возможным дефектам в работе. Для определения необходимых фитингов необходима схема трубопроводов. Нарисуйте его, указав все краны и устройства, к которым вы хотите подключиться.

Пример разводки полипропиленовых труб в ванной комнате

Для подключения ко многим приборам необходим переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, а с другой обычный штуцер под пайку. Сразу нужно смотреть на диаметр штуцера подключаемого устройства и тип резьбы, которая должна быть на штуцере (внутренняя или внешняя). Чтобы не ошибиться, лучше запишите все на схеме – над ответвлением, где будет установлен этот штуцер.

Далее по схеме считается количество Т-образных и Г-образных соединений. К ним покупаются тройники и уголки. Есть и кресты, но они редко используются. Углы, кстати, бывают не только под 90°. Есть по 45°, по 120°. Не забывайте о муфтах – это фитинги для соединения двух отрезков трубы. Не забывайте, что полипропиленовые трубы совсем не эластичны и не гнутся, поэтому каждый поворот делается с помощью фитингов.

При закупке материалов согласовывать с продавцом возможность замены или возврата части фурнитуры. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу определить точный ассортимент требуемой продукции. Кроме того, в процессе монтажа иногда приходится менять конструкцию трубопровода, а значит, меняется комплект фитингов.

Компенсатор горячего водоснабжения и отопления из полипропиленовых труб

Полипропилен имеет достаточно значительный коэффициент теплового расширения. Если монтируется полипропиленовая система горячего водоснабжения или отопления, требуется сделать компенсатор, с помощью которого будет нивелироваться удлинение или укорачивание трубопровода. Это может быть петля компенсатора заводского изготовления, либо компенсатор, собранный по схеме из отделки и кусков труб (на фото выше).

Способы укладки

Существует два способа укладки полипропиленовых труб — открытый (вдоль стены) и закрытый — в пазы в стене или в стяжку. На стену или в паз полипропиленовые трубы крепятся на клипсы-держатели. Они бывают одинарными – для прокладки одной трубы, бывают двойными – когда параллельно идут два ответвления. Крепятся они на расстоянии 50-70 см. Труба просто вставляется в зажим и удерживается за счет силы упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепятся к армирующей сетке; никакого другого дополнительного крепления не требуется. Если трубопроводы к радиаторам монолитные, трубы можно не крепить. Они жесткие, их положение не меняется даже при заполнении теплоносителем.

Вариант скрытой и наружной разводки в один трубопровод (за санузлом проводку сделали открытой — меньше работы)

Нюансы пайки

Еще один момент сварки полипропиленовых труб — пайка в труднодоступных местах. Надеть на паяльник с двух сторон трубу и штуцер не всегда получается. Например, припаиваем в углу. Паяльник, надо воткнуть в уголок, одной стороной насадка упирается прямо в стену, натягивать на нее штуцер нельзя. В этом случае ставится второй комплект насадок того же диаметра и на нем нагревается штуцер.

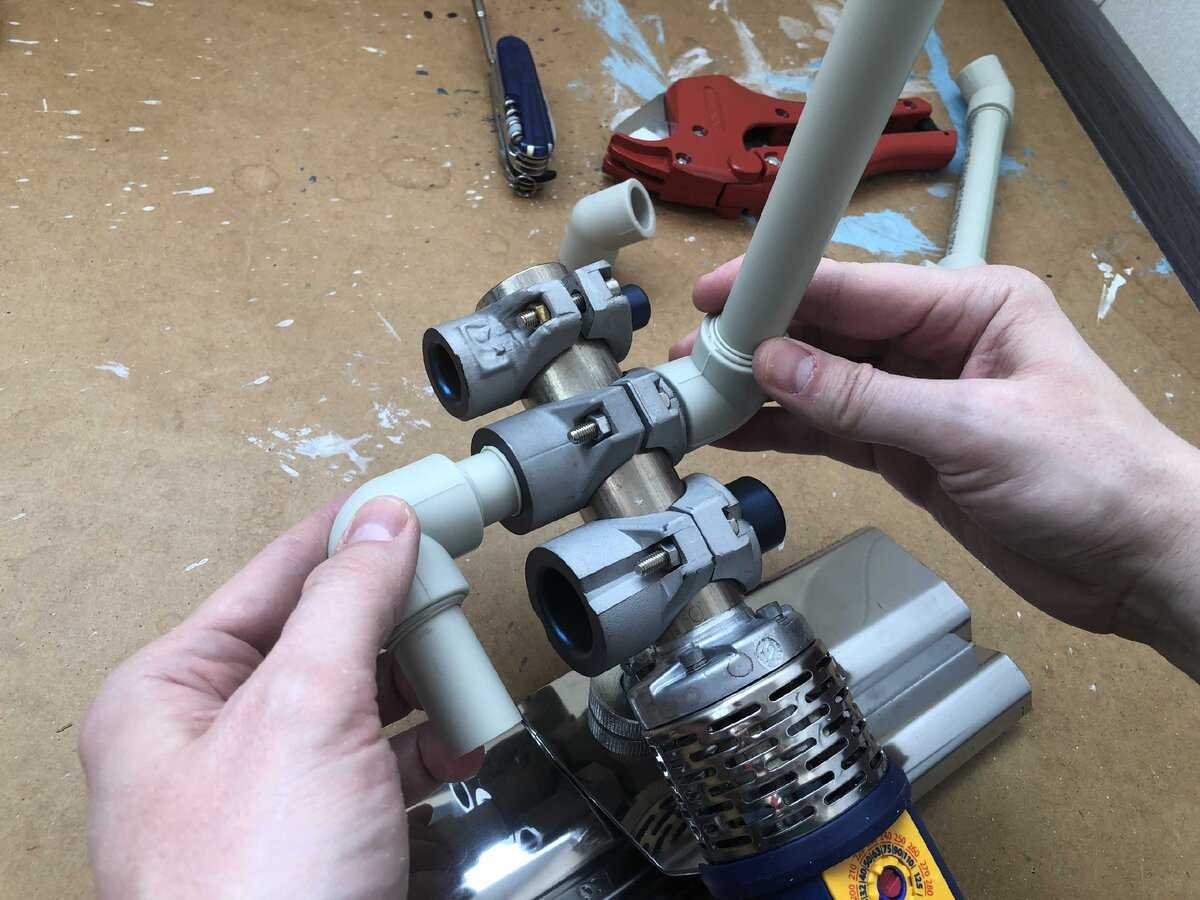

Как паять полипропиленовые трубы в труднодоступном месте

соединение полипропиленовых труб с помощью пайки или клея

Любой строительный материал имеет свой срок службы, по окончании которого необходимо заменить испорченные продукты. Трубы не исключение. Современные полипропиленовые трубы настолько просты в монтаже, что позволяют без особых усилий заменить всю систему отопления или водопровода. Для того, чтобы определиться, как соединить полипропиленовые трубы, достаточно прочитать статью.

Пара основных достоинств таких труб:

• Прочность. Они способны выдерживать скачки давления в системе и высокие температуры, не трансформируя свои характеристики.
• Прочность.
• Стойкий к коррозии.
• Простота установки. Для установки труб достаточно нагреть их специальным устройством и соединить при помощи фитингов. Соединение полипропиленовой трубы с железной трубой также осуществляется с помощью фитингов.

Инструменты

Простота монтажа – первое и главное преимущество полипропиленовых труб, ведь потребуются дополнительные материалы и инструменты.

• полипропиленовые трубы,
• карандаш,
• зажимы для фиксации труб,
• рулетка,
• муфты,
• нагреватели Merilon,
• уголки. Нужны изделия двух видов: на 45 и 90 градусов,
• МРВ-ушастик. Используется для крепления смесителя,
• Выходы МРВ и МРН с железной резьбой,
• паяльник,
• ножницы для пластмассовых изделий.

Монтаж

Как правильно установить систему с использованием полипропиленовых труб, чтобы результат был долговечным, рассмотрим ниже. Если вы все еще сомневаетесь в своих силах, или не решаетесь самостоятельно заменять изделия, то забудьте об этом навсегда. Дело в том, что, кроме того, неправильную пайку таких труб можно исправить муфтами.

Совет! При выборе изделий из полипропилена ориентируйтесь на диаметр ветхих труб, что поможет значительно упростить монтаж всей конструкции.

Классический способ соединения труб термодиффузией

Перед началом монтажа необходимо выбрать оптимальный способ соединения полипропиленовых труб, максимально соответствующий проекту. Обустройство систем отопления или водоснабжения на этапе строительных работ или ремонта (модернизации) существующей системы предполагает разные способы монтажа и разные виды соединений труб.

Физические свойства полипропиленовых труб позволяют соединять их на молекулярном уровне, нагревая соединяемые поверхности. Прочность и герметичность соединения обеспечивается фитингами. Для осуществления качественного соединения полипропиленовых труб потребуется специальный инструмент и практические навыки работы с полипропиленовыми трубами.

Способ пайки труб с помощью специального утюга используют профессионалы и домашние мастера.

Инструменты и оборудование

В первую очередь необходимо подготовить трубы к монтажу. Качественное соединение полипропиленовых труб обеспечивается аккуратной – под углом 90 градусов – обрезкой торцевой кромки трубы, и соблюдением интервала нагрева. Обязательным условием является соблюдение техники безопасности при работе с инструментом, что необходимо проверить перед началом работы. Любая обнаруженная неисправность может негативно сказаться на качестве соединения, а работать сломанным инструментом просто опасно.

Для резки труб на необходимую длину в идеальном случае используются специальные ножницы, предназначенные для резки полиэтиленовых, полипропиленовых и металлопластиковых труб. Ножовку используют и по металлу, в этом случае кромку среза трубы «украшают» неизбежной бахромой распиливаемого материала, а перед соединением полипропиленовых труб с фитингами необходимо зачистить торцевую кромку трубы.

Качественное соединение полипропиленовых труб термодиффузионным методом будет сложно осуществить без специального сварочного аппарата. Чаще его называют «трубным паяльником». Отличительной особенностью профессионального инструмента является наличие индикации нагрева и контроля температуры. При работе с трубами малых — до 40 мм — диаметров удобнее пользоваться трубообразным паяльником, им легче монтировать соединения в труднодоступных местах, например, в пространстве между стены или для монтажа тройника или врезного штуцера. Если при выполнении ремонтных работ возникает вопрос, как соединить полипропиленовую трубу без сварки, воспользуйтесь методом «холодной сварки».

Для получения качественного соединения труб термодиффузионным методом необходимо использовать только специализированные инструменты.

Также используется специальный инструмент типа швайгера: им зачищают торцевой срез трубы для снятия армирующего слоя. Это необходимо для того, чтобы реализовать качественное соединение при пайке.

Для соединений компрессионного типа требуются обжимные клещи (прецизионное профессиональное оборудование) и специальные фитинги, дополненные обжимными шайбами. Метод требует профессионального подхода, стоимость хорошей арматуры не может быть низкой. Для соединения со скользящими фиксирующими элементами потребуется специальный инструмент (расширитель), которым подготавливается внутренняя поверхность трубы, и, соответственно, инструмент для натягивания обжимного элемента на фитинг.

Потребуется определенная решимость, чтобы одновременно вставить фитинг и трубку в сопло паяльника. Необходимо выдерживать температурный интервал, соответствующий диаметрам соединяемых элементов — от 5 секунд для труб диаметром 16 мм, до 12 секунд для трубы 40 мм;

Важно! Все соединения полипропиленовых труб с другими видами труб осуществляются с помощью комбинированных фитингов. Для соединения с металлическим трубопроводом используется фитинг, дополненный металлическим резьбовым узлом. Монтаж происходит сначала на металлическую трубу, после обеспечения герметичности резьбового фитинга припаивается полипропиленовая труба.

Для соединения элементов трубопровода между собой необходимо использовать фитинги соответствующего диаметра.

При соединении обогреваемых соединений недопустимо нарушать соосность соединения, переворачивать соединяемые элементы. Хорошим тоном и признаком настоящего мастера считается проведение испытаний с максимальным давлением в конце сборки системы.

Диффузионная сварка

Полипропиленовые изделия можно соединять несколькими способами, но наиболее популярным является диффузионная сварка. Для надежного крепления изделий здесь используется фурнитура: муфты, уголки и переходники.

Полипропиленовые трубы в системе холодного водоснабжения гарантированно прослужат до 50 лет. Около четверти века они смогут служить в обустройстве теплого водоснабжения. Помните, что срок службы этих изделий зависит от давления и температуры воды в конструкции.

Полипропиленовый трубопровод имеет огромный запас прочности, позволяющий выдерживать все преобразования в системе. Так, высокое давление и низкие температурные показатели никак не повлияют на срок годности изделий. Такое же действие на полипропиленовые трубы окажет низкое давление при высокой температуре. Но высокие показатели давления и температуры, зафиксированные в системе в один момент, сократят срок эксплуатации изделий на 5-7 лет. В отечественных трубопроводах нет чрезмерных нагрузок, способных повредить трубы, поэтому нет необходимости беспокоиться об этом.

Совет! Полипропиленовые трубы, для которых использовались неразъемные соединения, впоследствии нельзя разбирать.

Соединение резьбовое

Схемы отопления и водоснабжения бытового уровня собираются с помощью ручного сварочного аппарата. Для подключения к отопительному или сантехническому прибору при стыковке с металлом используется переходная втулка. Одна его сторона предполагает латунную резьбу, а другая спаяна с полипропиленовой трубой. Легкость монтажа, быстрота демонтажа для текущего ремонта или обслуживания узлов и агрегатов, обязанных полипропиленом, достигаются за счет разборных деталей. К ним относятся следующие фитинги:

1. Разъемное соединение американка. Производители полипропилена предлагают два варианта продукции. В первом случае разборное соединение оканчивается с обеих сторон патрубками с диаметром трубы, а во втором — гильзами для пайки патрубка. Металлические поверхности соединяются в фитинге через паронитовую или резиновую прокладку.
2. Разрезное сцепление американка. Монтажный элемент содержит с одной стороны резьбовую часть (внутреннюю или наружную), а с другой — патрубок или втулку под приварку. Американка для полипропиленовых труб изготавливается в двух вариациях: прямая штучная или угловая американка.
3. Накидная гайка. Бывает двух видов: гайка соединяется с наружной резьбой через прокладку или с конусом (используется при обвязке коллекторов).

Американское подключение, как правило, сопровождает монтаж кранов. Такое сочетание запорной арматуры и разъемной арматуры обеспечивает автономность и ремонтопригодность отдельных участков трубопровода. Утечки установленных сетей происходят в основном на набивке резьбовых соединений, поэтому их количество стремятся уменьшить. Для этого производители наладили выпуск фитингов из полипропилена. Популярны следующие детали:

• шаровые краны полипропиленовые;
• фильтры грубой очистки;
• клапаны обратные;
• Клапаны прямоточные для наружной и скрытой установки;
• Краны радиаторные с американкой: прямые и угловые.

ПОСМОТРЕТЬ ВИДЕО

Как соединить полипропиленовые трубы в том или ином случае, решение принимается в зависимости от назначения устанавливаемой системы, диаметров стыкуемых изделий, а также наличия средств и возможностей. Лучше, если полипропиленовые трубопроводы будут подключать специалисты. Они гарантируют стабильную работу собранных систем за счет надежности выполненных сварочных работ.

Категории полипропиленовых труб

Все полипропиленовые трубы делятся на:

• PN 25. Труба выдерживает 2,5 МПа. Применяется в системах отопления и горячего водоснабжения.
• PN 20. Универсальная труба, способная выдерживать 2 МПа. Ее можно использовать для холодного и горячего водоснабжения при условии, что температура в системе не более 80°С. Полипропиленовая труба этой категории относится к изделиям большой прочности, так как ее внутренняя часть армирована фольгой.
• PN 16. Труба для систем отопления низкого давления и холодного водоснабжения.
• PN 10. Труба тонкостенная, выдерживающая давление 1 МПа. Широко применяется в конструкциях теплых полов (но при температуре не выше 45?С) и холодного водоснабжения (до +20?С).

Определиться в столь непростом выборе поможет видео с наглядными примерами использования труб определенной категории:

Типы фитингов

Соедините две трубы из разных материалов (железо и полипропилен) с помощью специальных фитингов. Они также помогают в соединении сантехнических приборов со стальными фитингами. Вставки на фурнитуру необходимы для надежного крепления изделий и могут быть латунными или хромированными. Как их правильно применять и где лучше, мы сейчас касаться не будем, а рассмотрим только их разновидности – это:

• крестовина,
• тройники комбинированные,
• муфты,
• краны шаровые угловые и прямые,
• заглушка,
• квадраты на 45 и 90 градусов,
• колено ( тройной или для соединения монотонных труб),
• проход -сквозной водоотвод,
• переход. Имеет наружную резьбу или пластиковую типа ДГ, седло сварное

• , муфты комбинированные
• , колена
• комбинированные для труб,
• колена комбинированные для приборов.

Стыковая и раструбная сварка полипропиленовых труб

Интересующие нас трубные изделия, характеризующиеся малым весом, простотой обработки и монтажа, а также сравнительно невысокой стоимостью, соединяются разъемным и неразъемным способами. Под последней понимается сварка, осуществляемая по одной из двух технологий: встык или по раструбному (раструбному) способу.

Сварка встык идеально подходит для полипропиленовых изделий сечением более 6,3 см. При этом толщина их стенки должна быть не менее 4 мм. Процедура выполняется стационарным сварочным аппаратом, что обеспечивает очень точную установку полипропиленовых труб с разными геометрическими параметрами. Перед началом операции их концы срезают, чтобы получить полностью параллельные поверхности. Аппарат для стыковой сварки имеет специальный диск – он выполняет роль нагревательного устройства.

Стыковая сварка полипропиленовых изделий

Также при проведении такой процедуры в большинстве случаев требуется использование центрирующих элементов. Они придают соединяемым деталям из полипропилена необходимое выравнивание. Сварка в раструб рекомендуется для труб сечением менее 6,3 см. Этот тип соединения требует использования муфт и фитингов. Без них процедура невозможна. Для формирования различных стыковочных узлов (в том числе резьбовых) используются фитинги, имеющие специальные раструбы. И муфта устанавливается между двумя свариваемыми трубами.

Для раструбной сварки труб сечением до 4 см допускается использовать ручной агрегат. Оснащен насадками (нагревательными элементами), которые выполнены в виде оправки (необходимо оплавить внутреннюю часть раструба) и втулки (оплавить наружную часть).

Нагревательные элементы обычно имеют тефлоновое покрытие. Этот антипригарный состав отлично защищает насадки от выхода из строя в процессе эксплуатации. Очищайте горячие сопла после каждой отдельной операции сварки. Для этого используются скребки по дереву или грубая ветошь (например, брезентовая). После полного остывания форсунок снять с них слой расплавленного полипропилена невозможно. Вы просто испортите дорогой тефлоновый слой.

Движение соединения труб

Склеивание изделий из полипропилена — простой процесс, но требующий внимательности и аккуратности. Для того, чтобы сделать все правильно, нужно прочитать инструкцию, которая идет в комплекте с паяльником. Все работы по пайке труб лучше проводить поэтапно.

Давайте сначала нарисуем схему! Новая сантехника начинается с разметки кранов, фильтров, отводов и других деталей. После завершения составления подробной схемы можно приступать к частичной сборке трубопровода. Некоторые детали можно соединить без пайки с помощью клея, а для других требуется специальный инструмент. Чтобы облегчить процесс пайки, держите трубы строго горизонтально.

Для того, чтобы соединить трубы, расположенные вертикально, вам понадобится помощник. Второй человек должен только зафиксировать изделие на месте, а вы начнете паять, сняв паяльник с подставки. Последний этап – сборка оставшихся деталей в единую конструкцию. Здесь также пригодится помощник.

Для соединения изделий из полипропилена диаметром более 63 см применяется сварка встык. Такой способ крепления изделий считается самым надежным, и для его проведения не нужны никакие дополнительные детали.

Сварка полипропиленовой трубы с фитингами

Основные этапы:

• подготовка необходимого инструмента.
• составление плана трубопровода.
• резка труб.
• сварка труб и фитингов.

Фитинги и фитинги обычно приваривают к пластиковым трубам. Для этого вам понадобится специальный паяльник с несколькими насадками, подходящими по размеру к диаметрам труб и фитингов. Прежде чем приступить к сварке, вам нужно будет очистить место, где в него входит штуцер. Для этого снимается алюминиевая фольга, если используется труба с алюминиевым слоем.

Пайка полипропиленовой трубы с фитингом

Затем фитинги для полипропиленовых труб и сама труба равномерно прогреваются паяльником с подходящей насадкой и соединяются между собой.

При склеивании деталей труб и фитингов следует избегать вращения деталей. Пайка элементов должна быть надежно зафиксирована в момент их остывания. В противном случае соединение будет негерметичным и будет давать течь в процессе эксплуатации.

При комбинированном соединении с металлическим водопроводом требуется другой способ соединения, включающий как сварку, так и резьбовое соединение. Обычно такое комбинированное подключение требуется при подключении сантехнического оборудования.

В первую очередь перед началом работ следует отключить стояки и слить воду в системе. После этого старая система водоснабжения демонтируется.

Для ускорения демонтажа старого водопровода можно просто использовать болгарку — разрезать на куски старые металлические трубы.

Процесс пайки подробно показан на видео ниже.

После завершения демонтажных работ необходимо снять старую арматуру, прочистить часть водопровода, ведущую к стояку с кабелем, и приступить к установке новой арматуры. Это поможет избежать заторов в водопроводе на этом старом участке водопровода.

Перед установкой необходимо поставить фильтр на смеситель. Это продлит срок службы стиральной машины, которую можно подключить к водопроводу в этом месте.
