Как определить фазу и ноль без приборов безопасно

Содержание:

Наиболее распространенные заблуждения

Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:

на нулевую жилу не поступает напряжение. Это предположение полностью неверно, поскольку она является полноценным участником электроснабжения;
при наличии заземления короткое замыкание не возникнет. Полностью абсурдное предположение. Да, у заземления потенциал намного ниже, чем у фазы, но «вывести» через себя все излишки оно не сможет. Собственно, это и не является функциональным назначением «земли», ее задача – удаление паразитных токов, к которым относятся и статические;
знать, где в розетке фаза и ноль необязательно, поскольку на работе оборудования это не отразится. Такое утверждение не является абсолютно верным, поскольку существует оборудование, требующее для нормальной функциональности соблюдения полярности.

В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла. При индикации ошибки «недостаточно напряжения» требуется поменять полярность.

Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;

если в кабеле три жилы, и одна из них разноцветная, то она является заземлением. Никогда нельзя быть уверенным в этом, особенно учитывая, какая была неразбериха с ГОСТами в последнее десятилетие прошлого века. Поэтому лучше всегда проверять кабель.

Что такое фаза и ноль

Определение фазы потребуется, если при подключении новой розетки окажется, что вы не знаете, какой из проводой на выводе фазный, а какой нулевой

Фаза — проводник, по которому передаётся напряжение к потребителю.

Ноль — пустая фаза. Возвращает ток: создаёт непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.

Земля — провод без напряжения в трёхжильном кабеле. Осуществляет защитную функцию: удаляет статические, паразитные токи.

Для чего необходимо определить рабочую и пустую жилу

Многие приборы требуют соблюдения полярности для нормальной работы:

терморегулятор;
контролёр в системе газового котла;
измерительное оборудование лабораторий;
и другие.

Если подключить эти устройства без строгого следования правилам расположения проводов, никто не даст гарантии на срок службы и качество их работы.

Как определить ноль и фазу без приборов

Согласно ПУЭ (Правил Устройства Электроустановок) каждому проводу имеющему свое функциональное назначение соответствует своя определенная цветовая маркировка:

фазный провод имеет изоляцию черного, белого, коричневого (наиболее часто используемого) цветов и их многочисленных оттенков;
нулевой провод имеет изоляцию синего цвета с любыми его оттенками;
земля находится в изоляции желто — зеленого цвета в полоску.

Если бы нормативные акты строго соблюдались, то проблем с определением, где фаза, где ноль, а где земля не существовало. Для того чтобы легче было ориентироваться в коммутационных схемах на многих электрических приборах вводятся обозначения фазы, ноля и земли. Все проводники обозначаются в соответствии с государственными стандартами:

L — этой латинской буквой обозначается фаза;
N — по этому знаку находят нулевой провод;
PE — этим сочетанием букв всегда обозначалась земля.

Однако визуальный метод имеет долю субъективизма, не всегда можно точно определить правильно цвет изоляции проводника. Кроме этого не все электрики придерживаются нормативных документов при проведении электромонтажных работ. В зданиях старой постройки, говорить о каких — либо стандартах цветовой маркировки проводки вообще не приходится.

Поэтому такой метод найти фазу и ноль без приборов существует с большой степенью условности, 100 % гарантии он не имеет. Однако он является единственным реальным способом среди других, типа применения сырой картошки, как определить фазу и ноль без приборов. Для получения достоверного результата лучше воспользоваться данными о соответствии проводов фазе, нулю или заземлению проверенных с помощью индикаторной отвертки или мультиметра.

Использование самодельной «контрольки»

Бывают случаи, когда необходимо срочно подключить электрическое устройство, а в домашнем хозяйстве отсутствуют необходимые приборы для определения фазы и нуля. Часто это происходит на даче вдали от благ цивилизации. Однако найти там электрическую лампочку, патрон от нее и кусок электрического провода не представляет больших проблем.

Изготовить самостоятельно контрольную лампочку не представляет труда. Достаточно подключить два провода к патрону и закрутить в него электрическую лампочку. Для удобства эксплуатации концы проводов оборудовать щупами (если такие удалось найти).

Принцип идентификации проводов «контролькой» не отличается от того как определить индикаторной отверткой фазу и ноль. Для определения фазы следует один из контактов «контрольки» подключить к любому из проверяемых проводов, а второй контакт соединить с заземлением. Если лампа будет светиться, то узнаете о принадлежности его к фазе.

Главный недостаток использования самодельной «контрольки» в отсутствии безопасности проведения работ. Существует реальная возможность получения удара электрическим током.

Способы, которые мы не рекомендуем использовать

В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.

Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.

Альтернативные методы без использования приборов

Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.

На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.

Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением. Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.

По цвету провода

Цвета изоляции проводов подбирают таким образом, чтобы они максимально отличались друг от друга:

«Фаза» имеет часто белый, черный или коричневый цвет.
«Нуль» — синий и его оттенки.
«Земля» — желто-зеленый.

Но не всегда нормативы подключения проводников соблюдаются. Потому ради безопасности лучше проверить напряжение в проводах независимо от их визуальной маркировки.

О чем говорят цвета проводов

Определить нейтральный, заземленный или провод под напряжением возможно также по цветовой маркировке. Нулевую фазу, как правило, обозначают любыми оттенками синего цвета. Для заземляющего провода используют только зеленый и желтый цвет или их комбинация. А вот в случае с фазой дела обстают сложнее — для их окраски используют в различные цвета, кроме синего, желтого и зеленого. Он может быть белым, черным, коричневым, красным, оранжевым и т.д.

Этот метод определения не безопасен — цветовая маркировка не всегда соблюдается при монтаже. Электрик мог элементарно напутать. Поэтому лучше воспользоваться другими способами, ведь прикосновение к фазному проводу опасно для здоровья.

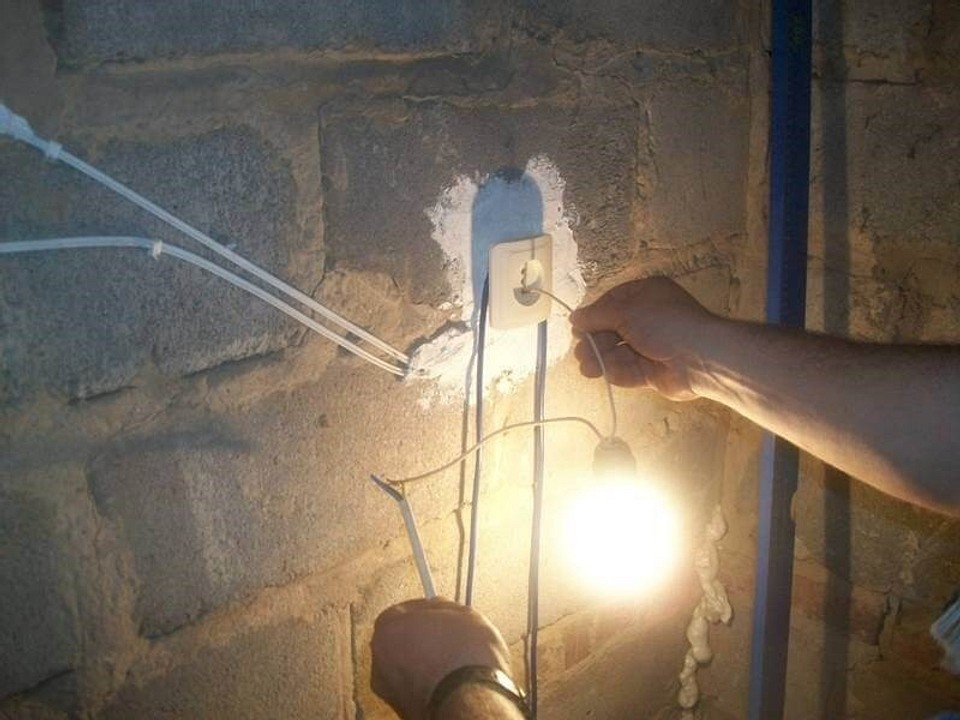

С помощью контрольной лампы

Этот способ считается самым рискованным, но выручает в ситуации, когда привычных тестеров нет под рукой. Проверяющему нужна лампа, закрученная в патрон, из которого отходят 2 провода. Для безопасного использования такого «прибора» лучше к концам проводов прикрепить щупы, а саму лампу обернуть защитным кожухом.

Одним отводом лампы нужно прикоснуться к металлической трубе (или другому заземляющему элементу), а вторым проверять контакт. Если лампа загорится, то диагностируемый контакт — «фаза».

Определить проводники можно и путем исключения:

Поочередно прикасаются отводами лампы к двум из трех контактов, которые нужно идентифицировать. Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль».
Чтобы определить фазный и нулевой проводники, одним из отводов тестера дотрагиваются до следующего из проверяемой тройки контакта. Лампочка тухнет при отсоединении от «фазы». Но случится это, только если в сети установлен защитный автомат. При его отсутствии индикатор горит даже в положении «земля» — «нуль».
Для идентификации «земли», если не установлен защитный автомат, следует убрать заземление с кабеля и повторить тест. Теперь на этом проводнике лампа гореть не будет.

Собрать контрольную лампочку в домашних условиях несложно. Для этого понадобятся 2 проводника, соединенные с патроном, и сама лампочка, вкрученная в него.

В целях безопасности лампу лучше использовать неоновую, а на провода электрики рекомендуют закрепить щупы — это обезопасит и облегчит эксплуатацию «контрольки».

Поскольку метод с лампочкой является небезопасным, лучше его избегать.

Используем картошку

Понадобится:

резистор на 1 МОм;
1 картофелина;
2 провода длиной по 50 см.

Один конец первого проводника подсоединяем к трубе, второй вставляем в разрезанную картошку. Другой проводник также вставляем одним концом в картофелину, а вторым «щупаем» жилы.

Ждём 5–10 минут.

Это довольно эффективный способ определить фазу и ноль без приборов

Фаза — появилось небольшое тёмное пятно. Ноль — нет никакой реакции.

В данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки

С помощью воды

Для определения полярности контактов по похожей методике опускают два провода в ёмкость с водой. Если вокруг одного образуются пузыри — это минус. Следовательно, вторая жила — плюс.

Этот способ также является опасным, при его использовании нужно соблюдать меры предосторожности

Применяя подручные средства для определения жилы под напряжением, необходимо быть крайне осторожным. При несоблюдении мер безопасности, можно получить удар током.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:- -Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются.

Видео: определение полярности без приборов

Советы от электрика

Владельцу, не обладающему широкими познаниями в области электротехники, важно прислушиваться к следующим рекомендациям опытных электриков:

При использовании мультиметра необходимо детально изучить руководство по эксплуатации прибора, чтобы правильно вставить контакты щупов и настроить аппарат.
Способ с контрольной лампой связан с повышенным риском поражения электрическим током, поэтому к нему не рекомендуется прибегать пользователю, у которого отсутствуют навыки электромонтажных работ.
Не следует слепо полагаться на наличие маркировки или цветовое оформление изоляции проводов, без предварительной инструментальной проверки, поскольку не исключена вероятность ошибки при монтаже.

Правильно определённая принадлежность проводов позволит верно выполнить домашнюю проводку и подключить оборудование, обеспечив безопасность потребителя.

Полезные советы и общие рекомендации

Работа с электропроводкой требует внимательности и осторожности.

Электрики советуют:

Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.

РазноеЭлектрическая энергия: что это такое, формулы, единица измерения

РазноеОсциллограмма что это такое?

Как определить фазу и ноль без приборов как найти мультиметром

В состав любого кабеля в обязательном порядке входит одна нулевая жила и одна либо несколько фазных.

От правильного определения функционального назначения жил кабеля зависит простота монтажа и эксплуатации системы электроснабжения, а также безопасность лиц, обслуживающих ее и производящих какие-либо электромонтажные работы.

Содержание

1 Основные понятия
2 Как отличить фазу от нуля
- 2.1 Как мультиметром определить фазу и ноль
- 2.2 Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети
- 2.3 Визуальное определения фазы и нуля
- 2.4 Контрольная лампочка
- 2.5 Контрольная картофелина

Основные понятия

Давайте сперва разберемся, что такое ноль и фаза в электричестве.

Итак, фаза в электричестве – это проводник, по которому электрический ток движется в направлении энергопринимающего устройства. Ноль, в свою очередь, является проводником, по которому электрический ток движется в обратном направлении.

Современные требования, предъявляемые к безопасности организации электрических сетей, предполагают также наличие еще одного проводника в составе токоведущего кабеля, который будет выполнять защитную функцию. Заземляющий проводник – это элемент, преднамеренно соединенный с заземляющим контуром и предназначенный для того, чтобы уберечь человека от поражения электрическим током.

Неправильное определение, а также соединение нулевых и фазных жил токоведущего кабеля может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению человека электрическим током. По этой причине чрезвычайно важно уметь отличать фазный и нулевой проводники.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».

Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

Как определить фазу и ноль без приборов: видео, фото, идеи

Итак, представьте себе такую ситуацию — вам нужно подключить новую розетку, но при этом вы почему-то не знаете, какой из проводов на выходе фаза, а какой нулевой. Ситуация осложнялась еще и тем, что под рукой не оказалось ни индикаторной отвертки, ни мультиметра, которые позволили бы быстро найти, по какому проводу проходит напряжение. Далее мы рассмотрим с читателями my.electricianexp как определить фазу и ноль без приборов!

Метод №1 — Визуальное обозначение
Способ №2 — сделать контроль
Способ №3 — Картошка в помощь!

Способ №1 — Визуальное обозначение

Первый и самый надежный способ самостоятельно определить, где фаза и ноль без тестера, это исследовать цвет изоляции каждой жилы, на основании чего сделать вывод.

Дело в том, что цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать, какой из проводников нулевой, а какой фазный. Чтобы вам было проще и можно было правильно определить фазу и ноль, приводим таблицу с действующими нормами:

Как видите, изоляция может быть разного цвета, поэтому лучше помнить, что 0 всегда синий, а заземление желто-зеленый (или только желтый/зеленый). Как правило, оставшаяся третья жила и есть та фаза, которую нужно определить. При отсутствии цветовой маркировки, что не является исключением, найти фазу и ноль без инструмента можно и другими способами, которые мы рассмотрели ниже!

Способ №2 — делаем контроль

Вторая идея определить без тестера где фаза а где нулевой провод в розетке то что нужно сделать контрольную лампочку из подручных средств. Все очень просто, нужно только найти лампу накаливания с патроном и два отрезка многожильного провода, длиной около 50 сантиметров.

Проводники подключаются к соответствующим разъемам картриджа, один проводник монтируется на зачищенную до металлического цвета трубу отопления, а второй нужно «прощупать» интересующие вас проводники. Свет загорится, если вы коснетесь фазового контакта. Таким простым способом можно быстро без приборов узнать, где фаза и ноль.

Обращаем ваше внимание, что этот вариант поиска без приборов опасен и может привести к поражению электрическим током. Будьте осторожны при определении стресса и остерегайтесь касаться голого ядра рукой!

Простой пробоотборник под рукой

Если у вас нет под рукой лампы накаливания, можно из неоновой лампочки соорудить самодельный тестер, который также позволит определить полярность. Схема управления будет выглядеть следующим образом:

Способ №3 — Картошка в помощь!

Забавная, но все же эффективная идея, позволяющая определить фазу и ноль без индикатора, мультиметра или другого тестера. Все, что вам нужно, это картошка, 2 провода по 50 см и резистор на 1 МОм. Найти напряжение можно описанным выше способом. Конец первого проводника подключается к трубе, второй конец вставляется в ломтик картошки, как показано на фото. Что касается второго провода, то один конец необходимо вставлять в тот же участок, на максимально возможном расстоянии от уже вставленного сердечника, а на втором вы пощупаете выводы, на которых нужно найти фазу и ноль без приборов. Определение следующее:

Если на срезе образовалось небольшое потемнение – это фазный провод;
Никакой реакции не произошло — вы «почувствовали» ноль.

Сразу следует отметить, что в этом случае определение должно происходить с небольшой задержкой по времени при соприкосновении жилки с ломтиком картофеля. Нужно прикоснуться проволокой к картошке и подождать минут 5-10, после чего будет виден результат!

Наглядный видеоурок по определению полярности без приборов своими руками

По аналогичной методике можно определить полярность контактов в цепи постоянного тока.

Для этого два провода падают в чашку с водой и если возле одного из них начинают образовываться пузыри, как показано на фото ниже, то это минус и соответственно вторая жила плюс.

Вот мы и предоставили самые простые способы определения фазы и нуля без приборов. Еще раз обращаем ваше внимание на то, что безопасным является только первый способ. При использовании последних двух следует соблюдать осторожность, чтобы не получить удар током!

Читайте также:

Как найти распределительную коробку в стене
Почему искрит розетка при включении вилки
Как найти провод в стене

Понятный видеоурок по определению полярности без приборов своими руками

Простой пробоотборник под рукой

Опубликовано: 19. 02.2015 Обновлено: 06.11.2017 6 комментариев

Журнал электрика-Понимание тока нейтрали

Введение

Ток нейтрали, пожалуй, одна из самых неправильно понятых и игнорируемых тем в области электротехники. Хорошее понимание того, как ток нейтрали влияет на безопасность и надежность электрической системы, значительно изменит ваш взгляд на проектирование цепей переменного или постоянного тока. Однако в этом посте мы сосредоточимся на концепциях, применимых конкретно к нейтралям цепи переменного тока.

Формулы «Ток нейтрали»

В сбалансированной однофазной или 3-фазной системе расчетный ток нейтрали всегда равен нулю. В любом случае, если ток нейтрали имеет ненулевое значение, система перестает быть «уравновешенной». Нейтральные токи необходимо тщательно учитывать для обеспечения безопасности и надежности электроустановок. Приведенные ниже формулы предназначены для расчета токов нейтрали в однофазных и трехфазных системах, и их следует запомнить.

Для однофазных сетей: (ПРИМЕЧАНИЕ. Всегда вычитайте меньший ток из большего, чтобы результат всегда был положительным.)

Ток N = Ток L1 — Ток L2

Для трехфазного:

Чтобы легко запомнить формулу трехфазного тока нейтрали, я сочинил «глупый, короткий рассказ с броскими фразами. ” Это позволяет легко запомнить не только саму формулу, но и то, как работает нейтральный ток. Вот он:

«Кто-то пролил SOS на пол в доме . Чтобы убрать его и иметь N ничего не осталось, они должны были это СОП ».

Объяснение : «Кто-то пролил SOS (вроде «соуса») на пол в доме (под знаком квадратного корня). Чтобы удалить это ( минус знак «-» или разность ) и оставить N ничего ( N = 0), они должны были выполнить SOP ». SOS означает «Сумма квадратов» для тока каждой фазы. SOP расшифровывается как «Сумма произведений» для каждого фазного тока.

Расчет тока нейтрали:

Пример 1 : Вторичная обмотка однофазного трансформатора 120/240 В переменного тока подключается к двум отдельным нагрузкам с общей нейтралью. Нагрузка 1 = 20 ампер. Нагрузка 2 = 15 ампер. Рассчитать ток нейтрали.

Решение 1 : Соединения L1 и L2 на вторичной обмотке трансформатора полярно противоположны (сдвинуты по фазе на 180 градусов). Следовательно, два противоположных тока через L1 и L2 будут вычитаться и возвращаться к источнику через один и тот же нейтральный проводник в противоположные полупериоды. Таким образом, разница между токами L1 и L2 составляет:

L1 — L2 = N (ток нейтрали)

20 ампер — 15 ампер = 5 ампер тока нейтрали вычитание в течение каждого полупериода. Однако ток нейтрали находится в фазе с L1 в течение первого полупериода и в фазе с L2 во время второго полупериода. Это позволяет току течь в одном направлении за раз через общую нейтраль.

ПРИМЕЧАНИЕ : Существуют потенциальные угрозы безопасности при использовании общей нейтрали, которые более подробно описаны в другом посте, озаглавленном «Опасности многопроводных ответвленных цепей» на этом сайте. Необходимо соблюдать осторожность, чтобы обеспечить безопасность и надежность цепей с общей нейтралью. Размыкание нейтрали под напряжением потенциально может привести к делителю напряжения между ветвями сетевого напряжения и превышению номинального напряжения на нагрузке прибора или оборудования, что может привести к повреждению или возгоранию. Кроме того, подключение двух однофазных нагрузок к «одинаковым шинам» (т. е. L1 и L1 или L2 и L2) при совместном использовании нейтрали приведет к тому, что токи нейтрали будут складываться, а не вычитаться, и потенциально превысит допустимую нагрузку нейтрального проводника… потенциально вызывая огонь.

Как правило, из соображений безопасности я по возможности избегаю использования общей нейтрали.

Пример 2 : Однофазный двухполюсный автоматический выключатель на 120/240 В переменного тока подключен к двум идентичным однофазным асинхронным двигателям на 120 В переменного тока с общей нейтралью. Каждый двигатель имеет ток полной нагрузки 7,5 ампер и приводит в действие два отдельных идентичных вентилятора. Рассчитать ток нейтрали.

Решение 2 : Важно отметить, что приложение использует 2-полюсный автоматический выключатель, который обеспечивает подключение шины L1 к двигателю №1, шины L2 к двигателю №2 и двух токов нагрузки. сдвинуты по фазе на 180 градусов. Поскольку две нагрузки идентичны, то и токи будут (для всех практических целей) одинаковыми. Следовательно, ток нейтрали равен:

L1 — L2 = N (Ток нейтрали)

7,5 А — 7,5 А = 0 А тока нейтрали

Таким образом, это «сбалансированная» однофазная система.

ПРИМЕЧАНИЕ : Если один из этих двух проводов «горячего» двигателя вентилятора будет перемещен в другую цепь и соединен с обоими горячими проводами на одной шине (т. может перегрузить нейтральный проводник… особенно если вентилятор засорился или двигатель вентилятора был просто грязным и вызвал увеличение потребляемой мощности.

Пример 3 : 3-фазный источник 480 В переменного тока подключен к трем идентичным однофазным цепям освещения 277 В переменного тока с общей нейтралью. Предполагая, что расстояния до осветительных приборов одинаковы, каков ток нейтрали?

Решение 3 : Поскольку мы имеем дело с трехфазной панелью, все три одинаковых осветительных прибора должны быть включены одновременно И подключены к трем противоположным силовым шинам для достижения сбалансированной нагрузки и устранения всех нейтральных токов до чистый ноль ампер. Однако это маловероятно среди нескольких однофазных осветительных приборов. Кроме того, ампер-розетки светильника не указаны. Следовательно, ток нейтрали не может быть рассчитан. Если какая-либо из однофазных нагрузок подключена к общим шинам при совместном использовании нейтрали, то эти нейтральные токи будут складываться, а не гаситься, и потенциально могут превысить допустимую нагрузку нейтрального проводника… потенциально вызывая пожар.

Пример 4 : 3-фазный источник 208Y/120 В переменного тока подключен к небольшому осветительному щиту, который питает четыре идентичные цепи однофазного люминесцентного освещения 120 В переменного тока. Нагрузки на каждую цепь следующие: Цепь №1 (фаза L1) = 5А. Цепь №2 (фаза L1) = 4,25 А. Цепь №3 (фаза L2) = 7,5А. Цепь №4 (фаза L3) = 10А. Все провода в четырех цепях имеют провод 12AWG THHW с общей нейтралью. Рассчитать ток нейтрали.

Решение 4 : Начните с расчета полного тока на каждой из трех фаз. ток L1 = 90,25 А, ток L2 = 7,5 А и ток L3 = 10 А. Если подставить каждый фазный ток в приведенную ниже формулу тока нейтрали, ток нейтрали составит 2,22 А. Этот небольшой дисбаланс вполне приемлем и находится в пределах допустимой нагрузки провода 12AWG при 75 градусах Цельсия. Однако, опять же, здесь существуют те же две опасности. Если нейтральный проводник в цепях с противоположными фазами приподнимается под напряжением, линейное напряжение 208 В переменного тока между противоположными фазами будет делиться между двумя светильниками в зависимости от их внутреннего сопротивления.

Это может привести к повреждению балластов и потенциальному возгоранию. Кроме того, если одна из цепей будет перемещена на общую шину при совместном использовании нейтрали, токи нейтрали будут добавляться, а не компенсироваться… потенциально превышая допустимую нагрузку нейтрального проводника.

По указанным выше причинам я лично избегаю использования общей нейтрали, когда это возможно, потому что они безопасны только в том случае, если нейтраль никогда не поднимается под напряжением И если все общие однофазные цепи, использующие нейтраль, остаются на противоположных фазах. Я думаю, что они опасны, и риск возгорания, травм и материального ущерба не стоит экономии на меди из-за отсутствия отдельных нейтралей. Многие подрядчики по электроснабжению используют общие нейтрали, чтобы срезать углы и сэкономить деньги на проводке. Я НЕ одобряю эту практику. Однако только по этой причине общие нейтрали неизбежны. Мы всегда будем сталкиваться с ними. При каждом применении следует тщательно взвешивать, чтобы определить, могут ли общие нейтрали представлять потенциальную опасность для людей или чувствительного оборудования.
