Как врезать замок в межкомнатную дверь + видео как это сделать своими руками

Врезка замка – ответственное и достаточно трудоемкое мероприятие. Проводится в завершающей стадии ремонта. Весь процесс можно оставить профессионалам в мастерской, а можно провести врезку своими руками. Для этого необходимо обзавестись набором столярных инструментов, так как врезать замок в межкомнатную дверь без них окажется невозможным.

Подбор подходящего замка

Чтобы выбрать подходящий замок для межкомнатной двери необходимо четко определить требования к нему. Упор при выборе делается на:

качество;
уникальность дизайна;
цвет;
бесшумность;
замок на ключе;
функциональность защелки.

Чтобы дверь хорошо открывалась и закрывалась, очень важно врезать замок правильно

Для межкомнатной двери ручка необходима обязательно, а вот замок — не всегда. По этому принципу выбирают изделие. Для ванной комнаты и санузла замок обязателен, а для спальни хватит и обыкновенной защелки. Существует 3 типа врезных замков:

WC-типа. Такой замок позволяет пользователю закрыть его только с одной стороны, не используя ключа.
Patent-типа. Самый популярный тип замка. Позволяет закрыть дверь ключом, подходящим ко всем замкам определенной модели изделия.

Yale-типа. Оборудован системой евроцилиндра, уникальность ключа зависит от секретности замка. Устанавливают такие изделия в двери комнаты, доступ к которой ограничен, например, в кабинет.
Замок для ручки. Такой тип замка не ограничивает доступ, он дает возможность только плотно прикрыть дверь.

Совет! Если в доме есть маленькие дети, ставьте замки с функцией защиты от детей или блокировкой закрытия.

Естественно, можно совмещать некоторые требования, но, отправляясь в магазин за изделием, вы должны примерно представлять, как оно будет выглядеть. Цвет замка подбирают в тон двери или, наоборот, чтобы он контрастировал на ее фоне.

При покупке замка стоит особое внимание обратить на внешний вид изделия. Любая царапина или вмятина – признак механического повреждения. Вы всегда вправе отказаться от такой вещи до приобретения. Внимательно изучите все подвижные механизмы. Пружины должны без задержки возвращать в стартовое положение язычок и ручку замка. Проверьте качество сборки: когда поворачивается ручка, язычок должен полностью прятаться внутрь изделия. При несоблюдении этой процедуры вы не сможете открыть дверь. Также убедитесь, что полотно вашей двери соответствует толщине конструкции. И несколько раз попробуйте открыть/закрыть замок (при его наличии) убедитесь, что он работает без лишних скрипов и тресков.

Необходимые инструменты

Для врезки замка существует специальный прибор, который не только проделывает сквозное отверстие в полотне для установки ручки, но и вырезает «карман» в который вставляется сердцевина замка. При установке двери своими руками врезка осуществляется с помощью следующих инструментов:

дрель;
набор сверел по дереву;
молоток;
набор стамесок;
карандаш;
рулетка измерительная;
столярный нож.

Важно! При сверлении отверстий соблюдайте технику безопасности. При работе не пренебрегайте очками и маской, защищающей дыхательные пути.

Все инструменты должны быть исправны. Ножи и стамески заточены. Если инструменты не будут работать правильно, вы не только не сможете установить замок, но и испортите полотно.

Принцип монтажа замков разного типа одинаков

Замки независимо от их типа монтируются практически одинаково, единственное отличие имеет замок типа «под ручку», его врезка происходит проще и быстрее.

Пробуривание посадочного отверстия

Работы по установке замков в дверные полотна осуществляется на завершающем этапе отделочных работ в помещении.

Как бы вы ни закрывали установленные ручки и замки полиэтиленовой пленкой, они все равно будут испачканы или повреждены. Если дверь установлена, а в комнате продолжаются ремонтные работы, лучше всего вкрутить в место установки замка саморез, его будет достаточно для прикрывания двери. Также не стоит до врезки замка крепить наличники на дверную коробку, полотно снимают с петель, для удобства работы, а они могут препятствовать этому.

Чтобы правильно врезать замок в межкомнатную дверь, необходимо сделать точную разметку. Установка изделия производится на расстоянии 80-90 см от нижней части дверного полотна. Отмерьте рулеткой необходимое расстояние и отметьте карандашом место врезки. Приложите замок к торцовой части двери и выполните отметку длины отверстия.

Совет. При разметке сделайте небольшой запас, чтобы изделие легко входило в отверстие.

Необходимо отчертить линию, которая проходит по центру торца дверного полотна. Она и будет основой для вырезания посадочного места для замка.

Для удобства проведения работы необходимо снять дверь с петель, если она установлена в дверную коробку, и поставить петлями к полу. Поместите полотно таким образом, чтобы обеспечить подход с любой стороны.

Высверливание кармана для замка

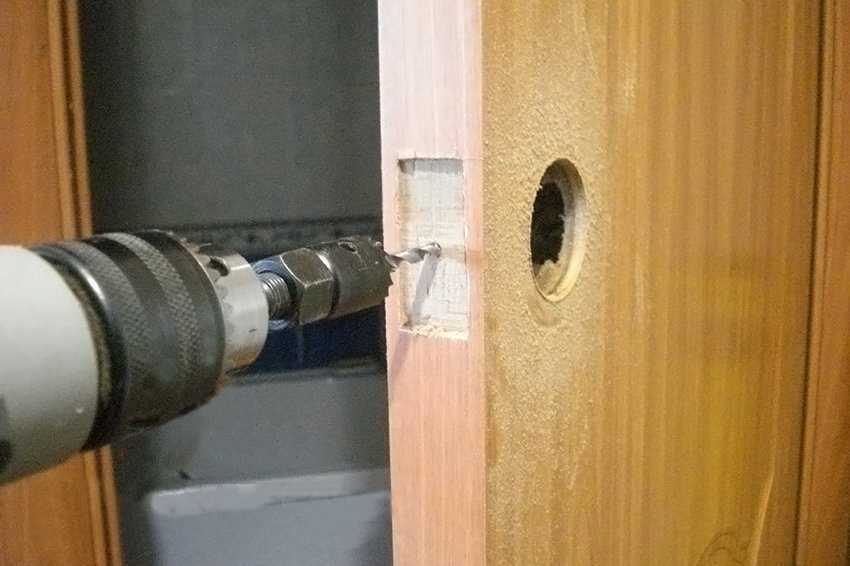

Высверливание «кармана» для замка – это важнейший этап в процессе установки изделия.

Установите на дрель перьевое сверло диаметром, соответствующим ширине замка (1,2 мм).
Просверлите отверстие (0,5 см) на пересечении линии середины торца и нижней отметки расположения замка.

Переместите сверло выше на 7-8 мм и сделайте еще одно отверстие такой же глубины.
Продолжайте делать отверстия с шагом 7-8 мм до верхней отметки расположения замка.
Возвращайтесь к нижней отметке и по отверстию, которое оставило острее сверла, прорежьте еще 0,5 см в глубину. Так продолжайте аккуратно продвигаться, пока не получится овальный паз глубиной, соответствующий габаритам замка.
Проверьте, насколько свободно замок входит в полученное отверстие.

Важно! Не спешите просверливать всю глубину сразу, отверстие, проделанное мелкими шагами, будет аккуратнее.

Установка замочной накладки

При врезке замка своими руками, некоторые мастера устанавливают замочную накладку поверх дверного полотна, таким образом, при плотном прилегании двери к проему, она цепляется. Чтобы этого не происходило, накладку утапливают в полотно ровно на ее ширину, сравнивают с поверхностью двери.

Врезка замка – процесс инженерного характера, поэтому каждый этап нуждается в детальной разметке. Вставьте замок в пробуренное отверстие и сделайте отметку по периметру всей планки. Сделайте зарубки стамеской по краям предполагаемого места для накладки. И аккуратно снимите внутреннюю часть, легонько постукивая по стамеске молотком.

Совет. Работайте с максимальной осторожностью, чтобы не сделать сколы на полотне. И не утопить замок глубоко в дверное полотно.

Отверстие для ручки и сердцевины замка

После выше указанных процедур можно приступать к просверливанию отверстий для установки сердцевины замка и ручек. Здесь работа проходит быстрее и проще. Нужно просверлить 2 сквозных отверстия – одно для ручки, другое для замочного сердечника.

Монтаж сердцевины замка

Но не забывайте о разметке: здесь ее необходимо выполнить, учитывая конструкцию замка и процесс сверления. Учтите, что сверлить необходимо крайне аккуратно, чтобы на выходе перо не прорвало, а просверлило лицевую часть полотна. Лучше всего отказаться от сверления насквозь и сделать 2 отметки с двух сторон двери, после чего просверлить одно отверстие и на другой стороне второе.

Важно! Максимально точно выполняйте отметки для отверстий, при их несовпадении дальнейшее проведение врезки окажется невозможным.

Основной загвоздкой на этом этапе работы по врезке замка, является сверление отверстия для сердцевины замка. Чтобы сделать отверстие нужной формы необходимо будет поработать лобзиком или стамеской.

Процесс сборки и установки замка

Заключительным этапом проделываемой работы является сборка и окончательная установка замка в подготовленное место. Здесь очень важно соблюдать последовательность выполнения определенных действий:

Вставьте замок в подготовленный «карман», который был вырезан в центре торца полотна.
Закрепите изделие двумя саморезами сверху и снизу декоративной планки.

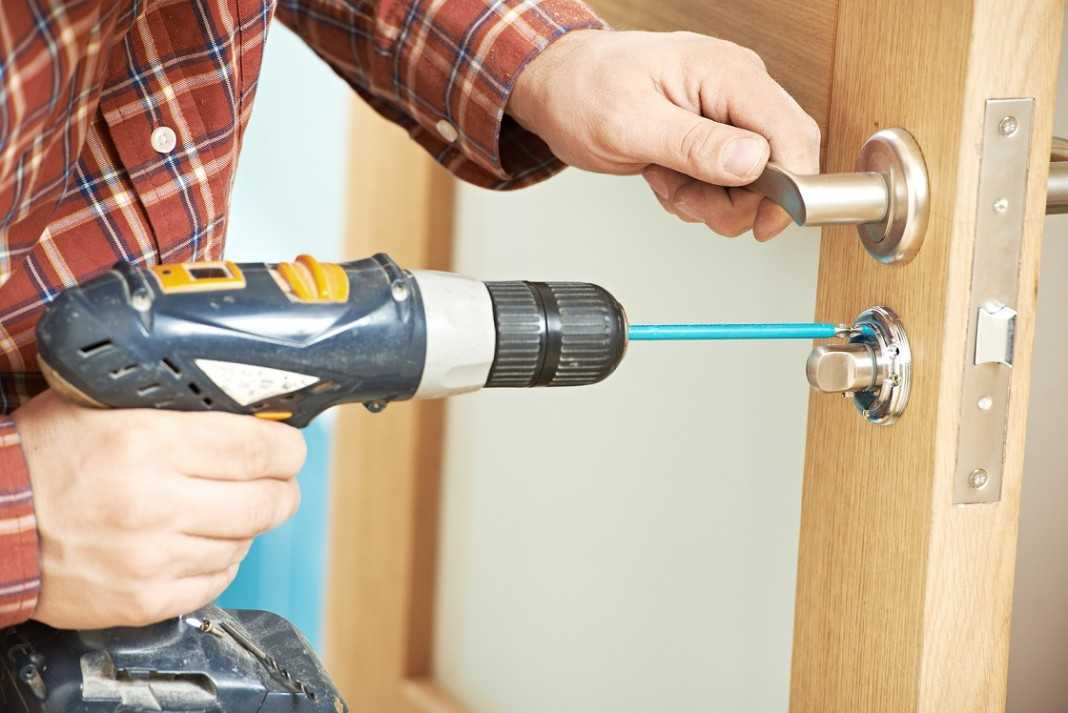

Установите сердцевину и прикрепите ее с торца, вкрутив длинный болт. Чтобы установка прошла правильно необходимо вставить в нее ключ язычком вниз. Попробуйте закрыть и открыть замок, после этого в закрытом положении закручивайте крепление (болт).
Вставьте шпильку крепления ручки в соответствующее отверстие, закрепите обе ручки с двух сторон двери саморезами или стяжками.

Завершающий этап монтажа замка

Замок врезан и готов к эксплуатации. Если вы проделали всю работу правильно, то изделие прослужит вам безотказно не один год, и вас еще долго не будет мучить проблема «как врезать замок в межкомнатную дверь». Вы легко сможете это сделать своими руками. Видео подробно описывает все пункты врезки и показывает процесс в действии.

Как врезать дверной замок своими руками: видео

Врезка замка в межкомнатную дверь своими руками, инструмент, видео

Замок это неотъемлемая часть двери, поэтому не редко возникает потребность либо поменять запорный механизм (личинку), либо установить новый замок. В таких ситуациях мы не редко избегаем обращения к специалистам, особенно если требуется установка замка в жилом секторе. Казалось бы, что может быть сложного в том, чтобы врезать замок в межкомнатную дверь, но как показывает практика, такие вещи без опыта самостоятельно лучше не проводить. Но если Вы всё-таки полны решимости врезать замок самостоятельно. Эта статья поможет Вам сделать как можно меньше ошибок в этом не лёгком деле. Сейчас мы с Вами поэтапно произведём врезку замка в межкомнатную дверь своими руками. Что ж, приступим!

Первым делом выбираем подходящий замок. Замки подразделяются, во-первых по способу установки на врезные и накладные, во-вторых по типу конструкции механизма на сувальдные, цилиндровые и дисковые замки.
Какой бы тип замка вы не приобрели, помните, не следует при выборе отталкиваться только от цены и экономить на качестве изделия. В случае с замками поговорка “Скупой платит дважды” подтверждена богатым опытом мастеров по вскрытию заклинивших замков. Приобретая качественный замок от популярного бренда, вы на долгие годы забудете о проблеме с дверьми. Если конечно правильно его установите.

На межкомнатную дверь не стоит покупать массивный замок. Его толщина не должна превышать одну треть толщины торца двери. Иначе сильно ослабнет брус, в том месте, где замок будет установлен. Перед началом работ обязательно убедитесь, что все инструменты, такие как свёрла и стамески хорошо заточены. В противном случае вы рискуете повредить декоративную поверхность двери. В первую очередь определите оптимальное место расположения замка. Замок будет установлен правильно, когда его ручки находятся на высоте 100 см от нижнего края дверного полотна. Отмеряем и помечаем это расстояние. Специалисты не рекомендуют устанавливать врезной замок напротив места соединения дверных брусков, чтобы не повредить шиповое соединение обвязки двери.

Прикладываем корпус замка с торца двери, совмещая отверстия под ручки с намеченной нами линией, очертим верхнюю и нижнюю границы корпуса замка. С помощью линейки отмеряем продольную линию по центру двери.

Глубину сверления отмечаем с помощью малярного скотча, приложив сверло к замку. Диаметр сверла должен быть примерно на миллиметр или два больше толщины корпуса замка.

Устанавливая сверло по продольной линии, высверливаем выемку под корпус замка. Лучше всего для этой задачи подойдут специальные перьевые свёрла, или спиральные свёрла с перьевой головкой.
Стамеской убираем оставшиеся после сверления излишки.

Замок не должен выступать за габариты двери, поэтому его следует утопить заподлицо. Для этого вставляем замок в полученную выемку, выравниваем и обводим по контуру его торцевую часть. Вынимаем замок и с помощью остро заточенной стамески делаем ровную площадку на толщину торцевой планки. Совместив крайние точки торцевой планки и выдолбленной площадки, вкладываем замок и обводим место будущих отверстий под личинку и ручку замка. Туже операцию проводим с другой стороны двери.

ВНИМАНИЕ: Сверлить следует в два захода, начинаем с одной стороны, досверливаем с противоположенной. Делается это для того чтобы при выведении сверла не вырвать кусок шпона.

Когда отверстия просверлены, устанавливаем замок и закрепляем его саморезами. Ставим на место цилиндр замка. Фиксируем его винтом из комплекта замка. Проверяем работу запирающего устройства. Если замок работает легко, без заеданий, значит работа по установке до этого момента, была проведена правильно.

Далее навешиваем ручки и отмечаем места их креплений карандашом. Высверливаем по намеченным точкам отверстия под винты. Окончательно устанавливаем и крепим ручки.

Замок установлен. Осталось закрепить на коробке ответную планку. Для определения места захода ригелей в дверную коробку, можно нанести на них зубную пасту или воспользоваться копировальной бумагой или пластилином. Высверливаем отверстие под защёлку и засов. Если нужно дорабатываем их стамеской. Теперь осталось только зафиксировать ответную планку.

Проверьте работу замка несколько раз. Закрываться он должен без усилий, если замок заедает, не рассчитывайте что его детали со временем приработаются. Не поленитесь и проверьте ещё раз правильность установки замка в дверь. Недопустимы даже минимальные перекосы. Следует добиться чёткой работы, как ручек замка, так и запорного механизма. Теперь замок врезан и полностью готов к эксплуатации.

Как врезать замок в межкомнатную дверь: деревянную, МДФ

Вставить щеколду в дверь или вырезать замок не так уж и сложно. При наличии инструмента (ничего сверхдорогого или необычного не нужно) можно сделать за 30-40 минут. И это без опыта. О том, как врезать замок в межкомнатную дверь и как установить защелку, мы поговорим далее.

Содержание статьи

1 Инструмент для врезки замков и защелок
2 Как вставить замок в межкомнатную дверь: пошаговые фото
- 2.1 Углубление под замочную часть
- 2.2 Ставим ручки
- 2.3 Установка замка-защелки
- 2. 4 Ответная вставка
3 Особенности установки защелки 9000 8

Инструменты для вскрытия замков и защелок

Сиденье запереть межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, можно купить в любом строительном супермаркете или на рынке. Так как камень мы сверлить не будем, то и покупать слишком дорого — обычные коронки или сверла по дереву не обязательно.

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевая дрель, держатель, коронка

Несколько слов о том, что лучше — коронка или перьевая дрель. Вырезать отверстие в двери под замок коронкой проще и быстрее, при этом сколов меньше. А вот работать с коронкой далеко не так удобно на конце, да и отверстие больше, чем надо. Сверление ручкой немного дольше и стружки больше, но легче контролировать процесс. В целом особой разницы нет, но чаще всего отверстие в полотне делают короной, а в конце — перышком. Но вы можете использовать перо где угодно.

Без долота не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а для замка требуется отверстие 22-23 мм. Лишние 2 мм легко закрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

Как вставить замок в межкомнатную дверь: пошаговые фото

Перед установкой замка или шпингалета необходимо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этот зазор обычно ставят замок или щеколду. Но при врезке замка в дверь из МДФ не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую устанавливается замок, имеет высоту 1 метр. Сверху будет только пустота и придется заново сверлить отверстие и придумывать, чем закрыть получившееся отверстие. Определившись с высотой, можно приступать к установке.

Внутренние двери обычно оснащены замками, которые можно запирать без ключа.

Выемка для детали замка

Прежде чем врезать замок во внутреннюю дверь, отметьте на двери выбранную высоту. Делать это удобнее рулеткой. На торце ставим метку, переносим угольником или строительным уровнем на обе стороны дверного полотна.

Берем замок/защёлку, прикладываем к торцу двери так, чтобы середина замка попала на нарисованную линию. Отмечаем ширину металлического замка и уровень, на котором заканчивается накладка.
Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. С помощью маркера или малярного скотча, куска изоленты сделайте отметку на сверле. Эта метка должна быть немного дальше замка. По нему мы будем ориентироваться, на какую глубину делать отверстия. Это особенно важно, если замок устанавливается впритык к стеклу. В противном случае можно просверлить слишком глубоко и повредить стекло.
Ставим метку на перьевом сверле — так будем контролировать глубину сверления

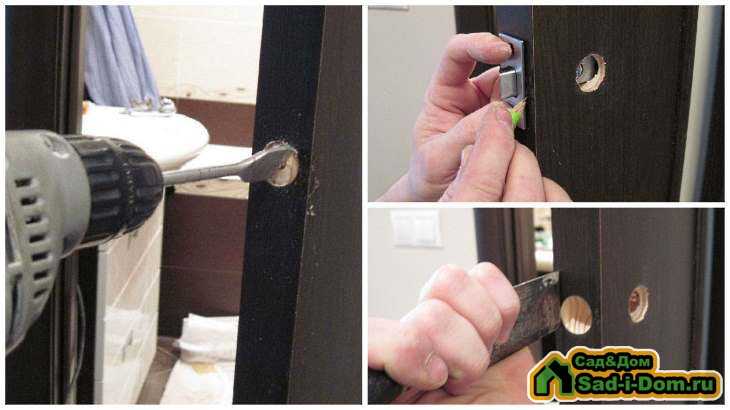

Установив перьевую дрель, делаем несколько отверстий одно под другим, образуя выемку для замка. Количество отверстий зависит от размера замка. В одних моделях достаточно 4-6, в других нужно 8-10.
Края отверстий неровные, древесина местами вздулась. Берем стамеску и удаляем торчащие древесные волокна с краев, слегка подрабатывая по глубине (но не слишком увлекайтесь).
Края неровные, удалить торчащие волокна стамеской
Берем обычное сверло на 16 мм, вставляем в дрель. Используйте его, чтобы выровнять края проделанного отверстия. Для этого водим его вверх-вниз, слегка прижимая то к одной, то к другой стороне углубления. Эта операция нужна для ускорения процесса, но сверло нужно жестко контролировать. Если вы не уверены, лучше выровнять выемку долотом и молотком.
Сверлить, чтобы выравнивать быстрее
В получившееся отверстие вставляем замок. Обычно он немного больше, поэтому проблем не возникает. При необходимости с помощью стамески или дрели его можно увеличить до нужного размера.
Ставим замок в нужное положение, крепим его двумя саморезами (один вверху, другой внизу) к дверному полотну.
Как врезать замок в межкомнатную дверь: доработка углубления
С помощью карандаша или канцелярского ножа обводим навесной замок по периметру. Снимаем замок, берем стамеску и снимаем 1-2 мм дерева, МДФ или шпона внутри сделанной разметки.

Глубина выемки под запорную часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была вровень с торцом двери, но может немного выступать. Снимайте немного, пока работаете — проще доработать, чем пытаться восстановить отснятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, нужно сделать отверстия для установки ручек. Работы намного меньше, чем уже сделано, но нужна точность. Ошибки не слишком критичны, хотя их лучше стараться избегать.

Ручки комплектуются саморезами для деревянных дверей и стяжными болтами для установки в металлическую дверь. Саморезы лучше заменить из комплекта – они обычно из мягкого металла. Если только вы не купили фирменный зарубежный запор, в котором саморезы закалены. И так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

Берем замок и прикладываем его к боковой поверхности двери, совпадая по высоте.
Карандашом, маркером или шилом делаем отметки через прорези для установки ручек.
Нанесение меток на обе стороны двери
Повторяем операцию с другой стороны дверного полотна.
Устанавливаем на сверло коронку или перьевое сверло подходящего диаметра. Установите центр сверла/коронки в отметки, сделайте отверстия. Важный момент: сверлим не насквозь, а с двух сторон, навстречу друг другу. То есть, как только сверло попадет в сделанное углубление под замок, работу прекращаем и начинаем с другой стороны.
Извлекаем фишки из углубления под замком, ставим на место пластину замка, фиксируем саморезами.
Ослабляем стяжные винты на ручках — центральный стержень должен «ходить» свободно, устанавливаем на место.
Ставим и крепим ручки
Выравниваем, крепим саморезами. В шпонированных дверях лучше предварительно просверлить отверстия.
Вам нужно только затянуть крепежный винт, соединяющий две ручки и цилиндр замка. Обычно они находятся на нижней стороне ручки. Возьмите отвертку и затяните винты на обеих ручках.
Установка декоративных накладок

Некоторые модели имеют декоративные накладки. Выравниваем их квадратом.

Установка замка-защелки

Замки для межкомнатных дверей обычно имеют с одной стороны поворотную защелку (накрутку), которая запирает замок, с другой стороны имеется только пластина с прорезью. То есть просто открыть дверь снаружи нельзя — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

Берем центральную часть, которая вставляется в замок. Та сторона, где нет прорези, вставляем в крышку без ручки, вставляем эту конструкцию в нижнее отверстие снаружи.
Как врезать замок в межкомнатную дверь: установка ответной планки
Со стороны комнаты на штырь надеваем чехол с накидкой.
Затягиваем прижимной винт (до фиксации саморезами).
Крепим саморезами, если это предусмотрено конструкцией, ставим декоративные накладки.

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Ответная вставка

Ответная часть должна быть установлена четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся делать разметку максимально точно и берем заточенный карандаш.

Закрываем двери так, чтобы язычок защелки упирался в косяк. Карандашом отмечаем положение фиксатора (сверху и снизу).
Проведите горизонтальные линии вдоль меток, используя треугольник.
Отмеряем ровно расстояние от края дверного полотна до середины замка. Середина замка – это середина язычка или центр монтажного отверстия.
Легко найти середину замка
По линиям, обозначающим положение шпунта, откладываем замеренное расстояние (измеряем его от планки, в которую упирается дверное полотно). Проведите прямую линию через эти две точки. Это разметка для установки ответной части замка.
Берем дрель или ручку на 14 мм, сверлим отверстие в косяке по указанным меткам. Глубина отверстия чуть больше длины языка.
С помощью стамески выровняйте отверстие.
Проверим отверстия по меткам, доработаем стамеской
Закрываем двери, проверяем нормально ли входит язычок. Если потянуть закрытую дверь на себя, должен быть небольшой люфт – пару миллиметров – для установки регулировочного язычка на накладке. При необходимости поправьте отверстие.
Ставим бойку на место, прикручиваем.
Закрываем двери и проверяем на люфт. Если он есть, убираем этот люфт с помощью регулировочного язычка. Рядом с этим язычком есть прорезь для отвертки. Вставляем в это отверстие отвертку и немного сжимаем. Закрываем двери, проверяем. Повторяем до исчезновения люфта.
Убираем люфт закрытой двери

Вы умеете вставлять замок во внутреннюю дверь. Описание занимает много места, сам процесс занимает 25-30 минут, если вы делаете это в первый раз. Времени потребуется больше, если выровнять отверстия стамеской, а не дрелью. Но общая продолжительность все равно будет не более часа.

Особенности установки защелки

Полноценный замок в межкомнатные двери ставят не так часто. Чаще приходится ставить защелку — ручку с язычком. Он меньше по размеру и намного быстрее и легче режется.

Отмечаем высоту установки защёлки на торце двери, переносим метки на обе стороны дверного полотна.
С помощью угольника измеряем расстояние от начала планки до центра отверстия для установки центрального штифта (квадратный участок). С помощью угольника переносим это расстояние на отметки. Есть и второй способ – приложить корпус защёлки к двери так, чтобы центр отверстия и начерченная линия совпали, через отверстие поставить отметку карандашом.
Измеряем расстояние от начала пластины до центра отверстия
Пером 23 мм или коронкой 25 мм делаем отверстия в торце дверцы, устанавливая вершину сверла по центру метки (чтобы не смещалось, можно наметить шилом). Глубина отверстия равна длине корпуса защелки + 2-4 мм.
Второй способ сделать метку для стержня ручки
Меняем сверло на 20 мм, делаем отверстия с двух сторон в дверном полотне, устанавливая пику в обозначенных точках.
В торце двери перовым сверлом сверлим отверстие под цилиндр замка
Ставим личинку фиксатора на место, прикручиваем.
Установить ручки и накладки как в предыдущем варианте.

Вставить защелку в межкомнатную дверь еще быстрее и проще, чем замок. Работы очень мало. Вы можете сделать это за 20 минут. И это совершенно без опыта.

Как установить комбинированный внутренний замок Schlage Custom™

Эмили Бейли

среда, 21 марта 2018 г.

Вот все шаги, которые необходимо выполнить, чтобы правильно установить новое оборудование всего за несколько минут.

ПОДРОБНЕЕ

Широкая линейка архитектурных стилей с премиальным дизайнерским внешним видом, скрытыми винтами и низкопрофильной отделкой. вам, чтобы создать идеальный индивидуальный вид, чтобы поднять стиль вашего дома.

Schlage Комбинированная межкомнатная дверная фурнитура на заказ предлагает функции прихожей/гардероба и кровати/ванны в одном замке. От детской до спальни и домашнего офиса вы можете адаптироваться к постоянно меняющейся жизни в комнате, переключаясь с одной функции на другую. Просто вставьте стопорный штифт с внутренней стороны замка, чтобы обеспечить запирание в спальнях и ванных комнатах.

Установка проста, а фурнитура Schlage Custom гарантированно подходит для стандартных дверей. Для выполнения работы вам понадобятся всего два инструмента: рулетка и отвертка. Прежде чем мы начнем, убедитесь, что ваша дверь правильно просверлена и выровнена с этим контрольным списком подготовки двери.

Перечень деталей дверной фурнитуры

После того, как вы собрали свои инструменты, вы готовы приступить к установке замка Schlage Custom. Первый шаг, который вы хотите сделать, это убедиться, что у вас есть все детали и детали, которые вам понадобятся. Вот контрольный список, чтобы помочь вам быть уверенным:

Шестигранный ключ : Вы будете использовать его, чтобы затянуть ручку или рычаг.

Защелка : Подпружиненный ригель со скошенной поверхностью, обеспечивающий запирание при закрывании двери.

Круглая угловая лицевая панель : это декоративная лицевая панель, прикрепленная к защелке.

Задняя панель : Задняя панель используется для крепления закругленной угловой лицевой панели к защелке.

Лицевая панель для въезда: Это дополнительная лицевая панель, которая может заменить лицевую панель с круглым углом, если этого требует ваша дверь.

Ответная планка : ответная планка представляет собой металлическую пластину, которая крепится к дверной раме. Защелка используется для повышения безопасности, удерживая защелку на месте.

Винты для защелки/защелки : они будут использоваться для крепления защелки и защелки на двери.

Винты корпуса : они будут использоваться для крепления внутреннего корпуса к внешнему корпусу.

Внутреннее шасси : это шасси будет установлено на внутренней стороне двери и закреплено на месте с помощью винтов шасси.

Внешнее шасси : шасси с двумя стойками и отверстием для уединения.

Накладка : Круглая или декоративная накладка, прикрепленная к двери под ручкой или рычагом.

Дверные ручки или рычаги

Конфиденциальный штифт : этот инструмент понадобится вам, чтобы изменить функцию вашего замка с блокировки на незапирание.

Инструмент экстренной разблокировки : этот инструмент можно использовать, если ваш замок настроен на конфиденциальность и случайно заблокирован. Обязательно держите этот инструмент под рукой.

Инструкции по установке

1Начнем с установки защелки. Прикрепите ответную планку к дверной раме с помощью двух коротких винтов.

2 Если размер задней части вашей двери составляет 2 3/8 дюйма, дальнейшая регулировка не требуется. нижнюю половину и расширяя ее.

3Далее вам нужно определить, будете ли вы использовать лицевую панель с круглым углом или встраиваемую лицевую панель.

При использовании лицевой панели с круглыми углами поместите серебряную заднюю панель на защелку так, чтобы выступы на защелке совпали с пазами на задней панели. Установите декоративную лицевую панель с круглыми углами на серебристую заднюю панель.

Если вам нужно использовать забивную лицевую панель, вам нужно будет добавить молоток и деревянный брусок к вашему набору инструментов. Просто установите лицевую панель для въезда на защелку, пока не услышите щелчок.

4 Если вы используете лицевую панель с круглым углом, убедитесь, что скошенная сторона обращена к дверной раме, вставьте защелку на место и закрепите двумя оставшимися короткими винтами.

Лицевую панель для въезда вставьте на место и осторожно постучите, чтобы установить заподлицо с краем двери, используя деревянный брусок для защиты защелки.

5 Теперь, когда защелка установлена, пришло время установить шасси на место. С отверстием для секретного штифта в нижней части вставьте внешнее шасси в отверстие в двери, совместив стойки шасси с отверстиями в защелке.

6 Поместите внутреннее шасси с другой стороны двери и закрепите его длинными винтами шасси, стараясь не перетянуть их.

7 Теперь вы готовы установить накладку. Обратите внимание на небольшие выемки на корпусе, которые совпадают с выемками на внутренней стороне отделки.

Убедитесь, что отверстие для секретного штифта на окантовке также совпадает с отверстием для конфиденциального штифта на корпусе.

Выровняйте крючки отделки, сдвиньте их и защелкните. Повторите с другой стороны двери.

8 Если вы хотите иметь возможность запирать дверь, вам нужно использовать функцию конфиденциальности. Вставьте защитный штифт в отверстие для штифта на внутренней стороне. Убедитесь, что крылья расположены горизонтально, затем нажмите, пока не услышите щелчок.

Поверните защитный штифт на четверть оборота вправо, затем нажмите на него, чтобы зафиксировать замок.

9 Теперь пришло время прикрепить ручки или рычаги. Рычаги должны быть обращены в сторону от дверной коробки. Если ваш рычаг указывает не в ту сторону, посмотрите видео о смене направления здесь. Вставьте ручку или рычаг в правильное положение, затем затяните шестигранным ключом.

Проверка замка

Теперь, когда установка завершена, важно проверить замок, чтобы убедиться, что все в порядке и работает.
