Как выровнять конек на крыше

Главная » Разное » Как выровнять конек на крыше

Конек крыши — что это, монтаж и установка кровельного элемента, узлы кровли, дефекты крепления уплотнителя и что делать, если под конек задувает снег

При использовании жестких кровельных материалов, таких как асбоцемент, металлочерепица и т.п., естественным образом возникает проблема герметизации соединений плоскостей и переходов.

Любой вариант сочленения образует щель, которая должна быть надежно укрыта, иначе она образует участок активных протечек.

Поскольку сам по себе кровельный материал — листовой, то для решения вопросов стыкования плоскостей выпускаются специальные элементы — доборы.

Они разрабатываются таким образом, чтобы обеспечивалась необходимая защита от попадания воды в подкровельное пространство, а также чтобы внешний вид соответствовал по всем параметрам исходному типу материала, создавая комплект из однотипных элементов. Одним из них является конек крыши.

Содержание статьи

Конек крыши — что это за кровельный элемент?

Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.

Выполняет две основные функции:

  • Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
  • Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.

Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.

ВАЖНО!

Вентиляция подкровельного пространства важна только при наличии кровельного пирога — утепляющего слоя. Без него воздухообмен ничем не затруднен и никаких дополнительных мер не требует.

Конек на крыше дома: фото элемента

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

  • Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
  • Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
  • Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т. п.
  • Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля . Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Разнообразие форм

Из каких элементов состоит конек для кровли

Узлы конька кровли имеют сложный состав. Кроме коньковой планки — доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.

Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:

  • Размеры крыши.
  • Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
  • Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.

Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.

Из каких элементов состоит узел конька

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

ОБРАТИТЕ ВНИМАНИЕ!

Установочные данные каждого конкретного добора являются индивидуальными и определяются исходя из рекомендаций поставщика и общих строительных норм.

Собственно, подсчет количества материала — задача несложная, по имеющейся длине крыши требуется подсчитать количество коньковой планки с учетом обязательного 5-сантиметрового нахлеста.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

Вентилируемый конек кровли

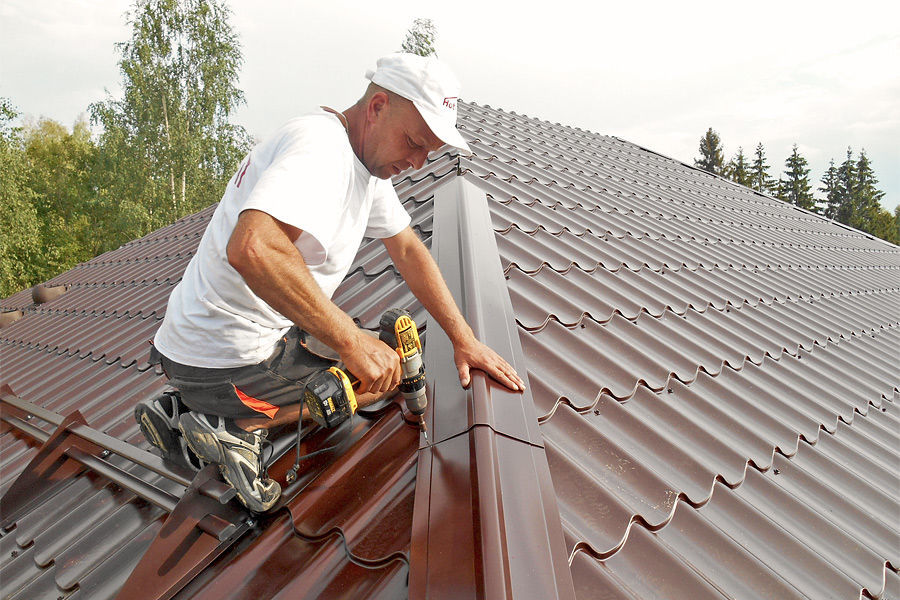

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Монтаж уплотнителя

Установка конька крыши начинается с установки гидроизоляции:

  1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
  2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
  3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
  4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
  5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
  6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
  7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

ОСТОРОЖНО!

Работы по установке конька являются опасными и требуют наличия страховки. Для контроля соблюдения точности монтажа необходимо наличие напарника на крыше, кроме этого нужен как минимум один работник внизу, чтобы подавать новые планки по мере установки.

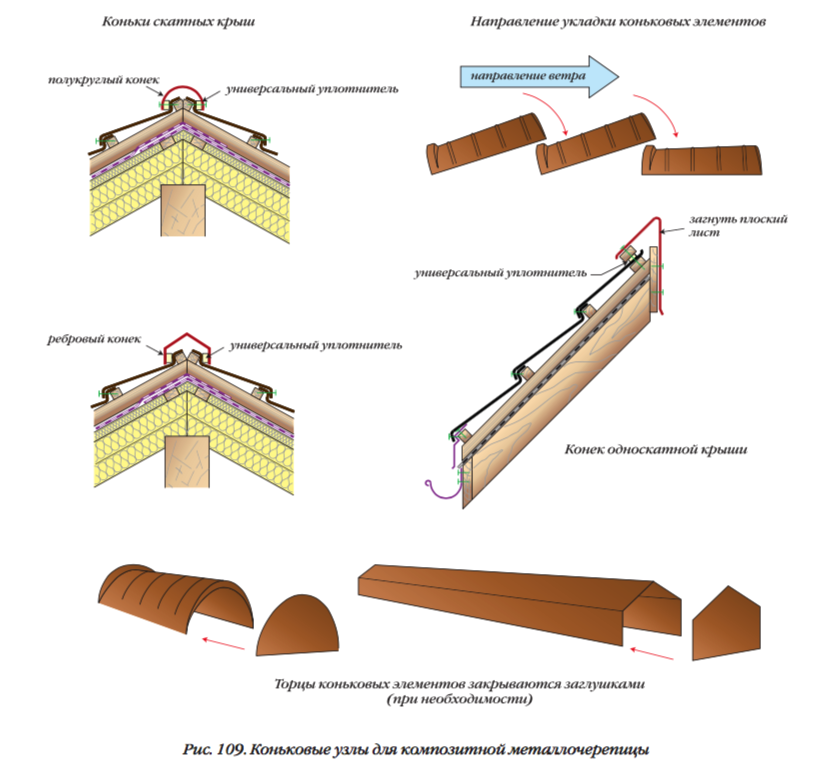

Схема устройства

В разрезе

Уплотнитель и вентиляционная лента

Другие виды доборных элементов

Кроме коньков, изготавливаются:

Доборные элементы

Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.

Полезное видео

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как добавить вентиляционное отверстие конька к существующей крыше | Руководства по дому

Объем вентиляции вашего чердака зависит от его площади пола, и для обеспечения надлежащей циркуляции воздуха вентиляция должна быть поровну разделена между потолками и крышей или фронтоном. Эффективный способ получить достаточное пространство для вентиляции в крыше — это установить вентиляционное отверстие вдоль конька. Он может поставлять вентиляционный эквивалент четырех квадратных или трех круглых вентиляционных отверстий, будучи практически невидимым с земли. Доступны как металлические решетки, так и вентиляционные отверстия в виде гальки.Основная процедура их установки такая же, но последнюю разновидность придется покрыть черепицей.

Удалите все шляпки из черепицы с конька крыши с одной стороны крыши до другой, поддев их монтировкой и выдергивая гвозди с помощью молотка.

Сделайте меловую линию с обеих сторон гребня, которая находится примерно в дюйме от вершины, и разрежьте черепицу по обеим линиям универсальным ножом. Уберите мусор.

Установите глубину циркулярной пилы равной толщине настила крыши плюс толщину черепицы.Если вы прорезаете обычную крышу с 5/8-дюймовым настилом, установите глубину реза полотна на 3/4 дюйма. Отрежьте пилой вдоль обеих меловых линий и снимите центральную деталь.

Вставьте заглушку в секцию вентиляции конька и совместите ее конец с концом крыши. Прибейте секцию гвоздями, забив 2-дюймовые кровельные гвозди через предусмотренные отверстия.

Добавьте секции к первой, соединяя их вместе и прибивая к крыше. Когда вы дойдете до другого конца, отрежьте последнюю часть до нужной длины ножовкой, вставьте торцевую заглушку, совместите ее с краем крыши и прибейте.

Закройте вентиляционное отверстие, покрытое черепицей, с помощью черепицы с коньковой крышкой и прибейте черепицу на месте с помощью 2-дюймовых гвоздей. Перекрывайте черепицу так, как если бы вы прибивали ее к крыше без вентиляционного отверстия, то есть ровно настолько, чтобы покрыть гвозди.

Закройте стыки между секциями металлического конькового вентиляционного отверстия металлическими ремнями, которые идут в комплекте с ними, и прибейте ремни к крыше с помощью 2-дюймовых гвоздей.

.

Мы не можем найти эту страницу

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .

Осмотр крыш: каркас крыши, часть 1

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение осмотра кровли» является обучение домашних инспекторов, а также специалистов по страхованию и кровель, как распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем углубляться в осмотр чердаков, поскольку эта серия статей из Mastering Roof Inspections в основном посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, базовых системах конструкции крыши: обычные кровельные конструкции и кровельные фермы.

Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть технологическое преимущество. Давайте уберем крышу и стены дома и определим некоторые из наиболее распространенных элементов каркаса крыши.Мы начнем с крыши с традиционным каркасом, в которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

Обычные стропила

Общие стропила

Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» (выделены здесь желтым).

Стропила на противоположных сторонах конька следует устанавливать парами прямо напротив друг друга — хотя, если вы видите несколько несоосных, это действительно не дефект. Иногда стропила нужно немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

Если вы видите, что многие стропила не совпадают, вы можете прокомментировать это, но в существующих домах не называйте это дефектом, если вы не видите разрушения. В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно поискать другие проблемы в конструкции крыши.

Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные с центрами более 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисающие стропила, порекомендуйте выполнить их стабилизацию квалифицированным подрядчиком. Стабилизация обычно включает установку системы прогонов.

Вальмовые

Вальмовые крыши имеют «шатровые стропила», ориентированные по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом.Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

Стропила, которые опираются на внешние стены снизу и соединяются с бедром наверху, называются «подъемниками для бедра» и показаны здесь фиолетовым цветом.

Долины

Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к гребню и внешним стенам.Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинами», показаны здесь голубым цветом.

Обычный гребень

На рисунке показан обычный гребень (окрашен в оранжевый цвет). В домах с обычными гребнями стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на грунт. Маршрут, который проходит под тяжестью крыши через элементы каркаса к грунту, называется «маршрутом нагрузки».

Назначение конька состоит в том, чтобы обеспечить простой способ соединения стропил на пике крыши и обеспечить лучшее крепление гвоздями на пике.

В старых домах гребень может вообще отсутствовать. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, пока стропила противостоят друг другу.

Спроектированная древесина, используемая для обрамления крыш, имеет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

Стропила

В домах с плоскими потолками и чердачным пространством основания противостоящих стропил должны скрепляться между собой балками перекрытия, которые образуют «стропильные связи». Когда стропила установлены перпендикулярно балкам потолка, стропильные балки обычно опираются на балки потолка.

Стропильные шпалы не позволяют весу крыши раздвигать вершины стен и вызывать провисание конька.

Хомуты

Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на каждое второе стропило в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

Здесь вы можете увидеть хомутные стяжки, установленные в верхней трети крыши, и стропильные стяжки, установленные низко и наложенные на стену.

Системы прогонов

Вы также можете увидеть систему прогонов.

Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

Нижние части распорок прогонов должны опираться на верхнюю часть несущей стены.Раскосы, которые опираются на балки потолка или которые каким-то образом передают нагрузку с крыши на потолок ниже, являются дефектной установкой. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, которая опирается на балки потолка.Проседания не было, поэтому в акте осмотра замечаний не было.

Системы Purlin были созданы разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок, которые вы увидите, не соответствуют этому требованию. Если вы знаете, что дом должен был соответствовать этому коду при строительстве, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, например провисания или сломанных стропил и сломанных компонентов. Кроме того, обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

В старых домах в некоторых районах обычно не найти защитников. Это проблема качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

Термин «прогон» имеет несколько разных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, а также от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается вас поправить.

Структурный гребень

Дома со сводчатыми потолками обычно не имеют стропильных шпилей, чтобы стены не расширялись, а гребень не провисал, поэтому они используют структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

Надрамник

Когда вы находитесь внутри чердака, вы можете увидеть состояние, в котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

Это называется «оверфрейм» и довольно часто встречается в некоторых регионах. Построен правильно, конструктивно прочный.

Часто можно увидеть, как часть обшивки крыши удалена, чтобы обеспечить проход между чердачными помещениями. Если вы не можете войти в часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

****************************************** ******

.


Смотрите также

  • Как починить металлическую крышу
  • Гудит багажник на крыше как бороться
  • Как избавиться от птиц на крыше
  • Как правильно крепить металлочерепицу на крышу саморезами
  • Как делать подшиву на крышу
  • Как узнать угол крыши
  • Как замазать трубу на крыше бани
  • Как утеплить металлическую крышу
  • Как трубу на крыше укрепить
  • Как отделать трубу дымохода на крыше
  • Как избавиться от шершней на крыше

Как правильно смонтировать конек для кровли из профнастила

Конёк для кровли – это горизонтально расположенное ребро в самой верхней точки крыши. Конёк для кровли из профнастила монтируется только на двухскатную кровлю и крепится непосредственно на профлист. Для изготовления конька из профлиста используется такая же оцинкованная (или с полимерным покрытием) сталь, что и для самого профнастила, поэтому конёк органично вписывается в общий облик крыши. Несмотря на скромный и незаметный внешний вид, конёк играет важную роль в обеспечении надёжности крыши, ведь главная его функция – защита подкровельного пространства от проникновения влаги.

Отсутствие конька в конструкции двухскатной кровли сильно снижает её срок службы и теплоизоляционные качества. Даже в случае использования стали с полимерным покрытием, незащищённые края листов профнастила могут быть подвергнуты коррозии, а, кроме того, большое количество влаги приведёт к порче обрешётки и стропил кровли. Поэтому, приступив к монтажу кровли из профнастила, ни в коем случае нельзя затягивать этот процесс: в идеале между креплением карнизной планки и началом установки листов до момента завершения кровельных работ – установки конька – должно пройти не более нескольких дней.

Помимо защиты конструкции кровли и подкровельного пространства от проникновения влаги извне, конёк играет и другую важную роль – создаёт условия для вентиляции крыши, что особенно важно в случае устройства утеплённой кровли.

Расчёт длины и высоты конька

При расчёте высоты конька крыши из профнастила необходимо отталкиваться от так называемого «уклона крыши» — угла, образованного стропильным основанием, параллельным поверхности земли, и стропильной ногой, которая соединяет стропильное основание и конёк.

В большинстве случаев уклон кровли варьирует в пределах от 5 до 60 градусов. Исходя из величины уклона, высоту конька можно определить арифметически, умножив половину ширины дома на одну из констант, представленных в следующей таблице:

Уклон крыши, градусы

Константа для вычисления высоты конька

5

0,08

10

0,17

15

0,26

20

0,36

25

0,47

30

0,59

35

0,79

40

0,86

45

1

50

1,22

55

1,45

60

1,78

Например, если величина фронтона дома составляет 11 метров, а уклон кровли из профнастила равен 45 градусам, то высота конька будет составлять 11/2*1=5,5 метра.

Что касается длины конька, то если фронтоны дома строго вертикальные и продолжаются вплоть до самого конька, то его длина будет соответствовать длине боковой стороны дома с добавленными выпусками на два карниза-свеса (эта величина обычно составляет от 0,6 м).

Для крыши из профнастила купить конёк не составляет абсолютно никакого труда: стандартные размеры такого оцинкованного доборного элемента обычно около 2 метров, а ширина полок равна 25-30 см.

Кстати, коньковые и другие доборные элементы из оцинкованного листа можно сделать и самостоятельно. Хотите знать как? Тогда смотрите следующее видео:

Выбор крепежа

Крепёж металлического конька осуществляется с помощью саморезов, оснащённых резиновым либо неопреновым уплотнителем. Поскольку к листам профнастила конёк крепится через верхние «волны», длина саморезов должна соответствовать высоте «волны» гофра.

Следует учитывать, что если расчётная длина конька крыши превышает длину одной единицы доборного элемента, при укладке коньковых элементов внахлёст необходимо будет предусмотреть перекрытие на менее 10 см (лучше даже 15-20), причём укладку конька лучше начинать со стороны, противоположной превалирующим в данной области ветрам.

Расчёт количества саморезов на крепёж конька к профнастилу проводят, исходя из правила, что крепление саморезов осуществляется через 200-300 мм длины конька.

Необходимые инструменты

В процессе монтажа конька на кровлю из профнастила вам понадобятся следующие инструменты и приспособления:

  • Лестница с треугольными выступами для крепления к кровле
  • Рулетка
  • Строительный уровень
  • Ножницы по металлу
  • Шуруповёрт с головкой для кровельных саморезов
  • Разметочная шнурка

Монтаж конька: пошаговая инструкция

Шаг 0. Предварительная проверка готовой кровли, верхние скаты которой должны быть ровными и лежать в одной, параллельной земле, плоскости (величина отклонения от горизонтали должна составлять не более 2 см).

Шаг 1. Растяжка разметочной шнурки между фронтонами, выравнивание шнурки с помощью уровня и её крепёж с противоположных углов крыши при помощи саморезов. Данный этап работ предпочтительней осуществлять с помощником.

Шаг 2. Укладка уплотнительной полосы или коньковой вентиляционной ленты поверх профнастила. Этот этап необходим для надёжной вентиляции между кровлей и нижележащими слоями крыши, ведь при отсутствии обмена воздуха в кровельном пироге будет скапливаться влага, оказывающая разрушающее действие на деревянную обрешётку и сам кровельный материал.

Шаг 3. Установка первого конькового элемента, который укладывается со стороны, противоположной от преобладающих в регионе ветров и дождей. В зависимости от рисунка кровельного профлиста, доборные элементы прикручиваются на расстоянии 200-300 мм через верхнюю гофру профнастила к брускам, параллельным оси конька.

Шаг 4. Установка остальных коньковых элементов с нахлёстом 100-200 мм. Важно, что при крепеже конька необходимо постоянно проверять горизонтальность его оси (с помощью шнурки и по уровню), поэтому первоначально каждый элемент крепится только 2-4 саморезами, а уж когда будет полная уверенность в ровном расположении конька, производится финишное крепление оставшихся саморезов.

Подробно про установку конька и других доборных элементов на крышу из профнастила смотрите в этом видео:

Как самостоятельно починить провисшую крышу: Руководство по ремонту крыши

Фото: istockphoto.com

Крыша является одним из важнейших компонентов, защищающих дом от неблагоприятных факторов, таких как сильный ветер, гололед и сильный снегопад. Если вы заметили, что линия вашей крыши провисает, изгибается или проваливается и не является прямой стрелой, вполне вероятно, что ваша крыша нуждается в ремонте. Несколько факторов, которые вызывают провисание крыши, включают возраст, повреждение водой, лишний вес, недостатки конструкции, материалы низкого качества или неправильного размера и даже неправильный монтаж.

Хотя некоторые провисания могут не представлять непосредственной угрозы обрушения, провисание крыши может стать серьезной проблемой, требующей немедленного устранения. Только опытные кровельщики должны браться за этот проект из-за уровня сложности.

Найти доверенные местные профессионалы для любого домашнего проекта

Найти профессионалы сейчас

+

Требуемое время: с 1 до 2 недель
Сложность: Эксперт
Расчетная стоимость: $ 750 до 2000 000

Инструменты и материалы
    900 9.0023 Фонарик
  • Стальной L-образный швеллер
  • Дрель
  • Долото или сабельная пила
  • Крепежные болты (⅜ дюйма на 2 дюйма или длиннее, в зависимости от размера отверстия)
  • Рулетка
  • См. полный список «
  • Болты с квадратным подголовком, гайки и шайбы
  • Защитные очки
  • 2x4s

Прежде чем начать…

Фото: istockphoto.com убедитесь, что у вас есть опыт работы с кровлей, чтобы избежать серьезных проблем или рискнуть некачественной работой. Во-первых, осмотр необходим, чтобы выяснить, почему ваша крыша провисает и что именно вызывает ее обвисание. Этот жизненно важный шаг может помочь вам оценить ущерб и спланировать материальные затраты.

Если ваша крыша провисает, это может быть из-за сломанных ферм или стропил, которые необходимо починить. Степень повреждения определяет стоимость ремонта. Если несущие балки повреждены, цены могут значительно вырасти; однако, если требуется ремонт только небольшой части крыши, стоимость может быть ниже.

Советы по ремонту провисшей крыши
  • Осмотрите свой дом с бордюра, а затем обойдите весь дом и оцените провисание коньковой линии, изгибы или провалы.
  • Поднимите камеру на чердак, если она есть, чтобы вы могли сфотографировать поврежденные фермы или стропила.
  • Осмотрите фанерные или металлические косынки, чтобы убедиться, что они не сломаны.

Соображения безопасности
  • Будьте осторожны, входя на чердак: часто это темные, замкнутые пространства. Подумайте о том, чтобы добавить дополнительное освещение.
  • При устранении провисания крыши используйте надлежащее защитное оборудование, включая защитные очки, маски с соответствующими фильтрами и перчатки.
  • Сильно провисшая крыша может быть опасна и может обрушиться, что приведет к травмам или даже смерти.

Найдите проверенных местных профессионалов для любого проекта дома

Найдите профессионалов сейчас

+

ШАГ 1: Осмотрите крышу и определите любые повреждения.

Во-первых, вам нужно осмотреть крышу на предмет провисания. На крышу лучше смотреть с улицы. Затем проверьте крышу изнутри дома, взяв фонарик и поднявшись на чердак. Эта перспектива может дать вам представление о степени ущерба. Обратите внимание на конструкцию стропильной фермы, которая является каркасом, поддерживающим крышу. Ищите повреждения, которые включают трещины, гниение и поломку. В большинстве случаев провисание крыши происходит из-за того, что фермы или стропила нуждаются в ремонте.

Фото: istockphoto. com

ШАГ 2: Просверлите отверстия в стальном Г-образном швеллере.

Как правило, одним из наиболее сложных аспектов ремонта стропил или ферм является их установка на исходное место после повреждения. Лучший способ добиться этого — получить стальной L-образный канал с минимальными размерами 1½ дюйма на 1½ дюйма и длиной не менее 2 футов. Начните с просверливания четырех отверстий диаметром ⅜ дюйма в основании стального L-образного профиля и четырех отверстий сбоку. Отверстия должны быть расположены равномерно.

ШАГ 3: Удалите стружку и осколки из дерева.

Следующим шагом является удаление любых деревянных фрагментов, которые могли отколоться от фермы или стропила. Сломанные куски дерева и мусор могут помешать выравниванию стропила или фермы, поэтому удаление щепок и заноз в древесине является важным шагом в этом процессе.

Совет: Идеальным инструментом для удаления сломанных кусков дерева будет долото или сабельная пила, подходящие для грубой резки или работ по сносу.

Найдите проверенных местных профессионалов для любого проекта дома

Найдите профессионалов сейчас

+

ШАГ 4: Установите L-образный профиль на стропило и закрепите конец.

Найдите поврежденную часть фермы или стропила и закрепите L-образный профиль с помощью анкерных болтов размером ⅜ дюйма на 2 дюйма. Затем поместите болты с квадратным подголовком и шайбы (обычно размером ⅜ дюйма на 2½ дюйма) в отверстия сбоку стального L-образного профиля.

Фото: istockphoto.com

ШАГ 5: Измерьте зазор между стропилом и L-швеллером.

Теперь пришло время измерить зазор между L-швеллером и стропилом или фермой. Рекомендуется выбирать болт, который на ⅜ дюйма на 1½ дюйма или 2 дюйма длиннее, чем зазор, обнаруженный между L-образным швеллером и фермой или низом стропила.

Advertisement

Совет: Рекомендуется использовать болт размером от 2½ до 3 дюймов, если у вас есть зазор в 1 дюйм. Однако, если ваш проем немного больше и составляет около 2 дюймов, выберите болт длиной от 3,5 до 4 дюймов.

Затем добавьте два болта в нижней части L-образного канала и начните затягивать их, пока они не будут заподлицо со сталью. Рекомендуется затягивать болт, который находится дальше всего от разделения, пока головка другого болта не окажется на ¼ дюйма от стали. Затем вы можете начать затягивать передний болт, пока он не окажется на расстоянии ¼ дюйма от стали, и продолжать этот процесс до тех пор, пока стропила или ферма не будут плотно прилегать к стали.

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

ШАГ 7: При необходимости добавьте дополнительные болты и затяните все.

Если необходимы дополнительные болты, можно просверлить еще два отверстия на одной линии с отверстиями сбоку L-образного канала. Затем вы можете вставить болты с квадратным подголовком и убедиться, что гайки и шайбы плотно прилегают к стали и тщательно затянуты, пока все не будет надежно закреплено на месте.

Совет: После того, как стропила или ферма закреплены на месте, рекомендуется добавить дополнительную опору, например, дополнительные 2×4, чтобы сохранить крышу в отличной форме.

Фото: istockphoto.com

Если вы сомневаетесь в своих силах починить провисшую крышу самостоятельно или у вас возникли проблемы с выполнением этой задачи самостоятельно, вы можете нанять профессионала-кровельщика. Если у вас нет огромного опыта ремонта провисающих крыш, вам, вероятно, будет очень трудно выполнить задачу удовлетворительным и безопасным способом. Эксперт эффективно справится с задачей, помогая вам избежать долгосрочных расходов и головной боли. Опытные кровельщики точно знают тип материалов и инструментов, которые необходимы для правильного завершения процесса.

При рассмотрении вопроса о том, чинить ли провисшую крышу своими руками, необходимо учитывать множество аспектов. Очень важно сделать этот первый шаг, чтобы понять, почему ваша крыша провисает, прогибается или прогибается из-за веса, гниения или нормального износа. Если вы решите, что это не тот проект, за который вы можете легко взяться, профессиональный кровельщик может позаботиться о том, чтобы были предприняты правильные шаги с учетом опыта и качественных материалов. После того, как крыша будет отремонтирована, рекомендуется ежегодно проводить плановые проверки вашей крыши.

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Помогите! Моя крыша провисает!

Если конек вашей крыши начинает приобретать форму седла, вы можете посмотреть на это с положительной стороны и счесть это «западной» деталью декора. С другой стороны, есть лучшие способы придать деревенский вид, и эта крыша действительно больше похожа на старую качающуюся лошадь, которая нуждается в особом уходе. Теоретически причина провисания крыши проста: недостаточная опора конструкции для нагрузки. Решения могут варьироваться от простых до совершенно уродливых (для вашего кошелька), и если вы не знакомы с пролетными столами, сложными столярными работами и работой на высоте, ремонт провисшей крыши почти всегда является временем, чтобы позвонить профессионалу.

Основная конструкция крыши
Традиционные наклонные крыши основаны на силе триангуляции. Если вы склеите три палочки от эскимо на концах, чтобы получился треугольник, у вас получится достойная модель того, как работает каркас крыши. Удерживая треугольник в вертикальном положении, угловые стержни, которые встречаются наверху, являются стропилами; горизонтальная палка внизу – стропильная стяжка. Стяжки стропил часто используются в качестве потолочных балок для жилого пространства под крышей, а также в качестве элементов каркаса чердачного перекрытия.

Каркас крыши также может иметь более короткую горизонтальную стяжку, установленную выше на стропилах; это галстук-воротник, который придает треугольнику прочности. На настоящей крыше дома верхние концы стропил прибиваются к коньковой доске — длинной горизонтальной доске, которая проходит по всей длине крыши, создавая непрерывную линию конька. Наконец, стропила покрываются обшивкой (как правило, фанерой или OSB-панелями или близко расположенными досками).

Крыши из ферм
Большинство новых домов сегодня строятся из ферм, а не из традиционного «деревянного каркаса», описанного выше. Фермы используют тот же принцип триангуляции, но имеют больше внутренних опор, что позволяет использовать меньшие (менее дорогие) пиломатериалы. Они разрабатываются для каждого конкретного применения и изготавливаются за пределами площадки. Никогда не меняйте фермы, так как срезание любой детали может подорвать всю сборку.

Плоские крыши
Плоские крыши построены так же, как стандартные каркасы пола, с горизонтальными лагами или балками, натянутыми на стены здания. Балки крыши могут быть цельными пиломатериалами, многослойными балками, фермами или другими конструкционными элементами. Все плоские крыши имеют небольшой уклон для дренажа, который может быть создан самой рамой или наклонным слоем изоляции или другого материала под открытой кровлей. Провисание или впадины на плоской крыше могут быть вызваны слишком маленькими или ослабленными кровельными балками или проблемами со слоями нароста под открытым кровельным покрытием.

Почему провисают крыши
Как уже упоминалось, крыши провисают из-за слишком большого веса или нагрузки для существующей конструкции. Обычные нагрузки включают:

  • снег и лед
  • ветер (другой вид нагрузки)
  • обшивка и кровельные материалы (включая слишком много слоев гонта)

Конструктивные проблемы могут быть вызваны:

  • неправильным проектированием или строительство (или модификация)
  • факторы окружающей среды, такие как возраст 9 лет0024
  • повреждение конструктивных элементов крыши
  • выход из строя других несущих систем, включая стены и фундамент дома

Провисание крыши может иметь одну из нескольких классических форм, каждая из которых имеет свою причину. Конек, который провисает посередине (образуя эту непреднамеренную особенность западного дизайна), вероятно, возникает из-за недостаточного размера стропил и / или отсутствия или неадекватности внутренних распорок (стропил или хомутов). Низкорослые стропила также могут вызвать провисание всей стороны или плоскости крыши. Если крыша провисает между стропилами или фермами, это, вероятно, связано с тем, что обшивка слишком тонкая для этого пролета. Вы можете просто заменить старую обшивку на более качественный материал, когда придет время для новой кровли.

Средства для устранения провисшей крыши
Существует ряд средств для традиционных каркасов стропильных крыш, в зависимости от проблемы и ее серьезности. Часто каркас можно укрепить и усилить изнутри, но если кровельный материал все равно нуждается в замене, может быть лучше сорвать старую обшивку и установить большие стропила, пока каркас крыши открыт. Как уже упоминалось, проблемы с каркасными крышами можно решить, но широко распространенное провисание, связанное с каркасом, является серьезным вопросом, который следует обсудить со строителем дома. На любом типе крыши изменения исходной конструкции должны быть тщательно изучены, поскольку большинство домашних мастеров не являются инженерами-строителями или опытными строителями.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
