Конек крыши — что это за кровельный элемент?
Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.
Выполняет две основные функции:
- Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
- Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.
Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.
ВАЖНО!
Вентиляция подкровельного пространства важна только при наличии кровельного пирога — утепляющего слоя. Без него воздухообмен ничем не затруднен и никаких дополнительных мер не требует.

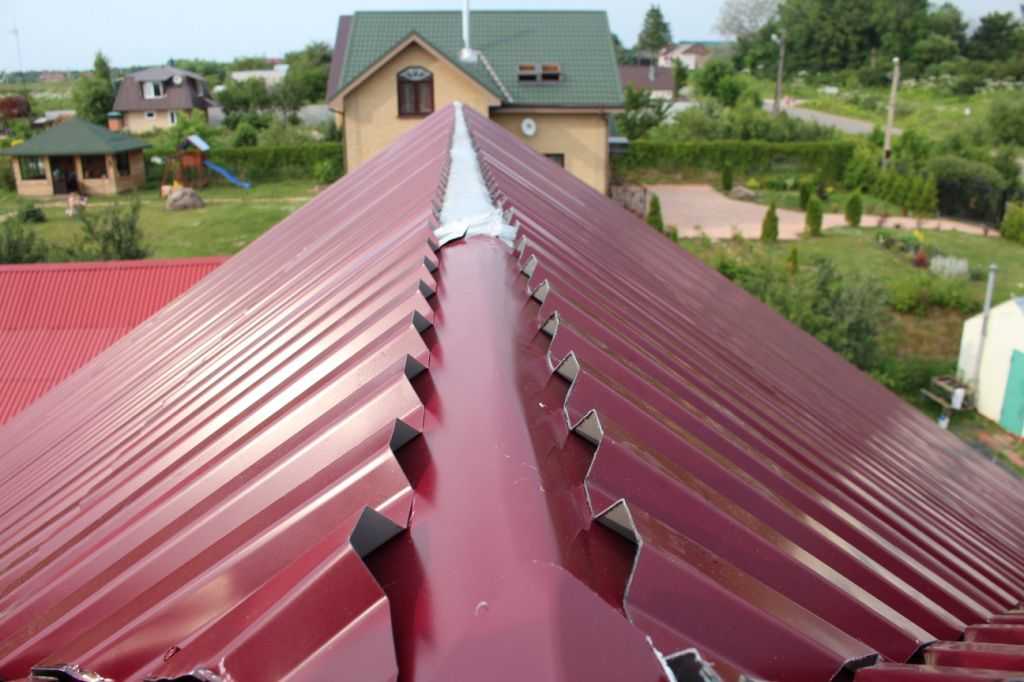

Конек на крыше дома: фото элемента
Виды коньков для крыши
В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

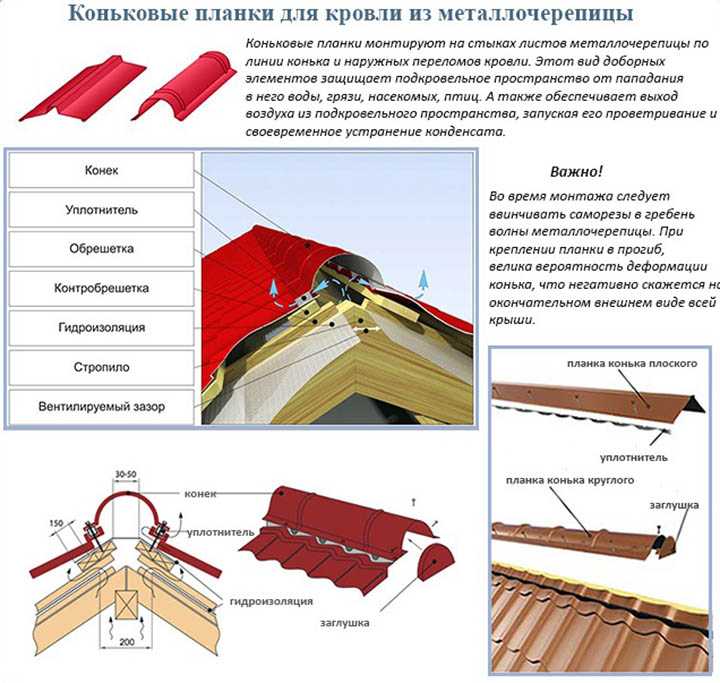

- Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
- Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
- Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.
п. - Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.
п.Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля . Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.
Разнообразие форм
Из каких элементов состоит конек для кровли
Узлы конька кровли имеют сложный состав. Кроме коньковой планки — доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.
Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:
- Размеры крыши.
- Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
- Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.
Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.
Из каких элементов состоит узел конька
Как рассчитать длину коньковой планки
Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.
ОБРАТИТЕ ВНИМАНИЕ!
Установочные данные каждого конкретного добора являются индивидуальными и определяются исходя из рекомендаций поставщика и общих строительных норм.
Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

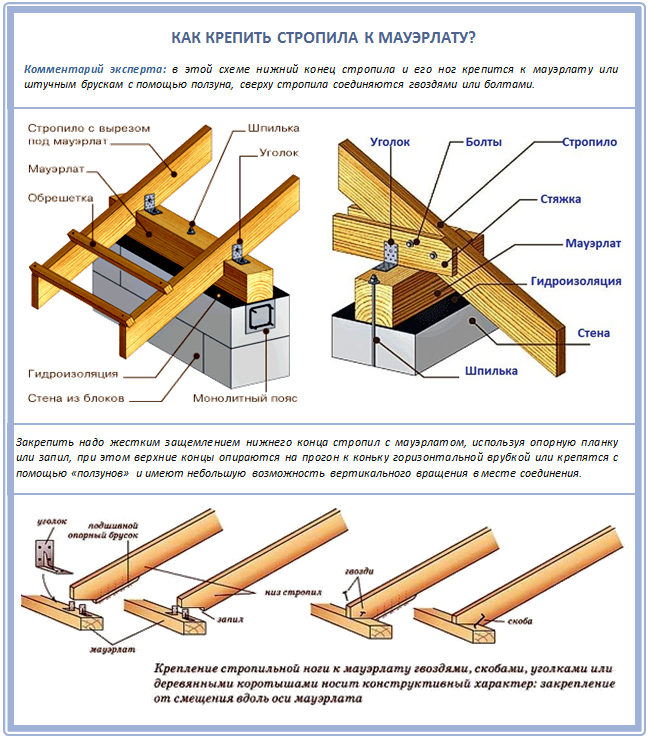

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.
Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.
Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.
Вентилируемый конек кровли
Монтаж конька на крышу
Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.
Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).
Монтаж уплотнителя

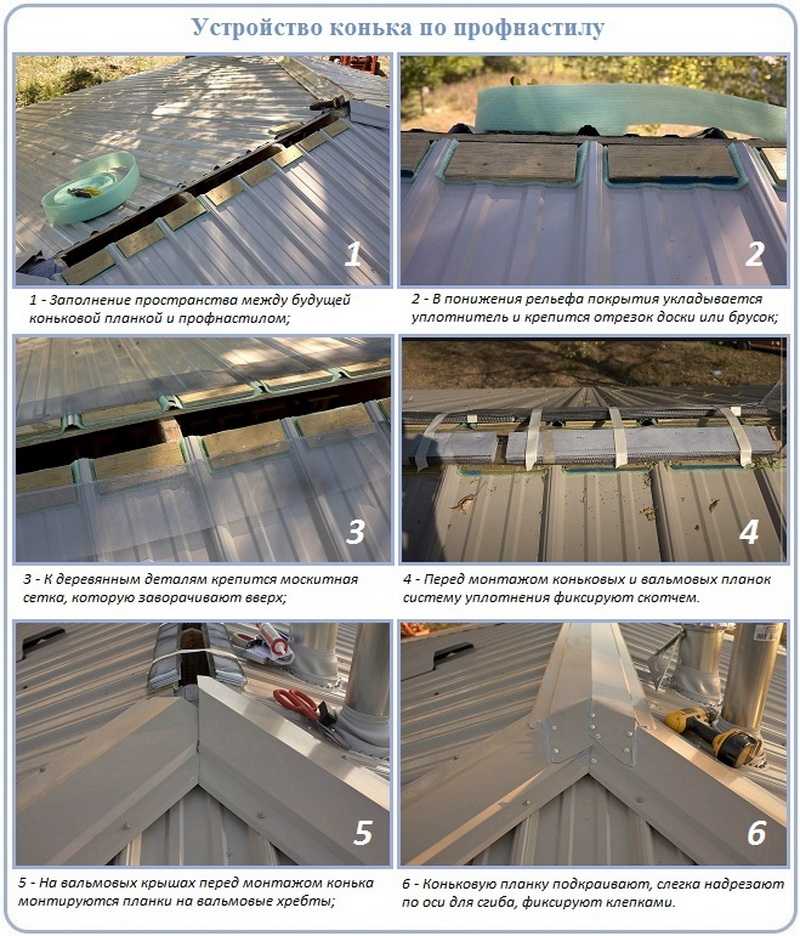

Установка конька крыши начинается с установки гидроизоляции:
- Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.

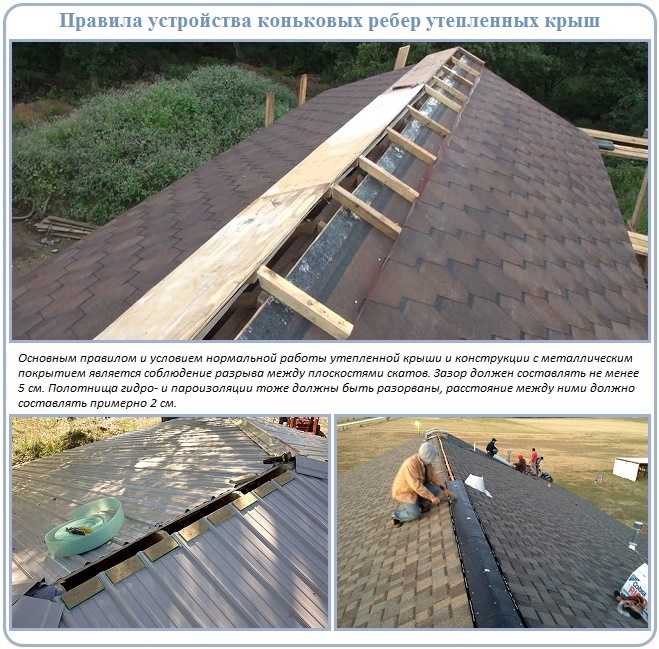

- Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
- Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
- Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
- Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
- Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
- После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.
Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
ОСТОРОЖНО!
Работы по установке конька являются опасными и требуют наличия страховки. Для контроля соблюдения точности монтажа необходимо наличие напарника на крыше, кроме этого нужен как минимум один работник внизу, чтобы подавать новые планки по мере установки.

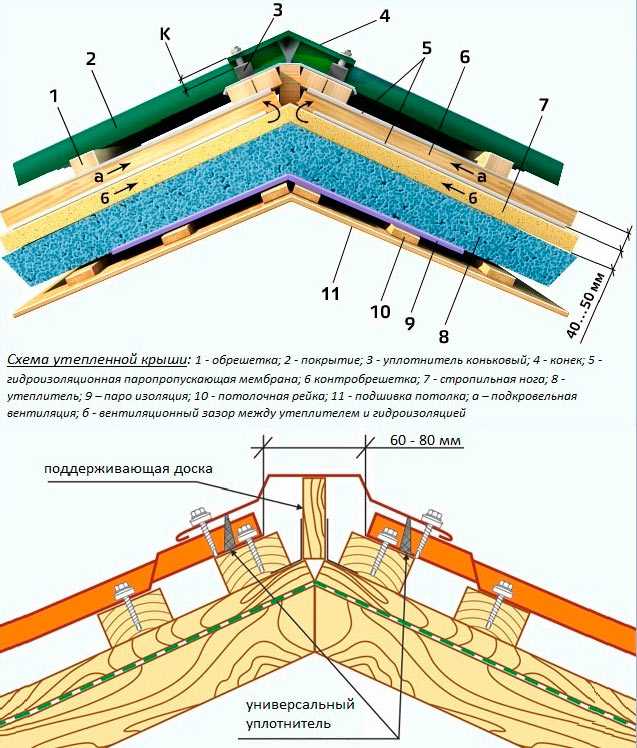

Схема устройства
В разрезе
Уплотнитель и вентиляционная лента
Другие виды доборных элементов
Кроме коньков, изготавливаются:
Доборные элементы
Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.
Полезное видео
Вконтакте
Google+
Одноклассники
Как добавить вентиляционное отверстие конька к существующей крыше | Руководства по дому
Объем вентиляции вашего чердака зависит от его площади пола, и для обеспечения надлежащей циркуляции воздуха вентиляция должна быть поровну разделена между потолками и крышей или фронтоном.
Эффективный способ получить достаточное пространство для вентиляции в крыше — это установить вентиляционное отверстие вдоль конька. Он может поставлять вентиляционный эквивалент четырех квадратных или трех круглых вентиляционных отверстий, будучи практически невидимым с земли. Доступны как металлические решетки, так и вентиляционные отверстия в виде гальки.Основная процедура их установки такая же, но последнюю разновидность придется покрыть черепицей.
Удалите все шляпки из черепицы с конька крыши с одной стороны крыши до другой, поддев их монтировкой и выдергивая гвозди с помощью молотка.
Сделайте меловую линию с обеих сторон гребня, которая находится примерно в дюйме от вершины, и разрежьте черепицу по обеим линиям универсальным ножом. Уберите мусор.
Установите глубину циркулярной пилы равной толщине настила крыши плюс толщину черепицы.Если вы прорезаете обычную крышу с 5/8-дюймовым настилом, установите глубину реза полотна на 3/4 дюйма. Отрежьте пилой вдоль обеих меловых линий и снимите центральную деталь.
Вставьте заглушку в секцию вентиляции конька и совместите ее конец с концом крыши. Прибейте секцию гвоздями, забив 2-дюймовые кровельные гвозди через предусмотренные отверстия.
Добавьте секции к первой, соединяя их вместе и прибивая к крыше. Когда вы дойдете до другого конца, отрежьте последнюю часть до нужной длины ножовкой, вставьте торцевую заглушку, совместите ее с краем крыши и прибейте.
Закройте вентиляционное отверстие, покрытое черепицей, с помощью черепицы с коньковой крышкой и прибейте черепицу на месте с помощью 2-дюймовых гвоздей. Перекрывайте черепицу так, как если бы вы прибивали ее к крыше без вентиляционного отверстия, то есть ровно настолько, чтобы покрыть гвозди.
Закройте стыки между секциями металлического конькового вентиляционного отверстия металлическими ремнями, которые идут в комплекте с ними, и прибейте ремни к крыше с помощью 2-дюймовых гвоздей.
.
