Рассмотрим один из самых важных показателей кабельных линий – сечение жилы. Данный параметр отвечает на вопрос: «Оборудование какой мощности можно подключить к системе снабжения электроэнергией»? Изоляционные качества любого сечения определяют тип монтажа, рабочее напряжение, допустимые места прокладки. Наличие правильно подобранного сечения определяется на этапе проектирования, если речь идет о зданиях и сооружениях всех сфер, при известных потребностях в мощности. Для электрооборудования так же применимы уже готовые решения по необходимому сечению линии. Такой показатель измеряется в мм².

Стандартный ряд сечений

Современный ряд допустимых сечений многообразен – это увеличивает возможность выбора правильной линии питания для существующего оборудования. Есть некоторые ограничения в зависимости от основного материала жил кабеля. Например, линия состав которой – алюминий, не может быть сечением менее 2,5мм². Это обусловлено свойствами алюминия, его хрупкостью и меньшими возможностями по механическим воздействиям в отличие от медных проводников. Кабельно-проводниковая продукция на основе меди могут быть сечением 0,5мм² и далее по увеличению, в зависимости от обеспечения питания требуемой нагрузки.

Стандартный ряд сечений широко освещен в ПУЭ и представлен у соответствующих компаний производителей марками кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 мм².

Полезно знать

При проектировании жилых зданий и сооружений, частных домов и квартир, есть свои рекомендуемые сечения линий для обеспечения подачи напряжения. Величина напряжения при этом не превышает 0,4кВ. Для осветительных сетей принято использовать кабели с медными жилами и сечением 1,5мм², если жилы выполнены из алюминия, то необходимо применять сечения в 2,5мм².

Розеточные сети при медном проводнике допускается выполнять от 2,5мм², но тут все обусловлено нагрузкой, которая закладывается на этапе проектирования. Следовательно, сечение необходимой группы может быть большим и достигать 6-10мм². Современные квартиры содержат большое количество электроники и всевозможные бытовые приборы, что влияет на расчеты необходимых сечений проводников. При этом основные осветительные и розеточные сети так и остаются на уровне применения кабеля сечением 1,5мм² и 2,5мм² соответственно. Наличие вторичной коммутации также лежит в этих пределах.

Стоит закладывать линии с неким запасом, чтоб при увеличивающейся со временем нагрузке не перекладывать линии, которые не были рассчитаны на вновь появляющиеся дополнительные мощности. При наличии ограниченного бюджета можно применить как алюминиевые, так и медные жилы, но лучше все же делать сеть питания в едином материале.

Производственные здания и сооружения отличаются наличием большего напряжения в самой сети от 6кВ и выше. Применение кабелей в таких постройках отличается широким разнообразием в выбираемых сечениях. Производя расчеты и проектные работы, кабели всегда берутся с запасом. Так как наличие двигательных систем и установок очень сильно влияет на необходимость увеличивать сечение при обеспечении потребителей питанием, поскольку режимы пуска подобного оборудования сопровождаются кратковременным повышением нагрузки на систему.

Широко распространена прокладка кабельных линий больших сечений в сетях 6кВ. Если сечения не хватает, то прокладывают еще одну нитку параллельно, что увеличивает необходимы диапазон подключаемой нагрузки. Допустима и применяется прокладка кабеля в три и более параллельных ниток.

В заключение можно сказать, что подход к необходимому сечению кабельной линии довольно индивидуален. Стоит учитывать будущую нагрузку. Ее тип определяется еще на этапе проектирования или после предварительной консультации с квалифицированными специалистами московского интернет-магазина «Икс Кабель». Каждый клиент обязательно получит подробную консультацию, выгодные цены на все товары, скидки на основные позиции. В наличии на складах и под заказ широкий ассортимент кабельно-проводниковой продукции. Организуем оперативную доставку в любой регион страны.

← Какой провод выбрать для подключения точечных светильников Характеристики кабеля ААБл →

Какие бывают сечения проводов и кабелей?

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм² и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

• Стандартный ряд сечений
• Полезно знать

Стандартный ряд сечений

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм². Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм². Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм

2.

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т. д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм² и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм². Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

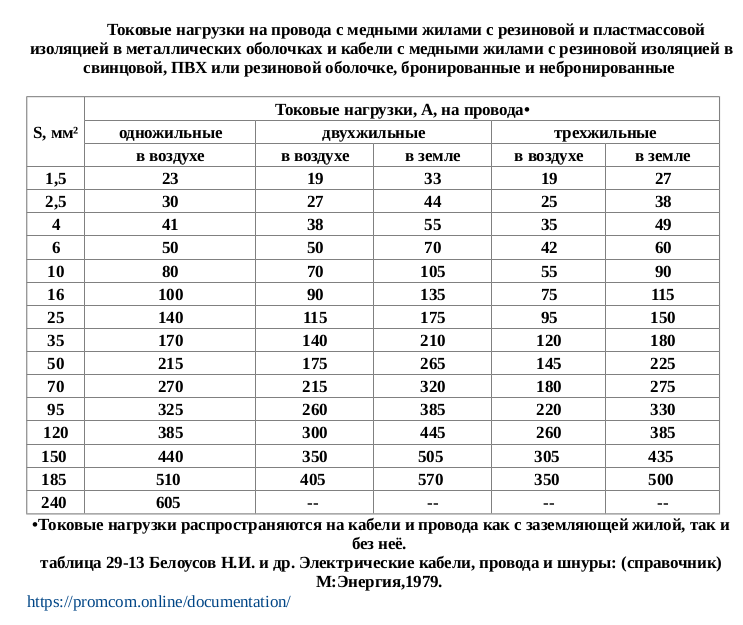

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

Будет полезно прочитать:

• Как перевести ватты в киловатты
• Отличие кабеля ГОСТ от ТУ
• Как составить схему электропроводки
• Как выбрать автоматический выключатель

Опубликовано 15.11.2017 Обновлено 15.11.2017 Пользователем Александр (администратор)

Калибр электрических проводов

: размер и их использование

Для каждой потребности в электроснабжении в вашем доме необходимо установить кабели, прошедшие электротехническую проверку . Эти кабели обеспечат надежное электрическое соединение. Соблюдение высокого качества при выборе гарантирует грамотную систему контуров по всей резиденции.

Проволока против. Кабель

Как правило, провода и кабели одинаковы. Единственное отличие состоит в том, что провод представляет собой электрический проводник, а кабель представляет собой группу проводников, заключенных в защитную оболочку. Существуют правила, касающиеся того, какие провода и кабели подходят для конкретных электрических применений и точных методов их установки.

Каковы размеры проводов и что такое сечение электрических проводов?

В то время как различные провода служат определенным целям, знание правильного размера провода, также известного как калибр, поможет вам в электрике. Измерения определяют величину тока, которая может безопасно проходить по проводу, не вызывая повреждений. В дополнение к этому, каждый размер провода имеет безопасную силу тока, которая является мерой электрического тока.

Что такое калибр проволоки?

Калибр провода относится к физический размер и допустимая нагрузка по току провода. Ему дается фиксированное числовое обозначение, обратно пропорциональное диаметру проводников. Проще говоря, если номер провода небольшой, он будет иметь больший диаметр. Крайне важно знать размеры кабеля, чтобы обеспечить надежную передачу соответствующего количества тока. Ранг калибра также определяет сопротивление провода и его вес на единицу длины.

Это «манометр» или «AWG»?

И Gauge, и AWG в идеале одинаковы. Когда мы пишем, мы называем это мерой для ясного понимания. Измерения AWG не учитывают изоляцию проводника. Чем выше номер AWG, тем меньше проводник.

Таблица калибров проводов

Стандарты американского калибра проводов (AWG) варьируются от 0000 (до 302 ампер) до 40 (до 0,0137 ампер). Большинство бытовых и коммерческих требований к проводке варьируются от 2 (максимум 95 ампер) или 3 (максимум 85 ампер) до 14 (максимум 15 ампер). В таблице ниже приведена таблица размеров проводов AWG 9.0005

Американский калибр проволоки (AWG)	Диаметр (дюймы)	Диаметр (мм)	Площадь поперечного сечения (мм2)
0000	0,46	11,68	107,16
000	0,4096	10,4	84,97
00	0,3648	9,27	67,4
0	0,3249	8,25	53,46
1	0,2893	7,35	42,39
2	0,2576	6,54	33,61
3	0,2294	5,83	26,65
4	0,2043	5,19	21.14
5	0,1819	4,62	16,76
6	0,162	4. 11	13,29
7	0,1443	3,67	10,55
8	0,1285	3,26	8,36
9	0,1144	2,91	6,63
10	0,1019	2,59	5,26
11	0,0907	2,3	4,17
12	0,0808	2,05	3,31
13	0,072	1,83	2,63
14	0,0641	1,63	2,08
15	0,0571	1,45	1,65
16	0,0508	1,29	1,31
17	0,0453	1,15	1,04
18	0,0403	1,02	0,82
19	0,0359	0,91	0,65
20	0,032	0,81	0,52
21	0,0285	0,72	0,41
22	0,0254	0,65	0,33
23	0,0226	0,57	0,26
24	0,0201	0,51	0,2
25	0,0179	0,45	0,16
26	0,0159	0,4	0,13



Стандартные калибры калибров AWG

Калибры проводов поставляются в наборе стандартных размеров, которые вы можете выбрать, в зависимости от величины тока, которую вы хотите, чтобы они пропускали, и цели, которую они собираются выполнять. Общие размеры датчика AWG:

1. Провод 14 калибра.
2. Провод 12-го калибра.
3. Провод 10 калибра.
4. Провод 8 калибра.
5. Провод 6-го калибра.
6. Провод 2-го калибра.

Важность сечения электрического провода

Учитывая, что сечение кабеля указывает толщину проводника, по которому проходит поток электронов, проводник также должен подавлять сопротивление и поддерживать улучшенную передачу.

Знание калибра проволоки позволяет профессионалам отрасли и домовладельцам быстро и легко определить, подходит ли она для конкретного применения.

Манометр помогает пользователям узнать допустимую токовую нагрузку твердых электропроводных кабелей, используя площадь поперечного сечения провода в качестве определяющего аспекта.

Выбор размера электрического провода

Вы можете определить калибр на основе приведенных ниже полезных указателей, назначенных в соответствии с номинальной силой тока используемого провода:

• 18-калибр используется для низковольтного освещения и ламповых шнуров на 10 ампер
• Калибр 16 используются для легких удлинителей, поддерживающих 13 ампер
• 14 калибр применяются для светильников, ламп, осветительных цепей на 15 ампер
• Калибр 12 используется на кухне, в ванной, в уличных розетках и в 120-вольтовых кондиционерах с током 20 ампер
• 10-й калибр используется в электрических сушилках для белья, 240-вольтовых оконных кондиционерах, электрических водонагревателях на 30 ампер
• 6-й калибр используется для варочных панелей и плит с током 40-50 ампер
• 4-го калибра используются для электрических печей и больших электронагревателей, защищенных на 60 ампер

Надеюсь, это руководство поможет вам сделать правильный выбор.

Если вам нужна дополнительная помощь, свяжитесь с D&F Liquidators по телефону 800-458-9600, чтобы получить высококачественные и надежные электротехнические материалы от ведущих брендов по конкурентоспособным ценам. Они несут огромный инвентарь из источников электропитания , защитных выключателей и автоматических выключателей .

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений.

Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Размеры проводов и общие области применения

Знание сечения проводов в вашем доме или офисе может не обязательно вас интересовать, но, как и во всем остальном, базовые знания могут быть полезны. Проводка всегда должна быть предоставлена ​​профессиональным, лицензированным электрикам, но вам, возможно, придется покупать расходные материалы, а знание размеров проводов позволит вам быстро найти то, что вам нужно.

Калибр проволоки относится к толщине — чем толще проволока, тем меньше калибр. Более высокие номера калибра соответствуют более тонким проводам. Каждая из этих толщин лучше подходит для разных целей. Подумайте, например, о проволоке для рукоделия. Он должен быть тонким, чтобы сгибаться, формироваться и скручиваться, чтобы поддерживать изготовление украшений или любые другие поделки.

В США существует стандартный метод измерения и определения толщины кабеля, известный как American Wire Gauge или AWG . Это применимо к электропроводным, круглым и сплошным проводам, изготовленным из цветных металлов. Причина, по которой размеры провода так важны, заключается в том, что толщина влияет на электрические свойства провода, такие как сопротивление или грузоподъемность.

Как правильно выбрать сечение проволоки?

Как упоминалось выше, калибр является важным фактором, который следует учитывать при покупке электропроводящего провода для конкретного применения. Но правильный датчик зависит от нескольких факторов, таких как номинальная сила тока в цепях. Более высокие номиналы требуют более толстых проводов, чтобы выдерживать нагрузку и не нагреваться. Если провода слишком тонкие для силы тока, они могут выйти из строя или даже воспламениться.

Чтобы избежать таких проблем, прежде чем искать правильные размеры проводов, вы должны знать общую силу тока вашей системы. Электрик должен быть в состоянии помочь в этом, рассчитав планируемую нагрузку, подключенную нагрузку и длину цепи. Затем вы можете выбрать провод, который подходит для этого.

Хотя калибр — это число, которое относится к толщине проволоки, оно также помогает предоставить информацию о других технических характеристиках. Например, существует зависимость между сечением провода и его диаметром. То же самое касается сопротивления или емкости. Ознакомьтесь ниже с информацией, которую вы можете определить, зная сечение провода:

• Диаметр — меньшие калибры проволоки имеют больший диаметр, а большие числа соответствуют меньшим диаметрам. Например, AWG 40 имеет диаметр 0,0031 дюйма, а AWG 4 — 0,2043 дюйма. Диаметр удваивается с уменьшением калибра на каждые шесть уровней, а это означает, что проволока трех калибров имеет вдвое больший диаметр, чем проволока девяти калибра.
• Площадь – формула A= πr2 помогает рассчитать площадь поперечного сечения круглых проводов, где r представляет собой 1/2 диаметра. Площадь поперечного сечения провода удваивается, когда калибр уменьшается на три уровня. Это означает, что провод шестого калибра имеет вдвое большую площадь поперечного сечения, чем провод 9-го калибра.
• Футов на фунт – это длина провода, необходимая (измеряемая в футах), чтобы достичь веса в один фунт. Для провода AWG 4 требуется 7,918 футов, а для провода AWG 40 — 34,364 фута.
• Сопротивление – измеряется в омах на 1000 футов, сопротивление зависит как от длины, так и от толщины провода. Более длинные провода имеют большее сопротивление, но если провода одинаковой длины, более толстый провод имеет меньшее сопротивление, чем более тонкий провод. Например, провод AWG 4 имеет сопротивление 0,2485 Ом на расстоянии 1000 футов, а провод AWG 40 имеет сопротивление 1079 Ом.Ом на ту же длину.
• Допустимый ток (ампер ) – провода меньшего сечения толще, что означает, что они могут вместить больше электронов, чем провода большего сечения.

Применение для проводов разного диаметра

Поскольку разные калибры обладают разными электрическими и физическими свойствами, они подходят для разных применений. Более тонкие провода, как правило, лучше подходят для легких приложений, в то время как более толстые провода подходят для тяжелых условий эксплуатации. Вот некоторые из наиболее распространенных вариантов использования проводов различного сечения:

Датчик

Размер датчика	Применение
Датчик 4	печи и нагреватели
кухонные плиты и варочные панели
Манометр 10	кондиционеры, водонагреватели и сушилки для белья
Датчик 12	Малые блоки переменного тока, бытовые розетки
Датчик 14	Общие схемы, осветительные приборы, приборы
Калибр 16	Удлинители
Калибр 18	Низковольтные шнуры и освещение

Диапазон размеров от 0 до 40 AWG0 имеют до 302 Ампер, в то время как калибр 40 может выдерживать только до 0,0137 ампер. Обычно для жилой электропроводки требуется диапазон калибра от 2 или 3 до 14.

Таблица размеров проводов

Способ, которым был установлен американский стандарт, основан на количестве матриц, необходимых для вытяжки меди до нужного размера. Вот почему чем выше номер AWG, тем меньше провод.

Этот стандарт, который включает в себя диаметры и площади поперечного сечения, постоянно поддерживается ASTM, что означает Американское общество испытаний и материалов. Несмотря на то, что она называется американской, организация на самом деле является международной и помогает стандартизировать и достигать консенсуса во многих отраслях.

Лучше всего начать с проверки ASTM размеров проволоки. Они обновили таблицы в стандарте ASTM B258-18 для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников . Вы также можете использовать приведенную ниже таблицу для быстрого и удобного поиска.

9 0,0779

7.

34822 576

4 416 7 047

0,1443

0444 6,63 43 12 0,057 48 8 6 90 .064

904 904 15 21 8

5 0047

0,0179

0,16204 0,102 9004 15 30

7 0004

8 004 1

87 4874 0,0031

Калибр AWG	Диаметр (дюймы)	1 Диаметр (мм) 8	Сечение проводника в мм 2	Ом на 1000 футов
0000	0,46	11,684	107	0,049
000 02 0.4096	10.40384	84.9	0.0418 4
00	0,3648	9,26592	67,4
0	0,3249	8,25246 5	9048 90 004	0,0983
1	0,2893 7	42,4	0,1239
2	6,54304	33,6	0,1563
0,2294	5,82676	26,7	9,004947 2 0005
4	0,2043	5,18922	9 204109 0 0047 0,2485
5	0,1819		4,6	16,8	0,3133
6	0,00603	4.1148	13,3	0,3951
3,66522	10,6	0,4982 8 34	8	0,1285	3,2639	8,37 7 9,37 04 0003 0,6282
9	0,1144	2,9037	0,7921
10	0,1019 2 7004555 0,9989
7 900 03 0,0907	2. 30378	4.17	1.26	0,0808	2,05232	3,31	2 5
13	0,072	1,8288	60 7 048	2,003
14	0,0641 8
		2,08	2,525
15		1.45034	1.65	3.184
0,0508	1,29032	1,31	5,014 43
17	0,0453	1,15062	1,04 9 50347
18	0,0403	9 0 1,024042 9 0 003 0,823	6,385
19	0,0359 9 0003 0,
0,653	8,051
20 9,0047 32	0,8128	0,519	10,15 70009 3
0,0285	0,7239	0,412	2 0000 9000 4
22	0,0253	0,64516	0,042403 0,042403 0,042403	16,14
23	0,0226	4 9048 90 0004	0,259	20,36
24		0005	0,51054	0,205	25,67
0,45466	0,162	9007 9008
26	0. 0159	0.40386	0.128804 40,81
27	0,0142	0,3037	51,47
28	9004 90 0,0126 90 47 0,32004	0,080	64,9
29 04 900 0003 0,0113	0,28702	0,0647	81,83
0,01	0,254	0,0507
31	0,0089	0,22606 7 7 4	130,1
32	0,008
0,0324	164,1
33 9,00037 8	0,18034	0,0255	206,9 17 49 40043
0,0063	0,16002	0,0201	3 260 048
35	0,0056	0,14224	90 048	329
36	0,005	3 3 0,124 7 0,0127	414,8
37	5 0,0045 0048	0,1143	0,0103	523,1
0,004	0,1016	0,00811	659,4 043
39	0,0035	0,0889	0,0027 9 004084 4 831,8
40	0,0031	0. 00487	1049
