Цвета проводов в электрике, фаза, ноль, земля по ГОСТ. Буквенные обозначения

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

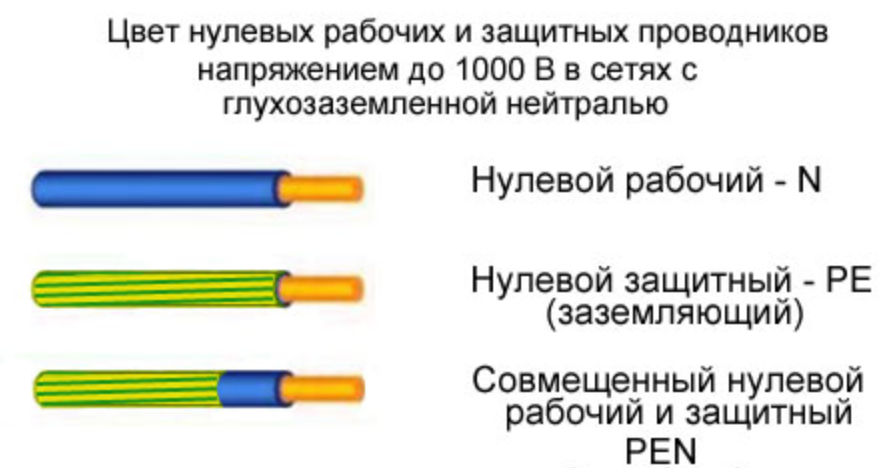

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

«Ноль»

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;

красный цвет — используются в цепях управления, рассчитанных на переменный ток;
с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей).
Заземляющий провод даст наибольшее значение.
Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Щуп отвертка-индикатор

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Цвет проводов фаза ноль земля.

Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

Нейтраль

Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

[sc name=img ]

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

[sc name=img ]

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

: Цветная изолента для обозначения проводов.

: Термоусадочная трубка для изоляции проводов.

[sc name=img ]

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР

Частный дом из высококачественных материалов Новое радио на Радио-ТОП Ремонте в офисе Как Выбрать Строительную Компанию

Цветовые коды электропроводки — важно

Инженеры-электрики и электрики соблюдают предопределенные цветовые коды проводки при электромонтаже домов, коммерческих зданий и промышленных щитов. Прежде чем приступать к ремонтным работам самостоятельно, необходимо знать цветовые коды электропроводки.

Используемые цветовые коды электропроводки немного различаются в каждой части мира в зависимости от стандартов, которым они следуют. Даже есть разные цветовые коды для проводов переменного и постоянного тока. Например, в Канаде вы можете найти красный, черный и синий провода для трехфазного тока, а в Австралии — желтый, синий и черный. В этой статье давайте обсудим правила электропроводки, принятые в разных странах.

Содержание

Стандартные цветовые коды проводки IEC

Международный стандарт IEC 60446 (Международная электротехническая комиссия, организация, которая разрабатывает и публикует электрические и электронные технологии) определяет цветовые коды следующим образом:

Цветовой код IEC для трехфазной системы переменного тока,

Предпочтительные цветовые коды проводки для трехфазной четырехпроводной системы:

Фаза – 1: Коричневый
Фаза – 2: Черный
Фаза – 3: Серый
Нейтраль: Голубой
Заземляющий или защитный провод: Зеленый/Желтый для однофазной четырехпроводной системы:
- Фаза: Коричневый
- Нейтраль: Голубой
- Заземляющий или защитный провод: Зеленый/Желтый
Для 2-проводной системы Раскопанная система постоянного тока :
- Положительный: Коричневый
- Отрицательный: Серый
Для двухпроводного заземления (отрицательно заземленного) Цепь постоянного тока :
- Положительный: Коричневый
- Отрицательный: Синий
Для 2-проводного заземления (от положительного заземления) Цепь постоянного тока :
- Положительный: Синий
- Отрицательный: Серый
0024
Негатив: Серый

Защитное заземление : Зелено-желтый

Вышеупомянутые цветовые коды соблюдаются в европейском союзе E , Великобритании, Китае, Гонконге, Аргентине, России, Украине, Беларуси. , Казахстан и Сингапур.

Стандартные цветовые коды проводки NEC
Национальный электротехнический кодекс соблюдается в США и иногда в Канаде. NEC требует, чтобы цветовые коды для нейтрального и защитного заземления были серыми и желто-зелеными соответственно. NEC не предъявляет никаких требований к другим проводникам. Цветовой код, принятый в США, выглядит следующим образом:
Предпочтительные цветовые коды :
Фаза — 1: черный (для 120, 208 или 240 В), коричневый (для 277 или 480 В).
Фаза – 2: красный (для 120, 208 или 240 В), оранжевый (для 277 или 480 В).
Фаза – 3: синий (для 120, 208 или 240 В), желтый (для 277 или 480 В).
Нейтраль: белый (для 120, 208 или 240 В) или серый (для 277 или 480 В)
Заземляющий или защитный проводник: зеленый/желтый или зеленый или оголенный медный проводник.
Для однофазной сети черный (для 120 В) или красный (для 277) используется для линии, а серый — для нейтрали.
Стандарт Австралии/Новой Зеландии для цветовых кодов проводки
AS/NZS запрещает использование желтого, зеленого, желто-зеленого, черного и небесно-голубого цветов для фаз. Можно использовать любые цвета, кроме перечисленных. Обычно используется следующий цветовой код:
Для трехфазного питания используются красный, белый и синий цвета.
Для однофазного питания – красный или коричневый цвет используется для линии, а черный или небесно-голубой – для нейтрали.
Для заземления или защитного провода — можно использовать зелено-желтый или зеленый или неизолированный медный провод.
Цветовой код электрических проводов в Индии совпадает со старыми цветовыми кодами Великобритании.
Фаза – 1: Красный
Фаза – 2: Желтый
Фаза – 3: Синий
Нейтраль: Черный
Заземляющий или защитный проводник: зеленый/желтый или зеленый или оголенный проводник
44 9 в Индии
Китайский стандарт
Фаза – 1: Желтый
Фаза – 2: Зеленый
Фаза – 3: Красный
Нейтраль: Черный или Синий Международные цвета проводки — старые и новые цветовые коды проводов Великобритании
Европейские страны соблюдают коды Международной электротехнической комиссии, в то время как США, Канада, Новая Зеландия и Австралия имеют свои собственные коды. Великобритания следовала своему британскому стандарту BS 7671 до марта 2006 года, и даже сегодня ему следуют несколько азиатских стран.
Цветовой код трехфазного провода Кредит: Phase3
Ссылка: https://ztlabels.com/standards/dc-power-circuit-wiring-color-codes/
Основы тегов
Copyright © 2023 Electrical Classroom. Защищено законом о защите авторских прав в цифровую эпоху Продолжая использовать этот веб-сайт, вы соглашаетесь с нашей политикой в отношении файлов cookie.
Посмотреть политику конфиденциальности Посмотреть карту сайта
Правило 6 и ответвления для специалистов-электриков
03 апреля 2020 г. стандартизированный. Стандартизация означает лучшее предварительное планирование производства, что означает меньше труда и больший объем, что приводит к более низким ценам для подрядчиков по электрике и электриков от нас.

Одним из стандартов электротехнической промышленности является цветовая кодировка 3-фазной цепи. Для низкого/среднего напряжения правилом являются черные, красные и синие провода с идентифицируемой соответствующей нейтралью. Для высокого напряжения (ВН) это коричневый, оранжевый и желтый провода и снова с идентифицируемой соответствующей нейтралью. На этом этапе последовательность нумерации может варьироваться от подрядчика по электроснабжению к подрядчику по электроснабжению. Один подрядчик может просто пометить провода как №1–6, при этом первые два черных провода пронумерованы №1 и №2, два красных провода №3 и №4, два синих провода №5 и №6 и шесть белых. фаза полосатая (2 полоски черные, 2 полоски красные, 2 полоски синие). У другого подрядчика по электротехнике они могут чередоваться, поэтому первый черный провод – № 1, красный провод – №2, синий провод – №3, а второй из каждого провода – №4, №5, №6 соответственно, а белые также пронумерованы №1. -6, чтобы их можно было спарить. Третий может попросить два красных №28, а №33 два синих №29.и № 30, и два черных № 31 и № 32, причем нейтральные белые должны быть поэтапными, полосатыми и пронумерованы соответственно. В то время как другой подрядчик-электрик может запросить два 3-х цепных соединения, одно из которых помечено как «нечетное», а другое — как «четное», и каждое из них содержит черный, красный, синий проводник и соответствующую нейтраль.

В трех из этих четырех примеров используется стандартное правило для трехфазных цепей. В стандартной трехфазной цепи три фазы перечислены как «A», «B» и «C» на панели. Левая и правая стороны имеют эти фазы, поэтому фаза A слева — это цепь 1, фаза A справа — цепь 2, фаза B слева — цепь 3, справа — цепь 4, а фаза C — цепь 2. Цепь 5 слева и цепь 6 справа.

Теперь, если вы стандартизируете цвета трех фаз, чтобы они всегда были одинаковыми, фаза A всегда будет черной, фаза B всегда будет красной, а фаза C всегда будет синей. Большинство подрядчиков по электротехнике обычно принимают этот принцип, и очень редко мы видим 6 цепей, требуемых в одном цвете. Тем не менее, мы все еще видим много запросов, подобных этому, где фазовые линии разбиты на общепринятые цвета: черный, красный и синий, которые затем нумеруются последовательно от 1 до 6, поэтому нет двух проводников черного цвета с обоими номерами. 1.
Таким образом, электротехническая промышленность разделилась на два лагеря: один использует описанный выше последовательный метод, а второй (который составляет большинство) использует так называемое «правило шести».

В коммерческих электрических системах среднего напряжения 120/208 В и высокого напряжения 277/480 В есть три фазы — A, B и C. Каждая фаза имеет один из трех цветов — черный, красный или синий для низкого напряжения. и среднего напряжения и коричневый, оранжевый, желтый для высокого напряжения. Каждая фаза получает соответствующую нейтральную цепь (хотя в редких случаях цепь может иметь общую нейтраль). Для низкого и среднего напряжения в цепях используется белый проводник для цепей нейтрали и высокого напряжения. Фаза A — это цепи 1 и 2 (черные), фаза B — цепи 3 и 4 (красные), фаза C — цепи 5 и 6 (синие). Затем он начинается с фаз. Фаза A — это цепи 7 и 8 (черные) и далее по линии. Цепи фазы А всегда имеют черный провод. Цепи фазы B всегда имеют красный провод. Цепи фазы C всегда представляют собой синий провод. Кажется, достаточно легко запомнить. Отсюда и появилось название «правило 6».
Каждое число, кратное 6, всегда синее: 6, 12, 18, 24, 30, 36, 42, 48, 54, 60. Запрос № 1 и № 2 черным, № 3 и № 4 красным, и № 5 и № 6 синего цвета подпадают под это правило.
Что касается той, которая продолжалась до следующей панели с двумя блюзами № 29 и № 30, это все еще Правило 6. № 30 делится на 6 и уберите один, у нас есть № 29. Отличительной особенностью этого правила является то, что электрику не нужно запоминать все эти числа или какие из них четные, а какие нечетные. Все, что нужно помнить профессионалу-электрику, это то, что синий кратен 6, а также цветовая схема черный, красный, синий. Как только электрик узнает это, становится легко вычислить другие цвета цепи, найдя ближайшее число, кратное 6, и вернуться назад.
Например, если вам нужно протянуть провод для цепи 27, вы найдете ближайшее число, кратное 6, то есть 30. Поскольку 29 и 30 оба синие, это означает, что 27 и 28 оба красные, поэтому цветной провод необходимо установить для контура 27 будет красный. Это работает независимо от номера проводника. Если подрядчики по электротехнике упростят свою нумерацию, чтобы она соответствовала слотам в электрических щитах, в которых установлены ответвления, можно заметить, что нумерация слева нечетная, а справа четная.
