Некоторые начинающие электрики могут подумать, что цветовая маркировка кабелей и проводов в электропроводке не несет в себе какого-либо особого смысла, однако такое мероприятие даёт возможность электрику быстро определить фазу, ноль и заземление в процессе монтажа.
Если контакты будут неправильно подсоединены между собой по окрасу, то это может стать причиной таких неблагоприятных последствий как короткое замыкание или поражение человека электричеством.
Цветовая маркировка предназначена для создания безопасных условий работ электромонтажного типа и ускорения процесса поиска и подключения контактов. На данный момент согласно ПУЭ и существующим европейским стандартам, каждая из жил имеет индивидуальный окрас изоляции.
О том, какого цвета провод земля, ноль, фаза, используют буквы или цифры, мы расскажем в этой статье!
Как определить заземление?
Согласно ПУЭ, земельный провод должен быть окрашен в желто-зеленый цвет. Важно обратить внимание на то, что заводами производителями также практикуется нанесение на земельный провод полос с желто-зеленым окрасом, которые наносят в продольном и поперечном направлении. Иногда оболочка может быть просто желтого либо зеленого цвета. На схеме заземление обозначают латинскими буквами «PE». Многие называют «землю» нулевой защитой, однако путать её с нулем рабочим не стоит!
[su_custom_gallery source=»media: 144,141″ width=»350″ height=»300″ title=»never»]
Как определить нейтраль?
Трехфазные и однофазные электрические сети должны иметь синий, либо голубой цвет нуля. Ноль на схеме обозначается латинской буквой «N». Также его называют нулевым либо нейтральным рабочим контактом!
Как определить фазу?
Фазный провод (L) может маркироваться заводом в одном из таких цветовых решений:
В основном провода фазы бывают черного, коричневого или белого цвета.
Важно!
Цветовая маркировка электрических проводов в данной сфере обладает множеством нюансов и часто новичкам приходится сталкиваться с рядом вопросов
Как например:
- «Что означает аббревиатура PEN?»;
- «Как отыскать заземление, фазу и ноль, если у изоляции нет цвета, либо она обладает нестандартным окрасом?»;
- «Как самому указать фазу, заземление и ноль?»;
- «Есть ли еще стандарты по цветовому окрасу изоляции?».
На каждый из этих вопросов мы сейчас дадим простое и краткое объяснение!
Что означает PEN?
Уже устаревшая система TN-C подразумевает использование глухозаземлённой нейтрали. Плюсом такой системы можно назвать простоту электромонтажных работ. Минусом TN-C является вероятность поражения человека электрическим током в процессе монтажа электропроводки в домашних условиях.
Совмещенный провод имеет желто-зеленый цвет (как у PE), однако на концах изоляции присутствует синий цвет, характерный для нейтрали.
На электрической схеме данный контакт обозначается как «PEN».
Как определить L, N и PE?
Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?
Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.
После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.
В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр.
Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.
При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

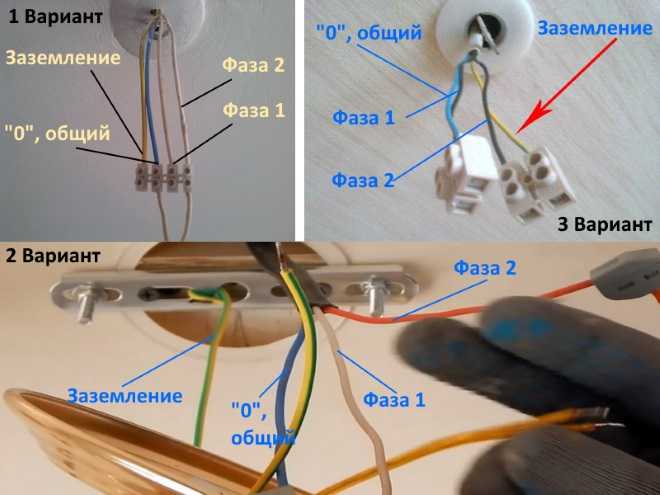

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции. В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется. В случае определения остальных двух жил всё будет несколько сложнее.
В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт.
Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).
Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.
Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!
В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.
В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.
Как самому указать L, N, PE?
Если визуального обозначения нет или оно отличается от стандартного обозначения, лучше всего самостоятельно отметить все элементы после окончания ремонта. Для этого можно задействовать цветную изоленту, либо термоусадочную трубку. Согласно требованиям, указание жил необходимо делать на концах проводника, где осуществляется соединение с шиной.
Благодаря цветным пометкам облегчается ремонт не только для Вас, но и для электрика, который вполне вероятно будет осуществлять ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.
Заводские стандарты (ГОСТ)
C каждым десятилетием обозначение изоляции видоизменялось, поэтому не исключено, что нижеописанная информация Вам также может оказаться полезной.
До 2000-го года использовалась такая цветовая маркировка проводов:
- N — белый;
- PE — черный;
- L — яркий.
Спустя некоторое время было внесено довольно существенное изменение: PE был «перекрашен» в желто-зеленый цвет.
После этого маркировка стала такой.
- N — черный или белый;
- PE — желто-зеленый;
- L — яркий.
Если же Вам по той или иной причине тяжело ориентироваться между контактами, предоставляем к Вашему вниманию детальную расшифровку маркировки кабелей и проводов по цветам. Маркировка соответствует как отечественным, так и европейским стандартам:
Расцветка проводов в электрике | Как обозначается фаза
Решили заняться ремонтом проводки в квартире или восстановлением исправности домашней электротехники?
Перед началом ремонта или при прокладке проводов и кабелей изучите маркировку.
Это позволит вам не совершить ошибок, которые способны привести к порче имущества или причинению вреда здоровью.
Содержание
- Для чего нужна цветовая маркировка проводов и кабелей
- Цветовые обозначения оболочек в сетях переменного тока
- Расцветка жил в сети 220в и 380в
- Цвет провода заземления
- Какого цвета нулевой провод
- Каким цветом обозначается фаза
- Как определить у проводов заземление ноль и фазу если нет маркировки
- С помощью индикаторной отвертки
- При помощи контрольной лампы
- Применяя тестер
- Расцветка проводов плюс и минус в сетях постоянного напряжения
- Проверка правильности подключения без соблюдения маркировки
- С помощью мультиметра
- Использование светодиода
- Цвета изоляции электропроводки
- Буквенное обозначение
- Дополнительная маркировка проводов
- Отличия маркировки кабельной продукции в разных странах
Для чего нужна цветовая маркировка проводов и кабелей
Цвет кабеля или провода четко показывает, к какой группе они относятся.
Разные цвета проводов, применяемые в электрике, помогли решить проблему с неправильным подключением, предупредить короткие замыкания, неверное заземление.
Для электрика цвета жил упрощают работу – не приходится долго искать провод, который нужно подключить к цепи.
Для этого достаточно сравнить цвета в зоне подключения с используемыми кабелями и выбрать подходящий вариант подключения соединения в помещении для розетки питания или выключателя различных бытовых приборов.
При ремонте старой электропроводки дома применяется цветовая маркировка электрических проводов, обозначение с помощью букв и цифр. Правильно проведенный монтаж обеспечивает надежность подключения оборудования к созданной сети, снижает риск выхода его из строя из-за скачков напряжения, коротких замыканий.
Цветовые обозначения оболочек в сетях переменного тока
Обычно любой цвет проводов, который для их обозначения, привязан к типу.
Напомним, в сетях переменного тока существует три основные разновидности специальных электропроводов:
- фаза;
- заземляющий;
- нейтраль (ноль).
Их расцветка может меняться по уровню опасности.
Например, для фазы часто используют красный цвет оболочки.
Так показывается, что фазный провод опасен при нарушении техники безопасности.
При выборе проводов по цвету учитывайте, что производители могут применять собственную палитру, хотя большинство из них придерживается отечественного и международного стандартов.
Использование широкой палитры цветов позволило разработать технику безопасного монтажа.
Ранее в электропроводке использовались только белый и черный провод, что повышало уровень опасности работы электриков.
Расцветка жил в сети 220в и 380в
Сети с напряжением 220 В и 380 В активно применяются в современных жилых домах, зданиях промышленного и коммерческого назначения. От этого важность соблюдения техники безопасности при их монтаже только возрастает.
В 2011 году система стандарта на цвета фаз изменился.
По новому ГОСТу 50462 для проводников в сети переменного тока используются следующие цвета:
- коричневый — L1 ;
- черный — L2 ;
- серый — L3;
- синий — нулевой провод;
- желто-зеленый — защитный PE или провод заземления.
Не забывайте ранее действовавший стандарт – он пригодится при ремонте электросети в домах, построенных до введения нового в действие.
Цвет провода заземления
Традиционным цветом заземления в трехжильном проводе будет желто-зеленый.
Из-за наличия столь яркой маркировки у электрика не возникает проблем выполнять работу в различных местах с современной проводке.
Если же вам необходимо работать в сети, которая была создана до 2011 года, старайтесь придерживаться прежнего стандарта. По нему заземление маркировалось черным цветом.
При восстановлении электропроводки, созданной в советский период и до 2011 года, также придерживайтесь этого критерия, если у вас нет возможности полностью поменять провода в сети по новому стандарту.
В таких случаях эксперты рекомендуют постараться сделать так, чтобы сходство со стандартом СССР было сохранено.
Во всех остальных случаях используйте желто зеленый по цвету провод.
Это позволит и вам, и другим специалистам при возникновении на то необходимости быстро определить расположение проводов и заменить или отремонтировать их.
Какого цвета нулевой провод
В действующем ГОСТ 2011 года содержатся четкие указания о том, каким образом в электросети обозначаются нулевые рабочие нейтральные проводники.
Согласно действующим предписаниям, к ним применяется маркировка синего цвета.
На практике оттенок может несколько отличаться – производители выпускают провода синего, голубого цвета.
Иногда это может быть синяя оболочка с белой полосой на ней.
Так что определить, синий провод в жиле это фаза или ноль, труда не составит – цвет нейтрали не меняется, как количество жил в кабеле.
Синий цвет используется для ноля и на электротехнических схемах – там соответствующий знак рисуют синей краской.
По старым стандартам цвет в сети нулевого провода был таким же.
Запомните это, если будете работать с электропроводкой в старых домах – так будет проще отыскать фазу, ведь черный и синий провод для ее обозначения тогда не использовались.
Каким цветом обозначается фаза
Каждый электрик осуществляющий поиск должен знать, как обозначается фаза. Это – гарантия его безопасности при работе.
На электросхемах фаза указывается буквой L.
Ее можно найти на проводах, если помимо цветовой маркировки для их обозначения наносится буквенно-цифровой код.
Отметим, что палитра, применяемых для маркировки фазы разная.
По этой причине точно определить цвет в жиле провода фазы может получиться не с первого раза.
Чтобы не ошибиться, запомните, что цвет фазы не должен совпадать с оттенками, которые по действующему стандарту используются для обозначения заземления или нулевого провода.
Обычно фаза это красный провод, но бывают и исключения.
В ряде сетей коричневый или оранжевый провод это тоже фаза.Для простоты запоминания расположения проводов в шине при трехфазном переменном токе электриками применяется аббревиатура ЖЗК.
Это упрощает запоминание используемых проводов.
Как определить у проводов заземление ноль и фазу если нет маркировки
Цветовая маркировка у проводов присутствует не всегда.
Это заметно осложняет процесс определения того, какой провод где подключается. Но и из этого есть выход.
Для начала внимательно осмотрите провод – есть случаи, когда по всей длине цвет отличается, и на самом конце встречается нужный оттенок.
Если и такой памятки нет, электрики используют подручные средства, чтобы сравнить обозначение проводов фазы и нуля в электрике с реальным назначением кабелей.
Ниже рассмотрим три основных способа выявления нужных кабелей в однофазных и трехфазных цепях, если маркировка фаз отсутствует.
С помощью индикаторной отвертки
Самый простой способ проверить кабель, доступный не только электрикам, но и обычным гражданам – индикаторная отвертка. Достаточно поднести отвертку такого типа к проводам внутри жилы, проводов типа фаза, ноль и сразу всё станет понятным.
Если при прикосновении к проводу лампочка, которая расположена на отвертке, загорается, этот провод – фаза, и с ним нужно быть осторожным.
Если же индикатор не загорелся при прикосновении отверткой к проводу, это обозначает, что данный проводник – нуль.
При помощи контрольной лампы
Под рукой нет тестера или индикаторной отвертки?
Не проблема – можно сделать контрольную лампу для проверки кабелей.
При этом вам не потребуется много инструментов и расходников – достаточно рабочей лампы накаливания с патроном и двух отрезков многожильного провода.
Длина их должна быть примерно 50 сантиметров.
Подсоедините жилы в разъемы патрона, один свободный конец провода поднесите к металлу, вторым прикоснитесь к проверяемому проводу.
При попадании на фазу лампочка загорится.
Применяя тестер
Если у вас имеется тестер или мультиметр, то проверка значительно упрощается. Прочтите инструкцию к прибору и используйте его в соответствии с указаниями.
Принцип прост – при прикосновении щупа к проводу на дисплее отображаются данные, которые позволяют понять, какой провод перед нами.
Если это фаза, то на дисплее обязательно отразятся показания.
Если вы прикоснулись щупом к нолю, то на дисплее не отобразится ничего, или потенциал будет, но незначительный.
Расцветка проводов плюс и минус в сетях постоянного напряжения
Теперь рассмотрим то, как будут обозначаться провода в сетях с постоянным напряжением.
Для них есть иной стандарт, поэтому просто так понять, какой провод это плюс и минус, без подготовки не получится.
Основной особенностью сетей постоянного тока то, что в них только 2 провода, а не три или иное количество (в зависимости от жилы).
Поэтому в сети существуют только положительная и отрицательная шины.
Предусмотренная для них окрасочная маркировка содержит следующие указания: провода и шины с положительным зарядом окрашиваются в красный цвет.
Провода, имеющие отрицательный заряд и соответствующие им шины окрашиваются в противоположный, синий цвет.
Проверка правильности подключения без соблюдения маркировки
Соблюдение цветовой маркировки в процессе подключения необходимо.
Это можно сделать при помощи нескольких основных способов, при которых обозначение окраски не играет особой роли.
Главное — электропроводка в свободном доступе, наличие нескольких инструментов для проверки назначение кабелей, изоленты, термоусадочных трубок, кембрики.
С помощью мультиметра
Если в сетях постоянного тока с двумя проводами сразу понятно, что красный цвет это плюс, то если в сети встречается трехжильный провод, необходимо проводить дополнительную проверку.
Мультиметр нужен для проверки кабелей с тремя проводами. Перед применением устройства внимательно изучите его инструкцию — проверьте правильность подключения щупов, переведите в аппарат в режим постоянного напряжения. При использовании аппарата, в котором можно применить ручные настройки, используйте их, если в этом есть необходимость.
После этого прикоснитесь щупами к проверяемым контактам и следите за показаниями на экране.
Если вами в процессе подключения прибора была допущена ошибка, то на экране рядом с показаниями отобразится минус.
Вы поймете, что полюса перепутаны.
Использование светодиода
Для проверки сети с постоянным напряжением можно задействовать светодиод. Для этого найдите или приобретите светодиод нужного размера.
Принцип работы прост — при прикосновении светодиода к поверхности, по которой проходит ток, он загорается.
Свечение зависит от качества светодиода.
Так работают все индикаторные отвертки — в их ручку вмонтирован светодиод.
Если такой отвертки или тестера под рукой нет, обычный светодиод станет решением проблемы.
Цвета изоляции электропроводки
Определенные предписания действуют и в отношении проводов, используемых в электропроводке. Цветовое обозначение важно для электромонтера и всех остальных, кто вынужден работать с сетями под напряжением.
Приведем в пример трансформаторы. Как правило, там сеть из трех фаз. При этом каждая фаза имеет свое обозначение цветом. Именно в отношении трех фаз электрики Применяют сокращение ЖЗК, ведь так проще всего запомнить расположение.
В трехфазной сети каждая фаза имеет собственный цвет изоляции — желтый, зелений и красный.
Первый цвет присваивается фазе А, второй — фазе В, третий — фазе С.
Такое правило применимо к сетям переменного тока мощностью в 220 В.
Для работы сетей 380 В используется иное окрашивание.
Обычно маркировка проводов следующая:
- А — белого цвета;
- В — черного цвета;
- С — красного цвета.
У провода типа земля и нулевого провода цветовое обозначение остается прежним — это желто-зелений и синий цвет.
Цвет проводов типа фаза может меняться и иметь иной оттенок, но в отношении проводов ноль и земля всегда соблюдают установленные требования.
Буквенное обозначение
Для дополнительной безопасности при создании и эксплуатации электрических сетей к кабелям и проводам помимо цветовой применяется еще и буквенная маркировка.
Она стандартная:
- N для рабочего ноля в сети;
- PE используется при обозначении нулевого защитного проводника;
- L — маркировка, по которой можно опознать фазу.
- PEN — защитный совмещенный с нулевым
Если вам недостаточно окрашивания или оно не применено к тем проводам, что используются вами для создания электросети в жилом, коммерческом, промышленном здании, проверьте, есть ли на проводах буквенное обозначение.
Его присутствие может заметно облегчить монтаж электрооборудования, электросети, ее восстановление.
Обычно буквенная маркировка и цветная наносятся и применяются с цветной одновременно.
Ищите букву рядом с концом провода.
При этом соблюдайте технику безопасности — рассматриваемый провод не должен быть подключен к сети, иначе есть риск того, что электричество пройдет по нему и нанесет вам вред.
Дополнительная маркировка проводов
Стандартная цветовая маркировка используемых проводов — не единственное средство идентификации, что может делать производитель для своей продукции.
Помимо кода с типом кабеля на поверхности его изоляции может быть нанесена надпись, указывающая значение ситуаций применения, материал, максимальное напряжение, сила тока, температурный режим.
Отличия маркировки кабельной продукции в разных странах
Применимая в России Правила устройства электроустановок (ПУЭ) окраска проводов в сети по цветам может отличаться от требований, установленных в иных странах.
Стандартные для России правила маркировки кабелей успешно применяются странами Евросоюза.
Однако государства, которые не входят в Евросоюз, определяют иные правила для того, чтобы маркировать продукцию в этой области.
Базовые расцветки для маркировки электропроводов в государствах вне Евросоюза:
- нулевой провод обозначается белым, серым, черным цветами;
- цвет заземления желтый или зеленый, что немного напоминает российские требования.
По правилам некоторых государств в качестве провода заземления может быть металл без защитной оболочки.
Представленные сведения из статьи позволят вам эффективно ремонтировать или устанавливать электросеть.
При монтаже и проверке электропроводов не забывайте об защите от ударов электротоком.
Полное руководство по цветовым кодам электропроводки
Знание своих цветов является ключом к тому, чтобы стать успешным электриком. Цветовые коды и символы — это способ понять, какие цвета используются и что они означают. Без этих знаний вы можете вызвать пожар, подключив что-то неправильно, или повредить прибор, подключив не тот шнур.
Знание цветовых кодов электропроводки применимо не только к электрикам. Это также применимо к тем, кто покупает электротовары. Так что всякий раз, когда вы размещаете заказ на компоненты, которые будут использоваться в электропроводке, будет хорошо запомнить коды.
Это руководство научит вас всему, что вам нужно знать об электрических проводах и их работе, а также даст несколько советов по цветовой маркировке, которые вы должны запомнить. Прочитав это, вы сможете подключить что угодно, не делая ошибок.
Содержание
Типы проводов, используемых для электропроводки проводов, используемых в электропроводке .
Оттуда вы будете знать, какой цвет представляет какой цвет.
Горячая проволока
Горячая проволока обозначает проводник, который обеспечивает постоянный ток к нагрузке. Он используется для освещения, например, когда в цепь включена лампочка накаливания.
Тот факт, что они являются токоведущими проводами, означает, что с ними следует обращаться с максимальной осторожностью и предосторожностями.
Провод под напряжением
Провод под напряжением обычно используется для передачи тока в цепи переменного тока. Это также тип провода, в котором электрический ток используется в качестве источника питания для других электрических устройств, таких как двигатели, освещение и бытовые приборы.
Как правило, вы должны использовать этот тип провода для подключения ваших электрических устройств, подключенных к розетке, в то время как вы должны использовать провода под напряжением для подключения розеток или выключателей.
Заземляющий провод
Заземляющий провод также известен как токопроводящий заземляющий провод.
Он используется для соединения электрических устройств с землей и может быть как металлическим, так и неметаллическим. Основной целью использования заземляющего провода является устранение любой возможности поражения электрическим током при подключении электрических устройств и компонентов.
Он также служит для электрического заземления цепей и компонентов.
Нейтральный провод
Нейтральный провод предназначен для передачи электрического тока обратно к источнику.
В цепи переменного тока нейтральный провод подключается к источнику электричества и используется как обратный путь для электрического тока.
В цепи постоянного тока нейтральные провода используются для соединения источника электроэнергии с аккумуляторной батареей.
Различные цветовые коды проводки и их значение
Вернемся к основной теме. Давайте рассмотрим различные цветовые коды проводки и их значение.
Коричневый = провод под напряжением
Это провод под напряжением в кабеле, образующем цепь.
Черный = нейтральный провод
Этот провод не несет тока, но используется для заземления других проводов.
Синий или Синий и Белый = нейтральный провод: провод без тока, который используется для заземления некоторых других проводов.
Зеленый = провод заземления: Это оголенный медный провод, обеспечивающий точку подключения для заземления. Его не следует путать с зеленым, который указывает на заземление, например, электрический прибор с внутренним заземлением.
Желтый: Это также используется для обозначения земли или земли.
Белый = провод питания: Это провод, который передает ток от источника питания к устройству.
Зеленый и белый = провода заземления: Это оголенные медные провода, по которым проходит ток от источника питания к земле.
Красный = горячий провод: По этому проводу проходит ток от основного источника питания к устройству.
Цветовые коды проводки для Великобритании
Вы, наверное, думаете, что цветовые коды для проводки универсальны. На самом деле правила различаются в зависимости от географического региона.
Цветовые коды проводки для Великобритании отличаются от цветовых кодов для рынка США. Итак, было бы хорошо определить эти два региона всякий раз, когда мы обсуждаем эту тему.
Цветовые коды проводки в Великобритании были согласованы в 2006 году. Они известны как BS 7671. Система основана на данных Европейского комитета по стандартизации (CENELEC).
Цветовые коды используются во всех странах ЕС. Так что, если вы покупаете электротовары в какой-либо стране, будет хорошо, прежде чем покупать их, посмотреть на цветовые коды проводки, чтобы избежать ошибок при их установке.
Цветовые коды проводки для США
В США система цветового кодирования отличается от европейской. Цветовые коды были разработаны в конце 1940-е годы Национальным бюро стандартов (NBS).
NBS создал несколько комитетов для разработки стандарта электрических проводов и кабелей. В результате каждый комитет создал свои стандарты и опубликовал их как стандарты NBS.
Со временем эти стандарты были приняты в качестве национальных стандартов. Первым был NEMA-001 в 1949 году, затем NEMA-002 в 1950 году и так далее.
Национальный электротехнический кодекс был принят в 1954 году, чтобы помочь стандартизировать эти национальные стандарты в единый код для всех электротехнических изделий, продаваемых в Соединенных Штатах. Он также известен как NEC Table 600 или NEC 600 Series.
Цветовой код США отличается от цветового кода Великобритании. Таким образом, когда вы покупаете провода и другие электрические компоненты, очень важно не перепутать цветовые коды проводки Великобритании и США.
Цвета трехфазной проводки в Великобритании
Цвета электропроводки также определяются по фазам. Например, в Великобритании у нас есть трехфазная проводка, цвета которой могут отличаться от обычных кодов Великобритании.
Цвета следующие:
-Синий = Нейтральный
-Красный = Живой (горячий) провод 3-х фазной цепи.
-Желтый = провод заземления трехфазной цепи.
-Зеленый = провод питания трехфазной цепи.
Европейские (IEC) цветовые коды проводов
Также важно знать европейский цветовой код, широко известный как IEC электрические цветовые коды. Коды IEC были введены в 2010 году и аналогичны европейским цветовым кодам.
Канадские цветовые коды
Помимо американских и европейских, у нас также есть канадские цветовые коды электропроводки. Они очень похожи на американские коды проводки, так что путаться не стоит.
На изображении ниже показаны различные цветовые коды электропроводки для разных регионов/стран.
Значение цветовых кодов электропроводки
Имеют ли значение цвета электропроводки? Вы можете спросить.
Независимо от того, являетесь ли вы покупателем или электриком, вас должны волновать цвета, используемые в вашей электропроводке.
Вот основные причины, по которым эти цветовые коды имеют значение:
Безопасность
Цвета электропроводки могут представлять угрозу безопасности. Например, вы можете не знать, что красный провод находится под напряжением и его нельзя трогать. Это жизненно важно, поскольку мы не можем недооценивать опасности, связанные с обращением с электричеством. Чем безопаснее вы находитесь, тем лучше.
Установка и техническое обслуживание
Электромонтаж должен выполняться четко и точно. Все компоненты и провода должны быть установлены на свои законные места. И именно здесь проявляется важность цветового кода. Цветовые коды используются для обозначения того, какие провода горячие, а какие нейтральные. Это помогает электрикам при установке и техническом обслуживании.
Электрическая изоляция
В большинстве случаев электрическая изоляция служит для защиты проводов и связанных с ними компонентов от физических и электрических повреждений.
Цветовые коды помогают в электрической изоляции, например, кондиционеры. Пользователи могут идентифицировать провода, которые несут электричество в комнату, чтобы гарантировать, что все приборы не будут затронуты неисправным устройством.
Инструкции
Вы инструктор, обучающий студентов-электротехников? Цветовые коды могут иметь жизненно важное значение в вашей сфере деятельности. Они облегчат ваш учебный процесс.
Цветовые коды также помогают в инструкциях для домовладельцев и электриков, которые могут впервые устанавливать электрическое устройство или прибор.
Эстетика и организация
Цветовые коды помогают в эстетике. Пользователи могут использовать цветовые коды для организации своих проводов и поддержания их в чистоте и порядке. Имейте в виду, что некоторые электрические цепи состоят из сложной проводки. В некоторых вам придется иметь дело с многочисленными проводами. Использование разных цветов улучшит номинальную стоимость поля и сделает его организованным.
Соответствие стандартам электропроводки
Вот и все. Инженеры и электрики всегда требуются
Цветовые коды позволяют пользователям соблюдать стандарты электропроводки. Есть некий стандарт, регламентирующий цветовую маркировку проводов.
Заключение
Я надеюсь, что вы понимаете важность цветовых кодов электропроводки на данном этапе. Если у вас есть какие-либо вопросы или опасения, рассмотрите возможность получения полной информации от опытных технических специалистов.
В противном случае мы в ICRFQ поможем вам найти лучшие электрические компоненты в Китае.
Если вы хотите найти больше дистрибьюторов электронных компонентов, ознакомьтесь со следующими статьями:
Дистрибьюторы электронных компонентов в США
Дистрибьюторы электронных компонентов в Великобритании
Дистрибьюторы электронных компонентов в Китае
Дистрибьюторы электронных компонентов в Индии
900 02 Дистрибьюторы электронных компонентов в СингапуреДистрибьюторы электронных компонентов в Малайзии
Дистрибьюторы электронных компонентов во Вьетнаме
Дистрибьюторы электронных компонентов в Южной Корее
Дистрибьюторы электронных компонентов в Тайване
Дистрибьюторы электронных компонентов в Гонконге
Краткое руководство по цветовым кодам электрических проводов

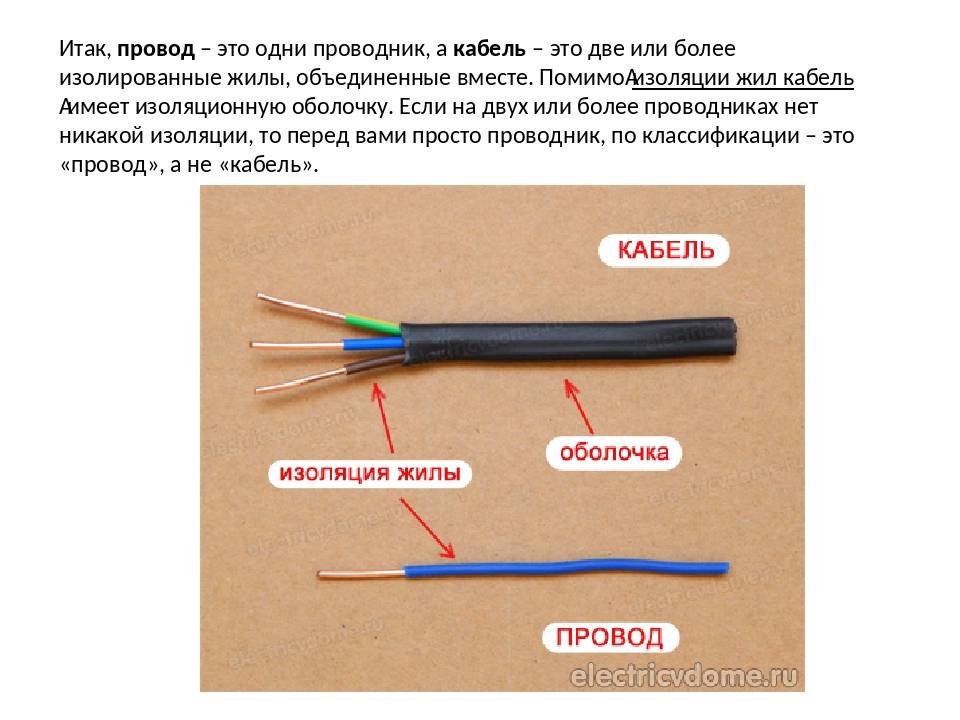

Электрические провода отличаются многими деталями, включая тип провода, материал, толщину, количество проводов в кабеле, тип и толщина изоляции и т.
д.
При построении электрической системы очень важно следовать схеме/схеме электроустановки — чтобы различать провода в электрических системах, провода бывают разных цветов и знание того, какой цвет куда идет, имеет первостепенное значение.
Опубликовано: 6 августа 2022 г.
Стандарты цветовой маркировки электрических проводов различаются в разных странах. Как всегда, если вы не уверены, наймите местного сертифицированного электрика (или компанию), чтобы помочь вам с проводкой — лучше перестраховаться, чем потом сожалеть.
Эта статья посвящена цветовым кодам электропроводки США.
Питание постоянного тока (постоянный ток) Цветовые кодыЭлектричество постоянного тока обычно используется в автомобильной, морской и солнечной промышленности. Многие люди уже видели соединительные кабели и знают, что красный — положительный, а черный — отрицательный.
Поскольку в большинстве автомобилей отрицательный вывод аккумуляторной батареи подключен к шасси, «минус» и «общая земля» совпадают.
Однако во многих приложениях постоянного тока есть также специальные провода для «общего заземления», которые обычно белого или серого цвета. Таким образом, в приложениях постоянного тока цвета проводов следующие:
- Положительный (не общий): красный,
- Минус (не общий): черный,
- Общая земля: белый или серый.
Опять же, белый или серый провод (общая земля) не используется в соединительных кабелях, зарядных устройствах 12 В и подобных устройствах, поскольку порт отрицательной клеммы аккумулятора подключен к шасси автомобиля и выступает в качестве общего заземления.
120/208/240 В переменного тока (переменного тока) Питание Цветовые коды
120 В переменного тока, 208 В переменного тока и 240 В переменного тока обычно используются в жилых помещениях и офисах. Цвета проводов для этих напряжений следующие:
- Фаза 1: Черный,
- Фаза 2: Красный,
- Фаза 3: Синий,
- Нейтральный: белый,
- Заземление: оголенный провод, зеленый или зеленый с желтыми полосами.
277/480 В переменного тока (переменного тока) Питание Цветовые коды
277 В переменного тока и 480 В переменного тока обычно используются в промышленности. Цвета проводов для этих напряжений следующие:
- Фаза 1: Коричневый,
- Фаза 2: оранжевый,
- Фаза 3: желтый,
- Нейтральный: Серый,
- Заземление: оголенный провод, зеленый или зеленый с желтыми полосами.
Как видно, фазы электропроводки 120/208/240 В переменного тока и проводки 277/480 В переменного тока НЕ имеют общего цвета, кроме «ЗЕМЛИ» — это очень важно, так как беглый взгляд на проводку говорит человеку достаточно информация об используемых напряжениях и фазах, что значительно повышает безопасность.
Примечание: Опять же, если вы не уверены, наймите профессионального электрика (или компанию). Кроме того, всегда проверяйте, есть ли напряжение в сети, находятся ли электрические выключатели в положении «Выкл.
