Какой буквой обозначается фаза в электричестве: Буквенное обозначение фазы и нуля в электрике

Опубликовано

Содержание

Какими буквами обозначается фаза и ноль

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

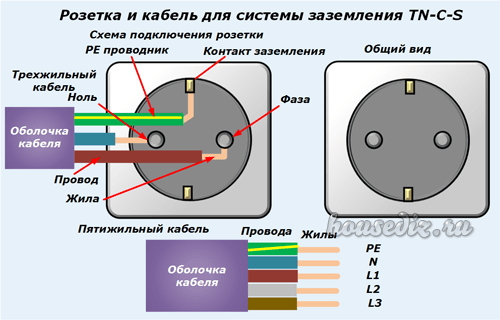

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т. п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Обозначения фазы и нуля в электрике

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

L И N В ЭЛЕКТРИЧЕСТВЕ!

Соответственно, обозначение L обозначает клеммы и контактные разъемы, предназначенные для подключения фазного провода. В трехфазной системе буквенно-цифровая идентификация (обозначение) фазных проводников – “L1”, “L2” и “L3”.

Содержание

Введите OK

Каждый раз, когда вы пытаетесь подключить люстру или бра, светильник или датчик движения, плиту или вытяжной вентилятор, термостат для подогрева пола или блок питания для светодиодной ленты, или любой другой электроприбор, вы можете увидеть следующие маркировки рядом с клеммами подключения – L и N.
Давайте узнаем, что означают маркировки L и N в электротехнике.

Как вы можете догадаться, это не случайные символы, каждый из них имеет конкретное значение и служит руководством по правильному подключению электрического устройства к сети.

“L” – Обозначение пришло из английского языка и происходит от первой буквы слова “Line”, общего названия фазного провода. Если вам удобнее, вы также можете использовать термины Lead или Live.

Соответственно, обозначение L обозначает клеммы и контактные соединения, предназначенные для подключения фазного провода. В трехфазных сетях буквенно-цифровое обозначение (обозначение) фазных проводников – “L1”, “L2” и “L3”.

Согласно современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), цвета фазных проводников – коричневый или черный. Однако часто встречаются провода белого, розового, серого или другого цвета, а не синего, бело-голубого, сине-голубого, бело-голубого или желто-зеленого.

“N” – это обозначение, образованное из первой буквы слова Neutral – разговорное название нейтрального рабочего проводника, в России чаще называемого просто нейтральным проводником или кратко – Null (ноль). Таким образом, английское слово Null является подходящим, мы можем следовать ему.

Обозначение N в электротехнике относится к клеммам и контактным соединениям для подключения рабочего/нейтрального проводника. Это относится как к однофазным, так и к трехфазным сетям.

Цвета проводов, используемых для обозначения нейтрального проводника (нейтраль, ноль, нейтральный рабочий проводник) – строго синий (сине-голубой) или бело-голубой (бело-голубой).

Если говорить об обозначениях L и N в электротехнике, то следует упомянуть и символ – , который также почти всегда встречается в сочетании с этими двумя обозначениями. Этот символ обозначает клеммы, зажимы или контактные соединения для защитного проводника PE (Protective Earthing), также известного как нейтральный защитный проводник, земля, заземление.

Общепринятое цветовое обозначение защитного проводника – желто-зеленый. Эти два цвета предназначены только для заземляющих проводников и не используются в маркировке фазных и нулевых проводников.

На электрических схемах фаза обозначается латинской буквой L. … Если кабель предназначен для подключения трех фаз, фазные проводники маркируются буквой L и цифрой. Например, L1, L2, L3 используются для создания схемы трехфазной сети 380 В.

Проводник может быть обозначен как “PE”. Вы также можете увидеть зелено-желтые провода с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, соединенное с нейтральным проводником.

Если речь идет о трехфазных сетях (например, на трансформаторах), то здесь все три фазы имеют свой индивидуальный цвет: фаза A – желтый, B – зеленый, C – красный. Ноль, как обычно, синий, а земля – желто-зеленая. В кабеле 380 В проводник А – белый, В – черный и С – красный.

Особое внимание следует уделить PEN-проводникам с подключенными заземляющим и нейтральным проводниками. Этот тип подключения все еще часто можно встретить в старых зданиях, где электрификация была проведена в соответствии с устаревшими нормами и до сих пор не обновлена. При правильной прокладке кабеля использовалась синяя изоляция, а на концах и в местах соединений были установлены желто-зеленые гильзы. Однако можно встретить с цветом заземления (нейтрального заземления) ровно наоборот – зелено-желтый с синими кончиками.

Цвет провода заземления

С 01/01/2011 цвет заземляющего (или нейтрального) проводника может быть только желто-зеленым. Такая цветовая маркировка проводников соблюдается и при составлении схем, в которых такие проводники подписываются латинскими буквами PE. Не всегда один из проводников в кабеле окрашивается для заземления – обычно это делается при наличии трех, пяти или более проводников в кабеле.

Отдельно следует рассмотреть PEN-проводники с комбинацией “земли” и “нейтрали”. Этот тип подключения все еще часто можно встретить в старых зданиях, где электрификация была проведена в соответствии с устаревшими правилами и до сих пор не обновлена. При правильной прокладке кабеля использовалась синяя изоляция, а на концах и в местах соединений были установлены желто-зеленые гильзы. Однако можно встретить и противоположный цвет заземляющего проводника (нейтральное заземление) – зелено-желтый с синими окончаниями.

Защитное заземление обязательно в жилых и промышленных установках и регламентируется ПУЭ и ГОСТ 18714-81. Нулевой заземляющий проводник должен иметь минимально возможное сопротивление, то же самое относится и к контуру заземления. Если все монтажные работы выполнены правильно, заземление станет надежной защитой жизни и здоровья человека в случае аварии на линии электропередачи. Поэтому правильная маркировка кабелей для заземления имеет решающее значение, а заземление вообще не должно использоваться. Во всех новых домах проводка выполняется в соответствии с новыми правилами, а старые дома выстраиваются в очередь на замену.

Сначала рассмотрим схему подключения одного кнопочного выключателя, так как она проще и чаще встречается.

Маркировка L и N в электрике: типы проводов, их характеристики

Производители бытовой техники во всем мире используют цветовой код для монтажных проводов при установке своих приборов. Это электрическое обозначение L и N. Благодаря характерной окраске технический специалист может быстро определить, какой провод является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от питания.

Специальные кабели необходимы для подключения электроприборов и монтажа различных систем. Они изготавливаются из алюминия или меди. Эти материалы очень хорошо проводят электричество.

Важно! Алюминиевые проводники можно соединять только с алюминиевыми проводниками. Они реактивны. Если их соединить с медью, то цепь передачи тока будет быстро разрушена. Алюминиевые кабели обычно соединяются с помощью гаек и болтов. Медные проводники соединяются с помощью зажима. Стоит отметить, что последний тип проводника имеет существенный недостаток – он быстро окисляется при контакте с воздухом.

Совет на случай прекращения тока в месте окисления: для восстановления питания изолируйте провод от внешних воздействий электроизоляционной лентой.

Классификация проводов

Провод – это один неизолированный провод или один или несколько изолированных проводов. Второй тип проволоки покрыт специальным неметаллическим покрытием. Он может быть обмотан изоляционной лентой или оплетен волокнистым материалом. Неизолированные проводники не имеют защитного покрытия. Они используются при строительстве линий электропередач.

Исходя из вышесказанного, мы пришли к выводу, что провода могут быть:

  • защищенный;
  • незащищенным;
  • питающие проводники;
  • монтажные провода.

Они должны использоваться только в соответствии с их назначением. Малейшее отклонение от эксплуатационных требований приводит к повреждению электросети. Короткое замыкание может привести к пожару.

Маркировка фазных, нулевых и заземляющих проводников

Изолированные кабели используются для прокладки бытовых и промышленных электрических сетей. Они состоят из нескольких токопроводящих жил. Каждая жила окрашена соответствующим образом. Маркировка LO, L, N в электротехнике помогает сократить время монтажа и возможный ремонт.

Описанные ниже обозначения L и N полностью соответствуют ГОСТ Р 50462 и используются в электроустановках до 1000 вольт. У них есть немые нейтралы.

Эта группа охватывает электрооборудование всех жилых, административных и деловых зданий.

Какие цвета фаз L, нуля, N и заземления должны соблюдаться при монтаже электроустановок? Давайте узнаем.

Фазные проводники

В сети переменного тока есть проводники, которые находятся под напряжением. Они известны как фазные проводники. В английском языке термин “phase” означает “линия”, “активный провод” или “провод под напряжением”.

Прикосновение к неизолированному фазному проводу может привести к серьезным ожогам или даже смерти. Что означают маркировки L и N в электротехнике? Фазные проводники обозначаются на электрических схемах латинской буквой “L”, а в многожильных кабелях изоляция фазных проводников окрашивается в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Совет! Если по какой-либо причине электрик сомневается в достоверности информации о цветовой маркировке проводников кабеля, используйте индикатор низкого напряжения для определения проводника под напряжением.

Нулевые проводники

Эти электрические проводники делятся на три категории:

  • нейтральные рабочие проводники.
  • нейтральные защитные (заземляющие) проводники.
  • нейтральные проводники, сочетающие в себе защитные и рабочие функции.

Каково обозначение проводников L и N в электрических цепях? Нейтральный проводник сети или рабочий нейтральный проводник обозначается на электрических схемах латинской буквой “N”. Нулевые жилы кабелей окрашиваются следующим образом:

  • синего цвета по всей длине без дополнительной цветовой маркировки;
  • синий по всей длине проводника без дополнительной пигментации.

Что означают L, N и PE в электротехнике? PE (N-RE) – это нейтральный защитный проводник, который окрашен чередующимися желтыми и зелеными линиями по всей длине входящего кабеля.

Третья категория нулевых проводников (REN-проводники), которые сочетают в себе рабочие и защитные функции, имеют цветовую маркировку в электротехнике (L и N). Провода имеют синий цвет с желто-зелеными полосками на концах и в местах соединения.

Необходимо проверить маркировку

Маркировка LO, L, N в электроустановке является важной деталью. Как проверить правильность цветового кода? Для этого используйте отвертку.

Чтобы определить, какой провод является фазным, а какой – нулевым, используйте отвертку, прикоснувшись кончиком отвертки к неизолированной части провода. Если светодиод загорается, значит, фазный провод был затронут. Если вы прикоснетесь отверткой к нейтральному проводу, вы не увидите светового эффекта.

Важность цветовой маркировки проводов и строгое соблюдение правил их использования значительно сократит время монтажа и поиска неисправностей в электроустановках, в то время как игнорирование этих элементарных требований приведет к опасности для здоровья.

В бытовой электропроводке обычно прокладывается трехжильный кабель, причем каждый провод имеет свой цвет. Нейтральный проводник (N) имеет синий цвет, иногда красный. Защитный проводник (PE) имеет желто-зеленый цвет. Фаза (L) – может быть белой, черной или коричневой.

Для начала объясним, что такое фазный, нейтральный и заземляющий провода. Фазный провод – это проводник, по которому ток течет к потребителю. Поэтому нейтральный проводник обеспечивает протекание электрического тока в направлении, противоположном направлению нейтрального проводника.

Фаза (разговорное) – проводник, по которому подается переменный электрический ток относительно другого общего проводника – заземленного, нейтрального, соединенного с землей, корпуса электроприбора (генератора, электрического трансформатора и т.д., см. “Электрические цепи в быту”).

Бытовые и промышленные электрические соединения выполняются с помощью изолированных кабелей с токопроводящими жилами внутри. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначения “l” и “n” в электротехнике в электротехнике может на порядок ускорить монтажные и ремонтные работы.

Маркировка заземления – PE

В дополнение к маркировке фазы и нейтрали в электротехнике также используется специальная буква PE (Protective Earthing) для обозначения заземляющего проводника. Как правило, они всегда включаются в кабель вместе с нулевым и фазным проводниками. Контакты и клеммы, предназначенные для подключения к заземленному нейтральному проводнику, также маркируются таким же образом.

Для удобства монтажа проводники для заземления окружены желто-зеленой изоляцией. Домашнему мастеру следует помнить, что эти цвета всегда обозначают только заземляющие проводники. Желтый и зеленый цвета никогда не используются для обозначения фазы и нейтрали в электротехнике.

Опыт показывает, что общепринятые правила использования цветов изоляции и соответствующей буквенно-цифровой маркировки иногда нарушаются при организации электрических сетей в жилых домах. В таких случаях не всегда достаточно знать, как расшифровать L, N или PE.

Чтобы быть уверенным в том, что электроустановка действительно безопасна, необходимо проверить соответствие маркировки реальной ситуации. Для этого используют специальные приборы (тестеры) или подручные средства. Если у вас нет опыта в выполнении таких работ, то для вашей же безопасности лучше поручить их опытным электрикам с соответствующей квалификацией.

Электрические коды для l и n

Контрольные метки фазы и нейтрали для электрооборудования Эта маркировка была введена для того, чтобы сделать электрические сети безопасными и удобными для пользователей. Для этой цели в городе был создан специальный буквенный символ (l и n) и изоляции соответствующего цвета. Вы также найдете проводники с маркировкой PE желто-зеленого цвета: это цвет заземляющего проводника.

Кроме того, на соединительных штырях и клеммах используются одинаковые буквенные обозначения. При установке устройства достаточно подвести каждый из проводов к соответствующей клемме. Для безопасности рекомендуется проверить каждый провод тестером.

На фотографии ниже показан хороший пример маркировки L и N в электроустановке. В частности, на рисунке показаны клеммы LZM (многофункционального защитного устройства) для правильного подключения проводов.

Читайте далее:

  • Классифицируются ли помещения как влажные в соответствии с ESM?.
  • Глава 2. 7. Заземляющие устройства Приказ Минэнерго России от N 6 (издан от ) об утверждении Правил технического обслуживания электроустановок потребителей (зарегистрирован в Минюсте России N 4145).
  • Электрощиты на лестничных клетках: что должны делать сотрудники управляющих компаний – Рамблер/.
  • Самый возмутительный вопрос – заземление; Школа электриков: электротехника и электроника.
  • Система выравнивания потенциалов.
  • Полезные статьи о том, что такое приказ в электроустановках.
  • Защита при косвенном контакте; Школа для электриков: Электротехника и электроника.

что означают эти буквы, какой буквой обозначается заземление

При самостоятельном подключении электрооборудования — светильников, вентиляции, автомата пользователи могут найти буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым подведены соответствующие кабели.

Содержание

  1. Буквенное обозначение проводов
  2. L — обозначение фазы
  3. N — буква ноль
  4. PE — индекс заземления
  5. Окраска изоляционного покрытия жил
  6. Цвет жилы заземления
  7. Цветовая маркировка нулевых рабочих контактов
  8. Цвета фазных проводов
  9. Зачем нужна цветовая маркировка
  10. Нюансы ручной цветовой маркировки
  11. Особенности маркировки двухжильного провода
  12. Маркировка трехжильный провод
  13. Процедура маркировки 5-проводной системы
  14. Как маркировать совмещенные провода
  15. Окрашивание проводки как способ ускорения монтажа
  16. Требования к цвету проводки при монтаже

Надписи на проводах

Стандарты буквенно-цифрового и цветового кодирования проводов

Для бытовых и промышленных линий электропередачи используются изолированные провода с внутренними токопроводящими жилами. Изделия различаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтно-монтажные работы.

Маркировка кабелей в электроустановках напряжением до 1000 В регламентируется ГОСТ Р 50462-2009:

  • в п.6. 2.1 указывается, что нейтральная жила маркируется как Н;
  • См. пункт 6.2.2. указано, что защитный провод с заземлением обозначается как PE;
  • в разделе 6.2.12 сказано что в электрике L это фаза.

Понимание маркировки упрощает монтажные работы в коммерческих, жилых и административных зданиях.

L — обозначение фазы

Обозначение L и N в электротехнике

В сети переменного тока находится фазный проводник под напряжением. В переводе с английского слово Line означает активный проводник, линию, поэтому маркируется буквой L. Фазные жилы обязательно покрыты цветной изоляцией, так как, находясь в оголенном состоянии, они могут вызвать ожоги, травмы человека, возгорание или выход из строя различного оборудования.

N — буквенный символ ноль

Знак нулевого или нейтрального рабочего кабеля — N, от сокращения терминов нейтральный или Null. При составлении схемы таким образом отмечают клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире называется нейтральным.

PE — индекс заземления

Маркировка заземления

Если проводка заземлена, используется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично обозначаются зажимы и контакты для коммутации с заземляющим нулем.

Окраска изоляционного покрытия жил

Окрашивать заземляющие, фазные и нулевые кабели необходимо в соответствии с требованиями ПУЭ. Документ устанавливает различия в цветах для заземления в щите, а также для нуля и фазы. Понимание цветовой маркировки изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Цвет заземлителя

На территории Российской Федерации с 1 января 2011 года действует европейский стандарт IEC 60446:2007. Отмечается, что заземление имеет только желто-зеленую изоляцию. Если составляется электрическая цепь, заземление должно быть обозначено как PE.

Заземляющая жила есть только в кабелях из 3-х жил.

PEN-проводники, применяемые в старых зданиях, сочетают в себе заземляющую и нулевую жилы. Изоляционное покрытие в этом случае имеет синий цвет заземления и желто-зеленый кембрик в местах соединения и на концах провода. В некоторых случаях использовалась обратная маркировка — зелено-желтое заземление с синими наконечниками.

Заземляющая и нулевая жилы PEN-кабелей тоньше фазных жил.

Организация защитного заземления является обязательным условием создания электрической сети в жилых и производственных зданиях. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нейтральная земля должна иметь наименьшее сопротивление. Чтобы не запутаться, используйте цветовую маркировку кабелей.

Цветовая маркировка нулевых рабочих контактов

Цвет проводов в проводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются по цветам проводов. Электрические стандарты гласят, что нейтраль — это синий, голубой, сине-белый, независимо от количества проводников.

Ноль можно обозначить латинской буквой N, которая на схеме читается как минус. Причина считывания — участие нуля в замыкании электрической цепи.

Цвета фазных проводов

Фаза — это линия, находящаяся под напряжением, непреднамеренное прикосновение к которой может привести к поражению электрическим током. У начинающих мастеров часто возникают трудности с поиском троса. Фаза обозначена черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым цветом.

Буква фазы — L. Она используется, когда провода не имеют цветовой маркировки. При подключении кабеля к нескольким фазам рядом с буквой L ставится порядковый номер или латинские буквы А, В, С. Фаза также часто отмечается как плюс.

Фазовый провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Вам нужно будет прикоснуться острием к части изделия без изоляции. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорался, ноль жил.

Цветовая маркировка сокращает время на поиск нужного провода, устранение неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой маркировки

Цветовая маркировка проводов кембриком

Ручная маркировка применяется при использовании проводов одного цвета в старых зданиях. Перед началом работы составляется схема с цветовыми значениями проводников. При монтаже можно маркировать токоведущие жилы:

  • стандартный кембрик;
  • батист с термоусадкой;
  • изоляционная лента.

Правилами допускается использование специальных комплектов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТ. Это концы провода и места его подключения к шине.

Особенности маркировки двухжильного провода

Термоусадочная трубка для проводов

Если кабель уже подключен к сети, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Вам нужно будет прозвонить их мультиметром. Во избежание путаницы можно пометить электрический проводник цветом:

  • выбрать трубки с термоусадкой или изолентой для обозначения нуля и фазы;
  • работа с проводниками не по всей длине, а только в местах стыков и стыков.


Количество цветов определяется по схеме. Главное при его создании не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Допускается маркировка красным или оранжевым цветом.

Маркировка трехжильного провода

С помощью мультиметра можно определить расположение фазы, нуля и земли

Для поиска фазы, земли и нуля в трехжильном проводе целесообразно использовать мультиметр. Его ставят на режим переменного напряжения и осторожно касаются щупами фазы, затем остальных жил. Значения тестера следует записать и сравнить. В комбинации фаза-земля напряжение будет ниже, чем в комбинации фаза-ноль.

После указания линий можно делать разметку. Понять, фаза L или N, поможет соответствующий цвет. При нуле будет синий или голубой, при плюсе — любой другой.

Порядок маркировки 5-проводной системы

Электропроводка от трехфазной сети выполняется только пятижильным кабелем. Три жилы будут фазными, одна — нулевой, одна — защитным заземлением. Цветовая маркировка применяется в соответствии с нормативными требованиями. Для защиты используется желто-зеленая оплетка, для ноля — синяя или голубая, для фазы — из списка разрешенных оттенков.

Как маркировать выровненные провода

Двух- или четырехжильные кабели используются для упрощения процесса подключения. Линия защиты соединяется здесь с нейтральной. Буквенный код провода PEN, где PE означает заземление, а N означает нейтральный проводник.

По ГОСТ используется специальная цветовая маркировка. Длина выровненного кабеля будет желто-зеленой, а концы и точки подключения — синими.

Выделите основные точки проблемных зон кембриком или изолентой.

Окрашивание проводки как способ ускорения монтажа

Правильный цвет проводки ускоряет монтаж проводки

До введения в действие ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля осуществлялось при отключении управлением в момент подачи питания.

Использование цветных маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Руководствуясь оттенком кабелей, мастер не потратит много времени на проведение электричества в дом или квартиру.

Значение цветового кодирования можно рассмотреть на примере светильника. Если лампа меняется, а ноль и фаза перепутаны местами, существует риск получения травмы или смерти от поражения электрическим током. Когда в электрике обозначение L и N выполнено цветом, фаза пойдет на выключатель, а ноль — на источник света. Напряжение нейтрализуется, и можно будет прикоснуться даже к включенной лампочке.

Требования к цвету проводки при монтаже

Отключение распределительной коробки

От распределительной коробки к выключателю протянут медный провод с одной или двумя жилами. Количество ядер зависит от количества ключей на устройстве. Фаза должна обрываться, а не ноль. В процессе работы допускается использовать проводник белого цвета для питания, делая пометку на схеме.

Розетка подключена с соблюдением полярности. Рабочий ноль будет слева, фаза — справа. Земля расположена посередине устройства и зажимается клеммой.

При наличии двух кабелей одного цвета найти фазу и нейтраль можно с помощью теста, индикаторной отвертки, мультиметра.

На схеме подключения стоит указать, что означают L и N, но в электрике используется несколько из них. Однострочный показывает силовую часть — тип электроснабжения, количество фаз на одного потребителя. Здесь целесообразно на однофазной сети провести одну насечку, на трехфазной – три и указать цветом провода. Коммутационное и защитное оборудование маркируется специальными символами.

Правильная маркировка и цветовая маркировка проводов обеспечивает качество монтажа и обслуживания линии. Маркировка в соответствии с международными требованиями позволяет электрикам и домашним мастерам ориентироваться на схеме.

Что означает RST

RST означает эталонный, вторичный и третичный. Люди также используют UVW, XYZ или ABC для трехфазных систем. Для клеммных выводов буквы U, V, W обозначают головку катушки, а буквы X, Y и Z обозначают конец катушки.

Трехфазные системы используются для передачи высокой мощности в здания и могут питать большие электродвигатели. Проводка устроена таким образом, чтобы мощность, потребляемая от каждой фазы, была одинаковой.

Что означает RST?

R-S-T — это общее обозначение трех фаз системы подачи. Затем U-V-W и X-Y-Z использовались для обозначения соединений с обмотками двигателей, генераторов и т. д. Отдельные обмотки имели обозначения U-X, V-Y и W-Z.

Например, в конструкции генератора, соединенного звездой, X, Y и Z будут соединены вместе для получения нейтральной точки, а фазы R, S и T будут подаваться от клемм обмотки U, V и W.

A-B-C, R-S-T или U-V-W

МЭК установил метод распознавания соединений трехфазной обмотки. Предыдущее — это то, как используются буквы и цифры. Клеммы высокого напряжения (HV) обозначаются прописными буквами, такими как A-B-C, R-Y-B, U-V-W, L1-L2-L3.

Клеммы низкого напряжения (LV) обозначаются строчными буквами, такими как a-b-c, r-y-b, u-v-w, l1-l2-l3. Каждая обмотка имеет 1 в начале и 2 в конце. Использование букв и цифр зависит от страны; общие рекомендации см. в таблице ниже:

902 10
Географический район Используемые буквы и цифры
США L1 L2 L3 или 1 2 3
Европа U V W или R S T
UK R Y B или A B C

U-V (без W)

В однофазной системе U и V (без W) обозначают мощность, если она связана с частью оборудования, например двигателем . Входящие в очередь обозначаются буквами L1, L2 и L3. Итак, если это однофазная система, требуются L1 и L2.

Цвет проводки

Функция Этикетка Новый цвет IEC Старый цвет IEC
Линия, одна фаза L коричневый коричневый или черный
Линия, 3 фазы L1 коричневый коричневый или черный
Линия, 3 фазы L2 коричневый коричневый или черный
Линия, 3 фазы L3 серый коричневый или черный

Система фаз 9 0041

Трехфазная система состоит из четырех проводов: трех токо- несущие жилы и одна нейтраль. Площадь поперечного сечения нейтрального проводника составляет половину жилы под напряжением. Ток в нейтральном проводе равен сумме линейных токов трех проводов и, следовательно, равен 3-кратной составляющей тока нулевой последовательности фаз.

Трехфазная система имеет различные преимущества, в том числе тот факт, что для нее требуется меньше проводников, чем для однофазной системы. Он также обеспечивает постоянное питание нагрузки. Трехфазная система более эффективна и имеет меньшие потери.

Типы соединений в трехфазной системе

Трехфазные системы соединяются двумя способами: соединением в звезду и соединением в треугольник. Их подробное объяснение приведено здесь.

Соединение звездой

Соединение звездой требует использования четырех проводов, трехфазных проводников и одного нейтрального проводника. Поскольку он имеет нейтральную точку, эта форма соединения в основном используется для передачи на большие расстояния. Нейтральная точка проводит несбалансированный ток на землю, возвращая систему в равновесие.

Трехфазные системы, соединенные звездой, производят два отдельных напряжения, 230 В и 440 В. Напряжение между одной фазой и нейтралью составляет 230 вольт, а напряжение между двумя фазами составляет 440 вольт.

Соединение треугольником

В соединении треугольником три провода, нейтральная точка отсутствует. Линейное напряжение при соединении треугольником равно фазному напряжению. Метод соединения треугольником или сеткой (Δ) также известен как трехфазная трехпроводная система (3-Phase 3 Wire) и является наиболее популярной системой для передачи электроэнергии переменного тока.

1-фазное и 3-фазное питание

Питание подается на однофазный источник питания по двум проводам, известным как фаза и нейтраль. Питание подается по трем проводам в трехфазном источнике питания (четыре провода, если включен нейтральный провод). Однофазное питание имеет напряжение 230 В, а трехфазное питание имеет значение 415 В.

Для однофазного питания требуется больше проводов, чем для трехфазного, для того же количества электроэнергии. КПД трехфазного источника питания намного лучше, чем у однофазного источника питания, как и возможности передачи энергии. Общая сложность сети ниже, чем у четырехпроводной трехфазной сети.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
