Каркас из металлопрофиля под гипсокартон

Читайте в статье:

  • Виды и типы металлического профиля
  • Как рассчитать материалы для каркаса на потолок
  • Способы крепления
  • Пошаговая инструкция

Основная задача, или как думают многие, проблема – это как правильно сделать каркас из металлопрофиля под гипсокартон, чтобы получился в итоге красивый потолок. На самом же деле – все гораздо проще чем вы думаете.

Гипсокартон, а точнее его использование считается самым простым и наиболее быстрым способом выровнять поверхность не только стен, но и потолков. С помощью гипсокартона можно также делать различные перегородки, арки и т. д. которые не являются несущей конструкцией. Из данного материала можно осуществить любые дизайнерские задумки – насколько у вас хватит фантазии.

Копания Knauf разработала комплектующие металлопрофиля универсальных размеров и типов для различного варианта облицовки. Каркас для потолка делается можно сказать легко, вспомните в детстве конструктор – все по тому же принципу.

Виды и типы металлического профиля

Так как гипсокартон является широко-профильным материалом, то с его помощью можно сделать облицовку не только потолков, стен, фасадов, а так же и полов.
Каркасная система из металлопрофиля по своей типологии бывает разной:

  • по способу крепежа;
  • в зависимости от назначения.

Разработано более восьми вариантов металлического профиля, который в основном делится на:

  • соединительные профиля;
  • направляющие профиля.

Направляющие профиля ПН 28/27 бывают разных размеров, однако имеют одинаковые края, которые дают возможность вставлять другой профиль и надежно закрепить оба между собой.

У соединительных профилей ПП 60/27 имеется край, кромка которого загнута. Это дает дополнительную прочность и жесткость в случае деформации. Посмотрите дополнительную информацию, про виды и назначение металлических профилей.

Если при обшивке потолка используется деревянный каркас, то необходимо бруски соединять между собой довольно жестко и этому нужно научиться.

Кроме направляющих есть множество соединительных элементов, с помощью которых возможно собрать на потолке каркас из металлопрофиля в несколько уровней:

  • соединители;
  • пресс-шайбы имеющие бур;
  • подвесы с зажимом и без зажима;
  • удлинители.

С их помощью можно получить конечный вариант потолка в несколько уровней. Однако для этого потребуется уже не только фантазия, но и кое-какие профессиональные навыки. Не стоит бояться трудностей – их нужно научиться преодолевать и ваш потолок из гипсокартона будет украшать вашу квартиру и радовать вас долгие годы.

Как рассчитать материалы для каркаса на потолок

Не важно что вы делаете навесной потолок из гипсокартона, или же натяжной потолок – все начинается с первого шага – проекта потолка. Cамым важным будет являться чертеж всего потолочного каркаса, где будут указаны необходимые элементы: начиная от соединительных и заканчивая количеством металлопрофиля.

Знайте, что подвесная конструкция натяжного потолка отличается от гипсокартонных потолков. Но это совершенно не мешает их объединению. Для этого делается каркас из металлопрофиля в два уровня, который должен в себе сочетать элементы конструкции двух потолков. Таким образом можно сделать парящий потолок.

Важно! При создании каркаса для многоуровневого потолка, будьте аккуратны и помните, что данный потолок значительно уменьшит высоту помещения. Такие потолки могут смотреться слишком громоздкими и психологически давить на вас.

Приступим к расчетам каркаса из металлопрофиля для потолка:

  • Измерить периметр вашего помещения. Это получится длина вашего направляющего профиля марки ППН 28/27. Берем по длине чуть больше, так как неровность стен это уже нормальное явление даже в новых квартирах.
  • Количество каркасного профиля марки ПП 60/27 измеряется согласно ширины и длинны помещения. Длинна каркасного профиля должна ровняться ширине комнаты и укладывается он с шагом в 60 см.. Тут все просто высчитывается. Если вы планируете делать каркас для потолка из пластиковых панелей, то металлопрофиль укладывается с шагом в 50 см. .
  • П-образные подвесы должны удерживать несущий профиль. Поэтому они крепятся на плитах перекрытия над каждым несущим металлопрофилем. Шаг П-образных подвесов делается так же в 60 см..

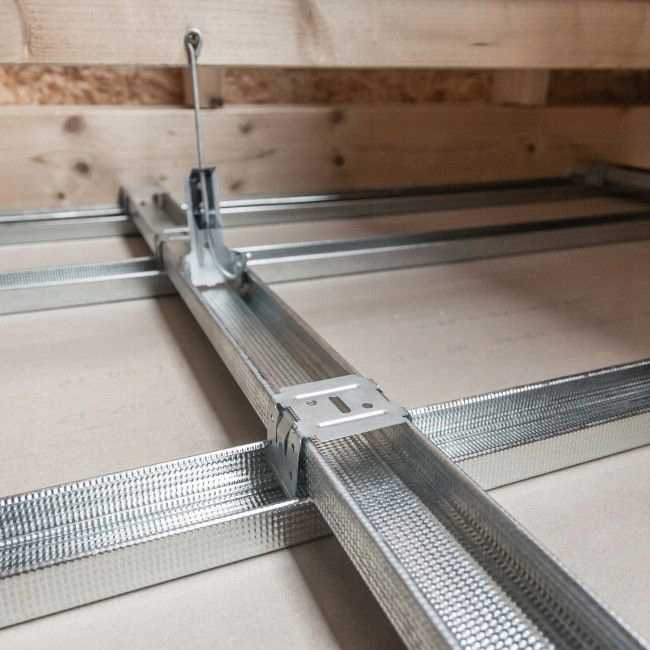

  • Несущий профиль и все соединения с ним выполняются с помощью крабов. Чтобы рассчитать правильное количество крабов, нужно просто умножить ряды несущего металлопрофиля на количество перемычек.

Способы крепления

Каждый вид профиля для создания каркаса имеет, как вы уже поняли, свое предназначение и свой метод закрепления. Самые распространенные системы потолочных каркасов в основном монтируются из металлопрофиля двух типов: потолочный и направляющий.

Направляющий профиль всегда монтируется по периметру стены на саморезы или дюбеля, зависит от материала ваших стен. Если это блок – то можно использовать как саморезы так и дюбель-гвозди. Если же это кирпич или бетон, то лучше применять саморезы с пропиленовыми вставками.

Именно с помощью данного профиля вы будете определять высоту будущего потолка от уровня пола. При наличии перепадов в плоскости потолка – это лучший способ его выровнять. Если вы задумали сделать каркас из металлопрофиля для двухуровневого потолка, то соответственно направляющий профиль должен крепиться на двух уровнях используя при этом различные комплектующие: подвесы, удлинители и тому подобные – о них мы говорили выше.

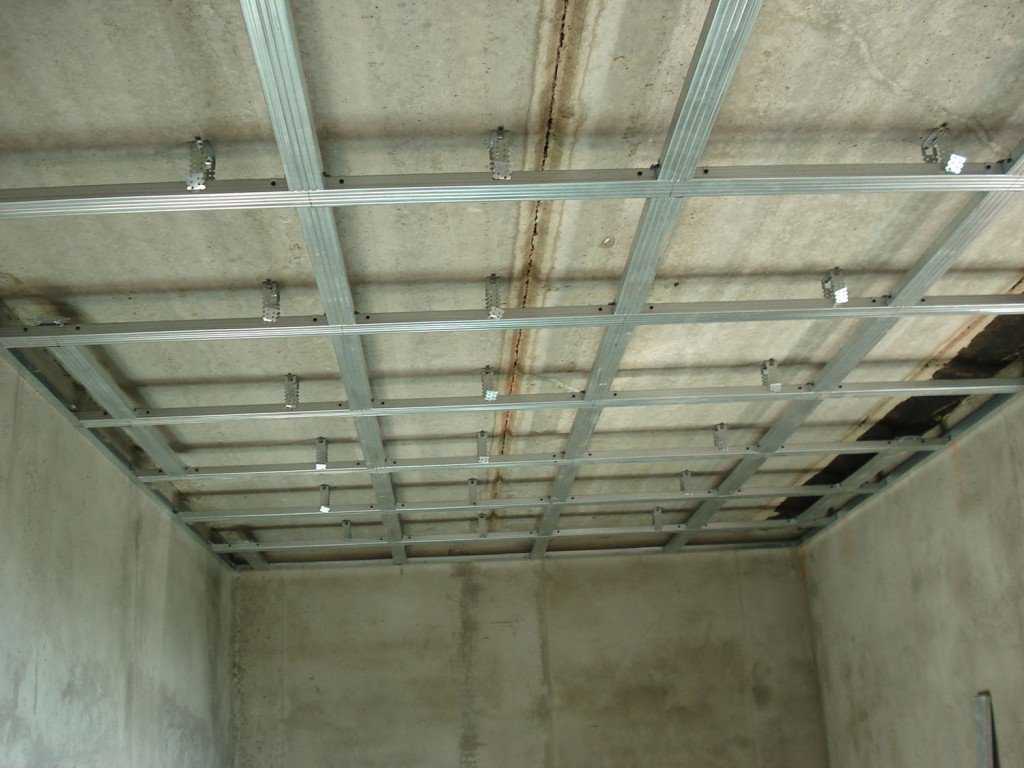

Одноуровневый каркас из металлического профиля под гипсокартон состоит из тех же профилей ПП 60/27 или же ПН 28/27, которые должны выставляться в одну плоскость под уровень. Все прямые подвесы или подвесы с зажимом, удлинители, крабовые соединения крепятся на мелкие саморезы, желательно по металлу. При необходимости можно сделать превосходную звукоизоляцию потолка, которую можно уложить в каркас между несущими профилями.

Важно! Для каркасов из металлического профиля необходим именно потолочный гипсокартон – ГКЛ. Толщина гипсокартона не должна превышать восьми миллиметров.

Данная система потолочных каркасов из металлопрофиля является стандартной, однако это не запрещает выходить за рамки архитектурных и дизайнерских решений для создания красивого потолка. Использование жестких профильных каркасов весьма популярно, и будет пользоваться в отделке потолков еще довольно длительное время. По такому же принципу необходимо производить расчеты для многоуровневых потолков. Помните, что конструкция навесных потолков Армстронг значительно отличается от навесных гипсокартонных потолков.

Данные потолки очень хорошо подходят если есть необходимость спрятать множество коммуникаций: трубы, провода и так далее.

Пошаговая инструкция

Подвесные потолки из гипсокартона невозможно сделать не создав каркас из металлопрофиля или каркас из деревянных реек.

Для начала осмотрите плиты перекрытия. Заделайте трещины, устраните большие неровности. Желательно выровнять стены в том месте, где будет устанавливаться направляющий профиль. Разметка на стене начинается с выставления высоты будущих потолков. Более удобно это делается с помощью лазерного уровня.

Чтобы собрать правильно каркас для потолка, необходимо знать все нюансы работы о которых мы сейчас поговорим:

  1. Определитесь с нижней границей потолка. По всему периметру комнаты на стенах под потолком делается разметка для направляющего профиля и для лицевой стороны гипсокартона. Сразу необходимо отметить на потолке как будут располагаться подвесы.
  2. Используя дюбеля или саморезы, монтируем направляющие профиля по периметру помещения. Обязательно используйте уровень для проверки горизонтали. Профиль монтируется по заранее отмеченной линии.
  3. Далее необходимо произвести монтаж подвесов, которыми вы будете регулировать высоту положения несущего профиля. Между петлями необходимо делать шаг не более 0,6 метра. К потолку они крепятся так же саморезами или же дюбелями.
  4. Несущий профиль отрезаем на необходимую вам длину, вставляем его в направляющий профиль и закрепляем с одной стороны на саморезы к направляющей, с другой стороны на крючки отвесов.
  5. Далее монтируем поперечный профиль. Здесь необходимо учитывать тот момент, что гипсокартон к несущему металлическому профилю должен монтироваться именно длинной стороной, к поперечному метало-профилю короткой стороной. Поэтому между поперечными металлопрофилями необходимо учитывать шаг не более 0,6 метра. Фиксируется поперечный профиль также с помощью крючков.
  6. От стены до стены необходимо натянуть нить и с помощью подвесов выставить необходимую плоскость. Как только на одном из подвесов достигнут необходимый уровень, его конец необходимо загнуть. Далее приступаем к следующему подвесу, постепенно выставляя горизонталь по всей площади потолка. Как только все выровняли, приступаем к обшивке каркаса гипсокартоном.

По такому принципу продолжаем собирать каркас по всему потолку. Если вы запланировали двухуровневые потолки, то вначале необходимо собрать первый уровень и потом приступать к созданию второго. Но это опять зависит от конфигурации потолков и от самого проекта.

После того как каркас для навесного потолка готов, прокладывается проводка для освещения и все необходимые коммуникации. В дальнейшем каркас из металлопрофиля обшивается листами гипсокартона, шпаклюется, красится и ваш потолок готов. Стоит заметить, что навесные потолки можно сделать своими руками, так же самостоятельно можно сделать и каркас для навесных потолков. Главное для домашних мастеров – это понять суть всей работы и умение обращаться с инструментом. Остается только пожелать вам прочных каркасов и красивых потолков!

Как сделать каркас из профиля для гипсокартона своими руками


Watch this video on YouTube

Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция

Содержание

  1. Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция
  2. Монтаж гипсокартона на металлический каркас. Обшивка стен гипсокартоном
  3. Монтаж профиля для гипсокартона. Монтаж профиля гипсокартона своими руками: вертикальные участки
  4. Монтаж гипсокартона на стены с металлокаркасом. Как построить каркас в углу комнаты
    • Как соорудить каркас под гипсокартон для внутреннего угла
    • Как сделать каркас для внешнего угла
    • Сооружение полукруглого каркаса
    • Как соорудить полки и ниши
  5. Видео ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации. Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ.

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

  1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
  2. 2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
  3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
  4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж гипсокартона на металлический каркас. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

  • Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
  • Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.
Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

  • Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.

Монтаж профиля для гипсокартона. Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

  • электрошуруповерта;
  • саморезов по металлу;
  • лески;
  • пассатижей;
  • правила;
  • карандаша;
  • подвеса в количестве трех штук;
  • молотка;
  • крепежей;
  • электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

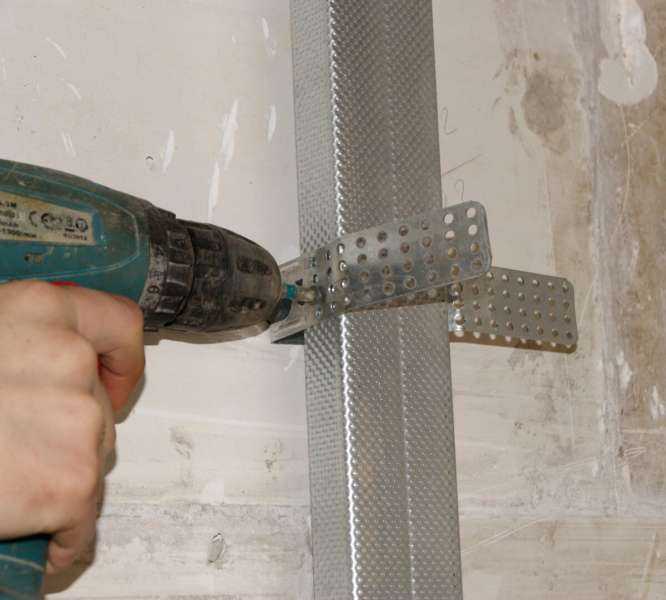

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

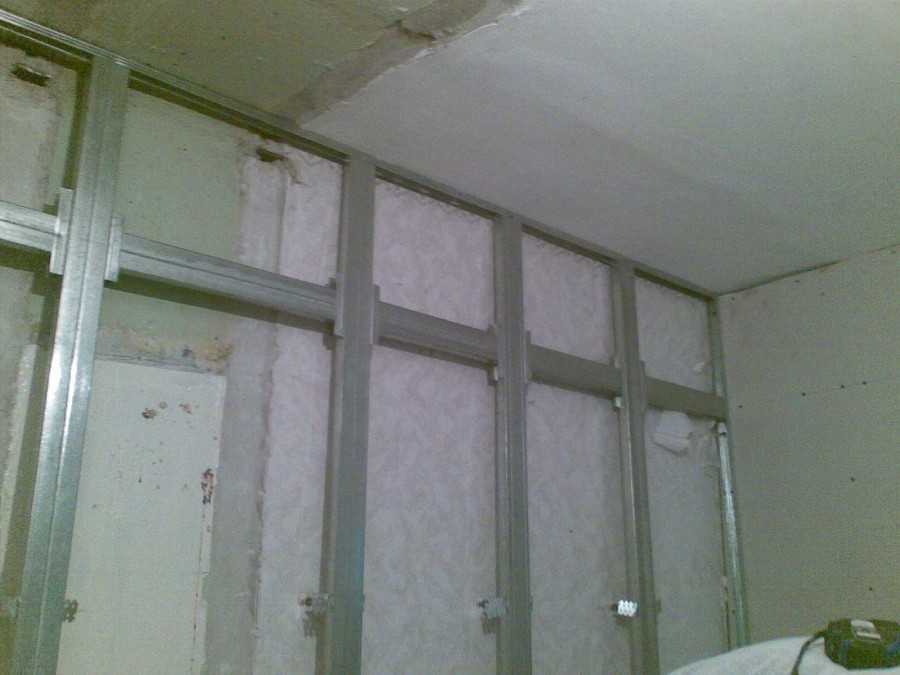

Монтаж гипсокартона на стены с металлокаркасом. Как построить каркас в углу комнаты

Установка гипсокартона на стену с каркасом не сложная и справится с нею любой человек. Но в ней есть и тяжелые моменты, такие как установка угла помещения. Они бывают двух видов: внешние и внутренние. Работа над каждым проводится по-разному.

Как соорудить каркас под гипсокартон для внутреннего угла

Если монтаж каркаса под гипсокартон на одной стене уже завершен, нужно приступать к следующей. Тут и возникает сложность в работе. Поскольку установить крайнюю стойку на стене не получается, то в качестве основы придется использовать уже установленный профиль ПС.

Крепление стоек делают с помощью саморезов, имеющих длину в девять с половиной сантиметров. Закреплять стойку нужно через каждые тридцать сантиметров. Соединение стоек происходит следующим образом:

  • стойка, служащая основой крепится к смежной боковой стороной;
  • крайний профиль, служащий началом для конструкции смежной стену, крепится к основе лицевой стороной.

Как сделать каркас для внешнего угла

Соорудить внешний угол намного проще, поскольку в данном случае достаточно с каждой стороны угла поставить стойки и прикрепить их к стене и несущим профилям.

Для угла каркаса понадобится установить две стойки, прикрепив одну из них лицевой стороной к боковой стороне другой Источник www.remontnik.ru

Сооружение полукруглого каркаса

Конструкции из гипсокартона в полукруглом виде применяют для следующих дизайнерских решений:

  • создание арки;
  • установление закругленных углов помещения;
  • возведение многоуровневых потолков;
  • создания пройм и краев стены.

Для возведения подобных каркасов можно купить уже готовые элементы. Но дешевле и практичнее будет создать их своими руками. Если покупать готовую конструкцию, то понадобится искать элементы нужной длины и после этого сложить их в необходимую окружную фигуру.

Для того, чтобы сделать полукруглый каркас самостоятельно, нужно в профиле по краям вырезать несколько клиньев. Это позволит гнуть его, придавая нужной формы. Дальше работа ничем не отличается от вышеизложенных процессов.

Как соорудить полки и ниши

Каркас под гипсокартон из металлопрофиля для стены помещения с наличием таких конструкций, как ниши, полки или короба, делаются по одинаковой схеме. Чтобы зафиксировать их на стене применяются направляющие. Высота ниши или полки делается с профиля ПС, а для нижней части конструкции понадобится усиленный потолочный профиль.

В местах, где планируется построить нишу или полку, горизонтальные профили необходимо дополнительно усилить, поскольку они будут поддаваться нагрузке.

Для изготовления короба, скрывающего канализационные стояки понадобится использовать направляющий профиль. Он будет служить креплением конструкции к основам. Для сооружения основного каркаса достаточно будет обычных профилей. В области узла, который подлегает обслуживанию, оставляют люк. Он обеспечит легкий доступ к коммуникациям.

Важно ! При изготовлении коробов, задача которых скрывать коммуникации, необходимо делать дверцы. Это обеспечит легкий доступ к узлам в случае крайней необходимости. Стенки короба не должны прикасаться к элементам коммуникации, поэтому короб делается с небольшим запасом, образующим зазор.

Глухой короб можно делать в том случае, если:

  1. Нет тройников и его не потребуется чистить.
  2. Стояк изготовлен из пластика, трубы фиксируются хомутами, что не допускают проседания.
  3. Стояки изготовлены из материалов, что не требуют ремонта и замены.

Открытым доступ должен быть:

  • До стояков, изготовленных из труб, срок эксплуатации которых ограничен. С появлением течи необходимо вовремя производить замену определенных участков.

Видео ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

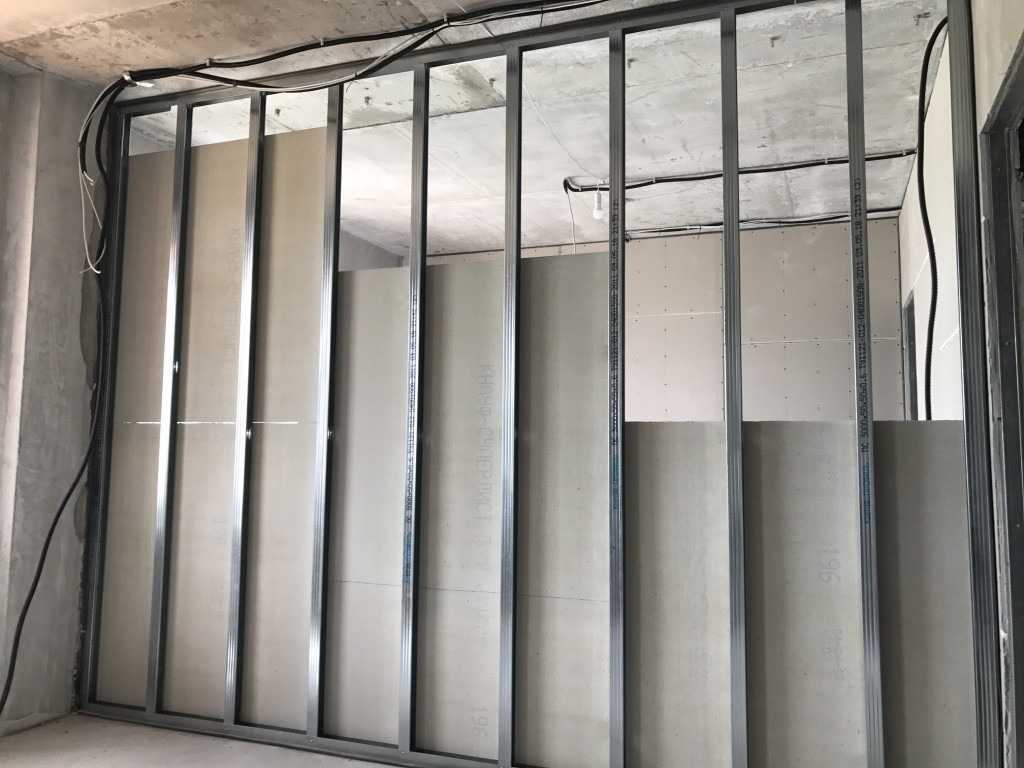

Установка перегородки на металлическом каркасе

Перейти к содержимому

Предыдущая Следующая

Установка перегородки на металлическом каркасе

megaturk2022-07-07T13:12:26+03:00

Как создать перегородку на металлическом каркасе?

Для того, чтобы разделить комнату на разные площади или сделать ее меньше, вы можете самостоятельно создать перегородки .

В сегодняшней статье мы расскажем, как построить перегородку на металлическом каркасе. Таким образом, вы можете организовать свое жилое пространство в соответствии со своим стилем.

Зачем создавать перегородку?

Установка перегородок

Начнем с того, что в домах или офисах, когда требуются дополнительные помещения, мы выбираем добавление внутренних стен. Таким образом, гипсокартон — лучшее решение для создания комнат или разделения большого зала для получения дополнительных пространств.

Фактически, установив перегородку, мы можем наслаждаться удобством монтажа и демонтажа гипсокартона, когда захотим. Другими словами, это просто вопрос отвинчивания, учитывая, что гипсокартонные плиты крепятся непосредственно к металлическому каркасу.

Шаг за пошаговым руководством для стены раздела здания

Материалы, необходимые
  • Трековая стена U
  • Стена шпильки C
  • Винт для трассы и шпильки
  • винт для пластурных штук
  • профилей)
  • Рулетка
  • Аккумуляторная дрель
  • Шуруповерт для гипсокартона
  • Гипсокартон ( выберите, какие типы гипсокартона вы хотите использовать)
  • Минеральная вата
  • Карандаш
  • Защитные перчатки

Установка металлического каркаса

Шаг 1: Определение положения металлического каркаса стены

Прежде всего, нам нужно определить положение металлического каркаса стены. Для этого сделайте замер положения перегородки. Затем поставьте отметку карандашом на земле. На противоположном конце сделайте то же самое.

Установка перегородки на металлическом каркасе

Шаг 2. Крепление U-образной направляющей к полу

Во-вторых, между этими двумя отметками укажите положение U-образной направляющей, которая будет закреплена на полу. Затем обратите внимание на длину U-образной дорожки сзади. При необходимости срежьте одну сторону ножницами по металлу. Затем, в зависимости от пола, который у вас есть (бетон…), используйте соответствующие винты, чтобы надежно закрепить направляющую к полу.

Этап 3: Установка стойки C на стене

В-третьих, снимите мерки от пола до потолка. После этого отрежьте С-образную шпильку по длине, максимально на 5 миллиметров короче высоты пола до потолка. Поместите его в свою U-образную направляющую и приложите к поверхности стены. Выберите винты, соответствующие типу вашего фона (дерево, бетон, кирпич и т. д.), и прикрепите С-образную шпильку к стене.

Гипсокартон с металлическим каркасом

Шаг 4. Установка U-образной направляющей на потолке

В-четвертых, над стойкой, которую мы только что прикрепили к стене, установите потолочную направляющую. Затем используйте другую шпильку, пойманную по длине, и вставьте ее в верхнюю и нижнюю направляющие. Закрепите U-образный профиль на потолке. Там, где останавливается шпилька, находится конец перегородки. Это означает, что это то место, где нам нужно исправить (верхнее и нижнее).

Что касается промежуточных шпилек, то они не зафиксированы. Действительно, мы оставляем их как есть из-за гипсокартона, который мы будем класть на следующих этапах.

Крепление гипсокартона к металлическому каркасу перегородки

Шаг 5: Укладка гипсокартона в перегородку

В-пятых, мы проверяем, чтобы гипсовые плиты, которые мы будем использовать, были обрезаны по размеру. Чтобы избежать контакта с землей (из-за того, что гипс может впитывать воду и влагу), мы уплотняем доски к потолку, поднимая их над полом.

С помощью 25-миллиметрового специального шурупа для гипсокартона закрепите гипсокартон на металлической шпильке с помощью шуруповерта для гипсокартона.

Шаг 6: Изоляция перегородки

Изоляция перегородки

И последнее, но не менее важное: чтобы улучшить акустические и тепловые характеристики перегородки, мы настоятельно рекомендуем утеплить вашу перегородку.

Следовательно, согласно размерам металлического каркаса, обязательно нарежьте минеральную вату. Выполняем этот этап по мере изготовления плит второй фазы перегородки.

Этап 7: Стыковка и отделка гипсокартонных плит

После того, как вы закончите, вы можете начать соединение гипсокартонных плит .

Соединение гипсокартона

Наша компания

Board & Wall Co. — компания-поставщик материалов для гипсокартона, базирующаяся в Стамбуле, Турция. В настоящее время мы экспортируем продукцию в 30 стран Европы, Африки, Ближнего Востока и Карибского бассейна.

В основном наша продукция:

✔ гипсокартон / гипсокартон
✔ фиброцементная плита
✔ подвесной гипсокартон
✔ металлические каркасные профили для перегородок и потолков
✔ готовая смесь для заделки швов
✔ изоляционные рулоны и панели
✔ битумная мембрана
✔ смотровые панели и аксессуары
✔ смотровой люк

Для получения дополнительной информации приглашаем ознакомиться с нашим каталогом . Подпишитесь на нас в LinkedIn и Instagram , чтобы быть в курсе наших последних новостей.

Главная » Блог » Монтаж перегородки на металлическом каркасе

Перейти к началу страницы

Каркасная система ProSTUD® для гипсокартона | ClarkDietrich Building Systems

Стальные стойки для гипсокартона с технологией smart edge™

Каркасная система ProSTUD для гипсокартона (ProSTUD® и ProTRAK®) с технологией Smart Edge™ — это инновационная стальная стойка для гипсокартона, которая устанавливает новый отраслевой стандарт высокой производительности. Его запатентованная конструкция сочетает в себе высокопрочную сталь с дополнительными элементами жесткости для стойки каркаса из гипсокартона, о которой раньше никто и не мечтал.

Найти в:

Внутренний каркас > Каркас из гипсокартона

Внутренний каркас > Огнестойкие системы

Внутренний каркас > Звукоизоляционные системы

Внутренний каркас > Потолки

Область применения: Стандартная стена, стена Chase

  • Описание
  • Технические характеристики
  • Установка
  • Ресурсы
  • Представления
  • Образцы

Когда мы приступили к разработке этой революционной системы каркаса из гипсокартона, мы хотели, чтобы она была самой лучшей и самой инновационной. Итак, мы вызвали профессионалов — ребят, которые работают с продуктом изо дня в день. Каркас ProSTUD для гипсокартона был разработан, испытан и одобрен в полевых условиях. Результат? Характеристики каркаса из гипсокартона, разработанные профессионалами для профессионалов.

Более того, каркас ProSTUD для гипсокартона прошел всесторонние лабораторные испытания на прочность, огнестойкость и звукоизоляцию. Ни одна другая система каркаса из гипсокартона не была так тщательно протестирована, как ProSTUD. Так что работать с ним не только мечта, но и характеристики, соответствующие требованиям современных строительных норм и правил. ProSTUD доступен по всей стране.

Патент США № 9,010,070

  • По любым вопросам о каркасных изделиях ProSTUD для гипсокартона обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Информация о профиле ProSTUD

Ширина полотна: 1-5/8″ (162), 2-1/2″ (250), 3-1/2″ (350), 3-5/8″ (362 ), 4 дюйма (400), 5-1/2 дюйма (550) и 6 дюймов (600)
Фланец: 1-1/4 дюйма
Кромка: зависит от размера шпильки
Технология Smart Edge™

Толщина материала:
  • ProSTUD 25 / 15mil (25ga EQ) 50ksi
  • ProSTUD 20 / 18 мил (эквалайзер 20ga) 70ksi
  • ProSTUD 30MIL 33ksi
  • ProSTUD 33MIL 33ksi
Покрытий:
  • G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
  • Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G90.
  • G40EQ Diamond Plus доступен только на некоторых рынках и имеет определенную толщину. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Информация о профиле ProTRAK

Ширина полотна: 1-5/8″, 2-1/2″, 3-1/2″, 3-5/8″, 4″, 5-1/2″, & 6 »
Ножки: 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, и 3″

Доступны не все комбинации стенки, опоры и калибра. Для получения подробной информации обратитесь в местный офис продаж.

Толщина материала:
  • ProTRAK 25 / 15mil (25ga EQ) 50ksi
  • ProTRAK 20 / 18 мил (эквалайзер 20ga) 50ksi
  • ProTRAK 30MIL 33ksi
  • ProTRAK 33MIL 33ksi
Покрытия:
  • G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
  • Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G9.0.
  • G40EQ Diamond Plus доступен только на некоторых рынках и имеет определенную толщину. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Преимущества конструкции:

  • Высокопрочная сталь в сочетании с низкопрофильными канавками жесткости полок и двойным смещением стенок настила увеличивает прочность и обеспечивает большую предельную высоту
  • Рельефное ребро с ромбовидным тиснением создает жесткость, уменьшая выцветание фланца и выкручивание шурупов при установке гипсокартона
  • Прочные и легкие шпильки и направляющие режут и управляются легче, чем обычные шпильки из плоской стали
  • Фланцевые канавки обеспечивают линию обзора для выравнивания гипсокартона и помогают расположить винты в стыке гипсокартона для соблюдения требования к кромке 3/8 дюйма
  • Усовершенствования перемычек и стоек в ProTRAK® позволяют получить прямые и жесткие элементы, что делает его лучшим выбором для каркаса стен, перемычек, потолков и переборок

Конструктивные преимущества:

  • Разработаны с учетом дополнительных требований к прочности современных строительных норм и правил:
  • IBC 2018, AISI S100-16, ICC-ES AC86 (2019)
  • Сертифицировано UL с перечнем более 50 конструкций, включая U419, V438 и сборные перегородки
  • .
  • Исключительное качество звука в более чем 50 протестированных звуковых сборках
  • Независимая сертификация продукции: Intertek — CCRR 0207
  • Может внести баллы LEED® в LEED v4.1, v4 или LEED 2009. Также доступны проверки EPD и HPD.
  • Национальная доступность

Ограничение высоты

Какие таблицы ограничения высоты ProSTUD® следует использовать?

ProSTUD, как и любая внутренняя стойка для гипсокартона, может использоваться в различных областях, включая стены, потолки и потолки. Хотя в некоторых условиях может потребоваться опыт профессионального проектировщика, многие сборки можно выбрать на основе табличных данных. Найдите требуемую сборку ниже и следуйте инструкциям по выбору подходящего элемента ProSTUD.

Узнайте больше из оперативного интервью с Патриком У. Фордом PE, SE, техническим директором, SFIA



Техническая публикация SFIA

  • Пояснение: высота соединения стен и композитных стен

Интерактивный онлайн-инструмент iProSTUD

iProSTUD (часть ClarkDietrich iTools) предоставляет прямые ссылки на отчеты по проектированию UL, тесты звука STC сторонних производителей и SubmittalPro®, где онлайн-пользователи могут просматривать листы технических данных и создавать заявки.

Настенные системы Filter ProSTUD по:

  • Дизайн стен
  • Настенный узел
  • ограничение высоты
  • Звуковые рейтинги STC
  • Противопожарная защита UL

(НОВИНКА) Композитный потолок стены с направляющей направляющей

Композитная стена HOW с опорой MaxTrak® толщиной 30 мил 2-1/2 дюйма или направляющей направляющей глубокой опоры толщиной 30 мил 2-1/2 дюйма

КАК Ограничение высоты композита определяется в соответствии с ICC-ES AC86-2019.

Важно отметить, что стена, спроектированная с использованием предельных высот из составных таблиц HOW, должна быть построена в соответствии с примечаниями, перечисленными под таблицами предельных высот HOW Composite.

Используйте составные столы HOW, если ваша стена соответствует следующим условиям:

  • Максимальный зазор прогиба составляет 7/8 дюйма или меньше.
    • Соответствует требованиям наиболее распространенных отклоняющих зазоров 1/2″ и 3/4″
  • Для использования со следующими направляющими:
    • 30 мил 2-1/2 дюйма Нога MaxTrak®
    • 30-миллиметровая 2-1/2-дюймовая глубокая гусеница отклонения ноги
    • Более толстая гусеница MaxTrak или Deep Leg Deflection Track, указанные выше, разрешены, но не будут увеличивать предельную высоту без нового тестирования
  • Гипсокартонная плита 5/8 дюйма типа X, уложенная на всю высоту в вертикальном положении
    • (Допускается оставлять зазор макс. 7/8 дюйма и не прикреплять доску к верхней направляющей)

Композитные столы ограничения высоты потолка (HOW)
  • ProSTUD 25 / 15mil Composite Limiting Heights с опорой 30mil 2-1/2″ MaxTrak
  • ProSTUD 20 / 18mil HOW Composite Limiting Heights с опорой 30mil 2-1/2″ MaxTrak

  • ProSTUD 25 / 15mil HOW Composite Limiting Heights с 30mil 2-1/2″ глубокой гусеницей прогиба ноги
  • ProSTUD 20 / 18mil Композитный предел высоты HOW с 30mil 2-1/2″ Глубокой гусеницей прогиба ноги



Композитные сборки FULL

Композитная стена с непрогибающейся направляющей 1-1/4 дюйма

Композитные данные по предельной высоте могут применяться к стенам, где гипсокартон установлен на обоих фланцах стойки по всей высоте стены и верхней и нижней направляющих.Композитные данные ProSTUD® основаны на Международных строительных нормах и правилах 2018 г. и были протестированы и проанализированы в соответствии с самой последней версией AC86 (2019 г. ).

Важно отметить, что стена, спроектированная с использованием ограничений по высоте из составных столов, должна быть построена в соответствии со сборкой, поскольку она была протестирована в соответствии с ICC-ES AC86.

Не использовать с:

  • Направляющие
  • Эластичный канал
  • Звуковые клипы
  • Гипсокартон 1/2 дюйма
  • Горизонтальная подножка

Техническая публикация SFIA

  • Пояснение: высота соединения стен и композитных стен

Композитные столы ограничения высоты

  • Композитные стены ProSTUD с (1 слоем) 5/8″ Гипсокартон типа X

Некомпозитные сборки

Некомпозитные условия характерны для всех конструкций. Когда гипсокартон останавливается на уровне потолка, но стойка продолжается до настила, это несоставное состояние. Каркас стены с направляющей для отклонения, упругим каналом (RC) или звуковыми клипсами — это некомпозитная конструкция, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к каркасу или верхней направляющей. Несмотря на то, что обращение в службу технической поддержки или к специалисту по проектированию может иметь определенные преимущества, многие условия могут быть учтены с помощью приведенных ниже таблиц предельных значений высоты. В случае сомнений позвоните на нашу бесплатную горячую линию технической поддержки по телефону 888-437-3244.

Расстояние длины без связей (Lu) можно найти в ProSTUD® Physical and Structural Properties.

Некомпозитные таблицы высоты высоты

Простуд Некомпозитный ограничивающие высоты- Полностью приготовленный
Простуд Некомпозитный ограничивающий высоты- Сбор с 48 дюймами. каркасом ProSTUD® Критерии проектирования сильно различаются в зависимости от веса потолка, распорок и опорных точек.

Столы для потолочных перекрытий ProSTUD

Стены с прорезью или стены с обшивкой

Стены с прорезью и обшивкой распространены, но условия сильно различаются в зависимости от требований здания. Хотя некомпозитные столы можно использовать с осторожностью, в случае сомнений обращайтесь на горячую линию службы технической поддержки по телефону 888-437-3244, чтобы получить информацию о дизайне стенок.

См.: Сборки ProSTUD Chase Wall со звукоизоляцией



Информация об огнестойкости ProSTUD® UL®

Соответствие ограничениям по высоте является лишь частью сильных сторон каркаса ProSTUD для гипсокартона. Когда дело доходит до соответствия огнестойким системам, ProSTUD одобрен UL для наиболее распространенных конструкций UL. Все огнестойкие сборки соответствуют стандартам испытаний UL 263.

Сертификаты огнестойкости ProSTUD UL:

ProSTUD Настенные конструкции, внесенные в список UL

ProSTUD компании ClarkDietrich, одобренные UL Listigs на сайте UL.com

Звуковые испытания проводились:

Western Electro Acoustic Laboratory

Рейтинги ProSTUD STC, отсортированные по сборкам:

  • Звуковые сборки ProSTUD® 3-5/8″
  • Звуковые сборки ProSTUD 2-1/2 дюйма

Агентства по тестированию и сертификации

Независимое тестирование продукции и сертификация

ProSTUD® протестирован профессионалами! Мы заручились поддержкой ведущих агентств по тестированию и анализу в отрасли для разработки ProSTUD. Ниже приведен список профессиональных организаций и сторонних отчетов для ProSTUD.

Огневые испытания
  • UL ® — Underwriter Laboratories Inc.
  • ClarkDietrich’s ProSTUD утвержден в списках UL
Звуковые испытания
  • WEAL — Западная электроакустическая лаборатория
Структурный анализ (только для продуктов West Coast)
  • CTL – Лаборатории строительных технологий

ProSTUD® Допустимые расчетные значения винтов (фунты)

Ненесущие конструкции (ProSTUD) — Допустимые нагрузки на винты

  • Свяжитесь со службой технической поддержки ClarkDietrich по телефону 888-437-3244, если у вас есть вопросы о винтовых соединениях в гипсокартонном каркасе ProSTUD.

Системы направляющих с глубоким изгибом ProTRAK®

Вертикальные направляющие с глубоким изгибом в верхней части стены необходимы для того, чтобы верхняя часть стоечной стойки могла плавать внутри верхних опор направляющих. Это соединение позволяет вертикально перемещать динамическую нагрузку основной конструкции без передачи осевых нагрузок на внутренние стойки из гипсокартона. Зазор (определяемый инженером-регистратором) требуется между верхней частью стойки стены и направляющей направляющей.

Каркас стены с направляющей направляющей, как правило, представляет собой некомпозитную конструкцию, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к верхней направляющей.

(НОВИНКА) Композитные столы для верхней части стены с направляющей направляющей с опорой MaxTrak® толщиной 30 мил 2-1/2 дюйма или направляющей направляющей глубокой опоры шириной 30 мил 2-1/2 дюйма. См. ProSTUD/Технические данные для получения дополнительной информации.



Каркасные стойки ProSTUD для гипсокартона можно использовать с несколькими системами направляющих Deep Leg:

  • ProTRAK® Deep Leg Track
  • Structural Deep Leg Track (18ga. и 16ga.)
  • Отклоняющая направляющая MaxTrak™ с прорезями


По ссылке ниже представлена ​​более подробная информация о каждой системе:

Системы направляющих для глубокого отклонения ProTRAK

  • По любым вопросам, связанным с системами направляющих для отклонения, обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Детали САПР Р БИМ Код и паспорт безопасности Архитектурные спецификации AIA / CEU

Каталог продукции ProSTUD

Система для гипсокартона ProSTUD (онлайн-обновление 17.08.21)

Технология Smart Edge™

Усовершенствование для производства стали, которую легче обрабатывать и которая снижает риск порезов и царапин.

Smart Edge — это запатентованная функция безопасности, которая теперь является стандартной для ведущей в отрасли системы каркаса для гипсокартона ProSTUD® от ClarkDietrich. Мы переработали края возвратных кромок шипов и края ножек направляющих, сделав их более гладкими и закругленными. Результатом является более простой в обращении продукт, который снижает риск порезов и царапин для монтажников, а также для других профессий, которые могут соприкасаться с каркасом.

Загрузки:
  • Технический паспорт технологии Smart Edge™

Покрытие DiamondPlus®

Prostud® с покрытием clarkdietrich DiamondPlus®

В то время как стандартные шпильки G40 признаны многими в качестве отраслевого стандарта для внутренних стальных каркасов, ClarkDietrich также предлагает ProSTUD с покрытием DiamondPlus — новое поколение высокопроизводительных кодовых — совместимые стальные каркасные системы.

Загрузки:
  • DiamondPlus и G40: сравнительный лист солевого спрея
  • Брошюра DiamondPlus
  • Эквивалентные покрытия Белая книга
  • Инфографика
  • DiamondPlus — шаги, которые мы предпринимаем для создания ProSTUD с помощью DiamondPlus

Что такое шпилька EQ для гипсокартона?

Безопасность жизнедеятельности — характеристики системы — соединения

Каркас из гипсокартона, эквивалентный толщине, должен соответствовать минимальным требованиям к характеристикам обычного каркаса из гипсокартона, как определено Ассоциацией производителей стальных каркасов (SFIA). ProSTUD®, популярный в отрасли продукт «EQ», использует технологию профилирования и производства стали, превосходя характеристики обычного каркаса из гипсокартона по допустимому моменту и прочности винтового соединения.

При сравнении систем каркаса из гипсокартона важно помнить о безопасности жизни, характеристиках системы и соединениях. Каркасная система ProSTUD для гипсокартона обеспечивает уверенность в выполнении всех трех важных функций, предоставляя правильный выбор продуктов и данных о продуктах для каждого применения.

Загрузки:
  • Что такое эквивалентная (EQ) стойка для гипсокартона Информационная страница

Сертификаты и стандарты производительности:

Расчетные свойства основаны на:

  • AISI S100-16 Североамериканские технические условия на проектирование элементов конструкции CFS
  • Североамериканский стандарт AISI S220-15 для каркаса CFS — ненесущие элементы
    (соответствует ASTM C645, но IBC заменен на AISI S220 в 2015 г. )
    • Раздел A4 — Материал — Химические и механические требования (ссылка на ASTM A1003/A1003M)
    • Раздел A5 — Защита от коррозии (со ссылкой на ASTM A653/A653M)
    • Раздел A6 — Изделия — Толщина, формы, допуски, идентификация
    • Раздел C — Установка — (ссылка на ASTM C754)
  • AISI S202-15 – Кодекс стандартной практики для конструкционного каркаса из холодногнутой стали
    • Раздел F3 – Доставка, обработка и хранение материалов

Ненесущий каркас ClarkDietrich соответствует:

  • IBC-2018 — Международным строительным нормам
  • Интертек CCRR-0207
  • LA RR № 26019 — Город Лос-Анджелес Отчет об исследовании ProSTUD
  • Нью-Йорк — Письмо об одобрении OTCR ProSTUD
  • Программа сертификации соответствия Кодексу SFIA
  • UL 263 «Испытания строительных конструкций и материалов на огнестойкость»
  • Стандартные методы испытаний ASTM E119 для испытаний строительных конструкций и материалов на огнестойкость
  • Стандартные методы испытаний ASTM E72 для проведения испытаний на прочность панелей для строительства зданий
  • ASTM E90 Стандартный метод испытаний для лабораторных измерений потерь при передаче воздушного звука в строительных перегородках и элементах

Паспорт безопасности и информация о сертификации продукции

Несколько списков проектов UL® для ProSTUD

  • Более 50 проектов UL.
    Дополнительную информацию см. в файле UL номер R26512.
  • UL® и UL® Design являются знаками обслуживания Underwriters Laboratories, Inc.

Патент США № 9,010,070

Формы запроса на замену продукта

Чтобы упростить процесс запроса на замену продукта, когда продукты ClarkDietrich не указаны в архитектурной спецификации, выберите одну из форм CSI на странице форм запроса на замену ClarkDietrich, чтобы упростить процедуру. .

Для создания представлений о продуктах для прикрепления к этим формам используйте систему представления продуктов ClarkDietrich SubmittalPro.

  • Для отправки образцов продукции архитектору позвоните по телефону (800) 543-7140 и запросите образцы продукции ClarkDietrich.

Архитектурные спецификации

Спецификации ProSTUD® и ProTRAK®

  • Полные спецификации ClarkDietrich’s MasterSpec с ProSTUD можно найти, нажав здесь.
  • Для получения бесплатного обзора спецификаций свяжитесь с нашей группой проверки архитектурных спецификаций по телефону 330-974-0835 или напишите нам по электронной почте: info@clarkdietrich. com.

LEED Info

Build Green with ClarkDietrich

ClarkDietrich Building Systems является активным членом Совета по экологическому строительству США, в штате которого работают аккредитованные LEED® специалисты. ClarkDietrich стремится поставлять качественную продукцию и постоянно ищет новые способы разработки экологически чистых строительных материалов и устойчивых методов ведения бизнеса. Продукция ClarkDietrich может помочь вашему проекту претендовать на получение баллов LEED согласно LEED v4 и LEED 2009..

  • Узнайте больше об услугах LEED компании ClarkDietrich, нажав здесь

ClarkDietrich SubmittalPro®

Самый быстрый способ найти информацию о продукте

Листы предложений для точного продукта, который вы ищете, могут быть созданы с помощью системы представления продуктов ClarkDietrich SubmittalPro®.

Наиболее распространенные заявки ProSTUD можно найти ниже:



  • По любым вопросам, связанным с созданием заявок на продукцию или использованием SubmittalPro, обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
