Кессон из бетонных колец для скважины своими руками
Водоснабжение частного дома осуществляется через пробуренную на участке скважину. Для надежной защиты насосного оборудования, элементов управления, трубопроводов, а также обеспечения их бесперебойной работы устанавливают специальные емкости — кессоны.
Для чего устанавливают кессоны
Для подачи воды в жилые помещения недостаточно пробурить скважину и установить насосные агрегаты, необходимо еще позаботиться о защите конструктивных элементов от внешних воздействий. Для достижения этой цели устанавливают специальное устройство — кессон. Он не позволит оборудованию выйти из строя, а воде замерзнуть в трубах при отрицательных температурах.
Кроме того, установка кессона необходима:
- для предотвращения попадания талых и подземных вод в объем;
- для удобства обслуживания узлов, доставляющих воду, а также очищающих ее благодаря расположению в одном месте;
- для недопущения в закрытую область животных, людей, насекомых;
- для обеспечения приемлемого расстояния между устьем скважины и насосом.

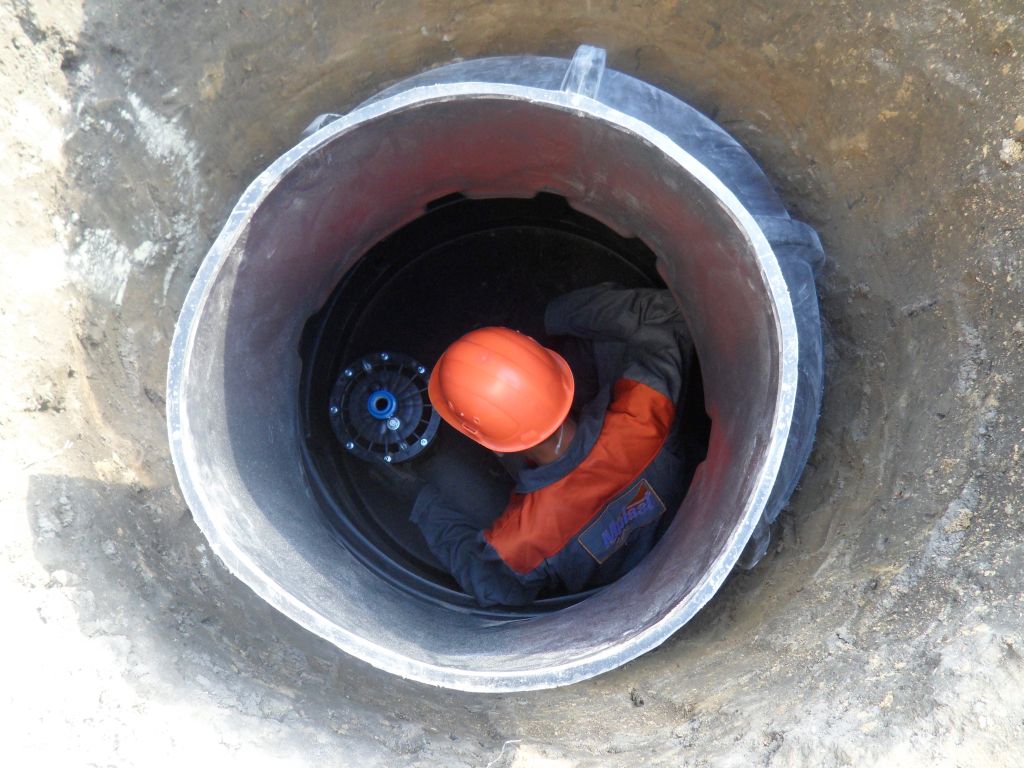

Кессон устанавливают для удобства обслуживания узлов, доставляющих воду.
Конструкция из бетона
Защитные емкости отличаются формой и могут быть изготовлены из различного материала — стали, пластика, полимерпеска, кирпича, колец из бетона.
Такая конструкция имеет 5 составляющих:
- Дно может быть изготовлено из бетона, если существует вероятность затопления грунтовыми водами, в противном случае достаточно засыпать нижнюю часть устройства гравием.
- Для установки насосов железобетонные кольца должны иметь диаметр не менее 1,5 м, высоту — 1,8 м.
- В качестве перекрытия используют бетонную плиту. Она нужна для защиты устройства от атмосферных осадков. В ней проделывают отверстие под люк.
- Бетон подвержен разрушающему воздействию влаги, поэтому использование гидроизоляционных материалов обязательно.
- Люк необходимо поднять над уровнем земли, используя доборные элементы. Такая мера защитит конструкцию от стихийных бедствий.

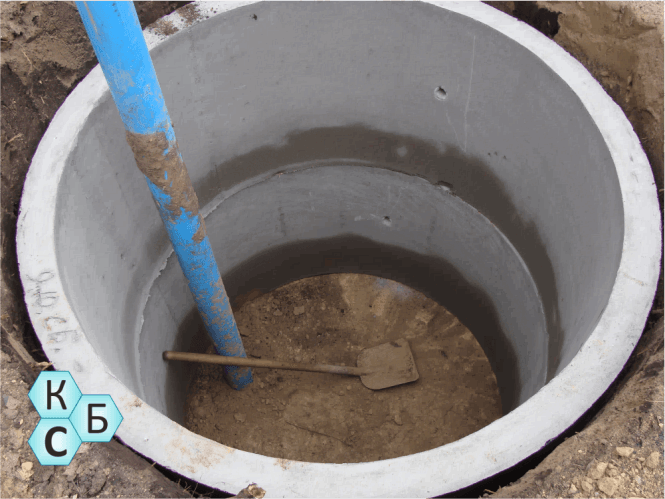

Кессон из бетонных колец.
Кессон из бетона целесообразно устанавливать при соблюдении следующих условий:
- грунтовые воды расположены низко;
- проведены подготовительные дренажные мероприятия;
- наличие грузоподъемных устройств;
- монтаж своими руками без привлечения строительных организаций.
Этапы работ
Прежде чем начать установку, необходимо проанализировать состав земли и уточнить глубину ее промерзания, определить, на каком уровне залегают грунтовые воды, учесть размеры располагаемого внутри оборудования.
Непосредственный монтаж включает несколько этапов:
- Выполнение земляных работ — начинается после выбора места под установку кессона из бетонных колец для скважины. После чего для прокладки трубопроводов готовят траншеи, роют котлован под емкость, выполняют подготовительные мероприятия против оседания грунта, засыпают свободное пространство.
- При монтаже обустраивают дренажную систему, изготавливают основание, укладывают жб кольца, теплоизоляционные и гидроизоляционные материалы.
- На следующем этапе устанавливаются насосы, подключаются трубопроводы и производятся наладочные работы.
- В последнюю очередь монтируется крыша.
Земляные работы
Оптимальным временем для начала земляных работ является весна или лето, когда грунтовые воды расположены низко. Чтобы вырыть котлован, можно воспользоваться специальной техникой или сделать это вручную. Выбор способа зависит от вида грунта. Глинистая почва, суглинки, твердые горные породы трудно поддаются ручной обработке, поэтому лучше копать экскаватором. Песок и супеси легко поддаются ручному труду.
После проведения всех требуемых замеров можно начинать работу. Диаметр раскапываемой ямы зависит от размера емкости, которая будет устанавливаться. Желательно сделать ее больше на 2 м. Это пространство необходимо для выполнения гидроизоляции. Если есть уверенность, что грунтовые воды не поднимутся на эту высоту, то можно уменьшить зазор до 0,3 м.
Схема монтажа кессона.
Копать следует так, чтобы ствол скважины располагался в центре. Глубина котлована зависит от размера кессона и глубины промерзания грунта, но чаще всего бывает достаточно 2 м. Затем следует выровнять дно, рыхлый грунт удалить.
Гидроизоляция
В связи с тем, что бетон гигроскопичен, необходимо проводить гидроизоляцию кессона. В первую очередь швы и наружная стенка промазываются битумной мастикой или жидким гудроном, они являются гидроизоляционными материалами. Для лучшей адгезии можно предварительно нанести грунтовку глубокого проникновения. Перед установкой торцы промазываются герметиком на основе силикона.
Для придания прочности шву в качестве бандажа можно использовать сетчатый материал. Для пропитки емкости с внутренней стороны используется герметик «АКВА-стоп», а в качестве изолирующего материала может выступать «Пенетроном» и ему подобные.
Монтаж
Для монтажа колец необходимо привлечь грузоподъемные механизмы и действовать следующим образом:
- На места соединения деталей следует нанести цементно-песчаную смесь либо герметик. Если имеются закладные детали из металла, то используется сварка.
- На этапе гидроизоляционных работ наносят мастику в несколько слоев.
- Верхнее кольцо должно быть выше уровня земли на 0,1-0,2 м для предотвращения попадания влаги внутрь.
- Утепляется устройство материалом серии «Пеноплекс» с наружной стороны, а если утеплитель укладывается внутрь, то используется пенопласт. Рекомендуется внешний слой обмотать полиэтиленом.
- Производятся установка механизмов, подключение трубопроводов, работы по пуску и наладке оборудования.
- Осуществляется монтаж верхней крышки и вентиляции. Изоляция также укладывается вокруг внешней стенки на расстояние до 1 м и засыпается грунтом.
Периодически необходимо проводить проверку кессона. Важно делать это весной и осенью. При попадании воды ее нужно удалить.
Кессон для скважины | Бетонный кессон из ЖБИ колец своими руками
Построение частного дома, коттеджа подразумевает проведение водопровода. В основном владельцы предпочитают индивидуальное водоснабжение. Ввиду этого необходимо обустроить кессон для скважины, который представляет собой углубленную в грунт емкость. Она почти всегда изготавливается над источником, а для создания скважины используются бетонные кольца. Необходимость в скважине отпадает лишь в одном случае – если шахта находится в отапливаемом здании, но такое происходит редко.
Бетонный кессон для скважины: плюсы
К преимуществам железобетонных конструкций относится:
- большая прочность – даже существенное смещение почвы не нарушит целостности качественной конструкции;
- благодаря большому весу конструкция при повышении уровня ледниковых вод не всплывет;
- небольшая стоимость продукции;
- долгий срок службы – придерживаясь правил монтажа, пользования, бетонный кессон для скважины прослужит не один десяток лет.
Выбор железобетонной конструкции чаще всего обусловлен низкой стоимостью. Даже несмотря на привлечение спецтехники при монтаже, все равно цена на бетонный кессон остается приемлемой.

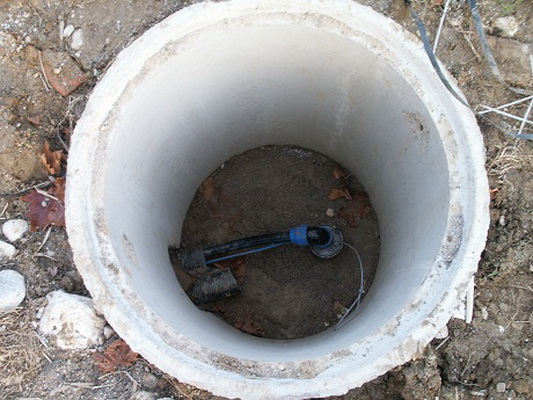

Кессон из бетонных колец

Работу по установке рекомендуется организовать летом, когда уровень вод уменьшается. Если хозяин решит самостоятельно заливать дно конструкции, то потребуется ждать как минимум одну неделю, чтобы раствор застыл.
Монтаж кессона для скважины (заказ техники для подъема)
Монтаж кессона осуществляется несложно. Устройство конструкции начинается с подготовки котлована. После этого выравнивают дно и кладут на него песок высотой 10 см, плотно его утрамбовывают.
Бетонное дно готово к установке. В плите пробуривают отверстие под скважину. Потом при помощи спецтехники опускают днище вниз, пропуская обсаду.
Гидроизоляция кессона из бетонных колец
Правильно сделанная гидроизоляция кессона из бетонных колец гарантирует долгую и бесперебойную работу колец. Чтобы герметизировать швы, используют следующие средства:
- «Гидропломба»;
- мастика;
- «Гидростоп».
Указанные составы предназначены для намазывания конструкции с целью достижения герметичности. Смесями обрабатывают швы и внутренние стены, поскольку добраться до внешней поверхности тяжело. Но всегда на нижней плитке вода продавливает обмазку, поэтому обеспечить полную защиту от влаги не представляется возможным. Для лучшей адгезии заранее наносят грунтовку.
Участок соединения трубы и бетонной конструкции нельзя назвать герметичным, поскольку на долгое время обмазка не способна скрепить два неоднородных материала. Образованные щели промазывают бетонным составом, приготовленным из цемента и песка. Смесь наносят в отверстия и дыры, дожидаются полного высыхания.
Утепление кессона из бетонных колец
При наступлении прохладной погоды трубопровод потребуется утеплить. На современном рынке представлено много моделей утеплителей, которые подходят для любого климата. В роли теплоизоляционного материала для кессона из бетонных колец используют:
- минеральную вату;
- пенополиуретан;
- базальтовое волокно;
- пенопласт.
Все перечисленные составы отлично справляются с функциями, каждый имеет свои отличительные характеристики. Строительные материалы для теплоизоляции должны обладать водоотталкивающими качествами, поскольку при проникновении влаги в утеплитель он разрушится.
Пассивное утепление трубы не предоставит полной гарантии того, что она не промерзнет в холода. К тому же, риск замерзания увеличивается, если скважиной пользуются не постоянно, а иногда. Тогда трубопровод потребуется обогревать с помощью греющего кабеля. Его прокладывают по наружной и внутренней стороне трубы. В первом варианте понадобится обеспечить максимально плотное прилегание нагревательного элемента.
Кабели, используемые для внутреннего утепления, должны соответствовать нормам безопасности. Исключено выделение токсических соединений в процессе использования.
При монтировании скважин стоит помнить, что она будет находиться в той области грунта, которая подвержена замерзанию. В результате особенности месторасположения конструкция в последующем может повредиться, поскольку будет происходить температурное смещение слоев почвы. Помимо этого, влага, которая скапливается внутри конструкции, подвержена замерзанию и может разорвать конструкцию изнутри. Для предотвращения неблагоприятных случаев в скважины встраивают кессоны. Это утепленная емкость, в ней осуществляется монтирование скважинного агрегата. Одно из главнейших преимуществ конструкций заключается в том, что благодаря их внутренней вместительности обеспечивается простой доступ к находящимся приборам и деталям. Часто в бетонную емкость ставят обвязку для скважины, не опасаясь того, что ее потопит водой. В данном случае оборудование не испортится. Монтаж кессона для скважины осуществляется просто, и это его главное преимущество.
