Кирпичная кладка это: Кирпичная кладка | Статьи

Кирпичная кладка | Статьи

Кирпичная кладка – это конструкция из уложенных в определенном порядке и скрепленных между собой строительным раствором кирпичей. Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый имеет сквозные или закрытые полости, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различается и по размерам. Наиболее распространенным является кирпич обыкновенный (одинарный), его размеры – 250х120х65 мм, и кирпич модульный (утолщенный) – 250х120х88 мм.

При кладке стен толщиной в кирпич, т. е. 250 мм наружу будут обращены как ложковые, так и тычковые части кирпичей. Толщина кирпичных стен может быть и в полкирпича (наружу обращена ложковая часть), и в четверть кирпича (наружу обращена постель), что уменьшает расход материала и потери площади.

Например, при длине 4 метра разница в потере площади помещения при стенах, возведенных в кирпич и в полкирпича, достигает почти 1 кв. м, а при стенах, выполненных в кирпич и в четверть кирпича, – более 1,5 кв. м.

Строительный раствор

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

По сравнению с известковыми или смешанными цементно-известковыми и цементно-глиняными растворами, цементный раствор менее подвижен. Применение высокопластичного раствора при выполнении кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты, имеющиеся в теле кирпича. Вместе с тем, чем менее подвижен раствор, тем труднее его расстилать и разравнивать.

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7–14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7–8 см осадки конуса.

При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12–14 см осадки конуса. Перед использованием раствор необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.

Перевязка швов

С целью придания кирпичной кладке прочности и монолитности используется система перевязок – определенный порядок укладки кирпичей относительно друг друга. Различаются перевязки вертикальных, продольных и поперечных швов.

Перевязка продольных швов необходима для предотвращения «расслаивания» стены по вертикали и для более равномерного распределения нагрузок по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Наиболее часто встречающиеся системы перевязки – однорядная (цепная) и многорядная. Однорядная перевязка характеризуется чередованием ложковых и тычковых рядов кирпичной кладки.

При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные – на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда. При многорядной перевязке кирпичной кладки тычковые ряды кладутся через несколько ложковых рядов.

Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) – один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) – один тычковый ряд на пять рядов кирпичной кладки.

При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее, чем в кирпич.

Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать. Для этого используются металлическая сетка или арматурная проволока, которые укладываются в швы через 4–6 рядов.

Инструменты

Основные инструменты, используемые при ведении кирпичной кладки, – кельма (мастерок)., молоток-кирочка и расшивка. Кельма – стальная лопатка с деревянной ручкой. Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора.

Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку. Расшивки различных видов служат для выполнения одноименных операций.

Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка . Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности кирпичной кладки.

С помощью правила (гладкой деревянной рейки длиной 1,2–2 метра) контролируется лицевая поверхность кирпичной кладки. Шнур-причалка – крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.

Порядовка – это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм).

Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов – для определения их габаритов. На кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.

Порядок кирпичной кладки

Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильного расстилания раствора зависит плотность и прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80–100 мм, для тычкового – 200–220 мм. Толщина грядки должна составлять 15–20 мм, что обеспечивает толщину шва 10–12 мм.

Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.

Способы ведения кирпичной кладки

Существует несколько способов ведения кирпичной кладки. Основные из них – вприжим и впритык. Они определяются степенью пластичности раствора.

Способ вприжим пригоден для кладки с использованием жесткого раствора (7–9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10–15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича с цель подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани.

Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей. Далее кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

Способ впритык применяется при кладке на подвижном растворе (12–13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впустошовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8–12 см от ранее уложенного кирпича.

Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20–30 мм от лицевой части стены и при кладке не выжимается наружу.

Способ впритык с подрезкой является комбинацией двух вышеописанных методов кирпичной кладки. При этом стена получается с полным заполнением швов. Раствор расстилается так же, как при кладке вприжим, но сама кладка производится впритык.

Необходимая для этого подвижность раствора составляет 10–12 см осадки конуса. Наиболее трудоемкой является кладка вприжим, наименее – впритык. Способ впритык с подрезкой по сложности находится между ними.

Расшивка швов кирпичной кладки

После укладки некоторого количества рядов, но до засыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки (см. рис. 8).

После окончания кладки и расшивки швов кирпичная стена может быть дополнительно облицована. Простейший вариант такой облицовки – покрытие штукатуркой с последующей огрунтовкой и окраской. Кроме того, возможно применение различных декоративных отделочных материалов.

какие бывают размеры? Что влияет на толщину стены и для чего нужны вентиляционные коробочки?

Кирпичная кладка считается одной из самых простых и в то же время основополагающих строительных работ – сегодня без нее практически невозможно построить то или иное здание своими руками. Хотя процедура, на первый взгляд, не требует особых знаний и навыков, халатно относиться к ней недопустимо. От качества ее выполнения зависит, как долго простоит стена и не будет ли она представлять опасность для людей внутри. По этой причине не стоит полагаться только на собственную сообразительность, желательно хотя бы в общих чертах получить представление о задаче до того, как приступать к ее выполнению.

Виды и габариты кирпича

Строительный материал с таким названием выпускается из разных видов сырья, а потому может иметь совершенно разные размеры, но мы отбросим саманные и другие блоки, сосредоточившись на кирпиче в классическом понимании – том, который бывает белым и красным. Теоретически на заказ можно сделать блоки любого размера, однако есть и стандартные габариты,

которые в виде таблицы выглядят следующим образом:

• простой одинарный кирпич имеет 25 см в длину, 12 в ширину и 6,5 – в толщину;
• утолщенный вариант имеет все те же параметры, кроме толщины, которая здесь составляет уже 8,8 см – кстати, в привычной горизонтальной кладке она воспринимается скорее как высота;
• одинарный кирпич модульных размеров несколько больше простого по длине и ширине – 28,8 см и 13,8 см соответственно, но по толщине меньше на 2 мм – она составляет 6,3 см;
• утолщенный кирпич модульных размеров имеет длину и ширину, как у одинарного модульных размеров, а толщину – как у простого утолщенного;
• утолщенный вариант с горизонтальным расположением пустот имеет габариты, полностью аналогичные простому утолщенному – 25 на 12 на 8,8 см.

Особенности

Правильный выбор основного строительного материала – это лишь половина дела, ведь нужно еще правильно его уложить, чтобы стена дома соответствовала необходимой плотности и модулю упругости, чтобы выдержать вес здания, а также имела достаточно низкую теплопроводность, дабы внутри было тепло даже зимой. Все эти показатели также нужно знать заранее, чтобы правильно спроектировать строение и точно рассчитать количество нужных кирпичей.

Принятые обозначения

Чтобы разбираться в характеристиках кирпичной кладки, следует для начала ознакомиться с распространенными обозначениями, используемыми среди строителей для быстрого понимания того, о чем идет речь. Сначала рассмотрим, как называются разные грани строительного блока. Так, плоская, длинная и широкая сторона с максимальной площадью, которая в горизонтальной кладке обычно находится сверху и снизу, называется постелью. Сторона, ограниченная длиной и толщиной, имеющая средний размер относительно других граней кирпича, называется ложком – именно ее мы обычно видим в готовой кладке. Самая маленькая грань, которой один блок обычно прилегает к другому при любом типе кладки, называется тычком.

Что касается самой кладки, то здесь определений несколько больше, но и в них разобраться не слишком сложно.

• Швы – это места стыка между кирпичами, которые обычно заполняются раствором. Они бывают горизонтальными и вертикальными – это зависит от пространственной ориентации такого шва.
• Кирпичи довольно редко кладут в один ряд, потому принято классифицировать еще и ряды по их расположению в возводимой стене. Если блоки одной стороной выходят внутрь будущего здания, такой ряд называется внутренней верстой, если наружу – лицевой, или же наружной верстой. Иногда ряд кирпичей скрыт между наружной и внутренней верстами – тогда его называют забуткой.
• Постель кирпича практически всегда скрыта внутри стены, а вот к ее поверхности он может выходить как тычком, так и ложком, соответственно, такие ряды называются тычковыми или ложковыми. Если на поверхности стены все ряды выглядят однотипно, будучи тычковыми или ложковыми, то соответственно называется и вся кладка – тычковой или ложковой. При этом, для повышенной прочности, которая особенно принципиальна для наружной стены дома, а иногда и просто для красоты, используется определенная система перевязки швов, когда всю кладку целиком нельзя назвать ни тычковой, ни ложковой, потому что в ней по определенной схеме чередуются ряды. Иногда даже в пределах отдельного ряда наблюдается система перевязки, чтобы создать на поверхности некий узор.

Ради удобства строителей ширина кладки измеряется в половинках кирпича – делить блоки на более мелкие части будет просто неудобно.

Толщина и высота

Толщиной кирпичной кладки называется расстояние между наружными сторонами внутренней и внешней версты. Зачастую именно толщина определяет прочность стены и ее способность сохранять тепло, потому с этим показателем определяются исходя из климата региона, а также предназначения постройки и ее общего веса. Толщина кладки обычно измеряется четвертями, половинками и целыми кирпичами. Если в толстой кладке присутствует несколько горизонтальных рядов вглубь стены, то между ними должен быть еще и вертикальный шов, который тоже немного увеличивает габариты. В среднем его оценивают в 1 см, но на практике отклонения в ту или иную сторону на 2 мм вполне реальны и допустимы.

Следовательно, по толщине кладка может быть одного из таких видов.

• Четверть кирпича – 6,5 см толщины. На самом деле никто не ломает кирпич – его просто кладут на ложок, который примерно вчетверо уже, нежели длина постели одинарного блока.
• Полкирпича – 12 см. Как и в предыдущем случае, никто не крошит стройматериалы – блоки просто укладываются горизонтально на постель, а с наружной и внутренней стороны кладки видно ложки.
• Кладка в один кирпич – 25 см. Теоретически ее можно выполнить из двух верст в полкирпича, но стена будет надежнее, если слой будет только один – просто кирпичи укладываются горизонтально на постель, а снаружи и внутри видно их тычки, тогда как друг к другу они прилегают ложками.
• Полтора кирпича – 38 см. В этом случае получаем сочетание двух предыдущих вариантов – одна из верст выложен по принципу «в один кирпич», а другая – «в полкирпича». В этом типе кладки уже предполагается вертикальный шов, потому он заложен в расчет толщины в виде дополнительного сантиметра.
• Два кирпича – 51 см. Две параллельные кладки в один кирпич плюс один вертикальный шов между ними.
• Два с половиной кирпича – 64 см. В толщину заложены сразу два вертикальных шва, с двух сторон окружающие забутку. Одна из верст выкладывается в полкирпича, тогда как вторая – в целый.

С высотой кладки дело обстоит несколько проще, поскольку кладка в четверть кирпича встречается редко, а значит, в расчет берется только толщина кирпича, которая у одинарного составляет 6,5 см, а у утолщенного – 8,8 см. В расчет высоты обязательно закладывается горизонтальный шов, который в среднем несколько толще вертикального – его округляют до 12 мм, хотя в реальности он варьируется в пределах 10-15 мм. Если кладку планируется усовершенствовать армированием или электропрогревом, то горизонтальный шов в принципе не может быть тоньше 12 мм.

Следовательно, при использовании одинарного кирпича высота одного ряда составляет в среднем 7,7 см (собственно ряд плюс шов), в случае с утолщенным вариантом такой показатель составляет ровно 10 см. Оба варианта строительного материала имеют размеры, рассчитанные специально для того, чтобы можно было получить целую единицу измерения высоты – один метр. Для этого нужно 13 рядов из одинарного кирпича или 10 – утолщенного.

Физические качества

Прочность стены из кирпича зависит от очень многих качеств, некоторые из которых напрямую зависят от качества кладки. Свойства кирпича и раствора тоже имеют определенное значение, но с ними дело обстоит несколько проще. Прочность на сжатие кладки в целом примерно вдвое ниже, чем аналогичный показатель отдельного кирпича, использованного при ее возведении. Дело в том, что в готовой стене практически невозможно добиться идеальной равномерности нагрузки на всю площадь, ведь ни сами блоки не являются идеально плоскими, ни структура раствора в швах не является стабильной и одинаковой. Классический кирпич прекрасно выдерживает сжатие, но его прочность на изгиб значительно ниже – в среднем, впятеро, потому важно даже не столько уменьшение веса конструкции, сколько его правильное распределение.

Чаще всего разрушение кладки начинается с того, что кирпич, чья середина располагается ровно под вертикальным швом следующего горизонтального ряда, трескается пополам, поскольку здесь он испытывает одновременную нагрузку и на сжатие, и на изгиб. Из-за отсутствия адекватного соединения между двумя половинками дополнительно возрастает нагрузка на соседние кирпичи сверху и снизу, из-за чего начинает разрастаться вертикальная трещина. Со временем признаки разнобоя лишь усугубляются, и в итоге стена рушится.

Частично помешать этому может выбор утолщенного кирпича, поскольку в стенах из такого материала прогнозируемо меньше вертикальных швов, являющихся слабым местом кладки. Сам блок от увеличения своей толщины тоже становится прочнее и способен выдерживать повышенную нагрузку. Желательно выбирать еще и материал идеально правильной формы. Это позволяет равномернее распределять нагрузку и элементарно упростить перевязывание, поскольку отдельные элементы идеально подходят друг к другу.

Свойства раствора тоже оказывают определенное влияние на прочность. Чем более высокая марка, тем лучше масса схватывается и сопротивляется сжатию, но лучше обращать внимание даже не на марку, а на пластичность состава. Только благодаря последнему показателю раствор равномернее распределится по шву, а ведь это позволит уменьшить неравномерность нагрузки на отдельные участки кладки.

Вопреки распространенному мнению о том, что каменщик – профессия, требующая скорее физических усилий, качество работ также имеет огромное значение. Возведение стен требует определенного таланта и неспешности в пользу качества, ведь швы должны быть плотно заполнены раствором при одинаковой плотности и толщине. Однажды даже был произведен эксперимент, по результатам которого стена, возведенная опытным мастером, оказалась почти вдвое прочнее, чем полностью аналогичная по материалам и толщине, но построенная новичком.

Кладка из кирпича ценится за потрясающую долговечность, а также способность противостоять огню и воздействию химических реагентов. Все эти показатели обусловлены плотностью блоков, однако многие проектировщики в нашем климате предпочитают выбирать стройматериал меньшей плотности, поскольку у таких кирпичей теплопроводность значительно ниже. Кроме того, при использовании материалов меньшей плотности снижается и вес конструкции, а это лишний раз бережет и сами кирпичи, и фундамент, позволяя еще и сэкономить на строительстве. В среднем двойное снижение плотности блоков дает почти такое же снижение массы конструкции (раствор свою массу не меняет) и полуторную экономию на материалах, которая возможна благодаря снижению давления на нижнюю часть здания.

Необходимые инструменты и раствор

О растворе в целом уже было сказано выше – он должен быть пластичным и как можно более прочным, чтобы не быть слабым звеном в кладке. Что касается времени схватывания состава, то здесь время должно быть тем большим, чем меньше опыта у мастера, поскольку новички зачастую не приспособлены работать быстро. Если опыта нет вовсе, время застывания должно составлять никак не меньше трех часов.

Раствор можно приобрести уже в готовом виде, тогда он, возможно, будет содержать различные добавки, в частности, повышающие устойчивость смеси к морозам. Впрочем, многие хозяева, предпочитающие строить самостоятельно, сами делают и раствор. Учитывайте, что разные марки цемента, обеспечивающие разную степень прочности смеси, предполагают и различные пропорции для смешивания с песком, потому универсальной формулы расчета не существует.

Кладка выполняется не голыми руками – перед началом выполнения работ необходимо запастись соответствующим инструментарием. Набор всего необходимого может иметь следующий вид.

• Мастерок, также известный как кельма – основной инструмент любого каменщика, прочно с ним ассоциирующийся, выглядит как характерная треугольная лопатка. Необходим для выполнения сразу нескольких задач – например, нанесения раствора, его разравнивания и проделывания канавок.
• Кирка-молоток позволяет расколоть кирпичи, ведь вряд ли габариты планируемой стены везде идеально соответствуют размерам блока. Кроме того, с помощью такого инструмента можно бороться с неровностями кирпича. Для резки альтернативным инструментом может стать болгарка с алмазным диском, тогда к ней нужны и соответствующие приспособления вроде защиты для рук и лица.
• Чтобы кладка получилась ровной и не покосилась под действием элементарных законов физики, в процессе возведения стен обязательно нужно пользоваться уровнем, отвесами и надежным шнуром.
• Бетономешалка растянет свежесть раствора во времени, но может оказаться дорогим приобретением, если вы не планируете заниматься строительством регулярно.
• Уголки и перекладины станут хорошими помощниками в плане усложнения геометрии кладки, когда возводится не одиночная стена без изысков, а сложное строение с углами, а также оконными и дверными проемами.

Системы и типы перевязки швов

Хотя кирпичи имеют приблизительно одинаковые размеры, их всегда укладывают с определенной накладкой на соседний ряд – это называется перевязкой и способствует образованию целостной стены вместо набора кирпичных столбиков, соединенных между собой только раствором. Способов организации перевязки существует довольно много, но наиболее популярны сегодня три из них.

• Цепной способ, также известный как однорядный, пользуется, вероятно, наибольшим успехом, поскольку он одновременно довольно прост и очень надежен. Смысл заключается в том, что отдельные горизонтальные ряды выкладываются и тычковыми, и ложковыми, причем обычно через один – получается своеобразное «переплетение». Результат на лицевой стороне получается довольно красивым, потому внешняя отделка необязательна. Для правильного оформления углов и любых других срезов понадобятся кусочки в четверть, три четверти и полкирпича, потому что без них окончить стену в нужном месте грамотным срезом будет проблематично. Такой нарезкой лучше не заниматься самостоятельно – есть производители, которые выпускают блоки соответствующих размеров.
• Цепная перевязка особенно уместна в местах пересечения двух стен. Каждый второй ряд в этом случае частично встроен в другую стену, благодаря чему две стороны здания характеризуются целостностью и каждая из них опирается на соседнюю. Это добавляет прочности зданию и увеличивает его долговечность.
• Многорядная перевязка заключается в технике укладки, при которой ложковые и тычковые ряд идут не через один, а в каком-либо другом порядке и в неравном количестве – рядов одного из видов будет куда больше, нежели другого. При этом небольшое смещение следующего ряда по отношению к аналогичному следующему сохраняется всегда.

Хорошим примером того, как сложные системы перевязки увеличивают прочность здания, являются некоторые старинные постройки, которые находят по всему миру. В древности раствор не был известен многим народам, кроме того, он справедливо считается менее надежным, нежели кирпич, однако бесшовная кладка с грамотной перевязкой иногда насчитывает даже несколько тысячелетий, при этом не является особо пострадавшей.

Правила и варианты раскладки

Правильная раскладка обязательно предполагает некоторое смещение следующего ряда относительно предыдущего. Если для стен, которые в будущем предполагают еще и эстетическую отделку, внешний вид раскладки не имеет особого значения, то в некоторых случаях заказчик может попросить выложить определенный узор или даже рисунок из кирпичей, в определенном порядке развернутых торцом или ложком – тогда дополнительное оформление уже не понадобится. Следовательно, раскладка полезна и для прочности здания, и для его привлекательности.

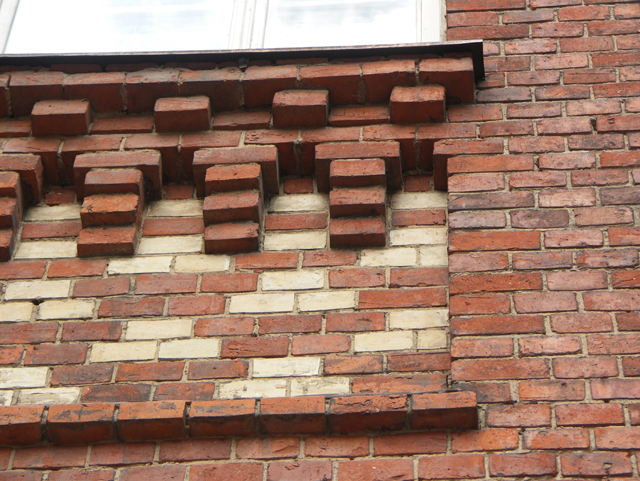

Опять же, можно придумать много способов раскладки вплоть до выкладывания вполне узнаваемых контуров, но на сегодня особой популярностью пользуются шесть схем, отличающиеся относительной простотой.

• «Дорожка» – самая простая схема, которую дети усваивают еще во время игры с конструктором. Накладка одного кирпича на другой составляет ровно половину его длины, составляя ровный и простой узор. Соответственно, части меньше, чем полкирпича, в этом случае не нужны.
• Блочная раскладка предполагает целенаправленное чередование целых кирпичей и половинок в одном ряду, но необязательно через один. Смещение здесь обычно относительно небольшое, потому стена выглядит как одинаковые по своей форме плавные вертикальные зигзаги.
• Крестовая модель тоже основывается на чередовании целых кирпичей и половинок, однако смысл заключается в том, что горизонтальные ряды идут через один, выглядя как ложковые и тычковые (эти могут просто выкладываться из половинок, если стена тонкая). Эстетизм выкладки состоит в том, что поверх целого кирпича посередине обязательно укладывается половинка, благодаря чему получается характерный крестовый узор.
• В бранденбургской модели в каждом горизонтальном ряду выкладка ведется по принципу «за двумя целыми кирпичами третий – половинка». Смещение делается таким образом, чтобы середина этой самой половинки располагалась точно под (и над) вертикальным швом между двумя целыми блоками.
• Готическая кладка дает возможность использовать постоянно чередующиеся блоки разной длины, но должна прослеживаться определенная схема благодаря равномерному смещению одинаковых рядов.
• Раскладка «дикарка» требует соблюдения единственного правила – кирпичи разной длины располагаются хаотически, в них необязательно должна просматриваться логика.

Распространённые ошибки

Огромные затраты на строительство совершенно не окупятся, если сам хозяин не особо сведущ в технике кладки или нанял исполнителей, не стремящихся выполнить работу качественно. Существует немало ошибок, которые сильно портят конечный результат, потому о них обязательно нужно упомянуть.

• Халатное отношение к работе недопустимо. Кладка, как и швы, должна быть строго ровной, последние нужно старательно заполнять раствором в одинаковом количестве. Если этого не сделать, в стене будут щели, не способствующие теплосбережению, а износ стены, вероятно, ускорится.
• Укладывать кирпичи наискосок нежелательно, а если это все же сделано, то хотя бы не должно быть значительных пустот, заполненных одним лишь раствором – кирпич всегда должен опираться на другой кирпич или его кусочек. Подобную ошибку часто совершают при устройстве наклонной крыши, а вероятным следствием будет обрушение всей конструкции, ведь раствор намного хуже кирпича выдерживает сжатия, а сами блоки не вынесут изгиба над несуществующей опорой.
• Некачественный кирпич с большим количеством извести подлежит обязательной отделке, иначе в сырую погоду та будет понемногу вываливаться из блоков, создавая пустоты и угрожая обвалом здания.
• Слишком тонкие стены или пренебрежение созданием вентиляционного зазора между утеплителем и облицовочной верстой приводят к тому, что внутри стены может накапливаться конденсат, который зимой замерзает. Как известно, вода при замерзании расширяется и требует больше объема, что способно сломать стену.
• Использование пустотелого кирпича предполагается исключительно в стене, причем дырки в нем не должны быть видны снаружи. Даже если потом заделать их раствором, это все равно не спасет помещение от существенных теплопотерь через эти отверстия. Кроме того, влага, попадая сюда, может замерзать со всеми вытекающими последствиями, описанными выше.
• Над любыми проемами в стене следует устанавливать прочные цельные перемычки, способные выдержать вес всего кирпича над ними. Такая конструкция должна углубляться на добрых 15-25 см в стену с каждой стороны от проема, иначе ее обрушение – лишь вопрос времени. Ширина встраивания с двух сторон должна быть одинаковой. Недопустимо полагаться на то, что большее углубление с одной стороны нивелирует недостаточное с другой.

Советы строителей

Опытные мастера почти всегда могут дать несколько полезных советов для начинающих, без которых те гарантированно совершили бы одну из распространенных ошибок. Например, принципиальным моментом является правильный расчет фундамента с учетом гидрогеологии выбранной территории. Следует понимать, где расположены грунтовые воды, сколько их, насколько на их количество влияют обыкновенные осадки, одинаково ли стабилен грунт под будущим домом в течение года. Если этого не учесть, то даже правильно рассчитанный фундамент, обладающий якобы достаточной прочностью, может «поплыть», особенно если он тоже сделан из кирпича и обладает ограниченной прочностью на изгиб. В такой ситуации он лишь поспособствует растягиванию стен над ним и изгибу отдельных блоков, потому трещины в стенах появятся слишком быстро и здание долго не проживет, представляя реальную угрозу для своих обитателей.

Отдельным моментом является утепление наружных стен дома или обкладка основной стены облицовочными материалами. Многие новички не учитывают, что между этими двумя слоями обязательно нужно оставлять небольшой зазор, потому что при перепадах температур там все равно обязательно возникнет конденсат, способный разрушить строение. Если внутрь попадает влага, туда же может проникнуть и грибок, который со временем разрушает структуру строительных материалов и увеличивает износ дома.

Чтобы избежать подобных явлений, следует правильно организовать вентиляцию межстенового пространства, для чего используются особые вентиляционные коробочки. Такое приспособление изготавливается из очень прочных материалов, способных нормально переносить любую влажность и перепады температур без деформации. Благодаря им терморегуляция внутри стены происходит естественным путем, а лишняя влага получает выход, потому не скапливается внутри и не так сильно разрушает конструкцию.

О том, как правильно сделать кирпичную кладку своими руками, смотрите в следующем видео.

Виды кирпичных кладок

Виды кладок

Кирпич имеет две основных рабочих сторон: ложок – длинная сторона и тычок – короткая. Комбинация и смещение рабочих сторон относительно друг друга позволяет получить различные виды кладок.

Существует более 10 видов кладки облицовочного кирпича.



1. Ложковая кладка в полкирпича

Кирпич укладывается длинной стороной и в каждом следующем ряду сдвигается относительно предыдущего на половину для перекрытия вертикального шва.



2. Ложковая в четверть кирпича

Технология такая же, только смещение производится на 1/4 кирпича.



3. Тычковая

Кирпич укладывается короткой стороной и так же, как и в случае с ложковой кладкой, сдвигается в каждом следующем ряду наполовину.



4. Ложковая диагональная со сдвигом в четверть кирпича

При укладке ложковой стороной кирпич в каждом ряду сдвигается на четверть.



5. Голландская

Кладка облицовочного кирпича, при которой один ряд укладывается только короткой стороной, а следующий – чередованием «ложка» и «тычка».



6. Крестовая Тип I

Производится чередование ложкового ряда и тычкового.



7.Крестовая Тип II

Кладка лицевого кирпича выполняется по аналогии с Крестовой Тип I, но со сдвигом стыков на 1/2 длины в каждом втором ложковом ряду.



8. Готическая

В ряду чередуются «ложок» и «тычок», при этом относительно предыдущего ряда «тычок» смещается на половину своей длины, а «ложок» – на 1/3 длины.



9.Цепная кладка

Выполняется по схеме: два «ложка» – один «тычок» – два «ложка».



10. Хаотичная кладка «дикая»

В природе нет ничего симметричного и именно поэтому хаотичная, или «дикая» кладка является наиболее естественной для визуального восприятия. Большое количество частных домостроителей в Европе выбирают хаотичную кладку для своего дома.

Рекомендации:

·         Выборочно 4-16 тычков на 1м²

·         Перевязка только в четверть кирпича

·         При использовании ¼ и ¾ кирпича в кладке также возможна перевязка в полкирпича

·         Минимальное смещение тычков в двух последовательных рядах составляет 1 ½ тычка

·         Тычки, расположенные на одной вертикальной линии, должны располагаться на расстоянии не менее 5 рядов друг от друга

·         Допускается не более 5 ступеней в кладке

·         Не допустимо устройство цепной кладки



11. Силезская

Укладка выполняется чередованием в каждом ряду: два «ложка» – один «тычок» со смещением в каждом ряду аналогично готической кладке.



12. Фламандская

Чередование «ложков» и «тычков» в каждом ряду, при этом каждый следующий ряд располагается так, чтобы его «тычки» находились в центре «ложков» предыдущего ряда.



Решая, какой вид кладки облицовочного кирпича выбрать для своего дома, стоит ориентироваться на свои эстетические предпочтения: посмотрите, какие кладки использовали другие строители, и как выглядят дома с тем или иным вариантом кирпичного рисунка.

Кирпичная кладка – особенности и нюансы – Всё самое интересное!

Продолжаем раздел «Коттедж» и подраздел «Кирпич» статьёй Кирпичная кладка – особенности и нюансы. Где расскажем о том такое кирпичная кладка, какая она бывает и какая бы она лучше не была 🙂 Кстати, про то, что такое кирпич, мы уже делали публикацию про дом из кирпича.

Кирпичная кладка – это способы создания стены из кирпичей. Кирпич – это:

1. Искусственный камень, изготовляемый в виде брусков из обожженной глины и употребляемый для построек.
2. Одна штука такого камня.
3. Твердый материал в форме такого камня.

Таким образом, кирпичная кладка – это интересная конструкция из уложенных в определенном порядке и скрепленных между собой строительным раствором брусков из твёрдого материала определённого размера и формы.

Прочность кладки зависит от свойств кирпича или камня, из которого сложена кладка, раствора и качества кладки каменных конструкций. Предел прочности при сжатии, например кирпичной кладки, выполненной даже на весьма прочном растворе, при обычных методах возведения составляет не более 40…50% от предела прочности кирпича.

Объясняется это главным образом тем, что поверхности кирпича и шва кладки не идеально плоские и плотность и толщина слоя раствора в горизонтальных швах не везде одинаковы. Вследствие этого давление в кладке неравномерно распределяется по поверхности кирпича и вызывает в нем кроме напряжений сжатия напряжения изгиба и среза. А так как каменные материалы обладают слабым сопротивлением изгибу, то они разрушаются в кладке раньше, чем сжимающие напряжения в них достигнут предела прочности при сжатии. Например, кирпич имеет в 4… 6 раз меньший предел прочности при изгибе, чем при сжатии.

Основными положительными качествами каменных конструкций на основе кирпичной кладки являются их

• высокая огнестойкость,
• большая по сравнению с другими материалами химическая стойкость,
• сопротивляемость атмосферным воздействиям и, как следствие этого,
• большая долговечность.

Эти качества обусловлены тем, что каменные материалы имеют плотную структуру. В то же время большая плотность их увеличивает теплопроводность кладки. Поэтому нередко наружные кирпичные стены зданий приходится делать намного толще, чем это требуется по условиям прочности и устойчивости.

На теплотехнические свойства каменных конструкций в большой мере влияет также качество кладки: стены с плохо заполненными раствором швами легко продуваются и промерзают зимой.

На тип кладки влияют желаемые показатели – и внешний вид, размеры кирпича. У кирпича «умные» размеры: 250 х 120 х 65 мм. Строителю удобно брать его одной рукой. В длину укладываются два кирпича по ширине, плюс сантиметр на шов. Но толщина кирпича может варьироваться. И тогда кирпичи получают названия:

1. Одинарный (толщина 65 мм),
2. Утолщенный, или полуторный (88 мм).
3. Камень керамический, или двойной кирпич (как часто называют его продавцы) – 250 х 120 х 138 мм.

Полуторный кирпич и камни значительно экономят расход раствора и время строительства. И не думайте, что строители возьмут с вас больше денег за поднятие тяжестей. Им самим лучше: кинул десяток камней – и стена готова! Кроме этого, камней требуется меньше, а цена их не увеличивается. Так, например, двойной лицевой кирпич дороже одинарного всего наполовину, а по размеру в два раза больше.

Толщина кладки кратна размерам кирпича и обычно измеряется количеством кирпичей укладываемых по толщине стены. Так

• кладка толщиной в 25 см считается кладкой в один кирпич,
• 38 см — полтора, 51 см — два,
• 64 см — два с половиной,
• кладка в 12 см считается кладкой в пол-кирпича.

Кирпич укладывают на слой раствора, который называют постелью. Промежутки между кирпичом заполняют раствором и называют швами, толщина которых не должна превышать 12 мм. Швы могут быть заполнены раствором полностью до наружной грани стены или не полностью. Швам, заполненным полностью придают выпуклую форму или вогнутую.

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен). По сравнению с известковыми или смешанными цементно-известковыми и цементно-глиняными растворами, цементный раствор менее подвижен. Применение высокопластичного раствора при выполнении кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты, имеющиеся в теле кирпича. Вместе с тем, чем менее подвижен раствор, тем труднее его расстилать и разравнивать.

Существует два типа кирпичей – полнотелый (сплошной, без полостей) и пустотелый (с полостями). Соответственно, чем больше полостей в кирпиче, тем хуже он проводит тепло. Поэтому при использовании пустотелого кирпича стены можно сделать меньшей толщины, и теплоизоляция от этого не ухудшится. У пустотелого кирпича меньше масса, и в результате – меньше нагрузка на фундамент. Это – его достоинство. Но есть и сложность: при кладке такого кирпича отверстия могут забиться раствором, и он станет более «холодным». Чтобы этого избежать, нужно брать кирпич с пустотами меньшего диаметра и более вязкий строительный раствор.

Как уже говорилось, кирпич достаточно хорошо работает на сжатие и плохо на изгиб, поэтому при возведении конструкции из кирпича необходимо обеспечить его работу только на сжатие. Это достигается выполнением определенных правил, которые называются правилами разрезки.

1. плоскости I порядка (плоскости, параллельные фундаменту) должны быть горизонтальными и перпендикулярными действию силы сжатия и параллельны между собой.
2. плоскости II и III порядка должны быть перпендикулярны плоскости I порядка и также взаимно перпендикулярны между собой.
3. нагрузка от каждого кирпича должна распределятся как минимум на два ниже лежащих. Выполнение 3-го правила разрезки обеспечивает совместную работу отдельных камней и исключает присутствие изгибающих усилий в отдельных камнях.

Из этих правил и вытекают схемы кирпичной кладки.

Кирпичная кладка производится по специальной схеме, которая носит название перевязка. Эта схема обуславливает обязательное закрытие кирпичом верхнего ряда швов (промежутков) между кирпичами нижнего ряда. Перевязка дает возможность создать прочную кладку с правильным распределением нагрузки по всей стене, а также экономно использовать кирпич.

Самое главное в кладке – правильно уложить самый первый ряд кирпичей – он должен быть строго параллельным земле. Для того, что бы он был прямолинейным, его укладывают с помощью длинного правила, ровной рейки или натянутого шнура. При этом кирпич не доходит до направляющей 2-3 мм, что бы раствор не давил не нее. А что бы обеспечить горизонтальность кладки, каждый кирпич проверяют уровнем. Так же проверяют кирпичи попарно с соседним. Точно также поступают и со всеми последующими кирпичами. Особенно это важно для лицевой кладки.

Выделяют три основных вида перевязки. Ложковая перевязка обеспечивает оптимальное закрытие нижних швов, кирпичи перекрываются в половину длины. В отличие от ложковой, цепная перевязка обеспечивает симметричное закрытие нижних швов на 1/4 длины кирпичей. Крестовая перевязка также перекрывает кирпичи на 1/4 длины, однако носит ассиметричный характер.

Если вы видели когда нибудь работу профессионального каменщика, то могли заметить, что углы стены он выкладывает в первую очередь и они всегда выше, чем средняя часть стены. Это делается для того, что бы сразу получить маяки – реперы, которые дадут возможность натянуть шнур – причалку, обозначающую линию кладки и высоту кладки. Что бы причалка не провисала, ее натягивают достаточно туго, и периодически укладывают кирпичи – маяки, поддерживающие ее.

Выводить прямоугольные углы проще всего с помощью т.н. порядовки. Порядовка представляет собой ровный уголок, как правило катанный металлический. На ней иногда наносят метки, согласно уровню укладки кирпичей.

Первые несколько кирпичей в высоту на углах укладывают с помощью уровня, а затем закрепляют на них порядовку. Порядовку закрепляют с помощью пары скоб – струбцин, как показано на рисунке. Строго вертикальное положение ей устанавливают с помощью точного уровня или отвеса. По меткам на порядовке натягивают и шнур причалку.

Кладка с перевязкой важна не только по длине стены, но и при создании углов, соединений стен, колонн. Для этого также используются специальные схемы кирпичной кладки:

Среди видов кирпичной кладки сегодня выделяют не только кладки в полкирпича и кирпич, но и «слоеный» вариант. Технология кирпичной кладки данного вида предполагает выполнение двух кладок – внутренней теплоизоляционной из более дешевого кирпича и внешней эстетической, играющей декоративную роль. Между двумя видами кирпичной кладки оставляют «засыпку» или воздушную прослойку для улучшения теплоизоляционных свойств стены. Таким образом, Заказчик экономит средства.

Итак, кирпичная кладка имеет ряд особенностей и нюансов, которые лучше известны опытным строителям – но которым при желании можно научиться самостоятельно.

По материалам и больше информации http://www.domostroy.kiev.ua/az-mat-kirp.htm и http://www.delaysam.ru/dachastroy/dachastroy61.html

Виды кирпичной кладки — сплошная и облегченная, системы перевязки

В предыдущей публикации мы уже рассмотрели основы возведения кирпичных стен при строительстве бани, узнали, какой инструмент для этого потребуется, а также частично коснулись перевязки кирпичной кладки и познакомились с понятием тычковых и ложковых рядов кирпича.

В этой статье рассмотрим более подробно виды кирпичной кладки, чаще всего применяющиеся в строительстве. Узнаем, как выполняется сплошная кладка, облегченная колодцевая кладка и кладка с диафрагмами.

Виды кирпича, используемые в строительстве

Сегодня промышленностью выпускается множество самых различных видов кирпича, каждый из которых находит свое применение в строительстве.

Полнотелый кирпич пластического прессования обладает значительной прочностью, устойчивостью к промерзанию и проникновению влаги.

Именно эти качества делают его незаменимым при возведении конструкций, работающих со значительными нагрузками, а также располагающихся в обводненных грунтах.

Чаще всего полнотелый кирпич используется при строительстве дымовых труб, подпорных стенок и подземных частей сооружений.

Пустотелый кирпич, как и пористо-пустотелый, чаще применяется при строительстве стен зданий.

За счет внутренних пустот такой кирпич имеет хорошие теплотехнические характеристики, а также вес значительно меньший, чем у полнотелого кирпича.

Толщина стены в зависимости от кладки:

Вид кладки	Толщина стены, мм
В полкирпича	120
В кирпич	250
В полтора кирпича	380
В два кирпича	510
В два с половиной кирпича	640



Элементы кирпичной кладки

Перед тем, как рассматривать различные варианты кирпичной кладки, давайте узнаем, как называются ее основные элементы.

При выполнении кирпичной кладки в строительстве используются следующие термины:
Постель – это широкая сторона кирпича, имеющая наибольшую площадь. Широкая сторона, обращенная книзу, называется нижней постелью, а обращенная вверх – верхней постелью.

Ложок – это длинная узкая сторона кирпича.
Тычок – это короткая торцевая сторона кирпича.

Ложковый ряд – это ряд из кирпичей, расположенных длинной стороной вдоль стены. Тычковый ряд – это ряд из кирпичей расположенных к наружной стороне стены короткими торцами (тычками).

Верста – это крайний ряд кирпичей, одной из сторон образующий наружную поверхность стены. Версты, выходящие на фасад, называют наружными, а расположенные с внутренней стороны стены – внутренними.

Забутка (забудка, забутовочные кирпичи) – это часть кирпичной кладки стены, располагающаяся между наружной и внутренней верстой.

Все эти элементы показаны на рисунке ниже:

Цифрами на рисунке обозначены:

а) 1 — постель, 2 — ложок, 3 — тычок.

б) 1 — наружная верста, 2 — внутренняя верста, 3 — забутовочные кирпичи, 4 — тычковый ряд, 5 — ложковый ряд, 6 — вертикальный шов, 7 — горизонтальный шов.

Перевязка кирпичной кладки

Для того чтобы возводимым конструкциям придать большую устойчивость применяют перевязку кирпичной кладки. Перевязка – это укладка рядов так, чтобы кирпич опирался на два или три кирпича предыдущего (нижнего) ряда.

Перевязка может выполняться для вертикальных, поперечных и продольных швов.

Из всех видов перевязки наиболее широко используются однорядная, многорядная и трехрядная перевязка.

Однорядная (цепная) перевязка – это способ укладки кирпича таким образом, когда чередуются тычковые и ложковые ряды. Чаще всего такой способ перевязки применяется при строительстве стен, для которых не предполагается устройство лицевого слоя из облицовочного кирпича.

Многорядная перевязка – это способ укладки кирпича, когда несколько идущих друг над другом ложковых рядов через определенное количество рядов перевязывается тычковым рядом. Для кирпича толщиной 65 мм чаще всего выполняют 1 тычковый ряд на 6 ложковых рядов. Для кирпича толщиной 88 мм – 1 тычковый ряд через 5 ложковых рядов.

Способ выполнения однорядной и многорядной кладки показаны на изображении ниже:

На рисунке цифрами обозначены: а) однорядная, б) многорядная, 1 — тычковый ряд, 2-6 ложковые ряды.

Сплошная кладка

Сплошная кладка применяется в случаях, когда нужна повышенная прочность кирпичной конструкции. Такая кладка имеет очень большой объемный вес, на нее уходит гораздо больше кирпича, чем при облегченной кладке, фундаменты для такой кладки также должны иметь повышенную несущую способность.

При строительстве бани такую кладку практически не используют, так как для небольшого сооружения вполне достаточно прочности стен из пустотелого кирпича и кладки облегченного типа.

Облегченная кладка

Облегченная кладка позволяет значительно уменьшить вес стен. Она представляет собой две параллельные стены, через определенные промежутки соединяющихся с помощью специальных диафрагм из арматуры и раствора или стену с пустотами внутри в виде колодцев (колодцевая кладка). Пустое пространство между кирпичами заполняется утеплителем.

Такая кладка обходится гораздо дешевле, имеет лучшие по сравнению со сплошной кладкой теплотехнические характеристики и не так сильно нагружает фундаменты.

Варианты устройства облегченной кладки различного вида представлены на рисунках ниже.

Условные обозначения:

Схемы выполнения облегченной кирпичной кладки стен в полтора кирпича (380 мм):

Схема облегченной кирпичной кладки в два кирпича (510 мм):

Теперь вы знаете основные виды кирпичной кладки. В следующих публикациях подробнее рассмотрим способы кладки кирпича вприсык и вприжим, а также узнаем, как правильно выкладывать углы кирпичных стен.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Системы перевязки кирпичной кладки
• Как сделать кирпичные стены для бани? >

Кирпичная кладка

Кирпичная кладка — это технологический процесс кладки кирпича с помощью раствора.

Кладка лицевого кирпича, разновидность кладки, какой вид кладки выбрать, какой стиль кладки — такие вопросы возникают у начинающих строителей и профессионалов своего дела.

Основные виды кладок, которые часто используются в строительстве домов в Московском регионе следующие:

При кладке рядового кирпича полнотелого все понятно, а вот при кладке лицевого кирпича возникает много вопросов. Попробуем разобраться, на что стоит обратить внимание при кладке именно лицевого кирпича.

Лицевой кирпич, как правило, кладут на специальный пруток, для получения ровной кладки. Кирпич кладется с разных поддонов, для получения однородного по оттенку цвета кладки. Каждый кирпич при кладке осматривается визуально на наличие трещин и включений карбонада (белая известь).

Мы рекомендуем покупать сразу всю партию лицевого кирпича. Тем самым исключая разнотон в процессе кладки.

Большую роль в процессе кладки лицевого кирпича играет раствор. Вот уже как 5–7 лет для кладки используют готовую смесь. Либо сухую универсальную смесь марки М-150, либо монтажно-кладочную марки М-200. Мы рекомендуем использовать сухую смесь производителя DAUER. Так же в последние годы популярность набирает цветная кладочная смесь. Мы рекомендуем использовать цветную кладочную смесь следующих производителей: PEREL, HAGA ST.

Часто наши клиенты спрашивают о высолах, которые появляются во время кладки кирпича и после. Мы ответственно заявляем, что основная причина высолов — это лишняя вода в растворе. Не важно, что вы используете, просто смесь или цветную кладочную. Вся лишняя вода впитывается кирпичом и под воздействием тепла выводится на лицевой части кирпича в виде белого или желтого налета. Поэтому раствор необходимо готовить с водой точно по дозировке для определенного раствора. Замещывать малыми частями, чтобы потом не разбавлять дополнительно водой застывший раствор.

Долговечность кладки напрямую зависит от технических показателей кирпича. Марка прочности никакого отношения к долговечности кирпича не имеет. Прямое влияние на долговечность оказывает его морозостойкость! Чем она выше, тем кирпич долговечней. Идеальный выбор для лицевого кирпича, который используется в лицевой кладки это кирпич с морозостойкостью 75–100 циклов.

Большинство строителей используют углубленный шов. Это также влияет на долговечность кладки. Так как лицевая часть кирпича (лицевая стенка кирпича) постоянна открыта и впитывает воду.

Актуальный еще вопрос — сколько стоит кладка кирпича в Москве. Стоимость может значительно варьируется по цене. Строительные фирмы имеющие все документы, СРО конечно берут за свои услуги больше денег. Но и гарантии у них выше. Просто бригады кладут кирпич намного дешевле, но и гарантий нет. При выборе отталкивайтесь от отзывов уже построивших свой дом людей. Ищите мастера по знакомым. За все время работы нашей компании мы отобрали самых лучших каменщиков и смело можем вам посоветовать при желание.

Также можете посмотреть видео о кладке кирпича:

кирпичная кладка в интерьере — INMYROOM

С ростом популярности стиля лофт взоры многих обратились к кирпичу. Этот материал долговечен, экологичен и обладает массой полезных физических свойств. Мы решили разобраться, стоит ли использовать кирпичную кладку в интерьере, и узнали главные плюсы и минусы кирпича.

Плюсы кирпичной кладки в интерьере: выдвигаем аргументы в пользу натурального кирпича

1. Прочность и долговечность.

Кирпич – материал, способный прослужить десятки, а порой и сотни лет. Он почти не подвержен внешним воздействиям, и потому возводимые из него конструкции прочны и долговечны.

2. Экологичность.

Изготавливают кирпич из природного минерального сырья, чаще всего – из глины и суглинков. Это экологически чистый материал, что немаловажно для создания комфортного и безопасного пространства для жизни.

3. Пожаробезопасность.

Кирпич – огнестойкий материал, его использование – весомый вклад в пожаробезопасность интерьера. Кроме того, благодаря этой особенности вблизи кирпичной кладки можно располагать камины и газовые плиты.

4. Актуальность.

 Популярность интерьеров в стиле лофт надолго ввела кирпичную кладку в разряд трендов дизайна. Кирпич как нельзя лучше дополняет индустриальные и эклектичные интерьеры, прекрасно сочетается со многими другими материалами: деревом, стеклом, бетоном. Кирпичная стена отлично выполняет роль акцентной, а цвет и фактура кирпича удачно вписываются в интерьеры самых разных цветовых решений.

Минусы кирпичной кладки в интерьере: технические сложности и подводные камни

1. Высокая стоимость.

Если вы решили возвести кирпичную стену или перегородку, будьте готовы к значительным расходам: кирпич – далеко не дешевый материал. Кроме того, не забудьте учесть стоимость раствора и работ по возведению конструкции – эти моменты также весьма затратны.

2. Значительный вес.

Кирпич – тяжелый материал. Это усложняет транспортировку и ограничивает использование кирпичной кладки в старых постройках, на балконах.

3. Трудоемкость и длительность возведения.

Выложить из кирпича стену или перегородку – задача не на день и не на два. Решение использовать в интерьере кладку из натурального кирпича серьезно увеличит сроки ремонта.

4. Экспрессивность.

Кирпичная кладка – это яркий и выразительный акцент, использовать его нужно очень осторожно. Даже выкрашенная в нейтральный цвет стена из кирпича притягивает взгляд и значительно влияет на общее настроение интерьера. Для многих стилей и помещений это может оказаться неуместным.

5. Необходимость регулярного ухода.

Кирпичная стена – прекрасный пылесборник, благодаря всем своим выемкам и впадинам. И хотя ухаживать за такой поверхностью довольно просто, но делать это нужно регулярно.

Что скажут эксперты? Мнение дизайнеров о кирпичной кладке в интерьере

Мы узнали у профессионалов, что они думают об использовании натурального кирпича в жилых интерьерах и какие еще есть аргументы за или против. Своим мнением с читателями InMyRoom поделились Инна Раскина, Анастасия Зайцева и Евгения Веревкина.

Инна Раскина: «Кирпич, простоявший в стенах больше сотни лет, превратился в произведение искусства»

Инна Раскина – дизайнер, декоратор. Окончила Британскую высшую школу дизайна. Более 5 лет занимается преображением частных и общественных пространств.

«Обнаженная» кирпичная стена в интерьере уже давно завоевала всевозможные регалии и медали за ее невероятную притягательность, художественный и исторический дух, характер и индивидуальность. На мой взгляд, все эти плюсы работают в квартирах, которые расположены в зданиях, возведенных не позднее XIX века, где кирпич, простоявший в стенах больше сотни лет, превратился в произведение искусства, со всем его выразительным несовершенством фактуры. У такой стены хочется остановиться и рассматривать каждую ее ссадину и трещину.

К сожалению, не могу этого сказать про внешний вид стен из натурального современного кирпича, который используется в интерьерах сегодня. Они мне навевают грусть и печаль. Исходя из этого могу сказать, что не согласна с высказываниями: «Хотите сэкономить на ремонте и отделке – оставляйте голую кирпичную стену, будет вам красота…»

Возведение перегородок из натурального кирпича – это достаточно хлопотное, дорогое и трудоемкое занятие. Оно требует привлечения специалистов, владеющих опытом и знаниями, как превратить современный кирпич хотя бы в подобие состаренного естественным путем. Ни один новодельный материал, плитка под старый кирпич, или клинкер, не сможет передать полноты гаммы, неповторимости форм, нанесенных временем на тело исторически состаренного кирпича.

Анастасия Зайцева: «Стоит задуматься о применении альтернативных современных строительных материалов»

Анастасия Зайцева – архитектор. Основатель собственного бюро архитектуры и дизайна Room Design buro. Создает современный дизайн в соответствии с мировыми трендами.

Для большинства кирпич – прочный, качественный и монументальный материал. Он обладает высокими звукоизоляционными и огнеупорными качествами. Но использование кирпича в интерьере имеет ряд недостатков – стоит задуматься о применении альтернативных современных строительных материалов.

Во-первых, кладка перегородки из кирпича – это сложный и трудоемкий процесс. Он отнимает действительно много времени (возводится по 6 рядов в день).  Во-вторых, задача требует определенных навыков – лучше доверить ее опытному строителю. Помимо длительности кладки, процесс возведения кирпичных перегородок подразумевает высокий расход кладочного раствора. Все эти факторы вытекают в очень высокую стоимость строительных работ.

Один квадратный метр полнотелого кирпича может весить более 230 кг. Чтобы уменьшить массу конструкции, применяют пустотелые или пористые кирпичи, но даже при этом вес такой перегородки будет колоссальным, что ограничивает возможность применение этого материала в домах с деревянными перекрытиями и в старых постройках.

Добавлю, что век прогресса предполагает внедрение современных технологий. На смену кирпичу пришли новые материалы, способные в разы сократить время и затраты на проведение строительных работ.

Евгения Веревкина: «Кирпич в интерьере актуален сегодня, как никогда»

Евгения Веревкина – дизайнер, архитектор. Окончила Московский государственный строительный университет. Более 10 лет занимается дизайном частных и общественных интерьеров.

Натуральный кирпич в интерьере актуален сегодня, как никогда. Самые популярные стили, в которых можно его встретить, – лофт и эклектика. Материал хорошо сочетается с натуральным деревом, чугуном и стеклом.

Не забывайте, что использовать этот материал нужно дозировано, в зависимости от помещения. Например, в спальне психологически хочется больше мягкости и тепла – лучше ограничиться одной стеной или фрагментом из кирпича и разбавить деревом и текстилем.

Совет InMyRoom: действуйте с умом

Возведение кирпичной конструкции не самое оправданное решение, учитывая высокую стоимость, трудоемкость и длительность работ. Особенно при наличии на рынке большого числа аналогов. Однако если вам повезло и в вашем жилье уже имеется фактурная и хорошо сохранившаяся стена из кирпича, не упускайте шанс сделать ее акцентом своего интерьера.

Определение кирпичной кладки от Merriam-Webster

кирпич · работа | \ ˈBrik-ˌwərk \ : работы из кирпича и раствора или из них

Кирпичная кладка — обзор | ScienceDirect Topics

Что касается экспериментальных результатов, обычно наблюдаемых во время испытаний соединения внахлест на сдвиг, в этой главе мы анализируем поведение соединения полосы из стеклопластика (GFRP) (Capozucca and Ricci, 2016), углеродного FRP (CFRP) и стали FRP (SFRP). ) (Capozucca, 2010) наносится на кладку.

Подробно рассмотрены экспериментальные значения энергии разрушения для каждого типа полосы FRP для кирпичной кладки.

15.2.2.1 Швы между полосами и кирпичной кладкой, армированными стекловолокном.

Поведение соединений полосы из стеклопластика с кирпичной кладкой было протестировано в Capozucca and Ricci (2016) путем испытаний на растяжение. В ходе исследования были изучены исторические кладовые, построенные из полнотелого глиняного кирпича ручной работы и слабого раствора с различными значениями толщины стыков постели.

В качестве композитных материалов использовались FIDGLASS UNIDIR 300 HS 73.Чтобы узнать характеристики стеклопластика, образцы подвергали испытаниям на растяжение (ASTM D 3039 — UNI EN ISO 527-1). В таблице 15.1 показаны основные результаты испытаний на растяжение образцов из стеклопластика.

Таблица 15.1. Экспериментальные данные испытаний на растяжение образцов из стеклопластика.

FIDGLASS UNIDIR 300 HS 73	Образец	P макс. (Н)	A f (мм 2 )	σ футов (Н / мм 2 )	E футов , расшир. (ГПа)	Тип разрыва a
	G1	6365	16,82	1229,524	—	AGM
	G2	7169	18,45 1317.056	64.03	AGM

Экспериментальные предварительные испытания бумажников и материалов, кирпича и строительного раствора, использованных в образцах, также были выполнены авторами, и основные результаты представлены в таблице 15.2.

Таблица 15.2. Экспериментальные механические параметры кирпичной кладки.

Прочность кирпича на сжатие, f b (Н / мм 2 )	Прочность кирпичной кладки на сжатие, f wb (Н / мм 2 )	Средняя прочность раствора на сжатие, f м (Н / мм 2 )	Прочность раствора на растяжение при изгибе, f м , т (кН / мм 2 )
15. 4–28,0	8,22	12,0	3,4

Бумажники, подготовленные для исследования, состояли из 12 исторических образцов глиняного полнотелого кирпича (рис. 15.2): четыре исторических образца, изготовленных для каждой толщины швов раствора: 4 , 8 и 12 мм; девять кошельков из исторических глиняных кирпичей, усиленных полосами из стеклопластика; а остальные были подвергнуты испытаниям на сжатие. В Таблице 15.2 приведены механические параметры материалов, раствора и кирпичей, а также прочность на сжатие бумажников.

Рисунок 15.2. Бумажники с разной толщиной стыков раствора: W1 4 мм, W2 8 мм и W3 12 мм.

Образцы полос из стеклопластика характеризовались шириной 50 мм, нанесенной на одну из двух поверхностей кошельков. Перед нанесением полос GFRP поверхность кладки была очищена, выровнена и покрыта двухкомпонентной грунтовкой (типа MBRACE PRIMER) вдоль зоны нанесения полосы; эпоксидная смола (KIMITECH EP-IN) была использована для приклеивания полос из стеклопластика. Эпоксидная смола имела средний предел прочности на разрыв, равный f _res ~ 30 Н / мм ² и модуль Юнга E _res = 1760 Н / мм ² .Длина сцепления полосы GFRP была равна 280 мм для образцов с 4 мм слоями раствора; 292 мм для слоев раствора 8 мм; и 294 мм для слоев толщиной 12 мм.

Шесть тензодатчиков располагались на полосе с разными интервалами (рис. 15.3.A). Схема испытаний показана на (рис. 15.3.B): образцы были закреплены системой анкеровки, сделанной стальными пластинами и зажимами внутри стальной рамы; нагрузка P была перенесена на полосу из стеклопластика, которая была соединена с датчиком нагрузки системой металлических пластин.Инструменты, использованные в испытаниях, могли непрерывно измерять как вертикальную нагрузку с помощью датчика веса, так и деформации на полосах из стеклопластика (рис. 15.3).

Рисунок 15.3. (A) Исторические кошельки с полосами из стеклопластика и тензодатчиками и (B) установка теста на вытягивание.

В таблице 15.3 значения разрушающих нагрузок, полученные в результате испытаний на вытягивание и выталкивание исторических образцов кирпичной кладки, показали типичные механизмы разрушения (расслоение или расслоение и разрыв стеклопластика). Среднее значение разрушающей нагрузки составило 8850 Н для образцов с 4 мм слоями раствора, 8280 Н для образцов с 8 мм слоями раствора и 8470 Н для образцов с 12 мм слоями раствора.По этой причине можно утверждать, что, поскольку значения разрушающих нагрузок были очень похожи, не было очевидной разницы между тремя типами образцов.

Таблица 15.3. Результаты экспериментов по кладке из ленточного стеклопластика в историческую кирпичную кладку с различной толщиной слоя раствора.

D + GFR W3C

Кошелек	Толщина слоя раствора, h (мм)	Нагрузка, P u (Н)	Прочность, σ f , max (Н / мм 2 )	Механизм разрушения a
W1A	4.00	10735	1789	D + GFR
W1B	4,00	9632	1605	D
W1C	4,00	6179	1030
W2A	8,00	8107	1351	D + GFR
W2B	8,00	8875	1479	D + GFR
W2C	8.00	7854	1309	D
W3A	12,00	6395	1066	D + GFR
W3B	12,00	9485	1581	D		12.00	9532	1589	D + GFR

На многих образцах было зафиксировано расслоение композитных материалов, хотя иногда оно сопровождалось разрывом кирпичей по краю; отслоение полос стеклопластика за счет отрыва поверхностного слоя кирпича с последовательным разрушением кирпича сжатием на нагруженной кромке (рис.15.4).

Рисунок 15.4. (A и B) Вид полосок GFRP после теста с типичным расслоением.

На механизм разрушения повлияли характеристики прочности, пористости, состава глины и способа выполнения исторических кирпичей, которые отличаются, хотя взяты из одного и того же здания.

Небольшие части испытанных образцов наблюдались с помощью электронного микроскопа, при этом толщина промежуточного слоя составляла примерно 1,2 мм.

Во время испытаний на сдвиг и растяжение каждого образца значения деформации были записаны вдоль склеенной части полос при различных значениях нагрузки P до разрушения.Диаграммы значений деформации клеевых швов между стеклопластиком и исторической кирпичной кладкой показаны на рис. 15.5 для одного типа кошельков с разной толщиной раствора. Наблюдая за экспериментальными диаграммами деформации по длине соединения полосы GFRP для обоих типов образцов, можно понять начальную точку процесса расслаивания. Отсоединение полос из стеклопластика от опоры начинается в точке изменения наклона диаграммы и продолжается до полного отсоединения полосы из стеклопластика или ее разрыва.

Рисунок 15.5. Экспериментальные значения деформации, записанные для образцов, изготовленных из исторического кирпича и толщины слоев раствора, равной 4 мм-W1A, 8 мм-W2A и 12 мм-W3A.

Максимальные деформации, зарегистрированные во время испытаний, приняли значение, равное примерно ε ≈7,5 × 10 ⁻³ без соответствующей разницы для разной толщины швов раствора.

На рис. 15.6 показаны экспериментальные диаграммы напряжений межфазного сдвига τ в зависимости от скольжения δ для испытанных образцов с толщиной раствора 4 мм из исторических складок из кирпичной кладки.Диаграммы не являются линейными с максимальными значениями касательного напряжения τ _f ≈1,6–1,8 Н / мм ² , относящихся к скольжению δ _f ≈0,23–0,32 мм.

Рисунок 15.6. Диаграмма экспериментальной границы раздела напряжений сдвига, τ , в зависимости от скольжения, δ , для испытанных исторических бумажников из кирпичной кладки W1A – W1B с шириной швов раствора, равной 4 мм.

В таблице 15.4 значения предельной нагрузки как экспериментальные, P _u , так и теоретические, P ₁ , значения скольжения δ _f , максимальное значение напряжения сдвига, τ _f , и, наконец, энергия разрушения G _f показаны для обоих типов кошельков, подвергнутых испытанию на сдвиг при растяжении-выталкивании.Используемая теоретическая процедура учитывает осевые деформации в полосах FRP во время испытаний, как было предложено Ferracuti et al. (2007) и Валлуцци и др. (2012).

Таблица 15.4. Экспериментальные результаты тестов на вытягивание на исторических кошельках с полосками из стеклопластика.

1,2

Кошельки для кирпичной кладки	Exp. предельная нагрузка, P u (Н)	Энергия разрушения, G f (Н / мм)	Средние значения G f * (Н / мм )	Скольжение, δ f (мм)	Напряжение сдвига, τ f (Н / мм 2 )	Теоретическая предельная нагрузка, P 1 ( N)
W1A	10157	0.383	0,332	0,337	1,548	4011
W1B	7687	0,354		0,231	1,733	3856
W1C	5341	0,458		3292
W2A	6658	0,451	0,439	0,260	1,786	4352
W2B	7517	0.537		0,244	1,777	4749
W2C	7249	0,329		0,212	1,470	3717
W3A	5734	0,411	0,485	4155
W3B	9474	0,501		0,234	1,736	4587
W3C	8744	0.488		0,251	1,618	4527

Значение P ₁ было определено на основе экспериментальных результатов с использованием уравнения. (15.23); его сравнивают с экспериментальными значениями, соответствующими отказу, то есть расслоению. Значения энергии разрушения G _f колеблются относительно невысоко, между G _f = 0,26–0,54 Н / мм, соответственно, для образцов, изготовленных из исторических глиняных кирпичей.

Влияние ширины стыков раствора в слое ограничивается энергией разрушения и, следовательно, теоретическим значением нагрузки P ₁ .

Что такое кирпичная кладка? (с иллюстрациями)

Кирпичная кладка — это процесс установки или восстановления кирпичных домов, стен или других конструкций. По сути, кирпичная кладка просто заключается в укладке кирпича ровными рядами с использованием раствора для скрепления блоков. Более сложные проекты включают добавление кирпичного сайдинга или элементов ландшафтного дизайна в дом или здание.Наконец, кирпичная кладка может также включать восстановление исторических кирпичных построек до их былого величия путем замены поврежденных кирпичей и строительного раствора. Каждый из этих проектов требует работы опытного каменщика, а также различных специальных инструментов и оборудования.

Новая кирпичная кладка предполагает укладку кирпича рядами или рядами для формирования стены или здания.Традиционно эта работа включает строительство двойного слоя кирпича с полостью между ними, чтобы построить основную оболочку дома. Кирпичи вдоль каждого ряда смещены для дополнительной прочности и устойчивости, а верх и низ каждого кирпича смазываются цементным раствором для образования плотного соединения. Workman полагается на мастерки, чтобы добавить раствор, и мокрые пилы, чтобы разрезать кирпич до желаемого размера, чтобы завершить каждый ряд. Этот вид работ обычно выполняется на строительных лесах или подъемниках.

Рабочие также могут использовать кирпич для придания привлекательной отделки наружным стенам существующего здания.В этом случае кирпич выступает в роли сайдинга и крепится к основной конструкции с помощью металлических стяжек. Большинство современных кирпичных домов на самом деле построены с использованием этой техники и включают только один слой кирпича, а не двухслойный кирпич, как это было раньше.

Brick также можно использовать для строительства объектов, не являющихся строительными.Патио и ландшафтные стены из кирпича могут служить долгие годы и могут использоваться в качестве дополнения к самым разным стилям дизайна. Кирпичная кладка также может включать внутренние конструкции, такие как кирпичный камин или пол в доме.

Строительные подрядчики могут изменить внешний вид кирпичной конструкции, используя различные методы.Они могут комбинировать кирпичи разных цветов или размеров или просто вращать разные кирпичи при движении по дорожке или ряду. Различные конструкции кирпича также могут быть получены в зависимости от расположения кирпича, включая узоры в елочку и плетение корзин.

Со временем существующая кирпичная кладка может потребовать реставрации или повторной укладки, чтобы уменьшить последствия повреждения водой и времени.Обычно это включает удаление старого раствора и поврежденных кирпичей, а затем их замену новыми и свежим раствором. Восстанавливая кирпичные конструкции таким образом, каменщики предотвращают будущие повреждения водой и помогают сохранить исторические постройки.

Кирпичная кладка — повод для беспокойства | Гилрой Диспетч

ГИЛРОЙ
— Если землетрясение потрясло этот город так, как потрясли Пасо Роблес
в декабре.22, неармированная кирпичная кладка в любом из 27 действующих центров города
предприятия могут рушиться, травмировать или убивать людей, как
историческая башня с часами убила двух женщин в Пасо Роблес.
ГИЛРОЙ. Если землетрясение потрясло этот город так же, как 22 декабря потрясло Пасо Роблес, неукрепленная кирпичная кладка в любом из 27 действующих предприятий в центре города могла рухнуть, ранив или убив людей, как историческая башня с часами убила двух женщин в Пасо Роблес.

Ведение бизнеса в здании с неармированной каменной кладкой в ​​Гилрое не является незаконным, и городские строительные чиновники не призывают к действию немедленных действий, тем более что землетрясение в Иране в пятницу показало, насколько сейсмоустойчивое строительство в Калифорнии.Сейсмический грохот в Иране, зарегистрировавший 6,6 балла по шкале Рихтера, унес жизни десятков тысяч человек. В Калифорнии с рейтингом 6,5 погибло двое.

«Безусловно, в Пасо Роблес произошла трагедия, но масштабы трагедии были намного меньше, чем в Иране», — заявил в понедельник маршал пожарной охраны города Джеки Бретшнайдер. «(Разница) чисто строительные нормы. … Я думаю, что люди забывают об этом ».

«Конечно, есть здания (здесь), которые представляют опасность, но эти опасности намного менее опасны, чем в остальном мире», — сказал глава Департамента строительства города Джим Фрут.

Неармированные кирпичные опоры обеспечивают «более высокую статистическую вероятность травм людей» во время землетрясения, сказал Фрут. Опасность заключается в том, что участки кирпичной кладки с большей вероятностью рухнут и упадут на людей, но существует слишком много переменных, чтобы предсказать, будет ли вероятность полного обрушения неармированных кирпичных зданий больше. По словам Fruit, из-за износа материалов в старых зданиях, не являющихся кирпичными, они могут обрушиться с такой же вероятностью, как и кирпичные.

«В Лос-Гатосе (во время землетрясения в Лома-Приета в 1989 году) у нас произошло обрушение деревянного здания рядом с кирпичным зданием, которого не было», — сказал Фрут.

Высокая стоимость укрепления старого кирпичного магазина — плюс упущенная выгода от закрытия магазина во время строительства — делает его недоступным для многих владельцев бизнеса, которые изо всех сил пытаются выплатить ссуды или получить прибыль.

Майк Браунфилд владеет коммерческим зданием 7459-7463 на улице Монтерей, в котором находится его собственный вакуумный центр, парикмахерская Head Trip и офис адвокатов Robbins & Strunk. Землетрясение на Центральном побережье на прошлой неделе, как и землетрясение 1989 года, напомнило ему о том, как сильно он хочет укрепить свою облицованную штукатуркой кирпичную конструкцию, но он не может позволить себе закрыть свой магазин на срок более года, чтобы сделать это сам.

«Куда бы мне пойти?» — спросил Браунфилд. «Мне нужно платить по счетам».

Браунфилд сказал, что хочет изучить программы, которые могли бы помочь ему модернизировать его здание, построенное в 1900 году, но в городе нет таких программ. По словам директора административных служб города Майкла Дорна, федеральные субсидии на жилищное строительство и общественное развитие можно было бы использовать для получения беспроцентных ссуд для усиления последствий землетрясения, но вместо этого городские власти предпочли потратить эти деньги на жилищные программы и замену тротуаров и медиан в части центра города. .

Кирпичное строительство было обычным явлением в Калифорнии в первой половине 20-го века и использовалось до 1973 года, когда штат потребовал, чтобы все новые коммерческие постройки имели более сейсмостойкие структурные опоры, такие как стальные или деревянные балки или стены из бетонных блоков. . Дома не вошли.

Городской совет Гилроя никогда не требовал от владельцев переоборудовать свои здания в соответствии со стандартами 1973 года, но закон штата 1986 года требовал от всех владельцев неармированных кирпичных коммерческих зданий сообщать о них местным строительным органам до января.1, 1990.

Землетрясение в Лома-Приета произошло за три месяца до указанного срока, 17 октября 1989 года, в результате чего погибли по меньшей мере 62 человека в районе залива и нанесен ущерб от 7 до 10 миллиардов долларов. Ратуша Старого города Гилроя по адресу 7400 Monterey St. и магазин Hall’s (ныне Ruby’s Fashions and Shoes) через улицу по адресу 7401 сильно пострадали.

Между тем, список коммерческих зданий с неармированной кладкой, составленный Гилроем, поступил по 41 адресу, все из которых находятся в центре города. Четыре из них были модернизированы в соответствии со стандартами 1973 года в период с 1990 по 1995 год, согласно данным Департамента строительства города:

• Старая ратуша

• Porcella’s Music, 7357 Monterey St.

• Пятая улица, 55, совсем недавно был ресторан Station 55

• 7598 Монтерей Стрит, ныне снесен.

Другие здания могли быть модернизированы с 1995 года, но не попали в список города, который не обновлялся с того года из-за реорганизации ведомства, согласно Fruit.

Внутри Porcella’s Music вертикальные стальные балки 11-летней давности хорошо видны на фоне отреставрированной кирпичной стены, которую они поддерживают. Владелец Дэйв Порселла, дедушка которого открыл магазин около века назад, с радостью указал на заднюю и переднюю стены и потолок магазина, которые были заменены во время запойного ремонта стоимостью 180 000 долларов, в результате которого его магазин был закрыт на девять месяцев более десяти лет назад.Все это стало возможным благодаря 4-процентной ссуде от Федерального агентства по чрезвычайным ситуациям и Федерального управления малого бизнеса.

В день землетрясения в Лома-Приэте Порселла давал урок игры на фортепиано у задней стены своего магазина, когда-то сделанного из кирпича, а теперь из шлакоблоков, армированных сталью. Стена сместилась так, что заметно наклонилась внутрь.

«Она почти рухнула», — сказал Порселла о стене. «Он чуть не упал на меня».

Не все владельцы бизнеса получили такой же кредитный пакет, как Porcella.Браунфилд сказал, что он подал заявку на ссуду FEMA в размере 150 000 долларов, и ему предложили 15 000 долларов — слишком мало, чтобы с ним работать.

«Они сказали (ущерб) был недостаточно сильным», — сказал Браунфилд.

Город требует, чтобы владельцы неармированных кирпичных зданий модернизировали здания только в том случае, если они обращаются за разрешением на более интенсивное использование здания, т. Е. Изменение бизнес-плана, который привлечет больше людей, например, перевод розничного магазина в ночной клуб или кинотеатр. .

кирпичная кладка — определение и значение

На самом деле это было не так круто, как я надеялся, потому что вся старая кирпичная кладка идет вверх по опасному каналу (путь, по которому мы не пошли), так что это был просто очень длинный грязный водопропускной канал, а река была грязной. , но теперь я очень много знаю о погребенных реках.

10 мая 2009 г.

Очевидно, что с учетом государственного переворота в Таиланде, обвинений в коррупции в основе английского футбола и суда над первым военным преступником Великобритании в Ираке, состояние моей кирпичной кладки является самым важным во всем мире. отправленный Алистер Майлз в 17:24

Железный отвар II

И снова, непосредственно перед тем, как отправиться вниз, нам сказали, что кирпичная кладка — лучшая в мире — я думаю, фактоиды упоминали, чтобы мы сосредоточились больше на кирпичах, чем на том, что проплывало мимо.

Промытый

И снова, непосредственно перед тем, как отправиться вниз, нам сказали, что кирпичная кладка — лучшая в мире — я думаю, фактоиды упоминали, чтобы мы сосредоточились больше на кирпичах, чем на том, что проплывало мимо.

Промытый

Очевидно, что с учетом государственного переворота в Таиланде, обвинений в коррупции в основе английского футбола и суда над первым военным преступником Великобритании в Ираке, состояние моей кирпичной кладки является самым важным во всем мире.отправленный Алистер Майлз в 17:24

Архив 2006-09-01

Качество кирпичной кладки — лучшее, что я когда-либо видел, и ни один кирпич не был потревожен, кроме фактически снятых.

Автобиография

Действительно есть много очень явной кирпичной кладки , которая никогда не бывает свежей или яркой по цвету, но всегда как бы выгорела, всегда изысканно мягко.

Итальянские часы

Кирпичная кладка , которая на двенадцать лет старше, чем у ворот, скрыта под слоем лепнины.

Холборн и Блумсбери Очарование Лондона

«Мы на 99 процентов уверены, что это театр, он находится в нужном месте, а кирпичная кладка — подходящего возраста», — сказал он.

Полный канал от HuffingtonPost.com

«Мы на 99 \% уверены, что это театр, он находится в нужном месте, и кирпичная кладка — подходящего возраста», — сказал он.

Лондонская свободная пресса — Новости

Что это за слово? Используйте Word Type, чтобы узнать!

К сожалению, с текущей базой данных, в которой работает этот сайт, у меня нет данных о том, какие значения термина ~ используются чаще всего.У меня есть идеи, как это исправить, но мне нужно найти источник «чувственных» частот. Надеюсь, выше приведено достаточно информации, чтобы помочь вам понять часть речи ~ term ~ и угадать его наиболее распространенное использование.

Тип слова

Для тех, кто интересуется небольшой информацией об этом сайте: это побочный проект, который я разработал во время работы над описанием слов и связанных слов. Оба этих проекта основаны на словах, но преследуют гораздо более грандиозные цели.У меня была идея для веб-сайта, который просто объясняет типы слов в словах, которые вы ищете — точно так же, как словарь, но сосредоточенный на части речи слов. И так как у меня уже была большая часть инфраструктуры с двух других сайтов, я подумал, что для ее запуска и работы не потребуется много работы.

Словарь основан на замечательном проекте Wiktionary от Викимедиа. Сначала я начал с WordNet, но затем понял, что в нем отсутствуют многие типы слов / лемм (определители, местоимения, сокращения и многое другое).Это заставило меня исследовать словарь Вебстера издания 1913 года, который сейчас находится в открытом доступе. Однако после целого дня работы над его переносом в базу данных я понял, что было слишком много ошибок (особенно с тегами части речи), чтобы это было жизнеспособным для Word Type.

Наконец, я вернулся к Викисловарь, о котором я уже знал, но избегал, потому что он неправильно структурирован для синтаксического анализа. Именно тогда я наткнулся на проект UBY — удивительный проект, который требует большего признания.Исследователи проанализировали весь Викисловарь и другие источники и собрали все в один унифицированный ресурс. Я просто извлек записи из Викисловаря и закинул их в этот интерфейс! Так что работы потребовалось немного больше, чем ожидалось, но я счастлив, что продолжил работать после пары первых промахов.

Особая благодарность разработчикам открытого исходного кода, который использовался в этом проекте: проекту UBY (упомянутому выше), @mongodb и express.js.

В настоящее время это основано на версии викисловаря, которой несколько лет.Я планирую в ближайшее время обновить его до более новой версии, и это обновление должно внести множество новых смысловых значений для многих слов (или, точнее, леммы).

Признаков плохой кирпичной кладки

Кирпич — красивый, невероятно прочный материал. Фактически, основная причина, по которой так много людей выбирают его для своих домов и других структур, заключается в его прочности и долговечности.

Однако, чтобы кирпич соответствовал своему названию, он должен быть хорошо уложен — желательно профессионалами, использующими только кирпичи высочайшего качества и другие материалы.

К счастью, обычно вы можете определить, что с вашей кирпичной кладкой что-то не так. Если у вашего кирпича есть проблема, вы можете предпринять шаги для ее устранения, пока она не усугубилась и не повлияла на общую целостность вашего дома. Это руководство описывает несколько проблем, с которыми вы можете столкнуться с вашим кирпичом.

Прогиб в кирпичной кладке

Одним из основных индикаторов того, что у вас может быть кирпичная кладка, является то, если вы заметили какой-либо прогиб в своей кирпичной кладке.

Поклоны часто случаются постепенно.Когда кирпичи не уложены должным образом, чтобы предотвратить поглощение влаги, они медленно впитывают влагу, расширяются и сохнут снова и снова, пока не произойдет изгиб.

Гнутый кирпич не только непривлекателен, он также может вызвать проблемы с углами ваших стен. Постоянное давление на них может ослабить конструкцию. При игнорировании углы могут начать трескаться. Оттуда кирпичи могут начать расшатываться и даже смещаться.

Вам не нужно решать эту проблему на более поздних этапах.Таким образом, вам следует попытаться выявить проблему на раннем этапе и произвести ремонт, чтобы избежать потенциального и необратимого повреждения вашего дома.

Выпуклая кирпичная кладка

Подобно тому, как непрофессиональная кладка может в конечном итоге привести к прогибу кирпичей внутрь, может произойти и обратное. Иногда, если кирпичи не уложены должным образом, они также могут начать выпирать наружу.

Эта проблема возникает из-за той же проблемы — чрезмерного воздействия влаги и ее последствий. Замена поврежденного кирпича и восстановление конструкции часто является единственным решением этой серьезной проблемы.

Видимые зазоры между кирпичами

Внимательно осмотрите свою кирпичную кладку. Можете ли вы заметить какие-либо зазоры или другие проблемы между кирпичами?

Если да, то проблема может быть связана с общим качеством кирпичной кладки. При наличии зазоров часто возникает бороздка. Хотя эта проблема может сначала не вызывать проблем, в конечном итоге она может привести к ослаблению кирпичной кладки, что может привести к провисанию этой части вашего дома или другой конструкции или возникновению других проблем.

Со временем вся целостность конструкции может быть нарушена, поэтому рекомендуется обратиться за профессиональной помощью, как только станут очевидны зазоры в кирпичной кладке.

Белый порошок на кирпичах

Если вы заметили тонкий слой белого порошка на кирпичах, не думайте, что кирпичи просто пыльные. Белый порошок на кирпичах может быть вызван скоплением слишком большого количества влаги на кирпиче.

Смотрите, все кирпичи подвержены воздействию влаги. Но если эта влага не высохнет должным образом, она осядет с солью из раствора, образуя порошкообразное вещество. Обычно эту проблему можно исправить, заделав кирпичи заделкой.

Со временем, если проблема не будет устранена, кирпичи станут слабыми и со временем могут начать крошиться.

Как видите, проблемы с кирпичом время от времени возникают. Главное — помнить о предупреждающих знаках, что с вашими кирпичами что-то не так. Таким образом, вы сможете решить проблему до того, как она усугубится и потенциально может нанести существенный ущерб.

Если вы заметили какие-либо из этих проблем с собственными кирпичами или просто у вас возникли опасения по поводу целостности кирпичной кладки, не стесняйтесь обращаться к специалистам Whitney-Anderson Building Group, LLC.
