Как построить печь голландку своими руками: схема кладки

Такое сооружение, как голландская печь, можно поставить в дом с любым ультрамодным интерьером. А на даче и в стильном коттедже такая отопительно-варочная печка будет удобна, эргономична и экономна. При желании, печь голландка своими руками вполне может быть смонтирована, для этого потребуется придерживаться наших рекомендаций и подходить к работе ответственно.

Голландка в большом коттедже

Прежде всего, стоит отметить, что печь голландка с плитой значительно удобнее русской печи, так как намного меньше по габаритам и прогревается быстрее из-за меньшей толщины стенок. Но поскольку профессиональная кладка такой конструкции весьма дорога, естественным решением многих владельцев загородной недвижимости является поиск информации, как сложить печь голландку своими руками. Стандартная порядовка кладки такой печи поможет построить печь с плитой без особых проблем.

Практический совет: для тех, кто никогда не имел дело с устройством печей или подобного сооружения, очень полезно будет сначала выполнить полную кладку на открытом пространстве, без применения раствора. Стандартная порядовка и схема укладки кирпича поможет в работе.

После того как печь голландка своими руками порядовка выложена, можно даже пронумеровать кирпичи порядно, это поможет в основных работах. Но чертеж  и схема порядовка обязательно должна быть сделаны, «на глаз» выложить печку очень сложно. Производя кладку, проверяйте результат после каждых трех рядов, используя строительный уровень (лучше водяной). Контролируйте углы, внутреннее устройство, горизонтальность ряда, перевязку. В этом поможет опыт устройства конструкции «на сухую», которую вы выполнили во дворе (если выполнили).

Содержание

Особенности конструкции и плюсы голландки

Итак, отопительно-варочная голландская печь – это отличный выбор для любого дома. Причем основание можно выбрать по конфигурации практически любое – прямоугольное или овальное. Особенно интересно смотрится круглая отопительно-варочная печь голландка, такая конструкция может стать настоящим украшением дома.

Стенки нужно возводить в один кирпич для небольших конструкций, в два – для массивной печи, предназначенной для отопления большого коттеджа. При такой толщине расход топлива будет минимальным, а теплоотдача — высокой.

Фундамент под дом и отдельно под печь

Начинать выкладку обязательно нужно на предварительно подготовленный фундамент. Поэтому схема печи голландки отдельно должна содержать страничку с параметрами фундамента, исходя из основных размеров надземной конструкции. Топливник должен располагаться над полом не менее чем на 25-30 сантиметров, чтобы обеспечивать быстрый и равномерный обогрев помещения. От других конструкций печей голландка отличается некоторыми особенностями:

• топливник объемный, но не имеет под собой поддувала;
• топливник всегда прямоугольной формы, даже если печь будет круглая;
• три подъемных канала и три опускных, которые расположены один над другим обеспечивают последовательное движение газов.

Минус! Поскольку не имеется поддувала и колосника, дрова в такой печке горят не слишком интенсивно. Так как кислород воздуха подходит к горящему топливу через дверцу топливника, его для поддержания активного горения не хватает.

Приготовьте необходимые материалы

Разберемся, какие материалы потребуется, чтобы построить печь голландку с плитой для дома.

• Стандартный огнестойкий кирпич типовых размеров. Ответ на вопрос, сколько кирпича потребуется, будет зависеть от схемы печи. В среднем, чтобы сложить печь голландку потребуется 200 штук.
• Примерно 0,4 кубометра глины.
• Речной просеянный песок без комочков и посторонних включений, особенно органических веществ.
• Свободный доступ воды.
• Дверцу для топливника, лучше заводского изготовления.
• Если строится отопительно-варочная печь с плитой, то потребуется готовая варочная плита из чугуна.

Инструмент готовится, как на любые кладочные работы. После того как все подготовлено, в том числе расчищено место, материал складирован в пределах досягаемости без прерывания рабочего процесса, можно начинать строить печь с плитой.

Фундамент

Любая массивная конструкция, в том числе и отопительно-варочная печь голландка, должна опираться на основание. Голландская печь своими руками также предусматривает устройство фундамента. Обычное устройство плиты в основание – это простейший процесс. Но обязательно стоит упомянуть необходимый нюанс: плита под голландку непременно армируется не только по всей площади, но и по объему, то есть вглубь. Минимальные длина/ширина плиты – от 120 см. Второй нюанс: между фундаментом под весь дом и отдельным фундаментом под печь необходимо засыпать песок.

Примерный ход работ по фундаменту

• Отметьте размеры будущей конструкции. Если печь строится для жилого дома и уже есть напольное покрытие, придется разбирать его с учетом того, чтобы было еще и свободно работать.
• Размешайте раствор по стандартам 1:3, этого будет достаточно.
• Залейте первую часть плиты, сильно заглублять не стоит.
• На слой раствора, пока еще он не застыл, уложите арматурные прутья сеткой, расстояние между соседними – от 10 до 12 см.
• Сразу заливайте оставшийся раствор поверх арматуры, затем выравнивайте поверхность по уровню. Чем ровнее плита фундамента, тем легче будет соблюдать порядовку при подъеме рядов.
• Нужно сделать «железнение» поверхности фундамента, пока она еще не застыла. Для этого просто посыпьте плиту чистым цементом, особо не переусердствуя. Лучше воспользоваться ситом для равномерного распределения цемента.

Основание готово. Переходим к возведению печи.

Как готовить глиняный раствор для печи?

Сырье для раствора для кладки печи просеивается от больших комков и камней, комки можно разбить. Эту операцию желательно проделать несколько раз. В качестве сита прекрасно подойдет сетка от панцирной кровати, установленная наклонно на любую опору. Затем просеянная глина заливается водой и вымачивается в течение нескольких часов. Следите, чтобы вода полностью впиталась в глину, излишки лучше сразу слить. После того как глина набухнет, ее замешивают с песком, сколько нужно будет класть песка зависит от состава глины. Чаще всего, замес проводят в пропорции 1:1 и добавляют 1/8 часть воды (от полученного объема!).

Готовый раствор для печи

При работе каждый отдельный кирпич предварительно погружайте в воду на несколько секунд, иначе он будет чрезмерно впитывать влагу из раствора.

Приступаем к кладке

• На фундамент сначала следует уложить гидроизолирующий слой. Это может быть как специальная пленка, так и обычные вырезанные куски рубероида либо толя, гидроизол или прочие материалы.
• Поверх гидроизоляции тонким слоем (не превышающим 5 см) насыпьте просеянный речной песок, затем разровняйте его и проверьте горизонтальность площадки уровнем, а затем сбрызните песок водой.

Фундамент и первый ряд

• Кладка печи голландка для дома начинается с укладки первого ряда без раствора. Для средних размеров конструкции это примерно 12 кирпичей, которые сначала правильно раскладываются, затем проверяются по уровню и только потом заливаются прямо сверху тонким слоем раствора по всех верхней постели.
• Второй и третий ряд уже кладутся на раствор, при этом третий – последний ряд, где кирпичи лежат «плашмя», остальная часть до верха дверцы топливника возводится «на ребро». Начиная с четвертого или пятого ряда (это зависит от высоты вашей конструкции по проекту) используют огнеупорные кирпичи, они обычно желтого цвета.
• На 4 или 5 ряд устраивается подставка для внутренней перегородки дымохода. На задней стенке организуются «вышибные кирпичи», которые укладываются без раствора. Во время длительной эксплуатации голландки они постоянно будут вытаскиваться для прочистки печи и дымохода. Можно также сюда поставить дверцу, но так тепло будет быстрее уходить.
• Установите дверцу топливника. Ее желательно предварительно обмотать асбестом, хотя материал уже почти не поступает на современный строительный рынок. Можно выбрать другой негорючий материал. Дверца фиксируется в швах кладки при помощи стальной проволоки.
• Повторяйте в следующих рядах контуры четвертого ряда до верха дверцы. Порядовка печи голландка может меняться до устройства дверцы, это зависит от высоты печки. Затем снова кирпичи кладутся плашмя, после завершения обвязки дверцы. Обычно это начинается с седьмого ряда, в шестом кирпичи еще на ребре. Снова надо тщательно проконтролировать перевязку, горизонтальность и расположение углов.

Примерная порядовка от дверцы топливника

• Внимание! Седьмой ряд выкладывается кирпичами плашмя, но на задней стенке оставляем их на ребре. И уже только после этого все последующие ряды будут выкладываться плашмя.
• Восьмой ряд примечателен тем, что над топкой выкладывается скошенный кирпич. Такая схема кладки печи голландки позволяет при открытии топки пользоваться конструкцией как камином. Восьмой ряд топочную дверцу закрывает уже полностью.
• Девятый имеет смещение кирпича немного назад. По верху этого ряда необходимо проложить негорючий материал, лучше всего асбестовый шнур, на который сверху будет устанавливаться варочная плита. Следите за полной герметичностью соединений, швов и стыков кирпича и чугуна.

Бесконфорочная варочная поверхность голландки

• В десятом ряду формируйте основания для будущего дымохода. Для легких и средних печей дымоходы из кирпича не устраиваются, они слишком тяжелые. Нужно подобрать металлическую трубу.
• В одиннадцатый ряд вкладывается задвижка с асбестовым уплотнением. Также на этой высоте формируется стык печи с дымоходной трубой, кладка идет в четверть. Кладка завершена!

Голландка без варочной поверхности

Готовая отопительно-варочная голландская печь может быть подвергнута отделке, ее можно облицевать глазурованной плиткой, побелить, покрасить или оставить без внешней отделки. Выбор варианта отделки зависит от интерьера дома. Все стыки с полом закрываются специальными плинтусами. После выкладки печь должна просушиться. До этого разводить сильный огонь, используя дрова, нельзя! Но сколько времени потребуется на просушку? Специалисты рекомендуют выждать не менее двух недель. Проверка тяги осуществляется сжиганием небольшого количества бумаги в топливнике.

Как вам статья?

Алексей Петрович

Задать вопрос

Печь голландка своими руками — порядовка и инструкция!

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

Печь голландка своими руками

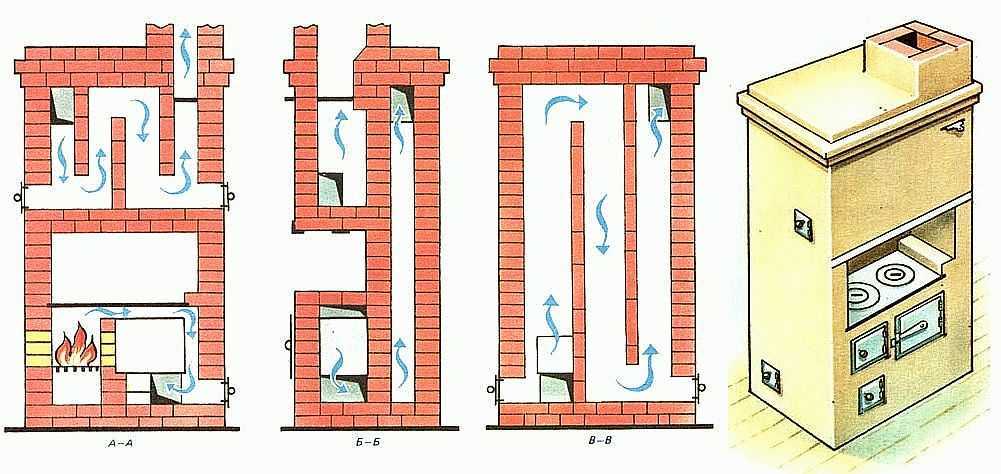

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

• отсутствие решетки колосника;
• наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
• печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
• под топкой нет поддувала;
• варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

1. Обычный керамический кирпич.
2. Огнеупорный кирпич.

   Огнеупорный кирпич

3. Строительная глина.
4. Вода.
5. Речной песок.
6. Дверцы для поддувала и топки.

   Дверцы печные

7. Решетка колосника.

   Колосник

8. Стальная гибкая проволока.
9. Асбестовый шнур.

   Асбестовый шнур

10. Очистные дверцы.
11. Задвижки.

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальная

Цены на огнеупорный кирпич

Огнеупорный кирпич

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундаментФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи.

Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

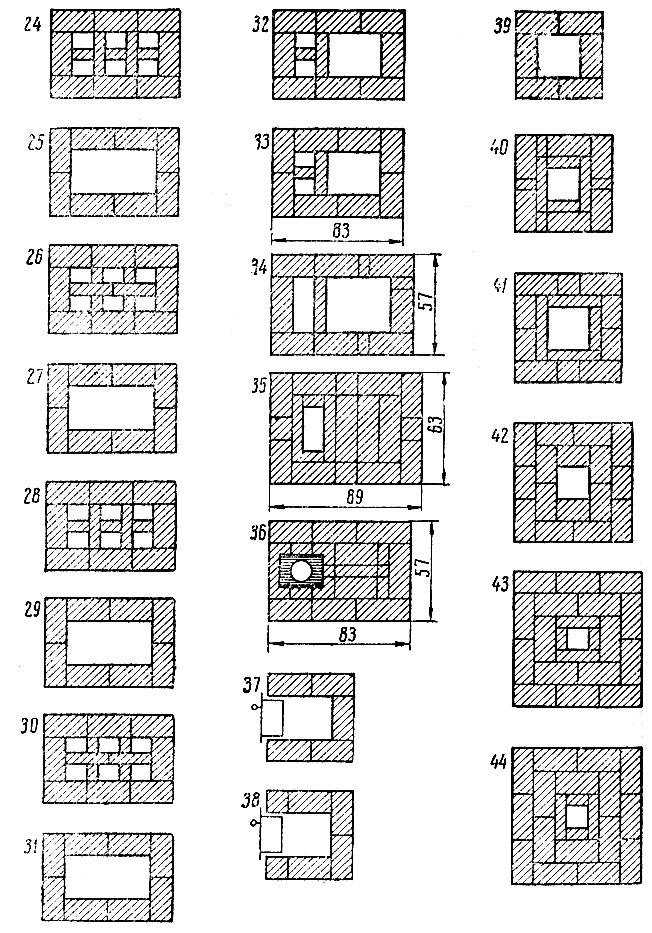

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.
