Клапан для проветривания в стене: Приточный клапан в стену — виды и принцип действия, советы по выбору

Опубликовано

Содержание

монтаж клапана притока воздуха в систему приточной вентиляции

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все «за» и «против», а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

  • Необходимость установки вентиляционного клапана
  • Конструкция и принцип работы
  • Аргументы «за» и «против»
  • Параметры выбора встраиваемого проветривателя
  • Технология монтажа приточно-стенового клапана
    • Определение оптимального места установки
    • Необходимые инструменты и материалы
    • Последовательность выполнения работ
  • Обслуживание вентиляционного клапана
  • Выводы и полезное видео по теме

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

  1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
  2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
  3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
  4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

  1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
  2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
  3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
  4. Фильтрующий элемент. Очищает поступающий воздух от пыли.
  5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

  • наличие исправной вытяжки;
  • движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

  1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
  2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
  3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
  4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
  5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
  6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
  7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

  • необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
  • несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
  • при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и «не дышащей» отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

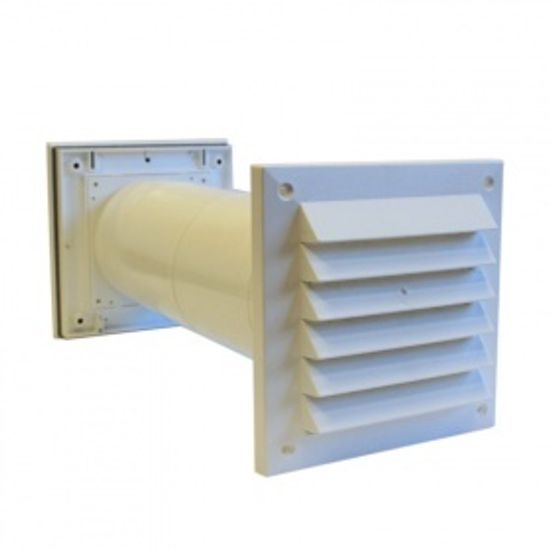

Стеновое вентиляционное устройство

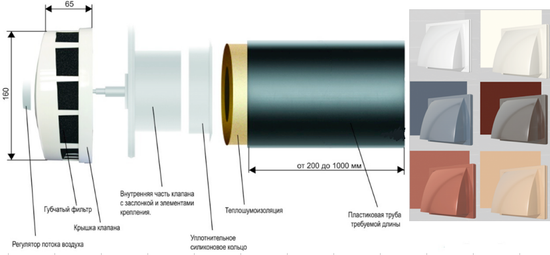

Устройство стенового клапана

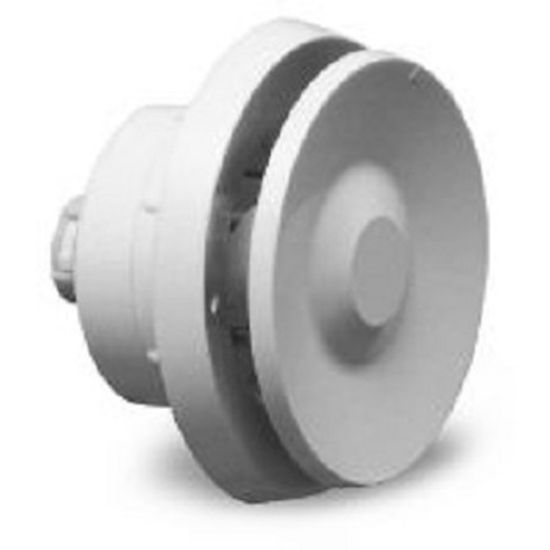

Крышка клапана в помещении

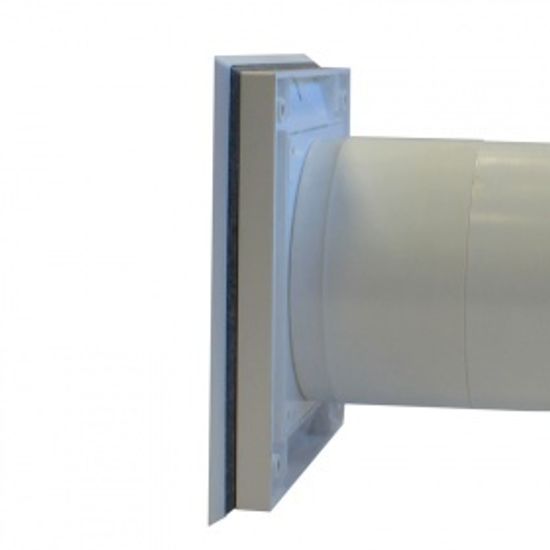

Вентиляционный клапан в собранном виде

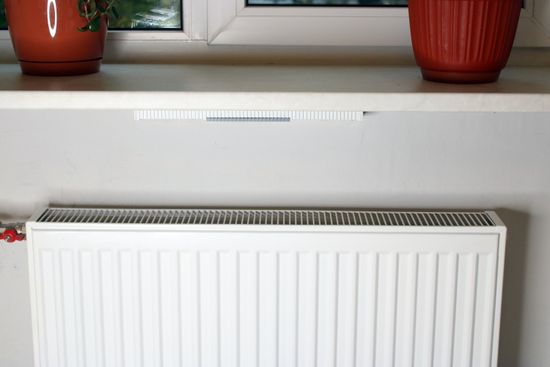

Вариант стенового клапана над радиатором

Кожухи с теплоизоляцией для стенового клапана

Стеновые клапаны в устройстве вентилируемого фасада

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

  • производительность устройства;
  • допустимую температуру эксплуатации;
  • длину и диаметр воздуховода;
  • способ управления;
  • уровень шумоизоляции;
  • компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

  1. Монтаж предпочтительно осуществлять в несущей стене.
  2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
  3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

  • между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
  • вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

  • стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
  • промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
  • монтажная пена;
  • штукатурная смесь;
  • строительный нож;
  • фигурная отвертка;
  • инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

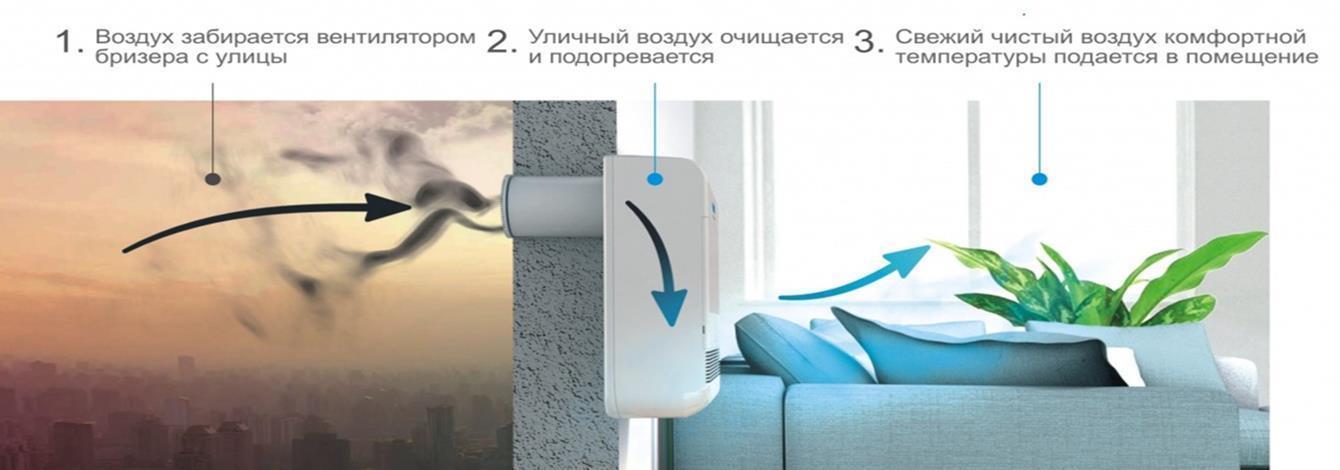

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Перед бурением стены установкой, предназначенной для алмазного бурения, производится разметка

Буровой станок закрепляется на направляющей. К его двигателю прикрепляется буровая коронка, выполненная в виде полой трубы с острым торцевым краем. Уклон при бурении отверстия необходим, чтобы конденсат в случае его возникновения стекал наружу

Пробуренное отверстие освобождается от пыли с помощью строительного пылесоса, при необходимости моется водой

Подготовленное отверстие обрабатывается раствором, затем в него устанавливают кожух стенового вентиляционного клапана с внешней решеткой. После чего производятся работы по обустройству приточного вентиляционного клапана

Шаг 1: Разметка перед формированием отверстия для установки приточника

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

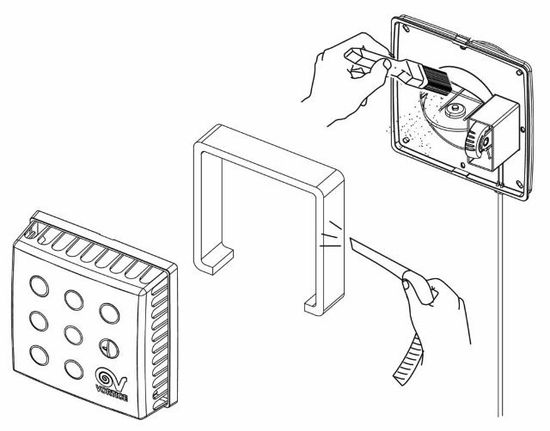

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

установка в квартире и доме

Для того чтобы люди чувствовали себя комфортно дома, на работе, в торговом центре, иначе говоря, в любом помещении, оно должно хорошо проветриваться. Существуют схемы обустройства вентиляции, которые обеспечивают здоровый микроклимат.

Очень важно, чтобы атмосферный воздух с улицы вовремя и в достаточном количестве попадал в помещения, где могут быть люди.

Чаще всего эта задача решается с помощью приточного клапана, встроенного в стену.

Что такое стеновой вентиляционный клапан

Еще не так давно основным источником проникновения наружного воздуха во многих жилых постройках была система естественного проветривания.

Обновление воздуха происходило в основном через открытые форточки, щели в оконных рамах и дверных проемах.

Современные методы строительства наряду с новыми материалами диктуют необходимость в усовершенствовании старой технологии.

В частности, для постоянной подачи атмосферного воздуха разработаны технологичные устройства, которые известны как проветриватели, или стеновые приточные клапаны.

Подобные клапаны, по сути, представляют собой специальные воздуховоды с заслонками, которые выходят через стену на улицу. Особенности их работы будут рассмотрены ниже.

Назначение стенового клапана

Не секрет, что пластиковые окна обладают полной герметичностью. Замена старых деревянных рам на новые, пластиковые, приводит к существенному ухудшению обмена воздуха, за который ранее отвечала естественная вентиляция.

В результате наблюдается возрастание концентрации углекислого газа. Она может вырасти до опасных для здоровья значений.

Нехватка кислорода приводит к головной боли, повышенной утомляемости, отрицательно сказывается на работоспособности человека. Могут обостриться хронические заболевания.

Кроме этого, в таких комнатах и квартирах повышается влажность воздуха. Ее увеличение способствует развитию колоний микроорганизмов, часть которых является болезнетворными.

Если такие условия сохраняются достаточно продолжительное время, в помещениях наблюдается развитие плесени. Все эти факторы особенно опасны для детей и аллергиков, а также для людей, которые имеют слабый иммунитет.

Исправить ситуацию может только постоянное проветривание. Понятно, что невозможно держать окна все время открытыми. Сводятся на нет все преимущества пластиковых стеклопакетов.

Выход один – использовать клапан для проветривания. С его помощью можно обеспечить саморегулирование микроклимата в любых помещениях, предназначенных для человека.

Приточный вентиляционный клапан в стену предназначен для работы как в жилых сооружениях, так и в постройках производственного и общественного назначения.

Он может быть составным элементом любой схемы вентиляции из тех, что используются в настоящее время в строительстве.

Особенно актуальна его установка в частных домах или квартирах, где растут маленькие дети и живут большие семьи. Он, безусловно, необходим в системе вентиляции офисов, а также кинотеатров, концертных залов и т. д.

Естественная вентиляция в старых постройках, где был сделан капитальный ремонт с заменой окон, нуждается в модернизации, так как она практически утрачивает работоспособность.

Подачу атмосферного воздуха в этом случае лучше всего можно организовать при помощи приточных клапанов.

Конструкция и принцип работы

Устройство для проветривания функционирует по простому физическому закону. Воздушная масса всегда перемещается из области с высоким атмосферным давлением в сторону области с более низким его значением.

Как правило, такие условия наблюдаются в комнатах, где вытяжная вентиляция функционирует как положено. Ее работа обеспечивает нужную разницу давления.

Необходимо не забывать о некоторых нюансах, если здание оснащено обычной вытяжной системой. Эффективность ее работы зависит от температуры окружающей среды, а также направления и силы ветра.

Если уличная температура близка к комнатной, то скорость прохождения воздушного потока через вытяжные воздуховоды уменьшается. И наоборот, чем холоднее снаружи, тем интенсивнее происходит воздухообмен.

Сделать это несложно. Можно использовать обычную зажигалку или полоску тонкой бумаги. Следует открыть форточку, чтобы увеличить скорость поступающего воздушного потока.

Затем аккуратно приблизить язычок пламени зажигалки к вытяжной вентиляционной решетке. Если огонек ощутимо клонится в сторону решетки, значит, вытяжка работает хорошо. Если используется полоска бумаги, то она должна «прилипнуть» к решетке.

Тогда становится понятно, что стеновой клапан для проветривания будет функционировать эффективно. Если же проверка показала другой результат, то от клапана не будет никакого толку.

Стеновой клапан, которым оснащается система приточной вентиляции, устроен достаточно просто. Его можно приобрести в готовом для эксплуатации исполнении или сделать самостоятельно.

Набор основных деталей следующий:

  • защитная вентиляционная решетка. Она монтируется на стену с внешней, уличной стороны. Решетка призвана препятствовать загрязнению воздушного канала различным мусором, пылью и посторонними предметами. Материал детали – алюминий или пластик. Изнутри на решетку может крепиться противомоскитная сеточка;
  • воздуховод. Представляет собой отрезок трубки диаметром от 6 до 14 см и длиной от 20 до 220 см. Производится из пластика. Чем больше диаметр воздухопровода, тем выше пропускная способность клапана. В собранном состоянии длина воздушного канала должна быть равна толщине стены;
  • изоляционная вставка. Располагается снаружи трубки по всей ее длине. Материал изготовления – полифом. Вставка предназначена для более надежной шумоизоляции помещения. Другой ее функцией следует считать защиту участка стены от промерзания зимой;
  • оголовок. Как правило, пластиковый. Подсоединяется к воздухопроводу в комнате. Он укомплектован фильтрующим элементом, очищающим воздушный поток от пыли.
    В оголовке имеется заслонка, открытие которой регулируется в ручном режиме. Это дает возможность настроить приток воздуха и избавиться от влияния порывов ветра.

Существуют более технологичные и дорогие конструкции. Приточные стеновые клапаны могут быть снабжены датчиками влажности и/или температуры воздуха.

Кроме этого, изделия комплектуются нагревательным элементом и вентилятором. Такие девайсы функционируют в автоматическом режиме и стоят довольно дорого.

Преимущества и недостатки

Стеновой проветриватель призван поддерживать непрерывное поступление свежего воздуха в комнату. Если поставить раму ПВХ-окна в режим проветривания, получается, казалось бы, схожий эффект.

Однако противопоставлять эти способы проветривания один другому не следует. В идеале они дополняют друг друга.

Какие же достоинства имеет вентиляционный клапан перед простым проветриванием? Составим небольшой список:

  • установка приточных клапанов не портит дизайн комнаты. Оголовок клапана мало заметен и имеет небольшие размеры, что позволяет без проблем спрятать его за занавесками;
  • нет необходимости часто открывать форточку. Таким образом увеличивается срок жизни оконной фурнитуры;
  • пропускная способность приточного клапана может составлять 60-70 м3/час. Она более высокая, чем режим проветривания у пластиковых стеклопакетов;
  • наружный воздух, проходя через фильтр проветривателя, избавляется от примесей и пыли;
  • функция регулировки поступления воздуха через клапан позволяет настроить оптимальный воздухообмен;
  • участок стены, где смонтирован проветриватель, защищен от промерзания и обладает прекрасной шумоизоляцией;
  • клапан полностью автономен и функционирует без участия человека;
  • предотвращается появление конденсата. Если устройство расположено рядом с отопительными батареями, температурные колебания в комнате зимой минимальны.

Использование стенового клапана как составной части системы приточной вентиляции имеет ряд негативных моментов, которые стоит отметить:

  1. чтобы установить изделие, неизбежно придется делать отверстие в стене, тем самым ослабляя конструкцию;
  2. ошибки при проведении монтажа могут спровоцировать частичное промерзание стены зимой;
  3. дешевые модели данных изделий, которые не снабжены вентилятором, имеют низкую производительность, порядка 30 м3/час. Этого достаточно всего для одного человека, находящегося в помещении.

Виды и отличия

Еще один вид приточной вентиляции в стену в разрезе

Все приточные клапаны работают по одному принципу, поэтому разница между моделями минимальна, кроме тех, которые предназначены для систем принудительной вентиляции.

По форме можно выделить изделия с круглым (подавляющее большинство) и прямоугольным сечением воздуховода. По комплектации различаются модели с тепло- и шумоизоляцией или без оной. По функционалу выделяют бытовые модели и промышленные.

Они разделяются по двум критериям: наличию возможности усовершенствования путем монтажа дополнительного оборудования и возможности полностью или частично перекрывать воздушный канал.

Особняком выделяется группа клапанов для принудительной вентиляции. Они укомплектованы вентилятором, который может работать в обоих направлениях, направляя воздушный поток в помещение или выводя его наружу.

Кроме того, такие модели оснащены обогревателем и дополнительными фильтрами, а также датчиками влажности и/или температуры воздуха. Это позволяет использовать устройства постоянно, летом и зимой.

Эти системы гораздо более эффективны, чем описанные выше, и могут работать в автоматическом режиме.

Критерии выбора вентиляционного клапана

Более сложный вид приточного клапана с дополнительными функциями (фильтрами и нагревательным элементом).

Перед тем как приобрести стеновой клапан, следует проверить, соответствуют ли его возможности необходимым параметрам для конкретного помещения.

В этом смысле важно оценить пропускную способность устройства. Для жилых комнат норматив по воздухообмену составляет 3 м3/час из расчета на один квадратный метр площади.

Температурный интервал эксплуатации, который указан производителем, должен соответствовать климатическим данным для региона.

Длина пластикового воздушного канала проветривателя выбирается с учетом толщины стены. Важен уровень тепло- и шумоизоляции, который обеспечивает модель, а также способ управления: ручной или автоматический.

Технология монтажа стенового клапана

Монтаж приточного клапана лучше проводить в капитальной стене. Желательно, чтобы наружная часть стены не выходила на оживленную магистраль или завод.

В высотных жилых зданиях внешний выход воздуховода можно делать на балконе.

Определение оптимального места установки

Где правильно размещать приточную вентиляцию в стене

На начальном этапе следует определиться с местом установки.

Клапаны для вентиляции могут устанавливаться в любом месте, однако самыми лучшими являются:

  1. место ниже подоконника и выше батареи отопления;
  2. рядом с верхом оконной рамы, в 2-2,5 м от пола, но не ближе 30 см от оконного откоса.

В обоих вариантах уличный воздух, попадая в жилое помещение через клапан в стене, успевает немного прогреться, что значительно улучшает микроклимат.

Необходимые инструменты и материалы

Без специального бура будет сложно обойтись

После того как подходящее место для установки клапана в стену определено, подготавливаются инструменты и материалы, необходимые для работы. Для разметки будут нужны рулетка, карандаш и обычный уровень.

Кроме того, понадобится ножовка, отвертка, монтажный нож, очки для лица, которые защищают глаза при сверлении, и респиратор.

Для герметизации отверстий нужно подготовить баллон с монтажной пеной, цементный раствор или штукатурную смесь.

Последовательность выполнения работ

Порядок монтажа: инструкция от производителя

Установка приточного клапана в стене начинается с разметки положения будущего отверстия для воздухопровода. Диаметр его должен быть на 1 см больше диаметра воздушного канала.

Стену следует подготовить: в помещении – очистить участок от обоев, снаружи – на время снять облицовочную панель со стены (если она есть).

Бурение отверстия осуществляется с пологим наклоном в сторону улицы, чтобы атмосферные осадки не попадали внутрь. Получившаяся скважина очищается от пыли и мусора при помощи пылесоса.

В отверстие заделывается утеплитель, затем пластиковый воздуховод. Снаружи он защищается прочной вентиляционной решеткой. Изнутри комнаты осуществляется монтаж оголовка согласно инструкции по установке.

Обслуживание вентиляционного клапана

Обслуживание стеновых клапанов приточной вентиляции не представляет трудности.

Достаточно снять фильтр и теплоизолирующий элемент и промыть их в мыльной воде, затем хорошо просушить.

Воздуховод очищается от мусора и пыли при помощи пылесоса. Операцию нужно проводить дважды в год, если это большой город, и раз в год в менее загрязненных населенных пунктах.

Итоги и выводы

Клапан приточной вентиляции является полезным устройством, которое способствует эффективной работе всей вентиляционной системы.

В данной статье достаточно подробно освещены особенности, связанные с функционированием стеновых клапанов, которые работают по схеме естественной вентиляции.

Надо отметить, что, помимо готовых образцов, которые можно купить, такие изделия нетрудно сконструировать самостоятельно и установить у себя дома.

Более подробного рассмотрения заслуживают технологичные клапаны для принудительной вентиляции, которые становятся все более распространенными и доступными.

Oatey® Sure Vent® Настенная коробка для клапана подачи воздуха

Oatey® Sure Vent® Настенная коробка для клапана подачи воздуха

Oatey® Sure Vent® Настенная коробка для клапана подачи воздуха

Oatey® Box2 9001 Комплект 9001 Настенная коробка для воздухоприемных клапанов ® Sure Vent® предназначена для использования с воздухоприемными клапанами, требующими скрытой установки. Продукция Oatey уже более 100 лет пользуется доверием профессионалов в области сантехники.

СКП: 038753392608
Деталь №: 39260

Технические ресурсы (4)

Подача
Часто задаваемые вопросы
Зеленый лист LEED
Информация о товаре

Основные характеристики

  • Новый, меньший размер: 4-1/2 дюйма x 5-3/4 дюйма
  • Конструкция из ударопрочного полистирола
  • Вмещает 6 или 20 DFU AAV с адаптерами 1-1/2 дюйма или 2 дюйма
  • Перечислен UPC

Технические характеристики

Марка: Оати
Цвет: Белый
Материал: Ударопрочный полистирол
Масса: 0,6 фунта

Связанные ресурсы

Да. Любой AAV может работать со сбоями или работать неправильно, потому что это механическое устройство. Признаками того, что Sure-Vent не работает должным образом, являются неприятные запахи. Если вы чувствуете неприятный запах (запах канализации) рядом с сантехническим прибором, в котором установлен Sure-Vent, это означает, что Sure-Vent не закрывается должным образом, чтобы создать надежное уплотнение, и его следует заменить. Некоторые люди связывают медленные сливы с неправильной работой Sure-Vent. Проблема не в Sure-Vent, медленный слив связан с частичной закупоркой самого дренажа. Частично заблокированный слив будет заполняться водой, когда прибор будет сливать воду, а Sure-Vent распознает положительное давление от ограничения и останется в закрытом положении, чтобы остановить обратный поток из Sure-Vent. В этом случае вам следует прочистить канализацию.

Да, с исключениями. Всегда проверяйте у местных строительных властей, чтобы убедиться, что это приложение одобрено в вашем муниципалитете, прежде чем пытаться установить эту установку. Мы также рекомендуем вам проконсультироваться с производителем насоса перед завершением этой установки. Помните, что вам также необходимо вентилировать любое приспособление или группу приспособлений, перед установкой проконсультируйтесь с местным строительным служащим, чтобы убедиться, что ваша водопроводная система спроектирована правильно. Если они не вентилируются должным образом, стоки не будут течь должным образом. После подтверждения того, что все вовлеченные стороны одобряют это приложение, вы можете связаться с нашим отделом обслуживания клиентов, и они будут рады отправить чертеж, объясняющий приложение.

AAV = Клапан подачи воздуха.

Просмотреть больше
