Конструкция крыши: Конструкции крыш и виды стропильных систем

Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.



Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как  на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.



Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.



2. Двухскатная крыша

Наиболее простой по конструкции стропильной системы является двухскатная крыша.



Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.



Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.



При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.



Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.



Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.



3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши  — очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).



Трапециевидные скаты, как правило, монтируют на более длинных стенах  дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.



Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.



Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.





Обратите внимание

Обращаю ваше внимание, что стропильная система вальмовой крыши – удовольствие не из дешевых, но и результат превосходит всякие ожидания.



Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае  будет ограничено только диагональными стропилами и нарожниками.



4. Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.



Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она  часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).



При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.



5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).



Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.



Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.



Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.



Мои работы

Монтаж гибкой черепицы в Видном

Монтаж водостока в Москве

Кровля с нуля в деревне Обухово

Реконструкция фасада и кровли



Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

• наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.

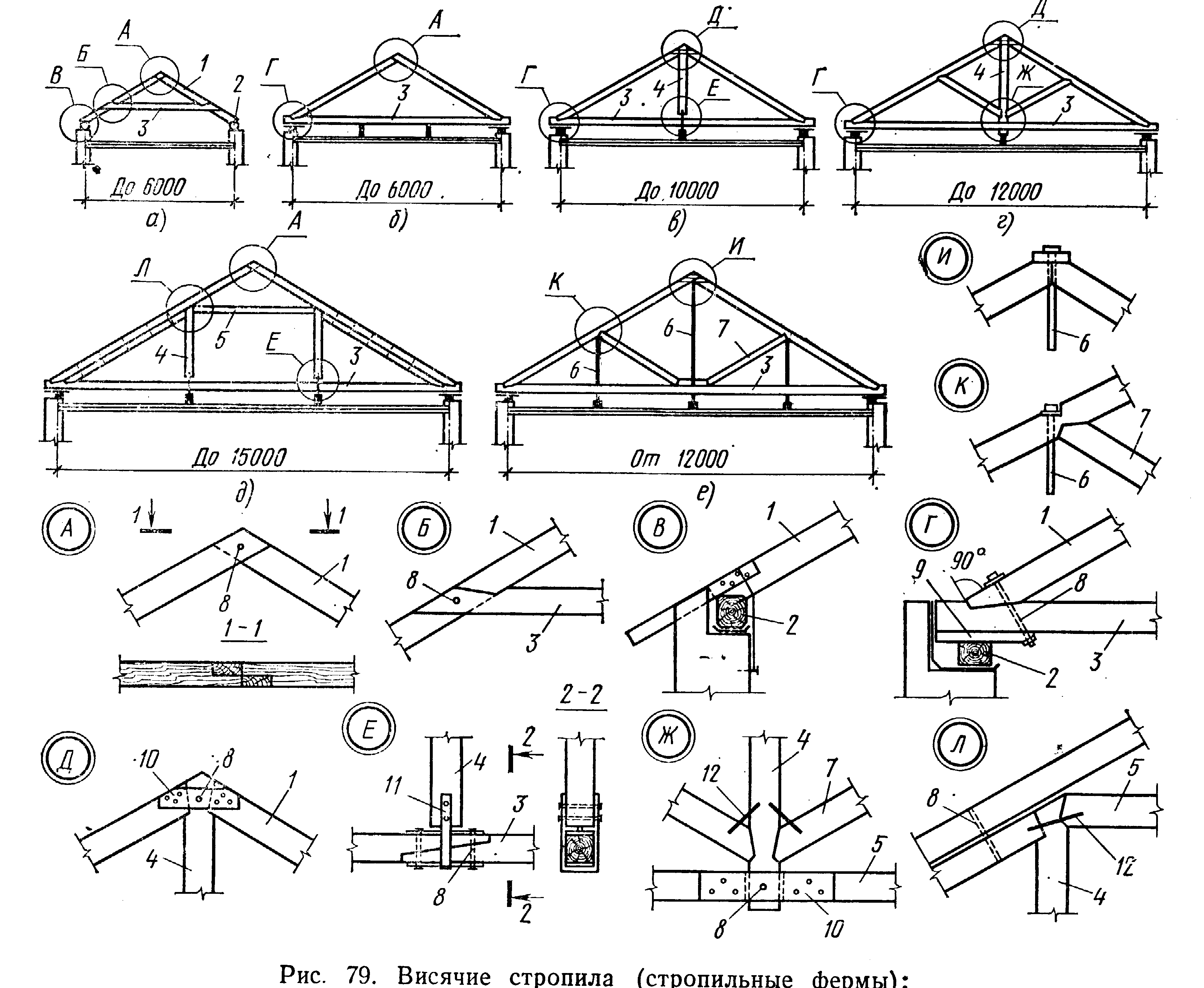

• висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.



Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.



Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Задать вопрос

Рассчитать онлайн



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме



Контробрешетка крыши

Подробнее

Утепление и отделка мансардных окон

Подробнее

Ремонт кровли зимой

Подробнее



Добавить комментарий

115 фото базовых элементов и их разновидности

Крыша является важным элементом дома, поскольку именно она является основной защитой здания от воздействия различных атмосферных явлений. Именно поэтому обустройство крыши необходимо проводить не спеша, учитывая все мелочи и обдумывая каждое действия. Правильно выбранный материал, угол наклона, сложность конструкции, качество кровли – все это в дальнейшем окажет непосредственное влияние на срок службы здания в целом.

Все эти вопросы нужно решить еще до начала сооружения крыши, чтобы определиться было проще, можно рассмотреть различные схемы устройства крыш, поинтересоваться их преимуществами и недостатками.

Какую конструкцию выбрать?

Конструкция крыши напрямую зависит от того, какое здание возводится – промышленное или жилое. Для зданий производственного назначения часто выбирают плоскую или односкатную крышу, а вот при возведении жилых домов наибольшей популярностью пользуется двухскатная и вальмовая формы.

Такие крыши имеют не очень сложную конструкцию, их легко можно сделать самостоятельно. По финансовым затратам эти формы крыш также весьма экономичны.

Двухскатная крыша состоит из следующих элементов:

• стропильная система – стропильные ноги, которые попарно опираются друг на друга и расположены на стенах возводимого здания.
• две зашитые стены или фронтона;
• кровельный пирог, включающий в себя обрешетку, гидро- и пароизоляцию, кровлю, утеплитель и внутреннюю отделку;
• система стока воды;
• другие элементы, такие как чердачная дверь или окно в крыше (в зависимости от индивидуальных предпочтений).

Размер крыши и угол наклона определяются для каждого здания отдельно, в зависимости от конструктивных особенностей и предназначения здания.

Обустройство обрешетки

После того, как стропила установлены, специалисты настоятельно рекомендуют позаботиться о сооружении контробрешетки. Монтируется она параллельно стропилам. Это позволит усилить конструкцию крыши, что актуально в случае, когда кровельный материал имеет значительный вес. Устройство крыши из профнастила может обойтись и без контробрешетки, поскольку материал сам по себе легкий.

Далее следует сооружение обрешетки, которая крепится перпендикулярно стропилам. Для этого используют доски или брусья, которые должны быть сухими и ровными.

Ширина между досками определяется индивидуально, в зависимости от выбора кровельного материала. Так, устройство крыши из шифера предполагает меньшее расстояние между досками, нежели крыши из того же профнастила. При устройстве обрешетки следует учитывать не только вес кровельного материала, но и его жесткость.

Гидро- и теплоизоляция крыши

Чаще всего при обустройстве крыши в качестве гидроизоляционного барьера используют специальный битумно-полимерный материал (рулонный). Его можно крепить при помощи мастики или же строительным степлером.

Гидроизоляционный слой нужно крепить не внатяжку, а с незначительным попуском (около 20 мм). Кровельный материал нужно укладывать таким образом, чтобы между ним и гидроизоляционным слоем был зазор в 3-5 см.

Для теплоизоляции крыши чаще всего используют материалы, изготовленные на основе минеральной ваты. Они экологичны, долговечны, огнеупорны и со временем не дают усадки.

Между теплоизоляционным материалом и гидроизоляцией следует уложить диффузионную мембрану (паропроницаемую пленку) – это позволит утеплителю «дышать», при этом влага будет беспрепятственно испаряться.

Независимо от того, осуществляется устройство крыши из металлочерепицы или любого другого материала, нужно обязательно позаботиться о вентиляции чердака.

Обустройство кровли – последовательность действий

Независимо от того, планируется устройство мягкой крыши или из черепицы, процесс осуществляется в следующей последовательности:

• Первым делом нужно рассчитать количество материалов, необходимых для кровли.
• Возведение стропильной системы с четким соблюдением ее прямоугольности, а также горизонтальности конька.
• Укладка и закрепление гидроизоляционного материала.
• Установка обрешетки.
• Установка специальных защитных «фартуков» вдоль конька, около дымохода и т. д.
• Укладка кровельного материала.
• Укладка доборных изделий, таких как коньковые планки, вентиляционные выходы, верхние ендовы и других.
• Монтаж водосточной системы.
• Укладка утеплителя в пространство между стропилами.
• Установка и закрепление пароизоляционного материала.
• Удаление строительного мусора, устранение мелких дефектов.

В целом, обустройство кровли занятие не такое сложное, как может показаться на первый взгляд. Главное произвести правильные расчеты и не прогадать с конструкцией крыши. И тогда устройство мягкой крыши или крыши из профнастила (и любого другого материала) будет в радость.

Фото устройства крыши

Также рекомендуем посетить:

• Правильная крыша
• Утепление мансарды
• Крыша из ондулина
• Монтаж крыши
• Плоская крыша
• Установка крыши
• Мансардная крыша
• Стропильная система
• Крыша из шифера
• Труба на крыше
• Односкатная крыша
• Вальмовая крыша
• Крыша дома
• Крыша гаража
• Четырехскатная крыша
• Ломаная крыша
• Как сделать крышу
• Ремонт крыши
• Кровля крыши
• Проект крыши
• Течет крыша
• Крыша дома своими руками
• Утепление крыши
• Профнастил для крыши
• Угол крыши
• Гидроизоляция крыши
• Система крыши
• Крыша бани
• Двухскатная крыша
• Снегозадержатели на крышу
• Конек крыши
• Чем покрыть крышу
• Крыша из металлочерепицы
• Снег на крыше
• Красивая крыша

Элементы каркаса крыши | СТРОЙКА

Поиск

Теги:

Крыша состоит из множества различных конструктивных элементов.

Каркас крыши — это конструкция, которая поддерживает вашу крышу.

Главное решение, которое необходимо принять при возведении кровли, — какой материал использовать для ее возведения: дерево или металл.

Деревянный каркас по сравнению с металлическим каркасом

Древесина на сегодняшний день является наиболее распространенным материалом для каркаса дома в Австралии. Во многом это связано с ценой – деревянный каркас значительно дешевле металлического. В результате стало намного больше продавцов, которые работают с деревянными каркасами, а конкуренция еще больше снижает цены.

Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет, а также устойчив к термитам.

Кроме того, большая несущая способность стального каркаса может также исключить необходимость во внутренних несущих стенах. Сталь и алюминий подлежат вторичной переработке и, в отличие от древесины, часто обрезаются до нужного размера до того, как попадут на строительную площадку, что сокращает количество отходов. В большинстве современных конструкций такие элементы, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем доставляются на строительную площадку.

Общие элементы каркаса крыши

Ниже приведен список стандартных элементов каркаса крыши:

ЭЛЕМЕНТ РАМЫ	Описание
Борт баржи	Доски баржи можно найти в домах с остроконечной крышей. Их функция аналогична функции бордюрной доски, однако она проходит параллельно стропилам под углом на скальном конце фронтона. Баржевая доска маскирует стропила, ближайшие к концу двускатной крыши.
Потолочная балка	Потолочные балки — это отрезки дерева или металла, к которым крепится потолок.
Галстук-воротник	Хомуты — это элементы, которые устанавливаются между стропилами для предотвращения их расхождения.
Лицевая панель	На концах стропил крепится бордюрная доска, чтобы скрыть их.
Подвесная балка	Подвесные балки располагаются под прямым углом прямо над потолочными балками. Они крепятся к потолочным балкам металлическими обручами или скобами. Их основная цель — поддерживать балки и позволять устанавливать более короткие балки.
Вальмовое стропило	Вальмовое стропило проходит от стеновой плиты до конька в углу вальмовой крыши.
Прогон	Прогон — это горизонтальный кусок дерева или металла, который поддерживает стропила или настил крыши и помогает предотвратить провисание крыши.
Стропила	Стропила — это наклонные балки, идущие от конька крыши к карнизу. Они обеспечивают поддержку внешнего кровельного материала.
Коньковая балка	Коньковые балки представляют собой длинные, прямоугольные, жесткие куски дерева, металла или камня, уложенные горизонтально вдоль конька крыши.
Кровельная обрешетка	Кровельные рейки проходят поперек или вниз по крыше (иногда и то, и другое), чтобы обеспечить точку крепления для кровельных облицовочных материалов, таких как черепица или черепица.
Несущий потолок	Несущие софиты располагаются между стеной и фасцией, обеспечивая основу для крепления облицовки софита.
Стойки и стойки	Подкосы и подпорки представляют собой вертикальные элементы, которые поддерживают и передают нагрузку от прогонов к подкосным балкам.
Распорная балка	Распорные балки поддерживают элементы крыши там, где нет несущих стеновых стоек. Они передают нагрузку с крыши на несущие стены. Подкосные балки должны поддерживать только нагрузки крыши и не использоваться в качестве потолочных балок.
Верхняя пластина	Верхняя пластина прибита к верхней части стоек стены. Это пластина, на которой сидят кровельные элементы, и фактически место встречи стен и конструкции крыши. Он поддерживает нагрузку на крышу и помогает передавать ее вниз по несущим стенам в фундамент.
Ферма	Ферма представляет собой элемент каркаса треугольной формы. Кровельные фермы обычно изготавливаются за пределами площадки, что снижает цену и ускоряет строительство каркаса крыши. Стропильные фермы обеспечивают поддержку настила крыши, каркаса и противодействуют ветровой нагрузке.
Стропила ендовы	Развальцовка проходит по диагонали под углом 45° от внутреннего угла двух пересекающихся стеновых пластин до конька крыши.

Объяснение конструкции крыши | Домостроение

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Тернером Тимбером)

Крыши (открывается в новой вкладке) — это одна из быстро меняющихся областей жилищного строительства. В викторианские и эдвардианские времена был действительно только один способ построить крышу, и он до сих пор широко используется. Но с тех пор мы видели введение многих других вариантов.

У всех есть свои сторонники, и у всех есть свои плюсы и минусы.

Традиционная или срезная крыша

Традиционный вариант имеет крутой уклон, редко менее 35°. Это отражает требования к защите от атмосферных воздействий старых кровельных материалов, таких как солома и черепица.

• Готовая конструкция легко адаптируется. Мало того, что объем достаточно велик, чтобы превратить его в жилое пространство, так еще и структуру можно легко изменить

Минусы:

• Строительство крыш является одним из наиболее сложных аспектов столярных работ на строительной площадке и требует высокой квалификации. Поскольку бревна вырезаются на месте и монтируются по одному, это относительно медленно и относительно дорого

Плоские крыши

Нет ничего технически сложного в строительстве плоских крыш , которые, кстати, никогда не бывают плоскими, а всегда строятся так, чтобы не скапливалась дождевая вода.

Но только в 19В 50-х годах дешевые и надежные материалы для покрытия этих конструкций стали широко доступны, и это положило начало буму пристроек с плоскими крышами по всей стране.

В этом проекте Strom Architects плоская крыша подчеркивает простые минималистские линии одноэтажного дома (Изображение предоставлено Мартином Гарднером) также популярны зеленые плоские крыши с использованием очитков, трав и мхов

Минусы:

• В то время как модернистские дома с плоской крышей становятся все более популярными, кровельное покрытие часто выполняется из дорогого металла. 1960-х годов и быстро завоевал новая сцена домостроения. Стропильные крыши доступны в виде ферменных ферм, а также открытых или чердачных ферм (подробности ниже).
  В конструкции крыши этого дома использовались сборные фермы от Turner Timber, мансардные окна были учтены в проекте на фасаде (Изображение предоставлено Turner Timber)
  • Недорогой
  • Легкий
  • Используются относительно небольшие деревянные секции
  • В большинстве случаев крышу можно возвести за день
  • Лучше всего подходит для простых конструкций
  900 02 Минусы:
  • Нецелесообразно, если вы хотите использовать пространство под крышей для чего-то большего, чем легкое хранение
  • Не подходит для сложных конструкций крыш – чем больше соединений, вальмов, ендов и слуховых окон вы добавляете на крышу, тем сложнее основные столярные работы и тем менее выгодной становится стропильная крыша
  • Чердачная ферма дает вам пустое чердачное пространство при простоте конструкции стропильной крыши

  Минусы:

  • Чердачные фермы сделаны из гораздо более тяжелой древесины, чем финк фермы, и поэтому стоят дороже еще много чего купить( в стоимостном выражении выбор между чердачной фермой и традиционной срезной крышей невелик)
  • Чердачная ферма незаменима, когда крыша имеет сложную форму или когда доступ к площадке затруднен

  Структурные изолированные панели

  В панельной кровле, такой как SIP (структурные изолированные панели) , используются большие предварительно изолированные листы, уложенные поперек балок крыши. Балки обычно размещают вдоль конька, у карнизов и на полпути между ними, где они известны как прогоны. После того, как прогоны установлены, панели можно установить краном за считанные минуты.

  SIP-панели (эти панели от SIPCO) необходимо установить на место с помощью крана. SIP-крыши, как правило, лучше всего работают на конструкциях простой формы (Изображение кредитование: SIPCO)

  Профи:

  • Лучше всего работает над простыми структурами
  • СКИСКИ подкровельное пространство, которое сегодня пользуется все большим спросом

  Минусы:

  • Это имеет тенденцию быть более дорогим
  • Преимущества панельной кровли в скорости начинают значительно исчезать, когда форма становится особенно сложной. Если у вас есть конструкция с вальмами, ендовами и мансардными окнами, вам, вероятно, лучше использовать один из других способов кровли

  Изогнутые крыши

  Изогнутые крыши в настоящее время в моде, по крайней мере, в элитных домах. Обычно они покрыты либо металлом, таким как цинк или медь, либо имеют зеленую крышу, состоящую из дерна, засаженного очитками.

  С точки зрения конструкции, они, как правило, представляют собой варианты плоской кровли с использованием изогнутых деревянных клееных балок под фанерным покрытием.

  Эти домовладельцы добавили новую сплошную крышу с медным покрытием, призванную смягчить резкие линии, которые могут быть у модернистских домов (Изображение предоставлено c/o Porteous Architecture/Press & Journal)

  Плюсы:

  • Добавить визуальный интерес

  Минусы:

  • форма крыши простая

  Зеленые крыши

  Существует огромный интерес к созданию зеленых или торфяных крыш, которые, возможно, являются наиболее очевидным признаком экологичного дома. На самом деле в них нет ничего нового, и они использовались в некоторых частях Скандинавии и Шотландии на протяжении сотен лет, но сегодняшняя зеленая крыша  – это совсем другой зверь.

  Плюсы:

  • Поглощает CO2
  • Поглощает часть дождевой воды
  • Обеспечивает определенную степень изоляции

  Минусы: 90 003

  • Вы должны наращивать слоями, уделяя особое внимание деталям гидроизоляции
  • Необходимо тщательно продумать режим озеленения

  Изоляция и теплые крыши

  Требования к уровням изоляции  поразительно повлияли на то, как мы строим помещения на крыше. Если чердачное пространство оставить пустым, можно просто раскатать изоляцию над потолком.

  Но если вы хотите использовать чердак как жилое помещение, вам придется утеплять прямо под наклонной крышей. Однако требуется более глубокая изоляция, чем стропила или фермы. Можно добавить дополнительную изоляцию снизу, но это уменьшит пространство над головой.

  Есть два распространенных решения:

  • соорудить «теплую крышу», где изоляция размещается над стропилами.
  • Откажитесь от стропил и используйте теплоизоляционные панели, уложенные поперек ряда балок. Это лучше всего работает на простых формах крыши.

  Выбор структуры

  Сначала решите, как вы хотите использовать пространство. Если вы не собираетесь использовать его в качестве жилого помещения ни сейчас, ни в будущем, вам, вероятно, лучше всего использовать простую систему стропильных ферм.

  Однако, если вы хотите «жить на чердаке», вам придется выбрать один из других способов. Между ними может быть не такая большая разница в стоимости, и может быть выгодно использовать то, что наиболее удобно вашему дизайнеру и/или строителю.

  Если вы хотите собор или сводчатую крышу, то вам придется работать с дизайнером. Это вряд ли будет работать с какой-либо фермой, но может быть сделано с использованием традиционных стропил, уложенных на балки, или иногда с панельными элементами кровли.
