Ошибки электриков. 1. Цвета, цвета, цвета..

1. Какие цвета проводов бывают?

Разных, но в современной практике электромонтажа встречаются следующие варианты:


  • Трехжильные — коричневый, синий, желто-зеленый
  • Трехжильные — белый, синий, желто-зеленый
  • Трехжильные — серый, коричневый, черный
  • Пятижильные — серый, коричневый, черный, синий, желто-зеленый

Согласно ПУЭ п.1.1.29 — защитным проводником (заземления) является проводник желто-зеленого цвета, а нулевым рабочим проводником — синего (голубого) цвета. Предполагается, что остальные цвета могут быть использованы как фазные.


Обычный пятижильный кабель — для меньшего количества жил убирают какие-либо цвета из имеющихся

2. Ошибки цветов в розетках

Самый простой вариант ошибки, который допускают лишь самые новички — перепутать три провода в обычной однофазной розетке. Еще один вариант как допустить такую ошибку — работа с очень плохим освещением. Правильное подключение:

  • фаза справа — коричневый провод
  • нейтраль слева — синий провод
  • заземление боковые контакты — желто-зеленый провод

Если перепутать фазу и нейтраль в обычной розетке — ничего страшного не произойдет, вы просто нарушите негласное правило


Мы обычно подключаем розетки по таким цветам — картинку из интернета пришлось переделать (правильная разводка PE-проводника на следующей картинке — по просьбам комментаторов)


Более грамотный вариант разводки PE-проводника для розеток, соединенных шлейфом. В некоторых случаях требуют отдельный опуск к каждой розетке от коробки.

Если перепутать нейтраль и заземление — сработает УЗО или на линии или на Вводе. Что обернется не быстрыми поисками неправильно подключенной розетки

Если перепутать фазу и заземление — электроприбор, включенный в такую розетку работать не будет, а на корпус может оказаться поданной фаза, что весьма опасно, особенно при отсутствии УЗО на такой линии или Вводе.

Для ситуации с кабелями, имеющими жилы Черный Коричневый Серый цвета — электрики договариваются что чем считать. Обычно или черный земля, или коричневый земля. Такие кабели, к счастью, встречаются не часто.

3. Ошибки цветов в выключателях

Так как выключатели разрывают цепь, то главной ошибкой тут является не столько цвет приходящего и отходящего из выключателя проводов, сколько то, что по ним идет — фаза или ноль.


Устанавливайте выключатель в разрыв фазного проводника! ЦОКОЛЬ НЕ ЗАЗЕМЛЯТЬ, КАРТИНКА ИЗ ИНТЕРНЕТА — ЗАЗЕМЛЯТЬ КОРПУС СВЕТИЛЬНИКА!

Крайне нежелательно устанавливать выключатель в разрыв нулевого провода, так как в этом случае светильник все время будет находится под фазным напряжением. Это создает опасность поражения током, при замене ламп или каких-либо происшествиях, например, протечках.

4. Ошибки цветов в щитах

Тут все серьезнее. Обычно щиты распределяют три фазы, и согласно российским нормам — ПУЭ п. 1.1.30 — фазы 1-Желтый, 2-Зеленый, 3-Красный. Только в кабелях таких цветов я не встречал. Провода Установочные — да, делают ПуВ и ПуГВ таких цветов, но вот в кабелях..

Поэтому существует две точки зрения, либо соответствие как указано ниже:

1. Серый=Желтый (самый светлый) — Фаза А

2. Черный=Зеленый (как очень темно зеленый) — Фаза B

3. Коричневый=Красный (одинаковая первая буква) — Фаза С

Либо по таблице  А.1 приложения А ГОСТ Р 50462-2009 (МЭК 60446:2007) — 1 фаза Коричневый, 2 фаза Черный, 3 фаза Серый.


На толстых кабелях цвета для экономии наносят тонкой полоской, а все остальное оставляют неокрашенным

Наибольшие проблемы в перепутанных цветах в электрощитах возникают при подключении трехфазных электродвигателей — вентиляторов, компрессоров, приводов. Именно порядок чередования фаз определяет в какую сторону будет происходить вращение вала двигателя.

Для того, чтобы избежать ошибок при подключении фаз — фазировке (не путать с выравниванием нагрузки по фазам), применяют специальный прибор, индикатор порядка чередования фаз:


Индикатор порядка чередования фаз — показывает по часовой или против часовой стрелки будет происходить вращение подключенного двигателя

По опыту замечу, что не допускается использование желто-зеленых проводников в качестве фазных при сборке щитов. Это не одобряется ни РосТехНадзором, ни в экзаменационных билетах по Электробезопасности.

Заключение

Будьте бдительны и подключайте провода по цветам, в соответствии с ПУЭ и стандартами. Используйте фонарики, в темноте все цвета кажутся одинаковыми и легко допустить ошибку! Не ленитесь использовать термоусадочные трубки и ваша работа станет выглядеть профессиональнее, а эксплуатация таких щитов будет более простой и понятной!

Цвет проводов фаза ноль земля.



Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал  проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

Нейтраль



Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных  в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

Цветная изолента для обозначения проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР



Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме Перфорированный кабель-канал для организации проводки в электрошкафах Электричество у нас в доме Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания

RS Компоненты | Промышленные, электронные продукты и решения

Компоненты РС | Промышленные, электронные продукты и решения
  • Поддержка
  • Откройте для себя
  • для вдохновения
  • Найдите местное отделение

Разделы нашей продукции:

  • Аккумуляторы и зарядные устройства
  • Соединители
  • Дисплеи и оптоэлектроника
  • Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
  • Пассивные компоненты
  • Блоки питания и трансформаторы
  • Raspberry Pi, Arduino и средства разработки
  • Полупроводники
  • Механизм автоматизации и управления
  • Кабели и провода
  • Корпуса и серверные стойки
  • Предохранители и автоматические выключатели
  • HVAC, вентиляторы и управление температурным режимом
  • Освещение
  • Реле и формирование сигналов
  • Переключатели
  • Доступ, хранение и обработка материалов
  • Клеи, герметики и ленты
  • Подшипники и уплотнения
  • Инженерные материалы и промышленное оборудование
  • Застежки и крепления
  • Ручной инструмент
  • Механическая передача энергии
  • Сантехника и трубопровод
  • Пневматика и гидравлика
  • Электроинструменты, Пайка и сварка
  • Компьютеры и периферия
  • Уборка и техническое обслуживание помещений
  • Офисные принадлежности
  • Средства индивидуальной защиты и рабочая одежда
  • Безопасность и скобяные изделия
  • Безопасность сайта
  • Испытания и измерения

Понимание цветовых кодов электрических проводов

Готовы вычеркнуть этот электрический проект из своего списка дел? Изучите цветовые коды проводки, чтобы безопасно завершить работу.

AMPOLS/GETTY IMAGES

Цвета электрических проводов

Проход с электричеством в местном центре благоустройства может быть непосильным даже для опытного электрика. Изолированные провода. Голые провода. Провода всех цветов радуги.

Все провода делают одно и то же, верно? Проводить электричество? Так почему же провода бывают такого разного цвета?

Цветовая маркировка дает визуальное представление о назначении провода и потенциальной опасности. Цветовая маркировка важна по нескольким причинам:

  • Безопасность: Знание того, какие провода могут быть под напряжением, является обязательным перед началом любого электрического проекта.
  • Организация: Аккуратное место означает, что не нужно гадать, что делает каждый провод.
  • Душевное спокойствие: В электромонтажных работах присутствует элемент доверия. Если последний человек оставил беспорядок, что еще было сделано неправильно?

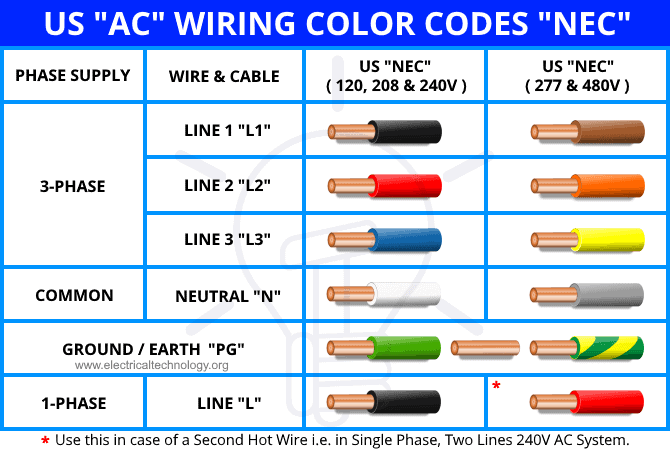

В то время как в Национальном электротехническом кодексе (NEC) содержатся рекомендации для некоторых цветов проводников, о других в кодовой книге ничего не сказано.

Однако это не означает, что электрики не разработали систему на протяжении многих лет.

Здесь мы рассмотрим цвета электрических проводов, которые вы, вероятно, увидите в своем доме. Помните, что независимо от цвета, все электрические проводники потенциально могут проводить ток. Всегда проверяйте провода мультиметром или бесконтактным тестером напряжения перед обслуживанием или заменой.



1 / 6

Элли Чайлдресс для семейного мастера на все руки

Черные провода

Черные провода — это «горячие» провода. Они передают ток от электрической панели дома к светильнику, прибору или другому устройству, которому требуется электричество. Нет требований NEC, чтобы горячие провода были черного или любого другого цвета, но черный цвет подходит для бытового использования. Черные провода также могут передавать ток от выключателя к свету. Этот участок цепи называется ветвью переключателя. Провода-путешественники, используемые для соединения двух или более выключателей, управляющих одним светом, также могут быть черными, хотя используются и другие цвета.

Поскольку черные провода так часто используются для передачи электричества, всегда предполагайте, что они горячие. Прежде чем отрезать или отсоединить черный провод, убедитесь, что цепь разомкнута на прерывателе.

2 / 6

Элли Чайлдресс для семейного мастера на все руки

Красные провода

Красные провода также являются горячими проводами. Для работы крупных приборов, таких как кондиционеры, требуется 240 вольт, а для этого требуется два провода питания вместо одного. Черный часто используется для одного горячего, красный для другого. Красные провода также могут быть ножками переключателя, особенно если вам нужны две ножки переключателя для одного устройства. Один пример: потолочный вентилятор со встроенным освещением, которым вы хотите управлять отдельно.

Если вы живете в новом доме с проводными датчиками дыма, их соединяет красный провод, поэтому, если один сработает, сработают все. Красные провода используются так же, как и черные провода, поэтому предположим, что они горячие. Всегда проверяйте любой красный провод, прежде чем отрезать или отсоединить его.

3 / 6

Элли Чайлдресс для семейного мастера на все руки

Белый и серый провода

Белый и серый провода — это заземляющие проводники, также известные как нейтрали. После того, как черный или красный провод несет электричество к светильнику, прибору или устройству, нейтраль возвращает его на панель. Затем процесс повторяется в бесконечном цикле.

NEC разрешает заземляющим проводникам быть белого или серого цвета или иметь три белые или серые полосы на любом цвете фона, кроме зеленого. Другие конфигурации разрешены для конкретных приложений.

Белые или серые провода с черной, красной или другой цветной лентой на концах указывают на то, что проводник используется не как нейтральный, а как горячий. В любом случае по этим проводникам течет ток, поэтому всегда обращайтесь с ними как с током.

4 / 6

Элли Чайлдресс для семейного мастера на все руки

Зеленые, зелено-желтые и неизолированные провода

Зеленые, зеленые с желтыми полосами и неизолированные провода (провода без изолированного покрытия) являются грозозащитными. Медь является наиболее распространенным материалом для заземляющего провода, но можно использовать и алюминий. Провода заземления действуют как предохранительный клапан для тока, который непреднамеренно уходит от оборудования, которое он должен обслуживать. Провода заземления направляют этот непреднамеренный ток на землю, чтобы люди не были поражены электрическим током.

Когда цепь работает нормально, провода заземления не пропускают ток. Но они могут, поэтому всегда проверяйте их, прежде чем отрезать или отсоединить. Вы не знаете, правильно ли подключил предыдущий домовладелец — или, если уж на то пошло, электрик.

5 / 6

Элли Чайлдресс для семейного мастера на все руки

Синие и желтые провода

Синие и желтые провода иногда используются в качестве контактных проводов в трех- и четырехпозиционных переключателях. Иногда они используются в качестве переключателей, особенно если электрические провода вашего дома проходят через трубы в стенах, на чердаке или в подвале.

Однако чаще квартирный электрик выбирает кабели, содержащие черные и/или красные провода, в качестве проводников или переключателей. Эти кабели крепятся непосредственно к шпилькам без использования защитной трубы.

Синие и желтые провода часто встречаются в коммерческих и промышленных зданиях, где используется трехфазное питание (ваш дом однофазный), но они также могут использоваться в жилых зданиях. Поэтому, даже если вы не будете часто видеть эти провода, они всегда используются для передачи тока. Относитесь ко всем, кого видите, как к живым.

6 / 6

Гольдмунд/Getty Images

Оранжевый, коричневый, розовый и фиолетовый провода

Завершают список цветов электрических проводов оранжевый, коричневый, розовый и фиолетовый.

В домах США оранжевый цвет чаще всего используется в качестве красного провода, особенно в 240-вольтовой цепи, где необходимы два провода под напряжением. Вы также могли видеть оранжевые провода в цепи пожарной сигнализации.
