Короб для сантехнических труб: Короб для труб и канализации в ванной и туалете из панелей Листар на основе экструдированого полистирола

Пластиковый короб для труб в туалете и ванной: преимущества и недостатки, монтаж

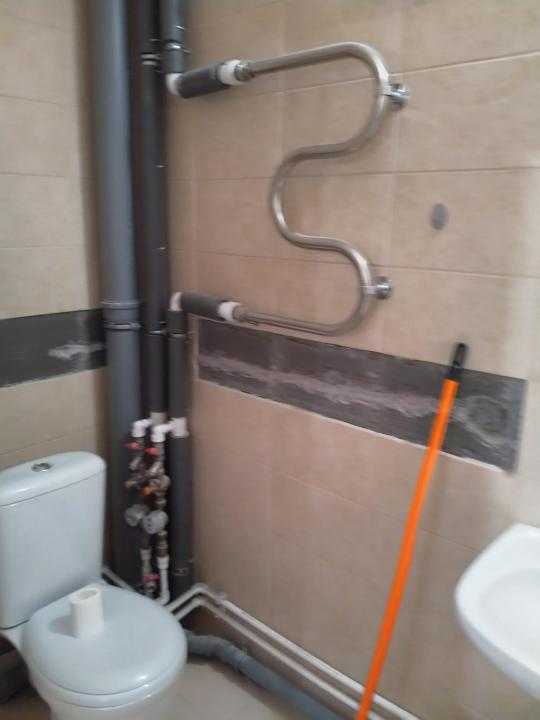

Интерьер самой красивой ванной может быть испорчен многими причинными факторами. Среди них оставленные без прикрытия коммуникационные трубы, счётчики воды, вентили и иные элементы являются самыми частыми источниками несуразности. Разумеется, с этим обстоятельством необходимо бороться.

Чтобы помещение отличалось и радовало своей завершённостью и аккуратностью все неприглядные элементы следует грамотно спрятать. Осуществлять эту задумку нужно разумно.

Посмотрите видео как спрятать трубы в короб

Важно, чтобы пластиковый короб для труб не препятствовал свободному доступу к коммуникациям, иначе в случае форс-мажорных ситуаций на обеспечение достаточного оперативного пространства уйдут драгоценные минуты.

Учитывая все нюансы, можно констатировать, что оптимальным решением будет создание многофункционального короба. Рассмотрим подробнее технологию создания в ванной комнате такой своеобразной маскировки из ПВХ-панелей.

Преимущества пластикового короба для труб в ванной

Закрывающий трубы короб можно исполнить из различных материалов, однако, наиболее популярными являются варианты из гипсокартона или пластиковых панелей. Оба эти решения по-своему замечательно, хотя короб из ПВХ, с функциональной и практической точки зрения, превосходит гипсокартонный аналог. Прежде всего, он выгодно отличается следующими достоинствами:

— отсутствие надобности в последующем декорировании конструкции. Панели, в отличие от гипсокартона, по своему прямому предназначению являются отделочным материалом, исполняющим функцию финишной отделки;

— возможность быстрого демонтажа короба без порчи материала. Такая полезная особенность особенно актуальна для различных трубопроводов, имеющих резьбовые или фитинговые стыковочные соединения. Такие места очень часто ломаются и дают протечки, поэтому доступ к ним не должен быть сложным;

— простота монтажа ПВХ-короба. Самостоятельная сборка конструкции быстро выполнима, не нуждается в специальных или дорогостоящих приборах и инструментах;

— лёгкость ремонта и хорошая деформационная устойчивость. Используемый для производства панелей пластик весьма гибкий, но при этом очень прочный, что обуславливает повышенную устойчивость материала к повреждениям. В случае порчи панели, осуществляется быстрая и лёгкая её замена на новую деталь;

— компактность и вместительность короба из ПВХ. Панели обладают незначительной толщиной, благодаря которой созданная конструкция будет занимать мало места в ванной, оставаясь при этом довольно вместительной;

— короб из пластика практичный и функциональный – его можно многократно разбирать и заново монтировать, а также если есть свободные внутренние пространства, хранить в нём различные принадлежности и вещества, например, очищающие средства, щётки и т. п.;

— доступная общая стоимость. Пластиковые панели, крепёжные элементы, каркасные профили и прочие материалы не отличаются дороговизной и дефицитностью.

Минусы ПВХ-короба для маскировки труб в туалете

Характеризующиеся множеством положительных качеств короба из пластикового материала не лишены некоторых недостатков. Конечно, они не столь существенны, но упомянуть их стоит:

— горючесть и температурная деформация – при контактном воздействии критических температур, например, огонь или искры от сварки, материал плавится, горит с продуцированием высокотоксичного дыма;

— едкий запах – неустранимый спутник всех ПВХ-изделий;

— низкая экологичность – свойство, присущее всем поливинилхлоридным материалам (линолеум, трубы, плинтуса и т. п.). В результате естественного распада, этот полимер выделяет некоторые летучие соединения в воздух. Они способны вредить здоровью, но из-за крайне непродолжительного контакта, человек не получает токсической дозы.

Монтаж пластикового короба: подготовительный этап

Перед монтажом маскировочного короба из ПВХ-панелей необходимо исполнить ряд приготовлений:

— внимательно ревизовать каждую трубу, вентиль, счётчик и места их соединений. Если обнаружиться какой-либо дефект, то его следует тут же устранить, пока имеется прямой доступ к коммуникациям;

Совет! Когда перед установкой короба выполняется проводка новых труб, нужно постараться прибегнуть к минимальному количеству соединений, разводок и небольших вставок. Каждый такой элемент потенциально опасен в плане внезапной поломки, сопровождающейся протечкой воды!

— тщательно проанализировать вид (размеры, форма) короба для маскировки коммуникаций. Здесь возможны несколько вариантов – конструкция может закрывать всю протяжённость труб или скрывать лишь малый участок. Последнее решение позволит сберечь свободное пространство и сэкономить материал. Первый проект хорош тем, что появляется возможность создания дополнительных пространств для хранения подручных моющих средств, щёток, бытовой химии, ветошей и т. п.;

— внимательно провести точные замеры и грамотно нарисовать детальный чертёж короба. Тут необходимо предусмотреть каждый нюанс, к примеру, места люков и их размер для удобного доступа к вентилям, сомнительным соединениям и счётчикам;

Рекомендация! Если планируется плиточная отделка стен, то будет рациональнее сначала установить короб. Конструкция скроет участок стены, на которой не придётся класть плитку!

— ориентируясь на точный чертёж, рассчитать требующееся количество материала, с учётом обязательного 8%-го запаса.

Необходимый инструмент и материалы

Чтобы сделать качественный пластиковый короб потребуются:

— реечные или листовые пластиковые панели;

— каркасные стальные профили стоечного (маркировка cd) и направляющего (пометка ud) типа;

— пластиковые плинтусы для закрытия шовных стыков;

— саморезные винты;

— силиконовый герметик;

— остро заточенный монтажный нож и строительный уровень;

— смотровые люки-дверцы.

Монтаж остова для короба из панелей ПВХ

Самостоятельная сборка каркаса из металлических профилей процесс, в принципе, несложный. Следует придерживаться отмеченных ниже этапов:

— установить на прилежащих к углу стенах профили направляющего типа, которые будут определять размеры создаваемого короба. Ровность всех монтажных манипуляций необходимо контролировать пузырьковым или трубным строительным уровнем;

Подсказка! Надёжно прикрепить стальной профиль к стене можно при помощи дюбелей и конфирматов (еврошурупы). Когда монтаж выполняется на кафельную облицовку, нужно использовать саморезы (диаметр 3,50, длина 25,0 мм) по металлу, которые следует вкручивать в межплиточные шовные промежутки!

— приступить к формированию внешнего угла. Для этого требуется скрутить угловую стойку из направляющих оцинкованных профилей. Полки этих элементов должны быть обязательно направлены (прямой угол) в разные стороны и скреплены саморезами-«блошками», имеющими концы, заточенные как сверло для металла;

— профиль cw нарезать на фрагменты, соответствующие по размеру длине и ширине монтируемой конструкции. Зафиксировать на стене угловое ребро жёсткости, в которое следует вставить конец нарезанных профильных элементов. Другие их концы вставляются в направляющие профили, установленные ранее (на 1-м этапе). В результате при помощи профиля соединяются обе части угла;

— добавить перемычки для крепления ПВХ-панелей, которые нужно размещать через 50,0-сантиметровые промежутки;

— установить оставшийся угловой профиль по аналогичной методике на противоположную стену.

Обшивка каркаса панелями из пластика

По завершении сборки остова, можно приниматься за его обшивку. Удобнее крепить панели по такой схеме:

— аккуратно, остерегаясь деформирования, зафиксировать стартовый профиль на ранее установленном ud-профиле при помощи саморезных винтов «блошек»;

— замерить и отметить маркером фрагмент ПВХ-панели требуемого размера. Отрезать его монтажным ножом;

— закрепить одну панель в начальном (стартовом) профиле. Другую панель надлежит приладить к угловому профилю, который, в свою очередь, прикрепляется к второй плоскости собираемого короба. Все крепления выполняются посредством «блошек»;

— вторая сторона короба собирается аналогичным способом. На последней ПВХ-панели нужно закрепить стартовый стальной профиль. Затем необходимо зафиксировать её;

Особенность! Если осуществлять крепление при помощи герметика, то конструкцию в будущем можно разобрать очень быстро при форс-мажорных обстоятельствах!

— вырезать отверстия для доступа к важнейшим частям закрытых коробом труб: стыковые соединения, счётчики, разводка, краны и т. п.;

— в созданные проёмы вставляются декоративные люки и закрепляются силиконовым герметиком;

— завершается облицовка установкой декоративных плинтусов на стыковых соединениях панелей с потолком, стенами, полом и между собой.

Заключение

Учитывая вышеописанную технологию и важные конструктивные нюансы, можно без затруднений самостоятельно соорудить короб из ПВХ-панелей, который великолепно замаскирует все трубы в ванной комнате.

Такое скрытие проходящих в ванной коммуникаций делает помещение эстетически более привлекательным, улучшая его дизайн. Кроме того, создаются дополнительные пространства для систематизированного хранения необходимых составов, моющих средств, щёток, ветошей и т. п.

Короб для труб в ванной из гипсокартона, пластика + съемный вариант

Опубликовано: 26.11.2018

Содержание статьи

• 0.1 Гипсокартонный короб
• 0.2 Этап 1: разметка
• 0.3 Этап 2: сооружение каркаса
• 0.4 Этап 3: обшивка каркаса
• 0.5 Этап 4: финишная отделка
• 1 Короб из пластика
  • 1.1 Сборка каркаса
  • 1.2 Обшивка каркаса
  • 1.3 Завершающий этап
• 2 Варианты разборного короба
  • 2.1 Способ 1
  • 2.2 Способ 2
  • 2.3 Способ 3
  • 2.4 Способ 4

Желая сделать свой санузел более аккуратным и удобным, многие при проведении ремонта решают скрыть водопроводные и канализационные трубы. Оптимальный способ осуществить это без переноса коммуникаций и с минимумом пыли – соорудить короб для труб в ванной. Собрать сантехнический короб можно своими руками, для этого доступно несколько вариантов.

Гипсокартонный короб

Наиболее распространенный вариант спрятать трубы – собрать короб из влагостойкого гипсокартона. Это связано с тем, что на гипсокартон затем можно наклеить керамическую плитку, которой чаще всего отделываются ванные комнаты. Рассмотрим основные этапы сооружения короба из ГКЛ.

Этап 1: разметка

Прежде чем приступить к сборке каркаса, в месте установки короба производится разметка. Первоначальная отметка ставится на расстоянии 30–50 мм от самого выступающего элемента коммуникаций.

Стойка каркаса располагается на расстоянии не менее 3 см от труб и других коммуникационных узлов.

Далее при помощи уровня по поверхности стены проводится вертикальная черта, обозначающая линию крепления каркаса. Аналогичная отметка ставится и на другой стене, а также на участках, где закрываются горизонтально расположенные трубы.

Обратите внимание! Размер короба под облицовку плиткой желательно подбирать таким образом, чтобы для обшивки всех выступающих частей шли целые плитки. Кроме экономии кафеля это позволяет создать аккуратную и целостную облицовку.

Этап 2: сооружение каркаса

Сборка каркаса начинается с монтажа направляющего профиля, который дюбелями крепится к стенам по линиям разметки. Шаг между точками крепления составляет 20–30 см. Также направляющий профиль крепится к потолку и полу для образования угла каркаса и установки передней стойки. Чтобы углы каркаса снизу и сверху располагались в одной плоскости, сначала направляющий профиль под прямым углом крепится на потолок. Затем к нему подвязывается отвес и на полу отмечается точка, где должен располагаться нижний угол каркаса.

К направляющим профилям, расположенным на полу и потолке саморезами прикручивается стоечный профиль, который для дополнительной жесткости крепления фиксируется 3–4 горизонтальными перемычками.

Обратите внимание! Усиливающие перемычки монтируются с учетом будущего расположения ревизионных люков, обеспечивающих доступ к вентилям и счетчикам.

После сборки вертикальной части каркаса, при наличии горизонтальных труб для них собирают каркас по аналогичной схеме:

• К стене и полу крепится направляющий профиль, который задает габариты будущего короба.
• К направляющим при помощи перемычек, вырезанных из стоечного профиля, крепится передний элемент каркаса.

Все перемычки также устанавливаются с учетом расположения канализационного вывода для подключения унитаза, ревизионных люков и запорной арматуры.

Этап 3: обшивка каркаса

Готовый каркас обшивается влагостойким гипсокартоном, разрезанным на куски необходимого размера. ГКЛВ режется острым ножом: сначала по линии разрезается картон с одной стороны (с небольшим заглублением в гипсовую сердцевину), затем лист переламывается по линии реза и разрезается картон со второй стороны. Крепление обшивки к каркасу осуществляется при помощи черных саморезов с шагом 15–20 см. Место, где будет устанавливаться ревизионный люк, гипсокартоном не зашивается или затем вырезается отверстие.

Обратите внимание! Желательно, чтобы на этом этапе смотровой люк уже был подобран по типу и размеру и был приобретен, чтобы сразу можно было примерить его на плотность прилегания.

Типы используемых лючков для гипсокартонного короба:

• Пластиковые лючки. Бывают распашными, откидными, сдвижными.

  Пластиковый откидной лючок.

• Люки-невидимки нажимного типа устанавливаются до выполнения облицовки и крепятся саморезами к металлическому каркасу короба.

  Скрытый нажимной люк.

• Люк под плитку на магнитах – популярная конструкция, которая при самостоятельном изготовлении обходится дешевле самовыдвигающихся моделей.

  Плитка на магнитах – одна из разновидностей скрытого люка

Этап 4: финишная отделка

Перед финишной отделкой короб необходимо подготовить, делается это в такой последовательности:

1. Все швы между гипсокартоном расшиваются ножом, затем вместе с углами и другими краями зачищаются наждачкой.
2. Швы заполняются шпаклевкой, сверху наклеивается серпянка.
3. Углы также обрабатываются шпаклевочной смесью и проклеиваются серпянкой.
4. После высыхания шпаклевки короб обрабатывается грунтовкой в два прохода с перерывом на высыхание каждого слоя.

Гипсокартонный короб чаще всего облицовывают керамической плиткой: на тыльную сторону кафеля наносится сплошной слой плиточного клея, который разглаживается зубчатым шпателем. Плитка прикладывается к гипсокартону и прижимается, затем приклеивается следующая. Завершив укладку, швы затираются по обычной технологии, а углы закрываются декоративными элементами подходящего под отделку цвета.

Подробно про укладку плитки на гипсокартон написано тут.

Короб из пластика

Еще один часто применяемый материал для скрытия коммуникаций – панели из ПВХ. Пластиковый короб для труб в ванной чаще всего сооружают в том случае, если обшивка стен и/или потолка выполнена или планируется осуществляться пластиком. Рассмотрим, как правильно сделать пластиковый короб своими руками при скрытии канализационного стояка в хрущевке.

Сборка каркаса

Каркас, как и для короба из ГКЛ, собирается из направляющих и стоечных профилей по аналогичной схеме:



• Направляющие при помощи дюбелей крепятся к стене.
• Наружный угол формируется при помощи профиля, закрепленного при помощи перемычек. Крепление всех элементов металлического каркаса осуществляется так называемыми клопами или блошками – саморезами по металлу длиной 13 или 16 мм.

Совет! Если за трубами есть свободное пространство, можно при помощи любых уголков закрепить деревянную полочку, а в обшивке затем установить дополнительный люк. Таким нехитрым способом получится удобное место для хранения бытовой химии или других предметов.

Организация полочки в коробе.

Обшивка каркаса

Для обшивки каркаса используются обычные пластиковые панели. В зависимости от размеров каркаса можно выбрать ширину полос 10 или 25 см. Зашивка каркаса производится в таком порядке:

1. Возле стены к каркасу крепится стартовый профиль, в который заходит край панели.

   Стартовый профиль для пластика.

2. В профиль заводится один край пластиковой панели, а свободный край прикручивается к металлическим перемычкам саморезами.

   Крепление первой панели.

3. Следующая панель соединяется с первой и обрезается по краю стойки каркаса. Обрезанный край также крепится к профилю саморезами.

   Установка и крепление крайней полосы.

Если через короб проходят трубы, которые не планируется закрывать (например, трубы отопления или полотенцесушитель), то для их аккуратного обхождения поступают следующим образом:

• Вплотную к стене к каркасу крепится стартовый профиль.
• В пластиковой панели с одного края делаются вырезы примерно на половину диаметра трубы.
• Панель подрезается по ширине и заводится в пространство за трубой.
• В следующей панели также делается вырез на оставшийся диаметр, и панели соединяются между собой.

Такой метод позволяет сделать аккуратный обвод трубы, а оставшаяся щель впоследствии заполняется герметиком.

Обратите внимание! Во время обшивки на пластиковых панелях делаются отметки, где будет располагаться отверстие для люка и его размер.

Завершающий этап

Когда короб полностью обшит, по нанесенным заранее отметкам, при помощи электролобзика с мелкими зубьями вырезаются отверстия под люки.

Для установки на пластиковые короба используются пластиковые откидные или поворотные люки, которые подбираются по размерам. Лючок крепится при помощи силиконового герметика, который наносится по краям изделия. Затем люк прижимается к пластиковой обшивке, а выступивший герметик удаляется.

Если в открывающейся крышке люка нет ручки, открывать его не очень удобно. Для удобства можно обычным саморезом прикрутить подходящую по цвету мебельную пластиковую ручку.

Чтобы было удобней открывать люк, на дверку прикручивается ручка.

Наружный угол закрывается пластиковым плинтусом, который фиксируется при помощи силиконового герметика.

Совет! Наружный угол на время схватывания герметика рекомендуется зафиксировать малярным скотчем, чтобы он не отходил.

Последний штрих – заполнение белым герметиком щелей между трубой и пластиковой вагонкой.

Варианты разборного короба

В заключение рассмотрим четыре способа, как сделать разборный короб в ванной, чтобы в случае аварийных ситуаций или замены стояков предоставить к ним доступ и не пришлось ломать всю конструкцию.

Способ 1

Короб из гипсокартона собирается на независимой каркасной конструкции, которая не крепится к стене. Сам короб приклеивается к уже уложенной плитке однокомпонентным полиуретановым клеем. Для снятия короба в трубах, которые выходят из него, предусматривают быстроразъемные соединения типа «американка». При необходимости полного доступа к стояку, клей аккуратно прорезается ножом или другим острым предметом, а короб аккуратно отставляется в сторону.

Способ 2

Еще один вариант съемного короба – каркас крепится к стенам, как обычно. Затем по каркасу вырезаются заготовки из гипсокартона для его обшивки, но не прикручиваются к направляющим. Фиксация обшивки к каркасу производится после приклеивания плитки на гипсокартон: для этого в ней делается отверстие и вкручивается саморез. При необходимости доступа к трубам, саморезы выкручиваются, вся облицовка (гипсокартон + плитка) аккуратно снимается.

Способ 3

Чтобы облегчить разборку и демонтаж короба из гипсокартона, некоторые мастера предлагают вместо цементного плиточного клея сажать плитку на прозрачный силикон. Такой способ фиксации нормально работает, если в качестве основы выступает гипсокартон. При нанесении тонкого слоя силикона на плитку она не плывет по основанию, а если нужен толстый слой герметика, необходимо использовать пластиковые крестики для предотвращения сползания кафеля. При необходимости разобрать такой короб это сделать гораздо проще, чем когда плитка приклеена на цементный клей. От края ревизионного люка слой герметика срезается ножовочным полотном. При этом благодаря тому, что используется прозрачный силикон видно, где расположены фиксирующие гипсокартон саморезы и можно разобрать всю конструкцию.

Способ 4

Самый простой и бюджетный вариант разборной конструкции – это собрать короб из ПВХ панелей без монтажа жесткого каркаса. Суть метода заключается в следующем:

• Направляющие профили приклеиваются к кафельной облицовке при помощи жидких гвоздей.
• К направляющим таким же способом крепится стартовый профиль.
• В направляющие вставляются пластиковые панели, а передний угол соединяется при помощи внешнего угла с широкой полочкой.

Такая конструкция не имеет жесткости, но в случае необходимости доступа к стояку разбирается буквально за одну минуту.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
