Короб для труб в ванной из гипсокартона, пластика + съемный вариант

Опубликовано: 26. 11.2018

Содержание статьи

• 0.1 Гипсокартонный короб
• 0.2 Этап 1: разметка
• 0.3 Этап 2: сооружение каркаса
• 0.4 Этап 3: обшивка каркаса
• 0.5 Этап 4: финишная отделка
• 1 Короб из пластика
  • 1.1 Сборка каркаса
  • 1.2 Обшивка каркаса
  • 1.3 Завершающий этап
• 2 Варианты разборного короба
  • 2.1 Способ 1
  • 2.2 Способ 2
  • 2.3 Способ 3
  • 2.4 Способ 4

Желая сделать свой санузел более аккуратным и удобным, многие при проведении ремонта решают скрыть водопроводные и канализационные трубы. Оптимальный способ осуществить это без переноса коммуникаций и с минимумом пыли – соорудить короб для труб в ванной. Собрать сантехнический короб можно своими руками, для этого доступно несколько вариантов.

Гипсокартонный короб

Наиболее распространенный вариант спрятать трубы – собрать короб из влагостойкого гипсокартона. Это связано с тем, что на гипсокартон затем можно наклеить керамическую плитку, которой чаще всего отделываются ванные комнаты. Рассмотрим основные этапы сооружения короба из ГКЛ.

Этап 1: разметка

Прежде чем приступить к сборке каркаса, в месте установки короба производится разметка. Первоначальная отметка ставится на расстоянии 30–50 мм от самого выступающего элемента коммуникаций.

Стойка каркаса располагается на расстоянии не менее 3 см от труб и других коммуникационных узлов.

Далее при помощи уровня по поверхности стены проводится вертикальная черта, обозначающая линию крепления каркаса. Аналогичная отметка ставится и на другой стене, а также на участках, где закрываются горизонтально расположенные трубы.

Обратите внимание! Размер короба под облицовку плиткой желательно подбирать таким образом, чтобы для обшивки всех выступающих частей шли целые плитки. Кроме экономии кафеля это позволяет создать аккуратную и целостную облицовку.

Этап 2: сооружение каркаса

Сборка каркаса начинается с монтажа направляющего профиля, который дюбелями крепится к стенам по линиям разметки. Шаг между точками крепления составляет 20–30 см. Также направляющий профиль крепится к потолку и полу для образования угла каркаса и установки передней стойки. Чтобы углы каркаса снизу и сверху располагались в одной плоскости, сначала направляющий профиль под прямым углом крепится на потолок. Затем к нему подвязывается отвес и на полу отмечается точка, где должен располагаться нижний угол каркаса.

К направляющим профилям, расположенным на полу и потолке саморезами прикручивается стоечный профиль, который для дополнительной жесткости крепления фиксируется 3–4 горизонтальными перемычками.

Обратите внимание! Усиливающие перемычки монтируются с учетом будущего расположения ревизионных люков, обеспечивающих доступ к вентилям и счетчикам.

После сборки вертикальной части каркаса, при наличии горизонтальных труб для них собирают каркас по аналогичной схеме:

• К стене и полу крепится направляющий профиль, который задает габариты будущего короба.
• К направляющим при помощи перемычек, вырезанных из стоечного профиля, крепится передний элемент каркаса.

Все перемычки также устанавливаются с учетом расположения канализационного вывода для подключения унитаза, ревизионных люков и запорной арматуры.

Этап 3: обшивка каркаса

Готовый каркас обшивается влагостойким гипсокартоном, разрезанным на куски необходимого размера. ГКЛВ режется острым ножом: сначала по линии разрезается картон с одной стороны (с небольшим заглублением в гипсовую сердцевину), затем лист переламывается по линии реза и разрезается картон со второй стороны. Крепление обшивки к каркасу осуществляется при помощи черных саморезов с шагом 15–20 см. Место, где будет устанавливаться ревизионный люк, гипсокартоном не зашивается или затем вырезается отверстие.

Обратите внимание! Желательно, чтобы на этом этапе смотровой люк уже был подобран по типу и размеру и был приобретен, чтобы сразу можно было примерить его на плотность прилегания.

Типы используемых лючков для гипсокартонного короба:

• Пластиковые лючки. Бывают распашными, откидными, сдвижными.

  Пластиковый откидной лючок.

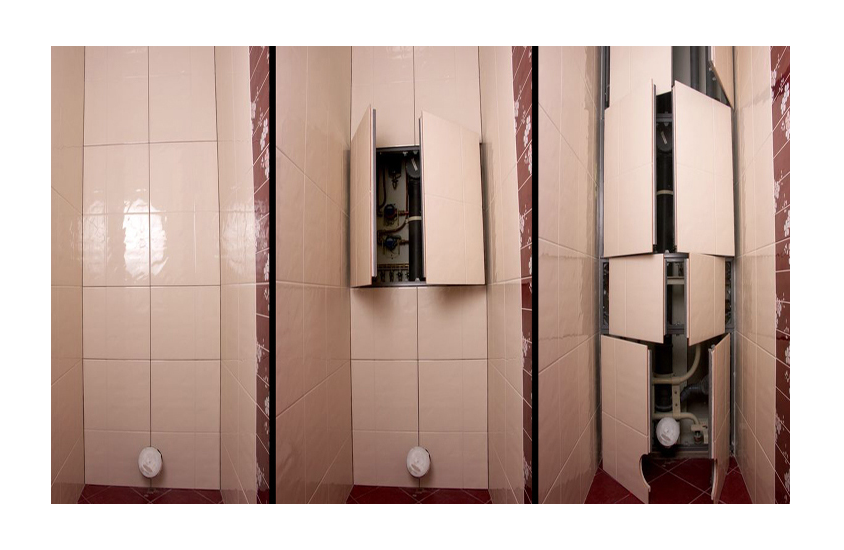

• Люки-невидимки нажимного типа устанавливаются до выполнения облицовки и крепятся саморезами к металлическому каркасу короба.

  Скрытый нажимной люк.

• Люк под плитку на магнитах – популярная конструкция, которая при самостоятельном изготовлении обходится дешевле самовыдвигающихся моделей.

  Плитка на магнитах – одна из разновидностей скрытого люка

Этап 4: финишная отделка

Перед финишной отделкой короб необходимо подготовить, делается это в такой последовательности:

1. Все швы между гипсокартоном расшиваются ножом, затем вместе с углами и другими краями зачищаются наждачкой.
2. Швы заполняются шпаклевкой, сверху наклеивается серпянка.
3. Углы также обрабатываются шпаклевочной смесью и проклеиваются серпянкой.
4. После высыхания шпаклевки короб обрабатывается грунтовкой в два прохода с перерывом на высыхание каждого слоя.

Гипсокартонный короб чаще всего облицовывают керамической плиткой: на тыльную сторону кафеля наносится сплошной слой плиточного клея, который разглаживается зубчатым шпателем. Плитка прикладывается к гипсокартону и прижимается, затем приклеивается следующая. Завершив укладку, швы затираются по обычной технологии, а углы закрываются декоративными элементами подходящего под отделку цвета.

Подробно про укладку плитки на гипсокартон написано тут.

Короб из пластика

Еще один часто применяемый материал для скрытия коммуникаций – панели из ПВХ. Пластиковый короб для труб в ванной чаще всего сооружают в том случае, если обшивка стен и/или потолка выполнена или планируется осуществляться пластиком. Рассмотрим, как правильно сделать пластиковый короб своими руками при скрытии канализационного стояка в хрущевке.

Сборка каркаса

Каркас, как и для короба из ГКЛ, собирается из направляющих и стоечных профилей по аналогичной схеме:

• Направляющие при помощи дюбелей крепятся к стене.
• Наружный угол формируется при помощи профиля, закрепленного при помощи перемычек. Крепление всех элементов металлического каркаса осуществляется так называемыми клопами или блошками – саморезами по металлу длиной 13 или 16 мм.

Совет! Если за трубами есть свободное пространство, можно при помощи любых уголков закрепить деревянную полочку, а в обшивке затем установить дополнительный люк. Таким нехитрым способом получится удобное место для хранения бытовой химии или других предметов.

Организация полочки в коробе.

Обшивка каркаса

Для обшивки каркаса используются обычные пластиковые панели. В зависимости от размеров каркаса можно выбрать ширину полос 10 или 25 см. Зашивка каркаса производится в таком порядке:

1. Возле стены к каркасу крепится стартовый профиль, в который заходит край панели.

   Стартовый профиль для пластика.

2. В профиль заводится один край пластиковой панели, а свободный край прикручивается к металлическим перемычкам саморезами.

   Крепление первой панели.

3. Следующая панель соединяется с первой и обрезается по краю стойки каркаса. Обрезанный край также крепится к профилю саморезами.

   Установка и крепление крайней полосы.

Если через короб проходят трубы, которые не планируется закрывать (например, трубы отопления или полотенцесушитель), то для их аккуратного обхождения поступают следующим образом:

• Вплотную к стене к каркасу крепится стартовый профиль.
• В пластиковой панели с одного края делаются вырезы примерно на половину диаметра трубы.
• Панель подрезается по ширине и заводится в пространство за трубой.
• В следующей панели также делается вырез на оставшийся диаметр, и панели соединяются между собой.

Такой метод позволяет сделать аккуратный обвод трубы, а оставшаяся щель впоследствии заполняется герметиком.

Обратите внимание! Во время обшивки на пластиковых панелях делаются отметки, где будет располагаться отверстие для люка и его размер.

Завершающий этап

Когда короб полностью обшит, по нанесенным заранее отметкам, при помощи электролобзика с мелкими зубьями вырезаются отверстия под люки.

Для установки на пластиковые короба используются пластиковые откидные или поворотные люки, которые подбираются по размерам. Лючок крепится при помощи силиконового герметика, который наносится по краям изделия. Затем люк прижимается к пластиковой обшивке, а выступивший герметик удаляется.

Если в открывающейся крышке люка нет ручки, открывать его не очень удобно. Для удобства можно обычным саморезом прикрутить подходящую по цвету мебельную пластиковую ручку.

Чтобы было удобней открывать люк, на дверку прикручивается ручка.

Наружный угол закрывается пластиковым плинтусом, который фиксируется при помощи силиконового герметика.

Совет! Наружный угол на время схватывания герметика рекомендуется зафиксировать малярным скотчем, чтобы он не отходил.

Последний штрих – заполнение белым герметиком щелей между трубой и пластиковой вагонкой.

Варианты разборного короба

В заключение рассмотрим четыре способа, как сделать разборный короб в ванной, чтобы в случае аварийных ситуаций или замены стояков предоставить к ним доступ и не пришлось ломать всю конструкцию.

Способ 1

Короб из гипсокартона собирается на независимой каркасной конструкции, которая не крепится к стене. Сам короб приклеивается к уже уложенной плитке однокомпонентным полиуретановым клеем. Для снятия короба в трубах, которые выходят из него, предусматривают быстроразъемные соединения типа «американка». При необходимости полного доступа к стояку, клей аккуратно прорезается ножом или другим острым предметом, а короб аккуратно отставляется в сторону.

Способ 2

Еще один вариант съемного короба – каркас крепится к стенам, как обычно. Затем по каркасу вырезаются заготовки из гипсокартона для его обшивки, но не прикручиваются к направляющим. Фиксация обшивки к каркасу производится после приклеивания плитки на гипсокартон: для этого в ней делается отверстие и вкручивается саморез. При необходимости доступа к трубам, саморезы выкручиваются, вся облицовка (гипсокартон + плитка) аккуратно снимается.

Способ 3

Чтобы облегчить разборку и демонтаж короба из гипсокартона, некоторые мастера предлагают вместо цементного плиточного клея сажать плитку на прозрачный силикон. Такой способ фиксации нормально работает, если в качестве основы выступает гипсокартон. При нанесении тонкого слоя силикона на плитку она не плывет по основанию, а если нужен толстый слой герметика, необходимо использовать пластиковые крестики для предотвращения сползания кафеля. При необходимости разобрать такой короб это сделать гораздо проще, чем когда плитка приклеена на цементный клей. От края ревизионного люка слой герметика срезается ножовочным полотном. При этом благодаря тому, что используется прозрачный силикон видно, где расположены фиксирующие гипсокартон саморезы и можно разобрать всю конструкцию.

Способ 4

Самый простой и бюджетный вариант разборной конструкции – это собрать короб из ПВХ панелей без монтажа жесткого каркаса. Суть метода заключается в следующем:

• Направляющие профили приклеиваются к кафельной облицовке при помощи жидких гвоздей.
• К направляющим таким же способом крепится стартовый профиль.
• В направляющие вставляются пластиковые панели, а передний угол соединяется при помощи внешнего угла с широкой полочкой.

Такая конструкция не имеет жесткости, но в случае необходимости доступа к стояку разбирается буквально за одну минуту.
