Адаптер для скважины: достоинства, недостатки, схема установки

Чтобы водоснабжение загородного дома было бесперебойным, в течение всего года следует обеспечить защиту устья скважины и необходимых коммуникаций от воздействия низких температур в холодное время года. Самым простым способом считается укладка трубопровода ниже уровня промерзания грунта, для этой цели применяется скважинный адаптер.

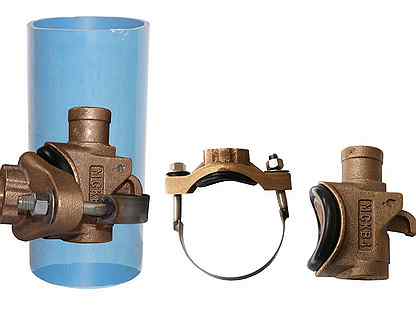

Адаптер для скважины – это специальное устройство, обеспечивающее вывод труб водопровода через обсадную трубу, с его помощью можно обеспечивать вывод ниже уровня промерзания грунта с соблюдением герметичности соединений не только труб водопровода, но и самой обсадной трубы.

Адаптер, довольно простое устройство, в котором всего две части. Монтаж первой выполняется в отверстии обсадной трубы сквозь уплотнительные герметизирующие кольца с последующей фиксацией накидной гайкой снаружи.

Вторая часть с подключенным насосом и трубой ПНД при помощи специальной штанги вдевается в клиновые салазки неподвижной части.

Именно такая стыковка, именуемая «ласточкин хвост» обеспечивает прочное и герметичное соединение-переход горизонтального и вертикального участков водопровода с их выводом наружу сквозь обсадную колонну.

Достоинства

Преимущества и недостатки адаптера для скважины будут рассмотрены для того случая, когда данное приспособление устанавливается в качестве альтернативы кессону.

В сравнении с кессоном, скважинный адаптер обладает рядом бесспорных достоинств. Прежде всего, его стоимость в 4-6 раз меньше, при гораздо более простом и быстром осуществлении монтажных работ.

Монтаж скважинного адаптера производится без сварочного оборудования с меньшим объемом земляных работ. Монтаж адаптера возможен даже и в том случае, когда подземные коммуникации находятся на минимально допустимом расстоянии от обсадной колонны.

Ваша скважина будет скрыта от посторонних глаз.

Недостатки

Наряду с достоинствами адаптер имеет и свои недостатки. Прежде всего – это стабильность работы, герметичность и долговечность эксплуатации отдельных прокладок и соединений, а во-вторых – невозможность быстрого доступа для проведения ремонтно-профилактических работ.

Как правило, для изготовления скважинных адаптеров применяется латунь, при этом от качества металла во многом зависит надежность оборудования. При малейших признаках окисления металла в месте стыковки отмечается заедание двух частей, приводящее к невозможности извлечения насоса. В результате чего приходится выкапывать и отрезать обсадную трубу, а затем приваривать ее снова либо устанавливать кессон.

Причиной заедания может быть не только окисление металла, но и попадание в место стыковки даже мельчайших песчинок.

Для достижения герметизации в адаптере применяются резиновые прокладки, имеющие меньший срок службы, чем латунь. В результате преждевременного их выхода из строя приходится раскапывать котлован для проведения замены.

Чаще всего возникают проблемы с прокладкой, которая находится снаружи и непосредственно контактирует с землей. Она пересыхает, в результате чего нарушается герметичность, а попадающая грунтовая вода может привести не только к загрязнению, но и разрушению скважины.

Еще один недостаток адаптера — это то, что все оборудование, которое размещается в кессоне, придется устанавливать в отдельном помещении в доме. Слив воды на зиму тоже отличается, если в кессоне вы просто поворачиваете кран и сливаете воду, то здесь придется повозиться.

Так же невозможно будет подключить дополнительные источники водозабора непосредственно из скважины, например для полива огрода и т.д.

Кессон или адаптер

Обустраивая скважину почти всем владельцам участков приходится делать выбор между адаптером и кессоном, в результате чего, рождается множество вопросов и кривотолков. Существующая в сети информация является весьма противоречивой, так как каждый из монтажников и производителей отстаивает свое оборудование.

Скважинный адаптер – достаточно юное изобретение, массово использующееся в нашей стране всего несколько лет. Очевидно, что кессон имеет более примитивное устройство, используемое на протяжении веков и прошедшее проверку временем.

Бесспорным достоинством скважинного адаптера является простота конструкции и монтажа при высоком качестве. Однако в данном случае простота еще не обозначает надежность. Насколько монтажные работы по установке адаптера являются простым, настолько же сложным можно назвать обслуживание и ремонт. А надеяться на то, что работа адаптера будет долгой и стабильной не приходится, так резиновые прокладки довольно быстро выходят из строя, и для их замены требуется рыть котлован.

К тому же никто не может ответить на вопрос, как долго будет поддерживаться герметичность соединенных частей адаптера, когда начнется коррозия. В большинстве случаев ответ на этот вопрос получает потребитель в процессе эксплуатации, и не всегда этот ответ является позитивным.

Адаптер для скважины можно считать эффективным для тех, кто пытается сэкономить средства на устройстве скважины – это является единственным преимуществом перед установкой кессона. Если рассмотреть все иные эксплуатационные характеристики, то станет очевидным, что скважинный адаптер значительно уступает кессону.

Вполне очевидно, что несмотря на все выгоды в простоте монтажа и невысокой стоимости скважинного адаптера кессон имеет значительное преимущество так как затраты на его дальнейшую эксплуатацию и обслуживание являются минимальными. При установке адаптера для скважины его эксплуатационные расходы могут значительно превысить средства, необходимые для устройства кессона.

Адаптер «Ласточкин хвост» для скважины своими руками — Мастер Сантехник — православная социальная сеть «Елицы»

Адаптер для скважины – альтернативное решение
Содержание

1 Устройство и назначение
1. 1 Принцип действия
1.2 Какие бывают конструкции
1.3 Достоинства конструкции
1.4 Недостатки
2 Кессон или адаптер
3 Монтаж конструкции
4 Вывод

Любой специалист вам скажет, что водопроводные трубы должны проходить ниже уровня промерзания грунта. При бесперебойной работе скважины до недавнего времени для этой цели использовался кессон или, как вариант, приямок. Но благодаря техническому прогрессу, сейчас появился адаптер для скважины.

Насколько он хорош, в чем его недостатки и как его установить своими руками, мы сейчас и побеседуем.

Устройство и назначение

Адаптер на скважину, это достаточно простая конструкция, которая обеспечивает герметичный вывод водопроводной трубы, питающейся от глубинного насоса, из обсадной трубы. Первые упоминания о появлении подобных устройств появились в США, во второй половине ХХ столетия. Родоначальником конструкции считается Джон Гордон Бейкер.

Принцип действия

Адаптер скважины состоит из 2 частей, одна из которых стационарно крепится, посредством резьбового соединения накидной гайкой, в стенке обсадной колоны и обеспечивает герметичность вывода водопроводной трубы.
Вторая часть конструкции является съемной, она стыкуется со стационарной частью по принципу захода под углом в специальные направляющие, который в народе называют «ласточкин хвост».

На внутреннюю часть съемной конструкции снизу крепится, как правило, пластиковая водоподъемная колонна, на которую устанавливается глубинный насос.
Сверху деталь оборудуется не большим патрубком с резьбой. В этот патрубок вкручивается специальная штанга соответствующего диаметра, при помощи которой в случае необходимости можно поднять водоподъемную колонну с насосом.

Расположение конструкции.
Какие бывают конструкции

Сразу следует отметить, что адаптеры для скважины, конструктивно практически не отличаются между собой.

Главное отличие состоит в материале, из которого произведено изделие.

Бронзовые и латунные изделия на просторах нашей державы — это самый распространенный вид конструкций. Материал достаточно долговечный, по европейским нормам использование таких конструкций запрещено, так как присутствует значительный процент свинца в сплавах.

Плюс, хотя и не значительно, но сплавы коррозируют.
Нержавеющая сталь, встречается реже, так как цена на них несколько выше.
DZR также представляет собой сплав металлов, но он не поддается коррозии и является пищевым.

Конструкция из нержавейки.

Важно: в Европе и США, в данное время полностью запрещено использование всех видов адаптеров кроме DZR или Sanitary Brass.
Но ГОСТы нашей родины допускают использование латунных, бронзовых или конструкций из нержавеющей стали, ввиду того, что площадь соприкосновения их с водой ничтожно мала.

Европейский вариант.
Достоинства конструкции

Прежде всего, это вполне доступная цена. По сравнению с кессоном она может быть меньше в 5 – 7 раз.
Установка адаптера на скважину предельно проста и доступна для любого хозяина, умеющего держать в руках дрель.
Монтажные работы можно производить практически в любое время года.

С эстетической точки зрения, скважину на участке практически не будет заметно, что очень хорошо для дачников, опасающихся воровства насоса.

Обслуживать и ремонтировать такую скважину предельно просто. Кроме периодической замены резиновых прокладок, в самой конструкции адаптера фактически нечему ломаться.

Важно: если планируется устанавливать адаптер на глубокую скважину, при обустройстве всей конструкции мы вам советуем для обсадки брать стальные трубы.
Так как пластиковая НПВХ труба может не выдержать веса насоса и водоподъемной колонны.

Размеры изделия.
Недостатки

Недостатки у этой конструкции также есть. Так, основное больное место здесь -замена прокладок. Точнее, той прокладки, которая контактирует непосредственно с землей, в среднем она приходит в негодность за 2 – 3 года. А если вовремя ее не сменить, то попадание грунтовых вод не только ухудшит качество воды, но и полностью может уничтожить скважину.

Следующий недостаток является производной первого. Дело в том, что вход в обсадную колонну, как правило, находится ниже уровня промерзания грунта, а это до 2м. Поэтому дабы заменить одну маленькую прокладку вам придется копать приличный котлован.

Так как в нашей стране в подавляющем большинстве используется латунь или бронза, конструкцию нужно периодически очищать от окислов. Если пропустить этот момент, то есть опасность того, что «ласточкин хвост» спаяется окислами. Тогда вам придется углубляться, срезать часть обсадной колонны ниже уровня входа, и монтировать кессон.
Также недостатком можно назвать необходимость размещения всей водоподающей аппаратуры в доме.
При подготовке к зиме в кессоне вы просто повернете ручку и спустите воду. При использовании адаптера вам придется повозиться.
При использовании данного приспособления вы не сможете сделать отдельный летний вывод для полива огорода непосредственно из скважины.

Совет: если вы решили обходиться без кессона, то место врезки, перед закапыванием в грунт, лучше обильно смазать нейтральной водоотталкивающей смазкой и плотно укутать полиэтиленом.
Это значительно увеличит срок эксплуатации.
При этом обратите внимание на смазку, дабы она не вступила в реакцию с резиной и не разъела ее.

Кессон или адаптер

Кессон известен уже достаточно давно, его простота и надежность проверена временем. Конечно, в сравнении с адаптером, установка кессона более проблематичное и затратное мероприятие.
Адаптеры для скважины — приспособление молодое, монтируются они просто и быстро, но эта простота обманчива, впоследствии вас ждут регулярные и довольно проблематичные профилактические работы по замене прокладок и чистке соединения деталей скважины.
По нашему мнению, установка такого приспособления приемлема в местах, где нет возможности установить кессон, на дачных участках, эксплуатирующихся исключительно с летний период или как временный вариант перед установкой кессона.
В любом случае, решать — устанавливать адаптер или кессон для скважины, нужно сугубо индивидуально, в зависимости от места расположения и глубины скважины, состояния грунта, и наконец, готовности владельца вкладывать средства в обустройство конструкции скважины.

Монтаж конструкции

Принцип монтажа.

Инструкция по установке здесь предельно проста. Начинать следует с выкапывания котлована вокруг обсадной колонны, на глубину установки конструкции.
При помощи коронки сделать отверстие необходимого диаметра.
Установить изнутри стационарную часть конструкции и закрепить ее накидной гайкой.
Смонтировать оголовок на обсадную трубу.
Состыковать водопроводную трубу, идущую к строению.
Собрать водоподъемную колонну и присоединить к ней вторую часть конструкции.
Опустить всю конструкцию в скважину и состыковать обе части адаптера.
Прикрепить стальной трос, страхующий глубинный насос, к оголовку.
При подборе адаптера учтите диаметр обсадной трубы и размер насоса, дабы конструкция не блокировала выведение насоса.

На видео в этой статье наглядно показан процесс монтажа адаптера.

Вывод
Соединение по принципу «ласточкин хвост».

По нашему мнению адаптер для скважины, это вполне приемлемый вариант, если вы обустраиваете подачу воды для дачи, плюс глубина залегания воды не более 50 м. Такие скважины рассчитаны в среднем на эксплуатацию до 15 лет, и вкладывать лишние средства не имеет смысла. Успехов!

Ссылка на сайт источник

Другие сайты по теме

Адаптер для скважины своими руками: установка, монтаж, правила обустройства

Одним из обязательных условий бесперебойной работы автономного водоснабжения является защита коммуникаций от обледенения в зимний период. Решить эту задачу можно путем отведения системы ниже опасного для нее уровня промерзания грунта, а также подключения идущей от скважинного насоса трубы через адаптер.

Мы расскажем, что представляет собой это устройство, какими плюсами выделяется в сравнении с сооружением кессона. Вы узнаете, как правильно установить адаптер для скважины своими руками, как подключать его к трубопроводу и на какой глубине. С учетом наших советов вы сможете самостоятельно поставить его без проблем.

Содержание статьи:

Обустройство скважины с применением адаптера

Монтаж скважинного адаптера – самый дешевый способ отвода воды, не требующий теплоизоляции трубопровода при прокладке ниже уровня промерзания грунта.

При грамотно проведенном монтаже таких сооружений как приямок и кессон, защищать трубы от промерзания нет необходимости. При этом обеспечивается возможность доступа для проведения ремонта ствола скважины и насоса.

Конструктивные особенности устройства

Скважинный адаптер представляет собой специальное устройство. Оно обеспечивает герметичный ввод подающих воду труб через обсадную колонну при обустройстве незамерзающего водопровода. По сути, адаптер представляет собой угловой соединитель.

Принцип работы адаптера заключается в том, что он перенаправляет поднимающуюся вверх по шахте скважины воду в ведущий к дому трубопровод, который расположен ниже уровня промерзания земли

Скважинные адаптеры хоть и имеют довольно простую в исполнении конструкцию, но оснащение скважины с их применением сопряжено со многими особенностями. Эта специфика во многом определяет срок эксплуатации гидротехнического сооружения.

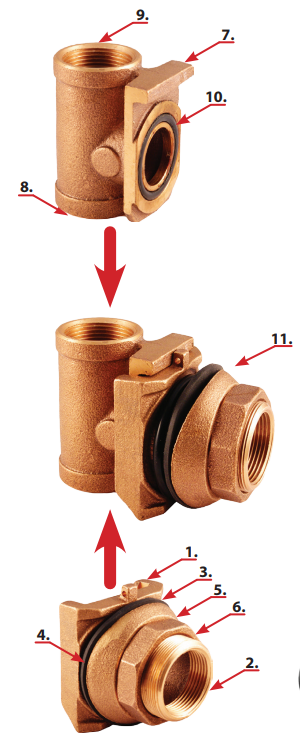

Основными элементами адаптера выступают наружная и внутренняя части.

Внутренняя проточная часть

Внешне эта часть устройства напоминает тройник. Одна из его сторон глухая. Она оснащена технической резьбой, требующейся для состыковки двух частей адаптера. Другая же часть присоединяется к трубе, подводящей к глубинному насосу. Центральное ответвление подобия тройника оснащено второй половинкой общего соединения конструкции «ласточкин хвост».

Обратная сторона держателя оснащена кольцевой проточкой, предназначенной для резиновой прокладки, а также выступами для прижима клина ответной части

Ее монтаж осуществляют в отверстие обсадной трубы, фиксируя накидной гайкой, оснащенной герметизирующим кольцом.

Резиновые уплотнители предназначены для герметизации скважины от попадания подземных вод. Первый уплотнитель размещают на внутренней поверхности плоскости держателя, второй – между внешней стенкой и накидной гайкой.

Наружная ответная часть

Это компактный резьбовой патрубок. Он подключается к ПНД трубе и к выкидному патрубку насоса, а с основной частью соединяется посредством продевания специальной штанги в клиновые салазки. Помимо клина она оснащена кольцевой проточкой и двумя штуцерами с внутренней резьбой.

Главной особенностью устройства является прочная состыковка наружного и внутреннего элементов, именуемая как «ласточкин хвост».

Благодаря такому конструктивному решению получается герметичное соединение вертикального и горизонтального участков водопровода с последующим выводом их наружу сквозь обсадную колонну

Промежуточный элемент ниппель, представляющий единую конструкцию с держателем, предназначен для подключения водопровода к насосу.

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой . И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Инструктаж по оснащению скважины адаптером

Установить скважинный адаптер на можно как во вновь возводимое гидротехническое сооружение, так и в уже установленное.

Адаптер, прикрепляемый к стенке обсадной трубы, занимает внутри нее определенное место. А потому сечение обсадной трубы должно быть на 20-25 мм больше, чем диаметр используемого насоса.

Шаг #1 – подготовка необходимых материалов

Для проведения работ потребуется набор инструментов:

штыковая лопата;
разводной ключ;
металлические колышки;
биметаллическая корончатая фреза.

Заранее стоит приобрести нейтральную водоотталкивающую смазку, которой необходимо будет обработать места врезки перед закапыванием в грунт.

При выборе смазки ориентируйтесь на ее состав с тем, чтобы компоненты герметика не вступили в реакцию с резиной и в процессе эксплуатации не разъели ее

Из материалов следует также подготовить:

адаптер;
съемник;
ФУМ ленту;
силиконовый герметик;
соединительные фитинги.

Съемник представляет собой стальную монтажную трубу требуемого размера, оснащенную на торце резьбой. Он будет необходим как для установки, так и демонтажа адаптера в случае проведения ремонтных работ.

Приобретенный адаптер перед началом работ следует привести в состояние, пригодное для предстоящего монтажа. Для этого с него следует удалить производственную смазку, а силиконовым герметиком обработать уплотнительное кольцо.

Шаг #2 – проведение земляных работ

Земляные работы лучше проводить в межсезонье. В этот период влагонасыщенный и охлажденный грунт не так обсыпается. Выполняя работы в засушливые месяцы, позаботьтесь об укреплении стенок шурфа. Для этой цели используйте отрезы доски и листы ДСП.

Бурение шурфа можно совместить с рытьем траншей под укладку водопроводных труб от адаптера к расположенной в доме локальной системе водоснабжения

Для получения доступа к месту монтажа первым делом раскапывают обсадную трубу. Глубина шурфа должна быть такой, чтобы она превышала отметку уровня промерзания на 20-40 см. Для регионов, расположенных в средних широтах, это значение составляет 1,5-2 метра.

Ширина выборки должна быть не менее 160 мм. Это обеспечит в дальнейшем удобство при выполнении работ по врезке устройства.

Чтобы спрятать скважину в грунт и сделать ее неприметной для «незваных гостей», а также недоступной для ветров и снегопадов, обсадную трубу укорачивают до уровня земли.

Шаг #3 – установка основной части

Сделать этот можно с помощью коронки, оснащенной биметаллической корончатой фрезой, диаметр которой соответствует размерам устройства:

для 1ʺ – отверстия d 4,4 см;
для 1ʺ1/4 – отверстия d 5,4 см;
для 2ʺ – отверстия d 7,3 см.

Не стоит бояться засорения скважины металлическими опилками. Большая их часть высыплется снаружи или останется в полости коронки.

Для увеличения герметичности конструкции резьбовое соединение следует уплотнять ФУМ лентой или любым другим упаковочным материалом

Монтаж конструкции осуществляют с помощью стальной монтажной трубы, оснащенной резьбой. Необходимая длина рассчитывается путем опускания в скважину замерного лота. Рассчитав глубину расположения оборудования, отрезают лишнюю часть трубы так, чтобы она была вровень с горловиной обрезанной обсадной колонны.

Опустив в полость трубы основную часть устройства, аккуратно заводят ее в отверстие и надежно фиксируют обжимным кольцом, входящим в комплектацию устройства. Соединяющую элементы гайку тщательно затягивают с помощью разводного ключа.

Оснащенную резьбой монтажную трубу на время вставляют ее в ответную часть адаптера: сначала ввинчивают в отверстие устройства, а после завершения установки – снимают

После окончания монтажа стальную трубу обычно извлекают на поверхность. Но некоторые мастера рекомендуют все же оставить отрез трубы в устройстве. Главный аргумент – такое решение позволит предотвратить повреждение резьбовых соединений под действием вибрации глубинного насоса.

Галерея изображений

Фото из

Шаг 1 – крепление адаптера на монтажный ключ

Шаг 2 – опускание монтажного ключа в трубу

Шаг 3 – установка резьбовой части в отверстии

Шаг 4 – монтаж адаптера к трубе

К наружной части адаптера, оснащенной резьбовым соединением, фиксируют отвод водопроводной трубы. Чтобы соединение держалось крепко и надежно, его уплотняют ФУМ лентой или любым другим упаковочным материалом.

Шаг #4 – монтаж ответной части

Эту часть адаптера крепят к шлангу насоса. удобнее выполнять вдвоем: первый опускает оборудование, второй – придерживает и расправляет шланг. После того, как насос опустится на необходимую глубину, остается лишь состыковать и защелкнуть обе части адаптера.

Сборка «ласточкиного хвоста» должна получиться жесткой, но во избежание поломки собранного адаптера фиксирующие и выступающие элементы устройства лучше не обстукивать

На завершающем этапе аккуратно выводят наружу страховочный трос и фиксируют его так, чтобы снять часть нагрузки от насоса, уменьшив тем самым риск механического повреждения. Для этого трос выводят к оголовку скважины и надежно закрепляют с помощью металлических кольев.

Вариант врезки адаптера в трубу, заключенную в кондуктор:

Галерея изображений

Фото из

Шаг 1 – выбор адаптера для скважины

Шаг 2 – устройство обсадной трубы

Шаг 3 – копка котлована для доступа к трубе

Шаг 4 – вырезание отверстия в кондукторе

Шаг 5 – сверление отверстия в обсадной трубе

Шаг 6 – подготовка места под монтаж адаптера

Шаг 7 – установка адаптера в отверстие

Шаг 8 – подключение и обратная засыпка

Остается лишь подключить кабель насоса к электропитанию и проверить работоспособность оборудования. К этапу тестирования следует подойти со всей ответственностью.

Он поможет проявить все недочеты, допущенные в процессе установки. Устранив недочеты на этапе пробного пуска, вы обережете себя от серьезных неприятностей в дальнейшем.

Общие рекомендации по монтажу устройства

Учитывая неизбежные вибрации, которым непременно будет подвергаться адаптер в процессе эксплуатации, и немалый вес оборудования, при специалисты советуют задействовать обсадные колонные, выполненные из стали.

При ограниченных финансах адаптер можно установить и на пластиковую трубу; но стоит учитывать, что этот вариант будет менее долговечен

Для облегчения процесса монтажа адаптера , страховочный трос, кабель и шланг желательно собрать заранее в единую конструкцию.

Сборку удобнее выполнять на ровной поверхности в отдельном чистом помещении; а уже скрепленные муфтами и свернутые в бухту шланги и кабели, перенести на площадку возле оголовка скважины.Такой подход позволит минимизировать риск попадания грязи в полость гидротехнического устройства.

Чтобы при необходимости вытащить адаптер из трубы, можно воспользоваться самодельным приспособлением.

Галерея изображений

Фото из

Шаг 1 – подготовка наконечника

Шаг 2 –подготовка держателя

Шаг 3 – инструменты для сверления

Шаг 4 – сверление отверстий

Шаг 5 – вкручивание саморезов

Шаг 6 – готовое приспособление

Шаг 7 – присоединение устройства к адаптеру

Шаг 8 – демонтаж адаптера

В дальнейшем, выбирая насос погружного типа, следует ориентироваться не только на эксплуатационные параметры обсадной колонны, но и делать поправку на размеры адаптера. Грамотный расчет позволит обеспечить свободный проход насоса в трубе без задевания и повреждения выступающих частей устройства.

Выводы и полезное видео по теме

Видео #1. Что лучше ставить – скважинный адаптер или кессон:

Видео #2. Процесс установки устройства наглядно представлен в видео:

Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 м. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.

Вкладывать лишние средства в их обустройство не имеет смысла. А правильно установив устройство, выполненное из качественного материала, можно не беспокоиться, что скважина с адаптером будет работать исправно в течение всего срока эксплуатации.

Будем рады вашим рассказам о том, как обустраивали скважину без кессона с использованием адаптера. Возможно, вы сможете сообщить посетителям сайта интересные технические нюансы, не упомянутые в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, обсуждайте тему, размещайте фото.

Адаптер для скважины — для чего нужен и как устанавливается?

Благодаря скважине чистую воду, которую можно пить и использовать для бытовых целей, получают на самых отдаленных от благ цивилизации загородных участках. Но бурение скважины – это еще не все заботы, ведь ее нужно соединить с домом. Здесь есть свои нюансы: например, водопровод должен соединяться с источником ниже уровня промерзания почвы. Скважину можно соединять с водопроводом несколькими способами, но мы сегодня рассмотрим один из них, а именно – адаптер для скважины.

Адаптер для скважины

Об устройстве и функциях адаптера для скважины

Речь идет об устройстве, соединяющем водопровод, который идет к дому, с выводом скважины. Устанавливают адаптер в обсадной трубе и, как мы только что отметили, ниже уровня промерзания почвы, благодаря чему скважина будет оставаться работоспособной вне зависимости от времени года. Конструкция адаптера такова, что соединение получается максимально герметичным, но при этом легким в демонтаже/ремонте.

Схема монтажа скважинного адаптера

Адаптер состоит из двух частей – наружной и внутренней. Наружный элемент является своего рода патрубком, устанавливаемым в проделанное в обсадной трубе отверстие. При этом на той части, что находится внутри, имеется специальный паз, благодаря которому части устройства стыкуются плотно и герметично. Снаружи имеется резьба, чтобы соединяться с трубопроводом, дополнительные уплотнители и накидная гайка, фиксирующая устройство в нужном положении/месте.

Внутренняя и внешняя части скважинного адаптера

Что касается второй части устройства, то она целиком находится в обсадной трубе. Является, по сути, «коленом», немного измененным и модернизированным, которое соединено выводами с первой частью устройства (имеется специальный шип, который соединяется с упомянутым выше пазом; вместе это – соединение «ласточкин хвост», уплотненное резиновым кольцом) и шлангом, подключенным к насосу.

Принцип работы адаптера для скважины

Чтобы облегчить монтаж, сверху внутренней детали имеется глухая резьба. Туда закручивается монтажная труба, благодаря которой опускается устройство. В скважине оно устанавливается в паз второй части, далее монтажная труба попросту выкручивается и извлекается. Своими руками несложно изготовить подобный инструмент.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Таблица. Основные материалы, из которых может быть изготовлен скважинный адаптер.

Название, фото	Краткое описание
«Нержавейка»	Устройства из нержавеющей стали прочны, много весят и способны прослужить примерно 30-40 лет. Цена на такие адаптеры соответствует их качеству.
Бронза	Бронзовые адаптеры высокого качества стоят очень дорого. Но при этом служат они долго – порядка 25 лет.
DZR-сплав	Данный материал на латунной основе хорош тем, что не выделяет никаких вредных веществ, чего не скажешь о следующем варианте.
Латунь	Дешевые латунные адаптеры служат не более 8-10 лет. В течение этого времени они выделяют в воду оксиды цинка/меди, а потому рекомендуется дополнительно установить фильтр.

Скважинные адаптеры из DZR

На заметку! Отдельного внимания заслуживает материал, из которого изготовлена скважинная обсадная труба. Желательно отдать предпочтение стальным изделиям – они будут долго выдерживать нагрузки, которые оказываются в ходе эксплуатации. То же относится и к адаптерам. Как результат – вся конструкция будет более надежной и прослужит дольше.

Скважинный адаптер

О плюсах и минусах устройства

У адаптера, равно как и у всех технических устройств, есть свои сильные и слабые стороны. Вначале ознакомимся с преимуществами, благодаря которым устройство выгодно отличается от приямка и кессона.

Цена. Пожалуй, самое первое достоинство, на которое смотрят владельцы частных домов. К примеру, оборудовать кессон где-то в пять-шесть раз дороже, чем адаптер. А потому при ограниченном бюджете выбор стоит сделать в пользу именно такого способа соединения трубопровода со скважиной.
Герметичность. В конце зимы – начале весны кессон из ж/б колец может заполняться талыми водами, которые, попадая в воду, испортят ее качество и вкус. А если использовать обсадную трубу из пластика/металла вместе с адаптером и правильно ее установить, то вероятность заполнения талыми водами будет практически нулевой.
Фото скважинного адаптера в разрезе трубы
Отсутствие необходимости в земляных работах. Для монтажа адаптера не требуется продолжительное или дорогостоящее извлечение грунта, что особенно важно, если скважина расположена вблизи других коммуникаций, которые невозможно или дорого переносить.
Компактность. Еще одно преимущество. Обсадная труба, оснащенная адаптером, не будет занимать много места, не станет нелицеприятным «пятном» на вашем участке. В принципе, над поверхностью будет лишь крышка, диаметр которой составляет 30-40 см.
Высокая скорость монтажа. В среднем, адаптеры устанавливаются за несколько часов, потому это – оптимальный вариант при дефиците свободного времени.
Простота установки. Для монтажа подобного устройства не нужно обладать особыми навыками и знаниями. Потребуются лишь некоторые инструменты, умение с ними работать и несколько часов свободного времени.

Адаптер для скважины (скважинный адаптер) 1 дюйм, БРОНЗА, С84400Адаптер обладает рядом преимуществ

Далее ознакомимся с минусами адаптеров. Прежде всего, они служат не так долго, как качественно оборудованные кессоны, в особенности – если используется низкокачественный адаптер, изготовленный из неизвестных сплавов.

Кроме того, резиновые прокладки в адаптере нужно регулярно менять, ведь обсадная труба выкапывается каждые несколько лет. Если прокладки не менять, это приведет к нарушению герметичности конструкции и, как следствие, попаданию талой воды. Еще земляные работы могут потребоваться, если выполняется ремонт адаптера.

Важно регулярно менять резиновые прокладки

Еще одним недостатком является то, что обе части адаптера (наружная и внутренняя) могут прикипеть в месте соединения при продолжительной эксплуатации. Подобное наблюдается и со старыми трубами канализации или водопровода, которые много лет никто не беспокоил.

Схема установки скважинного адаптера в обсадной трубе

Обратите внимание! Если вы решили приобрести адаптер, то заранее (в идеале – еще при составлении проекта дома) позаботьтесь о небольшом помещении, в котором будет храниться все необходимое для хранения/перекачивания воды оборудование.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

электродрель;
ФУМ лента;
биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
строительный уровень;
ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопровода

На заметку! То место, где адаптер будет подключаться к трубопроводу и врезаться в обсадную трубу, должно располагаться ниже линии промерзания почвы. Помните об этом, оборудуя траншею.

Обустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Перейти к расчётам

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается. Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо. В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

На заметку! Окончательная фиксация гайки снаружи трубы производится разводным ключом. Закручивать ее следует осторожно, дабы случайно не сорвать резьбу.

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

На заметку! Необходимо, чтобы диаметр насоса был хотя бы на 20-30 мм меньше такового у обсадной трубы. Тогда насос при погружении беспрепятственно «разминется» с наружной частью адаптера.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер своими руками: устройство и монтаж

Автор Петр Андреевич На чтение 7 мин. Просмотров 215 Обновлено 25.04.2020

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Обустройство скважины с применением адаптера

Адаптер для скважины – это тройник, изготовленный из латуни, который соединяет 2 трубы под углом 90°. Элемент позволяет поместить горизонтальный участок трубопровода на глубине 1500-2000 мм.

Поскольку грунт на таких глубинах не промерзает, то трубы не нуждаются в нанесении теплоизоляционного слоя или в установке электрического обогрева. Конструкция узла обеспечивает беспрепятственный доступ к вертикальному стволу скважины или колодца и установленному в ней насосу с электрическим приводом.

Конструктивные особенности устройства

У владельцев помещений, желающих установить изделие, возникают вопросы, для чего нужен адаптер и как взаимодействуют друг с другом компоненты устройства. Адаптер представляет собой угловой элемент, состоящий из 2 частей.

Детали соединяются между собой, для обеспечения герметичности используются сменные резиновые уплотнители. Конструкция узла допускает многократное соединение и размыкание без риска повреждения контактирующих поверхностей.

Внутренняя проточная часть.
Внутренняя деталь представляет собой тройник, к которому крепится напорная труба водяного насоса. Один из каналов тройника выполнен глухим, узел используется для установки технологической штанги (применяется при соединении элементов).
Сбоку имеется прямоугольный выступ с цилиндрическим каналом, который размещается в гнезде типа “ласточкин хвост”, выполненном на внешней секции. В конструкции узла предусмотрен упор, обеспечивающий соосность каналов для жидкости. Герметизация канала обеспечивается резиновой прокладкой.
Наружная ответная часть.
Элемент крепится через отверстие, заранее просверленное в обсадной трубе скважины. Для фиксации используется гайка, герметизация стыка обеспечивается резиновыми прокладками.
Деталь имеет резьбовую часть, которая используется для коммутации горизонтального участка водопровода. Участок, расположенный внутри обсадного канала, оборудован посадочным гнездом типа “ласточкин хвост”, в котором располагается проточная часть устройства.

Достоинства и недостатки адаптерной технологии

Адаптер для скважины представляет собой альтернативу схеме водопровода с кессоном. Преимуществом изделия является снижение стоимости обустройства системы подачи воды в помещение. Выигрыш в цене составляет 4-6 раз, показатель зависит от типа грунта и протяженности магистралей.

Примерные цены по России

Дополнительным плюсом является ускоренный монтаж компонентов, который не требует применения специального оборудования или инструмента. Установка изделия выполняется без применения сварки, допускается монтаж на минимальном расстоянии от обсадной колонны.

Элемент располагается во влажном грунте, поэтому владельцу дома следует учитывать, что такое размещение деталей приводит к коррозии резьбовых соединений. Прикипевшая резьба затрудняет быстрое извлечение помпы из скважины для проведения ремонта или регламентного обслуживания.

Для доступа к насосу потребуется выкапывать обсадную трубу, а затем отрезать участок с установленным адаптером. После ремонта оборудования труба приваривается на прежнее место и засыпается грунтом.

Скважинные адаптеры оснащаются резиновыми уплотнительными кольцами, которые разрушаются в результате воздействия воды и грунта. Через трещины начинается течь воды или происходит попадание загрязненных грунтовых вод в полость скважины.

Для замены элементов требуется раскопать котлован (в зоне размещения соединительной муфты). В процессе монтажа не допускается попадание песка на поверхность резьбы и на прокладки, поскольку абразивные частицы разрушают резину и заклинивают резьбовое соединение.

Инструктаж по оснащению скважины адаптером

Инструкция по установке адаптера в пластиковую обсадную трубу

Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом “ласточкин хвост”, что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.

Подготовка необходимых материалов

Для установки адаптера на скважину потребуется набор инструментов:

лопата штыкового типа;
электрическая дрель или шуруповерт;
фреза для резки боковой стенки обсадной трубы;
набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).

Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.

Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).

Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.

Проведение земляных работ

Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.

Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).

Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.

Установка основной части

Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.

Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.

Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.

Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.

Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.

Монтаж ответной части

Подсоединить насос к трубопроводу требуемой длины, глубина установки определяется заранее. Совместно с напорной магистралью прокладывается кабель питания и страховочный трос, удерживающий помпу на требуемой глубине. Противоположная часть напорной трубы крепится к корпусу адаптера.

Затем производится заглубление насоса и трубопровода, рекомендуется выполнять операцию вдвоем. В заглушенное резьбовое отверстие ответной части вкручивается штанга, затем монтажник аккуратно совмещает секции адаптера (до момента упора ограничительного элемента).

Видео инструкция по внедрению адаптера

Процедура монтажа оборудования приведена в видеоролике, снятом для канала Forumhouse. Видео доступно по ссылке youtu.be/mszooYqcV3c, в ролике перечислены все нюансы, которые необходимо учитывать в процессе подготовки к монтажу устройства.

Установка адаптера применяется при обустройстве скважины глубиной до 50 м. Полученное гидротехническое сооружение имеет срок службы до 20 лет и является альтернативой кессонным конструкциям.

Адаптер для скважины своими руками: установка и монтаж

Что представляет собой это устройство и как правильно установить адаптер для скважины своими руками, рассмотрим в статье.

Содержание статьи:

Обустройство скважины с применением адаптера
Конструктивные особенности устройства
- Внутренняя проточная часть
- Наружная ответная часть
Достоинства и недостатки «адаптерной» технологии
Инструктаж по оснащению скважины адаптером
- Шаг #1 — подготовка необходимых материалов
- Шаг #2 — проведение земляных работ
- Шаг #3 — установка основной части
- Шаг #4 — монтаж ответной части
Общие рекомендации по монтажу устройства
Выводы и полезное видео по теме

Обустройство скважины с применением адаптера

Конструктивные особенности устройства

Основными элементами адаптера выступают наружная и внутренняя части.

Внутренняя проточная часть

Наружная ответная часть

Достоинства и недостатки «адаптерной» технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установки кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму — только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Инструктаж по оснащению скважины адаптером

Установить скважинный адаптер на обсадную трубу можно как во вновь возводимое гидротехническое сооружение, так и в уже установленное.

Шаг #1 — подготовка необходимых материалов

Для проведения работ потребуется набор инструментов:

штыковая лопата;
разводной ключ;
металлические колышки;
биметаллическая корончатая фреза.

Из материалов следует также подготовить:

адаптер;
съемник;
ФУМ ленту;
силиконовый герметик;
соединительные фитинги.

Шаг #2 — проведение земляных работ

Ширина выборки должна быть не менее 50 см. Это обеспечит в дальнейшем удобство при выполнении работ по врезке устройства.

Шаг #3 — установка основной части

Держатель и клин устройства монтируют по отдельности. Перед монтажом основной части скважинного адаптера нужно на глубине укладки водопровода в стенке обсадной трубы предварительно просверлить для нее отверстие. Сделать этот можно с помощью коронки, оснащенной биметаллической корончатой фрезой, диаметр которой соответствует размерам устройства:

для 1ʺ — отверстия d 4,4 см;
для 1ʺ1/4 — отверстия d 5,4 см;
для 2ʺ — отверстия d 7,3 см.

Монтаж конструкции осуществляют с помощью стальной монтажной трубы, оснащенной резьбой. Необходимая длина рассчитывается путем опускания в скважину замерного лота.

Рассчитав глубину расположения оборудования, отрезают лишнюю часть трубы так, чтобы она была вровень с горловиной обрезанной обсадной колонны.

После окончания монтажа стальную трубу обычно извлекают на поверхность. Но некоторые мастера рекомендуют все же оставить отрез трубы в устройстве. Главный аргумент — такое решение позволит предотвратить повреждение резьбовых соединений под действием вибрации глубинного насоса.

Галерея изображений

Фото из

Чтобы опустить внутреннюю часть адаптера в обсадную трубу, необходимо воспользоваться специальным монтажным ключом с резьбой на конце

Крепко накрученный адаптер аккуратно опускаем в обсадную трубу и стараемся попасть резьбовой частью в заранее подготовленное отверстие

Чтобы быстрее попасть резьбой адаптера в отверстие, необходима помощь второго человека, корректирующего действия

Установка адаптера заканчивается, когда внутренняя и внешняя части соединены посредством закручивания гаек

Шаг 1 – крепление адаптера на монтажный ключ

Шаг 2 – опускание монтажного ключа в трубу

Шаг 3 – установка резьбовой части в отверстии

Шаг 4 – монтаж адаптера к трубе

Шаг #4 — монтаж ответной части

Эту часть адаптера крепят к шлангу насоса. Погружение насоса удобнее выполнять вдвоем: первый опускает оборудование, второй – придерживает и расправляет шланг. После того, как насос опустится на необходимую глубину, остается лишь состыковать и защелкнуть обе части адаптера.

Вариант врезки адаптера в трубу, заключенную в кондуктор:

Галерея изображений

Фото из

Перед монтажом проверяем качество и целостность металлических и резиновых частей адаптера

Обсадная труба заключена в дополнительную трубу большего диаметра – кондуктор, поэтому в нем также придется вырезать отверстие

Чтобы подобраться к трубе, необходимо вырыть траншею на глубину промерзания грунта – 1,5-2 м

Сначала с помощью циркулярной пилы вырезаем прямоугольное отверстие в кондукторе

Затем берем дрель с коронкой по металлу под диаметр адаптера и через окошко кондуктора высверливаем отверстие в обсадной трубе

Участок для монтажа адаптера готов: квадратное окно в кондукторе и отверстие под адаптер D 44 мм

Вкручиваем адаптер на подготовленное место и плотно затягиваем, при этом не забываем использовать уплотнители

Используя резьбовое соединение, присоединяем шланг (трубу), затем выполняем обратную засыпку грунтом

Шаг 1 – выбор адаптера для скважины

Шаг 2 – устройство обсадной трубы

Шаг 3 – копка котлована для доступа к трубе

Шаг 4 – вырезание отверстия в кондукторе

Шаг 5 – сверление отверстия в обсадной трубе

Шаг 6 – подготовка места под монтаж адаптера

Шаг 7 – установка адаптера в отверстие

Шаг 8 – подключение и обратная засыпка

Остается лишь подключить кабель насоса к электропитанию и проверить работоспособность оборудования. К этапу тестирования следует подойти со всей ответственностью. Он поможет проявить все недочеты, допущенные в процессе установки. Устранив недочеты на этапе пробного пуска, вы обережете себя от серьезных неприятностей в дальнейшем.

Общие рекомендации по монтажу устройства

Учитывая неизбежные вибрации, которым непременно будет подвергаться адаптер в процессе эксплуатации, и немалый вес оборудования, при обустройстве скважины специалисты советуют задействовать обсадные колонные, выполненные из стали.

Для облегчения процесса монтажа адаптера погружной насос, страховочный трос, кабель и шланг желательно собрать заранее в единую конструкцию.

Чтобы при необходимости вытащить адаптер из трубы, можно воспользоваться самодельным приспособлением.

Галерея изображений

Фото из

Чтобы достать адаптер из скважины, потребуется переходник с резьбовым соединением

В качестве держателя можно использовать металлический карниз для штор, подходящий по диаметру

Потребуется единственный инструмент – дрель со сверлами по металлу, кроме нее – пара саморезов

Сначала просверливаем 2 отверстия (напротив друг друга) в переходнике, затем надеваем его на трубу – и сверлим стенки трубы

Чтобы переходник не соскользнул с держателя во время демонтажа адаптера, его необходимо закрепить с двух сторон саморезами

Плотно закрученные саморезы прочно удерживают металлическую гильзу с резьбой на конце металлической трубы

Опускаем приспособление в скважину, вставляем в отверстие с резьбой в адаптере и начинаем вкручивать, пока не получится прочное соединение

Максимально закрученную трубу аккуратно, но с усилием достаем из скважины вместе с адаптером

Шаг 1 – подготовка наконечника

Шаг 2 –подготовка держателя

Шаг 3 – инструменты для сверления

Шаг 4 – сверление отверстий

Шаг 5 – вкручивание саморезов

Шаг 6 – готовое приспособление

Шаг 7 – присоединение устройства к адаптеру

Шаг 8 – демонтаж адаптера

Выводы и полезное видео по теме

Что лучше ставить – скважинный адаптер или кессон:

Процесс установки устройства наглядно представлен в видео:

Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 мм. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.

Как вырезать стыки «ласточкин хвост» вручную — пошаговое руководство для любителей и экспертов

Столярные изделия «ласточкин хвост» довольно хороши для взгляда и, безусловно, являются идеальными и сильными столярными приемами. При вырезании «ласточкин хвост» вручную делать трюки намного сложнее, и для освоения этого навыка требуются годы опыта. Но инструменты могут помочь вам упростить выполнение всего процесса. Сегодня мы сосредоточились на Как вырезать стыки «ласточкин хвост» вручную .

Обычная древесина лучше всего подходит для изготовления мебели, а стыки всегда мешают.Но простые соединения «ласточкин хвост» радикально меняют деревянную столярку и превращают ее в красивую мебель.

Изобретение столярных изделий типа «ласточкин хвост» относится не к новой эпохе, а к древней цивилизации. Эксперты говорят, что ласточкины хвосты были найдены и в египетских гробницах, и в богатой китайской мебели.

Уловки и приемы «ласточкин хвост» можно использовать для изготовления шкафов, ящиков, ящиков и других изделий из дерева. Соединения типа «ласточкин хвост» — это не просто соединения, они используются в качестве конкретных конструктивных элементов.Хорошо выполненные соединения типа «ласточкин хвост» прочны и практически не ломаются по сравнению с любым другим процессом деревообработки.

Аргумент — сначала решка!

Имеет ли значение, какая часть должна быть отрезана в первую очередь — булавки или хвосты? На такую загадку нет прямого ответа. Многолетний опыт подсказывает мне, что сначала нужно рубить хвосты. Причина в том, что вы делаете раскладку только на одной заготовке и обрезаете хвосты на двух заготовках одновременно, используя одну и ту же заранее разработанную раскладку.Это приводит к более точной резке и в конечном итоге экономит ваше время.

Различные типы соединений «ласточкин хвост»

Вы могли заметить, что «ласточкин хвост» используются для соединения деталей под разными углами. В зависимости от типа и формы угла ласточкин хвост может немного отличаться. Посмотрим на них.

1. Сквозь ласточкин хвост

2. Полуслепой ласточкин хвост

Окончательный вердикт

Это уловки и секретные приемы, которые вы можете применить для создания красивых столярных изделий в своих следующих деревообрабатывающих проектах.Секретные советы о том, как вырезать стыки «ласточкин хвост» вручную. дадут вам некоторые приемы, которые, несомненно, сэкономят ваше время и обогатят ваши навыки проектирования.

Будьте в безопасности и счастливой деревообработки!

Скользящий ласточкин хвост

Скользящий «ласточкин хвост» имеет несколько преимуществ перед шарниром «дадо». Во-первых, они прочнее, потому что не полагаются только на клей. Во-вторых, выступы детали в форме ласточкина хвоста скрывают края прорези, как шипованная деталь скрывает паз.А открытый «ласточкин хвост» свидетельствует о вашем мастерстве.

Чтобы сделать это соединение, вы сначала фрезерете паз «ласточкин хвост», а затем отрежете и подгоните размер «ласточкин хвост». Для слота вам понадобится портативный маршрутизатор и приспособление для дадо, показанное под номером ниже . В дополнение к ⁵ ⁄ ₈ «направляющая втулка, вам понадобится ¹ ⁄ ₄ долото со спиральной подрезкой для чистых резов (¹ ⁄ ₄ «прямое долото также подойдет) и ¹ ⁄ ₂ «ласточкин хвост».Мы выбрали сверло «ласточкин хвост» с углом 7 °, потому что оно оставляет более толстую и прочную «шейку» на хвосте ласточкина хвоста, чем сверло с углом 14 °. Вы сформируете ласточкин хвост на фрезерном столе.

Для тестирования установки маршрутизатора и стола подготовьте панель той же толщины и примерно такой же ширины, что и панели проекта, которые необходимо соединить.

Планировка; затем Маршрут

Вы прорежете паз «ласточкин хвост» за две операции. Во-первых, чтобы уменьшить нагрузку на сверло типа «ласточкин хвост», удалите большую часть отходов с помощью сверла со спиральной подрезкой.Затем переключитесь на сверло «ласточкин хвост», чтобы завершить формирование паза. Поскольку паз «ласточкин хвост» сужается снизу вверх, внутренние края зажимного приспособления не совпадают с верхними краями паза, фото ниже . Чтобы точно переставлять приспособление для каждой операции, используйте приспособление для рисования линий разметки на ваших заготовках, чтобы определить обе стороны пазов.

Разметьте расположение одной стороны каждого слота. Выровняйте один внутренний край кондуктора с этой линией и обведите по противоположному внутреннему краю.

Установите втулку и спиральное долото и установите глубину резания долота на ¹ ⁄ ₁₆ «меньше, чем окончательная глубина прорези. Зажмите зажимное приспособление по линиям разметки и разметьте поперек панели, фото ниже . Выполните фрезеровку каждого слота с этой настройкой.

Со спиральной долоткой 1/4 дюйма в роутер, пройдите с гидом втулка прижата к каждому краю приспособления.

Совет! Сделайте также измерительный прибор.Проложите паз на куске лома, чтобы сделать шаблон для установки стола фрезерного станка позже.

Установите сверло типа «ласточкин хвост» в фрезер и установите окончательную глубину. Для книжного шкафа глубина прорези соответствует пазу на задней стенке, фото ниже .

Когда маршрутизатор лежит на приспособлении и сторона книжного шкафа, установите биты ласточкин хвост глубина резания, чтобы сверло опиралось на шпунт в сторону.

Переместите зажим на первый паз, аккуратно совместив его с линиями разметки, и зажмите.Выполните фрезеровку по обоим краям сверлом в виде ласточкина хвоста. Повторите этот процесс для оставшихся слотов и пройдите по шкале настройки лома, чтобы завершить его.

Теперь к столу маршрутизатора

Закрепите сверло типа «ласточкин хвост» в настольном фрезере и установите высоту сверла с помощью измерителя лома: ниже .

У стола маршрутизатора поднимите ласточкин хвост, чтобы просто коснуться нижняя часть слота в вашем датчик лома.

Для устойчивости панелей прикрепите высокий вспомогательный упор к ограждению фрезерного стола и расположите его так, чтобы открывать примерно одну треть ширины фрезы.Сделайте надрезы на тестовой панели каждой стороной к забору, фото ниже.

Сделайте резервную копию заготовки лом, затем пройдите каждый лицо. Переместите забор назад на более свободная посадка, вперед для более плотной посадки.

Проверьте посадку ласточкиного хвоста в прорези и отрегулируйте ограждение, если необходимо, чтобы добиться посадки, которая скользит внутрь с легким давлением руки или легкими ударами молотка. Обратитесь к ( Trouble) выстрелите зазор , ниже , для помощи в точной настройке высоты долота.

Совет! Если ласточкин хвост не подходит для прорези, просто отрежьте конец тестовой панели и повторите попытку после регулировки упора и / или бита.

После того, как испытательный стык будет хорошо подогнан, нарежьте ласточкин хвост на каждом конце верхней и нижней панелей.

Сдвиньте все вместе
Почувствуйте процесс сборки, предварительно смонтировав детали «всухую». Для книжного шкафа соберите верх и низ с одной стороны, затем сдвиньте оставшуюся сторону на место.

Совет! Чтобы точно настроить толщину ласточкина хвоста, вырежьте часть ласточкина хвоста из тестового образца, оберните его наждачной бумагой и используйте как шлифовальный блок.

Если все подходит, разобрать детали.

Поскольку хорошо вырезанный скользящий «ласточкин хвост» имеет прочное механическое соединение, клей просто удерживает деталь с ласточкиным хвостом от движения в прорези. Мы используем белый клей, потому что, будучи более тонким, чем желтый клей, он служит смазкой, помогая деталям двигаться друг относительно друга.А более длительное открытое время дает больше времени для сборки.

Нанесите клей на передние края пазов на одной боковой панели, затем начните сборку. Повторите то же самое с прорезями на оставшейся стороне и сдвиньте его на место.

Биты ласточкин хвост

На протяжении веков соединение «ласточкин хвост», вырезанное вручную, служило доказательством качества корпуса, коробки или ящика, в котором они находились. В наши дни, благодаря фрезерам и сверлам типа «ласточкин хвост», даже начинающий плотник может использовать это соединение для улучшения самых простых проектов.

Биты «ласточкин хвост» бывают разных углов резания — обычно 7–14 ° — и высот (см. Фото, выше ), на обоих ¹ ⁄ ₂ «и ¹ ⁄ ₄ «хвостовики. Как правило, чем больше угол резания, тем прочнее соединение. Но будьте осторожны: острые углы хвостовиков делают их более хрупкими по мере увеличения угла резания, и они могут легче ломаться вдоль волокон.

Из-за действия противоположных клиньев правильно подогнанный шарнир типа «ласточкин хвост» самозатягивается.Это означает, что вы можете использовать его для удаления крепежных деталей, таких как шурупы или гвозди. Стык еще следует приклеить, но зажимы вам не понадобятся.

Как отличить булавки от хвоста

Вы увидите три основные части каждого соединения «ласточкин хвост» на чертеже «Детали соединения» ласточкин хвост « ниже . Штифт — это деталь, которая входит в гнездо, образованное двумя хвостовиками. Булавки и хвосты часто путают, но есть простой способ запомнить, что есть что. Если вы посмотрите на лицевую сторону заготовки и увидите выступы в форме птичьего хвоста, это хвосты; если вы видите прямоугольники, вы смотрите на булавки.

Хвосты несут основную нагрузку на суставы, поэтому при планировании проекта направляйте хвосты в направлении нагрузки. Например, открывание и закрывание ящика создает нагрузку на ящик спереди и сзади. Таким образом, направьте хвосты спереди и сзади, что означает вырезание разъемов по бокам ящика.

Здесь, в магазине WOOD®, нам нравится сначала вырезать розетки, примерно ¹ ⁄ ₃₂ «глубже, чем толщина штифтов, используя сверло типа« ласточкин хвост »из нашей таблицы фрезерования.Затем с помощью прямой насадки формируем булавки, оставляя их всего на волосок шире, чем втулки. Это позволяет нам постепенно снимать со штифтов больше запаса, пока мы не добьемся хорошей посадки. По завершении стыка шлифуем хвосты заподлицо со штифтами.

Выполнение хорошо подогнанных соединений типа «ласточкин хвост» в ящиках и ящиках требует высокой точности. Вот почему сегодня на рынке вы найдете множество коммерческих зажимных приспособлений, каждое из которых предназначено для упрощения резки штифтов и гнезд с помощью бит с направляемыми подшипниками.Менее дорогие приспособления позволяют делать только полуслепые швы, когда ласточкин хвост виден только с одной стороны шва. В более дорогих моделях вы можете разрезать «ласточкин хвост», где видны обе стороны (см. Чертеж общих угловых соединений, ниже) .

За пределами коробки: пусть скользит

Даже без использования дорогих приспособлений вы можете использовать биты типа «ласточкин хвост» для создания других прочных и привлекательных соединений. Например, используйте длинный паз (розетку) типа «ласточкин хвост» внутри книжного шкафа или развлекательного центра, а затем нарежьте длинный хвост на каждом конце полки, как показано на рисунке под .Полученное соединение не только придает красоту корпусу, но и предохраняет его боковые стороны от прогиба. И, если вы не приклеите полку на место, вы можете снять или заменить ее в любой момент.

Или используйте скользящее соединение типа «ласточкин хвост» вместо заглушки для изготовления панелей рельсов и стоек, как показано ниже . Вы все равно захотите приклеить стык, но опять же, для этой сборки вам не понадобятся зажимы. Перед приклеиванием рамы убедитесь, что панели находятся на месте.

Один наконечник для резки скользящего ласточкиного хвоста: конические стороны паза «ласточкин хвост» имеют тенденцию захватывать стружку в прорези во время резки.Поэтому предварительно вырежьте паз вашей столовой пилой или фрезером и прямой битой, как показано ниже , чтобы удалить как можно больше материала перед фрезерованием ласточкин хвоста. Если предварительная резка окажется непрактичной, продолжайте работу со сверлом «ласточкин хвост» медленно, часто полностью вынимая его из разреза, чтобы удалить стружку и мусор из прорези.

Еще пара ключей использует

Как видно из чертежа ниже , клавиши «ласточкин хвост» добавляют украшения и функциональность любому количеству стыков.Ключ представляет собой ложу в форме песочных часов, часто сделанную из контрастных материалов, которая создает механическое соединение между двумя плоскими поверхностями.

Перед тем, как вырезать пазы для ключей, обработайте длинную заготовку для ключа с помощью той же фрезы «ласточкин хвост». Затем обработайте вырез в ломе, чтобы обеспечить хорошее прилегание. Вырежьте отдельные ключи из заготовки (примерно ¹ ⁄ ₃₂ «длиннее гнезда), соберите соединение, вставьте ключи на место, затем отшлифуйте их заподлицо с заготовкой.

DOVETAIL JIG REVIEWS — Ласточкин хвост Отзывы

Как выбрать приспособление «ласточкин хвост» — один из самых частых вопросов, с которым сталкиваются плотники.Вы можете не согласиться с тем, как лучше всего их разрезать, но с одной вещью, с которой может согласиться большинство плотников , является то, что соединение «ласточкин хвост» — одно из самых привлекательных соединений, к тому же оно невероятно прочное.

Это также обычно считается признаком качества изготовления, и не зря — если вы когда-либо пробовали вырезать какой-либо тип ласточкиного хвоста вручную, вы поймете, что это один из самых сложных стыков в освоении. Это требует большой практики, и если вы хотите увидеть, как это делает опытный плотник, посмотрите это видео на Соединения «ласточкин хвост», вырезанные вручную

Дело в том, что соединения типа «ласточкин хвост» в том, что если вы не профессиональный плотник, вы не режете их каждый день.Однако, когда они вам действительно понадобятся, они должны быть правы!

К счастью, вам не обязательно быть экспертом или профессионалом. Вооружившись фрезером и зажимным приспособлением «ласточкин хвост», каждый сможет создать точные и красивые соединения «ласточкин хвост». Итак, на что следует обратить внимание в джиг-приманке «ласточкин хвост»?

Существует множество приспособлений для фрезерования, предназначенных для резки ласточкин хвоста. Некоторые могут отрезать как сквозной, так и полуслепой ласточкин хвост. Некоторые допускают переменное расстояние штифтов и хвостовиков.Многие предлагают альтернативные шаблоны для вырезания суставов пальцев или скользящих ласточкин хвост. Принимая решение о том, какой тип зажимного приспособления «ласточкин хвост» вам необходимо принять во внимание:

Что следует учитывать при выборе зажимного приспособления «ласточкин хвост»

СКОЛЬКО вы хотите заплатить — чем больше вы платите, тем больше функций вы получаете
КАКОЙ тип ласточкин хвоста вам нужен — сквозной, полуслепой, раздвижной, с регулируемым шагом
КАК часто вы будете его использовать — если вы будете использовать приспособление «ласточкин хвост» каждый день, вы сможете оправдать дополнительные затраты и быстро научитесь использовать все возможности
НАСКОЛЬКО его легко настроить — если вы покупаете лучшее приспособление типа ласточкин хвост и, как большинство из нас, используете его нечасто, вам, возможно, придется заново учиться настраивать его каждый раз

Все зажимные приспособления типа «ласточкин хвост», которые мы рассмотрели на этом сайте, могут обеспечивать точные соединения «ласточкин хвост», поэтому решение сводится к выбору приспособления, обеспечивающего наилучший баланс между разнообразием соединений, которые оно может создавать, и сложностью его настройки и регулировки.Существует 3 основных типа приспособлений типа ласточкин хвост:

Эти шаблоны «ласточкин хвост» самые простые. У них нет ни корпуса, ни зажимной системы. Вместо этого, вы ввернуть их к опорной доске который затем зажать непосредственно на склад, чтобы сформировать ряд единообразных одинаково разнесенный через ласточкины хвосты.

Эти шаблоны приспособлений типа «ласточкин хвост» поставляются парами. У одного есть ряд параллельных пальцев, используемых с фрезой в форме ласточкина хвоста для формирования хвостов. Соответствующий шаблон имеет ряд конических пальцев, которые используются с прямым сверлом для формирования штифтов.Обычно эти шаблоны объединяются последовательно, хотя более дорогие версии поставляются как два отдельных шаблона.

Их преимущества заключаются в простоте установки и отсутствии ограничений по ширине заготовки. Например, 18-дюймовый шаблон можно перемещать по доске шириной 32 дюйма. Большинство других типов зажимов типа «ласточкин хвост» ограничены размером 24 дюйма. Иногда самое простое решение оказывается лучшим. Хороший выбор — Keller 1500 Journeyman

Это самый популярный тип зажимного приспособления «ласточкин хвост», позволяющий прорезать сквозные, полуслепые, скользящие и миниатюрные соединения «ласточкин хвост».Как правило, эти зажимные приспособления типа «ласточкин хвост» имеют шаблоны, которые крепятся к корпусу зажимного приспособления, имеющему две системы зажима: вертикальную и горизонтальную.

Вертикальное положение зажима используется для сквозных штифтов «ласточкин хвост» и сквозных хвостовиков «ласточкин хвост», полуслепых хвостовых частей и иногда муфт. Горизонтальный зажим используется только для полуслепых штифтов. Лучшим примером зажимного приспособления типа «ласточкин хвост» является Porter Cable 4212

Основным недостатком этих зажимных приспособлений типа «ласточкин хвост» является то, что ваши штифты и хвосты имеют одинаковый размер и равномерно расположены.Это придает стыку вид машинного изготовления, который не так привлекателен, как стык с переменным шагом. Вам также нужно будет сделать так, чтобы ваш приклад совпадал с шагом шаблона, так как все соединения типа «ласточкин хвост» должны начинаться и заканчиваться половинкой штифта.

Третий и наиболее совершенный тип приспособлений типа «ласточкин хвост» был изобретен основателем Leigh Industries. Они заменили шаблон с фиксированным шагом на ряд подвижных направляющих пальцев.

Это действительно улучшение по сравнению с шаблонными зажимными приспособлениями типа «ласточкин хвост», потому что оно позволяет вам приблизиться к внешнему виду вырезанных вручную «ласточкиных хвостов», формируя более узкие штифты и более широкие хвосты, это позволяет вам изменять расстояние, а также позволяет вам работать с любая ширина ложа, вплоть до грузоподъемности приспособления.

Оригинал по-прежнему является лучшим примером приспособления для крепления «ласточкин хвост» — Leigh D4R

Однако универсальность этого типа приспособлений имеет свою цену. Соединения типа «ласточкин хвост», которые они могут производить, великолепны, но приспособления довольно сложные. Они требуют множества корректировок, настроек и тестовых разрезов, поэтому для них требуется более крутая кривая обучения, чем для других типов приспособлений «ласточкин хвост» — вы не можете использовать оба варианта. Вы должны учитывать, как часто вы будете использовать этот тип приспособления, не только из-за цены, но и потому, что, если вы не профессиональный плотник, вам, возможно, придется заново учиться использовать его каждый раз, когда вы снимаете его с полки. .

Чтобы помочь вам решить, нужно ли вам приспособление для регулируемого направляющего пальца, см. Наше руководство Шаблоны приспособлений «ласточкин хвост» — фиксированные и переменные

Заключение
Как правило, приспособления «ласточкин хвост» похожи на все остальное — вы получаете то, за что платите. Не ждите, что приклад, установленный на зажимном приспособлении типа «ласточкин хвост», как Keller 1500 Journeyman, будет делать то же, что и более дорогие приспособления, такие как Leigh D4R. И не ждите, что приманка «ласточкин хвост» сделает все за вас! Какой бы тип вы ни выбрали, зажимы типа «ласточкин хвост» требуют очень точной работы, и чем сложнее соединение, тем больше времени уходит на установку.Но тогда это выглядит лучше.

Все сводится к тому, что вы хотите от него по сравнению с тем, что вы готовы вставить, и, вероятно, именно поэтому самым продаваемым зажимным приспособлением типа «ласточкин хвост» на рынке является Porter Cable 4212 , вершина диапазона настольных зажимных приспособлений типа «ласточкин хвост». , предлагающий наилучшее сочетание цены, опций и простоты использования.

Набор и шаблоны MLCS Master для столярных работ ласточкин хвост

Средний рейтинг покупателей: (7 отзывов)
Добавьте свой отзыв об этом продукте

Инструкции (3/5), 7 февраля 2016 г.

Майкл Макгуайр (Виксбург Ми США)

Инструкции в лучшем случае ужасны.должны быть проставки для штока 1/2 «
Устройство мне нравится, хотя инженерное дело могло быть намного лучше

Master Joinery System (5/5), 23 апреля 2013 г.

Автор: GERMAN SANCHEZ (ЛАРЕДО, США)

ЭТО ОДИН ОТЛИЧНЫЙ ТОВАР И ОЧЕНЬ ХОРОШЕГО КАЧЕСТВА.

REGARD.
НЕМЕЦКИЙ САНЧЕС
WOODWORKER HOBBY

Хорошая цена (3/5), 13 февраля 2013 г.

Питер Буцин (Таллахасси, Флорида, США)

Самый большой плюс этой системы — это разумная цена.С практикой и терпением он произведет желаемые столярные изделия.

На основе нескольких лет использования системы. Однако следует сделать несколько предостережений.

Во-первых, письменные указания действительно плохие. На самом деле мне пришлось загрузить инструкции для машины «ласточкин хвост» и шаблоны Porter Cable, чтобы понять, как использовать систему MLCS. Хотя продукты совершенно разные, эти инструкции дополняли те, что поставлялись с системой. Я заметил, что теперь доступны видео, что, вероятно, значительно улучшит ситуацию.

Во-вторых, стержни плохо удерживают ложе. Я улучшил машину, добавив несколько стальных арматурных стержней в местном хозяйственном магазине. Исправить это было легко, и в результате были усилены стержни, но я предпочел бы вообще избежать необходимости модификации.

В-третьих, ручки, которые используются для затяжки этих хлипких стержней, выходили из строя несколько раз. Если затянуть слишком сильно, метрические гайки внутри пластиковых ручек отклеиваются. Но его легко перетянуть, потому что практически невозможно адекватно удерживать ложу на месте.Поскольку ручки метрические, единственный источник, который я смог найти, — это позвонить в MLCS, который, к счастью, может предоставить замену по разумной цене. (Между прочим, если акции даже немного упадут, процесс потерпит неудачу.

Суть в том, что если бы MLCS предоставила усиленную систему удержания запасов на месте, даже если бы эти улучшения стоили несколько дополнительных долларов, я бы получил дали этому товару 5 звезд. Есть приспособления получше, но они намного дороже.Я доволен, что с помощью MLCS System

сделал много ящиков и несколько предметов прекрасной мебели.

Master Joinery Jig and Template System (5/5), 10 апреля 2012 г.

Рональд Ривера (Лима ЧП)

Без комментариев.

wood art (5/5), 26 декабря 2011 г.

Автор: Мостафа-Дилмагани (Тебриз Х. ИК)

Без комментариев.

MASTER JOINERY SYSTEMS (1/5), 3 сентября 2010 г.

Рекс Уильямс (Кэбот AR США)

Не будет работать с ложей 1/2 «без работы с этим элементом.

MLCS ПРИМЕЧАНИЕ. Как указано в руководстве по эксплуатации, прилагаемом к этому продукту, можно использовать дополнительные проставки, когда тонкий приклад не может быть зажат из-за расположения и размера ручек. Наш технический отдел также предоставил заказчику другие варианты решения этой проблемы с его конкретным приложением.

# 1 Master Joinery System (3/5), 10 февраля 2010 г.

Билл Экл (Колумбус, США)

Шаблон и шаблоны на высшем уровне.Причина, по которой я дал этому только 3 звезды, заключается в том, что руководство ужасно. Фотографические эталоны настолько не в фокусе, что вы не можете увидеть, что они пытаются показать, поэтому следовать инструкциям по установке, мягко говоря, сложно. Текст несколько расплывчатый, поэтому без хороших иллюстраций сложно настроить приспособление.

Добавьте свой отзыв об этом продукте

Отзывы и советы по приманке «Ласточкин хвост»

Чистый, плотно прилегающий ряд «ласточкин хвост» — признак высокого мастерства.Это одна из причин, почему на рынке так много разных приспособлений «ласточкин хвост», каждая из которых обещает помочь своему покупателю выпустить ряды красивых «ласточкин хвост» в рекордно короткие сроки. Мы рассмотрели 6 самых популярных приспособлений типа «ласточкин хвост» на рынке и были очень впечатлены некоторыми из них.

Каждый из рассмотренных шаблонов типа «ласточкин хвост» может обеспечить плотное и точное соединение «ласточкин хвост». Факторы, которые их разделяют, — это разнообразие соединений, которые они могут создавать, ширина обрабатываемых деталей, а также время, необходимое для настройки и регулировки.Лучшие приспособления предлагают хороший баланс между универсальностью и кривой обучения относительно сложности их установки и регулировки.

Мы рассмотрели пять настольных зажимных приспособлений типа «ласточкин хвост» — Leigh D4R, Porter-Cable 4212, Porter-Cable 4216, Porter-Cable 4210 и Porter-Cable Omnijig, ведущее зажимное приспособление на рынке, Keller 135-1500 Journeyman, и приспособление для столярных работ с фрезерным столом Leigh RTJ400, которое отличается от стандартных настольных зажимных приспособлений «ласточкин хвост» и использует ваш фрезерный стол для резки «ласточкин хвост» и коробчатых соединений.

Приспособление «ласточкин хвост» Porter Cable 4212 — это середина серии приспособлений Porter-Cable 4200, и мы считаем, что это лучший вариант для большинства пользователей — удивительное сочетание цены, возможностей и простоты использования.

Адаптер для скважины: достоинства, недостатки, схема установки

Достоинства

Недостатки

Кессон или адаптер

Адаптер «Ласточкин хвост» для скважины своими руками — Мастер Сантехник — православная социальная сеть «Елицы»

Адаптер для скважины своими руками: установка, монтаж, правила обустройства

Обустройство скважины с применением адаптера

Конструктивные особенности устройства

Внутренняя проточная часть

Наружная ответная часть

Достоинства и недостатки “адаптерной” технологии

Инструктаж по оснащению скважины адаптером

Шаг #1 – подготовка необходимых материалов

Шаг #2 – проведение земляных работ

Шаг #3 – установка основной части

Шаг #4 – монтаж ответной части

Общие рекомендации по монтажу устройства

Выводы и полезное видео по теме

Адаптер для скважины — для чего нужен и как устанавливается?

Об устройстве и функциях адаптера для скважины

О плюсах и минусах устройства

Популярные производители адаптеров

Видео – Что ставить: кессон или адаптер?

Видео – Как устанавливается адаптер для скважины

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Калькулятор расчета производительности скважинного насоса

Видео – Врезка скважинного адаптера

Скважинный адаптер своими руками: устройство и монтаж

Обустройство скважины с применением адаптера

Конструктивные особенности устройства

Достоинства и недостатки адаптерной технологии

Инструктаж по оснащению скважины адаптером

Подготовка необходимых материалов

Проведение земляных работ

Установка основной части

Монтаж ответной части

Рекомендации по монтажу адаптеров

Видео инструкция по внедрению адаптера

Адаптер для скважины своими руками: установка и монтаж

Обустройство скважины с применением адаптера

Конструктивные особенности устройства

Внутренняя проточная часть

Наружная ответная часть

Достоинства и недостатки «адаптерной» технологии

Инструктаж по оснащению скважины адаптером

Шаг #1 — подготовка необходимых материалов

Шаг #2 — проведение земляных работ

Шаг #3 — установка основной части

Шаг #4 — монтаж ответной части

Общие рекомендации по монтажу устройства

Выводы и полезное видео по теме

Как вырезать стыки «ласточкин хвост» вручную — пошаговое руководство для любителей и экспертов

Аргумент — сначала решка!

Различные типы соединений «ласточкин хвост»

1. Сквозь ласточкин хвост

2. Полуслепой ласточкин хвост

Окончательный вердикт

Скользящий ласточкин хвост

Теперь к столу маршрутизатора

Биты ласточкин хвост

Как отличить булавки от хвоста

За пределами коробки: пусть скользит

Еще пара ключей использует

DOVETAIL JIG REVIEWS — Ласточкин хвост Отзывы

Что следует учитывать при выборе зажимного приспособления «ласточкин хвост»

Набор и шаблоны MLCS Master для столярных работ ласточкин хвост

Отзывы и советы по приманке «Ласточкин хвост»

Leave a Reply Отменить ответ
