Марки цемента: расшифровка, применение, свойства в таблицах

расшифровка, применение, свойства в таблицах

Цемент – вяжущий порошок, применяемый в строительстве для изготовления строительных смесей и растворов. Изготавливается из карбонатных и глинистых пород, добываемых открытых способом. В зависимости от сырьевого состава имеет различные эксплуатационные характеристики. Для удобного выбора цемент разделен на марки, каждой из которых соответствует вяжущее с определенным составом и свойствами. Маркировка наносится на упаковку, в которую расфасовывается строительный материала, или отображается в сопроводительной документации к партиям вяжущего, поставляемого потребителю навалом.

Расшифровка марок цемента по новому ГОСТу 31108-2003

Актуальным нормативным документом, определяющим правила обозначения цементного вяжущего, является ГОСТ 31108-2003. В соответствии с ним тип материала указывается комбинацией русских букв, римских и арабских чисел.

В начале маркировки указывают полное название продукта, а затем – буквы ЦЕМ, римские цифры и буквы, обозначающие подтипы.

Таблица расшифровки марок цемента и области их применения

Обозначение типа вяжущего	Видя вяжущего	Примечание	Области применения	Где не рекомендуется применять
ЦЕМ I	Портландцемент	Не содержит минеральных добавок	Монолитные бетонные и железобетонные конструкции	В конструкциях с особыми свойствами
ЦЕМ II	Портландцемент с минеральными добавками	Буквы А и В обозначают подтип, характеризующий процентное содержание минеральных добавок, которые указываются после подтипа		—
ЦЕМ III	Шлакопортландцемент		Монолитные массивные армированные бетонные конструкции наземного, подземного и подводного размещения	Для производства морозоустойчивых бетонов, при строительстве объектов, испытывающих попеременное увлажнение и высыхание
ЦЕМ IV	Пуццолановый		Монолитные бетонные и ЖБ конструкции подземного и подводного размещения	Для производства морозостойких бетонов и бетонных смесей, которые будут твердеть в сухих условиях, при строительстве объектов, испытывающих попеременное увлажнение и высыхание
ЦЕМ V	Композитный		Имеют различные области применения, в зависимости от состава	—

Краткие характеристики цемента разных марок:

• ЦЕМ I – портландцемент. Отличается высокой скоростью набора прочности на начальных стадиях. Через сутки после укладки в опалубку продукт приобретает примерно 50% от марочной прочности. Количество минеральных добавок в таком вяжущем не превышает 5%.
• ЦЕМ II – портландцемент с минеральными добавками, количество которых превышает 5% (до 35%). Скорость твердения такой смеси снижается с повышением процентного соотношения присадок.
• ЦЕМ III – шлакопортландцемент с нормальной скоростью твердения. В состав входит гранулированный шлак, образующийся при производстве чугуна, в количестве 36-65%.
• ЦЕМ IV – пуццолановый с нормальной скоростью набора марочной прочности . В его составе имеются кремнезем (обозначается буквами «МК» или «М»), зола-унос («З»), пуццоланы («П»). Процентное соотношение добавок – 21-35%.
• ЦЕМ V – композитное вяжущее с нормальной скоростью набора прочностных характеристик. В его состав входят 11-30% золы-уноса, 11-30% гранулированного шлака, который является отходом производства чугуна.

После указания подтипа (А или В) указывается тип присадки:

• Ш – шлак, который является отходом металлургической индустрии;
• И – известняк;
• З – зола-унос, которая является отходом энергетических предприятий;
• П – пуццоланы;
• М, МК – микрокремнезем.

Далее указывается прочность вяжущего, которая в ГОСТе 31108-2003 обозначается классом, а ранее она характеризовалась маркой.

Как определить марку (класс) прочности цемента в лабораторных условиях:

• изготавливают образцы из цементного раствора размерами, определяемыми ГОСТом;
• образцы помещают на вибростол и вибрируют в течение трех минут;
• образцы выдерживают в формах в течение двух суток, затем извлекают их и погружают в воду на 28 суток;
• насухо вытертые образцы испытывают на сжатие, средняя арифметическая величина сопротивления на сжатие трех образцов и является маркой (классом) прочности.

Какие бывают классы прочности цемента и каким маркам они соответствуют, а также их области применения, указаны в таблице.

Класс	Ближайшая марка	Прочность на сжатие в возрасте 28 суток, не менее кгс/см 2	Области применения
22,5	М300	22,5	Востребован в индивидуальном строительстве для сооружения конструкций, не испытывающих серьезных нагрузок
32,5	М400	32,5	Материал, наиболее популярный в малоэтажном строительстве, востребован для монолитного бетонирования и изготовления ЖБИ
42,5	М500	42,5	Вяжущее, предназначенное для монолитного строительства многоэтажных объектов, изготовления ЖБИ, эксплуатируемых при высоких нагрузках
52,5	М600	52,5	Применяется при строительстве опор мостов, военно-инженерных объектов

После класса прочности в маркировке вяжущего указывают скорость его твердения:

• Н – нормально твердеющий;
• Б – быстро твердеющий.

В конце обозначения указывают нормативный документ, которому соответствуют характеристики материала.



Пример маркировки. Нормально твердеющий портландцемент с минеральными добавками до 5% классом прочности 32,5 (марка М400) обозначается следующим образом: «Портландцемент ЦЕМ I 32,5Н ГОСТ 31108-2003».

Маркировка цемента по ГОСТу 10178-85

Наряду с обозначениями, установленными ГОСТом 31108-2003, производители часто указывают маркировку по ГОСТу 10178-85, поскольку она является для рядового потребителя более привычной и понятной. В обозначении старого образца указывают:

• Сокращенное название продукции. ПЦ – портландцемент, ШПЦ – шлакопортландцемент, ССПЦ – сульфатостойкий портландцемент, ППЦ – пуццолановый портландцемент.
• Марку прочности – М300, М400, М500, М600, которая определяет прочность на сжатие цементного продукта в возрасте 28 суток.
• Процентное соотношение присадок – буква «Д» и проценты. Например, Д0 – миндобавки отсутствуют или их количество не превышает 5%, Д20 – 20% минеральных добавок.
• Буквенное обозначение особого свойства вяжущего. «Б» – быстро твердеющий, «Г» – гидрофобный.
• ГОСТ, в соответствии с которым изготовлен продукт.



Пример обозначения быстро твердеющего портландцемента без минеральных добавок марки прочности М400 в соответствии с устаревшим нормативом: ПЦ 400-Д0-Б ГОСТ 10178-85.

Марки цемента по морозостойкости не определяются. Этот показатель устанавливается для продукта, изготовленного на базе цемента, – цементно-песчаного раствора или бетона. Морозостойкость затвердевших цементно-песчаных растворов и бетонов во многом зависит от характеристик мелкого заполнителя (песка) и крупного заполнителя (щебня), а также применяемых присадок.

выбор и характеристики — Статьи «Первый Стройцентр» в Перми

Сложно себе представить проведение строительных работ без использования цемента. Еще с глубокой древности этот строительный материал использовали для возведения надежных, долговечных зданий, и вряд ли ему найдется достойная замена в ближайшем будущем. Однако существует разные марки цемента и, и нужно понимать, какой цемент выбрать. Важно ориентироваться, какую марку цемента (ГОСТ) можно использовать при тех или иных строительных (отделочных) работах. В рамках этой статьи мы рассмотрим, какие марки цемента бывают, и для каких работ каждая из этих марок может использоваться.

Начнем с определения марки цемента – что это означает? Цемент разных марок отличается техническими характеристиками, которые определяются количеством разных фракций и специальных добавок. Состав обеспечивает достижение заданных качеств материала после застывания раствора, что делает ту или иную марку цемента оптимальным выбором для выполнения определенного круга задач, связанных с возведением строительных конструкций разного типа или с проведением отделочных работ.

В строительной сфере используются десять основных марок (от М-100 до М-1000), которые охватывают весь спектр конструкций, от заливки фундамента частного дома до возведения мостовых опор или бетонирования плотины гидроэлектростанции.

Чем отличаются марки цемента? Марки различаются не только характеристиками, но и стоимостью, поэтому правильный выбор обеспечивает экономию, особенно, если речь идет о масштабном строительстве. Сейчас мы рассмотрим области применения всех десяти марок и поговорим о том, как выбрать цемент.

Марка М-100

: самый легкий цемент, применяется в бетонной подготовке, где конструкция не подвергается значительным нагрузкам (установка бордюров, подстилающий слой тротуара, подготовка основания фундамента). Имеет относительно низкую стоимость.

Марка М-200: идет в штукатурные смеси, используется эта марка цемента для стяжки и бетонирования полов, для заливки легких фундаментов и мощения тротуаров. Кроме того, используется для кладки штучных материалов (например, кирпич, газоблок). Этот цемент достаточно быстро становится прочным, причем, даже при относительно высокой влажности.

Марка М-300: имеет несколько более высокую степень прочности, чем предыдущие марки. Используется в монтажных операциях, кроме того, применяется для заливки монолита для строительства зданий общего назначения, жилья.

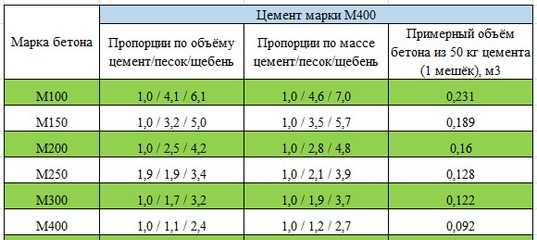

Марка М-400: это наиболее универсальная марка, если предстоит выбор: какой марки цемент взять на обустройство фундамента, для стяжки или для кладки, то можно смело брать эту марку в обоих случаях. Но марка дополнительно подразделяется на следующие подвиды, которые отличаются количеством в составе специальной присадки:

• М-400 Д0 – максимальная скорость затвердевания, высокая устойчивость к воздействию влаги (и напору воды), поэтому широко применяется при возведении конструкций, которые соприкасаются с водой.

• М-400 Д5 – время затвердевания цемента составляет 10-12 часов, используется в растворах для работы с плитами, перекрытия и балками, стеновым панелями, дорожными, а также тротуарными плитами.

• М-400 Д20 – этот подвид наиболее широко используется строительными компаниями, так как подходит для подавляющего большинства нужд жилищного, коммерческого, промышленного и сельхоз строительства. Применяется марка цемента и для фундамента, также демонстрирует непродолжительное время схватывания.

Марка М-500: задействуется в производстве конструкций с высокими требованиями к прочности, влаго- и морозоустойчивости — железобетонные конструкции: блоки фундамента (и для заливки), сборный железобетон. Также применяется марка цемента для кирпичной кладки, для ремонтных, штукатурных работ (в силу непродолжительного времени затвердевания). Чаще используется в промышленном, чем в жилищном строительстве, конструкции на основе цемента этой марки являются более прочными, однако и стоимость его выше. Эта марка, как и М-400, также разделяется на подвиды:

• М-500 Д0 – цемент не содержит добавок и широко применяется в пром. строительстве в чистом виде, а также для добавления в бетонный раствор с целью его укрепления.

• М-500 Д20 – маркировка говорит о том, что в составе присутствуют добавки, доля которых составляет 20%. Эти добавки повышают такие характеристики, как устойчивость к температурам и влаге, а также обеспечивают защиту металлических элементов от коррозии. Чаще всего применяется как добавка в штукатурные или же кладочные растворы на основе М-400, так как цемент этой марки тех. характеристики бетона значительно улучшает.

Марка М-600: применяется при изготовлении бетона высокой прочности (по классификации В40), а также для проведения аварийных работ, реконструкции. Для ЖБИ изделий, возведения монолитных конструкций общего назначения цемент этой марки практически не используется. Бетон из такого цемента намного быстрее твердеет, чем предыдущие, и отличается высокой прочностью (что просто не нужно в обычных условиях).

Марка М-700: возведение особо ответственных объектов при повышенных требованиях к прочности, а также влагоустойчивости: фундаменты и опоры мостов, бетонные конструкции специального назначения. Выбор цемента этой марки является оптимальным в случаях, когда требуются серьезные гарантии прочности строительной конструкции.

Марка М-800 (а также марки 900-1000): виды сверхпрочного цемента, применяются для обустройства монолитных конструкций. Эти марки отличаются сверхбыстрым затвердеванием, что обуславливает возможность их применения при ремонте, обустройстве тоннелей или поверхностей метро, арок, а также во время ремонта мостов. Какую марку цемента использовать в каждом конкретном случае — решают проектировщики. Также эти марки применяются для обустройства гидротехнических сооружений, и, что примечательно, в военном строительстве (различного типа бункера, ДзОТы, ДОТы).

Компания «Первый стройцентр Сатурн-Р» является одним из лидеров на рынке малоэтажного строительства и предлагает качественный цемент наиболее востребованных на рынке марок, а также инструменты и приспособления для работы с цементными растворами и изготовления бетонной смеси.

Что такое марка цемента?

Цемент является важным строительным материалом, который широко используется в современном строительстве. Цемент является важным ингредиентом для бетона, строительных растворов, штукатурки и т. д. Цемент доступен в различных марках. Прочность бетонной смеси зависит от марки цемента. Следовательно, нужно знать марку цемента и то, как она может повлиять на строительство вашего дома. Здесь мы дали информацию о сортах цемента и их применении. Как правило, на рынке доступны три сорта цемента. Цемент выпускается марок 33, 43 и 53.

Материалы

Более 15 типов цемента, используемых в современном строительстве

Марка цемента обычно различается по показателю прочности цемента. Прочность цемента обычно измеряется как прочность на сжатие. Прочность на сжатие – это прочность цемента, формованного в стандартном кубе, после 28 дней твердения. Прочность на сжатие обычно измеряется в мегапаскалях (МПа) или в Н/мм ² .

Марка цемента

01. Цемент марки 33

Цемент марки 33 означает, что прочность цемента на сжатие через 28 дней составляет 33 Н/мм ² при испытании согласно индийским стандартам в стандартных условиях.
Эта марка цемента используется для общестроительных работ в нормальных климатических условиях. Может не подходить для бетона марки выше М20. Из-за наличия в цементе более высоких марок использование цемента марки 33 сократилось. В настоящее время цемент марки 33 практически не производится.

02. Цемент марки 43

Цемент марки 43 означает, что прочность цемента на сжатие через 28 дней составляет 43 Н/мм ² при испытании согласно индийским стандартам в стандартных условиях.
Эта марка цемента используется для простых бетонных и штукатурных работ. Подходит для приготовления бетонной смеси до М30. Цемент марки 43 также используется для изготовления сборных изделий, таких как черепица, блоки, трубы и т. д. Его можно использовать там, где время схватывания не является обязательным критерием.

Материалы

Что такое время схватывания цемента?

03. Цемент марки 53

Цемент марки 53 означает, что прочность цемента на сжатие через 28 дней составляет 53 Н/мм ² при испытании согласно индийским стандартам в стандартных условиях. Цемент марки 53 имеет более короткое время схватывания по сравнению с цементом марки 43.
Эта марка цемента не используется для обычных работ. Он в основном используется для конструкционных целей, таких как железобетон. Цемент марки 53 пригоден для изготовления бетонных смесей выше М 25. Его также можно использовать в предварительно напряженном бетоне.
Очень важно проверять марку цемента перед использованием, потому что в конечном итоге он влияет на прочность вашей конструкции. Если вы не используете подходящую марку цемента для конкретной работы, вы никогда не получите желаемой прочности.

Материалы

Что такое расчет бетонной смеси (CMD)?

В настоящее время, с появлением новых сложных технологий, стало возможным производство изделий высокой прочности. Но вам не нужна везде высокая прочность, например, кладка или раствор для штукатурки, напольных покрытий и т. Д. В настоящее время очень мало производителей, которые производят цемент марки 33 и цемент марки 43. В таком случае, когда нет цемента марок 33 и 43, можно остановить свой выбор на портландцементе из пуццолана, который имеет меньшую стоимость. Мини-заводы обычно производят цемент марки 33 или 43. Поэтому разумно выбирайте марку цемента при покупке, чтобы построить свой дом в зависимости от области применения.

Читайте также:

Разница между бетоном и цементом

OPC и PPC: как сделать правильный выбор

О чем следует помнить перед покупкой цемента

Различные типы цемента и методы отверждения

9? Различные марки цемента? Что такое цемент марки 33? Цемент марки 43? Цемент марки 53? Цемент OPC?

Содержание

• 1 МАРКИ / ТИПЫ ЦЕМЕНТА?
• 2 ЧТО ТАКОЕ 33 ЦЕМЕНТ?
• 3 ЧТО ТАКОЕ ЦЕМЕНТ МАРКИ 43?
• 4 ЧТО ТАКОЕ ЦЕМЕНТ МАРКИ 53?
• 5 ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ ТИПОВ ЦЕМЕНТА?
• 6 ХИМИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ ТИПОВ ЦЕМЕНТА?
• 7 ТИП ЦЕМЕНТА, РЕКОМЕНДУЕМЫЙ НА ОСНОВЕ УРОВНЯ SO3 в ПОЧВЕ?
• 8 ЧТО ТАКОЕ НОВОЕ ТЕХНОЛОГИЧЕСКОЕ ВЛИЯНИЕ ЦЕМЕНТА НА OPC ЦЕМЕНТ?
• 9 ЧТО ТАКОЕ СВЕРХЭФФЕКТИВНЫЙ БЕТОН?
• 10 КАКОВЫ СВОЙСТВА ЦЕМЕНТА?

МАРКИ / ТИПЫ ЦЕМЕНТА?

Известно, что цемент является важным ингредиентом, который содержит раствор, бетон и гипс. Марка и прочность цемента должны определяться бетонной смесью этих ингредиентов.

Если вы планируете построить дом в Бангалоре и думаете, какой цемент использовать для строительства дома, эта статья вам поможет!

ВИДЫ ЦЕМЕНТА И СВОЙСТВА ЦЕМЕНТА 33 ЦЕМЕНТ 43 ЦЕМЕНТ 53 ЦЕМЕНТ
ТИПЫ ЦЕМЕНТА																														ЦЕМЕНТ марки 33  IS 269:1989														43 ЦЕМЕНТ IS 8112:1989										ЦЕМЕНТ марки 53  IS 12269:1987
ФИЗИЧЕСКИЕ СВОЙСТВА: Минимальная прочность на сжатие, Н/мм 2																														Н/мм 2														Н/мм 2										Н/мм 2
3 дня 7 дней 28 дней																														16 22 33														23 33 43										27 37 53
Крупность Минимальная удельная поверхность (воздухопроницаемость по Блейну) м 2 /кг																														225														225										225
Время схватывания, минуты начальное, минимум окончательное, максимум																														30 600														30 600										30 600
Прочность, расширение (испытание Ле-Шателье, мм), не более Автоклавное испытание на MgO, %, не более																														10,0 0,8														10,0 0,8										10,0 0,8
ХИМИЧЕСКИЕ СВОЙСТВА: Потери при прокаливании, %, не более Нерастворимый остаток, %, не более Magnesium MgO, %, не более																														5,0 4,0 6,0														5,0 2,0 6,0										4,0 2,0 6,0
SO 3 , %, максимум для C 3 A > 5 % C 3 A > 5 %																														2,5 3,00														2,5 3,00										2,5 3,00
Коэффициент насыщения известью (LSF) Отношение, AF, минимум																														от 0,66 до 1,02 0,66														от 0,66 до 1,02 0,66										от 0,8 до 1,02 0,66

Примечания: C3A = 2,65(Al2O3) – 1,69(Fe2O3).
C3S = 4,07(CaO) – 7,6(SiO2) – 6,72(Al2O3) – 1,43(Fe2O3) – 2,85 (SO3), где CaO – известь связанная.

Как только вы узнаете класс категории марок цемента, вы поймете, как он повлияет на строительство вашего дома. Степень цемента дифференцируется по показателю по прочности . Также читайте о различных марках бетона, используемых в строительной отрасли.

Существует множество марок цемента или типов марок цемента, которые можно использовать в строительной отрасли, например, 33 Марка Цемент, 43 Марка Цемент, 53 Марка Цемент OPC Цемент и т.д. После 28 дней лечения он оценивается. Измерения приведены в мегапаскалей или Н/мм.

Как правило, существует три типа марок цемента; 33-й, 43-й и 53-й класс. Читайте дальше, чтобы узнать больше об этих типах цемента, которые помогут вам определиться с необходимостью.

Всегда рекомендуется получать предложения о том, какие сорта цемента необходимо использовать для строительства вашего здания, от ваших наемных архитекторов для проектирования вашего дома и инженера-строителя, который проектирует структуру для строительства.

ЧТО ТАКОЕ 33 ЦЕМЕНТ?

 Всесторонняя прочность цемента марки 33 через 28 дней составляет 33 Н/мм в соответствии со стандартами IS-4031.

При испытании по методу Блейна на воздухопроницаемость его крупность показывает, что она не менее 225 м/кг .

СВОЙСТВА ЦЕМЕНТА МАРКИ 33:

Минимальная прочность на сжатие Н/мм2:
3 День: 16 Н/мм2.
7 День: 22 Н/мм2.
28 День: 33 Н/мм2.

Химические свойства:
Потери при прокаливании: 5,0
Нерастворимый остаток: 2,0
Магнезия MgO: 6,0 .

Значение расширения составляет 10 мм или 0,8%. Из-за высокого спроса на другие марки цемента на рынке цемент марки 33 снизился. Производители практически не выпускают его в настоящее время.

Цемент марки 33 марки используется для общестроительных работ в типичных условиях, включая массовое бетонирование больших площадей, бетонирование цементом на равнине и оштукатуривание большинства подготовленных поверхностей.

Если вы планируете начать строительство дома в Бангалоре? и интересно, какова будет стоимость строительства? Можно использовать наш бесплатный инструмент «Калькулятор стоимости», который поможет вам получить приблизительный требуемый бюджет.

ЧТО ТАКОЕ ЦЕМЕНТ 43 МАРКИ?

 Цемент класса 43 имеет общую прочность 43 Н/мм при испытаниях в соответствии со стандартами IS-8112.

Величина крупности пробы 43 класса по методу воздухопроницаемости Блейна показывает, что она составляет не менее 225 м/кг.

СВОЙСТВА ЦЕМЕНТА МАРКИ 43:

Минимальная прочность на сжатие Н/мм2:
3 День: 23 Н/мм2.
7 День: 33 Н/мм2.
28 День: 43 Н/мм2.

Химические свойства:
Потери при прокаливании: 5,0
Нерастворимый остаток: 2,0
Магнезия MgO: 6,0

Величина расширения этого неаэрированного цемента составляет 10 мм или 0,8% . Время начального схватывания составляет не менее 30 минут, а время окончательного схватывания составляет 600 минут .

Цемент марки 43 является стандартным в таких странах, как Индия, из-за его использования. Общее производство в Индии составляет пятьдесят процентов от общего производства цемента в стране.

Этот сорт цемента используется при изготовлении сборных изделий, таких как плитка , трубы и блоки . Инженеры-строители используют его во время строительства.

Марка 43 используется в арматуре бетонных работ, напольных покрытиях, штукатурке и асбестовых изделиях, включая трубы и листы.

ЧТО ТАКОЕ ЦЕМЕНТ 53 МАРКИ?

 IS 12269:1987 тестирует цемент класса 53 на полную прочность 53 Н/мм . Место схватывания цемента марки 53 происходит быстрее, чем у цемента марки 43.

СВОЙСТВА ЦЕМЕНТА МАРКИ 43:

Минимальная прочность на сжатие Н/мм2:
3 День: 27 Н/мм2.
7 День: 37 Н/мм2.
28 День: 53 Н/мм2.

Химические свойства:
Потери при прокаливании: 4,0
Нерастворимый остаток: 2,0
Магнезия MgO: 6,0

Согласно тесту Блейна на воздухопроницаемость, крупность 9Значение 0013 составляет 225 м/кг , а значения расширения составляют 10 мм при тестировании методом Ле-Шелье и 0,8% при автоклавном методе.

Этот сорт известен высоким качеством и долговечностью.

Цемент марки 53 используется для следующих целей — предварительно спрессованное содержимое из бетона используют эту марку цемента.

Строители, участвующие в строительстве взлетно-посадочных полос , дорог общего пользования и мостов , используют цемент марки в своей работе. Кроме того, этот цемент используется для армирования бетонных работ.

Перед покупкой проверьте марку цемента. В конечном итоге это влияет на прочность ваших конструкций.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ ВИДОВ ЦЕМЕНТА?

Сл №.	ВИДЫ ЦЕМЕНТА				Finene нерж. сталь (м2/кг) Мин.			НАДЕЖНОСТЬ									Время установки (минуты)				Прочность на сжатие (МПа)
								Ле-Шат (макс. ) (мм)			Автоклав (макс.) (%)						Начальный (мин.)			Окончательный (макс.)	1 D (мин)			3 D (мин)	7 Д (мин. )	28 D (мин)
1	Цемент марки 33 OPC (IS 269–1989)				225			10			0,8						30			600	НС			16	22	33
2	Цемент марки 43 OPC (IS 8112– 1989)				225			10			0,8						30			600	НС			23	33	Мин-43 Макс-58
3	Цемент марки 53 OPC (IS 12269– 1987)				225			10			0,8						30			600	НС			27	37	53
4	Сульфатостойкий цемент. ГРЦ (ИС 12330– 1988)				225			10			0,8						30			600	НС			10	16	33
5	Портланд-пуццолановый цемент. КПП (IS 1489– 1991) Часть I				300			10			0,8						30			600	НС			16	22	33
6	Быстротвердеющий цемент. КПП (ИС 8041– 1990)				325			10			0,8						30			600	16			27	НС	НС
7	Портландский шлак Цемент. PSC (ИС 455–1989)				225			10			0,8						30			600	НС			16	22	33
8	Суперсульфатный цемент. (ИС 6909–1990)				400			5			НС						30			600	НС			15	22	30
9	Низкотемпературный Цемент. (ИС 12600–1989)				320			10			0,8						60			600	НС			10	16	35
10	Кладочный цемент. (ИС 3466–1988)				*			10			1,0						90			1440	НС			НС	2,5	5,0
11	Марка 43-S OPC (IS 8112– 1989)				370			10			0,8						60			600	НС			НС	37,5	НС
12	53-S класс OPC (IS 12269–1987)				370			10			0,8						60			600	НС			НС	37,5	НС

ХИМИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗЛИЧНЫХ ВИДОВ ЦЕМЕНТА?

Сл. №	ТИП ЦЕМЕНТА				Известь Коэффициент насыщения (%)					Глинозем Железо Соотношение (%) Мин.				Нерастворимый Остаток (%) Макс.					Магнезия (%) Макс.			Серный Ангидрид (%) Макс.			Потери при воспламенении (%) Макс.
1	Цемент марки 33 OPC (IS 269–1989)				0,66 мин. 1,02 Макс.					0,66				4,0					6,0			3,5			5,0
2	43 Марка цемента OPC (IS 8112– 1989)				0,66 мин. 1,02 Макс.					0,66				4,0					6,0			3,5			5,0
3	Цемент марки 53 OPC (IS 12269– 1987)				0,80 мин. 1,02 Макс.					0,66				4,0					6,0			3,5			4,0
4	Сульфатостойкий цемент. ГРЦ (ИС 12330– 1988)				0,66 мин. 1,02 Макс.					НС				4,0					6,0			2,5			5,0
5	Портланд-пуццолановый цемент. КПП (IS 1489– 1991) Часть I				НР					НС				Х+4 (100-Х)/100					6,0			3,0			5,0
6	Быстротвердеющий цемент. КПП (ИС 8041– 1990)				0,66 мин. 1,02 Макс.					0,66				4,0					6,0			2,5 % Макс. Когда C3A равен 5.0 или меньше. 3,0% Макс. Когда C3A больше 5,0			5,0
7	Портландский шлак Цемент. PSC (ИС 455–1989)				НР					НС				4,0					8,0			3,0% Макс.			5,0
8	Суперсульфатированный Цемент. (ИС 6909–1990)				НР					НС				4,0					10,0			6,0% Мин.			НС
9	Низкотемпературный цемент. (ИС 12600–1989)				НР					0,66				4,0					6,0			2,5 % Макс. Когда C3A равен 5.0 или меньше. 3,0% Макс. Когда C3A больше 5,0			НС
10	43-S марка OPC (IS 8112– 1989)				0,66 мин. 1,02 Макс.					0,66				4,0					5,0			3,5			LOI 5,0% Макс. C3A 10,0 % Макс. C3S 45,0% Мин.
11	Марка 53-S OPC (IS 12269–1987)				0,80 мин. 1,02 Макс.					0,66				4,0					5,0			3,5			LOI 4,0% Макс. C3A 10,0 % Макс. C3S 45,0% Мин.

ТИП ЦЕМЕНТА, РЕКОМЕНДУЕМЫЙ НА ОСНОВЕ УРОВНЯ SO3 в ПОЧВЕ?

КЛАСС

В ПОЧВЕ ВСЕГО SO3%

КОНЦЕНТРАЦИЯ СУЛЬФАТОВ, ВЫРАЖЕННАЯ В SO3

ТИП ЦЕМЕНТА

SO3 в соотношении вода 2:1: экстракт почвы (г/л)

В подземных водах (г/л)

1

> 0,2

<1,0

<0,3

OPC, PSC или PPC

2

0,2 – 0,5

1,0-1,9

0,3-1,2

OPC, PSC или PPC SSC или SRC

3

0,5 – 1,0

1,9-3,1

1,2 – 2,5

SSC или SRC PSC или PPC

4

1,0 – 2,0

3,1-5,0

2,5 – 5,0

SSC или SRC

5

>2,0

>5,0

>5,0

SRC или SSC с защитным покрытием

ЧТО ТАКОЕ НОВОЕ ТЕХНОЛОГИЧЕСКОЕ ВОЗДЕЙСТВИЕ ЦЕМЕНТА НА OPC ЦЕМЕНТ?

Однако производство OPC-цемента сокращается во всем мире из-за популярности цемента с добавками , захватившего рынок.

Цементная смесь потребляет мало энергии, имеет низкую стоимость и приводит к меньшему загрязнению окружающей среды.

Развитие технологий привело к обновлению качества цемента различными способами.

Применение известняка путем добавления известняковой муки в цементное тесто и раствор позволяет повысить прочность на начальных стадиях подвижности.

Бетон является производным продуктом гетерогенной смеси цемента, воды и заполнителей .

Критическое различие между новым бетоном и OPC-цементом заключается в том, что бетон является полужидким, а не порошкообразным, как цемент. Конкретный вклад получает с заполнителем 60-70% , цемент 10-15% с 15-20% воды технологического бетона .

В настоящее время многие производители применяют современное и передовое оборудование для смеси , материалов, пропорциональности, переработки и долговечности цемента.

ЧТО ТАКОЕ СВЕРХЭФФЕКТИВНЫЙ БЕТОН?

Результатом новейших разработок стал бетон со сверхвысокими характеристиками, бетон с высокими характеристиками и геополимерный бетон . Они имеют большее значение, чем 33, 43 и 53 марки цемента , которые сегодня регулярно используются.

Высококачественный бетон содержит переработанные материалы , а это означает, что на меньше утилизируется оборудования.

Некоторые из бетонных материалов включают молотый гранулированный доменный шлак , летучую золу и микрокремнезем . Использование таких материалов влияет на снижение загрязнения, что приводит к созданию экологически чистой среды.

Происходит сокращение образования выбросов углекислого газа и энергопотребления.

КАКОВЫ СВОЙСТВА ЦЕМЕНТА?

Новый цемент, благодаря технологии, прочен. Продолжительность жизни исчисляется сотнями лет, а не десятилетиями. Использование летучей золы по стандарту в ближайшие годы сэкономит много энергии при сжигании угля и других побочных продуктов для промышленности.

По сравнению со стандартным цементом их коррозионная стойкость лучше; сжатие равно или выше с высокой прочностью на растяжение, уровни огнестойкости высокие, и быстрое увеличение прочности при отверждении .

BSI и Ductal – новые используемые технологические бетоны. Ductal более плотный, чем BSI, который имеет более высокую прочность на растяжение и изгиб, чем стандартная цементная смесь. Фибробетон смешивается с сухими предварительно смешанными компонентами .

Ductal использует органические волокна и сталь для изготовления бетона более прочный, чем BSI . Они устойчивы к землетрясениям и используются для строительства мостов, ядерных конструкций и туннелей.

Бетонные материалы имеют низкую стоимость обслуживания, низкую пористость, водостойкость и химическую стойкость. Они также устойчивы к соленой воде, которая, как известно, обладает высокой коррозионной активностью.

Какие типы цемента или марки цемента используются в строительстве?

В строительной отрасли используются различные марки цемента, такие как цемент марки 33, цемент марки 43, цемент марки 53, а также усовершенствованные марки цемента производятся в соответствии с требованиями.

Что такое цемент марки 33 и использование цемента марки 33 в строительстве?

Цемент класса 33 имеет минимальную прочность на сжатие 33 Н/мм2 через 28 дней. Цемент марки 33 используется в простом цементном бетоне (PCC), где он не подвергается нагрузкам.

Что такое цемент марки 43 и использование цемента марки 43 в строительстве?

Цемент марки 43 имеет минимальную прочность на сжатие 43 Н/мм2 через 28 дней. Марка A 43 используется во всех видах армированных работ, таких как арматура, цементные трубы, штукатурка, напольные покрытия и т. д.

Что такое цемент марки 53 и использование цемента марки 53 в строительстве?

Цемент класса 53 имеет минимальную прочность на сжатие 53 Н/мм2 через 28 дней.
