Мастика битумная характеристики: Мастика битумно полимерная: технические характеристики

Мастика битумно полимерная: технические характеристики

Долговечность и нормальная эксплуатация разного рода строений и сооружений в большой мере зависит от качества их гидроизоляции. Лучшим вариантом защиты конструкции от влаги является битумно полимерная мастика, произведенная в соответствии с требованиями ГОСТ. С ее помощью можно обеспечить высокие водоотталкивающие, антикоррозионные, антисептические и изоляционные свойства конструкции.

Битумно-полимерная мастика

Для гидроизоляции подвалов и кровли, трубопроводов и фундаментов, обработки междуэтажных перекрытий, а также паро- и гидроизоляции стен лучшим выбором являются холодные битумно-полимерные составы, выпускаемые с добавлением синтетического каучука, пластификаторов и растворителей. Такие добавки существенно улучшают качество покрытия, продлевают срок его эксплуатации. Также можно использовать горячие составы. Однако перед началом работ, их необходимо довести до нужной температуры. После нанесения смесь отвердевает, образуя монолитное покрытие высокого качества.

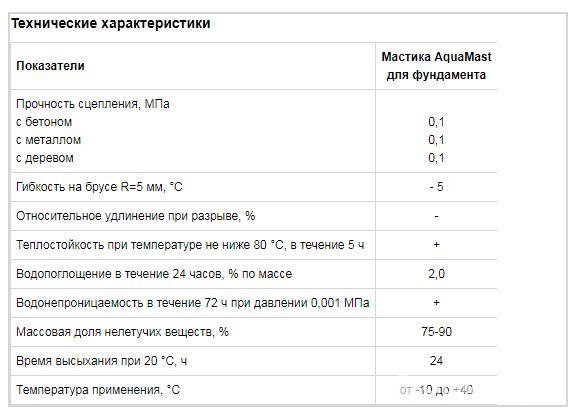

Мастика битумно-полимерная – технические характеристики:

• Температура разогрева  — не ниже 100°С
• Прочность на сдвиг соединения — не менее 1,5 н/м
• Прочность сцепления материалов и бетона – 0,1 Мпа
• Прочность сцепления между материалами 0,15МПа при температуре 20°С
• Водопоглощение в течение суток – не менее 1,5 по массе

Преимущества битумно-полимерной мастики

• Обеспечивает надежную защиту от сырости, предотвращает образование плесени и грибка, обладает высокой прочностью.
• Незаменимый состав для герметизации стыков и швов, приклеивания гидроизоляционного материала и плитки.
• Экологически чистый материал, не имеющий запаха, не выделяющий побочных веществ.
• Полученная в результате нанесения состава резиноподобная пленка способна прослужить более 100 лет.
• Обладает высоким уровнем адгезии и даже под действием водяных паров не вздувается.
• Грамотно нанесенный состав образует на обрабатываемой поверхности бесшовную пленку.
• Наносится материал как обычная краска.

Мастика битумно полимерная благодаря высоким техническим характеристикам используется в гидроизоляции балконов, террас, колодцев, кабельных выводов, полов в санузлах. В сравнении с другими видами она является более доступной по цене. При этом стоимость состава во многом зависит от типа добавок.

Расход материала для обработки разных типов покрытий будет разным. Выбирать битумную мастику, следует в зависимости от требований, предъявляемых к обрабатываемым поверхностям.

Большой популярностью пользуются универсальные составы. Универсальная битумная мастика используется в гидроизоляционных и кровельных работах, а также для создании антикоррозионной защиты трубопроводов, бетонных, металлических и других видов конструкций. С ее помощью производят приклеивание разного рода материалов.

Универсальная мастика битумная технические характеристики имеет высокие, к ним относят высокую эластичность, вязкость, высокую адгезию, длительный срок службы и обширную область использования. Расход состава в среднем — 1,5 кг на 1м². Перед использованием материал разогревать не нужно, достаточно перемещать его и можно приступать к нанесению.

Битумно полимерная эмульсионная мастика

Производится состав на основе водной эмульсии битума с добавлением латекса. Не содержит органических растворителей. Применяется данная смесь для наружных работ (грунтования (праймирования) бетонных оснований, гидроизоляции балконов и фундаментов, приклеивания пенополистирола) и внутренних работ (гидроизоляции гипсокартона, сантехнических помещений, гаражей, подвалов, разных конструкций). После высыхания образуется пароизолирующая пластичная водонепроницаемая пленка, обладающая высокой адгезией к бетону, стали, дереву, камню и другим материалам. Не утрачивает своих характеристик даже при нагреве до температуры +100°С.

На высыхание состава уходит 6-48 часов, в зависимости от толщины слоя, влажности и температуры окружающей среды. Чем ниже температура и выше показатель влажности, тем дольше он сохнет.

Кроме того существуют битумные мастики с добавлением полиуретана или каучука. Это настоящие лидеры эластичности. Пленка, которую они образуют на поверхности, способна увеличиваться в длину практически в 20 раз без образования разрывов.

А вот клейкая масляная битумная мастика образовывать жесткую пленку не способна. Это однокомпонентный состав, выдерживающий температурные колебания в пределах -50-+80°С. Однако, не смотря на то, что он способен сохранять целостность изоляции и не растрескивается, для кровельных работ его использовать не рекомендуется.

Резино-битумная мастика  — лучший вариант для проведения автомобильных кузовных работ. Она не боится ударов и вибраций. Может использоваться при температуре -40-+100°С. Ею можно обрабатывать любые виды поверхностей: бетон, дерево, металл, кирпич. Также она прекрасно подходит на роль основы для приклеивания рулонных гидроизоляционных материалов. Срок высыхания состава — 24 часа, однако максимальная прочность обеспечивается спустя 7 дней после нанесения.

Битумно-латексный вариант  — результат смешивания латекса (эмульсии синтетического каучука) и нефтяного битума. Состав устойчив к агрессивным средам, отлично удерживается на основании. Свою эластичность он не утрачивает даже при температуре -35°С. При нагреве выше +80°С наблюдается текучесть смеси. С помощью мастики данного вида изолируют разные виды строительные конструкций, а также наклеивают такие материалы, как рубероид,  утеплитель, фанеру.

Мастика битумная Технониколь: гидроизоляционная, полимерная, кровельная, гермобутиловая

Компания техноНИКОЛЬ, известная на рынке с 1992 года, — один из ведущих производителей гидро-, звуко- и теплоизоляционных материалов. Компания сотрудничает с проектными институтами и отзывчиво реагирует на пожелания потребителей.

Битумная мастика — изоляционный материал, применяемый в строительстве для разных целей.

Ассортимент продукции:

• Кровельная мастика Технониколь №21;
• гидроизоляционная Технониколь №24;
• водоэмульсионная Технониколь №33;
• склеивающая Технониколь 27;
• битумная резиновая №20.

Цифровое обозначение мастики показывает степень устойчивости к температурам.

Мастика битумная Технониколь №21

Материал на основе нефтяного битума, содержащий минеральные добавки и органический растворитель. Такая мастика даёт высокую эластичность, адгезию, термо- и влагостойкость.

Предназначение материала

• гидроизоляция всех видов кровель как обмазочная, так и комбинированная с рулонной изоляцией;
• гидроизоляция углубляемых конструкций, подверженных воздействию влаги — фундамента, свай, подвала;
• антикоррозионная обработка металлических конструкций;

Расход мастики

• на устройство мастичной кровли — 3,8-5,7 кг/м²;
• на гидроизоляцию — 2,5-3,5 кг/м²;

Технические характеристики

1. адгезия:
   • с бетоном — 0,6 МПа;
   • с металлом — 0,9 МПа;
2. прочность склеивания:
   • между слоями рулонных материалов — 0,3 МПа;
   • рулонного материала с бетоном — 0,4 МПа
3. прочность на смещение склейки — 4 кН/м;
4. условная прочность — 1 МПа;
5. растяжка при разрыве — 500 %;
6. поглощение воды в первые 24 ч — 0,4 %;
7. содержание нелетучих веществ — 50%;
8. максимально допустимая температура — 110° С;
9. хорошая гибкость на углах радиусом закругления 5 мм, при морозе -35° С не трескается;
10. не пропускает воду в течение первых 24 ч при давлении 0,1 МПа;
    • температура проведения работ — от -20 до +40° С, для работы при температуре ниже +5° С предварительно выдержать в тепле минимум 24 ч;
    • время застывания в обычных условиях — до 24 ч;

Рекомендации по применению и хранение

Материал наносится на сухую чистую поверхность кистью, шпателем или наливом, разравнивается правилом. Для использования на морозе мастика предварительно разогревается.

Не использовать вблизи открытого огня, избегать попадания на кожу и в глаза. Хранить в сухом закрытом от солнца месте при температуре от -20 до +40° С. Срок годности — 18 месяцев.

Мастика гидроизоляционная Технониколь 24

Мастика битумная гидроизоляционная холодная с минеральными наполнителями и растворителем.

Предназначение

• обмазочная гидроизоляция бетонных, деревянных и других конструкций;
• защита металлических конструкций от коррозии

Технические характеристики

1. расход на один слой — 1 кг/м²;
2. адгезия с бетоном и металлом — 0,1 МПа;
3. прочность на смещение склейки — 2,0 кН/м;
4. поглощение воды в течение 24 ч — 0,4 %;
5. содержание нелетучих веществ — 65 %;
6. теплостойкость — 80° С;
7. вязкость — 10 с;
8. не даёт трещин на углу радиусом закругления 5 мм при температуре -5° С;
9. время высыхания при обычных условиях — до 24 ч;
10. не пропускает воду в течение 10 мин при давлении 0,03 МПа;
11. температура проведения работ — от -20 до +40° С;

Рекомендации по применению и хранение

Для работы при температуре ниже +5° С выдержать в тепле минимум 24 ч. Не использовать вблизи открытого огня, при плохой вентиляции, избегать попадания в глаза и на кожу. Хранить в сухом закрытом от солнца месте при температуре от -20 до +30° С. Срок годности — 18 месяцев.

Мастика водоэмульсионная Технониколь 33

Водоэмульсионный битумный продукт, модифицированный латексом и полимерными добавками, без органических растворителей.

Предназначение

• монтаж мастичных кровель;
• гидроизоляция углубляемых в землю или контактирующих с влагой конструкций;
• внутренняя гидроизоляция помещений.

Технические характеристики

1. адгезия с бетоном — 0,6 МПа;
2. условная прочность — 0,7 МПа;
3. относительная растяжка при разрыве — 900 %;
4. поглощение воды в теч. 24 ч — 0,4 %;
5. доля по массе вяжущего вещества с эмульгатором — 53-65 %;
6. максимально выдерживаемая температура в теч. 5 ч — 140° С;
7. не даёт трещин при изгибе на углах радиусом закругление 5 мм при -25° С;
8. водонепроницаема в теч. 24 ч под давлением 0,1 МПа;
9. время застывания — 24-72 ч;
10. максимальная прочность — через 3-7 суток.

Способ нанесения

• валиком или кистью;
• напылением специальной установкой.

Распылять можно одновременно с водным раствором коагулянта — гидратированного хлорида кальция (10-12 %), на 25 л воды 4 кг соли — с помощью двухканального распылителя, соотношение коагулянта и мастики — 1:8.

Избегать попадания в глаза и на кожу. Хранить в сухом закрытом от солнца месте при температуре от +5 до +30° С. Срок хранения — 6 мес.

Мастика склеивающая Технониколь 27

Ингредиенты

Ингредиентами данной мастики являются — нефтяной битум, наполнитель, органический растворитель.

Материал используется для крепления пенополистирольных термоплит к бетонным, металлическим и деревянным поверхностям, к битумной и битумно-полимерной гидроизоляции.

Способы нанесения:

• намазываются четыре угла и центральная часть термоплиты со стороны склейки;
• полосками шириной минимум 40 мм, частотой не меньше 4-х/м²;
• каплями по 50-80 г материала на каждую частотой 10штук/м².

Технические характеристики и хранение

1. адгезия с бетонной и металлической поверхностью — 0,1 МПа;
2. устойчивость к смещению склейки — 0,1 кН/м;
3. нелетучие вещества — 75-80 %;
4. термостойкость — 90° С;
5. расход материала — 0,5-1 кг/м².
6. Хранить в сухом, хорошо проветриваемом закрытом от солнечных лучей месте. Избегать попадания в глаза и на кожу.

Технониколь 45, герметик бутилкаучуковый

Вязкий материал на основе бутилкаучука с наполнителями, техническими добавками и органическим растворителем, серого или белого цвета.

Предназначение

• герметизация швов бетонных, железобетонных и металлических конструкций, оконных и балконных блоков жилых и промышленных построек;
• гидроизоляция бетона и железобетона, защита металла от коррозии.

Технические характеристики

1. плотность материала — 900-1100 кг/м³;
2. прочность при разрыве — 0,2 МПа;
3. растяжка при разрыве — 100 %;
4. адгезия к бетону — 0,2 МПа;
5. сухой остаток по массе — 50 %;
6. высыхание до «отлипа» — 60 мин.;
7. температура проведения работ — от -20 до +40° С;
8. термостойкость готового покрытия — от -45 до +45° С.

Способ применения

Перед использованием материал хорошо перемешивается, наносится на поверхность шпателем. Для использования в мороз герметик выдерживается в тёплом помещении не меньше суток.

Мастика Технониколь 31

Водоэмульсионный материал на нефтяном битуме, содержащий искусственный каучук, технологические добавки и минеральные наполнители, без растворителей. Создаваемые покрытия обладают высокой эластичностью адгезией, тепло- и влагостойкостью.

Предназначение

• внутренняя гидроизоляция помещений;
• строительство мастичных и ремонт всех видов кровель как одним материалом, так и в комбинации с рулонной гидроизоляцией и армировкой;
• защита углубляемых конструкций, контактирующих с влагой.

Технические характеристики

1. адгезия — 0,45 МПа;
2. условная прочность — 0,5 МПа;
3. относительное растяжение при разрыве — 700 %;
4. поглощение воды за 24 ч — 1 %;
5. доля вяжущего вещества с эмульгатором — 50-70 %;
6. теплоустойчивость — 95° С;
7. не даёт трещин при сгибе на углу радиусом закругления 5 мм при -15° С;
8. расход:
   • на устройство мастичной крыши — 3,8-5,7 кг/м²;
   • на гидроизоляцию — 2,5-3,5 кг/м²;
9. водонепроницаема в теч. 1 ч при давлении 0,1 МПа.

Способ применения

Мастика наносится валиком, кистью или напылением на сухую или влажную поверхность, разравнивается правилом.  Температурные условия работы — от +5 до +40° С.

Держать в сухом, закрытом от солнечных лучей месте при температуре +5° С или выше, избегать попадания в глаза и на кожу. Срок хранения — 6 мес.

Мастика Технониколь 71

Битумно-полимерный материал на основе битума с технологическими добавками.

Предназначение:

• ремонт деформированных участков кровли;
• заполнение пустоты между углом и краевой рейкой
• устранение щелей при монтаже аэраторов, воронок и резиновых манжет.

Технические характеристики:

Условная прочность — 0,2 МПа;

1. адгезия
   • с бетоном — 0,8 МПа;
   • с металлом — 0,4 МПа;
   • между слоями — 0,3 МПа;
2. относительная растяжка при разрыве — 100 %;
3. прочность на смещение склейки — 3 кН/м;
4. содержание нелетучих веществ — 80-90 %;
5. поглощение воды в теч. 24 ч — 2 %.

Битумная мастика Технониколь: свойства, расход, применение

Несмотря на обилие материалов и так называемый «рай строителя», рынок не перестает искать новых фаворитов. И сегодня эта роль по праву принадлежит компании  Технониколь. Успешно зарекомендовавшая себя, перспективная корпорация, ключевая компетенция которой подразумевает производство материалов для гидроизоляции, занимает главенствующие позиции в своем сегменте рынка, как в России, так и в странах ближнего и дальнего зарубежья. Несмотря на стабильную популярность среди потребителя и только положительные потребительские отзывы о производимых материалах, компания не останавливается на достигнутом и продолжает активно совершенствовать производство продукции, основным компонентом которой является битум. Ассортимент компании постоянно расширяетсяи не органичивается производством битумсодержащих мастик, о характеристиках и применении которых мы расскажем в настоящей статье.

Также мы поведаем о том, насколько продуктивным является сотрудничество специалистов-разработчиков корпорации Технониколь и практиков строительства, благодаря совместной работе которых достигаются технические характеристики материала, ничуть не уступающего европейским аналогам и, порой, во многом их превосходящего.

Содержание

1. Битумные мастики: обзор основных компонентов материала
2. Классификация битумных мастик по способу применения: как сделать правильный выбор?
3. Классификация битумных мастик по составу и их использование
4. Сферы применения битумных мастик
5. Расход битумной мастики: основные нормы
6. Особенности применения различных видов битумных мастик



Битумные мастики: обзор основных компонентов материала

Битумные мастики, с точки зрения структурного состава, представляют материал, характеризующийся многофункциональностью, что определяет его востребованность в самых различных отраслях строительства, среди которых основное место занимает кровельное дело и другие строительные манипуляции, целью проведения которых является защита помещения или поверхности от воздействия влаги.

Основу мастики битумной гидроизоляционной Технониколь составляет битум —  искусственный или природный асфальтоподобный продукт переработки нефти и нефтепродуктов. Чтобы мастики, прозводимые на основе битумов могли выполнять свое функциональное предназначение – защиту поверхности от воздействия влаги – в битумную смесь добавляют полимерные компоненты, придающие мастике гидроизоляционные характеристики. Еще одним обязательным структурным компонентом описываемого материала считаются функциональные загустители, среди которых необходимо упомянуть мел, торфяную крошку и молотый асбест. Наличие подобных компонентов, заявленных производителем в составе мастики, гарантирует удобство ее использования, уменьшение  расхода и на порядок более высокие теплоизоляционные характеристики.

Классификация битумных мастик по способу применения: как сделать правильный выбор?

Обширное применение битумной мастики Технониколь в самых различных областях строительства определяет большое количество разновидностей материала, от правильного выбора которого зависит долговечность и эксплуатационные характеристики покрытия, но и его стоимость. Рассмотрим основные разновидности битумных мастик в соответствии со способом их применения:

Битумные мастики горячего использования

Представляют собой пластическую однородную массу, в основе изготовления которой используются асфальтоподобные продукты нефтепереработки с добавлением вяжущих наполнителей. Буквы А и Г на маркировке материала свидетельствуют о включении в состав мастик антисептических и гербицидных добавок. Перед применение горячую битумную мастику технониколь, цена за кв. метр которой считается определяющим фактором при ее выборе, разогревают до 160-190 градусов, после чего осуществляют ее нанесение в разогретом виде на поверхность, подвергшуюся предварительной грунтовке. После нанесения мастика образует прочное покрытие с высокой эластичностью, не имеющее склонности к усадке, что является отличительной особенностью горячей битумной мастики. Помимо этого, к достоинствам горячей битумной мастики относят ее «непористую» структуру, эффективность использования при температурах ниже нуля, а к недостаткам —  дополнительный расход энергии при подготовке мастики, а также большие трудозатраты и высокий риск возникновения пожаров;

Мастики битумные холодного применения

В виду упрощенной технологии использования, данная разновидность битумных мастик характеризуется большей популярностью среди потребителей.

Учитывая это, использование мастик, изготовление которых базируется на использовании битумов,  холодного применения постепенно становится привычным  способом обустройства битумной гидроизоляции. Это обусловлено рядом неоспоримых достоинств данной разновидности продукции, производимой компанией Технониколь, основными из которых являются следующие:

• Отсутствие необходимости в предварительном нагреве существенно упрощает работы по нанесению мастики;
• Изготовление битумных мастик обширной цветовой гаммы, достигаемое за счет включения в состав мастики специальных красящих  пигментов;
• Достижение необходимой консистенции благодаря добавлению растворителя, что актуально для холодных мастик на растворителях;
• Уникальный состав мастик холодного использования позволяет получить гидроизоляционный слой, устойчивый к воздействию не только атмосферных осадков и температурных перепадов, но и к повреждающему действию ультрафиолетового излучения;
• Используя битумную мастику Технониколь, вы обеспечиваете длительный межремонтный эксплуатационный период кровли, который в той или иной мере определяет длительность срока службы сооружений и других конструкций, задействованных в строительстве.

Различают две группы битумных холодных мастик, принципиальные различия в составе которых, обуславливают необходимость их более подробного рассмотрения. Мастики холодного применения делятся на:

• Холодные битумные мастики, изготовленные на растворителях;
• Холодные битумные мастики, изготовленные на водной основе, или так называемые битумные эмульсии.

Первая изначально готова к применению и подходит для организации  гидроизоляции обмазочного типа, обустройство которой актуально даже при отрицательных температурах. Наличие в составе мастики растворителя приводит к его мгновенному испарению и образованию монолитного слоя гидроизоляции. Основное применение холодной мастики заключается в организации гидроизоляционного слоя кровли. Несмотря на то, что мастика высыхает через 12-24 часа после ее нанесения, окончательные свойства она приобретает не ранее, чем через неделю.

Холодная битумная мастика, изготовленная на водной основе (битумная эмульсия) производится с использованием высокотехнологичных установок и современных материалов, среди которых основная роль отводится полимерам и эмульгатору. В отличие от горячих мастикя и холодных мастик, изготовленных с использованием растворителя, применение битумной эмульсии способствует организации экологически чистой и безопасной гидроизоляционной системы кровли. После нанесения битумной эмульсии, которая является ноу-хау корпорации Технониколь, вода испаряется, после чего образуется монолитный гидроизоляционный слой высокой прочности.

Для битумных эмульсий характерны следующие преимущества:

• Более удобный процесс нанесения;
• Абсолютная нетоксичность в виду отсутствия в составе мастики растворителя;
• Пожаро-и взрывобезопасность, что обуславливает возможность использования битумной эмульсии внутри жилых помещений;
• Более короткое время полного высыхания;

Несмотря на широкий спектр достоинств, для битумной эмульсии свойственно единственное ограничение, одновременно являющееся ее недостатком – сезонность указанного продукта, производимого корпорацией.

Действительно, битумные эмульсии запрещается хранить и проводить с ними необходимые манипуляции при температуре ниже 5 градусов выше нуля, что обусловлено потерей эксплуатационных характеристик и распадом битумной эмульсии при переходе воды в твердое агрегатное состояние.

Классификация битумных мастик по составу и их использование

По составу все разновидности битумных мастик можно классифицировать следующим образом:

• Однокомпонентные битумные мастики, при использовании которых полный набор свойств готового гидроизоляционного покрытия происходит после полного испарения воды или других второстепенных компонентов;
• Двухкомпонентные битумные мастики демонстрируют свои свойства лишь после добавления второго компонента, чаще всего это отвердитель.

В соответствии с исходным компонентом мастики выделяют:

• Битумные мастики, технология производства которых не подразумевает их модификацию полимерами. Данную разновидность нежелательно использовать для обустройства кровли, тогда как они безупречно подойдут для гидроизоляции фундаментов, так как в этом случае на нее не будут оказывать влияние частые перепады температур;

• Битумно-полимерные мастики – самый распространенный вид битумной мастики, предназначенный в основном для устройства кровельной гидроизоляции, а также для приклеивания рулонных  материалов для кровли. Помимо своего основного назначения, битумно-полимерная мастика может использоваться для обустройства гидроизоляции фундаментов;
• Битумно-резиновые мастики, в структуру которых включена резиновая крошка, редко используются для обустройства кровельной системы, в виду параметров резиновой крошки, неподходящих для работы с кровельными системами;
• Полимерные мастики – ноу-хау современной строительной химии, что обуславливает их высокую стоимость и меньшее распространение в сфере строительства. Однако их высокие механические, гидроизоляционные, эксплуатационные (заявленный срок службы более 20 лет) характеристики и устойчивость к ультрафиолету без дополнительной защиты пророчат полимерным мастикам большое будущее.

Сферы применения битумных мастик

Систематизируя вышесказанное, обозначим основные сферы применения битумной продукции корпорации Технониколь.

• Обустройство мастичной кровли, а также ремонтные работы с битумно-полимерной и битумной кровлей;
• Что касается защиты кровли, применение битумной мастики актуально для укрепления битумной черепицы и рулонных кровельных материалов, защиты кровли от перегревания и воздействия ультрафиолета, а также для нанесения консервационной окраски;
• Обустройство кровли – не единственная сфера применения битумной мастики, которая также с успехом может использоваться для монтажа гидроизоляционного слоя различных строительных конструкций, таких как сваи, фундаменты и подвалы;
• Антикоррозийная защита фундамента и приклеивание теплоизоляционных плит – все это осуществляется с помощью битумной мастики;
• Обустройство и ремонт внутренних помещений также не обходится без использования битумной мастики. В данной сфере битумная мастика используется для обустройства гидроизоляции помещений, характеризующихся ограниченной вентиляцией, например, санузлов, ванных комнат, гаражей и лоджий;
• Монтаж гидроизоляции террас и бассейнов – еще одно направление использования битумной мастики Технониколь.

Расход битумной мастики: основные нормы

Расход битумной мастики зависит от способа ее применения и типа материала, на который будет осуществляться ее нанесение. Мастика холодного типа изготавливается на основе воды или растворителя, а ее нанесение осуществляется без предварительного нагревания. Нанесение мастики горячего типа обеспечивает слой, для которого не характерна усадка, в связи с чем, после нанесения он практически не изменяет свою толщину. Кроме того, расход битумной мастики зависит от вида работ, осуществляемых при ее использовании. Например, в процессе склеивания поверхностей расход битумной мастики составляет не менее 0,8- 1 кг на 1 кв. метр поверхности, тогда как при обустройстве гидроизоляционного слоя толщиной 1 мм эта цифра увеличивается до 2-3 кг на кв. метр.  А если толщина гидроизоляционного слоя составляет 2 мм – и того больше 3,5-3,8 кг на кв. метр в сухом остатке.

Битумная мастика Технониколь  является одним из самых популярных материалов на современном строительном рынке в своей сфере. Как заявляют производители, она полностью готова к использованию без предварительной подготовки, подразумевающий модификацию каучуком, наличие минеральных наполнителей, растворителей органического происхождения и других технологических добавок. Благодаря уникальному составу битумной мастики Технониколь, покрытие, образующееся при ее использовании, характеризуется не только высоким сцеплением с основой, но и повышенной эластичностью, влаго- и теплостойкостью. Расход битумной мастики Технониколь составляет 2,5-3,5 кг на кв. метр при обустройстве гидроизоляционного слоя и 1 кг при склеивании рулонных материалов.

Особенности применения различных видов битумных мастик

Горячие битумные мастики: особенности нанесения

Мастика, относящаяся к серии МБК-Г, что расшифровывается как «мастика битумная кровельная горячая» считается продуктом эконом-класса.  Ее состав включает окисленный битум и несколько минеральных наполнителей и придает готовому продукту не только высочайшую проникающую способность, но и отличные водооталкивающие свойства. Горячие мастики изготавливают и реализуют в брикетах, которые упаковывают в специализированные крафт-мешки, характеризующиеся наличием силиконизированного внутреннего слоя. Несмотря на то, что отличительной особенностью таких мастик является низкая цена, в процессе их использования необходимо четко следовать всем правилам.

Последовательность действий следующая:

• Рабочую поверхность очищают от загрязнений;
• Мастику необходимо подогреть до температуры 150-190 градусов;
• Затем ее  наносят на поверхность, используя валик или кисть;
• Нанесенный материал разравнивают с помощью гребка.
• Таким образом, использование горячей битумной мастики способствует надежности, целостности и длительному эксплуатационному сроку кровельной системы.

Холодные битумные мастики: особенности нанесения

Особенностью холодных битумсодержащих мастик является их готовность к использованию без осуществления каких-либо подготовительных мероприятий. Независимо от разновидности холодной мастики, будь то битумная эмульсия или битумная мастика на растворителе, нанесение холодной мастики на изолированную поверхность осуществляется без каких-либо особенностей.

На сегодняшний день корпорация Технониколь предлагает потребителя обширный ряд битумных мастик, призванных с успехом решить проблемы гидроизоляции подземных и надземных сооружений. Например, большой популярностью пользуется универсальная битумно-полимерная мастика Технониколь № 21, предназначенная для обустройства  ремонта всех видов мастичных кровель, а также для решения различных проблем, связанных с обустройством гидроизоляции.

Последовательность действий при нанесении холодной битумной мастики:

• Поверхность, которая нуждается в проведении гидроизоляционных мероприятий, очищают от различных загрязнений, таких как пыль, грязь, жир и лед. Чтобы произвести очистку поверхности от мелкого мусора, используют метлы из полипропилена  различные щетки, предназначенные для уборки;
• Далее сухую и чистую поверхность обрабатывают праймером (корпорация Технониколь предлагает потребителю, заинтересованному в качественной гидроизоляции, специализированный праймер Технониколь). Цель данного мероприятия – достижение наибольшего сцепления изолируемого основания и мастики. В связи с этим распространено использование праймера битумного, в процессе подготовки изолируемых поверхностей, таких как бетонные плиты, цементно-песчаная стяжка, перед непосредственной укладкой самоклеящихся и наплавляемых гидроизоляционных кровельных материалов;
• Мастику тщательно перемешивают до состояния однородной массы;
• Затем ее наносят послойно, используя кисть, валик или шпатель, а также с помощью наливного метода, после чего тщательно разравнивают посредством специального гребка для достижения равномерного гидроизоляционного слоя. При этом слой материала не должен превышать 1,5 мм, а каждый последующий слой наносят после окончательного высыхания предыдущего. Чтобы обеспечить эффективную гидроизоляцию строительных конструкций, наносят два слоя битумной мастики;
• Осуществив вышеуказанные мероприятия, переходят к приклеиванию рулонных материалов.
• Расход битумной мастики при обустройстве мастичной кровли может варьировать от 3,5 до 5,7 кг на кв. метр поверхности.

Осуществляя работу с мастиками, необходимо следовать всем правилам безопасности, обозначенным производителем. Работы, подразумевающие использование мастики, запрещено проводить в помещениях, характеризующихся отсутствием эффективной вентиляции. Также положено соблюдать правила пожаробезопасности, запрещающие проведение работ с мастикой вблизи источников огня.

Более детально с нанесением битумной мастики можно ознакомиться, прочитав инструкцию, которую производитель размещает на этикетках или в сопроводительной инструкции.

виды, способы применения, характеристики, видео. Гидроизоляционные материалы BITUMAST

     Битумные мастики BITUMAST.

     Битумная мастика – это широко распространенный материал для гидроизоляции. Преимущество данного материала – высокая универсальность и сравнительно невысокая цена (мастики на основе битума существенно ниже в цене, чем полимерные мастики), также битумные мастики обладают высокой клеящей способностью, морозостойкостью. Данный материал получают в результате переплавки и модифицирования битума и добавлении пластификаторов и наполнителей в зависимости от требуемых характеристик. В результате модификаций битумная мастика получает существенные преимущества перед обычным битумом и может использоваться в холодном виде.

     Компания ХимТоргПроект производит следующие мастики:

МАСТИКИ ХОЛОДНОГО ПРИМЕНЕНИЯ (готовые к использованию материалы не требующие специальной подготовки перед нанесением при плюсовых температурах):

Гидроизоляционная мастика – обмазочная гидроизоляция бетонных поверхностей, элементов фундамента, внешних деревянных конструкций и пр.

Каучукобитумная мастика – обмазочная гидроизоляция бетонных поверхностей, элементов фундамента, деревянных конструкций. Приклеивание рулонных кровельных и гидроизоляционных материалов, полимерных изоляционных плёнок к металлическим и бетонным основаниям.

Кровельная мастика – заделка швов и трещин кровельных покрытий, укладка рулонных кровельных материалов, герметизация мест примыканий. Обеспечение пароизоляции при устройстве кровельных систем.

Резинобитумная мастика – обмазочная гидроизоляция бетонных поверхностей, элементов фундамента, деревянных конструкций и пр. Антикоррозионная защита
стальных ёмкостей и трубопроводов различного назначения.

МАСТИКИ ГОРЯЧЕГО ПРИМЕНЕНИЯ (материалы на основе битумных вяжущих, минеральных и волокнистых наполнителей требующие разогревания перед работой)

Мастика битумно-резиновая МБР 65, 75, 90, 100 ГОСТ 15836-79 – гидроизоляция строительных конструкций, антикоррозийная защита металлических поверхностей, герметизация швов и мест примыканий.

Мастика битумная кровельная МБК-Г-55, 65, 75, 85, 100 ГОСТ 2889-80 – устройство рулонных кровель, а также мастичных кровель, армированных стекломатериалами.



     Для удобства потребителей нашей продукции мы сделали подробную инструкцию по использованию битумных мастик. А также сделали видеоролик:

     Уточнить характеристики мастик и скачать информационные листы можно в соответствующих разделах сайта.

     Битумные мастики BITUMAST продаются по все России, присутствуют в ассортименте самых крупных строительных сетей и гипермаркетов. Продукция BITUMAST – это высокое качество и доверие профессионалов.

Мастика битумная универсальная МБУ, цена производителя

Мастика битумная универсальная МБУ используется для выполнения кровельных и гидроизоляционных работ, антикоррозионной защиты конструкций из любых материалов, а также трубопроводов из металла и пластика. МБУ также можно применять для приклеивания строительных материалов между собой и к поверхностям из других рулонных материалов (пергамин, рубероид, гидростеклоизол и др.). Также мастика битумная мбу часто применяется в качестве гидроизоляции листов фанеры, ДВП, ДСП, оргалита.

Мастика универсальная на основе битума относится к холодным мастикам и представляет из себя однородную консистенцию черного цвета, состоящую из битумов и органических растворителей.

Мастику мбу нужно наносить на заранее подготовленную поверхность — сухую и очищенную от загрязнений. Для ее нанесения можно использовать кисти или метод налива с обязательным разравниванием слоя шпателем или валиком. Допускается применять и метод распыления. При применении на наклонной поверхности обязательно держите клеящие поверхности соединенными неподвижно до ее полного высыхания.

Производитель: ИП Дроздовский В.К., М.О., Пушкинский р-н, д.Талицы, Индустриальный парк.

Технические характеристики универсальной битумной мастики

Показатель	Единица измерения	МБУ
Масса (нетто)	кг.	13,5
Теплостойкость	°С, не менее (в течение 5 часов)	50
Прочность сцепления (адгезия) с бетоном	МПа (кгс/см2), не менее	0,15 (1,5)
Вязкость (по вискозиметру ВЗ-4)	Сек., (при температуре материала 20 °C)	80-120
Гибкость	°C (на стержне диам. 10 мм. без образования трещин)	До -40
Наполнитель	% от массы (не более)	0,5-1,0
Расход	кг. на м2 (при минимальной толщине слоя)	0,5-0,7

При крупной партии заказа (от 3000 кг.) возможно увеличение показателя теплостойкости.

Мастика битумная универсальная МБУ (ГОСТ 30693-2000, ОКПД 2 23.99.12.120)

Назначение

Мастика МБУ применяется для гидроизоляционных работ, устройства и ремонта кровли, антикоррозионной защиты строительных конструкций из бетона, металла и т.п. Для приклеивания различных строительных материалов (двп, фанера, пергамин, гидростеклоизол и т.п.). Не используется внутри жилых помещений.

Применение

Мастика МБУ готова к применению, не требует дополнительного разогрева. Представляет собой однородную массу чёрного цвета, состоящую из битумов, наполнителей и органических растворителей (керосин, уайт-спирит и т.п.). Перед применением перемешивается. При необходимости мастика разбавляется уайт-спиритом, керосином или другими нефрасами. Мастику наносят на сухую и очищенную поверхность жёсткими кистями или наливом с последующим разравниванием. Мастику МБУ можно наносить с помощью краскопульта. Покрываемая поверхность должна быть сухой, без снега, льда, инея и «изморози». При хранении мастики МБУ при температуре окружающей среды ниже +5 градусов Цельсия происходит естественное сгущение состава. Загустевший и охлажденный состав мастики необходимо выдержать при комнатной температуре от нескольких часов до суток. Для ускорения процесса согревания металлические ёмкости с мастикой МБУ помещают в горячую воду. При использовании при низких температурах заявленные физические (технические, химические) свойства мастики МБУ сохраняются.

• Время высыхания мастики при температуре 25*С, составляет 24 часа. В холодных и влажных условиях, а также при недостаточной интенсивности воздухообмена вблизи покрытия, время высыхания мастики увеличивается.
• Расход в зависимости от шероховатости поверхности от 0,45 кг/м до 0,55 кг/м.
• Объём 18 литров.
• Масса 13 кг.

Техника безопасности

При работе с мастикой вблизи источников открытого огня или нагревательных электроприборов иметь исправные средства пожаротушения и соответствующие средства защиты. Гарантийный срок хранения 24 месяца. Хранить в закрытой таре.

Наименования показателя	Норма для МБУ
Теплостойкость в течении 5 ч., *С, не менее	50
Глубина проникновения иглы при 25*С, 0,1 мм., не менее	40
Время высыхания при 25*С, час, не менее	24
Содержание воды	нет
Сухой остаток от массы, %	65+-3
Расход на 1 кв.м. в зависимости от шероховатости и адгезии поверхности, кг.	0,45-0,55

Мастика битумная МБУ имеет в составе растворитель керосин ТС-1 (топливо для реактивных двигателей) – является малоопасным продуктом и в соответствии с ГОСТ 12.1007-76 относится к 4-ому классу.

Битумная мастика. Применение и характеристики гидроизоляционной битумной мастики

Битумная мастика– не только один из самых распространенных гидроизоляционных материалов, но и самый универсальный. Она применяется как в качестве самостоятельного средства защиты, так и в комплексе с другими средствами гидроизоляции. При помощи нее изолируют от влаги бетон, защищают стены, обмазывают кровли, применяют в качестве связующего элемента при гидроизоляции рулонными материалами или для вспомогательной заделки швов при других способах гидроизоляции.

Достоинства битумных мастик

1.   Битумные мастики – это сплошной, непористый материал, который при правильном монтаже образует полностью водонепроницаемый слой.
2. Неплохая эластичность, позволяющая не трескаться покрытию при «хождении» швов конструкции.
3. Отличная адгезия, то есть материал хорошо держится на любых видах строительных материалов.
4. Разнообразие составов, видов и характеристик битумных мастик, что позволяют применять их в любом типе строительства.
5. Демократичная стоимость и общедоступность.

Недостатки битумных мастик

Главным недостатком битумных мастик любого вида была и остается их недолговечность. По своей сути, битумная мастика – это смола. А любая смола со временем ссыхается, трескается и перестает выполнять свои гидроизоляционные функции. Еще одним недостатком такой гидроизоляции можно назвать высокие трудозатраты на монтаж. Несмотря на то, что сам принцип нанесения не сложен, он отнимает массу сил и времени. В особенности это касается обработки поверхности горячим битумом, который перед применением необходимо разогреть до высоких температур. А это связано с определенными рисками.

В-третьих, это их слабая устойчивость к ультрафиолету (прямые солнечные лучи делают его хрупким) и механическим повреждениям. Битум легко теряет герметичность из-за самого незначительного воздействия или при чрезмерном натяжении покрытия при смещении строительных швов. К этому можно добавить сложность и низкую продуктивность ремонта битумного покрытия.

Классификация по составу

Рассмотрим более подробно, что такое битумная мастика, на какие разновидности и по каким критериям ее разделяют? Основной характеристикой данного гидроизолятора, отвечающей за его свойства, является состав содержащихся в битуме примесей. Это могут быть смолы, кислоты, парафин, масла и т.д.

Один из популярных видов таких мастик – битумно-каучуковая. Она отличается повышенной эластичностью и тиксотропностью (пониженной текучестью), что позволяет выгодно применять ее даже на вертикальных поверхностях. Такие составы применяют для гидроизоляции подвалов. Но некоторые разновидности применяют и в нестандартных случаях, например, для защиты днища автомобилей. Важным качеством подобной разновидности мастик является их способность затягивать повреждения своего покрытия.

К особой разновидности мастик с добавлением каучука можно отнести составы, содержащие алюминиевые примеси. Они недавно появились на строительном рынке и очень устойчивые к ультрафиолету. Сохраняя все полезные качества битумно-каучуковых гидроизоляций, эта разновидность обладает отличными светоотражающими и антикоррозийными свойствами.

Еще один вид битумной гидроизоляционной мастики – с примесью различных полимеров. Иногда их называют «жидкой резиной», хотя в состав таких средств не входит каучук. Такие мастики густые по составу и идеально подходят для заделывания швов. Благодаря своей эластичности, они способны выдерживать значительные нагрузки и движение краев конструкций.

Мастики холодного и горячего нанесения

По состоянию приготовления и нанесения все битумные мастики для гидроизоляции условно разделяются на холодные и горячие. Как уже понятно из названия, первые необходимо перед работой нагревать, вторые применяются в готовом, «холодном» виде.

Горячая битумная мастика применяется исключительно для горизонтальных поверхностей. Чаще всего перед эксплуатацией она находится в твердом состоянии, что является преимуществом для ее транспортировки в больших количествах. Уже перед началом монтажа такие мастики разогревают до густого состояния и наносят на поверхность после нагревания до высоких температур. Такие свойства этих мастик нашли применение на крупных объектах строительства. Кроме того, мастики горячего нанесения куда дешевле холодных.

В частном строительстве горячую битумную мастику применяют для склеивания многослойных гидроизоляций. Качественная горячая мастика не должна терять своей однородности при температуре 100 градусов. Рабочая температура состава составляет 160-180 градусов. При этом она должна стать достаточно жидкой, чтобы растекаться по горизонтальной поверхности, слоем около 2 миллиметров. У такого вида два существенных недостатка – невозможность гидроизоляции вертикальных поверхностей и сложности, вытекающие при работе с высокими температурами.

В отличие от горячей, битумная мастика холодного применения выпускается в уже готовом к работе виде. Как правило, она обладает консистенцией эмульсии или пасты, а потому гораздо более удобна в нанесении. Именно она применяется для гидроизоляции вертикальных поверхностей и заделывания крупных дефектов рабочей поверхности.

В состав битумных мастик холодного нанесения входят жидкие вяжущие вещества на основе воды или различных растворителей. Их испарение приводит к отвердению битума.

Битумная мастика на водной основе считается более экологичной. При ее затвердевании не выделяется резко пахнущих испарений, что делает такой вид влагоизоляции наиболее приемлемым для внутренних помещений. Мастики на основе растворителей допускается применять даже при низких температурах воздуха. При этом они не потеряют в эластичности. Поэтому они чаще применяются при защите внешних стен. Однако, помимо самостоятельного вида изоляции, холодная битумная мастика применяется в качестве вспомогательной – для склеивания изоляционных листов, ремонта швов конструкции, гидрозащиты кровли.

Нанесение мастики на фундамент

Битумная мастика – материал универсальный. Он превосходно показывает себя как при защите кровли, так и в качестве влагозащиты фундамента. Перед началом монтажных работ поверхность зачищают и сушат строительным феном. Чтобы проверить влажность бетона, его укрывают на несколько часов полиэтиленовой пленкой. Если на внутренней стороне пленки появилась испарина, то бетон недостаточно сухой. Его снова необходимо подвергнуть сушке. Затем поверхность бетона грунтуется праймером, вид которого зависит от типа гидроизоляции и чаще всего указан на упаковке. Это необходимо сделать для лучшего сцепления изоляции с бетоном.

Затем поверхность снова тщательно просушивают и приступают к подготовке мастики. Важно помнить, гидроизоляция фундамента – совершенно иной процесс, нежели работа с кровлей, для этого нужна битумная мастика, выпускаемая именно для фундамента. Если мастика выпускается в виде готового раствора, перед применением ее тщательно размешивают дрелью. Если это многокомпонентный состав, то необходимо добавить в нее соответствующие ингредиенты. Наносить мастику можно кистью, валиком или пульверизатором (зависит от мастики). После нанесения первого слоя, ему дают высохнуть в течении суток, после чего наносят второй слой. Мастика быстрее схватится при сухой и теплой погоде.

Гидроизоляция кровли

Защита битумной мастикой кровли также начинается с очистки поверхности. Если на кровле присутствует снег или наледь, ее надо обязательно удалить. Все крупные неровности необходимо сравнять, а крупные щели и швы дополнительно заизолировать. Поверхность высушивают строительными фенами. Хотя есть разновидности мастики, которые допускается наносить и на влажную поверхность. Затем внутренняя поверхность кровли обрабатывается праймером. Праймеру необходимо дать высохнуть.

После обработки поверхности, приступают к подготовке самой мастики. Рекомендуется четко придерживаться инструкции на упаковке. Важно, чтобы наносимая мастика была теплой. Только так она будет обладать достаточной вязкостью для оптимальной работы. Если погода теплая, можно оставить банку с мастикой на крыше на несколько часов. Далее на рабочую поверхность наносится собственно битумная мастика, для чего используются специальные шпатели. В местах стыков строительных поверхностей необходимо уложить армирующие ленты, которые предотвратят растрескивание битума. Поверхность битума раскатывают валиком, после чего дают ей подсохнуть и наносят второй слой, по той же технологии.

Битумные мастики: виды, характеристики, особенности применения

Огромное количество строительных конструкций нуждается в гидроизоляции. Сегодня на строительном рынке можно найти очень много материалов, которые легко справятся с этой функцией. Однако, несколько десятилетий назад лучшей гидроизоляцией считались материалы на основе битума.

Это смолянистый продукт нефтепереработки, который не просто не боится влаги, но и обладает отталкивающими гидрофобными свойствами. Его применяют для гидроизоляции кровли, фундамента и даже при устройстве дорог, он является сырьем для многих строительных материалов, битумные мастики и праймеры не стали исключением. На основе битума до сих пор производятся многие кровельные и гидроизоляционные материалы: рубероид, наплавляемая кровля, гибкая черепица, ондулин.

К сожалению, сам по себе битум очень уязвимый продукт. Он плохо выдерживает резкие перепады температур, но технический прогресс не стоит на месте, со временем в него стали вводить специальные добавки, которые заметно улучшили качество продукта.

Битумная мастика — классический выбор, если речь заходит о гидроизоляции кровель и фундаментов. Ассортимент материалов постоянно расширяется, характеристики и область применения продукта растет с каждым годом. Популярность битумной мастики вполне понятна. Этот товар хорошо известен строителю и домашнему мастеру, она стоит намного дешевле, чем многие другие гидроизоляционные составы. Кроме того, надежность такой защиты от влаги проверена десятилетиями, поэтому никаких сомнений в качестве и долговечности она не вызывает.

Широкий ассортимент битумных мастик создает некоторые трудности с выбором этого материала, чтобы принять правильное решение необходимо разобраться с разновидностями материала и его сферой применения.

Виды битумной мастики по области применения

Битумные мастики имеют очень широкую сферу применения в строительстве. Начиная от устройства кровли, обработки трубопроводов, фундаментов, подвалов, заканчивая дорожными работами.

Кровельные применяются при устройстве рулонных наплавляемых гидроизоляционных материалов. Возможно применение мастики совместно со стеклотканью.

Гидроизоляционные отвечают за создание надежного водоотталкивающего слоя. Такими мастиками покрывают самые разные строительные конструкции: кровли, фундаменты, трубопроводы, элементы, которые погружаются в землю, воду.

Защитные применяются для устройства специального защитного покрытия кровли, используются для сохранения металлических элементов строительства от ржавчины и коррозии.

Приклеивающие выполняют соединяющую функцию между основанием и рулонным гидроизоляционным материалом.

Виды битумных мастик по методу нанесения

Есть два метода нанесения, называются они горячий и холодный, в названии и кроется основное отличие между ними.

Холодная мастика готова к применению, в емкости находится масса, которую сразу же можно наносить на поверхность с целью приклеивания, гидроизоляции, защиты. Такой вид мастик еще подразделяется на однокомпонентные и двухкомпонентные составы. Второй вариант обладает большим списком преимуществ, он поставляется в виде двух отельных составов, которые смешиваются непосредственно перед применением. Они отличаются очень высокой прочностью и скоростью высыхания.

Горячие мастики продаются в почти застывшем состоянии, работать с такой массой невозможно, если предварительно материал не разогреть. Естественно, это не очень удобно, но их основной конкурент так и не вытеснил этот материал с рынка, так как стоит горячая гидроизоляция существенно дешевле холодной. Горячие битумные мастики все реже применяют для устройства кровли, однако, для гидроизоляции других конструкций они все также популярны.

Виды битумных мастик по методу нанесения

Все реже в строительстве используют обычные битумные мастики, производители совершенствуют рецептуры, вводят специальные добавки в состав, повышая качество товара.

Обычная битумная мастика — это классический вариант гидроизоляции, который то ли вовсе не содержит, то ли имеет в составе минимальное количество специальных добавок, которые улучшают качество материала. Однако, он является самым бюджетным, поэтому до сих пор применяется, но не для решения сложных строительных задач.

Битумно-каучуковая мастика отличается непревзойденной эластичностью, готовую и застывшую пленку можно растягивать в десятки раз, однако, она все равно не порвется. Еще одно преимущество — стойкость к механическим повреждениям. Применяется материал для защиты от грунтовых вод, гидроизоляции конструкций в зданиях, склонных к усадке. Она не оставляет швов или стыков, при правильном нанесении получается прочное и монолитное водоотталкивающее покрытие.

Водно-битумные мастики являются одними из самых популярных, потому что обладают существенными преимуществами, в сравнении с аналогами. В составе такого материала присутствует вода. Они применяются даже на влажные основания, достаточно быстро высыхают. В отличие от других битумных мастик, составы на водной основе не просто создают пленочное покрытие, а проникают в поверхность, например, в бетон. Это способствует невероятно качественному сцеплению с основанием. После испарения воды остается прочная, долговечная и качественная пленка, которая не отслоится даже со временем.

Битумно-полимерные мастики — лидеры по качеству. Такой материал содержит в своем составе большое количество функциональных добавок, которые значительно улучшают технические параметры битумного сырья. Материал однородный, очень эластичный, отлично растягивается и восстанавливается без образования трещин, устойчив к перепадам температур, легко наносится. Большое количество преимуществ обеспечили широкую сферу применения такой мастики. Она используется для гидроизоляции особенно трудных конструкций, например, трубопроводов и бассейнов. С ее помощью защищают металлические элементы от коррозии.

Битумно-резиновые мастики очень эластичные, при производстве добавляется резиновая крошка. Они обладают высокой эластичностью, способны растягиваться, стойко переносят высокие температуры, не плавятся и не растрескиваются. Битумная мастика на основе растворителя готова к применению, не требует дополнительного разогрева. Главной особенностью такой битумной мастики является возможность устройства гидроизоляционного слоя при минусовых температурах. Она очень проста в нанесении, но при работе с этим материалом ощутим очень резкий и неприятный запах.

Преимущества битумных мастик

• Экономичный способ гидроизолировать поверхность, материал существенно дешевле других водоотталкивающих составов.
• Долговечность, которая проверена десятилетиями использования материала.
• Высокая эластичность.
• Отличное сцепление почти с любыми поверхностями, в том числе со слабо впитывающими деревом и металлом.
• Возможность применения с целью антикоррозийной защиты конструкции.
• Простой и удобный монтаж, возможность нанесения привычными строительным инструментом.
• Устойчивость к перепадам температур и атмосферным воздействиям.
• Возможность создания абсолютно монолитного гидроизоляционного слоя.
• Биостойкость. На поверхности не образовывается грибок и мох.
• Превосходные водоотталкивающие свойства.

(PDF) Реологические характеристики битумной мастики в зависимости от состава и дисперсности наполнителя

1

Материалы данной работы могут использоваться на условиях лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение

этой работы должно содержать указание на автора (авторов) и название работы, цитирование журнала и DOI.

Опубликовано по лицензии IOP Publishing Ltd

1234567890 ‘’ “»

3-я Международная конференция по реологии и моделированию материалов (ic-rmm3) IOP Publishing

IOP Conf.Серия: Физический журнал: конф. Серия 1045 (2018) 012026 doi: 10.1088 / 1742-6596 / 1045/1/012026

Реологические характеристики битумной мастики в зависимости от состава

и дисперсности наполнителя

М.С. Лебедев1 и Н.И. Кожухова2

1 Белгородский государственный технологический центр Университет имени В.Г.

Шухов, ул. Костюкова, 46, Белгород, Россия

2 Кафедра материаловедения и материаловедения, Белгородский государственный технологический

-й университет имени В.Г. Шухов, ул. Костюкова, 46, Белгород, Россия

E-mail: [email protected]

Аннотация. Поскольку наполнители в асфальтобетоне используются для повышения вязкости битума, модификации структуры необходимо оценить эффект структурирования наполнителя в битумном вяжущем. Для этой цели исследовано влияние фазовых и размерных параметров мелкодисперсных порошкообразных наполнителей на реологические характеристики битумных мастик (битумно-наполнительный состав).Максимальный эффект

на свойства битума наблюдается у таких наполнителей, как каолин и мел. Эти два наполнителя

имеют самую высокую удельную поверхность (SSA) и самое высокое содержание пустот. Таким образом, они способны абсорбировать

более высокого содержания битума по сравнению с наполнителями с более низкими значениями SSA и пустотного содержания. Вариация

значений Delta Ring и Ball для мастик на основе каолина и мела при 83 ° С и

24 ° С соответственно значительны по сравнению сдругие составы (до 8–10 ° С).

можно связать со структурирующим эффектом при высоких температурах. Существенное изменение физических и механических свойств битума может произойти, когда применение каолина связано с тонкими чешуйками

его частиц. Изучение реологических характеристик битумных мастик методом динамического сдвига

Remoter при высоких температурах демонстрирует более низкие значения комплексного модуля для битумных мастик

, содержащих известняковые и песчаные наполнители со средней и высокой дисперсностью по сравнению смел-

и аналоги на основе каолина.

1. Введение

Наполнители, добавляемые в асфальтобетон, представляют собой мелкодисперсные порошки, получаемые путем измельчения горных пород или

порошкообразных побочных промышленных продуктов. Они используются в качестве модификатора битума для увеличения вязкости вяжущего

(т.е. структурирующего эффекта), а также для расширения диапазона рабочих температур. Полученная структурированная дисперсная система

действует как связующий компонент в битумном бетоне.Это приводит к снижению

деформации ползучести (пластической текучести) и увеличению примеси битума. Принято считать, что структурирующая способность наполнителя

связана с высокоразвитой поверхностью.

Однако следует отметить, что не все дисперсные материалы одинаково влияют на битум из-за

следующих причин: минеральный и химический состав, дисперсность, форма частиц и поверхностная реакционная способность

из них. Эти параметры взаимосвязаны, поэтому трудно определить конкретное влияние каждого параметра

на общий структурирующий эффект материалов на основе асфальта.

Степень структурирования органического связующего, содержащего наполнитель, связана с распределением частиц в объеме

, т.е. плотностью упаковки. Также этот параметр может определяться гранулометрическим составом, т.е. дисперсностью наполнителя

, а также формой частиц [1, 2]. В случае мультимодального распределения частиц — это количество межчастичных контактов

, плотность их упаковки и прочность системы [3]. За счет комплекса

Битумная мастика- Производитель битумной мастики- Асфальтовая мастика- RAHA Bitumen Co.

Битумная мастика

Общее описание битумной мастики

Дом, возведенный с любовью, нуждается в защите и, прежде всего, от влаги. От качества гидроизоляции зависит, какой длины будет фундамент и крыша. Среди множества современных материалов есть тот, который обеспечивает бесшовную герметичную защиту от воды даже в труднодоступных местах и ​​на сложных поверхностях по доступной цене — это асфальтовая мастика .

В настоящее время асфальтовая мастика — это «коктейль» из природного битума (один из продуктов нефтепереработки) и синтетических компонентов модификатора для увеличения срока службы покрытия, сцепления и удобства нанесения.Подходит не только для гидроизоляции поверхностей из кирпича, бетона и дерева, но и для шпаклевки неровностей, заполнения трещин, приклеивания кровельных мембран. Мастика имеет очевидные преимущества, такие как высокая эластичность, способность долго держаться практически на всех поверхностях, трещинах и изломах, устойчивость к агрессивным средам.

• Положение добавок. Основные группы: мастика асфальтовая — традиционный недорогой материал,
• мастика битумная — покрытие с повышенной эластичностью и устойчивостью к внешним воздействиям,
• мастика битумная эмульсия — предназначена для предварительной обработки поверхностей перед гидроизоляцией, также называемые «грунтовки» (о них можно прочитать здесь) более жидкой консистенции,
• мастика битумная -полимерная — составы с добавлением синтетического каучука, пластификаторов, растворителей, увеличивающие срок эксплуатации и качество покрытия.

Кроме того, битумная мастика известна и используется в течение многих лет в качестве погодоустойчивого и износостойкого покрытия для крыш, полов, пешеходных дорожек и легких проездов. Он состоит в основном из минерального заполнителя и битумного связующего и отличается от битумной поверхности износа улиц и проезжей части тем, что содержит так много битумного связующего, что в горячем состоянии он имеет консистенцию, подобную тесту, так что его можно прессовать и сглаживается до истинной поверхности легкими ручными инструментами, такими как деревянная терка или шпатель.С другой стороны, битумная изнашиваемая поверхность улиц и проезжей части сравнительно бедна битумным вяжущим и даже в горячем состоянии все еще имеет зернистый и относительно сухой вид и состояние.

Битумная мастика

производится под руководством высококвалифицированных профессионалов с использованием растворителей высшего сорта и других ингредиентов, соответствующих установленным отраслевым стандартам. Он также известен как герметик для швов на основе каучуковой мастики на основе растворителя и широко используется в качестве герметика для бетона, кирпичной кладки и других строительных материалов.

Предлагаемая битумная мастика

известна своей прочной и гибкой герметизирующей способностью, а также высокими стойкостью к истиранию и температуре. Мы предоставляем его в разных количествах и по экономичным ценам для наших уважаемых клиентов.

Битумная герметизирующая мастика

Битумная герметизирующая мастика

может использоваться в широком диапазоне применений, например: для устранения трещин, порезов и пузырей, которые могут возникнуть на гидроизоляционном слое; для герметизации деталей (сливные отверстия, форточки, дренажные трубы, дымоходы, уголки и т. д.)), для усиления стыков и слабых мест битумной мембраны, герметизации механических креплений и фиксации битумной черепицы. Битумная герметизирующая мастика — это битумная мастика, специально разработанная для использования вместе с полимерной битумной мембраной ITLS P + V для герметизации таких участков крыши, как детали, периметры, выступающие объекты и т. Д.

Битумная герметизирующая мастика — это эластичная битумная мастика, армированная синтетическими волокнами, которая после высыхания образует пластифицированный слой с отличной адгезией.BITUMEN MASTIC имеет отличную адгезию и долговечность на битумных поверхностях, оцинкованных листах, гладких и гофрированных металлических листах, бетоне, фиброцементе и т. Д., Которые остаются неизменными во времени. Продукт обладает отличной устойчивостью к старению, УФ. лучевая и атмосферная агрессия. Битумная герметизирующая мастика также может наноситься при температуре ниже 0 ° C на слегка влажные поверхности и совместима со всеми типами битумных мембран.

Применение битумной мастики

БИТУМНАЯ МАСТИКА — это пластичный, нескользящий состав, обеспечивающий эффективное уплотнение между большинством кровельных материалов.Применяется для ремонта общей гидроизоляции и герметизации; заделка трещин, отверстий и стыков в качестве отделки или перед нанесением других материалов, а также для ремонтных работ перед нанесением SEALOFLASH или ALLPRUFE.

Заполнение трещин и трещин — в бетоне, рубероиде, асфальте, свинце, цинке, гофрированном асбестоцементе, стали, кирпичной кладке и штукатурке.

Герметизация стыков в желобах, водостоках, водосточных трубах, между гофрированным асбестоцементным и железным листом, вокруг световых люков и сборных железобетонных элементов.
Укладка плитки, сланца и планок.

Битумная мастика устойчива к кислотам и щелочам для использования в качестве защитной непроницаемой мембраны, подходящей для бетона, кирпичной кладки, стали и т. Д.

Битумная мастика обладает хорошей стойкостью к большому количеству умеренно агрессивных сред.

2 июля 2018 г.

Усталостные характеристики битумно-наполнителей и асфальтобетонных смесей

Усталостное растрескивание считается основным механизмом разрушения асфальтового покрытия при температуре окружающей среды.Битумное связующее играет важную роль в этом механизме разрушения, поскольку усталостное растрескивание имеет тенденцию происходить преимущественно внутри самого связующего. Колебательные испытания с использованием реометра динамического сдвига (DSR) и испытания на усталость при отслеживании колес были проведены на широком спектре битумно-наполненных мастик и на асфальтовых смесях, содержащих соответствующие мастики, с целью изучения их усталостной зависимости. Было обнаружено, что добавление минерального наполнителя к битуму оказывает значительное влияние на усталостную долговечность мастики из-за эффекта придания жесткости и частиц наполнителя, препятствующих росту трещин в мастике.Результаты определения коэффициента жесткости показали, что 65% мастики находились в области концентрированной суспензии, тогда как 35% мастики находились в области разбавленной суспензии. Что касается напряжения сдвига, порядок усталости был следующим: битум пера 40/60, за которым следовало 35% мастики, причем 65% мастики имели наивысшие характеристики усталости. Что касается деформации сдвига, порядок усталости был обратным по отношению к зависимости усталости от напряжения, но битум 40/60 pen имел наибольший наклон по сравнению с мастиками с битумом и наполнителем.Никакой зависимости от режима нагружения не наблюдалось с результатами, полученными для мастик с разбавленной суспензией, тогда как режим испытаний оказал влияние на усталостную долговечность мастик с концентрированной суспензией. Кроме того, усталостные характеристики асфальтобетонных смесей оказались более чувствительными к нагрузке на колеса, чем к концентрации и природе битумно-наполнителей. Наклон линии усталости смесей был синонимом линии усталости мастик с концентрированной суспензией, когда они подвергались испытаниям на отслеживание колес, а не испытаниям на осциллирующий сдвиг DSR.

• URL записи:
• Наличие:
• Дополнительные примечания:
  • Авторское право © 2012 Американское общество инженеров-строителей
• Авторов:
  • Ляо, Минь-Чжи
  • Чен, Цзянь-Шиу
  • Цоу, Ко-Ван
• Дата публикации: -7 2012-7

Язык

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

• Регистрационный номер: 01450655
• Тип записи: Публикация
• Файлы: TRIS, ASCE
• Дата создания: 4 октября 2012 12:48

Битумно-мастичный герметик в качестве герметика для швов | склеивание | подстилка | гидроизоляция

Битумная мастика

BITUMEN MASTIC — это наносимая шпателем, черная, сильно наполненная битумная смесь с добавлением волокон для армирования.Продукт образует поверхностную пленку, но масса под ней остается мягкой, что позволяет двигаться умеренно. Подходит для герметизации и заполнения отверстий в мастике, рубероиде, гофрированном железе, металлических желобах и водосточных трубах.

ПРИМЕНЕНИЕ мастики битумной

▪ Гидроизоляция, перекрытие, укладка, склеивание и герметизация.

▪ Склеивает / заполняет отверстия: мастичный асфальт, рубероид, гофрированное железо, чугун, фиброцемент, сланец, свинец, медь, цинк, бетон и дерево.

ХАРАКТЕРИСТИКИ / ПРЕИМУЩЕСТВА

▪ Быстро сохнущий

▪ Армированный волокном

▪ Подходит для всех битумных покрытий поверхностей

▪ Остается гибким на длительный период

Как и в случае с любыми другими покрытиями, подготовка поверхности имеет большое значение и влияет на степень полученной адгезии и срок службы покрытия.

Все поверхности должны быть прочными, устойчивыми, тщательно чистыми и сухими. Металлические поверхности следует очистить металлической щеткой от ржавчины. Если требуется длительная защита, следует использовать начальную обработку антикоррозийным продуктом, таким как красный свинец или фосфат цинка. Отслоившуюся краску или волдыри необходимо удалить. Новые оцинкованные поверхности необходимо придать шероховатость металлической щеткой или обработать специальной грунтовкой для травления. Если после подготовки поверхность по-прежнему пыльная или покрыта выветрившимся битумом, прогрунтуйте ее BLACK JACK® BITUMEN PRIMER и дайте ей высохнуть.Чтобы облегчить нанесение в холодную погоду, перед использованием храните материал в теплом помещении на ночь.

Применение мастики битумной

БИТУМНАЯ МАСТИКА готова к применению и не требует разбавления. Наносить стальным шпателем или шпателем.

ТРЕЩИНЫ И ОТВЕРСТИЯ

Вдавите компаунд в трещину, но закончите с помощью ленты 25 мм толщиной 3 мм по длине трещины. Для больших трещин и отверстий нанесите состав на обрабатываемую область и вставьте в состав плотно сплетенную стекловолоконную мембрану, чтобы перекрыть трещину или отверстие на 50 мм.Дайте высохнуть, а затем нанесите второй слой, полностью покрывающий армирующую мембрану.

ГИФКОВАННЫЙ ЧУГУН / ВОЛОКОННО-ЦЕМЕНТНЫЙ ЛИСТ

Затяните ослабленные болты с крючками и обработайте их мастикой. Удалите ослабленные винты, повторно установите винты и шайбы в БИТУМНОЙ МАСТИКЕ и затяните. Сверху заделайте мастикой и доведите до гладкости. Если лист треснул, очистите и загрунтуйте его BITUMEN / FLASHING PRIMER и наложите перевязочную полосу из стекловолокна, заделанную мастикой. Когда высохнет, перекрыть ЧЕРНЫЙ

.

Связь между свойствами битумной мастики и асфальтовой смеси | Вахиб

Мантос, Э., Характеристики асфальтобетонных смесей с обычным битумом, (2014) Международный обзор гражданского строительства (IRECE), 5 (5), стр. 171-175.
http://dx.doi.org/10.15866/irece.v5i5.3911

Глауи, Б., Мербух, М., Бенджима, М., Ван де Вен, М., Влияние циклов замораживания-оттаивания на Характеристики битума, модифицированного полимерами, (2014) Международный обзор гражданского строительства (IRECE), 5 (4), стр. 130-134.

К. Кертис, К. Энсли и Дж. Эппс. Включая адгезию и впитывание.Программа стратегических исследований автомобильных дорог, Национальный исследовательский совет, Вашингтон, 1993

Х. Планчер, Э. Л. Грин и Дж. К. Петерсен, Уменьшение окислительного твердения асфальта путем обработки гашеной известью — исследование механизма, Proc. Ассоциация технологов асфальта 45, стр.1-24, 1976

Г. Рамонд. Статические и динамические аспекты адгезии. Номер технического отчета V, LCPC, Париж, декабрь 1977 г.

Информация на http://www.bitumequebec.ca/affinity-bitumen-aggregate-a.- kucharek.pdf.

Информация на http://www.bitumequebec.ca/-didier-lesueur.pdf

Данг-Трук Нгуен, «Прогнозирование остаточных деформаций битумных дорог», Диссертация по специальным конструкциям и материалам, (2007) 28- 29.

Дэниэл Перратон, «Реологические свойства и сопротивление термическому растрескиванию и колейности смеси с камнем», J. Polysci. Public., Laval Québec, ноябрь (2007) 169.

Olard, F., Di Benedetto, H., Vaniscote, J.C., Eckmann, B., «Поведение битумных вяжущих и смесей при низких температурах при разрушении», Документ представлен для презентации и публикации на 3-м заседании E&E. Конгресс, Вена, май (2004) 12–14.

Журнал «Индустрия дорог: колейность», Том № 8, № 3, октябрь (2013 г.) 10.

Саула С., «Подход к моделированию и оценке асфальтовой смеси, модифицированной добавлением полимеров». Отчет Докторантуры Университета наук и технологий Houari Boumediene, Алжир, Алжир, (2013) 165.

A.Валенстрат, «Характеристики асфальтовой смеси с высокой степенью переработки», Центр дорожных исследований, Бельгия, (2006 г.).

Хэддок, Дж., Пэн, К., Фенг, А., Уайт, Т. Д. «Влияние градации на характеристики асфальтовой смеси», Совет J. TRR № 1681, (2012) 59-68.
http://dx.doi.org/10.3141/1681-08

Ди Бенедетто, Эрве, Шанталь Де Ла Рош и Жан-Мишель Пио (2005). «Глава 2. Механические свойства и термомеханические свойства битумных смесей», Битумные дорожные материалы 2, Лавуазье, Париж, Франция, с.75-235

Феликс Дусе, Определение модуля смешивания, Министерство транспорта Квебека, май 2010 г.

Состав, характеристики и способы применения

• Основа мастики
  • Состав мастики и технические параметры
  • Мастики: что это такое
  • Как применять
  • Способы нанесения мастики
• Обобщить

Что бы ни нужно было делать: ремонтировать крышу, укладывать асфальт или выполнять гидроизоляцию без битумного покрытия не делать

Планируете перестелить крышу, утеплить основание от воды и сделать еще много полезного, связанного со строительством? В этом случае вам понадобится асфальтовая мастика.Расскажу о типах средств по техническим параметрам и способам применения. В результате можно купить правильно подобранный материал и нанести его по назначению.

Основа из мастики

Битум Cutback отлично прилипает к различным поверхностям, поэтому применяется в кровле

Мастика битумная — смесь разжиженного асфальта и ряда компонентов, обеспечивающая техническое и эксплуатационное качество готового продукта. При производстве продукта используется технический битум, ретиноидное вещество, получаемое при переработке сырой нефти.

Технический битум не растворяется в воде и не впитывает влагу. После разбавления битум становится особенно ценным свойством — высокой степенью адгезии к различным материалам, включая большинство строительных поверхностей.

Состав мастики и технические параметры

Благодаря герметичности жидкий битум используется в качестве бактерицидного защитного покрытия для древесины

По виду вяжущего компонента мастика бывает битумной, полимерной, резинобитумной и гудроновой.Использование связующего состава обеспечивает большую или меньшую эластичность, хладостойкость и другие важные эксплуатационные характеристики.

Технические характеристики	в среднем
Температура размягчения	90 ° С
Эластичность слоя 2-3 мм при температуре от 0,5 до 25 ° С	90%
суточное водопоглощение	Менее 0.2%
Адгезия к бетонным поверхностям	Более 0,7 МПа
Адгезия к металлическим поверхностям	Не менее 1,2 МПа
Расход слоя подложки до 3 мм	1,39 кг на 1 м2
Температура хрупкости слоя	Ниже — 50 ° C

Для придания тепло- и гидроизоляционных свойств добавленному вяжущему компоненту или наливным носителям.В качестве вспомогательных веществ используется асбестовая пыль, короткая минеральная вата, молотый известняк, молотый кварц, тальк и др.

Пропорции сыпучих наполнителей подбираются в соответствии с технологией производства.

Мастики: что это такое

Самый популярный на отечественном рынке однокомпонентный герметик Технониколь

.

По способу отверждения мастики битумные бывают:

• излечимый . Это двухкомпонентные композиции, одна из которых — это основа, а вторая часть — компонент отвердителя.Компоненты смешиваются непосредственно перед употреблением.
• незатвердевающий . Это однокомпонентные композиции, изначально готовые к употреблению.

иллюстраций	Породы в зависимости от температуры применения
	Составы горячего нанесения . Инструкция Использование шпатлевки предполагает предварительный нагрев. Битумную мастику нагревают до + 160 ° С, дегтеобразную — до + 130 ° С.
	Составы холодного нанесения .Эти композиции, помимо связующего и наполнителей, содержат водный или органический растворитель. Растворитель испаряется на воздухе, что приводит к нанесению твердеющего слоя. Особенность таких мастик — использовать при температуре не ниже + 5 ° С. Если температура воздуха ниже указанного значения, холодный герметик нагревают до + 60 ° С.

Как применять

Способы нанесения мастики

иллюстраций	Описание пути
	щетка .Щетки для потолка — отличный выбор, чтобы быстро и аккуратно взбить углы, щели, стыки и другие труднодоступные места.
	ролик . Ворсовый валик наносит равномерный распределительный слой на поверхности большой площади. Преимущество роликового управления — простота и сжатые сроки.
	спрей . Применение небулайзера полезно при обработке больших поверхностей, когда битум следует наносить тонким и равномерным слоем.

Обобщить

Теперь вы знаете, как наносить изоляционную мастику. Если у вас есть вопросы по его применению, напишите об этом в комментариях. Дополнительно рекомендую посмотреть видео в этой статье

Асфальтопродуктов — EAPA

Следующие ниже описания асфальтовых смесей основаны на определениях, данных в Европейских стандартах на асфальт (серия EN 13108). Текст в кавычках — это определения, используемые в Европейских стандартах на асфальт.

1. Асфальтобетон (AC)
«Асфальт, в котором частицы заполнителя непрерывно отсортированы или отсортированы по зазорам для образования взаимосвязанной структуры». Плотный асфальтобетон часто используется в качестве «основного» поверхностного слоя.

2. Асфальтобетон для очень тонких слоев (AC-TL)
«Асфальт для дорожных покрытий толщиной от 20 мм до 30 мм, в котором частицы заполнителя обычно разделены на зазоры для образования контакта камня с камнем и для обеспечения открытой текстуры поверхности ».Эта смесь часто используется во Франции и называется BBTM (Béton Bitumineuse Très Mince).

3. Мягкий асфальт (SA)
«Смесь марок щебня и мягкого битума». Эта гибкая смесь используется в странах Северной Европы для дорог второстепенного значения.

4. Горячекатаный асфальт (HRA)
«Плотная битумная смесь с градуированными зазорами, в которой раствор из мелкозернистого заполнителя, наполнителя и высоковязкого связующего вносит основной вклад в характеристики уложенного материала».Стружка с покрытием (номинально частицы заполнителя одного размера с высокой устойчивостью к полировке, которые слегка покрыты высоковязким связующим) всегда скатывается в слой горячекатаного асфальта и является его частью. Этот прочный поверхностный слой часто использовался в качестве поверхностного слоя в Великобритании.

5. Каменный мастичный асфальт (SMA)
«Асфальтобетонная смесь с щелевым слоем с битумом в качестве связующего, состоящая из каркаса из крупнозернистого заполнителя, связанного мастичным раствором». Эта смесь часто используется в качестве поверхностного слоя, если требуется высокая стабильность.Структура поверхности также обладает хорошими шумопоглощающими свойствами.

6. Мастичный асфальт (MA)
«Асфальтовые смеси без пустот с битумом в качестве связующего, в которых объем наполнителя и связующего превышает объем оставшихся пустот в смеси». Эта смесь очень прочная и в некоторых странах часто использовалась в качестве поверхностного слоя.

7. Пористый асфальт (PA)
«Битумный материал с битумом в качестве связующего, подготовленный таким образом, чтобы иметь очень высокое содержание взаимосвязанных пустот, которые пропускают воду и воздух для обеспечения дренажа уплотненной смеси и снижения шума. характеристики».

8. Двухслойный пористый асфальт (2L-PA)
Верхний слой с зернистостью 4/8 мм имеет толщину около 25 мм, а второй / нижний слой представляет собой пористый асфальт с крупным заполнителем (11/16 мм). . Общая толщина около 70 мм. Из-за более мелкой текстуры наверху (что снижает вибрацию шины) он дает лучшее снижение шума, чем однослойный пористый асфальт.

Двухслойное пористое асфальтовое покрытие

9.Асфальт для ультратонких слоев (AUTL)
“Асфальт для ультратонких слоев (AUTL) — это дорожное покрытие из горячего асфальта, уложенное на связующий слой номинальной толщиной от 10 мм до 20 мм со свойствами, подходящими для предполагаемое использование.
