Металлокаркас под гипсокартон: Каркас из металлических профилей для гипсокартона

Прайс-лист на Гипсокартонные работы в Москве. Цены на монтаж гипсокартона на 2023 г.

Гарантируем выгодный прайс-лист на гипсокартонные работы в Москве и Московской области. Вызывайте профессионального мастера из Lider uslug, уже сегодня!

• Получите качественно оказанную услугу.
• Более 200 проверенных мастеров рядом с вами.
• С Лидер Услуг надежно, комфортно и безопасно.

Заказать услугу Перезвоним в течении 5 минут!

Монтаж потолка из гипсокартона

Монтаж одноуровневого потолка из гипсокартона в 1 слой (каркас ячеистый 600 мм)	440 руб/кв.м.
Монтаж одноуровневого потолка из гипсокартона в 1 слой (каркас ячеистый 400 мм)	520 руб/кв.м.
Монтаж одноуровневого потолка из гипсокартона в 1 слой (каркас поперечный)	org/Offer» itemscope=»»>600 руб/кв.м.
Монтаж одноуровневого потолка из гипсокартона в 2 слоя (каркас ячеистый 600 мм)	520 руб/кв.м.
Монтаж одноуровневого потолка из гипсокартона в 2 слоя (каркас ячеистый 400 мм)	640 руб/кв.м.
Монтаж одноуровневого потолка из гипсокартона в 2 слоя (каркас поперечный)	720 руб/кв.м.
Монтаж двухуровневого потолка с прямолинейными элементами	720 руб/кв.м.
Монтаж двухуровневого потолка с криволинейными элементами	960 руб/кв. м.
Монтаж трехуровневого потолка с прямолинейными элементами	1200 руб/кв.м.
Монтаж трехуровневого потолка с криволинейными элементами	1520 руб/кв.м.
Установка потолочного портала прямоугольной формы	400 руб/п.м.
Установка потолочного портала полукруглой формы	480 руб/п.м.
Устройство ниши из гипсокартона под карнизы штор	640 руб/п.м.
Устройство ниши из ГКЛ под закладку светодиодной ленты	org/Offer» itemscope=»»>800 руб/п.м.
Монтаж деревянного каркаса одноуровневого потолка (ячеистого 400 мм)	360 руб/кв.м.
Монтаж деревянного каркаса одноуровневого потолка (ячеистого 600 мм)	270 руб/кв.м.
Монтаж деревянного каркаса одноуровневого потолка (поперечного)	250 руб/кв.м.

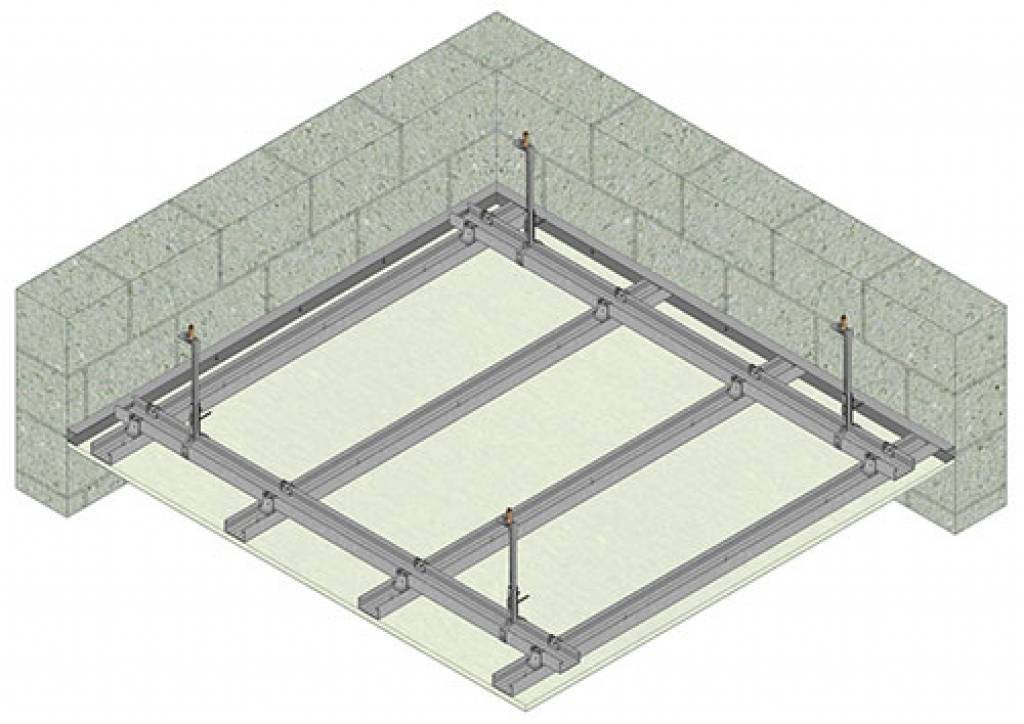

Монтаж металлического каркаса одноуровневого потолка (ячеистого 400 мм)	250 руб/кв.м.
Монтаж металлического каркаса одноуровневого потолка (ячеистого 600 мм)	150 руб/кв.м.
Монтаж металлического каркаса одноуровневого потолка (поперечного)	org/Offer» itemscope=»»>130 руб/кв.м.
Монтаж деревянного каркаса двухуровневого потолка (ячеистого 400 мм)	470 руб/кв.м.
Монтаж деревянного каркаса двухуровневого потолка (ячеистого 600 мм)	400 руб/кв.м.
Монтаж деревянного каркаса двухуровневого потолка (поперечного)	380 руб/кв.м.
Монтаж металлического каркаса двухуровневого потолка (ячеистого 400 мм)	350 руб/кв.м.
Монтаж металлического каркаса двухуровневого потолка (ячеистого 600 мм)	300 руб/кв.м.
Монтаж металлического каркаса двухуровневого потолка (поперечного)	org/Offer» itemscope=»»>280 руб/кв.м.
Монтаж деревянного каркаса трехуровневого потолка (ячеистого 400 мм)	570 руб/кв.м.
Монтаж деревянного каркаса трехуровневого потолка (ячеистого 600 мм)	500 руб/кв.м.
Монтаж деревянного каркаса трехуровневого потолка (поперечного)	480 руб/кв.м.
Монтаж металлического каркаса трехуровневого потолка (ячеистого 400 мм)	450 руб/кв.м.
Монтаж металлического каркаса трехуровневого потолка (ячеистого 600 мм)	400 руб/кв.м.
Монтаж металлического каркаса трехуровневого потолка (поперечного)	org/Offer» itemscope=»»>380 руб/кв.м.
Тепло-шумоизоляция потолка минеральной ватой	120 руб/кв.м.
Тепло-шумоизоляция потолка пеноплэксом, пенопластом	160 руб/кв.м.

Обшивка стен гипсокартоном

Отделка стен гипсокартоном в 1 слой (каркас ячеистый 600 мм)	360 руб/кв.м.
Отделка стен гипсокартоном в 1 слой (каркас ячеистый 400 мм)	400 руб/кв.м.
Отделка стен гипсокартоном в 1 слой (каркас поперечный)	440 руб/кв.м.
Отделка стен гипсокартоном в 2 слоя (каркас ячеистый 600 мм)	org/Offer» itemscope=»»>480 руб/кв.м.
Отделка стен гипсокартоном в 2 слоя (каркас ячеистый 400 мм)	560 руб/кв.м.
Отделка стен гипсокартоном в 2 слоя (каркас поперечный)	600 руб/кв.м.
Отделка стен гипсокартоном в 1 слой (на клей)	280 руб/кв.м.
Отделка стен гипсокартоном в 2 слоя (на клей)	440 руб/кв.м.
Монтаж ниши в стене из гипсокартона	280 руб/кв.м.
Монтаж арки из гипсокартона	org/Offer» itemscope=»»>4000 руб/шт.
Установка деревянного каркаса на стену (ячеистого 400 мм)	320 руб/кв.м.
Установка деревянного каркаса на стену (ячеистого 600 мм)	230 руб/кв.м.
Установка деревянного каркаса на стену (поперечного)	200 руб/кв.м.
Установка металлического каркаса на стену (ячеистого 400 мм)	200 руб/кв.м.
Установка металлического каркаса на стену (ячеистого 600 мм)	120 руб/кв.м.
Установка металлического каркаса на стену (поперечного)	org/Offer» itemscope=»»>100 руб/кв.м.
Монтаж арочного каркаса металлического	280 руб/кв.м.
Тепло-шумоизоляция стен минеральной ватой	100 руб/кв.м.
Тепло-шумоизоляция стен пеноплэксом, пенопластом	140 руб/кв.м.

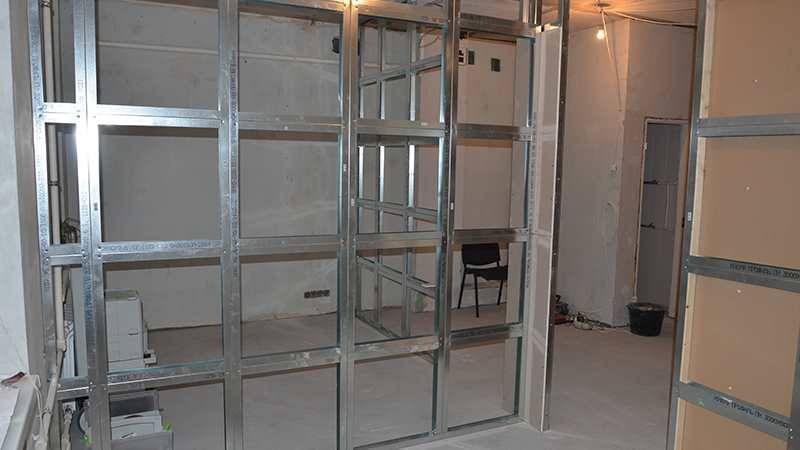

Монтаж перегородок из гипсокартона

Монтаж перегородок из гипсокартона в 1 слой с каждой стороны (каркас ячеистый 600 мм)	440 руб/кв.м.
Монтаж перегородок из гипсокартона в 1 слой с каждой стороны (каркас ячеистый 400 мм)	520 руб/кв. м.
Монтаж перегородок из гипсокартона в 1 слой с каждой стороны (каркас поперечный)	580 руб/кв.м.
Монтаж перегородок из гипсокартона в 2 слоя с каждой стороны (каркас ячеистый 600 мм)	560 руб/кв.м.
Монтаж перегородок из гипсокартона в 2 слоя с каждой стороны (каркас ячеистый 400 мм)	640 руб/кв.м.
Монтаж перегородок из гипсокартона в 2 слоя с каждой стороны (каркас поперечный)	700 руб/кв.м.
Установка деревянного каркаса для перегородок (ячеистого 400 мм)	370 руб/кв. м.
Установка деревянного каркаса для перегородок (ячеистого 600 мм)	280 руб/кв.м.
Установка деревянного каркаса для перегородок (поперечного)	240 руб/кв.м.
Установка металлического каркаса для перегородок (ячеистого 400 мм)	250 руб/кв.м.
Установка металлического каркаса для перегородок (ячеистого 600 мм)	150 руб/кв.м.
Установка металлического каркаса для перегородок (поперечного)	120 руб/кв.м.
Устройство простой нишы в перегородке из ГКЛ	org/Offer» itemscope=»»>480 руб/кв.м.
Устройство сложной нишы в перегородке из ГКЛ	960 руб/кв.м.
Устройство дверной перегородки в перегородке из ГКЛ	800 руб/шт.
Тепло-шумоизоляция перегородок минеральной ватой	100 руб/кв.м.
Тепло-шумоизоляция перегородок пеноплэксом, пенопластом	140 руб/кв.м.

Отделка откосов гипсокартоном

Обшивка оконных откосов гипсокартоном в 1 слой (каркас до 300 мм)	140 руб/кв.м.
Обшивка оконных откосов гипсокартоном в 1 слой (каркас 300-500 мм)	org/Offer» itemscope=»»>250 руб/кв.м.
Обшивка оконных откосов гипсокартоном в 1 слой (каркас свыше 500 мм)	370 руб/кв.м.
Обшивка оконных откосов гипсокартоном в 1 слой (на клеевую основу)	250 руб/кв.м.
Обшивка оконных откосов гипсокартоном в 2 слоя (каркас до 300 мм)	190 руб/кв.м.
Обшивка оконных откосов гипсокартоном в 2 слоя (каркас 300-500 мм)	300 руб/кв.м.
Обшивка оконных откосов гипсокартоном в 2 слоя (каркас свыше 500 мм)	410 руб/кв.м.
Обшивка оконных откосов гипсокартоном в 2 слоя (на клеевую основу)	org/Offer» itemscope=»»>360 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 1 слой (каркас до 300 мм)	140 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 1 слой (каркас 300-500 мм)	250 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 1 слой (каркас свыше 500 мм)	370 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 1 слой (на клеевую основу)	250 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 2 слоя (каркас до 300 мм)	190 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 2 слоя (каркас 300-500 мм)	org/Offer» itemscope=»»>300 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 2 слоя (каркас свыше 500 мм)	410 руб/кв.м.
Обшивка дверных откосов гипсокартоном в 2 слоя (на клеевую основу)	360 руб/кв.м.
Установка металлического каркаса на оконные откосы под ГКЛ до 300 мм	240 руб/кв.м.
Установка металлического каркаса на оконные откосы под ГКЛ от 300 до 500 мм	200 руб/кв.м.
Установка металлического каркаса на оконные откосы под ГКЛ свыше 500 мм	160 руб/кв. м.
Установка металлического каркаса на дверные откосы под ГКЛ до 300 мм	240 руб/кв.м.
Установка металлического каркаса на дверные откосы под ГКЛ от 300 до 500 мм	200 руб/кв.м.
Установка металлического каркаса на дверные откосы под ГКЛ свыше 500 мм	160 руб/кв.м.

Монтаж короба из гкл

Монтаж простого прямолинейного короба	400 руб/кв.м.
Монтаж простого криволинейного короба	480 руб/кв.м.
Монтаж прямолинейного короба со встроенной скрытой подсветкой	org/Offer» itemscope=»»>640 руб/кв.м.
Монтаж криволинейного короба со встроенной скрытой подсветкой	800 руб/кв.м.
Обшивка инсталляции гипсокартоном	1600 руб/шт.
Обшивка сантехнических труб гипсокартоном	320 руб/п.м.

Демонтажные работы

Демонтаж одноуровневого потолка из гипсокартона	140 руб/кв.м.
Демонтаж двухуровневого потолка из гипсокартона	170 руб/кв.м.
Демонтаж трехуровневого потолка из гипсокартона	org/Offer» itemscope=»»>190 руб/кв.м.
Демонтаж стен из гипсокартона	100 руб/кв.м.
Демонтаж арки из гипсокартона	800 руб/шт.
Демонтаж перегородок из гипсокартона	150 руб/кв.м.
Демонтаж короба из гипсокартона	120 руб/кв.м.
Демонтаж деревянного каркаса с потолка (ячеистый)	90 руб/кв.м.
Демонтаж деревянного каркаса с потолка (поперечный)	70 руб/кв.м.
Демонтаж металлического каркаса с потолка (ячеистый)	130 руб/кв.м.
Демонтаж металлического каркаса с потолка (поперечный)	100 руб/кв.м.
Демонтаж деревянного каркаса со стен (ячеистый)	80 руб/кв.м.
Демонтаж деревянного каркаса со стен (поперечный)	50 руб/кв.м.
Демонтаж металлического каркаса со стен (ячеистый)	120 руб/кв.м.
Демонтаж металлического каркаса со стен (поперечный)	org/Offer» itemscope=»»>90 руб/кв.м.

Расценки на монтаж гипсокартона – Наше предложение

Сервис Lider Uslug представляет доступный прайс-лист на гипсокартонные работы от частных гипсокартонщиков зарегистрированных на нашем сайте. Специалисты быстро и качественно поставят межкомнатные перегородки, выровняют стены и потолки, а вы при этом заплатите на 30-40 % меньше, чем при обращении в официальные ремонтные компании.

Наш прайс в Москве – один из самых доступных. Потому что:

• мастерам выгодно не поднимать цены – их чаще выбирают и рекомендуют в качестве исполнителей;
• администрация нашего ресурса требует соблюдения ценовых рамок на выполняемые услуги;
• стоимость работ и рейтинг гипсокартонщика взаимосвязаны – чем ниже тарифы, тем выше показатель и больше заказов.

Чтобы рассчитать примерную стоимость ремонта, изучите наш прейскурант на гипсокартонные услуги. Представленные сайтом цены 2023 остались такими же низкими, как и в 2022 году, что дает нашим клиентам возможность выполнить ремонт бюджетно, без лишних расходов.

Представленный прайс-лист полностью отражает нашу принципиальную позицию – недорого и выгодно для заказчиков. Именно поэтому мастера, зарегистрированные ресурсом, никогда не сидят без дела. Они востребованы всегда.

Как формируется прайс-лист на работы гипсокартонщика

Прейскурант цен на гипсокартонные работы, который вы видите на сайте, составляется, исходя из личных расценок мастеров сервиса. Стоимость услуг рассчитывается как усредненное значение и представляет собой приблизительную величину, которая позволяет примерно определить сумму оплаты исполнителям. Даже такой приблизительный расчет дает возможность понять, что монтаж гипсокартона специалистами ресурса гораздо выгодней, чем обращение в специализированные организации.

Если вас интересуют услуги гипсокартонщика дешевле, чем в других местах Москвы, Московской области, рекомендуем оформить заявку в Lider Uslug. Экономичный прайс-лист на гипсокартонные работы наверняка вас заинтересует. Почему бы этим не воспользоваться…

Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция

Содержание

1. Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция
2. Монтаж гипсокартона на металлический каркас. Обшивка стен гипсокартоном
3. Монтаж профиля для гипсокартона. Монтаж профиля гипсокартона своими руками: вертикальные участки
4. Монтаж гипсокартона на стены с металлокаркасом. Как построить каркас в углу комнаты
   • Как соорудить каркас под гипсокартон для внутреннего угла
   • Как сделать каркас для внешнего угла
   • Сооружение полукруглого каркаса
   • Как соорудить полки и ниши
5. Видео ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

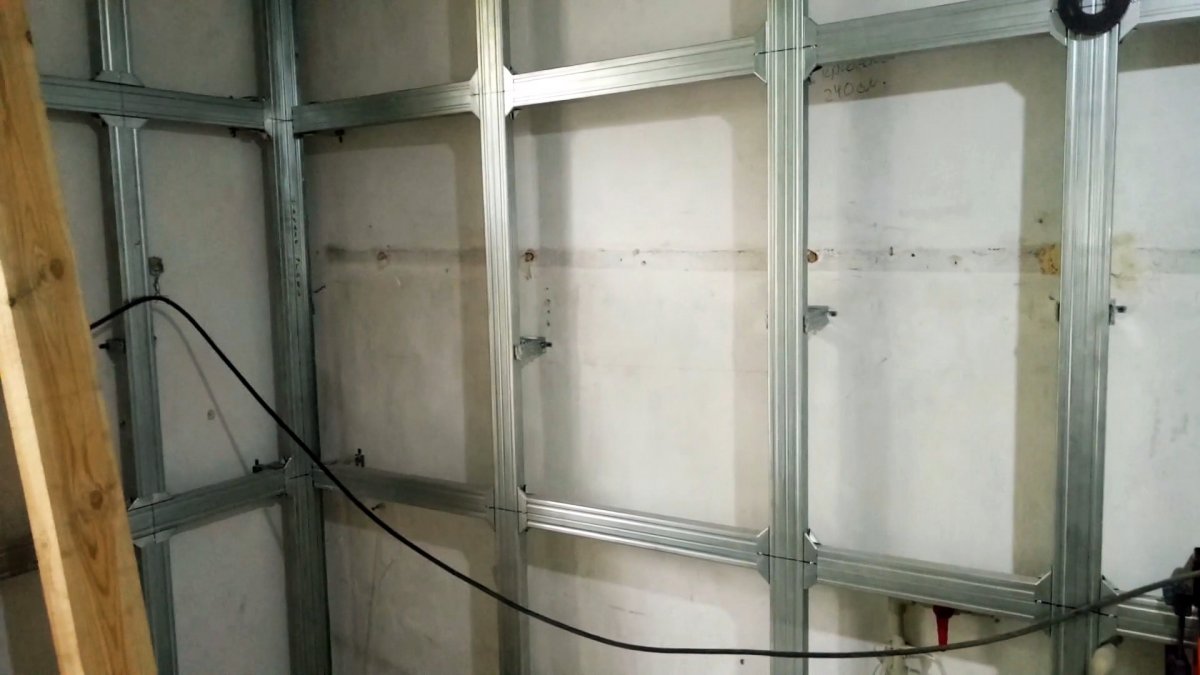

Как собрать каркас для гипсокартона на стену при высоте 4 м.

4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации. Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ.

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. 2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж гипсокартона на металлический каркас. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

• Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
• Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.

Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

• Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.

Монтаж профиля для гипсокартона. Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

• электрошуруповерта;
• саморезов по металлу;
• лески;
• пассатижей;
• правила;
• карандаша;
• подвеса в количестве трех штук;
• молотка;
• крепежей;
• электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

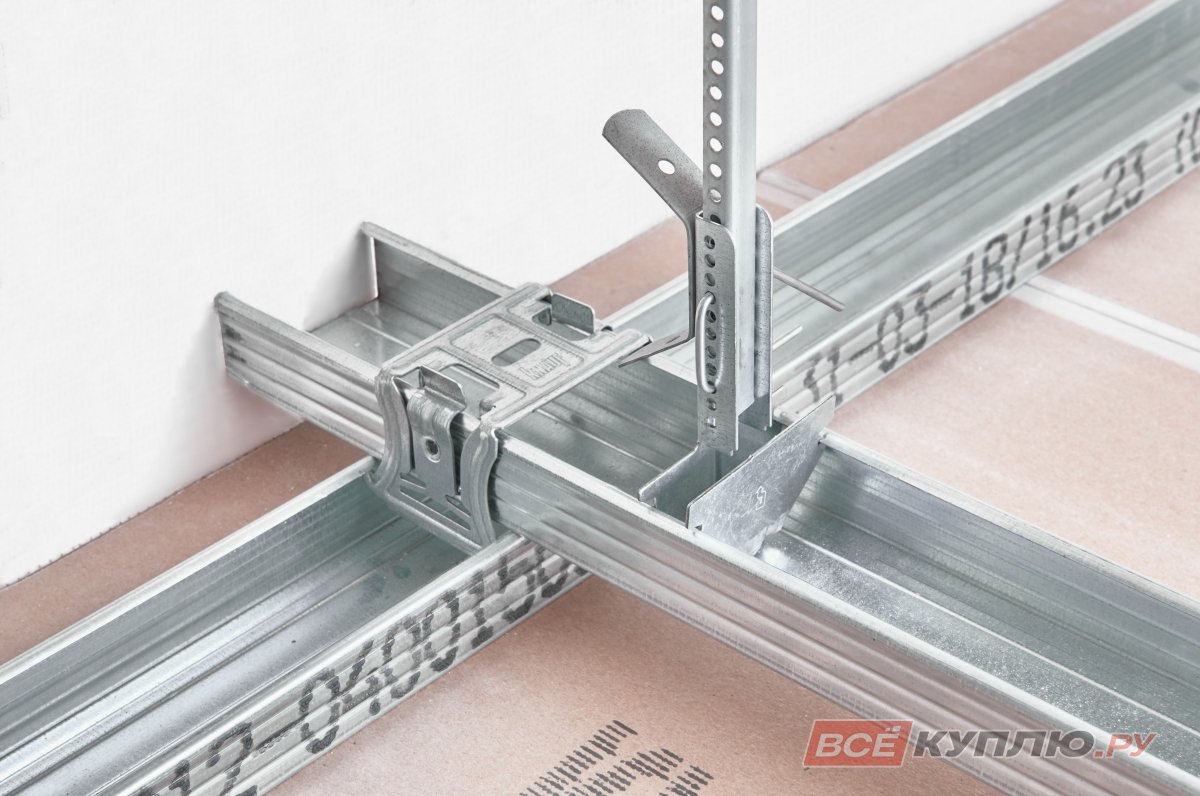

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

Монтаж гипсокартона на стены с металлокаркасом. Как построить каркас в углу комнаты

Установка гипсокартона на стену с каркасом не сложная и справится с нею любой человек. Но в ней есть и тяжелые моменты, такие как установка угла помещения. Они бывают двух видов: внешние и внутренние. Работа над каждым проводится по-разному.

Как соорудить каркас под гипсокартон для внутреннего угла

Если монтаж каркаса под гипсокартон на одной стене уже завершен, нужно приступать к следующей. Тут и возникает сложность в работе. Поскольку установить крайнюю стойку на стене не получается, то в качестве основы придется использовать уже установленный профиль ПС.

Крепление стоек делают с помощью саморезов, имеющих длину в девять с половиной сантиметров. Закреплять стойку нужно через каждые тридцать сантиметров. Соединение стоек происходит следующим образом:

• стойка, служащая основой крепится к смежной боковой стороной;
• крайний профиль, служащий началом для конструкции смежной стену, крепится к основе лицевой стороной.

Как сделать каркас для внешнего угла

Соорудить внешний угол намного проще, поскольку в данном случае достаточно с каждой стороны угла поставить стойки и прикрепить их к стене и несущим профилям.

Для угла каркаса понадобится установить две стойки, прикрепив одну из них лицевой стороной к боковой стороне другой Источник www.remontnik.ru

Сооружение полукруглого каркаса

Конструкции из гипсокартона в полукруглом виде применяют для следующих дизайнерских решений:

• создание арки;
• установление закругленных углов помещения;
• возведение многоуровневых потолков;
• создания пройм и краев стены.

Для возведения подобных каркасов можно купить уже готовые элементы. Но дешевле и практичнее будет создать их своими руками. Если покупать готовую конструкцию, то понадобится искать элементы нужной длины и после этого сложить их в необходимую окружную фигуру.

Для того, чтобы сделать полукруглый каркас самостоятельно, нужно в профиле по краям вырезать несколько клиньев. Это позволит гнуть его, придавая нужной формы. Дальше работа ничем не отличается от вышеизложенных процессов.

Как соорудить полки и ниши

Каркас под гипсокартон из металлопрофиля для стены помещения с наличием таких конструкций, как ниши, полки или короба, делаются по одинаковой схеме. Чтобы зафиксировать их на стене применяются направляющие. Высота ниши или полки делается с профиля ПС, а для нижней части конструкции понадобится усиленный потолочный профиль.

В местах, где планируется построить нишу или полку, горизонтальные профили необходимо дополнительно усилить, поскольку они будут поддаваться нагрузке.

Для изготовления короба, скрывающего канализационные стояки понадобится использовать направляющий профиль. Он будет служить креплением конструкции к основам. Для сооружения основного каркаса достаточно будет обычных профилей. В области узла, который подлегает обслуживанию, оставляют люк. Он обеспечит легкий доступ к коммуникациям.

Важно ! При изготовлении коробов, задача которых скрывать коммуникации, необходимо делать дверцы. Это обеспечит легкий доступ к узлам в случае крайней необходимости. Стенки короба не должны прикасаться к элементам коммуникации, поэтому короб делается с небольшим запасом, образующим зазор.

Глухой короб можно делать в том случае, если:

1. Нет тройников и его не потребуется чистить.
2. Стояк изготовлен из пластика, трубы фиксируются хомутами, что не допускают проседания.
3. Стояки изготовлены из материалов, что не требуют ремонта и замены.

Открытым доступ должен быть:

• До стояков, изготовленных из труб, срок эксплуатации которых ограничен. С появлением течи необходимо вовремя производить замену определенных участков.

Видео ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

Каркасная система ProSTUD® для гипсокартона | ClarkDietrich Building Systems

Стальные стойки для гипсокартона с технологией smart edge™

Каркасная система ProSTUD для гипсокартона (ProSTUD® и ProTRAK®) с технологией Smart Edge™ — это инновационная стальная стойка для гипсокартона, которая устанавливает новый отраслевой стандарт высокой производительности. Его запатентованная конструкция сочетает в себе высокопрочную сталь с дополнительными элементами жесткости для стойки каркаса из гипсокартона, о которой раньше никто и не мечтал.

Найти в:

Внутренний каркас > Каркас из гипсокартона

Внутренний каркас > Противопожарные системы

Внутренний каркас > Звукоизолированные системы

Внутренний каркас > Потолки

Применение: Стандартная стена, стена Chase

• Описание
• Технические данные
• Установка
• Ресурсы
• Представления
• Образцы

Когда мы приступили к разработке этой революционной системы каркаса из гипсокартона, мы хотели, чтобы она была самой лучшей и самой инновационной. Итак, мы вызвали профессионалов — ребят, которые работают с продуктом изо дня в день. Каркас ProSTUD для гипсокартона был разработан, испытан и одобрен в полевых условиях. Результат? Характеристики каркаса из гипсокартона, разработанные профессионалами для профессионалов.

Более того, каркас ProSTUD для гипсокартона прошел всесторонние лабораторные испытания на прочность, огнестойкость и звукоизоляцию. Ни одна другая система каркаса из гипсокартона не была так тщательно протестирована, как ProSTUD. Так что работать с ним не только мечта, но и характеристики, соответствующие требованиям современных строительных норм и правил. ProSTUD доступен по всей стране.

Патент США № 9,010,070

• По любым вопросам о каркасных изделиях ProSTUD для гипсокартона обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Информация о профиле ProSTUD

Ширина полотна: 1-5/8″ (162), 2-1/2″ (250), 3-1/2″ (350), 3-5/8″ (362 ), 4 дюйма (400), 5-1/2 дюйма (550) и 6 дюймов (600)
Фланец: 1-1/4 дюйма
Кромка: зависит от размера шпильки
Технология Smart Edge™

Толщина материала:

• ProSTUD 25 / 15mil (25ga EQ) 50ksi
• ProSTUD 20 / 18 мил (эквалайзер 20ga) 70ksi
• ProSTUD 30MIL 33ksi
• ProSTUD 33MIL 33ksi

Покрытий:

• G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
• Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G90.
• G40EQ Diamond Plus доступен только на некоторых рынках и в определенных толщинах. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Информация о профиле ProTRAK

Ширина полотна: 1-5/8″, 2-1/2″, 3-1/2″, 3-5/8″, 4″, 5-1/2″, & 6 »
Ножки: 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, и 3″

Доступны не все комбинации стенки, опоры и калибра. Для получения подробной информации обратитесь в местный офис продаж.

Толщина материала:

• ProTRAK 25 / 15mil (25ga EQ) 50ksi
• ProTRAK 20 / 18 мил (эквалайзер 20ga) 50ksi
• ProTRAK 30MIL 33ksi
• ProTRAK 33MIL 33ksi

Покрытия:

• G40EQ входит в стандартную комплектацию, G40 доступен по запросу.
• Другие покрытия доступны по специальному заказу: G40EQ DiamondPlus®, G60 и G9.0.
• G40EQ Diamond Plus доступен только на некоторых рынках и в определенных толщинах. Свяжитесь с торговым представителем ClarkDietrich, чтобы узнать о доступности на рынке.

Преимущества конструкции:

• Высокопрочная сталь в сочетании с низкопрофильными канавками жесткости полок и двойным смещением стенок настила увеличивает прочность и обеспечивает большую предельную высоту
Рельефное ребро
• с ромбовидным тиснением создает жесткость, уменьшая выцветание фланца и выкручивание шурупов при установке гипсокартона
• Прочные и легкие шпильки и направляющие режут и управляются легче, чем обычные шпильки из плоской стали
• Фланцевые канавки обеспечивают линию обзора для выравнивания гипсокартона и помогают расположить винты в стыке гипсокартона для соблюдения требования к кромке 3/8 дюйма
• Усовершенствования перемычек и ножек в ProTRAK® позволяют получить прямые и жесткие элементы, что делает его лучшим выбором для каркаса стен, перемычек, потолков и переборок

Конструктивные преимущества:

• Разработаны с учетом дополнительных требований к прочности современных строительных норм и правил:
• IBC 2018, AISI S100-16, ICC-ES AC86 (2019)
• Сертифицировано UL с перечнем более 50 конструкций, включая U419, V438 и конструкции с прорезями
.
• Исключительное качество звука в более чем 50 протестированных звуковых сборках
• Независимая сертификация продукции: Intertek — CCRR 0207
• Может начислять баллы LEED® по LEED v4.1, v4 или LEED 2009. Также доступны проверки EPD и HPD.
• Национальная доступность

Ограничение высоты

Какие таблицы ограничения высоты ProSTUD® следует использовать?

ProSTUD, как и любая внутренняя стойка для гипсокартона, может использоваться в самых разных целях, включая стены, потолки и софиты. Хотя в некоторых условиях может потребоваться опыт профессионального проектировщика, многие сборки можно выбрать на основе табличных данных. Найдите требуемую сборку ниже и следуйте инструкциям по выбору подходящего элемента ProSTUD.

Узнайте больше из оперативного интервью с Патриком У. Фордом PE, SE, техническим директором, SFIA



Техническая публикация SFIA

• Пояснение: высота соединения стен и композитных стен

Интерактивный интерактивный онлайн-инструмент iProSTUD

iProSTUD (часть ClarkDietrich iTools) предоставляет прямые ссылки на отчеты по проектированию UL, сторонние тесты звука STC и SubmittalPro®, где онлайн-пользователи могут просматривать листы технических данных и создавать заявки.

Настенные системы Filter ProSTUD по:

• Дизайн стен
• Настенный узел
• предельная высота
• Звуковые рейтинги STC
• Противопожарная защита UL

Композитные сборки FULL

Цельнокомпозитная стена с непрогибающейся направляющей 1-1/4 дюйма

Полнокомпозитные данные предельной высоты могут применяться к стенам, где гипсокартон установлен на обоих фланцах стойки для полной высоты стены и верхней и нижней направляющих Полные композитные данные ProSTUD® основаны на Международных строительных нормах и правилах 2018 г. и были протестированы и проанализированы в соответствии с самой последней версией AISI S9.16 и ICC-ES AC86.

Важно отметить, что стена, спроектированная с использованием ограничений по высоте из композитных столов, должна быть построена в соответствии со сборкой, поскольку она была протестирована в соответствии с AISI S916 и ICC-ES AC86.

Не использовать с:

• Направляющие
• Эластичный канал
• Звуковые клипы
• Гипсокартон 1/2 дюйма
• Плата для горизонтальной установки

Техническая публикация SFIA

• Пояснение: высота соединения стен и композитных стен

Полнокомпозитные столы ограничения высоты

• Полнокомпозитные стены ProSTUD с (1 слой) 5/8″ Гипсокартон типа X

Некомпозитные сборки

Некомпозитные условия характерны для всех конструкций. Когда гипсокартон останавливается на уровне потолка, но стойка продолжается до настила, это несоставное состояние. Каркас стены с профилем отклонения/MaxTrak, упругим каналом (RC) или звуковыми клипсами представляет собой некомпозитную конструкцию, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к каркасу или верхней направляющей. Несмотря на то, что обращение в службу технической поддержки или к специалисту по проектированию может иметь определенные преимущества, многие условия могут быть учтены с помощью приведенных ниже таблиц предельных значений высоты. В случае сомнений позвоните на нашу бесплатную горячую линию технической поддержки по телефону 888-437-3244.

Расстояние длины без связей (Lu) можно найти в ProSTUD® Physical and Structural Properties.

Столы ограничения высоты из некомпозитного материала

Столы ограничения высоты ProSTUD из некомпозитного материала —  ПОЛНОСТЬЮ СОЕДИНЕННЫЕ
ProSTUD Non Composite Limiting Heights —  СВЯЗИ НА 48-дюймовом наружном диаметре

Таблицы потолочных пролетов

Внутренние потолки часто поддерживаются каркасом ProSTUD®. Критерии проектирования сильно различаются в зависимости от веса потолка, распорок и опорных точек.

Столы для потолочных перекрытий ProSTUD

Стены из чеканки или стены с обшивкой

Стены из чеканки и обшивки распространены, но условия сильно различаются в зависимости от требований здания. Горячая линия технических служб по номеру 888-437-3244 для получения информации о проектах стенок 9.0005

См.: Сборки ProSTUD Chase Wall со звукоизоляцией



Информация об огнестойкости ProSTUD® UL®

Соответствие ограничениям по высоте является лишь частью сильных сторон каркаса ProSTUD для гипсокартона. Когда дело доходит до соответствия огнестойким системам, ProSTUD одобрен UL для наиболее распространенных конструкций UL. Все огнестойкие сборки соответствуют стандартам испытаний UL 263.

Сертификаты огнестойкости ProSTUD UL:

Стеновые сборки ProSTUD, внесенные в список UL

ClarkDietrich’s ProSTUD Одобрено UL Listigs на UL. com

Звукоизолированные сборки ProSTUD®

ProSTUD демонстрирует исключительные звуковые характеристики в более чем 75 протестированных звуковых сборках.

Звуковые испытания проводились:

Western Electro Acoustic Laboratory

Рейтинги ProSTUD STC, отсортированные по сборкам:

• Звуковые сборки ProSTUD® 3-5/8″
• Звуковые сборки ProSTUD 2-1/2 дюйма

Агентства по тестированию и сертификации

Независимое тестирование и сертификация продукции

ProSTUD® протестирован профессионалами! Мы заручились поддержкой ведущих агентств по тестированию и анализу в отрасли для разработки ProSTUD. Ниже приведен список профессиональных организаций и сторонних отчетов для ProSTUD.

Огневые испытания

• UL ^® — Underwriter Laboratories Inc.
• ProSTUD от ClarkDietrich одобрен в списках UL

Звуковые испытания

• WEAL — Западная электроакустическая лаборатория

Структурный анализ (только для продуктов West Coast)

• CTL – Лаборатории строительных технологий

Простая установка электропроводки, водопровода и мостов.

ProSTUD предварительно пробиты отверстиями через равные промежутки времени, что специально разработано для быстрой установки труб, электрических кабелепроводов и стеновых перемычек.

Восточное побережье / Центральное расстояние между пуансонами:

Центры пуансонов находятся на расстоянии 12 дюймов от ведущего конца, затем 48 дюймов по центру.

Расстояние между пуансонами West Coast:

Центры пуансонов находятся на расстоянии 24 дюйма от ведущего конца, затем 24 дюйма по центру.

Центр выбивного отверстия в хвостовой части расположен на расстоянии не менее 12 дюймов от конца шпильки.

Если требуется боковая распорка для отклоняющей дорожки в верхней части стены, а пробивка не расположена на расстоянии 12 дюймов от переднего конца. верхней части шипа, используйте обвязку и блокировку вместо бокового соединения CRC или Spazzer Bar.

Если требуются специальные шаблоны вырубки, обратитесь в отдел продаж ClarkDietrich или на местный завод.

ProStud® Допустимые значения конструкции винта (LB.)

Неструктурный (Prostud)-Винт Допустимые нагрузки

• Связаться с техническими услугами Clarkdietrich по телефону 888-437-3244 для вопросов о винтовых разъемах в проста-засушливе.



Системы направляющих с глубоким изгибом ProTRAK®

Системы направляющих с вертикальным глубоким изгибом в верхней части стены необходимы для того, чтобы верхняя часть стойки стены могла плавать внутри верхних опор направляющей. Это соединение позволяет вертикально перемещать динамическую нагрузку основной конструкции без передачи осевых нагрузок на внутренние стойки из гипсокартона. Зазор (определяемый инженером-регистратором) требуется между верхней частью стойки стены и направляющей направляющей.

Каркас стены с направляющей направляющей, как правило, представляет собой некомпозитную конструкцию, поскольку винты, крепящие гипсокартон, не крепятся непосредственно к верхней направляющей.

(НОВИНКА) Композитные столы для верхней части стены с направляющей направляющей с опорой MaxTrak® толщиной 30 мил 2-1/2 дюйма или направляющей направляющей глубокой опоры шириной 30 мил 2-1/2 дюйма. См. ProSTUD/Технические данные для получения дополнительной информации.



Каркасные стойки ProSTUD для гипсокартона можно использовать с несколькими системами направляющих Deep Leg:

• Глубокая дорожка для ног ProTRAK®
• Structural Deep Leg Track (18ga. и 16ga.)
• Отклоняющая направляющая MaxTrak™ с прорезями

Приведенная ниже ссылка показывает более подробную информацию о каждой системе:

Системы направляющих глубокого отклонения ProTRAK

• По любым вопросам о системах направляющих отклонения обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.

Детали САПР Р БИМ Архитектурные спецификации АИА/СЕУ SustainabilityPRO

Документы

Каталог продукции ProSTUD®

Утверждения кода ProSTUD и стандарты производительности

Идентификация продукции ClarkDietrich

Сертификаты и стандарты качества

• AISI S100-16 Североамериканские технические условия на проектирование элементов конструкции CFS
• Североамериканский стандарт AISI S220-15 для каркаса CFS — ненесущие элементы
  • (Соответствует ASTM C645, но IBC заменен на AISI S220 в IBC 2015)
  • Раздел A4 Материал — химические и механические требования (ссылка на ASTM A1003/A1003M)
  • Раздел A5 Защита от коррозии (со ссылкой на ASTM A653/A653M)
  • Раздел C Установка — (ссылка на ASTM C754)
• AISI S202-15 Кодекс стандартной практики для холодногнутых стальных конструкционных каркасов
  • Раздел F3 Доставка, обработка и хранение материалов
• Стандартные методы испытаний ASTM E72 для проведения испытаний на прочность панелей для строительства зданий
• ASTM E90 Стандартный метод испытаний для лабораторных измерений потерь при передаче воздушного звука в строительных перегородках и элементах
• Стандартные методы испытаний ASTM E119 для испытаний строительных конструкций и материалов на огнестойкость
• IBC 2018 Международный строительный кодекс
• Intertek CCRR-0207 Ненесущий металлический каркас
• LA RR #26019 Город Лос-Анджелес Отчет об исследовании ProSTUD
• NYC OTRC ProSTUD Письмо об утверждении
• UL Design 263 «Испытания строительных конструкций и материалов на огнестойкость»
• Номер файла UL R26512 Полный список узлов конструкции ProSTUD и ProTRAK UL
• SDS для изделий из стального каркаса ASTM A1003 для внутреннего каркаса, наружного каркаса и зажимов/аксессуаров
• Патент США № 9,010,070 Каркасная система ProSTUD для гипсокартона

Технология Smart Edge™

Усовершенствование для производства стали, которую легче обрабатывать и которая снижает риск порезов и царапин.

Smart Edge — это запатентованная функция безопасности, которая теперь является стандартной для ведущей в отрасли системы каркаса для гипсокартона ProSTUD® от ClarkDietrich. Мы переработали края возвратных кромок шипов и края ножек направляющих, сделав их более гладкими и закругленными. Результатом является более простой в обращении продукт, который снижает риск порезов и царапин для монтажников, а также для других профессий, которые могут соприкасаться с каркасом.

Загрузки:

• Технический паспорт технологии Smart Edge™

Покрытие DiamondPlus®

Prostud® с покрытием clarkdietrich DiamondPlus®

В то время как стандартные шпильки G40 признаны многими в качестве отраслевого стандарта для внутренних стальных каркасов, ClarkDietrich также предлагает ProSTUD с покрытием DiamondPlus — следующее поколение высокопроизводительных кодовых — совместимые стальные каркасные системы.

Загрузки:

• DiamondPlus и G40: сравнительный лист солевого спрея
• Брошюра DiamondPlus
• Эквивалентные покрытия Белая книга
Инфографика
• DiamondPlus — шаги, которые мы предпринимаем для создания ProSTUD с помощью DiamondPlus

Что такое шпилька EQ для гипсокартона?

Безопасность жизнедеятельности — Характеристики системы — Соединения

Каркас из гипсокартона, эквивалентный толщине, должен соответствовать минимальным требованиям к характеристикам обычного каркаса из гипсокартона, как определено Ассоциацией производителей стальных каркасов (SFIA). ProSTUD®, популярный в отрасли продукт «EQ», использует технологию профилирования и производства стали, превосходя характеристики обычного каркаса из гипсокартона по допустимому моменту и прочности винтового соединения.

При сравнении систем каркаса из гипсокартона важно помнить о безопасности жизни, характеристиках системы и соединениях. Каркасная система ProSTUD для гипсокартона обеспечивает уверенность в выполнении всех трех важных функций, предоставляя правильный выбор продуктов и данных о продуктах для каждого применения.

Загрузки:

• Что такое эквивалентная (EQ) стойка для гипсокартона Информационная страница

Формы запроса на замену продукта

Чтобы упростить процесс запроса на замену продукта, когда продукты ClarkDietrich не указаны в архитектурной спецификации, выберите одну из форм CSI на нашей странице форм запроса на замену ClarkDietrich, чтобы упростить процедуру.

Для создания представлений о продуктах, которые будут прикреплены к этим формам, используйте систему представления продуктов ClarkDietrich SubmittalPro.

• Для отправки образцов продукции архитектору позвоните по телефону (800) 543-7140 и запросите образцы продукции ClarkDietrich.

Архитектурные спецификации

Спецификации ProSTUD® и ProTRAK®

• Полноразмерные спецификации ClarkDietrich’s MasterSpec с ProSTUD можно найти, нажав здесь.
• Для получения бесплатного обзора спецификаций свяжитесь с нашей группой проверки архитектурных спецификаций по телефону 330-978-3157 или напишите нам по электронной почте: [email protected].

ClarkDietrich SubmittalPro®

Самый быстрый способ найти информацию о продукте

Листы представления для точного продукта, который вы ищете, могут быть созданы с помощью системы представления продуктов ClarkDietrich SubmittalPro®.

Наиболее распространенные заявки ProSTUD можно найти ниже:



• По любым вопросам, связанным с созданием заявок на продукцию или использованием SubmittalPro, обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.
