Механизм раздвижных межкомнатных дверей: принцип работы на видео

Раздвижная конструкция в качестве межкомнатной двери не менее популярна, чем аналогичная в шкафах-купе. Причин этому множество.

Выбираем механизм на дверь

Чем привлекательна раздвижная система

• Экономия площади – дверная створка не распахивается, а скользит вдоль стены, соответственно, не требует свободной площади под открывание. Нужна некоторая площадь на стене, но организовать последнее намного проще, чем освободить место на полу.
• Монтаж – намного более простой, чем в случае распашной конструкции. К тому же работы по установке не затрагивают дверной проем и не сопровождаются столь кардинальными изменениями стен, как установка дверной коробки.

• Условия – для нормального функционирования раздвижной двери необходимо, чтобы стена, вдоль которой перемещается створка, была ровной. Если речь идет об однополозной системе, где створки перемещаются по верхней направляющей, а крепление производится на потолок, то это условие необязательно.
• Долговечность – створки при скольжении испытывают меньшую нагрузку и не подвергаются опасности ударов, как распашные. В итоге изделия служат дольше на 15%.

• Размещение – установить систему можно как на стену, так и на потолок, что позволяет использовать раздвижные двери в качестве межкомнатной перегородки тогда, когда стенная перегородка отсутствует. На фото – раздвижные двери с креплением на потолок.

Единственным значимым недостатком системы выступает более низкая по сравнению с распашной конструкцией звуко- и теплоизоляция.

Механизмы раздвижной системы

Конструкция состоит из дверного полотна – одной или двух створок, направляющей – верхней и/или нижней, а также роликов, посредством которых полотно перемещается.

Реализуется два варианта.

• Однополозный механизм – полотно двигается по верхней направляющей, нижняя отсутствует.
• Двухполозный – дверь перемещается по нижней направляющей, а верхняя поддерживает створку в вертикальном положении. Такой вариант рекомендуется для полотна, имеющего большой вес. На фото – двухполозная система.

Движение створки может быть организовано несколькими способами:

• вдоль стены;
• внутрь стены – вернее говоря, внутрь кассеты;
• с перекрыванием – двигающая створка перекрывает глухую.

Комплектация и вид направляющих для разных механизмов отличаются.

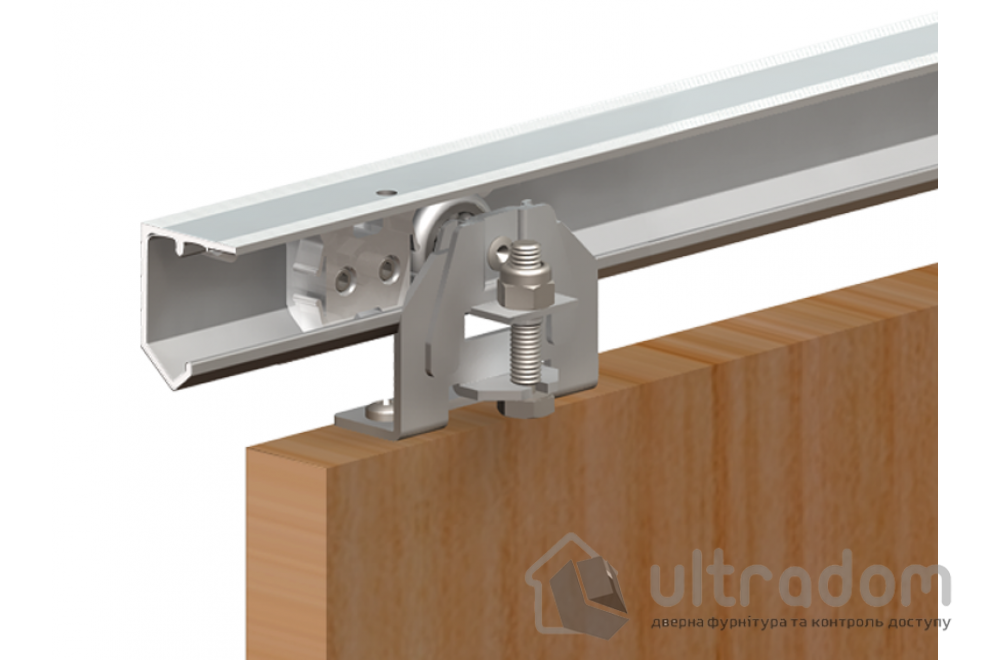

Конструкция с верхней направляющей

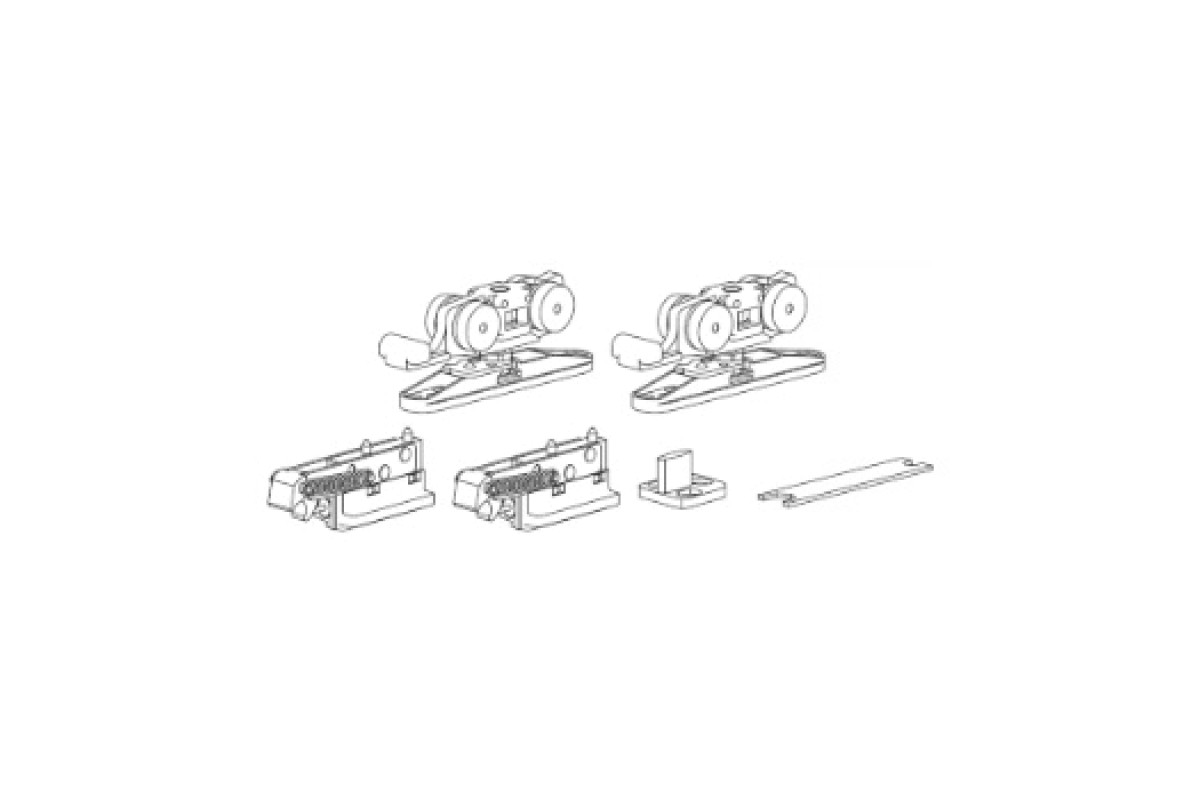

Комплектация механизма включает в себя следующие элементы.

• Верхний рельс – изготавливается из стали или алюминия (последний имеет меньший вес). Если предполагается одностворчатая конструкция или предусматривается движение только в одну сторону, то используется одинарная направляющая. Если створки должны заходить друг за друга – движение с перекрыванием, то направляющая должна быть двойной – телескопической.

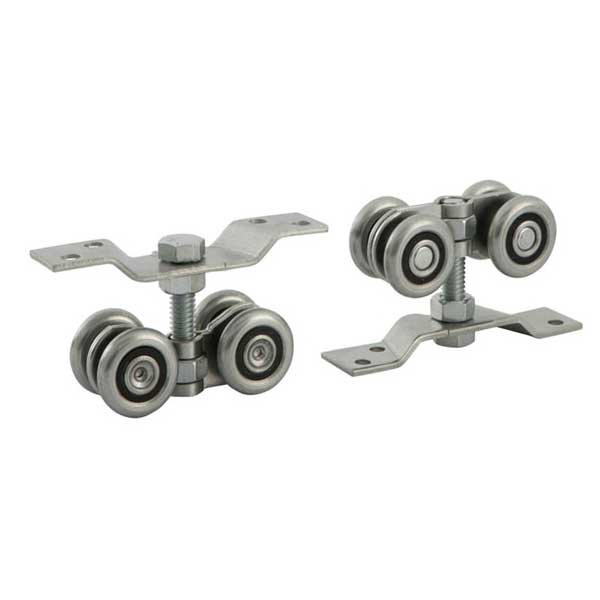

• Стальные каретки и ролики – двигающаяся часть механизма. Монтируются на верхнюю часть двери, и при установке вводятся в верхний профиль. Полотно висит на роликах.
• Стопоры – ограничивают движение створки при излишне резком открытии.
• Декоративная планка – элемент комплекта, закрывающий верхний рельс, предохраняет от попадания пыли.

Конструкция с двумя направляющими

Вариант считается более надежным, так как нагрузка от движения створок распределена более равномерно. Механизм состоит из двух направляющих рельсов и четырех роликовых подвесов.

• Нижняя направляющая – также может быть одинарной или с двумя рельсами, для свободного движения обеих створок. Крепится рельс в пол и во время эксплуатации рекомендуется периодически ее очищать.
• Верхняя – аналогична нижней. Тип, материал и отделка профиля должны совпадать.
• Каретки с роликами – 4 комплекта, устанавливаются на верхнюю и нижнюю часть двери.
• Стопоры крепятся к стене сверху, а ограничители внизу.
• Декоративная планка.

Установка межкомнатной раздвижной системы

Последовательность действий монтажа довольно проста, а благодаря стандартизированному механизму конструкции, легко осуществима.

1. К полу закрепляется нижний рельс таким образом, чтобы с одной стороны проема остался выступ в 5 см. Поверхность пола должна быть выровнена. В противном случае дверные створки могут самопроизвольно сдвигаться в одну сторону.
2. К нижней части дверного полотна закрепляются ролики. Механизм включает в себя регулировочные болты, с помощью которых позднее выполняется установка по вертикальности.
3. Полотно вставляется в паз нижней рельсы и по его высоте отмечается уровень верхней направляющей.
4. По разметке на стену крепится деревянный брус.
5. К брусу с нижней стороны фиксируется саморезами верхняя направляющая.
6. На верхнюю часть створки монтируются ролики.
7. Устанавливаются оба стопора, верхний рельс закрывается планкой.
8. Дверное полотно в наклонном положении заводится под декоративную планку, а затем вставляется в паз нижнего рельса. С помощью регулировочных болтов устанавливается зазор между стеной и створкой – 5–7 мм. На фото – межкомнатная дверь с креплением на стену.

На видео более подробно представлена сборка механизма раздвижной системы.

Смотрите также:

Межкомнатные раздвижные двери своими руками

Популярность межкомнатных раздвижных дверей обусловлена небольшой площадью, которая требуется для их установки. Чтобы максимально сэкономить на данной конструкции, необходимо знать технологию самостоятельного монтажа.

Механизм конструкции

Механизм раздвижных дверей

Раздвижная межкомнатная дверь отличается от распашной тем, что движется параллельно поверхности стены, либо скрывается в специально подготовленной нише в стене. Для осуществления скольжения используется специальный механизм, которые представляет собой направляющие рельсы, которые изготавливаются из стального или алюминиевого профиля.

Для того чтобы установить межкомнатные раздвижные двери, можно применить два наиболее распространенных вида механизмов, различных между собой методом фиксации подвижной части.

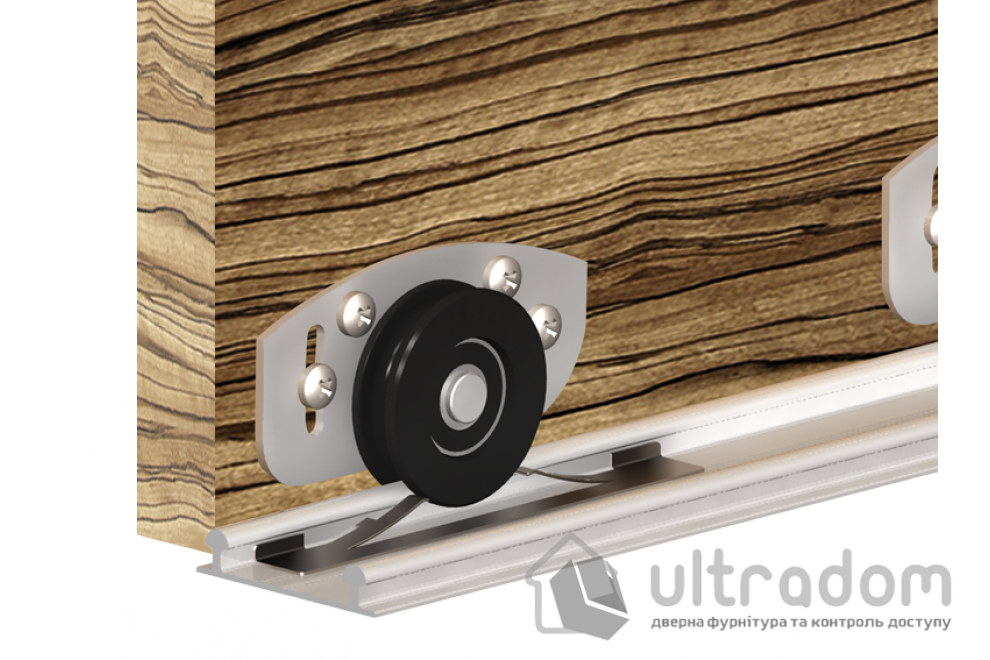

Нижняя направляющая

Первый вариант оснащен специальными роликами, которые устанавливаются на нижнюю кромку раздвижной конструкции, опираясь при передвижении на направляющий профиль, зафиксированный на поверхности пола. Данный способ устройства раздвижной двери довольно удобный, поскольку дает возможность использования нижней направляющей в роли небольшого порога. Направляющая наверху служит для фиксации полотна в дверном проеме.

Обратите внимание! Для того чтобы ограничить передвижение дверного полотна и предотвратить повреждение в случае резкого открытия и удара, устанавливаются специальные стопоры с амортизирующими накладками.

Раздвижной механизм без нижней направляющей

Второй крепежный способ заключается в фиксации дверного полотна на ролики, которые установлены на верхнюю кромку. В этом варианте отсутствуют направляющие снизу и, соответственно конструкция держится только на верхнем крепеже. Неоспоримым плюсам этого способа является отсутствие порога и полная свобода при выборе напольного покрытия.

Подготовка

Подготовка к установке двери

Прежде чем приступить к работе, вы должны определиться с механизмом для раздвижной конструкции, который оптимально подойдет для вашего жилища и будет соответствовать всем вашим пожеланиям, которые касаются надежности и функциональности. Стандартная комплектация механизма, который понадобится в процессе самостоятельной сборки, содержит в себе следующие элементы:

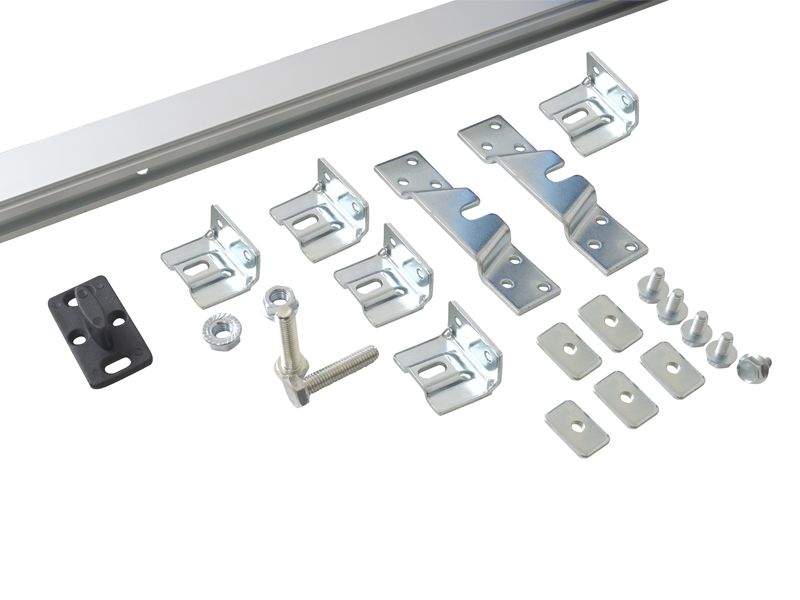

• Схема механизма раздвижной двери 2-х метровый профиль из алюминия;
• Подвесные и опорные ролики;
• Стопорные элементы;
• Специальный комплект для крепежа.

Среднестатистический современный раздвижной механизм может удерживать дверное полотно, весящее 100 кг, а благодаря защитному покрытию из силикона на роликах и специальным подшипникам вся конструкция работает бесшумно и надежно.

Кроме крепежного дверного механизма вам потребуется подходящее дверное полотно и брусок 4*4 см для монтажа верхней направляющей.

Обратите внимание! Качество и мягкость их скольжения полностью зависит от точности крепления механизма. Если в ходе работы вы отклонитесь от установленных параметров, в будущем эксплуатация будет затруднена — дверь будет заклинивать.

Первый вариант

Раздвижная система двери схема

Следует остановиться на одном варианте и более тщательно рассмотреть способ установки двери, при котором она не скрывается в обустроенной нише, а скользит по поверхности стены и имеет крепежную систему, расположенную внизу.

Закончив подготовку всех необходимых элементов, приступайте к фиксации нижней рельсы на поверхности пола.

При этом длина рельсы должна быть в два раза больше ширины дверного проема и один ее конец должен иметь 5-сантиметровый выступ от края проема. Чтобы проверить точность установки рельсы используйте строительный уровень (если полы в квартире имеют небольшой наклон, дверь может скатываться в определенную сторону).

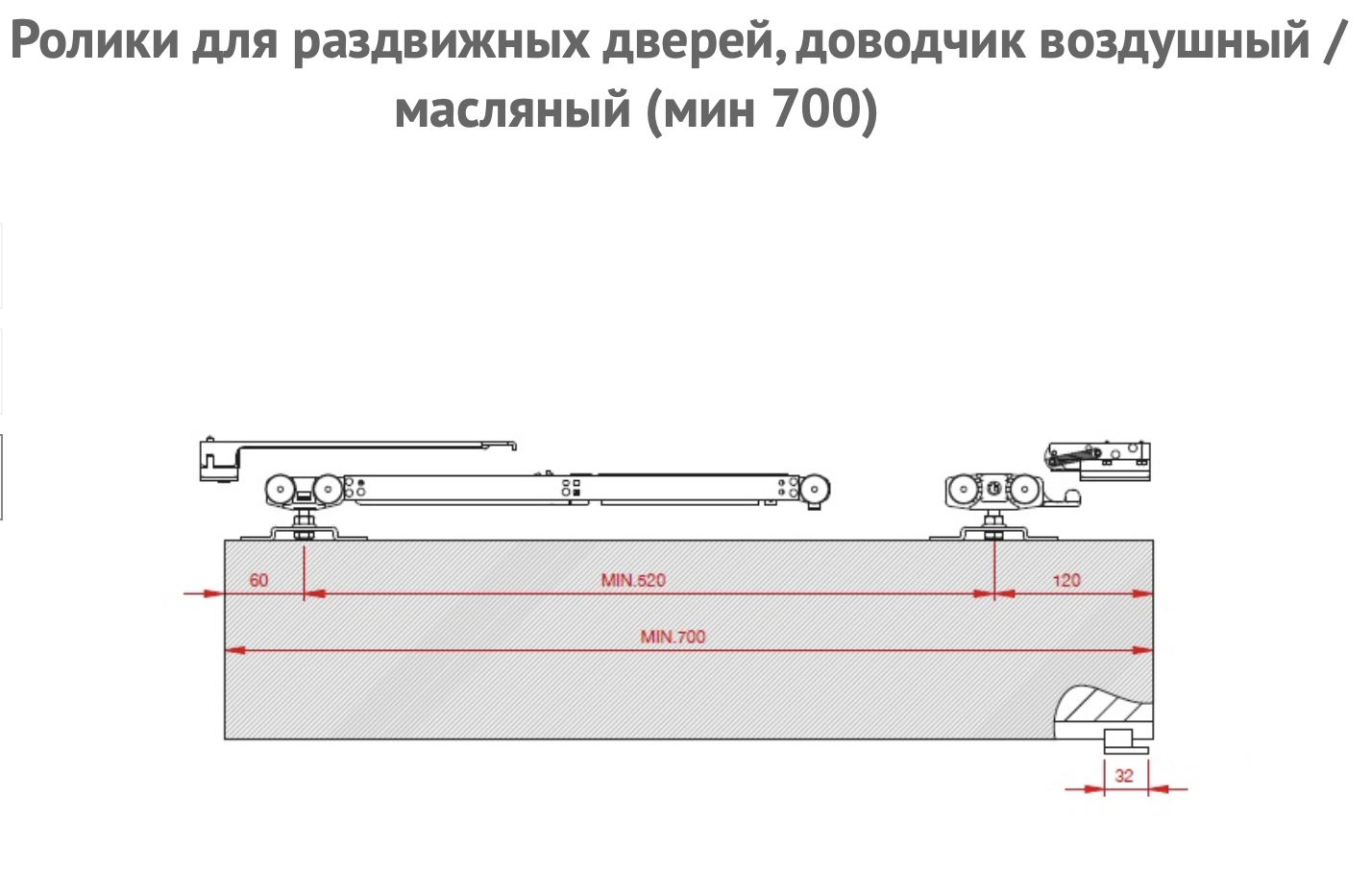

Схема роликового механизма

Затем, используя крепежный комплект от поставщика, прикрепите ролики к нижнему срезу двери и установите дверь на направляющую снизу. Эта пробная установка необходима для выполнения разметки того места, куда будет устанавливаться верхняя направляющая. Точность установки выверяется строительным уровнем. После этого закрепите направляющие к планке на месте нанесенной разметки, используя дюбеля или саморезы. Закончив с установкой верхней направляющей, прикрутите к ней два стопорных элемента с обеих сторон и закройте их специальной декоративной панелью из материала, подходящего под стиль полотна. Для крепежа панели также используются саморезы, а боковые стороны конструкции закрываются заглушками.

Завершающим этапом станет установка дверных роликов на верхние направляющие. Для этого немного наклоните дверь от плоскости передвижения и заведите верхнюю часть под декоративную панель. После этого приподнимите двери и установите нижние ролики в направляющие, расположенные на поверхности пола.

Второй способ

Установка роликового механизма

Монтажные работы по второму методу крепежа отличаются отсутствием нижней направляющей. То есть вся нагрузка распределяется по роликам, расположенным в верхней направляющей. Если же вы хотите, чтобы раздвижная межкомнатная дверь пряталась при открытии, вам потребуется заняться изготовлением специальной гипсокартонной ниши на поверхности стены, смежной с дверным полотном.

После завершения всего монтажного процесса необходимо удостовериться в четкой работе роликов, легком и плавном перемещении дверного полотна без применения особых усилий. Это проверить очень просто: несколько раз откройте и закройте дверь. Если дверь скользит мягко, не издавая при этом посторонних звуков, можно говорить о том, что вы успешно справились с поставленной задачей и можете наслаждаться новой конструкцией.

Видео

Посмотрите следующее видео для более подробного изучения вопроса установки дверей:

Установка раздвижных дверей

Преимущества и недостатки

Раздвижные двери позволяют найти выход из ситуации, когда каждый квадратный метр значим, это особенно актуально для малометражных квартир, где распашная дверь создает лишнюю головную боль. Благодаря разнообразию материалов и механизмов таких дверей, открывается новая возможность гармонично вписать и дополнить ими интерьер квартиры. Простота, практичность, эстетичность и оригинальность раздвижных дверей делает их популярными.

Решит ли установка раздвижной двери проблему или же создаст новую? Для ответа на поставленный вопрос необходимо взвесить все за и против.

Преимущества:

• Простой монтаж

• Экономия пространства

• Бесшумность

• Безопасность

• Большой выбор материала

• Покрытие дверного проема любой длинны

• Не закрывается при сквозняке

• Дополняет интерьер

Современные системы крепежа позволяют с легкостью открыть раздвижную дверь, особенно это актуально, если в помещении есть ребенок.

Недостатки:

• Низкая шумоизоляция

• Высокая цена

• Трудности при встраивании замка

• Невозможность монтажа розеток на месте открытия двери (актуально при монтаже дверей-купе)

Материалы раздвижных дверей в комнату

Для изготовления раздвижной двери подходят любые материалы.

Самыми распространенными являются:

Механизм раздвижных дверей

Принцип действия всех раздвижных дверей в комнате одинаков: дверное полотно при помощи роликового механизма перемещается по направляющей. Направляющая может быть одна верхняя (тогда это беспороговые двери), одна нижняя или комбинированный вариант, сочетающий обе.

Механизмы раздвижных межкомнатных дверей способны удерживать вес дверного полотна до 100 кг. При усилении конструкции эту планку возможно поднять до 200 кг.

Раздвижные двери делятся на несколько видов:

Складные двери (гармошки)

Многосекционные двери, как правило от 4-х до 7-и секций, такие двери складываются, как гармошка и устанавливаются в проеме.

Двери-пеналы

Этот вид дверей открывается внутрь стенной ниши. Самый сложный и дорогой способ монтажа, но имеющий свои преимущества. Выглядит аккуратнее и позволяет устанавливать выключатели, предметы интерьера на стену около двери.

Двери-купе

Самый распространенный вид раздвижных дверей. Прост в монтаже, относительно дешев. Дверь в таком случае перемещается снаружи стены.

Этапы установки раздвижной двери

Так как процесс установки зависит от выбранного способа монтажа (вида двери), количества створок и материала двери, то краткое описание этапов будет применимо к дверям-купе.

В данной статье приведены лишь предстоящие этапы, если же вам необходимо самостоятельно установить дверь-купе, то следует ознакомиться с подробной инструкцией «Межкомнатные двери купе своими руками».

Установка раздвижных дверей:

1. Разметка

2. Крепление направляющих по размеченной линии

3. Сбор роликовой каретки

4. Заведение собранной каретки в направляющую

5. Крепление скоб на верхний торец двери (их количество зависит от числа роликов)

6. Крепление двери к кареткам (дверь просто прикручивается к крепежным болтам кареток)

7. Установка фурнитуры (ручки, декор, ограничители)

Видео по установке раздвижных дверей

Для лучшего понимания процесса монтажа раздвижных дверей, рекомендуется посмотреть видео-ролики.

В этом ролике поэтапно и наглядно показан монтаж раздвижных межкомнатных дверей. Видео описывает процесс установки одностворчатой двери вида «купе».

Исчерпывающая видео-инструкция об установке двустворчатой раздвижной двери:

Больше информации

Задать вопрос

как выбрать модели для компланарной подвесной системы раздвижения межкомнатных дверей

Раздвижные двери – это очень удобная и компактная конструкция, которая прекрасно подходит не только для разделения межкомнатного пространства, но и для зонирования помещений. Это универсальный современный вариант, который пользуется огромной популярностью. Выбирая раздвижные двери, важно знать, какие у них бывают механизмы и как они работают.

Виды

Раздвижные межкомнатные двери в зависимости от своей конструкции разделяются на определённые виды. Так, бывают:

Рельсовые с разным количеством створок

Это могут быть конструкции с рельсой сверху или снизу, могут быть и двурельсовые модели. Самыми популярными являются изделия на одной верхней рельсе. Они смотрятся очень изящно и необычно. Такие двери могут быть и одностворчатые, и двустворчатые. Все зависит от ширины прохода, в который они устанавливаются.

Радиусные

Такие двери являются довольно необычными и полностью преображают интерьер любой комнаты. Они являются довольно массивными. Все такие конструкции имеют форму полукруга. Как правило, их изготавливают из закалённого стекла толщиной не менее 8 мм. Такая конструкция также предполагает наличие рельсового механизма. Это разновидность двери прекрасно подходит для зонирования.

«Гармошка»

Это модели, которые складываются вбок и каждая створка собирается по типу зигзага. Каждая секция такой двери накладывается друг на друга поочерёдно и дверь очень компактно складывается. Конструкция смотрится очень лёгкой и обычно имеет яркий дизайн. Их можно устанавливать в любые проходы.

Откатные

Такой механизм предполагает при движении двери сдвиг полотна внутрь и в сторону. К такой разновидности относится дверь-купе. В этом случае на прилегающей к входу стене имеется специальный каркас, в котором располагается створка в тот момент, когда вы открываете дверь. Кроме того, такие модели могут иметь специально отведённые места в стене, в которой данная конструкция прячется.

Комбинированные

Это очень необычные модели, которые предполагают соединение сразу двух конструкций дверей: раздвижной и распашной. Такая разновидность прекрасно подходит для установки в гостиную и пользуется большой популярностью, поскольку является очень удобной.

Принцип работы

Большинство моделей имеют механизмы с направляющими. Дверное полотно обычно представлено в виде одной или двух створок, но есть и модели с большим количеством створок. Полотно перемещается по направляющим, расположенным сверху и снизу на специальных роликах. Так, бывают модели с однополозным типом передвижения, при котором нижние направляющие полностью отсутствуют, а полотно двигается по верхней.

Двухполозный тип – когда дверь передвигается по нижней рельсе, а сверху она придерживается упором для обеспечения идеального вертикального положения. Такой принцип работы имеют конструкции с большим весом.

Принцип движения створки может быть разным. Она может двигаться вдоль стены, как бы накладываясь на неё. Вторым вариантом является движение внутрь стены. Правильно будет сказать, что дверные створки прячутся не внутри стены, а внутри кассеты, расположенной там.

Ещё одним вариантом является движение с перекрыванием, когда одна подвижная створка перекрывает основную глухую, стоящую без движения. Этот вариант является самым простым, но не очень удобным, он совершено не подходит для узких проходов.

Варианты конструкций и их характеристики

Конструкции дверей могут быть разнообразными. Так, бывают следующие типы:

Синхронный

Этот вариант отличается тем, что позволяет в одно время открыть сразу две створки. В этом случае дверное полотно разделяется надвое и раскрывается в разные стороны вдоль стены. Как правило, для этого используют более лёгкие материалы, поскольку в целом конструкция не выдержит тяжёлое дверное полотно. В конструкцию входят ролики, направляющие, трос, зацепа, а также специальные приспособления для крепежа. Это довольно сложный, но в целом надёжный механизм. Самостоятельно установить такую дверь будет довольно сложно, поэтому монтаж чаще всего доверяют только профессионалам.

Телескопический

Этот вариант конструкции подходит для монтажа в том случае, если в раздвижную систему входит не менее двух дверей. Как правило, это две-три створки, которые при открытии передвигаются в одну сторону. Двери закрепляются специальным синхронизатором и размещаются не на одной направляющей, а на двух разных, параллельных. Таким образом, створки также синхронно раздвигаются, но одна основная створка тянет все последующие. Эта конструкция закрепляется либо в верхней части дверного прохода, либо в нижней с помощью алюминиевого профиля. Именно по ним двигаются створки с помощью опорных кареток.

Как правило, в этой конструкции используются прорезиненные ролики, которые позволяют конструкции двигаться очень плавно и бесшумно.

Невидимый

Это очень удобный механизм скрытого типа, который прячется за специально предназначенной фальшивой панелью. По-другому такую конструкцию называют купейной. Для её монтажа не используется порог. Этот механизм закрепляется на верхнюю часть двери.

Особенностью невидимого механизма является то, что его установка возможна лишь в случае, если изначально при строительстве для него было предусмотрено место внутри стены.

Если же толщины стены будет недостаточно для того, чтобы спрятать в ней раздвижные двери, то для этого можно использовать специальный пенал. Таким образом, этот показатель можно увеличить на размер пенала. Невидимый механизм используют только в случае, если дверь не стеклянная. Такое дверное полотно в данном случае использовать недопустимо.

Подвесной

Такой механизм по-другому называют Standart. Он представляет собой конструкцию без порога, на которой также нет нижней направляющей. Дверь раздвигается только по верхней рельсе. Сама по себе конструкция имеет открытый тип и сдвигается в сторону вдоль стены. Подвесные двери передвижного типа можно легко установить своими руками.

Амбарный

Механизм данного типа чаще всего изготавливают из стали. Такая конструкция относится к открытому типу и включает в себя стальную направляющую, ролики и дверное полотно. Данный механизм чаще всего приобретают для довольно просторных проходов. Амбарный механизм отличается бесшумностью и плавностью хода. Как правило, данное качество обеспечивают надёжные подшипники. Зачастую этот механизм дополняют специальным доводчиком.

Трамвайный

Этот вариант конструкции имеет ролики не снизу, а сверху. То есть направляющие чаще всего располагаются сверху, а дверная конструкция крепится к ним с помощью специальных элементов и передвигается по ней при помощи специальных роликов, которые катятся лишь по верхней части данного полоза. Такой механизм прекрасно подходит для оформления квартиры или дома в ретро стиле.

Запорный

Такая раздвижная конструкция предполагает наличие дополнительной фурнитуры в виде замка или замочной личины. Защёлка или замок монтируются в запорный механизм, который будет срабатывать в момент нажатия рычага. Запорный механизм может быть иной. Для этого часто используют кнопки, которые в один момент способны заблокировать движение двери. Так можно закрыть её и запереть или открыть и зафиксировать в удобном для вас положении. Запорный механизм устанавливают в любых дверных полотнах. Такие конструкции могут быть с фиксатором, под ключ или магнитные.

Системы раздвижения

Также существуют различные вариации систем раздвижения.

Компланарные

Такая система предполагает наличие отдельного полоза для каждого дверного полотна. Таким образом, когда вы открываете данную конструкцию, каждая половинка наезжает а другую поверх неё. Чаще всего в этом случае используются модели с двумя дверными полотнами. Но если полотна три, то система раздвижения становится трехполозной.

Альтернативным вариантом компланарной системы раздвижения является установка центральной секции на отдельный полоз, а двух крайних на один общий. Таким образом, сразу две секции открыть не удастся, поскольку два дверных полотна, расположенных на одном полозе, не дадут это сделать. В закрытом виде они имеют ступенчатую конструкцию открытого типа. Одна часть направляющей всегда будет на виду.

Дверные полотна устанавливаются в отдельных полозьях чаще, чем в общих. Такой вариант подходит и для двух, и для трёх дверных полотен. Таким образом, когда двери закрываются, они выстраиваются в одну линию и закрывают направляющие. Для этого систему раздвижения дополняют специальными кронштейнами с ходовым механизмом. Такая дверь чем-то напоминает купе, но при открытии полотно немного сдвигается вперёд и в сторону, чем отличается от двери-купе. Закрывая дверь, полотна ставят на свои места и система-лесенка становится незаметной.

Компланарная система раздвижения отличается тем, что является комбинацией сразу нескольких видов механизма.

Это очень удобная и универсальная конструкция.

Fast

Эта система, механизм которой основан на опорах. Она не имеет каркаса и для неё также необходимы направляющие. Как правило, это могут быть одинарные или двойные конструкции. В качестве материала для направляющих раздвижных систем этого типа используют как металл, так и пластик. Но сами направляющие обычно очень узкие, поэтому они позволяют экономить пространство в помещении. Для установки такой двери не требуется фрезеровки.

Ghost, или скрытая

Данная конструкция и вся дверная фурнитура совершенно закрыты от посторонних глаз. Направляющие не видно ни над, ни под проёмом. Чаще всего она всё же располагается сверху, но является очень незаметной, тем самым расширяя пространство. Есть очень удобные скрытые модели, в которых направляющие расположены не в дверной коробке, а непосредственно внутри двери. Таким образом, на стену монтируется только крепление и ролики. Так система раздвижения становится совершенно невидимой, и при виде её даже складывается ощущение, что дверь буквально парит в воздухе. Такие модели дверей и системы раздвижения прекрасно подходят для более современных по стилю интерьеров, поскольку смотрятся очень необычно и изящно.

Aristo, или поворотная

Она характеризуется тем, что работает от поворотного механизма. Как правило, для её создания используют алюминиевые профили и другие комплектующие из этого же материала. Это одна из самых надёжных и прочных систем раздвижения, которая при этом позволяет экономить площадь помещения. Она довольно проста в установке и в работе.

Преимущества и недостатки

Огромным преимуществом любой раздвижной конструкции является ее компактность. Она позволяет уменьшать дверной проём и делает его более лёгким. Также она способна сделать проход более широким и высоким, особенно это касается подвесных моделей. Раздвижная конструкция не требует распаха, поэтому вы сможете обставить комнату, в которую ведёт дверь на своё усмотрение, не учитывая конструкцию двери.

Большим преимуществом также является то, что такая дверь двигается очень плавно и бесшумно. Она не разбудит домочадцев лишними хлопками и прочими громкими звуками. Кроме того, раздвижной механизм двери предотвращает возможность прихлопывания хвостов животных или пальцев рук детей, поскольку дверь закрывается очень плавно.

Отдельно следует отметить преимущества компланарных систем раздвижных дверей. Это механизм сводит к минимуму появление лишних зазоров, чего не скажешь о других дверях. Так обеспечивается не только должный уровень шумоизоляции, но и вся конструкция в закрытом виде создаёт ощущение единства. Ещё одним достоинством компланарной системы, как и других типов закрытых конструкций является то, что направляющие полозья закрыты от посторонних глаз. Кроме того, поскольку они находятся внутри конструкции, на них не скапливается пыль и грязь, поэтому за конструкцией становится довольно легко ухаживать.

Компланарная система имеет массу преимуществ перед дверями купе, поскольку проход полностью освобождается и дверь занимает гораздо меньше места. То же самое можно сказать и о моделях – «гармошках», поскольку они компактно собираются около дверного косяка при открывании.

Механизм раздвижных дверей имеет различные фиксаторы, что является его несомненным плюсом. Так вы сможете зафиксировать дверь в полностью открытом, полуоткрытом или закрытом положении и можете подстроиться и облегчить себе проход. Кроме того, такой механизм и данная функция позволяет предотвратить захлопывание дверей в неподходящий момент.

Ещё одним преимуществом раздвижных дверей является то, что они не требуют небольшого пространства и их может установить практически каждый. Это касается наиболее простых механизмов, таких, как купе или гармошка. Кроме того, большим преимуществом является внешний вид таких изделий. Они смотрятся более интересно по сравнению с классическими распашными дверями. Существует больше возможностей для дизайна и выбора разных типов механизма.

Но такие двери имеют ряд недостатков. Так, некоторые системы, такие, как компланарные, имеют ограничения в размерах дверного прохода.

Они являются приемлемыми только в случае, если ширина дверного полотна от 150 до 300 см. Если ширина дверного проёма больше или меньше, то тогда установка будет невозможна. Данные системы также предполагают наличие ограничений по весу. Дверь должна весить не более 55 кг, иначе механизм может не выдержать. То же самое относится и к подвесным раздвижным дверям.

Недостатком практически всех раздвижных дверей и их механизмов является то, что они не могут обеспечить должный уровень шумоизоляции. Это обусловлено тем, что система раздвижения не является полностью герметичной, в чем она очень уступает распашным конструкциям. Этот недостаток вызван тем, что в конструкцию входит много составных элементов и между ними есть зазоры. Именно поэтому раздвижные двери очень редко используют для установки на кухне или в ванной комнате. Они легко пропускают запахи, лишний шум и могут отвлекать других домочадцев.

В шумные помещения для встречи гостей такие двери лучше не устанавливать, поскольку звуки в любом случае будут проникать. Из-за низкой герметичности механизм раздвижных дверей не позволяет обеспечивать и должную теплоизоляцию, поскольку холодные потоки воздуха могут проникать из одного помещения в другое, образуя сквозняки.

Ещё одним недостатком является высокая стоимость таких конструкций по сравнению с классическими распашными. Сам по себе этот механизм является не очень надёжным и требует особого ухода. Его необходимо смазывать и периодически проверять.

Распашные двери более прочные к внешним воздействиям, по сравнению с раздвижными. С защитной функцией раздвижные модели не справляются. Кроме того, некоторые механизмы могут заедать, особенно это касается скрытых типов, которые прячутся внутри стены.

Таким образом, для исправления этого недостатка вам, возможно, даже придётся разбирать стену, что сложно и проблематично.

Как выбрать?

Для лёгких дверных полотен больше подходят навесные синхронные механизмы. Это обусловлено сложной конструкцией и в первом случае наличием верхней направляющей, а во втором – наличием нескольких параллельных направляющих. Для них также прекрасно подойдут пластиковые конструкции. Для дверей – «гармошек» часто используют тканевые элементы.

Самой универсальной является дверь из ДСП. Такой материал отличается лёгкостью и практичностью, к тому же он стоит довольно недорого. Наравне с ними идут универсальные модели из МДФ, которые также подходят к любому механизму двери. Такие модели часто обклеивают шпоном или украшают резьбой путём фрезерования.

Для многих механизмов раздвижных дверей важным требованием к полотнам является наличие абсолютно одинаковых по размеру створок. То есть они должны быть равными и в длину, и в ширину.

Это относится как к компланарным моделям, так и к гармошкам, синхронным моделям и дверям-купе. Телескопические конструкции скрытого типа совершенно не подходят для использования стеклянных дверей.

Для пеналов можно подобрать даже тяжёлые модели из дерева. Для складных зеркальных дверей можно использовать купейный механизм. Для лёгких дверных конструкций можно использовать практически любой тип механизма. В этом случае можно выбрать телескопический, скрытый, синхронный механизм, а также поворотные или радиусные изделия. Для моделей с двумя створками больше всего подходит механизм типа купе.

При выборе механизма для раздвижных дверей большое внимание необходимо уделить материалам, из которых он изготовлен. Лучше, если он будет металлическим, даже если дверной короб деревянный. При выборе старайтесь не экономить на покупке таких дверей. В противном случае конструкция прослужит вам очень недолго.

Большое внимание уделяется роликовой системе. Особенно это касается момента установки, поскольку перекос или неполный комплект составных частей и направляющих может привести к поломке всей конструкции. При выборе опирайтесь также и на допустимые материалы для конкретного механизма, а также на вес самой конструкции. Если механизм является не слишком надёжным, то лучше отдавать предпочтение лёгким материалам для двери. Выбирая механизм, старайтесь также учитывать и размер дверного проёма, и самого полотна.

Обзоры на некоторые механизмы для раздвижных дверей смотрите в следующем видео.

Как сделать раздвижную дверь самому

Существуют разные системы открывания дверей, одна из наиболее удобных является раздвижной. Такая система способна сэкономить место в помещении, так как не требует большой площади для открывания, может хорошо вписаться в любой интерьер. Изготовление раздвижных дверей своими руками – интересное занятие, способное сэкономить средства на покупке готового изделия.

Преимущества раздвижной конструкции

• Раздвижные двери имеют множество преимуществ, основным является способность экономить пространство.
• Монтаж такой двери не вызывает сложностей даже у новичка, он не требует иметь при себе сложный инструмент или обладать особыми знаниями.
• Установка такой двери отнимет намного меньше времени, чем монтаж обычной; коробку для нее собрать значительно проще.
• Создать раздвижные двери своими руками можно, закупив подходящую фурнитуру и любые дверные полотна, которые пришлись вам по вкусу.



С чего начинать работу?

Прежде чем покупать строительные материалы, фурнитуру, инструменты, потребуется вооружиться обычной рулеткой. С ее помощью нужно измерить ширину и высоту дверного проема. Если дверь уже есть, можно измерить ее. Стоит заметить, что обычную дверь на петлях вполне можно превратить в раздвижную конструкцию, использовав старое полотно от нее.

Размеры стандартного дверного полотна обычно следующие: высота – 2 метра, ширина – 80 см, реже встречаются полотна 60 или 70 см, иногда можно встретить нестандартную дверь 90 см.

Основным элементом, необходимым для создания такой двери, является раздвижной механизм. Изобретать его совершенно необязательно: приобрести готовую конструкцию можно в любом магазине, где продают дверные полотна и фурнитуру для них.

Следует знать: при подборе раздвижного механизма необходимо точно знать длину двери (например, 80 см). Длина механизма должна превышать ее в два раза. Ничего страшного, если вы купите более длинный механизм – его можно легко укоротить, а вот с коротким изделием могут возникнуть проблемы. Удлинить его будет нельзя, а при недостаточной длине двери не будут открываться до конца.

Механизмы для раздвижных дверей своими руками установить можно любые. Если требуется, чтобы дверь не открывалась просто от толчка, можно установить на нее ручки со специальным замком. Такое устройство может пригодиться, если вы хотите, чтобы дверь можно было запереть или чтобы ее не могли открыть животные и дети.

При помощи указанных механизмов любое дверное полотно может превратиться в раздвижную дверь. Для более эстетичного вида конструкции можно сделать новую дверную коробку, специально обустроенную именно для раздвижной конструкции.

Что требуется для создания коробки на дверь?

Покупать коробку для дверного полотна вовсе не обязательно. Достаточно приобрести следующие материалы для того, чтобы собрать ее самостоятельно. Вам потребуется:

• 5 метров рейки; толщина выбирается в соответствии с толщиной простенка в дверном проеме.
• Наличники
• Планка, применяемая для сокрытия механизма открывания от глаз.
• Само дверное полотно. Можно использовать как новое, так и ранее стоявшее.

Новое полотно не будет иметь следов от установки стандартных креплений, поэтому смотреться будет привлекательнее.

Фурнитура для раздвижных дверей своими руками обойдется значительно дешевле, чем покупать уже готовую дверь в собранном виде. Это касается даже самой дорогой фурнитуры: установка не требует нанимать специалистов, так как справиться с ней под силу любителю.

Приготовления для сборки дверей

Для того чтобы подготовить дверное полотно, вам потребуются следующие инструменты:

• Ручной фрезер; если его нет, можно обойтись инструментами, приведенными ниже.
•  Стамеска.
•  Болгарка.
•  Дрель.

Для проведения работ годится любой инструмент, но при наличии ручного фрезера работа проходит быстрее и точнее. Подготовка полотна включает следующие пункты:

• Начинать работу требуется с нижнего торца полотна двери. Четко посередине потребуется прорезать ровный паз, глубина которого должна быть 3 мм. Это углубление нужно для того, чтобы могла работать нижняя направляющая. Она будет служить для двери в качестве упора, что не позволит в процессе эксплуатации раскачиваться полотну. Прорезать паз можно при помощи ручного фрезера или болгарки, на которую будет установлен специальный круг для работы с деревом: он должен иметь мелкий зуб.
• В комплекте раздвижного механизма находятся ролики, скобы. Их нужно соединить друг с другом. Это сделать легко с помощью гаек. Элементы имеют специальные отверстия для соединения.
• После фиксации элементы нужно приставить к верхней части дверного полотна с торцевой стороны. Прикручивать их сразу не нужно: потребуется обвести контуры, затем измерить толщину металла, из которого изготовлены элементы, и сделать пазы, равные этой толщине.
• После этого можно прикрутить ролики к полотну.
• Изготовление раздвижных дверей можно немного упростить, не врезая скобы в саму дверь. Ролики можно просто прикрутить к ней. Это отразится на внешних характеристиках будущей двери, однако если у вас мало опыта, а в руках только стамеска и молоток, пазы под ролики лучше не делать вовсе.
• После того как механизм почти готов, можно переходить к монтажу дверного замка. Этот элемент конструкции необязателен, ставится исключительно по личному усмотрению.
• Будет удобно пользоваться конструкцией, если вы установите ручки. Если поставить обычные, дверь будет открываться не до конца, биться ручками о дверной проем. Для того чтобы избежать этого, потребуется врезать специальный комплект ручек. Для них делают пазы с двух сторон, затем просверливают сквозное отверстие. Контур для ручек потребуется обозначить заранее. Удобнее всего вырезать места для них при помощи электролобзика.

 Установка раздвижного механизма

Схема раздвижных дверей, как можно заметить, не имеет большой сложности. После того как полотно будет готово к установке, можно переходить к дальнейшим действиям.

Перед тем как вы сможете установить полотно в дверной проем, вам потребуется смонтировать механизм открывания двери. Для этого нужно правильно закрепить направляющий профиль: он должен располагаться строго горизонтально. При его установке необходимо пользоваться уровнем; направляющая ставится на пол. Если он неровный, придется провести работы по выравниванию поверхности. Если профиль будет кривым, дверь не сможет легко открыться, если уклон большой, возможно, полотно вообще не сможет перемещаться по направляющей.

Особенности монтажа направляющей

Направляющие для раздвижных дверей своими руками должны устанавливаться в соответствии с некоторыми правилами, в противном случае нельзя ожидать от конструкции правильной работы.

• Проследите за тем, чтобы край направляющей выступал на 50 мм с одной стороны проема. С той стороны, куда будет откатываться дверь, профиль выступать не должен. Его длина должна четко совпасть с размерами дверного полотна. Если механизм слишком длинный, его всегда можно укоротить болгаркой.
• Необходимо правильно рассчитать высоту, на которую будет поднят дверной механизм. Рассчитать ее можно, учитывая следующие факторы: зазор под дверью, получившаяся высота полотна с учетом уже установленных на него роликов (зазор может составлять от 10 до 20 мм, он зависит от того, насколько ровный пол).

Перед тем как сделать раздвижные двери своими руками, стоит проверить, насколько ровные у вас стены. Если они слишком кривые, придется решать и эту проблему. На ровную стену направляющую прикрепить легко, для этого потребуется всего лишь просверлить в стене отверстия под нее. Если стены очень кривые, можно использовать деревянную рейку; придется несколько отодвинуть направляющую от стены.

Для того чтобы поставить готовое полотно с роликами на направляющую, потребуется завести ролики сбоку. После установки полотна на дверь ставят специальный упор, не позволяющий ей отойти в бок. Для этого упора в полотне снизу и пропиливали специальный паз.

Чтобы внутренние направляющие не вылетали, их нужно закрепить саморезами. Для этого потребуется открыть дверь полностью. Закрепите первым делом подушку из резины: она используется в качестве ограничителя, затем в нижний паз полотна потребуется завести упор. Его крепят при помощи дюбелей. После этого можно закрыть дверь, закрепить нижний упор окончательно. Если посмотреть видео, будет понятнее, как самому сделать раздвижные двери.

Для того чтобы установка была завершенной, необходимо установить наличники дверей и планку, которая будет закрывать механизм открывания. Ее крепят к закрепленной на стене рейке. Щели можно закрыть монтажной пеной или герметиком.

Зная, как сделать раздвижные двери, вы можете не только существенно сэкономить на материалах, но и создать уникальный дизайн помещения. Для этого можно использовать любые полотна, которые продают в магазинах или старые двери, висевшие на петлях.

Видео:

Видео:

Механизм для раздвижных дверей: виды, их назначение и критерии выбора

Оглавление:
Механизм для раздвижных дверей: подвесные системы
Раздвижной механизм для дверей купе: его отличия и особенности
Раздвижная система для стеклянных дверей: что собой представляет
Как выбрать раздвижную дверную систему: несколько советов

Как ни крути, а если столкнулись с нехваткой свободного места в квартире, то придется предпринимать какие-то действия, позволяющие высвободить хотя бы малую часть полезной площади помещений. Способов сделать это достаточно много, но самый простой из них – это заменить распашные двери раздвижными, тем более что сделать это достаточно просто своими руками. Можно даже сказать больше – старые распашные двери с легкостью превращаются в раздвижные. Все, что для этого нужно, это немного теории и механизм для раздвижных дверей, о котором пойдет речь в этой статье. Вместе с сайтом dveridoma.net мы разберемся с его разновидностями, назначением и основными критериями выбора.

Механизм для раздвижных дверей фото

Механизм для раздвижных дверей: подвесные системы

Это наиболее распространенный вид раздвижных систем для межкомнатных дверей. Его отличительная особенность – это мощная направляющая прямоугольного сечения, в задачи которой входит не только быть основанием для скользящих роликов. По сути, на нее возлагается вся нагрузка от дверного полотна, а также воздействия на него, связанные с открыванием и закрыванием дверей – она просто не может быть слабой. Этот момент нужно обязательно взять на заметку, решая вопрос выбора раздвижного механизма.

Преимуществ у такой системы раздвижных дверей не так уж и много – если сравнивать с другими подобными механизмами, то ее выделяет исключительно невысокая стоимость. Других преимуществ, кроме, пожалуй, еще и простой установки, выделить достаточно сложно. Что касается недостатков, которыми обладают подвесные системы для раздвижных дверей, то их масса и перечислять все не имеет смысла. Из основных минусов можно отметить частое заклинивание, связанное с использованием вместо нижней направляющей упора и постоянное расшатывание вперед и назад, виной чему является все тот же нижний упор. Вообще эти два описанных выше негативных фактора в значительной мере сокращают срок службы механизма – постоянные воздействия на двери и, соответственно, на сам механизм, приводят либо к его перекосу, либо вообще к поломке.

Раздвижные системы для межкомнатных дверей фото

Данный тип дверной раздвижной системы предназначен исключительно для стандартных дверных полотен, толщина которых не меньше 35мм. Попытка установить его на более тонкое дверное полотно приведет к очень маленькому сроку эксплуатации дверей, причем пострадает не сам механизм, а полотно!

Раздвижной механизм для дверей купе: его отличия и особенности

Отличия между этой системой раздвижных дверей и предыдущей, несмотря на схожее назначение, довольно существенные, и самое главное из них заключается в том, что вся нагрузка от полотен ложится не на верхнюю направляющую, а на нижнюю. Именно в этом и заключается основное ее преимущество, которое гарантирует и более высокие показатели надежности в эксплуатации. Среди достоинств подобных раздвижных систем можно отметить следующие моменты.

1. Надежность и долговечность – этот момент вне конкуренции и обеспечивается он конструктивными особенностями механизма. Двери, установленные с его помощью, не шатаются, их не заклинивает и, как результат, их скольжение происходит более плавно.
2. Раздвижная система для дверей купе позволяет установить двери меньшей толщины – при ее правильном выборе на ролики и направляющие можно посадить полотна толщиной в сантиметр, а на некоторые системы и того тоньше. Это означает только то, что сами по себе двери могут быть легкими, что, опять-таки, благоприятно сказывается на долговечной эксплуатации раздвижных дверей в целом.

   Механизм для дверей купе раздвижной фото

Что касается недостатков подобных систем для раздвижных дверей, то здесь можно выделить только два момента, которые, в общем-то, и к недостаткам отнести довольно сложно. В первую очередь это более высокая стоимость и во вторую – сложная установка, которая требует тщательного подхода к выравниванию пола для нижней направляющей. Так что если полы в вашей квартире кривые, и переделывать их вы не собираетесь, то этот вариант при выборе в расчет можно не брать.

Раздвижная система для стеклянных дверей: что собой представляет

Конструктивно механизм для раздвижных стеклянных дверей, несмотря на идентичный двум предыдущим конструкциям принцип работы, имеет значительные различия, которые в первую очередь обусловлены типом используемого полотна. Стекло – достаточно тонкий материал и не всегда его толщина доходит до 10мм. Основное различие здесь наблюдается в устройстве роликов – они оснащены уникальными креплениями, позволяющими фиксировать их в небольших отверстиях, проделанных заранее в стеклянном полотне. Существует несколько типов подобных раздвижных систем – они могут различаться формой направляющих и креплением роликов к стеклу. Рассмотрим их немного подробнее.

1. Направляющая для стеклянных дверей. Здесь существует два варианта – она может быть трубчатой или прямоугольной со специальным пазом для ролика. Если в первом случае для трубчатой направляющей ролики имеют форму шкива, то во втором их изготавливают в виде обычного колесика, со сравнительно тонким наружным ободком, изготовленным из резины для обеспечения более мягкого скольжения.
2. Крепление роликов к стеклу. Здесь также имеется пара вариантов – устанавливать ролики на стекло можно посредством так называемых точечных технологий или посредством специальной рейки. Чтобы проще было понять разницу между ними, скажу, что точечные крепления практически идентичны тем, которые используются в душевых кабинах. Что касается реечного крепления, то его смело можно назвать надежным – рейка обхватывает дверное полотно по всей его ширине. Мало того, такая рейка дополнительно цепляется за небольшие отверстия в стеклах специальными выступами.

   Раздвижная система для стеклянных дверей фото

В общем, если выбирать между двумя типами подобных креплений роликов к стеклу, то предпочтение лучше отдать именно реечному типу – такие механизмы в состоянии обеспечивать работу раздвижных стеклянных дверей на протяжении очень большого срока эксплуатации.

Как выглядит раздвижная система для дверей и как ее собрать своими руками, смотрите в видео ролике.

Как выбрать раздвижную дверную систему: несколько советов

По большому счету, выбрать раздвижной механизм для межкомнатных дверей не так уж и сложно. Если говорить начистоту, то критериев его оценки совсем мало, как говорится, раз, два и обчелся. Они связаны с тремя моментами: в первую очередь это качество изделия, его тип и некоторые технические нюансы, касающиеся непосредственно самих дверей. Начнем по порядку.

1. Качество. Здесь говорить много не будем, так как всем достаточно ясно, что именно от этого элемента в первую очередь зависит срок эксплуатации раздвижных дверей. Просто не следует покупать продукцию сомнительного качества от непонятно какого производителя.
2. Тип. Скорее всего, и здесь не понадобится много разъяснений – все или почти все типы раздвижных систем для дверей мы рассмотрели выше, и теперь вы сможете достаточно просто определиться с выбором между ними.
3. Технические моменты. По большому счету, тут тоже объяснять нечего, но на всякий случай скажу, что все подобные изделия могут отличаться по длине направляющих – вернее будет сказать, что они реализуются уже готовыми комплектами, предназначенными для обустройства дверного проема той или иной ширины. К примеру, для проема шириной 900мм комплект оснащается направляющими длиной 1800мм (в два раза больше ширины проема), двумя или четырьмя роликовыми блоками и, если того требует конструкция, то специальными крепежными элементами.

В принципе, все комплектующие для механизма раздвижных дверей можно купить и порознь – в этом случае вам понадобится правильно их собрать. Придется повозиться, кое с чем разобраться, но все ваши старания с лихвой окупятся более низкой себестоимостью изделия.

Вот и все, что можно сказать про механизм для раздвижных дверей – безусловно, это не полная информация, и разновидности мы описали далеко не все, а только основные, но этого вполне достаточно для того, чтобы установить любую современную раздвижную дверь в квартире или в доме.

Монтаж раздвижных межкомнатных дверей, конструкции раздвижных межкомнатных дверей

ID: i61

Вам необходима экономия жилого пространства в доме?



Мы предлагаем вам установить двери межкомнатные раздвижные недорого, но быстро и аккуратно, а также в соответствии с дизайном вашей квартиры.



Вы можете выбрать у нас раздвижные двери любого стиля, конструкции и стоимости. Все остальное — забота наших специалистов.



Конечно, никто вам не возбраняет произвести монтаж раздвижных дверей межкомнатных своими руками, однако не торопитесь принимать решение. Сначала ознакомьтесь с полезной информацией на нашем сайте о том, как установить межкомнатную раздвижную дверь, взвесьте все за и против такой экономии.



Раздвижная межкомнатная дверь – оптимальный способ экономии места в доме. У нее много достоинств, но и недостаток тоже есть: конструкция капризная и не слишком долговечная. Серьезных проблем можно избежать, если внимательно отнестись к выбору двери и ее установке.



Несмотря на то, что основные операции монтажа — одни и те же, для различных конструкций раздвижных межкомнатных дверей существуют свои тонкости, которые хорошо знают опытные специалисты.

Как выбрать механизм раздвижной межкомнатной двери





Если на чем-то экономить, то лучше на самом полотне, не на механизме. Качественный раздвижной механизм – залог долгой службы двери.



• Лучше брать модель со стальными рельсами, они прочнее.
• Оптимальная каретка – стальная прорезиненная (или с силиконовой шиной). Ее движение практически бесшумно.
• При малом весе полотна (до 75 кг) достаточно двух подшипников, для тяжелых полотен (например, из массива) нужно четыре.
• Желательно наличие доводчика. Он делает закрытие мягким, эксплуатацию дверей – удобной, продлевает срок жизни и полотну, и фурнитуре.
• Лучшая фурнитура для раздвижных межкомнатных дверей – немецкая.

Инструмент и комплектация для установки раздвижной двери

Для монтажа потребуется следующий инструмент:





• Дрель, шуруповерт.
• Строительный уровень.
• Стамеска, фреза-насадка для дрели или фрезер.
• При монтаже короба – ножовка.



Также понадобится деревянный брус толщиной 5х5 см для установки верхней направляющей планки. Длина – две длины полотна (четыре длины, если дверь двупольная).



В комплекте двери должны присутствовать:



• полотно
• нижняя направляющая (рельса), верхняя направляющая
• ролики с каретками
• ограничители
• доводчик
• замок
• ручки
• крепеж
• наличник

Подготовка проема межкомнатной двери



Ход работы:



• Снять старую дверь.
• Если короб в плохом состоянии – демонтировать старый и установить новый. Короб для раздвижной конструкции ничем не отличается от коробки для распашной двери, технология монтажа универсальна.
• Заделка щелей, монтажных зазоров штукатуркой или пеной.
• Высушить материалы, затереть штукатурку и обрезать излишки пены.
• Если осуществляется установка кассетной двери, часть стены убирается, вместо нее ставится гипсокартоновая конструкция с кассетой внутри.

Как самому установить раздвижные двери

Ход работы:

• Укрепить шурупами на приготовленном бруске верхнюю направляющую.
• Укрепить сам брусок к стене. Высота установки – на 7 см выше проема (сюда входит высота самого полотна плюс размер каретки). Контролировать горизонтальное расположение уровнем (это важно, иначе дверь будет скатываться под собственной тяжестью по уклон). Метизы для крепления к стене – в зависимости от основы: для бетона – дюбеля, для гипсокартона – саморезы и т.д.





• В нижнем торце полотна выбрать стамеской или фрезой паз под ролики.
• Завести полотно в верхнюю направляющую. Отрегулировать по вертикали, отметить на полу место для рельса.



• Установить рельс.





• Ограничители монтируются на верхний брусок.
• Доводчик чаще всего ставится в верхней части коробки, но это зависит от конкретной модели. Следует ознакомиться с рекомендациями для установки.



• Закрыть верхний брус наличником.
• Обработать ролики машинным маслом.



Как установить раздвижные двери межкомнатные своими руками  — можно посмотреть на видео.

Монтаж фурнитуры раздвижной двери

Последним этапом устанавливаются ручки для раздвижных межкомнатных дверей.



• Ручки располагаются чаще всего на высоте 1 метра от пола.
• Приложить ручку к торцу полотна. Отметить место размещения корпуса.
• Выбрать паз для корпуса (стамеской, долотом, фрезером, перьевым сверлом, чем удобнее).
• Посверлить отверстия для крепления. Укрепить ручку.
• Наметить расположение ответной планки, подготовить отверстия и установить.



Замки на раздвижные межкомнатные двери чаще всего совмещены с ручками. Если есть необходимость в монтаже дополнительного замка, его ставят выше. Последовательность действий такая же.



Особенности монтажа складной двери



В складных конструкциях нижний рельс, как правило, отсутствует.



• При монтаже основное внимание уделяется установке верхнего направляющего профиля.
• В верхний профиль вставляются ролики, на них подвешивается полотно.
• Для двери «книжка» (полотно из двух секций) необходимо по одному ролику на каждую секцию, у «гармошки» монтаж роликов производится через одну секцию.



Смотрите видео-инструкцию по установке складной межкомнатной двери.



Если вы все же желаете сами собрать раздвижную межкомнатную дверь наш видео  материа лпоможет получить вам более полное представление об этом процессе.

Однако, несмотря на кажущуюся легкость, имейте ввиду, что качественно смонтировать раздвижные двери (особенно сложных конструкций) может лишь опытный специалист.

Для получения детальной консультации обращайтесь к нам — мы всегда рады вам помочь!



Библиотека видео

— WinDor Systems

От: WinDor, Inc
Re: Двери с низкопрофильными порогами

Найдите следующую информацию о гарантии и тестировании, относящуюся к указанному выше заказу.

Целью этого письма является информирование вас о проблемах, связанных с использованием низкопрофильных подоконников на входных дверях и двойных окнах. Двери WinDor с низкопрофильными подоконниками включают распашные двери с подоконниками, соответствующие требованиям ADA, двустворчатые двери и двустворчатые окна с U-образным каналом или подоконники, соответствующие требованиям ADA.

Из-за конструкции подоконников с низким профилем, соответствующих требованиям ADA, дверные изделия с этими порогами не имеют номинального расчетного давления (DP) для проникновения воздуха или воды. Кроме того, из-за низкопрофильной конструкции подоконника эти двери не будут обеспечивать такие же характеристики воздуха, воды или конструкции, как двери со стандартной высотой подоконника и конструктивной конфигурацией, и, следовательно, подвержены утечке воздуха и воды и потенциальному вторжению насекомых.

На двери

WinDor, изготовленные с низкопрофильными порогами, соответствующими требованиям ADA, предоставляется гарантия только на качество изготовления, гибридные панели и раму, окраску, если применимо, и изоляционное стекло, как определено ограниченной гарантией WinDor от 19. 08.14.Гарантия на характеристики продукта не распространяется.

Существует множество вариантов дизайна, которые вы можете включить в свое здание, чтобы помочь вам справиться с потенциальными проблемами утечки воздуха и воды, присущими конструкции дверей с низкопрофильными порогами. За советами обращайтесь к местному представителю.

В зонах, прилегающих к дверям, не указывайте материалы для пола, которые могут быть подвержены повреждению при воздействии погодных условий, например, древесина твердых пород или ковер.

Как поставщик больших открывающихся дверей, мы хотим оставаться ценными членами вашей команды.Мы надеемся, что приведенная выше информация прояснит проблемы, которые потенциально могут быть вызваны конструкцией низкопрофильных порогов, соответствующих требованиям ADA. Мы также надеемся, что эта информация поможет вам проактивно устранять потенциальные проблемы утечки за счет использования креативных дизайнерских решений.

С уважением,

WinDor Inc.

Видео | Johnsonhardware.com | Раздвижные | Складной

Установка дверной рамы 1500HD / SC в карман

Фурнитура для дверей с мягким закрытием карманов

Фурнитура для настенного крепления с мягким закрыванием (дверь сарая)

Фурнитура для раздвижной байпасной двери с плавным закрыванием

1500PF Установка дверной коробки в карман

Карманная дверная коробка в разрезе — стандартная ширина двери

Карманная дверная коробка в разрезе — нестандартная ширина двери

1500/2511 Установка комплекта сходящейся двери

Самоблокирующийся дверной замок карманного типа

Track Cutdown Demonstration

2610F Настенный монтаж

1060 Установка с мягким закрытием

1601 Полный доступ к двустворчатому оборудованию

2610SC Настенное крепление Soft-Close Operation

1060 Мягкое закрытие

1703 Пружинный вспомогательный шарнир

1700 Установка оборудования с двойным складыванием

Карманная дверца F.A.Q.

Как установить двустворчатые двери

Детали проекта

Навык

1 из 5 Легко Простая установка, которая усложняется, если вы выберете тяжелые двери или если проем шкафа не квадратный.

Кажется, в каждом доме, построенном с 1950-х годов, есть шкафы с раздвижными дверьми. Конечно, экономия места, но не самый красивый — и, конечно, не очень показательно, когда вы пытаетесь увидеть (или дотянуться) до товаров в середине шкафа, где двери перекрывают друг друга.

С другой стороны, тяжелые двустворчатые двери с прочной направляющей легко отодвигаются от центра шкафа, чтобы вы могли получить полное представление о содержимом внутри. А поскольку двойные складки бывают самых разных профилей, они привносят характер в простой проем. Заменить те специальные приспособления для строительства пустотных конструкций парой массивных твердых папок не составляет большого труда; вся сборка и установка займет у вас всего лишь субботний полдень. Следуйте нашему пошаговому руководству по изготовлению двустворчатых дверей своими руками, и вы будете вознаграждены широким углом обзора, когда придет время выбирать неудачи дня.

Шаг 1

Обзор двустворчатых дверей

Иллюстрация Грегори Немека

Двери двойного сложения очень похожи на любые двери, только соединяются попарно с помощью петель и подвешиваются на направляющей. Что заставляет их хорошо выглядеть и хорошо работать, так это прочная, тяжелая конструкция и прочное и тщательно отрегулированное оборудование.

Высота дверей — это то, что не дает им вздрогнуть, когда вы открываете их.Так что лучше всего искать двери из массива или из массива дерева, которые будут казаться более прочными, чем двери из пустотелого профиля. (Сплошные двери также легче подрезать, если какая-либо часть дверного проема имеет неправильную форму.) Затем, чтобы выдержать вес этих более тяжелых дверей, вам понадобится направляющая с колесным механизмом, который позволяет дверям скользить плавно, а не скользить по трассе.

Самая трудная, а иногда и самая неприятная часть установки — это установка и настройка всего оборудования.Гусеница, шарниры, петли — все должно быть собрано именно так, и стоит потратить время на перепроверку каждого измерения и положения, чтобы убедиться, что каждая деталь находится в нужном месте и обращена в правильную сторону.

Шаг 2

Установите петли

Фото Колина Смита

Завершите или покрасьте двери перед запуском. Пометьте двери, чтобы обозначить порядок их установки и стороны, обращенные наружу.

Возьмите боковую дверь косяка и отметьте ее внутренний край на расстоянии 11 дюймов от низа, 7 дюймов от верха и по центру между ними. Поставьте дверцу на край метками вверх.

Возьмите нижнюю половину петли и совместите ее нижнюю часть с нижней меткой, суставы должны быть обращены назад и вплотную к краю. Используйте самоцентрирующееся сверло, чтобы просверлить пилотные отверстия в отверстиях для петель. Прикрутите шарнирную пластину. Прикрепите верхнюю и среднюю петли к их отметкам.

Поставьте переднюю (внутреннюю) дверь на край так, чтобы она смотрела спиной к спине с первой дверью.Выровняйте дверцы ровно по квадрату, затем соедините петли. Прикрутите навески к входной двери. Повторите то же самое со второй парой дверей.

Шаг 3

Присоедините крепеж для гусеницы

Фото Колина Смита

Закрепите поворотные пластины (штифты, которые входят в направляющую и кронштейн пола) и запорные рычаги (крюки, которые скользят по направляющей) к верхней и нижней части каждого комплекта дверей. Поворотные пластины входят в верхнюю и нижнюю часть боковых дверей косяка, а запорный рычаг — на верхние части ведущих дверей.

Каждый комплект требует, чтобы его оборудование было уникально расположено, поэтому проверьте прилагаемые к вам диаграммы для точных размеров и размещения. Они скажут вам, например, не только, как далеко должна быть поворотная пластина от краев двери вокруг нее, но также и где ее штифт должен быть по отношению к краям двери. Соблюдение всех указанных размеров гарантирует, что ни одна деталь не переместится назад.

Шаг 4

Установить гусеницу

Фото Колина Смита

Используйте ножовку, чтобы отрезать направляющую до длины, соответствующей проему туалета. Вставьте подвесное оборудование в гусеницу — маленькие упоры в центре, затем вокруг них гусеничные подвески с колесами и, наконец, шарнирное гнездо снаружи.

Прикрепите направляющую к дверной перемычке с помощью прилагаемых винтов. Расположите гусеницу на расстоянии 1 дюйма от переднего края жатки.Это даст вам достаточно места, чтобы скрыть гусеницу обрезкой, не ограничивая движение двери.

Совет: Не затягивайте крепеж на направляющей. Дверцы будет легче повесить позже, если детали будут незакрепленными.

Шаг 5

Установите напольный кронштейн

Фото Колина Смита

Используйте размеры, предоставленные производителем, чтобы расположить напольный кронштейн рядом с дверным косяком.

Повесьте отвес в центре направляющей над напольным кронштейном, чтобы совместить отверстие под штифт в кронштейне спереди и сзади. Это гарантирует, что двери при установке будут стоять вертикально. Обведите скобу карандашом, чтобы отметить ее точное местоположение.

Прикрутите кронштейн на место, затем выверните винты и отложите кронштейн и винты в сторону.

Шаг 6

Вешать двери

Фото Колина Смита

Поднесите двери к направляющей и поднимите косяк, чтобы зацепить штифт верхней поворотной пластины в поворотное гнездо. Убедитесь, что штифт вставлен до упора, затем нажмите на рычаг сбоку гнезда, чтобы зафиксировать его на месте.

Вставьте штифт гусеничной подвески в стопорный рычаг ведущей двери. Поверните руку, чтобы зафиксировать ее на месте. При закрытых дверях поверните их вперед настолько, чтобы напольный кронштейн зацепился за нижний шарнирный штифт.

Шаг 7

Прикрепите напольный кронштейн

Фото Колина Смита

Поверните дверцы на место и совместите напольный кронштейн с отметками карандаша.Используйте гибкий удлинитель бит, чтобы прикрутить кронштейн.

Повесьте второй комплект дверей. Закройте оба набора и отрегулируйте их вдоль дорожки, чтобы выровнять откос вокруг них. Затем с помощью гаечного ключа, поставляемого с оборудованием, затяните шарнирные головки на концах гусеницы и маленькие упоры в центре.

Совет: Попросите помощника помочь вам поднять и удерживать двери, которые могут быть громоздкими.

Шаг 8

Прикрепите выравниватель двери

Фото Колина Смита

Изнутри туалета при закрытых дверях установите дверные выравниватели между двумя ведущими дверями на высоте 6 дюймов от пола.Выравнивающие элементы фиксируются, когда двери закрываются, удерживая дверные поверхности заподлицо друг с другом.

Снаружи туалета проверьте выравнивание. При необходимости отрегулируйте фурнитуру гусеницы, чтобы обеспечить ровное пространство вокруг дверей.

Шаг 9

Установить дверные петли

Фото Колина Смита

Для плоских дверей отмерьте 36 дюймов от пола на каждой входной двери. Затем отметьте центр по бокам на этой высоте.Для обшитых панелями дверей вместо этого найдите центр среднего поручня. Держите линейку по диагонали от угла к углу на поручне, нарисуйте линию посередине, затем переключитесь на другую диагональ и пересеките линию. X отмечает центр рельса.

Просверлите отверстия диаметром 3/16 дюйма на каждой отметке и прикрутите дверные петли.

Отрежьте кусок приклада 1×2 шириной с проем туалета, чтобы скрыть след. Загрунтуйте обрезки и дайте им высохнуть. Используйте сверло диаметром 1/16 дюйма, чтобы просверлить пилотные отверстия через нижнюю часть трима в жатке.Прикрутите обшивку к жатке винтами обшивки 2½ дюйма. Заполните отверстия для винтов, затем покрасьте обшивку, чтобы она соответствовала корпусу.

Раздвижная фурнитура

Мы одержимы мелочами, которые ваш клиент будет видеть и чувствовать каждый день. Что касается фурнитуры для раздвижных дверей, мы уделяем особое внимание тому, насколько плавно скольжение, насколько мягким будет мягкое закрытие и насколько безупречно подгонка. От удара до замка мы уделяем особое внимание качеству, материалу, функциональности и дизайну.

На этом ваш поиск архитектурной фурнитуры для раздвижных дверей заканчивается.

__________________________________________________________________________________________

Знай, чего хочешь?

В таком случае НАЖМИТЕ ЗДЕСЬ или изображение каталога справа. Это самый простой способ увидеть архитектурную фурнитуру для раздвижных дверей как систему.

Нужна небольшая помощь?

Вне зависимости от того, является ли ваш материал деревом, стеклом или металлом; ваши раздвижные двери подвешиваются вверх или вниз; для вашего приложения требуется складная, штабелируемая или карманная дверь, просто следуйте инструкциям, перечисленным ниже, и выберите фурнитуру для раздвижных дверей от лучших мировых производителей.

5 простых шагов для выбора фурнитуры для раздвижных дверей

Шаг 1

Измерьте высоту и ширину проема. Ширина проема — от готовой стены до готовой стены. Высота проема — от готового потолка до чистого пола.

Шаг 2

Выберите материал двери. Выберите стекло, дерево или металл. Выберите стойки (при желании). Определите вес двери и толщину двери.

Шаг 3

Выберите вашу конфигурацию.Вы можете выбрать из: карманной двери, раздвижной стенки, сдвижного байпаса, поворотного, складывающегося центра, складывающегося конца, фиксированного, скользящего перпендикулярного штабелирования или скользящего параллельного размещения.

Шаг 4

Выберите необходимое оборудование. Вы можете упростить заказ, выбрав «набор компонентов» и «отдельные компоненты». Отдельные компоненты состоят из ходовых рельсов, направляющих рельсов, швеллеров или профилей. Компоненты набора обычно состоят из стопоров, направляющих, ходовой части, корпуса, амортизаторов, комплектов винтов и буферов.В каталоге представлена ​​фурнитура для раздвижных дверей в соответствии с набором компонентов и отдельными компонентами для каждой системы.

Шаг 5

Выбрать дополнительное оборудование. В зависимости от вашей конфигурации вы можете выбирать между вытяжками заподлицо, кольцевыми затяжками, прямоугольными скобами, напольными направляющими, дверными направляющими, защелками, замками, кронштейнами, петлями, соединителями, а также ручками и замками, совместимыми с ADA.

Готовы к покупкам? Кликните сюда.

Раздвижная фурнитура EKU

От несравненного бренда EKU мы предлагаем систему Divido, чрезвычайно универсальный продукт, который может использоваться как верхний или нижний ход, и отличается тонкими алюминиевыми профилями, идеально подходящими для стеклянных или деревянных панелей.Выберите отмеченную наградами систему Porta, которая действительно изменит правила игры в отрасли, так как это единственное приложение для потолочных карманных дверей, которое позволяет снимать фурнитуру и дверное полотно после завершения строительных работ.

Готово к покупкам. Кликните сюда.

Раздвижные двери HAWA

Не менее впечатляюще выглядят изделия HAWA. От незаменимой системы Junior с ее легкой и бесшумной работой, идеально подходящей для множества применений, до элегантной Concepta, исключительной для встроенных шкафов и других помещений с высокими потолками.Может быть, вашему проекту нужна конфигурация Aperto с раздвижными, штабелируемыми дверцами шкафа или выдающиеся угловые характеристики системы Varioflex, которая обеспечивает полную свободу в строительстве с использованием стыков рельсов, которые просто и точно соединяются с помощью соединительных элементов с обеих сторон. Мы также предлагаем системы Media, Centerfold, Telescopic и Variotec, поэтому независимо от ваших потребностей у HAWA есть подходящая фурнитура для раздвижных дверей для вашего следующего проекта.

Готовы к покупкам? Кликните сюда.

Дверная фурнитура SLIDO

Slido и Slido Classic — две из самых выдающихся систем в индустрии фурнитуры для раздвижных дверей, а система для раздвижных дверей Aluflex обеспечивает максимальную индивидуальность. Вы выбираете не только фурнитуру, но и дверную коробку, стойку и отделку, которые изготавливаются на заказ в Hafele America Co.

.

Готовы к покупкам? Кликните сюда.

Фурнитура для дверей сарая

Ищете модную фурнитуру для дверей сарая? Мы предлагаем товары самых популярных марок Flatec, Antra, Unotec и Tritec. Другие продукты для раздвижных дверей, которыми мы гордимся, включают: Woodflex, Design 80, Inox, Alu, Silenta, Synchro, Super, Aluflex, Separo, Bifold, Planfront, SoundEx, Assembly Wedge,
Al Fresco, Summit and Ordena, Shopfront, Project, Toplock и Angle.

Готовы к покупкам? Кликните сюда.

---

Нужна помощь?

Щелкните здесь, чтобы связаться с нашей группой по обслуживанию проектов. Они будут рады помочь вам определить, спланировать, спроектировать и оценить ваш проект раздвижной двери.

Вы также можете позвонить нам по телефону 800.423.3531

По вопросам гостеприимства обращайтесь к нам по адресу [email protected] или по бесплатному телефону 844-310-0475.

Скрыть оборудование при установке обходных дверей шкафа

Как заменить двустворчатые двери обходными дверями (и при этом улучшить их внешний вид.)

Самурай говорит:

«Двустворчатые двери выглядят дешево и некрасиво, и у них всегда есть щели наверху — они просто не выглядят хорошо. Поэтому я предпочитаю заменять свои двустворчатые двери на обходные. Это будет стоить около трехсот долларов для дверей из цельного дерева. (дешевле, если делать пустотелый сердечник), дорожка около полусотни баксов за фурнитуру.

Установить гусеницу:

• Отрежьте алюминиевую гусеницу на отрезной пиле — действуйте очень медленно, потому что вы режете металл — на дюйм короче, чем отверстие.
• Установите гусеницу плотно с одной стороны, чтобы роликовые колеса могли скользить по другой стороне.
• Закрепите винтами 1-1 / 2 дюйма.
• Если жатка находится не по уровню (как в этом видео), используйте прокладку подходящего размера на верхнем конце, а затем используйте «жидкую прокладку» (PL Pro) в шариках на нижней стороне гусеницы.
• Заверните средние винты после того, как #LliquidShim высохнет.

Подготовить дверь

• Обрежьте дверь на 1-1 / 4 дюйма короче, чем расстояние от пола до направляющей.
• Отметьте карандашом.
• Прорежьте верхнюю часть двери канцелярским ножом. Вам не нужно надрезать нижнюю часть, потому что циркулярная пила режет по ходу вверх. Нижний срез чистый, верхний имеет тенденцию к трещинам.
• Вы можете зажать прямую кромку, чтобы использовать ее в качестве ограждения, или можете отрезать ее от руки. Самурай уверен в своей способности отрезать ему руки (так он и делает).
• Самурай Совет: блочный рубанок хорошо очищает обрезанный край.
• Установите верхние крепежные пластины так, чтобы фиксатор находился на расстоянии не менее 2 дюймов от края двери.Если установить защелку слишком близко к краю, колеса выпадут из гусеницы на коротком конце.

Установить двери:

Обычно задняя дверь устанавливается в передней части шкафа в задней направляющей, а затем передняя дверь устанавливается в передней направляющей. Но при этом остается пробел, который показывает нелегкое железо и трек. Самурай опускает кожух, чтобы скрыть фурнитуру, но это означает, что двери не могут быть сняты с передней части шкафа.

• Самурай Решение: Установить двери с задней стороны туалета.
• Еще один эстетический совет Samurai: отрежьте язычок крепления от направляющей пола. Ввинтите пластиковую направляющую (под дверным пространством), чтобы закрепить пропущенный язычок.

Обрезка:

Самурай использует свое секретное оружие (2П-10) для установки обшивки корпуса. Двухкомпонентный 10-секундный клей позволяет очень быстро выполнить чистое соединение под углом. #Стоило того.

—Самурай Карпентер — мастер по изготовлению деревянных конструкций и производитель мебели из Виктории, Британская Колумбия.Смотрите больше на его канале YouTube

Дух Монодзукури | Глобальный веб-сайт Aisin Seiki

В последнее время стали популярны минивэны, составляя сегодня каждый четвертый легковой автомобиль.
Почему так? Практичность. В них с легкостью могут забраться даже самые маленькие дети, а семья из трех поколений не чувствует себя тесной, когда машина загружена всеми. Вам также не нужно беспокоиться о промокании в дождливую погоду.Минивэны
часто поставляются со складным или съемным центральным сиденьем, которое обеспечивает большую гибкость.

Среди ряда функций, обеспечивающих комфорт вождения, системы раздвижных дверей с электроприводом (PSD) могут возглавить список.
Комфортность автоматического открывания / закрывания раздвижных дверей с электроприводом с сиденья водителя или с помощью ручки приветствуется на рынке.
Безопасность и практичность, обеспечиваемые PSD, используются многими производителями автомобилей в своих минивэнах.

Это было в начале лета 1998 года. В Aisin отделы продаж, дизайна и другие целевые группы были в разгаре обсуждений, чтобы предложить новую модель PSD.

«Я бы сказал, что следующая модель должна включать новый механизм скольжения, отражающий наш новаторский дух.
Нынешний приводной механизм, который открывает и закрывает дверь, занимает слишком много места, жертвуя легкостью посадки и высадки из автомобиля.
И шум, который он издает, немного раздражает. Из-за громоздкости он может быть установлен только на ограниченном количестве моделей автомобилей.
«Действующий механизм работает достаточно хорошо. Независимо от того, какая система у PSD, каждая из них оснащена механизмом запирания и закрывания двери.
Одни только двери, даже если они не являются частью системы, по-прежнему продаются и по ним будет поступать много заказов от клиентов ».

Разработать новую систему? Или улучшить текущую? Обменялись идеями и мыслями, и дискуссия разгорелась.

Наконец, вдохновляющие слова прозвучали от руководителя проекта, который долгое время работал над разработкой деталей силовых дверей.
«Хорошо, все. Несомненно, наша следующая модель PSD — многообещающая возможность для бизнеса.
Почему бы не воспользоваться возможностью создать действительно инновационный продукт?
Почему бы не сделать рывок, чтобы стать производителем систем из производителя запчастей? Пусть новая система, которую мы создаем, станет прочной опорой нашего бизнеса в сфере тела ».

Будьте активными, а не реагирующими. Не осознавая этого, все в комнате кивнули его сильным словам.
Этот момент, по сути, ознаменовал начало проекта первой в мире PSD со встроенным моторным приводом.

Кто-то может задаться вопросом, почему PSD со встроенными дверьми стал центром внимания.
Автомобильные раздвижные двери были относительно новым продуктом в продуктовом портфеле Aisin, сначала они были переведены на рынок как двери с ручным управлением для Toyota Raum, выпущенной в 1997 году.
Toyota Townace и Liteace Noah использовали первые PSD-модули Aisin, но они появились на моделях с небольшими изменениями и не использовались. Запрещается полностью изменять дизайн дверей. Единственным вариантом перемещения двери было двухтактное тросовое управление с моторным приводом и блоком питания, расположенным на кузове автомобиля.
Это привело к «уменьшению внутреннего пространства для автомобиля» и оставило много проблем.

Исходя из этого, участники проекта были полны решимости разместить все компоненты, включая моторный привод, в дверном корпусе — идея, которую другие производители никогда не пробовали.

Целью проекта стало создание PSD, который по-прежнему считался бы лучшим на мировом автомобильном рынке даже через десять лет.
Были выбраны четыре целевых модели автомобилей, в том числе Toyota Noah и Voxy, выпуск которых запланирован на осень 2001 года.
Часы тикали.

Тросовая система Push-Pull

Намотывает кабели, чтобы открыть / закрыть дверь. Электропривод сдвижной двери и блок питания расположены на кузове автомобиля.
Моторный привод занимает часть пространства сзади автомобиля.

Для воспроизведения видео необходим браузер, поддерживающий теги видео.

«Не могли бы вы объяснить, почему блок PSD должен быть встроен в дверь ? Я думаю, вы говорите о чем-то невозможном, я имею в виду дверь, в которую помещаются все компоненты системы.
Руководитель проекта ответил:
«Автомобиль с дверями, внутри которых находится весь блок, даст много места. Пороги, в которых не должно быть моторного привода, улучшили бы комфорт пассажиров.
Компактный профиль позволит оборудовать такими дверями типовые легковые автомобили.
Просто представьте себе автомобиль, например, с раздвижными дверями с электроприводом с обеих сторон.
Это будет отраслевой стандарт, если мы его сделаем.
Вот почему. Вот почему нам нужно, чтобы это произошло ».
«Понятно, но как? Мы должны сделать что-то беспрецедентное без каких-либо дизайнерских материалов, чтобы дать нам ключ к разгадке.”

Не было никаких задокументированных материалов, чертежей или других ссылок, которые могли бы помочь в разработке совершенно нового механизма, которого нигде в мире не было.

Список функциональных требований для автономных PSD

● Пульт дистанционного управления водительского сиденья, открывающий и закрывающий двери

Главный орган управления, переключающийся между автоматическим и ручным режимами, расположен на сиденье водителя. Двери открываются и закрываются автоматически нажатием кнопки на главной панели управления в положении водительского сиденья и беспроводного пульта дистанционного управления.

● Усилитель мощности

Приводит в действие движение открытия / закрытия раздвижных дверей при ручном управлении с помощью ручек.

● Защита от защемления

Непосредственно перед защемлением людей или предметов дверь автоматически переворачивается, чтобы предотвратить защемление.

● Регулировка скорости

В целях безопасности замедляет движение ворот в начале и в конце хода и увеличивает скорость в середине хода.

● Дополнительная функция

Блок питания обеспечивает питание стеклоподъемников даже при открытой раздвижной двери.

….. Это было после 11 часов февральской ночью 1999 года, когда внезапно в голову пришла эта идея.
Три инженера — руководитель проекта и двое других специалистов по проектированию кузовов — ломали голову, пытаясь придумать способ сдвинуть дверь с помощью фиксированных тросов.
И вдруг момент настал.
«Вы знаете, пожарный контролирует свой подъем и спуск медленно и осторожно. Можем ли мы применить это движение? »
«Вы имеете в виду, что пожарный поворачивается, чтобы веревка обернулась вокруг своего тела?»
«Вот о чем я думаю. Предположим, что у пожарного была дверь. Дверь, наматывающая фиксированный трос внутрь и наружу, когда он скользит вбок, должна работать так же, как пожарный управляет своим подъемом и спуском ».

Тот же механизм перемещает небольшую лодку, которую мы иногда видим в парковом пруду или на полосе препятствий.Человек на лодке перемещает ее по веревке, натянутой на воде, натягивая ее на другую сторону.
Пусть лодка и человек представляют дверь и мотор, прикрепите один конец кабеля мотора к кузову машины и позвольте мотору наматывать трос, затем дверь скользит, как лодка.

Было принято решение о механической концепции раздвижной двери.

Как работает автономный PSD

Электродвигатель и блоки питания, встроенные в дверь, наматывают кабель, чтобы сдвинуть дверь.
Если поместить блоки в дверь, то в салоне автомобиля останется больше места.

Для воспроизведения видео необходим браузер, поддерживающий теги видео.

Система раздвижных дверей | STANLEY Access

STANLEY Access Technologies является новатором в области автоматических дверей с 1930-х годов, и сегодня мы гордимся тем, что являемся лидером в области автоматических раздвижных дверей. Если вам нужны дверные проемы для зданий в розничной торговле, здравоохранении, гостиничном бизнесе или других отраслях, у нас есть варианты автоматических дверей, которые подойдут практически для любого применения.Наши системы раздвижных дверей также полностью настраиваются, поэтому дверь можно легко адаптировать к внешнему виду входа, а также к функциям, которые она должна выполнять.

К продуктам системы раздвижных дверей, которые STANLEY Access Technologies проектирует, устанавливает, производит и обслуживает, относятся:

• Dura-Glide ™ 2000/3000 Series — Эта модель является самой надежной раздвижной дверью в индустрии автоматических дверей и идеально подходит практически для любого здания, включая школы, магазины, офисные здания и аэропорты. Система Dura-Glide ™ сочетает в себе новейшую микропроцессорную технологию с передовыми технологиями для обеспечения безопасной и долговечной работы, а наши переключатели Weather Wise ™ могут ограничивать ширину открывания на больших дверях для экономии энергии. Двери Dura-Glide ™ также подходят для чистых помещений и лабораторий класса 1 и 10.

• Dura-Storm — Устойчивый к ураганам Dura-Storm ™ прошел испытания на соответствие самым строгим требованиям к проектированию зданий и нормам штата Флорида в отношении ветров ураганной силы и летающих обломков.Dura-Storm считается первой линией защиты здания от штормов за счет уменьшения проникновения воздуха, выдерживания высокого структурного давления и максимального сопротивления взлому.

• Dura-Shield ™ Blast or Ballistic — спроектированные из взрывостойкого и баллистически стойкого стекла от Insulgard® Security Products и прочного каркаса из экструдированного алюминия, эти автоматические двери отличаются безопасностью и надежностью, а также первоклассными характеристиками. для правительственных и финансовых зданий, которые должны обеспечивать безопасность своих жителей даже в экстремальных обстоятельствах.

В дополнение к этим предложениям мы также обслуживаем автоматические двери всех типов, независимо от производителя. Итак, если у вас уже есть автоматическая система раздвижных дверей или другой автоматический вход, который требует ремонта или обслуживания, мы можем восстановить их до идеального рабочего состояния, даже если дверь не от STANLEY. Для получения дополнительной информации о любых наших раздвижных дверях и других продуктах свяжитесь со STANLEY Access Technologies сегодня.

.
