Монтаж бетонных лотков

Выбирая бетонный лоток для организации отвода воды, покупатель, как правило, рассчитывает упростить процесс монтажа за счет внушительных характеристик самой системы.

По сути, это верное предположение и зачастую для установки бетонных лотков требуется меньше временных и материальных затрат в момент подготовки траншеи и всего дренажного «пирога» с использованием мелкого и крупного щебня, который просто засыпается по бортам желобов. Но это если мы говорим о лотках и линейном водоотводе общего назначения, для незначительных или не частых механических нагрузок на линию водоотвода.

Конечно, если речь идет о более длительной и интенсивной эксплуатации лотков с частым наездом автотранспорта на линию канализации, то следует принимать во внимание рекомендации по монтажу, установке и техническом обслуживании бетонных систем водоотведения.

В этой статье мы рассмотрим общие схемы монтажа и частные случаи установки различных типоразмеров бетонных лотков с применением контурных изображений.

Перед тем, как начать монтаж бетонных лотков водоотводных и произвести заливку бетонной обоймы, сначала необходимо подготовить траншею с учетом размеров лотков и, собственно, самой обоймы. Уплотнять основание траншеи рекомендуется на глубину 200 мм с коэффициентом уплотнения ≥ 1. Далее осуществляем разбивку трассы водоотвода и разметку основных, так называемых опорных точек ливневки – дождеприемных колодцев, пескоуловителей, лотков с вертикальным выпуском (водоотводом), а также заглушек. От нижней части трассы, места расположения опорной точки, с помощью шнура следует наметить линию укладки лотков.

Бетонная обойма

Бетонную обойму частенько называют «бетонной шубой», а процесс выполнения – омоноличиванием.

Бетонные водоотводные лотки устанавливаются в бетонную обойму, размеры которой определяются в зависимости от предполагаемых механических и динамических нагрузок на систему при эксплуатации, согласно Европейскому стандарту классов нагрузок EN1433.

Параметры бетонной обоймы для бетонных лотков

Класс нагрузки	A15	B125	C250	D400	E600	F900
Ширина бетонной подготовки X, мм	≥ 80	≥ 80	≥ 100	≥ 150	≥ 200	≥ 250
Высота основания Z, мм	≥ 100	≥ 100	≥ 100	≥ 150	≥ 200	≥ 250
Класс бетона	B15	B15	B25	B25	B35	B35

Нужно отметить, что характеристики всех элементов поверхностного дренажа должны соответствовать единому классу, и выполнение бетонной обоймы имеет особенности при разных классах нагрузки.

Так, например, для зон класса нагрузки A15 и B125 возможна упрощенная схема бетонной обоймы, не на всю высоту стенок лотка, с учетом размеров примыкающего покрытия (рис. 1 — с прилегающим штучным элементом мощения).

Для зон с классом нагрузки C250 бетонная обойма выполняется на всю высота желоба, а для зон с повышенными нагрузками D400 и E600 лоток бетонируется на всю высоту с учетом усиленной планки на бортиках. В основание обоймы вставляются фиксирующие стержни длиной 300 мм с шагом 0,5 м с каждой стороны канала. В качестве стержней рекомендуется применение арматуры A III, не менее Ø8 мм (рис. 2 — с прилегающим покрытием «асфальтобетонной дорожной одежды»).

При заливке бетонной обоймы следует предусматривать температурные швы перпендикулярно линии лотков, с интервалом 20 метров. При сопряжении с бетонным или асфальтобетонным покрытием необходимо обустройство технологического шва с использованием уплотнительного шнура ГОСТ 6467-79, герметика с эластичностью 200%, грунтовки на стыке лотка и покрытия, а также битумной мастики.

Установка бетонных лотков

Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.

Основание бетонной обоймы заливается на уплотнительный грунт. После того как основание обоймы наберет 30% от прочности, на него допускается установка бетонных лотков.

Монтаж бетонных лотков рекомендуется начинать с опорных точек трассы, выпуклой торцевой частью, «папой», в сторону предполагаемого направления движения воды. Необходимо произвести герметизацию стыковочных швов эластичным герметиком на основе силан-модифицированых полимеров (МС-Полимер), твердеющих во влажной среде.

Подключение лотков к магистральной системе канализации лучше всего осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой.

После установки линий бетонных лотков и других элементов водоотвода важно проверить уровень их установки и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3-5 мм ниже примыкающего слоя для беспрепятственного попадания поверхностных вод в систему ливневки.

Для защиты от всплывания желоба, нарушения его проектного положения и качественного заполнения пространства, заливка пазух ведется послойно, в зависимости от высоты бортика лотка.

При необходимости углового соединения бетонных лотков, два желоба распиливаются алмазным диском на месте монтажа. Угол распила лотков равен половине требуемого.

Техническое обслуживание бетонных лотков

После монтажа бетонных лотов, в случае если они укомплектованы водоприемными решетками, по истечении 1-2 месяцев должен быть проведен первый контроль, а при помощи динамометрического ключа подтянуты болты. В дальнейшем, контроль и подтяжка болтовых соединений на каждой решетке осуществляются, не реже, чем раз в год. Для обеспечения нормального функционирования линейного водоотвода необходимо очищать систему от песка и мусора. Периодичность очистки определяется условиями эксплуатации. При асфальтировании территории недопустим наезд асфальтоукладчика и другой строительной техники на линии бетонных лотков.

Купить лотки водоотводные (дренажные, ливневые) бетонные по выгодно-низкой цене Вы можете на сайте поставщиков дренажных систем и элементов благоустройства территории — «Лига 812». Для того чтобы ливневая канализация работала бесперебойно, покупайте только сертифицированную продукцию…
Купить

Ссылки по теме:

Монтаж бетонных лотков общего назначения, кл. А-С

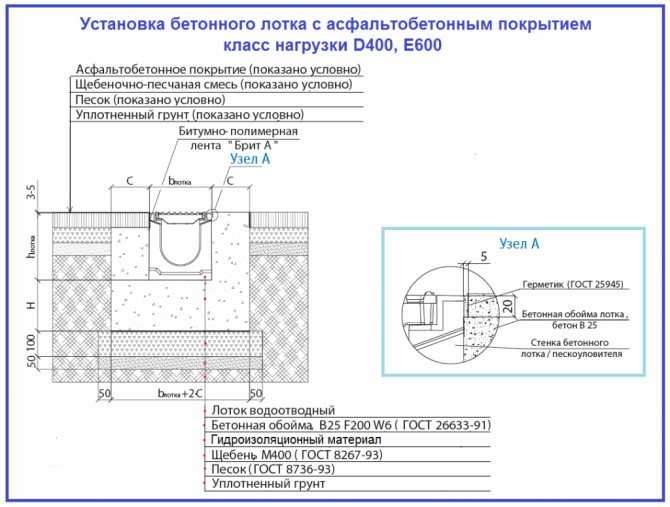

Монтаж бетонных лотков, кл. D400-E600

Бетонные лотки – монтаж, варианты сборки, монолитные конструкции

Желоба и лотки, изготовленные на основе бетона, являются наиболее востребованными элементами линейных систем дренажных водоотводов. В их функции входит ограничение направления потока жидкости в определенном направлении и организация водоотвода в комплексе инженерных систем автотрасс и паркингов. Помимо этого лотки из бетона находят широкое применение при прокладке теплотрасс и прочих аналогичных конструкциях.

Технология изготовления

При выборе бетонных лотков важным аспектом является технология изготовления готовых изделий, в зависимости от которой они приобретают индивидуальные качества и характеристики. В настоящее время различают два основных типа производства лотков, посредством технологии:

• прессования;

• вибролитья.

При вибропрессовании все элементы, которые будут впоследствии соединены в монолитную конструкцию, дополнительно соединяются тросами из стали. Впоследствии такие блоки отличаются устойчивостью к щелочным и кислотным средам, не поддаются влиянию и не вступают в реакцию с различного рода реагентами.

В случае применения лотков, изготовленных при помощи технологии вибролитья, необходимо учитывать, что изделия становятся чувствительными к влаге, динамике перепада температур, влиянию химических веществ. Технология вибрирования призвана минимизировать объем воздушных пузырьков внутри бетонного раствора, вследствие чего бетон отдает избытки влаги. А потому для работы с ними необходима полная комплектация в виде защитных покрытий, мастик и т. д.

Помимо этого важным аспектом является наличие дренажных решеток, которые выполняют функции защиты системы от засоров, обеспечивая при этом безопасность движущихся по их поверхности транспортных средств и людей. В качестве основного материала решеток выступает сталь, чугун, иногда медь.

Классификация

Бетонные лотки дифференцируются по несущим характеристикам, которые находят отражение в виде классе нагрузки:

• С250 – элементы, которые используются при строительстве автомобильных трасс со средней и малой интенсивностью движения, а также при обустройстве инфраструктуры автостоянок легкового транспорта;

• D400 – изделия востребованные для дорог и автотрасс большой пропускной способностью с высокой интенсивностью движения, а также для промышленных зон, гаражных комплексов и автомобильных заправок;

• F900 – элементы с таким обозначением обладают самыми высокими прочностными показателями и находят применение в качестве отдельных модулей в системах водоотводов портов, аэропортов, крупных центров логистики и доставки грузов;

• Е600 – класс, соответствующий изделиям, переназначенным для формирования водоотвода с полотна автомобильных магистралей, железной дороги, а также для использования в условиях крупных промышленных предприятий.

Для бытовых целей находят применение полимербетонные лотки или изделия класса С250, обладающие наименьшей стоимостью. Помимо этого модули классифицируются по таким параметрам, как: форма, глубина, габаритные размеры. Ныне реализуется производство лотков одинаковой длины – 100 см, в то время как значение внутреннего сечения может варьироваться в широких пределах.

Помимо этого по конструкции различают телескопические и прикромочные лотковые элементы.

Монтаж бетонных лотков

Процедура монтажа лотков водоотводов подразумевает ряд этапов, начиная от выбора схемы установки лотков, подготовительных работ, заканчивая соблюдением всех норм технологических операций в процессе каждой фазы

Схемы установки монолитных модулей лотков

Для правильной установки водоотводных элементов необходимо придерживаться заранее разработанных схем, предусматривающих их крепление к различного вида поверхностям:

• В случаях, когда территория интересующего участка после монтажа лотков будет облицована плитами, могут быть использованы изделия классов С250 и D400.

  При этом значение толщины бетонной стяжки С может составлять 80 мм, а Н – 100 мм. Для D400 принимают С = Н =100 мм.

Стадии установки лотков

Технологический процесс монтажа реализуется поэтапно, предусматривая следующие стадии установки:

• подготовительный этап. Как правило, включает в себя выбор лотков, подходящих схем монтажа;

• этап земельных работ, в ходе которого осуществляется выемка грунта в необходимом объеме на заданную глубину, формирование дренажной основы из песка и щебня. Для предотвращения  появления коррозионных процессов поверхность самих лотков подлежит вскрытию битумными мастиками, например УТ-38Г. Для этого, как правило, выбирается ручной метод формирования защитного слоя;

• установка лотков осуществляется на слой бетона, который благодаря сцеплению предотвращает смещение монолитной конструкции в процессе эксплуатации;

• с двух сторон лоток дополнительно фиксируется подушками из грунта или укрепляется дополнительным бетонированием с заливкой в опалубку;

• в случае необходимости, соединение двух секций лотков реализуется посредством плоских подкладок. Стыки при этом могут дополнительно обрабатываться для надежной герметизации акриловыми герметиками;

• на завершающем этапе поверх сформированной конструкции укладывается специально изготовленная решетка, которая задерживает крупные предметы, также листву и прочий мусор, предотвращая засорение водостока.

Как установить основание из стекловолокна на бетон (сделай сам)

Обновлено: 08 февраля 2023 г.

Прокладка дренажа с помощью специального герметичного дренажного узла

Следующий проект›

Семейный мастер на все руки

Установите душевую кабину из стеклопластика на бетонный пол, используя специальный дренажный узел, устраняющий протечки. Вы прокладываете дренажную линию под бетоном.

Эксперты DIY журнала The Family Handyman Magazine

Шаг 1.  Слив для душа. Установка: проложите водосточную трубу под бетонным полом.

Душевая кабина на бетоне. слив с П-образным сифоном, расположенным под бетонной плитой.

Если вы хотите установить душ на бетонный пол, душевая кабина из стекловолокна отлично подойдет. В идеале у вас уже должен быть проложен слив, а труба торчит на несколько дюймов над полом. В противном случае вам придется пробивать бетон, чтобы запустить новую линию для установки душевой кабины.

Если у вас засорилась труба, позвоните сантехнику или подрядчику, который выполнял работу, чтобы подтвердить это. 2-в. труба обычно представляет собой слив для душа или ванны. Совместите его точно со сливным отверстием в нижней части душевой кабины. Это положение определяет расположение каркасных стенок вокруг душа. Поставщик может предоставить чертеж душевой кабины с размерами, так что вам не нужно сначала вставлять его.

Если существующий 2-в. водосточная труба находится не там, где вы хотите, вам придется разбивать бетон и заливать слив заново.

Убедитесь, что водосточная труба выступает над бетоном не менее чем на дюйм. Если труба слишком короткая, вам придется разбить бетон и удлинить ее. Кроме того, вам понадобится как минимум 1-1/2 дюйма. пространство между трубой и бетоном для размещения узла слива (см. фото ниже). Если его нет, аккуратно выбейте бетон вокруг трубы.

Совет: Если вы рассматриваете цельную душевую кабину, убедитесь, что вы сможете разместить ее в новой ванной комнате. Возможно, вам придется внести блок в пространство перед обрамлением дверного проема или стен. Если доступ является проблемой, проверьте блоки из нескольких частей, которые легче проходят через дверные проемы.

Этап 2. Установка душевого трапа:  Смонтируйте герметичный сливной узел

Сливной узел крупным планом

Узел плотно прилегает к трубе и прижимается к краю поддона для обеспечения герметичности.

После того, как вы обрамите стены душа в соответствии с душевой кабиной, положите душевую кабину на заднюю сторону и установите желоб. Используйте специальный герметичный слив для душа, который называется сливом для душа без герметика. Его можно приобрести в домашних центрах и магазинах сантехники. Хотя эти сливные корзины доступны в пластике, я бы выбрал латунную. Выполните следующие действия, чтобы присоединить душ к сливу:

• Раскатайте катушку (диаметром с карандаш) сантехнической замазки (продается во всех хозяйственных магазинах) и заверните ее под фланец сливной корзины.
• Удерживая сливную корзину душа в сливном отверстии душевой кабины, наденьте шайбы, затем навинтите и затяните вручную внешнее установочное кольцо. Затяните кольцо большими плоскогубцами, пока оно не встанет на место. Вы не должны иметь возможность перемещать корзину для душа вручную. Сантехническая замазка выдавится.
• Опустите душевой отсек и корзину в сборе на водосточную трубу. Отметьте трубу примерно на 3/4 дюйма ниже фланца сливной корзины.
• Поднимите душевой отсек и отрежьте водосточную трубу по длине. Хорошо работает ножовка. Обязательно обрежьте трубу прямо, а не под углом.
• Установите душевую кабину и корзину в сборе обратно на трубу. Наденьте уплотнительную прокладку на трубу и надавите на нее до упора, чтобы она прилегала к кромке на дне сливной корзины. Возможно, вам придется вбить эту прокладку на место с помощью молотка и тонкого куска дерева.
• Наверните герметизирующую гайку и плотно затяните, чтобы сжать герметизирующую прокладку и герметизировать трубу. Используйте инструмент с прорезями, который входит в комплект сливного узла. Вставьте плоское лезвие отвертки в прорезь планки и крепко затяните рукой.
• Защелкните перфорированную сливную крышку (не показана).

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта по установке душевого трапа своими руками до начала работы — вы сэкономите время и нервы.

• Ножовка по металлу
• Молоток
• Плоскогубцы

Плоская отвертка

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы для установки душевой кабины. Вот список.

• Слив в сборе
• Замазка для сантехника

Первоначально опубликовано: 03 декабря 2018 г.

Похожие проекты

Popular How-To Videos

ⓘ

Руководство по влажным помещениям. Как установить влажное помещение

В этом руководстве дается обзор того, как установить влажное помещение с использованием поддонов Maxxus и Underlay для влажных помещений.

Подробнее о различиях между этими типами лотков
см. в этом руководстве по выбору подходящей системы для влажных помещений.
В этом руководстве рассматривается только доступ с уровня и плиточная установка.
Подробные инструкции по установке в системе, которую вы используете, см. на этой странице.

Руководство по установке

Поддоны Maxxus для влажных помещений несут нагрузку и могут выдерживать до 470 кг при установке между центрами балок более 400 мм. №

Подходит для плитки, микроцемента и виниловых полов.

Установка на деревянные полы

1. Сначала снимите доски пола, чтобы открыть балки, на которых должен быть установлен лоток.

2. Осмотрите целостность существующих балок и, если есть сомнения, примите меры по исправлению положения, чтобы пол был устойчивым и не двигался.

3. Небольшие или слабые части существующих досок пола следует заменить фанерой.

4. Лоток Maxxus можно укладывать на балки, однако, если расстояние между центрами балок превышает 400 мм, установите дополнительные выступы для поддержки.

5. Подоприте все края лотка Maxxus и неподдерживаемые края существующих половиц с помощью выступов.

6. Для установки соединения слива и слива следуйте инструкциям для конкретной системы влажных помещений.

7. Предварительно просверлите лоток и надежно прикрутите его к балкам с помощью шурупов. Лоток можно прикрутить куда угодно, а не только по краям.



8. Убедитесь, что лоток выровнен и не двигается.

9. Лоток Maxxus имеет толщину 22 мм, половые доски обычно имеют толщину 18 мм, поэтому выровняйте остальную часть пола с помощью 4-мм фанеры или плитки.

Установка на бетонном полу

1. Выдолбите область, в которой будет устанавливаться лоток, она должна быть достаточно глубокой, чтобы вместить лоток и слой цементной смеси.

2. Обратитесь к инструкциям вашей конкретной системы для влажных помещений, чтобы узнать об устройстве слива и методе установки.

3. Долото для дренажной и сливной трубы.

4. Уложите лоток на цементную смесь, убедитесь, что она выровнена с окружающим полом, и дайте высохнуть.

5. Предварительно просверлите лоток и привинтите.

6. Убедитесь, что лоток неподвижен и неподвижен.

Руководство по установке

Поддоны Underlay для влажных помещений изготовлены из экструдированного XPS с прочной ударопрочной поверхностью.

Они должны поддерживаться снизу и подходят только для кафельных полов.

Установка на деревянные полы

1. Сначала снимите доски пола, чтобы открыть балки, на которых должен быть установлен лоток.

2. Осмотрите целостность существующих балок и, если есть сомнения, примите меры по исправлению положения, чтобы пол был устойчивым и не двигался.

3. Небольшие или слабые части существующих досок пола следует заменить фанерой.

4. Обратитесь к инструкциям вашей конкретной системы для влажных помещений, чтобы узнать об устройстве слива и методе установки.

5. Поддержите края существующего пола с помощью выступов.

6. Установите фанеру толщиной 18 мм вровень с верхней частью балок.

7. Поместите лоток на клей для плитки, убедившись, что под ним нет полостей. Убедитесь, что лоток выровнен, и дайте ему высохнуть.

8. Убедитесь, что лоток не движется.
