Монтаж витой пары: Правильный выбор и монтаж кабеля витой пары

Правильный выбор и монтаж кабеля витой пары

Прежде всего, следует определиться, где будет монтироваться кабель: в помещении или же на улице. Внутренние модели оснащаются плотными оболочками из поливинилхлорида, часто — огнеупорными. Такая изоляция хорошо защищает проводники от перегибов, пыли и влаги. Однако она не устойчива к ультрафиолету и морозам, сильным механическим нагрузкам. По этой причине для уличной прокладки стоит выбирать специальную наружную витую пару. Оболочка такого кабеля делается из плотного полиэтилена. Он обеспечивает устойчивость к перепадам температуры, прямым солнечным лучам и механическим повреждениям.

Примечание: наружные кабели, как правило, менее гибкие, чем внутренние. Это важно учесть при проведении монтажных работ.

Кроме способа прокладки, при выборе стоит ориентироваться на материал проводников. Их делают из стали, алюминия и меди. Также часто встречаются биметаллические варианты — алюминиевые с медным покрытием.

Лучше всего — медный вариант. Он обеспечивает более качественный сигнал, да и к перегибам устойчивее.

Также важно учесть технические характеристики, такие как категорию, количество пар и экранирование.

Какую витую пару лучше купить, зависит от требований сети. Так, категория указывает на максимальную скорость передачи данных. Для телефонной линии пригодится кабель третьей категории, а для интернета наиболее популярными являются модели категорий 5е (1000 Мбит/сек) и 6 (10 Гбит/сек).

Что касается типа экранирования, то здесь все зависит от условий монтажа. Если провод планируется прокладывать рядом с источниками электромагнитного излучения (трансформаторами, электроникой), то надо брать экранированный кабель. Самые распространенные — это FTP, с общим для всех пар экраном в виде фольги, и STP — с экраном в виде металлической оплетки. Но есть и другие варианты. Экран защищает от радиочастотных помех. Если в такой защите нет нужды, смело берите неэкранированную модель — UTP.

С количеством пар все просто. Сколько нужно, зависит от количества абонентов. К примеру, чтобы провести интернет, на одну квартиру должно приходиться четыре пары. Если его проводят в несколько квартир, выгоднее купить многожильный кабель. Если в одну — хватит стандартной четырехпарной модели.

Витую пару выбрали. Теперь пора переходить к особенностям прокладки.

Как сделать правильный монтаж витой пары

Если Вам нужно создать собственную кабельную систему из витой пары, то Вы должны понимать, что в первую очередь нужно правильно суметь провести прокладку, обжим и монтаж.

---

При работе с кабелем важно на каждом этапе правильно следовать всем необходимым тонкостям, поскольку это поможет обеспечить наиболее качественный уровень при передаче данных. В данной статье мы рассмотрим основные моменты, соблюдая которые Вы сможете создать надежную кабельную систему.

1.     Берите только качественные короба и трубы выполненные из ПВХ

Внешне самый привлекательный способ монтажа – внутренний. Для того чтобы внутренний монтаж был максимально практичным, кабель в штробу принято обычно прокладывать с использованием трубы из ПВХ. Благодаря подобному способу прокладки можно спрятать кабель в стене с наименьшей вероятностью повреждения и дополнительной возможностью замены кабеля витой пары без необходимости долбить стену. Если Вам всё же требуется провести внешнюю прокладку, то в данном случае рекомендуется использовать короб.

2.     Не забывайте о влиянии факторов окружающей среды при прокладке кабеля

Наиболее применимо это правило для тех кабелей, в которых отсутствует экранирование (кабели типа UTP). На подобные кабели могут значительно влиять электроприборы и также прочие источники помех. Неэкранированную витую пару нельзя прокладывать рядом с электрокабелями, отопительными приборами или прочими возможными источниками электромагнитных излучений. Тем не менее бывают случаи, когда невозможно сделать прокладку кабеля вдали от помех, тогда в таком случае рекомендуется не делать параллельную прокладку, а стараться провести расположение перпендикулярно.

3.     Следите за углами сгиба

Вы должны понимать, что практически любой кабель в той или иной мере может ухудшать свои параметры при слишком сильном перегибе, включая в том числе и сетевой кабель. На величину значения максимального угла сгиба напрямую влияет диаметр кабеля. Для того же кабеля UTP минимальный радиус изгиба будет соответствовать 8d (d – диаметр кабеля) кабеля витой пары, а для кабеля STP (экранированный кабель) это будет 10d.

Подробный разбор того, как нужно делать правильный обжим кабеля Вы можете прочесть в нашем раннем выпуске https://www.volta.com.ua/blog/kak-pravilno-obzhimat-setevoy-kabel-rj-45/

4.     Что делать если кабель был поврежден?

Есть много причин, которые могут привести к повреждению кабеля (перегиб, невнимательность при ремонте, грызуны и пр.). Из-за этого целостность кабеля повреждается, и витая пара может перестать работать как надо. Если возникла подобная проблема, то вы можете сделать соединение кабеля витая пара с помощью коннекторов и розеток (самый простой вариант) или Вы также можете использовать скрутку или спайку, что будет, пожалуй, даже надежней.

5.     Наращивание витой пары с соблюдением всех требуемых стандартов

В случае если требуется удлинить витую пару, Вы можете довольно просто добавить новый кусок кабеля к имеющемуся. Коротко об этом было написано в предыдущем пункте. Но стоит учитывать, что длина кабеля обуславливается стандартами и для каждой категории кабеля он может отличаться. Если взять, к примеру кабель витая пара категории 5е, то её участок ограничивается расстоянием 100м. В противном случае отрезки витой пары соединяют с помощью сетевых коммутаторов.

---

 Купить всё необходимое для монтажа Вы можете прямо у нас на сайте:

 1.    Сам сетевой кабель Вы можете купить здесь.

2.     Коннекторы. Могут понадобится для обжима кабеля. Коннекторы Вы можете купить здесь.

3.     Инструмент для обжима кабеля(кримпер). Купить инструмент Вы можете здесь.



Монтаж витой пары !

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения связи проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве сетевого носителя во многих технологиях, таких как Ethernet, ARCNet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распространённым решением для построения локальных сетей.

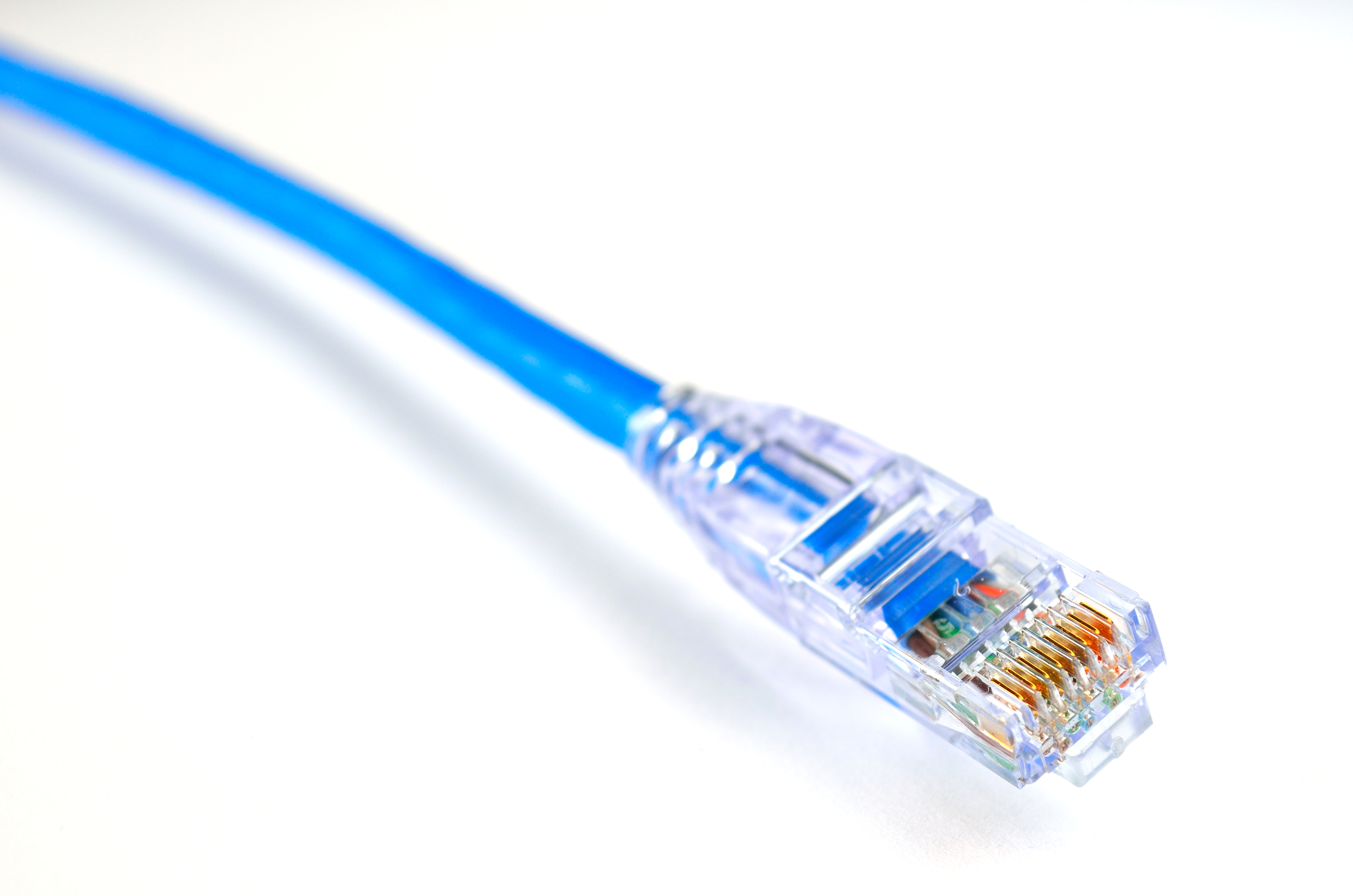

Кабель подключается к сетевым устройствам при помощи соединителя 8P8C (зачастую ошибочно называемого RJ45 или RJ-45), немного бо́льшим, чем телефонный соединитель RJ11.

Витая пара категории 6 (между парами виден разделительный корд), у каждой пары свой шаг скрутки







Виды кабеля, который применяется в сетях

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

• незащищенная витая пара (UTP — Unshielded twisted pair) — какие-либо защита или экранирование отсутствуют;
• фольгированная витая пара (FTP — Foiled twisted pair) — также известна как S/UTP присутствует один общий внешний экран;
• защищенная витая пара (STP — Shielded twisted pair) — присутствует экран для каждой пары;
• фольгированная экранированная витая пара (S/FTP — Shielded Foiled twisted pair) — отличается от FTP наличием дополнительного внешнего экрана из медной оплетки;
• защищенная экранированная витая пара (S/STP — Screened shielded twisted pair) — отличается от STP наличием дополнительного общего внешнего экрана.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим оконечиванием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручиваниях. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (patchcord), соединяющих периферию с розетками.

Конструкция кабеля

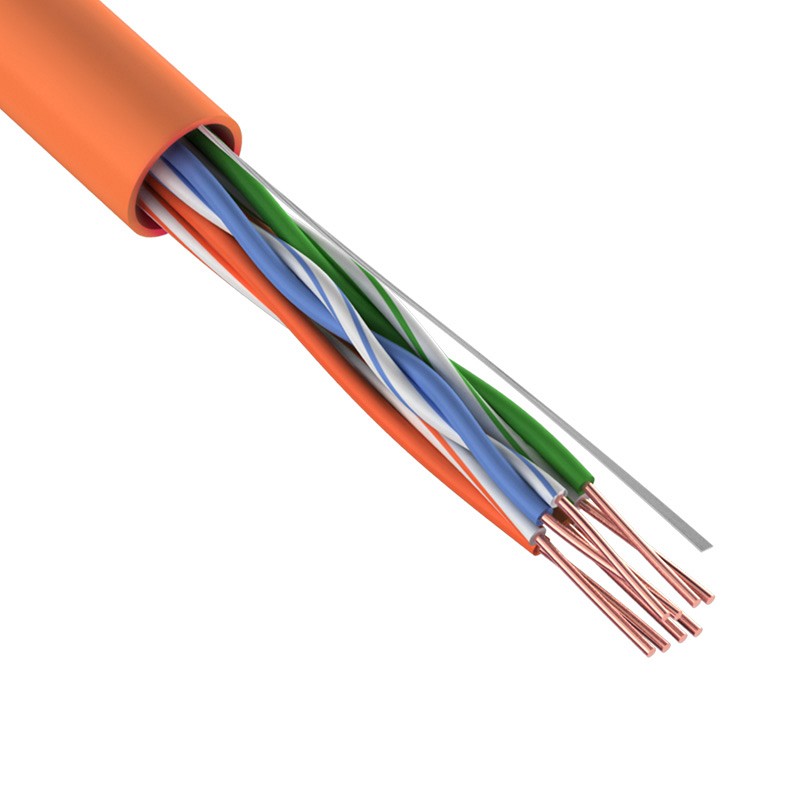

Кабель обычно состоит из четырёх пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,5—0,65 мм. Кроме метрической, применяется система AWG, в которой эти величины составляют 24 или 22 соответственно. Толщина изоляции — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего высокий рабочий диапазон температур.

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Внешняя оболочка имеет толщину 0,5—0,6 мм и обычно изготавливается из привычного поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, начинают применяться так называемые «молодые полимеры», которые не поддерживают горения и не выделяют при нагреве галогенов (такие кабели маркируются как LSZH — Low Smoke Zero Halogen и обычно имеют яркую окраску внешней оболочки).

Самый распространенный цвет оболочки — серый. Оранжевая окраска, как правило, указывает на негорючий материал оболочки, который позволяет прокладывать линии в закрытых областях. В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании.

Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.

Форма внешней оболочки также может быть различна. Чаще других применяется самая простая — круглая. Только для прокладки под половым покрытием, по очевидной причине, используется плоский кабель.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.



Витая пара в квартире – ввод, прокладка, разводка

Вступление

Всем знакома ситуация, когда в отремонтированной квартире нужно сделать подводку кабеля для подключения компьютера к выделенной линии Интернет. Чем и как это сделать правильно в этой статье.

Суть выделенной линии

Для квартирной разводки кабеля для Интернет подключения нет никакой разницы, какой способ подключения используется в вашем доме.

Точка подключения к Интернет вашей квартиры должна располагаться в слаботочной секции этажного щитка или в щите, который её заменяет. Реже провайдеры делают точку доступа в самой квартире.

Неважно используется в вашем доме оптоволоконное подключение или подключение простым кабелем, от точки доступа до компьютера(ов) вашей квартиры, компьютерная разводка делается кабелем витая пара.

Нужно отметить, что витая пара самый простой кабель из группы кабелей связи. Хотя его парность может достигать нескольких сотен, его скорее можно отнести к устаревающим. Для домашних и офисных сетей витая пара идеальна, а вот для прокладки внешних линий связи более современный оптический кабель. Посмотреть пример и характеристики бронированного оптического кабеля связи вы можете перейдя по ссылке. Это кабель ИКБ-М.

Что такое кабель витая пара?

Отличное изобретение человечества, электрический кабель для слаботочной сети, под названием витая пара (twisted- pair — TP). ГОСТ Р 54429-2011.

В названии этого кабеля заключена вся его суть. Во-первых, он слаботочный, означает, что кабель используется в сетях напряжением не более 24 В. Это линии связи и управления. К ним относятся телефония, Интернет, домофон, сигнализации и т.д.

Во-вторых, витая пара означает, что при производстве этого кабеля его жилы попарно скручены между собой. Самый простой кабель витая пара состоит из одной пары жил (маркируется 1 PR). Далее 2 пары (2PR), 4 пары, далее 6, 8, 10, 12, …, 24, 25, 50 пар.

Как выбирается витая пара в квартире

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Прокладка витой пары в квартире

По существующим правилам, для каждой квартиры должна быть сделана точки доступа с возможностью отключения. Делает её провайдер, чаще в виде специальной розетки.

Прокладка кабеля от точки доступа до компьютера или распределительного устройства (роутера) вашей домашней сети выполняется единым кабелем без стыковых соединений.

Если такие разрывы нельзя избежать, например, при сложных переходах или большой длине, для соединения используются репитеры. Они требуют подключения к электропитанию.

Ввод кабеля витая пара в квартиру осуществляется через отверстие в наружной стене квартиры. Оно делается специально или используется существующее отверстие для ввода кабельных линий. Новое отверстие в стене нужно оформить пластиковой гильзой (любой кусок пластиковой трубы).

На участке от этажного щита до ввода в квартиру кабель нужно проложить в коробе. Реально открытая прокладка витой пары, не только не эстетична, но и не безопасна в смысле повреждения.

В квартире после ремонта прокладку витой пары делают в пластиковом коробе или в плинтусе с кабель-каналом. «Разбрасывать» кабель по полу не только не красиво, но и опасно для повреждения кабеля. Помните, кабель витая пара для компьютера, починить скруткой не получится. Для телефона можно и скрутить.

Самым простым способом прокладки кабеля по квартире, остается закрепление кабеля на деревянном плинтусе пластиковыми скобами (крепеж кабеля круглый).

Витая пара в квартире: разводка кабеля

Повторюсь в третий раз — соединить кабель витая пара в квартире для компьютерной сети скруткой или клемниками нельзя. Как следствие, распаячных коробок для разветвления кабеля быть не может.

Кабель витая пара прокладывается неразрывными линиями от точки доступа до компьютера, если в квартире он (компьютер) один. Или прокладывается едиными линиями от точки доступа до роутера и от роутера до компьютеров квартиры (дома).

Для подключения кабеля к устройствам (роутеру и сетевой плате компьютера) используются специальные разъёмы, называемые Джеки, маркировка RJ-45.

• Если в сети не используется роутер, то распиновку кабеля делаем по схеме:

• Если есть роутер, то концы витой пары обжимаются одинаково (1-1,2-2 и т.д.).

Вывод

Кабель витая пара в квартире лучший и единственно правильный вариант для монтажа локальной компьютерной сети и подключения компьютера к выделенной линии Интернет. Используйте 4-х парный кабель витая пара, класс 5 или 5е. Лучше в экране (FTP).

©ehto.ru

Еще статьи

Прокладка витой пары — Ремонт220

Автор Фома Бахтин На чтение 3 мин. Просмотров 2.6k. Опубликовано 10 марта Обновлено 19 ноября



По понятным причинам, прокладку витой пары лучше делать до начала отделки – «косметического»   ремонта, одновременно с прокладкой электропроводки. Это достаточно гибкий, лёгкий кабель, значительно тоньше силового, поэтому, прокладка витой пары – работа, с которой способен справиться практически любой домашний мастер или начинающий электрик.

Витая пара представляет собой кабель, состоящий из попарно свитых   изолированных проводов. Для домашнего использования подойдёт кабель пятой категории (AWG 24) с двумя витыми парами проводов – на прием и передачу.

Монтаж витой пары и силового провода в целом схожи, однако ввиду многих особенностей витой пары имеются, конечно, и  определённые требования к её прокладке.

При прокладке витой пары совместно с силовыми проводами нужно помнить, что существуют нормы  минимальных расстояний между ними, зависящие от марки витой пары, наличия экрана, нагрузки силового провода.

И, хотя, многие утверждают, что совместная укладка «силы» и Интернета в условиях квартиры или частного дома никак не сказываются на качестве связи, лучше всё-же пустить их вразбежку (достаточно 30 – 50 см). В этом случае вы гарантированно будете иметь качественный Интернет или локальную связь, в зависимости от поставленной задачи.

Если при монтаже применяется неэкранированная витая пара, то следует обходить источники электромагнитных полей – понижающие трансформаторы, светильники с люминесцентными лампами с пускорегулирующей аппаратурой и т. д.

При необходимости допускается пересечение витой пары с силовыми проводами, но только под прямым углом – перпендикулярно.

Прокладка витой пары между точками подключения должна производиться целыми кусками, при этом направление трассы следует заранее продумать так, чтобы её протяжённость была как можно меньше.

На поворотах витая пара не должна сгибаться под прямым углом! Минимальный радиус изгиба витой пары должен быть не менее 4-х её диаметров.

Сразу следует продумать и способ подключения витой пары к компьютеру: можно установить розетку с разъёмом стандарта RG 45 или-же сделать выпуск витой пары из стены с небольшим запасом, конец которого обжимается коннектором RG 45.

Первый вариант более предпочтителен, т. к. в случае повреждения открытого участка витой пары от стены до разъёма компьютера придётся устанавливать соединитель или менять весь повреждённый кабель – не самое простое решение, особенно, когда ремонт закончен полностью.

Другое дело – розетка: при аналогичной неисправности достаточно просто заменить этот неисправный отрезок витой пары.

Как подключить розетку с разъёмом RJ 45 см. ЗДЕСЬ.

ИНТЕРНЕТ РОЗЕТКА.УСТАНОВКА И ПОДКЛЮЧЕНИЕ.

---

Прокладка витой пары в квартире

---

10 правил при монтаже СКС

В настоящее время на рынке присутствует множество компаний, предлагающих услуги по монтажу СКС, ЛВС, иных сетей передачи данных, качество работы которых зависит от их внутреннего убеждения, что «вот так будет правильно».

Но так ли это на самом деле? Получается ли при таком подходе к выполняемой работе гарантированный системный качественный результат? Далеко не всегда. Зачастую при выполнении подобных работ монтажник не всегда выполняет расплетение пар по стандарту, так как выпрямленные проводники удобнее заводить в патч-панель или розеточный модуль. Зачастую не соблюдается ограничение на минимальный радиус изгиба или допускается хождение монтажников по растянутому перед протяжкой кабелю.

Давайте же рассмотрим основные моменты, которые позволят выполнить работу по монтажу СКС качественно и со стабильным высоким результатом.

1. Запас кабеля в кроссовой. Запас кабеля в кроссовой позволяет проводить работы по переносу шкафов или стоек в помещении при возможной модернизации конфигурации стоек без перекладки кабельной системы здания. Запас кабеля желателен в размере 3-5 метров, либо отмеряется в размере «до дальнего конца помещения» + 2 метра в запас. Указанный запас кабеля аккуратно жгутируется и укладывается в задней части стойки или кроссового шкафа в виде 8-ки или кольца. При этом подвешивание такого кольца в 1 точке не допускается по причине высокой сдавливающей нагрузки на кабель в месте перетяжки и, как следствие, нарушение изоляции, перегиб кабеля меньше допустимого радиуса и ухудшения параметра NEXT и др. параметров, характеризующих качество СКС.
2. Протяжка кабеля через стены, перегородки, перекрытия. Указанные процедуры должны в обязательном порядке проводится через «гильзы», смонтированные в отверстиях. Это сохранит изоляцию кабеля и витых пар в пределах нормальных значений и не позволит увеличить затухание, отражение и перекрестные наводки на данных участках. По противопожарным нормам каждый такой переход должен быть загерметизирован противопожарной мастикой. При вертикальной протяжке кабеля необходимо предусмотреть крепление кабеля через каждые 1-1.5 метра, для избежания перегрузки кабеля в его верхней части и ухудшения его параметров. Максимальная нагрузка на кабель при растяжении составляет 11 килограмм (110Н). Дальнейшее увеличение снижает частотные и переходные характеристики кабеля, что затем отражается на тестах.
3. Маркировка кабеля. Если вы делаете сеть для 3х компьютеров, для Вас зачастую не имеет важности маркировка. Подергав за кабель, вы всегда найдете нужный. Но если у Вас проект на 50…100…1000 портов, тут без маркировки не обойтись. Виды маркировки при протяжке кабеля бывают следующими: несмываемый маркер с тонким наконечником, пластиковые самоклеящиеся этикетки. Преимущества маркера в данной ситуации в том, что его сложно содрать. Впитываясь в структуру изоляции кабеля, качественный маркер наносит устойчивую надпись, которую сложно удалить при протяжке через стены, перекрытия и др. Другим способом является нанесение на кабель кольцевых самоклеящихся меток, предварительно отпечатанных на лазерном принтере. Применение таких меток снижает трудозатраты при маркировке кабеля, но к наклейкам стоит относиться осторожнее, так как их возможно ободрать при прокладке, что в последствии может привести к прозвонке кабеля специальным поисковым тестером.
4. Нагрузка на кабель. При протяжке кабеля важно соблюдать и не превышать максимальную величину нагрузки на кабель в размере 11 килограмм или 110Н. Превышение этих значений приводит к изменению шага повивки кабеля и изменению параметров NEXT, FEXT, ACR и др. и возможному выходу характеристик кабеля за пределы норматива на заявленную производителем категорию, что не позволит провести сертификацию на категорию при ее проведении, либо привести к проблемам в ЛВС при не сертифицированной сети в случае малобюджетного монтажа.
5. Минимальный радиус изгиба при прокладке СКС составляет не менее:
   1. внешних диаметров кабеля для 4-парных кабелей на основе не экранированной витой пары при эксплуатации;
   2. 8 внешних диаметров кабеля для 4-парных кабелей на основе не экранированной витой пары при монтаже;
   3. 8 внешних диаметров кабеля для 4-парных кабелей на основе экранированной витой пары при эксплуатации;
   4. 10 внешних диаметров кабеля для 4-парных кабелей на основе экранированной витой пары при монтаже;
   5. 10 внешних диаметров кабеля для многопарных кабелей на основе витой пары проводников при эксплуатации;
   6. 15 внешних диаметров кабеля для многопарных кабелей на основе витой пары проводников при монтаже.
   7. Это ограничение налагается по причине того, что каждая пара и пары между собой имеют определенный индивидуальный шаг скрутки. За счет однородности этого показателя взаимная компенсация наводок так же имеет максимальное значение. При локальных изменениях в этой однородности возрастают наводки между парами и соответственно ухудшение параметра ACR (он фактически характеризует отношение полезного сигнала к уровню наводок)
6. Разделка кабеля. При разделке кабеля на коммутационной панели и на розеточных модулях очень важно соблюдать предельные длины разделки кабеля. Ограничение стандартов в области СКС как мирового ISO11801, так и TIA регламентируют расплетение пар при заделке не более 1/2 дюйма (12.7мм). Длинные проводники, конечно, монтировать удобнее, но мы же делаем качественную сеть, не так ли
7. Разведение проводников (568А или 568B?). Ответ тут прост. В РФ практически все сети делаются по 568В. Применение в рамках одной СКС одновременно нескольких стандартов категорически недопустимо.
8. Кабель. Кабели для СКС и ЛВС бывают двух типов: цельнотянутые и многожильные. Первые из них бывают цельномедными и омедненными, вторые, как правило, медные. Настоятельно не рекомендуем использовать омедненный кабель. Наша практика монтажа СКС и практика наших коллег показывает отрицательные результаты как при непоследственном тестировании, так и дальнейшее ухудшение качества со временем. Многожильный кабель используется для соединительных шнуров (т.н. патч-корд) и за счет своей гибкости обеспечивает большую долговечность при знакопеременных нагрузках. Кроме того многожильный кабель имеет худшие характеристики по затуханию по сравнению с цельнотянутым кабелем. Омедненный кабель имеет маркировку CCA(aluminium) или CCS(steel)
9. Соединительные шнуры. Как делаются соединительные шнуры? Обычно из остатков кабеля при протяжке. Правильно ли это? При несертифицированном монтаже возможно. Опыт показывает, что такие кабели вполне успешно работают до 1ГБит/с. Но если вам нужна гарантия до 25 лет от производителя — то необходимо использовать только фабричные кабели. И ни один из брендов в области СКС не продает коннекторы отдельно.

Заключение. Конечно, в рамках подобной статьи невозможно в полном объеме охватить все нюансы монтажа СКС. Но выполнение хотя-бы основных требований позволяет получить гарантированное качество реализованных проектов, отсутствие необходимости переделки работы и хорошие отзывы о проделанной работе со стороны Заказчика.

Правила прокладки UTP кабеля

прокладка кабеля UTP (витая папа) подразумевает соблюдение перечня обязательных условий. Длина кабеля должна составлять максимум девяносто метров. Вообще по правилам существует ограничение расстояния между компьютером и коммутатором, которое составляет 100 метров. Следовательно, остается 10 метров, которые применяют для провода между компьютером и розеткой, а также хабом и розеткой. Прокладка кабеля utp должна проходить с минимальным радиусом изгиба, составляющим 4 диаметра кабеля. Сетевой кабель должен располагаться на расстоянии 12.5 см от силового кабеля. Важно, чтобы все элементы сети относились к одной категории

Если прокладка кабеля производится вами самостоятельно, то можно несколько упростить процесс монтажа и удешевить применяемые компоненты. Например, вы можете отказать от дорогих патч-панелей, заменив их обычными розетками. Возможен и полный отказ от розеток, когда кабель напрямую присоединяется к компьютеру. Но этот вариант рискован тем, что в случае обрыва кабеля, придется менять весь отрезок кабеля от хаба до компьютера. Некоторые отступления от стандартов при прокладке кабеля utp допустимы. Возможно, вам понадобится увеличение количества отрезков кабеля между устройствами и т.п. Тогда вы должны быть готовы к ненадежной работе и низким скоростным характеристикам сети.

Кабель UTP (или unshielded twisted  pair – что в переводе означает — неэкранированная витая пара (без экрана вокруг сердечника).
Прокладка кабеля UTP производится в телефонных и компьютерных сетях.

Выпускается кабель UTP нескольких видов:

• UTP кабель CAT1 — (частоты 0.1 МГц), это телефонный кабель, одна пара. Используется для передачи данных.
• UTP кабель CAT2 — ( частоты 1 МГц) 2-е пары, передача данных, скорость до 4 Мбит/с, обычно применяется в сетях типа ARCNet и token ring и еще в телефонной сети.
• UTP кабель CAT3 — (частоты 16 МГц) применяется в локальных сетях 10BASE-T и еще в сетях token ring, скорость передачи — около 10 Мбит/с. Он поддерживает стандарт IEEE 802.3. Этот тип кабеля используется в сетях телефонии.
• UTP кабель CAT4 — (частоты не более 20 МГц), он применяется в сети token ring, а также сетях 10BASE-T4, 10BASE-T, скорость – не более 16 Мбит/с, используется редко.
• UTP кабель САТ5 — (частоты до 100 МГц), скорость — около 100 Мбит/с или около 1000Мбит/с (в зависимости от того, используется 2 или 4 пары) Используется в компьютерных сетях.
• UTP кабель CAT6 — (частоты 250 МГц), используют в сетях Gigabit Ethernet и в сетях Fast Ethernet, имеет 4-х пары проводников, скорость не более 10000 Мбит/с.
• UTP кабель CAT7 — скорость — до 10000 Мбит/с, частота примерно около 600—700 МГц. Этот кабель экранирован.

Прокладка кабеля UTP начинается с создания схемы.

Прокладка кабеля UTP требует соблюдения особых условий:

• Максимальная длина отрезка кабеля между розетками или коммутационными панелями — 90 м.
• Минимальный радиус изгиба 1 -2 дюйма
• Минимальное расстояние между кабелем UTP и параллельным силовым — 5 дюймов.
• Нужно использовать элементы сети одной категории.

по материалам ip-link.ru

Физика кабелей на основе витой пары

Это описание физики витой пары для поэтов.

Так почему же кабели передачи данных скручены, а силовые — нет? Все дело в пропускной способности. Сигналы питания имеют такие низкие частоты, что им не нужно беспокоиться о пропускной способности, в отличие от кабелей передачи данных. Высокочастотный сигнал на проводе создает магнитное поле, которое может вызвать сигнал на соседнем проводе. Эти наведенные сигналы называются «перекрестными помехами», потому что со старыми аналоговыми телефонными линиями вы часто могли слышать другие разговоры на фоне вашего вызова, возникающие из-за этих наведенных сигналов.

Представьте, что интерфейс Ethernet на вашем компьютере передает сигнал. Когда сигнал отправляется на линии передачи (Tx), сигнал индуцируется на линии приема (Rx). Это проблема, потому что правила Ethernet гласят, что вы прекращаете говорить, если в это же время говорит кто-то другой. Но если бы ваш компьютер каждый раз пытался говорить, он бы сам себя услышал и остановился. Похоже, вы все-таки не отправите электронное письмо.

На самом деле индуцированный сигнал во много раз слабее исходного, что делает это менее серьезной проблемой.Однако приемная электроника должна быть очень чувствительной. Это связано с тем, что высокочастотные сигналы сильно затухают по длине кабеля. Например, спецификация IEEE 802.3 для 1000BASE-T допускает максимальные потери в 24 дБ, что означает уменьшение сигнала до (я сделаю математику для вас, поэты) 6% от его первоначальной мощности во время поездки из передатчик на дальнем конце к порту Ethernet вашего компьютера. Таким образом, перекрестный сигнал не должен быть сильным, чтобы его подавить. По мере удаления от компьютерного интерфейса принимаемый сигнал становится сильнее и менее подвержен перекрестным помехам.Это означает, что проблема находится ближе всего к передатчику, поэтому ключевая спецификация называется Near End Crosstalk или NEXT.

У инженеров есть несколько хитростей, чтобы справиться с NEXT. Во-первых, сигналы данных кодируются в кабеле в «дифференциальном» режиме — это означает, что каждому положительному импульсу на проводнике соответствует соответствующий отрицательный импульс на другом проводе в паре. Это означает, что провода генерируют равные, но противоположные магнитные поля, которые нейтрализуют друг друга и не должны создавать перекрестных помех.Однако, если провода просто проложены параллельно друг другу, то один провод в паре будет ближе к одному из полей, поэтому магнитное поле для одного провода будет немного больше, чем для другого, и вы получите немного больше. немного перекрестных помех.

Итак, вторая уловка — это скручивание кабеля. Таким образом, расстояние между проводами меняется по длине участка, иногда ближе к положительному проводу, а иногда ближе к отрицательному. Это имеет тенденцию нейтрализовать эффект, еще больше уменьшая перекрестные помехи.Но если все пары скручены с одинаковой скоростью, возможно, что они сохранят одинаковый интервал на протяжении всего цикла, что приведет к увеличению перекрестных помех. Вот тут-то и появляется третий трюк — пары скручиваются с разной скоростью, поэтому они не будут находиться на одинаковом расстоянии от одного и того же проводника на протяжении всей трассы.

Из-за разной скорости скручивания вы увидите разную длину каждой пары при измерении длины каждой с помощью кабельного тестера. Если бы вы их раскрутили и расправили, те, у которых больше скручиваний, были бы немного длиннее.Длина может отличаться на 5% и более — предел TIA для длины кабеля основан на самой короткой паре.

Несмотря на то, что в модульном разъеме (RJ-45) проводники проходят параллельно только на короткое расстояние, они обычно вносят наибольший вклад в NEXT на установленном канале. А слишком большое раскручивание при установке разъемов может значительно усилить эффект и привести к тому, что ссылки не пройдут сертификацию.

В более новых конструкциях достигаются лучшие характеристики перекрестных помех за счет использования прокладок в кабелях, более тщательного контроля скорости скручивания и соединения пар.А новые технологии, такие как 10GBASE-T и PoE, требуют большего, чем просто отличные характеристики перекрестных помех. Но перекрестные помехи по-прежнему являются одним из самых важных параметров с точки зрения высокопроизводительных кабелей.

Если вас интересует кабельный тестер, ознакомьтесь с нашим Руководством по выбору меди.

Витая пара | Связь InfoZone

Витые пары состоят из двух изолированных медных проводов, скрученных вместе. Скручивание сделано, чтобы помочь устранить внешние электромагнитные помехи.Перекрестные помехи могут исходить от других пар кабеля. Каждый тип кабеля витой пары имеет характеристики полосы пропускания и скорости передачи данных. Из-за меньшего диаметра скрученный провод часто встречается в телефонных или сетевых кабелях. Варианты коаксиального или оптического волокна обеспечивают большую полосу пропускания по сравнению с кабелями на основе витой пары. Витая пара часто используется в домашних условиях, хотя для установки в локальной сети можно использовать более высокие классы витой пары.

Кабель витой пары в многожильном или одножильном исполнении

Когда два провода с раздельной изоляцией скручиваются друг с другом, получается витая пара .Кабель доступен в одножильном или многожильном исполнении. Многожильный провод обеспечивает большую гибкость при установке, требующей изгиба. Сплошная проводка, также известная как кабель с твердым сердечником, может покрывать большее расстояние, но не предназначена для установки, требующей физического изгиба. Как экранированные, так и неэкранированные витые пары доступны в одножильных или многожильных вариантах.

Характеристики STP и UTP

Экранированная витая пара и неэкранированная витая пара сокращенно обозначаются как STP и UTP .STP представляет собой два изолированных медных провода, которые скручены друг с другом и затем покрыты дополнительным экраном. Это дополнительное покрытие повышает защиту от помех. STP часто используется в приложениях Ethernet. Кабели UTP — популярный выбор для локальных сетей. Он состоит из двух скрученных проводов без экранирования. Более шумная среда выигрывает от STP. Comms Express специализируется на всех типах кабелей для сетевых подключений, в том числе на витой паре.

Ссылки по теме

UTP LSOH / LSZH Cat5e в комплекте, 8 ядер, витая пара 8 x 4
Кабель Excel Cat6a с экранированной витой парой (U / FTP) Кабель из S-фольги Внешний класс
Кабель Excel Cat6A с экранированной витой парой (F / FTP) /

Получите это Twisted: Twisted Pair vs.Кабели без витой пары

Как мне обратиться к вам, читатель? Сосредоточен ли я на технических и отраслевых вопросах и сделаю эту статью ориентированной на «инженеров», или я должен направить эту статью на «философов». В зависимости от темы один может быть более подходящим, чем другой. Вместо этого я решил написать этот блог для «художника», которого можно считать обоими.

Витые пары: «Художнику»

Кабели являются важным компонентом систем связи.Они являются жизненно важной формой передачи информации, используемой во всем мире. Один тип кабеля, который используется во многих отраслях промышленности, — это многожильный кабель. Это кабель, имеющий как минимум 2 изолированных медных проводника, общая конструкция которых может варьироваться в зависимости от интересующей области применения. Другой вид многожильного кабеля называется многопарным. Хотя оба они могут считаться многожильными кабелями, основное различие между этими кабелями заключается в их конструкции проводников. В то время как многожильный кабель состоит из нескольких жил, многожильный кабель (a.к.а. витая пара) жилы скручены в пары. Оба кабеля иногда называют «кабелями данных» или «электронными кабелями». Эти названия связаны с приложениями, для которых обычно используются эти кабели. Некоторые из этих приложений включают системы передачи данных, системы связи, аудиосистемы, передачи энергии и многие другие.

Кто-то может спросить, а какой смысл скручивать проводники? Что ж, я вам скажу, что касается функциональности.Кабельная система с витой парой используется, помимо прочего, в большинстве современных сетей Ethernet. Пара проводов скручена и образует цепь, по которой передаются данные. Как мы все знаем, когда дело доходит до передачи данных, пропускная способность является важным фактором.

Существуют различные факторы, которые могут повлиять на характеристики кабеля, такие как шум и другие помехи сигнала (EMI, RFI, ESI). Один из этих факторов связан с магнетизмом. Все мы знаем, что электричество создает магнетизм. Когда высокочастотный сигнал передается по проводу, он создает магнитное поле, которое может навести сигнал на соседний провод внутри кабеля.Этот индуцированный сигнал называется «перекрестной наводкой», формой электромагнитных помех. Только представьте, что вы разговариваете по мобильному телефону и неожиданно слышите другой разговор. Вам будет так сложно вести этот разговор, чтобы вы могли его закончить. Представьте, как это делают сегодняшние передачи. Многие данные не будут отправлены.

В связи с растущей сегодня сложностью систем управления и связи в сочетании с увеличением расстояний, которые должны преодолевать сигналы, также увеличилась частота отказов, связанных с электрическими помехами.Чтобы свести к минимуму электромагнитные помехи и противостоять внешним помехам, необходимо скручивать провода. При скручивании проводов часть шумовых сигналов идет в одном направлении (отправка), а другая часть — в противоположном направлении (прием). Это скручивание помогает ослабить магнитное воздействие на провода, и, таким образом, внешние волны нейтрализуются из-за различных скручиваний. Это также помогает уменьшить помехи от соседних витых пар (перекрестные помехи). Степень поворотов также соответствует уровню категории.Кабель категории 6, предназначенный для гигабитных сетей, имеет более тугую скрутку, чем кабель Ethernet категории 3 (10 Мбит / с).

Существует два типа кабеля витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

Кабели UTP

В кабеле UTP каждый отдельный медный провод покрыт изоляционным материалом, а затем провода в каждой паре скручены друг вокруг друга. Этот кабель основан исключительно на эффекте подавления, создаваемом витыми парами проводов, чтобы уменьшить ухудшение сигнала, вызванное RFI (радиочастотными помехами) и EMI (электромагнитными помехами).Количество скручиваний также помогает уменьшить перекрестные помехи между парами. Чем больше скручиваний, тем меньше электромагнитные помехи между парами. Это основной тип проводки, используемый для телефонов и очень распространенный в компьютерных сетях, особенно в качестве соединительных кабелей из-за его высокой гибкости. Есть некоторые преимущества использования кабеля UTP. Одним из них является его небольшой размер, который выгоден при установке, поскольку из-за небольшого внешнего диаметра этот кабель не заполняет кабельные каналы так быстро, как более громоздкие кабели.Этот кабель не только прост в установке, но и дешевле, чем другие типы сетевых носителей. Кабель UTP популярен благодаря своей способности использоваться с большинством основных сетевых структур.

Есть и недостатки использования кабеля UTP. Кабель UTP более восприимчив к электрическим шумам и помехам, чем некоторые другие типы носителей, а расстояние усиления сигнала меньше, чем для коаксиальных или оптоволоконных кабелей.

Кабели STP

В кабелях STP каждая пара проводов обернута металлической фольгой, обычно алюминиевой.Этот кабель сочетает в себе методы гашения и скручивания проводов с экранированием. После наматывания пар общие провода снова обматывают металлической оплеткой или фольгой. В частности, в сетевых установках Ethernet кабельная разводка STP используется для уменьшения электрического шума внутри кабеля (перекрестных помех) и от внешних помех, таких как EMI и RFI. Кабель STP также может помочь обеспечить заземление. Кабель STP предотвращает помехи сигнала лучше, чем кабель UTP. Однако кабель STP дороже и сложнее в установке, чем кабель UTP.Кроме того, этот кабель должен быть правильно заземлен, потому что в противном случае экран может действовать как антенна и принимать дополнительные нежелательные сигналы. Из-за этих факторов и того факта, что в большинстве зданий уже используется UTP, он меньше используется при прокладке сетей Ethernet.

Вкратце, многожильные кабели предназначены для общего использования с высокими характеристиками в системах распределения электроэнергии. Поскольку многопарные кабели обеспечивают более высокую скорость передачи данных, они превосходно справляются с задачами передачи данных.Если вы хотите подключить свой объект автоматизации, офис или даже дом, MISUMI предлагает множество вариантов для ваших многожильных и многопарных кабелей.

Кабель с витой парой

— обзор

7.6.2 Топология LAN

В локальной сети в качестве среды передачи в основном используются коаксиальные кабели, оптические волокна или кабели с витой парой. Топологии «звезда», «шина» и / или «кольцо» используются в качестве топологии LAN. Эти три типа топологий LAN показаны на рисунке 7.5.

РИСУНОК 7.5. Три типа топологии LAN.

В звездообразной сети каждый узел связан с центральным узлом. Эта сеть является типичной в глобальной сети. Центральный узел является общим и выполняет коммутационные функции для всех. Каждый узел связан с центром через свою линию передачи. Топология «звезда» используется в основном во внутриофисной сети. В качестве линий передачи используются витые пары или оптоволоконные кабели. Его достоинства в том, что им легко управлять, и он подходит для одноранговой связи.Недостатком является то, что он не является надежным, расширяемым или гибким, потому что центральный узел выполняет все функции переключения — если он выходит из строя, сеть оказывается в беде.

В сети bus каждый узел связан с шиной, общей для всех узлов. Информация, выдаваемая узлом, передается по шине. Коаксиальный кабель в основном используется для шинной сети. У каждого узла есть своя коммуникационная функция. Даже когда узел в беде, он не оказывает отрицательного воздействия на другие узлы.Следовательно, сеть надежна. А структуру сети легко менять и расширять. К шине можно подключить любой узел в любое время. В этой сети можно разместить множество каналов, предоставив разные несущие частоты, чтобы сделать ее широкополосной. Однако в сети низкий уровень безопасности данных, передаваемых между узлами. Наконец, когда автобус попадает в беду, движение полностью нарушается.

В кольцевой сети используются витые пары или оптоволоконные кабели.В этой системе разрешена односторонняя передача. Сеть замкнутая, и каждый узел идет последовательно. Когда узел в кольце выдает сообщение в сеть, оно передается через кольцо до тех пор, пока сообщение не вернется к исходному узлу. Сообщение искажается при прохождении через кольцо. Но каждый узел, который его получает, воспроизводит и передает его соседнему узлу. Следовательно, расстояние до кольца можно увеличить. Шинные и кольцевые сети действуют как системы многоадресной передачи.То есть любой узел в сети может отправить сообщение и получить его. Путем внедрения соответствующей технологии управления доступом могут быть достигнуты некоторые виды функций коммутации и вещания.

В дополнение к вышеупомянутым топологиям LAN существуют модифицированные топологии LAN, такие как сеть U bus . Когда коаксиальные кабели используются для широкополосной сетевой системы, необходимо установить головное оборудование, которое будет действовать как усилители сигнала. Шина U-типа показана на рисунке 7.6. Сигналы передаются от головной станции к клиенту по кабелю. Кабель называется исходящей линией и используется только для передачи входных сигналов. С другой стороны, сигналы передаются от клиентов к головной станции по кабелю. Кабель называется входящей линией и используется только для передачи выходных сигналов. Чтобы обеспечить входящую и исходящую передачу по одному кабелю, используется метод умножения с частотным разделением, чтобы сделать связь эффективной и действенной.Этот тип топологии используется для городской системы двустороннего кабельного телевидения.

РИСУНОК 7.6. Автобусная сеть U-типа.

Для построения шинной сети с односторонними линиями передачи, такими как оптические кабели, используется топология звездообразная шина . В центре сети устанавливается звездообразный ответвитель. Каждый узел в сети имеет передатчик и приемник. Звездообразный ответвитель имеет входные и выходные клеммы. Передатчик каждого узла связан с входным терминалом, а приемник — с выходным терминалом.Сигнал, выдаваемый узлом, отправляется всем узлам через звездообразный соединитель. Это ведет себя так же, как в автобусной сети.

Существует еще одна кольцевая сеть: два провода связаны с центральным узлом, который называется концентратором . Эта сетевая топология составляет кольцевую сеть через концентратор. Когда узел в беде, он обходится; связь может осуществляться за исключением проблемного узла.

В последнее время появились беспроводные локальные сети. Используя частоты до 10 Мбит / с, связь осуществляется между мобильным терминалом и базовой станцией, расположенной под потолком.Используется для внутренней связи. Топология сети представляет собой звездообразную сеть, которая обеспечивает от 1 до n каналов связи.

Что такое экранированная витая пара и как она работает?

Что такое экранированная витая пара (STP)?

Экранированная витая пара (STP) — это особый вид медной телефонной проводки и проводки локальной сети (LAN), используемой в некоторых бизнес-установках. Он добавляет внешнее покрытие или экран, который выполняет функцию заземления к обычной проводке витой пары.

Витая пара — это обычный медный провод, соединяющий многие компьютерные сети с телефонной компанией. Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого сигнала на витой паре требуются оба провода.

В отличие от неэкранированной витой пары (UTP), экранированная витая пара также закрывает эти провода экраном и заземляет их, чтобы еще больше снизить электромагнитные и радиочастотные помехи. Кабели STP дороже и сложнее в установке, чем проводка UTP.

Экранированная витая пара добавляет дополнительное внешнее покрытие к стандартной проводке витой пары.

Как устанавливается экранированная витая пара?

Поскольку некоторые телефонные аппараты или настольные компьютеры требуют нескольких подключений, витая пара иногда устанавливается двумя или более парами — все в одном кабеле. Предприятия часто используют экранированную витую пару в своих кабельных системах, в то время как наиболее распространенным видом проводов, устанавливаемых в домах, является UTP.

Часто витая пара теперь подключается к дому с двумя парами кабелей. Дополнительная пара позволяет при необходимости добавить еще одну линию — возможно, для использования модема.

Витая пара, будь то UTP или STP, также поставляется с уникальной цветовой кодировкой каждой пары, когда она упакована в несколько пар. Для различных целей, таких как аналоговые, цифровые и Ethernet, требуются разные парные кратные. Таким образом, цветовое кодирование упрощает различение пар.

Хотя витая пара часто используется в домашних условиях, предприятия часто используют витую пару более высокого класса для горизонтальной проводки в локальных сетях, поскольку она дешевле, чем коаксиальный (коаксиальный) кабель.Коаксиальные и оптоволоконные кабели являются основными альтернативами витой паре.

В электрически зашумленной деловой среде экранированная витая пара использует разъемы RS-449, RJ-45, RS-232 и RJ-11 для максимального снижения помех.

Чем экранированная витая пара отличается от кабеля Ethernet или телефонного кабеля?

Телефонный кабель или кабель Ethernet, купленный в местном хозяйственном магазине для подключения телефона или компьютера к настенной розетке, не то же самое, что неэкранированный или экранированный кабель витой пары.Это параллельная проволока, известная как silver satin .

Настенная розетка, к которой прикреплены эти кабели, может иметь до пяти видов расположения отверстий или выводов, в зависимости от того, какие типы проводов будут подключены при установке — например, цифровой, аналоговый или LAN. (Вот почему пользователи могут иногда обнаруживать, когда они переносят свой ноутбук в другое место, что соединения настенной розетки не соответствуют их вилке, если они не подключаются к локальной сети по беспроводной сети.)

В чем разница между STP, FTP и S / FTP и UTP?

Давайте кратко рассмотрим разницу между кабелями экранированной витой пары и некоторыми альтернативами витой пары:

• СТП. Экранированная витая пара действует как проводящий экран, закрывая четыре пары сигнальных проводов как средство уменьшения электромагнитных помех. Существует множество различных типов кабелей STP, например, витая пара из фольги (FTP) и экранированная витая пара из фольги (S / FTP).
• FTP. Существуют также кабели STP, в которых используется более легкий экран из фольги. Однако обратите внимание, что во время установки необходимо следить за радиусом изгиба и натяжением, чтобы предотвратить разрыв этих экранированных кабелей.
• S / FTP. Чтобы избежать возможности разрыва, существуют также кабельные системы STP, в которых используется толстый экран с оплеткой, чтобы сделать кабель более прочным. По сути, отдельные пары проводов внутри кабеля скручены и экранированы, чтобы обеспечить наилучшую защиту от перекрестных помех и электромагнитных помех.
• UTP. Наиболее распространенным видом проводов, прокладываемых в доме, является неэкранированная витая пара. В отличие от STP, FTP и S / FTP, кабели UTP не имеют физического экранирования для блокировки помех.Вместо этого UTP полагается на медиа-фильтры и балансирующие устройства — от «сбалансированного до несбалансированного» — в качестве механизмов балансировки и фильтрации.

По сути, основное различие между этими типами кабелей заключается в их конструкции. Однако их цель одна и та же: обеспечение надежного подключения к коммуникационному оборудованию.

STP и скорость передачи данных

Экранированные витые пары бывают разных категорий. Наиболее популярными сегодня являются Cat5e, Cat6, Cat6a и Cat7.Давайте подробнее рассмотрим различные категории STP и сравним их пропускную способность и максимальную скорость высокоскоростной передачи данных.

Сравнение назначения, пропускной способности и максимальной скорости передачи данных наиболее распространенных типов экранированных кабелей витой пары

Что такое витая пара? — Определение с сайта WhatIs.com

От

(См. Также категории кабельных систем на основе витой пары и телефонных розеток.) ​​

Витая пара — это обычный медный провод, соединяющий домашние и многие рабочие компьютеры с телефонной компанией.Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого соединения по витой паре требуются оба провода. Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле. В некоторых офисах витая пара заключена в экран, который выполняет функцию заземления. Это известно как экранированная витая пара (STP). Обычный провод к дому — неэкранированная витая пара (UTP).

Витая пара теперь часто устанавливается с двумя парами к дому, а дополнительная пара позволяет вам добавить еще одну линию (возможно, для использования модема), когда она вам понадобится.

Витая пара поставляется с уникальной цветовой кодировкой каждой пары, если она упакована в несколько пар. Для различных применений, таких как аналоговый, цифровой и Ethernet, требуются разные парные кратные.

Хотя витая пара часто используется в домашних условиях, витая пара более высокого класса часто используется для горизонтальной проводки в установках локальной сети, поскольку она дешевле, чем коаксиальный кабель.

Провод, который вы покупаете в местном хозяйственном магазине для расширения от модема вашего телефона или компьютера к настенной розетке, не является витой парой. Это параллельная проволока, известная как silver satin . В настенной розетке может быть до пяти видов расположения отверстий или выводов в зависимости от того, какие типы проводов будут подключены при установке (например, цифровой, аналоговый или LAN). (Вот почему иногда, когда переносите ноутбук в другое место, вы можете обнаружить, что разъемы настенной розетки не соответствуют вашей вилке.)

Последний раз обновлялся в сентябре 2005 г.

Узнайте подробнее о SDN и других сетевых стратегиях

Как сделать витую пару »Примечания по электронике

Простой метод изготовления отрезков витой пары из отрезков обычного одинарного кабеля / провода

---

Советы и подсказки по конструкции Включает:

Как сделать витую пару Как сверлить окрашенные гильзы Как использовать гильзы для проводов Как привести в порядок электропроводку ткацкими станками Как исправить перекрученный соединительный провод

---

Скрученные пары проводов часто используются для передачи сигналов.Если два провода проложены вместе, наводки можно свести к минимуму. Один из самых простых и удобных способов удержать их вместе — это скрутить их вместе. Если сделать это вручную, это может стать очень неровным и выглядеть очень неопрятно. Однако, если они правильно скручены, они могут выглядеть намного аккуратнее, а намотка будет очень ровной.

Относительно легко сделать очень аккуратную работу по изготовлению набора проводов из витой пары: сначала отрежьте два провода одинаковой длины и желательно разного цвета.Это позволяет идентифицировать провода позже. Один конец каждого провода следует надежно зажать в тисках. Другой конец каждой проволоки вставляется в сверло ручной дрели. После закрепления ручная дрель поворачивается. Это нужно сделать так, чтобы к проволокам приходилось немного больше скручивания, чем требуется. Дополнительные скрутки вводятся потому, что проволока расслабляется после того, как проволока вынимается из сверла и тисков, и они немного раскручиваются.

Изготовление витой пары

Этот метод изготовления витой пары прост, быстр и дает очень аккуратный и презентабельный результат.Использование витой пары может помочь снизить уровень помех, возникающих на проводах, хотя, когда требуется высокий уровень изоляции, коаксиальный кабель более надежен.

Другие строительные идеи и концепции:
Пайка Пайка компонентов SMT ESD — электростатический разряд Производство печатных плат Сборка печатной платы
Вернуться в меню «Строительные методы».
