Монтаж вытяжной вентиляции на кухне: Монтаж вытяжки с воздуховодом на кухне своими руками

Как установить вытяжку на кухне своими руками: пошаговая видео инструкция

Приобретение вытяжки является радужным событием для многих домохозяек. Ведь кухня это-то место в квартире, где каждый день мы готовим и принимаем пищу, следовательно, она должна быть опрятной и чистой.

После удачного приобретения долгожданного вытяжного устройства, однозначно возникнет вопрос, как правильно установить вытяжку на кухне. Вариантов тут немного, можно вызвать мастера, но это может обойтись вам копеечку либо попробовать произвести подключение своими руками.

В данной статье, мы хотим дать советы и рекомендации для тех, кто все же решил самостоятельно занятся установкой вытяжки и подключить ее к вентиляции, комментирую материал фото и видео рекомендациями.

В предыдущей статье мы уже писали, что вытяжки делятся на два вида как, по принципу работы, так и по способу установки, а именно:

• Вытяжной режим (проточный) с полным отводом загрязненного воздуха в вентиляционный канал, считается наиболее эффективным, но труда затратным в установке.
• Вытяжка с режимом рециркуляции воздуха на кухне, то есть вытягивание загрязненного воздуха, очистка с помощью угольных фильтров, и повторная подача очищенного воздуха в помещение. По способу монтажа, более простой, но в плане очистке уступает проточному режиму, так как в процессе загрязненный воздух очищается всего на 70%.

Далее мы хотим более подробно рассмотреть способы как установить вытяжку на кухне своими руками в том, или ином случае.

Необходимый набор инструментов для работы

Для того чтобы правильно произвести монтаж вытяжки, достаточно иметь под рукой такой набор инструментов для работы, а именно:

• Перфоратор или дрель, в зависимости от конструкции стен
• Шуруповерт, шурупы и дюбели
• Рулетка и строительный уровень
• Молоток и карандаш для разметки
• Защитные очки и перчатки

Это минимальный набор инструментов, которые понадобятся для того чтобы установить любую из типов вытяжек, независимо от способа ее крепления и режима работы.

Некоторые советы перед установкой вытяжки

1. Перед тем как произвести установку устройства, прежде всего, следует собрать мебель, если у вас встраиваемая модель, допускается монтаж электроприбора одновременно со сборкой мебели, но учтите место под нее должно заранее запланированной и размеченной.
2. Проверить наличие розеток на кухне, если она расположена вдали от места крепления вытяжки, позаботьтесь о ее переносе или установите новую розетку, желательно рядом с вытяжным прибором, а в идеале чуть выше над ней. Так как шнуры у электроприбора довольно короткие, а использование удлинителей, для таких электроприборов нежелательно. Помимо того, розетка должна быть с заземлением, и предназначена только для подключения вытяжек.
3. Определиться с высотой расстояния между плитой и прибором, обычно эти показатели производители указывают в инструкции, типовая рекомендованная высота для электроплит составляет 70 см, над газовой плитой 80 см.

Подключение вытяжки на кухне к вентиляции

После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь установить вытяжку своими руками в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.

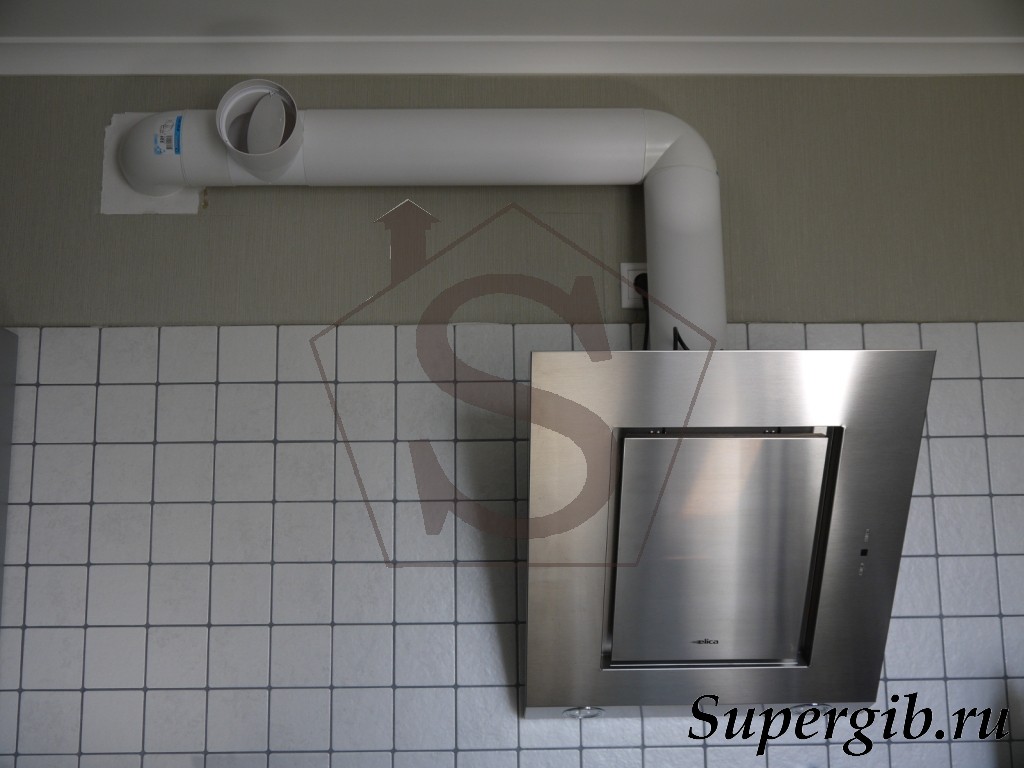

Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.

Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.

При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.

Крепление вытяжки на кухне

Схема монтажа вытяжки в основном прилагается в инструкции к изделию от производителя. Давайте для примера рассмотрим подключение стандартной плоской модели.

Такое устройство не требует подключения ее к системе вентиляции и считается рециркуляционной. Плоскую модель намного проще установить, как вариант ее можно вмонтировать к стене либо к нижней части подвесной кухонной мебели. Процесс монтажа вытяжки к стене на кухне:

• Первым делом с помощью уровня и рулетки, делаем разметки на стене, то есть, отмеряем нужную высоту, а также место для крепления электроприбора (отверстие). В некоторых современных моделях, в комплекте идет специальный шаблон, для отметки мест крепления, для наиболее точности, можно воспользоваться им.
• С помощью электродрели, просверливаем отверстие в стене и забиваем дюбели.
• Далее берем металлические крепления, которые входят в комплект, и закрепляем на саморезы.
• Фиксируем вытяжку на навесы и подключаем ее к электросети.

В принципе вот и весь процесс крепления и монтажа кухонного электроприбора.

Бываю случаи, когда закрепить кухонную вытяжку стандартными дюбелями не получается, либо мешает газовая труба либо неровная стена. В этом случае, придется воспользоваться шуруп – шпилькой (шпилька сантехническая).

Более детально об этом способе вы можете ознакомиться на видео ниже:

Подведя итоги, ознакомившись с нашими советами, я думаю, у вас не будет затруднения в процессе работ как правильно установить вытяжку на кухне своими руками, и ответ на вопрос будет исчерпан, но если вы неуверенны в своих силах, то наш совет, лучше вызовите специалиста.

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Содержание

• Виды кухонных вытяжек
• Режим работы вытяжки
• Необходимая мощность
• Заземление и зануление
• Вентиляция в квартире
• Выбор воздуховода
• Процесс монтажа вытяжки
• Антивозвратный механизм
• Подключение воздуховода
• Крепление на стену без шкафа

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

• • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

• Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Кухонные вытяжные вентиляторы | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Новые дома ENERGY STAR для одной семьи, версия 3/3. 1 (Rev. 11)

Национальный полевой контрольный список оценщиков

Система HVAC.
7. Системы механической вентиляции жилого помещения («Вентиляционная система»)  ⁴⁵  и впускные отверстия в возвратном воздуховоде  ⁴⁶
7.4 Вентилятор системы с мощностью ≤ 3 сон, если он работает с перерывами, и ≤ 1 сона, если он работает непрерывно или в порядке исключения. ⁵¹

8. Местная механическая вытяжка. На каждой кухне и в ванной установлена ​​система, которая выводит воздух прямо наружу и соответствует одному из следующих стандартов воздушного потока, измеренного Rater, и уровня шума, установленного производителем:  ^{47, 57}

Контрольный список национальных рейтеров: местный механический выхлоп. (Источник: ENERGY STAR Single-Family New Homes, Version (Rev. 11))

Сноска 45) В соответствии со стандартом ANSI / RESNET / ICC Std. 301-2019, Система механической вентиляции жилого помещения представляет собой вентиляционную систему, состоящую из механизированного вентиляционного оборудования, такого как вентиляторы с электроприводом и воздуходувки, и связанных с ними механических компонентов, таких как воздуховоды, воздухозаборники, заслонки, фильтры и связанные с ними устройства управления, которые обеспечивают вентиляцию жилого помещения. при известной или измеренной скорости воздушного потока.

Сноска 46) Пункт 7.3 применяется к любому входу наружного воздуха, соединенному с канальным возвратом системы ОВКВ жилого помещения, независимо от его предполагаемого назначения (например, для вентиляционного воздуха, подпиточного воздуха, воздуха для горения). Этот пункт не применяется к системам HVAC без канальной обратки.

Сноска 47) Расходы воздуха в системе механической вентиляции жилого помещения и местные потоки вытяжного воздуха должны быть определены и задокументированы оценщиком с использованием ANSI / RESNET / ICC Std. 380, включая все дополнения и нормативные приложения, с новыми версиями и дополнениями, реализованными в соответствии с графиком, установленным HCO, в соответствии с которым сертифицируется дом.

Сноска 51) Вентиляторы системы механической вентиляции жилого помещения должны быть рассчитаны на уровень шума не ниже скорости воздушного потока, указанной в пункте 2.3 Национального отчета по проектированию ОВКВ. Вентиляторы, освобожденные от этого требования, включают вентиляторы системы обработки воздуха HVAC, выносные вентиляторы и вентиляторы периодического действия мощностью ≥ 400 CFM. Для рассмотрения вопроса об этом исключении выносной вентилятор должен быть установлен за пределами жилых помещений, ванных комнат, туалетов и коридоров, а между вентилятором и воздухозаборной решеткой должен быть воздуховод длиной ≥ 4 фута. Согласно ASHRAE 62.2-2010 жилые помещения предназначены для постоянного проживания людей; такое пространство обычно включает помещения, используемые для проживания, сна, приема пищи и приготовления пищи, но обычно не включает ванные комнаты, туалеты, коридоры, складские помещения, туалеты или подсобные помещения.

Сноска 57) Местные механические вытяжные вентиляторы непрерывного действия для ванных комнат должны быть рассчитаны на уровень шума не ниже скорости воздушного потока, указанной в пункте 8.2. Местные механические вытяжные вентиляторы для ванных комнат, а также для кухонь периодического и непрерывного действия рекомендуется, но не обязательно, должны быть рассчитаны на уровень шума не ниже скорости воздушного потока, указанной в пунктах 8. 1 и 8.2. В соответствии со стандартом ASHRAE 62.2-2010 вытяжная система представляет собой один или несколько вентиляторов, которые удаляют воздух из здания, вызывая попадание наружного воздуха через вентиляционные отверстия или обычные пути утечки через ограждающие конструкции здания (например, вытяжные вентиляторы для ванн, вытяжки, сушилки для белья). . Согласно ASHRAE 62.2-2010, ванная комната — это любое помещение, в котором есть ванна, душ, гидромассажная ванна или аналогичный источник влаги.

Сноска 58) Механическая выхлопная система периодического действия, если она предусмотрена, должна быть рассчитана на работу по мере необходимости для пассажира. Устройства управления не должны мешать управлению пассажирами в системах прерывистого действия.

Сноска 59) Объем кухни определяется путем рисования на плане этажа наименьшего возможного прямоугольника, охватывающего все шкафы, кладовые, острова, полуострова, плиты/духовки и кухонный вытяжной вентилятор, и умножения на среднюю высоту потолка для этого область. Кроме того, непрерывная скорость вытяжки из кухни должна составлять ≥ 25 кубических футов в минуту в 2009 г.Таблица IRC M1507.3, независимо от скорости, рассчитанной с использованием объема кухни. Объем шкафа должен быть включен в объем кухни.

Сноска 60) Дома должны соответствовать этому пункту. В качестве альтернативы для кухонных вытяжных вентиляторов разрешается использовать нормативные требования к размерам воздуховодов, указанные в таблице 5.3 ASHRAE 62.2-2010/2013/2016, исходя из номинального воздушного потока вентилятора 0,25 IWC. Если номинальный расход воздуха неизвестен, следует использовать гладкий воздуховод диаметром ≥ 6 дюймов с переходом от прямоугольного к круглому воздуховоду при необходимости. Руководство для помощи партнерам по этим альтернативам доступно на ENERGY STAR New Homes Guidance. В качестве альтернативы пункту 8.1 в домах разрешено использовать постоянную скорость вытяжки из кухни 25 кубических футов в минуту в 2009 г.Таблица IRC M1507.3, если они либо a) сертифицированы PHIUS+ или PHI, либо b) обеспечивают как вентиляцию жилого помещения, так и локальную механическую кухонную вытяжку с использованием сбалансированной системы, и имеют подтвержденную Rater скорость инфильтрации всего здания ≤ 1,0 ACH50 или ≤ 0,05 CFM50 на кв. фут огороженной площади и подтвержденный компанией Rater коэффициент секционирования жилой единицы ≤ 0,30 CFM50 на кв. фут огороженной площади, если в здании имеется несколько жилых единиц. «Площадь корпуса» определяется как площадь поверхностей, ограничивающих объем, находящийся под давлением/сбрасываемым давлением во время испытания.

Сноска 61) Все кухонные вытяжные вентиляторы периодического действия должны иметь мощность не менее 100 кубических футов в минуту. Кроме того, если вентилятор не является частью вентилируемой вытяжки или комбинации прибора и вытяжки (т. е. если вентилятор не встроен в плиту), то он также должен обеспечивать вытяжку ≥ 5 ACH в зависимости от кухни. объем.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением Министерства энергетики (версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано в соответствии с EPA Indoor airPLUS

2009 Международный кодекс энергосбережения (IECC)

Раздел 403.5 Механические вентиляция (обязательно). На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.

2012, 2015, 2018 и 2021 Международный кодекс энергосбережения (IECC)

Раздел R403.5 (R403.6 в 2015, 2018 и 2021 IECC) Механическая вентиляция должна соответствовать требованиям Международного жилищного кодекса или Международный механический кодекс. На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки. Таблица R403.5.1 (R403.6.1 в IECC 2015 и 2018 гг. и R403.6.2 в IECC 2021 г.) Вентилятор системы механической вентиляции Эффективность вытяжки и встроенных вентиляторов должна составлять не менее 2,8 кубических футов в минуту/ватт.

Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.

2009 Международный жилищный кодекс (IRC)

Раздел M1507.3 Скорость вентиляции. Кухонные вентиляторы должны иметь скорость вытяжки 100 кубических футов в минуту в прерывистом режиме или 25 кубических футов в минуту в непрерывном режиме.

2012 IRC

M1503 Вытяжные зонты Вытяжные зонты должны выходить на улицу через металлический канал, изготовленный из оцинкованной стали, нержавеющей стали или меди; с гладкой внутренней поверхностью, воздухонепроницаемой и оснащенной заслонкой обратной тяги. Воздуховод должен быть независим от других вытяжных систем и не должен выходить на чердак, подполье или другое внутреннее пространство. Вытяжные вентиляторы, способные вытягивать ≥ 400 кубических футов в минуту, должны механически или естественным образом снабжаться подпиточным воздухом со скоростью, равной скорости вытяжного воздуха. Система подпиточного воздуха должна иметь гравитационную или электрически управляемую заслонку, которая автоматически открывается при работе системы и доступна для осмотра.

M1504 Микроволновые печи, устанавливаемые над указанными и маркированными кухонными приборами, должны соответствовать условиям перечня и маркировки микроволновой печи, а также инструкции производителя по установке. Микроволновая печь также должна соответствовать UL 923.

M1505 Жаровни с открытым верхом должны иметь мин. Металлический вытяжной колпак 28-го калибра с зазором ¼ дюйма между колпаком и нижней частью горючих материалов или шкафов. Вытяжка должна быть не меньше ширины жаровни, простираться на всю установку, выходить наружу и быть оборудована заслонкой обратной тяги.

M1506  Вытяжное отверстие должно заканчиваться на расстоянии не менее 3 футов от границ собственности, 3 футов от работающих и неработающих отверстий в здание и 10 футов от механических воздухозаборников, за исключением случаев, когда отверстие расположено на 3 фута выше воздухозаборника.

M1507 Механическая система вентиляции всего дома должна состоять из одного или нескольких приточных или вытяжных вентиляторов или комбинации таких и связанных с ними воздуховодов и органов управления. В качестве такой системы допускается использовать местные вытяжные или приточные вентиляторы. Воздуховоды наружного воздуха, подсоединенные к обратной стороне вентиляционной установки, следует рассматривать как обеспечивающие приточную вентиляцию. Механическая система вентиляции всего птичника должна быть снабжена средствами управления, обеспечивающими ручное управление.

Система механической вентиляции всего дома должна подавать наружный воздух со скоростью, эквивалентной минимальной скорости, указанной в таблицах M1507.3.3(1) и M1507.3.3(2), которые основаны на площади пола дома.

Местная скорость вытяжки (в соответствии с таблицей M1507.4) Кухонные вентиляторы должны иметь скорость вытяжки 100 кубических футов в минуту, если они работают с перерывами, или 25 кубических футов в минуту, если они работают постоянно.

2015 IRC

То же, что и 2012. Длина и диаметры воздуховодов указаны в таблице M1506.2 и основаны на скорости потока вентилятора, которая должна соответствовать ANSIE/AMCA 210-ANSIE/ASHRAE 51.

2018 и 2021 IRC

Раздел M1503 «Бытовое кухонное вытяжное оборудование» описывает требования к вытяжному оборудованию, связанному с кухнями и кухонной техникой. Потолочные вытяжки и вытяжное оборудование с нисходящей тягой со встроенными вентиляторами должны соответствовать UL507. M1503.3 Выпуск выхлопных газов гласит, что выхлопные газы для приготовления пищи должны выводиться наружу через воздуховод. Воздуховод должен иметь гладкую внутреннюю поверхность, быть герметичным, снабжен обратным клапаном и не зависеть от всех других вытяжных систем.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, перестройку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) 62. 2-2010, ASHRAE 62.2-2013 и ASHRAE 62.2-2016 9 0003

Стандарт ASHRAE 62.2 Вентиляция для обеспечения приемлемого качества воздуха в помещении при низких -Поднимите жилые дома (доступны для покупки по ссылке выше). Стандарт устанавливает минимальные требования к системам механической и естественной вентиляции, предназначенным для обеспечения приемлемого качества воздуха в помещениях малоэтажных жилых домов.

Американский национальный институт стандартов (ANSI)/Сеть бытовых энергетических услуг (RESNET)/Международный совет по нормам (ICC) 380-2016

Стандарт для испытаний на герметичность ограждений зданий, воздухонепроницаемость систем распределения воздуха для обогрева и охлаждения, и воздушный поток механических систем вентиляции. В разделе 5.1 определены процедуры измерения расхода воздуха в системе механической вентиляции, включая вытяжной шкаф с механическим приводом, устройство сопротивления воздушному потоку или вытяжной шкаф с пассивным потоком.

Что можно и чего нельзя делать при установке кухонного вытяжного вентилятора

Если вы любите готовить, вам нужен кухонный вытяжной вентилятор. Кухонный вытяжной вентилятор, также известный как вытяжной вентилятор или вытяжка, необходим для удаления жира, дыма и испарений, присутствующих в воздухе при приготовлении пищи в духовке или на плите.

Прежде чем мы перейдем к установке кухонного вытяжного вентилятора, вы должны понимать два различных типа кухонных вытяжных вентиляторов и преимущества каждого из них:

Канальные кухонные вытяжные вентиляторы

Канальные кухонные вытяжные вентиляторы всасывают воздух из кухни через воздуховод и выпускают его наружу. Поскольку для этого типа вытяжного вентилятора требуются воздуховоды и трубопроводы, идущие от вашей кухни к внешней стороне дома, у него могут быть ограниченные варианты расположения.

Поскольку они выпускают захваченный воздух наружу, а не просто рециркулируют или фильтруют его, канальные вытяжные вентиляторы удаляют влагу, вызванную влажностью и паром при приготовлении пищи, в отличие от их бесканальных аналогов.

Канальные вентиляторы требуют тщательной установки, которую можно доверить специалистам или выполнить самостоятельно, в зависимости от уровня вашего опыта.

Кухонные вытяжные вентиляторы без воздуховодов

Вместо того, чтобы фильтровать воздух снаружи дома, вытяжной вентилятор без воздуховодов всасывает кухонный воздух через угольный или угольный фильтр, который очищает воздух от запахов и частиц дыма и возвращает его на кухню. Бесканальные вентиляторы немного более универсальны, поскольку их можно установить практически в любом месте.

Фильтры бесканальных вытяжных вентиляторов необходимо очищать или заменять ежегодно. Недостатком бесканального вентилятора является то, что он не удаляет влагу, поэтому ваша кухня все равно может стать довольно влажной. Они также требуют большей мощности, чем вентиляторы без воздуховодов, что может сделать их немного более шумными.

Как установить вытяжной вентилятор на кухне

Готовы? Вот так.

Установка бесканального вытяжного вентилятора

Бесканальный вытяжной вентилятор относительно легко установить, так как он не требует воздуховодов или трубопроводов. Однако ему нужна собственная электрическая розетка, поэтому, если ее еще нет, вам придется попросить электрика установить ее. После этого выполните следующие действия:

1. Найдите центральную точку стены над плитой.
2. Проверьте свои размеры на новой вытяжке и убедитесь, что у вас есть необходимое пространство для установки.
3. Следуйте инструкциям по установке нового вытяжного вентилятора. Вам нужно будет использовать искатель шпилек, чтобы вы могли закрепить вентилятор капота на шпильках.

Как установить канальный вытяжной вентилятор

Установка канальной вытяжки немного сложнее. Мы настоятельно рекомендуем проконсультироваться со специалистом Aire Serv, прежде чем устанавливать воздуховод самостоятельно. Если вы уже сделали это, выполните следующие действия:

1. Измерьте длину трубы, которую вам нужно будет провести через стену наружу.
2. Ознакомьтесь с инструкциями к вашему новому вытяжному вентилятору, чтобы узнать, нужно ли вам удлинить трубопровод над вытяжкой или он будет проходить непосредственно за ней.
