Как нельзя делать кухни. Конструктивные ошибки в дизайне кухонь. Первый мебельный журнал

Как нельзя делать кухни. Длинный путеводитель по конструкторским ошибкам

Ошибки в проектировании делятся на ✔ допустимые, но существенно усложняющие эксплуатацию кухни, и ☒ фатальные, не позволяющие не только полноценную эксплуатацию кухни, но иногда даже ее установку.

1. Огонь, вода, трубы и прочее. Технические особенности помещения кухни

1.1. Огонь. Ошибки с электричеством

1.2. Вода. Ошибки с водопроводом и канализацией

1.3. Трубы. Ошибки с газом

1.4. Трубы.Ошибки с вентиляцией

1.5. Ошибки со стенами и полом

1.6. Светит и греет.Температура, влажность, солнце

2. Ошибки в организации пространства

3. Ошибки с ящиками и шкафами

4. Красота и деньги

Рассмотрим ошибки трех типов — неучет технических особенностей помещения, неправильную организацию пространства и ляпы при конструировании шкафов и ящиков.

1. Огонь, вода, трубы и прочее. Технические особенности помещения кухни

Это азы: кухня зависит от коммуникаций. Перенос коммуникаций сложен и не всегда возможен, особенно в городской квартире. Конструировать кухню следует с учетом всех имеющихся коммуникаций и наличия возможности по их переносу.

Что можно перенести: точки выхода воды, точки выхода электричества, батарею отопления. Что невозможно перенести: общедомовую канализацию, трубы вертикальной разводки отопления, газовый стояк, окошко вентиляции.

1.1. Огонь. Ошибки с электричеством

Провода и розетки на кухне. Фрагмент материалов для покупателей

✔ Отсутствуют розетки над рабочей поверхностью

Невозможность подключить мелкую бытовую технику непосредственно в рабочей зоне, например, блендер или мясорубку, существенно усложняет пользование кухни. Удлинители решают эту проблему, но змеящиеся по полу и столам провода портят вид кухни и могут привести к травмам.

☒ Розетки расположены прямо над мойкой и/или варочной панелью

Относим данную ошибку к фатальным, поскольку использование розеток в этих местах грозит именно фатальными последствиями для жизни и здоровья. Кстати, подключать электрическую варочную панель или духовой шкаф в розетку над столешницей нельзя.

☒ Отсутствуют отдельные розетки для крупной бытовой техники

Для современной бытовой техники критически важно наличии отдельной проводки для варочной панели, духового шкафа, посудомоечной машины и холодильника. Отдельные провода и розетки гарантируют стабильную работу и долгий срок службы техники. И не забудьте розетку для электроподжига газовой варочной панели!

Получить консультацию по проектированию кухни

Ваш городСанкт-ПетербургМоскваКазань**Поле обязательное для заполнения*Неккоректный ввод

**Поле обязательное для заполнения*Неккоректный ввод

**Поле обязательное для заполнения*Неккоректный ввод

Нажимая кнопку «Получить консультацию», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27. 07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных *

☒ Розетки расположены в местах примыкания столешницы к стене

В этом случае установить кухонную мебель будет невозможно.

Все действия с проводкой и розетками должны производиться в соответствии с проектом кухни и до ее установки. Однако нередко бывает, что к моменту заказа кухни ремонт в помещении уже закончен, и внести требуемые изменения не получится. В этом случае проект должен разрабатываться на основе имеющихся коммуникаций.

1.2. Вода. Ошибки с водопроводом и канализацией

☒ Нет подвода и отводы воды в месте размещения мойки и/или посудомоечной машины

Необходимо убедиться, что есть возможность подвести воду к тому месту, где будет размещаться посудомоечная машина, а также к самой мойке, в случае ее переноса. И не забыть, что воде требуется также отвод до основной канализационной трубы. В некоторых случаях место размещения фановой трубы может не позволять менять расположение мойки.

✔ Посудомоечная машина далеко от мойки

Даже при наличии возможности обеспечить подвод и отвод воды, размещение посудомоечной машины вдали от мойки создает сложности в ее эксплуатации. Грязную посуду складывают в мойку, а чистую в сушилку, которая в 99% случаев располагается над мойкой. Носить посуду от мойки в посудомойку, а затем из посудомойки в сушилку будет неудобно.

Посудомоечная машина расположена правильно — рядом с мойкой. Кухня СИНГЛ

1.3. Трубы. Ошибки с газом

☒ Газовый стояк проходит вдоль стены непосредственно за местом установки варочной панели

Газовая варочная панель должна размещаться сбоку от газового стояка, иначе она не поместится на столешнице по глубине. Исключение: газовый стояк, утопленный в специальный канал в стене и не препятствующий встраиванию варочной панели.

☒ Варочная панель далеко от газового стояка

Длина гибкой подводки для газового оборудования не должна превышать 1 метра. Слишком длинная гибкая подводка скорее всего не получит одобрения газовой службы, которая будет подключать газовую технику, и ее эксплуатация окажется невозможной.

☒ Кухонные секции перекрывают доступ к вентилю газового стояка

Как правило, газовый вентиль размещается на высоте 1-1,5 м от пола, и напольные или навесные секцииСекция — изделие, состоящее из собранного корпуса с накладным фасадом или без фасада, в зависимости от модели мебели.Подробнее его не перекрывают. Но иногда вентиль может оказаться за кухонным пеналом. В этом случае нужно обеспечить к нему доступ — сделать отверстие в задней стенке пенала в месте примыкания к вентилю.

Однако в том случае, если в пенал встроен холодильник, или на уровне вентиля размещен встроенный духовой шкаф, такого доступа не будет, и проект кухни окажется нереализуем.

1.4. Трубы. Ошибки с вентиляцией

✔ Варочная поверхность далеко от окошка вентиляции

Трубу для вытяжки можно протянуть хоть через всю кухню. Но необходимо понимать, что чем длиннее труба и чем больше у нее поворотов, тем ниже эффективность вытяжки. Если не удается разместить варочную панель вблизи вентиляции, возможно, будет лучше использовать рециркуляционную вытяжку со сменными угольными фильтрами.

Рециркуляционная вытяжка без отвода. Кухня МАНЧЕСТЕР

Принимать решение о вытяжке необходимо до окончательного согласования проекта кухни, потому что от типа и модели вытяжки зависит размер и форма навесных секций.

☒ Корпус секции полностью перекрывает окошко вентиляции

Полностью перекрывать окошко вентиляции нельзя, особенно в кухнях с газовым оборудованием. При установке вытяжки с выводом в вентиляцию необходимо обеспечить обратный приток воздуха.



1.5. Ошибки со стенами и полом

Исходим из того, что пол в помещении ровный, и ступеньки отсутствуют. Небольшие неровности в пределах 4-6 мм компенсируются с помощью регулируемых опор напольных секций кухни. Гораздо важнее качество стен.

✔ Тонкие стены

Перегородки толщиной 10 мм выдержат навесные секции, если сделаны из прочного материала, например, газобетона. Однако крепеж может повредить отделку с противоположной стороны стены. Следует иметь это в виду, чтобы после установки кухни не пришлось делать ремонт в комнате.

☒ Стены из гипсокартона

Навесные секции должны крепиться только на прочный стеновой материал — бетон, газобетон, кирпич и т.п. Стены, выстроенные из гипсокартона, необходимо усиливать с помощью закладных — деревянных брусков или толстой фанеры. Если такой возможности нет, придется делать кухню без навесных секций.

Случай из практики. Перегородка из гипсокартона после перепланировки квартиры в старом фонде. Изготовлена угловая кухня в стиле кантри, состоящая только из напольных секций и трех пеналов — холодильник, духовой шкаф, хранение. Вытяжка встраивалась в специальный короб на потолке над варочной поверхностью.

Из гипсокартона может быть сделана только небольшая часть стены, например, в месте переноса входной двери, о чем владельцы квартиры могут и не подозревать. Поэтому до подготовки проекта необходимо убедиться, что вся стена пригодна для навешивания секций.

1.6. Светит и греет. Температура, влажность, солнце

Это тоже технические особенности помещения. Необходимо учитывать температуру и освещение помещения при выборе модели кухни.

✔ Кухня из массива или с отделкой натуральным шпоном в помещении без отопления или во влажном помещении

Если кухня проектируется для помещения, в котором может подолгу отсутствовать отопление, например, для летней дачи, то следует избегать материалов, требующих стабильного температурного режима.

Кухни из массива или с отделкой шпоном плохо переносят перепады температур. Влажность им и вовсе противопоказана.

✔ Кухня с отделкой натуральным шпоном в солнечном помещении

Пользоваться такой кухней, конечно, будет можно, но внешний вид она со временем потеряет. Под воздействием солнечных лучей натуральный шпон выцветает, и хорошо, когда равномерно. Если лучи падают на отдельные участки фасадовФасад — лицевая часть мебели: распашная или подъемная дверца на секции, наружный элемент выдвижного ящика.Подробнее, то кухня будет некрасиво бледнеть фрагментами.

Эту великолепную кухню, облицованную натуральным шпоном американского ореха, нужно беречь от прямых солнечных лучей. Кухня МОДЕНА

2. Ошибки в организации пространства

✔ Неправильный рабочий треугольник

Рабочий треугольник — это последовательность «холодильник — мойка — варочная панель». Такая последовательность может быть прямой или в самом деле треугольной — в угловых или двухрядных кухнях.

Существуют четыре основные ошибки в организации рабочего треугольника:

1) мойка слишком далеко от холодильника;

2) мойка слишком близко к варочной панели;

3) варочная панель слишком близко к холодильнику;

4) мало рабочей поверхности из-за неоптимального размещения мойки и варочной панели.

Большинство ошибок в организации рабочего треугольника не являются фатальными, тем более, что размеры и технические особенности кухни часто не позволяют создать правильный треугольник. Порой холодильник находится даже не на кухне, а в соседнем помещении. Однако такие ошибки усложняют пользование кухней, вынуждая совершать множество лишних шагов и движений.

Правильный рабочий треугольник: холодильник — мойка — варочная панель. Кухня МУРАНО

✔ Теснота на кухне

При проектировании кухни следует принимать во внимание размеры обеденной группы. В противном случае, например, стол может оказаться слишком близко к варочной поверхности, или открывать посудомоечную машину будет сложно.

Один из способов увеличить пространство — это сделать в той половине угловой кухни, в которой нет встроенной бытовой техники, напольные секции меньшей глубины. Еще один способ — заказать радиусные фасадыРадиусный фасад — это закругленный фасад, выгнутый или вогнутый.Подробнее для боковой секции. Так будет легче и заходить на кухню, и выходить из нее.

Напольные секции слева — меньшей глубины. Кухня ФОНТИНА

Радиусный фасад и скругленная столешница. Кухня ДУЭТ

При проектировании параллельной кухни необходимо соблюдать правило одного метра. Таким должно быть минимальное расстояние между рядами. Лучше, если расстояние составляет не меньше 1,2 м. Тогда открытая дверца холодильника или посудомоечной машины не будут перекрывать проход.

✔ Мало места на столешнице

Даже в маленькой кухне можно выделить необходимый минимум для рабочей зоны — 60 см. В идеале такая рабочая зона должна располагаться в пространстве между мойкой и варочной панелью.

Чего не следует делать никогда — жертвовать рабочей зоной ради получения симметрии, например, размещать варочную панель строго посередине секции, когда можно сдвинуть ее в сторону. Симметрию вы перестанете замечать очень скоро, а полезного пространства на кухне будет мало всегда.

Эти  симметричные секции слева и справа от варочной панели стоили потерянной рабочей зоны между ней и мойкой. Кухня ПРОВАНС

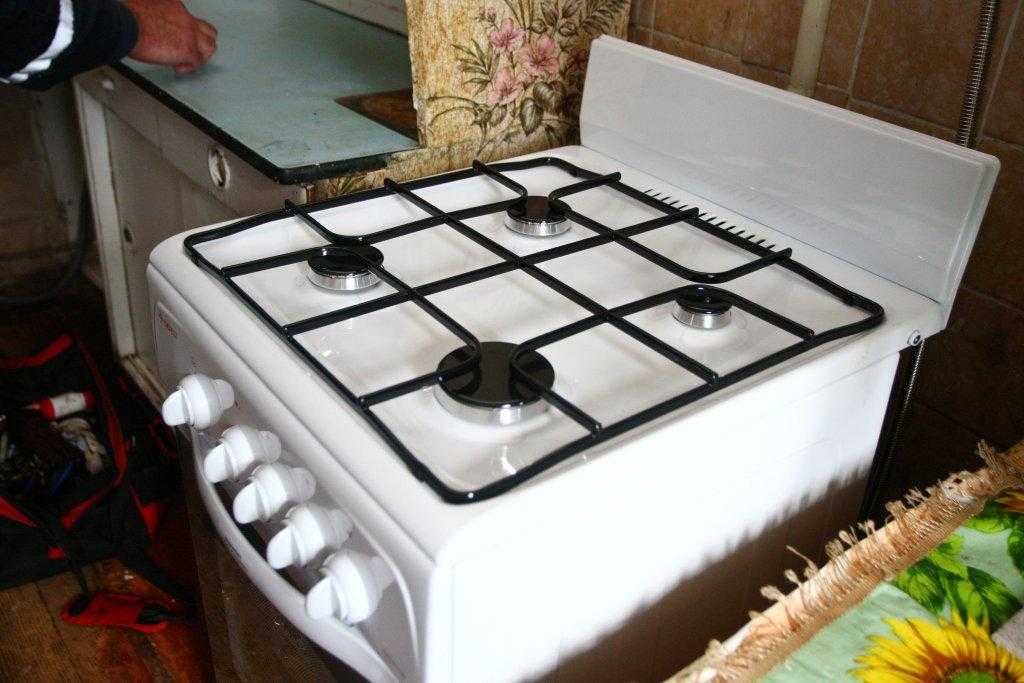

✔ Отдельно стоящая плита

Это не фатально — ведь плитой можно пользоваться. Но отдельно стоящая плита занимает больше места, чем встраиваемая, и создает сложности с уборкой. Кроме того, отдельно стоящую плиту нельзя располагать рядом с угловой секцией, а соседние с плитой секции придется снабжать боковыми заглушками и специальными торцевыми планками для защиты от нагрева… И так ли вам нужна эта старая плита в новой кухне?

В маленькой кухне лучше использовать узкую варочную поверхность на 2-3 конфорки и таким образом получить больше места под рабочую зону. Причем такую компактную панель можно смело устанавливать в кухне любого размера, ведь все четыре конфорки одновременно используются редко.

Варочная панель на две конфорки шириной всего 30 см позволила увеличить рабочую зону. Кухня МАНЧЕСТЕР

То же самое относится к духовому шкафу — вместо стандартной духовки шириной 60 см можно поставить узкую, шириной 45, и выиграть больше места для хранения.

☒ Мойка возле варочной панели

Размещать мойку и варочную панель рядом друг с другом нельзя. Совсем нельзя. Между ними должно быть расстояние минимум 60 см. Настоятельно не рекомендуется также размещать мойку и панель на разных линиях угловой кухни, через одну угловую секцию. Это неудобно и опасно: при пользовании мойкой вы будете стоять боком вплотную к варочной панели.

☒ Варочная панель расположена вплотную к стене, корпусу пенала или холодильнику

Отдельно стоящую плиту никогда не ставят вплотную к стене. От варочной панели до стены, корпуса пенала или холодильника тоже должно оставаться минимум 15 сантиметров. Устанавливать панель ближе нельзя. Это необходимо учитывать при проектировании расстояний на столешнице. Если есть возможность разнести в пространстве варочную панель и холодильник — сделайте это обязательно.

Так близко к холодильнику можно размещать только индукционную варочную панель. Кухня СИНГЛ

☒ Газовая варочная панель возле холодильника

Размещать газовую варочную панель или плиту возле холодильника нельзя. С самой кухней от такого соседства ничего плохого не случится, но холодильник будет испытывать большие нагрузки от частого нагревания, и это существенно снизит срок его службы.

Помимо всего прочего, из-за близкого соседства с кипящими кастрюлями и сковородками на боковине холодильника неизбежно появятся потеки и грязь, которые будет сложно отмывать.

☒ Навесные шкафы висят слишком низко

Это еще одна фатальная ошибка, связанная с варочной панелью, а конкретно, с газовой панелью. Дело в том, что над газовой панелью вытяжка должна располагаться выше, чем над электрической или индукционной. Далеко не все учитывают это и часто проектируют секции под вытяжку такой же высоты, как соседние.

Повесить шкафы в один ровный ряд можно, если у вас индукционная варочная панель. Кухня СОФТ

✔ Пенал, разрывающий рабочую зону

Разумеется, никто не запретит вам разместить пенал со встроенным холодильником или духовым шкафом в центре кухни, между мойкой и варочной панелью. Но делать так не нужно. Пеналы должны обрамлять кухню, а не втыкаться в середину.

3. Ошибки с ящиками и шкафами

Казалось бы, что может быть не так с ящиками? На самом деле, многое. Например, может случиться, что они не будут выдвигаться до конца или не смогут выдвигаться вовсе.

☒ Выдвижной ящик или распашной фасад секции упирается в подоконник, батарею или трубы отопления

Подоконник имеет выступ? Батарея выступает из-под подоконника? По стене проходят трубы вертикальной разводки отопления? Всё это необходимо учитывать при замерах для будущей кухни. В противном случае ящик не будет выдвигается, а дверца шкафа не сможет открываться полностью.

Будь этот подоконник чуть-чуть ниже, этот выдвижной ящик не смог бы открываться до конца. Кухня ДУЭТ

Холодильнику тоже необходимо место для свободного открывания, независимо от того, стоит он отдельно или встроен. Пенал со встроенным духовым шкафом нельзя размещать вплотную к стене, особенно, если рядом проходят вертикальные трубы — духовка либо не поместится, либо просто не откроется. По той же причине боковая секция с радиусным фасадом не должна быть впритык к дверному наличнику.

При самостоятельном проектировании, когда хочется использовать каждый сантиметр под полезные секции, о припусках и препятствиях почти никто не задумывается.

☒ Накладные ручки мешают открыванию соседних секций

Соседние секции в угловой кухне должны размещаться не вплотную к углу, а с отступом, чтобы ящики или дверцы при открывании не упирались в ручки соседней секции.

По той же причине вплотную к углу не размещают встроенную технику — отдельно стоящие плиты, встроенные духовые шкафы и посудомоечные машины.

Отступ от угла позволяет открывается этому ящику. Кухня ЛОТАРИНГИЯ

☒ Ниша для отдельно стоящей печи СВЧ без вентиляции

Микроволновой печи необходимо пространство сверху — для вентиляции. У встроенной печи такое пространство тоже есть, оно закрыто глухим фасадом. Для отдельно стоящей микроволновки следует предусмотреть нишу с пустым пространство сверху. Если не предусмотрели, то ниша навеки останется просто открытой полкой — печь в нее ставить нельзя.

☒ Фасады с подъемными механизмами упираются в потолок

Первое правило установки газлифтов: если ставить газлифты, то только очень хорошие. Второе правило установки газлифтов: необходимо оставлять достаточное расстояние до потолка для поднятия фасадов.

Такому фасаду необходимо много места сверху для открывания. Кухня АР-ДЕКО

Случай из практики. Замеры были сделаны верно, но заказчик не сообщил, что планирует натяжной потолок. В итоге фасаду с подъемным механизмом не хватило высоты для открывания, что выяснилось в ходе установки кухни.

✔ Очень широкие выдвижные ящики

Оптимальная ширина выдвижного ящика — 60 см, максимальная — 90 см. Широкие ящики для столовых приборов с многочисленными ячейками для их сортировки — это очень удобно.

Широкий выдвижной ящик для столовых приборов. Кухня АНТАРА

А вот делать очень широкие и глубокие ящики не следует, как бы красиво это ни выглядело в дизайн-проекте. Большая нагрузка приведет к быстрому износу направляющих. Само собой, если раньше под весом содержимого ящика не проломится дно.

✔ Очень широкие навесные секции

Да, теоретически можно сделать навесной шкаф шириной хоть под два метра с дверцами по 90 мм каждая. Но чрезмерно нагружать такой ящик будет нельзя: либо полки сложатся буквой «V», либо не выдержит крепеж — держатели полок вырвутся из корпуса.

4. Красота и деньги

Добавим еще пару ошибок в проектировании кухни. Одна из них бьет по чувству прекрасного, а вторая — непосредственно по кошельку.

✔ Голые бока с крепежом

Боковые секции, если они не примыкают к стене, следует декорировать. Бок навесной секции оформляют фальш-фасадом. Бок напольной секции можно декорировать таким же фальш-фасадом или опорным боком в цвет столешницы. Толщину декоративного бока Бок — несъёмная вертикальная деталь мебельной секции. Бока делятся на правые и левые.Подробнее необходимо учитывать при расчете общей длины кухни, чтобы при установке бок, например, не вылез за наличникНаличники — декоративный элемент, закрывающий зазоры между стеной и дверной коробкой.Подробнее входной двери.

Открытый бок напольной секции декорирован фальш-фасадом. Кухня ФОНТИНА

Бок напольной секции декорирован в цвет столешницы. Кухня ДУЭТ

Оставлять корпус «голым» можно только в том случае, если его цвет соответствует дизайну фасадов, а самое главное — если на корпусе не видно крепежа. Простой белый корпус с металлическими головками мебельных стяжек выдает дешевую кухню, что называется, с головой.

✔ Нестандарт

Все любят симметрию, и всем хочется, чтобы фасады были одинаковые по ширине. Будущие хозяева кухни чертят планы, легко деля длину помещения на желаемое количество шкафчиков. Но реальность такова, что помещений, в которых можно в полной мере материализовать красивые картинки из Pinterest, почти не существует.

Фантазийный рендер гостиной в английском стиле с кухней ЧЕСТЕР

В 99% случаев кухню приходится «впихивать», стараясь совместить желания с возможностями и планировку с коммуникациями. Почти всегда при этом возникает мысль использовать нестандартные фасады — чтобы та или иная секция занимала чуть меньше или чуть больше места, и вообще, чтобы было красивее. Делать этого не следует.

Во-первых, не все модели кухонь можно изготовить в нестандартном размере. К примеру, фасады из массиваМассив: натуральное дерево. Долговечный, эстетичный, экологичный материал. Поставляется из Италии.Подробнее создаются только из стандартных элементов, потому что эти элементы привозят готовыми из Италии. Во-вторых, изготовление нестандартных корпусов и фасадов стоит ощутимо (весьма ощутимо!) дороже и занимает больше времени.

Размерная сетка стандартных фасадов. Пример

Добиться желаемой симметрии можно, скорректировав длину и высоту помещения, например, выстроив нишу, а также с помощью декоративных элементов — пилястр и заглушек.

Дизайнеры Первой мебельной фабрики подготовят проект Вашей будущей кухни с учетом всех технических и эстетических требований. Здесь знают о кухнях ВСЁ!

Получить консультацию

Поделиться:

Как встроить варочную панель в столешницу самостоятельно

Многие стремятся поменять старую плиту на кухне на новую современную варочную панель и электродуховку Электролюкс, Ханс, Мидеа, Bosch (Бош) и других популярных брендов. Прибор экономит место, что особенно важно для квартир небольшой площади. Для того, чтобы правильно подключить технику, нужно знать, как установить варочную панель правильно.

Содержание

1. Рейтинг лучших электрических варочных панелей
2. Подготовка панели к установке
3. Перечень необходимых материалов и инструментов
4. Делаем замеры
5. Вырезаем отверстия
6. Выбираем место для розетки
7. Правила установки над духовым шкафом
8. Подключение варочной панели к электросети
9. Правила установки газовой и электрической варочных панелей
10. Электрическая варочная панель
11. Hansa BHCI65123030
12. Electrolux EHF 96547 FK
13. Bosch PKE611D17E
14. Bosch PKN645B17
15. Weissgauff HV 640 B
16. Газовая варочная панель

Рейтинг лучших электрических варочных панелей

Место	Модель
1.	Hansa BHCI65123030	Цены	Обзор
2.	Electrolux EHF 96547 FK	Цены	Обзор
3.	Bosch PKE611D17E	Цены	Обзор
4.	Bosch PKN645B17	Цены	Обзор
5.	Weissgauff HV 640 B	Цены	Обзор

Подготовка панели к установке

После приобретения прибор распаковывают и проверяют все ли крепежные детали в наличии. Для проверки работоспособности электрической модели ее включают в сеть. Перед тем, как встроить варочную панель в модульный кухонный гарнитур или столешницу, надо приготовить все то, что потребуется для работы.

Перечень необходимых материалов и инструментов

Устанавливать, а потом подключить технику своими руками можно, но надо четко соблюдать то, что указано в инструкции. При отсутствии определенного опыта стоит обратиться к специалистам, которые знают, как установить варочные поверхности. Иначе могут возникнуть проблемы с проводкой или техника сломается.

Есть модели, которые используются отдельно от духовых шкафов. У них собственная система управления. Такие панели и духовки можно ставить отдельно друг от друга.

Для установки понадобятся следующие инструменты:

• рулетка;
• дрель;
• ручной фрезер или электролобзик;
• отвертки;
• строительный уровень, маркер;
• метровая доска, угольник;
• линейка;
• алюминиевая лента или уплотнитель-самоклейка;
• нитролак или силикон;
• саморезы;
• зажимы;
• разводные ключи;
• шланг для газового оборудования;
• газовая обмотка.

Список может меняться, все зависит от типа варочной панели и особенностей подключения. Последние три вида инструментов не нужны, если устанавливается электроплита. Если сборку выполняют в уже готовое отверстие, то для крепления оборудования к столешнице лобзик и фрезер не понадобятся. В этом случае в магазине подбирают модель по заранее известным габаритам.

Правильные замеры — залог безупречной работы панели и безопасности эксплуатации

Делаем замеры

Чтобы врезать варочную поверхность, сначала узнают размеры и наносят разметку на рабочую поверхность столешницы. Часто габариты указывают в технической документации, если их там нет, придется сделать замеры самостоятельно.

Прибор переворачивают на стол, по внутренним краям замеряют его ширину и длину. Измеряют размеры выступа панели, чтобы в дальнейшем ее закрепить. Эти показатели карандашом отмечают на рабочей поверхности. После того, как будет найден центр отрезков, делают разметку. Проверяют зазоры, для выступа длиной 15 мм отступают 10 мм. Для установки варочной панели в столешницу отступ должен быть 5 мм.

Можно просто карандашом обвести технику непосредственно на столешнице. Но тогда есть опасность, что прямоугольник получится неправильным.

Расчеты делают по порядку:

• На основании размеров из инструкции выполняют разметку тумбы, вычерчивая прямоугольник.
• При помощи рулетки находят центр. На столешнице рисуют крестик так, чтобы 1 линия соотносилась с лицевым краем рабочей поверхности, другая была ей перпендикулярна.
• Если столешница темная, наклеивают малярный скотч, потом делают разметку маркером.
• С варочной плиты снимают мерки, должен быть запас в 1-2 мм.
• Строго вычерчивают 4 линии.

Линейкой или уровнем обязательно проверяют ровно ли получилась фигура. В конце советуют обвести прямоугольник маркером. Лишнюю разметку стирают, иначе, при вырезании отверстия, можно ошибиться. Если в правильности самостоятельного выполнения замеров есть сомнения, лучше сделать макет из картона. Дальше пользоваться им.

Вырезать отверстие в столешнице можно с помощью пилы или лобзика

Вырезаем отверстия

С помощью дрели в центре рабочей поверхности просверливают отверстие. Берут сверло диаметром 8-10 мм, его удерживают перпендикулярно. Через это отверстие потом в столешницу поставят варочную панель. Инструменты, которые понадобятся для выполнения врезных работ – пила с мелкими зубчиками или электрический лобзик. Они должны легко входить в материал. Края срезов получатся ровными, если зубья пилы будут острыми.

Работы проводят в следующем порядке:

• По углам дрелью или шуруповертом делают несколько отверстий.
• На рабочую поверхность приклеивают малярный скотч, тогда не останется следов электролобзика.
• Пилу либо лобзик вставляют в одно из отверстий.
• По заранее сделанной разметке делают разрез.

Во время работы низ столешницы надо поддерживать, закрепить скотчем или подставить под нее табурет. Так грани будут ровными и мебель останется целой. В конце убирают опилки, проверяют как выполнен срез, сопоставляют его с размерами.

Выбираем место для розетки

После того, как варочную панель встраивают в кухонный гарнитур, ее укрепляют и подсоединяют к электросети. Нужно выбрать правильное место для розетки. Расстояние может варьироваться от 15 до 30 см. Надо исходить из имеющихся условий и поставленных задач.

Принимается во внимание:

• Длина провода варочной панели с вилкой.
• Удаление от зон обогрева и водопроводного крана на безопасное расстояние.
• Недосягаемость для детей.
• Возможность подступиться при необходимости ремонта, замены и для проведения осмотра.

Правила установки над духовым шкафом

Столешница, в которую будет вставлена индукционная, газовая, стеклокерамическая электрическая или любая другая варочная панель, должна иметь идеально ровную поверхность. Иначе из-за ее деформации кухонная техника будет плохо работать и вскоре сломается.

На варочной панели есть схема подключения

Подключение варочной панели к электросети

Редко кто, приобретая такой прибор, обращает внимание на требования по электропитанию, а это важный параметр. Если двухкомфорочную маломощную плиту можно подключать в обычную розетку, то установка мощной техники требует проведения отдельной линии с соответствующим сечением кабеля и установленным на линии защитным автоматом. На конце этой линии может стоять клеммная коробка или специальная розетка. Если будет стоять розетка, то провод от прибора должен заканчиваться силовой вилкой. В случае установки клеммной коробки на концах проводов ставят зажимы.

В комплекте с варочной панелью должны идти перемычки из меди или латуни, необходимые для соединения соответствующих клемм.

Правила установки газовой и электрической варочных панелей

Правила не отличаются от рекомендаций специалистов. Специфика установки во многом зависит от того, будет ли варочная панель газовой или электрической. Ясно, что второй вариант необходимо ставить рядом с точкой электросети.

Обязательно учитывают:

• сечение кабеля;
• мощность ближайшей розетки;
• наличие заземления металлических деталей.

Установку и подключение электрической модели разрешено выполнять самостоятельно, но четко следуя инструкции.

Газовую варочную панель установить сложнее. Здесь важно продумать ее состыковку с газовой трубой. Есть несколько нюансов, которые касаются подключения плит. Между варочной поверхностью и столешницей можно оставлять зазор не больше 1-2 мм. Сама столешница должна иметь толщину, которая соответствует минимальной цифре, указанной в инструкции. Рабочую поверхность всегда выравнивают в зависимости от лицевого края кухонного гарнитура.

Электрическая варочная панель

Особой популярностью пользуются электрические плиты. Они красивые, у них удобные конфорки. При правильной эксплуатации и уходе долго работают без поломок. На задней стенке любой встраиваемой электропанели есть схема, по ней и выполняют подключение. При неправильно выполненной работе конфорки будут некорректно функционировать или может произойти короткое замыкание. Отдельные модели оснащены проводом для прямого подключения техники к щитку. В этом случае не нужно проделывать дополнительную электроточку для розетки. Просто кабель подсоединяют к панели, устанавливают технику в проделанное отверстие и выполняют герметизацию.

Hansa BHCI65123030

4 конфорки – керамическая, Hi Light;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 57.60х50 см.

Цены в интернет-магазинах

Electrolux EHF 96547 FK

4 конфорки – трехконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет – черный;

размеры – 59х52 см.

Цены в интернет-магазинах

Bosch PKE611D17E

4 конфорки – керамическая, Hi Light;

цвет – черный;

размеры – 59.20х52.20 см.

Цены в интернет-магазинах

Bosch PKN645B17

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 58. 30х51.30 см.

Цены в интернет-магазинах

Weissgauff HV 640 B

4 конфорки – керамическая, Hi Light, электрические;

цвет – черный;

размеры конфорок – 16.5 и 20 см.

Цены в интернет-магазинах

Газовая варочная панель

Плиту, встраивают в столешницу сами владельцы, однако подключают и проверяют исправность представители газовой службы. Газовые варочные панели крепят в рабочую поверхность с помощью входящих в комплект скоб. После того как прибор установят, подключают кабель и открывают подачу газа. Этот этап требует особой осторожности. Здесь должны быть соблюдены все правила безопасности. Чтобы убедиться, что утечки нет, используют специальный газовый анализатор или на место, где панель соединяется с трубой, наносят мыльный раствор.

Если при открытии газа начинают выходить пузыри, значит есть утечка. Ее необходимо устранить.

Бытовой газ – источник повышенной опасности, потому в кухне должна обязательно быть вентиляционная вытяжка. Расстояние варочной панели от стены – не меньше 13 см. Шланг, по которому к плите подходит газ, размещают так, чтобы он не нагревался и его могли периодически осматривать соответствующие службы.

При установке и подключении варочной панели следует соблюдать меры предосторожности. Сверлить и работать лобзиком надо в защитных очках, чтобы в глаза не попали разлетающиеся опилки. Перед работой нужно обесточить автомат, закрепленный за проводом на кухне. Устанавливать розетку и подключать технику к электричеству надо пользуясь инструментами с диэлектрическими рукоятками. Они защитят от пробоя электрическим током.

🔥 Топ-10 скидок на варочные панели

Установка кухонной газовой столешницы

Майкл Чотинер

Для начала давайте просто скажем, что вставить варочную панель в предварительно вырезанное отверстие в столешнице и подключить ее к газовой линии довольно просто — едва ли не самое простое, что вы когда-либо делали при ремонте кухни. Но спланировать пространство и подготовить столешницу и окружающие шкафы к установке — это совсем другая история. Это требует определенных знаний о размерах варочной панели, которую вы планируете установить, внимания к правилам пожарной безопасности и другим требованиям к разрешению и, возможно, даже профессионального мастера или двух для настройки.

Газовые и электрические требования

Газовые варочные панели настраиваются на заводе для работы на природном газе, но большинство производителей также предлагают комплекты для переоборудования на пропан для установок, где природный газ недоступен. При планировании установки предусмотрите ½ дюйма. жесткая газовая линия с запорным клапаном в пределах 3 футов от места расположения варочной панели.

Вам также понадобится электрик, чтобы установить защищенную выключателем электрическую цепь на 15 ампер, заканчивающуюся заземленной электрической розеткой, установленной в пространстве шкафа под варочной панелью. Это для питания искровых воспламенителей.

Если вы просто меняете старую газовую варочную панель на новую того же размера, то, вероятно, у вас уже есть необходимые электрические и газовые соединения. Но если ваша варочная панель переместится на новое место в новой или реконструированной кухне, наймите лицензированных специалистов, которые проведут для вас газовые и электрические линии.

Размеры и способы установки

Вообще говоря, у вас есть выбор между 30-дюймовыми. и 36-дюймовый. варочные панели — эти номинальные размеры относятся к общей длине конфорочной плиты слева направо, поскольку устройство ориентировано таким образом, что его передний край параллелен передним сторонам базовых шкафов. Оба 30-дюймовые. и 36-дюймовый. варочные панели около 21 дюйма. до 22 дюймов. широкий, поэтому они подходят с полями между фартуком и передним краем стандартного 24-дюймового. широкие столешницы. И все они имеют некоторую глубину, которая может варьироваться от 3,5 до 14 дюймов. У более мелких моделей органы управления обычно расположены сверху, а у более глубоких — на передней панели.

Размеры и параметры выреза для Maytag 36 дюймов. варочная панель с верхним управлением. Рисунок предоставлен Maytag.

Размеры различных моделей вставных варочных панелей KitchenAid с передним управлением. Рисунок предоставлен KitchenAid

Важно учитывать эти размеры и расположение органов управления, поскольку они влияют на модификации, которые необходимо будет внести в столешницу и стандартные нижние шкафы для успешной установки любой данной варочной панели. Например, когда на варочной панели есть элементы управления сверху, они должны быть вставлены в вырез, расположенный по центру между фартуком и передним краем столешницы; когда устройство имеет элементы управления на передней панели, передний край столешницы полностью удаляется.

Зазоры

Газовые варочные панели могут выделять много тепла, поэтому при планировании установки важно убедиться, что у вас есть хотя бы минимальные зазоры вокруг устройства, чтобы избежать повреждения шкафов и отделки стен. Рекомендуемые производителями зазоры различаются, но в целях планирования используйте эти минимальные зазоры, которые опубликованы в инструкциях по установке GE для 36-дюймового. варочная панель:

• Не менее 30 дюймов от варочной панели до незащищенной поверхности шкафа непосредственно над ней. (Это оставляет место для вытяжки, которую следует установить над варочной панелью.
• Не менее 6 дюймов от краев выреза до боковых стенок шкафов, в которые вставляется варочная панель. (Если варочная панель соединяет более одного шкафа или вертикальных перегородок, допустимо отрезать верхнюю часть боковых стенок, чтобы создать необходимые зазоры.
• Не менее 2-¼ дюйма от задней стенки или задней стенки шкафа. (При необходимости заднюю часть шкафа можно разрезать или снять.)

Предлагаемые зазоры для GE 30-дюймов. газовая плита. Рисунок предоставлен компанией GE.

Резка столешниц  В лучшем случае вырез для установки вашей конкретной варочной панели должен быть сделан профессионалом до того, как столешница будет установлена, в соответствии со спецификациями производителя. Можете ли вы сделать это самостоятельно, если вы устанавливаете варочную панель на стойку, где ее раньше не было, или увеличиваете существующий вырез для более крупной модели?

• Если существующая вершина каменная, то определенно нет — слишком грязная и рискованная.
• Если существующая вершина представляет собой твердую наплавку, возможно, если вы думаете, что знаете, что делаете, и у вас есть мощный погружной фрезер и подходящее твердосплавное сверло.
• Если существующая поверхность представляет собой пластиковый ламинат, сделайте это, если у вас есть сверло диаметром ½ дюйма. бит, переносная циркулярная пила с твердосплавным диском на 40 зубьев и лобзик.

Если вы хотите сделать вырез самостоятельно, сначала сделайте шаблон на основе размеров и зазоров, указанных производителем варочной панели. Положите шаблон на место на столешнице и совместите его с передним краем стойки. Перенесите линии разреза на столешницу и закрепите или привинтите временную распорку под столешницей, чтобы поддерживать вырез, чтобы он не напрягался и не падал на пол во время процесса.

Если вы работаете с твердой поверхностью, зафиксируйте направляющую фрезера и приступайте к работе. Если вы работаете со столешницей из пластикового ламината, нанесите липкую ленту по линиям разреза, чтобы предотвратить лишние сколы при резке пилами. Начните со сверления отверстий в углах выреза. Затем сделайте погружные надрезы циркулярной пилой вдоль каждой стороны выреза, чтобы максимально приблизиться к углам. Закончите с вашей головоломки. Если вы устанавливаете варочную панель с конфоркой, которая перекрывает столешницу, имейте в виду, что края выреза не обязательно должны быть такими прямыми или гладкими.

Установка варочной панели

Когда у вас есть подача газа (с запорным клапаном в выключенном положении), выход, вырез в столешнице и необходимые зазоры внутри шкафа в порядке, вы готовы к легкой части. Достаньте варочную панель из упаковки и еще раз проверьте инструкции по установке. Найдите и/или соберите все детали и расходные материалы, которые вам понадобятся для подключения к газу. В том числе:

• Регулятор давления
• Два ½ дюйма. переходники с развальцовкой
• A ½ дюйма. гибкий соединитель прибора (длиной не более 5 футов; в штате Массачусетс не более 3 футов в длину)
• Наносимый кистью герметик для стыков труб или желтая тефлоновая лента для стыков труб
• 3 дюйма широкая отражающая лента из фольги
• Прижимные скобы

Чертежи предоставлены Maytag

• Выровняйте внутренние края выреза лентой из фольги. Это предотвращает тепловое повреждение и возможное обесцвечивание столешницы. Положите варочную панель на защищенную поверхность.
• Нанесите состав для соединения труб на резьбу входа коллектора — это труба, выступающая снизу или сбоку варочной панели.
• Навинтите регулятор давления на вход коллектора, убедившись, что стрелка потока указывает на варочную панель. Затяните его гаечным ключом.
• Нанесите состав для соединения труб на резьбу одного из переходников с развальцовкой и ввинтите его в открытый конец регулятора. Затяните его вручную, а затем поверните на полный оборот с помощью гаечного ключа.
• Присоедините гибкий шланг соединителя прибора к открытому концу переходника раструбного соединения после нанесения кистью герметика для соединения труб.
• Если ваша варочная панель имеет стеклянную конфорку, приклейте пенопластовую ленту (обычно входит в комплект) по краям нижней части варочной панели.
• Переверните варочную панель правой стороной вверх и установите ее в вырез. Совместите его с передним краем столешницы.

Итак, самое сложное — или, скажем так, может быть немного неудобно. Возьмите прижимные скобы и винты, входящие в комплект поставки вашей варочной панели. Лягте на пол на спину так, чтобы голова, плечи и руки находились в шкафчике под варочной панелью. Найдите места, где кронштейны должны быть прикреплены к нижней части варочной панели, и закрутите их. Затем вкрутите большие винты, которыми собранный блок крепится к нижней части столешницы. Затяните его вручную, а затем поверните не более чем на пол-оборота с помощью отвертки или плоскогубцев. Чрезмерное затягивание этих винтов может привести к растрескиванию каменных и твердых поверхностей.

Установив варочную панель на кронштейн, завершите подключение газа:

• Нанесите состав для соединения труб на оставшийся переходник развальцовки и затяните его в запорном газовом клапане.
• Присоедините свободный конец соединителя гибкого шланга к переходнику с раструбным соединением.
• Переведите запорный газовый клапан в положение ВКЛ.

Проверка газовых соединений на наличие утечек

Налейте каплю средства для мытья посуды в маленькую миску и добавьте немного воды. Размешайте его маленькой чистой щеткой и, когда у вас появится немного пены, смажьте мыльным раствором каждое соединение на линии подключения газа от запорного клапана до входа в коллектор. Если в какой-то момент пузырьки проявляют необычную активность, это означает, что у вас есть утечка. Затяните эти соединения и повторите проверку, пока не убедитесь, что утечек нет. Тогда и только тогда вставьте шнур питания варочной панели в розетку.

Завершение

Снова на ногах и наверху, пора собирать горелки. Установите каждую головку горелки на место, совместив отверстия в нижней части с электродом искрового запальника. Затем поместите крышки горелок сверху. Поверните каждую ручку управления в положение СВЕТ, и после нескольких щелчков каждая из них должна загореться и произвести сплошное голубое пламя. Если пламя содержит много желтого, следуйте инструкциям производителя по регулировке газовоздушной смеси. Наконец, установите решетки на место, и варочная панель должна быть готова к работе.

Об авторе:  Майкл Чотинер является экспертом в области домашнего строительства и пишет статьи о бытовой технике, включая газовые плиты, для Home Depot. Совет Майкла по диапазонам направлен на то, чтобы помочь домовладельцам понять основы установки. С ассортиментом газовых плит Home Depot можно ознакомиться на веб-сайте Home Depot.

PITT Cooking выводит на рынок США горелки, встроенные в столешницу

Найджел Ф. Мейнард

Эта система европейского дизайна встраивает горелки непосредственно в гранит, кварц и другие поверхности столешницы.

Голландская компания PITT Cooking представила на рынке США новую многофункциональную систему латунных горелок, встроенную в кухонную столешницу.

Инновационная комбинированная горелка позволяет пользователям готовить как на низкой, так и на высокой мощности, которая управляется всего одной ручкой. «Профессиональные латунные горелки обеспечивают на 30% больше мощности, чем традиционные кухонные газовые горелки», — говорится в сообщении компании, чье американское подразделение расположено в Кос-Кобе, штат Коннектикут, 9.0003

В отличие от обычных конфорок, которые встроены в варочную панель из стекла или нержавеющей стали, конфорки и ручки PITT Cooking встроены непосредственно в столешницу, что придает ей чистый современный вид. Производитель говорит, что горелку можно легко и безопасно комбинировать с широким спектром столешниц, независимо от того, решите ли вы использовать гранит, кварц, мрамор, бетон, терраццо, стекло, керамику, камень, Corian или нержавеющую сталь.

Хотя кажется, что горелка будет находиться в опасной близости от столешницы, каждая горелка установлена ​​на чугунной платформе, поэтому между пламенем и материалом поверхности имеется защитный слой.

Горелки бывают шести моделей:

1. Модель Azuma, названная в честь вулкана в Японии, поставляется с одной газовой горелкой. Он предлагает от 650 до 17 000 BTU.
2. Cima назван в честь вулкана в Португалии и поставляется с тремя конфорками — маленькой, средней и комбинированной.
3. Демпо назван в честь вулкана в Индонезии и имеет четыре горелки: две мощностью от 650 до 17 000 британских тепловых единиц, одна на 10 000 и одна на 6 000.
4. Drum назван в честь вулкана в Соединенных Штатах и ​​поставляется с четырьмя горелками: две мощностью от 650 до 17 000 БТЕ, одна на 10 000 и одна на 6 000.
5. Эльбрус назван в честь вулкана в России и поставляется с пятью горелками: одна мощностью от 650 до 17 000 БТЕ, две мощностью 10 000 и две мощностью 6 000.
6. Фоэсса назван в честь вулкана в России и включает в себя шесть горелок: две горелки мощностью от 650 до 17 000 БТЕ, две на 10 000 и две на 6 000.

Изготовленные из латуни горелки оснащены автоматическим искровым зажиганием, защитой от пламени и чугунными опорами для защиты от пламени. По словам компании, все модели состоят из трех типов горелок (маленьких, средних и больших), что позволяет клиентам выбирать до 21 различных конфигураций количества горелок и ручек. Компания требует минимум 11 дюймов между горелками.

«С горелками PITT Cooking нет необходимости ограничиваться фиксированной конструкцией варочных панелей», — говорится в сообщении компании. «Система приготовления пищи Pitt позволяет лучше использовать пространство, предоставляя достаточно места для одновременного использования каждой отдельной горелки, даже при приготовлении пищи на больших сковородах».
