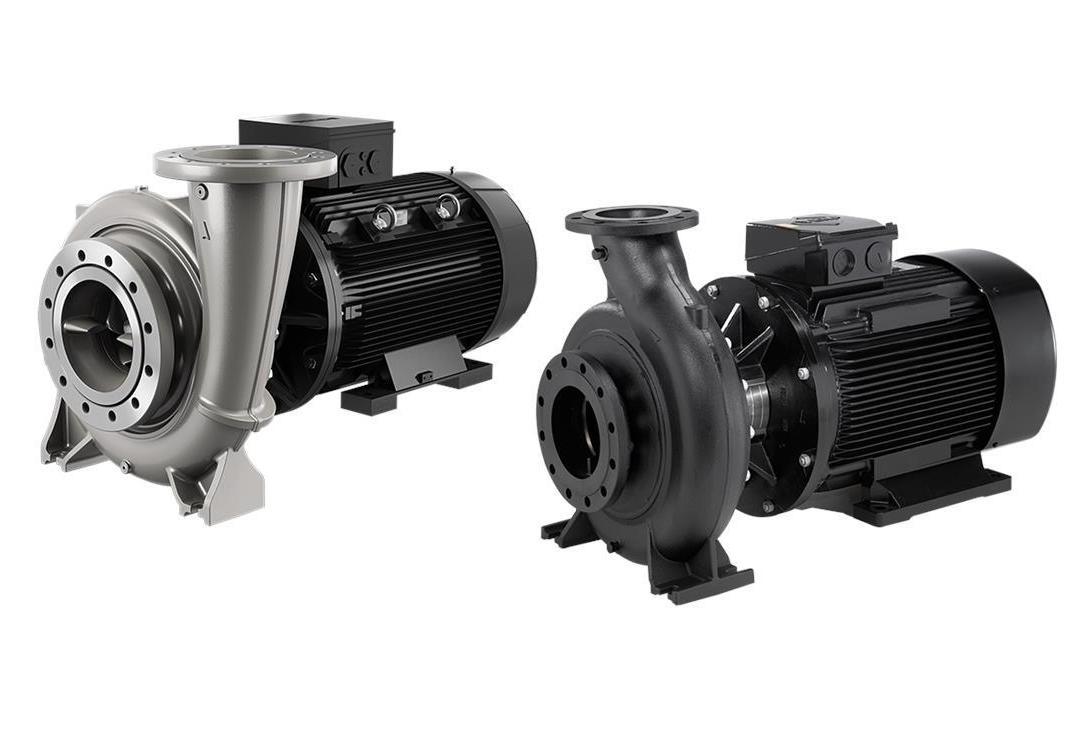

Консольный насос: принцип действия и классификация

Центробежные консольные насосы являются наиболее распространенной группой оборудования, применяемой при перекачивании жидкостей в быту и на производстве. Подобная востребованность оборудования обусловлена максимальной простой его конструкции, элементарный принцип которой позволяет устройству успешно вписываться как в стандартные схемы подачи воды, так и в системы, имеющие более сложную специфику.

Назначение консольных насосов

Основные задачи, для решения которых применяется эта группа насосных агрегатов, заключается в перекачивании чистых, незагрязненных сред (вода или жидкости, имеющие схожий состав и характеристики).

Требования к средам, перекачиваемым при помощи центробежных насосов типа К:

Отсутствие крупных твердых частиц.
Допускается присутствие механических примесей, имеющих фракцию не более 0,2 мм. При этом общая концентрация частиц в жидкой среде не должна превышать 0,1%.
Температура жидкости может варьироваться в пределах 85-105 градусов, что зависит от типа используемого уплотнения.

Принцип действия

Основным рабочим органом консольного насоса является лопастное колесо, при вращении которого формируется центробежная сила, обеспечивающая перекачивание жидкости. По внешнему виду рабочее колесо схоже с барабаном, сформированным из двух параллельно расположенных пластин, соединенных пластинчатыми лопастями. Оно крепится на вал посредством подшипникового узла, изолированного от воздействия жидкости.

Вращательный момент на лопастное колесо передается от вала, который приводится в движение при запуске электродвигателя, а всасывание и отток жидкости осуществляется через отверстия, расположенные внутри корпуса.

Основные технические характеристики

Современные консольные насосы в большинстве своем представлены центробежными одноступенчатыми агрегатами с горизонтальным расположением вала.

Конструкция таких устройств разработана таким образом, чтобы свести к минимальным значениям нагрузку на рабочее колесо, вплоть до ее полного устранения.

Консольный насос производится из различных материалов, что определяет его эксплуатационные характеристики и сферу применения. Корпус устройств в большинстве своем производится из чугуна, но в отдельных случаях в качестве материала может выступать нержавейка или алюминий. Производственный материал для создания рабочего колеса: чугун, легированные и конструкционные стали, а также специальные сплавы, адаптированные под параметры среды, в случае перекачки химически агрессивных жидкостей.

Классификация

Как и любое другое насосное оборудование, консольные агрегаты можно классифицировать по нескольким параметрам. В зависимости от пространственного расположения вала, насосы делятся на:

Горизонтальные.
Вертикальные.

По типу используемого уплотнения:

Насосы с сальниковым уплотнением. Наиболее простой тип уплотнений, при использовании которого можно перекачивать среды с температурой до +85 градусов.
Насосы с торцевым уплотнением. Этот вариант уплотнения считается более качественным и надежным, обеспечивает меньшие параметры утечки и возможность перекачки сред с более высокой температурой (до 105 градусов).

Среди всей линейки этих центробежных насосов наиболее часто используются две модификации:

Консольные (тип К). Самый распространенный тип, представленный горизонтальными одноступенчатыми нормально всасывающими установками с односторонним входом рабочего колеса. Привод в таких насосах обеспечивается посредством упругой муфты.

Консольно-моноблочные (тип КМ). В таких насосах рабочее колесо не имеет собственного вала, а размещается на валу электродвигателя. Оборудование отличается высокой мощностью, но при этом имеет более крупные габариты и недолговечный уплотнитель.

Преимущества и сфера применения

Центробежные консольные насосы характеризуются значительным количеством достоинств, в числе которых:

Высокая мощность, обеспечивающая хорошую производительность.
Экономное потребление энергетических ресурсов.
Простой механизм и принцип действия, обеспечивающий широту применения.
Отсутствие необходимости в частом обслуживании.
Высокая ремонтопригодность.
Выраженная прочность, обеспечиваемая производством оборудования из качественных сплавов.

Благодаря своим преимуществам, насосы консольного типа находят свое применение в коммунальной, сельскохозяйственной, промышленной, химической и многих других сферах. В основном оборудование востребовано при комплектации систем водоснабжения, отопления, орошения и полива, при оснащении насосных станций и выполнении других задач.

Консольные насосы напрямую от производителя

Качественное насосное оборудование для нужд промышленного коммунального, городского и бытового водоснабжения производит компания «JETEX». На нашем официальном сайте вы сможете ознакомиться с ассортиментом моделей и характеристиками насосов, а также воспользоваться формой подбора оборудования.

Чтобы купить центробежные насосы консольного типа, сделайте заявку по контактному телефону, указанному у нас на официальном сайте. Со стороны наших сотрудников вы всегда получите профессиональные рекомендации и грамотно выполненные расчеты, направленные на выбор оптимального варианта насосного оборудования, позволяющего наиболее эффективно решить задачи по перекачке рабочих сред.

Насос консольный 1К 20/30 (с электродвигателем, на раме) — цена 33 501 руб, К 20/30 (4кВт) с/дв., на раме — в Санкт-Петербурге

Главная Каталог Промышленное оборудование Насосы Насосы консольные К консольные моноблочные КМ Насос консольный 1К 20/30 (с электродвигателем, на раме)

в наличии

от 33 501 руб

^*Предложение не является публичной офертой

Версия для печати

Насосы центробежные консольные типа К и агрегаты электронасосные на их основе предназначеные для перекачивания воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости и химической активности, с температурой от 0 до 85С (105С пр специальному заказу), рН6-9, с содержанием твердых включений не более 0,1% по массе и размером не более 0,2мм.

Подача, м³/ч (л/с): 20(5,6)
Напор, м: 30
Частота вращения, с^-1 (об/мин): 48(2900)
Давление на входе в насос, МПа (кгс/см²), не более: 0,25(2,5)
Допускаемый кавитационный запас, м, не более: 3,8
Утечка через сальниковое уплотнение, м³/ч (л/с): 0,3…1,5*10-3 (0,3…1,5)
КПД насоса, %, не менее: 64
Максимальная мощность насоса, кВт: 3,5
Род тока: переменный
Напряжение, В: 220/380
Частота тока, Гц: 50
Масса, кг: 30,5

Характеристики

Артикул

К 20/30 (4кВт) с/дв., на раме

Подача, м3/ч

Напор, м

Мощность, кВт

об/мин

3000

Масса, кг

73,5

Габаритные размеры и технические характеристики насоса 1К 20/30

Типоразмер агрегата	Типоразмер двигателя	Мощность, кВт	Число оборотов с^-1 (об/мин)	Напряжение, В	Размеры, мм																											Масса агрегата, кг
Типоразмер агрегата	Типоразмер двигателя	Мощность, кВт	Число оборотов с^-1 (об/мин)	Напряжение, В	L	L₁	l	l₁	l₂	A	A₁	A₂	B	B₁	B₂	B₃	B₄	H	h	h₁	h₂	D	D₀	D₁	D₂	D₃	D₄	D₅	D₆	D₇	D₈	Масса агрегата, кг
К 20/30 м	АИР100L2	5,5	50(3000)	220/380	865	580	120	185	102	250	250	379	276	300	300	98	163	343	193	150	73	160	65	130	100	40	80	100	130	125	100	81
К 20/30 м	А100L2	5,5			915	580			102	250	250	379	275	300	300			370	193		73											72
К 20/30	АИР100S2	4			835	555			102	250	250	365	276	300	300			343	193		73											73,5
К 20/30	А100S2	4			870	555			102	250	250	365	275	300	300			343	193		73											66
К 20/30 а	АИР90L2	3			810	560			102	240	240	355	275	290	290			343	193		73											69
К 20/30 а	А90L2	3			845	560			102	240	240	355	275	290	290			343	193		73											64
К 20/30 б	АИР80В2	2,2			815	525			109	240	240	336	275	296	312			353	203		83											61
	А80В2	2,2			810	525			109	240	240	336	275	296	312			353	203		83											61
	5А80МВ2	2,2			810	525			109	240	240	336	275	296	312			353	203		83											63

Оформите заказ на Насос консольный 1К 20/30 (с электродвигателем, на раме) в удобной для Вас форме:

разместите заказ через корзину сайта;
заполните форму обратной связи;
свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
отправьте заявку на электронный адрес [email protected].

Пять причин заказать Насос консольный 1К 20/30 (с электродвигателем, на раме) в нашей компании:

Помощь в подборе оборудования. Техническое консультирование.
Наличие на складе. Минимальные сроки поставки.
Предоставление скидок оптовым заказчикам.
Организованная работа склада. Отгрузка без ожидания и очередей.
Доставка по России. Бесплатная доставка до транспортной компании.

← Насос 1К 65-50-160 консольный (без рамы, без двигателя) Насос консольный 1К 20/30 (без электродвигателя, на раме) →

Вертикальные консольные насосы | Вертикальные консольные насосы Hayward Gordon

| Хейворд Гордон

Перейти к навигации Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

Хром
Фаерфокс
Internet Explorer Edge
Сафари

Вертикальные консольные насосы Hayward Gordon предлагают преимущества исключительно низких эксплуатационных расходов и надежной работы в самых сложных условиях.

Консольная конструкция полностью устраняет необходимость в погружных подшипниках, уплотнениях или обратных клапанах, а также в обслуживании и проблемах, связанных с этими дополнительными компонентами.

Эта конструкция также позволяет насосу работать всухую без повреждений и является самовсасывающим, когда уровень жидкости превышает улитку.

Запросить предложениеЗапросить детали

Преимущества

Прямой или клиноременный привод

Оба варианта привода обеспечивают соблюдение особых условий эксплуатации или требований к ограниченному пространству.

Регулировка внешнего зазора рабочего колеса

Зазор рабочего колеса можно отрегулировать снаружи с помощью домкратных винтов в корпусе упорного подшипника.

Доступны три мокрых конца

Утопленная крыльчатка Torus предназначена для работы с крупными твердыми частицами и высокоабразивными шламами.
Проточная часть ANSI работает с чистыми жидкостями и обеспечивает высокую эффективность насоса.
Мокрая часть ChopX предназначена для комбинированного измельчения и перекачивания для измельчения твердых частиц.

Доступны валы больших размеров

Размеры валов рассчитаны на работу ниже первой поперечной критической скорости, чтобы обеспечить долговечность при диаметрах вала до 7 дюймов. Другие производители будут эксплуатировать свои насосы выше первого критического значения, требуя, чтобы насос работал в этой области при запуске и останове.

Бесконтактные лабиринтные уплотнения

Различные доступные материалы

Конструкционные материалы включают:

Чугун
Сталь / WCB
316SS / CF-8M
CD4MCu
04SS / CF-8
Хастеллой C276 / CW-12MN
Сплав 20 / CN-7M
Сплав 2205 / CD3MN

Ресурсы

Брошюры

Брошюра о вертикальных консольных насосах

Руководства по эксплуатации и техническому обслуживанию

Шаблон O&M насоса с вертикальным консольным валом

Industries

Вертикальные консольные насосы Hayward Gordon для тяжелого режима работы доступны с 3 различными типами мокрых частей для коррозионно-активных, абразивных и твердых сред. Наши насосы были успешно установлены на угольных электростанциях, в металлургической, химической, целлюлозно-бумажной и атомных электростанциях.

Узнать больше

Вертикальные консольные насосы Hayward Gordon идеально подходят для карьеров с песком и песком. Благодаря отсутствию подшипников, расположенных под крышкой, техническое обслуживание и время простоя сведены к минимуму.

Узнать больше

Сопутствующие товары

Перистальтический насос SmartFlex® LRP

Тороидальный насос XR с утопленной крыльчаткой

Винтовой центробежный насос XCS

Насос измельчителя ChopX

Перистальтический насос SmartFlex® SRP

Мы используем файлы cookie, чтобы понять, как вы используете наш веб-сайт, и сделать его более удобным. Чтобы узнать больше о том, как мы это делаем, посетите нашу политику конфиденциальности.

Принять, чтобы продолжить

FV | Sulzer

Доступность ограничена. Пожалуйста, свяжитесь с вашим местным торговым представителем для получения дополнительной информации.

Универсальная, надежная, высокоэффективная гидравлика и варианты материалов
Без уплотнения вала для надежной работы и снижения затрат
Надежный, упрощенный подшипниковый узел для тяжелых условий эксплуатации
Модульная конструкция минимизирует затраты на запасные части

Вместимость	До 170 л/с или 2 600 галлонов США в минуту
Головки	До 65 м / 215 футов
Давление	До 1,0 МПа / 150 фунтов на кв. дюйм
Температура	До 220°C / 430°F
Размеры нагнетания	От 50 мм/2 дюйма до 200 мм/8 дюймов
Максимальная скорость вращения	3000 об/мин
