При наступлении холодов значительно увеличивается оплата за тепло. С постоянным ростом тарифов эта плата становится не всем по карману. Утепленный фасад дома не всегда есть полноценным выходом. Для правильного и точного регулирования температуры теплоносителя разработано специальное устройство, которое хорошо себя зарекомендовало в этой сфере.

Насосно-смесительный узел не только увеличивает эффективность всей системы отопления, но и позволяет держать точно заданную температуру носителя тепла.

1 Предназначение устройства

Рынок насосно-смесительного оборудования и вспомогательных блоков к нему достаточно насыщен. Наиболее хорошо зарекомендовали себя узлы производства компаний Valtec, Tim и Rehau. Не зависимо от конструкционных особенностей, производителя и дополнительных функций устройства подготавливают теплоноситель, циркулируемый в контуре отопления, до заданного пользователем значения. В основном, значения, в зависимости от условий внешней среды задаются от 20 до 60 градусов.

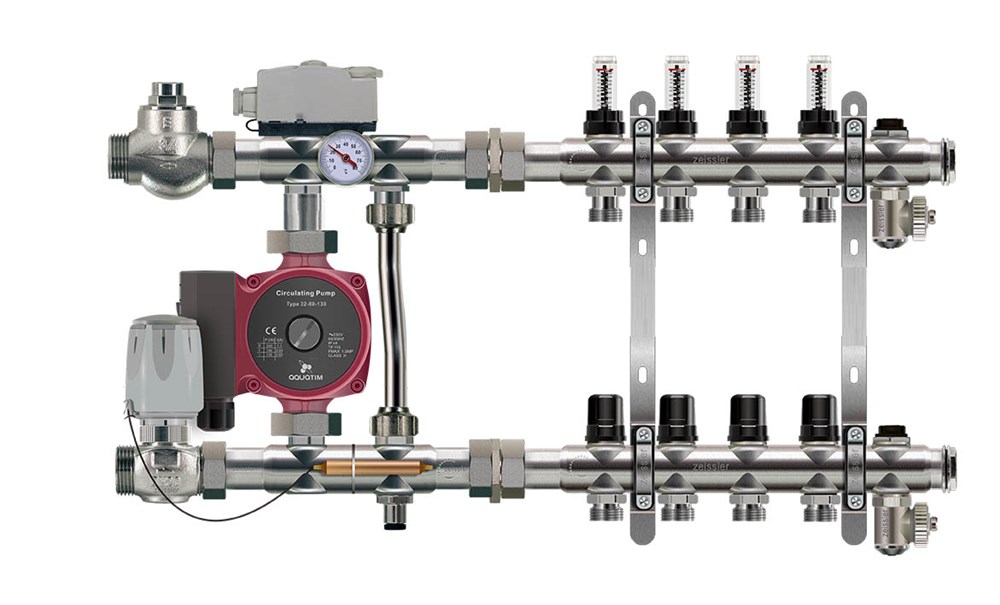

Многокольцевой насосно-смесительный узел

К безусловному назначению также принадлежат:

• поддержка точно заданного значения температуры во вторичном контуре циркуляции;
• непрерывная циркуляция теплоносителя в первичном и вторичном контурах;
• согласованность циркуляции между контурами системы отопления;
• отслеживание расхода теплоносителя вторичного контура.

Конструкционно насосно-смесительные узлы представляют собой трубопроводные цепи, завязанные между собой и объединяющие первичный и вторичный контуры. В результате смешивания теплоносителя из двух потоков и возможно поддержание установленного температурного значения.
к меню ↑

1.1 Сфера использования

Чаще всего, узлы насосно-смесительные применяют для налаженной работы систем отопления пола, обогревают тепличные хозяйства и другие объекты с водяным обогревом.

Актуально применение устройства на объектах с повышенными требованиями к точности температурной уставки и с критичными изменениями температурных режимов.

Расположить узел достаточно просто в любом ограниченном пространстве, так как он имеет небольшие габариты. Для этой цели зачастую оборудуют специальный – коллекторный шкаф, пряча торчащие вентильные соединения и иные приборы.

Чтоб организовать обогрев пола санузла, комнаты и других помещений дома насосный узел комбинируют с дополнительным блоком – коллектором. Коллекторный блок выступает распределителем контурных потоков теплого пола, как гидрострелка.

Брендовые смесительные узлы компании-производители делают совместимыми только со своими коллекторами, которые снабжают всеми необходимыми подсоединительными элементами. К примеру, коллектора Rehau HKV-D и Rehau HKV без проблем соединяются с насосно-смесительным узлом PMG 25 от той же Rehau, а компании Tim и Valtec имеют свои аналоги.

Для нормальной работы смесительный узел не требует применение электронных схем управления, а электрифицировать нужно лишь циркуляционный насос. Такое исполнение делает устройство практически независимым от перебоев снабжения электроэнергией и снижает вероятность аварийной остановки.
к меню ↑

2 Что такое коллектор?

Для упрощения организации напольного отопления в быту применяют особое устройство под названием коллектор. Данное устройство является объединителем всех линейных отводов обогрева, включая подачу и возврат. Работа в тандеме со смесительным узлом обеспечивает комфортную температуру в помещении. Использование теплоносителя с первичного контура напрямую невозможно по причине очень высокого температурного режима, требующего внесения корректив.

Однокольцевой насосно-смесительный узел

Важно понимать, что каждый бренд имеет свои особенности в организации узлового блока, но вся сборка, не важно Rehau или Tim, проделывает одну и ту же работу – обеспечивает подачу теплоносителя заданной температуры во все питающие отводы.

Коллекторный узел – это параллельно расположенные две трубы горизонтальной направленности с подключением к подаче и возврату теплоносителя. Вся деталировка и другие конструкционные элементы в основной массе изготовлены из:

• сплавов слабо поддающихся коррозийным процессам;
• никеля;
• латуни;
• особой пластмассы.

Для контролирования температуры носителя и уровня протока подающее ответвление могут комплектовать термостатическим клапаном, а обратное – сенсорным датчиком протока.

Подающие клапаны могут снабжать ручным регулированием протока носителя. Закручивая такой регулятор, оператор может перекрыть подачу тепла на ответвление в ручном режиме. Визуализацию контроля протока для выполнения действий по гидробалансировке системы позволяют осуществить проточные сенсоры.

Более дешевые варианты коллекторных блоков не имеют дополнительных датчиков и индивидуализированных регулировочных возможностей.

Температурные и режимы давления наблюдают по средству установленных термометра и манометра. Спуск накапливаемого воздуха в системе обеспечивают отдельным вентилем.

Дополнительные конструктивные элементы, датчики и опции могут поставляться под заказ или на усмотрение производителя. Бренд Рехау имеет практику комплектовать узел в сборе. На примере насосно-смесительного узла PMG-25 стандартной сборки в комплекте поставляют:

• смесительный 3-х ходовой вентиль с трех позиционным сервоприводом переменного тока на 230В модели kvs=8,0м3/ч с D_y=25;
• термометры на подаче и возврате теплоносителя;
• насос энергощадящий до 45Вт с возможностью регуляции напора до 6 м.

Собранные и смонтированные части с применением уплотнений уже прошли гидроиспытания давлением.
к меню ↑

2.1 Особенности работы коллекторно-смесительного тандема

Пара насосно-смесительный узел и коллектор работают по следующему принципу. Циркуляционный насос блока проталкивает теплоноситель по всем ответвлениям коллектора. С падением температурных показателей ниже установленного оператором температурного предела трех- (иногда двух-) ходовой клапан, постепенно приоткрываясь, делает вливание горячего теплоносителя в линию. Образовавшийся лишний объем теплоносителя перетекает с обратной линии в первичный контур общетепловой системы. Расход по малых контурах регулируется автоматически или с помощью ручного режима.

Структура комбинированного смесительного узла

Все системные сбои и неисправности, такие как повышенное давление, отсекают предохранительные клапаны или байпасы. Также не исключены другие предохранительные меры, которые применяют до полного восстановления гидравлической сбалансированности системы, чтобы сберечь исправность насоса и общую работоспособность.
к меню ↑

2.2 Какие отличительные особенности насосно-смесительных узлов?

До широкого применения в быту автоматического смешивания потоков первичного и вторичных контуров с помощью трех- и двухходовых клапанов в пользовании находилось устройство, так званная, гидрострелка.

В насосно-смесительном блоке разделение теплоносителя на потоки осуществляется принудительно, непрерывность потока разделяется только за счет движения воды. А гидрострелка имеет область со свободной зоной смешивания води, и подача теплоносителя осуществляется с помощью размещенного на каждом ответвлении своего насоса.

Насосно-смесительный узел располагает мгновенным смешиванием двух потоков контуров, а гидрострелка смешивает потоки по средству природного физического процесса.

Сравнить по скорости регулирования температуры двумя устройствами можно на примере накопительного и проточного бойлеров. Но в этом случае проточный способ будет еще и много экономней накопительного.
к меню ↑

3 Рекомендации при установке

Монтаж устройств следует осуществлять строго соответствуя инструкциям компаний-производителей.

Вход и выход из первичного отопительного контура необходимо смонтировать со смесительным узлом или через тепловой коллектор.

Стандартно соединительный размер с первичными выводами составляет 1 дюйм, а вторичные отводы и коллектор обвязывают комплектно поставляемыми соединителями. Размер последних может варьироваться в зависимости от брендовой модели. Уплотнители на резьбовых частях соединителей гарантируют надежность и быстроту монтажа без дополнительных средств (герметиков, фум-ленты, пакли и т.д.).

Термическую головку следует установить вручную с максимальными значениями настроек.

Насос для циркуляции теплоносителя устанавливают между двумя вентилями с предварительным уплотнением.

Общая схема монтажа насосно-смесительного узла

С окончанием монтажа и статических проверок соединений наступает время испытаний системы отопления в сборе. До подачи питания на электронасос следует убедится в открытии все запорных элементов на пути движения носителя, чтобы избежать перегрузок и аварийных ситуаций, связанных с этим.

До появления насосно-смесительного узла монтаж, расчеты и настройка работы отопления занимала уйму времени, и была очень сложной инженерной задачей. Блок смесительный — готовое решение задач организации контурированной системы обогрева. Доукомплектовав узел, пользователь избежит допущенных ранее ошибок конструкции системы. А относительно несложная настройка исключает необходимость специальных регулировочных приспособлений.

Подробная инструкция поможет сэкономить пользователю оплату работ монтажной организации или осуществить грамотный контроль для принятия работ по монтажу.
к меню ↑

3.1 Как устроен Насосно-смесительный узел для теплого пола? (видео)

 Главная страница » Насосы

Смесительные и прямые насосные узлы отопления. Как они работают и как собрать самому.

Это действительно, очень полезное оборудование.

• Оно многократно облегчает и ускоряет монтаж котельной любой сложности.
• Поможет не допустить ошибок.
• Особенно полезно новичкам, не желающим переплачивать и нанимать сторонних исполнителей.
• Делает котельную понятнее, нагляднее, аккуратнее и даже красивее.

Как применять в котельной насосные узлы.

Допустим, нам нужно сделать так, чтобы котельная в которой есть два котла корректно работала на радиаторную систему, на водяной тёплый пол и на бойлер косвенного нагрева.
Во-первых, нам нужен насосный коллектор, совмёщенный с гидравлическим разделителем.
Внутри него есть каналы для теплоносителя. По ним он отправляется в системы, а из них, снова возвращается к котлу.
Об гидравлических разделителях и насосных коллекторах у меня уже были уроки, и ссылки на них я дал под видео.
Кому интересно – пересмотрите.
А сегодня речь о насосных узлах. Вот они все.

В них есть насосы, которые обеспечивают циркуляцию теплоносителя.
Начнём с прямого насосного узла.

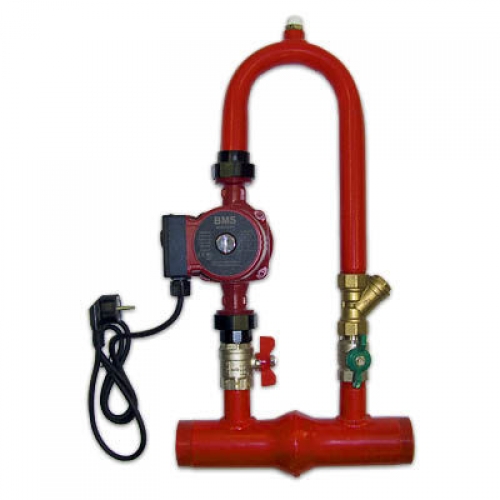

Как устроен и как работает прямой насосный узел.

Он применяется для радиаторных систем, бойлеров косвенного нагрева и грелок системы вентиляции.
Он прост как две копейки.
В принципе это основание и насос.
Прелесть в том, что Вы просто подсоединяете его к насосному коллектору.
Для этого на нём уже есть.

Как это работает, объяснять долго нечего.

Насос забирает горячий теплоноситель из подающей части коллектора, гонит её в радиаторную систему, или в змеевик бойлера.
Там теплоноситель охлаждается и возвращается через наш насосный узел в насосный коллектор, а оттуда в котлы, нагревается, возвращается и цикл повторяется.

Можно и наоборот.
Насос забирает охлаждённый теплоноситель из радиаторной системы, или из змеевика бойлера. А из подающей части коллектора горячий теплоноситель устремляется к радиаторам, или в бойлер. Ничего от этого не изменится. Ставьте как удобно.
Теперь конструкция.

Есть основание.
В него вкручены накидные гайки насоса и ими герметично, через их стандартные прокладки крепится сам насос.
На основании есть внутренние резьбы, в которые вкручены сгоны шаровых кранов.
Сами же краны нужно накрутить на патрубки насосного коллектора.
Набросили накидные гайки на краны, затянули. Всё, узел прикреплён к насосному коллектору.
С завода изделие приходит в сборе. В том числе с термометрами.
Если вам нужно, то насосный узел можно развернуть и другой стороной.
На обратной стороне тоже есть резьбовые отверстия для термометров. В них вкручены заглушки. При надобности просто поменяйте термометры и заглушки местами.
Насосный узел не дёшев, но можно на заводе заказать отдельно основание,

и уже самому поставить нужный насос, краны, термометры и заглушки. Возможно, вам это обойдётся заметно дешевле.

Как подсоединить насосный коллектор к трассе.

Обычно редко когда нам для домашних систем отопления нужны такие широкие протоки, поэтому, для удешевления применяемых фитингов я рекомендую перейти на резьбу в ¾ использовав переходник с дюйма на ¾.
В нашем случае у нас несколько контуров, а значит и насосных узлов.
Чтобы все они корректно работали и не влияли друг на друга, нам нужен обратный

клапан.
Рекомендую поставить его на подачу.
На корпусе есть стрелка направления потока.
Не перепутайте.
Из систем в насос и котлы может попасть мусор. Защитите их. Поставьте на обратке косой сетчатый фильтр.
Ну и чтобы подсоединиться к трассе радиаторной системы или бойлера вкрутим переходные муфты с резьбы на металлопласт или полипропилен.
Чем Вам удобнее пользоваться.

Чтобы правильно подобрать насосы и диаметры труб трасс используйте мои таблицы, которые я привожу в своих курсах.

С бойлером и радиаторами ясно.
Теперь тёплый пол.

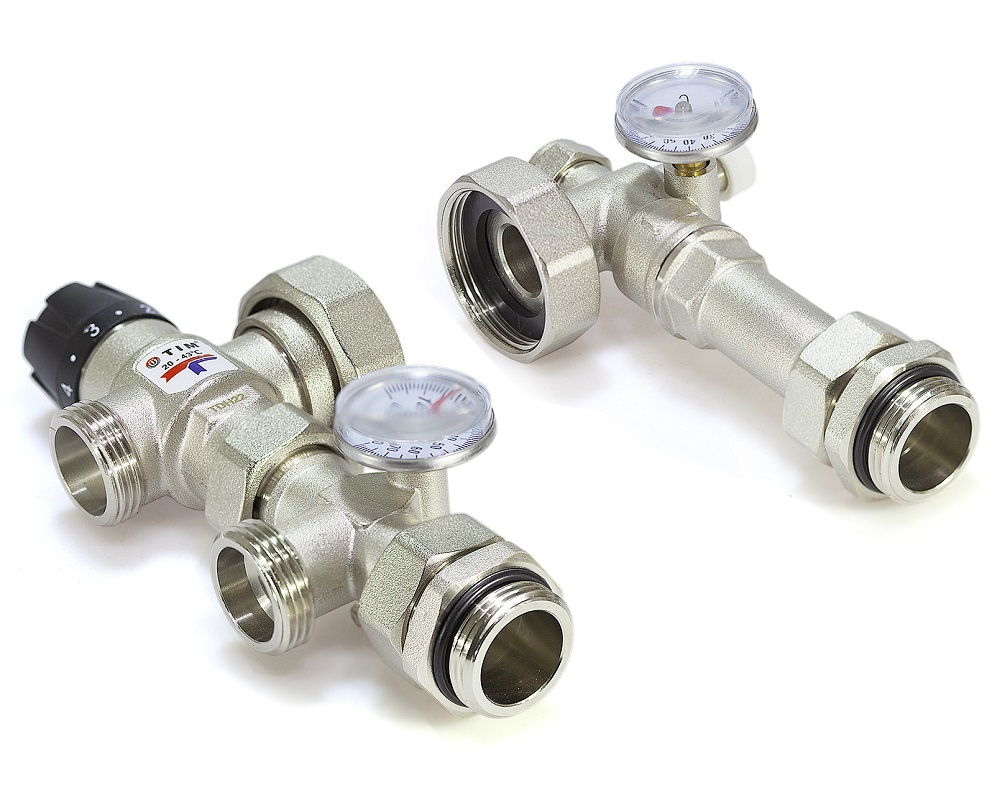

Смесительный насосный узел для тёплого пола.

Смесительный насосный узел для тёплого пола похож но прямой, только что рассмотренный нами.

Но есть существенное отличие.
Есть смесительный кран. Для чего?
В систему водяного тёплого пола нельзя подавать теплоноситель высокой котловой температуры.
Такой тёплый пол будет обжигать вам ноги.
Нужно понизить температуру горячего котлового теплоносителя. Но как?
Оказывается очень просто. Нужно к нему подмешать охлаждённый теплоноситель, возвращающийся из веток тёплого пола.
Вот для этого и включён трёхходовой смесительный кран в насосно-смесительный узел тёплого пола.
Как это работает.

Горячий теплоноситель из подающей части насосного коллектора через трёхходовой смесительный кран всасывается в циркуляционный насос.
После него он уходит в систему тёплого пола там отдаёт своё тепло цементной стяжке пола и возвращается в наш насосный узел, а из него снова в коллектор.
Но не весь.
Часть этого охлаждённого теплоносителя подсасывается насосом в смесительный кран, где смешивается с горячим котловым теплоносителем.

За счёт этого теплоноситель нужной температуры и подаётся в ветки тёплого пола.
Вам понятно, что к насосному коллектору узел тёплого пола подсоединяется как и прямой, что для радиаторов. Шаровыми кранами со сгоном.

К трассе, ведущей к коллектору тёплого пола, подсоединяется тоже так же.
Не забудьте про обратный клапан и фильтр.
Этот насосный узел тоже можно поворачивать.
Отверстия под термометры с обеих сторон.

Но обратите внимание, очень важно.
Насосный узел для тёплого пола со смесителем обязательно подсоединяйте именно так:
Трёхходовой смесительный клапан должен стоять на подающей стороне насосного коллектора, а за ним насос так, чтобы забирать теплоноситель из смесительного крана и подавать в систему тёплого пола.
По-другому работать не будет.

Ну и обратный клапан должен быть направлен стрелкой по потоку.

Насосный смесительный узел тоже не дешевая вещь. Можно заказать на заводе только основание а остальное купить и потом собрать самому.
Для этого нужен подходящего напора насос с накидными гайками.
В обеих случаях нужны насосы стандартной длины 180 мм.
Нужна пара дюймовых шаровых кранов со сгоном,
термометры Ваттс на полдюйма две штуки
и пара полудюймовых заглушек.
Ну и конечно, подходящий трёхходовой смесительный кран.
Полное обозначение я привёл на странице описания смесительных узлов.
Кстати, с той же страницы можно заказать смесительный
Теперь Вам понятно, как собирается эта очень важная часть котельной.

Но остаются не менее важные вопросы:

• Как обвязать сами котлы. Напольный, настенный. Или два и даже три в различных сочетаниях.
• Как правильно подобрать насосы для этих насосных групп, чтобы системы отопления работали хорошо и надёжно.
• Как подобрать диаметры труб для трасс радиаторной системы и тёплого пола.
• Как выбрать, или собрать самому коллекторы для теплого пола и для лучевой разводки радиаторов.

Чтобы Вы легко разодрались и самостоятельно смонтировали отопление в своём доме, я написал специальные курсы.

И по котельным, и по радиаторам и по тёплым полам.
Там заботливо и доходчиво всё изложил. Пользуйтесь. Кому будет что-то неясно – объясняю лично и бесплатно.

До встречи и до новых полезных уроков для Вас.
Сергей Волков.
