Опубликовано Навес из шифера: устройство своими руками
- Подготовительные работы
- Установка вертикальных стоек
- Устройство стропильной системы и обрешетки
- Укладка шифера
Мечта любого владельца загородного домика отдохнуть и расслабиться в летние дни. Чашечка чая на свежем воздухе или домашний пикник в приятной компании друзей, невзирая на сюрпризы погоды, могут стать реальностью. Для этого необходимо соорудить во дворе навес, пусть даже легкий, но довольно функциональный.
Навес – это не что иное, как уличная конструкция, представляющая собой кровлю, опирающуюся на стойки-опоры. Его основная функция – защитная. В первую очередь это касается смежной стены и примыкающего участка. Под подобной конструкцией они недосягаемы для осадков или солнечных лучей, а предметам, которые находятся под ней, не грозят ни радиационная охлажденность, ни роса, образующая вследствие перепадов температур в течение суток.
Для возведения каркаса можно использовать любой материал: брусья, стальные трубы и другое. Конструкция может быть полностью деревянной или иметь крышу, покрытую различными кровельными материалами или даже просто обтянутую пленкой.
Последний вариант актуален только на летний и осенний сезон.
Пожалуй, самый популярный стройматериал на даче – шифер. Кстати, не такая уж редкость и навес из шифера, тем более что соорудить его под силу практически любому.
Подготовительные работы ↑
До начала монтажных работ необходимо тщательно продумать, какую конструкцию будет иметь будущий навес, его оптимальные габариты, конфигурацию. Предварительно составляют чертеж и разметку, рассчитывают количество требуемого стройматериала, разрабатывают план работы.
Самым простым вариантом считаются конструкции, примыкающие к капитальной стене основного строения или хозяйственной постройки, то есть с одной стороны она оказывается закрытой, а с трех других – открытой.
При проектировании конструкции исходят от рабочих размеров кровельного материала – ширины шифера, длины листа. Профессионалы рекомендуют сначала раскладывать листы прямо на земле с предполагаемым поперечным и продольным нахлестом. Таким образом получают реальные размеры готовой кровли навеса.
Шифер лучше покупать с 10 % запасом. Если до начала строительства есть еще время, кровельный материал убирают в помещение и укладывают в штабеля в горизонтальном положении.
Установка вертикальных стоек ↑
Под столбы используют качественные брусья из сосны с наименьшим сечением в 7,5х7,5 см. Они требуют предварительной обработки: тот участок брусьев, который будет закопан, покрывается битумной мастикой. Особенно тщательно нужно обрабатывать торцевую часть, так как распространение влаги активнее происходит по направлению волокон древесины.
Столбы устанавливают с шагом в 1 м по прямой в ямки глубиной порядка 50 см. В этом случае можно обеспечить свес от 20 см по краю ската и 5–10 см вдоль боковых кромок.
Разметка прямоугольной конструкции проверяется замером длины диагоналей.
Чтобы стойки расположились строго по вертикали, при установке используют отвес либо уровень. Временно их фиксируют при помощи вспомогательных реек, их в дальнейшем можно удалить. Свободное пространство ямок засыпается щебнем.
После установки столбы необходимо обрезать по высоте, сохраняя скос в соответствии с углом наклона крыши.
Сход осадков с кровли можно обеспечить наилучшим образом, если обеспечить ее уклон из расчета, самое меньшее, 10 см/м.
Устройство стропильной системы и обрешетки ↑
Для стропил выбирают качественные брусья сечением 15х15 см. Шаг несущей конструкции примерно совпадает с шагом стоек. Одним концом стропила крепят к стене либо к доске, которая до этого уже должна быть смонтирована.
Другим концом стропила ложатся стойки. Их соединяют уголками из оцинковки и «черными» саморезами по дереву. При креплении к минеральной основе, скажем, стене из кирпича пользуются уголками и консолями, их крепят дюбелями либо анкерами из металла.
Перпендикулярно к стропилам устанавливают обрешетку. Больше всего для нее подходят доски толщиной более 2,5 см и шириной от 15 см. Начальный и последний элемент обрешетки должен быть расположен по краям ската, остальные укладывают с шагом в 85–90 см таким образом, чтобы шиферные листы опирались на доски обрешетки в трех точках: под стыками листов и по их середине. Доски соединяют к стропилам при помощи «черных» саморезов либо достаточно длинных гвоздей, как говорят «через тело».
Укладка шифера ↑
Листы укладывают, выравнивая их верх по доске. Первый и последний лист ряда должен иметь выпуск за плоскость навеса на одну волну. Нахлест шиферных листов не должен быть меньше, чем 10 см, включая и переход с нижнего ряда на верхний.
Это необходимо, чтобы исключить протекание навеса при выпадении осадков. Кромки необходимо располагать с подветренной стороны.
Для фиксации каждого листа используют по два шиферных гвоздя, которые забиваются по гребню волны. Под них высверливают отверстия, чтобы лист не треснул при выполнении крепления. Если потребуется резка шифера, то для этого можно воспользоваться болгаркой. При этом нельзя забывать о вреде асбестовой пыли, поэтому при резке листов обязательно используют средства защиты.
© 2023 stylekrov.ru
Как сделать деревянный навес собственными силами
Как же приятно иногда в очень жаркий летний день присесть в тени, расслабиться и отдохнуть. Для этого вовсе не обязательно прятаться под обширной кроной самого ближайшего дерева, необходимо просто у себя во дворе построить легкий и функциональный навес. В случае если вы организовали на свежем воздухе ужин или же домашний пикник в компании друзей, то ничто не испортит вам ваше настроение, ни хлынувший теплый летний ливень, ни небольшой осенний дождик.
Да и очень практично возле дома иметь укрытый от непогоды и палящего солнца уголок для хозяйственных потребностей, ведь многие хозяева частных домов отлично знают, что с наступлением летней поры жизнь постепенно перемещается из различных помещений на улицу.
Деревянный навес должен быть практичным и удобным, надежно выполнять все свои функции. Действительно важно, чтобы внешний вид его полностью вписывался в общую стилистику вашего домовладения, ландшафта, двора. Чтобы навес был добротным и долговечным, радовал хозяев дома, надо не только очень качественно сделать все строительные работы, но и довольно внимательно подойти к выбору подходящих материалов и технологии возведения.
Читайте также Навес для машины – это рационально: как сделать его своими руками
Применение дерева в качестве главного стройматериала обусловлено тем, что оно очень пластично и отлично поддается обработке, с ним достаточно легко работать, поэтому, трудозатраты таким образом сводятся к минимуму, нет потребности в разнообразных дорогостоящих инструментах.
При соблюдении ряда требований изделия из пиломатериалов весьма долговечны и практичны, они имеют малый вес. Вдобавок, это наиболее красивый и экологически чистый материал. Возведенные из него конструкции с легкостью впишутся в почти любой дизайн.
Конструкцию кровельного покрытия навеса желательно делать из различных полупрозрачных ПВХ материалов. Может быть также использован так называемый пластиковый волновой шифер. Данные материалы очень легкие, поэтому не предъявляют к прочностным характеристикам конструкции каких-то огромных требований. Они очень легко монтируются и режутся, они долговечны и практичны. Производители такого шифера предлагают множество его цветовых решений.
Содержание
- Составление специального плана действий
- Установка вертикальных стоек
- Монтаж стропильной системы
- Укладка обрешетки
- Укладка шифера
- Обработка дерева специальной антисептической пропиткой
- Приятные дополнительные опции
Составление специального плана действий
Перед тем, как приступить к монтажу, нужно хорошенько и очень тщательно продумать конструкцию вашего будущего строения, его необходимые габаритные размеры, конфигурацию и высоту; составить правильный чертеж; сделать разметку.
Грамотно составленный план работы даст возможность правильно рассчитать и приобрести в нужном количестве стройматериалы.
Проще всего навес сделать примыкающим к капитальной стене хозяйственной постройки или дома, так он будет наиболее надежным и устойчивым. Тем не менее, возможно и обустройство полностью отдельно стоящей конструкции.
При проектировании габаритов навеса, необходимо отталкиваться от рабочих размеров материала кровли. Необходимо разложить все листы шифера с нахлестом вдоль и поперек волн на земле. Получив точные размеры кровли, можно начинать и монтаж стоек.
Если вы хотите побольше узнать о поделках из дерева и о применяемых для этого инструментах, обязательно ознакомьтесь с материалом по этой ссылке.
Установка вертикальных стоек
В качестве столбов можно применять обычный сосновый брус сечением не меньше, нежели 75х75 мм. Это может также быть и свежепиленая древесина, основное, чтобы на поверхности стоек отсутствовала кора, следы поражения волокон плесенью или грибком.
Перед установкой, часть бруса, которая будет располагаться в земле, необходимо обработать специальной битумной мастикой, большое внимание уделяя торцу, поскольку влага лучше распространяется именно вдоль древесных волокон.
Столбы стоят в одной линииМонтируются столбы с расстоянием друг от друга приблизительно в один метр, таким образом чтобы у кровли был свес от 200 мм по передней части (крайний низ ската) и 50-100 мм по бокам плоскости. Обычной лопатой или же специальным ручным буром делаем скважины глубиной примерно 500 мм, располагая при этом их в одну линию (здесь может пригодиться шнур). Затем, для разметки конструкции, следует замерять и сверять все диагонали (они должны быть полностью равны).
Далее, используя строительный уровень или отвес, строго вертикально осуществляем установку стойки. Для фиксации необходимого положения лучше применять специальные вспомогательные рейки, которыми они между собой расцепляются (потом их можно будет легко удалить).
Все свободное пространство в скважинах нужно заполнить бетоном или щебнем.
Щебень для таких целей предпочтительней, поскольку это значительно дешевле и не требует каких-нибудь трудоемких замесов, а держит данная засыпка на удивление прилично.
Только лишь когда столбы будут установлены, их можно будет обрезать по высоте, с необходимым скосом, который соответствует уклону всей плоскости для того, чтобы стропила четко ложились на верхний торец каждого бруса. Горизонтальную линию можно получить, используя отбивочный шнур и гидроуровень.
В нижней части ската высоту стоек желательно делать не ниже 1800 мм (приблизительно средний рост человека + маленький запас). Можно также и меньше, если в данной части навеса запланировать рабочую зону (стеллаж, стол и такое прочее).
Читайте также Разновидности навесов: какой выбрать для лучшего благоустройства
Монтаж стропильной системы
Стропила собой представляют обычный брус сечением 150х50 мм. Прочности на прогиб такого бруса более чем достаточно для полного перекрытия пролета до 6 метров, но при условии соблюдения нужного уклона и расчетного веса материала кровли.
Расстояние между всеми стропильными ногами берется такое же, как между столбами (приблизительно 1 метр). Они одной стороной крепятся к стене или заблаговременно смонтированной на ней специальной опорной доске. Другая же сторона стропил ложится на специальные стойки, проходя перпендикулярно их общую линию на расстояние определенного свеса. Безусловно, все они должны располагаться в одной общей плоскости.

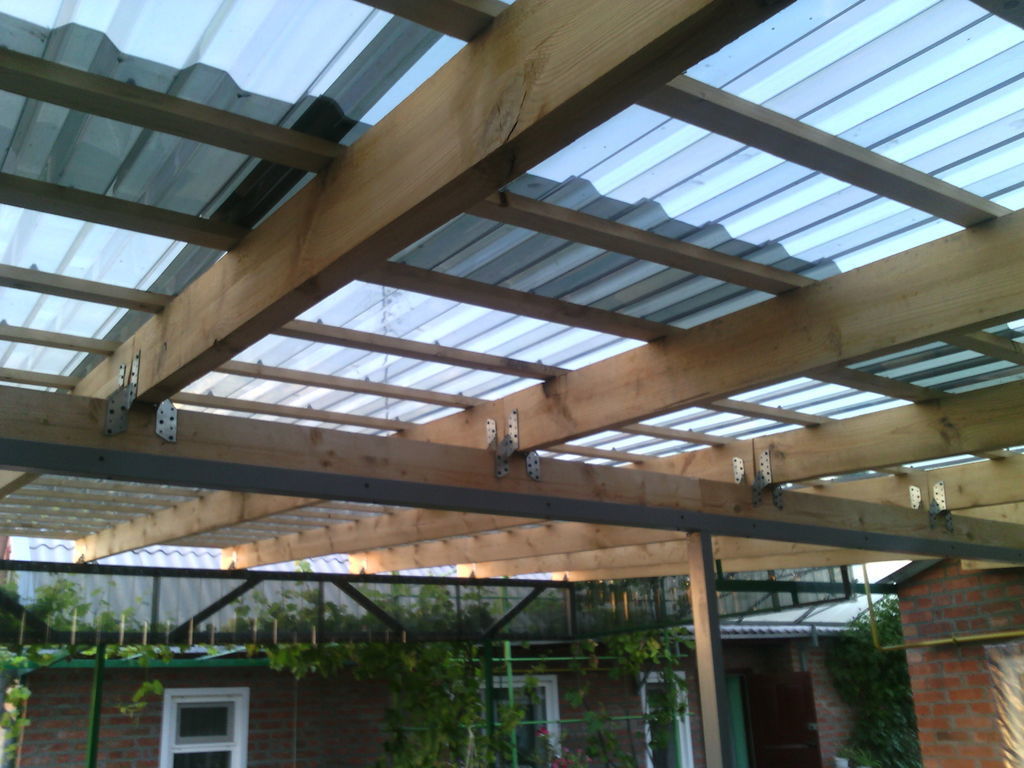

Монтаж стропильной ноги к стойкеДля соединения всех элементов конструкции (стропил со стойкой) применяются уголки из прочной оцинкованной стали и черные саморезы. К различным минеральным основаниям (стена из кирпича) крепление стропил производится также при помощи консолей, используя металлические анкера или дюбеля (быстромонтаж).
Укладка обрешетки
Поверх стропил устраивается обрешетка, перпендикулярно им. Для данных целей желательно применять доску, толщина которой составляет приблизительно 25 мм, а ширина – от 150 мм (необрезную или обрезную).
Расположить их необходимо через 850-900 мм по осям так, чтобы доска попадала обязательно под стыки листов шифера, а также под их средину (размеры листа – 900х1800 мм). Самая первая и последняя линии обрешетки должны располагаться именно по краям ската. Прикручиваем к стропилам доску «через тело» черными саморезами или же прибиваем гвоздями (около 90 мм).
Укладка шифера
Сделав возведение деревянной конструкции, смело можно приступать к установке кровельного покрытия. Все листы пластикового шифера надежно прикручиваются к обрешетке (по верху волны) оцинкованными длинными саморезами, которые имеют специальные головки с потаем. Под эти головки подкладываются особые шайбы, которые выполнены из прозрачного мягкого пластика. На каждый из листов нужно приблизительно десять-двенадцать саморезов. Если подобных подкладок нет, то можно применять так называемые «раниловские» саморезы, или же крепеж с прессшайбой.
Кроме того, производители подобного рода кровельного материала зачастую комплектуют собственную продукцию специальными прокладками в форме волны (трапециевидной или круглой).
Подкладывая их под листы во всех местах крепления, все саморезы можно затягивать с определенным усилием, не боясь при этом что-то продавить или же нарушить саму форму волны.
Шифер необходимо монтировать исключительно по направлению снизу вверх, делая перехлест соседних листов ряда на одну волну. Все новые ряды заходят на предыдущий ряд не меньше, чем на 100 мм.
Для надежности боковой и передний свесы кровельного материала следует делать минимальными, (50-100 мм).
При потребности волновой ПВХ-шифер прекрасно режется обычной «болгаркой» со специальным абразивным кругом.
Обработка дерева специальной антисептической пропиткой
Все элементы навеса из древесины нуждаются в обработке особыми составами, которые обеспечивают надежную защиту от неблагоприятных атмосферных воздействий, поражения грибком и плесенью, создают удивительный декоративный эффект.
Сегодняшние пропитки могут быть бесцветными или тонирующими. Они имитируют разнообразные благородные сорта древесины, отлично подчеркивают красивую природную текстуру.
Весьма удобно делать обработку всех материалов на земле, еще до монтажа, а уже потом остается лишь подкрасить места повреждений и резов. Сухое, очищенное от остатков опилок и пыли, дерево вскрывается два-три раза посредством распылителя, валика или же кисти.
Читайте также Навес с односкатной крышей: порядок возведения
Приятные дополнительные опции
Вокруг стоек можно также сделать специальное ограждение из необрезной доски (шалевки), ОСБ или блокхауса.
Также обязательно уделите внимание и полу, это может быть или бетонная стяжка, которая облицована плоским песчаником, или досочный настил, или отсыпка обычным щебнем средней фракции.
Не лишним будет также провести под крышу пару розеток и свет.
Превосходный результатФункциональности и стиля навесу придаст мангал, садовый очаг-барбекю или варочная печь. Возможности декора подобной конструкции ограничиваются исключительно вашей фантазией.
Можно состарить дерево, применяя для этого проволочную насадку на обычную дрель или же специальную углошлифовальную машинку (болгарку), которая именуется в народе «ведьмой».
Поэкспериментируйте с разнообразными вьющимися растениями, глиняными вазами, уличной мебелью в особом деревенском стиле, бамбуковыми жалюзями, деревянными полками различного назначения и размера.
Созерцая прекрасные результаты своего собственного труда, вы получите большое удовольствие от тяжелой проделанной работы, ощущение гармонии с природой и красоты.
Кроме того, подобный навес можно сделать и для автомобиля.
Навесы для машин у коттеджа или загородного дома – это сейчас уже точно не диковинка. Навес для автомашины по цене гораздо дешевле и его намного быстрее установить возле дома, при сравнении со строительством полноценного капитального гаража. А лучше установить его самомстоятельно. Даже если у вас гараж уже есть, то все равно стильный и практичный автомобильный навес не помешает. Автонавес всегда может пригодиться для стоянки и парковки автомобилей ваших гостей.
Специальный навес для машины защитит автомобиль от:
- Непогоды: снега, дождя, сосулек, града, а также перегрева.
- Ультрафиолета: светопрозрачный автомобильный навес пропускает вполне достаточно света, однако не задерживает очень вредные лучи ультрафиолета.
- Мусора: опадающей листвы, пуха с деревьев.
