Нужен ли оголовок на скважину: Оголовок для скважины. Для чего нужен оголовок. Утепление!

для чего нужен, установка и выбор

Для обеспечения комфортных условий проживания на загородном участке часто осуществляется создание скважины, из которой вода подается в сооружение. Монтаж оголовка — трудный этап в работе, провести его возможно в домашних условиях, соблюдая основные рекомендации.

Оголовок для скважины доступен в продаже, его нужно искать в специализированных магазинах. При этом скважинный оголовок отличается некоторыми особенностями, что важно учитывать.

Содержание

1. Где применяют оголовок?
2. Что нужно знать об оголовках?
3. Основные правила монтажа
4. Оголовок для скважины своими руками
5. Полезные советы специалистов

Где применяют оголовок?

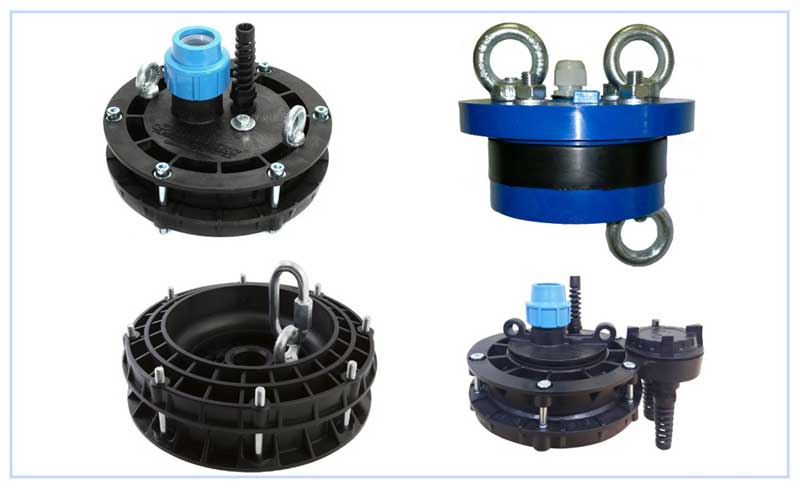

Производят самые разнообразные оголовки для скважин. Подобную комплектующую часть используют как крышку, созданную для защиты верхней части обсадной трубы от влияния окружающей среды. Оголовок на скважину не устанавливается в том случае, когда верхняя часть оснащена резервуаром для воды. Однако специалисты не рекомендуют проводить заматывание трубы пленкой больших размеров для обеспечения требуемого уровня герметизации.

Установка оголовка на скважину — обязательная процедура. Но нужно помнить, что пленка рассматривается исключительно как временный способ защиты. Если бак не выдерживает весеннего паводка, пленка может повредиться от механического воздействия.

Проводится монтаж оголовка скважины по причине того, что этот элемент выполняет и многие другие функции. Например, сюда входят решения многих важных моментов:

1. Исключается вероятность попадания грязевых частиц, пыли и мусора в воду.
2. Создается требуемый уровень защиты во время паводков и при возможности попадания других вредных жидкостей.
3. Обеспечивается защита от других небольших объектов, способных нарушить работу насосного оборудования.
4. В процессе бурения скважины на воду учитывается возможность кражи устанавливаемого дорогостоящего оборудования.
5. Снижается вероятность обледенения механизма в зимнее время года (о том, как на зимний период утеплить и саму скважину, и оголовок, мы рассказываем в отдельном материале).
6. Обеспечиваются условия для надежного закрепления погружного насоса и иной коммуникации.

Установить оголовок можно самим. Часто владельцы дачного участка задаются вопросом, как сделать оголовок для скважины своими руками, ведь стоимость промышленного варианта исполнения велика.

Герметичный самодельный оголовок имеет положительную динамику дебита фильтровых скважин. Если используют пластиковую трубу с другим диаметром, применение оголовка может быть в качестве переходника.

Что нужно знать об оголовках?

Определившись с тем, для чего нужен оголовок, можно приступить к его выбору. Но с вопросом, какой выбрать вариант исполнения, определиться сложно, т. к. в продаже встречается большое количество моделей. Проводя обустройство скважины оголовком, учитываются следующие моменты:

1. Элемент выбирается под размер обсадной трубы. Для водоснабжения применяются стандартные варианты исполнения, поэтому с выбором по этому параметру проблем не возникает.
2. Еще одним критерием выбора можно назвать тип применяемого материала при изготовлении. В продаже встречаются пластиковые, стальные и чугунные варианты исполнения, материал во многом определяет эксплуатационные характеристики. Полимерный вариант исполнения может выдерживать нагрузку 200 кг, стальной — до 500 кг, чугунные рассчитаны на большую нагрузку, но и сами оказывают давление на несущий элемент.
3. В большинстве случаев конструкции аналогичны, дополнительное резиновое уплотнительное кольцо создаст герметичность нужного уровня.

Практически все материалы реагируют на воздействие внешней среды. Краска по металлу позволяет существенно продлить эксплуатационный срок изделия.

Конструкция оголовка достаточно проста, что является ее преимуществом. Сооружение с металлическим оголовком представлено сочетанием таких элементов:

• Металлическая пластина в форме крышки.
• Фланец.
• Уплотнительное кольцо.

В некоторых случаях устройство комплектуется дополнительными элементами:

• Рым-болты.
• Кабельный ввод для прокладки кабеля, которым питается мотор.
• Набор карабинов.
• Штуцер для трубы, по которой проводится подача воды. Выделяют различные диаметры переходников, поэтому с проведением монтажных работ не возникает трудностей.
• Болты для крепления основных элементов.

Рым-болт напоминает обычный болт, верх которого изготавливается в форме кольца. Подобная конструкция хорошо обеспечивает подвешивание оборудования с помощью специального троса насоса. Если они не включены в комплект поставки, то можно приобрести отдельно.

Основные правила монтажа

Простота конструкции определяет то, что провести монтаж можно самостоятельно. При соблюдении правил монтажа можно исключить вероятность допущения ошибок. Порядок действий следующий:

1. Подготавливается край обсадной трубы.
2. На трубу надевается фланец, бортик должен быть расположен вниз.
3. В большинстве случаев приваривается кольцо, которое выполняет роль стопорного элемента.
4. Проводится закрепление троса.
5. Для кабеля питания создано специальное отверстие, куда он пропускается.
6. Насос в скважину опускается медленно. Нужно быть аккуратным, т. к. незначительный контакт со стенками скважин может привести к появлению существенных дефектов.
7. Крышка закрывается под действием устанавливаемого насоса, вес которого достигает нескольких десятков килограммов.
8. Герметичная крышка соединяется с фланцем болтами. На данном этапе главное — равномерно затянуть крепежные элементы.

Край обсадной трубы подготавливается путем обрезания строго в горизонтальной плоскости, после чего проводится полировка среза. Для выполнения подобной работы в большинстве случаев применяется обычная болгарка.

Оголовок для скважины своими руками

На глубинных стволах рекомендуется устанавливать оголовки промышленного происхождения. Несложная конструкция дает возможность изготовить ее самостоятельно. В качестве основы применяется листовая нержавеющая сталь, толщина которой — около 10 см. Для изготовления чугунной модели придется найти лист с требуемыми размерами.

Рекомендации по проведению работы следующие:

1. Вырезается фланец. Труба из стали или чугуна должна свободно входить во фланец.
2. Вырезается отверстие небольшого диаметра, которое требуется для прокладки электрического кабеля.
3. Отверстие для штуцера вырезается сварочным аппаратом, т. к. диаметр дыры должен быть большим.
4. Все созданные отверстия рекомендуется обработать при помощи напильника, т. к. заусенцы могут стать причиной повреждения основных элементов.
5. К крышке приваривается 3 рым-болта. Нужно проверить качество соединения, т. к. они будут крепиться к карабину.
6. К верхней стороне также приваривается 2 болта, которые будут применяться в качестве рукоятки.
7. Прокладка вырезается из куска толстой резины. Она будет обеспечивать требуемый уровень герметичности. В большинстве случаев 5 мм-го слоя резины достаточно. Некоторые умельцы используют камеру в качестве прокладки.

При создании самодельной конструкции следует учитывать, что она должна быть прочной и выдерживать высокое механическое воздействие. Этот элемент на протяжении всей эксплуатации находится под действием сжимающей силы. Низкокачественная резина может быстро разрушится, за счет чего эффективность оголовка снижается.

На момент монтажа электрический кабель следует защитить термоусадочной муфтой. Для ее размещения потребуется строительный фен.

Полезные советы специалистов

Приведенная информация указывает на то, что оголовок является важным конструктивным элементом скважины, который обладает индивидуальными характеристиками. Рекомендации специалистов выглядят следующим образом:

• Желательно покрывать металл краской — это продлевает эксплуатационный срок.
• Больше всего внимания уделяется выбору материала, из которого получается прокладка.
• Исключить вероятность кражи дорогостоящего оборудования можно за счет установки завес и замка.
• Для надежной эксплуатации в зимний период нужно предусмотреть утепление шахты.
• Электрический кабель не должен подвергаться механическому и другому воздействию.

Стоимость готового оголовка относительно невелика, но его изготовить можно самостоятельно с минимальными затратами. Для этого требуется лишь болгарка, сверло и сварочный аппарат. При выборе металла нужно учитывать, что слишком тонкий лист не выдержит механического воздействия, слишком толстый — сложен в эксплуатации.

монтаж и для чего нужен

Выполнение требований нормативных документов к безопасности водопользования, так же, как, например, к электробезопасности, – дело сугубо индивидуальное. Это требование справедливо и к установке оголовков на скважины.

Перед организациями, оказывающими услуги по водоснабжению, вопрос об обязательности монтажа оголовка в устье скважины не стоит. Согласно СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения» и его осовремененной редакции – Своду правил (СП 31.13330.2012), проникновение в межтрубное и затрубное пространство воды должно быть исключено. Таким образом, оголовки для скважины – обязательные атрибуты безопасного водопользования.

Водопользователи – владельцы собственных скважин вопрос, нужен ли оголовок для скважины, в каждом отдельном случае решают по-своему. Некоторые допускают, что такие характеристики, как качество воды и безопасность жизни могут оказаться несущественными, как и наличие оголовка на скважину.

Содержание

• Зачем нужен оголовок?
• Оголовок для водоносной скважины
• Виды оголовков, их обозначение
  • Видео о видах оголовков для скважины
• Порядок монтажа
  • Видео по монтажу оголовка для скважины
• Самостоятельное изготовление оголовка
• Алгоритм изготовления

Зачем нужен оголовок?

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Оголовок на скважину – это узел, применение которого позволяет владельцу (пользователю) подземного источника решить сразу пять задач:

• Предотвратить попадание в источник питьевой воды загрязненных поверхностных ручьев;
• Обеспечить герметизацию горловины канала в соответствии с требованиями технических и санитарных регламентов;
• Создать опорную конструкцию, на которой будут закреплены: трос насоса, водопроводная труба и подводящие кабели;
• Обустроить частичный вакуум в обсадной колонне, благодаря чему снизятся энергозатраты на подъем воды;
• Дополнительно защитить насос от кражи, а водное зеркало – от вандализма.

Благодаря монтажу оголовка на скважину владелец источника попутно получает возможность установить переходник или разветвитель на трубу, убрать кольца и петли, образованные трубами и проводами, поднять их с грунта и закрепить.

Оголовок для водоносной скважины

Строго говоря, оголовок устья скважины – это уплотняющая заглушка, объединенная в один узел с крышкой. Ассортимент изделий, позволяющих сделать горловину скважины герметичной, достаточно широк. С конструктивной точки зрения все устройства делятся на два типа:

• Оголовок скважинный раздельного типа – похож на муфту, которая надевается на обсадную трубу и закрепляется. Узел оснащен съемной (откидывающейся) крышкой;
• Оголовок для водоноснойскважины внутренний – представляет собой два плоских кольца, между которыми размещается резиновая муфта. Нижнее кольцо выполняет роль прижимного фланца, верхнее выступает в качестве заглушки. Кольца соединены между собой болтами, при затягивании которых резиновый бублик раздается в стороны и плотно прижимается изнутри (или снаружи) к обсадной трубе.

В крышке оголовка для скважины располагаются: штуцер для фиксации трубопровода, шарнир с направляющим патрубком для крепления силового кабеля, зажим для фиксации низковольтного провода к устройству сухого хода, рым-болты для подъема узла с помощью тали, рым-болт для крепления троса погружного насоса.

Материалом для оголовков на скважину служат сталь, чугун, пластик. Узлы, выполненные из металла, рассчитаны на усилие 0,2-0,5 т. Пластмассовые устройства – из полипропилена, ПВХ – выдерживают нагрузку до 0,2 т.

При выборе оголовка, определении его несущей способности необходимо учитывать глубину скважины, диаметр трубы. Устройство должно выдерживать не только вес насоса, но и массу водяного столба над ним.

Виды оголовков, их обозначение

Основные параметры оголовника скважины – грузоподъемность, диаметр штуцера для фиксации водовода, тип материала – отображаются в марке изделия. Общая схема буквенно-цифрового обозначения выглядит таким образом:

ОС – ххх – ххх/хх

Аббревиатура маркировки на оголовке скважины включает:

• ОС – оголовок скважинный;
• Пары чисел – от 90-110 до 140-160 – обозначают диаметры обсадных колонн, в которых крепится устройство;
• Число после дроби – это сечение штуцера в оголовнике скважины, которое должно соответствовать наружному диаметру водовода;
• Наличие дополнительного индекса «П» свидетельствует о том, что оголовник на скважину выполнен из синтетического полимера.

Кронштейны для обжима проводов в оголовках на скважины рассчитаны на крепление силового кабеля наружным сечением 4 мм² и сигнального сечением 3 мм².

Видео о видах оголовков для скважины

Порядок монтажа

1. Труба и кабели продеваются в оголовок для водопроводной скважины до подсоединения насоса и монтажа электропроводов к сети;
2. На подготовительном этапе – до монтажа – проверяют качество поверхности устья скважины. Под оголовок для скважины своими руками готовят посадочное место на торце обсадной трубы;
3. Верхнюю часть трубы очищают от грязи, ржавчины, отложений;
4. Проверяют перпендикулярность плоскости среза к оси трубы. При необходимости фланец подрезают, добиваясь нужной характеристики;
5. Торец обрабатывают напильником: снимают заусенцы, скругляют грани стенок трубы. Если работу сделать аккуратно, уплотнитель оголовника скважины прослужит дольше;
6. Металл покрывают антикоррозионными составами, окрашивают;
7. Выполняют на насосе все необходимые подключения и соединения;
8. Кабели, водовод, трос скрепляют монтажными скобами с интервалом 2,5±0,5 м;
9. Трос, водовод, сигнальные и силовые провода продевают сквозь отверстия в заглушке оголовка для скважины;
10. Фиксируют трос в карабине, а карабин – в крышке;
11. Фланец надевают на трубу, сверху помещают кольцо;
12. Погружают насосное оборудование в ствол, надевают крышку оголовника для скважины, подтягивают к ней фланец, центрируют детали относительно друг друга, закручивают болты, разжимая резиновую баранку;
13. Накручивают цанговую гайку, фиксируя трубу.

Видео по монтажу оголовка для скважины

Самостоятельное изготовление оголовка

При желании оголовок для водной скважины можно сделать своими руками: конструктивно устройство сложности не представляет. Главное – не ошибиться с расчетной нагрузкой: вес насоса с трубой и водой, в ней находящейся, может составить 300-400 кг.

Оголовки на скважины изготавливают из алюминия, пластика, чугуна и стали. При выборе материала стоит отдать предпочтение металлу, стоящему в списке последним. Чугун без специализированного оборудования обработке в домашних условиях практически не подлежит, алюминий не обладает достаточной прочностью. Наилучшим балансом прочности и обрабатываемости обладает сталь. Этот материал лучше других подходит для того, чтобы сделать оголовник скважины самостоятельно – характеристики стали наиболее полно соответствует возможностям домашнего мастера.

Фланцы на оголовок для скважины своими руками изготавливают из стального листа сечением 10 и более миллиметров. Кроме металла, для изготовления оголовки на скважину потребуются:

• болты из легированной стали;
• рым-болты;
• штуцер с наружным диаметром большим, чем водопроводная труба;
• резиновый тор или лист толщиной более 25 мм.

Чтобы с нуля сделать оголовок для скважины своими руками, нужен следующий перечень инструментов и оборудования: шлифмашинка, электродрель, сварочный аппарат, тиски или струбцины, напильник, плоскогубцы.

Алгоритм изготовления

1. В первую очередь из стального листа сечением 10 мм вырезают фланец оголовника скважины. Внутренний диаметр кольца должен на 1-2 мм превышать наружный диаметр обсадной колонны;
2. Вырезают крышку оголовка на скважину. Обе детали складывают, закрепляют струбцинами;
3. В скрепленных деталях оголовка скважины по окружности сверлят 6-8 отверстий – для будущих стягивающих болтов;
4. Струбцины разжимают. В заглушке оголовника для скважины изготавливают отверстия: под водовод, кабель, сигнальный провод. Все диаметры должны быть на 1-2 мм больше сечений соответствующих элементов;
5. Изготавливают (или приобретают) штуцер для трубы и два штуцера с цангами – для фиксации в оголовнике на скважину силового кабеля и сигнального провода;
6. Навесные элементы приваривают к заглушке оголовника скважины;
7. Вваривают рым-болты. Располагают их на крышке таким образом: два – с наружной стороны и один – с внутренней;
8. Вырезают из резины тор. Наружный диаметр кольца должен быть равен диаметру крышки оголовка скважины. Пробойником с использованием шаблона (фланца) в кольце просекают сквозные отверстия для болтов;
9. Все металлические детали оголовника на скважину зачищают, кромки их шлифуют, ребра скругляют. Металл обрабатывают антикором, грунтуют, окрашивают.

На этом операция по изготовлению оголовника для скважины завершена, можно приступать к монтажу.

Колпачок для лунки VS Уплотнение для лунки: когда выбирать

Проще говоря, колпачки для лунок и уплотнения для лунок очень похожи. Оба предназначены для покрытия верхней части водяной скважины и, по сути, для защиты обсадной трубы скважины.

Однако, углубившись в детали, вы очень быстро придете к выводу, что эти две конструкции имеют очень разные сильные и слабые стороны. В зависимости от того, где вы находитесь, один тип, вероятно, будет более заметным, чем другой, и на то есть веские причины.

Сегодня мы кратко рассмотрим каждый из этих предметов, а затем сравним ситуации, в которых вы бы предпочли один из них.

Крышка колодца

Крышка колодца (чаще всего) представляет собой металлическую крышку, которая устанавливается поверх обсадной трубы колодца (почти как крышка), хотя некоторые производители также производят крышки колодца, включающие АБС-пластик. Крышки колодцев часто имеют возможность пропускать провод насоса под крышкой (чаще всего через кабелепровод), и часто в комплект также входит заземляющий болт. Крышки колодца не подходят для погружных насосов, так как в любой ситуации, когда установлена ​​крышка колодца, также будет использоваться адаптер без приямка. Крышка колодца устанавливается вдоль верхней и внешней кромок обсадной трубы, создавая уплотнение с помощью встроенной уплотнительной прокладки на внешней стороне обсадной трубы.

Уплотнение скважины

Уплотнитель скважины также устанавливается поверх обсадной колонны скважины, но служит ряду других целей, которые не выполняет крышка скважины. Уплотнение скважины позволяет проводу насоса, крану или шлангу, а также первичной подаче воды проходить непосредственно через уплотнение через отверстия, которые являются частью конструкции уплотнения. В дополнение к этому, само уплотнение скважины также поддерживает погружной насос, подвешенный к уплотнению. Уплотнение скважины устанавливается вдоль верхнего и внутреннего краев обсадной колонны, создавая уплотнение с интегрированной кольцевой прокладкой изнутри обсадной колонны.

Из этого быстрого сравнения становится ясно, что эти два типа крышек колодцев используются для очень разных целей. Тогда возникает вопрос: как узнать, какой из них следует использовать?

Самый безопасный вариант — если вы заменяете крышку колодца или уплотнение — скорее всего, продолжите использовать то, что уже использовал предыдущий установщик. Но если вы не знаете, что использовалось раньше, или у вас есть основания полагать (в очень маловероятном случае), что использовался неправильный тип, есть более логичный способ сделать вывод о том, что имеет для вас наибольшее значение.

Как климат влияет на скважины

Если вы живете в климате, где зимой становится значительно холоднее — до такой степени, что земля промерзает, — вам нужно будет использовать крышку колодца на колодце.

Если вы живете в более теплом климате, где земля не промерзает, вы, скорее всего, будете использовать уплотнение колодца.

Почему это правда?

Частично ответ прост: «Это то, что принято в отрасли». Если вы путешествуете по югу Соединенных Штатов, вы часто будете находить колодезных тюленей в большем количестве мест, чем любую другую форму покрытия колодца. Однако, если вы путешествуете по северу Соединенных Штатов и особенно по большей части Канады, вы найдете колодцы. Это связано с тем, что в более холодном климате, где земля промерзает, в системе водяных колодцев используется безямный переходник, так что водопроводная труба, идущая от колодца к строению или дому, может оставаться ниже линии промерзания.

Из-за своей конструкции колодезные уплотнения втягивают воду через самую верхнюю часть обсадной трубы, а затем направляют воду к конструкции над землей (или только в неглубокой траншее). Однако крышка колодца не требует, чтобы вода поднималась вверх через верхнюю часть крышки колодца, и именно здесь безямный адаптер (часто на 4 фута ниже уровня земли, куда не доходит линия промерзания) втягивает воду в строение под землей.

Выбор материала

Еще одно важное различие между колпачками для колодцев и уплотнениями для колодцев заключается в важности выбора материала при выборе покрытия. В частности, в уплотнениях скважины, поскольку насос подвешен к уплотнению скважины, обязательно, чтобы уплотнение было изготовлено из материала, рассчитанного на расчетный вес насоса.

Boshart обычно рекомендует, чтобы во всех скважинах глубиной более 300 футов использовалось стальное уплотнение скважины; в то время как в более мелких скважинах можно использовать уплотнение из АБС (пластика), которое, как правило, является более экономичным вариантом. Чугун был самым распространенным материалом в течение многих лет, но его склонность к ржавчине создавала проблемы для некоторых пользователей.

Для получения дополнительной информации о уплотнениях скважин ознакомьтесь с нашей статьей 4-этапное руководство по выбору уплотнений отверстий .

В заключение

Сравнение колпачков и уплотнений для колодцев является несколько непрактичным занятием, поскольку они служат совершенно разным целям. Место, где вы живете, и климат в вашем регионе, несомненно, являются самыми важными факторами, влияющими на то, нужен ли вам тот или иной вариант.

В случае сомнений компания Boshart всегда рекомендует обращаться к местным профессиональным или нормативным кодексам. Крышки колодцев и уплотнения колодцев имеют разные уровни удобства обслуживания непрофессионалом, поэтому всегда разумно проявлять осторожность и заручиться помощью надежного профессионала.

Есть дополнительные вопросы по этой теме?

Перейдите к базе знаний Boshart: техническая информация о продукте, рекомендации и многое другое.

Важность крышки колодца для чистой воды — Skillings & Sons, LLC

Иногда в жизни, мелочи решают все.

Это верно при добавлении специй к чили, а также верно для небольшой части вашей системы водоснабжения. Крышка колодца — та часть, которая закрывает выступающую из земли обсадную колонну колодца — играет жизненно важную роль в защите вашей семьи и вас от загрязняющих веществ в воде.

Когда ваш скважинный насос и система водоснабжения установлены, надевается санитарная заглушка и герметизируется цементным раствором. Это предотвращает попадание загрязняющих веществ в воду через обсадную трубу скважины.

Некоторые из этих загрязнителей включают:

• Насекомые
• Загрязнители в поверхностных водах
• Бактерии, пестициды или гербициды от загрязнения из неточечных источников

Когда вода течет по земле или дороге, по пути он собирает мусор и химикаты. С дорог вместе с мусором вытекают масло и бензин, вытекающие из автомобилей. Сельскохозяйственные районы переполнены удобрениями, пестицидами или отходами животноводства. Это загрязнение из неточечных источников перемещается вместе с водой до тех пор, пока скорость воды не замедлится и более тяжелые загрязнители не будут сброшены. Если эта грязная вода попадет в ваш колодец, ваша вода потенциально будет заражена этими вещами.

Войдите в скромную крышку колодца.

Правильно надетая и закрытая крышка предотвращает попадание поверхностной воды. Кроме того, она не позволяет проникнуть внутрь насекомым, что опять же может показаться маленьким, но на самом деле это больше, чем кажется. Помет насекомых может увеличить количество бактерий в колодезной воде. Или, когда насекомые попадают в трубы или воду, они умирают и разлагаются, высвобождая дополнительные загрязняющие вещества.

Итак, что вам нужно сделать, чтобы крышка колодца творила чудеса?

Во-первых, убедитесь, что сертифицированный специалист по водоснабжению устанавливает вашу систему, в том числе выполняет последнюю работу по надеванию крышки и ее герметизации. Спросите, является ли крышка гигиенической крышкой или стандартной крышкой колодца. Санитарный тип лучше герметизирует насекомых и бактерии. Они стоят немного больше, чем стандартная крышка скважины, но стоят дополнительных долларов.

После этого все, что вам нужно делать, это периодически проверять, чтобы убедиться, что он все еще на месте. Убедитесь, что он не был подделан или случайно перемещен.

И хотя хорошая крышка защищает от многих опасностей, это не единственный компонент, используемый для обеспечения безопасности воды, попадающей в ваш стакан для воды.

Подземные воды также могут быть загрязнены различными источниками, такими как

• Протекающие септики
• Высокие уровни минералов, которые естественным образом обнаруживаются в коренных породах
• Опасные химические вещества из подземных резервуаров для хранения
• Ближайшие животноводческие фермы

Некоторые из этих загрязняющих веществ нелегко распознать, и их нельзя обнаружить по запаху или зрению.
