Расчет объема воды в системе отопления с онлайн калькулятором

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть. Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали. Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Содержание

1. Калькулятор объема жидкости в отопительной системе
2. Значения объемов различных составляющих
3. Основные виды теплоносителей

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления)=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Выберите вид радиаторов

По умолчаниюАлюминиевые секционныеСтальные панельные

Cуммарная мощность радиаторов

кВт

Диаметр трубы, мм	Длина труб, м	Диаметр трубы, мм	Длина труб, м
16х2.0		20х2.0
26х3.0		32х3.0
20х3.4		25х4.2
32х5.4		40х6.7

Объем воды в котельной, коллекторах и арматуре

л.

Объем системы отопления

л.

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.
Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Значения объемов различных составляющих

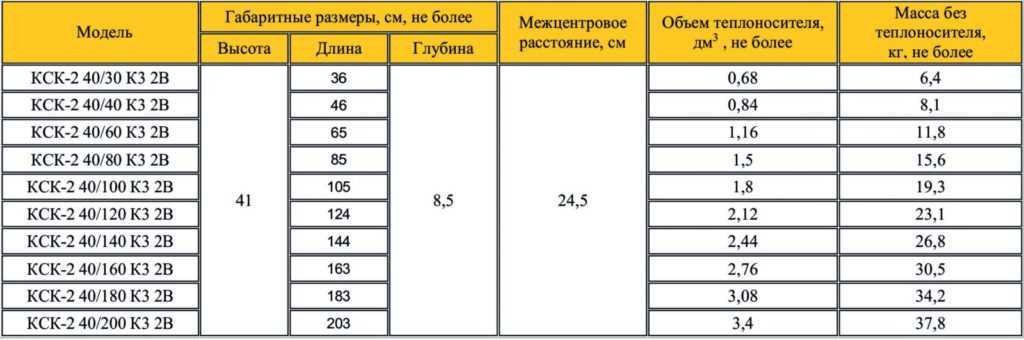

Объем воды в радиаторе:

• алюминиевый радиатор — 1 секция — 0,450 литра
• биметаллический радиатор — 1 секция — 0,250 литра
• новая чугунная батарея 1 секция — 1,000 литр
• старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

• ø15 (G ½») — 0,177 литра
• ø20 (G ¾») — 0,310 литра
• ø25 (G 1,0″) — 0,490 литра
• ø32 (G 1¼») — 0,800 литра
• ø15 (G 1½») — 1,250 литра
• ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

• напольный котел — 40 литров воды;
• настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Расчет теплоносителя в системе отопления

Поиск по всему каталогуКотлы и автоматика для них Газовые котлы  Ariston  Baxi  Buderus  Ferroli  Navien  Protherm  Vaillant Электрические котлы  Arderia  Baxi  E.C.A  Ferroli  Navien  Protherm  Vaillant  Ресурс  Теплотех  Эван Твердотопливные котлы  Kentatsu  Protherm  Zota Дымоходы Котельная автоматика и стабилизаторы  Стабилизаторы напряжения  Терморегуляторы  GSM-модули  Датчики  При плохом заземлении  Защита от скачков напряжения  ИБП для котлов  Доп. оборудование для ИБП Аксессуары и принадлежности Запчасти для котлов  для электрических котловНасосы Запчасти для насосов Grundfos Скважинные насосы Колодезные насосы Насосные станции Поверхностные насосы Рециркуляционные насосы Циркуляционные насосы Насосы для кондиционирования Повысительные насосы Канализационные насосы и установки Насосные установки для отвода конденсата Дренажные насосы Ёмкости для дренажных насосов Автоматика и доп. комплектация Кабель погружной Оголовки, адаптеры ТросыТеплоносительРадиаторы и конвекторы Алюминиевые радиаторы Биметаллические радиаторы Стальные панельные радиаторы  Buderus  Kermi  Royal Thermo  Sole Терморегулирующая арматура  Вентили (клапаны) для радиаторов  Термостатические головки для вентилей  Термоэлектрические головки для вентилей  Блоки подключения для стальных радиаторов  Комплектующие для радиаторной арматуры КомплектующиеВодонагреватели и бойлеры Электрические водонагреватели Бойлеры косвенного нагрева Принадлежности и запчастиБаки и гидроаккумуляторы Гидроаккумуляторы  Belamos  Reflex  UniGB  Waterstry Расширительные баки  Reflex  UniGB Пластиковые баки для воды ПринадлежностиКраны, вентили, задвижки Краны шаровые резьбовые Водоразборные краныТрубы и фитинги Металлопластик: трубы и фитинги  Металлопластиковые трубы  Фитинги для металлопластика Полипропилен: трубы и фитинги ПНД: трубы и фитинги Сшитый полиэтилен: трубы и фитинги  Трубы из сшитого полиэтилена  Фитинги для сшитого полиэтилена Канализационные трубы и фитинги  Трубы канализационные  Фитинги канализационные Гофрированная труба из нержавеющей стали: трубы и фитинги  Труба из гофрированной нержавеющей стали  Фитинги для труб из гофрированной нержавеющей стали Медь: трубы и фитинги  Медные трубы  Фитинги для меди Резьбовые фитинги Шланги и быстросъёмы  Быстросъемы и комплектующие для полива  Шланги Гофра защитнаяКрепёжТеплоизоляция Подложка для тёплого пола Трубная изоляцияКоллекторы и гидрострелки Гидрострелки Коллекторы для водоснабжения Смесительные клапаны Смесительные узлы Коллекторные группы Коллекторы Термоэлектрические головки для коллекторов Комплектующие для коллекторов Коллекторные шкафыТехника быстрого монтажа Насосные группы Модульные гидрострелки и коллекторы СервоприводыЭлектрические тёплые полы Электрические нагревательные маты Электрические теплые полы: кабель Инфракрасный пленочный теплый пол Терморегуляторы для теплого полаГреющий кабельКонтрольно-измерительные приборы и автоматика Водосчетчики Манометры Термоманометры ТермометрыПредохранительная арматура Автоматические воздухоотводчики Группы безопасности Обратные клапаны Предохранительные клапаны Редукторы давленияПолотенцесушителиВодоподготовка Картриджи для фильтров Косые фильтры Магистральные фильтры Обратный осмос Под мойку Самоочищающиеся фильтры Ультрафиолетовый стерилизизатор Фильтрующие среды и реагентыИнструментыТрапы и сифоныРасходные материалы и уплотнители

Главная / Расчет теплоносителя

Количество теплоносителя в трубах

Стальная труба

Диаметр

ВыберитеDN15 (½»)DN20 (¾»)DN25 (1″)DN32 (1 ¼»)DN40 (1 ½»)DN50 (2″)DN63 (2 ½»)DN75 (3″)

Метраж

Диаметр

ВыберитеDN15 (½»)DN20 (¾»)DN25 (1″)DN32 (1 ¼»)DN40 (1 ½»)DN50 (2″)DN63 (2 ½»)DN75 (3″)

Метраж

Диаметр

ВыберитеDN15 (½»)DN20 (¾»)DN25 (1″)DN32 (1 ¼»)DN40 (1 ½»)DN50 (2″)DN63 (2 ½»)DN75 (3″)

Метраж

Диаметр

ВыберитеDN15 (½»)DN20 (¾»)DN25 (1″)DN32 (1 ¼»)DN40 (1 ½»)DN50 (2″)DN63 (2 ½»)DN75 (3″)

Метраж

Медная труба

Диаметр

Выберите8х1,0мм10х1,0мм12х1,0мм15х1,0мм18х1,0мм22х1,0мм28х1,0мм35х1,0мм35х1,5мм42х1,5мм54х2,0мм76х2,0мм89х2,0мм

Метраж

Диаметр

Выберите8х1,0мм10х1,0мм12х1,0мм15х1,0мм18х1,0мм22х1,0мм28х1,0мм35х1,0мм35х1,5мм42х1,5мм54х2,0мм76х2,0мм89х2,0мм

Метраж

Диаметр

Выберите8х1,0мм10х1,0мм12х1,0мм15х1,0мм18х1,0мм22х1,0мм28х1,0мм35х1,0мм35х1,5мм42х1,5мм54х2,0мм76х2,0мм89х2,0мм

Метраж

Диаметр

Выберите8х1,0мм10х1,0мм12х1,0мм15х1,0мм18х1,0мм22х1,0мм28х1,0мм35х1,0мм35х1,5мм42х1,5мм54х2,0мм76х2,0мм89х2,0мм

Метраж

Полипропиленовая труба

Диаметр

ВыберитеØ20 (3,4мм)Ø25 (4,2мм)Ø32 (5,4мм)Ø40 (6,7мм)Ø50 (8,3мм)Ø63 (10,5мм)Ø75 (12,5мм)Ø90 (15мм)

Метраж

Диаметр

ВыберитеØ20 (3,4мм)Ø25 (4,2мм)Ø32 (5,4мм)Ø40 (6,7мм)Ø50 (8,3мм)Ø63 (10,5мм)Ø75 (12,5мм)Ø90 (15мм)

Метраж

Диаметр

ВыберитеØ20 (3,4мм)Ø25 (4,2мм)Ø32 (5,4мм)Ø40 (6,7мм)Ø50 (8,3мм)Ø63 (10,5мм)Ø75 (12,5мм)Ø90 (15мм)

Метраж

Диаметр

ВыберитеØ20 (3,4мм)Ø25 (4,2мм)Ø32 (5,4мм)Ø40 (6,7мм)Ø50 (8,3мм)Ø63 (10,5мм)Ø75 (12,5мм)Ø90 (15мм)

Метраж

Металлопластик (Pex)

Диаметр

ВыберитеØ16 (2мм)Ø20 (2мм)Ø26 (3мм)Ø32 (3мм)Ø40 (3,5мм)

Метраж

Диаметр

ВыберитеØ16 (2мм)Ø20 (2мм)Ø26 (3мм)Ø32 (3мм)Ø40 (3,5мм)

Метраж

Диаметр

ВыберитеØ16 (2мм)Ø20 (2мм)Ø26 (3мм)Ø32 (3мм)Ø40 (3,5мм)

Метраж

Диаметр

ВыберитеØ16 (2мм)Ø20 (2мм)Ø26 (3мм)Ø32 (3мм)Ø40 (3,5мм)

Метраж

Любая труба

Внутр. Диаметр, мм



Метраж

Внутр. Диаметр, мм



Метраж

Внутр. Диаметр, мм



Метраж

Внутр. Диаметр, мм



Метраж

Промежуточный итог: 0 л

Количество теплоносителя в радиторе

Алюминиевые радиаторы

Межосевое расстояние, мм

Выберите350 мм500 мм

Количество секций

Межосевое расстояние, мм

Выберите350 мм500 мм

Количество секций

Чугунные радиаторы

Межосевое расстояние, мм

Выберите500 мм

Количество секций

Промежуточный итог: 0 л

Количество теплоносителя в котле, расш. Баке и пр.

Котёл, л

Расширительный бак, л

Компонент №3, л

Компонент №4, л

Компонент №5, л

Компонент №6, л

Компонент №7, л

Компонент №8, л

Компонент №9, л

Компонент №10, л

Компонент №11, л

Компонент №12, л

Промежуточный итог: 0 л

Общий итог: 0 л. *

* Результаты расчёта носят ориентировочный характер и не заменяют профессионального проектирования. Данный калькулятор является собственностью ООО «ТЕРМОТЕХНИКА», копирование преследуется по закону.

Калькулятор

гликоля — компания VAPCO

Используйте калькулятор гликоля Vapco для индивидуального расчета вашего следующего заказа на пропилен- или этиленгликоль

От 5 до 5000 галлонов мы предлагаем вам возможность производить пропилен и этиленгликоль в соответствии с вашими конкретными потребностями для любой работы, над которой работаете вы или ваши клиенты. Попробуйте наш гликолевый калькулятор, указанный ниже.

Калькулятор объема системы

Внутренний диаметр трубы:
Выбрать внутренний диаметр трубы 1/23/411 1/41 1/222 1/234568101214
дюймов

Длина трубы:
футов

Общий объем системы =

Калькулятор регулировки концентрации

Объем системы:
галлонов

Текущий системный процент:
%

Желаемый процент:
%

Галлоны, которые необходимо удалить из системы:

Галлонов воды для добавления в систему:

Галлонов концентрата для добавления в систему:

Примечание: Калькулятор корректировки концентрации, основанный на добавлении 95% концентрации.

Таблица защиты от замерзания и разрыва

	Защита от замерзания	Защита от разрыва	Температура кипения
% Пропиленгликоль	*F / *C	*F / *C	*F / *C
0	32 / 0	32 / 0	212 / 100
5	29 / 2	27 / -3	212 / 100
10	26/-3	22/-6	212/100
15	23/-5	18/-8	212/100
20	18/-8	11/-12	213/101
25	14/-10	-1/-18	214/101
30	7 / -14	-18 / -28	216 / 102
35	1 / -17	-32 / -35	217 / 103
40	-8 / -22	-45 / -42	219 / 104
45	-18 / -28	-60 / -51	220 / 104
50	-29/ -34	-64 / -53	222 / 106
55	-46 / -43	-69 / -54	223 / 106
60	-55 / -48	-74 / -59	225 / 107
75		-100/-73	238/114
95		-100/-73	310/154
100		-100 / -73	360 / 182

Пропиленгликоль, Arctic Protection

ARCTIC PROTECTION – обеспечивает защиту от взрыва и замерзания для охлажденной воды, водяных и других закрытых систем при температурах до -100°F. Антифриз на основе пропиленгликоля, который нетоксичен, не вызывает коррозии и может быть изменен по процентной концентрации и цвету.

Этиленгликоль

ЭТИЛЕНГЛИКОЛЬ – жидкий теплоноситель. Он обеспечивает защиту от замерзания до -100ºF. Защищает латунь, медь, припой, сталь, чугун, алюминий и другие природные металлы, обычно используемые в промышленных системах охлаждения и отопления. Рекомендуется использовать деионизированную воду, чтобы свести к минимуму неприемлемую жесткость минералов.
