Обратный клапан на скважину: особенности установки. Где и как установить обратный клапан в насосной станции.

Содержание

особенности установки. Где и как установить обратный клапан в насосной станции.

Одним из важнейших элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

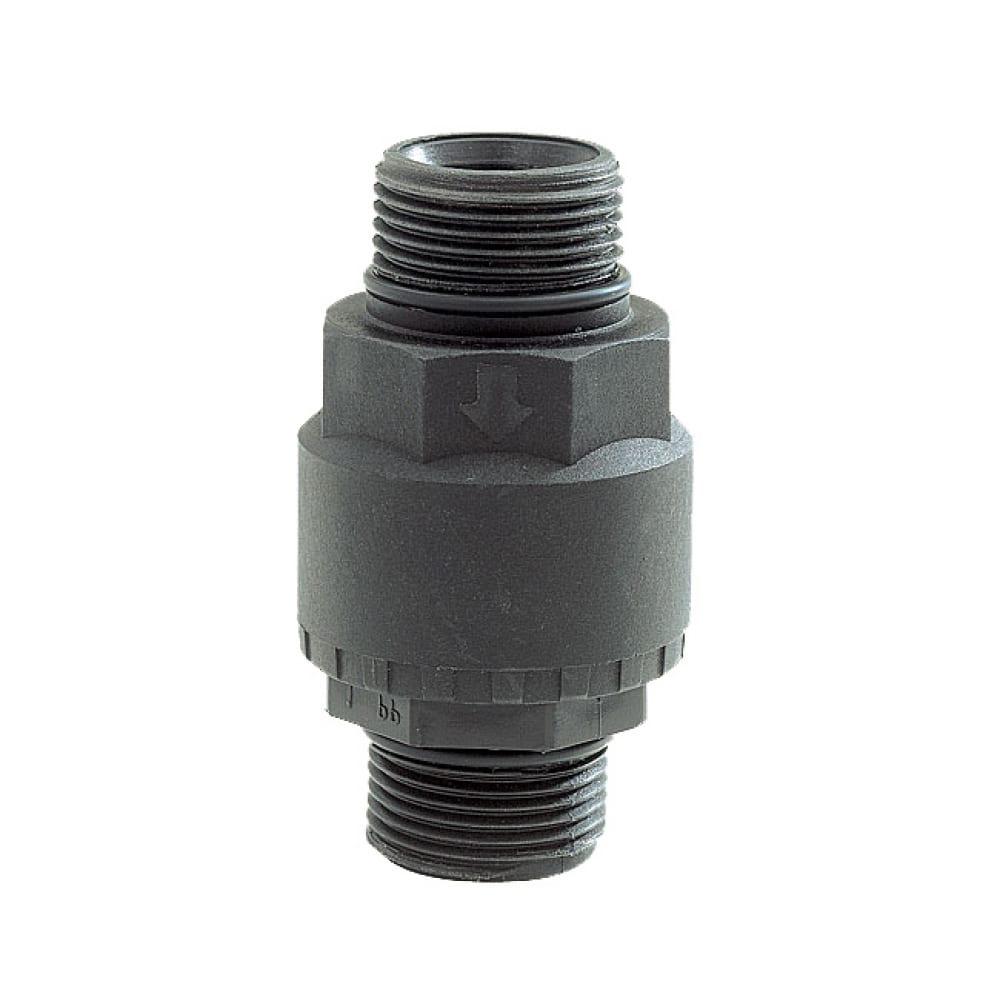

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

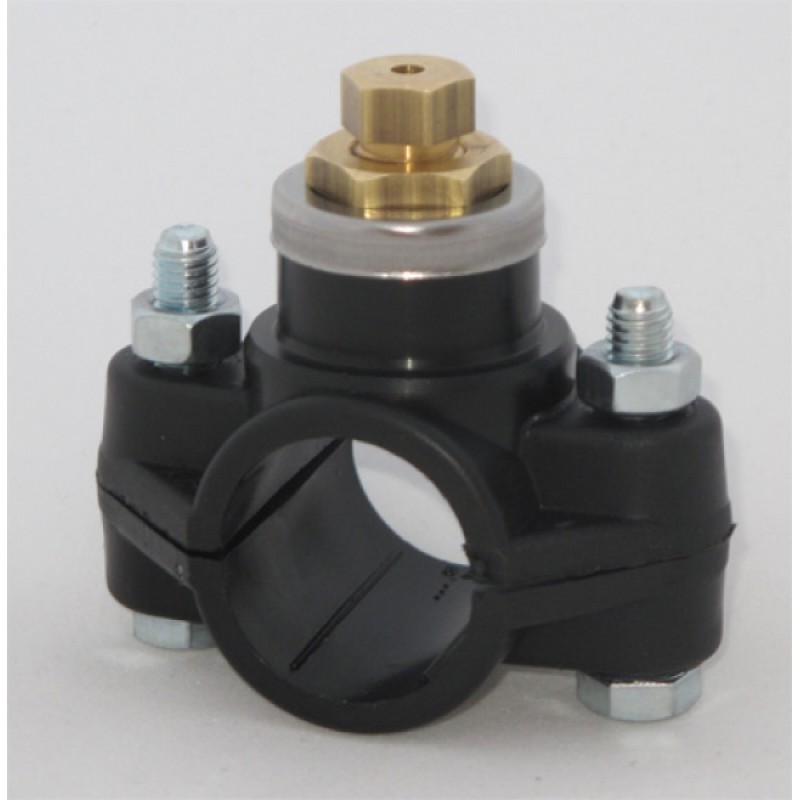

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед .

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой.

А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально. И чем точнее это сделаете, тем дольше обратный клапан прослужит без каких-либо сбоев и нареканий.

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно
стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например,

,

то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Наверное, лидирующую позицию по по
пулярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных
процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко
понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как
бы

ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие

бы

сюжеты с последствиями аварий ни показывали
по телевидению, все
равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ
, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем —
чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что
очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее
, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное

сходство, но есть и огромное отличие, которое и предопределяет главную задачу —
обеспечение

безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр
, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке

(показана на
рисунке зеленой
стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

По сути, это два клапана в одном корпусе, размещенные
перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет
по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный

шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще
один, несколько меньше по размерам (поз. 7). По сути, в нем
размещен
такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать
пружину и открыть его – для этого нужны куда более серьезные
усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз.

8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с пр
едохранительным «срывным» клапаном может быть полностью заглушен
, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно —
под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее

, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная
стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном
случае это 0,7 МПа
или 7 атмосфер (желтый
круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых
он работает, а также те ситуации, которые
могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще
раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая

стрелка показывает на место установки предохранительного клапана.

1.
После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема
бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет
поток воды – все емкость
наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в
бойлере в этот момент пр
имерно равно давлению в

холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет
остающегося сжатого небольшого объема
воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже
, естественно, ведет
к повышению давления.

2.
Представим ситуацию, что обратный клапан – не установлен, либо
находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости
бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем
терморегулятор бойлера не может разобраться в ситуации и не дает
сигнала на отключение ТЭНов
. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3.
Но и это еще
– не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет
), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п
. Что произойдет
при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы
будут вхолостую греть воздух в закрытом объеме
, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4.
Может возникнуть резонный вопрос – а нельзя ли ограничиться только
установкой этого самого обратного клапана? Казалось бы, судя по
описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет
.

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении
бойлера начинается нагрев, и с подъемом
температуры, по законам термодинамики, в замкнутом объеме
начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный
эксплуатационный ресурс, позволяющий аппарату работать до определенных
значений давления в емкости
– обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее
, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —
далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет
, но выхода ему нет – смесители закрыты, а обратный клапан надежно
перекрыл подающую магистраль. Казалось бы, температура дойдет
только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме
резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)	Температура вскипания воды, °Ċ
1.0 (0.1)	99.09
1.033 (0.1)	100.0
1.5 (0.15)	110.79
2.0 (0.2)	119.62
2.5 (0.25)	126.79
3.0 (3.0)	132.88
4.0 (0.4)	142.92
5.0 (0.5)	151.11
6.0 (0.6)	158.08
7.0 (0.7)	164.17
8. 0 (0.8)	169.61
9.0 (0.9)	174.53
10.0 (1.0)	179.04
20.0 (2.0)	211.38
25.0 (2.5)	222.90
50.0 (5.0)	262.70
100.0 (10.0)	309.53

Когда выше упоминалось слово «бомба» —
это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной
разрушительной силы.

Уже при 4 —
5 атмосферах давления точка кипения достигает практически 150 °
С

, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство–
резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение
давления приводит к соответствующему резкому снижению
температуры кипения воды. В итоге весь объем
жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем
пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем
краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод
подачи, в случае снижения напора.

Наличие клапана на
входе создает
дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный
рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: необходимость установки предохранительного клапана

Иллюстрация	Краткое описание выполняемой операции
	Для начала – несколько слов об установке самого водонагревателя на стену. Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения. К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату. Сразу предусматриваются и точки врезки в водопроводную систему. Для точного подвеса бойлера на стену промеряется его высота.
	Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
	На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене. В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки. Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
	В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки. Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
	Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
	С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
	Следующий шаг – измеряется необходимое расстояние между крючками. В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
	Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки. В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
	Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм. Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
	В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки. Затем вворачиваются сами крючки.
	Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
	Все, бойлер подвешен на стену. Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
	В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя. Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
	В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера. Для этого на входной патрубок водонагревателя будет установлен тройник. Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение. Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
	После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
	Тройник запакован, ему придано задуманное положение.
	На боковой патрубок тройника будет монтироваться компактный кран.
	Производится подмотка паклей, нанесение уплотнительной пасты.
	Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
	А вот теперь пришел черед установки обязательного элемента – предохранительного клапана. Обязательно обратите внимание на стрелку, показывающую направление потока воды.
	Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника. Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств. Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
	Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
	Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня. Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой». Образец такого крана показан на иллюстрации.
	Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана. А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу. То есть отсоединить бойлер от труб полдачи будет совсем несложно.
	Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя. И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
	Вот смонтированный к штуцеру крана фитинг примеряется на место установки. В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
	Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
	На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен. Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте. Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
	Вот каким аккуратным получился общий узел обвязки водонагревателя.
	А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода. Установка водонагревателя завершена. Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию. Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
	Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки. На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене. Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
	На эти патрубки будут запаковываться обычные шаровые запорные краны. Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
	На патрубке производится подмотка льняной паклей. Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
	Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
	Затем накручивается сам кран – вначале наживляется вручную…
	…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
	Аналогичная операция полностью повторяется и со вторым краном. На этоv здесь пока закончено.
	Переходим к операциям непосредственно на самом бойлере. Два его патрубка готовы к дальнейшему монтажу.
	На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
	В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике. Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг. Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
	Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении. По сути, это был последний соединительный узел, требующий подмотки паклей.
	Предохранительный клапан установлен на свое штатное место.
	Подсоединяются шлаги гибкой подводки. В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными». Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен. Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток». В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного). Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения. Накидная гайка вначале накручивается усилием руки – до упора…
	…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом. Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
	Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
	Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана. Теперь можно открыть воду и проверить все соединения на предмет протекания. Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
	Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя. На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
	А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды. Установка бойлера закончена.

Часто задаваемые вопросы (F
.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по по
воду эксплуатации бойлеров с предохранительным клапаном.

Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее
или в канализационную трубу, или, например, в сливной бачок унитаза.

Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету
, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные
условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п
.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще
одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств тр
ебует «откалиброванного
» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак
. Как знать, возможно,
клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась
окалиной, забился
патрубок и т.п
. Если клапан оснащен
рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить
ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается
таким же – замена предохранительного клапана на
новый.

Так
будет спокойнее!

Никогда не экономьте на собственной безопасности!

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
металлический либо пластиковый затвор с прокладкой;
пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

стандартные клапаны. Применяются на большей части трубопроводов;
миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
небольшие клапаны, монтируемые на выходе водомеров;
чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Апр 7, 2016

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
пластиковый или металлический затвор с прокладкой;
пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

По типу запирающего элемента

На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.

По материалу изготовления

из латуни
. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
из чугуна
. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
из нержавеющей стали
. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

По способу крепления

муфтовые крепления
. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
фланцевые крепления
. К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
межфланцевые крепления
. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.

По размеру

стандартные клапаны. Используются на большинстве трубопроводов;
миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
небольшие клапаны, устанавливаемые на выходах
чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении
. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

Для чего нужен обратный клапан

В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным — до 10 и более метров. При постоянно работающем насосе, это задача решается просто — под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода

В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

Специфические места установки обратных клапанов в системе водопровода частного дома

Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

Возможные неисправности и методы их устранения

Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
Чаще всего обратный клапан перестает работать:

При попадании в корпус мусора и камней;
При повреждении пружины;
При снашивании поверхности резиновых или пластиковых уплотнителей;
Постепенного старения и потери эластичности пластика и резины;
Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.

Обзор: обратный клапан

Прежде чем выбрать оборудование и начать монтаж системы водоснабжения коттеджа, обратите внимание на важные нюансы. Каждая деталь должна быть на своем месте, в том числе и обратный клапан. Какой купить? Смотрите видеообзор, читайте подробности в разделе сайта «Обвязка скважин». Хотите, чтобы в Вашем кране всегда была холодная вода – в нужном количестве, отличного качества? Тогда звоните нам, и специалисты Компании «Урал-Гидро» предложат лучшее решение именно для Вашего дома, с гарантией.

Установка обратного клапана на воду

Зачем устанавливается обратный клапан? Требуется он для того, чтобы система поддержания давления водоснабжения в доме работала корректно, то есть вода не убегала обратно в скважину после того, как скважинный насос накачает нужное давление (иначе он будет действовать постоянно). Обратный клапан можно установить на насос, на выходе из скважины либо в самом доме.

Типы обратных клапанов: в чем разница?

Подразделяются обратные клапаны по типу на горизонтальные и вертикальные. Горизонтальный обратный клапан является дублирующим. А вот вертикальный должен обязательно присутствовать в каждой нормальной системе водоснабжения дома. Если он отсутствует, ждите самых разных неприятностей, так как система начнет сбоить. К примеру, Вы открываете кран, но вместо того, чтобы подавать воду, сначала он чихает и плюется. Реле при этом щелкает несколько раз, трубы «вздрагивают», соединения развинчиваются – недалеко до протечек и аварий.

Из-за чего это происходит? Когда насос создает давление выше 4 атмосфер, то из воды начинает выделяться воздух, как говорят, «система завоздушивается». На участках с железными трубами или соединениями (а они обязательно есть в контуре) запускаются окислительно-восстановительные процессы. Как результат, в трубопроводе уже внутри дома образуются налет, ржавчина, что, конечно же, сказывается на качестве воды.

Клапан обратный вертикальный и горизонтальный: особенности

Давайте рассмотрим обычный вертикальный клапан на воду с латунным седлом. Возможны разные диаметры: 2-дюймовый, ду 1,4 на насосы Грундфос или 1-дюймовый на модель насоса Водолей.

В механизме есть шторка с резиновым уплотнением, пружинка, автоматически закрывающая обратный отток воды. В целом устройство довольно простое, и работает такой обратный клапан (хотя и китайского производства) вполне надежно.

Основной причиной выхода из строя становится попадание песчинок или мелких камушков в зазор — тогда шторка закрывается не полностью, пропуская воду. В этом случае обратный клапан нужно демонтировать, почистить и поставить обратно.

Еще один вид – горизонтальный механический обратный клапан, необходимый для предотвращения потери давления в системе водоснабжения. Механическая шторка отсекает обратное поступление и утекание воды в скважину. Оснащено устройство резиновым уплотнителем, рычажком. Его не рекомендуется устанавливать под углом. Это самый дешевый из возможных вариантов и самый ненадежный.

Электромагнитный обратный клапан: есть плюсы

В чем отличие типа электромагнитного обратного клапана? В его механизме есть электропривод, внутри шаровый кран. Устанавливается он горизонтально, но может быть расположен и под углом. Работу такого обратного клапана легко контролировать при помощи электричества. Например, если вы уехали в зимний отпуск, а в это самое время отключили электричество и дом начинает замерзать, то шторка электромагнитного клапана автоматически откроется, следовательно, вода из системы сольется, и трубы не порвет. Также устройство удобно использовать в системах водоснабжения дома с постоянным давлением при посезонном использовании.

Насос для скважины и встроенный обратный клапан

Обзор будет не полным без упоминания встроенного обратного клапана. Их, как правило, можно увидеть в хороших дорогих скважинных насосах различных модификаций. В случае необходимости обратный встроенный клапан удаляется при помощи простых пассатижей согласно инструкции.

* Выбор за Вами! Хотите знать больше об элементах системы холодного водоснабжения дома или коттеджа? Смотрите наши новые видеообзоры. Полная информация о грамотном подборе оборудования – от скважины на воду до крана — в разделе сайта «Обвязка скважин».

Есть вопросы? Пишите в WhatsApp
Наш канал в Телеграм
Мы в Вконтакте
Мы в OK.RU
Мы на Facebook
Телефон: +7 (343) 268-17-07

Обратный клапан в системе водоснабжения

Для чего нужен обратный клапан

В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров.

Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

Где правильно устанавливать обратный клапан

Устройство обратного клапана

Основные типы обратных клапанов для системы водопровода

В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа.

Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

Специфические места установки обратных клапанов в системе водопровода частного дома

Возможные неисправности и методы их устранения

При попадании в корпус мусора и камней;
При повреждении пружины;
При снашивании поверхности резиновых или пластиковых уплотнителей;
Постепенного старения и потери эластичности пластика и резины;
Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового.

А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.

Скважинный насос с обратным клапаном: монтаж и способы применения

Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.

Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.

Особенности и способы расположения обратного клапана в системе

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:

Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
Участок перед насосной скважинной системой.

Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями. В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.

При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:

внешняя и наружная резьба,
из латуни или пластика,
с фильтром или без и т.д.

Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».

Монтаж обратного клапана: правила и качество

Насос с обратным клапаном устроен довольно просто. В его состав входит:

корпус,
пружина,
диск,
крышка.

Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало. На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.

Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.

Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.

При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.

Важный вопрос: нужен ли обратный клапан на счетчике воды в квартире?

Назначение устройства

Функционально обратный клапан относится к автоматической запорной арматуре.

Его задача пропускать жидкость в прямом направлении и автоматически запирать трубопровод, если движение потока изменится на противоположное.

Такая ситуация возможна, например, при открытии обоих кранов смесителя холодной и горячей воды, когда давление жидкости в одном из трубопроводов значительно превышает показатель в другом.

Проблема обострилась при появлении таких сантехнических устройств, как гигиенические шланги. На лейке есть кнопка подачи воды, поэтому часто смеситель настраивают на требуемую температуру и в дальнейшем не выключают.

Обратный клапан, благодаря своим свойствам, выполняет технические задачи:

Предотвращает перетекание жидкости из системы холодного водоснабжения в трубы горячего водоснабжения или наоборот.
Снижает вероятность гидравлического удара при некоторых условиях эксплуатации. Например, если в квартире (доме) установлено несколько точек водоразбора и одновременно ими пользуются (включают–выключают). Особенно важно это стало после массовой замены кран-букс червячного (вентильного) типа на дисковые, которые перекрывают поток мгновенно.
Останавливает стекание воды по стоякам при отключении подачи. Функция важна для частных домов с глубинными насосами, и для высотных домов.
Установленный на обвязку бойлеров, защищает от стекания горячей воды, что экономит средства при повторном нагреве.

Возможные гидроудары отрицательно сказываются на долговечности счётчиков, смесителей, бытовой техники.

Для снабжающих организаций важны другие функции:

Снижение вероятности вмешательства в работу приборов учёта путём подачи воздуха или воды в счётчик в обратном направлении.
Устранение подмешивания холодной воды в горячую или наоборот, при разном давлении в сетях.
Если утром абонентам долго приходится сливать воду из крана пока пойдёт горячая — следуют жалобы жильцов с последующим перерасчётом оплаты.

Принимая во внимание положительные свойства и выполняемые функции, установка обратных клапанов выгодна обеим сторонам — и потребителю и снабжающей организации.

Нежелание установить прибор проявляют в двух случаях:

собственник надеется снижать показания, сматывая счётчик, а клапан усложняет такую задачу;
хозяин не хочет нести дополнительные расходы на приобретение и монтаж оборудования.

Снабжающие организации стараются установить устройство на каждый счётчик, опираясь на руководящие документы.

Обязательно ли ставить: требования закона

В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.

Путаница вызвана тем, что доступно к ознакомлению три документа:

Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.

На сегодняшний день при обустройстве водопровода действует Свод Правил (СП) 30.13330.2016.

В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:

на проектирование внутреннего водопровода на вновь строящихся объектах;
на проектирование сетей реконструируемых объектов.

К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».

Где устанавливают?

О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться.

Дальнейшие же пункты документа перечисляют точные места монтажа. Именно пункт 7.1.9 посвящён обратным клапанам, которые устанавливают:

на водопроводах, подающих жидкость к групповым смесителям;
на циркуляционном водопроводе.

Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.

Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.

Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.

На основании чего могут потребовать монтаж?

Единственным пунктом СП 13.13330. 2016, на основании которого могут потребовать и добиться установки обратных клапанов, является требования п. 7.2.11.

Там сказано, что использование счётчиков в комплектах со встроенным обратным клапаном, а также установка дополнительной защиты от манипулирования с показаниями может быть осуществлено по требованию снабжающей организации.

Важными в пункте являются два условия:

организация должна отпускать воду непосредственно абоненту;
требования должны быть согласованы с органами местного самоуправления.

В каждом конкретном случае необходимо ознакомиться с местным законодательством, чтобы принять решение стоит или нет бороться с поставщиком из-за «лишнего» прибора.

В Москве, например, порядок оплаты приборов и монтажа определён отдельным Законом №35 от 5.07.2006. Судебные процессы, в той или иной мере рассматривающие необходимость обратных клапанов — не редкость.

Например, можно посмотреть Апелляционное определение № 12-27/2014 от 12 августа 2014 г. по делу № 12-27/2014, в котором судья чётко указал, о незаконности требования снабжающей организации об установке оборудования.

Что может предпринять снабжающая организация?

Узел учёта следует оборудовать согласно техническим условиям и проекта, в котором будет предусмотрен обратный клапан. Кроме вновь проектируемых и реконструируемых объектов, в перечень может попасть любая квартира.

В Постановлении Правительства N 776 от 4.09.2013 «Об утверждении правил коммерческого учёта…» есть п.49, согласно которого узел учёта может быть признан вышедшим из строя.

Например, в таких:

счётчик перестал отображать показания;
есть признаки несанкционированного вмешательства в работу приборов учёта;
нарушены пломбы;
механическое повреждение приборов и т. д.

В случае если узел признан вышедшим из строя, для ввода его в эксплуатацию необходимо получить новые техусловия и изготовить проект, в котором снабжающая организация имеет право указать обратный клапан.

Как установить?

П. 47 Постановления Правительства №776 от 4.09.2013 прямо разрешает самостоятельную установку и замену счётчиков и других устройств, необходимых в узле учёта.

Поэтому снабжающая организация не может навязывать свои услуги и коммерческие структуры для проведения работ.

Важно, чтобы пользователь обладал достаточными навыками — приём в эксплуатацию реконструированных узлов учёта проводит представитель поставщика услуг.

Выбор прибора

Выбирая обратный клапан, учитывают:

стоимость;
размер резьбовых соединений;
технические характеристики по номинальному и максимальному давлению;
конструктивные особенности.

Размер и параметры давления указаны в паспортах изделий, они должны обеспечивать соединение и выдерживать параметры давления в системе.

Виды конструкций

Все обратные клапаны состоят из одних и тех же элементов: корпуса и запорного элемента. При работе жидкость свободно протекает в прямом направлении и прижимает запорный элемент при обратном ходе.

Распространены конструкции:

Дисковые. В дисковом варианте запорный элемент поджимается рабочей пружиной.
Шаровые модели используют стальной шар в качестве затвора. Шар может быть обрезинен и поджимается к седлу пружиной.
Подъемные. В устройствах подъёмного типа свободно перемещается золотник. При прямом движении воды жидкость протекает свободно, при обратном — золотник опускается в седло, запирая устройство. Подъёмные клапаны устанавливают только на горизонтальные участки труб, ось обязательно монтируют в вертикальном положении.
Лепестковые и лопастные типы чаще используют для промышленного оборудования на сетях большого диаметра.

Порядок работы

Для установки обратного клапана потребуется:

сам прибор;
разводные (газовые) ключи;
уплотнения — лён сантехнический, лента ФУМ, герметик.

Схема узла учёта для квартиры представлена на рисунке:

Важно соблюдать направление установки — на счётчиках, фильтрах, обратных клапанах, редукторах стрелками обозначено в какую сторону движется вода. После монтажа проводят пробный пуск, выявленные течи устраняют.

Все, что необходимо знать о счетчиках воды, представлено в этом разделе сайта.

Видео по теме

Нужно ли устанавливать обратный клапан на счетчик воды в квартире, подскажет видео:

Заключение

Обратный клапан полезный, но не обязательный элемент при установке в квартирах счётчиков воды. Установить его можно самостоятельно, а обязательное требование по монтажу установлено только для новых и отремонтированных объектов.

типов обратных клапанов | Обратные клапаны разные

Обратный клапан используется для остановки обратного потока в системе трубопроводов. Это также называется обратным клапаном (NRV).

Типы обратных клапанов

Обратные клапаны доступны в следующих исполнениях:

Обратные клапаны поворотные
Обратные клапаны с поворотным диском
Межфланцевые обратные клапаны
Дисковые обратные клапаны
Поршневые обратные клапаны
Шаровые обратные клапаны
Двойные обратные клапаны
Предохранительные обратные клапаны

КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ

Поворотные обратные клапаны

доступны с прямым корпусом и Y-образной конструкцией. Диск подвешивается к корпусу с помощью шарнирного пальца и уплотняет седло, которое является одним целым с корпусом.

Эти клапаны обычно используются размером 2 дюйма и более. Обратные клапаны поворотные могут быть установлены как в горизонтальном, так и в вертикальном положении. Они не подходят для пульсирующего потока.

Реакция закрытия поворотного обратного клапана медленнее по сравнению с обратным клапаном подъема из-за более длительного хода диска и инерции диска.

Отраслевые нормы и стандарты

Конструкция клапана: BS 1868 / API 6D
Испытание под давлением: BS 6755-I
Лицом к лицу: ANSI B 16.10
Сверление фланца: ANSI B 16.5 / BS 10 Table / DIN / IS / JIS Std.
Конец под сварку встык: ANSI B 16.25
Лицом к лицу: ANSI B 16.10
Конец под сварку внахлест: ANSI B 16.11
Резьбовое соединение: ANSI B 1.20.1 (BSP / NPT)

ПОВОРОТНЫЙ ОБРАТНЫЙ КЛАПАН ДИСК

Обратные клапаны

с наклонным диском устанавливаются между двумя фланцами и обеспечивают компактную установку для приложений большого диаметра.

Эти клапаны могут быть установлены в горизонтальном и вертикальном положении.

Они обеспечивают быстрое закрытие и особенно подходят для пульсирующих потоков сжимаемых жидкостей.

ОБРАТНЫЙ КЛАПАН С СТАКАННЫМ ТИПОМ

Обратный клапан бесфланцевого типа

имеет короткие габаритные размеры и малый вес, что позволяет легко и экономить место при установке между сопряженными фланцами.

Клапаны подходят для установки между приварной шейкой или накладными фланцами различных стандартов.

Они специально разработаны для применений, где важна низкая потеря давления.Открытие и закрытие клапана происходит при чрезвычайно низком перепаде давления на диске клапана.

Комбинация эксцентрикового вала диска с седлом диска гарантирует принудительное отключение возвратной среды. Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости.

ДИСКОВЫЙ ОБРАТНЫЙ КЛАПАН

Однодисковый обратный клапан (дисковый обратный клапан бесфланцевого типа) состоит из четырех основных компонентов: корпуса, диска, звездообразной направляющей и пружины.

Дисковые обратные клапаны открываются давлением жидкости и закрываются пружиной сжатия, как только поток останавливается, что предотвращает обратный поток.

Конструкция межфланцевых однодисковых обратных клапанов с пружинной нагрузкой сэндвич-типа позволяет устанавливать их между любыми фланцами различного стандарта и в любом положении; включая вертикальные трубопроводы, по которым жидкость течет вниз.

ПОРШНЕВОЙ ОБРАТНЫЙ КЛАПАН

Поршневые обратные клапаны

обычно используются для защиты насосов или аналогичного оборудования, позволяя потоку течь только в одном направлении и предотвращая реверсирование потока из-за противодавления.

Поршневые обратные клапаны сконструированы с корпусами шаровых клапанов, создающих повышенное падение давления в трубопроводе. Такая конструкция обеспечивает плотное уплотнение, а также быструю реакцию на импульс закрытия.

Обратные клапаны с металлическими седлами могут не обеспечивать герметичность при использовании в газовой или жидкостной системе с низким давлением обратного потока или жидкостях, содержащих частицы.

КЛАПАН ОБРАТНЫЙ ШАРОВОЙ

Шаровой обратный клапан — один из немногих обратных клапанов, который хорошо подходит как для водоснабжения, так и для сточных вод.

Шаровые обратные клапаны

просты в эксплуатации и обычно используются в небольших насосах и в системах с низким напором.

Рассмотрите возможность добавления дополнительной поперечной дуги к системе трубопроводов для обеспечения безопасности; шаровые обратные клапаны имеют наибольшую тенденцию к захлопыванию из-за высокой инерции большого хода шара.

Когда шаровые обратные клапаны сталкиваются с высоким давлением и динамикой, это может привести к сильному хлопку.

ОБРАТНЫЙ КЛАПАН С СДВОЕННЫМИ ПЛАСТИНАМИ

Двойной пластинчатый обратный клапан состоит из двух подпружиненных пластин, шарнирно закрепленных на центральном шарнирном штифте.

Когда поток уменьшается, пластины закрываются под действием торсионной пружины до того, как произойдет реверсирование потока.

Все вместе взятые характеристики делают двойной пластинчатый обратный клапан наиболее эффективной и универсальной конструкцией. Его также называют SILENT CHECK VALVE .

Его намного проще установить между стандартными прокладками и линейными фланцами, и поэтому его установка и обслуживание более экономичны. Его конструкция соответствует API 594 и API 6D, тестирование — API 598.

Его также называют обратным клапаном-бабочкой .

ОБРАТНЫЙ КЛАПАН БЕЗЗАХЛОПНОЙ

Поворотный обратный клапан внезапно закрывается из-за силы тяжести и вызывает скачок давления, вызывающий ударные волны.

Эти волны высокого давления вызывают серьезную нагрузку на систему трубопроводов.

Эту проблему можно минимизировать, установив обратный клапан Non-Slam. Обратный клапан Non-Slam не зависит от силы тяжести. По мере того, как скорость жидкости на входе замедляется, усилитель пружины на клапане начинает закрывать диск.

К тому времени, когда скорость на входе достигает 0, диск полностью закрывается. С устранением обратного потока сила, необходимая для создания гидравлического удара с обеих сторон клапана, существенно снижается.

статей, которые могут вам понравиться:

Кавитация регулирующего клапана

Принцип действия управляющего клапана

Характеристики трима клапана

Приводы для молотков

седельный клапан против Задвижка

Как правильно выбрать обратный клапан? Получите понимание!

Диск поворотный, обратные клапаны с наклонным седлом

Обратный клапан с наклонным седлом обеспечивает повышенную устойчивость к гидроударам.Клапан имеет положение вала с двойным эксцентриком, а также увеличенный угол посадки. Это приводит к более короткому ходу клапана, что сокращает время, необходимое для закрытия двери. Обратный клапан с наклонным седлом может быть установлен с дополнительным гидравлическим демпфером, который расположен на внутреннем основании корпуса клапана.

Рекомендуются гидравлические демпферы, особенно если клапаны установлены на насосной станции, где требуется высокочастотное открытие и закрытие клапана. В этих условиях демпфер значительно защитит клапан от ускоренного износа внутренних движущихся частей.

Конструкция с наклонным седлом также позволяет этим клапанам герметизировать при более низком обратном давлении. Для получения более подробной информации, пожалуйста, ознакомьтесь с информацией о наших обратных клапанах с наклонным седлом.

Некоторые критерии выбора, которые следует учитывать при выборе обратных клапанов

Некоторые из вещей, которые вам, возможно, необходимо учитывать, — это совместимость с жидкостями, характеристики потока, потери напора, характеристики отсутствия захлопывания и общая стоимость владения. Для достижения оптимальной производительности, конечно, важно выбирать клапан с учетом характеристик каждой конкретной установки.

Жидкость

Все обратные клапаны предназначены для обработки воды и очищенных сточных вод, но обращение с неочищенными сточными водами / сточными водами может вызвать некоторые проблемы. При выборе клапана для этих жидкостей вам, вероятно, следует учитывать, как присутствие твердых частиц может потенциально повлиять на работу клапана.

Характеристики расхода

Если обратный клапан закрывается очень быстро, это может предотвратить захлопывание. Однако быстрое закрытие не защитит от скачков, вызванных запуском и остановом насосов.Если клапан открывается (и закрывается) быстро, поток внезапно изменится и возникнут скачки.

Потеря головы

Потери напора зависят от скорости жидкости, и на потерю напора клапана влияют условия потока в системе и внутренняя поверхность клапана. Геометрия корпуса клапана и конструкция крышки определяют проходное сечение клапана и, таким образом, также влияют на потерю напора.

Рассматриваемая потеря напора представляет собой комбинацию статического напора (вызванного перепадом высот) и напора трения (вызванного внутренней частью труб и клапанов).Существует ряд формул потери напора и номинальных характеристик клапанов, основанных на этом. Наиболее распространенным, вероятно, является коэффициент расхода количества воды, проходящей через клапан при определенном перепаде давления в течение определенного времени. Однако для сравнения лучшим выбором считается коэффициент сопротивления Kv.

Общая стоимость владения

Затраты на обратный клапан могут включать не только покупную цену. Для некоторых установок наиболее важными расходами могут быть покупка и установка, но в других случаях затраты на обслуживание или энергию могут быть столь же или даже более важными.Поэтому при рассмотрении затрат в качестве критерия выбора обратного клапана следует учитывать общие затраты в течение срока службы клапана. Как правило, чем проще конструкция клапана, тем ниже требования к техническому обслуживанию.

Характеристики невзрывания

Хлопок обратного клапана приводит к скачку давления в системе. Первый шаг процесса — остановка насосов и изменение направления потока. Это может вызвать обратный поток через клапан, прежде чем он достигнет полностью закрытого положения.Затем обратный поток перекрывается, и изменение скорости потока превращает кинетическую энергию жидкости в давление.

Хлопок звучит так, как будто диск или шар от обратного клапана ударяется о седло и может издавать некоторый шум. Однако звук вызывается не физическим закрытием, а звуковой волной, возникающей из-за скачка давления, растягивающего стенку трубы. Чтобы полностью избежать хлопка, обратный клапан должен закрываться до того, как может произойти обратная скорость. К сожалению, этого не происходит.Геометрия клапана определяет, сколько обратного потока будет происходить, поэтому чем быстрее клапан закрывается, тем меньше хлопков.

Поскольку поворотные обратные клапаны имеют диск в потоке, который помогает быстро закрывать, они обладают лучшими характеристиками защиты от ударов, но сегодня большинство насосов имеют преобразование частоты, что позволяет им регулировать время запуска и закрытия во избежание гидроудара.

Обратные клапаны можно устанавливать как горизонтально, так и вертикально. Удар может быть более серьезной проблемой для вертикальных установок, поскольку вертикальный поток меняет направление на обратное быстрее, но при вертикальной установке сила тяжести помогает быстро закрыть клапан.

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокая безопасность означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью. необходимо учитывать запас на случай гидравлического удара.Пожалуйста, перейдите к разделу Как выбрать правильный обратный клапан для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

Обратные клапаны поворотного типа: Обратный клапан поворотного типа оснащен диском, который качается на шарнире или валу.Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратный поток влияют на характеристики закрытия клапана.
Шаровые обратные клапаны: Шаровые обратные клапаны работают с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий с помощью насоса. Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости уменьшается, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо.Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызвать громкие звуки молотка, которые не являются шумом клапана, вставшего в положение седла, а являются звуком растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы необходимы и другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов регулирования расхода и т. Д.

Для предотвращения захлопывания обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда обратный поток развился. Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако такое более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание расположенному выше по потоку насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

Гидравлические обратные клапаны по лучшей цене — Отличные предложения на гидравлические обратные клапаны от глобальных продавцов гидравлических обратных клапанов

Отличные новости !!! Вы находитесь в нужном месте для гидравлических обратных клапанов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти гидравлические обратные клапаны с верхним клапаном должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели обратные клапаны с гидравлическим приводом на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в гидравлических обратных клапанах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите клапанные гидравлические обратные клапаны по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Универсальный обратный клапан по лучшей цене — Отличные предложения на универсальный обратный клапан от глобальных продавцов универсальных обратных клапанов

Отличные новости !!! Вы попали в нужное место для универсального обратного клапана.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот универсальный обратный клапан высшего качества вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели универсальный обратный клапан на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в универсальном обратном клапане и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести универсальный обратный клапан по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обратные клапаны

— Сэкономьте до 30% от прейскурантной цены на ValveMan.com

Обратный клапан спроектирован таким образом, чтобы процесс принимал одно направление только в системе трубопроводов. Основная конструкция и цель обратного клапана — препятствовать обратному потоку в трубопроводной системе с целью оценки уровней безопасности трубопроводной системы, а также предотвращения перелива жидкости; таким образом, обратный клапан часто называют односторонним обратным клапаном , или обычно называют односторонним или обратным клапаном.Существует множество различных конфигураций обратных клапанов, включая встроенные обратные клапаны, поворотные обратные клапаны, обратные клапаны с шаровым конусом и обратные клапаны Y-образной формы. Каждый тип этих клапанов имеет свое применение.

Работа одностороннего обратного клапана

Обратный клапан имеет очень простую конструкцию, которая позволяет им функционировать без вмешательства человека или автоматизации, и, следовательно, их открытие или закрытие зависит исключительно от скорости потока жидкости. Наименьшее значение входного давления, необходимое для приведения клапана в действие, — это давление открытия.Это очень важный элемент в конструкции односторонних клапанов, так как он определяет общую конструкцию и размер, элемент давления срабатывания находится в диапазоне от половины до пяти фунтов на квадратный дюйм. Степень или подъем, с которым открывается обратный клапан, зависит от расхода жидкости. Высокий расход жидкости переводится в клапан с большим открытием, пока он не достигнет полностью открытого положения. Для поворотного обратного клапана это положение максимального открытия обычно влечет за собой открытие откидной заслонки под углом примерно 85 градусов.

Типы обратных клапанов

Есть пять обычных обратных клапанов. Есть поворотный обратный клапан, который имеет диск выпуклой формы в качестве заслонки, который обращен к входной области выше по потоку, при этом противоположная сторона заслонки является плоской. Это обычная конструкция хлопушки, которая требует удержания, чтобы она оставалась в кармане. Компоновки современного дизайна позволяют использовать выступы штифта или вала для обеспечения надежного положения тарелки поворотного клапана в нужном положении.

Второй тип — это шаровой обратный клапан.Заслонка шарового обратного клапана представляет собой сферический шар, который иногда подпружинен для обеспечения уплотнения при давлении жидкости ниже давления открытия. Эта сферическая конструкция позволяет клапанам этого типа быстро изнашиваться при интенсивном использовании, вызванном регулярным обслуживанием. Поэтому их следует устанавливать в легкодоступных местах, чтобы протоколы технического обслуживания выполнялись на регулярной основе.

Третий тип обратного клапана — это встроенный обратный клапан. Этот тип клапана также называется бесшумной проверкой или проверкой подъема.Этот тип клапана включает диск, который направляется центральным поршнем в клапане с пружиной на задней стороне. Часто в них может быть очень низкое давление подъема (½ фунта на квадратный дюйм).

Четвертый тип — обратный клапан Y-образной формы. Этот клапан очень похож на поворотный обратный клапан, но только диск этого клапана расположен под углом, чтобы обеспечить более низкий подъем давления, проходящий через клапан.

Пятый тип — сдвоенный диск. В этом клапане есть диск, установленный в центре трубы, но этот диск выполнен в форме двух полумесяцев, поэтому, когда через клапан протекает процесс, полумесяцы складываются друг к другу вниз по течению.Между двумя полумесяцами диска всегда есть пружина, позволяющая быстро закрыть клапан.

Почему выбирают ValveMan.com

Обладая более чем пятидесятилетним опытом работы в отрасли обратных клапанов, ValveMan.com обещает, что вы получите лучший технический совет относительно того, какой односторонний обратный клапан лучше всего соответствует вашим конкретным потребностям, независимо от сложности проекта. ValveMan — это магазин клапанов, специализирующийся исключительно на продаже клапанов. Это просто то, что они делают и что у них получается лучше всего.Откройте для себя ValveMan.com сегодня.

особенности установки. Где и как установить обратный клапан в насосной станции.

Где установить обратный клапан: в скважине или перед насосной станцией?

Как установить обратный клапан для воды правильно?

Как работает предохранительный клапан в различных ситуациях

Видео: необходимость установки предохранительного клапана

Рекомендации по выбору и монтажу предохранительного клапана

Пошаговая инструкция по обвязке электрического водонагревателя

Видео: типовая схема обвязки бойлера

Часто задаваемые вопросы (F.A.Q.)

Устройство и принцип работы

Виды обратных клапанов

Где устанавливают данное устройство?

Как выбрать клапан для домашнего трубопровода

Монтаж в основную магистраль

Как работает обратный клапан

Типы обратных клапанов

По типу запирающего элемента

По материалу изготовления

По способу крепления

По размеру

Где устанавливаются

Для чего нужен обратный клапан

Где правильно устанавливать обратный клапан

Устройство обратного клапана

Основные типы обратных клапанов для системы водопровода

Специфические места установки обратных клапанов в системе водопровода частного дома

Возможные неисправности и методы их устранения

Обзор: обратный клапан

Установка обратного клапана на воду

Типы обратных клапанов: в чем разница?

Клапан обратный вертикальный и горизонтальный: особенности

Электромагнитный обратный клапан: есть плюсы

Насос для скважины и встроенный обратный клапан

Обратный клапан в системе водоснабжения

Для чего нужен обратный клапан

Где правильно устанавливать обратный клапан

Устройство обратного клапана

Основные типы обратных клапанов для системы водопровода

Специфические места установки обратных клапанов в системе водопровода частного дома

Возможные неисправности и методы их устранения

Скважинный насос с обратным клапаном: монтаж и способы применения

Особенности и способы расположения обратного клапана в системе

Монтаж обратного клапана: правила и качество

Важный вопрос: нужен ли обратный клапан на счетчике воды в квартире?

Назначение устройства

Обязательно ли ставить: требования закона

Где устанавливают?

На основании чего могут потребовать монтаж?

Что может предпринять снабжающая организация?

Как установить?

Выбор прибора

Виды конструкций

Порядок работы

Видео по теме

Заключение

типов обратных клапанов | Обратные клапаны разные

Типы обратных клапанов

КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ

Отраслевые нормы и стандарты

ПОВОРОТНЫЙ ОБРАТНЫЙ КЛАПАН ДИСК

ОБРАТНЫЙ КЛАПАН С СТАКАННЫМ ТИПОМ

ДИСКОВЫЙ ОБРАТНЫЙ КЛАПАН

ПОРШНЕВОЙ ОБРАТНЫЙ КЛАПАН

КЛАПАН ОБРАТНЫЙ ШАРОВОЙ

ОБРАТНЫЙ КЛАПАН С СДВОЕННЫМИ ПЛАСТИНАМИ

ОБРАТНЫЙ КЛАПАН БЕЗЗАХЛОПНОЙ

статей, которые могут вам понравиться:

Кавитация регулирующего клапана

Принцип действия управляющего клапана

Характеристики трима клапана

Приводы для молотков

седельный клапан против Задвижка

Как правильно выбрать обратный клапан? Получите понимание!

Диск поворотный, обратные клапаны с наклонным седлом

Некоторые критерии выбора, которые следует учитывать при выборе обратных клапанов

Жидкость

Характеристики расхода

Потеря головы

Общая стоимость владения

Характеристики невзрывания

Часто задаваемые вопросы (F
.A.Q.)
