Как обвязать столбчатый фундамент брусом
Mira | 07.06.2015 | Технологии | 10 572 views | Комментариев нет
Содержание
Как известно, качество и долговечность фундамента напрямую зависит от того, насколько точно соблюдается технология поэтапного выполнения работ. В данном случае, обвязка столбчатого фундамента брусом – не исключение. Именно от нее будет зависеть насколько качественно и добротно будет заложен столбчатый фундамент своими руками, а как следствие долговечность самого жилища. Столбчатый или свайно-винтовой фундамент – сравнительно небольшие столбики либо сваи, которые находятся друг от друга на строго определенном расстоянии, будучи вколоченными в землю. Даже в том случае, если столбики или сваи будут залиты в бетон, это не дает никакой гарантии, что пол будущего дома будет прочным и не будет подвержен деформации. Именно по этой причине обвязка фундамента крайне необходима.
Обвязка фундамента представляет собой соединение фундаментальных свай и столбиков между собой. Для их соединения используют устойчивые и надежные материалы. Этот трудоемкий процесс позволяет получить основание с высокой степенью надежности, способное выдерживать нагрузки допустимого значения.
Перед тем, как приступить к выполнению обвязки брусом столбчатого или свайно-винтового фундамента, следует заблаговременно выбрать наиболее подходящий вид монтажа для строительства брусового дома. Как показывает практика, более эффективными и надежными способами связки фундамента являются следующие:
- Монтаж обвязки с непосредственной посадкой на резьбу. В целом ряде случаев такой способ связки разрешается использовать при наличии толстых деревянных свай с повышенной степенью прочности. Здесь следует уделить особое внимание расчету резьбы. В случае, если сваи будут недостаточной толщины, то как таковых ошибок при монтаже не избежать.
- Использование сварки. Этот способ эффективен при обвязке металлических свай. Сварка считается единственным и пожалуй самым беспроигрышным вариантом обвязки, поскольку на металле никакой другой вид обвязки держаться столько времени не сможет.
- Скрепление с использованием хомутов. Этот способ востребован для самых разных деревянных свай. Немаловажно, что в случае, если толщина сваи невелика, то этот вариант также может быть использован. Следует отметить, что к некоторым металлическим сваям могут быть также применены хомуты.
Помните, что способ обвязки столбчатого или свайно-винтового фундамента зависит от качества материала и толщины фундамента. Итак, прежде чем выполнить обвязку, настоятельно рекомендуется купить деревянный брус и приготовить следующие инструменты:
- саморезы;
- уголки из металла;
- молоток;
- анкера небольшого размера;
- олифа;
- строительный уровень;
- рубероид;
- олифа;
- сварочный аппарат.
Способ посадки на резьбу
Как показывает практика, достичь надлежащей обвязки винтового фундамента с использованием бруса можно комбинируя сразу 2 технологии – посадку на хомуты и на резьбу. В конечном счете такой брус сможет в течение достаточно продолжительного периода времени удерживать свайный фундамент. В плане удобства, если винтовые сваи располагаются в виде перевернутой вниз буквы «П», предпочтительнее будет выполнить обвязку брусом с непосредственной посадкой на резьбу.
Итак, возьмите брусок нужной длины и разместите его между 2 стойками. Не стоит забывать, что по каждой стороне, где происходит соприкосновение со сваями следует проложить рубероид, которой предварительно покрыть олифой. Брус закрепляется к боковым стойкам с помощью саморезов. К нижней части основания крепление производится с помощью сквозных шпилек либо небольших анкеров. Как только брус будет закреплен, необходимо слегка подбить его молотком.
В целях придания дополнительной прочности можно несколько укрепить соединения, которые находятся на внешних углах. Для этого понадобятся простые шипы либо металлические уголки. Что касается подбора уголка, то следите за тем, чтобы он совпадал по размеру с углом сваи с брусом. Закрепление уголка также происходит при помощи саморезов. Этим способом можно выполнить обвязку абсолютно на всех имеющихся сваях, причем необработанные участки полностью исключаются.
Способ посадки на хомуты
Этот способ крепления бруса лучше использовать в том случае, когда отсутствует форма перевернутой буквы «П» . Посадка на хомуты предполагает наложение достаточно длинных брусков (прямоугольных) на вершины свай. Чтобы их закрепить — воспользуйтесь саморезами. В случае, если сваи металлические, то потребуется сварка. В процессе соединения брус должен иметь идеально ровную поверхность. Для этих случаев рекомендуется воспользоваться строительным уровнем. Бруски накладываются таким методом по всей поверхности фундамента. Как только бруски будут наложены, необходимо прикрепить брус между сваями на деревянные бруски. Они должны выглядеть в форме буквы «П» и называются хомутами. В последующем кончики с помощью специальных уголков скрепляются со сваями, которые располагаются рядом. Как только работы по креплению будут завершены, каждое соединение следует проверить на устойчивость. Идеальное крепление – это когда ни один из хомутов в конструкции не расшатывается.
Другая методика обвязки
В настоящее время обвязка фундамента брусом является наиболее востребованным вариантом. Она широко применяется при строительстве домов и коттеджей из клееного бруса или другого вида пиломатериала. Ее отличает простота исполнения, но она не гарантирует получения основания надлежащего качества. Для ее выполнения подготовьте следующие инструменты:
- бензопила либо электрическая пила;
- строительный уровень;
- рулетка.
Следует отметить, для того чтобы выполнить обвязку брусом, потребуется помощь со стороны, поскольку обработку бруса, его перенос и установку невозможно выполнить одному человеку.
Итак, для начала нужно определиться с выбором пиломатериала. Брус должен иметь ровную поверхность, без каких-либо шероховатостей. Для выполнения процедуры обвязки необходимо в обязательном порядке произвести стыковку бруса. Для этого следует выполнить на нем распилы с обеих сторон, причем один распил делается сверху, а другой – снизу. Далее, под прямым углом производится укладка бруса, свободное пространство, которое осталось между распилами заполняется джутом. Таким же образом рекомендуется выполнить крепление бруса к фундаменту дома.
Общие советы и рекомендации
Для того, чтобы крепление, а в последующем обвязка брусом были выполнены надлежащим образом, лучше придерживаться в работе приведенных ниже советов и рекомендаций. Что касается строительства домов из профилированного бруса и иных материалов, то оно должно выполняться на одинаковые по высоте сваи. В противном случае, процесс может не удастся. Для более качественной обвязки сваи нужно предварительно выровнять. При непосредственном креплении сваи и бруса, необходимо контролировать, чтобы соединение с саморезом находилось в центре. Соблюдение этого требования позволит вам избежать такой неприятности как растрескивание древесины.
Если следовать советам и рекомендациям приведенным выше, то крепление не составит особых трудностей. Главное в работе — размеренность и неспешное выполнение каждого действия.
По материалам http://moifundament.ru/stolbchatyj/soorudit-svoimi-rukami.html
Статья написана для сайта moscowsad.ru.
Метки:Фундамент
Обвязка столбчатого фундамента брусом

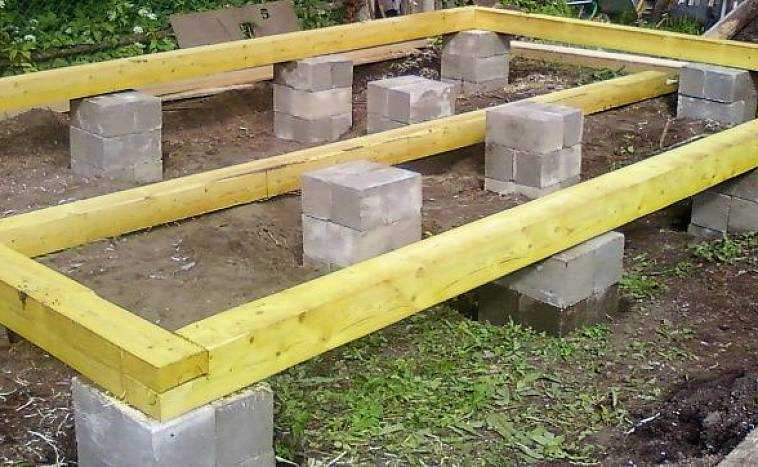

После строительства столбчатого фундамента, начинаю следующий этап – это обвязка столбчатого фундамента брусом. Для этого буду использовать свежераспиленный брус размером 150х150 мм из сосны. Такой размер был обусловлен тем, что локальные нагрузки на отдельные участки от оборудования будет весьма большие. Например, буферная емкость будет создавать нагрузку порядка 1 тонны на квадратный метр, что бы ее распределить равномерно был использован брус именно такого размера.
На ближайшей пилораме заказал пиломатериалы с доставкой на объект. Куб дерева мне обошелся в 3500 грн, плюс доставка 700 грн.
Работу начинаю с подготовки бруса, то есть торцую его и подрезаю по нужному мне размеру. Что бы отрезать такой большой брус использую циркулярную пилу и ножовку по дереву. Сначала делаю разметку карандашом и угольником, потом прохожусь циркулярной пилой с каждой стороны и дорезаю ручной пилой. Сырой брус очень тяжелый, поэтому желательно пригласить помощника, так будет проще и быстрее.
Укладываем продольный брус на фундамент из шлакоблоков. Он будет основным несущим элементом. Поперечный брус будет размером поменьше 150х100 мм и его основная задача поддерживать в проектном положении основной несущий брус.
Обязательно пиломатериал нужно защитить от гниения и вредителей. Делать это буду с помощью антисептика Impregnat 1:10 concentrate antiseptic производителя Bionic House. Данный препарат нужно развести водой в пропорции 1 к 10. Желательно его еще и подкрасить красителем, так как он прозрачный и его плохо будет видно на древесине. Этот антисептик можно наносить на свежераспиленное дерево. Хочу предостеречь вас, что не каждый препарат для этого предназначен, читаем инструкцию.
Брус очищаю с помощью веника, обязательно нужно убрать мелкие опилки, которые будут мешать пропитыванию дерева. Наношу антисептик валиком со средним ворсом. Даю ему высохнуть.
Поверх блоков фундамент делаю гидроизоляцию с помощью специальной гидроизоляционной пленки в два слоя.
Соединяю продольный и поперечный брус. Для этого делаю вырезы в обоих брусках и соединяю. Места, где делал вырезы, пропитываю антисептиком.
Теперь можно соединять брус между собой. Сначала закручиваю по одному саморезу в каждый угол, ровняю диагонали, пробиваю гвоздями и прокручиваю винтами по дереву. Саморезы и гвозди использую длиной 120 мм.
Внутренние поперечные бруски креплю с помощью металлических усиленных уголков, глухарей (винт по дереву) и гвоздей. Не стал делать врезку поперечных брусков из-за того, что бы не уменьшать сечение несущих балок и, следовательно, не уменьшать несущую способность.
Обвязка столбчатого фундамента брусом готова. Потратил я на данное мероприятие следующие средства:
- Брус 150х150х6 – 0.41 м3 – 1435 грн / 3726 р / 57.94$
- Брус 100х150х6 – 0.18 м3 – 630 грн / 1636 р / 25.
44$
- Крепеж – 838 грн / 2176 р / 33.84$
- Антисептик – 141 грн / 366 р / 5.69$
- Итого: 3044 грн / 7904 р / 122.91$.
Весь процесс строительства я показываю в данном видеоролике:
Расчет полного количества опорного фундамента для труб
расчет объема бетона и арматуры, земляных работ, обратной засыпки и т. д. количество закладочных материалов. номер опорной плиты.
У меня есть некоторые заданные данные
У меня есть один чертеж опоры трубы, который они упомянули во всех подробностях.
длина фундамента трубной опоры =2,5 м
ширина фундамента трубной опоры=1,5 м
высота основания =0,500 м
Общая высота основания =1,5 м
над землей =0,300 м
длина основания =0,450 м
ширина основания =0,350 м 9000 5
Теперь рассчитываем котлован трубы опора
общая выемка фундамента из труб = Д×Ш×В
общая выемка из фундамента из труб =2×1,5×1,7=5,1 м³
это точная выемка фундамента, но для рабочего пространства, мы сделаем 600 мм дополнительные раскопки со всех сторон. и 100 мм для тощего бетона. значит раскопки
общий объем земляных работ=3,2×2,7×1,8=15,552 м³
узнать больше
Как рассчитать длину реза прямоугольных и круглых хомутов 9 0053 Как рассчитать график изгиба стержня для балки перемычкиТощий бетон
Тощий бетон со всех сторон дополнительно на 100 мм, а толщина тощего бетона составляет 100 мм 04
Теперь бетон для основания
Бетон для основания =Д×Ш×В
Бетон для основания =2×1,5×0,500=1,5 м³
Теперь бетон для пьедестала или колонны
Бетон для пьедестала или колонны = Д×Ш×В
бетон для пьедестала или колонны=0,450×0,350×1,5=0,236 м³
этот бетон предназначен для одного пьедестала, но у нас есть 2 пьедестала или колонны для опоры трубы
поэтому всего бетона для двух пьедесталы =0,236×2=0,472 м³
теперь рассчитываем количество арматуры для фундамента
арматура фундамента
диаметр длинного стержня =12мм
расстояние между фундаментами =200мм
диаметр короткого стержня=12мм
Теперь рассчитаем длину фундамента бар
длина резки длинного стержня = общая длина -2(C. C)+2 изгиба =1,394 м
Кол-во длинных стержней = ширина фундамента/расстояние+1
Количество длинных стержней =1500/200+1=8,5=9 стержней
Общая длина реза длинного стержня = количество стержней × длина одного стержня
Общая длина реза длинного стержня =9×1,394=12,546 м
Сейчас
длина резки короткого стержня=ширина основания-2C.C+2 изгиба
длина резки короткого стержня=1500-2(75)+2(19d)
длина резки короткого стержня=1500-150 +2(19×12)
длина резки короткого стержня=1500-150+456=1806 мм=1,806 м
Количество коротких стержней =общая длина/расстояние+1
Кол-во коротких стержней = 2000/200+1 = 11 стержней
Общая длина реза короткого стержня = количество стержней × длина одного стержня
Общая длина реза короткого стержня = 11 × 1,806 = 19,866 м
Теперь мы рассчитываем вес коротких и длинных стержней одновременно, потому что диаметр между короткими и длинными стержнями одинаков, так что почему.
общая длина длинного и короткого стержня = длина короткого стержня + длина длинного стержня
общая длина длинного и короткого стержня = 12,546+19.866=32,412 м
вес длинного и короткого стержня =d²/162,25×общая длина
вес длинного и короткого стержня =12²/162,25×32,412=28,766 кг=29 кг
Теперь вычислите вертикальный стержень
диаметр вертикального стержня = 16 мм
высота пьедестала или колонны = 1,5 м
длина пьедестала = 450 мм
ширина пьедестала = 350 мм нижняя перекладина -верх с.с +нижние отводы+верхние отводы
длина резки вертикального стержня=2000-75-2(12)-50+(18d)+10d
длина реза вертикального стержня=2000-75-24-50+(18×16)+10×16
длина резки вертикального стержня=2000-75-24-50+288+160=2,299 м
у нас есть 8 шт. вертикальный стержень = количество стержней × длина одного стержня
общая длина реза вертикального стержня = 16 × 2,299 = 36,784 м
вес вертикального стержня = d²/162,25 × общая длина
вес вертикального стержня = 16²/162,25×36,784=58,038=59 кг
теперь
мы рассчитываем длину хомутов и количество хомутов алмаз форма
Теперь 1-е прямоугольные хомуты
Количество прямоугольных хомутов = общая высота пьедестала/расстояние + 1
Количество прямоугольных хомутов = 1500/150+1=11 шт.
имеем 2 столбца=11×2= 22№
длина резки хомутов=2 стороны 350+2 стороны 250+2 изгиба
длина резки хомутов=2(350)+2(250)+2(9d)
длина резки хомутов=700+500+2(9 ×10)
длина обрезки хомутов=1200+180=1380 мм=1,380 м
общая длина хомутов =кол-во хомутов×длина одного хомута
общая длина хомутов =22×1,380 =30,360 м
Теперь вычислите ромбовидные хомуты
количество ромбовидных хомутов = количество прямоугольных хомутов
22=22
длина резки хомутов=4 стороны алмазных хомутов +2 изгиба
длина резки хомутов=4(215)+2(9d)=860+2(9×10)=1,040 м
всего длина отрезка хомутов=кол-во хомутов×длина одного хомута
общая длина хомутов=22×1,040=22,88 м
Теперь рассчитаем вес обоих хомутов
диаметр хомутов =10 мм
общая длина стремян = длина прямоугольника + длина ромба
общая длина обоих хомутов=30,360+22,08=52,44 м
вес алмазного хомута =d²/162,25×общая длина
вес алмазных хомутов =10²/162,25×52,44=32,32 =33 кг
сейчас рассчитываем засыпку
засыпку фундамента трубной опоры до уровня земли.
Количество обратной засыпки = общее количество земляных работ – Общее количество бетонного основания, опор и тощего бетона
Общее количество бетона = основание и бетон основания + тощий бетон
общий бетон=2,346+0,374=2,720 м³
Количество засыпки=15,552-2,720=12,832 м³
№ опорной плиты =2 90 005
ПОЛУЧИТЕ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ ПРИСОЕДИНЯЙТЕСЬ К НАМ И ПОСТАВЬТЕ НРАВИТСЯ НАША ОФИЦИАЛЬНАЯ СТРАНИЦА В FACEBOOK СПАСИБО
Что такое трубная свая? | Eiffel Trading
Трубные сваи представляют собой сварные, спирально-сварные или бесшовные стальные трубы. Они используются для глубоких фундаментов и для передачи нагрузок от зданий и других сооружений на глубокие, подземные слои грунта. Они помогают противостоять давлению нагрузки, допуская точечный подшипник и трение о кожу. Трубные сваи вбиваются на место с помощью пластин или наконечников и могут быть закрытыми или открытыми. Некоторые трубчатые сваи заполнены бетоном, чтобы максимизировать прочность и несущую способность. Иногда более крупные и толстые трубчатые сваи являются более экономичным вариантом, чем заполнение бетоном меньших и более тонких свай.
Преимущества трубчатых свай
В отличие от других вариантов глубоких фундаментов, трубчатые сваи обладают рядом преимуществ. Они снижают затраты, поскольку их можно адаптировать к конкретным требованиям к несущей способности. Они просты в управлении и установке, их легко проверить и протестировать перед использованием. Они крепкие и вряд ли треснут или иным образом повредятся, пока их вбивают в землю. Кроме того, трубчатые сваи могут быть добавлены для поддержки фундамента после строительства и на различных этапах строительства.
Обычные размеры
Трубчатые сваи бывают разных размеров, которые могут выдерживать нагрузку от 50 до 500 тысяч фунтов. Они могут быть от нескольких дюймов в диаметре до нескольких футов в диаметре. Обычные размеры варьируются от 8 дюймов в диаметре до более 50 дюймов в диаметре. Если вы хотите купить бывшую в употреблении трубную сваю, у вас не должно возникнуть проблем с поиском большого количества вариантов в этом диапазоне, с наибольшим количеством вариантов в диапазоне диаметров от 18 до 28 дюймов. Трубчатые сваи могут быть соединены вместе для создания свайных конструкций длиной в сотни футов.
Применение
Трубчатые сваи могут быть использованы для создания следующего:
• Фундаменты зданий
• Фундаменты мостов
• Фундаменты автомобильных дорог 9000 4
• Фундаменты морских сооружений
• Док фундаменты
• Фундаменты морских сооружений
• Фундаменты железных дорог
• Фундаменты нефтепромыслов
• Фундаменты опор связи
• Фундаменты под колонны
Это лишь некоторые из возможных вариантов применения трубчатых свай. Они полезны, когда структура или здание большое и тяжелое. Они также отлично подходят для использования в районах с плохим качеством почвы или допускают только небольшую глубину, если только сваи не забиваются глубоко в землю. Для морских применений трубчатые сваи — отличный выбор для обеспечения дополнительной поддержки фундамента на дне океана или дне канала.
