Оголовок для скважины своими руками: устройство, монтаж, установка

Установка оголовка — не самая сложная часть работ при сооружении собственной скважины. Ни само устройство, ни порядок его монтажа особой сложностью не отличаются. Соблюдая определенные правила, можно установить оголовок для скважины своими руками без особых проблем.

Но предварительно не помешает познакомиться с некоторыми нюансами этого процесса. Мы подскажем вам, какой оголовок лучше использовать, а также опишем технологию его монтажа. Любителям самоделок пригодится инструкция по самостоятельной сборке нехитрого приспособления для скважины.

Содержание статьи:

• Для чего необходим оголовок
• Что следует знать об оголовках
• Правила монтажа устройства
• Самодельный оголовок для скважины
• Выводы и полезное видео по теме

Для чего необходим оголовок

Говоря коротко, оголовок — это крышка для скважины. С ее помощью верхнюю часть обсадной трубы защищают от влияния негативных внешних факторов. Можно обойтись и без этого устройства, заменив его перевернутой емкостью подходящего размера, которой скважину просто накрывают.

Некоторые заматывают трубу большим куском полиэтиленовой пленки и считают, что этого вполне достаточно. Однако ни один из этих вариантов не является абсолютно надежным при .

Пленку или перевернутый бак можно рассматривать только как временный вариант защиты. Эти средства практически всегда оказываются бессильными перед весенним паводком, проникновением насекомых и другими похожими факторами.

Оголовок для скважины нужен не только для того, чтобы защитить воду от загрязнений, но и для удобного и надежного размещения насоса, кабеля, водопроводной трубы и т.п.

Функции оголовка скважины на практике гораздо шире, чем может показаться на первый взгляд.

Устройство помогает успешно разрешить целый ряд важных практических задач:

• герметично защитить верхнюю часть скважины от проникновения паводковых вод и других нежелательных жидкостей;
• предотвратить попадание в скважину грязи, пыли, мусора и т. п.;
• защитить шахту от мелких предметов, которые могут туда упасть;
• дополнительно  в зимний период;
• надежно закрепить погружной насос и водопроводные коммуникации;
• предотвратить кражу насоса и оборудования скважины.

Надежный оголовок улучшает . Считается даже, что герметичный оголовок положительно сказывается на дебите фильтровых скважин, поскольку таким образом создается дополнительное давление.

Хороший оголовок также можно использовать как переходник, если необходимо применить водоподающие трубы разного диаметра.

Галерея изображений

Фото из

Устаревший вариант оголовка

Бюджетный вариант обустройства скважины

Новые модели оголовков

Варианты устройства оголовков

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей . Второй важный момент — материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

• пластиковые — выдерживают нагрузку до 200 кг;
• стальные — допустимы нагрузки не более 500 кг
• чугунные — способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное — обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

• крышки;
• фланца;
• уплотнительного кольца.

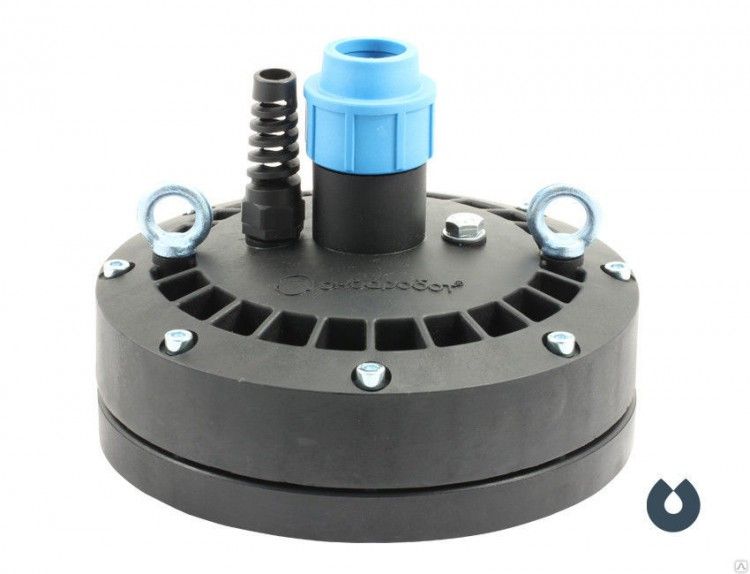

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• рым-болтами;
• кабельным вводом, предназначенным для электропривода;
• набором карабинов;
• штуцером для водоподающей трубы;
• крепежными болтами.

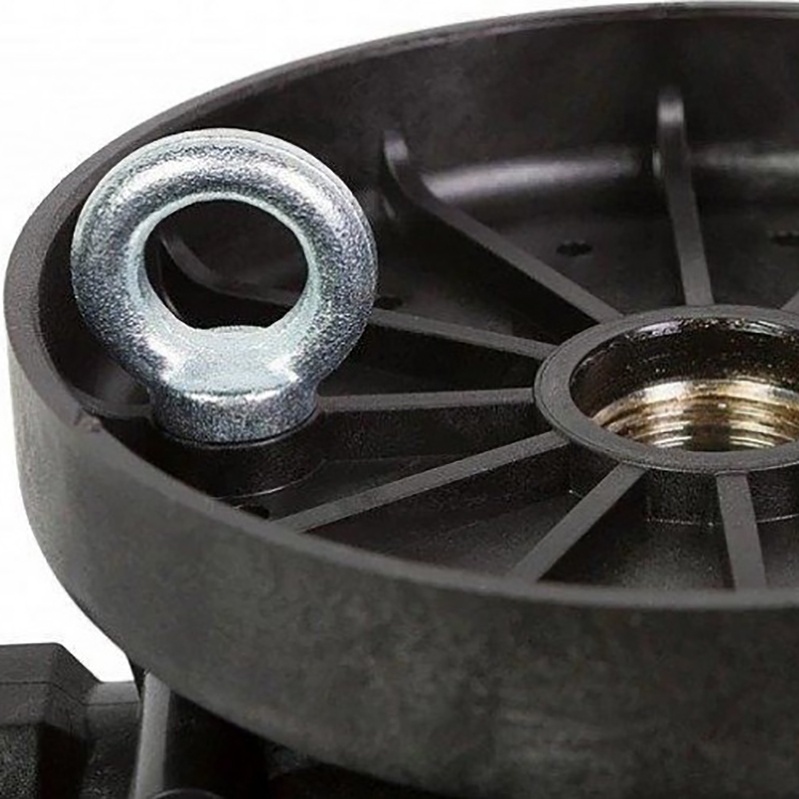

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу — для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод — это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Скважинные оголовки обычно снабжены специальной маркировкой, которая позволяет сразу же составить представление о характеристиках изделия. В начале надписи обычно стоят буквы ОС, они расшифровываются просто: “оголовок скважинный”.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Галерея изображений

Фото из

Шаг 1: Для обустройства скважины устроен приямок. Дно укреплено плиткой, подведена траншея для подключения трубопровода

Шаг 2: Ствол скважины обрезан до удобной высоты, на обсадку установлены монтажное и уплотнительное кольца

Шаг 3: Для того чтобы в скважине не провисал кабель, его сцепляют с водоподающей трубой. Первая сцепка ставится в 15 — 30 см от патрубка насоса, последующие примерно через 1,5 м трубой

Шаг 4: Кабель и водоподающую трубу продевают через крышку оголовка

Шаг 5: В обрезанный ствол скважины с установленными на обсадку деталями оголовка аккуратно погружается насос до оговоренной в инструкции производителя глубины

Шаг 6: Аккуратное перемещение крышки оголовка к устью скважины, одновременное протягивание кабеля

Шаг 7: Пластиковая конструкция скважинного оголовка устанавливается на место и производится соединение деталей конструкции

Шаг 8: Обрезка трубы до длины, удобной для подключения отводов, затягивание фитингов

Обустройство скважины в приямке

Установка монтажного и уплотнительного колец

Сцепка электрокабеля с трубой

Установка крышик оголовка

Погружение насоса в скважину

Перемещение крышки оголовка

Установка крышки на оголовой

Подготовка трубы к подключению трубопровода

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно . Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к .

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Самодельный оголовок для скважины

Поскольку оголовок устроен не так уж и сложно, его можно изготовить самостоятельно. Для этого используют листовую нержавеющую сталь толщиной 10 см.

Оголовок из менее толстого металла не будет достаточно прочным. Но и слишком большие размеры материала не нужны, поскольку это создает неоправданно высокую нагрузку на конструкцию.

Оголовок для скважины лучше всего изготовить из листа нержавеющей стали. Толщина материала должна составлять не менее 10 мм

Сначала вырезают фланец, т.е. круглый элемент с отверстием внутри. Размеры этого отверстия должны быть такими, чтобы обсадная труба в него свободно проходила. Крышка — это еще один металлический круг, но отверстия в нем делают совсем другие. По центру обычно делают отверстие для штулцера водопроводной трубы.

Затем вырезают отверстие меньшего диаметра, оно предназначено для электрического кабеля. Отверстие для штулцера нужно сделать довольно большим, его можно вырезать с помощью сварочного аппарата. Отверстие для кабеля можно просверлить дрелью со сверлом подходящего размера.

По окончании порезочных и сварочных работ отверстия и другие элементы оголовника следует обработать напильником, чтобы устранить неровности, заусенцы и т.п.

Понадобится также приварить к крышке три рым-болта. Один из них приваривают к нижней стороне крышки, он станет петлей для крепления троса, на котором подвешивают насос.

На нижней стороне этого оголовка закреплен рым-болт. К нему присоединен карабин, предназначенный для троса, удерживающего погружной насос

К верхней стороне крышки приваривают два рым-болта. Они станут своеобразной ручкой, с помощью которой оголовок можно свободно открыть. При желании рым-болты можно заменить рым-гайкой, иногда ее использовать даже удобнее, чем болт.

Некоторые мастера успешно заменяли этот элемент куском свернутого в круг металлического прутка подходящего диаметра.

В крышке и фланце также необходимо просверлить отверстия под крепежные болты. Рекомендуется сверлить оба элемента одновременно, соединив их с помощью тисков или струбцины. Это обеспечит более точное совпадение отверстий во время установки готового оголовка.

Также опытные мастера советуют сначала проделать во фланце и оголовке все необходимые отверстия, а затем уже приваривать переходник, рым-болты и прочее. Разумеется, крепежные болты следует приобрести заранее.

Их диаметр должен соответствовать отверстиям, а длина должна быть достаточной, чтобы соединить крышку, фланец и прокладку, установленную между ними.

Если резка и сварка листового металла обычно трудностей не вызывают, то с поисками подходящей прокладки проблемы могут возникнуть даже у бывалых мастеров. Самый надежный способ приобрести необходимый элемент — купить его у производителя или в специализированном магазине.

К сожалению, прокладки промышленного производства со стандартными размерами не всегда подходят для самодельного оголовка. Прокладку можно вырезать из куска толстой резины, если такой имеется под рукой. Считается, что слоя резины в 5 мм толщиной будет достаточно. Внутренний диаметр нужно сделать таким, чтобы он плотно надевался на обсадную трубу.

Это обеспечит достаточную герметизацию оголовка после того, как он будет собран. Некоторые умельцы рекомендуют использовать к качестве прокладки кольцо, свернутое из старой автокамеры. Нестандартная идея по изготовление прокладки — отлить ее из силикона. Правда, в этом случае нужно изготовить форму соответствующего размера и конфигурации.

Чтобы изготовить оголовок своими руками, можно использовать любые подходящие материалы. Но сделанный из пластика и скотча оголовок никогда не будет таким же надежным, как промышленная модель

В любом случае, прокладка должна быть достаточно прочной, чтобы обеспечить надежную герметизацию оголовка и прослужить длительное время. Этот элемент находится под постоянным сжимающим воздействием. Некачественная резина вскоре может разрушиться, что ослабит соединение конструкции.

При монтаже самодельного оголовка скважины электрический кабель рекомендуется защитить специальной термоусадочной муфтой. Для ее монтажа понадобится строительный фен.

Некоторые мастера вместо нижнего фланца используют три металлических уголка, которые просто аккуратно приваривают к металлической обсадной трубе. Конструкция крышки в этом случае остается такой же, а монтажные отверстия сверлят и в уголках, и в крышке.

Выводы и полезное видео по теме

Процесс монтажа оголовка можно увидеть на видео ниже, хотя в нем и не отражена процедура подключения коммуникаций, подвешивания насоса и т.п.

Здесь можно посмотреть обзор различных моделей скважинных оголовков:

Интересный вариант оголовка, сделанного своими руками, представлен в следующем видео:

Хороший скважинный оголовок – важная часть системы водоснабжения дома и участка. Если модель выбрана и установлена правильно, оголовок надежно защитит скважину и продлит срок ее эксплуатации.

У вас есть практические навыки установки оголовка для скважины? Делитесь накопленными знаниями или задавайте вопросы по теме в комментариях ниже. Если вы мастерили оголовок собственноручно, можете прикрепить фотографию своей поделки.

Джилекс Оголовок Скважинный 110-130/25 П

Средняя оценка покупателей:   0 из 5

Нет отзывов об этом товаре.

Уважаемые клиенты, в связи с резкими колебаниями курсов валют, цены на некоторые товары, представленные в каталоге, не актуальны. Пожалуйста, перед совершением заказа уточняйте цену у менеджера в телефоном режиме, в чате или по электронной почте! Спасибо!

Описание

Оголовок скважинный Джилекс ОСП 110-130/25 выполнен из пластика — предназначен для удобства монтажа-демонтажа насоса и герметизации устья скважины с наружным диаметром обсадной трубы от 110 до 130 мм, с установленным внутри нее насосом, напорной трубой ПНД диаметром 25 мм, а также кабелем круглого сечения от 8 до 13 мм.

Примечание

Буква «П» в модели оголовка (ОСП) означает, что оголовок изготовлен из пластика и рассчитан на подвешивание груза до 200 кг.

Первые две цифры (110-130) — диапазон диаметра обсадной трубы.
Третья цифра (25) — диаметр напорной трубы.

Технические особенности скважинного оголовка ОСП 110-130/25:

• Предохраняет скважину от попадания в неё поверхностных грунтовых вод и посторонних предметов;
• Повышает надежность подвешивания насоса и упрощает эксплуатацию технического колодца;
• Монтаж без сварочных работ;
• Увеличивает дебит неглубоких скважин за счет образующегося разряжения между оголовком и понижающимся в процессе работы насоса уровнем воды;
• Рым-болты на верхней крышке обеспечивают удобный монтаж и демонтаж насоса.

Подбор оголовка для скважины

Подбирается скважинный оголовок достаточно просто, достаточно знать два параметра. Первый — наружний диаметр обсадной трубы скважины, егоможно посмотреть в паспорте на скважину.

Второй это диаметр напорной трубы ПНД, которая идет из насоса наружу.

Обращаем Ваше внимание на то, что бы лишний раз не ошибиться Вы всегда можете обратиться к нашим специалистам по телефону, в онлайн-консультанте или по электронной почте.Ограничения, касающиеся всей линейки скважинных оголовков Джилекс.

Запрещается подвешивать на пластиковый оголовок груз весом более 200 кг. На чугунный оголовок не более 500 кг;

Силовой кабель должен быть круглого сечения от 8 до 13 мм;

Обязательно проверяйте соответствие оголовка наружным диаметрам обсадной трубы и напорной пластиковой трубы;

Для предотвращения промерзания рекомендуется разместить оголовок в техническом колодце.

Так же смотрят

‘; } html += ‘

‘; html += ‘

‘ + json[i][‘label’] + ‘

‘; html += ‘

‘ + json[i][‘special’] + ‘

‘; if(json[i][‘special’]){ html += ‘

‘ + json[i][‘price’] + ‘

‘; } else { html += ‘

‘ + json[i][‘price’] + ‘

Проектные решения для изменения полного динамического напора (TDH) — Ассоциация скважинных вод Южной Африки

29 ноября 2018 г. 29 ноября 2018 г. / Ассоциация скважинной воды

Различия в полном динамическом напоре (TDH), используемые при выборе скважинных насосов, создают ситуацию, при которой нет одной рабочей точки, а есть диапазон рабочих точек , которые перемещаются между максимальным и минимальным значением.

Существует множество факторов, вызывающих такие колебания уровня воды в скважине. Например, после обильных дождей происходит подпитка некоторых водоносных горизонтов.

Еще одной причиной повышения уровня воды может быть свободный приток воды в скважину из-за строительства и обслуживания скважины.

Несмотря на то, что есть некоторые скважины, которые показывают небольшие колебания уровня воды, они относительно немногочисленны и редки.

Как тогда выбрать наиболее экономичный насос для каждой скважины, чтобы насос не работал слишком далеко влево или вправо от точки наилучшего КПД (BEP), вызывая серьезные последствия для энергоэффективности, среднего времени наработки на отказ (MTBF) ) и надежность установки?

Как тогда выбрать наиболее экономичный насос для каждой скважины, чтобы насос не работал далеко влево или вправо от точки наибольшей эффективности (BEP)?

Эксплуатация за пределами BEP имеет серьезные последствия для энергоэффективности, среднего времени наработки на отказ (MTBF) и надежности установки.

В этой статье мы рассмотрим два примера скважин с различными значениями TDH и обсудим некоторые возможные решения по проектированию системы.

Пример 1: Домашняя скважина

Рисунок 1: Скважина со значительной депрессией

На рис. 1 показаны кривая производительности насоса и кривые напора системы для бытовой системы. Статический уровень воды составляет 20 м. При включении насоса уровень воды падает еще на 65 м.

Кривая A показывает системную кривую для 32-мм стояка из ПЭВП класса 12 на статическом уровне 20 м. Кривая B представляет собой системную кривую для того же напора на новом (динамическом) уровне 85 м (депрессия 20 м + 65 м). Синяя кривая показывает производительность насоса, а красные точки показывают рабочие точки, которые не рекомендуются производителем.

При статическом напоре 20 м (запуск) насос будет работать с расходом 31 л/мин (вне графика) при общем напоре 22 м. Это далеко за пределами (синего) рекомендованного производителем диапазона. Когда уровень воды падает до динамического уровня (теперь приток равен оттоку), рабочая точка становится более приемлемой при 8 л/м при полном напоре 88 м.

Во время сезона дождей из скважины в течение некоторого времени поступало повышенное количество воды, в результате чего насос работал на крайней правой стороне кривой. Насос преждевременно вышел из строя из-за разрушения упорного подшипника двигателя.

Несмотря на то, что в данном тематическом исследовании рассматривается относительно небольшой насосный агрегат, конечный пользователь все равно требует значительных инвестиций.

Пример 2: Система обезвоживания в шахте

Рисунок 2: кривая производительности водоотливного насоса

Водоотливной насос мощностью 1,3 МВт 6,6 кВ был установлен в затопленном стволе шахты для удаления воды в рамках подготовки к возобновлению работы шахты.

На рис. 2 показана кривая производительности насоса. TDH при запуске составляла менее 400 м, что позволило бы насосу подавать существенно более 700 м3/ч. Эта рабочая точка намного больше максимальной, рекомендованной производителем.

Было подсчитано, что потребуется 6-8 недель, прежде чем уровень воды достигнет точки, когда клапаны будут полностью открыты, а TDH будет на кривой. В это время насос подвергался чрезмерной осевой нагрузке, что привело к выходу из строя всей системы.

Возможные решения?

Как видно из двух примеров, скважины имеют сильно различающиеся значения полного динамического напора (TDH). Существует ряд возможных решений проблемы больших вариаций TDH.

Некоторые возможные варианты конструкции, которые предотвратят разрывы насосов и двигателей, были опробованы, но есть недостатки.

Установка ручного дроссельного клапана на нагнетании

Установка ручного дроссельного клапана на нагнетании или использование дешевых нерегулируемых клапанов (это определенно применение регулирующего клапана) может привести к несанкционированному вмешательству.

Если используются шаровые клапаны с шаровыми и дисковыми клапанами, они становятся дорогими и требуют другого уровня навыков для настройки и обслуживания. Они также склонны к «фактору скрипки».

Установка напорной магистрали меньшего размера

В случае внутренней скважины можно установить напорную магистраль меньшего размера, чтобы предотвратить «падение» насоса с правой стороны кривой. По сути, напорная магистраль (напорная труба) используется для дросселирования насоса.

Проблема несанкционированного вскрытия регулирующего клапана решена, но недостатком является то, что потери в трубе остаются как для пускового расхода, так и для минимального расхода. По общему признанию, потери уменьшаются по мере уменьшения потока.

Установка клапанов поддержания давления и регулирования расхода

В случае осушительного насоса шахтного ствола клапаны поддержания давления и регулирования расхода были установлены последовательно на поверхности, чтобы удерживать насос на его кривой.

Недостатком является то, что эти клапаны должны быть полностью заполнены, чтобы использовать перепад давления воды.

Интеллектуальный вариант конструкции

В поисках элегантного решения для больших вариаций TDH был найден запатентованный клапан, который, кажется, предлагает некоторый потенциал для улучшения условий в двух тематических исследованиях.

Рисунок 3: Саморегулирующиеся регулирующие клапаны Maric

На Рисунке 3 показан саморегулирующийся регулирующий клапан Maric, который может добавить необходимый уровень контроля, необходимый для предотвращения «падения характеристик» двух насосов. Эти клапаны поддерживают фиксированный, предварительно установленный, постоянный расход, независимо от давления.

Рисунок 4: Бытовая скважинная насосная система с регулирующим клапаном Maric

На рис. 4 показана система на рис. 1, оснащенная клапаном Maric.

Обратите внимание, как кривые становятся очень крутыми, когда расход приближается к номинальному значению. Именно здесь необходимо выполнить работу по удержанию насоса на кривой.

При более низких расходах градиент кривой системы стал более плоским, что хорошо, так как это означает меньшие потери. Поскольку расход уменьшается в результате увеличения статического напора, необходимо уменьшить потери.

На диаграмме потеря напора при максимальном расходе составляет около 22 м (разрыв между кривой А и пересечением кривой С и синей кривой насоса).

По мере падения уровня воды в скважине кривая клапана Марика поднимается вверх с увеличением статического напора. При минимальном расходе (8 л/мин) зазор между кривой трубы B и пересечением кривой D Марика и кривой насоса теперь составляет примерно 3 м.

В случае применения в шахте клапан Maric будет иметь тот же эффект, что и значительное увеличение TDH при запуске. По мере снижения уровня воды клапан уменьшит создаваемый им перепад давления, чтобы компенсировать увеличение количества метров, на которое необходимо поднять воду.

Весь процесс не требует вмешательства человека и обеспечивает работу насосно-двигательного агрегата с оптимальной эффективностью.

Это интеллектуальное решение, которое вы ищете?

Выражение признательности: Грант Шредер, Maric Flow Control [email protected]

Представлено Peter Telle

Погружные скважинные насосы | Bola Systems

Погружные насосы для скважин обычно используются в буровых скважинах и скважинах для питьевой воды. Они имеют специфическую форму, которая позволяет погружать их в скважину, но они также обладают большой мощностью, необходимой для забора воды с большой глубины.

В последние годы растет спрос на собственные источники питьевой воды. Независимость означала в основном вырытые колодцы в прошлом. Однако в настоящее время, например, из-за загрязнения поверхностных вод домовладельцев все чаще склоняются к инвестициям в скважины для питьевой воды . Определенная группа насосов с малым диаметром и особой удлиненной формой , подходящая для этого применения, используется для перекачки чистой питьевой воды из скважин.

Диаметр скважины обычно составляет от 120 до 160 мм , а его глубина может достигать 300 метров, хотя глубина около 40 метров встречается чаще. Ваш насос и его система управления также должны соответствовать особым условиям и высоким требованиям к надежности. В крайних случаях неправильная установка или неправильная откачка могут привести к засорению или даже обрушению скважины , что может означать полное обесценивание ваших инвестиций.

Как выбрать скважинный насос?

Сначала необходимо рассчитать соответствующий напор насоса.

Как рассчитать напор насоса?

Ключевым определяющим фактором является расчет напора насоса. Проще говоря, это значение можно рассчитать как сумму глубины и высоты скважины (перепад высот от вершины скважины до самой высокой точки нагнетания) и расстояния трубопровода от насоса до самой дальней точки. Однако расстояние трубопровода должно быть разделено на десять.

Давайте рассмотрим на примере дома, который имеет самую высокую точку сброса на высоте 5 метров. Скважина глубиной 10 м находится в 25 м от дома.

Глубина скважины: 10 м

Самая высокая точка напора в доме: 5 м

Расстояние трубопровода от скважины до дома: 25 м / 10 = 2,5 м

Напор насоса в данном случае 17,5 м . После этого необходимо проверить, имеет ли выбранный насос достаточный расход при данном напоре — он должен быть около 3 м ³ в час.

На какие еще параметры обратить внимание, чтобы правильно выбрать насос?

• Диаметр насоса — не должен превышать диаметр скважины. Продаем насосы диаметром 74 мм,
• Электропитание — поставляется ли насос с кабелем питания,
• Размер сосуда под давлением,
• Управление — насосы с преобразователем частоты более эффективны и обещают более длительный срок службы,
• Максимально допустимое содержание песка в воде – обычно значение 50 г/м ³ .

Какие продукты мне нужны?

Есть два варианта. Первый – покупка полного комплекта от проверенного производителя (в нашем предложении есть комплекты от Grundfos и Wilo), второй – покупка отдельных продуктов, которые в правильном сочетании также обеспечивают его работу.

Комплекты для поддержания постоянного давления

Наиболее простым вариантом являются комплекты для поддержания постоянного давления, которые в основном представлены серией Grundfos SQE, Wilo TWU и Wilo TWI. Это полные комплекты, которые благодаря электронной регулировке скорости насоса позволяют регулировать мощность в соответствии с заданными требованиями. Эти комплекты содержат насос, предназначенный для непрерывного регулирования скорости, двигатель которого с постоянными магнитами оснащен более прочной обмоткой для большей долговечности. Комплекты также состоят из мембранного сосуда высокого давления, датчика давления и запорного клапана с манометром.

Таким образом, датчики блока управления получают достаточно информации для быстрого изменения в соответствии с требованиями к питанию. При этом блок управления отслеживает изменения коэффициента мощности cos Phi, что может указывать на работу всухую, и оснащен защитой от перегрузки. Также используется функция медленного пуска, снижающая износ двигателя и уменьшающая пики энергопотребления, поэтому обычно достаточно низковольтных автоматических выключателей. Насосы также имеют встроенный обратный клапан. Однако при использовании насоса на больших глубинах мы рекомендуем установить еще один клапан, чтобы высокое давление не сломало клапан в насосе.

Типовое скважинное оборудование — комплект с реле давления

Второй вариант — приобрести все необходимые для перекачки элементы отдельно. Ключевым моментом является сам насос, для которого вам также понадобится дополнительный коммутационный блок, такой как реле давления и расширительный бак л, или комплект хозяйственно-бытового водопровода. Сам насос должен быть оборудован системой контроля уровня, чтобы защитить его от работы всухую. Также необходимо приобрести обратный клапан, чтобы вода над насосом не повреждает его своим давлением.

Что еще нужно?

Мы также рекомендуем установить домашний фильтр холодной воды (например, Honeywell FF06-1AA), который защитит вашу технику от песка или грязи.

Также необходимо знать как подвесить насос в скважине. Вы можете приобрести тросы из нержавеющей стали длиной от 15 м . Что касается глубины расположения насоса и его силовых свойств, то они также должны быть точно рассчитаны, особенно его поперечное сечение. Однако во многих случаях кабель уже входит в комплект.

Перед установкой насоса очистить от загрязнений.

При бурении частицы песка и грязи останутся внутри отверстия. Поэтому первым шагом является удаление его из скважины перед подключением к дому. Исходя из нашего многолетнего опыта, мы рекомендуем с использованием дешевых и долговечных насосов (например, RUCHE), , которые будут использоваться до установки конечного продукта. В противном случае эти примеси могут повредить рабочие колеса насоса.
